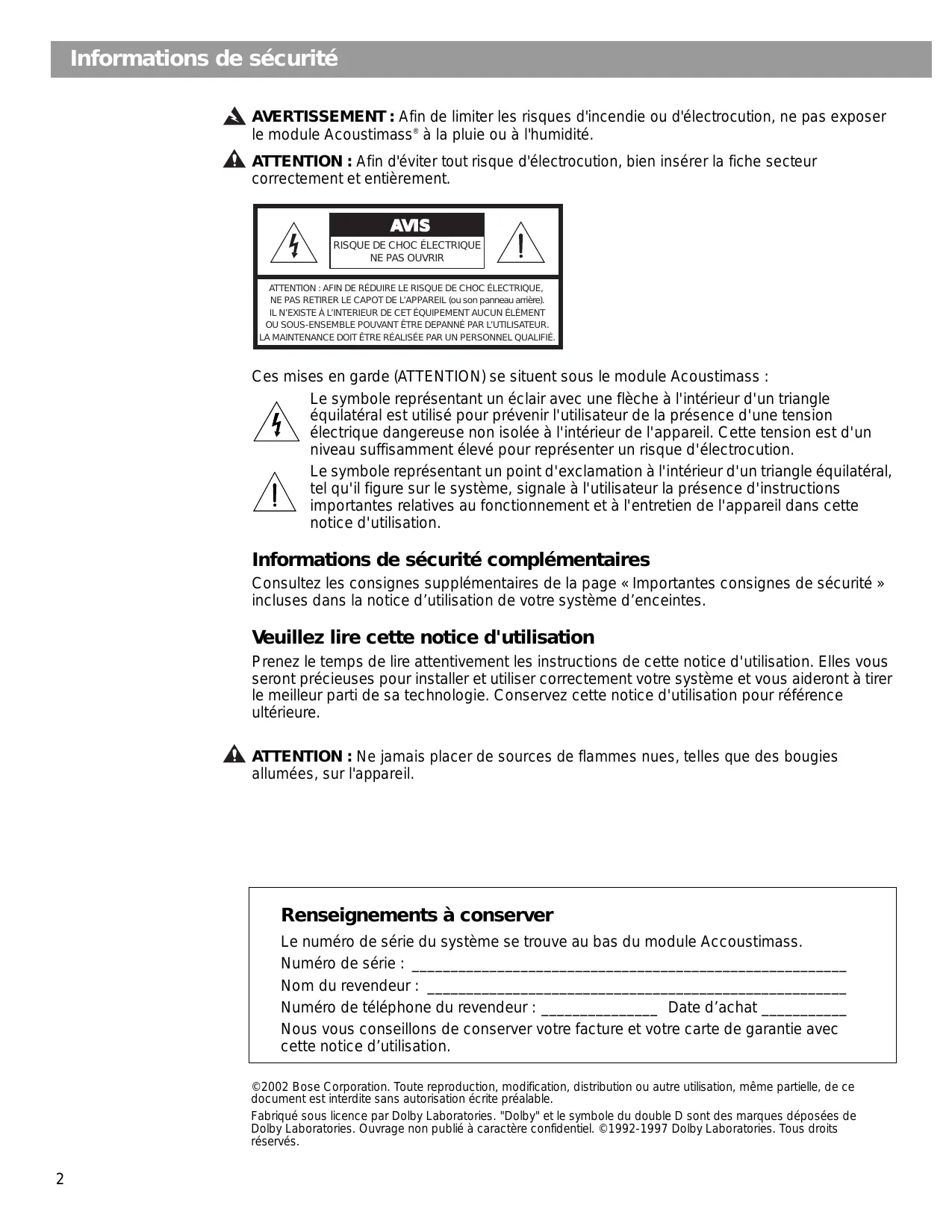

AV I S RISQUE DE CHOC ÉLECTRIQUE NE PAS OUVRIR ATTENTION : AFIN DE RÉDUIRE LE RISQUE DE CHOC ÉLECTRIQUE, NE PAS RETIRER LE CAPOT DE L’APPAREIL (ou son panneau arrière). IL N’EXISTE À L’INTERIEUR DE CET ÉQUIPEMENT AUCUN ÉLÉMENT OU SOUS-ENSEMBLE POUVANT ÊTRE DEPANNÉ PAR L’UTILISATEUR. LA MAINTENANCE DOIT ÊTRE RÉALISÉE PAR UN PERSONNEL QUALIFIÉ.
Le symbole représentant un éclair avec une flèche à l'intérieur d'un triangle équilatéral est utilisé pour prévenir l'utilisateur de la présence d'une tension électrique dangereuse non isolée à l'intérieur de l'appareil. Cette tension est d'un niveau suffisamment élevé pour représenter un risque d'électrocution. Le symbole représentant un point d'exclamation à l'intérieur d'un triangle équilatéral, tel qu'il figure sur le système, signale à l'utilisateur la présence d'instructions importantes relatives au fonctionnement et à l'entretien de l'appareil dans cette notice d'utilisation.
Consultez les consignes supplémentaires de la page « Importantes consignes de sécurité » incluses dans la notice d’utilisation de votre système d’enceintes.
Prenez le temps de lire attentivement les instructions de cette notice d'utilisation. Elles vous seront précieuses pour installer et utiliser correctement votre système et vous aideront à tirer le meilleur parti de sa technologie. Conservez cette notice d'utilisation pour référence ultérieure. ATTENTION : Ne jamais placer de sources de flammes nues, telles que des bougies allumées, sur l'appareil.
Le numéro de série du système se trouve au bas du module Accoustimass. Numéro de série : ________________________________________________________ Nom du revendeur : ______________________________________________________ Numéro de téléphone du revendeur : _______________ Date d’achat ___________ Nous vous conseillons de conserver votre facture et votre carte de garantie avec cette notice d’utilisation. ©2002 Bose Corporation. Toute reproduction, modification, distribution ou autre utilisation, même partielle, de ce document est interdite sans autorisation écrite préalable. Fabriqué sous licence par Dolby Laboratories. "Dolby" et le symbole du double D sont des marques déposées de Dolby Laboratories. Ouvrage non publié à caractère confidentiel. ©1992-1997 Dolby Laboratories. Tous droits réservés.
Votre magnétoscope stéréo, téléviseur stéréo ou lecteur DVD transmet un signal codé vers l'ampli-tuner Surround, qui interprète et dirige ces informations vers le module Acoustimass amplifié. Le module délivre des basses pour tous les canaux et envoie les signaux appropriés à chaque enceinte cube. La répartition sonore varie selon le type de programme. Les dialogues sont généralement assignés à l'enceinte cube centrale et l’image sonore est créée par les enceintes cube avant gauche et droite. Vous avez l'impression d'être au cœur de l'action grâce à l'ambiance sonore et aux effets spéciaux qui sont assignés aux enceintes cube arrières. Durant une diffusion en son Surround, vous pouvez percevoir le son provenant d'une, de plusieurs ou de toutes les enceintes cube du système. Pour sélectionner un programme Surround, vérifiez la présence des termes Surround, Dolby Surround ou du symbole « double D » 3, Dolby Digital 1, d'autres formats digitaux ou de l'appellation « Surround » qui précédent la diffusion d'une émission télévisée. Votre système est compatible avec les ampli-tuners Home Cinema les plus récents. Vous pouvez également profiter d'un large éventail de programmes stéréo qui ne sont pas codés Surround.
ATTENTION : Le module Acoustimass amplifié pèse 15 kg. Manipulez-le avec précaution afin d'éviter de vous blesser. ATTENTION : Afin d'éviter tout risque d'étouffement, les sacs plastique qui protègent les enceintes doivent être tenus hors de portée des enfants. Remarque : Ce produit ne doit pas être alimenté par un convertisseur courant continu / courant alternatif que l'on peut trouver sur certains véhicules automobiles, véhicules de loisir, bateaux de tous types ou dans des situations similaires. Déballez le contenu du carton avec précaution (Figure 1) : 1.
2 de ce guide et sur votre carte de garantie. Conservez l'emballage pour une éventuelle utilisation ultérieure.
• Il est possible d'effectuer une rotation de la partie supérieure et de la partie inférieure des enceintes cube afin d'obtenir de meilleures répartitions sonores suivant les pièces (Figure 3). • Les supports muraux et pieds de sol Bose® offrent des possibilités d'agencement supplémentaires. Voir « Accessoires » à la page 17. Suivez scrupuleusement les instructions concernant les supports muraux. Un montage correct assurera des performances et une sécurité optimales. Remarque : Le système Acoustimass 15 série II peut être mis à niveau en ajoutant une enceinte cube arrière centrale. Voir « Mise à niveau du système d'enceintes Acoustimass 15 série II » à la page 12.
• Placez l'enceinte cube centrale au-dessus, au-dessous ou sur votre téléviseur. En cas de positionnement en dessous, assurez-vous que le poids du téléviseur ne soit à aucun moment supporté par l'enceinte. • Pour obtenir une restitution précise des dialogues, placez l'enceinte cube centrale aussi près que possible de la verticale du centre de l'écran. ATTENTION : La surface sur laquelle reposent les enceintes cube doit être stable et plane. Les vibrations peuvent les faire bouger, notamment lorsqu'il s'agit de surfaces lisses telles que le marbre, le verre ou un bois poli. Si vous placez l'enceinte cube centrale sur le dessus du téléviseur, utilisez le jeu de 4 pieds en caoutchouc fourni. Des pieds supplémentaires (référence 178321-04) sont disponibles gratuitement et sur simple demande auprès du service clientèle de Bose®. Reportez-vous à la liste de numéros de téléphone fournie avec votre système.
à la Figure 2). • Positionnez les enceintes à hauteur d'oreille (lorsque l'auditeur est en position assise), ou plus haut si vous le pouvez. • Effectuez une rotation des parties inférieures et supérieures des enceintes cube arrières de manière à diriger le son à l'avant et à l'arrière du spectateur. • Si vous disposez d'une enceinte cube arrière central (système Acoustimass 16 ou système Acoustimass 15 série II mis à niveau), placez-la entre les enceintes cube arrières gauche et droite (reportez-vous à la Figure 2).
La technologie Bose® Acoustimass utilise le fait qu'une source de basses pure est difficile à localiser. Le module Acoustimass amplifié peut donc être masqué à la vue. Placez le module du même côté de la pièce que le téléviseur. • Il peut être dissimulé derrière un meuble, mais son ouverture ne doit pas être obstruée. Assurez-vous qu'il existe un espace d'au moins 5 cm entre une surface et l'évent ou la grille au bas du module. • Si l'évent fait face à une paroi, les basses sont renforcées. Au contraire, si l'évent est placé dos au mur, le niveau de basses décroît. ATTENTION : Pour éviter toute interférence, placez le module Acoustimass à au moins 0,6 m de votre téléviseur. Figure 4 Position du module Acoustimass amplifié
Trois câbles de 6,1 m permettent de raccorder les enceintes cube centrale, avant gauche et avant droite, sur le module Acoustimass (Figure 5). Assurez-vous que le câble correct chemine bien vers l'enceinte appropriée. Les câbles des enceintes avant sont équipés de prises RCA bleues à une extrémité sur lesquelles sont moulés les repérages L (gauche), R (droite) ou C (centre). L'autre extrémité dispose de 2 conducteurs, avec une bague rouge pour le +, qui sont repérés LEFT (gauche), RIGHT (droite) ou CENTER (centre). Remarque : L'enceinte cube centrale arrière est incluse avec le système Acoustimass 16 ou elle peut être ajoutée à un système Acoustimass 15 série II. Pour obtenir des informations sur cette mise à niveau, reportez-vous à la section « Mise à niveau du système d'enceintes Acoustimass 15 série II » à la page 12. Figure 5 Droite
à une extrémité et de plusieurs paires de conducteurs à l'autre extrémité. Les paires de conducteurs du câble peuvent être séparées de manière à se conformer plus facilement aux exigences de raccordement de l'ampli-tuner. Les conducteurs sont repérés sur leurs gaines RIGHT (droite), LEFT (gauche), CENTER (centre), RIGHT SURROUND (Surround droite), LEFT SURROUND (Surround gauche) ou CENTER SURROUND (Surround centre) pour indiquer où chacun d'eux doit être branché sur l'ampli-tuner. ATTENTION : Avant d'effectuer une quelconque connexion, débranchez l'ampli-tuner de la prise secteur murale. Dans le cas contraire, vous pouvez endommager votre système. ATTENTION : Ne pas raccorder le module Acoustimass amplifié directement sur votre téléviseur, à moins que celui-ci ne dispose des circuits de décodage Surround et de sorties amplifiées pour chaque canal. 1.
à cet effet sur le module Acoustimass. Serrez les deux vis moletées pour verrouiller la connexion.
• Branchez chaque conducteur repéré (+) sur la borne + adéquate. • Branchez chaque conducteur repéré (–) sur la borne – adéquate.
SUBWOOFER OUT », laissez le capuchon en place. 3.
Remarque : Le raccordement du Surround centre est effectué uniquement FRONT SPEAKERS A si une enceinte arrière centrale est installée.
Corrigez les problèmes de câblage avant de brancher le cordon secteur de votre ampli-tuner et de le mettre sous tension.
Remarque : Bose® recommande la protection de tous les équipements électroniques par un dispositif de protection contre les surtensions. Les variations de tension et les surcharges transitoires peuvent endommager les composants de n'importe quel système. Un tel équipement peut éliminer la majeure partie des surtensions et peut être acheté dans un magasin spécialisé. Une fois tous les raccordements du système vérifiés, branchez le cordon secteur du module Acoustimass dans la prise murale. Votre système d'enceintes Acoustimass se met automatiquement en marche dès qu'il reçoit un signal de votre ampli-tuner Surround ou à l’arrêt dans le cas contraire.
Le kit de mise à niveau 6.1 contient une enceinte cube noire (PC 029661) ou blanche (PC 029662), un câble de raccordement de 15 m et des instructions complètes de connexion. Pour vous procurer le kit de mise à niveau 6.1, contactez votre revendeur Bose agréé ou adressez-vous directement à Bose. Reportez-vous à la liste de numéros de téléphone des stations techniques Bose fournie avec votre système. Pour passer une commande, le numéro de série de votre module Acoustimass vous sera demandé.
Pour obtenir un son Home Cinema réaliste ATTENTION : Les systèmes Acoustimass® 15 série II et 16 sont pourvus d'un circuit de protection automatique, les préservant de tout dommage électrique ou de toute surcharge. Ce circuit est automatiquement activé lorsque le volume sonore d'écoute est élevé. La réduction de niveau entraînée reste faible. L'activation de ce circuit est normale et indique que la puissance délivrée dépasse le niveau garantissant la sécurité du système. Il n'est pas recommandé de maintenir longtemps le niveau d'écoute à ce volume.
Le bouton de réglage LFE (effets de basses fréquences) de votre module Acoustimass amplifié permet d'augmenter ou de diminuer le niveau relatif des effets de basses fréquences des pistes sonores des films. Utilisez-le pour ajuster la présence de ces sons très graves. Utilisez la fonction « test tones » (test des volumes) de votre amplifi-tuner digital pour ajuster le volume sonore délivré par chacune des enceintes cube. Utilisez ensuite le bouton de réglage LFE de votre module Acoustimass pour équilibrer le volume des canaux LFE et des canaux des enceintes cube.
Cette fonctionnalité permet d'affiner le réglage de votre module Acoustimass une fois que celui-ci a été positionné à l'endroit désiré de votre pièce. Si le son produit vous paraît dans l'ensemble être trop aigu ou manquant de graves, tournez la molette BASS (graves) dans le sens des aiguilles d'une montre afin d'augmenter le niveau de graves délivré par le module. Si le son produit est au contraire trop grave, tournez cette même molette dans le sens inverse des aiguilles d'une montre afin de diminuer le niveau de graves. La plupart du temps, ce réglage n'est pas nécessaire car le calibrage effectué en sortie d'usine correspond à la majorité des situations d'écoute.
Votre système Acoustimass 16 ou Acoustimass 15 série II est totalement compatible avec les sorties d'un ampli-tuner digital. Le traitement du signal intégré assure des basses profondes pour tous les canaux, et ce quel que soit le réglage de l'ampli-tuner. Cependant, le tableau présenté ci-dessous vous indique les réglages conseillés. Réglez les enceintes cube sur LARGE dans le menu visualisé sur l'afficheur de l'ampli-tuner. Mettre le subwoofer (caisson de basses) et le LFE sur ON (marche). Réglez le filtre sur la valeur la plus basse possible, généralement 80 Hz. Enceinte
S'assurer de la présence du signal digital De façon à être certain que le signal audio digital issu de votre lecteur de DVD arrive à votre ampli-tuner surround, raccordez la sortie audio digitale du lecteur à l'entrée audio digitale de votre ampli-tuner (Figure 7). Avant de passer un DVD, sélectionnez la sortie digitale dans le menu de configuration de votre lecteur de DVD. Consultez la notice d'utilisation fournie avec votre amplificateur pour obtenir des informations supplémentaires. Figure 7 Branchements d'un signal digital sur l'ampli-tuner
Le système ne fonctionne pas du tout
Cinema est sous tension. • Assurez-vous qu'une source sonore a été sélectionnée au niveau de l'ampli-tuner Home Cinema (vidéo, CD, DVD, tuner).
• Assurez-vous que le module Acoustimass amplifié est bien alimenté. • Pour le son digital, assurez-vous qu'un câble coaxial ou optique relie la sortie digitale du lecteur DVD à l'entrée digitale de votre ampli-tuner Home Cinema. • Assurez-vous que la source audio sélectionnée est correcte. Par exemple, sélectionnez bien la lecture DVD audio sur l'amplificateur et le lecteur pour qu'un son puisse être entendu à partir d'un DVD. • Débranchez tout casque. • Augmentez le volume.
Home Cinema est sous tension.
• Diminuez le volume de tous les éléments externes raccordés à l'ampli-tuner Home Cinema. • Assurez-vous que la source (DVD, laser disc ou programme TV) est bien encodée Dolby Digital.
Pour obtenir une aide supplémentaire afin de résoudre vos problèmes, prenez contact avec le service après-vente Bose. Reportez-vous à la liste des stations techniques (numéros de téléphone fournis) incluse dans le carton d'emballage. Si nécessaire, vous pouvez passer l'aspirateur sur les grilles des enceintes cube, mais procédez avec précaution car les haut-parleurs se trouvent directement derrière et ils peuvent être facilement endommagés.
Caractéristiques Cinema dont la puissance est comprise entre 10 et 200 W par canal, pour une charge de 4 à 8 Ohms
A/V et les amplificateurs Home Cinema dont la puissance est comprise entre 10 et 200 W par canal, pour une charge de 4 à 8 Ohms
