NE PAS ENLEVER LE COUVERCLE (OU L’ARRIÈRE). IL NE SE TROUVE À L’INTÉRIEUR AUCUNE PIÈCE POUVANT ÊTRE RÉPARÉE PAR L’UTILISATEUR. S’ADRESSER À UN RÉPARATEUR COMPÉTENT.
Le triangle équilatéral contenant un éclair terminé par une flèche indique la présence d’une tension dangereuse non isolée à l’intérieur du boîtier de l’appareil pouvant être suffisante pour représenter un risque d’électrocution. Le point d’exclamation inscrit dans un triangle équilatéral, figurant sur l’appareil, indique la présence d’importantes instructions d’utilisation et d’entretien dans la notice d’utilisation.
Consultez les instructions supplémentaires de la feuille Consignes de sécurité importantes jointe à la présente notice.
Prenez le temps de suivre attentivement les instructions de la présente notice. Elles vous aideront à installer et à utiliser correctement votre chaîne, et à bénéficier de ses caractéristiques perfectionnées. Conservez-la pour consultations ultérieures.
Les numéros de série figurent en dessous de chaque enceinte 901 et à l’arrière de l’égaliseur actif. Numéros de série des enceintes : _________________________________________________ Numéro de série de l’égaliseur : __________________________________________________ Nom du revendeur : ____________________________________________________________ Téléphone du revendeur : ___________________ Date d’achat : _____________________ Il est conseillé de conserver votre facture et le talon de votre carte de garantie avec la présente notice.
Table des matières Où trouver… 3 Période de garantie 3 Service client 3 Installation Avant de commencer 4 Ouverture du carton d’emballage 4 Compatibilité du système 5 Disposition des enceintes 6 Connexion des enceintes 8 Connexion de l’égaliseur 9 Vérification des enceintes et de l’égaliseur 12 Utilisation d’un autre équipement 13 Utilisation du système d’enceintes 901® Series VI Écoute des enceintes 14 Réglage du son 15 Compatibilité de l’égaliseur 16 Connexion d’enceintes supplémentaires 16 Entretien du système d’enceintes 901 Nettoyage des enceintes 17 Dépannage 17 Informations sur le produit Informations techniques 18 Accessoires 18 Bose® Corporation avant-dernière page
Bose. Vous trouverez à l’avant-dernière page l’adresse et le numéro de téléphone du service client Bose le plus proche.
Vous pouvez utiliser un égaliseur graphique ou paramétrique conventionnel en plus de l’égaliseur actif Bose 901, mais non pas à la place de celui-ci. Toutefois, leur utilisation n’est pas recommandée car elle n’améliorera pas les performances de votre chaîne. Bose ne garantit le rendement des enceintes 901 Serie VI que si elles sont utilisées avec l’égaliseur actif 901 Series VI.

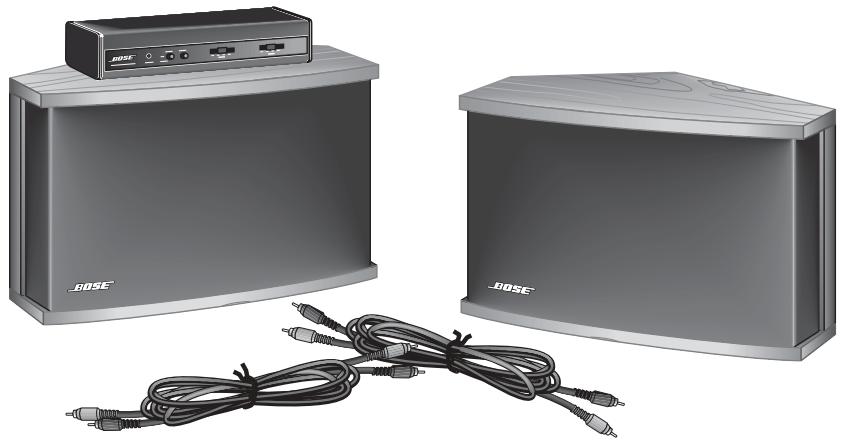

Le système complet d’enceintes Bose 901 Series VI comporte trois composants : deux enceintes 901 Direct/Reflecting® et un égaliseur actif 901 Series VI distinct. L’emballage contient également deux câbles pour brancher l’égaliseur actif à votre amplificateur ou ampli-tuner. Les enceintes et l’égaliseur 901 sont emballés dans trois cartons différents. Déballez soigneusement votre système en conservant tous les matériaux d’emballage pour une éventuelle utilisation ultérieure. Inspectez les enceintes et l’égaliseur. Si jamais une pièce s’avère abîmée, n’essayez pas d’utiliser le système. Replacez les enceintes et l’égaliseur dans leurs cartons d’origine et avertissez aussitôt votre revendeur Bose agréé.
AVERTISSEMENT : Le carton d’emballage de chaque enceinte pèse environ 16 kg. Évitez de vous blesser en les soulevant. AVERTISSEMENT : Pour éviter tout risque d’asphyxie, gardez les sacs de plastique hors de portée des enfants.
Contenu des trois cartons : • Deux enceintes 901 Vos enceintes 901 sont conçues de manière à être compatibles avec les amplificateurs et amplis-tuners de 10 à 450 watts par canal. Dans la présente notice, le terme amplituner désigne un préamplificateur et un amplificateur intégrés (auxquels peut s’ajouter un récepteur AM/FM). Le mot amplificateur est utilisé pour décrire les configurations où l’amplificateur et le préamplificateur sont des composants distincts. La plupart des amplis-tuners sont munis d’une connexion pour magnétophone appelée TAPE MONITOR. Le plus souvent, l’égaliseur actif 901 est connecté à la prise TAPE MONITOR de l’ampli-tuner. Pour brancher un magnétophone, vous pouvez utiliser les jeux d’entrées et de sorties supplémentaires situés à l’arrière de l’égaliseur actif 901 et marqués TAPE RECORDER CONNECTIONS. Si vous avez acheté récemment un récepteur Home Cinema, il se peut que vous souhaitiez utiliser vos enceintes 901 pour les canaux avant. Votre récepteur Home Cinema doit être muni de connexions PRE AMP OUT / MAIN AMP IN pour les canaux avant, si vous utilisez vos enceintes 901 à cette fin. Ces connexions sont parfois appelées ADAPTER ou SIGNAL PROCESSOR.
Suivez ces étapes, dans l’ordre ci-dessous, pour installer votre système d’enceintes 901 Series VI. 1. Choisissez le meilleur emplacement possible, puis montez les enceintes 901 sur un socle ou suspendez-les au plafond (page 6). 2. Connectez les enceintes à l’amplificateur ou à l’ampli-tuner (page 8). 3. Branchez l’égaliseur actif 901 à l’amplificateur ou à l’ampli-tuner dans les prises TAPE MONITOR ou PRE AMP OUT / MAIN AMP IN (page 9). 4. Essayez la chaîne afin de vérifier si le signal audio est correctement traité par l’égaliseur actif (page 12).

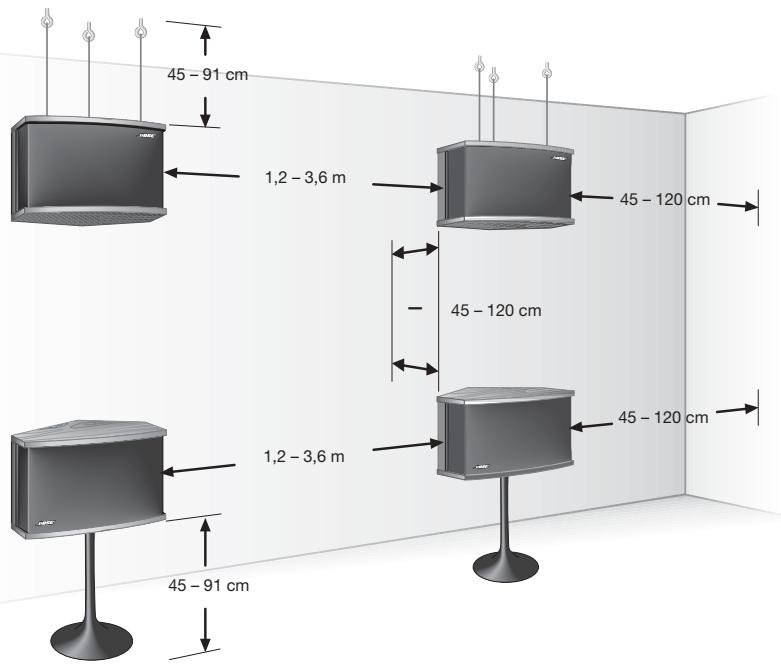

Instructions pour la disposition Placez les enceintes le long d’un même mur (Voir Figure 3) : • Placez-les à 1,2 – 3,6 m l’une de l’autre, avec la pointe arrière de chaque enceinte à environ 20 – 40 cm du mur arrière. Ne dirigez pas la pointe vers l’angle d’un mur. • Prévoyez un dégagement de 45 cm autour des enceintes (sur les côtés, le dessus et le dessous). • Placez les enceintes à au moins 60 cm de tout meuble absorbant les sons. • Éloignez-les de 45 à 120 cm des murs latéraux et arrière. • Laissez de 45 à 91 cm du plafond ou du plancher. Ne placez pas les enceintes à mihauteur entre le plancher et le plafond. Tout en respectant ces directives, gardez à l’esprit que plus les enceintes sont proches d’une surface réfléchissante, telle qu’un mur, plus elles produisent de basses.
Vous pouvez placer les enceintes 901 sur une table ou une étagère, utiliser les socles Bose®, ou les suspendre au plafond. Référez-vous à la Figure 3, à la page 7.
Bien que chaque enceinte pèse 16 kg, l’étagère ou la table qui convient doit être capable de supporter un poids de 64 kg. Laissez une distance adéquate entre les enceintes et le mur arrière, comme indiqué ci-dessus. Enceintes posées sur un socle Servez-vous uniquement des socles Bose (PS-6). Ceux-ci sont conçus pour offrir un support adéquat et sont disponibles chez votre revendeur Bose agréé. Lisez la notice accompagnant les socles avant de connecter les enceintes. Quatre avant-trous ont été percés sous chaque enceinte (voir Figure 2, série de trous A) pour les fixer sur leur socle. Enceintes suspendues Suivez ces instructions afin de suspendre vos enceintes 901 en toute sécurité. Il est conseillé d’utiliser trois chaînes en acier. Nous ne pouvons spécifier le genre de fixation à utiliser pour le plafond. Leur type dépend du mode de construction de l’édifice. AVERTISSEMENT : Ne le montez pas sur une surface fragile ou qui camoufle un danger potentiel comme des tuyaux de plomberie ou des fils électriques. Si vous n’êtes pas certain de pouvoir installer ces enceintes vous-même, faites appel à un installateur professionnel. Note : Les enceintes sont suspendues à l’envers, leurs connecteurs se trouvant dirigés vers le haut. Avant de suspendre les enceintes, tournez le logo Bose de sorte qu’il soit visible à l’endroit.

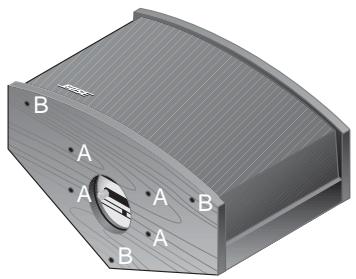

Avant-trous pour socle (A) et pour suspension (B)
• Tous les accessoires de quincaillerie (crochets, chaînes, oeillets, esses) doivent pouvoir supporter une charge de 18 kg et plus, comme stipulé par le fabricant.
• Suspendez les enceintes à 45 – 91 cm du plafond ; ne les appuyez pas contre le plafond. • Pour produire une image stéréo précise, la distance au sol des enceintes doit être entre 1 et 3,5 m. Veillez à ce que les enceintes ne soient pas à moins de 45 cm du plancher. Ne suspendez pas les enceintes à mi-hauteur entre le plafond et le plancher.
1. Plafond : Vissez au moins deux des crochets dans un élément de structure rigide du plafond (poutre, solive ou ancrage à maçonnerie). Au besoin, percez un avant-trou dans le bois à l’aide d’une mèche de 3,7 mm. 2. Enceintes : Servez-vous des trois avant-trous (voir Figure 2 - série de trous B) en dessous de chaque enceinte. Avec une mèche de 3,7 mm, élargissez les trous de manière à pouvoir y visser des oeillets de calibre no10. Ne percez qu’à une profondeur de 1 cm dans la paroi de l’enceinte. Ne transpercez pas complètement la paroi.
Bose®. Vous trouverez les numéros de téléphone à l’avant-dernière page. Pour connaître le type de construction employé pour votre plafond, adressez-vous à un entrepreneur compétent ou à un installateur professionnel.
Instructions de montage 45 – 91 cm 18 pour les câbles recommandés.

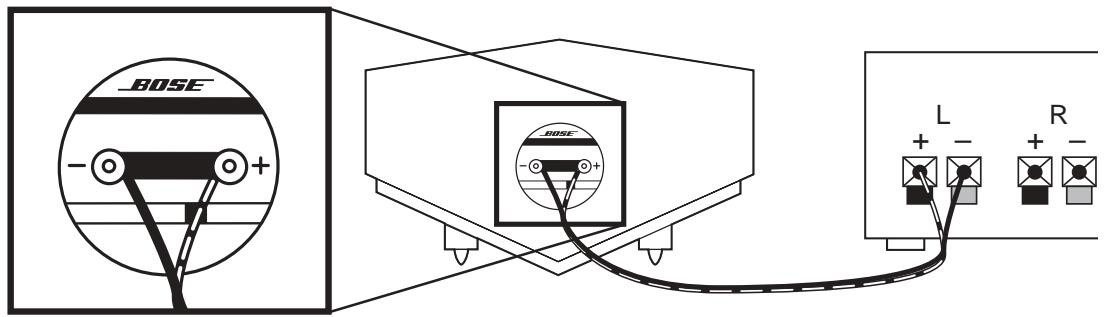

Examinez les câbles d’enceinte. Vous remarquerez qu’ils sont faits d’une paire de fils isolés pouvant être séparés. La gaine isolante de l’un des fils est marquée d’une ligne, d’une bande, d’une rainure, d’une bordure ou d’un ruban imprimé. Servez-vous du fil ainsi marqué pour le positif (+) et de l’autre comme négatif (-). Ces fils correspondent aux bornes positives et négatives des enceintes et de l’ampli-tuner.
Pour préparer l’extrémité de chaque fil : 1. Enlevez environ 12 mm de gaine isolante sur chaque fil. 2. Torsadez la partie dénudée de chaque fil pour éviter qu’un brin ne puisse se mettre en travers des bornes.
ATTENTION : Avant d’effectuer toute connexion, éteignez et débranchez votre amplituner. Vous risqueriez d’abîmer votre chaîne en procédant autrement. Les bornes des enceintes se trouvent en dessous de chacune d’elles. Dévissez l’écrou moleté de chaque borne et enlevez une rondelle. Enroulez la partie dénudée du fil correspondant autour de la borne. Puis, replacez la rondelle et revissez solidement l’écrou moleté. 1. Connectez une paire de fils à l’enceinte de droite (lorsque vous faites face aux enceintes). a. Fixez une extrémité du fil marqué à la borne positive (+). b. Fixez une extrémité du fil uni à la borne négative (-). 2. Connectez l’autre extrémité de la même paire de fils à la RIGHT SPEAKER OUTPUT de votre ampli-tuner. a. Fixez le fil marqué à la borne positive (+). b. Fixez le fil uni à la borne négative (-). 3. En suivant les étapes ci-dessus, connectez la seconde paire de fils à l’enceinte gauche et à la LEFT SPEAKER OUTPUT de votre ampli-tuner.

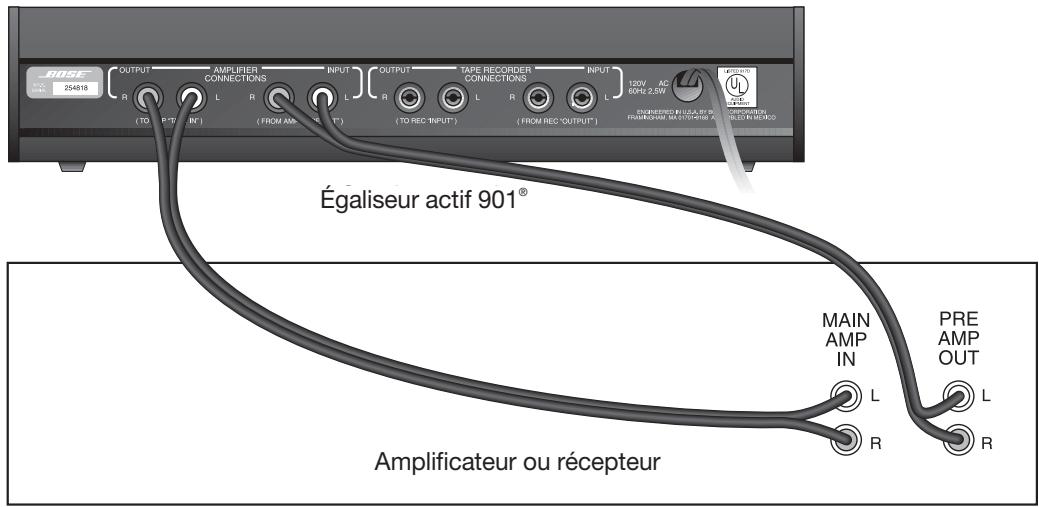

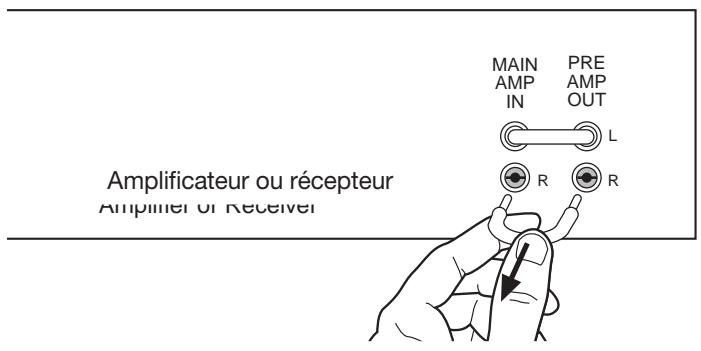

SIGNAL PROCESSOR. 1. Déconnectez tout magnétophone ou processeur de signaux qui serait branché à la prise magnétophone (TAPE MONITOR). 2. Utilisez les câbles doubles (avec deux connecteurs à chaque extrémité) qui sont fournis avec l’égaliseur. Servez-vous du rouge pour les connexions du canal de droite (R) et de l’autre couleur pour les connexions du canal de gauche (L).

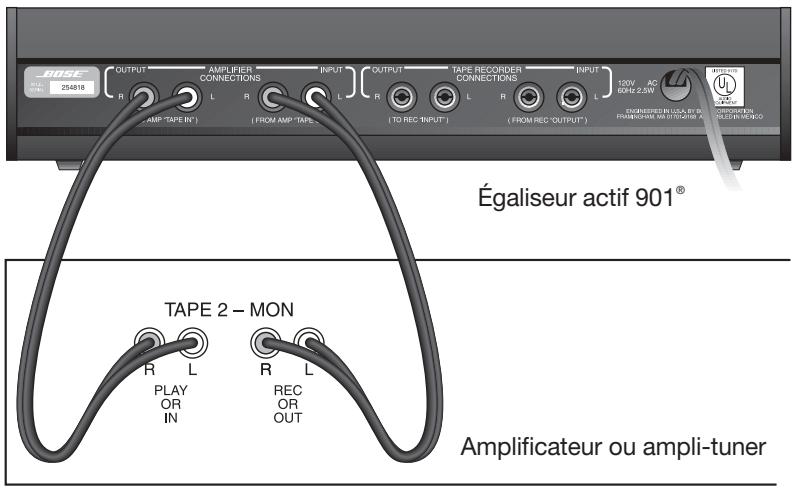

Connexions aux prises magnétophone (TAPE MONITOR) 5. Branchez le cordon d’alimentation de l’égaliseur actif 901 dans l’une des prises commutées du récepteur de sorte qu’il s’allume en même temps que celui-ci.
Vérifiez si les enceintes 901 sont bien connectées aux prises jacks MAIN ou FRONT du récepteur. Les signaux de l’égaliseur actif 901 n’atteindront ainsi que les enceintes 901 – canaux avant de votre système Home Cinema. Ils ne pourront atteindre aucune des autres enceintes utilisées pour les canaux arrière et du centre. Appelez Bose Corporation pour savoir comment connecter des enceintes supplémentaires ou d’autres processeurs de signaux. Vous trouverez les numéros à l’avant-dernière page de cette notice.
Connexion d’un récepteur de Home Cinema 1. Coupez ou débranchez tout casque ou enceinte qui ne soit pas du modèle 901. 2. Sur l’égaliseur actif 901®, placez le bouton MONITOR sur IN en position TAPE et placez le bouton BASS sur OUT à la position 1. 3. Centrez les curseurs des basses moyennes MID-BASS et des aigus moyens MID-TREBLE. 4. Placez le bouton TAPE ou TAPE MONITOR de votre amplificateur ou ampli-tuner en position OUT ou NORMAL, de sorte qu’il soit hors circuit. 5. Faites jouer un morceau de musique sur votre chaîne. Vous devriez entendre les deux enceintes. Ne vous préoccupez pas de la qualité sonore pour le moment, puisque l’égaliseur n’est pas encore engagé. Si l’une des enceintes ne joue pas, vérifiez les connexions de l’ampli-tuner et de l’enceinte. 6. Déplacez la commande de BALANCE complètement à gauche, puis à droite. Vous vérifiez ainsi si les canaux sont correctement orientés. Si les canaux sont inversés, vérifiez les connexions. Vous avez vérifié vos enceintes et leur câblage. La marche à suivre ci-dessous permet cette fois de vérifier l’égaliseur et son câblage. 1. Tandis que les enceintes jouent, appuyez sur le bouton TAPE ou TAPE MONITOR pour qu’il soit en position PLAY ou MONITOR. Le son devrait s’interrompre. Dans le cas contraire, vérifiez le câblage de votre égaliseur. Assurez-vous que le bouton MONITOR de l’égaliseur actif 901 est bien réglé sur la position 2 (TAPE). 2. Placez le bouton MONITOR de l’égaliseur actif 901 sur SOURCE, à la position 1. Le son devrait revenir mais, cette fois, avec toute sa richesse. Votre chaîne est alors prête à fonctionner. Si le son ne revient pas, alors que le témoin d’alimentation de l’égaliseur est allumé, l’égaliseur est probablement mal connecté. Vérifiez les connexions de l’égaliseur.
1. Coupez ou débranchez tout casque ou enceinte qui ne soit pas du modèle 901. Si votre chaîne est munie d’un sélecteur d’enceintes, réglez-le de sorte que seules les enceintes 901 soient reliées à l’amplificateur. 2. Sur l’égaliseur actif 901, placez le bouton MONITOR en position OUT sur SOURCE, et le bouton BASS sur OUT à la position 1. 3. Centrez les curseurs des basses moyennes MID-BASS et des aigus moyens MID-TREBLE. 4. Faites jouer une morceau de musique sur votre chaîne. Vous devriez entendre les deux enceintes. Si l’une des enceintes ne joue pas, assurez-vous que le témoin d’alimentation de l’égaliseur est allumé, puis vérifiez les connexions du récepteur et de l’enceinte.
8. Éteignez le récepteur avant de rétablir l’alimentation de l’égaliseur actif 901. Rebranchez l’égaliseur dans la prise de courant. Votre chaîne est maintenant prête à fonctionner.

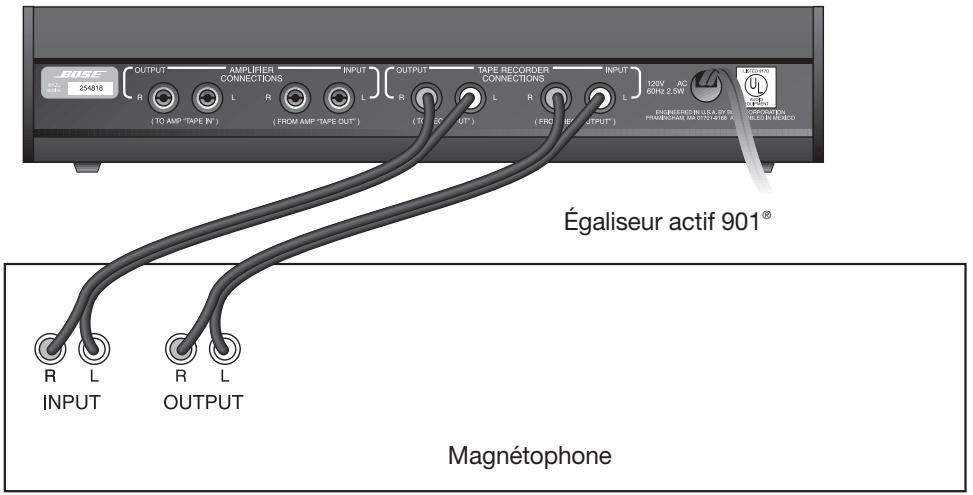

Vous pouvez utiliser les prises jacks TAPE CONNECTION de l’égaliseur actif Bose® 901 pour brancher un magnétophone, la prise audio d’un magnétoscope, un processeur de signaux ou d’autres appareils. Vous devrez procéder ainsi si votre ampli-tuner ne comporte qu’une seule prise magnétophone et que l’égaliseur y est déjà branché. Si vous avez connecté l’égaliseur à la prise TAPE 2 de votre ampli-tuner, vous pouvez vous servir de la prise TAPE 1 pour ces appareils. Avant toute connexion, éteignez l’ampli-tuner et les autres appareils. Assurez-vous que le témoin d’alimentation de l’égaliseur actif est bien éteint.
1. Utilisez des câbles munis de connecteurs RCA à chaque extrémité. Assignez une couleur (habituellement le rouge) aux connexions du canal droit (R) et l’autre couleur à celles du canal gauche (L). 2. Connectez la sortie TAPE RECORDER OUTPUT de l’égaliseur à la prise LINE IN/REC du magnétophone. Branchez le canal droit au canal droit et le gauche au gauche. 3. Connectez l’entrée TAPE RECORDER INPUT de l’égaliseur à la prise LINE OUT/PLAY du magnétophone. Branchez le canal droit au canal droit et le gauche au gauche.
Pour faire jouer un magnétophone branché à l’égaliseur, placez le bouton MONITOR de l’égaliseur sur IN (TAPE, position 2). Remettez le bouton MONITOR sur OUT (SOURCE, position 1) pour écouter d’autres appareils que le magnétophone (lecteur de CD, radio, etc.).
Vous pouvez écouter un magnétophone avec des enceintes conventionnelles ne nécessitant pas d’égalisation même si votre ampli-tuner ne dispose que d’une seule prise magnétophone. Voici la marche à suivre : 1. Connectez les sorties du magnétophone aux prises d’entrée AUX de votre ampli-tuner. 2. Laissez les entrées du magnétophone connectées aux prises TAPE OUTPUT de l’égaliseur actif 901. 3. Réglez le bouton TAPE MONITOR de votre ampli-tuner sur ARRÊT (OUT ou NORMAL). Vous aurez ainsi la possibilité d’enregistrer des disques ou la radio. Vous pourrez également faire jouer n’importe quelle source de programme (y compris sur audiocassette) avec ou sans l’égaliseur 901.
1. Vous devez laisser le bouton MONITOR de l’égaliseur actif 901 sur OUT (SOURCE, position 1) en permanence. 2. Ne branchez pas de magnétophone à l’égaliseur actif 901 lorsque celui-ci est connecté à cette prise de l’amplificateur. Connectez le magnétophone aux entrées TAPE MONITOR ou AUX du récepteur ou de l’amplificateur. 3. L’amplificateur de puissance reçoit toujours le signal de l’égaliseur actif 901. Ce signal peut abîmer les enceintes et casques conventionnels. Il ne faut donc pas connecter des enceintes ou casques conventionnels à moins d’avoir déconnecté l’égaliseur actif 901. Ne branchez pas de magnétophone ou de processeur de signaux à l’égaliseur actif 901 lorsque celui-ci est connecté entre le préamplificateur et l’amplificateur principal.
1. Choisissez un morceau de musique que vous connaissez bien. 2. Réglez les commandes de tonalité de votre ampli-tuner au centre (position neutre). Si celui-ci est muni d’une commande de compensation du volume (LOUD ou LOUDNESS), placez-la sur OFF ou OUT. 3. Réglez le curseur MID-TREBLE de l’égaliseur au centre. 4. Faites jouer le morceau de musique choisie dans les enceintes 901 à un volume normal. Déplacez à plusieurs reprises le curseur MID-BASS de gauche à droite et écoutez l’effet produit. Vous devriez entendre un changement sensible de richesse sonore. Dans le cas contraire, l’égaliseur actif n’est peut-être pas enclenché. Consultez Écoute des enceintes à la page 14. 5. Une fois familiarisé avec les effets du curseur MID-BASS, poussez-le complètement à gauche. Faites rejouer le morceau de musique en poussant graduellement le curseur vers la droite jusqu’à ce que le son soit riche et plein, sans lourdeur excessive. 6. Faites encore rejouer le morceau de musique en déplaçant cette fois le curseur MIDTREBLE pour écouter l’effet produit. Vous devriez noter un net changement de tonalité. 7. Placez le curseur MID-TREBLE complètement à gauche et faites jouer de nouveau le morceau de musique. Poussez graduellement le curseur vers la droite jusqu’à ce que le son soit à la fois clair et précis, sans pour autant être strident.
Placez la commande des BASSES sur IN (position 2) pour engager le mode d’égalisation auxiliaire, lequel modifie la façon dont les enceintes traitent les signaux de basse fréquence. Par exemple, vous préférerez peut-être écouter de la musique d’orgues en engageant l’égalisation auxiliaire. Cette commande peut également servir à éliminer la rétroaction acoustique ou le ronflement d’un tourne-disque.
Vous avez besoin d’un amplificateur de puissance distinct pour alimenter simultanément des enceintes conventionnelles aux enceintes 901. Connectez l’égaliseur actif 901 à l’amplificateur qui alimente les enceintes 901.
Pour de plus amples informations sur la façon de connecter des enceintes supplémentaires ou un processeur de signaux, appelez Bose Corporation. Vous trouverez les numéros à l’avant-dernière page de cette notice.
Si vous avez un problème avec vos enceintes 901 Series VI ou votre égaliseur actif 901, éteignez l’amplificateur ou l’ampli-tuner avant de faire quoi que soit. Vérifiez ensuite toutes les connexions entre les enceintes, l’ampli-tuner et l’égaliseur actif. Corrigez tout problème de câblage avant de vous reporter aux instructions ci-dessous. Les anomalies sont plus susceptibles de provenir des appareils plutôt que des enceintes. C’est pourquoi il peut être utile de consulter la notice de votre ampli-tuner et des autres composants.
« Écoute des enceintes » à la page 14 de la notice.
Fusible rapide de 3 A connecté en série BUSS AGC-3, Littelfuse 312-003 ou l’équivalent
