301 SERIE V DIRECT - Enceinte BOSE - Notice d'utilisation et mode d'emploi gratuit

Marque	Bose
Modèle	301 Série V Direct
Catégorie	Enceinte
Technologie	Direct/Reflecting
Haut-parleurs	1 woofer 20 cm, 2 tweeters 5 cm
Puissance compatible	10 à 150 W par canal
Impédance	4 à 8 ohms
Dimensions (H x L x P)	25 x 36 x 25 cm
Poids unitaire	5,7 kg
Poids de la paire emballée	13 kg
Finition	Bois revêtu polymère et vinyle, noir ou merisier clair
Utilisation recommandée	Enceintes avant ou arrière pour home cinéma, écoute de CD, radio
Positionnement	Horizontal sur surface stable ; distance minimale de 60 cm de l'écran et 45 cm du mur arrière
Connexion	Bornes à vis ; câble section recommandée selon longueur (jusqu'à 2,1 mm² pour 15 m)
Entretien	Chiffon doux et humide ; ne pas utiliser de solvants, alcool, ammoniaque ou abrasifs
Sécurité	Débrancher l'ampli avant connexion ; ne pas utiliser de câbles endommagés ; pour fixation murale, utiliser supports WB-3
Accessoires optionnels	Pieds FS-01, supports muraux WB-3
Garantie	Limitée transférable (détails sur carte de garantie)
Numéro de série	Situé à l'arrière de chaque enceinte

FOIRE AUX QUESTIONS - 301 SERIE V DIRECT BOSE

Comment installer les enceintes 301 série V ?

Placez l'enceinte gauche (LEFT) à gauche et l'enceinte droite (RIGHT) à droite, face à vous. Posez-les horizontalement sur une surface stable (table, étagère) à au moins 60 cm d'un écran et 45 cm du mur arrière. Utilisez les patins caoutchouc fournis pour éviter tout glissement sur les surfaces lisses.

Comment raccorder les enceintes à l'ampli ?

Débranchez d'abord l'ampli de la prise secteur. Dénudez les câbles sur 12 mm, torsadez les brins. Connectez le conducteur repéré (+) sur la borne (+) de l'enceinte et de l'ampli, et le (-) sur la borne (-). Respectez la polarité pour chaque enceinte. Rebranchez l'ampli et effectuez un test.

Que faire si aucune enceinte ne produit de son ?

Vérifiez que l'ampli est allumé et branché, que la fonction MUTE est désactivée, et qu'aucun casque n'est connecté. Assurez-vous que les câbles sont correctement branchés (voir raccordement). Si le problème persiste, consultez le guide de l'ampli.

Que faire si une seule enceinte ne fonctionne pas ?

Échangez les câbles entre les deux enceintes pour déterminer si le problème vient de l'enceinte, du câble ou de l'ampli. Si l'enceinte 'défaillante' fonctionne sur l'autre canal, le problème vient de l'ampli. Sinon, testez avec un autre câble ; si elle ne fonctionne toujours pas, l'enceinte est en cause.

Comment nettoyer les enceintes ?

Utilisez un chiffon doux et légèrement humide pour essuyer la surface. N'utilisez jamais de solvants, d'alcool, d'ammoniaque ou de produits abrasifs. Pour les grilles, vous pouvez les aspirer doucement avec un embout brosse. Évitez que du liquide pénètre dans les ouvertures.

Pourquoi y a-t-il une distorsion sur une enceinte ?

Suivez la même procédure de test que pour l'absence de son : échangez les câbles et les canaux. Si la distorsion persiste sur la même enceinte, celle-ci est probablement défectueuse. Si elle se déplace avec le câble, le câble est en cause.

Comment améliorer les basses ou les aigus ?

Ajustez les réglages de graves et d'aigus sur votre ampli. Vérifiez que les enceintes sont en phase (bornes + et - correctement connectées). Éloignez ou rapprochez les enceintes des murs pour modifier la réponse dans les graves. Évitez de les placer à égale distance du sol et du plafond.

Puis-je fixer les enceintes au mur ?

Oui, uniquement avec les supports muraux WB-3 conçus pour ces enceintes. Suivez impérativement les instructions de montage fournies. Une fixation incorrecte peut provoquer la chute des enceintes, entraînant des dommages ou des blessures.

Quelle section de câble utiliser ?

La section dépend de la longueur : pour 6 m, utilisez 0,82 mm² ; pour 9 m, 1,3 mm² ; pour 15 m, 2,1 mm². Ces valeurs garantissent une variation de réponse en fréquence inférieure à ±0,5 dB. Avant de passer le câble dans un mur, vérifiez les règles de sécurité locales.

Où trouver le numéro de série ?

Le numéro de série est situé à l'arrière de chaque enceinte. Notez-le sur la carte de garantie et conservez-la avec la facture. Il est utile pour le service client ou la garantie.

MODE D'EMPLOI 301 SERIE V DIRECT BOSE

Notice d'utilisation

Pour trouver...

Installation 3

Avant de commencer 3

Déballage du carton 3

Renseignements à conserver 3

Sélection de l'emplacement de vos enceintes 201^ ou 301^ 4

Choix des câbles d'enceinte 5

Préparation des câbles d'enceinte 5

Raccordement des enceintes 6

Test des enceintes 6

Utilisation et entretien de vos enceintes 7

Différentes manières de profiter de ses enceintes 7

Nettoyage des enceintes 7

Réréquence. 8

Recherche de défaut 8

Service clients 8

Durée de la garantie 8

Accessoires optionnels 9

Avant de commencer

Vos enceintes 201^th ou 301^th Direct/Reflecting série V recréent un équilibre naturel entre les énergies sonores directes et réfléchies, afin d'obtenir une restitution large et ample. Elles ont été conçues par Bose pour que vous profitiez pleinement d'un climat d'écoute de très haute qualité.

Ces enceintes étant relativement différentes des enceintes conventionnelles, lisez attentivement ce guide d'utilisation. Il vous sera précieux pour installer et utiliser correctement vos enceintes, afin que vous en tiriez un maximum de satisfaction.

Déballage du carton

Déballez le contenu du carton avec précautions et conservez les éléments d'emballage pour une future utilisation potentielle. Vérifiez le contenu du carton (Figure 1).

Si l'une des enceintes semble endommagée, ne tentez pas de la faire fonctionner. Remettez tous les éléments dans le carton d'origine et avertissez immédiatement Bose ou votre revendeur Bose/agréé.

Remarque: C'est le bon moment pour noter les numéros de série des enceintes ci-dessus et sur votre carte de garantie. ATTENTION : Afin d'éviter tout risque d'étouffement, les sacs plastiques qui protègent les enceintes doivent être tenus hors de portée des enfants.

Contenu du carton

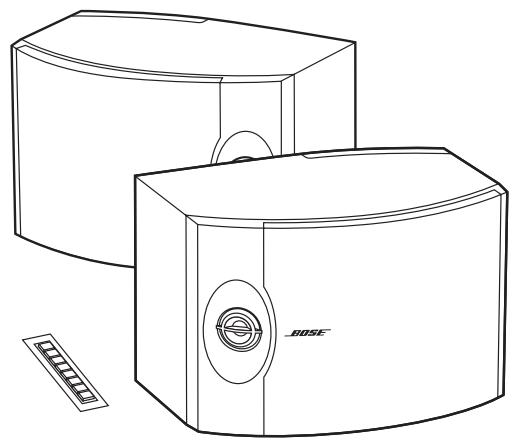

Figure 1 Enceintes 201^th série V

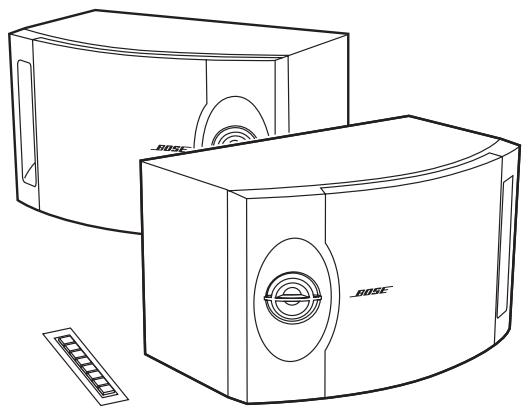

Enceintes 301^® série V

Renseignements à conserver

Les numéros de série sont situés à l'arrière de chaque enceinte.

Numéro de série : et

Nom du revendeur :

Numéro de téléphone du revendeur : Date d'achat

Nous vous conseillons de conserver votre facture et votre carte de garantie avec cette notice d'utilisation.

Sélection de l'emplacement de vos enceintes 201° ou 301°

Les enceintes 201 et 301 Bose sont conçues pour être positionnées horizontalement sur une table ou une étagère stable et de niveau (Figure 2).

Placez les enceintes gauche/droite (LEFT/RIGHT) (repère à l'arrête de chacune d'elles) sur la gauche et la droite de votre pièce, lorsqu'elles vous font face. Leur position exacte dépend des dimensions et du style de votre pièce, ainsi que de l'endroit où vous pensez que le son sera le meilleur. N'hésitez pas à procéder par essais successifs pour trouver la combinaison ajustée entre la position des enceintes et le rendu sonore que vous préférez.

Remarque : Les grilles présentes en façade de chaque enceinte protégeant les haut-parleurs, nous recommandons de ne pas les retirer. ATTENTION : Les enceintes 201 et 301 sont conçues spécifiquement pour être placées sur une étagère, une table ou un support fixe. Sur des surfaces lisses comme le marbre, le verre ou le bois poli, les vibrations peuvent provoquer un glissement des enceintes. Afin de renforcer la stabilité et la sécurité, fixer sous la base de chaque enceinte les patins caoutchouc auto-adhésifs. Les patins s'installent dans les angles de la surface plane. Ne pas utiliser ces enceintes dans un véhicule en mouvement. Pour fixer les enceintes sur un mur, utiliser uniquement les supports muraux WB-3. Veuillez vous conformer aux instructions de montage qui sont fournies avec ces supports. Des enceintes fixées de manière incorrecte peuvent chuter, en provoquant des dommages et des blessures graves.

Voici quelques conseils de base :

• Laissez au moins 60 cm entre les enceintes et l'écran d'un téléviseur ou d'un moniteur.
• Laissez un espace d'au moins 45 cm entre l'arrière des enceintes et le mur devant lequel elles sont placées.

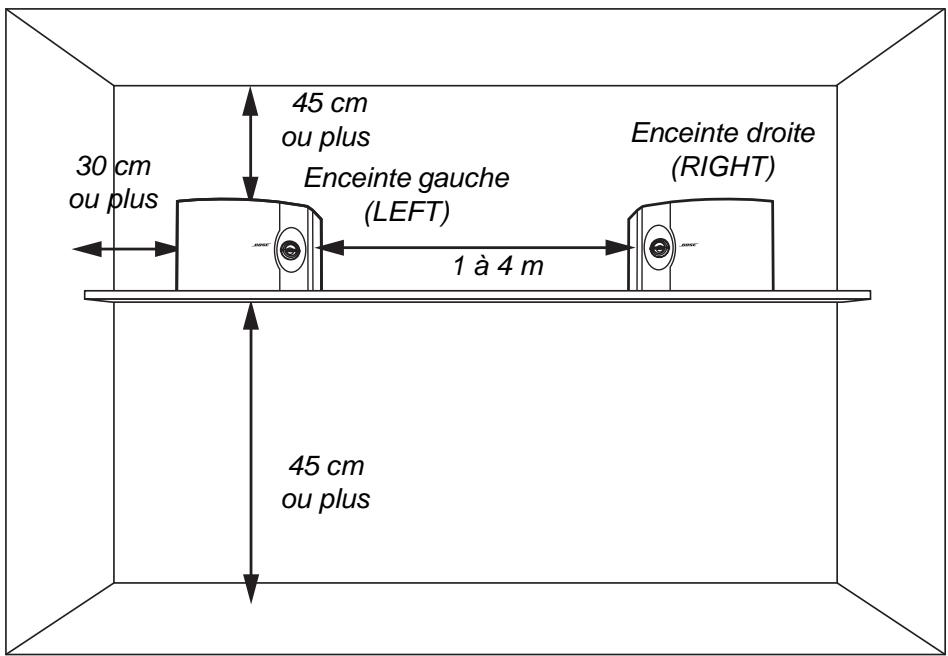

Conseils de positionnement

Figure 2

ATTENTION : Pour que l'image sonore soit la plus réaliste possible, assurez-vous que l'enceinte gauche est bien placée à gauche et que l'enceinte droite est bien placée à droite, lorsqu'elles vous font face.

Choix des câbles d'enceinte

Assurez-vous d'utiliser des câbles d'enceinte dont la section des conducteurs est appropriée.

Basées sur une variation maximale de la réponse en fréquence de ± 0,5 dB.

Section	Longueur
0,82 mm²	6 m
1,3 mm²	9 m
2,1 mm²	15 m

Remarque: Avant de faire cheminer le câble d'enceinte dans un mur ou sous un plancher, vérifie les règles en vigueur concernant les travaux dans les bâtiments et la sécurité. Si nécessaire, contactez un électricien à ce sujet.

Préparation des câbles d'enceinte

Le câble d'enceinte se compose de deux conducteurs isolés. La gaine de l'un d'eux est rayée, annelée ou striée.

Pour chaque fil, dénudez environ 12 mm de gaine isolante à chaque extrémité des deux câbles. Torsadez l'extrémité dénudée de chaque conducteur, de manière à ce qu'aucun brin libre ne puisse provoquer un court-circuit entre les bornes de raccordement. Assurez-vous de connecter chaque fil à la borne appropriée (positif au positif, négatif au négatif).

Remarque : Il est parfaitement difficile de déchiffrer le marquage des fils. Inspectez attentivement lesdits fils.

Raccordements des enceintes

Pressez simplement le bouton des bornes de connexion générées à l'arrière de chaque enceinte pour pouvoir introduire le conducteur approprié (Figure 3).

ATTENTION: Avant d'effectuer une quelconque connexion, débranchez l'ampli/tuner de la prise secteur murale. Dans le cas contraire, vous pouvez endommager votre système. ATTENTION: Ne jamais utiliser de cables déteriorés ou dénudés, des risques de choc électrique ou d'endommagement de votre système pouvant en résulter.

1. Raccordez un câble à votre enceinte droite.
2. Branchez le conducteur repéré (+) sur la borne (+) ajustate.
3. Branchez le conducteur repéré (-) sur la borne (-) ajusté.
4. Raccordez l'autre extrémité du même cable sur la sortie « RIGHT SPEAKER OUTPUT » (sortie HP droite) de votre ampli/tuner.
5. Branchez le conducteur repéré (+) sur la borne (+) ajustate.
6. Branchez le conducteur repéré (-) sur la borne (-) ajustée.
7. Raccordez le second cable sur l'enceinte gauche et sur la sortie « LEFT SPEAKER OUTPUT » (sortie HP gauche). Suivre les étapes 1 et 2 ci-dessus.

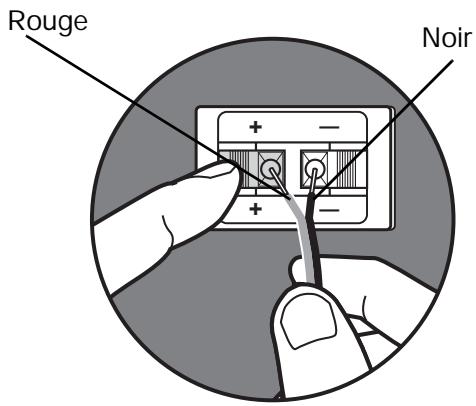

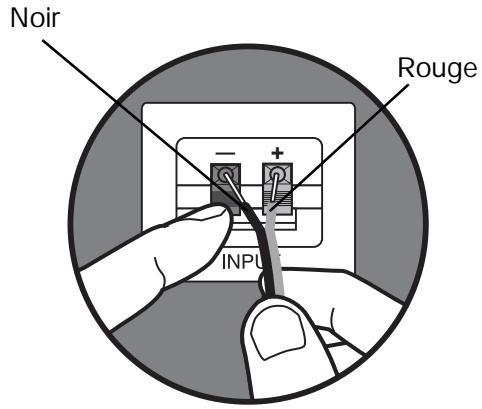

Figure 3

Comment réaliser les connexions sur les bornes

Enceintes 301 ® série V

Enceintes 201 ® série V

Test des enceintes

Pour vous assurer que les enceintes fonctionnent correctement :

1. Mettez votre ampli/tuner en marche. Choisissez la position « MONO », si cette option existe sur votre appareil.
2. Assurez-vous que tous les effets spéciaux (tels que le son Surround) sont désactivés.
3. Placer le réglage de balance en position normale (position centrale).
4. Passez quelques extraits de musique avec des basses profondes et écoutez.

Le son doit sembler provenir d'un point situé entre les deux enceintes. Les graves doivent être amples et naturels. Dans le cas contraire, une des connexions peut être inversée. Les enceintes sont alors hors phase (reportez-vous au « Raccordements des enceintes »).

Pour résoudre le problème, vérifie que tous les fils positifs et négatifs sont correctement raccordés (le + au + et le - au -). Puis répétez les étapes 1 à 4 ci-dessus pour effectuer un nouveau test des enceintes.

Différentes manières de profiter de ses enceintes

Vos enceintes 201^® ou 301^® sont conçues pour fonctionner avec un grand nombre d'ampli/tuners et d'amplificateurs stéréo, soit comme enceintes avant, soit comme enceintes arrière. Le rendu sonore large et ample de ces enceintes les rend idéales pour le Home Cinema, ainsi que pour l'écoute de CD, de cassettes ou d'émissions de radio.

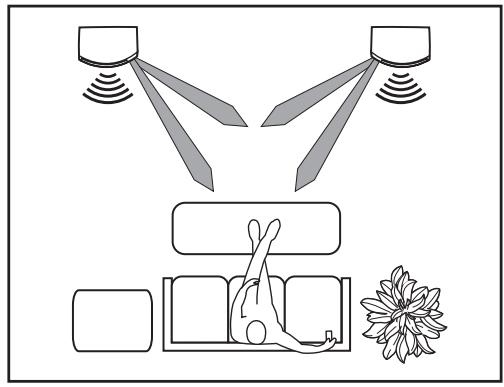

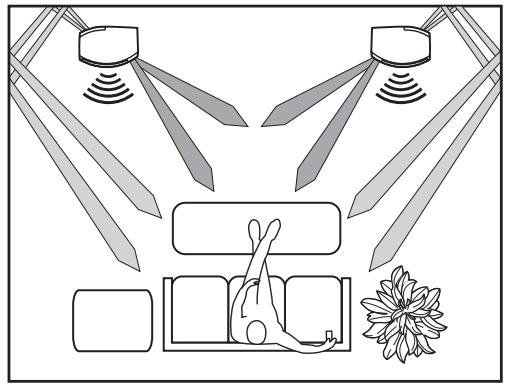

Diffusion sonore des enceintes 301 et 201 série V

Figure 4 Enceintes 301^® série V

Enceintes 201 ® série V

Nettoyage des enceintes

Nettoyez la surface des enceintes avec un chiffon doux et humide. N'utilisez aucun aérosol à proximité du système et ne laissez aucun liquide pénétrer par une des ouvertures. De même, n'utilisez pas de solvants, de produits chimiques ou de liquides de nettoyage contenant de l'alcool, de l'ammoniac ou des abrasifs.

Les grilles d'enceintes ne nécessitent aucun entretien particulier. Vous pouvez les aspirer avec précaution, afin d'en retirer la poussière.

Recherche de défaut

Problème	Action à entreprises
Absence de son	• Assurez-vous que l'ampli/tuner est bien raccordé sur le secteur et qu'il est en marche. • Vérifiez que la prise secteur murale est correctement alimentée. • Débranchez tout casque raccordé sur la prise jack prévue à cet effet. • Assurez-vous que la fonction « MUTE » (Silence) de l'ampli/tuner n'est pas activée. • Reportez-vous au guide d'utilisation fourni avec votre ampli/tuner. • Vérifiez les connexions des enceintes et de l'ampli/tuner. Se reporter au « Raccordements des enceintes » à la page 6. Corrigez toutes les erreurs de câblage.
Aucun son ne sort d'une des enceintes	• Débranchez l'enceinte qui fonctionne de l'ampli/tuner. • Débranchez le cable de l'enceinte ne fonctionnant pas du bornier de l'ampli/tuner et rebranchez celui-ci sur l'autre voie (l'enceinte fonctionnant correctement était préalablement raccordée sur cette voie). - si l'enceinte « en panne » se met à fonctionner, le problème provient de l'ampli/tuner. - si l'enceinte « en panne » ne fonctionne toujours pas, continuer la procédure ci-dessous. • Débranchez le cable de l'enceinte fonctionnant correctement. Connectez celui-ci sur l'enceinte « en panne » et sur l'autre voie de l'ampli/tuner. - si l'enceinte se met à fonctionner, le problème provient de son cable initial. - si l'enceinte ne fonctionne pas, c'est elle qui est la cause du problème.
Une distorsion est audible sur l'une des enceintes	• Suivez la même procédure que celle désrite ci-dessous, lorsqu'un problème d'absence de son est rencontres.
Manque de basses ou d'aigus	• Agissez sur les réglages de graves et d'aigus de l'ampli/tuner. • Vérifiez les connexions pour vous assurer que la mise en phase est correcte (le + au + et le - au -). Se reporter au « Raccordements des enceintes » à la page 6. • Déplacez les enceintes plus pres ou plus loin des murs ou de toute autre surface reflchéissante. • Ne pas placer les enceintes exactement à égale distance du plancher et du plafond ou de toute autre surface reflchéissante.

Service clients

Si les solutions proposées ici ne vous permettent pas d'éliminer la panne, contactez votre revendeur Bose® agréé en vue d'une réparation. Pour obtenir plus d'informations ou une réparation directe de Bose, reportez-vous à la liste des numéros de téléphone fournie avec vos enceintes. Bose Corporation fera tous les efforts possibles pour résoudre vos problèmes, dans la limite des termes relatifs à votre garantie.

Durée de la garantie

Les enceintes Bose 201^ et 301^ série V Direct/Reflecting sont couvertes par une garantie limitée transférable. Les conditions détaillées de la garantie sont notées sur la carte de garantie accompagnant le système. Veuillez remplir la section « Information » de la carte et la renvoyer par courrier à Bose.

Caracteristiques

Technologie d'enceinte Direct/Reflecting

Enceinte avec évent accordé

Contrôle qualité sur banc informatisé Syncom®

Informations complémentaires sur les haut-parleurs

201: 1 woofer 16,5cm / 1 tweeteter 5cm.

: 1 woofer 20 cm / 2 tweeters haute sensibilité 5 cm.

Compatibilité / impédance

201 : compatible avec les amplificateurs et ampli/tuner dont la puissance est comprise entre 10 et 120 W par canal. Impedance 4 à 8 Ohms.

301 : compatible avec les amplificateurs et ampli/tuner dont la puissance est comprise entre 10 et 150 W par canal. Impédance 4 à 8 Ohms.

Coffret d'enceinte

Coffret en bois revêtu polymère et vinyle avec finition noir ou merisier clair.

Dimensions / poids

H 20 cm x L 35 cm x P 22 cm

Chaque enceinte, non emballée : 5 kg.

Paire d'enceintes en carton: 11,4 kg.

301: H 25 cm x L 36 cm x P 25 cm

Chaque enceinte, non emballée : 5,7 kg.

Paire d'enceintes en carton : 13 kg.

Accessoires optionnels

Les pieds Bose® FS-01 et supports muraux WB-3 sont conçus pour être utilisés avec les enceintes Direct/Reflecting 201 et 301 série V. Pour toute information complémentaire ou commande d'accessoires, contactez votre revendeur Bose/agréé. Pour contacter Bose directement, reportez-vous à la liste des numéros de téléphone fournie avec vos enceintes.

Figure 5

A. Pied d'enceinte Bose

FS-01
