301 DIRECT-REFLECTING SPEAKERS - Enceinte BOSE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceintes acoustiques à technologie Direct/Reflecting
Caractéristiques techniques principales	Deux haut-parleurs de 5,25 pouces et un tweeter de 2,5 pouces par enceinte
Alimentation électrique	Pas d'alimentation électrique requise (enceintes passives)
Dimensions approximatives	30,5 cm x 20,3 cm x 23,5 cm
Poids	Environ 4,5 kg par enceinte
Compatibilités	Compatible avec la plupart des amplificateurs et récepteurs audio
Puissance	Puissance nominale de 10 à 150 watts
Fonctions principales	Restitution sonore large et immersive avec technologie Direct/Reflecting
Entretien et nettoyage	Essuyer avec un chiffon doux et sec, éviter les produits chimiques
Pièces détachées et réparabilité	Disponibilité limitée des pièces détachées, réparation recommandée par un professionnel
Sécurité	Ne pas exposer à l'humidité excessive, éviter les chocs physiques
Informations générales	Idéales pour une utilisation en intérieur, sonorisation de pièces de taille moyenne à grande

FOIRE AUX QUESTIONS - 301 DIRECT-REFLECTING SPEAKERS BOSE

Comment connecter les enceintes BOSE 301 à mon amplificateur ?

Pour connecter les enceintes BOSE 301 à votre amplificateur, utilisez des câbles d'enceintes appropriés. Branchez le fil positif (rouge) à la borne positive de l'amplificateur et de l'enceinte, et le fil négatif (noir) à la borne négative. Assurez-vous que les connexions sont sécurisées.

Pourquoi mes enceintes BOSE 301 ne produisent-elles pas de son ?

Vérifiez d'abord que votre amplificateur est allumé et réglé sur la bonne source audio. Assurez-vous que les câbles d'enceintes sont correctement connectés et en bon état. Testez les enceintes avec un autre amplificateur si possible pour isoler le problème.

Comment positionner mes enceintes BOSE 301 pour un son optimal ?

Pour un son optimal, placez les enceintes à hauteur d'oreille lorsque vous êtes assis. Éloignez-les des murs pour éviter des réflexions indésirables. Idéalement, placez-les à un angle de 60 degrés l'une de l'autre, dirigées vers la position d'écoute.

Les enceintes BOSE 301 sont-elles adaptées à une utilisation en extérieur ?

Les enceintes BOSE 301 ne sont pas conçues pour une utilisation en extérieur. Elles doivent être utilisées dans un environnement intérieur pour éviter les dommages causés par des conditions météorologiques défavorables.

Comment nettoyer mes enceintes BOSE 301 ?

Pour nettoyer vos enceintes, utilisez un chiffon doux et sec. Évitez les nettoyants liquides ou abrasifs qui pourraient endommager la finition. Si nécessaire, vous pouvez légèrement humidifier le chiffon avec de l'eau.

Quelle est la garantie des enceintes BOSE 301 ?

Les enceintes BOSE 301 sont généralement couvertes par une garantie limitée de 2 ans. Vérifiez les documents fournis avec votre produit pour des détails spécifiques sur la garantie et les conditions.

Puis-je utiliser des câbles d'enceintes de différentes longueurs ?

Oui, vous pouvez utiliser des câbles d'enceintes de différentes longueurs. Cependant, il est recommandé d'utiliser des câbles de même longueur pour chaque enceinte afin d'assurer une performance audio équilibrée.

Comment savoir si mes enceintes BOSE 301 ont besoin d'être remplacées ?

Si vous remarquez une distorsion du son, des bruits étranges ou si une enceinte ne fonctionne plus du tout, cela peut indiquer qu'elles ont besoin d'être remplacées. Un contrôle visuel peut également révéler des dommages physiques.

MODE D'EMPLOI 301 DIRECT-REFLECTING SPEAKERS BOSE

Vos enceintes 201^th ou 301^th Direct/Reflecting ^th série V recréent un équilibre naturel entre les énergies sonores directes et réflèchies, afin d'obtenir une restitution large et ample. Elles ont été conçues par Bose ^th pour que vous profitiez pleinement d'unCLS raisir d'écoute de très haute qualité.

Ces enceintes étant relativement différentes des enceintes conventionnelles, lisez attentivement ce guide d'utilisation. Il vous sera précieux pour installer et utiliser correctement vos enceintes, afin que vous en tiriez un maximum de satisfaction.

Déballage du carton

Déballez le contenu du carton avec précautions et conservez les éléments d'emballage pour une future utilisation potentielle. Vérifiez le contenu du carton (Figure 1).

Si l'une des enceintes semble endommagée, ne tentez pas de la faire fonctionner. Remettez tous les éléments dans le carton d'origine et averissez immédiatement Bose ou votre revendeur Bose/agréé.

Remarque: C'est le bon moment pour noter les numérores de série des enceintes ci-dessus et sur votre carte de garantie.
A TENTION: Afin d'eviter tout risque d'etouffement, les sacs plastique qui protégent les enceintes doivent etre tenus hors de portee des enfants.

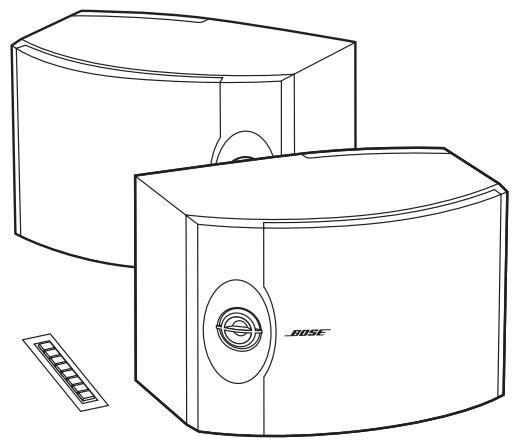

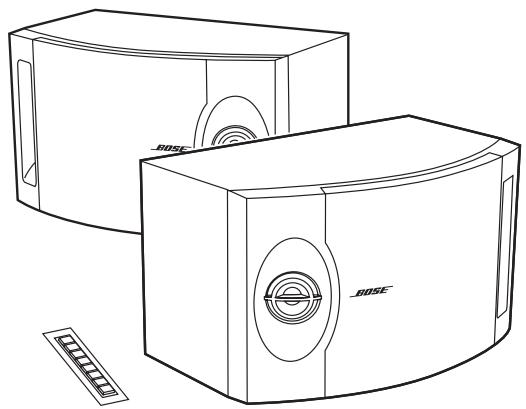

Contenu du carton

Figure 1

Enceintes 201^® série V

Enceintes 301^® série V

Renseignements à conserver

Les numérodesérie sont situés à l'arrière de chaque enceinte.

Nombre de série : et

Nom du revendeur :

Nombre de téléphone du revendeur : Date d'achat

Nous vous conseillons de conserver votre facture et votre carte de garantie avec cette notice d'utilisation.

Sélection de l'emplacement de vos enceintes 201® ou 301®

Les enceintes 201 et 301 Bose® sont conçues pour être positionnées horizontally sur une table ou une étagère stable et de niveau (Figure 2).

Placez les enceintes gauche/droite (LEFT/RIGHT) (repère à l'arrête de chacune d'elles) sur la gauche et la droite de votre piece, lorsqu'elle vous font face. Leur position exacte dépend des dimensions et du style de votre piece, ainsi que de l'endroit où vous pensez que le son sera le meilleur. N'hésitez pas à procéder par essais successifs pour trouver la combinaison ajustée entre la position des enceintes et le rendu sonore que vous préférez.

Remarque: Les grilles presents en façade de chaque enceinte protégeant les haut-parleurs, nous recommendons de ne pas les retirer.
A ATTENTION : Les enceintes 201 et 301 sont conçues spécifique pour être placées sur une étagère, une table ou un support fixe. Sur des surfaces lisses comme le marbre, le verre ou le bois poli, les vibrations peuvent provoquer un glissement des enceintes. Afin de renforcer la stabilité et la sécurité, fixer sous la base de chaque enceinte les patins caoutchouc auto-adhésifs. Les patins s'installent dans les angles de la surface plane. Ne pas utiliser ces enceintes dans un vehicule en mouvement. Pour fixer les enceintes sur un mur, utiliser uniquement les supports muraux WB-3. Veuillez vous conformer aux instructions de montage qui sont fournies avec ces supports. Des enceintes fixées de manière incorrecte peuvent chuter, en provoquant des dommages et des blessures graves.

Voici quelques conseils de base :

• Laissez au moins 60 cm entre les enceintes et l'écran d'un télévisueur ou d'un moniteur.
• Laissez un espace d'au moins 45 cm entre l'arrière des enceintes et le mur devant lequel elles sont placées.

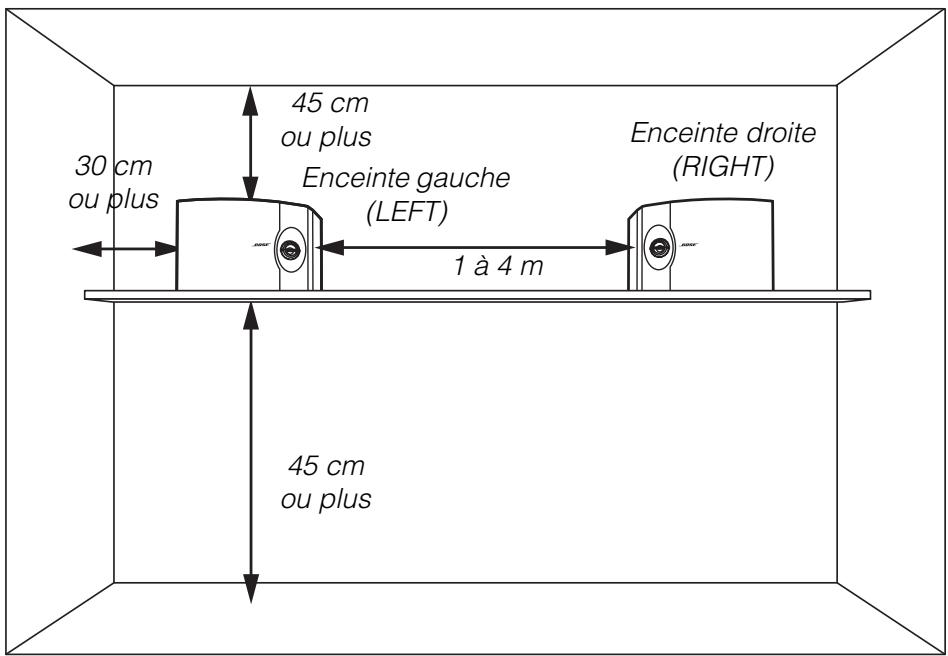

Conseils de positionnement

Figure 2

ATTENTION: Pour que l'image sonore soit la plus réaliste possible, assurez-vous que l'enceinte gauche est bien placee a gauche et que I'enceinte droite est bien placee a droite, lorsqu'elles vous font face.

Choix des cables d'enceinte

Assurez-vous d'utiliser des cables d'enceinte dont la section des conducteurs est appropriée.

Basées sur une variation maximale de la réponse en fréquence de ± 0,5 dB.

Section	Longueur
0,82 mm²	6 m
1,3 mm²	9 m
2,1 mm²	15 m

Remarque: Avant de faire chiminer le cable d'enceinte dans un mur ou sous un plancher, vérifie les règles en vigueur concernant les travaux dans lesBATiments et la sécurité. Si nécessaire, contactez un électricien à ce sujet.

Préparation des cables d'enceinte

Le cable d'enceinte se compose de deux conducteurs isolés. La gaine de l'un d'eux est rayée, annelée ou striée.

Pour chaque fil, dénudez environ 12 mm de gaine isolante à chaque extrémité des deux câbles. Torsadez l'extrémité dénudée de chaque conducteur, de manière à ce qu'aucun brin libre ne puisse provoquer un court-circuit entre les bornes de raccordement. Assurez-vous de connecter chaque fil à la borne appropriée (positif au positif, négatif au négatif).

Remarque : Il est parfois dificile de distinguer le marquage des fils. Inspectez attentivement lesdits fils.

Raccordements des enceintes

Pressez simplement le pouvoir des bornes de connexion générées à l'arrière de chaque enceinte pour pouvoir introduire le conducteur approprié (Figure 3).

ATTENTION: Avant d'effectuer une quelconque connexion, debranchez l'ampli/tuner de la prise secteur murale. Dans le cas contraire, vous pouvez endommager votre système.
A ATTENTION: Ne jamais utiliser de cables déteriorés ou dénudés, des risques de chocolélectrique ou d'endommagement de votre système pouvant en résultat.

1. Raccordez un cable à votre enceinte droite.

2. Branchez le conducteur repéré (+) sur la borne (+) ajusté.

3. Branchez le conducteur repéré (-) sur la borne (-) ajustate.

4. Raccordez l'autre extrémité du même cable sur la sortie « RIGHT SPEAKER OUTPUT » (sortie HP droite) de votre ampli/tuner.

5. Branchez le conducteur repéré (+) sur la borne (+) ajustate.

6. Branchez le conducteur repéré (-) sur la borne (-) ajustate.

7. Raccordez le second cable sur l'enceinte gauche et sur la sortie « LEFT SPEAKER OUTPUT » (sortie HP gauche). Suivre les étapes 1 et 2 ci-dessus.

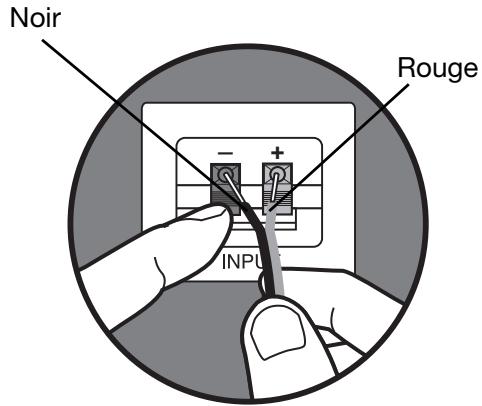

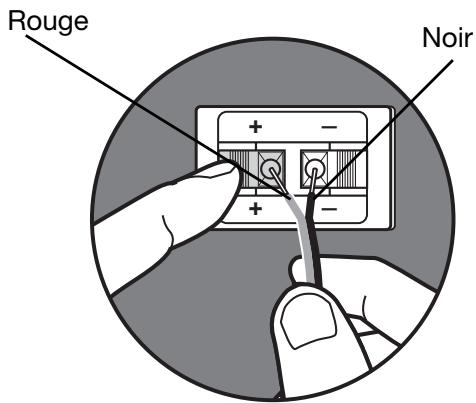

Figure 3

Comment réaliser les connexions sur les bornes

Enceintes 301^® série V

Enceintes 201^® série V

Test des enceintes

Pour vous assurer que les enceintes fonctionnement correctement :

1. Mettez votre ampli/tuner en marche. Choisissez la position « MONO », si cette option existe sur votre apparéil.
2. Assurez-vous que tous les effets spéciaux (teils que le son Surround) sont désactivés.
3. Placer le réglage de balance en position normale (position centrale).
4. Passez quelques extraits de musique avec des basses profondes et écoutez.

Le son doit sembler provenir d'un pointitué entre les deux enceintes. Les graves doivent être amples et naturels. Dans le cas contraire, une des connexions peut'être inversée. Les enceintes sont alors hors phase (reportez-vous au « Raccordements des enceintes »).

Pour résoudre le problème, vérifie que tous les fils positifs et négatifs sont correctement raccordés (le + au + et le - au -). Puis repêtez les étapes 1 à 4 ci-dessus pour effectuer un nouveau test des enceintes.

Différentes manières de profiter de ses enceintes

Vos enceintes 201^® ou 301^® sont conçues pour fonctionner avec un grand nombre d'ampli/ tuners et d'amplificateurs stéréo, soit comme enceintes avant, soit comme enceintes arrières. Le rendu sonore large et ample de ces enceintes les rend idéales pour le Home Cinema, ainsi que pour l'écoute de CD, de cassettes ou d'émissions de radio.

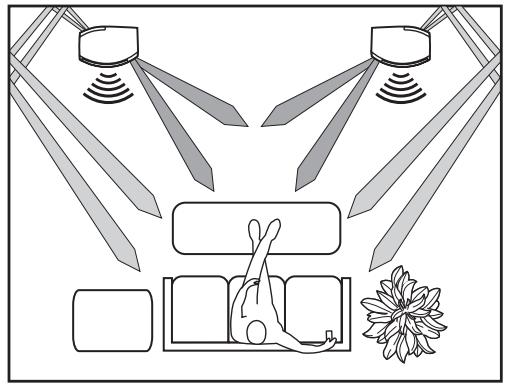

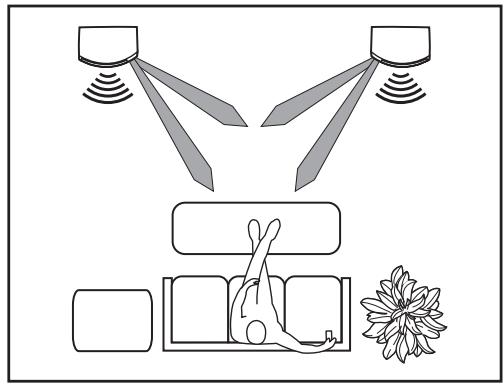

Diffusion sonore des enceintes 301 et 201 série V

Figure 4

Enceintes 301^® série V

Enceintes 201^® série V

Nettoyage des enceintes

Nettoyez la surface des enceintes avec un chiffon doux et humide. N'utilise aucun aérosol à proximité du système et ne laissiez aucun liquide pénétrer par une des ouvertures. De même, n'utilise pas de solvants, de produits chimiques ou de liquides de nettoyage contenant de l'alcool, de l'ammoniac ou des abrasifs.

Les grilles d'enceintes ne nécessitentaucun entretien particulier. Vous pouvez les aspirer avec précaution,afin d'en retarder la poussière.

Recherche de défaut

Problème	Action à entreprises
Absence de son	• Assurez-vous que l'ampli/tuner est bien raccordé sur le secteur et qu'il est en marche. • Vérifiez que la prise secteur murale est correctement alimentée. • Débranchez tout casque raccordé sur la prise jack prévue à cet effet. • Assurez-vous que la fonction « MUTE » (Silence) de l'ampli/tuner n'est pas activée. • Reportez-vous au guide d'utilisation fourni avec votre ampli/tuner. • Vérifiez les connexions des enceintes et de l'ampli/tuner. Se reporter au « Raccordements des enceintes » à la page 6. Corrigez toutes les erreurs de câblage.
Aucun son ne sort d'une des enceintes	• Débranchez l'enceinte qui fonctionne de l'ampli/tuner. • Débranchez le cable de l'enceinte ne fonctionnant pas du bornier de l'ampli/tuner et rebranchez celui-ci sur l'autre voie (l'enceinte fonctionnant correctement était préalablement raccordée sur cette voie). - si l'enceinte « en panne » se met à fonctionner, le problème provient de l'ampli/tuner. - si l'enceinte « en panne » ne fonctionne toujours pas, continuer la procédure ci-dessous. • Débranchez le cable de l'enceinte fonctionnant correctement. Connectez celui-ci sur l'enceinte « en panne » et sur l'autre voie de l'ampli/tuner. - si l'enceinte se met à fonctionner, le problème provient de son cable initial. - si l'enceinte ne fonctionne pas, c'est elle qui est la cause du problème.
Une distorsion est audible sur l'une des enceintes	• Suivez la même procédure que celle déscrite ci-dessous, lorsqu'un problème d'absence de son est rencontres.
Manque de basses ou d'aigus	• Agissez sur les réglages de graves et d'aigus de l'ampli/tuner. • Vérifiez les connexions pour vous assurer que la mise en phase est correcte (le + au + et le - au -). Se reporter au « Raccordements des enceintes » à la page 6. • Déplacez les enceintes plus pres ou plus loin des murs ou de toute autre surface réfléchissante. • Ne pas placer les enceintes exactement à égale distance du plancher et du plafond ou de toute autre surface réfléchissante.

Service clients

Si les solutions proposées ici ne vous permettent pas d'éliminer la panne, contactez votre revendeur Bose® agréé en vue d'une réparation. Pour obtenir plus d'informations ou une réparation directe de Bose, reportez-vous à la liste des numérios de téléphone fournie avec vos enceintes. Bose Corporation fera tous les efforts possibles pour résoudre vos problèmes, dans la limite des termes relatifs à votre garantie.

Durée de la garantie

Les enceintes Bose 201^® et 301^® série V Direct/Reflecting^® sont couvertes par une garantie limitée transférable. Les conditions détaillées de la garantie sont notées sur la carte de garantie accompagnant votre système. Veuillez replir la section « Information » de la carte et la renvoyer par courrier à Bose.

\section*{Caracteristiques techniques}

\section*{Caracteristiques}

Technologie d'enceinte Direct/Reflecting

Enceinte avec évent accordé

Contrôle qualité sur banc informatisé Syncom®

Informations complémentaires sur les haut-parleurs

201®: 1 woofer 16,5 cm / 1 tweeteter 5 cm.

301^ : 1 woofer 20~cm / 2 tweeters haute sensibilité 5~cm

Compatibilité / Impédance

201 : compatible avec les amplificateurs et ampli/tuner dont la puissance est comprise entre 10 et 120 W par canal. Impédance 4 à 8 Ohms.

301 : compatible avec les amplificateurs et ampli/tuner dont la puissance est comprise entre 10 et 150 W par canal. Impédance 4 à 8 Ohms.

Coffret d'enceinte

Coffret en bois revêtu polymère et vinyle avec finition noir ou merisier clair.

Dimensions / Poids

201:H 20 cm x L 35 cm x P 22 cm

Chaque enceinte, non emballée: 5 kg.

Paire d'enceintes en carton : 11,4 kg.

301:H 25 cm x L 36 cm x P 25 cm

Chaque enceinte, non emballée: 5,7 kg.

Paire d'enceintes en carton : 13 kg.

Accessoires optionnels

Les pieds Bose® FS-01 et supports muraux WB-3 sont conçus pour être utilisés avec les enceintes Direct/Reflecting 201 et 301 série V. Pour toute information complémentaire ou commande d'accessoires, contactez votre revendeur Bose agrée. Pour contacter Bose directement, reportez-vous à la liste des numérios de téléphone fournie avec vos enceintes.

A. Pied d'enceinte Bose

FS-01
