FOIRE AUX QUESTIONS - KIT D ENCEINTES CENTRALE SURROUND VCS-30 BOSE

Comment puis-je connecter ma BOSE VCS-30 à mon système audio ?

Pour connecter votre BOSE VCS-30, utilisez les câbles audio fournis et branchez-les aux sorties de votre amplificateur ou récepteur. Assurez-vous de respecter les codes de couleur pour les connexions.

Que faire si le son de l'enceinte centrale est faible ?

Vérifiez le niveau de volume de votre récepteur ou amplificateur et assurez-vous que l'enceinte est correctement connectée. Vous pouvez également ajuster les paramètres de balance pour augmenter le son de l'enceinte centrale.

Mon enceinte BOSE VCS-30 grésille, que dois-je faire ?

Le grésillement peut être causé par des câbles mal connectés ou défectueux. Vérifiez toutes les connexions et remplacez les câbles si nécessaire. Si le problème persiste, contactez le service client de BOSE.

Est-ce que je peux utiliser la BOSE VCS-30 avec d'autres marques d'enceintes ?

Oui, la BOSE VCS-30 peut être utilisée avec d'autres marques d'enceintes, mais il est recommandé d'utiliser des enceintes compatibles pour une meilleure harmonie sonore.

Comment puis-je régler les paramètres audio pour ma BOSE VCS-30 ?

Les paramètres audio peuvent être réglés via votre récepteur ou amplificateur. Consultez le manuel de votre appareil pour plus d'informations sur les réglages spécifiques pour les enceintes centrales.

Que faire si l'enceinte ne fonctionne pas du tout ?

Vérifiez d'abord les connexions des câbles et assurez-vous que l'enceinte est alimentée. Testez l'enceinte avec un autre récepteur ou amplificateur pour déterminer si le problème vient de l'enceinte ou de l'appareil source.

Comment nettoyer ma BOSE VCS-30 ?

Utilisez un chiffon doux et sec pour nettoyer l'enceinte. Évitez les produits chimiques et l'eau pour ne pas endommager les composants électroniques.

Y a-t-il une garantie pour la BOSE VCS-30 ?

Oui, la BOSE VCS-30 est généralement couverte par une garantie d'un an. Consultez le manuel de l'utilisateur pour les détails spécifiques concernant la garantie.

Comment puis-je obtenir un support technique pour ma BOSE VCS-30 ?

Pour obtenir un support technique, vous pouvez visiter le site web de BOSE ou contacter le service client par téléphone ou par e-mail. Préparez votre numéro de modèle pour une assistance rapide.

MODE D'EMPLOI KIT D ENCEINTES CENTRALE SURROUND VCS-30 BOSE

Notice d'utilisation

Positionnement de l'enceinte centrale 6

Positionnement des enceintes arrière (surround) 7

Raccordement des enceintes 8

Choix du câble d'enceinte

Utilisez correctement les câbles de raccordement d'enceinte.

Réalisation des connexions 9

Vérification des raccordements 10

Fixation murale des enceintes 11

Réglage des paramètres sonores surround 12

Obtenir un son Home Cinema réaliste 12

Réglage d'un ampli-tuner Pro-Logic 12

Utilisation du signal test 12

Réglages des graves et des aigus 12

Réglage d'un ampli-tuner Dolby Digital 13

Son intermittent 13

eference 14

Recherche de défauts 14

Service Client 14

Entretien des enceintes 15

Durée de la garantie 15

Informations techniques

Informations personnelles

Les numéros de série sont situés au dos de chaque enceinte.

Nombre de série de l'enceinte centrale :

Nombre de série des enceintes arrière (surround) :

Nom du revendeur :

Numéro de téléphone du revendeur : _ Date d'achat : _

Nous vous recommandons de conserver votre facture et votre carte de garantie avec cette notice d'utilisation.

©2003 Bose Corporation. Aucune partie de ce document ne peut être reproduite, modifiée, distribuée ou utilisée sans permission écrite préalable.

Dolby est une marque de fabrique de Dolby Laboratories Licensing Corporation.

Avant-propos

Nous vous remercions d'avoir choisi ces enceintes Home Cinema Bose. L'enceinte centrale VCS-10™ et le système d'enceintes centrales/arrière VCS-30™ Series II sont spécialement prévus pour restituer le son issu de pistes audio associées à un support vidéo. Ces enceintes sont conçues pour offrir des performances optimales avec des amplis-tuners ou amplificateurs audio-vidéo (A/V) disposant de cinq sorties HP.

Chaque emballage contient une enceinte centrale. Son blindage magnétique vous permet de la placer directement au-dessus, sur ou en dessous de votre téléviseur, sans que l'image de celui-ci soit perturbée. L'enceinte assure une reproduction fidèle et parfaitement définie de la piste sonore centrale. Des enceintes supplémentaires, disposées sur l'avant de la pièce, sont chargées des voies audio droite et gauche issues du média vidéo.

En plus de l'enceinte centrale, le système VCS-30 Series II comprend deux enceintes surround. Elles sont destinées à être placées à l'arrière de la zone d'écoute. Des supports spécifiquement adaptés sont livrés avec l'ensemble, afin de simplifier l'installation murale des enceintes.

Lisez attentivement et suivez les instructions contenues dans cette notice. Elles vous aideront à mettre en œuvre et à utiliser de manière appropriée les enceintes de votre nouveau système Home Cinema. Ainsi, votre plaisir auditif et visuel sera total.

Déballage

Déballez soigneusement les différents éléments contenus dans le carton. Conservez tous les matériaux d'emballage en cas d'utilisation ultérieure. Vérifiez le contenu du carton (Figure 1, A ou B).

Si l'une des enceintes semble endommagée, n'essayez pas de la faire fonctionner. Remettez tous les éléments dans le carton d'origine et avertissez immédiatement Bose ou votre revendeur agréé.

Remarque : Profitez-en pour noter dès maintenant les numéros de série qui figurent au dos de chaque enceinte. Inscrivez-les sur votre carte de garantie et à la page 3 de cette notice.

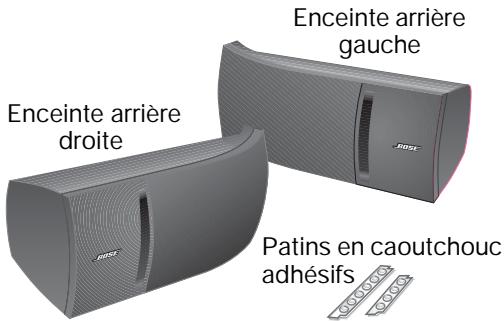

A. Contenu de l'emballage de l'enceinte VCS-10

Notice d'utilisation

B. Contenu de l'emballage du système d'enceintes VCS-30 Series II

Kit de fixation

Notice d'utilisation

Positionnement de l'enceinte centrale

Celle-ci assure la reproduction sonore du canal central, tout en n'occupant que peu d'espace. Ses dimensions réduites vous permettent de la poser directement sur votre téléviseur, ou encore au-dessus ou en dessous de celui-ci (Figure 2). Des patins en caoutchouc assurent sa stabilité. Son blindage magnétique empêche que l'image vidéo ne soit perturbée.

ATTENTION : L'enceinte VCS-10® n'est pas conçue pour être placée sur le côté, verticalement ou fixée sur un mur. Sa partie supérieure n'est pas prévue pour supporter un poids quelconque, qui pourrait de plus nuire à ses performances. Assurez-vous qu'aucun débris, aucune projection d'eau provenant d'une plante ou qu'aucun objet placé sur une étagère au-dessus de l'enceinte ne puisse l'endommager en tombant. ATTENTION : Ne posez pas l'appareil à proximité de sources de chaleur telles que : radiateurs, bouches de chauffage pulsé, poêle ou autres appareils (amplificateurs y compris) dégageant de la chaleur.

Pour obtenir un environnement sonore fidèle, suivez les indications ci-dessous :

• Placez l'enceinte sur le téléviseur ou à proximité immédiate de celui-ci et centrez-la par rapport à l'écran. Assurez-vous que la surface sur laquelle elle est posée soit plane.
• Au besoin, disposez des patins de caoutchouc supplémentaires sous l'enceinte, à une certaine distance des bords, pour améliorer la stabilité (Figure 3).

ATTENTION : Assurez-vous que l'enceinte centrale est bien stable et ne dépasse pas de son support. Si nécessaire, utilisez d'autres patins de caoutchouc pour l'empêcher de basculer ou de tomber d'un téléviseur qui ne serait pas parfaitement de niveau.

Figure 2

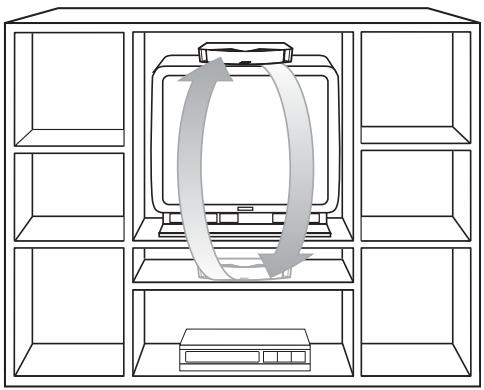

Autre emplacement possible de l'enceinte centrale

Figure 3

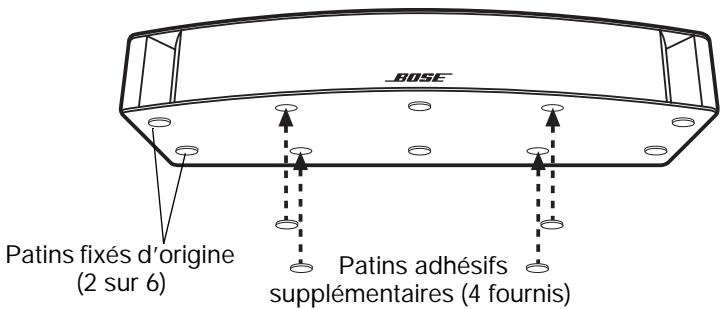

Ajout facultatif de patins adhésifs supplémentaires sous l'enceinte centrale.

Positionnement des enceintes arrière (surround)

Les enceintes surround du système VCS-30® Series II servent à la reproduction des effets sonores surround en provenance de l'arrière de la zone d'écoute (Figure 4).

Figure 4

Autres

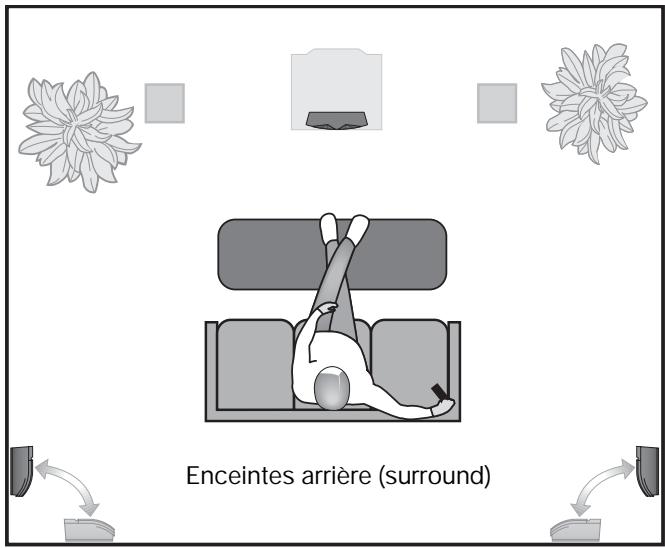

Emplacements possibles pour les enceintes arrière.

Les enceintes peuvent être fixées au mur à l'aide des supports fournis. Si vous utilisez ceux-ci, reportez-vous aux schémas correspondants fournis en annexe. Ne raccordez pas les enceintes avant d'avoir lu ces instructions.

Vous pouvez également installer les enceintes sur une table ou une étagère, en position horizontale ou verticale.

ATTENTION : Ne posez pas l'appareil à proximité de sources de chaleur telles que : radiateurs, bouches de chauffage pulsé, poêle ou autres appareils (amplificateurs y compris) dégageant de la chaleur.

Pour obtenir une répartition sonore fidèle :

• Placez les enceintes sur l'arrière de la zone d'écoute (hors de votre champ visuel), contre le mur du fond ou sur les murs latéraux.
• Placez les deux enceintes à la même hauteur.
• Espacez-les autant que la pièce le permet.
• Si vous fixez les enceintes sur leurs supports, assurez un dégagement suffisant afin de pouvoir serrer les vis.

Figure 5

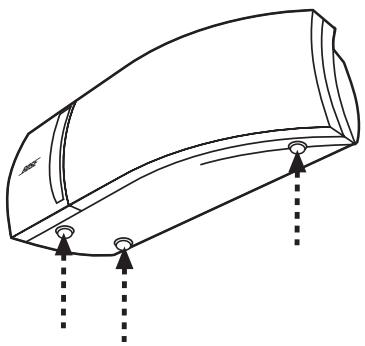

Ajout de patins adhésifs sous les enceintes arrière.

Raccordement des enceintes

ATTENTION : Avant toute connexion, éteignez votre ampli-tuner ou votre amplificateur et débranchez son cordon secteur. Dans le cas contraire, vous risquez d'endommager votre système. ATTENTION : N'utilisez jamais un cordon secteur coupé ou détérioré, sous peine d'endommager l'un des éléments du système. Remarque : Avant de faire cheminer un câble d'enceinte à travers un mur ou sous un plancher, vérifiez les règles de construction et de sécurité applicables à l'immeuble. N'hésitez pas à consulter un électricien.

Si le canal central de l'ampli-tuner n'est pas amplifié, vous devez raccorder ce dernier à un amplificateur. Utilisez un câble équipé de prises RCA. Reliez la sortie correspondant au canal central de l'ampli-tuner à l'entrée de l'amplificateur. Raccordez ensuite l'enceinte directement à l'amplificateur (et non à l'ampli-tuner).

Choix du câble d'enceinte

Il est important d'utiliser un câble d'enceinte de section appropriée. Un câble standard (2 conducteurs 0,75 mm²), disponible dans les magasins de bricolage ou d'électricité, convient à la plupart des applications. Si les enceintes se trouvent à plus de 9 m de l'ampli-tuner ou de l'amplificateur, consultez le tableau suivant ou renseignez-vous auprès de votre revendeur Bose agréé.

Longueur

0,75 mm² : 9 m maximum. 1,5 mm² : 14 m maximum. 2 mm² : 21 m maximum.

• Basée sur une variation maximale de la réponse en fréquence de ±0,5 dB.

Dénudez chaque extrémité des deux conducteurs sur environ 12 mm. Torsadez les extrémités dénudées de chaque conducteur, de façon à ce qu'aucun brin ne puisse provoquer un court-circuit entre les deux bornes.

Utilisez correctement les câbles de raccordement d'enceinte

Ceux-ci sont constitués de deux conducteurs isolés. La gaine de l'un d'eux est rayée, annelée ou striée. Le conducteur ainsi repéré sert toujours à la liaison positive (+). Le conducteur uni sert toujours à la liaison négative (-). Ces conducteurs correspondent aux bornes rouge (+) et noire (-) des enceintes, de l'ampli-tuner ou de l'amplificateur.

Remarque : Il est parfois difficile de distinguer les conducteurs. Inspectez ceux-ci attentivement.

Réalisation des connexions

Pour raccorder le câble à l'enceinte, appuyez sur le bouton de la borne souhaitée et insérez le conducteur approprié dans le trou ainsi dégagé (Figure 6).

Raccordement sur l'enceinte centrale et les enceintes arrière

Figure 6

1. Raccordez l'une des extrémités du câble à l'enceinte.

A. Introduisez le conducteur repéré dans la borne rouge (+). B. Introduisez le conducteur uni dans la borne noire (-).

1. Connectez l'autre extrémité de ce câble sur l'ampli-tuner ou l'amplificateur (Figure 7).

A. Branchez le conducteur repéré sur la borne rouge (+). B. Branchez le conducteur uni sur la borne noire (-).

• L'enceinte centrale doit être connectée sur la sortie centrale CENTER SPEAKER de l'ampli-tuner. Si votre ampli-tuner dispose de deux sorties d'enceinte pour le canal central, utilisez indifféremment l'une ou l'autre.
• L'enceinte arrière gauch LEFT.
• L'enceinte arrière droit RIGHT.

Vérification des raccordements

Veillez à ce que la polarité de toutes les connexions soit respectée (le + au + et le - au -). Vérifiez que les brins de conducteurs différents n'entrent pas en contact d'une borne à l'autre. Cela risquerait de provoquer des courts-circuits et d'endommager les divers équipements. Reprenez toute connexion inappropriée avant de rebrancher l'alimentation de l'ampli-tuner ou de l'amplificateur.

Réalisation des raccordements

Figure 7

Fixation murale des enceintes

ATTENTION : N'installez pas les supports sur des surfaces peu résistantes ou dans lesquelles peuvent être intégrés des fils électriques ou des tuyaux de plomberie. Si vous avez des doutes, faites appel à un installateur professionnel qualifié. ATTENTION : Ne rien suspendre aux supports ou aux enceintes. Les supports sont conçus uniquement pour soutenir le poids des enceintes. Remarque : Consultez les dernières pages de cette notice pour visualiser le gabarit de montage et obtenir des informations sur les éléments de fixation. Remarque : Pour une fixation verticale, positionnez la pièce A sur le mur de manière à ce que le trou correspondant à la vis C se trouve dirigé vers le bas. Serrez bien toutes les vis. Remarque : Pour tirer pleinement parti des possibilités de l'enceinte Stereo Everywhere (« Stéréo partout »), il est nécessaire de la monter horizontalement.

1. Tout en maintenant le gabarit de montage en place, marquez les trous de fixation. Si vous prévoyez de faire passer le câble d'enceinte à travers le mur, marquez également le trou par lequel celui-ci doit déboucher.
2. Percez les trous en fonction des éléments de fixation choisis.
3. Fixez la pièce A du support sur le mur et la pièce B à l'arrière de l'enceinte (Figure 8).
4. Fixez l'enceinte en introduisant la partie B du support dans la partie A, puis en solidarisant le tout à l'aide de la vis C. Pour modifier l'orientation, desserrez légèrement la vis C, rectifiez la position de l'enceinte, puis resserrez ladite vis.

Installation du support d'enceinte

Figure 8

Obtenir un son home cinéma réaliste

Chaque enceinte ne produit que le message sonore issu de votre ampli-tuner. Lors de la diffusion d'un programme surround, les enceintes avant et centrale produisent presque constamment un signal sonore, alors que les enceintes arrière peuvent rester parfois silencieuses.

Réglage d'un ampli-tuner Pro-Logic

Pour les applications vidéo, vérifiez que vous avez bien sélectionné l'option NORMAL (figure 9) du mode SURROUND SOUND (son surround). Vous pouvez appuyer sur le bouton « Loudness » (Bass Boost ou Super Bass sur certains appareils) pour voir si vous préférez ce type de son avec le signal vidéo.

Figure 9

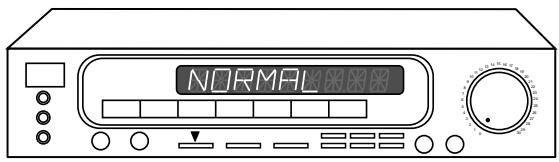

Mode surround NORMAL sélectionné sur l'ampli-tuner ou l'amplificateur.

Utilisez le signal test de votre ampli-tuner pour vérifier les raccordements et le réglage de volume des différentes enceintes.

Utilisation du signal test

1. Grâce à la télécommande, déclenchez le signal test (test tone ON).
2. Vérifiez si ce signal est audible sur chaque enceinte, au fur et à mesure qu'il se déplace de l'une à l'autre. Les deux enceintes arrière doivent délivrer ce son simultanément.
3. Réglez le volume correspondant aux enceintes centrale et arrière de sorte qu'elles produisent la même intensité sonore dans la zone d'écoute.

La marche à suivre peut varier selon la marque et le modèle de votre ampli-tuner. Pour de plus amples informations sur l'emploi du signal test, consultez le manuel d'utilisation de votre appareil.

Réglages des graves et des aigus

Les meubles capitonnés, la moquette murale et les rideaux absorbent les aigus. Un tel environnement peut aboutir à un son sourd, où les basses sont prédominantes. Au contraire, les planchers, les murs ainsi que les meubles nus peuvent rendre le son strident. Écoutez attentivement vos enceintes et réglez les graves et les aigus de manière optimale. Utilisez les commandes appropriées de votre ampli-tuner.

Réglage d'un ampli-tuner Dolby Digital

Vos enceintes VCS-10® ou VCS-30® sont compatibles avec les amplis-tuner Dolby Digital. Au moyen du menu Dolby Digital apparaissant à l'écran, sélectionnez l'option SMALL, tant pour la sortie de l'enceinte centrale que pour celles des enceintes arrière (surround).

Sortie enceinte de l'ampli-tuner	Réglage approprié
Centre	SMALL
Arrière gauche et droite (pour le système VCS-30 Series II)	SMALL

Pour utiliser correctement le signal test, afin de vérifier les raccordements et le réglage de volume pour chaque enceinte, consultez le manuel d'utilisation de votre ampli-tuner.

Son intermittent

Les enceintes centrales VCS-10 et VCS-30 sont équipées d'un circuit électronique perfectionné qui les protège automatiquement contre les surcharges.

Lorsque ce circuit est déclenché, en une fraction de seconde, il coupe et rétablit alternativement le fonctionnement de l'enceinte, jusqu'à disparition de la surcharge. Pendant toute la durée de celle-ci, le son délivré est donc intermittent.

Si vous percevez un tel son, baissez le volume pour éliminer la surcharge. L'enceinte revient à son fonctionnement normal dès que le réglage de niveau redescend à une valeur appropriée.

Remarque : Ce problème ne devrait survenir que si l'ampli-tuner est en surcharge et qu'il provoque une distorsion du signal. Ce même phénomène peut se produire lorsque l'enceinte centrale est raccordée à un amplificateur capable de délivrer une puissance largement supérieure aux 100 W par canal, comme indiqué dans la rubrique « Compatibility » à la page 15.

Recherche de défauts

Problème	Action à entreprises
Aucun son audible	• Vérifiez la commande de volume. • Vérifiez que l'ampli-tuner ou l'amplificateur est bien branché et qu'il est en service. • Vérifiez tous les raccordements (voir page 10). • Assurez-vous que la fonction MUTE (silence) n'a pas été sélectionné. • Contrôlez que le casque n'est pas branché sur l'ampli-tuner.
Les enceintes centrale ou arrière ne fonctionnent pas	• Vérifiez que l'ampli-tuner dispose d'un canal central et de canaux arrêté amplifiés. • Assurez-vous que votre ampli-tuner est correctement régle (voir page 12 et page 13). • Contrôlez que le programme délivré par la source audio est bien encodé en surround. • Vérifiez les raccordements d'enceintes (voir page 10). • Si votre ampli-tuner est de type Pro-Logic, assurez-vous qu'il est bien connecté à l'aide d'un cable stéreo RCA à une source elle-même stéreo (dévelopseur, magnétoscope, lecteur DSS ou de disques laser videoo). • Si l'ampli-tuner est directement raccordé à un télévisuer stéreo, assurez-vous que toutes les autres sources (magnétoscope, lecteur DSS ou de disques laser videoo) sont également branchées sur télévisuer avec un cable stéreo RCA. • Si votre ampli-tuner est de type Dolby Digital, voirze à ce qu'il soit directement connecté à la source sonore (lecteur DSS, DVD ou de disques laser videoo), conformément aux instructions containues dans le manuel d'utilisation.
Coupure intermittente de l'enceinte centrale	• Baissez le volume jusqu'à ce que l'enceinte fonctionne normalement. Son circuit protection automatique est sans doute activé pour prévenir une surcharge. • Vérifiez la puissance de votre ampli-tuner (voir « Compatibility » à la page 15.) • Assurez-vous que l'options NORMAL du mode Surrounddonisible sur votre ampli-tuner a bien été sélectionnée.
Distortion du son	• Vérifiez l'état des cables d'enceintes. • Réduisez le niveau de sortie en provenance du télévisuer ou des autres équipements raccordés à l'ampli-tuner ou à l'amplificateur.

Service client

Pour toute information ou réparation, appelez votre revendeur Bose® agréé ou contactez directement le Service Client de Bose.

Entretien des enceintes

ATTENTION : Si un liquide pénètre dans une enceinte, débranchez-la de l'ampli-tuner et laissez-la sécher à l'air libre. Puis, rebranchez l'enceinte et essayez-la. Si vous constatez un dysfonctionnement, débranchez de nouveau l'enceinte et appelez le Service Client Bose.

Nettoyez l'extérieur des enceintes VCS-10 ou VCS-30 à l'aide d'un chiffon légèrement humide. En cas de besoin, vous pouvez utiliser un détergent non agressif (liquide vaisselle, par exemple) en veillant à ce que le liquide ne pénètre pas dans l'enceinte au travers de la grille en tissu ou des ouïes de ventilation. Il s'agit là du seul entretien nécessaire.

Durée de la garantie

Les enceintes Bose® VCS-10 et VCS-30 Serie II sont couvertes par une garantie limitée transférable de 5 ans. Les détails de celle-ci figurent sur la carte de garantie qui accompagne les produits. Veuillez remplir cette fiche, la détacher et la renvoyer à Bose.

Caractéristiques

Enceintes à évent

Blindage magnétique de toutes les enceintes

Circuit électronique de protection pour toutes les enceintes

Contrôle qualité des enceintes centrale et arrière sur banc informatique Syncom®

Répartition des haut-parleurs dans chaque enceinte

Enceinte centrale : 4

Enceintes arrière : 2

Compatibilité

Enceinte centrale canal central délivre une puissance de sortie comprise entre 10 et 100 W / Impédance de 4 à 8 Ohms

Enceintes arrièr s canaux arrière délivrent une puissance de sortie comprise entre 10 et 80 W / Impédance de 4 à 8 Ohms

Enceinte

Polymère moulé avec évent accordé.

Dimensions / poids

Enceinte centrale : 82 (h) x 546 (l) x 152 (p) mm / 2,7 kg

Enceinte d'ambiance : 146 (h) x 280 (l) x 165 (p) mm / 1,49 kg

Enceinte VCS-10 emballée : 3,6 kg

Système d'enceintes VCS-30 Series II emballé : 9,1 kg
