LVT-3668PS - Téléviseur TOKAI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Téléviseur
Marque	TOKAI
Modèle	LVT-3668PS
Taille de l'écran	14 pouces (36 cm)
Technologie d'affichage	Tube à rayons cathodiques (CRT)
Dimensions (L x H x P)	376 x 340 x 377 mm
Poids	9 kg
Alimentation	230 V alternatif, 50 Hz
Consommation électrique	50 W
Sortie audio	Mono, 2 W RMS
Nombre de chaînes préréglées	100
Bandes de réception	VHF (Bandes I/III), UHF (Bande U), Hyperband, TV câble (S1-S41)
Fonctions principales	Recherche automatique des chaînes, réglage fin, menu audio/vidéo, minuterie d'arrêt (SLEEP), minuterie de réveil (ALARM), verrouillage enfants, liste de chaînes favorites, sélection 4/3 ou 16/9, télétexte (optionnel)
Entrées externes	Péritel (EXT)
Nettoyage	Chiffon doux et sec. Ne pas utiliser de produits chimiques ou abrasifs.
Sécurité	Ne pas ouvrir le téléviseur. Débrancher avant nettoyage. Confier toute réparation à un technicien qualifié.
Pièces détachées et réparabilité	Faire appel à un revendeur agréé ou à un technicien TV.

FOIRE AUX QUESTIONS - LVT-3668PS TOKAI

Comment allumer le téléviseur ?

Appuyer sur le bouton MARCHE sur la façade. Un voyant rouge s'allume, le téléviseur est en veille. Appuyer sur une touche numérique ou sur les touches P ou P de la télécommande pour afficher un programme.

Comment mettre le téléviseur en veille ?

Appuyer sur la touche Veille en haut de la télécommande. Le voyant rouge reste allumé. Pour sortir de veille, appuyer sur une touche numérique ou sur P ou P. Si aucun signal pendant 4 minutes, l'appareil passe automatiquement en veille.

Comment sélectionner une chaîne TV ?

Utiliser les touches numériques de la télécommande. Pour un numéro à deux chiffres, appuyer sur la touche -- puis composer le numéro. Vous pouvez aussi utiliser les touches P ou P pour parcourir les chaînes.

Comment régler le volume ?

Appuyer sur les touches VOL+ et VOL- de la télécommande. La barre de volume s'affiche en bas de l'écran.

Comment couper le son momentanément ?

Appuyer sur la touche SOURDINE. Le son est interrompu et un symbole apparaît à l'écran. Pour rétablir le son, appuyer à nouveau sur SOURDINE ou sur VOL+ ou VOL-.

Comment accéder au menu de réglage des programmes ?

Appuyer sur la touche PROG de la télécommande. Ce menu permet la recherche automatique, le réglage fin, la sélection du système (PAL/SECAM) et la mémorisation des stations.

Comment régler la luminosité, le contraste, la couleur et la netteté ?

Appuyer sur la touche JAUNE (VIDEO) de la télécommande pour ouvrir le menu Vidéo. Utiliser les touches P ou P pour sélectionner la fonction (luminosité, couleur, contraste, netteté), puis ajuster avec la touche VOL+ ou VOL-. Appuyer sur ROUGE pour mémoriser.

Comment utiliser la minuterie d'arrêt programmable (SLEEP) ?

Appuyer sur la touche BLEUE (EXTRA) pour afficher le menu Caractéristiques Particulières. Sélectionner SLEEP avec les touches P ou P, puis régler la durée de 0 à 90 minutes par pas de 10 minutes avec la touche VOL+. L'indication SLEEP clignote la dernière minute.

Comment activer le verrouillage enfants ?

Appuyer sur la touche BLEUE (EXTRA), sélectionner VERR. PRG. (LOCK PRG.) avec les touches P ou P, puis appuyer sur VOL+ pour verrouiller la chaîne courante. Pour déverrouiller, appuyer sur VOL-. Le verrouillage désactive l'écran et le son sur la chaîne verrouillée.

Que faire si le téléviseur ne s'allume pas ?

Vérifier que le câble d'alimentation est branché et que la prise électrique fonctionne. Vérifier que la télécommande a des piles. Si le voyant rouge ne s'allume pas, contacter un technicien. Ne jamais tenter de réparer soi-même l'appareil.

MODE D'EMPLOI LVT-3668PS TOKAI

Chaque fois que l'on appuie sur une touche de la télécommande, un voyant rouge clignote sur la façade du téléviseur.

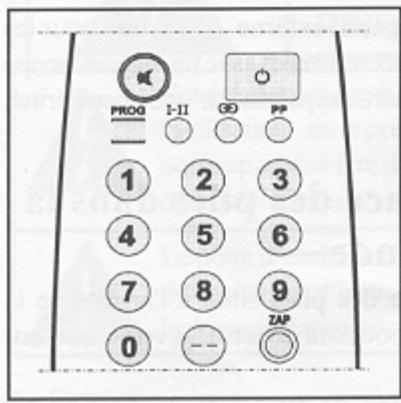

Mise en service du téléviseur

Appuyer sur le bouton MARCHE sur la façade du téléviseur. - Un voyant rouge s'allume sur le téléviseur. Le téléviseur est en Veille. Appuyer sur une touche numérique ou sur ou sur la télécommande. Le programme apparait.

Mise en veille

Appuyer sur la touche Veille en haut de la télécommande pour couper temporairement le téléviseur. Le voyant rouge du téléviseur reste allumé. Appuyer sur une touche numérique ou sur P ou P pour remettre en route le téléviseur. Si, pendant une période de 4 minutes, il n'y a aucune réception de signal, l'appareil passe automatiquement en veille. Notre téléviseur consomme de l'énergie en mode veille et la consommation d'énergie contribue à la pollution de l'air et de l'eau. Nous vous conseillons d'éteindre votre téléviseur la nuit que de le laisser en veille. Vous économisez de l'énergie et le tube à rayons cathodiques se démagnetise, ce qui maintient une bonne qualité d'image.

Sélection des chaînes TV

Choisir le canal du téléviseur au moyen des touches numériques ou avec la touche ou de la télécommande. Pour un numéro de chaîne à deux chiffres, appuyer sur la touche "--, "--" apparait sur l'écran. Composer alors le numéro de chaîne.

Réglage du volume

Appuyer sur la touche VOL

Coupure momentanée du son " (SOURDINE)"

Appuyer sur la touche apparait sur l'écran.

Le son est momentanément interrompu.

Appuyer à nouveau sur ou sur < VOL ou VOL> pour rétablir le son.

Il est possible d'utiliser la fonction Sourdine alors qu'un menu est activé.

Système de menus

Votre téléviseur a été conçu avec un système de menus, dans le but de manipuler aisément le système multi-fonctions. Le réglage du téléviseur est assuré par un choix de commandes visualisées sur l'écran:

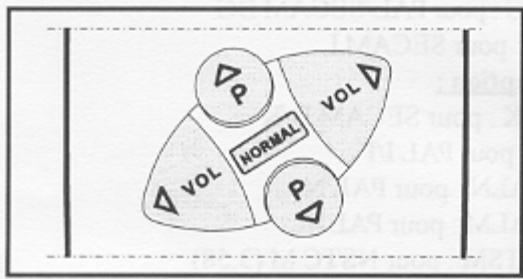

Fonctionnement général des menus

Afin de minimiser le nombre de touches de la télécommande, les fonctions les moins fréquemment utilisées sont accessibles par des menus simples. Les menus sont commandés par les touches suivantes :

Touche PROG: Pour désirsir le menu Programme. On emploie ce menu pour le réglage des canaux, le besoin du système, le besoin de la Bande, le Contrôle Automatique des Fréquences (CAF), le réglage fin et la mise en mémoire d'une station dans un numéro de chaine déterminée.

Pour sortir d'un menu, appuyer sur la touche TV.

Touche ROUGE: Pour la mise en mémoire des réglages.

Touche VERTE: Pour sélectionner le menu Audio. On emploie ce menu pour régler le volume.

Touche JAUNE: Pour sélectionner le menu Vidéo. On emploie ce menu pour régler les niveaux de luminosité, de couleur, de contraste et de netteté.

Touche BLEUE: Pour sélectionner le menu Caractéristiques Particulières. On emploie ce menu pour régler la minuterie d’arrêt programmable, la minuterie de réveil et le verrouillage enfants.

Chaque menu est expliqué en détail plus loin. Ci-dessous est décrite la manière d'utiliser le système de menus.

Activation et désactivation des menus

• Appuyer sur la touche PROG ou sur les touches couleur de la télécommande. Le menu concerne apparait.
• Utiliser les touches ou pour faire un choix des fonctions du menu.

La sélection opérée s'allume. Appuyer sur pour procéder au réglage de la fonction.

Appuyer sur la touche ROUGE pour mettre en mémoire les réglages. Appuyer sur la touche TV pour désactiver le menu.

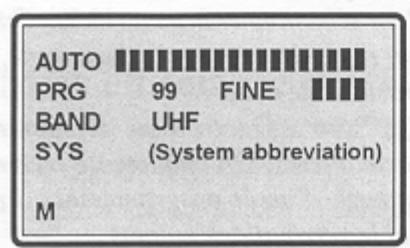

Menu programme

Le menu programme apporte les fonctions de réglage et de besoin de la norme du système de diffusion. Ce menu n'est pas accessible quand un mode externe est activé.

• La recherche automatique des stations (dans les deux directions) démarre par la fonction AUTO. Avant de démarrer la recherche, on peut sélectionner une des bandes (VHF1, VHF3 ou UHF) à l'aide de la fonction BAND.
• Après avoir trouvé une station, il est possible, si nécessaire, de procéder à un réglage fin au moyen de la fonction FINE.
• Le choix du système parmi ceux acceptés par le téléviseur est assuré par la fonction SYS. Les abréviations des systèmes sont les suivantes :

• DK : pour SECAM D/K I: pour PAL I/T
• PALN: pour PALN
• PALM: pour PALM
• NTSM : pour NSTCM (3,58)
• NST4 : pour NSTC 4,43

Pour sélectionner le système approprié, appuyer sur la touche dans la fonction SYS. Selon le modèle de téléviseur, il est possible de sélectionner par la fonction un ou plusieurs des systèmes ci-dessus (Si votre téléviseur ne possède qu'un seul système, il n'est pas possible de faire d'autres sélections).

• Le numéro de la chaîne mis en mémoire pour la station trouvée est sélectionné par la fonction PRG.
• Enfin, on utilise la touche ROUGE pour mettre en mémoire la station et les réglages associés.

Choix des réglages de l'image

Lors de la fabrication, trois types de réglage d'image ont été prédéfinis. On peut choisir entre ces trois différents réglages au moyen de la touche NORMAL de la télécommande.

Commande spécifique de l'image

Les réglages de l'image peuvent prendre trois valeurs différentes.

1. Réglage normal

Les valeurs de réglage de l'image sont déterminées par l'utilisateur final. Il est possible de modifier ces valeurs quand on change les réglages de l'image.

2. Réglement normal + (jour)

Dans ce mode, on emploie des réglages d'usine comme valeurs de réglage d'image.

Ajustement des réglages de l'image

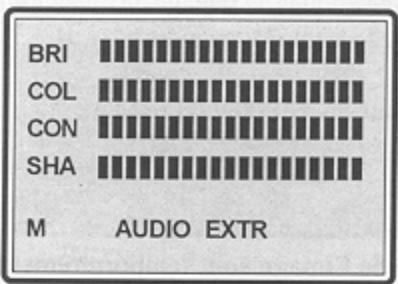

Appuyer sur la touche JAUNE de la télécommande. - Le menu Video apparait. Appuyer sur la touche ou pour sélectionner l'une des fonctions: luminosité, couleur, contraste ou netteté. Appuyer sur la touche pour régler le champ sélectionné. - Appuyer sur la touche ROUGE pour mettre en mémoire les réglages. Appuyer sur la touche TV pour désactiver le menu.

Réglage des nuances

(Seulement sur les modèles équipés du système NTSC)

Appuyer sur la touche pour sélectionner l'option NUANCES. Appuyer sur la touche < VOL ou VOL> pour régler l'équilibrage des couleurs afin d'obtenir la répartition optimale des couleurs sur l'écran.

Rappel des réglages personnellement préférés

Il y a rappel des réglages de Préférence Personnelle lors de la mise en route du téléviseur (pas à partir de la position veille).

Vous pouvez les rappeler vous-même en appuyant sur la touche PP.

1. PP fonctionne également si un menu est visualisé.
2. PP rappelle à la fois les préreglages audio et vidéo.

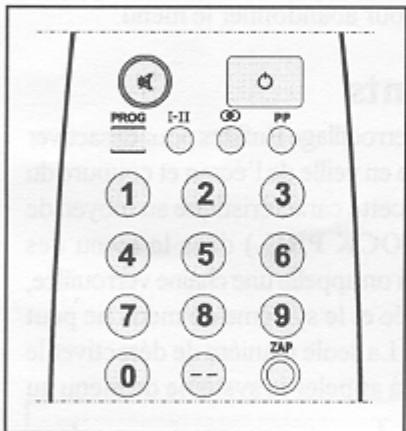

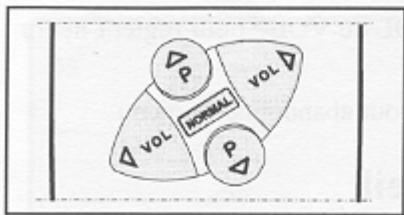

Caractéristiques d'image à l'écran

L'écran est désactivé pendant 500 msec à chaque changement de chaîne. - À chaque changement de chaîne, le numéro de la chaîne est visualisé en haut à droite de l'écran; l'état du son est visualisé en bas de l'écran. - La nature de la commande spécifique de l'image (Normal, Normal + ou Normal-) est visualisée en bas de l'écran. - La commande de volume à partir de la télécommande uniquement est visualisée sous la forme d'une barre au bas de l'écran. L'état du téléviseur visualise en haut et à droite de l'écran les informations, du numéro de la chaîne en cours, du son, du format image, du système et de la bande.

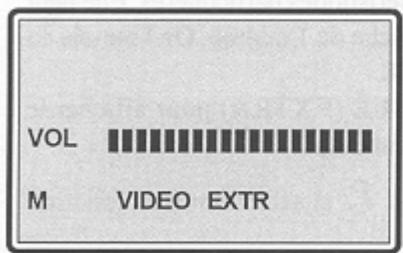

Menu audio

On peut avoir accès au menu Audio en appuyant sur le bouton VERT (AUDIO). Au moyen du menu audio, on peut régler le volume. Appuyer sur la touche pour régler la fonction sélectionnée.

Caractéristiques principales

Commande directe de la fonction audio (Touché individuelle sur la télécommande).

• Fonction Préférence Personnelle. Volume. Sourdine.

Volume

On peut commander le volume dans le menu audio ou par la télécommande.

Coupure son (SOURDINE)

Il est possible de couper temporairement les haut-parleurs au moyen de la commande SOURDINE.

On peut rétablir le son :

1. En appuyant une seconde fois sur la touche SOURDINE.
2. En appuyant sur la touche d'augmentation ou de diminution du son.
3. Quand la sourdine est désactivée, le son retrouve son réglage précédent.

Le symbole de sourdine est visualisé en permanence sur l'écran pendant le fonctionnement de la coupure.

Dans ce menu, on peut régler les caractéristiques particulières telles que minuterie d'arrêt calculable et minuterie de réveil et activer ou désactiver le verrouillage enfants. (On a accès à la liste des chaînes favorites par la fonction LISTE (touche BLEUE) et on emploie la fonction EXTERNE (touche JAUNE) pour appeler le menu des réglages externes PERITEL).

Minuterie arrêt programmable

On emploi la minuterie arrêt programmable pour éteindre le téléviseur (Position veille) après un délai défini. On peut programmer la minuterie de 0 à 90 minutes par tranche de 10 minutes. Pendant la première minute, l'indication SLEEP clignote sur l'écran pour avertir l'utilisateur.

Appuyer sur la touche BLEUE (EXTRA) pour afficher le menu Caractéristiques Particulières.

SLEEP

ALARM

LOCKPRG99

OFFSET LIST

Appuyer sur la touche ou pour sélectionner la fonction SLEEP. Appuyer sur la touche pour régler l'heure de l'arrêt programmable. Appuyer sur la touche TV pour abandonner le menu.

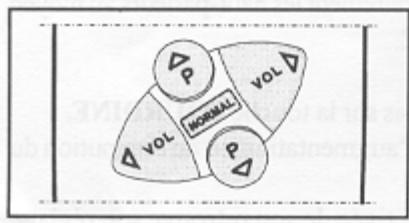

Minuterie de réveil

On programme la durée de la minuterie au moyen de la fonction Réveil dans le menu des caractéristiques particulières. Elle peut aller de 0 à 60 minutes par tranche de 1 minute. On l'annule en appuyant sur la touche ROUGE.

• Appuyer sur la touche BLEUE (EXTRA) pour afficher le menu Caractéristiques Particulières. Appuyer sur la touche P ou P et sélectionner la fonction REVEIL (ALARM).
• Appuyer sur la touche pour régler la durée de la minute. Appuyer sur la touche TV pour abandonner le menu.

Verrouillage enfants

On emploie la caractéristique Verrouillage Enfants pour désactiver une chaine déterminée par mise en voile de l'écran et coupure du son. On active et on désactive cette caractéristique au moyen de la fonction VERR. PRG (LOCK PRG.) dans le menu des caractéristiques particulières. Si on appelle une chaine verrouillée, une indication OSD est donnée et le système de menu ne peut être appelé par le clavier local. La seule manière de désactiver le verrouillage enfants consiste à appeler le système de menu au moyen de la télécommande.

• Appuyer sur la touche BLEUE (EXTRA) pour afficher le menu Caractéristiques Particulières. Appuyer sur la touche OU et sélectionner la fonction VERR. PRG. (LOCK PRG.). Appuyer sur la touche VOL> pour verrouiller la chaîne. Appuyer sur la touche < VOL pour déverrouiller la chaîne verrouillée. Appuyer sur la touche TV pour abandonner le menu.

Menu de réglages source vidéo externe

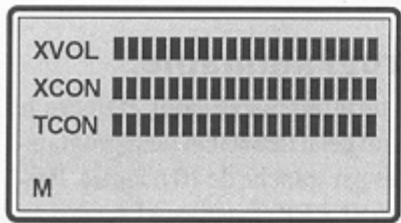

Ce menu sert à régler le volume (XVOL) et le contraste (XCON) de la source vidéo externe. On emploie la fonction TCON pour régler la brillance en mode Téletexte (en option - ne fonctionne pas sur le modèle LTV-3668PS). On utilise la touche ROUCHE pour mettre en mémoire les réglages des sources vidéo externes.

Liste des chaînes favorites

On établit une liste qui peut conserver jusqu'à huit chaînes favorites. On peut avoir accès à cette liste dans une sous-fenêtre du menu des caractéristiques particulières. La fonction COPIE (TOUCHE BLEUE) introduit le nombre de la chaîne en cours dans le premier emplacement vide de la liste. On emploie la touche ROUGE pour mettre en mémoire la liste mise à jour.

Dans le cas où la liste des chaînes favorites est vide, il est possible de permuter la chaine en cours et la chaine précédente en appuyant sur la touche ZAP (balayage de la liste des chaînes favorites). Dans le cas contraire, les numéros des chaînes de la liste sont appelés successivement à chaque pression sur la touche ZAP.

Sources externes

On utilise la touche mode externe pour se commuter sur l'une des sources externes. Les sources externes disponibles sont EXT.

Informations sur l'écran

Après pression sur la touche (+) (touche état), les informations ci-dessous peuvent apparaître brièvement sur l'écran :

) Numéro de la chaîne du téléviseur, ) Norme: MONO. ) Système et norme activée. ) Mode vidéo activé (4/3 ou 16/9).

S'il existe une transmission Teletexte valide, l'en-tête du teletexte est visualisée au bas de l'écran.

Choix du mode vidéo 4/3 ou 16/9

On emploie la touche de sélection du mode vidéo 4/3 ou 16/9 pour basculer entre les modes vidéo 4/3 et 16/9.

Raccordements

Vérifier si les équipements périphériques sont correctement raccordés et si vous les avez allumés.

Pas de solution

Eteignez et rallumez le téléviseur. N'essayez jamais de réparer vous-même un téléviseur défectueux.

Vérifiez avec votre revendeur et faites appel à un technicien TV en cas de doute.

SYSTEME TV PAL SECAM B/G L/L

CANAUX DE RECEPTION VHF (BANDES I/III)

UHF (BANDE U)

HYPERBAND

TV CABLE (S1-S20 /S21-S41)

NOMBRE DE CHAINES PREREGLEES 100

Indication de la chaîne. Visualisation sur l'écran

ENTREE ANTENNE RF. 75 Ohms (non équilibré)

TENSION D'ALIMENTATION 230 V alternatif, 50 Hz

CONSONMATION D'ENERGIE 50 W

SORTIE AUDIO Mono

Puissance de SORTIE AUDIO

(W quadratiques moyens) (10% THD 2W)

TUBE À RAYONS CATHODIQUES 14 POUCESS (36cm)

Dimensions (mm)

P 377

L 376

H 340

POIDS (kg) 9
