MODE D'EMPLOI SCENIC EDITION X100 FUJITSU SIEMENS
Pour toute question technique ou en cas de problème,
Veuillez contacter :
- Votre partenaire commercial
- Votre point de vente
Les dernières informations ainsi que les mises à jour (par exemple, les mises à jour du BIOS) concernant nos cartes mères sont à votre disposition sur Internet : http://www.fujitsu-siemens.com/mainboards
Ce manuel est imprimé sur du papier recyclé.
Remarques importantes 2 Remarques relatives aux cartes 2 Aperçu des caractéristiques 3 Spécificités techniques - Caractéristiques particulières 4
Notice succincte Monter la carte mère 6 Avant le montage 6
Ports et connecteurs 8 Ports externes 8 Ports internes et connecteurs 11
Port pour disques durs 11
Affectation des broches des ports internes 12 Réglages avec interrupteurs et cavaliers 15
Extensions / mises à niveau 16

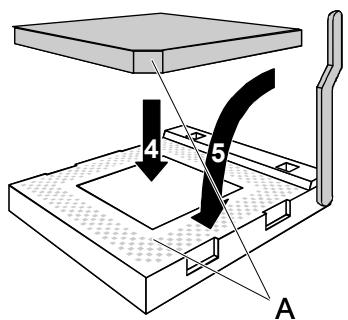

Monter/démonter le processeur 16 Monter le processeur avec refroidisseur et ventilateur (en option) 16 Étendre la mémoire vive 18
Interruptions de bus PCI - Sélection du logement PCI ajusté. 19
Remplacer la pile au lithium. 20
BIOS - Actualisation 22 BIOS-Recovery - Restaurer le BIOS système 23 Mise à jour du microcode 24 Pilotes 25
Annexe. 26
Propriétés électriques 26 Charge admise pour les ports et fusibles 26 Consommation électrique de la carte mère 26 État du système APM et ACPI, modes d'économie d'énergie 27 Révision de la carte mère et version du BIOS 28
Messages d'erreur 29
Lecteur de SmartCard - Messages d'erreur 33 Glossaire 34
Mainboard D1740
Votre carte mère est disponible en plusieurs niveaux d'équipement. Selon la configuration de votre carte mère, il est possible que certains composants matériels ne soient pas présents, bien que décrits dans le présent manuel.
Autres informations
Vous trouverez des informations sur le Setup du BIOS ainsi que des descriptions supplémentaires des pilotes dans :
les fichiers "Lisezmoi" sur votre disque dur, les disquettes de pilotes existantes, ou sur les CD "Drivers & Utilities Collection", "Drivers & Utilities" ou "ServerStart".
Pour charger la documentation, le programme Acrobat Reader doit être installé. Le programme est disponible dans le répertoire utils/acrobat du CD-Rom.
Vous trouverez d'autres informations dans les fichiers lisezmoi.txt correspondants.
Symboles
Les symboles suivants sont utilisés dans ce manuel.
signale des remarques dont le non-respect peut nuire à votre santé ou entraîner des dommages matériels.
désigne des informations et conseils complémentaires pour une utilisation adéquate du système.
signale une opération que vous devez exécuter. signifie que vous devez insérer un espace à cette position. + signifie que vous devez actionner la touche Entrée.
correspondent à des affichages à l'écran.
gras sont des textes que vous devez entrer au clavier.
Les caractères en italiques symbolisent des commandes ou des options de menu.
Les guillemets servent à identifier des titres de chapitres et différents concepts à mettre en évidence.
Remarques importantes
Si la carte mère est intégrée, vous devez ouvrir le système pour y accéder. La façon de démonter et de remonter le système est décrite
Veuillez respecter les consignes de sécurité indiquées
Un remplacement non conforme de la pile au lithium peut provoquer une explosion. Par conséquent, lisez impérativement les informations reprises dans le chapitre "Extensions / mises à niveau" - "Remplacer la pile au lithium".
En cours de fonctionnement, certains composants peuvent devenir très chauds. Veuillez en tenir compte lors de toute extension de la carte mère. Le risque de brûlure est réel !
Tel qu'il est livré, cette carte est conforme à la directive CE 89/336/CEE "Compatibilité électromagnétique".
La conformité a été testée dans une configuration typique de PC.
Lors du montage de la carte, il convient de respecter les consignes de montage spécifiques qui figurent dans le manuel d'utilisation de l'appareil.
Les câbles de données vers les périphériques doivent disposer d'un blindage suffisant.
La garantie expire si vous endommagez le système en montant ou en remplaçant des extensions. Pour obtenir des informations sur les extensions possibles, consultez notre S.A.V. ou votre revendeur.
Remarques relatives aux cartes
Pour éviter d'endommager la carte mère ainsi que les éléments et circuits qu'elle comporte, montez et démontez les cartes avec le plus grand soin et la plus grande prudence. Veillez à ce que les cartes soient insérées verticalement, sans endommager de composants, de circuits ou d'autres éléments (comme les contacts à ressort EMI par exemple).
Retirez la fiche secteur de la prise de courant à terre de protection afin que le système et la carte mère soient séparés de la tension du réseau.
Manipulez les mécanismes de verrouillage (taquet d'encastrement, boulons de centrage, etc.) avec précaution lors du remplacement de la carte mère ou de composants (module mémoire ou processeur, par exemple).
N'utilisez jamais d'objets pointus (tournevis) comme levier.
Les cartes constituées d'éléments à risque électrostatique (ESD = Electrostatic Sensitive Devices) sont signalées par l'étiquette ci-contre :
Si vous manipulez des cartes constituées d'éléments à risque électrostatique, vous devez IMPÉRATIVEMENT respecter les consignes suivantes :
- Vous devez vous décharger de l'électricité statique (en touchant un objet relié à la terre, par exemple) avant de manipuler les cartes.
- Les appareils et outils utilisés doivent être dépourvus de toute charge statique.
- Débranchez les câbles avant de connecter ou de déconnecter les cartes. Manipulez les cartes en les tenant uniquement par leurs bords.
Évitez de toucher les broches ou les circuits d'une carte.
Aperçu des caractéristiques
| Caracteristiques embarquées | D1567-A | D1561-C* |
| Chipset | Intel® 845GV | Intel® 845GV |
| Format | μATX | μATX |
| VGA | ✓ | ✓ |
| Audio / 6 canaux / S/PDIF 5.1 | ✓ / - / - | ✓ / ✓ / - |
| Vibeur sonore / Port haut-parleur intégré | ✓ / - | ✓ / - |
| LAN 1 Gigabit / 100Mbit / 10 Mbit | - / ✓ / ✓ | - / ✓ / ✓ |
| LAN ASF / avec Alert-on-LAN / Wol / Boot | - / - / ✓ / ✓ | - / - / ✓ / ✓ |
| SATA / ATA / RAID | - / ✓ / - | - / ✓ / - |
| FireWire™ / HI-SPEED USB 2.0 | - / ✓ | - / ✓ |
| Surveillance des ventilateurs PSU** / CPU / AUX1 / AUX2 | - / - / - / - | - / - / - / - |
| Commande du ventilateur PSU**/CPU/AUX1/AUX2 | - / - / - / - | - / ✓ / - / - |
| Surveillance de la température CPU/ONB1/ONB2/OFFB | - / - / - / - | ✓ / - / - / - |
| Port pour lecteur SmartCard (USB / série) | - / - | - / - |
| Support pour le clavier Fujitsu Siemens Computers avec touche de mise sous tension | - | - |
- Support technique pour PSC FMB 1.0
\section*{Caractéristiques spéciales de la carte}
| Silent Fan / Silent Fan LT | - / - | - / √ |
| System Guard / Silent Drives | - / √ | - / √ |
| Recovery BIOS / Desk Update / Multi Boot | ✓ / √ / √ | ✓ / √ / √ |
| HDD Password / USB Security | - / √ | - / √ |
| Logo Boot / Intel On Screen Branding | ✓ / √ | ✓ / √ |
Ports internes
| Ports DIMM (DDR 333 SDRAM, PC2700) | 2 (DDR333) | 2 (DDR333) |
| Port AGP (4/8x, 32 bits, 66 MHz, 1,5 V) | - | - |
| Port PCI (32 bits, 33 MHz, 5 V et 3,3 V) | 3 | 3 |
| Port CNR (type A, AC‘97 uniquely) | - | - |
| Interface Serial ATA (150 Mocplets/s) / Interface ATA (100 Mocplets/s) / Interface lecteur de disquettes | - / 2 / 1 | - / 2 / 1 |
| S/PDIF 5,1 (audio numérique)* OUT / IN | - / - | - / - |
| Ports internes (suite) | D1567-A | D1555-C |
| CD / AUX entrée audio | - / - | - / 1 |
| Panneau de commande audio 9 broches pour écouteurs, microphone | - | 1 |
| FireWire™ * (9 broches, norme Intel) | - | - |
| Ports USB* (2.0, ~480 MB/s) | 2 | 2 |
| Connexions série (FIFO, compatible 16550) | - | - |
| Ports pour ventilateurs PSU** / CPU / AUX1 / AUX2 | - / - / - / - | - / 1 / - / - |
| Port SMBus (température du boîtier) | - | - |
| Surveillance du boîtier (boîtier ouvert) | - | - |
| Alimentation électrique ATX / ATX12V / AGP Pro | 1 / 1 / - | 1 / 1 / - |
Ports externes
| VGA | 1 | 1 |
| Audio Mic. In / Line in / Line out (ou configurable via les pilotes) | 1 / 1 / 1 | 1 / 1 / 1 |
| S/PDIF 5.1 (audio numérique, cinch) OUT / IN | - / - | - / - |
| LAN (RJ-45) | 1 | 1 |
| PS/2 souris/clavier | 1 / 1 | 1 / 1 |
| FireWire™ (6 broches, port IEEE 1394) | - | - |
| Ports USB (2,0, ~480 MB/s) | 2 | 4 |
| Ports série (RS232, FIFO, compatible 16550) | 1 | 1 |
| Connexion parallele (EPP/ECP) | 1 | 1 |
- L'utilisation pour des appareils internes ou en option via le panneau de commande en face avant ou arrière n'est pas supportée par les alimentations standard.
Spécificités techniques - Caractéristiques particulières
Votre carte mère est disponible en plusieurs niveaux d'équipement. Votre carte mère présente ou supporte les caractéristiques décrites ci-après, en fonction de sa configuration.
Silent Fan LT
Un contrôleur règle le ventilateur du processeur de votre PC et empêche ainsi toutes les nuisances sonores inutiles. Le contrôleur fonctionne indépendamment du système d'exploitation et du processeur.
Silent drives
Les disques durs et les lecteurs optiques (CD-ROM, CD-RW, DVD, etc.) comptent, avec les ventilateurs, parmi les sources de bruit les plus importantes d'un PC. Dans le Setup du BIOS, vous pouvez basculer ces lecteurs dans un mode plus silencieux.
En cas de mise à jour incomplète du BIOS (suite à une panne de courant, par exemple), le BIOS système est détruit. Toutes les cartes mères de Fujitsu Siemens Computers disposent d'un 'Recovery BIOS'. Le BIOS détruit peut ainsi être facilement restauré. Vous trouverez des instructions précises dans le chapitre "BIOS-Recovery - Restaurer le BIOS système".
DeskUpdate
DeskUpdate permet une installation simple et automatisée des pilotes. Cette fonction est disponible aussi bien sur le CD "Drivers & Utilities" que sur Internet.
Multi Boot
Le BIOS des cartes mères Fujitsu Siemens Computers permet d'initialiser le système à partir de périphériques de stockage de masse de tout type. Au nombre de ces périphériques, citons les disques durs IDE mais aussi les lecteurs optiques comme, par exemple, le CD-ROM, le DVD et les lecteurs externes qui se connectent sur un port USB ou FireWire.
USB Security
USB Security est une fonction du BIOS qui offre une protection indépendante du système d'exploitation contre tout accès non autorisé au système. Quand USB Security est activé, le système peut être uniquement démarré si le MemoryBird de Fujitsu Siemens Computers est branché sur un des ports USB disponibles.
Notice succincte : Monter la carte mère
Si vous avez acheté la carte mère séparément, vous pouvez la monter sur votre système en suivant les quelques instructions ci-dessous.
Les tâches décrites ci-après présupposent une connaissance élémentaire des PC et ne peuvent être exécutées par des profanes. Si vous n'êtes pas sûr de posséder les connaissances requises, confiez ces tâches à un spécialiste.
Les illustrations des systèmes montrent des exemples de boîtiers possibles.
Avant le montage
Respectez les instructions données dans le chapitre "Remarques importantes". Vérifiez si le processeur, et l'alimentation électrique conviennent pour ce type de carte mère.
Pour les processeurs, voir le chapitre "Monter/démonter le processeur". Pour , voir le chapitre "Étendre la mémoire vive". Pour l'alimentation électrique, .
Vérifiez si la consommation de courant des ventilateurs (processeur, boîtier) n'excède pas la capacité de charge des ports ventilateurs ( ). Commencez par monter les composants absolument indispensables (carte graphique, processeur et refroidisseur, modules d'extension mémoire) et procédez uniquement aux branchements nécessaires (bloc d'alimentation, raccordements de boîtier comme le commutateur ATX, disque dur ou lecteur de disquettes). Les autres cartes et appareils ne peuvent être montés qu'une fois que la configuration minimale a été démarrée avec succès (voir le chapitre "Réglages avec interrupteurs et cavaliers").
Montage
Dans la mesure du possible, équipez déjà la carte mère, avant son montage dans le boîtier, d'un processeur, d'un refroidisseur et de modules de mémoire. Vous trouverez d'autres informations à ce sujet dans le chapitre "Monter/démonter le processeur".

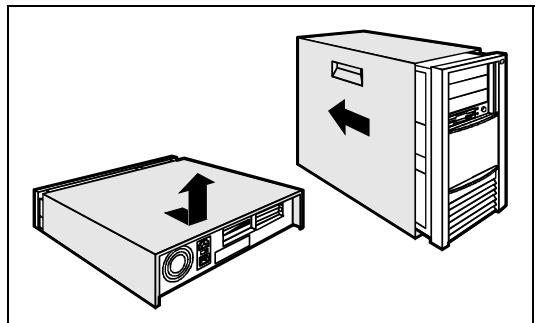

Ouvrez le boîtier en suivant les instructions reprises dans le manuel d'utilisation de votre système.
Si aucun panneau de raccordement approprié n'a été prévu dans le boîtier, montez le panneau de raccordement (1) compris dans la livraison.
Veillez à ce que le cache soit bien orienté de manière à adapter les raccordements à la carte mère par la suite.

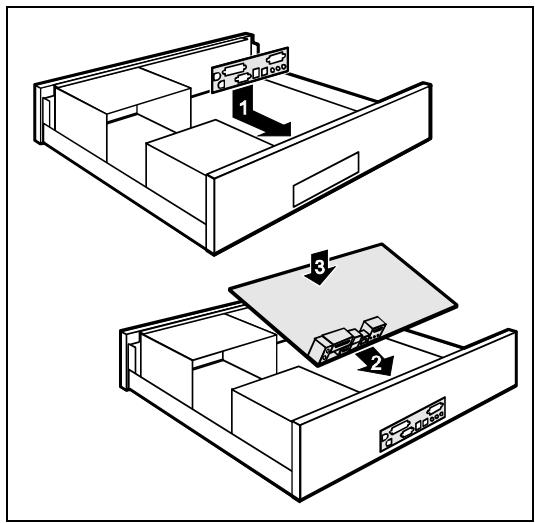

Présentez la carte mère par le côté comptant le panneau de raccordement (2) et insérez ensuite la carte dans le boîtier (3).
Veillez à ce que tous les écarteurs du boîtier soient en regard des orifices de montage de la carte mère.
Fixez la carte mère avec les vis fournies.
Raccordez les câbles d'alimentation électrique, le panneau de commande et les lecteurs de disquette aux différents ports de la carte mère.
Installation des pilotes
Installez les pilotes destinés au jeu de composants (chipset). Ces pilotes sont disponibles sur le CD "Drivers & Utilities" fourni. Pour l'installation des pilotes, voir le chapitre "Pilotes".
Ports et connecteurs
Vous trouverez l'emplacement des ports et des connecteurs sur la page "Couverture".
Les composants et connecteurs marqués ne sont pas disponibles sur la carte mère.
Ports externes
Vous trouverez l'emplacement des ports externes sur la page "Couverture".
Port clavier PS/2, violet
Port souris PS/2, vert
Interface série, turquoise
Port parallèle/imprimante, bordeaux
Port LAN
USB - Universal Serial Bus, noir
Sortie audio (Line out), vert clair
Connexion VGA, bleu (écran)
Port LAN
Cette carte mère est équipée d'un contrôleur LAN ADMtek AN983B. Le contrôleur LAN accepte des débits de 10 Mbits/s et 100 Mbits/s. Il intègre une mémoire tampon d'émission et de réception (FIFO) de 3 Ko et supporte la fonctionnalité WOL via Magic Packet™.
Il est également possible de faire démarrer un appareil sans disque dur d'amorçage propre via LAN. Bootix® LAN BootP ou Bootix® PXE sont supportés.
Le port LAN RJ45 comprend deux DEL (diodes électroluminescentes).
1 = s'allume en vert : une liaison existe (vers un concentrateur, par exemple). Clignote en vert : activité. 2 = s'allume en jaune : 100 Mbits/s. Éteinte : 10 Mbits/s.
Raccorder des haut-parleurs
La carte mère supporte les fonctions audio à 2, 4 ou 6 canaux. De manière à bénéficier d'un son avec effet "surround", il est possible de raccorder un maximum de 6 haut-parleurs analogiques et d'utiliser la sortie numérique S/PDIF.
Sortie audio analogique à 2 canaux
La configuration à 2 canaux propose les fonctions Line-In, Line-Out et MIC. Le MIC peut être configuré pour un branchement en face avant ou en face arrière du PC (voir le chapitre "Configuration audio").
1 = Stéréo G/D In, 2 = Stéréo G/D Out, 3 = MIC In ou sans fonction (voir section "Configuration audio").
Sortie audio analogique à 2 canaux et écouteurs
La configuration à 2 canaux avec écouteurs propose les fonctions Line-In, écouteurs Out et MIC. Le MIC peut être configuré pour un branchement en face avant ou en face arrière du PC (voir le chapitre "Configuration audio").
1 = stéréo G/D In, 2 = écouteurs Out, 3 = MIC In ou sans fonction (voir section "Configuration audio").
Sortie audio analogique à 4 canaux
1 = Surround G/D Out, 2 = Stéréo G/D Out, 3 = MIC
Sortie audio analogique à 6 canaux
Les canaux central et subwoofer peuvent être permutés.
1 = Surround Gauche/Droite Out, 2 = Stéréo Gauche/Droite Out, 3 = Canal central et Subwoofer
En fonction de la version des pilotes, du logiciel ou du matériel et du système d'exploitation, les fonctions peuvent différer de cette représentation. Vous trouverez le cas échéant d'autres informations dans l'aide respective ainsi que dans la section "Configuration audio".
Configuration audio
La carte mère supporte les fonctions audio à 2, 4 ou 6 canaux. Afin de bénéficier d'un son avec effet "surround", il est possible de raccorder un maximum de 6 haut-parleurs analogiques et d'utiliser la sortie numérique S/PDIF (voir section "Prises audio").
En fonction du système d'exploitation utilisé, du pilote pour la fonction audio et d'autres logiciels éventuellement installés, vous pourrez configurer les propriétés audio.
La fonction MIC peut être configurée pour une utilisation en face avant ou en face arrière du PC si le boîtier est équipé d'une entrée MIC en face avant correctement connectée (voir également le chapitre "Affectation des broches des ports internes", section "Panneau de commande / Front panel"). Pour permuter l'utilisation, entrez dans le Setup du BIOS ou dans l'interface du logiciel Sigmatel JackSharing installé automatiquement ou disponible sur le CD "Drivers & Utilities" fourni avec votre carte mère.
Pilotes
Pour utiliser la fonction audio à 2, 4 ou 6 canaux, un pilote approprié doit être installé. Si le pilote n'est pas encore installé, procédez comme décrit au chapitre "Extensions / mises à niveau", section "Pilotes".
Logiciel
Pour configurer l'entrée MIC et exploiter toutes les fonctionnalités audio de votre carte mère, il peut s'avérer nécessaire d'installer d'autres logiciels. Si les logiciels nécessaires n'ont pas été installés automatiquement, vous les trouverez sur le CD "Drivers & Utilities" fourni.
BIOS
L'entrée MIC peut se configurer dans une version récente du BIOS pour une utilisation en face avant ou arrière du PC. Vous trouverez plus d'informations dans le manuel "Setup du BIOS".
Port graphique - Résolutions d'écran supportées
Le contrôle d'écran de la carte mère présente les résolutions indiquées ci-après, en fonction du système d'exploitation utilisé.
Si vous utilisez un autre contrôle d'écran, les résolutions supportées sont reprises dans la documentation relative au contrôle d'écran.
| Résolution d'écran | Fréquence de régénération d'image [Hz] | Bits par pixel | Couleur |
| 640 x 480 | 120 | 32 | 32 bits |
| 800 x 600 | 120 | 32 | 32 bits |
| 1024 x 768 | 100 | 32 | 32 bits |
| 1280 x 1024 | 100 | 32 | 32 bits |
| 1600 x 1200 | 100 | 32 | 16 bits |
| 1920 x 1440 | 75 | 32 | 16 bits |
| 2048 x 1536 | 60 | 32 | 16 bits |
Ports internes et connecteurs
Vous trouverez l'emplacement des ports internes et des connecteurs sur la page "Couverture". Vous trouverez ici des informations supplémentaires sur certains ports.
Port pour disques durs
Les disques durs Ultra-ATA/66 ou Ultra-ATA/100 doivent être raccordés à l'aide d'un câble spécifique prévu pour l'utilisation de disques durs Ultra-ATA/66 ou Ultra-ATA/100.
Raccordez l'extrémité du câble pourvue d'une marque bleue à la carte mère.
Affectation des broches des ports internes
Vous trouverez ci-dessous l'a quelques ports internes, en français et/ou anglais.
Certains ports décrits peuvent être optionnels.

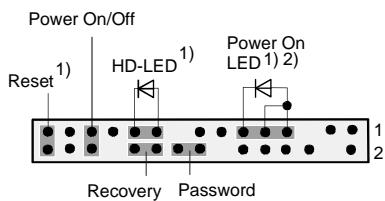

Panneau de commande / Front panel
Respectez la polarité des DEL. Dans le cas de câbles de raccordement, le pôle positif est souvent désigné par un câble de couleur.
| Ports | Remarque |
| Reset | |
| Power On/Off | |
| HD LED | |
| Power On LED I | Indique l'état du système APM ou ACPI (voir le chapitre "Etat du système APM et ACPI, modes d'économie d'énergie"). |
| Password | voir chapitre "Réglages avec interrupteurs et cavaliers" |
| Recovery | voir chapitre "Réglages avec interrupteurs et cavaliers" |
Aux-Audio In ou CD-ROM Audio Connecteur
| Code PIN | Signal |
| 1 | Left CD audio input |
| 2 | CD GND |
| 3 | CD GND |
| 4 | Right CD audio input |
Ports audio face avant
| Code PIN | Signal | Code PIN | Signal |
| 1 | Micro input | 2 | Analog GND |
| 3 | Micro bias | 4 | Analog VCC |
| 5 | Right line output | 6 | Right line return |
| 7 | Not connected | 8 | Key |
| 9 | Left line output | 10 | Left line return |
Si le panneau de commande audio n'est pas utilisé, vous devez mettre des cavaliers sur les paires de broches 5/6 et 9/10.
USB - bi-canal
(interne ou externe via un câble spécial)
| Code PIN | Signal | Code PIN | Signal |
| 1 | Key | 2 | Chipcard reader on |
| 3 | VCC C | 4 | VCC D |
| 5 | Data negative C | 6 | Data negative D |
| 7 | Data positive C | 8 | Data positive D |
| 9 | GND | 10 | GND |
| 11 | Key | 12 | not connected |
Ventilateur 1 (CPU)
Ventilateur processeur - uniquement pour les ventilateurs 3 broches
| Code PIN | Signal |
| 1 | GND |
| 2 | Controlled FAN voltage (0V, +6V, ... +12V, max. 1A) or fix Fan voltage (+12 V, max. 1 A) |
| 3 | Fan sense |
Alimentation électrique ATX
| Code PIN | Signal | Code PIN | Signal |
| 1 | +3,3 V (P3V3P) | 11 | +3,3 V (P3V3P) |
| 2 | +3,3 V (P3V3P) | 12 | -12 V (P12VN) |
| 3 | GND | 13 | GND |
| 4 | +5 V (VCC) | 14 | PS on (low asserted) |
| 5 | GND | 15 | GND |
| 6 | +5 V (VCC) | 16 | GND |
| 7 | GND | 17 | GND |
| 8 | Powergood (high asserted) | 18 | -5 V (P5VN) |
| 9 | +5 V Auxiliary (VCC Aux) | 19 | +5 V (VCC) |
| 10 | +12 V (P12VP) | 20 | +5 V (VCC) |
Alimentation électrique du processeur
| Code PIN | Signal | Code PIN | Signal |
| 1 | GND | 3 | +12 V |
| 2 | GND | 4 | +12 V |
Réglages avec interrupteurs et cavaliers
Réglage sur la barrette de connecteurs du panneau de commande
Paire de broches A enfichée = contourer le mot de passe du système et du Setup du BIOS
Paire de broches B enclenchée = restaurer le BIOS système
Paire de broches C enclenchée = état à la livraison
Faites attention à la position exacte des paires de broches !
Utiliser le mot de passe du système et du Setup du BIOS - paire de broches A
La paire de broches A permet l'utilisation du mot de passe .
On / enfichte
Lors de la mise en service de l'appareil, le mot de passe du système et du Setup du BIOS est court-circuité et peut être modifié.
Off/On switch
Le mot de passe du système et du Setup du BIOS doit être introduit lors de la mise sous tension de l'appareil.
Restaurer le BIOS système - paire de broches B
La paire de broches B permet de r après une mise à niveau incorrecte. Pour restaurer le BIOS système, vous avez besoin d'une "disquette Flash-BIOS" (veuillez contacter notre S. A. V.).
On / enfichte
Le BIOS système démarre à partir du lecteur de disquettes A: et la disquette de BIOS Flash introduite écrase le BIOS système sur la carte mère.
Off / Non enfichée
Fonctionnement normal (réglage standard).
Extensions / mises à niveau
Avant de procéder aux différentes manipulations décrites dans ce manuel, quittez le mode d'économie d'énergie, mettez l'appareil hors tension et retirez la fiche secteur de la prise avec terre de protection !
Même après l'avoir arrêté normalement, certaines parties de l'appareil (p. ex. modules d'extension mémoire, cartes d'extension AGP et PCI) sont encore sous tension.
Caractéristiques techniques
Intel Pentium 4 avec bus système 400 ou 533 MHz
Celeron avec 400 ou 533 MHz bus système en configuration mPGA478.
Vous trouverez une liste actualisée des processeurs supportés par cette carte mère sur Internet à l'adresse suivante : www.fujitsu-siemens.com/mainboards.
Monter le processeur avec refroidisseur et ventilateur (en option)
Retirez le ventilateur éventuel ainsi que le refroidisseur.

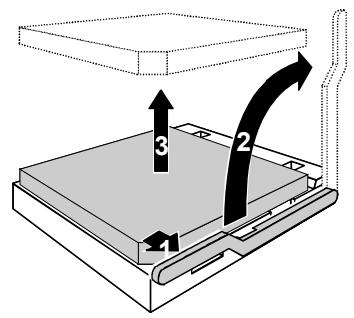

Soulevez le levier dans le sens de la flèche (1) et relevez-le jusqu'à la butée (2). Retirez l'ancien processeur de son logement (3). Placez le nouveau processeur dans son logement de telle manière que le coin biseauté du processeur coïncide (4) avec le motif formé par les perforations du logement (A).
L'angle biseauté du processeur peut également être situé à un autre endroit que celui indiqué sur le dessin.
Rabaissez le levier vers le bas jusqu'à l'entendre s'encastrer (5).

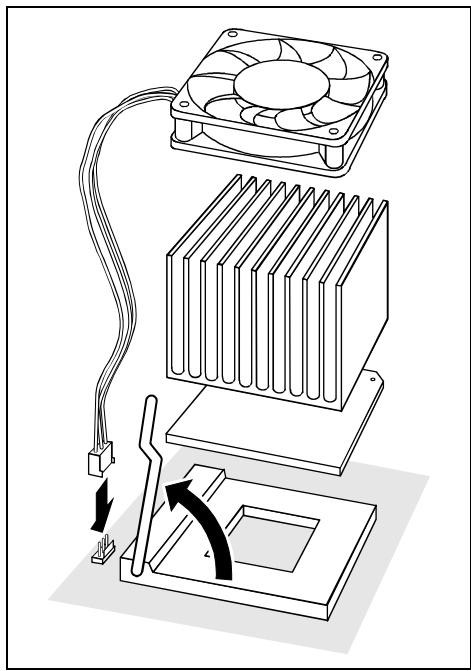

Montage du refroidisseur
Utilisez impérativement un matériau conducteur de chaleur entre le processeur et le refroidisseur. Si un film (en caoutchouc) conducteur de chaleur a déjà été apposé sur le refroidisseur, utilisez-le. Si ce n'est pas le cas, appliquez une très fine couche d'end .
Vous ne pouvez utiliser les films conducteurs de chaleur qu'une seule fois. Si vous retirez le refroidisseur, vous devrez le nettoyer et appliquer une nouvelle couche d'enduit conducteur de chaleur avant de le remonter.
Veuillez tenir compte du fait que nécessaires sur la carte mère varient en fonction du type de refroidisseur utilisé.
Si une contre-plaque est montée sur la face inférieure de la carte mère, n'utilisez pas de refroidisseurs de type "Intel Boxed". En effet, seraient alors endommagés.
veillez à ce que la carte mère soit adaptée en conséquence. Le kit d'adaptation est livré avec la carte mère ou est disponible séparément.
Si aucune contre-plaque n'est montée, vous pouvez utiliser aussi bien des refroidisseurs "Intel Boxed" que des refroidisseurs standard. la carte mère fléchit en raison de la force de pression exercée par les clips de fixation. Ce comportement est ainsi décrit en détail par Intel.
Suivant le modèle, vous devez soit retirer un film de protection du refroidisseur, soit enduire le refroidisseur d'une pâte conductrice de chaleur avant de le remonter. Des clips de fixation du refroidisseur sont compris dans la livraison suivant le type de processeur. Si vous avez monté le ventilateur optionnel, connectez la fiche du ventilateur au port correspondant sur la carte mère.
Caractéristiques techniques
Technologie : Modules DIMM DDR 200, DDR 266 ou DDR 333 sans tampon, 184 broches ; 2,5 V ; 64 bits, non ECC.
Taille : 128 Mo jusqu'à 2 Go de DDR SDRAM
Tailles des modules : 128, 256, 512 ou 1024 Mo par module
Vous trouverez une liste actualisée recommandés pour cette carte mère sur Internet à l'adresse suivante : www.fujitsu-siemens.com/mainboards.
Au moins un module d'extension mémoire doit être monté. Il est possible de combiner de capacités différentes.
Seuls 2,5 V sans tampon peuvent être utilisés. Les modules équipés d'un tampon ne sont pas autorisés.
L DDR-DIMM doivent être conformes aux normes PC1600 (DDR 200), PC2100 (DDR 266) ou PC2700 (DDR 333).
Monter le module mémoire

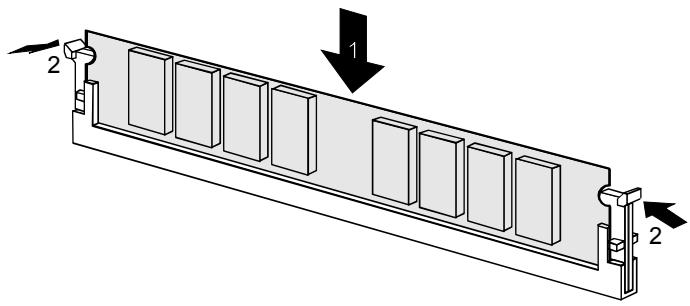

Écartez les clips de fixation de part et d'autre du logement correspondant. Poussez le module d'extension mémoire dans son logement (1). Relevez les clips de fixation latéraux jusqu'à ce qu'ils s'encastrent sur le module d'extension mémoire (2).
Démonter un module mémoire

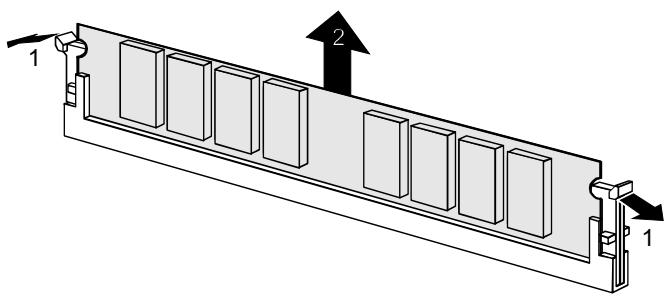

Écartez les clips de fixation à gauche et à droite (1). Retirez le module d'extension mémoire de son logement (2).
Monter des cartes PCI
Caractéristiques techniques :
Ports PCI 32 bits / 33 MHz
Tension d'alimentation 5 V et 3,3 V
Tension auxiliaire 3,3 V
Interruptions de bus PCI - Sélection du logement PCI ajustable
Afin d'obtenir une stabilité, des performances et une compatibilité optimales, évitez l'utilisation multiple de lignes IRQ ISA ou IRQ PCI (IRQ Sharing). Si le partage d'IRQ est inévitable, tous les périphériques impliqués et leurs pilotes doivent le supporter.
Les lignes IRQ PCI relient les ports AGP, les ports PCI et les composants embarqués au contrôleur d'interruption. Les lignes IRQ PCI sont câblées de manière fixe sur la carte mère.
L'affectation des IRQ ISA aux lignes IRQ PCI est normalement fixée automatiquement par le BIOS (voir description "Setup du BIOS").
Cartes d'extension monofonctionnelles
Les cartes d'extension AGP et PCI standard ont besoin tout au plus d'une interruption, désignée comme interruption PCI INT A. Les cartes d'extension ne nécessitant aucune interruption peuvent être montées dans n'importe quel logement.
Cartes d'extension multifonctions ou cartes d'extension avec pont PCI-PCI intégré
Ces cartes d'extension requièrent jusqu'à quatre interruptions PCI : INT A, INT B, INT C, INT D. Le nombre et la nature des interruptions utilisées figurent dans la documentation livrée avec la carte.
L'affectation des interruptions PCI aux lignes IRQ PCI est reprise dans le tableau suivant :
| PCI INT LINE | Contrôleur embarqué | |||||||||||
| USB 1,1 | AC97 | PCI Slot | ||||||||||
| 1st | 2nd | 3rd | USB 2,0 | SM Bus | Audio | Modem | LAN | Graphic | 1 | 2 | 3 | |
| 1 (A) | A | - | - | - | - | - | - | - | A | - | - | - |
| 2 (B) | - | - | - | - | A | A | A | - | - | A | - | - |
| 3 (C) | - | - | A | - | - | - | - | - | - | B | A | - |
| 4 (D) | - | A | - | - | - | - | - | - | - | C | B | A |
| 5 (E) | - | - | - | - | - | - | - | - | - | D | C | B |
| 6 (F) | - | - | - | - | - | - | - | - | - | - | D | C |
| 7 (G) | - | - | - | - | - | - | - | - | - | - | - | D |
| 8 (H) | - | - | - | A | - | - | - | A | - | - | - | - |
Commencez par utiliser des logements PCI disposant d'une seule ligne IRQ PCI (pas de partage d'IRQ). Si vous devez utiliser un autre logement PCI avec partage d'IRQ, vérifiez que la carte d'extension et les autres périphériques de cette ligne IRQ PCI supportent parfaitement le partage d'IRQ. Les pilotes de toutes les cartes et composants de cette ligne IRQ PCI doivent également supporter le partage d'IRQ.
Remplacer la pile au lithium
Afin de permettre une sauvegarde durable des informations système, une pile au lithium est intégrée pour alimenter la mémoire CMOS en courant. Lorsque la tension de la pile est trop faible ou que la pile est vide, un message d'erreur approprié est généré. La pile au lithium doit alors être remplacée.
Un remplacement non conforme de la pile au lithium peut provoquer une explosion !
La pile de remplacement doit être absolument identique au module remplacé ou d'un type recommandé par le fabricant.
Ne jetez pas la pile au lithium avec les ordures ménagères. Elle doit être éliminée conformément à la réglementation relative aux déchets spéciaux.
Lors du remplacement de la pile, respectez impérativement la bonne polarité de la pile - pôle positif vers le haut !
Le support de la pile au lithium est disponible en plusieurs versions qui fonctionnent de la même manière.

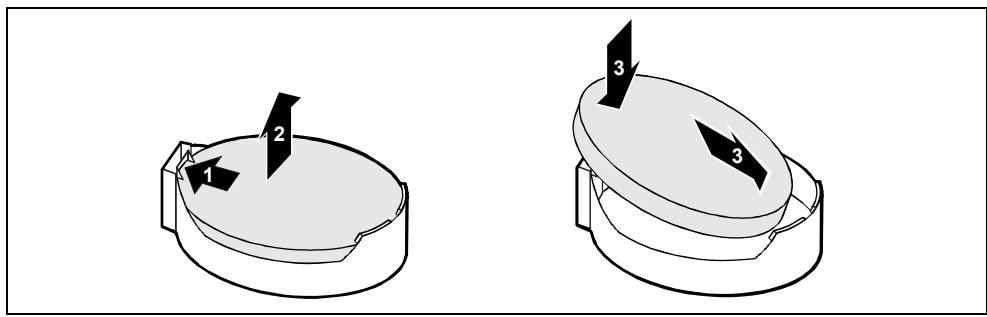

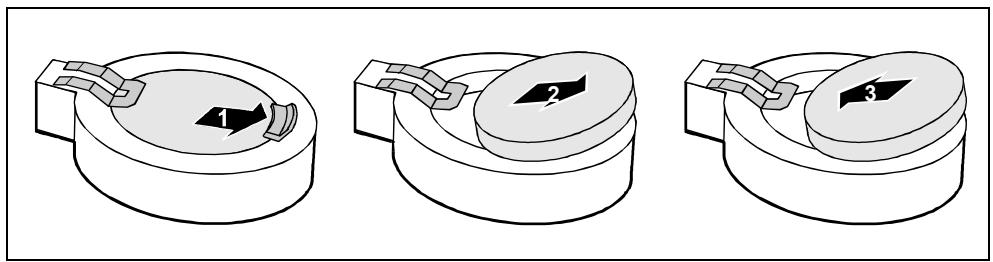

Appuyez sur le taquet d'encastrement dans le sens de la flèche pour faire légèrement sortir la pile de son support (1). Retirez la pile du compartiment (2). Replacez la nouvelle pile au lithium du même type dans le support (3).
BIOS - Actualisation
Quand une mise à jour du BIOS est-elle nécessaire ?
Fujitsu Siemens Computers propose de nouvelles versions du BIOS afin de garantir la compatibilité avec les nouveaux systèmes d'exploitation, les nouveaux logiciels ou le nouveau matériel. De nouvelles fonctionnalités du BIOS peuvent en outre être intégrées.
Une mise à jour du BIOS est toujours nécessaire en cas de problème ne pouvant être résolu par l'utilisation de nouveaux pilotes ou logiciels.
Où se procurer des mises à jour du BIOS ?
Les mises à jour du BIOS sont disponibles sur Internet à l'adresse suivante : www.fujitsu-siemens.com/mainboards.
Comment fonctionne une mise à jour du BIOS ?
Deux possibilités s'offrent à vous :
- Mise à jour du BIOS sous DOS avec une disquette de mise à jour du BIOS opérationnelle - Brève description
Téléchargez sur votre PC le fichier de mise à jour sur notre page Internet. Introduisez une disquette vierge (1,44 Mo). Lancez l'exécution du fichier de mise à jour (p. ex. : 1522103.EXE).
Une disquette amorçable de mise à jour est créée. Laissez cette disquette dans le lecteur de disquettes.
Redémarrez le PC. Suivez les instructions à l'écran.
Vous trouverez des informations détaillées sur une mise à jour du BIOS sous DOS dans le manuel "BIOS-Setup" (CD "Drivers & Utilities").
2. Mise à jour du BIOS sous Windows avec l'utilitaire DeskFlash
Le BIOS peut également être mis à jour directement . DeskFlash se trouve sur le CD "Drivers & Utilities" (à partir de la version 2001.05 avec DeskViewOEM V5.0). Les instructions d'installation sont reprises dans le fichier Lisezmoi ou Readme, dans le sous-répertoire DeskFlash. Vous trouverez d'autres informations sur DeskFlash dans le fichier DeskView.PDF et dans l'aide en ligne de DeskViewOEM.
BIOS Recovery - Restaurer le BIOS système
Tous les réglages du BIOS sont ramenés à leurs valeurs par défaut.
Démontez l'appareil comme décrit dans le manuel d'utilisation. Réglez l'interrupteur pour "la restauration du BIOS système" en position MARCHE (voir chapitre "Réglages avec interrupteurs et cavaliers"). Remontez l'appareil comme décrit dans le manuel d'utilisation. Introduisez une disquette de mise à jour du BIOS et démarrez le PC. Ecoutez attentivement les tonalités émises par les haut-parleurs. réussie lorsque vous entendez les tonalités successives "court-court-long-long-long" et que le voyant d'accès à la disquette est éteint. La procédure peut durer quelques minutes. Démontez l'appareil comme décrit dans le manuel d'utilisation. Réglez l'interrupteur pour "la restauration du BIOS système" en position ARRÊT. Remontez l'appareil comme décrit dans le manuel d'utilisation. Retirez la disquette du lecteur de disquettes. Démarrez le PC et appelez le Setup du BIOS. Dans le Menu Advanced, CHOISISSEZ Reset Configuration Data puis modifiez le paramétrage en optant pour Yes. Terminez le Setup du BIOS et enregistrez les modifications.
terminée. Le système démarre.
Vous trouverez des informations détaillées sur la restauration du BIOS dans le manuel, au chapitre "Setup du BIOS" (CD "Drivers & Utilities").
Qu'entend-on par mise à jour du microcode ?
Comme certains processeurs ne disposent pas de pilotes, Intel permet, à partir des processeurs de la famille P6 (Pentium Pro), de mettre à jour le jeu d'instructions (microcode) du processeur. Des erreurs de moindre importance peuvent ainsi être supprimées et les performances peuvent être améliorées.
Pour garantir un niveau de performance optimal et un fonctionnement irréprochable, Intel recommande une mise à jour régulière du microcode. Intel considère toute utilisation du processeur sans mise à jour régulière du microcode comme une exploitation non conforme aux normes spécifiées.
Protection du processeur sur les cartes mères de Fujitsu Siemens Computers
Si le processeur utilisé comporte un microcode ancien ou erroné, le de la carte mère n'est pas garanti. a donc doté ses cartes mères d'une fonctionnalité qui interrompt la procédure de démarrage si le microcode n'est pas ajusté au processeur installé. Le message d'erreur affiché est le suivant :
Le message reste affiché aussi longtemps que le microcode n'a pas été mis à jour. Si l'ordinateur est quand même utilisé sans mise à jour du microcode, un n'est pas garanti.
Quand le microcode devrait-il être mis à jour ?
Le microcode devrait être mis à jour dans les cas suivants :
- Après l'installation d'un nouveau processeur ou lors de l'apparition d'une nouvelle mise à jour du microcode.
Seule une version mise à jour du jeu d'instructions du processeur est ici enregistrée, contrairement à ce qui se produit lors d'une mise à jour du BIOS. Le BIOS système reste inchangé.
Mise à jour du microcode sous DOS avec disquette de mise à jour du microcode - brève description
Téléchargez sur votre PC le fichier de mise à jour sur notre page Internet. Introduisez une disquette vierge (1,44 Mo). Lancez l'exécution du fichier de mise à jour sous DOS (ex. : 1495101.EXE). Une disquette amorçable de mise à jour est créée. Laissez la disquette dans le lecteur de disquettes. Redémarrez le PC. Suivez les instructions à l'écran.
Pour vérifier si la mise à jour la plus récente du microcode a été chargée, vous pouvez consulter le Patch-ID du processeur.
Dans le Setup du BIOS, appuyez sur la touche [F1].
Vous trouverez l'entrée CPU/Patch ID sur la page d'information affichée.
Vous trouverez une liste des processeurs actuels et des identifications de correction correspondantes sur Internet.
Si le processeur n'est pas reconnu, utilisez également l'outil de mise à jour du microcode destiné aux processeurs de la famille P6.
Pilotes
Si aucun pilote n'est installé sur votre système ou si vous souhaitez mettre à jour les pilotes, procédez comme suit :
Insérez le CD "Drivers & Utilities" dans le lecteur de CD-Rom. Si le CD ne démarre pas automatiquement, exécutez le programme START.EXE dans le répertoire du CD-Rom. Choisissez DeskUpdate - Installation entièrement automatique. Suivez les instructions à l'écran.
Charge admise pour les ports et fusibles
Veillez à ce que les périphériques raccordés ne surchargent pas les ports.
| Fusible No. | Protection | Ports | Charge maximale |
| 1 | 750 mA | Clavier | Non précisé |
| Souris | Non précisé | ||
| VGA connector | Minimum 50 mA | ||
| 2 | 1500 mA | Port USB A | 500 mA |
| Port USB B | |||
| 3 | 1500 mA | Port USB C | 500 mA |
| Port USB D | |||
| 4 | 1500 mA | Port USB E | 500 mA |
| Port USB F |
(Les fusibles marqués en gris sont optionnels.)
Les fusibles de cette carte mère peuvent être utilisés à plusieurs reprises (Polyfuses). Peu de temps après la résolution de l'erreur, replacez les fusibles dans leur position originale.
Consommation électrique de la carte mère
Pour cette carte mère, vous avez besoin d'un bloc d'alimentation Pentium 4 conforme aux normes ATX12V. Si vous ne disposez pas d'un PC de Fujitsu Siemens Computers, assurez-vous que le bloc d'alimentation offre bien les ampérages requis.
| Ressource : | Courant : | Ecart maximal | Courant max. |
| Bloc d'alimentation ATX12V | +12 V | ±5 % | 8 A |
| Bloc d'alimentation ATX12V | -12 V | ±10 % | 350 mA |
| Bloc d'alimentation ATX12V | +5,0 V | ±5 % | 1 A |
| Bloc d'alimentation ATX12V | +3,3 V | ±5 % | 5 A |
| Tension du bloc d'alimentation en mode veille | +5,0 V SB | ±5 % | 2 A |
Ces données sont valables pour les composants embarqués et représentent le cas de figure le plus défavorable. Pour les cartes PCI 3,3 V et USB 5 V, un ampérage minimal de, respectivement, 350 mA et 500 mA par périphérique raccordé est nécessaire.
État du système APM et ACPI, modes d'économie d'énergie
| Etat du système | Etat ACPI)1 | Etat APM | DELPower I)2 | DELPower II)3 | DELSleep | con-somma-tiond'éner-gie | Temps de réveil | |
| Fonctionne ment normal | G0 | S0 | On | Actif/Teint | Actif | Désac-tié | Normal | |
| Mode d'économie d'énergie simple | G1 | S1 | Standby | Etaint/Actif | clignot e | Actif | Presque normal | Presque immediate ment |
| Mode d'économie d'énergie maximal)4"Save-To- RAM" | S3 | Etaint/Actif | clignot e | RAM, Compo-sants Wake-Up | env. 5 sec. | |||
| Mode d'économie d'énergie maximal ** "Save-To-Disk" | S4 | Eteint/Eteint | Désac-tié | Compo-sants Wake-Up | env. 20 sec. | |||
| "Soft Off" | G2 | S5 | Soft Off | Eteint/Eteint | Désac-tié | Presque nul | Toute la durée de lancement | |
| Arrêt mécanique | G3 | Off | Eteint/Eteint | Désac-tié | Désac-tié | Nul | Toute la durée de lancement | |
G = État général ; S = État du système. Deux couleurs. Une couleur. Le bloc d'alimentation doit assurer une tension en mode veille de 5 V capable de supporter des charges suffisantes.
Pour pouvoir utiliser les fonctions de réveil, l'alimentation doit garantir une tension auxiliaire de 5 V pour un courant minimal de 1 A.
Révision de la carte mère et version du BIOS
Le niveau de compatibilité avec de nouveaux processeurs, par exemple, peut dépendre de la version du BIOS utilisée ou du niveau de révision de la carte mère. Les listes de compatibilité processeur - BIOS sont disponibles sur Internet à l'adresse suivante : www.fujitsu-siemens.com/mainboards.
Carte mère : niveau de révision
Le niveau de révision de la carte mère permet d'identifier exactement la carte mère dont vous disposez. Le niveau de révision figure sur une vignette autocollante apposée sur un des bords de la carte mère.
D1740-A10 GS1
05618476
Exemple du niveau de révision de la carte mère D1740-A10 GS1
BIOS Version
La version du BIOS peut figurer dans le Setup du BIOS.
Lors du démarrage, appuyez sur [F2] pour accéder au Setup du BIOS. Appuyez sur [F1].
La version du BIOS est reprise sur la page d'information système, sous la mention BIOS Release.
Messages d'erreur
Vous trouverez dans ce chapitre les messages d'erreur qui sont générés par les cartes mère.
Vérifiez si la configuration du système a changé. Le cas échéant, corrigez-la.
Ce message est affiché lorsque la mise à jour du microcode nécessaire pour le processeur installé ne figure pas dans le contenu du BIOS système.
Démarrez le système après avoir introduit la disquette Flash-BIOS. Interrompez la procédure flash normale en répondant "non" à la question d'exécuter la mise à jour du Flash BIOS.
Pour lancer la mise à jour du Flash BIOS pour le processeur, entrez :
flashbios /p6
La date et l'heure du système ne sont pas valides. Réglez la date et l'heure en cours dans le menu Main du Setup du BIOS.
CPU ID 0x failed
Mettez le serveur hors tension puis à nouveau sous tension. Si le message réapparaît, réglez dans le menu Server - CPU Status du Setup du BIOS le processeur correspondant sur Disabled et adressez-vous à votre revendeur ou à notre S.A.V.
Vous avez changé de processeur ou modifié le réglage de la fréquence. Les données d'identification du processeur ont donc été modifiées. Confirmez cette modification en ouvrant puis en quittant le Setup du BIOS.
Erreur du lecteur de disquette A
Erreur du lecteur de disquette B
Vérifiez dans le menu Main du Setup du BIOS l'entrée définie pour le lecteur de disquettes. Vérifiez les connexions du lecteur de disquettes.
Mettez l'appareil hors tension puis à nouveau sous tension. Si ce message réapparaît encore, adressez-vous à votre revendeur ou à notre S.A.V.
Failure Fixed Disk 0
Failure Fixed Disk 1
Fixed Disk Controller Failure
Vérifi es entrées pour le lecteur de disque dur et dans le menu Advanced - Peripheral Configuration l'entrée pour le contrôleur de lecteur IDE. Vérifiez les portes et les cavaliers du lecteur de disque dur.
Régl 'entrée pour le lecteur de disquettes.
Invalid NVRAM media type
Mettez l'appareil hors tension puis à nouveau sous tension. Si ce message réapparaît encore, adressez-vous à votre revendeur ou à notre S.A.V.
Invalid System Configuration Data
Dans le menu Advanced du Setup du BIOS, réglez l'entrée Reset Configuration Data sur Yes.
Ce message d'erreur peut apparaître si vous avez mis l'ordinateur hors tension pendant la procédure de démarrage du système.
Lancez le Setup du BIOS et entrez dans le menu Advanced. Choisissez-y l'option de menu Reset Configuration Data et réglez-la sur Yes. Sauvegardez la modification et quittez le Setup du BIOS. Relancez l'ordinateur.
Keyboard controller error
Connectez un autre clavier ou une autre souris. Si ce message réapparaît encore, adressez-vous à votre revendeur ou à notre S.A.V.
Keyboard error
Vérifiez si le clavier est correctement connecté.
Keyboard error nnn Stuck Key
Libérez la touche du clavier (nn est le code hexadécimal correspondant à cette touche).
Jeton NVRAM manquant ou non valide
Mettez l'appareil hors tension puis à nouveau sous tension. Si ce message réapparaît encore, adressez-vous à votre revendeur ou à notre S.A.V.
Dans le menu Main du Setup du BIOS, corrigez l'entrée pour le type d'écran.
Dans le sous-menu PCI Configuration du menu Advanced du Setup du BIOS, réglez l'entrée Shared PCI Master Assignment sur VGA.
Adressez-vous à votre administrateur ou à notre S.A.V.
Dans le Setup du BIOS, dans le menu Main, vérifiez les entrées pour le lecteur de disque dur, le lecteur de disquettes et la rubrique Boot Sequence.
Parity Check 1
Parity Check 2
Mettez l'appareil hors tension puis à nouveau sous tension. Si ce message réapparaît encore, adressez-vous à votre revendeur ou à notre S.A.V.
Démarrage précédent incomplet - Configuration par défaut utilisée
Actionnez la touche de fonction F2 pour vérifier et corriger les réglages réalisés dans le Setup du BIOS. Si vous actionnez la touche de fonction F1, le système charge la configuration système incomplète. Si ce message réapparaît encore, adressez-vous à votre revendeur ou à notre S.A.V.
Erreur de l'horloge temps réel
Appelez le Setup du BIOS et entrez l'heure exacte dans le menu Main. Si ce message réappar
Le contrôle de gestion des serveurs n'est pas correctement installé. Si ce message réapparaî
Le nombre d'unités d'extension mémoire (SE) indiqué dans le menu Server - Storage Extensions - Number of connected SE du Setup du BIOS est incorrect. Vérifiez le nombre de SE qui, au sein du groupe, sont connectées au serveur et modifiez le réglage dans le Setup du BIOS. Vérifiez si vous n'avez pas attribué deux fois une identification d'unité.
xy = numéro de groupe
x = nombre d'unités d'extension mémoire (SE) détectées sur le bus de communication
y = nombre de SE indiqué sous "Number of connected SE".
k1, k2... = identification des unités d'extension mémoire
Remplacez la pile au lithium sur la carte mère et recommencez les réglages dans le Setup du BIOS.
Erreur de cache système - Cache désactivé
Mettez l'appareil hors tension puis à nouveau sous tension. Si ce message réapparaît encore, adressez-vous à votre revendeur ou à notre S.A.V.
System CMOS checksum bad - Default configuration used
Accédez au Setup du BIOS et corrigez les réglages effectués en dernier lieu ou activez les réglages standard.
Un ventilateur ou un capteur du système est en panne. Vérifiez le fonctionnement du matériel.
Erreur de la minuterie système
Mettez l'appareil hors tension puis à nouveau sous tension. Si ce message réapparaît encore, adressez-vous à votre revendeur ou à notre S.A.V.
Erreur ECC DRAM non corrigeable
Erreur de parité de la mémoire DRAM
Erreur PCI inconnue
Mettez l'appareil hors tension puis à nouveau sous tension. Si ce message réapparaît encore, adressez-vous à votre revendeur ou à notre S.A.V.
Le réglage de la fréquence du processeur est non valide. Corrigez les réglages dans le Setup du BIOS.
Messages d'erreur sous DOS
Vous trouverez dans ce chapitre les messages d'erreur qui apparaissent pendant l'exécution du DOS.
En présence d'une erreur irrécupérable , le texte d'erreur suivant est géné
Si vous appuyez sur le bouton NMI du panneau de commande pendant l'exé ci-dessous est généré et s'affiche à l'écran :
Lecteur de SmartCard - messages d'erreur
Vous trouverez dans ce chapitre les messages d'erreur qui sont générés par le lecteur de SmartCard (lecteur de cartes à puce).
Accès au démarrage refusé
La SmartCard Sicrypt ne dispose d'aucun droit d'accès au système.
Vérifiez votre carte à puce
La SmartCard Sicrypt a été mal insérée ou il ne s'agit pas d'une carte Sicrypt PC-Lock.
Une erreur est apparue au niveau de l'interface série vers le lecteur de SmartCard (lecteur de carte à puce). Si cette erreur se répète souvent ou systématiquement, il convient de vérifier la connexion entre le lecteur de SmartCard et la carte mère ou de remplacer le lecteur de SmartCard. L'accès au système est bloqué aussi longtemps que l'erreur se répète.
La SmartCard Sicrypt ne s'utilise pas sur ce PC. La SmartCard Sicrypt a été configurée pour un autre PC.
Une erreur est survenue lors de l'installation de PC Lock. Ne mettez pas le système hors tension mais insérez la disquette "BIOS Flash" et recommencez l'installation.
Vous avez dépassé le nombre maximum de tentatives d'introduction du numéro PIN. La SmartCard Sicrypt est bloquée.
Entrez le code PIN administrateur pour réactiver la SmartCard Sicrypt. Vous devrez ensuite entrer un nouveau code PIN utilisateur pour redémarrer le système.
Glossaire
La liste des termes techniques et des abréviations ci-dessous n'est pas exhaustive.
Les notions ou abréviations spécifiques énumérées ci-après ne s'appliquent pas toutes à la carte mère décrite.
