Type de produit	Système de micro-casque professionnel sans fil
Marque	PLANTRONICS
Modèle	CS70N WIRELESS HEADSET SYSTEM
Technologie	Sans fil
Temps de charge initial	20 minutes minimum
Temps de charge complet	3 heures
Portée	Rayon d'action standard sans fil (non spécifié)
Compatibilité téléphonique	La plupart des téléphones (réglage de compatibilité usine)
Fonctions principales	Appel/prise d'appel, volume d'écoute et d'émission (réglages par petits et grands paliers), mise en secret, IntelliStand (décroché automatique), levier décroché de combiné en option
Entretien et nettoyage	Nettoyer avec un chiffon humide (non mouillé) ; ne pas utiliser de dissolvant ni de produit nettoyant
Sécurité	Ne pas utiliser à volume élevé prolongé ; respecter un niveau d'écoute modéré pour prévenir les pertes auditives
Accessoires inclus	Base, oreillette, chargeur secteur, cordon téléphonique, embouts d'oreille en gel, levier décroché de combiné en option
Pièces détachées et réparabilité	Microphone avec haut-parleurs intégrés, perche d'extension, kit pour Nortel i2004 ; assistance technique disponible
Support client	Téléphone : 0825 082599 (0,154 € TTC/min) ou [phone] ; site web : www.plantronics.com/support
Garantie	Voir carte de garantie fournie

FOIRE AUX QUESTIONS - CS70N WIRELESS HEADSET SYSTEM PLANTRONICS

Comment installer le système CS70N ?

Débranchez le cordon du combiné de votre téléphone et branchez le cordon téléphonique fourni dans la prise correspondante de la base. Branchez le cordon du combiné dans la prise destinée au combiné sous la base. Reliez le chargeur secteur à une prise murale et à la base. Enfin, placez l'oreillette sur le socle chargeur pour la charger pendant au moins 20 minutes.

Comment coupler une nouvelle oreillette avec la base ?

Activez la fonction de couplage en appuyant longuement (5 secondes) sur le bouton d'augmentation du volume à l'émission (réglage par petits paliers) situé sur la base jusqu'à ce que le témoin d'alimentation clignote. Placez l'oreillette sur le socle chargeur : le témoin rouge clignote. Dans les 10 secondes, appuyez sur le bouton volume d'écoute + ou - pendant 3 secondes jusqu'à ce que le témoin d'appel de l'oreillette s'allume puis s'éteigne. Le couplage est réussi.

Comment régler le volume d'écoute et le volume d'émission ?

Le volume d'écoute se règle par petits paliers avec les boutons + et - sur l'oreillette, et par grands paliers à l'aide du contrôle situé à l'arrière de la base (1 = plus fort, 4 = minimum). Le volume d'émission se règle par petits paliers avec le contrôle sur la base et par grands paliers au-dessous de la base (A = minimum, D = maximum). Vous devez être en conversation pour effectuer ces réglages.

Comment activer la fonction secret (mute) ?

Effectuez une pression prolongée (3 secondes) sur le bouton de diminution du volume de l'oreillette. Le témoin d'appel de la base clignote et vous entendrez trois bips rapprochés toutes les 15 secondes. Pour désactiver, appuyez de nouveau longuement sur le même bouton.

Que faire si je n'entends pas de tonalité dans l'oreillette ?

Vérifiez d'abord les branchements. Si rien ne change, tournez le cadran de configuration à l'aide d'une pièce de monnaie jusqu'à entendre une tonalité. Chaque chiffre correspond à un réglage de compatibilité. Appelez un correspondant et testez les quatre positions pour sélectionner celle offrant la meilleure qualité sonore.

Comment utiliser le levier décroché de combiné optionnel ?

Branchez le cordon du levier dans la prise prévue à l'arrière de la base. Placez le levier sous le combiné de votre téléphone, en veillant à ce qu'il soit sur le haut-parleur. Réglez l'interrupteur IntelliStand : sur OFF pour contrôler le levier depuis l'oreillette, sur ON pour un décroché automatique quand vous retirez l'oreillette du socle.

Combien de temps faut-il pour charger complètement l'oreillette ?

Une charge complète dure 3 heures. Une charge initiale de 20 minutes est suffisante pour une première utilisation. Le témoin orange de la base clignote pendant la charge et s'arrête lorsque la batterie est pleine.

Comment nettoyer le système CS70N ?

Débranchez l'unité du téléphone et l'adaptateur secteur avant le nettoyage. Utilisez un chiffon humide (non mouillé) et n'utilisez jamais de dissolvant ou de produit nettoyant agressif.

Que faire si l'oreillette émet un avertissement de batterie faible ?

Vous entendrez trois bips rapprochés toutes les 15 secondes. Placez l'oreillette sur le socle chargeur pour la recharger. Le témoin orange clignote pendant la charge.

Puis-je utiliser une oreillette de remplacement avec ma base ?

Oui, mais vous devez la coupler à la base. Suivez la procédure de couplage décrite plus haut. Notez que seul le dernier oreillette couplé fonctionne avec la base.

MODE D'EMPLOI CS70N WIRELESS HEADSET SYSTEM PLANTRONICS

Réglage du produit 4

Velkommen 5

Contenu du paquet 6

Funktioner 10

Installation 18

Installation - 22

Enregistrez notre produit 5

Contenu du boîtier 6

Caractéristiques 10

Installation 18

Installation : levier décroché du combiné (en option) 22

Chargement 27

Positionnement 28

Port réglable 29

Couplage de l'oreillette 31

Passer/préndre/ 35 terminer des appel

Vérification de compatibilité 43

Volume d'écoute 45

Volume A L'émission 47

Touche secrète de l'oreillette 48

Contrôles de l'oreillette 51

Témoins lumineux de la base 55

Connexion 58

Pièces supplémentaires 60 (si nécessaire)

Entretien 62

Consultez le site www. plantronics. com/productregistration pour enregistrer votre produit en ligne et recevoir ainsi les mêlures services.

Ce guide de l'utiliser comprend les instructions d'installation et d'utilisation du système de micro-casque professionnel sans fil C570N de Plantronics. Attention: Reportez-vous au livre d'instructions relatives à la sécurité pour les informations importantes relatives à la sécurité avant d'installer ou d'utiliser l'articlel. Pour obtenir des informations concernant les services ou l'assistance, reportez-vous à la carte de garantie du produit ou visitez le site : www.plantronics.com.

1. Cable du téléphone 2. Chargeur de CA

1. Embouts d'oreille en gel
2. Haut-parleurs

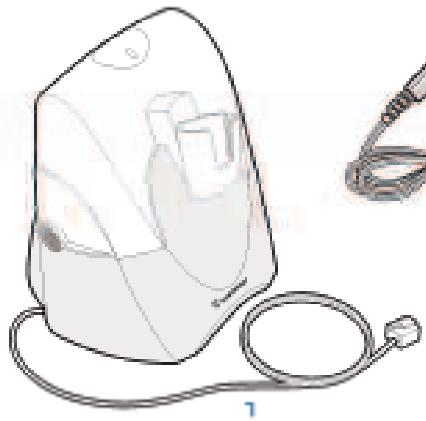

B. Base

1. Cordon du téléphone
2. Chargeur secteur

C. Levier décroché du combiné (en option)

Pièces supplémentaires [si nécessaire] Voir la page 60 pour plus de détails.

1. Microphone avec haut-parleurs intégrés
2. Périmètre d'extension avec stabilisateurs
3. Pour téléphones Nortel i2004 uniquement

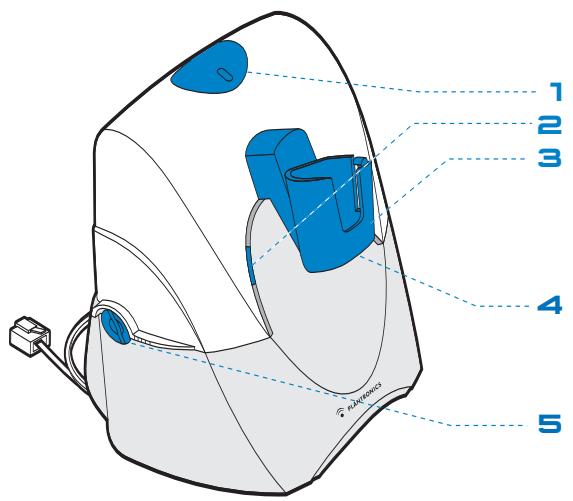

B. base

Témoins lumineux 1. Appel (vert) 2. Marche (rouge) 3. Chargement (orange) 4. Socle chargeur

1. Cadran de configuration du téléphone

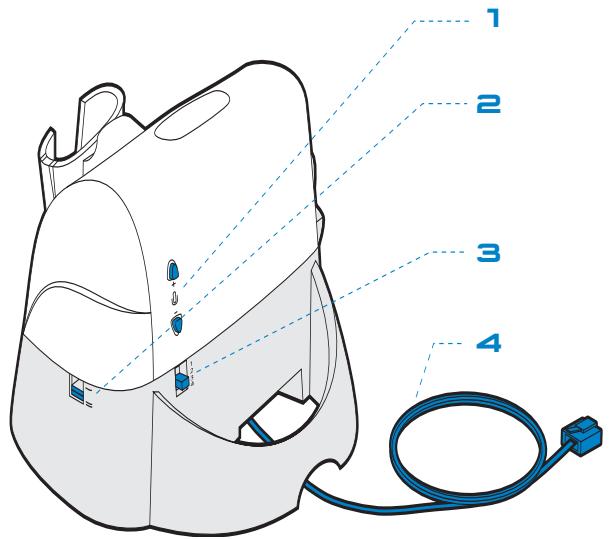

B. ARRIERE

1. Volume à l'émission, réglage par petits paliers
2. Interruppeur IntelliStand ON/OFF (pour automatiser le bouton de contrôle d'appel)
3. Volume d'écoute, réglage par grands paliers
4. Cordon du téléphone

1. Prise du combiné téléphonique
2. Prise du levier décroché du combiné
3. Prise du chargeur secteur
4. Prise du cordon du téléphone
5. Volume à l'émission, réglage par grands paliers

Indicateurs lumineux

1. Prise du combiné téléphonique
2. Prise du levier décroché du combiné
3. Prise du chargeur secteur
4. Prise du cordon du téléphone
5. Volume à l'émission, réglage par grands paliers

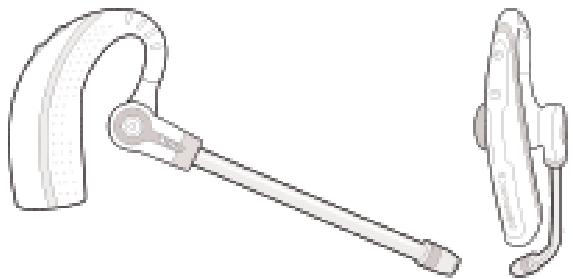

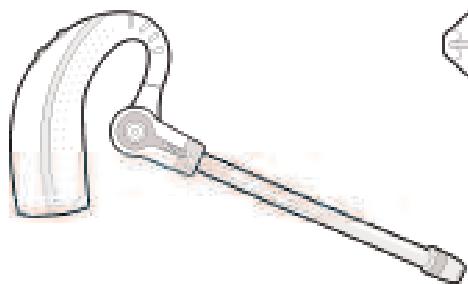

B. oreillette

1. Volume d'écoute/touche secret
2. Bouton de contrôle d'appel
3. Témoin lumineux d'appel
4. Perche antibruit

C. LEVIER décroche du combine

1. Bras du levier décroché du combiné
2. Cordon d'alimentation
3. Prise du microphone avec haut-parleurs intégrés [retirer le couvercle]
4. Interrupteur de hauteur
5. Prise pour accessoire

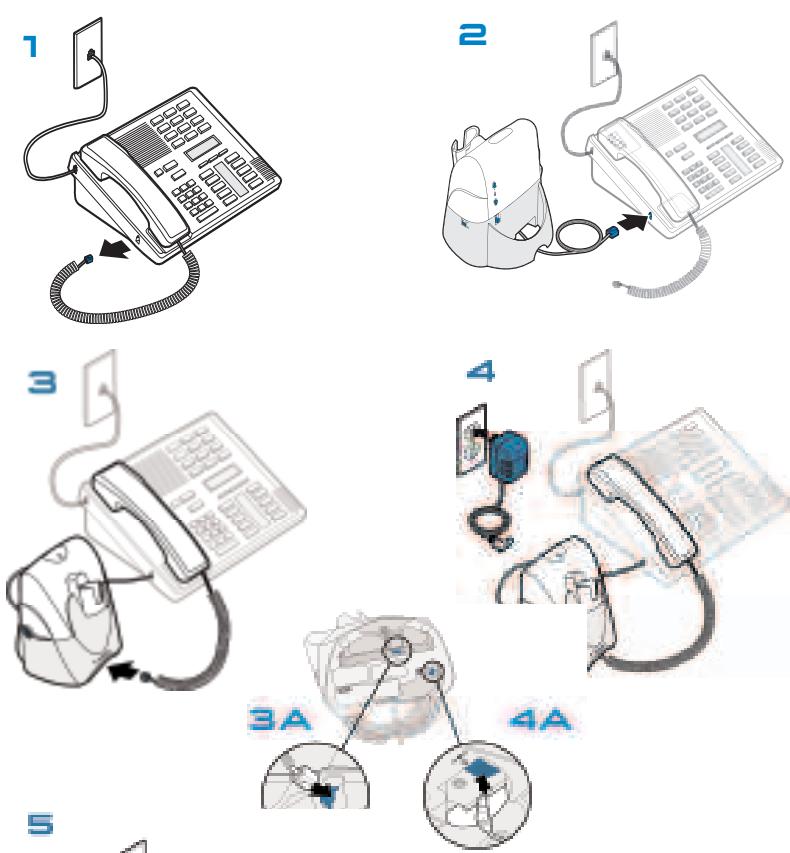

1. Débranche le cordon du combiné du téléphone.
2. Branchez le cordon téléphonique connecté à la base CS70 dans la prise du combiné située sur le téléphone.

ATTENTION : pour un fonctionnement correct et sûr, il est important que le cordon de la base soit connecté sur la fiche adaptée de votre téléphone. Suivez ces instructions avec attention, surtout si votre téléphone est équipé de deux fiches sur lesquelles était connecté le combiné. Assurez-vous de noter ou de marquer la fiche qui a été effectivement utilisée pour brancher le micro-casque.

1. Branchez le cordon du combiné dans la prise destinée au combiné située au-dessous de la base. Enforcez-le jusqu'à ce qu'il s'échancrle. Pour plus de précisions, reportez-vous à l'étape 3A.
2. Reliez le chargeur secteur à une prise murale et à la prise du chargeur secteur de la base. Enforcez-la fermement. Pour plus de précisions, reportez-vous à l'étape 4A.
3. Vue du montage dans son intégralité

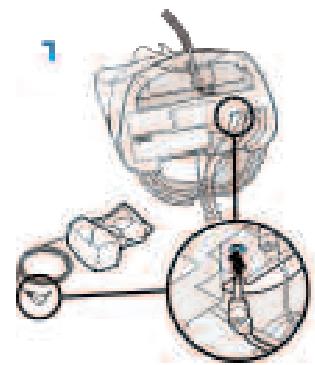

Lever décroché du combiné (en option)

1. Branchez le cordon du levier décroché du combiné dans la prise destinée au levier sur la base. Enoncez-le fermement.
2. Placez le levier décroché du combiné sous le combiné de votre téléphone. Assurez-vous que le levier est situé sur le haut-parleur du téléphone. Si ce n'est pas le cas, vous devez brancher le microphone avec haut-parleurs intégrés comme décrit à la page 60.

REMARQUE: ne retirez pas entièrement le support d'adhésif de montage, afin de fixer le levier de façon temporaire et de pouvoir le déplacer plus tard au besoin. 3. Reglez l'interrupteur IntelliStand en position OFF [-] si vous souhaitez pouvoir controller le levier décroché du combiné depuis le bouton de contrôle d'appel situé sur votre oreillette. Reglez l'interrupteur IntelliStand en position ON [=] si vous souhaitez que le combiné soit décroché automatiquement lorsque vous retirez l'oreillette du socle chargeur.

IntellStand OFF/AUS/FRA/

APAGADO / DISATTIVATO

AV / UIT / KÄYTÖSTÄ

IntelliStand

ON/EIN/TIL

ENCENDIDO/ATTIVATO

PÄ /AAN/KÄYTÖSSÄ

1. Faites glisser l'oreillette sur le socle chargeur de manière à ce que la perche du microphone se trouve à droite.
2. Appuyez doucement sur l'oreillette pour la positionner correctement. Le témoin lumineux orange de la base clignote pendant le chargement et arrêté de clignoter lorsque la batterie est complètement chargée.

Durée de chargement pour l'installation : 20 minutes minimum

Durée de chargement complet : 3 heures

La distance de séparation minimum recommandée est illustrée ci-dessus.

IMPORTANT: un positionnement incorrect peut provoquer des problèmes sonores et des interférences

1. Gissez l'oreillette par-dessus puis derrière l'oreille.
2. Fais-la pivoter en appuyant doucement sur une oreille pour l'ajuster à cette convenance.
3. Faites vérter le tube vocal jusqu'à ce qu'il soit orienté vers vous.

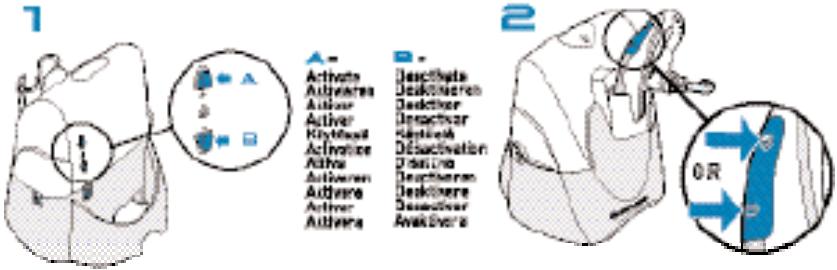

1. Pour coupler un autre micro-casque à la même base, vous devez activer la fonction de couplage de micro-casque préalablement. Effectuez une pression prolongée (pendant 5 sec.) sur le bouton d'augmentation du volume à l'émission (réglage par petits paliers) à l'arrête de la base jusqu'à ce que le témoin lumineux d'alimentation clignote.
2. Placez un micro-casque charge sur le socle chargeur. Le témoin lumineux rouge de la base clignote pendant 2 secondes si l'option de couplage de micro-casque est activée. Dans les 10 secondes qui suivent, appuyez sur le bouton de volume d'écoute « + » ou « - » pendant 3 secondes, jusqu'à ce que le témoin d'appel du micro-casque s'allume pour indiquer que le couplage est en cours, puis s'éteigne une fois le couplage réussi. Répétez les étapes 1 et 2 si le micro-casque et la base ne se connectent pas lorsqu'on appuie sur le bouton de contrôle d'appel.

REMARQUE: seul le dernier micro-casque couplé fonctionne avec la base. Vous ne devez PAS être en mode conversation (c'est-à-dire en train de passer un appel) lorsque vous activez ou désactivez cette fonction.

Pour désactiver la fonction de couplage, effectuez une pression prolongée [pendant 5 sec.] sur le bouton de diminution du volume à l'émission (réglage par petits paliers) à l'arrêt de la base jusqu'à ce que le témoin lumineux d'alimentation clignote.

Pour passer un appel :

1. Décrochez le combiné. La tonalité doit se faire entendre dans le combiné [si ce n'est pas le cas, procédez à une vérification de compatibilité en vous reportant à la page 43].
2. Appuyez sur le bouton de contrôle d'essai sur le micro-casque. Les témoins d'essai du micro-casque s'allument sur la base et le micro-casque, indiquant que la connexion est effectuée. La tonalité doit se faire entendre dans le combiné. Passez l'essai à l'aide du clavier de votre téléphone.

Pour répondre à un appel :

1. Décrochez le combiné.
2. Appuyez sur le bouton de contrôle d'appel sur l'oreillette pour redonner à un appel.

Permettre finaun appel:

Appuyez sur le bouton de contrôle d'appel de l'oreillette, puis raccrochez le combiné.

REMARQUE: Si le son en réception est peu audible pour vous ou votre interlocuteur, précisez une vérification de compatibilité (reportez-vous à la page 43).

Avec levier décroché du combiné (en option)

A. Commencez par vérifier l'installation du levier décroché du combiné : 1. Appuyez sur le bouton de contrôle d'appel de l'oreillette afin d'activer le levier décroché du combiné, puis décrochez le combiné. La tonalité doit se faire entendre si le combiné est suffisamment en hauteur par rapport à la base. 2. Si ce n'est pas le cas, reglez l'interrupteur de hauteur du levier décroché du combiné ou vérifiez sa position sous le combiné. Si vous n'entendez toujours pas de tonalité, précisez l'insertion de la perche d'extension [reportez-vous à la page 60] ou à une vérification de compatibilité (reportez-vous à la page 43).

Utilisez de l'adhésif de montage afin de fixer correctement le levier décroché du combiné.

B. Pour passer ou prendre un appel : 1. Appuyez sur le bouton de contrôle d'appel pour décrocher le levier décroché du combiné.

1. Utilisez le clavier du téléphone pour composer le numéro souhaité.

Pour permettre finalement un appel, appuyez sur le bouton de contrôle d'appel pour raccrocher le levier décroché du combiné (Le téléphone se raccroche également).

REMARQUE: Si le son en réception est peu audible pour vous ou votre interlocuteur, précisez une vérification de compatibilité (reportez-vous à la page 43).

REMARQUE: le réglage de compatibilité « 1 » est effectué en usine pour un fonctionnement avec la plupart des téléphones. Si, en revanche, vous n'entendez pas de tonalité, si vous ou votre interlocuteur avez des problèmes de réception ou si un bourdonnement ou un sifflement se fait entendre, veillez à suivre les instructions ci-dessous.

Si vous n'entendez pas de tonalité dans votre oreillette, tournez le cadran de configuration à l'aide d'une pièce de monnaie ou un petit tournevis jusqu'à l'obtenir. Assurez-vous qu'un chiffre soit dans l'axe de l'indicateur de position.

Appelez un correspondant. Tout en discutant, testez les 4 positions du cadran de configuration. Sélectionnez la position qui fournit la meilleure qualité sonore pour vous et votre interlocuteur.

REMARQUE: veillez à régler le volume du téléphone sur la moitié de la plage avant de procéder au réglage du volume du système CS70.

1. Réglage par petits paliers

Utilisez les boutons + et - afin de régler le volume d'écoute par petits paliers.

REMARQUE: Vous devez être en mode conversation (c'est-à-dire en train de passer un appel) pour procéder aux ajustements.

2. Réglage par grands paliers

Utilisez le contrôle de réglage de volume d'écoute par grands paliers à l'arrière de la base pour un réglage par grands paliers.

REMARQUE: le chiffre 1 correspond au réglage

le plus fort ; 4 est le niveau minimum.

AVERTISSEMENT: n'utilise jamais le micro-casque / l'oreillette à un niveau de volume élevé pendant une période prolongée afin d'éviter tout risque de pertes auditives. Ne dépasse pas un niveau d'écoute modéré. Consultez le site www.plantronics.com/healthsafety pour de plus amples renseignements sur les micro-casques et l'audition.

1. Réglage par petits paliers

Utilisez le contrôle de réglage de volume à l'émission par petits paliers à l'arrêt de la base afin de régler le volume à l'émission par petits paliers.

REMARQUE: Vous devez être en mode conversation [c'est-à-dire en train de passer un appel] pour procéder aux ajustements.

2. Réglement par grands paliers

Utilisez le contrôle de réglage de volume à l'émission par grands paliers au-dessous de la base pour un réglage par grands paliers.

REMARQUE: A est le niveau minimum. B est le réglage le plus élevé. D est le réglage le plus fort.

Pour activer la fonction secret de l'oreillette,

effectuez une pression prolongée (3 secondes) sur le bouton de diminution du volume. Appuyez de nouveau sur cette touche pour désactiver la fonction.

Le témoin d'appel de la base clignote lorsque la fonction secret est activée.

Vous entendrez trois bips rapprochés, toutes les 15 secondes, indiquant que le mode secret est activé.

IT ESCUSIONE MICROFONDELLACUFFIA

Préquques ajustes les voitures de la société

Prescriptions ^+ paramètres augmenter e - paramètres diminuer

Tom

Toras cannans/décannantries, 2 tans no limit

Inemnpdoam

Appareil aur + + pour augmenter aur + - pour diminuer:

tonalités auscultation ou des candelies, 2 tonalités pour les non maximal

Tachse secret

Effectuer une pression prolongée sur le bouton (pendant 3 secondes)

3 tonalités propriétés tonlist secret activité 3 tonalités tables tonlist secret activité RASALGUE: le tonalitént npalitienkour les 15 secondes ton la tonalitént secret ou activité.

Appuyer sur le baset Tornable moyenne de contrôle d'appel.

Avertissement de la batterie faible

Placez une nouvelle batterie sur le compartiment de changement:

1 tnnne nne nne 19 seconds

H2A

Avertissement d'utilisation hors du rayon de portée en cours de communication

Approche à-côté de la base.

2 teralitis

HIA

Avertissement d'appel entrant

Appuyer sur la boîte du contrôle d'appel pour répondre un autre appel.

1 tonalitis

Appel (vert) Appel/secret

Alimentation (rouge)

Chargement (orange)

Action

Témoin

Chargement

Orange clignante

Chargement terminé

Orange

Alimentation

Rouge

Appel

Vert

Secret

Vert clignotant

L'oreillette et la base fournies sont connectées l'une à l'autre. Cependant, si vous souhaitez utiliser une oreillette de remplacement avec la base, vous devez la reconnecter l'unité. Veuillez pour ce faire suivre les instructions de la page 31 sur le couplage d'oreillette.

A. perche d'extension

Utilisez la perché d'extension lorsque le levier décroché du combiné manque de stabilité lorsque vous le décrochez ou le replacez sur le socle.

1. Faites glisser la perché d'extension sur le levier.
2. Les stabilisateurs [3] peuvent être soulevés vers la gauche ou la droite. Placez les stabilisateurs sur l'extérieur du combiné pour fixer le téléphone en douceur.

B. Microphone avec haut-parleurs intégrés

Utilisez le microphone avec haut-parleurs intégrés lorsque le haut-parleur du téléphone n'est pas situé directement sous le combiné.

1. Retirez la protection de la prise du microphone avec haut-parleurs intégrés située à l'arrête du levier.
2. Branchez la prise du microphone avec haut-parleurs intégrés.
3. Placez le microphone avec haut-parleurs intégrés sur le haut-parleur du téléphone. Retirez l'adhésif de montage et fixez-le.

C. Pour téléphones Nortel i2004 uniquement

1. Débranchez l'unité du téléphone et l'adaptateur secteur de la source d'alimentation avant tout nettoyage.
2. Utilisez un chiffon humide (non pas mouillé) pour nettoyer le matériel.
3. N'utilise pas de dissolvant ni de produits nettoyage.

Le centre d'assistance technique de Plantronics est prêt à vous aider! Téléphone au 0825 082599 {0.154 TTC / mn}, [phone], ou consultez la partie support de notre site Web à l'adresse : www.plantronics.com/support.
