Type de produit	Récepteur Bluetooth (interface radio-téléphone)
Marque	ICOM
Modèle	IF-IT4BT
Dimensions (version boîtier)	241 x 60 x 105 mm (avec étrier : 244 x 64 x 109 mm)
Dimensions (version rackable IF-IT4#04)	200 x 20 x 100 mm
Poids (version boîtier)	0,8 kg (1,44 kg avec emballage)
Alimentation	6 à 32 V
Connectique	1 x SUB-D 9 femelle, 1 x SUB-D 9 mâle, 1 x SUB-D 50 femelle, 1 x RJ-45, 1 x fiche d'alimentation, socle FME pour option GSM
Fonctions principales	Interface téléphonique RTC/PABX, GSM optionnel, satellite optionnel, gestion entrées/sorties, messagerie vocale programmable, programmation par USB, signalisation FFSK, contrôle automatique de gain, identification appelant, fonctions PTI, sécurité positive, télémaintenance optionnelle
Compatibilité	Adaptable à toute radio analogique, version BT pour réseau existant
Options	Sécurité, GSM (IF-F310/F410RTGSM#04 ou IF-IT4BTGSM#04), télémaintenance
Accessoires	Parafoudre IF-FLIT1, carte 8 entrées IF-MEE8, carte 8 sorties IF-MES8 (TOR) ou IF-MER8 (relais), imprimante KYO
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs ou de solvants.
Sécurité	Fonctions PTI (protection travailleur isolé), sécurité positive, gestion d'alarmes, détection défauts de batterie, contact de mise à la terre
Pièces détachées et réparabilité	Options et accessoires disponibles : cartes entrées/sorties, parafoudre, kit GSM, imprimante. Réparation par service agréé ICOM.
Informations générales	Notice d'utilisation gratuite téléchargeable au format PDF. Spécifications modifiables sans préavis.

FOIRE AUX QUESTIONS - IF-IT4BT ICOM

Qu'est-ce que l'ICOM IF-IT4BT ?

L'ICOM IF-IT4BT est un récepteur Bluetooth servant d'interface entre des équipements radio et le réseau téléphonique commuté (RTC), GSM ou satellite. Il permet la gestion d'appels, la messagerie vocale et des fonctions de sécurité.

Quelles sont les alimentations compatibles avec l'IF-IT4BT ?

L'appareil fonctionne sous une alimentation de 6 à 32 V. Il peut être branché sur une source continue dans cette plage de tension.

Quelles sont les dimensions du boîtier IF-IT4BT ?

Le boîtier mesure 241 mm de long, 60 mm de haut et 105 mm de profondeur. Avec l'étrier, les dimensions sont de 244 x 64 x 109 mm.

Comment connecter l'IF-IT4BT à une radio ?

L'IF-IT4BT se connecte via ses connecteurs SUB-D 9, SUB-D 50, RJ-45 et FME. Il dispose d'entrée micro/PTT et sortie audio pour haut-parleur amplifié. La version rackable (IF-IT4#04) se fixe directement sur les relais ICOM.

Quelles options sont disponibles pour l'IF-IT4BT ?

Les options incluent : fonction sécurité (PTI, sécurité positive), GSM (version IF-IT4BTGSM#04), télémaintenance par modem/PC, et des cartes d'entrées/sorties (IF-MEE8, IF-MES8, IF-MER8).

Comment programmer l'IF-IT4BT ?

La programmation s'effectue via un PC avec un logiciel convivial, par liaison USB ou port série. Le logiciel permet de configurer les numéros, temporisations, messages vocaux, etc.

L'IF-IT4BT est-il compatible avec les anciens équipements radio ?

Oui, la version BT est spécialement conçue pour s'adapter à la plupart des émetteurs-récepteurs analogiques du marché, permettant la mise à niveau d'anciens équipements.

Quelles fonctions de sécurité offre l'IF-IT4BT ?

L'appareil gère les fonctions PTI (protection travailleur isolé) avec jusqu'à 10 portatifs, sécurité positive, détection de défauts de batterie, et peut déclencher jusqu'à 4 centrales d'alarmes avec messages vocaux.

Comment nettoyer et entretenir l'IF-IT4BT ?

Utilisez un chiffon doux et sec pour nettoyer le boîtier. Évitez les produits abrasifs ou solvants. Maintenez les connecteurs propres et non oxydés.

Où trouver la notice d'utilisation de l'IF-IT4BT ?

La notice complète est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com. Elle comprend les instructions d'installation, de configuration et d'utilisation.

MODE D'EMPLOI IF-IT4BT ICOM

IF-IT4#04 (version rackable)

Dimensions: 200 (L) x 20 (H) x 100 (P) mm (format «Europe étendu») Poids: 110 g La carte version IF-IT4#04 (sans le boîtier) se fixe directement sur les relais ICOM Alimentation de 6 à 32 V

IF-IT4BT (version boîtier)

Dimensions: 241 (L) x 60 (H) x 105 (P) mm Avec étrier: 244 (L) × 64 (H) × 109 (P) mm Poids: 0,8 Kg (1,44 Kg avec emballage) Connectique: 1 x SUB-D 9 femelle, 1 x SUB-D 9 male, 1 x SUB-D 50 femelle, 1 x RJ-45, 1 x fiche d'alimentation, socle FME pour l'option GSM, Témoin de mise sous tension (LED) et vis de mise à la terre

Alimentation de 6 à 32 V

Options :

✓ Fonctions sécurité : Option SECURITE ✓ GSM : relais IF-F310/F410RTGSM#04 ou boitier IF-IT4BTGSM#04 ✓ Télémaintenance : Option TELMAINTENANCE

Accessoires :

✓ Protection parafoudre ref. IF-FLIT1 ✓ Carte 8 entrées ref. IF-MEE8 ✓ Carte 8 sorties ref. IF-MES8 (8 sorties TOR) ou IF-MER8 (8 sorties relatis) ✓ Imprimante ref. IMPRIMANTE KYO

Imprimante

Protection parafoudre

Montage en « bus » d'une carte 8 entrées et d'une carte 8 sorties relais

Les spécifications et informations données dans ce document peuvent être modifiées sans préavis.

Zac de la Plaine - 1, Rue Brindejonc des Moulnais

BP 45804 - 31505 TOULOSE CEDEX 5

Tel : [phone] - Fax : [phone]

Version avec boîtier

Modèle IF-IT4BT

✓ Interface téléphonique (réseaux RTC - PABX) ✓ Interface GSM (option) ✓ Interface satellite (option) ✓ Gestion d'entrées/sorties calculable ✓ Fonctions dédiées à la sécurité ✓ Adaptable à toute radio analogue pour permettre l'utilisation et la mise à niveau d'anciens équipements radio (version « BT »). ✓ Messagerie vocale numérique programmable ✓ Programming par liaison USB

L'if-it4 est l'interface idéale pour relier vos dispositifs radio (parc radio, relais, etc.) avec le réseau téléphonique commuté (RTC).

✓ Toutes les installations radio privées peuvent être directement interfacées avec les différents réseaux téléphoniques privés (directement sur le PABX) ou publics (réseau commuté, GSM). ✓ L'IF-IT4 intègre toutes les fonctionnalités utilisées dans le domaine de la Sécurité (PTI, Sécurité Positive, etc.). Elle permet notamment la gestion d'alarme, la gestion des cartes entrées/sorties pour des fonctions de télécommande, lien vers la GTC, etc. ✓ Cette interface peut être intégrée d'origine à vos relais radio ICOM dans sa version IF-IT4 ou, dans sa version « BT », être rajoutée à un réseau radio existant (s'adapte à la plupart des émetteurs récepteurs du marché) ✓ L'IF-IT4 est configurable par PC avec un logiciel convivial et évolutif permettant de répondre à tous les besoins.

Gestion entrées / sorties

Temporisations

RéglageduPTI

• Télécommande à distance pour chaque client (Marche/Arrêt) ainsi que pour l'équipement
• Interblocage asservi à un client donné
• Nombres de temporisations programmables : anti-bavard, inhibition consécutive, maintien en émission, etc.

✓ Signalisation numérique FFSK (BIIS 1200)

√4 types d'appels entrants dont un mode « Taxi » générant des salves d'appel radio avec décroché automatique de la ligne à l'initiative de la voie radio

Mise en fonction d'une imprimante « au fil de l'eau » via une connexion RS-232 avec pour chaque client l'impression du temps d'occupation, mobile appelé, n° composé, etc. (toutes les chaînes de caractères peuvent être reprogrammées)

√ Numération adaptée aux différents besoins :

-via la table de 2000 numéros,

-directement par extraction de variables,

-transparente avec régénération du DTMF

Liste de 2000 numéros abrégés (20 clients avec 100 numéros) avec possibilité d'organiser cette liste différemment.

Exemples : 5 clients de 400 numéros, 1 client de 2000 numéros...

Gestion des transferts d'appels (flashing)

Contrôle automatique de gain (CAG) pour compenser automatiquement les pertes audio des lignes PTT (30 dB dynamique - réglable)

Circuit de contrôle de l'état de la ligne téléphonique

✓ Mémoire vocale et message d'accueil programmables (jusqu'à 17 minutes, 252 messages possibles)

✓ Identification de l'appelant :

-Surnumerotation DTMF

-Identification France Télécom (CLID)

✓ Détection «défauts de batterie» avec messages vocaux et contacts d'alarmes

✓ Fonction « Secrète » lors d'une communication téléphonique

✓ Possibilité de simuler des entrées/sorties pour générer des événements

✓ Fonction d'ouverture relais à distance sur « porteuse » avec coloration CTCSS

Enregistrement et relecture des messages vocaux via les équipements radio, par le téléphone et par PC

✓Basculement automatique en mode interface depuis le mode relais sur réception d'un code 5 tons associé

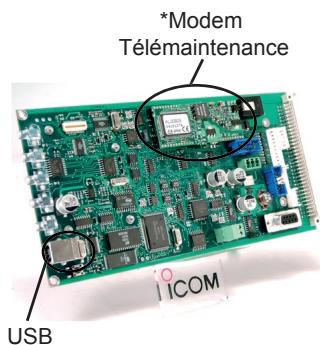

✓Télémaintenance (en option) par modem et PC

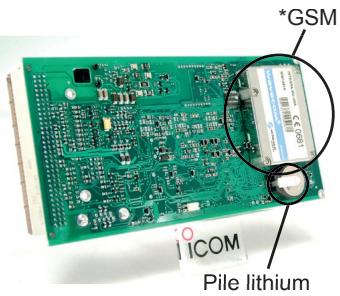

✓Horloge « temps réel » sauvegardée par pile lithium

Mode base

Entrée micro et PTT Sortie audio pour haut-parleur amplifié ✓ Compatible pupitre informatique «Caméléon» via le port USB ou le port série

Mode GSM (option)

✓ Connexion du dispositif radio au réseau téléphonique sans ligne filaire ✓ Réacheminement des appels GSM en provenance de portatifs PMR (passerelle GSM) ✓ Mode secours GSM (si ligne RTC hors service) ✓ Routeur pour la numérotation GSM

Relais (ouvert) équipé de la carte IF-IT4 (sans capots)

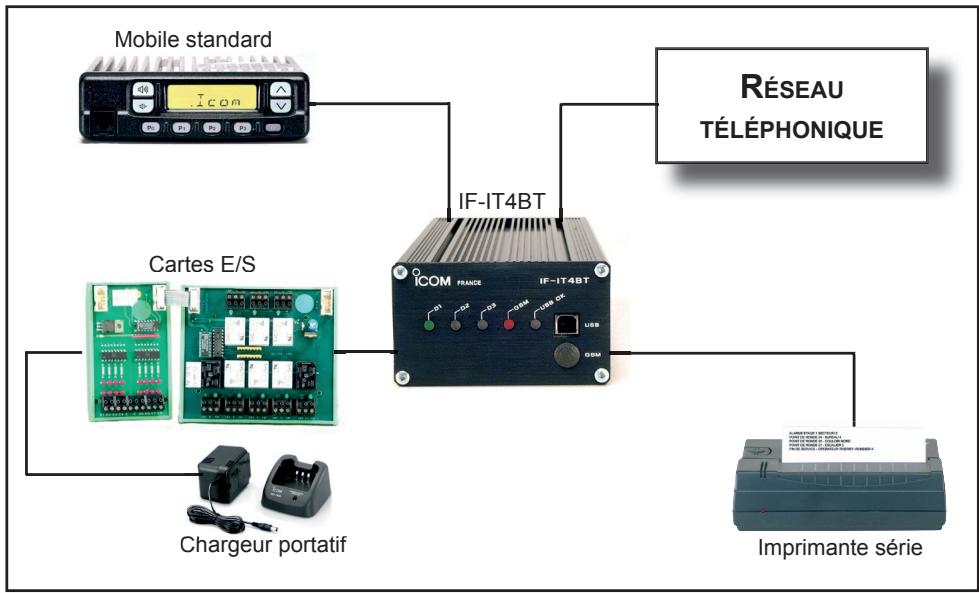

Fonctions PTI

Gestion d'une flotte de 10 portatifs PTI Possibilité d'associer un message vocal pour chaque type d'alarme (alarme manuelle, alarme automatique) et pour chaque portatif (2 x 10 messages) Diffusion des messages d'alarme soit par radio, soit par téléphone, soit les deux Possibilité de déclencher jusqu'à 4 centrales de transmission d'alarmes pour chaque type de déclenchement d'alarme (automatique / manuelle) Possibilité d'associer un message vocal supplémentaire pour chaque centrale d'alarmes Association d'un contact de sortie pour chaque centrale

✓ Activation ou non de l'impression au fil de l'eau pour chaque type d'alarme Gestion automatique ou manuelle des divers accusés de réception, soit directement par l'interface, soit au moment de l'acquit de la centrale, soit par radio via le relais, soit par la liaison série (protocole Icom) ✓ Possibilité de gérer la flotte de PTI hors gestion relais (uniquement sur centrale d'alarme) pour une utilisation avec un simple équipement radio (base simple) ✓ Possibilité d'acquitter la centrale ou toutes les centrales simultanément par code DTMF codé de 1 à 4 chiffres

Sécurité positive - fonctions supplémentaires

✓ Inscription / désinscription automatique / manuelle d'un portatif PTI dans la boucle de test, soit par sélectif spécifique (manuelle), soit par un contact d'entrée associé au PTI (automatique - détection au niveau du chargeur du portatif par exemple) ✓ Activation de 1 à 4 centrales d'alarmes et ce pour chaque type d'événement :

-Inscription d'un portatif -Déscription d'un portatif -Perte d'un portatif

✓ Possibilité d'associer un message vocal supplémentaire pour chaque centrale d'alarmes ✓ Activation ou non de l'impression au fil de l'eau de tous les événements associés à la gestion de la sécurité positive

Gestion des entrées/sorties (cartes optionnelles)

✓ Possibilité de gérer simultanément 64 entrées et 64 sorties. ✓ Chaque entrée peut être configurée séparément. Possibilité de définir les sens de fonctionnement, le salarié d'intégration, lui associer une sortie etc. ✓ Possibilité d'activer une alarme, pour chaque entrée avec l'envoi d'un sélectif et/ou un message vocal et de transmettre cette dernière soit par radio soit par téléphone (centrales d'alarme) soit les deux. ✓ Chaque sortie peut être configurée séparément, possibilité de définir les sens de fonctionnement, temporisée ou non, réarmable ou non. ✓ Possibilité d'associer un sélection différent pour l'activation et la désactivation et ce, pour chaque sortie. ✓ Applications: envoi éventuel de messages vocaux sur voie radio (64 maximum), sorties de type relais ou transmetteur à collecteur ouvert pour télécommande (64 maximum), etc.

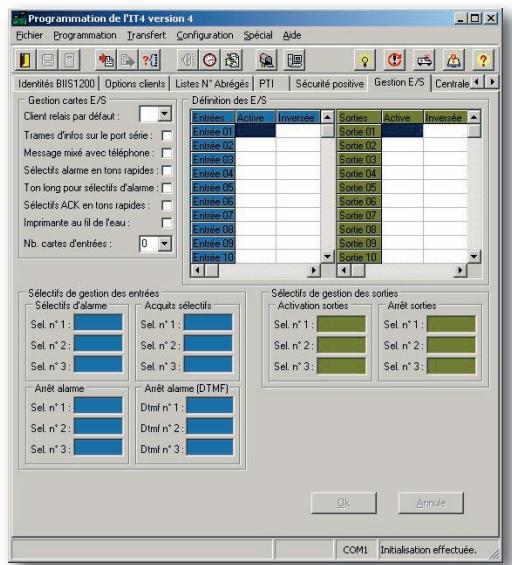

Et encore

Interfacage interphone

√ Port série RS-232 supplémentaire

√ Port série TTL

Carte DSP

Transpondeur radio,
