OR03S - Décodeur satellite WISI - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Récepteur satellite
Caractéristiques techniques principales	Compatible avec les normes DVB-S2, MPEG-2, MPEG-4
Alimentation électrique	Alimentation externe 12V DC
Dimensions approximatives	200 mm x 150 mm x 50 mm
Poids	1,2 kg
Compatibilités	Compatible avec la plupart des téléviseurs et décodeurs
Type de batterie	Non applicable (fonctionne sur secteur)
Tension	12V
Puissance	Consommation maximale de 15W
Fonctions principales	Réception de signaux satellite, enregistrement de programmes, fonction de lecture multimédia
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Disponibilité de pièces de rechange auprès du fabricant
Sécurité	Ne pas exposer à l'eau, respecter les normes électriques lors de l'installation
Informations générales utiles	Vérifier la compatibilité avec votre installation satellite avant l'achat

FOIRE AUX QUESTIONS - OR03S WISI

Comment réinitialiser le WISI OR03S ?

Pour réinitialiser le WISI OR03S, maintenez enfoncé le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que le voyant LED clignote.

Pourquoi mon WISI OR03S ne capte-t-il pas les chaînes ?

Vérifiez que l'antenne est correctement connectée et orientée. Assurez-vous également que le signal est suffisamment fort et que les câbles ne sont pas endommagés.

Comment mettre à jour le firmware du WISI OR03S ?

Pour mettre à jour le firmware, téléchargez la dernière version depuis le site de WISI et suivez les instructions fournies dans le manuel d'utilisateur pour effectuer la mise à jour via USB.

Quel est le meilleur emplacement pour installer le WISI OR03S ?

Installez le WISI OR03S dans un endroit élevé et dégagé, loin des objets métalliques et des murs, pour maximiser la réception du signal.

Comment résoudre un problème de connexion Wi-Fi avec le WISI OR03S ?

Vérifiez que le réseau Wi-Fi est opérationnel et que le mot de passe saisi est correct. Essayez de redémarrer le WISI OR03S et votre routeur pour rétablir la connexion.

Que faire si le WISI OR03S chauffe trop ?

Assurez-vous que l'appareil est bien ventilé et qu'il n'est pas obstrué par d'autres appareils. Si la surchauffe persiste, débranchez l'appareil et contactez le support technique.

Le WISI OR03S est-il compatible avec les chaînes HD ?

Oui, le WISI OR03S est compatible avec les chaînes HD. Assurez-vous que votre téléviseur est également configuré pour recevoir des signaux HD.

Où puis-je trouver le manuel d'utilisateur du WISI OR03S ?

Le manuel d'utilisateur peut être téléchargé directement depuis le site officiel de WISI dans la section 'Support' ou 'Téléchargements'.

MODE D'EMPLOI OR03S WISI

merci d'avoir besoin le decodeur satellite WISI OR03S idéal pour receivevoir les chaînes gratuites de la TNT via FRANSAT sur le satellite Atlantic Bird 3 (position orbitale 5^ OUEST).

Si à la mise en service du décodeur les barres visuaisant le niveau et la qualité du signal indiquent que la réception est mauvaise, il est conseilé de faire appel à un personnel qualifié pour contrôler votre installation d'antenne parabolique.

CONTENU DU CARTON :

1 décodeur OR03S
1 télécommande
2 piles type AAA
1 carte à puce FRANSAT
1 guide pour une installation rapide
1 notice d'installation et d'emploi

Dans le cas ou il manquerait un accessoire, contactez sans attendre votre revendeur.

GARANTIE :

Le terminal et la carte à puce sont garantis 12 mois à partir de la date d'achat.

La validité de la garantie est confirmée par la date de première mise en service.

ATTENTION :

en cas de panne, la garantie ne s'applique pas à un décodeur expédié à notre SAV sans la télécommande et la carte à puce d'origine.

[e-mail]

HOT-LINE:0389294622

IMPORTANT CONSIGNES DE SECURITE A LIRE ATTENTIVEMENT AVANT L'INSTALLATION

En cas d'absence prolongée :

Débrancher le décodeur de la prise de courant.

Débrancher l'antenne du décodeur.

Sortir les piles de la télécommande.

En cas d'orage :

Débrancher le décodeur de la prise de courant.

Débrancher l'antenne du décodeur.

Dans tous les cas :

Brancher le decodeur à une prise de courant ajusté et délivrant une tension adaptée (en France 220 V).

Ne pas surcharger la prise de courant avec des prises multiples pour d'autres appareils (risques de courts circuits).

S'assurer que le decodeur soit installe dans un endroit bien ventilé, et que les fentes d'aération ne soient pas obstruées par unquelconque objet (napperon,livre,journal,etc).

Si il est installé dans un meuble ou tout autre endroit contigu, laisser un espace d'au moins 10 cm autour du decodeur avec une bonne ventilation.

Ne pas installer le décodeur pres ou sur un dispositif ou tout objet dégageant de la chaleur.

(ex: cheminée, four, cuisine etc).

Débrancher le décodeur de la prise de courant avant de le nettoyer.

Nettoyer le decodeur uniquement avec un chiffon doux et sec sans utiliser de produits liquides ou détergents.

Ne pas installer le décembre dans un endroit humide ou il pourrait etre eclaboussé par de I'eau ou tout autre liquide.

En cas de panne ou dysfonctionnement :

Ne pas essayer d'ouvrir ou réparer vous même le décodeur (risque d'électrocution).

Débranche immédiatement le décodeur de la prise de courant et contactez votre revendeur spécialiste.

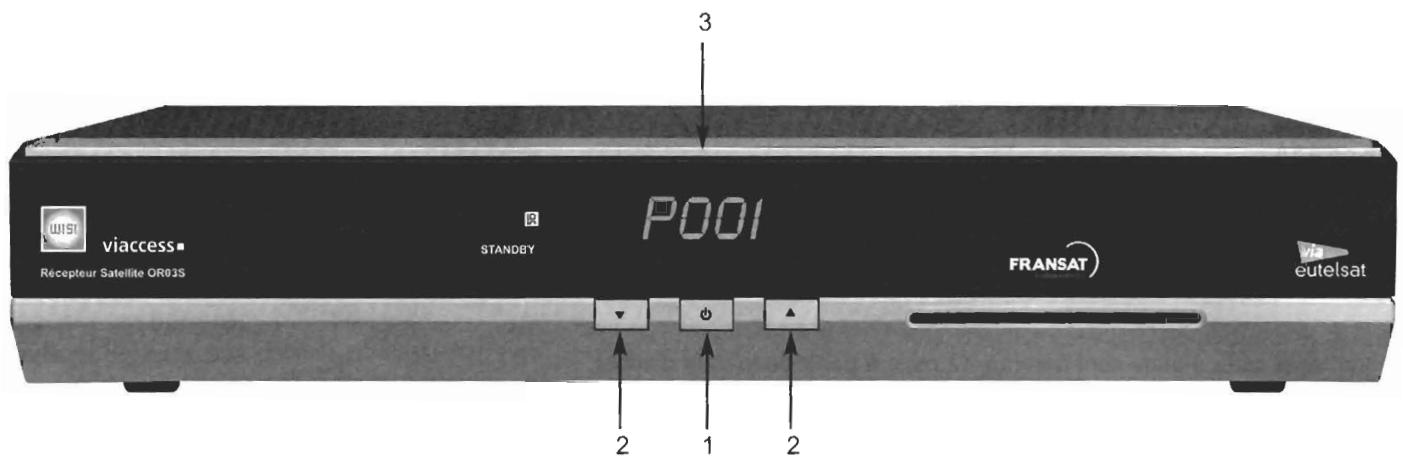

1 Standby: touche Marche/Veille.
2 CH + et CH - : touches servant au défilament des chaînes vers le haut ou le bas.
3 Afficheur (heure courante, numero de chaine).

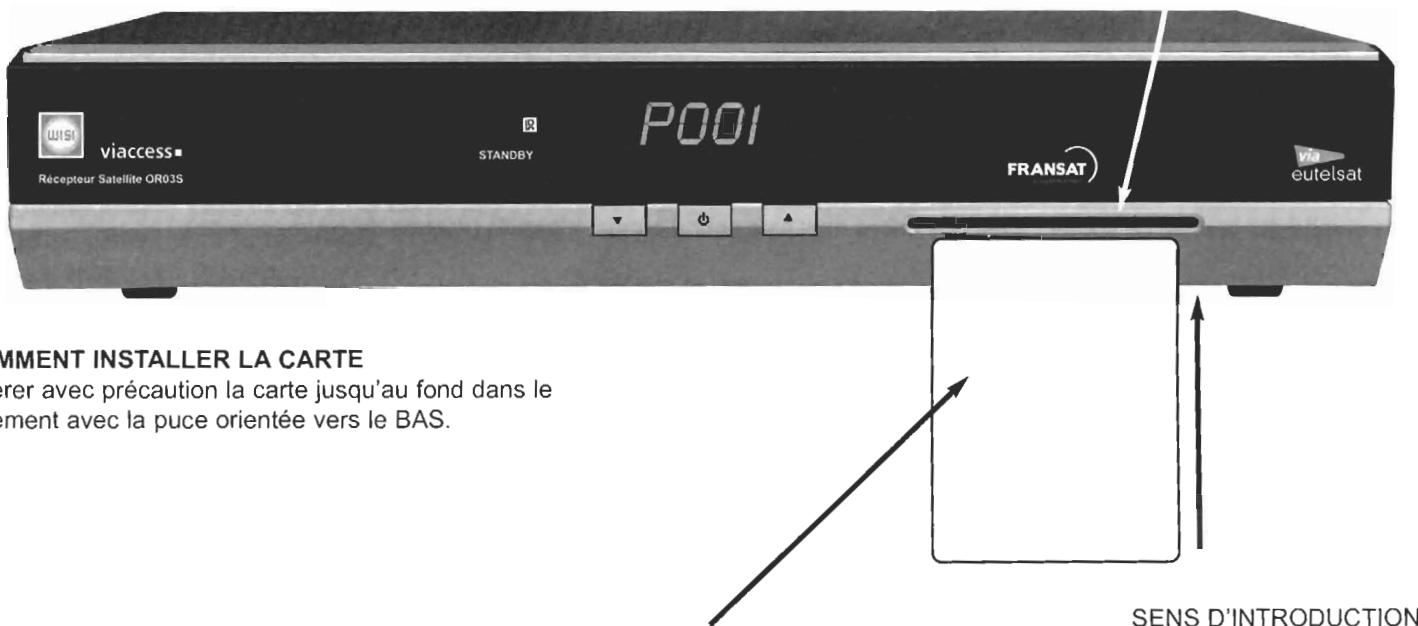

LOGEMENT DE LA CARTE
CARTE AVEC LA PUCE ORIENTEE VERS LE BAS

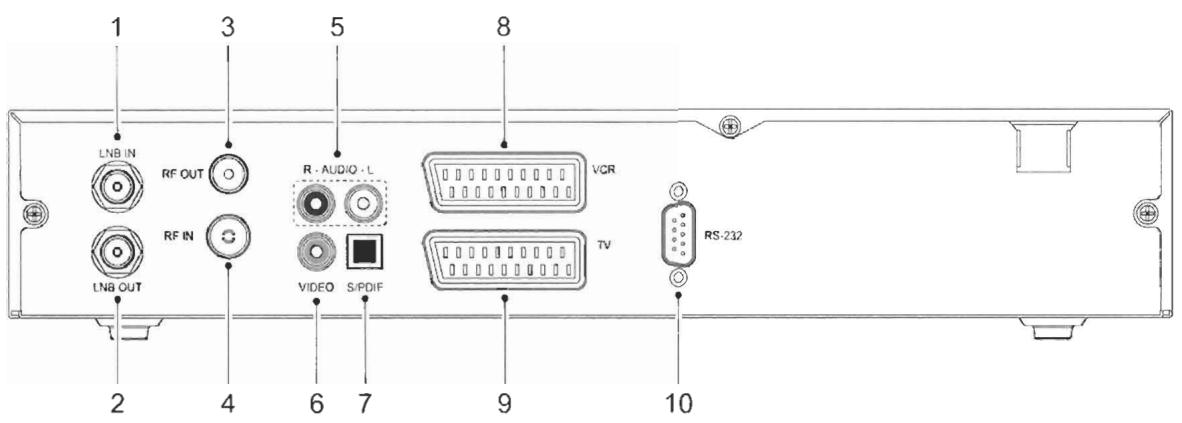

LE PANNEAU ARRIERE ET LES BRANCHEMENTS

1 LNB IN (prise d'entrée du signal satellite provenant de la parabole)
2 LNB OUT (prise de sortie pour le connexion d'un autre décodeur satellite)
3 RF OUT (prise de sortie du signal de l'antenne hertzienne et du modulator UHF régiable sur un canal de 21 à 69)
4 RF IN (prise d'entree de I'antenne hertzienne)
5 AUDIO L/R (prises de sortie gauche et droite du signal audio stéreo)
6VIDEO (prise de sortie video composite)
7 SPDIF (prise de sortie audio numérique)
8 VCR (prise péritel pour magnétoscope)
9 TV (prise péritel pour télévisuer)
10 RS232 (port série pour la mise à jour du logiciel du terminal et transfert de données)

MISE EN SERVICE ET INSTALLATION

Après avoir raccordé correctement le terminal, l'antenne et les périhériques, inséréz la prise du cordon d'alimentation du décodeur dans la prise de courant 220 volts et pressez sur la touche STANDBY de la télécommande pour le mettre en service.

ATTENTION: vous démarrez l'installation des chaînes.

En cas de mauvais paramétrage en cours d'installation, il est possible de recommencer l'installation à partir de son point initial (menu Réglage langue) en procédant comme suit :

(1) presser Menu pour ouvrir le menu principal.
2) avec les flèches CH+/CH-, sélectionner Installation puis OK puis le menu Réglage d'usine et presser OK.
3) avec les touches VOL+/VOL- sélectionner OUI et pressez OK pour revenir au point de départ qui est le menu Réglage langue.

DEMARRAGE DE LA RECHERCHE DES CHAINES

1) après l'avoir mis sous tension le terminal s'initialise et l'écran du téléviseur affiche le menu Réglage langue. NB: Le terminal est prégré sur la langue Française.
2) si nécessaire, avec les touches CH+/CH- et VOL+/VOL-,CHOISEZ la langue désirée pour le menu, les sous-titres, et l'audio由此puis allez sur la ligne OK Suivante et pressez sur la touche OK pour passer au menu Reglage sortie AV.

Réglage langue

Languedu menu

Langue sous-titres

Langue audio

Français

François

Français

OK Suviante

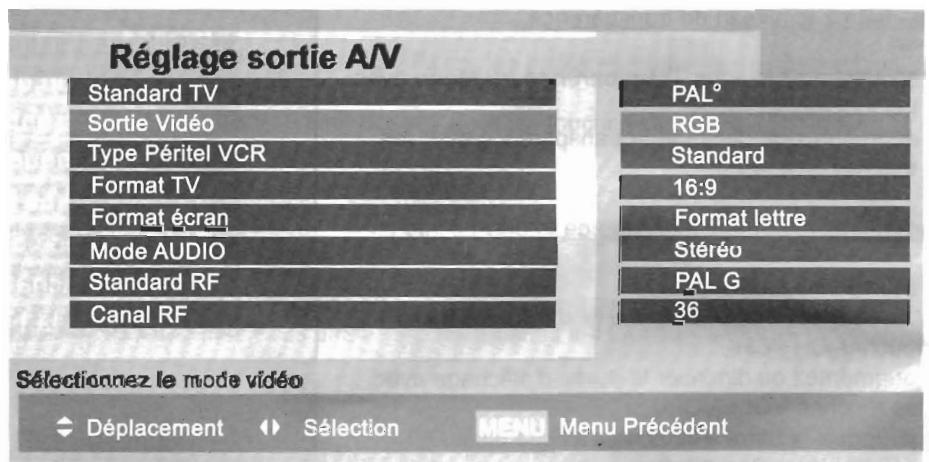

Le menu Reglage AV permit en cas de besoin de paramétre les fonctions video et audio, le format TV et le canal UHF.

Réglage sortie AV

Standart TV

Sortie Video

Type péritel VCR

Format TV

Format écran

Mode audio

Standart RF

Canal RF

Multi

RGB

Standart

4:3

Format lettuce

Stereo

PALG

36

OK Suvante

Précedente

Vérifie si le format TV est conforme (4:3 ou 16:9). Avec les touches CH+/CH- et VOL+/VOL-, sélectionnez les fonctions et modifier les paramétres, puis aller sur OK Suivante et pressez sur la touche OK pour passer au menu Contrôle parental.

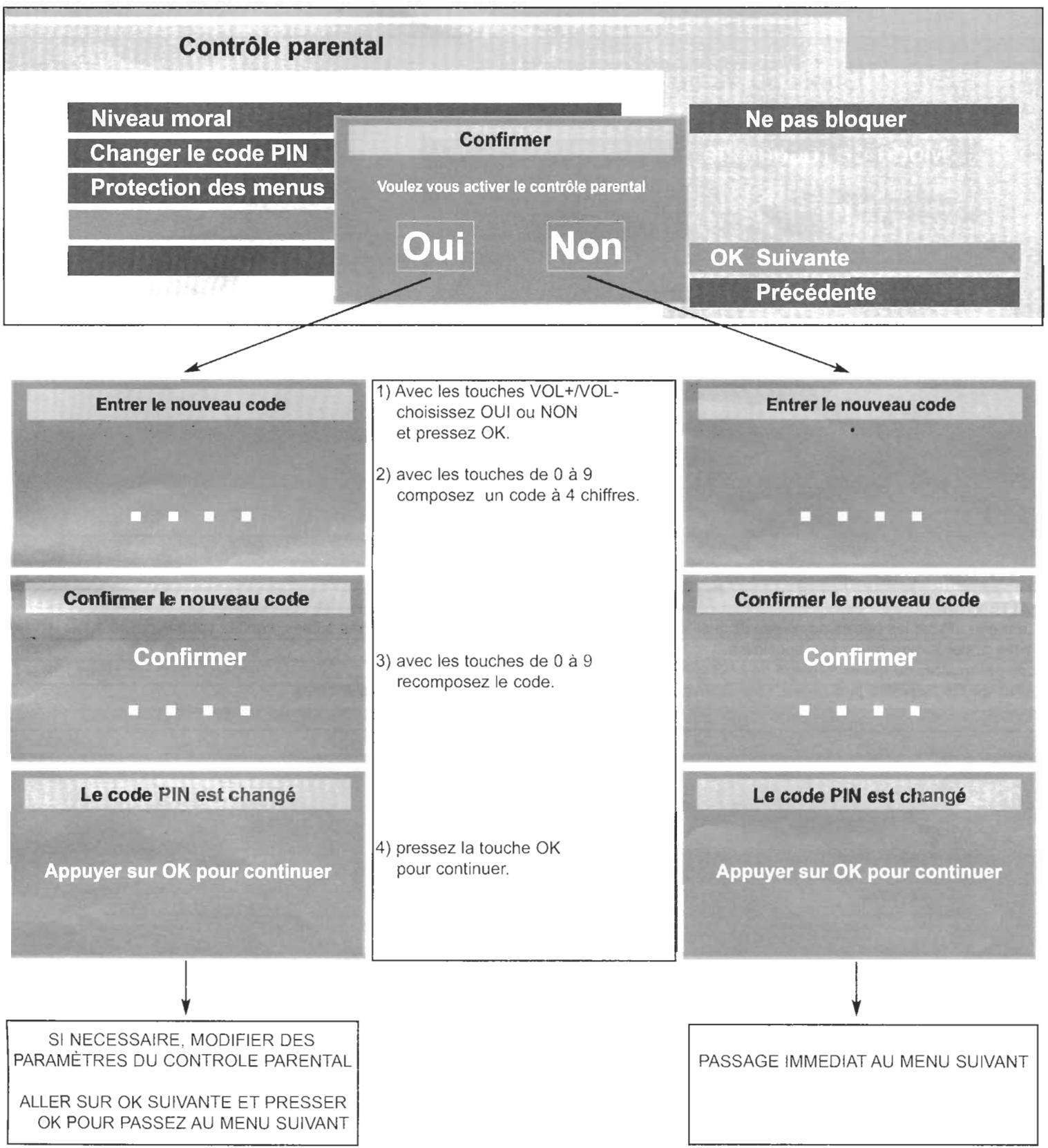

MENUCONTROPLEPARENTAL

Afin de protégger les mineurs et leur éviter de regarder des émissions, des séries, ou des films à caractère violent ou pornographiques, il est obligatoire d'activer le contrôle parental.

Le Contrôle parental permet de bloquer les chaînes en activant le niveau moral (10 à 18 ans), bloquer les menus, et changer le code PIN.

Choisissez un code PIN à quatre chiffres et mémorisez le de manière à le retrouver en cas d'oubli.

Lechio du mode OUI au moment de l'activation, permet de personnaliser immediatement le contrôle parental avant de passerau menu suivant.

|Après les éventuelles modifications allez sur OK Suivante et pressez OK pour passer au menu suivant.

Lechoix du mode NON au moment de l'activation fait passer immediatement au menu suivant.

NB: il est possible de personneliser ulterieurement le contrôle parental en passant par le menu principal.

ATTENTION : les interventions de SAV relatives à la perte du code PIN ne sont pas couvertes par la garantie.

ATTENTION IL N'EST PAS POSSIBLE D'UTILISER LE CODE 0 0 0 0

NB: il est ultérieurement possible de modifier les réglages du menu contrôle parental en y accédant par le menu principal puis configuration système puis contrôle parental.
Le menu contrôle parental permet de paramétre le niveau moral de 10 à 18 ans, de verrouiller ou déverrouiller les menus, et de change le code PIN à quatre chiffres.

Pour rechercher les chaînes gratuites de la TNT via FRANSAT, le terminal est paramétré sur le mode de recherche automatique.
Avec les touches CH+/CH-CHOISISEZ la ligne OK Suivante et presser sur la touche OK pour passer au menu Réglage de LNB.

Choix du mode de recherche

Mode de recherche

Automatique

OK Suivante

Précédente

Aller dans le menu d'installation suivant.

Déplacement

OK Sélection

MENURREGLAGEDE LNB

ATTENTION :

Le menu affiche les barres de niveau et qualite du signal. Si les niveaux sont a zero ou tres faibles, verifiez your installation ou faites apel a Your revendeur specialise.

Les paramètres du menu Réglage de LNB sont prêrglés.

Allez sur OK Suivante puis pressez sur la touche OK pour ouvrir le menu Recherche des chaînes.

Réglage de LNB

Satellite

Fréquence LNB

Alimentation

22 KHz

DiSEqC 1.1

DiSEqC 1.0

Recherche des chaînes

Atlantic Bird 3

9750/10600

On

Off

Désactévé

Désactévé

OK Suvante

Précedente

Aller dans le menu d'installation suivant.

Déplacement

OK Sélection

78% Niveau

85% Qualité

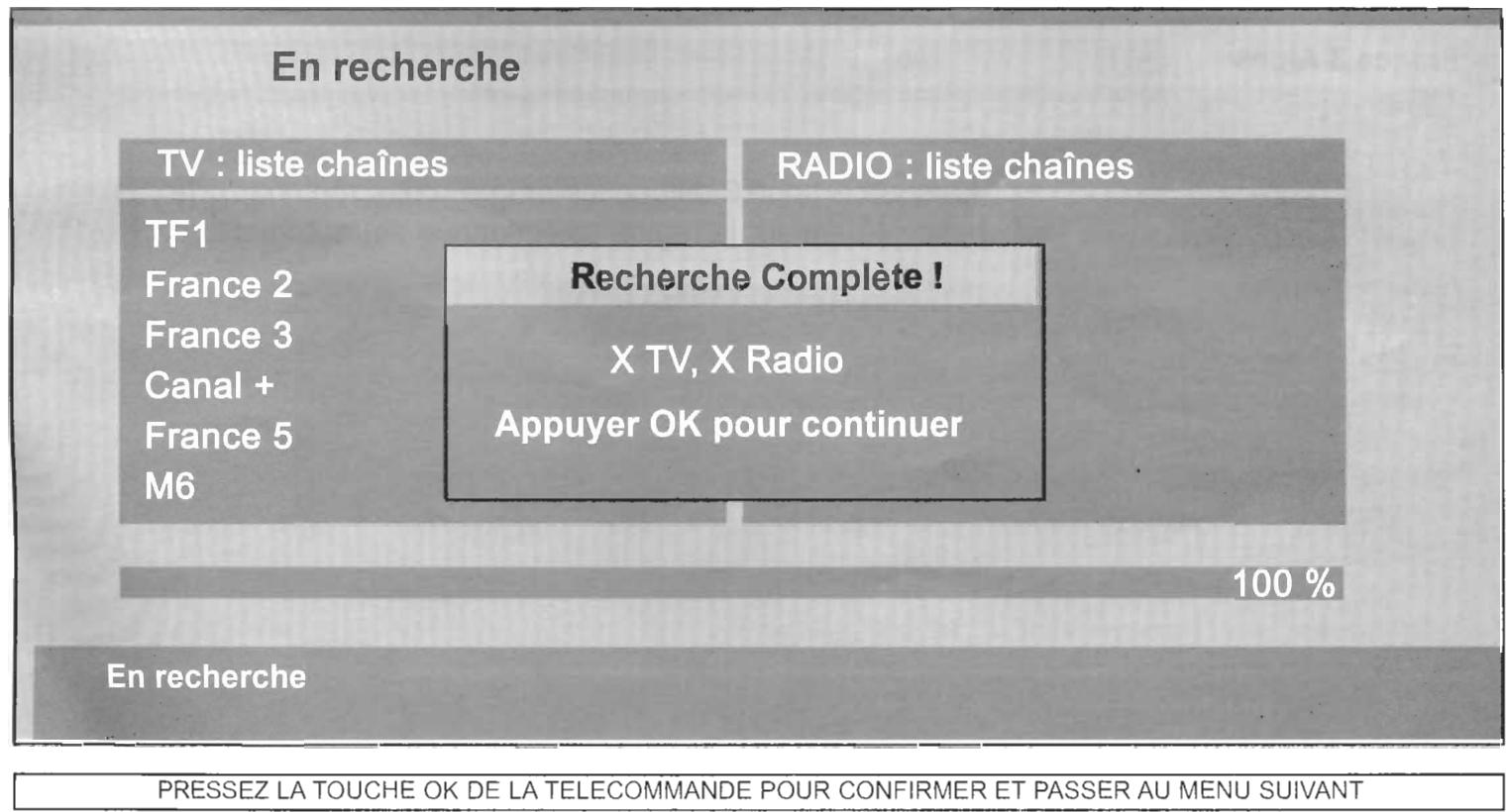

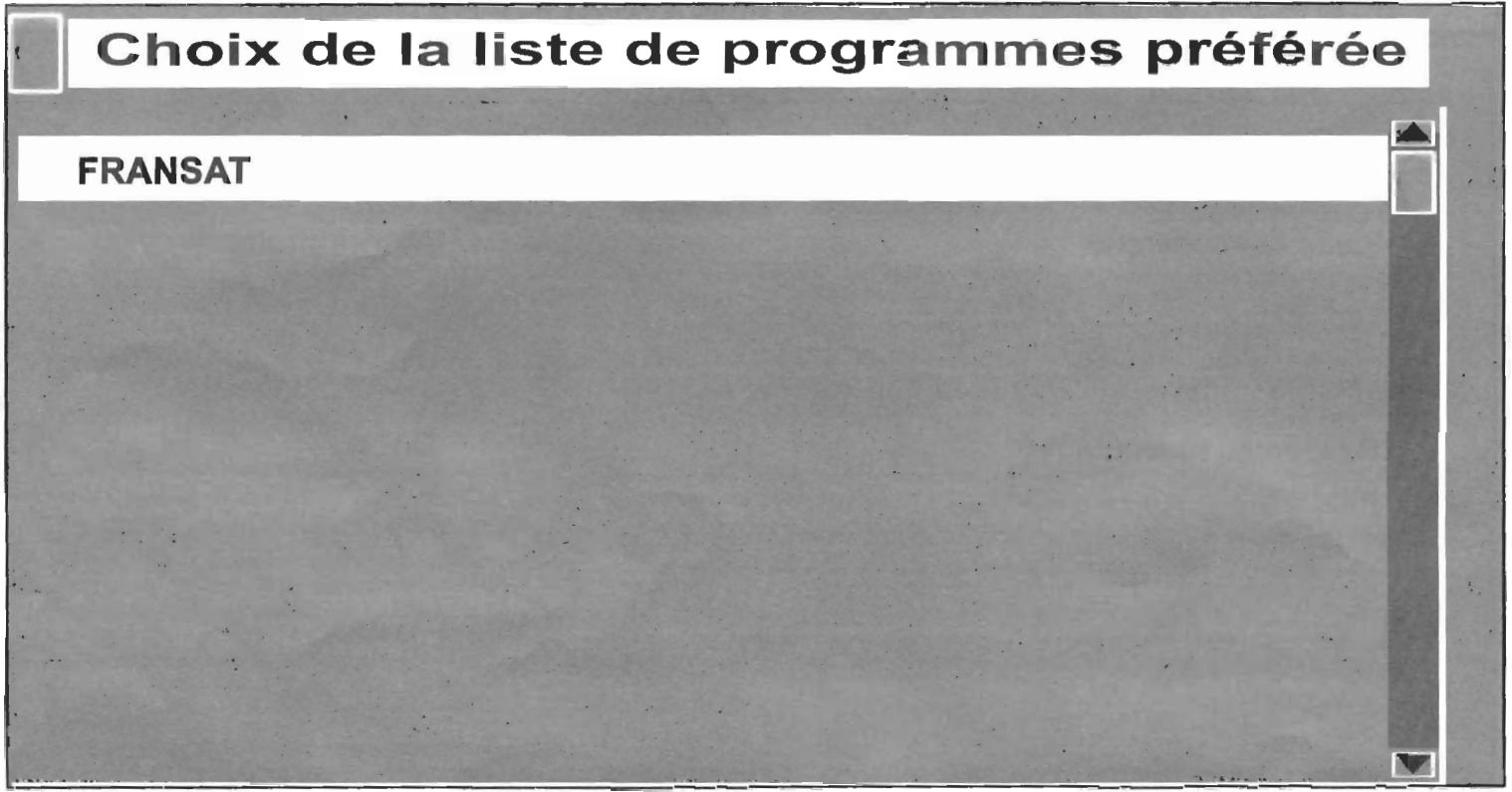

MENU EN RECHERCHE

LA RECHERCHE DES CHAINES DEMARRE ET DURERA QUELQUES MINUTES

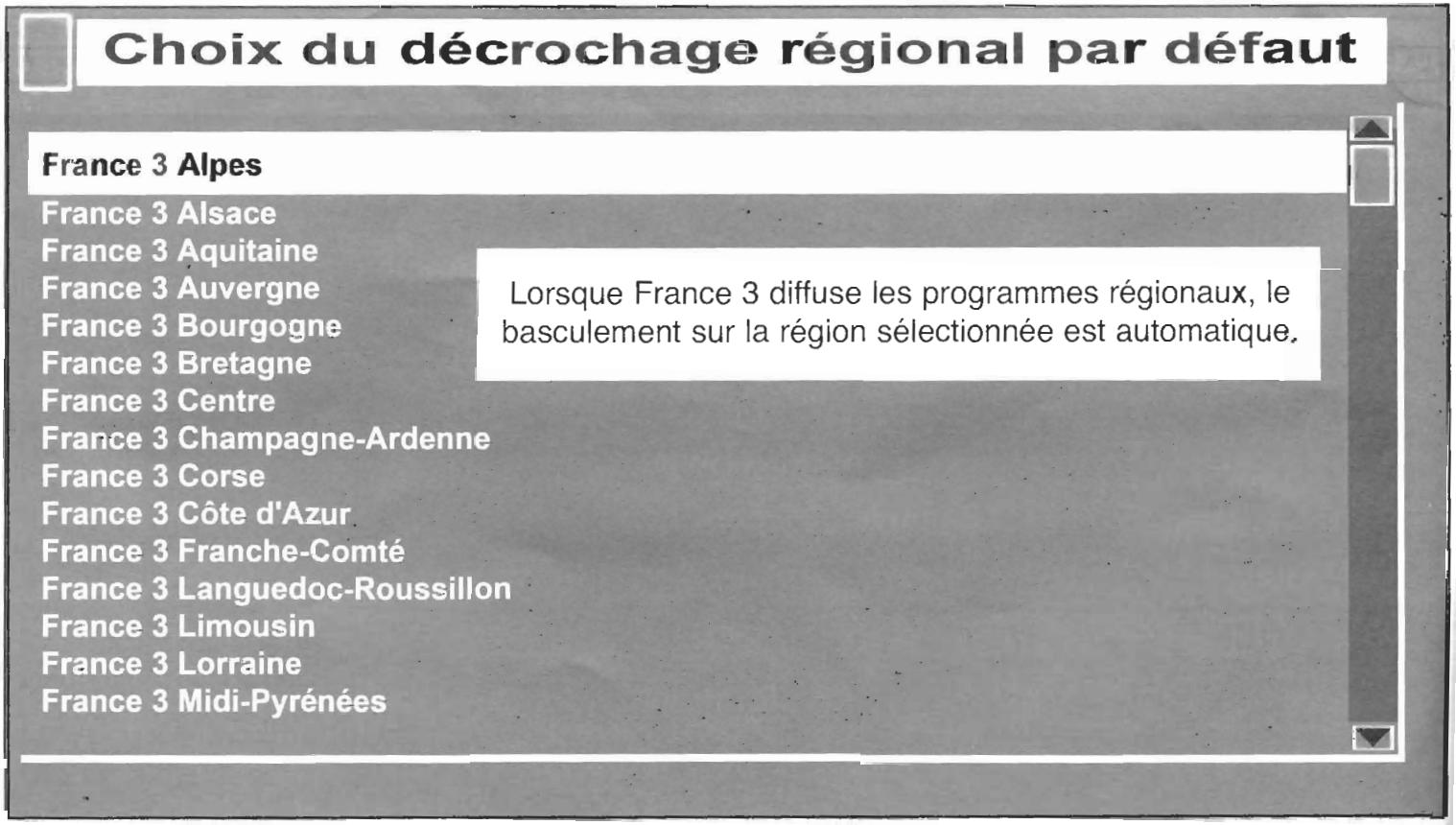

Avec les touches CH+/CH-, selectionnez la région désirée et pressez sur la touche OK de la télécommande pour valider. ATTENTION : LES PROGRAMMES REGIONAUX NE SONT DISPONIBLES QUE SI L'OPERATEUR LES DIFFUSE

L'INSTALLATION DES CHAINE GRATUITES DE LA TNT VIA FRANSAT EST TERMINE

En mode vision, une pression sur la touche OK de la télécommande affiche la liste des chaînes.

Avec les touches CH + / CH- , faites defiler les chaînes une par une.

Avec les touches PRG+/PRG-, faites defiler les chaînes dix par dix.

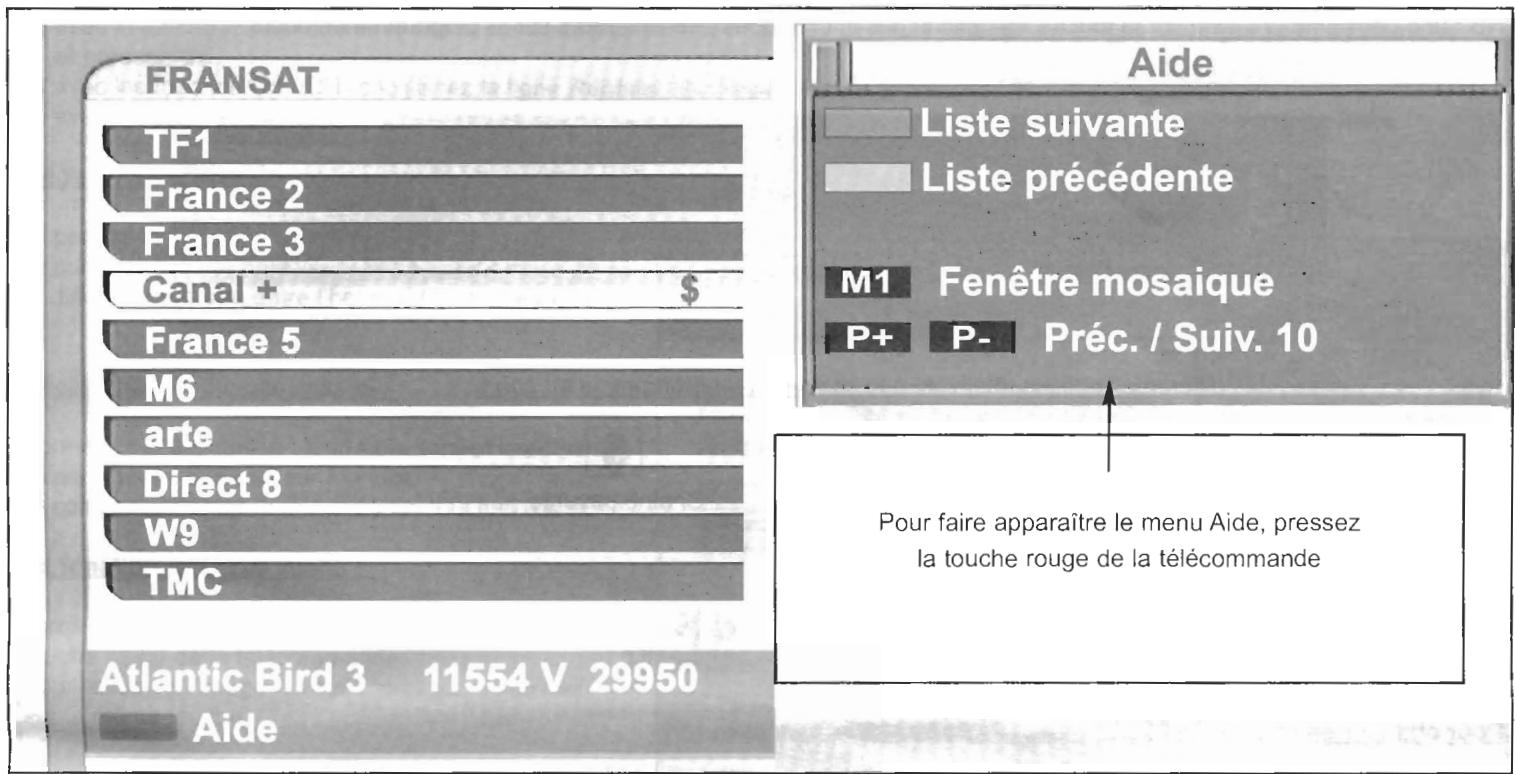

Des pressions successives sur la touche rouge de la telecommande font apparaitre ou disparaître le menu Aide.

Une pression sur la touche verte de la télécommande ouvre la liste de chaînes suivante.

Une pression sur la touche jaune de la télécommande ouvre la liste de chaînes précédente.

Pour regarder une chaîne sélectionnée dans une liste, presse la touche OK.

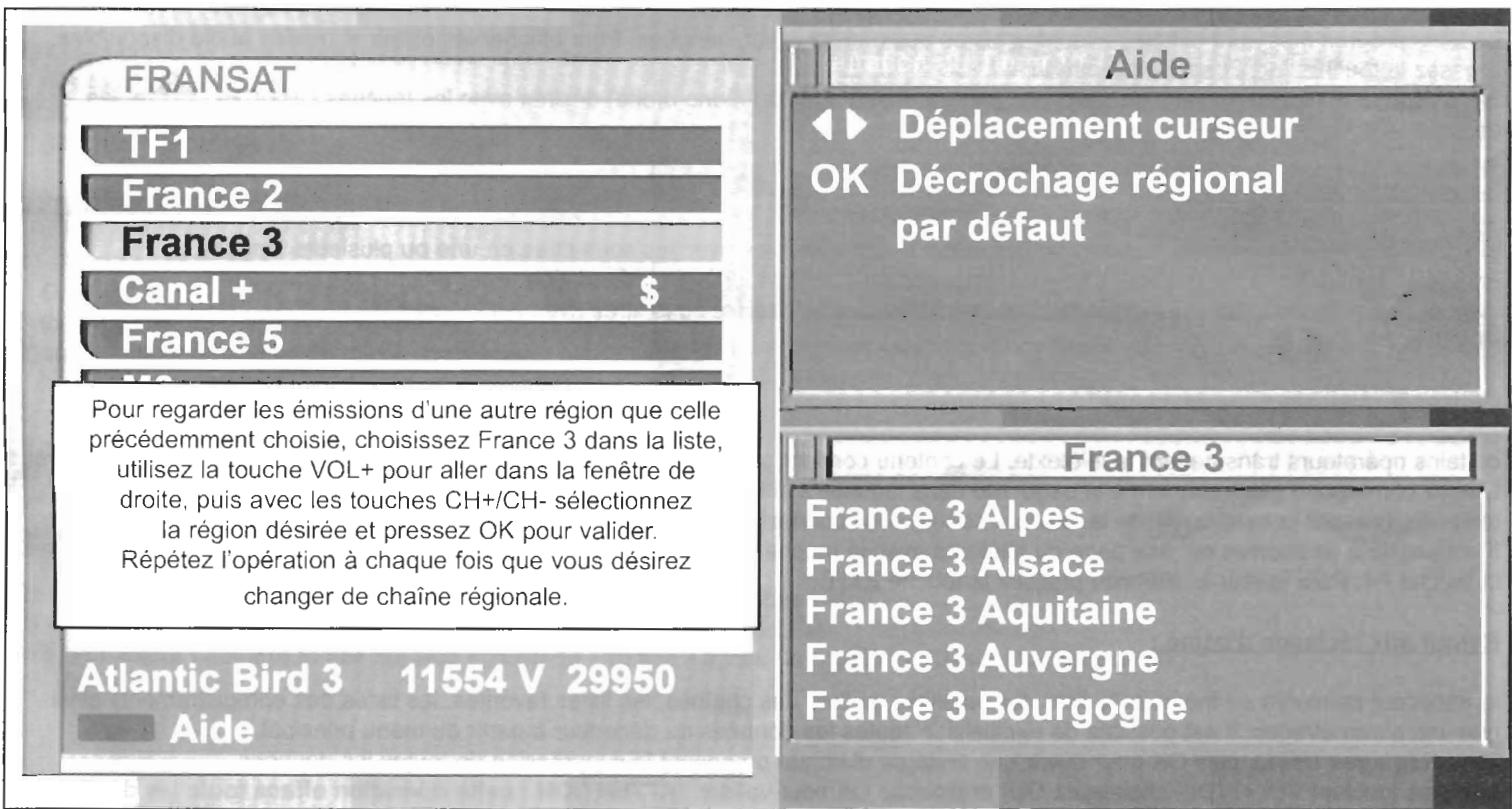

LISTE DES CHAINES FRANCE 3 REGIONS, COMMENT CHANGER DE REGION (Lorsqu'elles sont diffusées par l'opérateur)

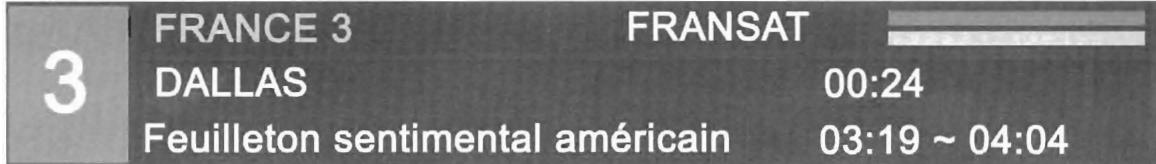

Le bandeau d'informations : (les informations ne s'affichent que si l'opérateur les diffuse)

Ce bandeau apparait sur l'écran à chaque changement de chaine ou en pressant la touche de la télécommande. Il affiche le nom et le nombre de la chaine en cours, le satellite en cours, des informations sur le transpondeur, le niveau et la qualité du signal, le nom du programme ainsi que son niveau moral, un résumé du programme, l'houre et la durée de diffusion. Par le biais de différents symboles il indique aussi si les sous-titres, et le télétexte sont disponibles.

NB : une deuxieme pression sur la touche affiche des informations plus détaillées sur le programme en cours.

Symboles visualisant les differentes options relativent à la chaîne ou au programme en cours :

Chaine bloquée

Sous-titres

Télétexte

Chaine payante

Le contrôle du volume du son :

Pour diminuier ou augmenter le son, utilisez les touches VOL+/VOL- Pour couper ou rétabrir le son, pressez successivement sur la touche Mute

Pour changer de chaine :

pour changer de chaîne, utilisez les touches CH+/CH- ou le clavier alphanumeric de la télécommande (touches 0 à 9) ex : 1 + 9 = chaîne numéro 19.

Selectionner les pistes et modes audio :

certains programmes sont diffusés avec des pistes audio en plusieurs langues. Pour afficher les pistes et modes audio disponibles, presse la touche de la télécommande. Sélectionnez la piste audio et le mode audio (stéreo, mono gauche, mono droit) désirés avec les touches CH+/CH- et les touches VOL+/VOL-

Selectionner les sous-titres :

lorsque l'opérateur les diffuse, certains programmes sont disponibles avec les sous-titres en une ou plusieurs langues. Lorsquils sont diffusés, le symbole des sous-titres apparaît dans la fenêtre d'information. Pour afficher les sous-titres disponibles, pressez la touche de la télécommande puis activez les sous titres avec les touches les touches CH+/CH- et VOL+/VOL-

Utiliser le télétexte :

certains opérateurs transmettent le télétexte. Le contenu contient généralement des informations, du sport, et d'autres sujets d'intérêt. L'index correspond généralement à la page 100 dans laquelle s'affichent les différentes informations disponibles. Pour afficher le télétexte, pressez la touche de la télécommande, Sélectionnez la page désisie avec les touches 0 à 9. Il est possible de zoomer sur une page du télétexte avec la touche F3 de la télécommande et régler son niveau de transparence avec la touche F4. Pour quitter le télétexte pressez la touche EXIT.

Retour aux réglages d'usine :

le decodeur conserve en mémoire la liste des satellites, la liste des chaînes, les listedes favorites, les listedes des enregistrements ainsi que vos paramétrages. Il est possible de réinitialiser toutes les données du décodeur à partir du menu principal, ligne Réglages Usine, puis OK pour ouvrir une boite de dialogue proposant la suppression de toutes les données. Avec les touches VOL+/VOL- choisissez OUI et pressez OK pour valider. (ATTENTION: cette opération efface toute les données) Le décodeur est revenu aux paramétrages d'usine.

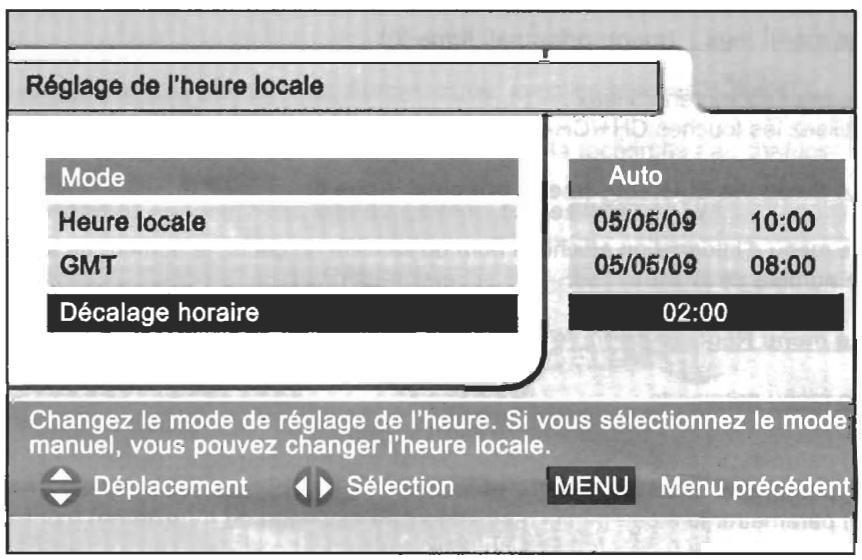

Réglage de l'heure :

en mode veille le decodeur affiche l'heure locale.

Le réglage de la date et de l'heure est important pour pouvoir utiliser d'une manière fiable le guide des programmes (EPG) ainsi que les programmations d'enregistrements.

1) avec la touche MENU ouvre le menu principal, puis avec les touches CH+/CH- choisissez la ligne Configuration Systeme et pressez OK.
2) avec les touches CH+/CH-CHOISISEZ la ligne Reglage de l'heure locale et presse OK.
3) avec les touches CH+/CH-, VOL+/VOL- et 0 à 9 paramétrz le mode, la date, l'heure ainsi que le décalage horsaire désiré.

Régler l'heure avec le décalage horsaire : en France en hiver + 1 heures (01:00) en été + 2 heures (02:00)

1) paramètrez le mode sur Auto.
2) paramétrez le décalage horsaire en composant la différence horsaire entre l'heure GMT et l'heure locale.

Régler l'heure en mode manuel :

Format de presentation : jour/mois/année/heure/minute

1) paramétrez le mode sur Manuel.
2) composez l'heure locale avec les touches 0 à 9.

La fonction arrêt sur image :

I'arrêt sur image est obtenu par une pression sur la touche (II) de la télécommande.

Pour revenir à l'image normale, pressez à nouveau sur la même touche.

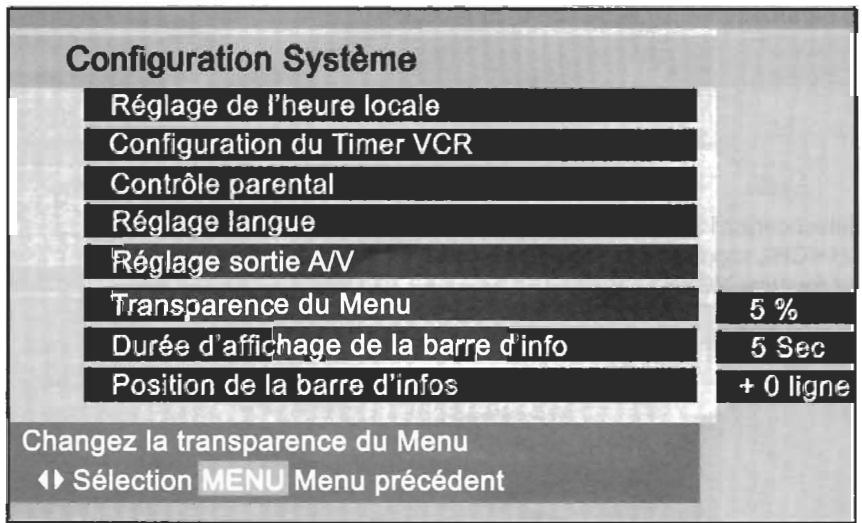

Paramétrer l'affichage à l'écran :

à partir du menu Configuration Systeme

paramétrez le niveau de transparence :

1) Sélectionnez la ligne Transparency du Menu avec les touches CH+/CH-.
2) augmentez ou diminuier la transparence avec les touches VOL+/VOL-.

paramétrz la durée d'affichage de la barre d'info :

1) selectionnez la ligne

Durée d'affichage de la barre d'infos avec les touches CH+/CH-.

2) augmentez ou diminuier la durée d'affichage avec les touches VOL+/VOL-.
3) pour que la barre d'infos ne s'affiche plus, selectionnéz Pas d'info.
4) pour que la barre d'infos soit continuellement affichée, seLECTIONnez Jamais caché.

paramétrez la position de la barre d'info sur l'écran :

1) selectionnez la ligne Position de la barre d'infos avec les touches CH + / CH -
2) réglez la hauteur de la barre d'infos avec les touches VOL+/VOL-.

NB : la hauteur peut être régée sur une échelle de - 10 à + 3 lignes (la position - 10 étant la plus BASSE)

La fonction mosaique :

une pression sur la touche M1 de la telecommande affiche 13 chaines simulatnément sur I'ecran.

Selectionnez les chaines avec les touches CH+/CH- et VOL+/VOL- et validez avec la touche OK.

NB: la fenêtre mosaïque met un certain temps à s'ouvrir.

Le menu information: (menu principal, ligne 5)

ice menu comprehend 3 volets :

1) une fenêtre d'informations sur le décodeur (version logiciel et matériel, etc)
2) un calendrier (seLECTIONnez le mois avec les touches CH+/CH- et l'année avec les touches VOL+/VOL-); la date courante étant indiquée par un surbrilance.
3) une calculatrice (naviguez avec les touches CH + / CH - , validez avec la touche OK)

(Le menu yeux: (menu principal, ligne 8))

ice menu comprehend 5 Jeux :

utilisez les touches CH+/CH-, VOL+/VOL-; 0 à 9 et Ok pour utiliser les jours.

Le menu via Eutelsat: (menu principal, ligne 6)

ce menu d'information affiche le nom du satellite en cours, le numero de série du decodeur, les versions matériel et logiciel, le numero de la carte d'acces, et la version de cryptage.

Le menu Réglage sortie A/V: (menu principal, configuration système, ligne 5)

ce menu permet de :

1) paramétrer le standart TV (PAL ou NTSC, ou multistandard) (conseilé : Multistandard)
2) paramétrr la sortie video (RGB, ou YUV, ou CVBS) (conseilé : RGB).
(3) paramétrre le mode péritel magnétoscope (standart ou AV/externe) (conseilé : multistandard).
4) paramétrre le format TV (4:3 ou 16:9).
(5) paramétrer le mode audio (mono, gauche, droite, ou stéreo).
6) paramétrre le canal de sortie du modulator UHF (21 à 69) et le standart (PAL G, PAL I, PAL K, NTSC M) (conseilé PAL G).

Selectionnez les lignes avec les touches CH + / CH- ,modifiez les parametes avec les touches VOL+/VOL-.

Ecouter la radio, organiser les chaînes radio, creer des listedes favorites :

Lrs de la recherche des chaines, le decodeur messorise uneiste (Toutes chines Radio) des radios diffusees via le satellite par les opereurs.

Comme pour les chaines TV, toutes les chaines radio peuvent etre deplacées, bloquées, desactivées ou classées via le menu Organisation des chaines. (voir page 18)

Les chaînes mémorisées dans la liste Toutes chaînes Radio peuvent être classées par thèmes dans des listedes favorites qu'il faut creer. (voir page 19)

En mode normal, passez du mode TV au mode Radio et inversement, par pressions sur la touche de la telecommande.

En mode Organisation des chaines ou Organisation de listes de favors, passez du mode TV au mode Radio et inversement, par pressions sur la touche de la télécommande

Il existe quatre méthodes de recherche de chaînes:

1) recherche de toutes les chaînes sur un satellite
2) recherche de toutes les chaînes sur un transpondeur.
3) recherche d'une chaîne sur un transpondeur.
4) recherche de toutes les chaînes sur un transpondeur SMATV.

NB: il est possible de ne rechercher que les chaînes en clair ou toutes les chaînes (en clair et codées)

Recherche de toutes les chaînes sur un satellite

1) avec la touche MENU ouvre le menu principal, puis avec les touches CH+/CH- choisisse la ligne Installation et presse OK.
2) avec les touches CH+/CH- choisissez la ligne Reglage LNB et pressez OK.
3) avec les touches CH+/CH- Sélectionnéz la ligne Satellite, pressez la touche OK, puis avec les touches CH+/CH- Sélectionnéz le satellite désiré, validez avec OK et ensuite si nécessaire modifiez les paramétres (Fréquence LNB, Alimentation LNB et DiSEqC).
4) avec les touches CH + / CH- choisissez la ligne Recherche des chaines et pressez sur la touche OK.

Vouaveszouvertle menu Recherche deschaines.

1) avec les touches CH+/CH-CHOISISEZ LA Ligne Mode de recherche puis selectionnez Automatique avec les touches VOL+/VOL-.
2) si nécessaire, modifiez les paramètres avec les touches CH+/CH- et VOL+/VOL-.
3) avec les touches CH+/CH- choisissez la ligne Recherche puis pressez sur la touche OK pour demarrer la recherche des chaînes.
(4) la recherche terminée, si nécessaire, repêtez l'opération pour d'autres satellites.

NB: Les chaînes recherchéées s'ajoutent à celles de la liste FRANSAT sur une 2ème liste dénommée Toutes chainesTV.

Réglage de LNB

Satellite

Fréquence LNB

Alimentation

22 KHz

DiSEqC 1.1

DiSEqC 1.0

Recherche des chaînes

OK Hotbird

9750/10600

On

Off

Désactivé

Désactivé

Selectionner le nom du satellite à receivevoir

Déplacement Sélection MENU Menu précédent

78% Niveau

85% Qualité

Recherche des chaînes

Satellite

Mode de recherche

Fréquence

Débit symbole

Polarisation

Recherche réseau

PID

Clair/codé

Atlantic Bird 3

Automatique

On

FTA + CAS

OK Suivante

Précedente

Aller dans le menu d'installation suivant Déplacement OK Sélection

Recherche de toutes les chaînes sur un transpondeur

(pour ajouter un transpondeur voir page 17)

1) avec la touche MENU ouvre le menu principal, puis avec les touches CH+/CH- choisisse la ligne Installation et presse OK.
2) avec les touches CH+/CH- choisissez la ligne Reglage LNB et pressez OK.
3) avec les touches CH+/CH- Sélectionnéz la ligne Satellite, presse la touche OK, puis avec les touches CH+/CH- Sélectionnéz le satellite désiré, validez avec OK, et ensuite si nécessaire modifiez les paramétres (Fréquence LNB, Alimentation LNB, DiSEqC 1.0
(4) avec les touches CH+/CH- choisissez la ligne Recherche des chaînes et pressez sur la touche OK de la télécommande.

Vouaveszouvertle menuRecherche deschaines.

1) avec les touches CH+/CH-CHOISISEZ la ligne Mode de Recherche puis selectionnez Manuel avec les touches VOL+/VOL-.
2) avec les touches CH+/CH- sclectionnez la ligne Frequence et presse la touche OK pour afficher la liste des transpondeurs.
3) avec les touches CH+/CH- Sélectionnéz le transpondeur désiré et pressez la touche OK.

NB: si le transpondeur désiré ne figure pas dans la liste, refermez la liste avec la touche MENU et composez sa fréquence avec les touches 0 à 9
4) avec les touches CH+/CH-, VOL+/VOL-, et 0 à 9, paramétrrez le débit symbole, la polarisation du transpondeur besoin ainsi que le mode de recherche (clairs + codés ou clairs),CHOISSEZ LA Ligne Recherche puis pressez sur la touche OK pour démarrer la recherche des chaînes.
NB : en seLECTIONnant l'option ON sur la ligne Recherche Reseau, le decodeur recupereira les dernières mises à jour relatives aux chaînes. La recherche risque alors de durer plus longtemps.

Recherche d'une chaine sur un transpondeur

Vouavesouvertle menu Recherche deschaines.

1) avec les touches CH+/CH-CHOISSEZ la ligne Mode de Recherche puis selectionnee Avancé avec les touches VOL+/VOL-.
2) avec les touches CH+/CH- sélectionné la ligne Fréquence et pressez la touche OK pour afficher la liste des transpondeurs.
3) avec les touches CH+/CH- sélectionné le transpondeur désiré et pressez la touche OK.
NB: si le transpondeur désiré ne figure pas dans la liste, refermez la liste avec la touche MENU et composez sa fréquence avec les touches 0 à 9
4) avec les touches CH+/CH-, VOL+/VOL-, et 0 à 9, paramétrz le début symbole, la polarisation du transpondeur choisi ainsi que le mode de recherche (clairs + codés ou clairs).
(5) avec les touches CH+/CH- Sélectionnéz la ligne PID et pressez sur la touche OK pour ouvrir la fenêtre de paramétrage des PID.
6) avec les touches CH+/CH-, VOL+/VOL- et 0 à 9, paramétrer les PID puis allez sur la ligne Mémo et pressez OK pour valider.
7) choisissez la ligne Recherche puis pressez sur la touche OK pour demarrer la recherche des chaînes.

NB : en seLECTIONnant l'option ON sur la ligne Recherche Reseau, le decodeur recupereira les dernières mises à jour relatives aux chaînes. La recherche risque alors de durer plus longtemps.

Recherche de toutes les chaines sur un transpondeur SAMTV (lorsque votre décembre est raccordé à un système SMATV)
Voues avec ouvert le menu Recherche des chaînes.

1) avec les touches CH+/CH-CHOISSEZ la ligne Mode de Recherche puis selectionnez SMATV avec les touches VOL+/VOL-.
2) avec les touches CH+/CH- sélectionné la ligne Fréquence et pressez la touche OK pour afficher la liste des transpondeurs.
3) avec les touches CH + / CH - selectionnez le transpondeur désiré et pressez la touche OK.
NB: si le transpondeur désiré ne figure pas dans la liste, refermez la liste avec la touche MENU et composez sa fréquence avec les touches 0 à 9.
4) avec les touches CH+/CH-, VOL+/VOL-, et 0 à 9, paramétrz le début symbole du transpondeur besoin ainsi que le mode de recherche (clairs + codés ou clairs).
(5) choisissez la ligne Recherche puis pressez sur la touche OK pour demarrer la recherche des chaînes.

NB: en selectionnant l'option ON sur la ligne Recherche Reseau, le decodeur recupereera les dernieres mises a jour relatives aux chaines. La recherche risque alors de durer plus longtemps.

Remarque : les informations sur les transpondeurs sont disponibles sur des sites tels que : www.satcodx.com ou www.lyngsat.com

1) avec la touche MENU ouvre le menu principal, puis avec les touches CH+/CH-CHOISSEZ la ligne Installation et presssez la touche OK de la télécommande.
2) avec les touches CH + / CH -choisissez la ligne Edition SAT ou TP et pressez OK.

Vouaveszouvertle menu EditionSATouTP.

Ajouter un satellite :

avec les touches CH+/CH- Sélectionnez la ligne Ajouter Satellite, et presse la touche OK pour ouvrir le clavier alphétique.

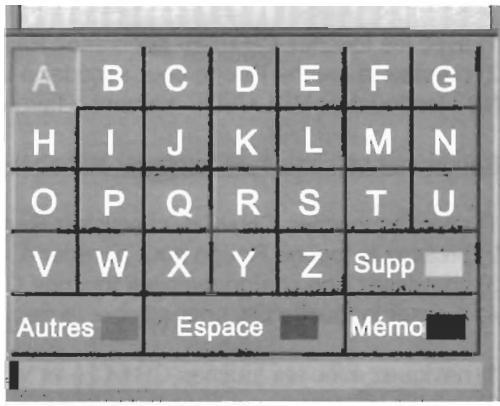

Pour nommer le satellite :

1) naviguez avec les touches CH+/CH- et VOL+/VOL-.
(2) invalidate les caractères avec la touche OK.
3) pour supprimer des caractères pressez la touche jaune de la télécommande.
4) pour creer un espace pressez la touche verte de la télécommande.
(5) pour mémoriser pressez la touche bleue de la télécommande.
6) les minuscules, chiffres et symboles s'affichent par pressions successives sur la touche Rouge

NB : pour renommer un satellite, Sélectionnéz la ligne Renommer le Sat et opérez comme expliqué ci-dessus.

Pour ajouter un transpondeur :

avec les touches CH + / CH - selectionnez la ligne Ajouter TP, puis pressez la touche OK pour ouvrir la fenetre de parametrage des transpondeurs.

Avec les touches CH+/CH- selectionnez les lignes.

Avec les touches 0 à 9 paramétrz le débit symbole et la fréquence.

Avec les touches VOL+/VOL-choisissez la polarité.

Allez sur OK et pressez la touche OK pour memoriser.

Des pressions successives sur la touche rouge affichent les minuscules, ainsi que les chiffres et différents symboles.

Ajouter TP

Fréquence 11681

Débit symbole 29500

Polarisation Horizontal

OK

Edition Sat ou TP

Satellite

Fréquence

Débit symbole

Polarisation

Renommer le Sat

Ajouter TP

Supprimer TP

Ajouter Satellite

Supprimer Satellite

Recherche des chaînes

OK Hotbird

11681 MHz

27500 KS/s

Horizontal

Sélectionnez le nom du satellite à receivevoir

78% Niveau

85% Qualité

Déplacement

Sélection

Menu Précédent

A part les chaines de la TNT, toutes les autres chaines mémorises dans la liste Toutes chaines peuvent être renommées.

Toutes les chaines peuvent etre deplacées, bloquées, desactivées ou classées via le menu Organisation des chaines.

Pour acceder au menu :

1) presse la touche MENU pour ouvrir le menu principal.
2) avec les touches CH+/CH- choisissez la ligne Organisation des chaînes et pressez la touche OK.

Pour effectuer des modifications :

Faire defiler les chaînes dans la liste :

1) avec les touches CH+/CH- choisissez Parcourir.
2) pressez la touche Rouge pour acceder à la liste des chaînes puis faites les défilé avec les touches CH+/CH-.

NB: les touches VOL+/VOL- seront à faire défilier les chaînes par groupe de dix.

Renommer un chaine via le clavier alphétique :

1) avec les touches CH + / CH -choisissez Renommer.
2) pressez la touche Rouge pour acceder à la liste des chaînes.
3) choisissez une chaîne avec les touches CH+/CH-.

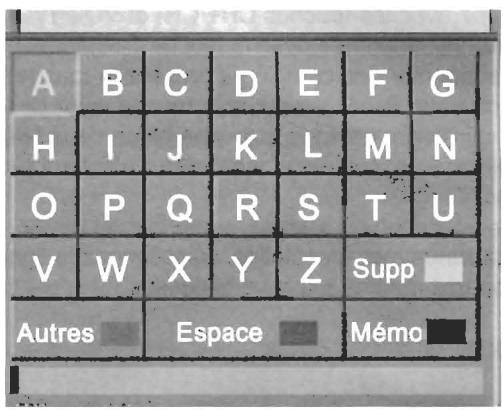

4) presser la touche OK pour afficher le clavier alphabétique.

1) naviguez avec les touches CH + / CH- et VOL + / VOL- .
2) invalidate les caractères avec la touche OK.
3) pour supprimer des caractères pressez la touche jaune de la télécommande.
4) pour creer un espace pressez la touche verte de la telecommande.
(5) pour mémoriser pressez la touche bleue de la télécommande.
6) les minuscules, chiffres et symboles s'affichent par pressions successives sur la touche Rouge de la télécommande

Déplacer une chaîne :

1) avec les touches CH+/CH- choisissez Déplacer.
2) presse la touche Rouge pour acceder à la liste des chaînes.
3) avec les touches CH+/CH- choisisse la chaîne désirée.
(4) presser la touche OK pour selectionner la chaîne à déplacer.
(5) avec les touches CH+/CH- déplacez la chaîne sur la position désirée.
6) invalidate avec la touche OK.

Bloquer une chaine :

1) avec les touches CH+/CH- choisissez Bloquer.
2) pressez la touche Rouge pour acceder à la liste des chaînes puis choisissez la chaîne désirée avec les touches CH+/CH-.
(3) presser la touche OK pour bloquer la chaîne (lorsque la chaîne est bloquée, une clef apparait à gauche de son nom).
4) pour débloquer une chaîne répêtez l'opération.

Désactiver une chaine :

1) avec les touches CH + / CH -choisissez Supprimer.
2) pressez la touche Rouge pour acceder à la liste des chaînes puis choisissez la chaîne désirée avec les touches CH+/CH-.
3) presser la touche Jaune de la télécommande pour supprimer la chaîne.
4) pour reactiver une chaîne répêtez l'opération.

Classer les chaînes :

Le terminal permet 5 modes de classement des chaînes :

AàZ

Codées / Libres

Libres / Codées

Classement par satellite

1) avec les touches CH+/CH- choisissez Classer.
2) pressez la touche Rouge pour acceder à la liste des chaînes puis choisissez le mode de tri avec les touches CH+/CH-.
3) presser la touche OK de la télécommande pour valider votre choix.
(4) pour quitter sans modification choisisse Abandon et pressez OK.

Des pressions successives sur la touche rouge affichent les minuscules, ainsi que les chiffres et différents symboles.

Les chaînes mémorisées dans la liste Toutes chaînes peuvent être classées par thèmes dans des listedes qu'il faut créé (cinéma, sport, informations, musique, enfants, etc...)

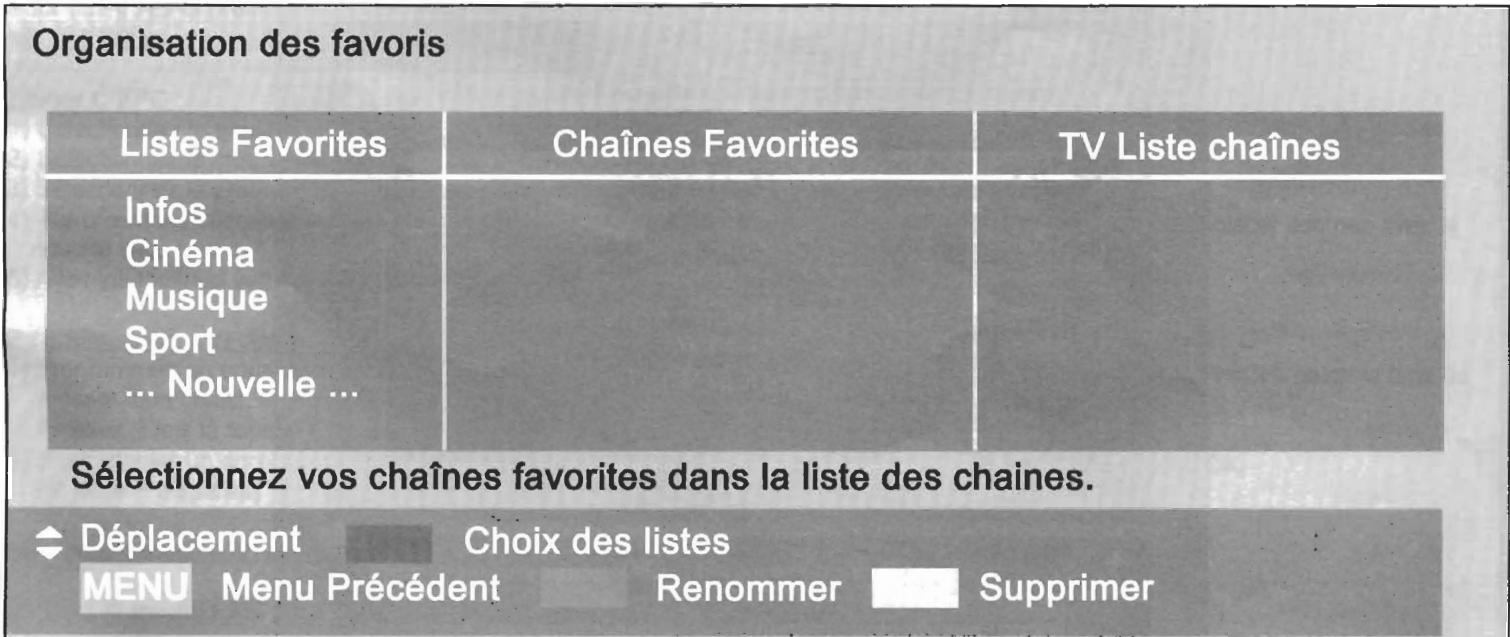

Comment creer et nommer uneiste favorite:

1) pressez la touche MENU pour ouvrir le menu principal.
2) avec les touches CH+/CH- choisissez la ligne Organisation des favoris et presse la touche OK.
3) pressez la touche Rouge pour acceder à la colonne Liste Favorite.
4) avec les touches CH+/CH- choisissez la ligne Nouvelle.
5) presser la touche OK pour afficher le clavier alphabetique et nommer la liste.

des pressions successives sur la touche rouge affiche les minuscules, ainsi que les chiffres et differents symboles)

(a) naviguez verticalement et horizontalalement avec les touches CH+/CH- et VOL+/VOL-.
b) invalidate les caractères avec la touche OK.
c) supprimez les caractères avec la touche jaune.
d) creez un espace avec la touche verte.
e) mémorisez avec la touche bleue.

Comment intégrer des chaînes dans une liste favorite :

1) avec les touches CH+/CH- choisissez la liste favorite dans laquelle vous désirez intégrer des chaînes.
2) pressez la touche Rouge pour acceder à la colonne TV Lieste chaines.
3) avec les touches CH+/CH-CHOISISEZ la chaîne à intégrer puis pressez sur la touche OK.

La chaîne intégrée apparait dans la colonne Chaines Favorites.

(4) pour intégrer une autre chaîne repêtez l'opération.

Comment déplacer des chaînes dans une liste favorite :

1) avec les touches CH+/CH- choisissez la liste favorites dans laquelle vous désirez déplacer des chaînes.
2) presse la touche Rouge pour acceder à la colonne Chaines Favorites.
3) avec les touches CH+/CH- choisissez la chaine désirée.
4) presser la touche OK pour selectionner la chaîne à déplacer.
(5) avec les touches CH + / CH - déplacez la chaîne sur la position désirée.
6) invalidate avec la touche OK.

Comment supprimer des chaines dans une liste favorite :

1) avec les touches CH+/CH-CHOISIsze laiste favorite dans laquelle you desirez supprimer des chaines.
2) presse la touche Rouge pour acceder à la colonne Chaines Favorites.
3) avec les touches CH+/CH- choisissez la chaîne désirée.
4) presser la touche Jaune pour supprimer la chaîne.

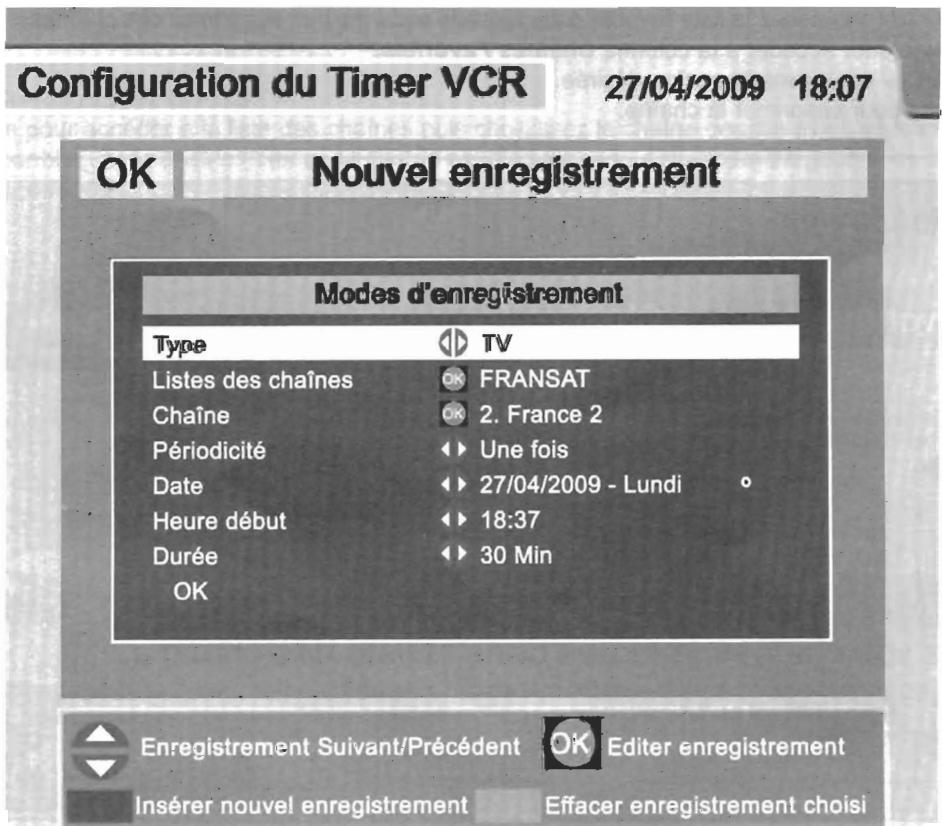

Ce menu permet de programmer des enregistrement de vos programmes préferés sur votre magnétoscope ou DVD.

NB: il est possible de programmer l'enregistrement :

une fois, tous les jours, chaque week end, de façon hebdomadaire, toute la semaine.

Pour acceder au menu et programmer un enregistrement :

1) pressez la touche MENU pour ouvrir le menu principal.
2) avec les touches CH + / CH -choisissez la ligne Configuration Systeme et presse la touche OK.
3) avec les touches CH + / CH -choisissez la ligne Configuration du Timer VCR et pressez la touche OK.
(4) pressez la touche OK pour programmer un nouvel enregistrement.
(5) avec les touches VOL+/VOL-choisissez le type d'enregistrement (TV ou Radio)
6) avec les touches CH + / CH -choisissez la ligne Listes des chaines et pressez OK.
7) avec les touches CH + / CH- choisissez la liste dans laquelle se trouve la chaîne dont vous poulez enregistrer un programme.
8) pressez la touche OK pour afficher les chaînes de la liste.
9) avec les touches CH+/CH- choisissez la chaîne dont vous poulez enregistrer un programme et pressez OK.
10) avec les touches CH + / CH -choisissez la ligne Periodicite et avec les touches VOL+/VOL- validez la periodicite desiree.
11) avec les touches VOL+/VOL- programmez la date de l'enregistrement.
12) avec les touches CH+/CH- et VOL+/VOL- programmez l'Heure de début et la Durée de l'enregistrement.
12) avec les touches CH+/CH-CHOISSEZ la ligne OK et pressez OK pour valider vos choix.

Pour supprimer un enregistrement :

pour supprimer un enregistrement, allez dans le menu Configuration du Timer VCR, selectionnez le avec les touches CH+/CH-, et presse la touche verte de la télécommande.

Pour programmer un enregistrement :

pour programmer un nouvel enregistrement à partir du menu Configuration du Timer VCR, presse la touche rouge de la télécommande.

Pour modifier un enregistrement :

pour modifier un enregistrement, allez dans le menu Configuration du Timer VCR, selectionnez l'enregistrement à modifier avec les touches CH+/CH-, presse la touche OK de la télécommande et modifiez les parametes.

Programmez le guide

14

FRANCE 4

Série d'action americaine avec Molly Price, Bonnie Dennison, Tia Texada. Saison 4 (15/22).

Type d'EPG

Jour precedent

Jour suivant

Page d'info suivante

Plus d'Infos

Chaine suivante/préciédente

OK Mémoriser l'enregistrement

OK + OK Modifier le mode d'enregistrement

EXIT Quitter OK Annuler l'enregistrement

Lorsque I'opereaur les diffuse, l'EPG affiche des informations telles que les numeros et nomes des chaines, l'hour et la date courante, ainsquie que les programmes, leurs contenus, leurs horaires.

Pour ouvrir l'EPG pressez la touche EPG de la télécommande.

NB: l'EPG peut être affiché avec deux types de presentation différents.

Utiliser L'EPG :

(1) Sélectionnez le type de presentation de l'EPG avec la touche rouge.
(2) Sélectionnez la chaîne avec les touches VOL+/VOL- ou CH+/CH- selon le type de presentation choisi.
3) Sélectionnez le programme avec les touches VOL+/VOL- ou CH+/CH- selon le type de presentation choisi.
4) Par pressions successives sur la touche bleue, faites defiler les pages d'informations sur le programme choisi et zoomez avec la touche info.
(5) Avec les touches verte et jaune faites defiler les jours suivants et precedents.

Programmer un enregistrement à partir de l'EPG :

(1) Programme un enregistrement en sclectionnant le programme désiré avec les touches VOL+/VOL- ou CH+/CH- selon le type de presentation choisi, et validez avec la touche OK. (une dette P apparait à coté du programme)
(2) Pressez 2 fais la touche OK pour modifier les paramétres d'un enregistrement.
3) Pour annuler un enregistrement, selectionnez le avec les touches CH+/CH- et pressez une fois la touche OK. (la dette P disparait)

NB: un programme en cours ne peut etre enregistrer.

Presse la touche EXIT pour quitter le menu EPG.

Ce menu permet de :

modifier le code PIN du contrôle d'accès (ATTENTION OPERATION DECONSEILLEE).

modifier l'age du niveau moral sur une échelle de de 10 à 18 ans.

modifier les paramètres de verrouillage.

Jire les eventuels messages envoyes diffusés par l'opérateur.

consulter vos droits (abonnement, classes des chaînes)

NB: pour acceder au code PIN, au niveau moral et aux parametes de verrouillage, le code PIN de la carte à puce est nécessaire.

NB : l'accès aux messages et à la consultation de l'abonnement est possible sans le code PIN de la carte à puce.

NB: pour modifier le niveau moral, il est conseilé de passer par les menus Configuration Système et Contrôle parental.

Pour acceder au menu et modifier des parametes :

1) pressez la touche MENU pour ouvrir le menu principal.
2) avec les touches CH + / CH- choisissez la ligne Contrôle d'acces et pressez la touche OK.
3) avec les touches CH+/CH- choisissez la ligne désirée et pressez la touche OK.

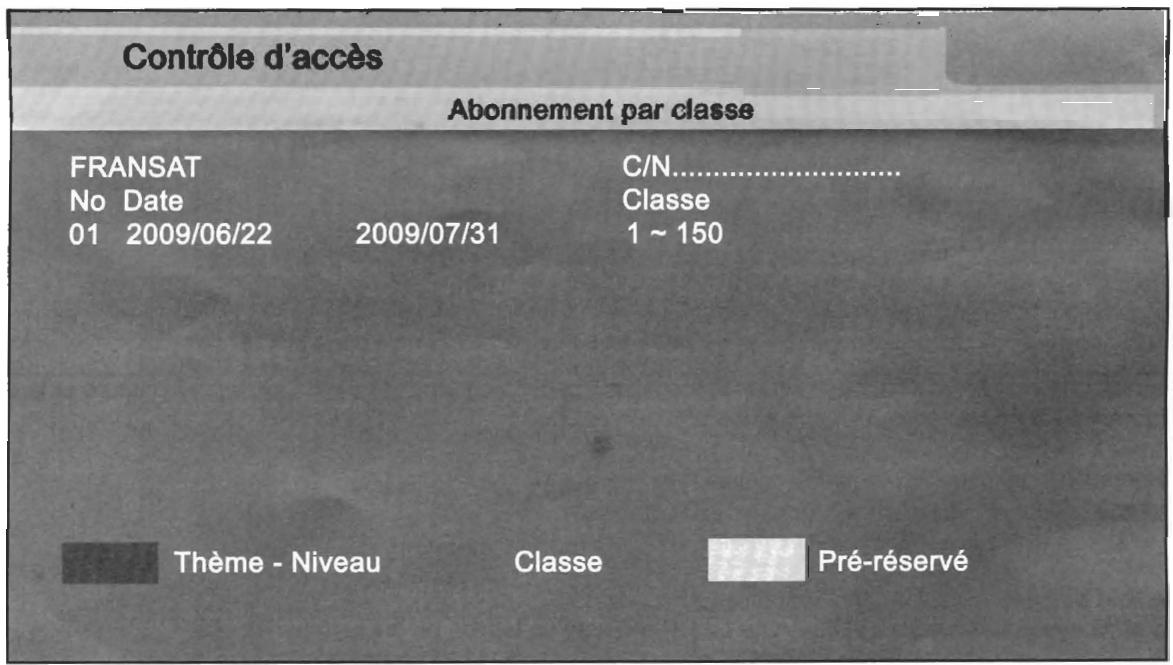

Pour visualiser les droits de la carte : (dates de validité de la carte et classes des chaînes)

1) avec les touches CH + / CH -choisissez la ligne Abonnement et pressez la touche OK.
2) avec les touches CH+/CH- choisissez la ligne ou figure l'opérateur concené et pressez la touche OK pour ouvrir la fenêtre ci-dessous.

La fenêtre visualise :

le nom de I'opérateur.

le numero de la carte.

les classes des chaînes auquelles vous étes abonné.

les dates de depart et de fin de vos droits d'abonnement.

Transfert des données :

Il est possible de transférer les données méorises dans un décembre vers un autre décodeur de la même série.

Ces données sont : liste des chaînes, listedes des chaînes favorites, paramétres personalisés.

NB: le transfert s'effectue via un cordon équipé de 2 prises RS232 (9 broches subD).

Pour effectuer le transfert des données procedede z de la maniere suivante :

le decodeur transferant les données etant denomme Maitre et celui recevant les données etant denomme Esclave.

1) raccordez le Maitre et I'Esclave par la RS232.
2) mettez le Maitre en marche, ouvre le menu principal, et le menu installation, selectionnee la ligne Copie des donnees/REC et presse z la touche OK pour ouvrir la fenetre de confirmation du transfert.
3) mettez l'Esclave en marche.
4) confirmez le transfert des données sur le Maitre en selectionnant OUI puis OK.

Mise à jour via un ordinateur :

Il est possible de transférer une mise à jour vers le decodeur à partir d'un ordinateur via un cordon RS232.

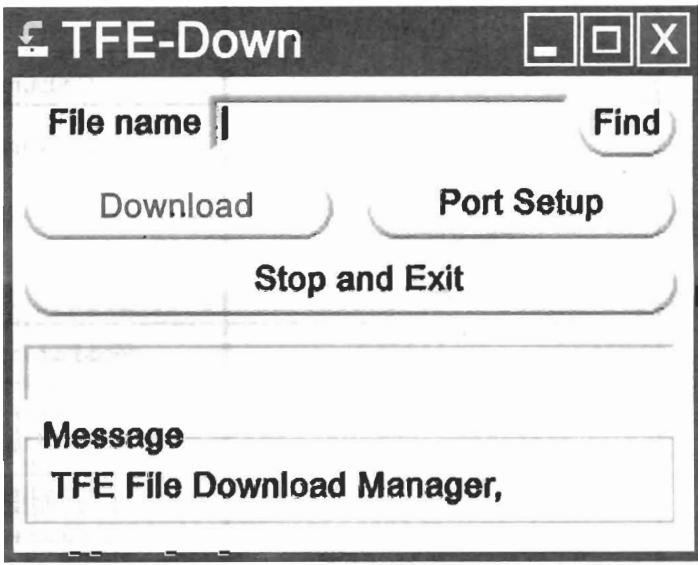

Pour effectuer le transfert, l'application TFE-Down est nécessaire. Cette application est disponible auprès de notre SAV.

Pour effectuer une mise à jour, procédez de la manière suivante :

1) installer la mise à jour et TFE-Down sur l'ordinateur
2) mettez le decodeur en veille.
3) raccordez le decodeur à l'ordinateur avec le cordon RS232.
4) execute TFE-Down.
(5) pressez sur le bouton FIND pour selectionner la mise a jour.
6) pressez le bouton Download.
7) mettez le decodeur en marche

Une fois le transfert terminé, redémarrez le décodeur

Mise à jour par satellite :

lorsqu'une mise a jour par satellite est disponible,
procedez comme suit :

1) le décodeur affiche une fenêtre proposant la mise à jour.
2) avec les touches VOL+/VOL- Sélectionnez OUI et pressez OK.
3 le décodeur recherche la mise à jour.
(4) une fois la mise à jour trouvée, avec les touches VOL+/VOL- Sélectionnez OUI et pressez OK.

NB : Lorsqu'une mise à jour est sur satellite, le decodeur est paramétré pour la proposer après chaque mise en veille.

Remise à zéro générale de toutes les données :

En cas d'oubli ou de perte du code parental, ou pour une remise à zéro générale, procédez comme suit :

1 pressez la touche Menu pour ouvrir le menu principal puis selectionnez le menu Menu installation et pressez la touche OK.
12 avec les touches CH+/CH- Sélectionnez la ligne Réglages LNB.
3 Composez le chiffre 1 2 1 en prénant soin d'orienter la télécommande vers le décodeur.
4 Allez sur OUI avec les touches VOL+/VOL- et pressez la touche OK.

TOUTES LES DONNEES MEMORISEES SONT EFFACEES

En cas de doute ou pour d'autres questions, consultez notre SAV.

En cas de problèmes de fonctionnement, vérifier les points suivants :

SYMPTOME	CAUSE	REMEDE
Pas de message sur l'afficheur.	Le cordon d'alimentation est débranché. la prise de courant ne marche pas.	Vérifier le branchement et la prise de courant électrique.
Pas d'image, pas de son.	Mauvais raccordement des cordons audio et video.	Vérifier les raccordements.
	Mauvais raccordement à l'antenne.	Vérifier le raccordement à l'antenne.
	Pas de signal ou signal très faible.	Contrôler l'antenne et les réglages.
	Coupure du son.	Vérifier si la touche MUTE est activée
Pas d'image.	La TV est étente.	Allumer la TV.
	Le décodeur ne recoit pas de signal.	Contrôler la qualité du cable antenne. Contrôler la connection au TV.
Peu ou pas de signal.	décodeur mal paramétré.	Intégrer les bons paramètres à partir du menu INSTALLATION.
	Antenne mal orientée.	Vérifier l'orientation de l'antenne.
	Le cable de liaison entre l'antenne et le décodeur est coupé.	Changez le cable.
	L'antenne n'est pas performante.	Installer une ANTENNE plus performante.
Voues avec oublé votre mot de passer.		Effectuer une réinitialisation d'usine. Faire appel à votre revendeur.
La télécommande ne réagit pas.		Contrôler si les piles sont dans la télécommande. Vérifier si le sens d'insertion des piles est conforme. Vérifier le bon état des piles et les changer si elles sont usées.
