IC-R9500 - Récepteur radio large bande ICOM - Notice d'utilisation et mode d'emploi gratuit

Marque	ICOM
Modèle	IC-R9500
Catégorie	Récepteur radio large bande
Type	Récepteur professionnel
Gamme de fréquences	0,01 – 3000 MHz (HF/VHF/UHF/SHF)
DSP	Double DSP 32 bits
IP3	+40 dBm
Dynamique	110 dB
Filtre IF numérique	Intégré, plusieurs largeurs de bande
Filtres de réjection manuels	2 filtres réglables
Suppresseurs de bruit	2 types configurables (NB, ANL)
Analyseur de spectre	Haute résolution, intégré
Détection AM synchrone	Oui (S-AM)
Oscillateurs à fréquence variable (VFO)	10 VFO
Canaux mémoire	1000 canaux
Enregistreur vocal numérique	Intégré
Écran	LCD large avec rétroéclairage
Alimentation	13,8 V CC (courant continu)
Consommation	Environ 2 A (réception)
Dimensions (L x H x P)	340 x 120 x 320 mm
Poids	Environ 10 kg
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Éviter les solvants.
Sécurité	Déconnecter l'alimentation en cas d'orage. Ne pas ouvrir le boîtier.

FOIRE AUX QUESTIONS - IC-R9500 ICOM

Comment régler une fréquence sur le IC-R9500 ?

Utilisez le bouton rotatif VFO ou les touches numériques pour entrer la fréquence directement. Appuyez sur MHZ pour confirmer la bande.

Comment utiliser l'analyseur de spectre intégré ?

Appuyez sur la touche SPECTRUM pour activer l'affichage du spectre. Utilisez les boutons de zoom et de centrage pour ajuster la vue.

Comment enregistrer une émission audio ?

Appuyez sur la touche REC pour démarrer l'enregistrement vocal numérique. Les fichiers sont stockés en mémoire interne ou sur une carte SD externe.

Comment configurer les filtres IF ?

Accédez au menu FILTER pour sélectionner la largeur de bande souhaitée. Vous pouvez également utiliser les filtres de réjection manuels pour éliminer les interférences.

Quels sont les types de suppresseurs de bruit disponibles ?

Deux types : NB (Noise Blanker) pour les impulsions et ANL (Automatic Noise Limiter) pour le bruit continu. Ils sont configurables dans le menu NB/ANL.

Comment programmer un canal en mémoire ?

Réglez la fréquence souhaitée, puis appuyez sur MW (Memory Write). Choisissez un emplacement parmi les 1000 canaux disponibles.

Quel type d'alimentation est requis ?

L'appareil fonctionne en 13,8 V CC, avec une consommation typique de 2 A en réception. Utilisez une alimentation stabilisée ou une batterie adaptée.

Quelle antenne utiliser pour une réception optimale ?

Pour la HF, une antenne filaire ou un dipole. Pour VHF/UHF, une antenne verticale adaptée. L'impédance doit être de 50 ohms.

Comment mettre à jour le firmware ?

Téléchargez la dernière version sur le site ICOM. Transférez le fichier sur une carte SD, insérez-la dans le récepteur et suivez les instructions du menu UPDATE.

Comment nettoyer le récepteur en toute sécurité ?

Utilisez un chiffon doux et sec pour dépoussiérer le boîtier et l'écran. N'utilisez jamais de solvants ou de produits abrasifs. Débranchez l'alimentation avant tout nettoyage.

MODE D'EMPLOI IC-R9500 ICOM

Récepteur professionnel

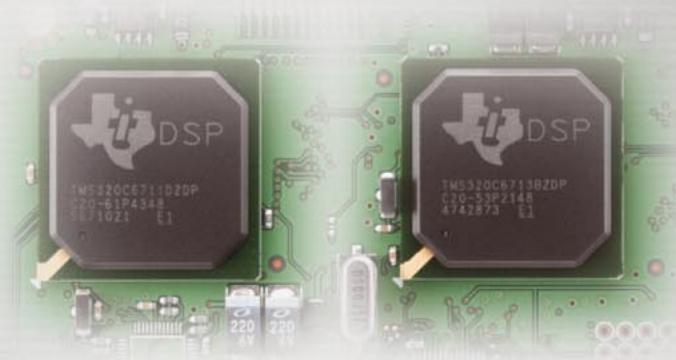

DSP 32 bits

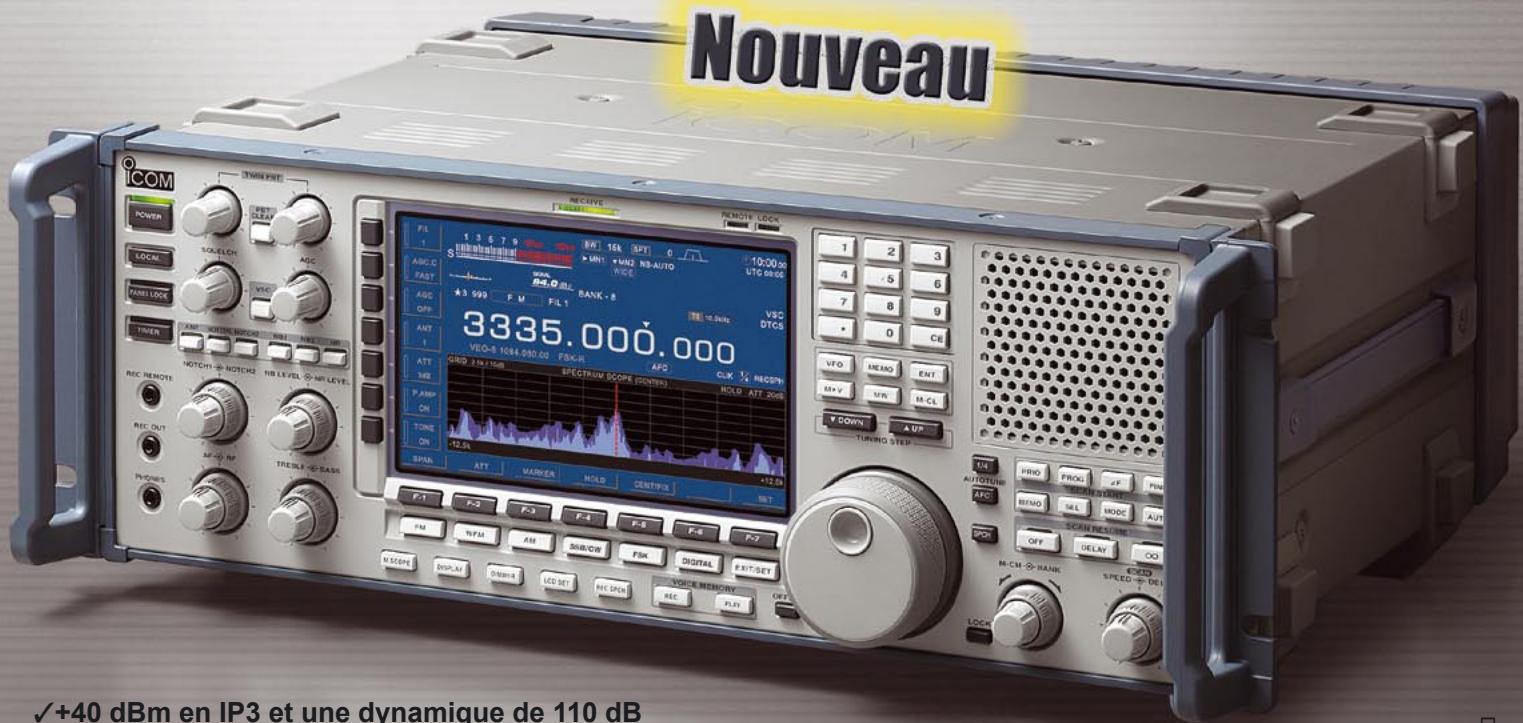

IC-R9500

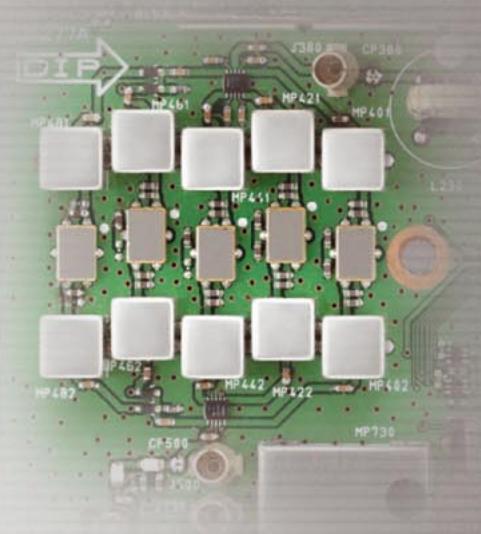

+ 40 dBm en IP3 et une dynamique de 110 dB La précision d'un appareil de mesure ✓Filtre de bande passante de qualité √Deux DSP Large Ecran LCD ✓Analyseur de spectre haute résolution 2 types de suppresseurs de bruit configurables

√ Filtre IF numérique √ 2 filtrés de réjection manuels Detection AM synchrone (S-AM) 10 Oscillateurs à fréquence variable (VFO) Enregistreur vocal numérique √ 1000 canaux mémoire
