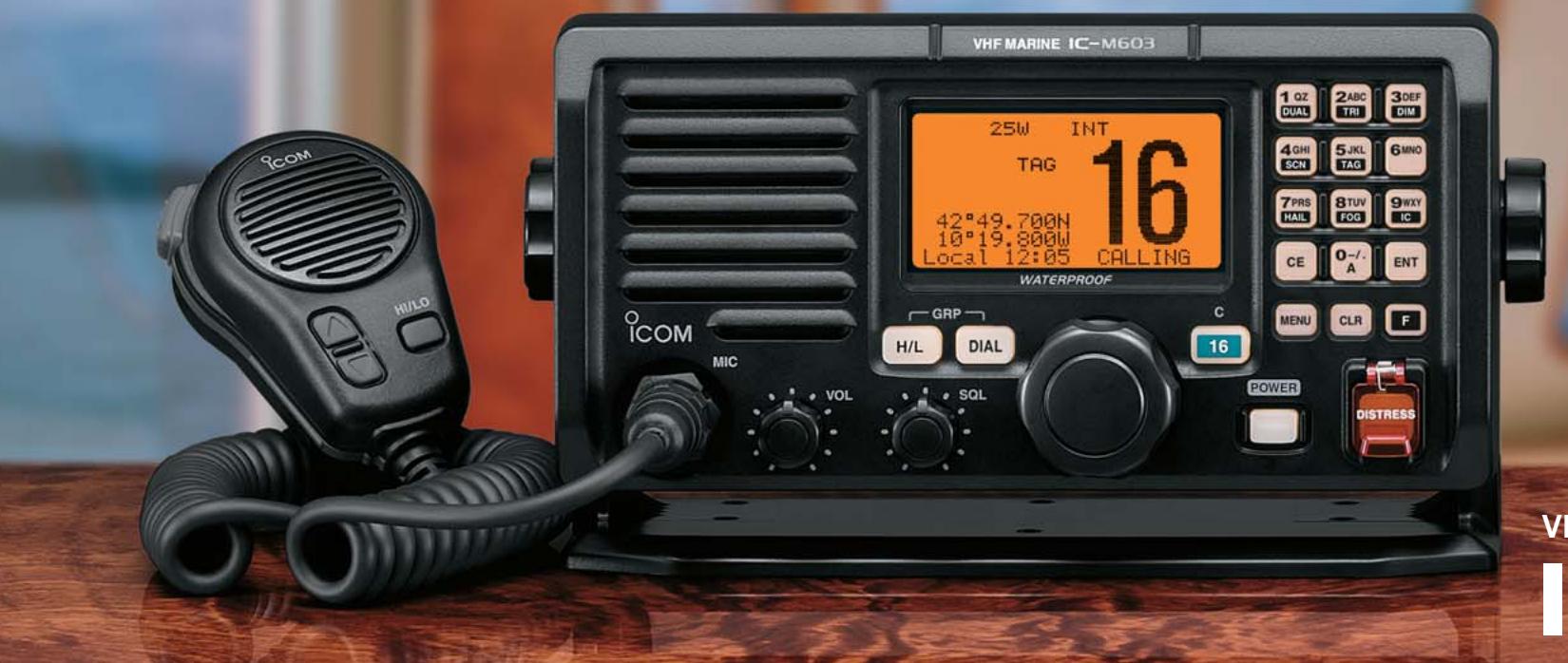

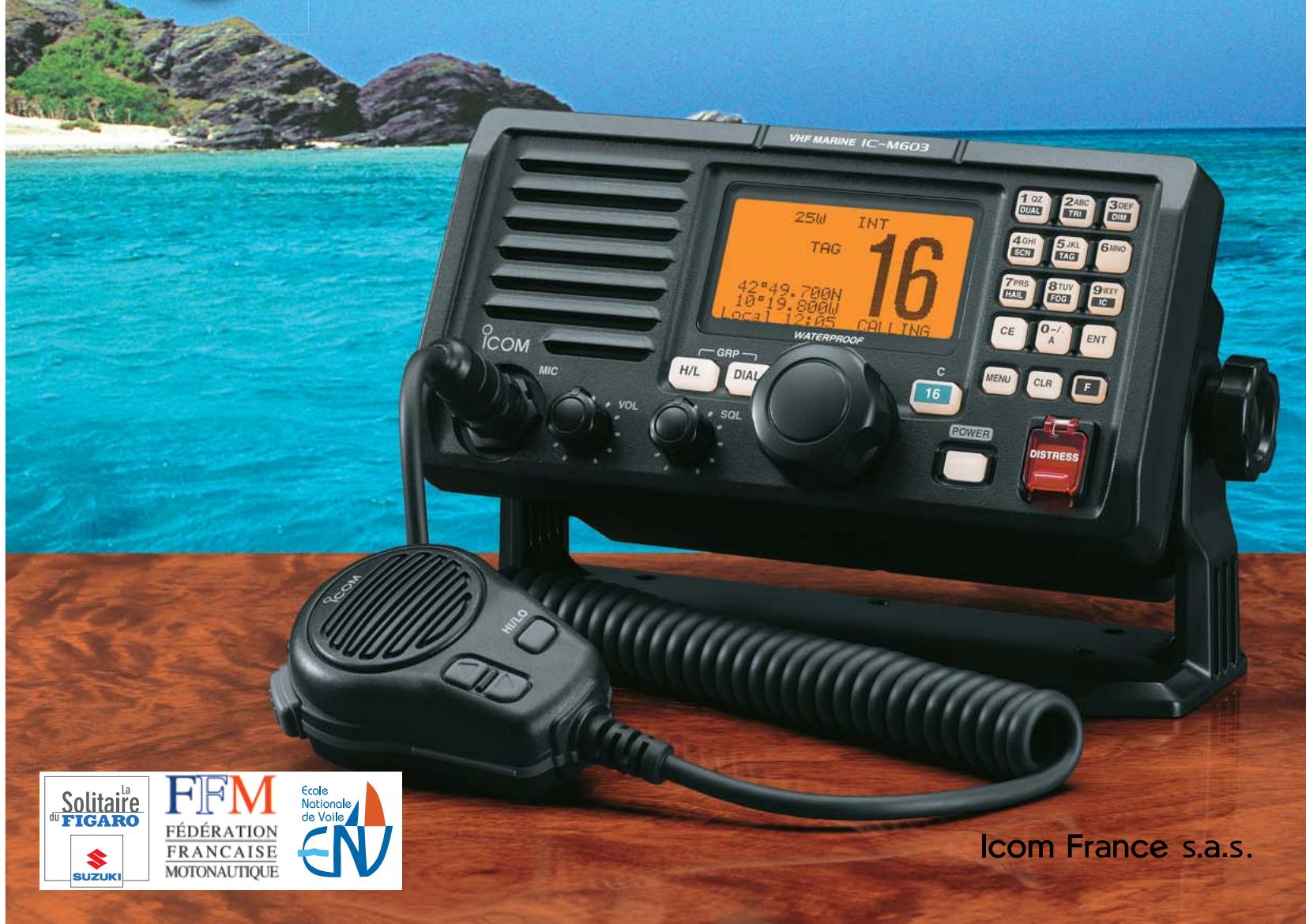

IC-M603 - VHF Marine Radio ICOM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Radio VHF Marine
Marque	ICOM
Modèle	IC-M603
Dimensions (L × H × P)	220 × 110 × 109,4 mm (sans saillies)
Alimentation	13,8 V CC ±15 %
Consommation (émission)	1,5 A (typ.) à 13,8 V
Puissance de sortie RF	25 W / 1 W (sélectionnable)
Impédance antenne	50 Ω (SO-239)
Fréquences de réception	156,000 – 161,450 MHz (canal 70 : 156,525 MHz)
Fréquences d'émission	156,000 – 163,425 MHz
Mode	FM (16K0G3E), ASN (16K0G2B)
Étanchéité (corps et micro HM-126)	IP-X7 (immersion 1 m / 30 min)
Affichage	Écran LCD graphique rétroéclairé (matrice de points)
Amplificateur de pont (hailer)	30 W avec haut-parleur optionnel SP-40MKII
Fonctions ASN	Double récepteur avec veille dédiée canal 70, position report/request, polling
Entrée GPS	NMEA 0183 pour affichage cap, vitesse, position, heure UTC
Nombre de canaux programmables	70 canaux
Fonction AquaQuake	Oui (vibration pour évacuer l'eau du haut-parleur)
Compatibilité normes militaires	MIL-STD 810 C, D, E, F
Accessoires inclus	Micro HM-126, câble d'alimentation, supports

FOIRE AUX QUESTIONS - IC-M603 ICOM

Comment connecter un GPS à l'IC-M603 ?

Branchez un récepteur GPS compatible sur l'entrée NMEA 0183. Les données de cap, vitesse, latitude, longitude et heure UTC s'afficheront à l'écran.

Quelle est la portée de la radio ?

La portée dépend de l'antenne et des conditions. En mer, elle peut atteindre plusieurs dizaines de kilomètres en VHF. Utilisez une antenne adaptée et bien installée.

Comment utiliser la fonction ASN (appel sélectif numérique) ?

Appuyez sur la touche DISTRESS pour envoyer un appel de détresse. Pour les appels individuels, utilisez le menu ASN et saisissez le MMSI du bateau destinataire.

La radio est-elle étanche ?

Oui, l'IC-M603 et le micro HM-126 sont certifiés IP-X7 : ils résistent à une immersion jusqu'à 1 mètre pendant 30 minutes.

Comment programmer des canaux favoris ?

Accédez au menu et sélectionnez le canal. Activez le TAG pour le marquer. En mode scan ou utilisation des touches up/down, seuls les canaux tagués seront parcourus.

Puis-je utiliser la radio avec un micro déporté ?

Oui, le COMMANDMIC III (HM-162E) optionnel permet une station déportée jusqu'à 18,3 mètres grâce aux rallonges OPC-1541. Il offre toutes les fonctions de l'IC-M603.

Comment activer la corne de brume ?

Branchez un haut-parleur externe (SP-40MKII) et appuyez sur la touche dédiée. L'ampli de 30 W produit 4 types de corne de brume automatiques.

Que faire si l'écran affiche 'basse tension' ?

Vérifiez la batterie ou l'alimentation 13,8 V. Rechargez ou remplacez la source. Une tension inférieure à 11,7 V peut provoquer ce message.

Comment régler le volume et le squelch ?

Utilisez la molette multifonctions. En mode normal, tournez-la pour régler le volume. Appuyez puis tournez pour régler le squelch. Un indicateur visuel facilite le réglage.

Où puis-je trouver la notice complète ?

La notice est disponible gratuitement au format PDF sur notice-facile.com. Vous pouvez la télécharger directement depuis la page produit.

MODE D'EMPLOI IC-M603 ICOM

• Fréquences couvertes

Rx (Canal70)

:156,000-161,450MHz

:156,000-163,425MHz

:156,525MHz

Mode

le : FM (16K0G3E),

ASN (16K0G2B)

• Alimentation

alimentation : 13,8V DC ±15%

• Consommation (à 13,8V DC)

Emission

Réception : 1,5A (M)

• Température d'utilisation

-20°C à +60°C

Impédance antenne: 50 (SO-239)

• Dimensions : 220 × 110 × 109.4 mm

(L × H × P; proj. non incl.)

• Puissance de sortie: 25W / 1W (à 13,8V DC)
• Excursion de fréquence max.: ±5,0kHz
• Erreur fréquence : ±0,3kHz
• Émissions parasites : Moins de 0,25μW
• Puissance du Canal adjacent : Plus de 70dB Modulation résiduelle : plus de 40dB

Emission

• Fréquence intermédiaire (1ère/2ème)

Normal 21.7MHz -5dBμ typ.

( emf : à 20 dB SINAD)

Sensibilité du squelch : Moins de 5dBμ (emf) - Ratio de rejet d'intermod.: Plus de 75dB (ASN plus de 70dB) - Ratio de rejet de réception non sélective :

Plus de 75dB (ASN plus de 70dB)

• Intermodulation :

Plus de 75dB (ASN plus de 68dB)

Taux de bruit et ronflement :

Plus de 45dB

• Puissance audio : Plus de 2W

(à 10% de distortion sous 4Ω)

Accessions

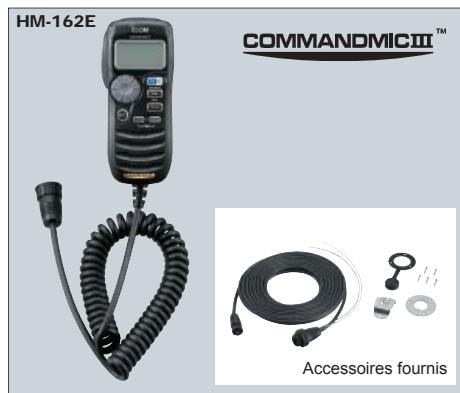

HM-162E POSTE DE COMMANDDE DEPORTEES

Taille (L× H× P): 65,5× 150× 38mm

Poids (approx. sauf câbles) : 385g

Accessoires fournis :

Câble de 6m, OPC-1540, avec connexions haut

Câble prolongateur de 6

m pour microphone HM

162E COMMANDMIC III™.

Jusqu'à 2 OPC-1541 peuvent

être connectés. (Longueuil, Québec)

de câble max : 18m, FCP054510 - 10 CP0415

Assure la confidentialité des

Assure la confidentialité des

Les spécifications et informations données dans ce document peuvent être modifiées sans préavis.

ICOM FRANCE

Zac de la Plaine - 1, Rue Brindejonc des Moulnais

BP 45804 - 31505 TOULOUSE CEDEX 5

Tel: [phone] - Fax: [phone]

WEBICOM: http://www.icom-france.com

E-mail : [e-mail]

ICOM

CACHED DISTRIBUTEUR

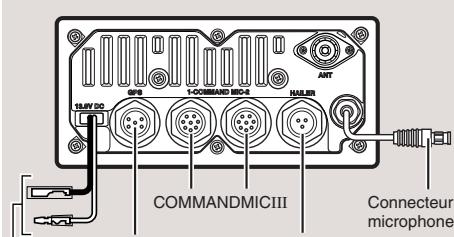

VUE Arriere

Alimentation NMEA

DC entree

haut-par

Haut-parleur, Corne de brume

ou haut-parleur réception

r externe

Normes militaires Américaines

L'IC-M603 et HM-162E ont été testées et répondent à la norme MIL-STD suivante.

Standard	MIL 810 C		MIL 810 D		MIL 810 E		MIL 810 F
	Method	Proc.	Method	Proc.	Method	Proc.	Method	Proc.
Basse pression	500.1	I	500.2	I, II	500.3	I, II	500.4	I, II
Haute temp.	501.1	I	501.2	I, II	501.3	I, II	501.4	I, II
Basse temp.	502.1	I	502.2	I, II	502.3	I, II	502.4-3	I, II
Choc temporaire	503.1	I	503.2	I	503.3	I	503.4	I
Exposition soleil	505.1	I	505.2	I	505.3	I	505.4	I
Plue	506.1	I, II	506.2	I, II	506.3	I, II	506.4	I, III
Humidité	507.1	I, II	507.2	II, III	507.3	II, III	507.4	-
Air salin	509.1	I	509.2	I	509.3	I	509.4	-
Projection poussère	510.1	I	510.2	I	510.3	I	510.4	I
Vibrations	514.2	VIII, X	514.3	I	514.4	I	514.5	I
Choc	516.2	I, II, V	516.3	I, IV	516.4	I, IV	516.5	I, IV

Récepteur haute performance

L'IC-M603 intègre un excellent récepteur* qui donne aux signaux faibles une meilleure chance d'être entendus, même en présence de perturbations dues à des signaux forts. Le puissant rendement audio du haut-parleur de face avant permet d'obtenir une qualité d'écoute forte et claire des appels reçus.

*Plus de 75dB pour la réjection d'intermodulation, excellente sélectivité du canal adjacent et haute sensibilité 5dBµ emf (typique).

Large écran LCD graphique

Le grand afficheur (dot-matrix) de l'IC-M603 est conçu pour optimiser la lecture dans toutes les conditions d'éclairage. Grâce à la police de caractère extra large utilisée, le nombre de canal est maximalisé sur l'afficheur ainsi que les textes dont les majuscules et les minuscules sont très lisibles.

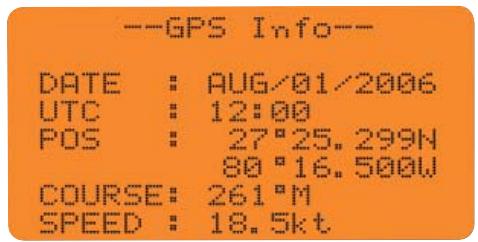

Un exemple d'information GPS sur l'écran 37× 73mm

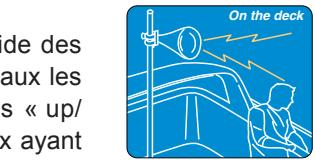

Ampli de pont (hailer) de 30W

Quand l'IC-M603 est raccordé sur un haut-parleur optionnel de type SP-40MKII, l'ampli de pont de 30W agit comme un porte-voix facilitant les manœuvres de port, de mouillage et la communication avec l'équipement. L'ampli de 30W incorpore accroit la puissance de votre voix pour une communication plus forte et plus claire. La fonction corne de brume, particulièrement utile par visibilité réduite, offre 4 modèles de corne de brume automatique pour une meilleure sécurité.

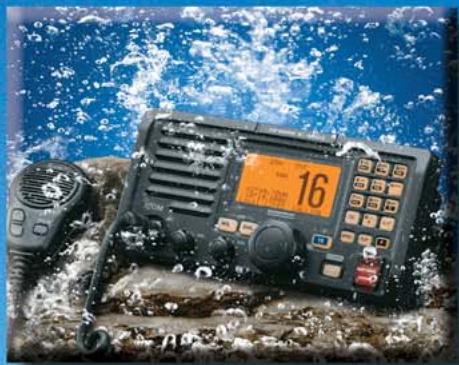

Etanche ip-x7 (immersion jusqu'à 1M de profondeur pendant 30 minutes)

L'IC-M603 ainsi que le micro d'origine HM-126 offrent une étanchéité à la norme IP-x7 (excepté les câbles).

Classe d avec ASN incorporé

Peu import le canal que vous utilisez, IIC-M603 est équipée de deux récepteurs dont l'un est dédié au canal 70 afin de ne rater aucun appel ASN. Le clavier numérique autorise une utilisation simple et sûre des fonctions d'urgence ASN, vitales pour votre sécurité en mer.

Fonctions “position report” et “position request

Au-delà de l'ASN, les fonctions de "position request" et "position report" permettent d'échanger les données numériques de position entre votre embarcation et les bateaux environnants.

Les informations de position peuvent être transmises aux équipements de navigation externe acceptant le format NMEA 0183 (radars, traceurs...).

La fonction "Polling" permet de vérifier automatiquement la présence de bateaux "amis" dans votre zone de couverture radio.

Données GPS

En connectant un récepteur GPS (par exemple le GP-44AT), il est possible de visualiser à l'écran Cap, vitesse, latitude, longitude ainsi que l'heure UTC (Universal Time Coordinated).

Connexion du microphone à l'avant et à l'arrière

Le microphone peut etre déconnecté de la face avant et peut etre connecté à l'arriere sans aucune modification. Une rallonge de 6,1m, l'OPC-1000 est disponible en option.

Fonction RX du haut-parleur

La fonction "récepteur-répéteur" du haut-parleur permet d'entendre les signaux reçus par la radio au travers du haut-parleur optionnel SP-40MKII de l'ampli de pont.

Fonction canal favori

Cette fonction permet la sélection rapide des canaux. Validatez un "TAG" pour les canaux les plus utilisés. En poussant les boutons « up/down » du microphone, seuls les canaux ayant été marqués par un "TAG" sont sélectionnés, les autres sont ignorés. De plus, en fonction de balayage "scan", seuls les canaux ayant un "TAG" sont balayés.

Autres caractéristiques :

• Fonction double et triple veille pour la veille du canal 16 et du canal préférentiel
• 7 niveaux de rétroéclairage du clavier et de l'écran
• Confidentialité des communications avec platine de brouillage optionnelle UT-112
• 70 canaux programmables
• Indicateur de basse tension
• Fonction AquaQuake permettant d'enlever l'eau de la grille du haut-parleur par vibration

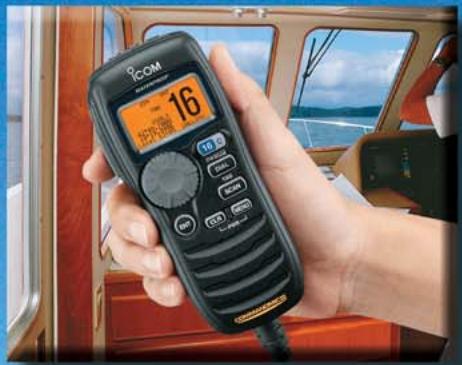

Postes de

commandes

départées avec les COMMANDIMICIIIIs™ (optionnels)

COMMANDMICII

Peuvent être connectés

Le COMMANDMICIII™ optionnel (HM-162E) fournit une 2^ème ou une 3^ème station déported pour commander à distance l'IC-M603 jusqu'à 18,3m^*.

• Exige l'utilisation de deux rallonges optionnelles, OPC-1541.

Multi-fonctions et intercom

Toutes les fonctions de l'IC-M603, y compris l'emploi de détresse, ASN et la corne de brume sont disponibles. La fonction d'intercom permet de parler avec l'IC-M603 ou un autre COMMANDMICIII™. Il est possible à distance d'arrêter ou de mettre en marche l'IC-M603.

Molette multi-fonctions

Grâce à sa molette multi-fonctions, il est possible de piloter facilement et rapidement de nombreuses opérations : canal de traffic, changement de canaux, volume, squelch, accès au menu, etc.

Autres caractéristiques :

• Ecran LCD graphique rétroéclairé avec 7 niveaux d'éclairage
• Haut-parleur interne de grande taille (45mm) pour un bon rendu audio
• Excellent niveau d'étanchéité IP-x8 (1,5m de profondeur pendant 30 minutes)
• Connecteur pour haut-parleur externe de 2W
• Deux couleurs disponibles : noir et blanc

Bouton de détresse à l'arrière

Touches rétro-éclairées et molette multi-fonctions
