IC-F5062 - Poste radio VHF/UHF ICOM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Émetteur-récepteur VHF/UHF
Caractéristiques techniques principales	Fréquence : VHF 136-174 MHz, UHF 400-470 MHz, 128 canaux, 25 kHz/12.5 kHz de largeur de bande
Alimentation électrique	13.8 V CC
Dimensions approximatives	Environ 160 x 50 x 160 mm
Poids	Environ 1.3 kg
Compatibilités	Compatible avec les accessoires ICOM et autres équipements de communication
Type de batterie	Non applicable (fonctionne sur alimentation externe)
Tension	13.8 V CC
Puissance	Max 50 W (VHF), 45 W (UHF)
Fonctions principales	Fonctionnalités de communication avancées, scan de canaux, fonction de répétition, et options de programmation
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité de pièces détachées via le réseau ICOM, possibilité de réparation par des techniciens agréés
Sécurité	Respecter les réglementations locales en matière de communication radio, utiliser des accessoires homologués
Informations générales utiles	Vérifier la compatibilité avec les fréquences locales avant l'achat, consulter le manuel d'utilisation pour une installation correcte

FOIRE AUX QUESTIONS - IC-F5062 ICOM

Comment régler la fréquence sur l'ICOM IC-F5062 ?

Pour régler la fréquence, tournez le bouton de sélection de fréquence situé sur le panneau avant de l'appareil. Vous pouvez également utiliser le clavier numérique pour entrer directement la fréquence souhaitée.

Pourquoi je n'entends pas de son lorsque je reçois un appel ?

Vérifiez d'abord que le volume n'est pas réglé sur zéro. Assurez-vous également que le haut-parleur est correctement connecté et que vous êtes sur la bonne fréquence.

Comment programmer des canaux sur l'ICOM IC-F5062 ?

Pour programmer des canaux, accédez au mode de programmation en maintenant enfoncé le bouton 'Prog' pendant quelques secondes, puis utilisez les boutons de sélection pour choisir le canal à programmer. Entrez la fréquence souhaitée et confirmez en appuyant sur le bouton 'Entrée'.

L'appareil ne s'allume pas, que faire ?

Vérifiez d'abord que l'alimentation est correctement connectée et que la batterie est chargée. Essayez de brancher l'appareil sur une autre source d'alimentation pour éliminer un problème d'alimentation.

Comment réinitialiser l'ICOM IC-F5062 aux paramètres d'usine ?

Pour réinitialiser l'appareil, éteignez-le, puis maintenez enfoncé le bouton 'Power' et le bouton 'Scan' simultanément jusqu'à ce que l'écran s'allume. Cela réinitialisera l'appareil aux paramètres d'usine.

Pourquoi la portée de transmission est-elle limitée ?

La portée de transmission peut être affectée par divers facteurs, notamment les obstacles physiques, l'environnement et les conditions météorologiques. Assurez-vous également d'utiliser une antenne appropriée pour optimiser la portée.

Comment mettre à jour le firmware de l'ICOM IC-F5062 ?

Pour mettre à jour le firmware, téléchargez le dernier logiciel de mise à jour depuis le site Web d'ICOM et suivez les instructions fournies dans le manuel utilisateur pour effectuer la mise à jour via un câble USB.

L'indicateur de batterie clignote, que signifie-t-il ?

Un indicateur de batterie clignotant signifie que la batterie est faible et doit être rechargée. Connectez l'appareil à un chargeur compatible pour recharger la batterie.

Comment activer la fonction de scan sur l'ICOM IC-F5062 ?

Pour activer la fonction de scan, appuyez sur le bouton 'Scan' sur le panneau avant. Vous pouvez également sélectionner les canaux à scanner à partir du menu de configuration.

MODE D'EMPLOI IC-F5062 ICOM

• Fréquences couvertes

IC-F5062 136-174 MHz

IC-F6062 : 400-470 MHz

• Nombre de canaux : Max. 512 canaux

/ 128 zones

• Espacement des canaux: 12,5/20/25 kHz

Pas du canal PLL 2,5/3,125 kHz

Impedance d'antenne : 50 nominal

• Alimentation : 13,2 V DC

• Consommation

(approx) Tx à 25 W

Rx Max. audio : 1200 mA

Veille : 300 mA

• Température d'utilisation : -25 °C à +55 °C
• Dimensions (L × H × P) : 16 × 45 × 150 ~mm
  (projections non incluses)
• Poids (approx.)

• Etanchéité face avant : IP-54 (contré les

• Anti-vibrations : MIL-STD810

EMETTEUR

(large/ moyen/ étroit)
- Erreur fréquence : ±1,5 kHz
- Emis.non essentielles : 0,25 μW (≤ 1 GHz
1,0 μW (>1 GHz)
·Puis.du canal adjacent : 70 / 70 / 60 dB
(large/ moyen/ étroit)
Distorsion audio : 3 % typ
(40% déviation)
- Limitation de modulation: 70–100 % Max.
Impedance du mic. 600Ω (8-pin RJ45)

RECEPTEUR

Sensibilité : -4 dBμV typ.
( emf, à 20 dB SINAD)
Sensibilité duquelch : -12 dBμV (typ. Seuil)
- Sélec. du canal adjacent : 85 / 83 / 75 dB typ
(large/ moyen/ étroit)
- Réjection fréquence image: 90 dB typ
·Intermodulation : 70 dB typ
·Puisance audio : 4 W typ. à 10 %

sous 4

Impedance HP ext. : 4 Ω

Accessoires fournis

• Microphone à main, HM-152 • Câble alim. DC • Support microphone
• Etrier de montage · Vis · Autocollant d'assignation des touches

HM-152 : Microphone simp
HM-152T: Microphone DTMF
HM-148 : Microphone dynamique pour utilisation intensive

KIT DE DEPORT

RMK-2

CABLES DE DEPORT

OPC-609
(1,9 m)

OPC-607
(

OPC-60
(8 m

RMK-3:Permet dinstaller la face avant séparation du boftier

OPC-609: Câble de déport de 1,9 m à utiliser avec un RMK-3

OPC-607 (3 m) et OPC-608 (8 m): Permet la connexion d'accessoires ex

ternes

MICROPHONE DE TABLE

SM-25: Microphone de table
三

__________

UT-109 (Ver. 02)

PLATINE DE

PLATINES

UT-110 (Ver. 02)
PLATINE DE PROVILLAGE

UT-109 (Ver. 02): Platine scrambler 32 codes à inversion de fréquences

UT-110 (Ver. 02) : Platine scrambler 1020 codes tour

nants

UT-111:Platine Trunk LTR

UT-119H : Platine numérique

Les specifications et informations données dans ce document peuvent etre modifiées sans préavis.

ICOM FRANCE

Zac de la Plaine - 1, Rue Brindejonc des Moulinais
BP 45804 - 31505 TOULOUSE CEDEX 5
TéI: [phone] - Fax: [phone]
WEB ICOM: http://www.icom-france.com
E-mail:[e-mail]

ICOM

CACHEDISTRIBUTEUR

ICOM

RADIOCOMMUNICATION

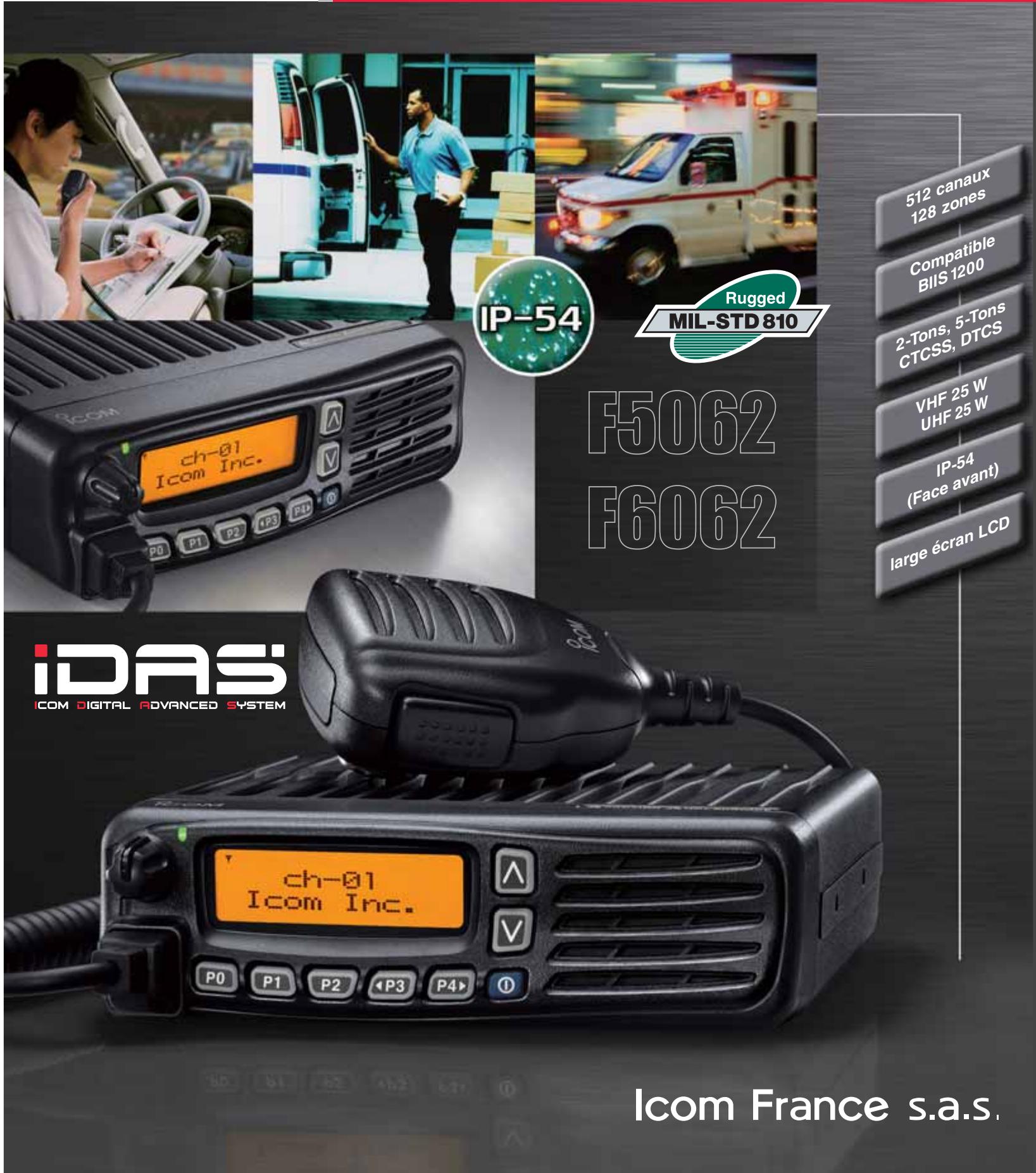

IC-F5062

Mobile VHF

IC-F6062

Mobile UHF

cauau

512 0

128

Utilisez aujourd' hui les technologies du futuro!

ICOM DIGITAL ADVANCED SYSTEM

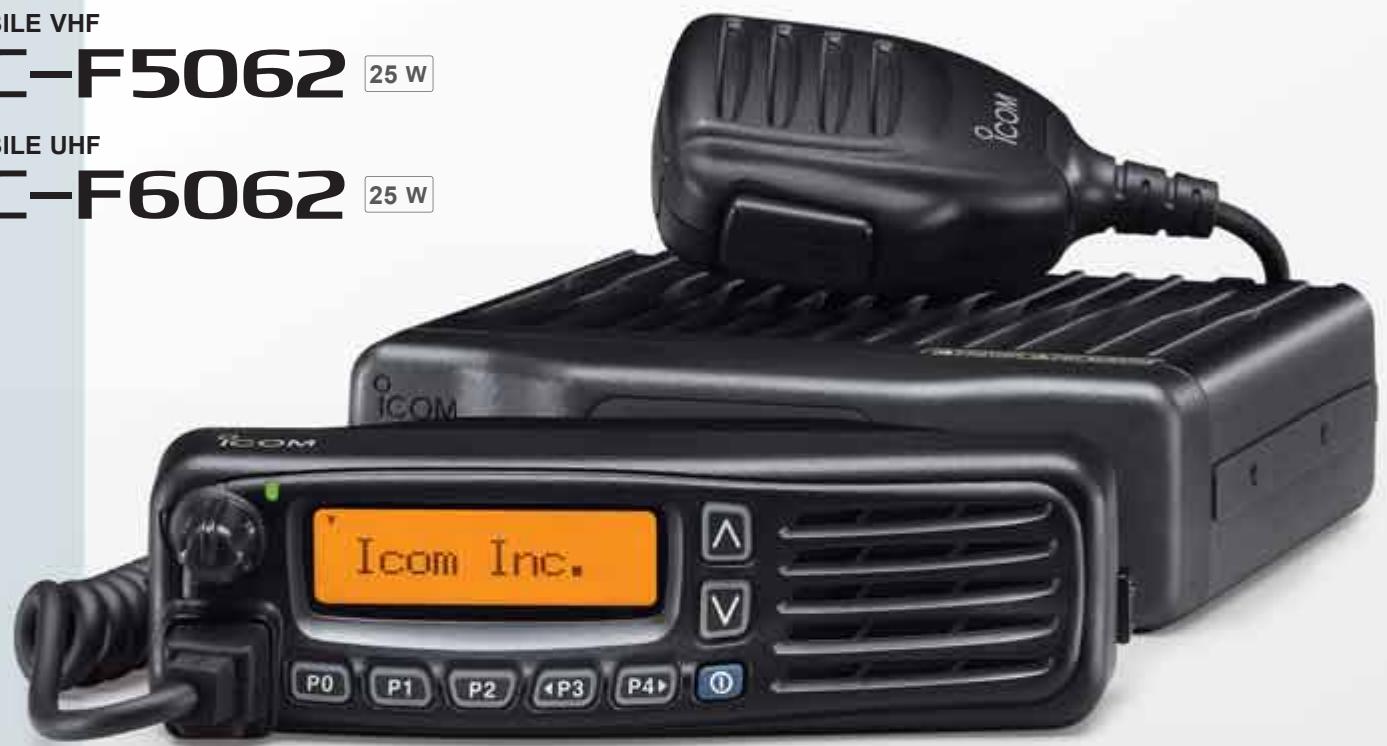

MOBILE VHF

IC-F5062 25W

MOBILE UHF

IC-F6062 25W

Mobile représenté avec kit de séparation face avant, RMK-3, et cable, OPC-609.

Face avant détachable

Grçé au kit RMK-3 (optionnel) et au cable de séparation, la face avant de la radio peut être séparée de l'unité principale. Ainsi, même dans les espaces réduits, l'installation devient plus facile.

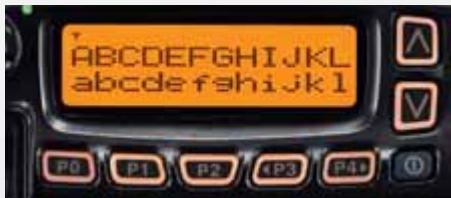

Ecran LCD graphique

L'écran à matrice de points rétro-éclairé permet une parfaite distinction des deux lignes de caractères. Le type d'affichage peut être modifié de manière à obtenir, au besoin, une ligne de 12 caractères ou bien deux lignes, soit 24 caractères.

Haut parleur en face avant

Le haut parleur de 4 W offre une audio claire et forte.

Le "compander" intégré optimise le rapport signal sur bruit.

Protection contre la poussière et les projections d'eau : norme IP-54

Le chassinis robuste et la coque de la face avant en polycarbonate sont résistants aux chocs et vibrations. Utilise en mode deporté, la face avant offre une protection contre la poussière et les projections d'eau équivalente à la norme IP-54.

Fréquences couvertes étendues et nombreux canaux

La série IC-F5062 assure une couverture large bande (VHF 136-174 MHz, UHF 400-470 MHz). Les 512 canaux répartis en 128 banques permettent d'enregistrer et de modifier aisément une multitude de groupes d'applé. L'espacement des canaux est régiable (25 / 20 / 12,5 kHz).

• Programmable 25 / 12,5 kHz ou 20 / 12,5 kHz.

Multi-signalisation 2 et 5 tons en standard

Avec les signalisations 2 et 5 tons il est possible d'envoyer un code avec un appel et de decoder une multitude de codes sur un canal.

40 couples de canaux mémoire CTCSS/ DTCS sont également disponibles.

Compatible BILS 1200

La signalisation BIIS 1200 offre les fonctions suivantes :

32 numeros d'appl abregés
- 7 groupes d'appel
24 messages de statut
- Envoi de SMS de 12 caractères
- Réception jusqu'à 95 caractères de texte

Fonction voting

Cette fonction détecte le niveau du S-metre des stations relais et désisit automatiquement la station la plus puissant ou bien la première à dépasser le niveau du S-metre préseLECTIONné. Ce dispositif est très utile pour basculer entre plusieurs relais!

Mode "slave scan"

Lors de l'utilisation du mode scan normal (balayage), le choix de la liste de canaux à balayer (scan list) peut être fait indépendamment du réglage des canaux.

En revanche, avec le mode "slave scan", la scan list est automatiquement可以选择 en fonction du canal utilisé. Cette fonction s'avere très pratique, lors d'un changement de canal deTraffic ou d'un changement de site, car les réglages du balayage n'on alors plus besoin d'être modifiés.

Scanning optimisé

En mode scanning, le canal de transmission sélectionné lors de l'appui sur la touche PTT peut êtreprogrammé depuis la scan list. Le canal de démarrage, le dernier canal détecté, le canal prioritaire et le canal préprogramme peuvent être sélectionnés.

De plus, une fonction spéciale permet de "sauter" les canaux occupés.

Scrambler incorpore (brouilleur)

Un système de scrambler par inversion de fréquence assure la confidentialité des conversations. Pour plus de sécurité, deux scramblers sont disponibles en option : 32 codes non tournants (UT-109R), ou 1020 codes tournants (UT-110R)

Connecteur D-Sub (DB25)

Pour les branchements extérieurs, la série IC-F5062 est équipée d'un connecteur 25 pins.

Autres caractéristiques

• Fonction ANI avec DTMF
• Mot de passer au démarrage
• Fonction KILL/ STUN en cas de vol ou perte, pour désactiver le poste
• Fonction surveillance : suppression temporaire des bip sonores et du rétro-eclairage
• Fonction trunk LTR en standard
• Numéro de série numérique
• CPU flashy pour customiser le logiciel en cas de nécessité (sur demande)
• Différentes fonctions programmables au décroché du micro
• Fonction de décrochage de microprogrammable
• Microphone dynamique HM-148 en option
• Et bien plus encore...

Les portatifs de la série IC-F3062/F4062 complètent la nouvelle gamme des terminaux ICOM.

Compatible numérique

Modenumérique

6,25 kHz avec la

platine optionnelle

UT-126H
