Intitulé	Description
Type de produit	Radio bidirectionnelle analogique
Caractéristiques techniques principales	VHF/UHF, 16 canaux, étanchéité IP54
Alimentation électrique	Batterie lithium-ion rechargeable
Dimensions approximatives	120 x 54 x 30 mm
Poids	350 g (avec batterie)
Compatibilités	Compatible avec les accessoires ICOM
Type de batterie	Batterie lithium-ion 2000 mAh
Tension	7.2 V
Puissance	5 W (max)
Fonctions principales	Communication à distance, fonction de scan, réglage de la puissance
Entretien et nettoyage	Nettoyage avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Disponibilité de pièces détachées via le service après-vente ICOM
Sécurité	Utiliser uniquement des accessoires recommandés, respecter les normes de sécurité en vigueur
Informations générales utiles	Idéal pour les professionnels, utilisation en extérieur, garantie de 3 ans

FOIRE AUX QUESTIONS - IC-F4022T ICOM

Comment recharger la batterie de l'ICOM IC-F4022T ?

Utilisez le chargeur fourni et assurez-vous que la batterie est correctement insérée dans l'appareil. Branchez le chargeur sur une prise électrique et placez l'ICOM IC-F4022T dans le chargeur jusqu'à ce que la lumière indique que la charge est complète.

Pourquoi je n'entends rien lorsque je reçois un appel ?

Vérifiez le volume de l'appareil. Assurez-vous également que le canal sur lequel vous êtes réglé est actif et que votre antenne est correctement installée.

Comment changer le canal sur l'ICOM IC-F4022T ?

Utilisez le bouton de sélection de canal pour faire défiler les canaux disponibles. Vous pouvez également entrer directement le numéro de canal si votre modèle le permet.

Que faire si l'écran reste noir ?

Vérifiez que la batterie est chargée et correctement installée. Si le problème persiste, essayez de réinitialiser l'appareil en retirant la batterie pendant quelques minutes.

L'appareil ne capte pas bien, que puis-je faire ?

Assurez-vous que l'antenne est correctement fixée et en bon état. Évitez les obstructions qui pourraient bloquer le signal et essayez de vous déplacer dans un endroit plus dégagé.

Comment régler les paramètres de squelch ?

Accédez au menu de configuration de l'appareil et recherchez l'option 'squelch'. Ajustez le niveau selon vos besoins pour éliminer le bruit de fond.

Mon ICOM IC-F4022T ne s'allume pas, que faire ?

Vérifiez la connexion de la batterie et assurez-vous qu'elle est chargée. Si l'appareil ne s'allume toujours pas, il peut nécessiter une réparation.

Comment effectuer une mise à jour du firmware ?

Téléchargez le logiciel de mise à jour depuis le site officiel d'ICOM, connectez l'appareil à votre ordinateur via un câble approprié, puis suivez les instructions fournies dans le manuel.

Y a-t-il une fonction de verrouillage pour éviter les changements accidentels ?

Oui, l'ICOM IC-F4022T possède une fonction de verrouillage. Consultez le manuel pour savoir comment activer ou désactiver cette fonction.

Comment puis-je régler la luminosité de l'écran ?

Accédez au menu des paramètres d'affichage et recherchez l'option de luminosité. Ajustez-le selon vos préférences.

MODE D'EMPLOI IC-F4022T ICOM

• Couverture en fréquences

IC-F3022T/S

IC-F4022T/S

136-174MHz

400-470MHz

• Nombre de canaux : 128 canaux / 8 banques

·Espacement des canaux : 12,5kHz / 20kHz / 25kHz

Impedance d'antenne : 50Ω (SMA Type)

• Alimentation : 7,2V DC

• Consommation (approx)

Emission à 5W

à 4W

Réception AF max.

Veille

1,5A

1.5A

250mA

72mA

• Température d'utilisation : -25°C à +55°C
• Dimensions (L × H × P) : 53 × 120 × 36,9 ~mm (projections non incluses)
  · Poids (avec BP-231) : 296g
  Chocs et anti-vibrations :norme militaire MIL-STD810

EMETTEUR

· Puissance de sortie : 5W (VHF) 4W (UHF)
- Déviation maximum

• Limitation de modulation
  Distorsion harmonique
• Réjection du canal adjacent
• Puisance du canal adjacent

VHF

UHF

• Connecteur HP externe

80/80/70dB Min. (large, moyen, etroit)
76/74/68dB Min. (large, moyen, etroit)

3 connecteurs 2,5 - 3,5mm / 2,2k

RECEPTEUR

• Fréquence intermédiaire
  :1ere 46,35MHz
  Sensibilité
  : 2°eme 450kHz
  Sensibilité du squelch
  -4dBμV (emf : à 20dB SINAD)
• Réjection du canal adjacent
  VHF
  76/75/66dB (large, moyen, étroit)
  UHF
  74/73/64dB (large, moyen, etroit)
• Réjection fréquence image : 70dB
• Intermodulation
  :67dB
• Puissance de sortie audio
  0,5W (distorsion 5% sous 8
• Connecteur HP externe
  : 2 connecteurs 2,5 - 3,5mm / 8Ω

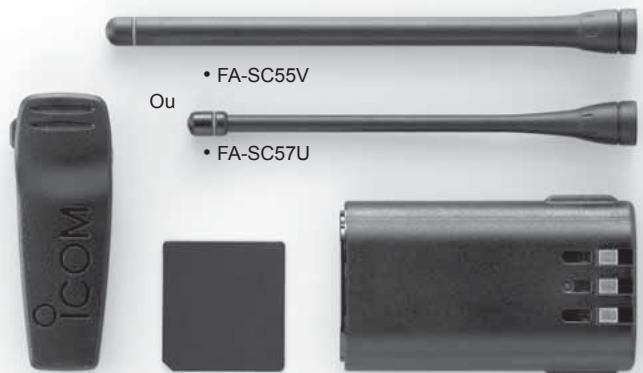

ACCESSIONS FOURNIS D'ORIGINE

- MB-94
- plaque

BP-232N

ACCESSORIES DISponIBLES

BP-230N:Batterie Li-Ion 7.4V/1150mAh BP-230N: Battery Li-Ion 7.4V/1150mAh

BP-232N:Battene Li-Ion 7,4V/200mAh BP-240Baltier pilos (6x AAA non fourier)

BP-240:Bottler piles (6 x AAA non fourfles) BP-17L:Cordon allumige cigarette coudée

SC725:Golden anhydrite organic solvent
FA-SC25V:Antenne VHF 136-150MHz

FA-SC55V: Antenne VHF 150-174MHz

FA-SC25U : Antenne UHF 400-430MHz

FA-SC57U : Antenne UHF 430-470MHz

FA-SC56VS : Antenne courte VHF 150-162MHz

FA-SC57VS: Antenne courte VHF 160-174MHz FA-SC72HS: Antenne courte HIF 150-160MHz

FA-SC73US:Antonne counse OHF 450-490MHZ FA-SC61VC:Antonne)VHF 136.174MHz ciustel

FA-SC61VC: Antenna VHI 150-174MHz ajusta

LC-BF3022CP:Housse en cuir avec clip pivot

LC-BF3022NC : Housse nylon avec clip métal

LC-ERF34GPIVO : Housse cuir avec clip pivot

LC-B2362N : Baudrier couleur noire

LC-B23620:Baudrier couleur orange

MB-93:Clip pince syste mepivot NB-21:Clip pince syste for

MB-94:Pince crocodile (tournie d'origine) MB-06N: Receptant pour se couptique (à util

MB-96N. Passant cur pour centetre (a unisier avent un MB-93)

MB-96F : Passant cuir pour ceinture (à utiliser avec

un MB-94)

SP-13: Oreillette

UT-105:Carte SmarTrunk II

UT-108R : Platine ANI et décodage DTMR

UT-109R: Platine scrambler 32 codes à inversion de faconnes

de frequenc

UT-110R : Platine scrambler 1020 codes tournants

MICROS ET HAUT-PARLEURS
HM-153L HM-158L

HM-159L
HM-46L

MULTI-CHARGEUR

BC-121N + 6 AD-106

(12V)

BC-121N + 6 AD-106

EP-OT1FBL : Oreillette translucide

EP-OT2FNL: Oreillette translucide avec

micro cravate et PTT intégré

EP-OT3FNL : Oreillette translucide avec

mico cravate et PTT separés 1000-1200 m.

HM-128L: Oreillette avec microphone et DTT: 1000 mm.

PTT deportes prise coudee 2,5-3,5 HIN 1211 Mira hort codes

HM-153L: Micro cravate avec orellette
HM-158L: Micro hort podou minu ouve

HM-158L : Microphone Haut-paurefir miH . avec HM 159L : Microphone Haut parlur IP 5

HM-159L : Microphone Haut patelur IP- 368 .Prise coudée 2 5 3,5 avec vis de fixation

HS-OTNAV3: Casque léger avec micro

phone flexible et prise coudee

HS-PESTDL: Casque antibruit pro

fessionnel avec microphone con

nction directe

HS-PEWS : Casque antibruit bluetooth and

utiliser avec AD-PEWSL: Adaptateur BLUETOOTH: en fonction de doubleisolation

BLUETOOTH avec fiche double Jack couette

Coulee HS-94: Oreillete avec micro flexible

HS-94: Cremelette avec micro flexible HS-95: Casque écouteur micro flexible

HS-97: Casque avec micro larvyngo

phone

à utiliser avec VS-1L : Boitier vox prise

coudée (à utiliser avec HS-94, HS-95,

HS-97

BC-121N: Multi-chargeur + 6 AD-106 adaptateur secteur
+ BC-157 : Adaptateur secteur. Charge rapidement 6 batteries en 2 / 3 h
OPC-656: Câble secteur pour alimentation en 12V à utiliser à la place du
BC-157 avec un BC-121N
BC-119N : Chargeur de bureau rapzte livre avec BC-145E : Adaptateur sector et utiliseer avec AD-106 : Adaptateur (charge en 2 h approx ).
Sector a duiher avec AB-100 . Adaptateur (charge en 2 m'approx ) : BC-160 : Chargeur de bureau rapide livere avec BC-145E : Adaptateur
sector (charge en 2h approx )
BC-171:Chargeur de bureau ^+ BC-147:Adaptateur secteur
(charge en 8h approx.)
OPC-515L: Câble d'alimentation 12V - 16V pour BC-119N ou BC-160

Les specifications et informations données dans ce document peuvent être modifiées sans préavis

ICOM FRANCE

Zac de la Plaine - 1, Rue Brindejoc des Moulnais

BP 45804 - 31505 TOULOUSE CEDEX 5

Tel: [phone] - Fax: [phone]

WEB JCOM: http://www.com-france.com

E-mail:[e-mail]

CACHEDISTRIBUTEUR

ICOM

RADIOCOMMUNICATION

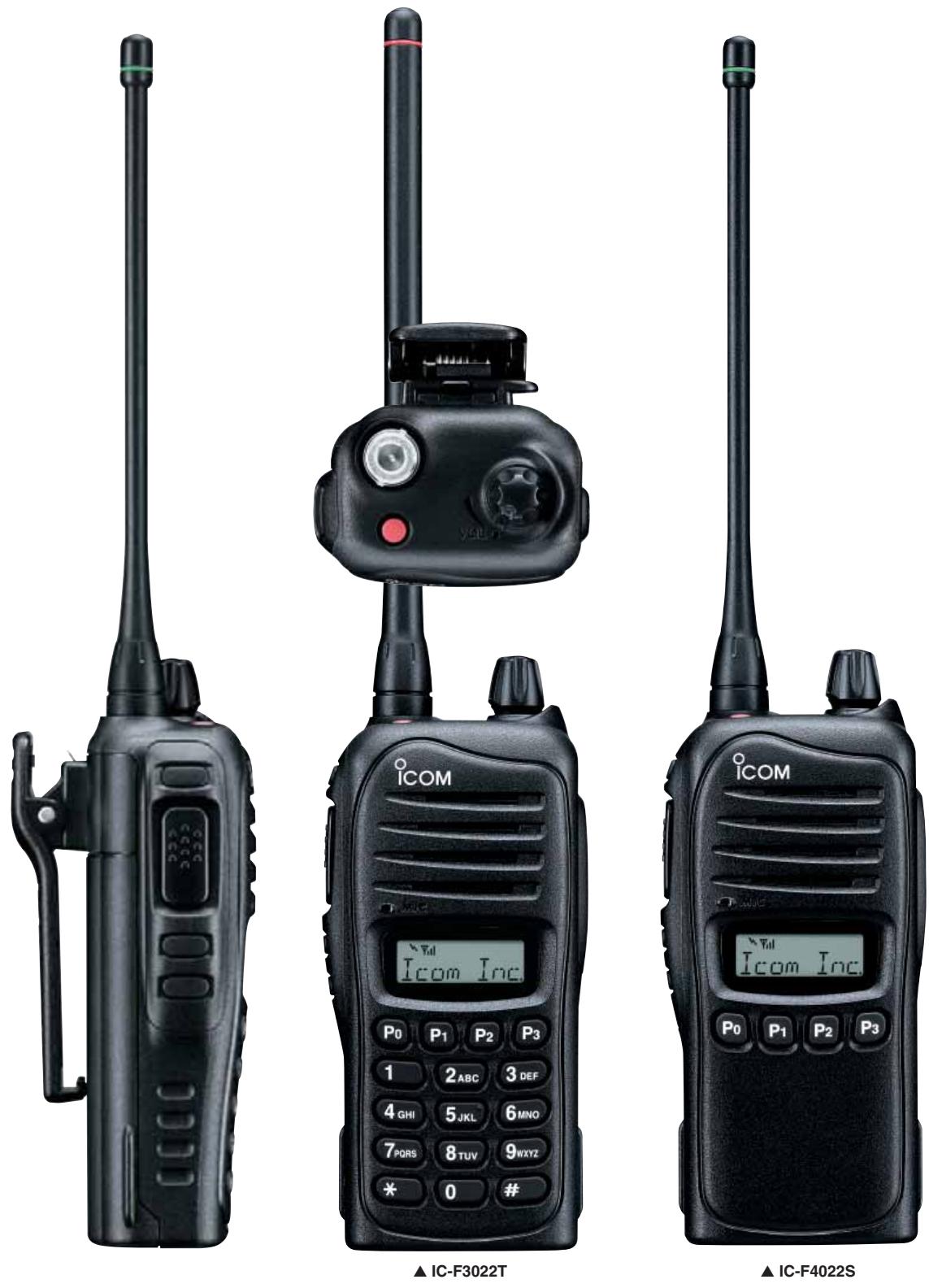

IC-F3022T

Portatif VHF avec clavier

IC-F3022S

Portatif VHF sans clavier

IC-F4022T

IC-F4022S

Portatif UHF avec clavier

Portatif UHF sans clavier

Polyvalents et Robustes !

PORTATIFS PMR UHF

PORTATIFS PMR VHF

IC-F3022T

Portatif VHF avec clavier

IC-F3022S

Portatif VHF sans clavier

IC-F4022T

Portatif UHF avec clavier

IC-F4022S

Portatif UHF sans clavier

Elégants, très compacts (53 × 120 × 36,9mm) et légers (moins de 300g avec la batterie BP-232N), ces nouveaux portatifs bénéficient des dernières avances technologiques et s'adaptent parfaitement aux exigences des professionnels.

Robustes et étanches

Ces terminaux sont constitués d'un boîtier en polycarbonate et d'un châssis en aluminium qui en font des équipements très friables, utilisables dans des conditions extrêmes.

Etanches à l'eau et aux poussières conformément à la norme IP-54 (IP-65 en cours), ces équipements sont de verités compagnons tout terrain.

Grande autonomie avec batterie lithium

Ces portatifs sont livrés d'origine avec une batterie Lithium Ion 2000mAh (BP-232N) qui offre une autonomie de 15h.

La technologie Lithium permet d'eviter pratiquement tout effet mémoire et de conserver la charge même en cas de non utilisation prolongée.

Le système exclusif de rack ICOM améliore la robustesse de l'équipement.

Multi signalisation d'origine

Les signalisations CTCSS, DTCS, 2 tons et 5 tons sont disponibles en standard et permettent de s'adapter à tout type d'utilisation.

Lorsqu'un ton programme est reçu, les paramètres suivants peuvent y être associés pour une meilleure lisibilité : icône « cloche », bip sonore, décodage identité, transmission automatique, annulation d'urgence, position silence, scanning, etc...

Afficheur alphanumericique

La série IC-F3022 est dotée d'un large écran de 8 caractères.

Une série d'icones est également disponible indiquant entre autre l'état de la batterie, la force du signal, le passage en émission, Etc.

Grâce à l'utilisation de nouveaux cir-cuits, la série IC-F3022 offre une audio claire avec une puissance de sortie de 500mW.

Fréquence de couverture étendue

L'IC-F3022 (VHF) couvre la bande de fréquence de 136 à 174MHz et l'IC-F4022 (UHF) celle de 400 à 470MHz (une seule version pour toute la bande).

L'espacement des canaux (25, 20, 12,5kHz) est calculable par canal.

128 canaux mémoires et bouton de contrôle du canal mémoire

La série IC-F3022 propose 128 canaux mémoires répartis dans 8 banques.

Lechoix du canal mémoire peut être facilement sélectionné avec les boutons au-dessous de l'alternat (PTT).

UT-109R Ready

UT-110R Ready

8 boutons programmables

8 touches sont programmables pour répondre aux besoines spécifiques des utilisateurs.

Le bouton rouge situé sur le dessus de l'appareil est généralement assigné aux appeals d'urgence.

Nombreux accessoires disponibles

Pour un comport d'utilisation optimal, une prise double jack (2,5-3,5mm) permet de connecter divers accessoires : microphone, oreillette, casquevox, etc.

De plus, le connecteur (40 broches) permet d'ajouter en option un brouilleur de voix pour la confidentialité des communications (UT-109R ou UT-110R) ou un décodeur DTMF pour utiliser la fonction ANI (Automatic Number Identification).

Autres caractéristiques

• Nouveau chargeur BC-171

• Fonction anti-bavard (TOT)

• 8 mémoires DTMF avec composition automatique

• 2 modes d'économiseur d'énergie

• 2 bips de niveau de batterie faible

• Fonction de surveillance arrête temporairement le retro éclairage et le bip sonore

• Scanning standard et prioritaire
