Type de produit	Radio VHF/UHF
Marque	ICOM
Modèle	IC-F211
Bandes de fréquences	400-430 MHz et 440-490 MHz
Nombre de canaux	128 canaux (8 banques)
Espacement des canaux	5 kHz et 6,25 kHz (UHF)
Puissance de sortie	50 W (VHF) / 45 W (UHF)
Alimentation	13,6 V CC
Consommation	Tx : 14 A (VHF), 13 A (UHF) ; Rx max. audio : 1 200 mA ; Veille : 300 mA
Impédance d'antenne	50 Ω (SO-239)
Dimensions (L x H x P)	150 x 40 x 167,5 mm
Poids	1,1 kg
Température d'utilisation	-30°C à +60°C
Stabilité en fréquence	±2,5 ppm (UHF)
Affichage	Écran LCD alphanumérique 8 caractères, rétroéclairé
Clavier	6 touches programmables, rétroéclairé
Signalisation	CTCSS/DTCS, 2 tons, 5 tons, DTMF intégrés
Normes militaires	MIL-STD 810 C, D, E, F (basse pression, température, choc, etc.)
Accessoires fournis	Micro HM-152, câble d'alimentation, étrier de montage, fusibles, autocollants
Fonctions avancées	Scrambler optionnel (UT-109/UT-110), SmarTrunk II™ optionnel, ANI optionnel
Entretien et nettoyage	Nettoyer avec un chiffon doux sec ; ne pas utiliser de solvants. Vérifier régulièrement les connexions.
Sécurité	Utiliser uniquement l'alimentation spécifiée. Ne pas exposer à l'humidité excessive. Respecter les réglementations locales.
Pièces détachées et réparabilité	Contacter un centre agréé ICOM pour les réparations. Options disponibles : micro, haut-parleurs, câbles, cartes.
Informations générales	Notice téléchargeable gratuitement au format PDF. Compatible avec de nombreux accessoires optionnels.

FOIRE AUX QUESTIONS - IC-F211 ICOM

Comment programmer les canaux sur l'IC-F211 ?

La programmation se fait via un logiciel dédié sur PC avec un câble de clonage optionnel (OPC-1122). Vous pouvez aussi cloner une radio configurée. Consultez la notice pour les détails.

Quelle est la puissance maximale de l'IC-F211 ?

La puissance de sortie est de 50 W en VHF et 45 W en UHF, sous 13,6 V CC.

Comment activer le mode de scanning ?

Appuyez sur la touche programmée pour le scanning. Vous pouvez créer jusqu'à 10 listes de scanning et définir un canal prioritaire. Le scanning peut démarrer/arrêter au décrochage/raccrochage du micro.

Quels types de signalisation sont intégrés ?

L'IC-F211 intègre les encodeurs/décodeurs CTCSS et DTCS, ainsi que les signalisations 2 tons et 5 tons et l'encodeur DTMF.

Puis-je utiliser la radio en étroite bande (Narrow) ?

Oui, l'espacement des canaux peut être programmé en large (Wide) ou étroit (Narrow) pour chaque canal individuellement.

Comment installer la carte scrambler optionnelle ?

Les cartes scrambler UT-109 (32 codes) ou UT-110 (1020 codes) s'installent à l'intérieur de la radio. Contactez un technicien agréé pour l'installation.

Que faire si la radio ne s'allume pas ?

Vérifiez le câble d'alimentation et les fusibles. Assurez-vous que la tension est de 13,6 V CC. Si le problème persiste, contactez le service après-vente.

La radio est-elle étanche ?

Elle répond aux normes MIL-STD 810 pour la pluie et l'humidité, mais n'est pas complètement étanche. Évitez une immersion prolongée.

Comment utiliser la fonction de blocage à distance ?

La fonction de blocage à distance nécessite une programmation préalable. Un signal spécifique (5 tons) peut désactiver la radio en cas de perte ou de vol.

Où puis-je télécharger la notice complète ?

La notice est disponible gratuitement au format PDF sur le site notice-facile.com dans la section dédiée à l'IC-F211.

MODE D'EMPLOI IC-F211 ICOM

Clavier rétroéclairé

Puissance de 50 W (VHF), 45 W (UHF) Écran alphanumérique 8 caractères

L'écran LCD permet l'affichage de texte (le nom de la banque, SMS, etc...) mais aussi d'icônes (S-mètre, puissance de sortie, etc...).

128 canaux / 8 banques mémoire

128 canaux nominatifs (8 caractères par canal) pouvant être classés dans 8 banques.

• 6 touches programmables et vernier de volume indépendant

Les touches programmables et assignables permettent de personnaliser ces mobiles en fonction de leur utilisation. Avec le câble optionnel OPC-617, une entrée extérieure peut être assignable comme une touche de fonction.

• Signalisations 2-tons, 5-tons, encodeur/décodeur CTCSS et DTCS et encodeur DTMF incorpores d'origine

Ces terminaux très complets et polyvalents sont compatibles avec tous les réseaux traditionnels. Ils sont notamment dotés de la signalisation 2 tons, 5 tons à l'émission et à la réception permettant de créer des groupes distincts d'utilisateurs.

De plus, la carte optionnelle UT-108 permet de bénéficier des fonctions ANI (Identification Numérique Automatique).

• Programmation de l'espacement entre canaux (Wide/Narrow) pour chaque canal
• Carte Scrambler (brouilleur de voix) en option UT-109/UT-110

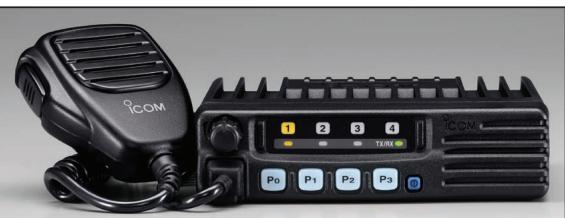

IC-F111S / IC-F211S

Une version simplifiée 8 canaux (2 banques) et sans écran est également disponible.

Fonctions avancées du système 2-Tons/5-Tons

• Fonctions programmables lorsqu'un signal est reçu
• Icone de cloche : ON/OFF/clignotement
• Retour d'appel Bip sonore
• Mise en fonction ou arrêt du scanning
• Émission automatique sur Rx sélectif (écoute discrète)
• Blocage ou déprogrammation de la radio à distance (empêche l'utilisation d'une radio perdue ou volée)
• Sortie sonore sur klaxon (avec OPC-617 en option)
• 32 codes Tx et 9 codes Rx sont disponibles en 5-Tons
• 11 codes Tx et Rx sont disponibles en 2-Tons

Autres fonctions

• Possibilité de «lancer» le scanning ou de l'arrêter au décrochage ou raccrochage du microphone.
• 10 listes de scanning avec possibilité d'avoir un canal prioritaire Code utilisateur à l'allumage
• Chassis compact (117.5mm) pour une installation facile
• Prise I/O (entrée/sortie) avec l'option OPC-617
• Compatible SmarTrunkII™ (avec UT-105) ou LTR® Trunking (avec UT-111)
• Ecran LCD et touches rétroéclairées pour une utilisation de nuit. Répond aux normes militaires MIL-STD 810 C, D, E, F.

• Couverture en fréquences :

IC-F111

136-174MHz

IC-F211

400-430MHz 440-490MHz

• Nombre de canaux
• Espacement canaux
• Pas du canal PLL

2,5 kHz VHF

5 kHz et 6,25 kHz UHF

• Stabilité en fréquence: ±5 ppm (VHF)

±2,5 ppm (UHF)

Temp. d'utilisation

: -30°C à +60°C

• Alimentation

: 13.6 V DC

• Consommation

: Tx à 50 W 14 A (VHF)

Tx à 45 W 13 A (UHF)

Rx max. audio 1200 mA

Veille 300 mA

Impédance d'antenne: 50 Ω (SO-239)

• Dimensions

150 (L) x 40 (H) x 167,5 (P) mm

Poids

:1,1g

Emission

• Puissance de sortie (à 13,6 V DC)
• Déviation Max. ±2.5 kHz (étroit)
• Émission parasite
• Canal adjacent puissance Impédance micro Modulation

Reception

Sensibilite (12 dB SINAD): 0.25 V Sensibilité Squelch : 0,25 μV typ. - Canal Adjacent : 75dB typ. (large, moyen) Sélectivité 65 dB typ. (étroit) ·Intermodulation :74dB Puissance audio : 4 W < 10% distortion / 4 Ω Connecteur Ext. SP : 2-conducteurs 3,5 (d) mm / 4 Ω

Normes militaires

Les radios IC-F110 / F210 répondent aux normes militaires suivantes.

Standard	MIL 810 C		MIL 810 D		MIL 810 E		MIL 810 F
	Method	Proc.	Method	Proc.	Method	Proc.	Method	Proc.
Low Pressure	500.1	I	500.2	I, II	500.3	I, II	500.4	I, II
High Temp.	501.1	I	501.2	I, II	501.3	I, II	501.4	I, II
Low Temp.	502.1	I	502.2	I, II	502.3	I, II	502.4-3	I, II
Temp. Shock	503.1	I	503.2	I	503.3	I	503.4	I
Solar Radiation	505.1	I	505.2	I	505.3	I	505.4	I
Rain	506.1	I, II	506.2	I, II	506.3	I, II	506.4	I, II
Humidity	507.1	I, II	507.2	II, III	507.3	II, III	507.4	-
Salt Fog	509.1	I	509.2	I	509.3	I	509.4	-
Dust	510.1	I	510.2	I	510.3	I	510.4	I
Vibration	514.2	VIII, X	514.3	I	514.4	I	514.5	I
Shock	516.2	I, II, V	516.3	I, IV	516.4	I, IV	516.5	I, IV

Accessoires fournis d'origine

Micro à main (HM-152)

Cable d'alim.

Etrier de montage

Fusibles

Autocollants d'assignation des touches

Accessions

HM-100TN Microphone DTMF - OPC-617 Câble pour connexions externes - OPC-1122 Cordon de clonage - OPC-1122U Cordon de clonage USB SM-25 Microphone de table

SP-5/SP-10/SP-22 Haut-parleurs externes compacts et faciles d'installation Impedance: 4; Puissance max.: 5W UT-105 Carte SmarTrunk II™ - UT-108 Platine ANI et décodage DTMF

UT-109 Platine scrambler 32 codes - UT-110 Platine scrambler 1020 codes tournants - UT-111 Platine Trunking LTR

Les spécifications et informations données dans ce document peuvent être modifiées sans préavis.

Zac de la Plaine - 1, Rue Brindejonc des Moulnais

BP 5804 - 31505 TOULOUSE CEDEX 5

Tel: [phone] - Fax: [phone]

WEBICOM: http://www.icom-france.com

E-mail: [e-mail]

ISO 9001

AFAQ N° 1997/8074
