Intitulé	Description
Type de produit	Émetteur-récepteur VHF aéronautique portable
Fréquence	118 à 136 MHz
Alimentation électrique	Batterie rechargeable Li-ion 7.4V
Dimensions approximatives	58 x 130 x 36 mm
Poids	Environ 300 g (avec batterie)
Compatibilités	Compatible avec les accessoires ICOM et autres équipements VHF
Type de batterie	Batterie Li-ion rechargeable
Tension	7.4 V
Puissance	5 W (max)
Fonctions principales	Communication VHF, fonction scan, réglage de la puissance d'émission
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter l'eau et les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité de pièces détachées via le service après-vente ICOM
Sécurité	Utiliser uniquement les accessoires recommandés, éviter les environnements extrêmes
Informations générales	Idéal pour les pilotes d'avion, léger et compact, bonne autonomie

FOIRE AUX QUESTIONS - IC-A4E ICOM

Comment charger la batterie de l'ICOM IC-A4E ?

Pour charger la batterie, branchez le chargeur fourni sur le port de charge situé sur l'appareil. Assurez-vous que la batterie est correctement insérée et laissez-la charger pendant environ 12 heures pour une charge complète.

Comment régler le volume sur l'ICOM IC-A4E ?

Utilisez le bouton de volume situé sur le dessus de l'appareil pour augmenter ou diminuer le volume de sortie. Tournez le bouton dans le sens des aiguilles d'une montre pour augmenter le volume et dans le sens inverse pour le diminuer.

Que faire si l'ICOM IC-A4E ne s'allume pas ?

Vérifiez que la batterie est chargée et correctement installée. Si l'appareil ne s'allume toujours pas, essayez de remplacer la batterie par une nouvelle.

Comment changer de canal sur l'ICOM IC-A4E ?

Utilisez le bouton de sélection de canal pour naviguer entre les différents canaux. Tournez le bouton vers le haut ou vers le bas pour choisir le canal souhaité.

L'ICOM IC-A4E ne capte pas bien, que faire ?

Assurez-vous que l'antenne est correctement fixée. Vérifiez également que vous êtes dans une zone avec une bonne couverture radio et essayez d'orienter l'antenne pour améliorer la réception.

Comment réinitialiser l'ICOM IC-A4E aux paramètres d'usine ?

Pour réinitialiser l'appareil, éteignez-le, puis maintenez enfoncé le bouton 'RESET' à l'arrière tout en rallumant l'appareil. Cela réinitialisera toutes les configurations aux paramètres d'usine.

Est-il possible d'utiliser l'ICOM IC-A4E avec un casque ?

Oui, l'ICOM IC-A4E peut être utilisé avec un casque. Branchez simplement le casque sur la prise audio située sur le côté de l'appareil.

Comment savoir si la batterie de l'ICOM IC-A4E est faible ?

L'indicateur de batterie sur l'écran de l'appareil affichera un symbole de batterie faible lorsque la charge est faible. Il est recommandé de recharger la batterie lorsque cet indicateur apparaît.

Puis-je utiliser l'ICOM IC-A4E sous la pluie ?

L'ICOM IC-A4E a un certain degré de résistance à l'eau, mais il n'est pas étanche. Évitez de l'exposer à des pluies fortes ou à une immersion dans l'eau.

MODE D'EMPLOI IC-A4E ICOM

Construction robuste!

L'IC-A4 est conçu à partir d'une structure en fonte d'aluminium et d'un boîtier moulé en polycarbonate.

Cet ensemble lui confère solidité, résistance et légèreté.

Simplicité d'utilisation!

Au sein des équipes de maintenance des aéroports, la fiabilité des communications ainsi que la simplicité d'utilisation sont primordiales :

Visualisez en un seul coup d'œil tous les paramètres à l'aide d'un afficheur anti-choc.

-Changez rapidement de canal avec les touches «UP» et «DOWN».

-Mémorisez les canaux les plus utilisés et donnez-leur un nom lisible en toutes lettres sur l'écran.

Programmation par PC : gagnez du temps!

Vous pouvez programmer et / ou cloner chaque radio suivant vos besoins. Possibilité pour chaque canal d'inhiber l'émission afin d'éviter par exemple, de perturber le trafic aérien accidentellement.

Mnémoniques

Donnez un nom à chaque canal mémoire et visualisez ainsi en toutes lettres l'attribution de chaque fréquence (max. 5 caractères).

Taille réduite

L'IC-A4 ne vous encombrera pas et trouvera facilement sa place dans une de vos poches.

Il mesure seulement 58 (L) x 140,5 (H) x 32,3 (P) mm pour 425 g.

Autres fonctions

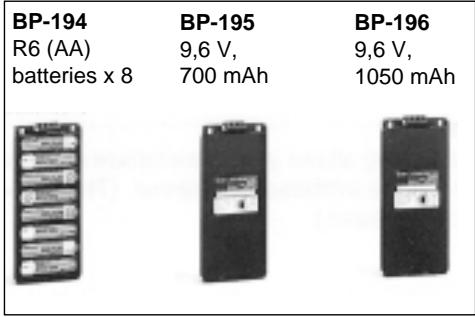

Utilisez-le même de nuit avec son afficheur rétroéclairé. - Contrôlez votre modulation lors de l'utilisation d'un casque aviation standard avec la fonction «Side Tone». - Utilisez votre casque aviation standard avec l'IC-A4F à l'aide du cordon OPC-752. - Augmentez l'autonomie de votre émetteur-récepteur avec la batterie forte capacité (1050 mAh) sans en augmenter l'encombrement. - Utilisez-le à n'importe quel moment grâce à son boîtier pile BP-194 (8 piles alcalines ou 8 batteries).

• Bande de fréquences couvertes :

Tx 118,000-136,975MHz

Rx 108,000-136,975MHz

Mode: 6K00A3E (AM)

• Nombre de canaux mém.: 19
• Température d'utilisation : (-10°C à 60°C)

Stabilité en fréquence :

• Alimentation externe:
• Consommation à 9,6 V :

Emission :

Réception :

Connecteur antenne : - Dimensions : 58 (L) x 140,5 (H) x 32,3 (P) mm - Poids : 425g Connecteur mic / h-p : BNC (50 Ω) 58 (L) x 140,5 (H) x 32,3 (P) mm 3 conducteurs 2,5 mm

P. max : 0,7 A

Veille : 55 mA

P. max : 230 mA

150Ω

Emission

Puissance : 3,7 W (PEP) 1,0 W (porteuse) - Système de modulation : modulation des bas niveaux Emissions parasites :

Reception

• Système de réception : double conversion superheterodyne
• Fréquences intermédiaires : 1ère 28,95 MHz 2ème 450 kHz

• Sensibilité (à 6 dB S/N) : < à 1 μV (pd) Sensibilité du squelch : < à 1 μV (pd; THD) - Sélectivité : > 8 kHz / -6 dB < à 25 kHz / -60 dB - Réjection images : > 60 dB Puissance BF sortie : > 500 mW (typique 10 % de distortion sous 8 Ω à 9,6 V CC)

Livre avec :

• Pack batterie
• Clip ceinture
• Dragonne

Chargeur mural Antenne

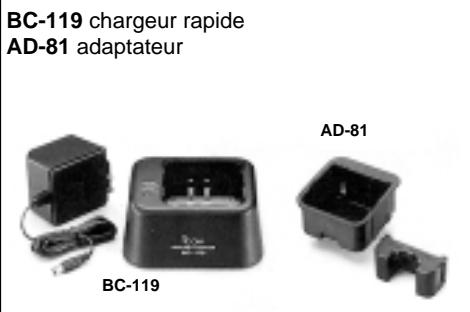

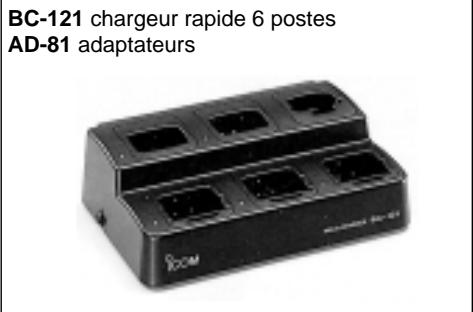

Accessions

CP-12/L câble allume cigare avec fente anti-parasites

OPC-254/L cable d'alimentation

CP-12/L

OPC-254/L

HM-119 Micro Haut-parleur

• BC-110D: Chargeur mural lent
• OPC-474 : Cordon de clonage de portatif à portatif
• OPC-752 : Câble d'adaptation permettant d'utiliser des micros casques aviation traditionnels.
• MB-68 : clip ceinture

Les spécifications et informations données dans ce document peuvent être modifiées sans préavis.
