IC-A3E - Radio aéronautique ICOM - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil IC-A3E ICOM au format PDF.
| Type de produit | Radio aéronautique |
| Marque | ICOM |
| Modèle | IC-A3E |
| Dimensions (L x H x P) | 57 x 153 x 35 mm |
| Poids (avec batterie et antenne) | 465 g |
| Alimentation | 12-15 V CC (masse négative) ; batterie Ni-Cd 12 V 600 mAh ou 10 piles alcalines R6 (AA) |
| Consommation électrique | Émission : 1,0 A ; Réception audio : 240 mA ; Silencieux : 55 mA |
| Plage de température d'utilisation | -10 °C à +50 °C |
| Couverture de fréquences | 118,000 - 136,975 MHz |
| Mode de modulation | MA (A3E) |
| Pas d'accord | 25 kHz |
| Puissance d'émission | 5,0 W PEP / 1,5 W porteuse (à 12 V CC) |
| Sensibilité du récepteur | Inférieure à 1,0 µV (S/B 6 dB) |
| Sélectivité | Supérieure à 8 kHz/-6 dB ; Inférieure à 25 kHz/-60 dB |
| Nombre de canaux mémoire | 50 |
| Autonomie de la batterie CM-166 | Environ 5 heures (5% émission, 5% réception, 90% attente) |
| Fonctions principales | Verrouillage clavier, balayage intégral et mémoire, fréquence de détresse 121,5 MHz, commentaires de canal (6 caractères), contrôle local, ANL, éclairage |
| Entretien et nettoyage | Consultez la notice pour les recommandations d'entretien. Éviter l'exposition à l'eau et aux températures extrêmes. |
| Sécurité | Ne pas utiliser sur 24 V ; ne pas émettre sans antenne ; ne pas exposer à l'eau ou au feu ; utiliser uniquement des accessoires ICOM |
| Pièces détachées et réparabilité | Batterie CM-166, logement de piles CM-167, chargeur mural BC-112E, chargeur rapide BC-79, antenne FA-B01AR, étui LC-122, câbles OPC-515L, CP-17L, etc. |
FOIRE AUX QUESTIONS - IC-A3E ICOM
Questions des utilisateurs sur IC-A3E ICOM
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Radio aéronautique au format PDF gratuitement ! Retrouvez votre notice IC-A3E - ICOM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil IC-A3E de la marque ICOM.
MODE D'EMPLOI IC-A3E ICOM
LISEZ ATTENTIVEMENT TOUTES LES INSTRUCTIONS avant d'utiliser l'émetteur-récepteur.
CONSERVEZ CE MODE D'EMPLOI. — Ce mode d'emploi contient des instructions de sécurité et de fonctionnement importantes pour l'IC-A3E.
Avertissements explicites
| TERME | SIGNIFICATION |
| ATTENTION | Risque de dommage de l'appareil. |
| REMARQUE | S'il n'en est pas tenu compte, inconvenientselundement. Pas de risque de blessures phys-siques, de feu ni de chocolélectrique. |
Attention
12 V seulement! NE JAMAIS raccorder l'émetteur récepteur à une prise de 24 V ou à une prise secteur. Une tension supérieure à 15 V CC endommagera l'émetteur récepteur.
NE JAMAIS raccorder l'émetteur-recepteur à une source d'alimentation utilisant des polarités inversées. Ceci endommagerait irrémédiablement l'émetteur-recepteur.
NE JAMAIS laisser les enfants toucher l'émetteur-recepteur.
ÉVITER d'utiliser ou de placer l'émetteur-récepteur en plein soleil ou à des températures inférieures à -10°C ou supérieures à +50°C.
ATTENTION! Lors d'une longue transmission, le panneau arrière risque de chauffer.
ATTENTION! Lors d'une alimentation CC externe, la batterie Ni-Cd raccordée se charge.
ATTENTION! L'utilisation de batteries et de chargeurs d'une marque autre que "lcom" risque d'affecter les performances de l'émetteur-récepteur et de rendre la garantie nulle.
Débrancher immédiatement la fiche CC externe lorsque le message "OVER V" s'affiche comme indiqué à gauche, ce qui signifie que la tension raccordée est supérieure à 18 V CC environ.
TABLE des matières
IMPORTANT
ATTENTION
AVERTISSEMENTS EXPLICITES
TABLE DES MATIÈRES
DEBALLAGE

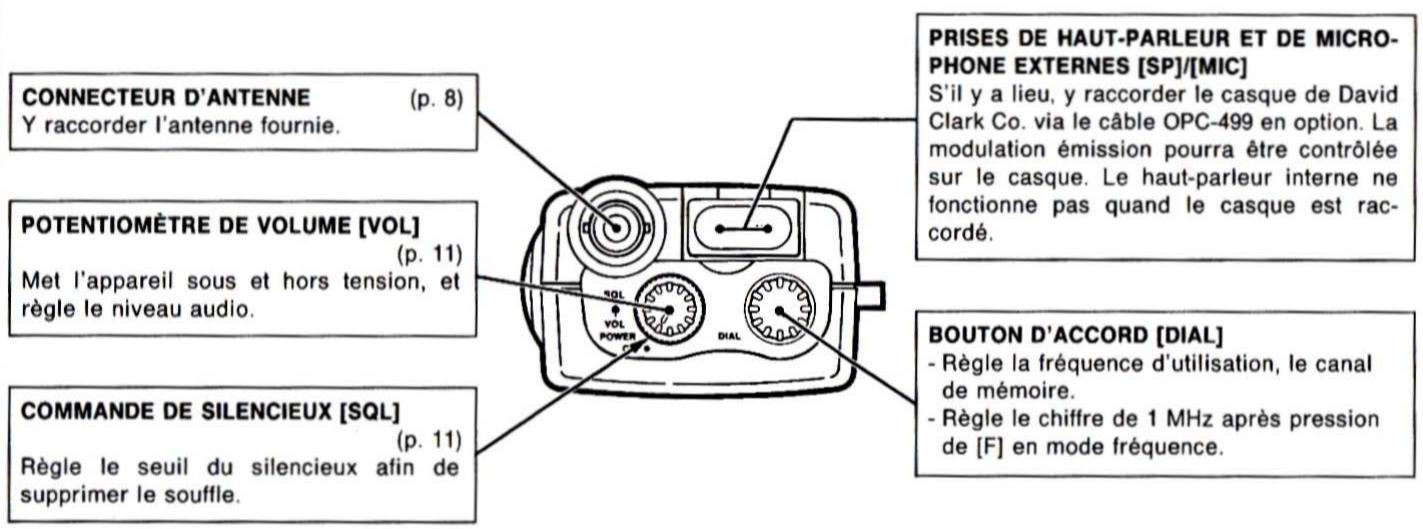

1 DESCRIPTION DES PANNEAUX 1-4

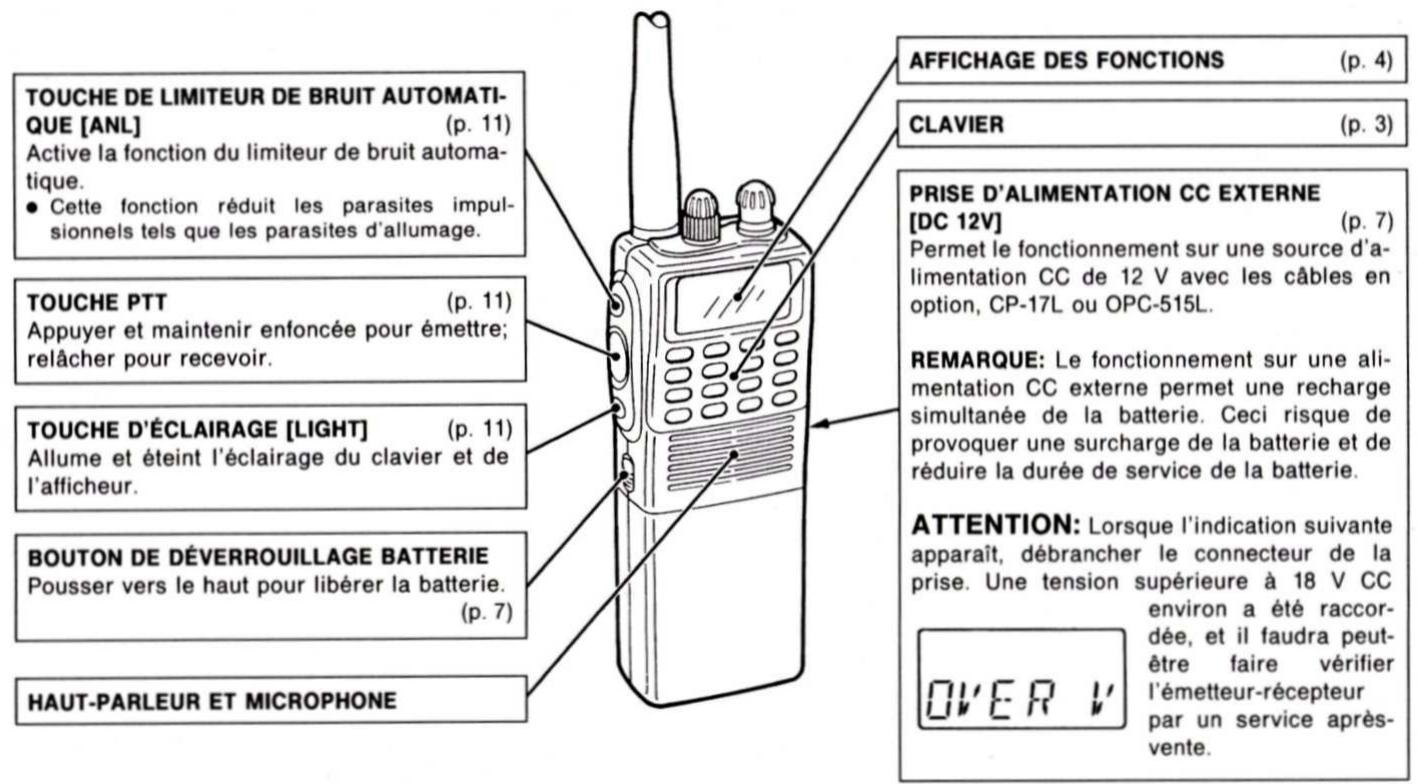

Panneaux avant et latéraux 1 Panneau supérieur 2 Clavier 3 Affichage des fonctions 4
2 PREPARATIFS 5-8
Recharge de la batterie 5 Précautions relatives à la batterie 5 À propos de la batterie 5 Raccordements de recharge 6 Raccordement à une alimentation externe ■ Mise en place des piles alcalines 7 Fixation des accessoires 8
3 FONCTIONNEMENT DE BASE 9-11
Accès à la fréquence de détresse 121,5 MHz Réglage de la fréquence 9 Fonction de verrouillage 10 Réception 10 Émission 11 Fonction de contrôle local 11
4 Fonctionnement par mémoire 12-14
■ Sélection du canal de mémoire 12 Transfert du contenu de la mémoire... 12 ■ Programmation d'un canal de mémoire 13 ■ Programmation d'un commentaire.... 13 Effacement du contenu de la mémoire 14
5. BALAYAGE 15-16
■ Les différences types de balayage 15 Balayage intégral 15 Balayage de la mémoire 15 Suppression des canaux 16
6GUIDE DE DEPANNAGE 17
7 SCHEMA DE DISPOSITION DES MODES 18 8 FICHE TECHNIQUE 19 9 OPTIONS 20

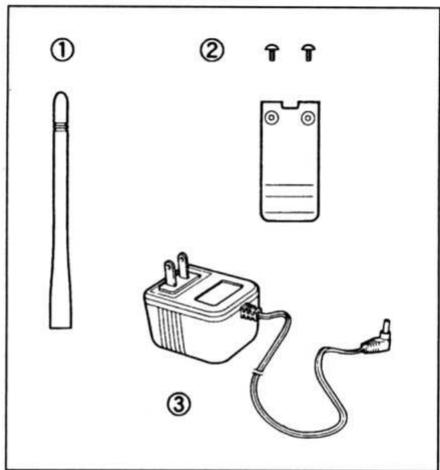

Deballage
Accessoires fournis: Q té
① Antenne (FA-B01AR) 1 ② Agrafe de ceinture et vis 1 jeu ③ Chargeur mural* 1
Batterie* (CM-166) (fixée à l'émetteur-récepteur) 1
- Certaines versions ne comprennent ni le chargeur mural ni la batterie. La version australienne comprend l'ADAPTATEUR DE PRISE OPC-507.

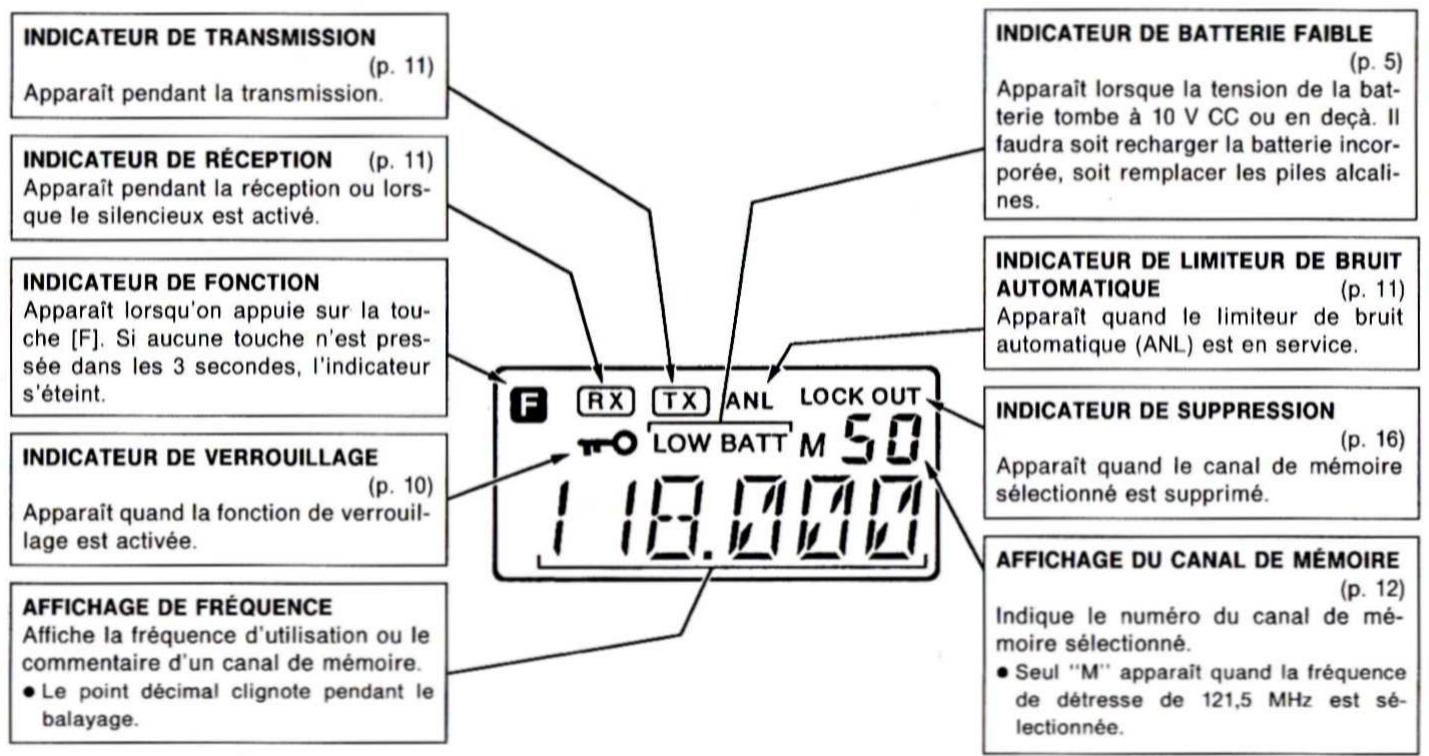

Clavier
Fonctions primaires
| TOUCHE | FONCTION |
| 0 à 9 | - Règle la fréquence. (p. 9) - Sélectionne le caractère pour les comment-taires du canal de mémoire pendant la pro-grammation d'un canal de mémoire. (p. 13) |
| CLR | - Efface le chiffre entré avant de l'exécuter. (p. 9) - Quitte le canal de mémoire. (p. 18) |
| UP SCAN | - Change la fréquence ou le canal de mémoire quand elle est pressée. (p. 9, 12) |
| DN SCAN | - Change la fréquence ou le canal de mémoire de façon continue quand elle est maintainue pressée. (p. 9, 12) |
| ENT | Exécuté l'entrée numérique. Entre un "0" dans les chiffres restants. (p. 9) |
| MW | - Sélectionne le mode mémoire. (p. 12) |
| MR | - Commute entre les commentaires du canal de mémoire et l'affichage de fréquence. (p. 12) |
| F | Active la fonction secondaire des touches et du bouton d'accord. Pour les détails, voir le ta-bleau de droite. Cette fonction s'annule automatiquement au bout de 3 secondes. |
Fonctions secondaires
| TOUCHE | FONCTION (APRÈS PPRESSION DE [F]) |
| KEY LOCK7 | Active et désactive la fonction de verrouil-lage après pression de [F]. (p. 10) |
| BEEP8 | Active et désactive le bip clavier après pression de [F]. (p. 11) |

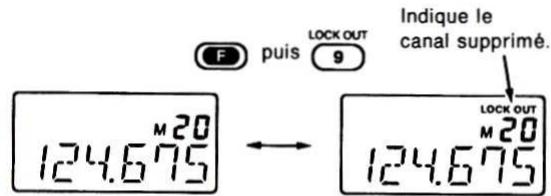

| LOCK OUT9 | Elimine le canal de mémoire affiché après pression de [F]. (p. 16) |
| 121.50 | Sélectionne la fréquence de détresse de 121,5 MHz après pression de [F]. (p. 9) |
| ENT | |
| MWMR | - Programme un canal de mémoire, en mode fréquence. (p. 13)- En mode mémoire, transfère le contenu d'un canal de mémoire. (p. 12) |
| UP SCAN DN SCAN | Démarre le balayage intégral, ou le balayage des mémoires. (p. 15) |
| CLR | CLR efface le contenu d'un canal de mémoire quand elle est maintainue pressée après pression de [F]. (p. 14) |
Recharge de la batterie
Recharger la batterie avant la première utilisation de l'émetteur-récepteur et lorsque l'indicateur de batterie faible apparait.
Précautions relatives à la batterie
NE JAMAIS jeter la batterie au feu.
NE JAMAIS exposer la batterie à l'eau.
NE JAMAIS court-circuiter les bornes métalliques d'une batterie.
NE PAS tenter de recharger une batterie complètement charge.
NE PAS décharger la batterie complètement.
ÉVITER toute surcharge. Débrancher le chargeur mural ou le câble d'alimentation dans les 48 heures.
La recharge risque de ne pas s'effectuer à un froid (moins de 0°C) ou à une température (plus de 40°C) extrêmes.
Autonomie
L'autonomie de la CM-166 (12 V, 600 mA) est d'environ 5 heures.
CONDITIONS: 5% de transmission / 5% de réception / 90% d'attente (silencieux).
L'autonomie n'est donnée qu'à titre indicatif; elle variera en fonction de la puissance de sortie, de la température, etc.
Effet de mémoire de la batterie
La capacité à pleine charge risque de diminuer si l'on effectue des recharges répétées après des décharges partielles. Dans ce cas, décharger presque complètement la batterie en l'utilisant normalement avant de la recharger.
Durée de service de la batterie
Si l'autonomie de la batterie diminue considérablement après une recharge complète, il faudra utiliser une batterie neue.
Recharge normale sans l'émetteur-récepteur
Raccorder le chargeur mural à la prise de chargeur du panneau latéral de la CM-166. Certains modèles nécessitent un cable adaptateur pour le raccordement.
Durée de recharge approximative: 15 heures
Remarque:
Lorsqu'on raccorde le chargeur mural, NE raccorder AUCUN câble à la prise [DC 12V] de l'émetteur-récepteur.

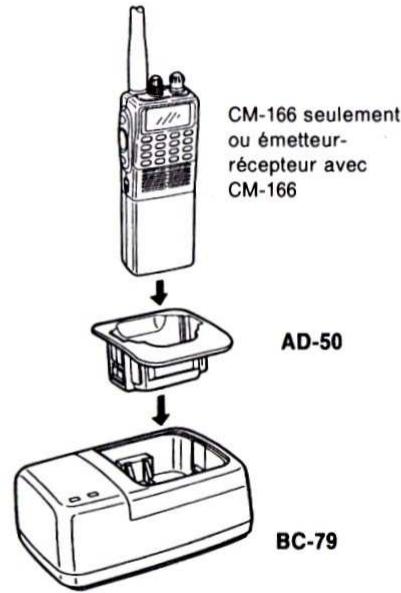

Recharge rapide avec le bc-79 en option
① Insérer l'ADAPTATEUR DE CHARGEUR DE BUREAU AD-50 dans l'alvéole de charge du CHARGEUR DE BUREAU BC-79. ② Insérer la batterie à fond dans l'AD-50.
Durée de recharge approximative: 1 heure 30 minutes
Raccordement à une alimentation externe
Un CABLE POUR ALLUME-CIGARETTES CP-17L est disponible en option, qui permet d'alimenter l'IC-A3E sur un allume-cigarettes de 12 V.
La batterie Ni-Cd incorporée se charge simultanément en 15 heures environ. Lors d'un raccordement à une alimentation externe, NE PAS raccorder le chargeur mural à la CM-166.
À la place du CP-17L, on pourra utiliser le CABLE D'ALIMENTATION CC OPC-515L à alimentation CC de 12 V.
Mise en place des piles alcalines
Un LOGEMENT DE PILES CM-167 est disponible en option. Y installer dix piles alcalines comme suit.
① Pousser la touche de dégagement de la batterie vers le haut et glisser l'étui à piles vers la droite, l'émetteur récepteur étant tourné vers soi. (Fig. 1) ② Ouvrir le logement des piles. (Fig. 2) ① Mettre les dix piles en place. (Fig. 3)
Veiller à respecter les polarités.
Fig. 3

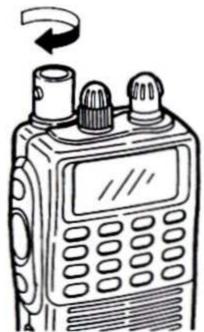

Antenne
Raccorder l'antenne flexible fournie à la borne d'antenne et la tourner dans le sens des aiguilles d'une montre.
Attention:
Le fait d'émettre
sans l'antenne risque
d'endommager
l'émetteur-récepteur.

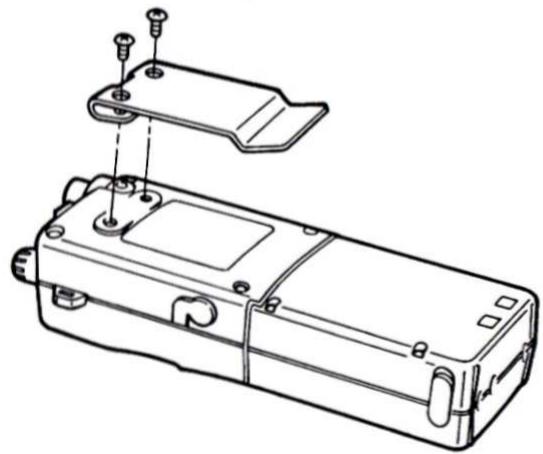

Agrafe de ceinture
Retirer les vis en plastique, puis fixer l'agrafe de ceinture à l'aide des vis métalliques fournies. L'appareil se fixe à la ceinture en toute commodité.
Accès à la fréquence de détresse 121,5 mhz
L'IC-A3E est capable d'accéder rapidement à la fréquence de détresse 121,50 MHz. Cette fonction est possible même si la fonction de verrouillage du clavier est activée. (p. 10)
① Tourner [VOL] pour mettre l'appareil sous tension. ② Appuyer sur [F] du clavier. "F" apparait. ③ Appuyer sur [0 121.5] pour appeler la fréquence de détresse. ④ Appuyer sur [CLR] pour quitter la fréquence de détresse.

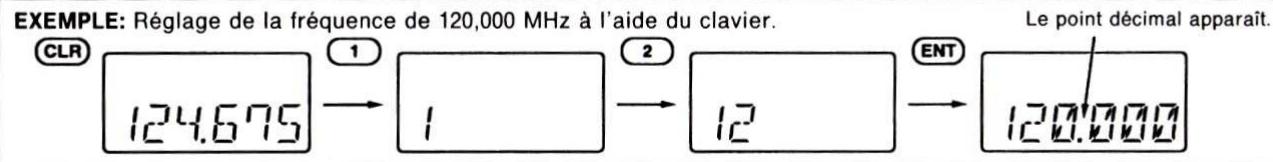

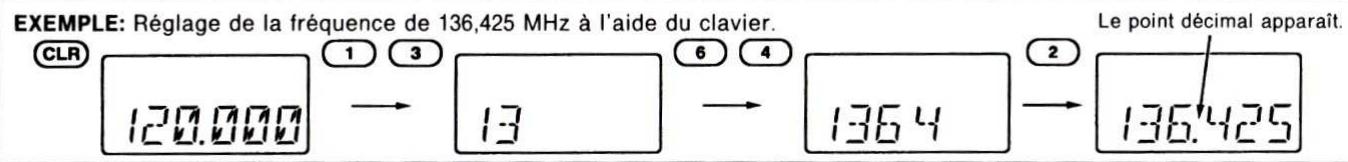

Réglage de la fréquence
① Tourner [VOL] pour mettre l'appareil sous tension. ② Appuyer sur [CLR] pour sélectionner le mode fréquence quand “M” apparait sur l'affichage de fonction. ③ Appuyer sur les 5 touches numériques voulues pour encoder la fréquence.
- Entrer [1] pour le premier chiffre.
- Si on a fait une erreur, appuyer sur [CLR] pour effacer l'entrée puis recommencer.
- Appuyer sur [ENT] pour entrer des zéros consécutifs. Seuls [2], [5], [7] ou [0] pourront être entrés pour le 5e et le dernier chiffre.
Pour changer la fréquence suivant le pas d'accord (pas de 25 kHz), appuyer sur [▲] ou [▼].
- Pour changer la fréquence rapidement, maintenir [▲] ou [▼] enfoncés.
Utilisation du bouton d'accord
① Tourner [VOL] pour permettre l'appareil sous tension. ② Appuyer sur [CLR] pour SéLECTIONNER le mode fréquence. ③ Tourner le bouton d'accord pour régler la fréquence. ④ Pour sélectionner le pas d'accord de 1 MHz, appuyer sur [F] puis tourner le bouton d'accord.
Rotationseule
Pas de 25 kHz
Après avoir appuyé sur [F]
Pas de 1 MHz - "T-O" disparaît.
Remarque:
La fréquence sélectionnée peut prendre jusqu'à 2 secondes pour être sauvegardée une fois qu'elle est réglée. Attendre 2 secondes avant de mettre l'appareil hors tension.
Fonction de verrouillage
La fonction de verrouillage permet d'empêcher tout changement accidentel de la fréquence ainsi que tout déclenchement accidentel des fonctions.
① Appuyer sur [F] puis sur [⑦ KEY LOCK] pour activer la fonction. ② Pour désactiver la fonction, recommencer l'opération ① ci-dessus.
Réception
① Tourner [SQL] à fond dans le sens des aiguilles d'une montre. ② Tourner [VOL] pour permettre l'appareil sous tension et régler le niveau audio. ③ Tourner [SQL] dans le sens inverse des aiguilles d'une montre jusqu'à ce que le souffle soit supprimé.
"RX" disparaît.
④ Régler la fréquence à l'aide du bouton d'accord ou du clavier. (p. 9, 10) Si l'on désire, appuyer sur [LIGHT] pour allumer l'éclairage de l'afficheur et du clavier. ⑤ Si nécessaire, appuyer sur [ANL] pour réduire les parasites d'impulsion provoqués par le circuit d'allumage des moteurs. ANL' apparait. (6) Lorsqu'un signal est reçu sur la fréquence réglée:
-L'indicateur de réception apparait. - Le circuit silencieux s'ouvre et les signaux audio sont émis par le haut-parleur.
Remarque:
Si la commande [SQL] est réglée trop "serrée" (trop à fond vers la gauche), le circuit du silencieux risque de ne pas ouvrir si les signaux sont faibles. Pour recevoir des signaux faibles, régler le circuit du silencieux sur une position "relâchée" (plus vers la droite).
Marcel arrêt du bip clavier
Le bip, qui retentit chaque fois qu'une touche est actionnée, pourra être activé ou désactivé au besoin.
- Appuyer sur [F] puis sur [BEEP] pour activer ou désactiver le bip.
Émission
ATTENTION: Le fait d'émettre sans l'antenne risque d'endommager l'émetteur-récepteur.
REMARQUE: Pour éviter toute interférence, écouter la fréquence avant d'émettre. Si la fréquence est encombrée, attendre que le canal soit libre.
① Régler la fréquence voulue à l'aide du bouton d'accord ou du clavier. (p. 9, 10) ② Appuyer sur [PTT] et maintenir pressé pour émettre. - "[TX]" apparait. ③ Parler dans le microphone à un niveau de voix normal. - NE PAS tenir l'émetteur-récepteur trop près de la bouche ni parler trop fort. Cela pourrait déformer le signal. ④ Relacher [PTT] pour revenir à la réception.
Fonction de contrôle local
Lorsqu'on utilise le casque de David Clark Co. en option avec le câble en option OPC-499, l'émetteur-récepteur envoie la voix au casque à des fins de contrôle audio.
Sélection du canal de mémoire
L'émetteur-récepteur possède 50 canaux de mémoire où l'on pourra memoriser les fréquences utilisées ainsi qu'un commentaire de 6 caractères.
① Appuyer sur [MR] pour sélectionner le mode mémoire. ② Sélectionner le canal de mémoire vous.
Tourner le bouton d'accord pour sélectionner le canal de mémoire.
Seuls les canaux de mémoire programmés apparaissent.
Appuyer sur les deux touches numériques voulues (01 - 50) pour sélectionner le canal de mémoire.
- Pour sélectionner les canaux de mémoire 1 à 9, appuyer sur [1] - [9], puis sur [ENT]; ou bien, appuyer sur [0] puis sur [1] - [9].
Appuyer sur la touche [▲] ou [▼] pour changer de canal de mémoire.
- Le fait d'appuyer sur [▲] ou [▼] change les canaux de mémoire de façon continue.
③ Lorsqu'un commentaire apparait, appuyer sur [MR] pour afficher la fréquence programme, le cas échéant. ④ Pour revenir au mode fréquence, appuyer sur [CLR].
Remarque:
Les commentaires apparaissent pour la première fois au moment de la programmation. Mais l'émetteur-récepteur pourrait être programmé pour la première fois par le revendeur de façon à afficher la fréquence d'utilisation. Dans ce cas, appuyer sur [MR] pour faire apparaitre le commentaire.

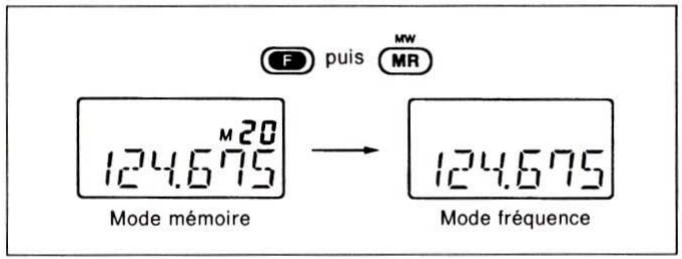

Transfert du contenu de la mémoire
Cette fonction permet de transférer le contenu d'un canal de mémoire au mode fréquence. Ceci est pratique pour rechercher des signaux aux alentours de la fréquence d'un canal de mémoire.
① Appuyer sur [MR] pour sélectionner le mode mémoire. "M" apparait. ② Sélectionner le canal de mémoire que l'on désire transférer à l'aide du bouton d'accord ou du clavier. ③ Appuyer sur [F] puis sur [MR·MW].
"M" disparaît, le mode fréquence est automatiquement sélectionné, et le contenu de la mémoire est transféré.
Programmation d'un canal de mémoire
Il est possible de programmer les données suivantes dans chacun des canaux de mémoire séparément.
- Fréquence d'utilisation (p. 9, 10)
- Commentaire de 6 chiffres (p. 13)
Régler la fréquence voulue en mode fréquence :
- Appuyer sur [CLR] pour sélectionner le mode fréquence.
- Régler la fréquence à l'aide du bouton d'accord ou du clavier.
② Appuyer sur [F] puis sur [MR·MW]. - "M" clignote. ③ Sélectionner le canal de mémoire (01 - 50) à programmer à l'aide du bouton d'accord ou du clavier. ④ Appuyer sur [MR] pour entrer la fréquence et écrire un commentaire; appuyer sur [ENT] pour programmer la fréquence sans écrire de commentaire. - Appuyer sur [CLR] pour annuler la programmation. ⑤ Écrire le commentaire comme indiqué à droite. ⑥ Appuyer sur [ENT] pour effectuer la programmation.
Programmation d'un commentaire
Le canal de mémoire pourra afficher un commentaire de 6 caractères en plus de la fréquence.
① Régler la fréquence voulue en mode fréquence. ② Appuyer sur [F] puis sur [MR·MW]. ③ Sélectionner le canal de mémoire à programmer. ④ Appuyer sur [MR] pour entrer la fréquence. ⑤ Appuyer plusieurs fois sur les touches numériques voulues pour sélectionner le caractère dans la liste ci-dessous.
| Touche | Caractré | Touche | Caractré | Touche | Caractré |
| 1 | 1, Q, Z | 2 | 2, A, B, C | 3 | 3, D, E, F |
| 4 | 4, G, H, I | 5 | 5, J, K, L | 6 | 6, M, N, O |
| 7 | 7, P, R, S | 8 | 8, T, U, V | 9 | 9, W, X, Y |
| ENT | Programme | 0 | 0, espace | MR | Trait d'union*1 |
*1 Le trait d'union ne pourrait être inséré qu'entre le 3ème et le 4ème caractère.
⑥ Appuyer sur [ENT] pour effectuer la programmation.

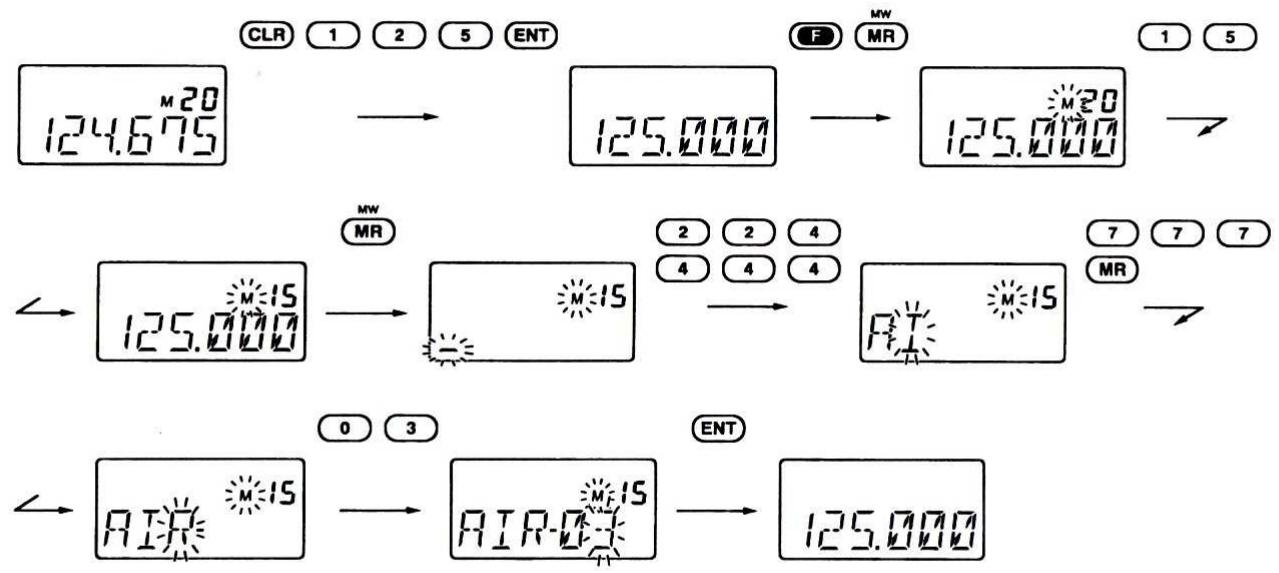

Remarques sur la programmation
Si on appuie sur [ ] ou [ ], le curseur se déplace. - Pour entrer les caractères dans le même groupe, utiliser [▲] pour déplacer le curseur. - Pour effacer le commentaire, appuyer sur [CLR] avant d'appuyer sur [ENT].
EXAMPLE : Pour programmer la fréquence de 125,000 MHz dans le canal de mémoire 15 avec "AIR-03" comme commentaire
Effacement du contenu de la mémoire
Les canaux de mémoire inutiles pourront être effacés. La programmation d'un canal de mémoire efface également le contenu préalablement programmé. Le canal de mémoire no. 1 ne pourrait pas être effacé.
① Sélectionner le canal de mémoire à effacer. ② Appuyer sur [F], puis appuyer sur [CLR] et maintenir pressé pendant 1 seconde.
- "--------" apparait momentanément, puis le canal de mémoire suivant qu'il est possible de sélectionner apparait.
Les différents types de balayage
BALAYAGE INTEGRAL(p. 15)
BALAYAGE DE LA MÉMOIRE (p. 15)
Balayé de façon répétée tous les canaux de mémoire à l'exception des canaux supprimés. Permet de vérifier les canaux souvent utilisés et de court-circuiter les canaux généralement encombrés, par exemple les fréquences de tour de contrôle.
Balayage intégral
① Appuyer sur [CLR] pour sélectionner le mode fréquence. ② Régler [SQL] au point où le souffle est juste supprimé. ③ Appuyer sur [F], puis sur [▲·UP SCAN] ou [▼·DN SCAN] pour déclencher le balayage.
Lorsqu'un signal est reçu, le balayage s'arrête temporairement jusqu'à ce que le signal disparaisse. Pour reprendre le balayage, tourner le bouton d'accord ou appuyer sur la touche [▲] ou [▼]. - Pour commuter le sens du balayage, tourner le bouton d'accord ou appuyer sur la touche [▲] ou [▼].
4 Pour arrêter le balayage, appuyer sur [CLR].
Balayage de la mémoire
① Appuyer sur [MR] pour sélectionner le mode mémoire. ② Régler [SQL] au point où le souffle est juste supprimé. ③ Appuyer sur [F], puis sur [▲·UPSCAN] ou [▼·DNSCAN] pour déclencher le balayage.
Lorsqu'un signal est reçu, le balayage s'arrête temporairement jusqu'à ce que le signal disparaisse. Pour reprendre le balayage, tourner le bouton d'accord ou appuyer sur la touche [A] ou [V]. Pour commuter le sens du balayage, tourner le bouton d'accord ou appuyer sur la touche [▲] ou [▼].
4 Pour arrêter le balayage, appuyer sur [CLR].
Suppression des canaux
Il est possible de régler les canaux de mémoire de façon qu'ils soient sautés pendant le balayage de ces canaux. La fonction de suppression des canaux n'est opérationnelle que pour le balayage.
Le canal de mémoire 20 est sauté pendant le balayage de la mémoire.
Le canal de mémoire 20 est sauté pendant le balayage de la mémoire.
Remarque:
Une fréquence ou un canal temporairement arrêtés ne sont pas automatiquement sauvegardés. Appuyer sur [CLR] pour arrêter le balayage, et attendre 2 secondes avant d'éteindre l'appareil, sinon la fréquence ou le canal préalables réapparaîtront à la prochaine mise sous tension.
① Appuyer sur [MR] pour sélectionner le mode mémoire. ② Sélectionner le canal à supprimer. ③ Appuyer sur [F], puis sur [9] LOCK OUT.
- "LOCK OUT" apparait.
- Les canaux supprimés sont sauts pendant le balayage.
Pour annuler la suppression, recommencer les opérations ci-dessus.
GUIDE de dépannage
| PROBLÈME | CAUSE POSSIBLE | SOLUTION | RéF |
| L'appareil ne s'allume pas. | La batterie est déchargée.La fiche est mal raccordée au cable d'alimentation CC externe. | Recharger la batterie oumettre des piles alcali-nes neuves dans le logement des piles.Vérifier le connecteur ou enlever et remplaçer le cable. | p. 6, 7- |
| Aucun son ne sort du haut-parleur. | [SQL] est tourné trop loin dans le sens inverse des aiguilles d'une montre.L'on a raccordé un cable ou un casque en option. | Tourner*[SQL] dans le sens des aiguilles d'une montre.Débrancher le cable ou le casque. | p. 11- |
| Impossible de régler la fréquence. | La fonction de verrouillage est activée.La fréquence d'urgence a été sé-lectionnée. | Appuyer sur [F] puis sur [⑦ KEY LOCK] pour dés-activer la fonction de verrouillage.Appuyer sur [CLR] pour sélectionner le mode de fréquence. | p.10p.9 |
| Impossible de déclencher le balayage. | Le silencieux est ouvert.La fonction de verrouillage est activée. | Tourner [SQL] dans le sens inverse des aiguilles d'une montre jusqu'à ce que le souffle ai disparu.Appuyer sur [F] puis sur [⑦ KEY LOCK] pour dés-activer la fonction de verrouillage. | p.15p.10 |
| La fréquence ne s'affiche pas. | Le commentaire du canal de mémoire est affché. | Appuyer sur [MR] pour commuter alternativement entre le commentaire et la fréquence. | p.12 |
Réinitialisation du microprocesseur
ATTENTION: Le fait de réinitialiser du microprocesseur efface et réinitialise toutes les données programmes, dont le contenu de la mémoire, la suppression des canaux, etc.,
-Pour réinitialiser du microprocesseur, mettre l'appareil sous tension tout en appuyant sur [F], [0] et [ENT].
- "CLEAR" apparait momentanément, la fréquence par défaut s'affiche et du microprocesseur de l'émetteur-récepteur est réinitialisé.
"CLEAR" apparait momentanément. La fréquence par défaut apparait.
Mode mémoire (p.12)
Permet d'utiliser l'émetteur-récepteur à l'aide du contenu des canaux de mémoire. Il existe 50 canaux de mémoire qui pourraient être programmés.
Affichage du commentaire (Lors de la programmation)
Affichage de fréquence
Mode fréquence (p.9)
Pour le réglage de la fréquence et les opérations normales sur la totalité de la bande.
FREQUENCY DÉTRESSE (p.9)
Pour l'utilisation sur la fréquence de détresse de 121,5 MHz. Accessible même si la fonction de verrouillage est en service.
FRANCIS
Données générales
Couverture de fréquences: Émission/réception 118,000 - 136,975 MHz Mode: Émission/réception MA (6K00A3E) - Pas d'accord: 25 kHz - Impédance d'antenne: 50 ohms (nominale) Alimentation: 12-15 V CC (masse négative) Consommation de courant (à 12 V CC typ.): Émission 1,0 A Réception Audio nominal 240 mA Silencieux 55 mA - Plage de température -10 °C à +50 °C utilisable: Stabilité de fréquence: + / - 20 ppm (-10^ +50^) Dimensions 57 (L) x 153 (H) x 35 (P) mm (sans les pièces faisant saillie): Poids 465 g (avec CM-166 et antenne):
Émetteur
- Puissance de sortie* 5,0 W (puissance PEP) (à 12 V CC, typ.): 1,5 W (puissance de porteuse)
- Système de modulation: Modulation dans un étage intermédiaire
Émissions parasites: Inférieures à -60 dB Impédance de microphone externe: 150 ohms
Recepteur
- Système de réception: Superhétérodyne à double conversion
- Fréquences intermédiaires: 1ère 35,8 MHz 2ème 455 kHz Sensibilité Inférieure à 1,0 μV (pour un rapport S/B de 6 dB avec modulation de 30% à 1 kHz): Sensibilité de silencieux Inférieure à 1,0 μV (au seuil):
- Sélectivité: Supérieure à 8 kHz/-6 dB Inférieure à 25 kHz/-60 dB Taux de réjection de Supérieur à 60 dB réponse parasite*:
- Bruit et ronflement: Supérieur à 25 dB
- Puissance de sortie audio* Supérieure à 0,6 W pour un distorsion de 10%, avec une charge de 8 ohm Impédance de sortie audio: 8 ohms
- Spécifications garanties pour une température du récepteur de +25°C.
Toutes les spécifications sont sujettes à modification sans préavis ni obligation.
BM-112E CHARGEUR MURAL
Recharge normalement la CM-166 en 15 heures environ.
CM-166 BATTERIE
Batterie rechargeable Ni-Cd de 12 V, 600 mAh permettant une autonomie d'environ 5 heures*.
- Émission 5%/réception 5%/silencieux 90%
CM-167 LOGEMENT DES PILES
Logement pour 10 piles alcalines de format R6 (AA).
LC-122 ETUI DE TRANSPORT
Abrite l'émetteur-récepteur et la CM-166 fournie.
OPC-499 CABLE ADAPTATEUR DE CASQUE
Permet de brancher un casque de David Clark Co., qui offre la fonction de contrôle local.
OPC-515L CABLE D'ALIMENTATION CC
Pour l'utilisation et la recharge sur une alimentation 12 - 15 V CC.
BC-79 CHARGEUR DE BUREAU + AD-50 ADAPTATEUR DE CHARGEUR DE BUREAU
Permet une recharge rapide de la CM-166 en 1 heure et demie environ. Un adaptateur secteur est livré avec le BC-79. On pourrait utiliser un CP-13/L ou un OPC-288/L en option à la place de l'adaptateur secteur fourni.
Pour l'utilisation et la recharge sur la douille d'un allume-cigarettes de 12 V.
