Type de produit	Émetteur-récepteur aviation VHF AM
Marque	ICOM
Modèle	IC-A15S
Dimensions (L x H x P)	53 x 120 x 36,9 mm
Poids (avec antenne et batterie BP-232N)	Environ 350 g
Alimentation	Batterie Li-Ion 7,4 V 2000 mAh (BP-232N) ou 980 mAh (BP-230N) ; option boîtier piles BP-261 (6 piles AA)
Autonomie typique	Environ 18 h avec BP-232N, 8,5 h avec BP-230N
Plage de fréquences	118,000 – 136,975 MHz (COM)
Espacement des canaux	25 kHz
Canaux mémoire	100 canaux
Puissance de sortie RF	5 W typ. (PEP), 1,5 W (CW)
Puissance audio	700 mW (amplificateur BTL)
Impédance antenne	50 Ω (connecteur BNC)
Étanchéité	IPX4 (protégé contre les projections d'eau)
Résistance aux chocs et vibrations	Norme militaire MIL-STD-810
Fonctions principales	Touche urgence 121,5 MHz, side tone, ANL, réglage gain micro, écran LCD, veille, verrouillage clavier
Température d'utilisation	-20 °C à +55 °C
Accessoires fournis	Antenne FA-B02AR, batterie BP-232N, chargeur BC-179, clip ceinture MB-94, dragonne
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Éviter les solvants et l'immersion.
Sécurité	Utiliser uniquement les accessoires ICOM. Respecter les réglementations aéronautiques. Ne pas exposer à des températures extrêmes.
Pièces détachées et réparabilité	Batteries, chargeurs, antennes, micros optionnels. Logiciel de clonage CS-A14 disponible.
Informations générales	Notice 2 pages, note 8,0/10. Fabriqué par ICOM France.

FOIRE AUX QUESTIONS - IC-A15S ICOM

Quelle est la différence entre l'IC-A15 et l'IC-A15S ?

L'IC-A15 possède un clavier pour saisir directement les fréquences et 200 canaux mémoires, tandis que l'IC-A15S est sans clavier avec 100 canaux mémoires, mieux adapté aux équipements au sol.

Comment accéder au canal d'urgence 121,5 MHz ?

Appuyez sur la touche dédiée 121,5 (ou URG) pour basculer instantanément sur la fréquence d'urgence.

Quelle est l'autonomie de la batterie ?

Avec la batterie Li-Ion BP-232N (2000 mAh), l'autonomie est d'environ 18 heures en conditions typiques. La BP-230N (980 mAh) offre environ 8,5 heures.

Puis-je utiliser des piles alcalines ?

Oui, via le boîtier piles optionnel BP-261 qui accepte 6 piles alcalines AA (non fournies), idéal comme batterie de secours.

L'IC-A15S est-il étanche ?

Il répond à la norme IPX4, ce qui le protège contre les projections d'eau, mais il n'est pas conçu pour l'immersion.

Comment programmer les canaux mémoires ?

La programmation manuelle se fait via le menu. Un logiciel de clonage optionnel (CS-A14) permet de gérer les canaux depuis un PC.

Quelle est la puissance de sortie maximale ?

La puissance est de 5 W typique en PEP (crête) et 1,5 W en CW (porteuse).

Puis-je étendre la plage de fréquences au-delà de 136 MHz ?

Le débriDage est possible sur 118-143,975 MHz pour usage militaire, mais nécessite une autorisation.

Quel chargeur est fourni avec l'IC-A15S ?

Le chargeur BC-179 est inclus, compact et adapté aux environnements confinés. Un câble allume-cigare CP-22 est disponible en option.

Comment connecter un casque aviation ?

Utilisez l'adaptateur OPC-499 (vendu séparément) pour connecter un casque aviation avec prise jack 2,5/3,5 mm.

MODE D'EMPLOI IC-A15S ICOM

Facile d'utilisation et conception robuste, pour des transmissions performantes !

NOUVEAU

Parce que les transmissions aériennes se font généralement dans des environnements très bruyants, il est essentiel que la radio fournisse un audio performant. Les portatifs IC-A15 et IC-A15S intègrent un amplificateur BTL qui double la sortie audio, offrant en conséquence une communication claire et forte avec une puissance de 700 mW.

Versions avec ou sans clavier

L'IC-A15, (version avec clavier), permet de saisir la fréquence directement et intègre un bouton dédié pour l'appel d'urgence 121,5 MHz.

L'IC-A15S, (version sans clavier), est particulièrement adapté pour les équipés au sol. Le canal d'urgence

121,5 MHz est également disponible par touche spécifique.

Compact, léger et robuste

Ces portatifs sont issus des équipements radio professionnels terrestres. Ils sont compacts (120 mm de hauteur) et légers (environ 350 g avec la batterie BP-232N et l'antenne).

Ces terminaux sont constitués d'un boîtier en polycarbonate et d'un châssis en aluminium qui en font des équipements très robustes, utilisables dans des conditions extrêmes. Ils répondent à la norme de robustesse militaire MIL-STD810.

Etanches à l'eau et aux poussières conformément à la norme IP-x4, ces équipements sont de véritables compagnons tout terrain.

Grande autonomie (battery lithium)

Ces portatifs sont livrés d'origine avec une batterie Lithium-Ion 2000 mAh (BP-232N) qui offre une autonomie d'environ 18\mathrm{h}^*.

La technologie Lithium-ion permet d'éviter tout effet mémoire et conserve la charge même en cas de non utilisation prolongée.

Le nouveau Boîtier piles BP-261 constitue une batterie de secours idéale (6 piles alcalines AA LR6 non fournies).

Nombreux canaux mémoires

L'IC-A15 offre 200 canaux mémoires (100 canaux pour l'IC-A15S).

Chaque canal mémoire peut être identifié en utilisant jusqu'à 8 caractères alphanumériques dans 10 banques et facilite ainsi l'utilisation du portatif IC-A15.

Le logiciel de clonage optionnel (CS-A14), permet de gérer facilement et rapidement la mémoire des portatifs à partir d'un PC.

Extension de fréquence possible

Ces équipements peuvent être débridés sur les fréquences 118-143,975 MHz (usage militaire*).

*Utilisation soumise à autorisation.

Nouveau chargeur BC-179

Le chargeur BC-179, léger et compact, est particulièrement adapté pour une utilisation dans un lieu confiné (véhicule, etc). La radio est solidement maintenue dans le chargeur même en cas de turbulences.

Le CP-22, câble allume-cigare, peut être utilisé avec le BC-179.

Rugged

MIL-STD810

IPX4

IC-A15S

IC-A15

Autres caractéristiques

• Puissance de sortie 5 W typ. (PEP), 1,5 W (CW)
• Fonction "side tone" Écran LCD
• Réglage de gain micro

ANL (limiteur automatique du bruit) réduit le bruit lié aux parasites - Bips de niveau batterie faible - Connecteur d'antenne type BNC - Débridage possible sur les fréquences 118-143,975 MHz (usage militaire)

• Fréquences couvertes Mode
• Espacement des canaux
• Canaux mémoire

IC-A15 JC-A15S Pédale antenne mentation électrique. Inscription (to 7.4V DC)

Veille

Max. audio

• Températures d'utilisation Dimensions (× × ) (projections non incluses)
• Poids (approx.)

: 118,000-136,975 MHz (COM) : AM (6K00A3E) : 25 kHz

: 200 canaux 10 banques : 100 canaux : 50Ω (Type BNC) : 7,4VDC (battery Icom)

:1.5A : 50 mA typique : 500 mA -20°C à +55 °C : 53× 120× 36.9mm :350q

(avec antenne et BP-232N)

Emission

• Puissance (à 7,4 V DC) Taux de modulation Distorsion audio

: 5 / 1,5 W typ. (PEP/CW) : 85% : Inférieur à 10 % (à 85% +3 dB mod.)

• Rayonnement non essentiel : inférieur à -36 dBm (sauf bande de fréquence de traffic ±1 MHz)
• Stabilité de fréquence : ±5 ppm Connecteur microphone : 3-conducteurs 2,5 (d) mm / 150Ω

Reception

• Fréquences intermédiaires : 1ère / 2ème 46,35 MHz / 450 kHz Sensibilité

(a 12dB SINAD avec CCITT) Sensibilité Squelch - Sélectivité

• Niveau de ronflement et bruit : Supérieur à 40 dB

(a 90 % modulation)

Accessoires fournis :

• Batterie, BP-232N
• Clip ceinture, MB-94 Antenne, FA-B02AR

Chargeur, BC-179 - Alimentation, BC-174E - Dragonne

• Réjection préqu. indésirables : Supérieur à 70 dB
• Puissance de sortie audio

Haut-parleur interne

Haut-parleur externe

à 10% distortion sous 8, 30% modulation Connecteur microphone : 3-conducteurs 2,5 (d) mm

/150Ω

Normes militaires

Les radios répondent aux normes militaires MIL-STD-810F

mais également aux normes MIL-STD-810-C, D et E.

Standard	MIL 810F
	Method	Proc.
Pres. basse	500.4	I, II
Temp. haute	501.4	I, II
Temp. basse	502.4-3	I, II
Variat. temp.	503.4	I
Radiations solaires	505.4	I
Pluie	506.4	I, II
Humidité	507.4	-
Brume	509.4	-
Poussière	510.4	I
Vibration	514.4	I
Choc	516.5	I, IV

Etanchéité IP-x4 :

Projections d'eau

IPX4

BP-230N : Batterie LI-ION 7,4 V 980 mAh Autonomie de 8,5 h* (approx.)

BP-232N : Batterie LI-ION 7,4 V 2000 mAh

Autonomie de 18 h* (approx.)

BC-160 Chargeur rapide de bureau

• BC-145 Adaptateur secteur AC

Charge la BP-232N en 3 h (approx.)

BC-119N + AD-106 + BC-145 sont

toujours disponibles

BC-121N+AD-106 (6 pcs.)

Six AD-106 sont nécessaires

3 h (approx.)

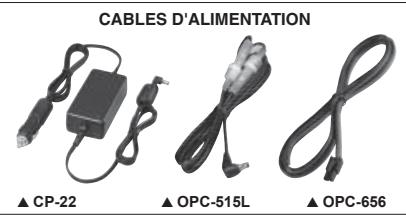

CP-22: Cordon allume-cigare DC-DC avec convertisseur. à utiliser avec BC-171/179. Source 12 ou 24V

OPC-515L: Cordon alimentation 12V avec prise courbée à utiliser avec le BC-119N

OPC-656 : Cordon alimentation 12-20 V pour BC-121N

HM-173: Microphone haut

parleur prise coudeé

2,5-3,5 mm

OPC-499: Adaptateur pour

casque aviation

MB-94: Clip pince crocodile

MB-96F : Passant ceinture en cuir

FA-B02AR: Antenne flexi

bloc VHF 118-136 MHz type

BNC

Les spécifications et informations données dans ce document peuvent être modifiées sans préavis.

ICOM FRANCE S. A. S. Zac de la Plaine - 1 Rue Brindejionc des Moulinais BP 45804 - 31505 TOULOUSE CEDEX 5 Tel: [phone] - Fax: [phone] WEB ICOM : http://www.icom-france.com E-mail : [e-mail]
