Type de produit	Transceiver radio PMR446
Marque	ICOM
Modèle	IC-4088SR
Bande de fréquence	446,00625 – 446,09375 MHz (8 canaux simplex)
Modulation	FM (F3E)
Nombre de canaux	8 (38 tonalités CTCSS pour sous-canaux)
Puissance d'émission	500 mW ERP
Alimentation	3 piles alcalines AA (LR6) ou batterie optionnelle BP-202 (3,6 V / 700 mAh)
Autonomie avec piles AA	Environ 28 heures (cycle Tx:Rx:veille 1:1:8)
Autonomie avec batterie BP-202	Environ 12 heures
Dimensions	52,5 x 102,5 x 26,9 mm
Poids	180 g (avec BP-202) / 200 g (avec piles AA)
Portée	Jusqu'à 5 km (sans obstacles, variable selon conditions)
Étanchéité	IP54 (protection contre les projections d'eau)
Fonction brouillage	Scrambler intégré pour confidentialité des communications
Fonction VOX	Activation mains libres avec micro-casque optionnel
Fonction accusé de réception	Oui, pour confirmer la réception d'un message
Connectique	Microphone (2,5 mm, 3 contacts) et haut-parleur externe (3,5 mm, 3 contacts)
Température d'utilisation	-20°C à +55°C
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	Ne pas utiliser dans une atmosphère explosive. Respecter les réglementations locales.
Pièces détachées et réparabilité	Batterie, antenne et accessoires disponibles. Réparation par centre agréé.
Informations générales	Notice téléchargeable gratuitement sur notice-facile.com. Caractéristiques modifiables sans préavis.

FOIRE AUX QUESTIONS - IC-4088SR ICOM

Comment changer de canal sur l'IC-4088SR ?

Utilisez le bouton rotatif de sélection des canaux. Tournez-le pour parcourir les 8 canaux disponibles. Un signal sonore confirme le changement.

Comment activer le scrambler ?

Appuyez sur la touche dédiée Scrambler (généralement notée 'SCR'). Un indicateur à l'écran confirme l'activation. Les communications sont alors brouillées.

Quelle est l'autonomie avec des piles alcalines ?

L'autonomie est d'environ 28 heures dans un cycle standard d'utilisation (émission, réception, veille 1:1:8).

Peut-on utiliser des piles rechargeables ?

Oui, vous pouvez utiliser des piles rechargeables AA (Ni-MH) ou la batterie optionnelle BP-202 spécifique ICOM. Attention, le chargeur standard n'est pas fourni.

Quelle est la portée maximale en extérieur ?

La portée peut atteindre 5 km en terrain dégagé sans obstacles. Elle est réduite en présence de bâtiments ou de relief.

L'appareil est-il étanche ?

Oui, il est certifié IP54, ce qui le protège contre les projections d'eau et la poussière. Il n'est pas conçu pour être immergé.

Comment activer la fonction VOX ?

Branchez un micro-casque compatible (optionnel), puis appuyez sur la touche VOX pour activer le mode mains libres. Réglez la sensibilité si nécessaire.

L'IC-4088SR nécessite-t-il une licence ?

Non, cet appareil fonctionne sur la bande PMR446 libre de licence en Europe. Respectez toutefois les réglementations locales.

Comment nettoyer le transceiver ?

Utilisez un chiffon doux et sec. Ne jamais utiliser de solvants, d'alcool ou de produits abrasifs. Protégez les connecteurs de l'humidité.

Où trouver la notice complète ?

La notice est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com. Recherchez 'ICOM IC-4088SR'.

MODE D'EMPLOI IC-4088SR ICOM

La radio sans licence professionnelle !

• Système de brouillage (scrambler) assurant la confidentialité des communications
• Etanchéité à la norme IP-54 (protection contre l'aspersion d'eau)
• Sonneries d'alerte et sonneries d'appel personnalisées

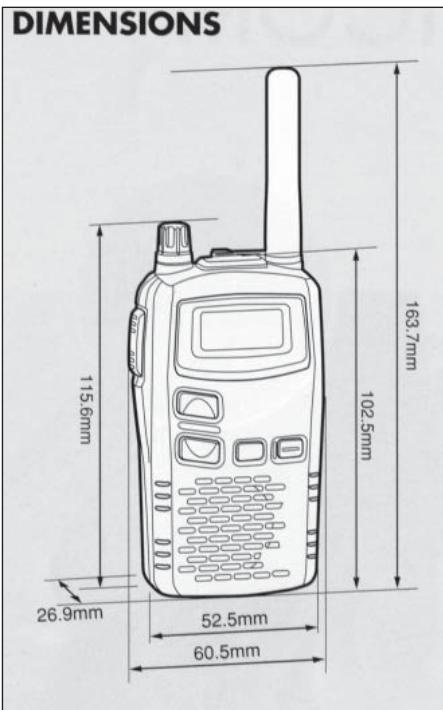

• Compact (52,5 x 102,5 x 26,9 mm) et léger (180 g avec BP-202)
• Fonction accusé de réception pour savoir si votre correspondant a reçu l'expérience
• 8 canaux avec 38 "mots de passe" permettant de créer différents groupes d'utilisateurs
• 28 h d'autonomie avec 3 piles LR6 (non fournies)
• Technologie VOX (main libre) avec le micro casque optionnel

• Nombre de canaux Mode
• Stabilité en fréquence
• Résolution fréquence
• Type de batterie
• Alimentation externe
• Consommation (à 4,5 V DC)
• température d'utilisation
• Nombre de CTCSS
• poids Puisance
• Connecteur microphone Sensibilité (12 dB SINAD)
• Puissance de sortie audio
• Connecteur HP externe Autonomie (Tx: Rx: veille=1:1:8)

:8 (simplex;446,00625-446,09375 MHz) : FM(F3E) : ±2,5 kHz, ±5,6 ppm : 12,5 kHz : 3 × AA(R6) alcaline; ou batterie optionnelle BP-202 : 6 V DC ±5 % (avec BC-149D, CP-18E) : Moins de 500 mA -20°C à +55 :38(67-250,3Hz) : 200 g avec 3 piles / 180 g avec BP-202 : 500 mW ERP : 3-contacts 2,5 (d) mm / 2,2 k : 0,158 V typical : Plus de 100 mW à 10% distortion sous 8 : 3 contacts 3,5 (d) mm / 8 Ω

Type d'alimentation	Autonomie
3 piles alcalines	approx. 28 hrs.
BP-202 (option)	approx. 12 hrs.

• portée (approx.)

: 5 Km (sans obstacles)

• Cette portée de communication peut varier suivant les conditions de propagation (température, environnement, etc.)

Batterie à installer dans le portafilter. 3,6 V / 700 mAh

Permet de charger la batterie BP-202 même pendant l'utilisation. (6 V, 1 A)

6 V, 2 A à partir du 12 V (avec convertisseur international DC-DC).

Chargeur rapide Ni-Cd pour la charge des batteries BP-202 seule ou avec le portatif. Temps de charge: 75 à 85 min.

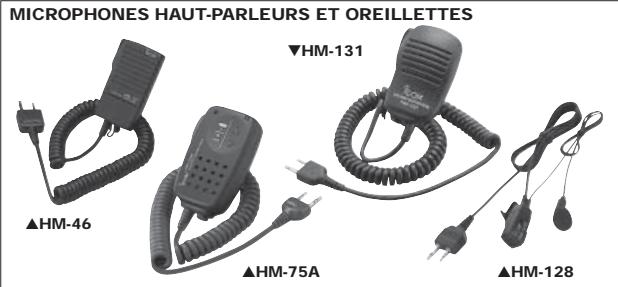

BC-10N : Chargeur rapide 2 postes livre avec alimentation 220 V et cable allume cigare BC-121N: Multi-chargeur rapide (à utiliser avec 6 AD-105 et 1 BC-157) BC-157 : Alimentation pour BC-121N EP-OT1FB : Oreillette discrete EP-OT2FN: Ecoute discrète mic/PTT départé EP-OT3FN: Ecoute discrète mic et PTT départé EP-SAT01 : Micro oreillette haute résistance EP-SHC300S : Oreillette avec tour d'oreille HM-46 : Microphone haut-parleur miniature

HM-54 : Microphone haut-parleur HM-75A : Microphone haut-parleur (avec commandes programmables) HM-128 : Oreillette microphone HM-131A : Microphone haut-parleur HS-51 : Microphone casque VOX HS-KITMOTO : Microphone oreillette spécial pour moto HS-94 : Oreillette avec micro flexible (doit être utilisé avec un VS-1) HS-95 : Casque écouteur micro flexible (doit être utilisé avec un VS-1)

HS-97: Casque écouteur avec micro laryngophone (doit être utilisé avec un VS-1)

LC-KA4008: Housse avec clip pivotant LC-B23620 : Baudrier couleur orange (existe en noir) SP-13 : Oreillette VS-1: Boîtier VOX (doit être utilisé avec un HS-94, HS-95, HS-97) etc.

Les spécifications et informations données dans ce document peuvent être modifiées sans préavis.

Zac de la Plaine - 1, Rue Brindejonc des Moulnais

BP 45804 - 31505 TOULOUSE CEDEX 5

Tél: [phone] - Fax: [phone]

WEBICOM: http://www.icom-france.com

E-mail: [e-mail]

AFAQ N' 1997/8074
