Type de produit	Interphone de gestion professionnel
Marque	ICOM
Modèle	CAMELEON PARDALIS IP
Système d'exploitation	Windows XP Embedded
Affichage	LCD SVGA 10,4 pouces avec dalle tactile
Stockage	Disque dur statique (flash)
Modules optionnels	Interface ligne 600 Ω, module VOIP (logiciel)
Amplificateur BF	10 W sous 8 Ω
Haut-parleur intégré	8 Ω, 10 W
Microphone	Col de cygne
Réglage volume	Bouton rotatif
Boutons	Interphonie et alternat séparés
Ventilation	Silencieuse
Entrées audio	Casque/micro extérieur, pédale d'alternat, combiné téléphonique, clavier externe
Sorties audio	HP externe (10 W / 8 Ω), combiné téléphonique
Connectivité réseau	LAN 10/100/1000 Mb
Ports USB	4 x USB
Port série	1 x RS-232
Connectique ligne audio	SUB-D 25 points pour 2 voies 600 Ω
Sortie vidéo	Externe
Alimentation	12 V DC, 3 A
Dimensions (L × H × P)	350 × 202 × 120 mm
Poids	4 kg
Logiciel embarqué	CAMELEON ROIP (interface opérateur modulaire)
Applications	SAMU, pompiers, sécurité, services d'urgence
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de liquides.
Sécurité	Utiliser uniquement l'adaptateur secteur fourni. Éviter l'humidité.
Pièces détachées	Contacter le support technique ICOM pour les pièces de rechange.
Réparabilité	Faire appel à un centre agréé ICOM.

FOIRE AUX QUESTIONS - CAMELEON PARDALIS IP ICOM

Comment configurer l'interphone CAMELEON PARDALIS IP pour la première fois ?

Branchez l'alimentation 12V, le câble réseau sur le port LAN, puis allumez l'appareil. Le logiciel CAMELEON ROIP démarre automatiquement. Suivez l'assistant de configuration pour définir l'adresse IP, les paramètres audio et les utilisateurs.

Quels types de connexions audio sont supportés ?

L'appareil supporte les lignes audio 600 Ω via le connecteur SUB-D 25, le VOIP, le combiné téléphonique, le casque/micro externe, ainsi qu'une sortie haut-parleur externe (deuxième voie 10 W / 8 Ω).

Comment mettre à jour le logiciel CAMELEON ROIP ?

Les mises à jour sont fournies par ICOM. Téléchargez le fichier depuis le site support, copiez-le sur une clé USB, branchez-la sur le port USB, puis lancez l'utilitaire de mise à jour depuis le menu du logiciel.

Puis-je connecter un microphone externe ?

Oui, une entrée pour casque/micro extérieur est disponible. Utilisez un connecteur jack 3,5 mm adapté. Le micro col de cygne intégré reste également actif si besoin.

Que faire si l'écran tactile ne répond pas ?

Vérifiez que le câble du panneau tactile est bien connecté. Redémarrez l'appareil. Si le problème persiste, un calibrage de l'écran peut être nécessaire via le menu de configuration du logiciel.

Comment connecter une pédale d'alternat ?

Branchez la pédale sur l'entrée dédiée (jack 6,35 mm ou selon le modèle). Dans le logiciel, activez l'option 'Pédale d'alternat' dans les paramètres d'audio et assignez la fonction souhaitée.

L'appareil peut-il être monté en rack ?

Le CAMELEON PARDALIS IP n'est pas conçu pour un montage en rack standard. Il est destiné à une utilisation sur bureau ou support plat. Des accessoires de fixation peuvent être disponibles sur demande.

Quelle est la consommation électrique ?

L'alimentation fournie est de 12 V DC / 3 A, soit une puissance maximale de 36 W. La consommation typique est inférieure, environ 20-30 W selon l'usage.

Comment réinitialiser les paramètres d'usine ?

Dans le logiciel CAMELEON ROIP, allez dans le menu 'Paramètres' > 'Réinitialisation'. Confirmez l'opération. L'appareil redémarrera avec les réglages par défaut. Toutes les données personnalisées seront effacées.

Puis-je utiliser un casque avec microphone intégré ?

Oui, utilisez l'entrée casque/micro extérieur. Assurez-vous que le casque est compatible (impédance, connecteur). Le logiciel permet de régler les niveaux micro et écoute séparément.

MODE D'EMPLOI CAMELEON PARDALIS IP ICOM

Exemple de configuration du logiciel CAMELEON ROIP

Destiné aux applications "métier" (SAMU, pompiers, etc.), ce pupitre a été conçu autour d'une architecture logicielle très évolutive (CAMELEON*) lui permettant de s'adapter aux besoins spécifiques les plus variés.

Principales caractéristiques

✓ Système d'exploitation : Windows XP Embedded ✓ Affichage LCD SVGA 10,4" avec dalle tactile - Basé sur une carte PC à faible consommation et un disque dur statique (flash) ✓ Modules optionnels selon l'interface audio CHOISIE: - Interface ligne 600 Ohms pour déport de base radio par paires. - Module VOIP (logiciel) pour pilotage base radio par IP

Amplificateur BF et Haut-parleur 8 Ω : 10 W Micro col de cygne Bouton de réglage de volume Boutons d'interphonie et d'alternat séparés Système de ventilation silencieux Entrée casque/micro extérieur Entrée pour Pédale d'alternat Sortie HP Externe (deuxième voie 10 W / 8 Ω)

Poids:4Kg Dimensions : 350 × 202 × 120 ~mm

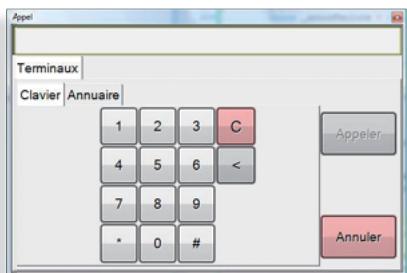

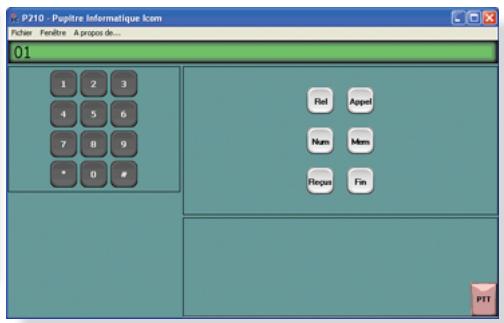

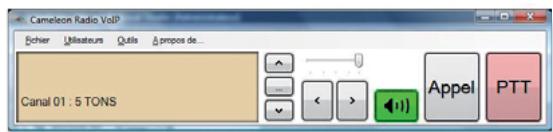

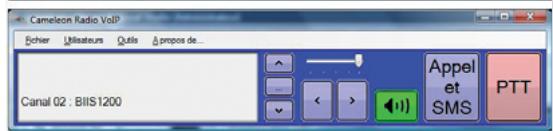

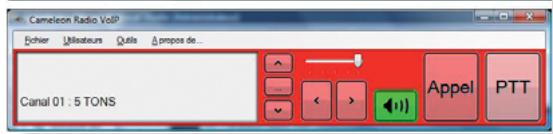

Interface operateur

Ce pupitre embarque le logiciel CAMELEON ROIP permettant de bénéficier d'une interface opérateur modulaire.

Des configurations spécifiques peuvent être proposées pour s'adapter à chaque métier :

Applications

Le pupitre PARDALIS IP s'intègre facilement au sein d'un réseau complet de communications.

L'opérateur bénéfice de toutes les fonctionnalités pour s'interfacer avec les différents utilisateurs (terminaux radio, téléphones analogiques, GSM, téléphones IP, etc.).

Véritable carrefour des communications, cette interface permit une supervision de l'ensemble du dispositif.

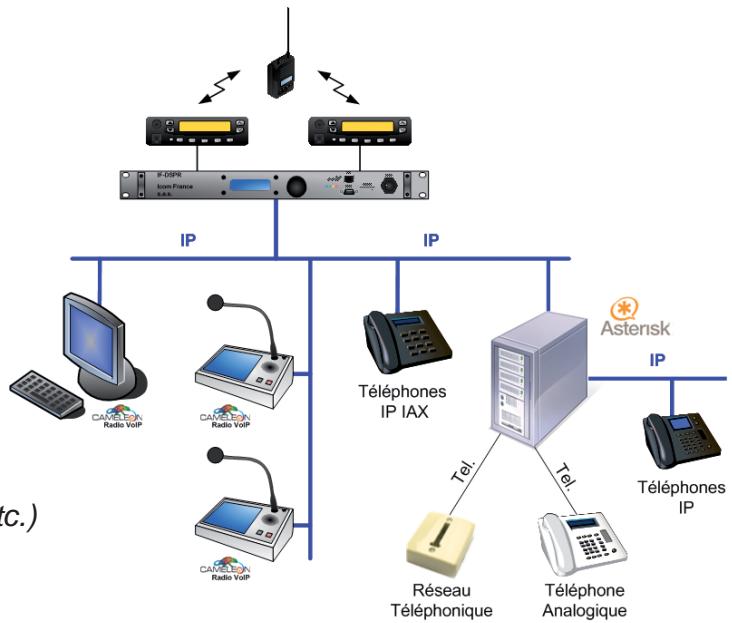

Configuration générée ci-contre avec pupitre PARDALIS IP, interface IF-DSPR, téléphones (IP, etc.)

Connectique

• Alimentation 12 V 3 A
• LAN 10/100 Mb ou 1 Gb
• Ports USB x 4 (souris, clavier)
• Port série x 1
• SUB-D 25 points pour interface ligne audio 600 × 2
• Entrée pour combiné téléphonique
• Entrée pour Pédale d'alternat
• Entrée clavier externe
• Entrée casque, micro extérieur
• Sortie HP Extérieure (deuxième voie 10 W / 8 Ω) Sortie pour combiné téléphonique Sortie vidéo externe

Les spécifications et informations données dans ce document peuvent être modifiées sans préavis.
