Type d'appareil	Radio émetteur-récepteur portable
Bandes de fréquence	VHF/UHF
Nombre de canaux	256 canaux
Affichage	Écran LCD
Fonction PTI	Oui (accéléromètre intégré)
Fonction Rondier	Oui
Fonction Localisation	Oui (par balises)
Alarme portable individuelle	Oui
Clavier	Avec ou sans selon modèle
Station de base PC	Oui, compatible avec PC dédié
Système d'exploitation PC requis	Windows XP ou Vista
Processeur PC requis	DualCore 2 GHz ou équivalent
Mémoire vive PC requise	2 Go
Carte vidéo PC requise	256 Mo
Résolution écran PC	1280x1024 pixels
Clavier PC	Étendu
Souris PC	Avec molette
Disque dur PC	7200 RPM, 10 Go libre

FOIRE AUX QUESTIONS - CAMELEON GUARD ICOM

Comment installer l'ICOM CAMELEON GUARD ?

Pour installer l'ICOM CAMELEON GUARD, suivez le manuel d'installation fourni. Assurez-vous de bien respecter les étapes et de vérifier les connexions électriques avant de mettre l'appareil sous tension.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que l'appareil est correctement branché et que la source d'alimentation fonctionne. Essayez de réinitialiser l'appareil en débranchant puis en rebranchant le câble d'alimentation.

Comment réinitialiser l'ICOM CAMELEON GUARD ?

Pour réinitialiser l'ICOM CAMELEON GUARD, maintenez enfoncé le bouton de réinitialisation pendant 10 secondes jusqu'à ce que les LED clignotent.

Que faire si la connexion Wi-Fi est instable ?

Assurez-vous que l'appareil est à portée du routeur Wi-Fi. Essayez de redémarrer votre routeur et vérifiez s'il y a des interférences avec d'autres appareils électroniques.

Comment mettre à jour le firmware de l'ICOM CAMELEON GUARD ?

Connectez-vous à l'interface de l'appareil via un navigateur web, accédez à la section 'Mise à jour du firmware' et suivez les instructions pour télécharger et installer la dernière version.

L'ICOM CAMELEON GUARD peut-il être utilisé en extérieur ?

L'ICOM CAMELEON GUARD est conçu pour un usage intérieur. Son utilisation en extérieur peut endommager l'appareil et annuler la garantie.

Comment contacter le support technique ?

Vous pouvez contacter le support technique via le site web d'ICOM ou appeler le numéro de support fourni dans le manuel d'utilisateur.

Que faire si l'appareil émet des alertes fréquentes ?

Vérifiez les paramètres de sensibilité des alertes dans le menu de configuration. Vous pouvez ajuster la sensibilité ou consulter le manuel pour plus d'informations sur les types d'alertes.

MODE D'EMPLOI CAMELEON GUARD ICOM

Le système Caméléon Guard est compatible avec une large gamme de terminaux radio ICON. Nous vous présentons ci-dessous une liste non exhaustive d'équipements.

IF-F34GSPTI IF-F44GSPTI

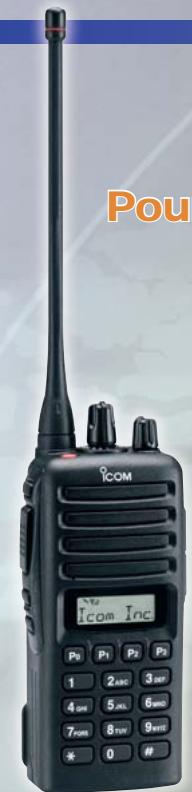

IF-F34/F44GSPTI: Portatif VHF/UHF 256 canaux sans clavier, avec afficheur LCD et fonction PTI (accéléromètre) IF-F34/F44GTPTI: Portatif VHF/UHF 256 canaux avec clavier, afficheur LCD et fonction PTI (accéléromètre)

Portatifs PTI et Rondier : IF-F34/F44GSPTIRO : Portatif VHF/UHF 256 canaux sans clavier avec afficheur LCD et fonctions PTI

(accéléromètre) et Rondier

IF-F34GSPTIRO IF-F44GSPTIRO

Portatifs PTI et localisation : IF-F34/F44GSPTILOC: Portatif VHF/UHF 256 canaux sans clavier avec afficheur LCD et fonctions PTI (accéléromètre) et Localisation (par balises)

IF-F34/F44GPTILOC: Portatif PMR VHF/UHF 256 canaux avec clavier, afficheur LCD et fonctions PTI (accelerometre) et Localisation (par balises) IF-F34/F44APILOC : Alarme Portative Individuelle PMR VHF/UHF avec fonction PTI et Localisation

IF-F34APILOC

Portatifs PTI, Rondier et Localisation : IF-F34/F44GSPTIROC : Portatif VHF/UHF 256 canaux sans clavier, afficheur LCD et fonctions PTI

(accéléromètre), Rondier et Localisation (par balises)

IF-F34GSPTIROC

IF-F44GSPTIROC

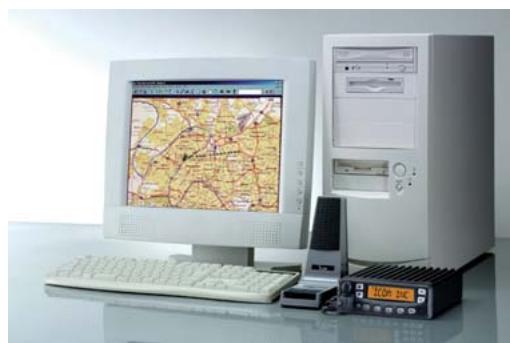

Bases / Stations PC

• Station PC : une base radio IF-BF610TN822 600 (UHF) ou IF-BF510TN822 600 (VHF)

avec IF-PC600 et alimentation secteur.

Un PC dédié avec configuration minimum : -Windows XP ou Vista - Processeur DualCore cadencé à 2 GHz ou équivalent. 2 Go de mémoire vive. Carte vidéo 256 Mo. Ecran 17 ou 19 pouces en résolution de 1280^*1024 pixel. - Clavier étendu. Souris avec molette. - Disque Dur : 7200 RPM. 10 Go d'espace libre.

Les spécifications et informations données dans ce document peuvent être modifiées sans préavis.

ICOM FRANCE

Zac de la Plaine - 1, Rue Brindejonc des Moulinais

BP 45804 - 31505 TOULOUSE CEDEX 5

Tel: [phone] - Fax: [phone]

WEB ICOM: http://www.icom-france.com

E-mail: [e-mail]

ICOM

CACHEDISTRIBUTEUR

RADIOCOMMUNICATION

LOGICIEL DE GESTION DE RONDE

POUR LA SÉCURITÉ

Pourquoi un système de gestion par radio ?

Fiabilité du système radio professionnel : réseaux radio avec ressources indépendantes des autres dispositifs traditionnels de type téléphone ou GSM. Suivi du personnel en temps réel : système de balises actives ou de badges électroniques. Budget d'exploitation maîtrisé : acquittement d'une redevance annuelle permettant des communications radio illimitées. Matériel robuste ; terminaux professionnels compacts et évolués conçus pour une utilisation intensive. Utilisation polyvalente : CAMELEON GUARD peut être adapté et personnalisé à la demande en fonction de besoins spécifiques.

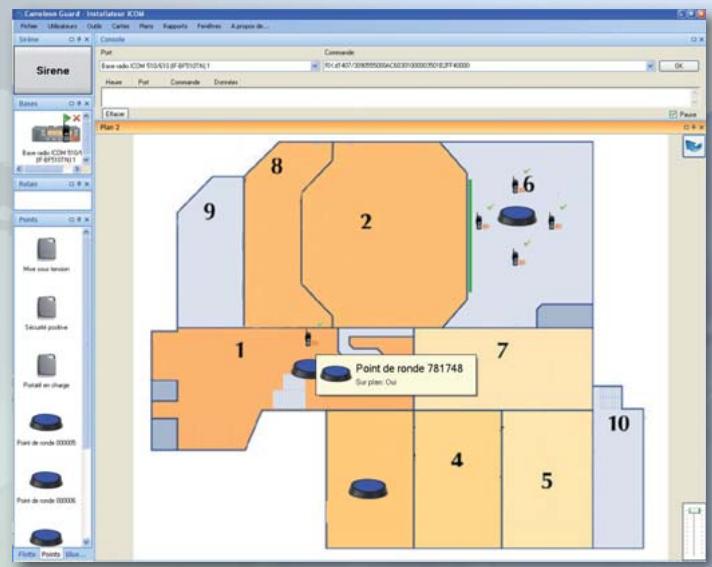

Répérage visuel d'une alarme

En cas d'événement anormal ayant déclenché une alarme, un clignotement en rouge s'affiche sur la carte à l'endroit concerné (dernier point de ronde ou balise de localisation transmis).

Ce type de localisation permet également à l'opérateur PC d'obtenir instantanément les informations complémentaires associées au lieu de l'accident.

Appeler et communiquer

CAMELEON GUARD simplifie et accroit considérablement les possibiliétés d'utilisation de la radio comme moyen de communication. CAMEMEON GUARD gère l'intégrality des réceptions d'applés et les actions associées. CAMELEON GUARD optimise la transmission d'informations en permettant très simplement d'envoyer et de receivevoir des messages prédéfinis ou libres. (Affichage des messages sur l'écran du portatif ou diffusion sonore par synthèse vocale).

Enregistrement des alarmes

✓ Alarmes volontaires (manuelles) ou automatiques déclenchées à partir des terminaux des utilisateurs ✓ Alarmes en provenance d'autres systèmes (détecteurs de fumée, détecteurs de présence, etc.)

Détention des situations anormales avec déclenchement automatique d'alertes ou d'alarmes

✓ Information sécurité positive : déclenchement en cas de liaison avec un des terminaux enregistrés sur le réseau ✓ Information perte de verticalité ou absence de mouvement de tout terminal PTI du réseau ✓ Information dépassement de temps lors de l'utilisation de la fonction rondier

Contrôle du fonctionnement optimal du système de sécurité

CAMELEON GUARD intègre de nombreuses procédures pour vérifier le bon fonctionnement de l'ensemble du réseau :

✓ Sécurité positive : vérifications régulières de liaison avec les terminaux, bases et relais en service. ✓ Contrôle permanent du niveau batterie des terminaux (à chaque transmission les portatifs envoient différents paramètres qui leur sont propres). ✓ Contrôle du niveau batterie des balises de localisation pour un réseau toujours opérationnel (à chaque transmission les portatifs informent le système du niveau de batterie des balises).

Caméleon Guard permet d'organiser, de suivre en temps réel et de contrôler l'application de vos consignes de sécurité.

En mode rondier, chaque point de ronde ou balise peut se voir associé une consigne particulière permettant d'assurer la sécurité de l'utilisateur et une gestion parfaite du trajet (exemples de consigne : "vérifier le niveau de la cuve", "contrôler la température", "couper le moteur auxiliaire", etc.)

Surveillance du déplacement du personnel

Par paramétrage, un temps pré-défini est alloué au trajet séparant 2 points de ronde. En cas de retard, le système informe le rondier et le PC sécurité en offrant différentes actions (crédit de temps, alerte, alarme, etc.)

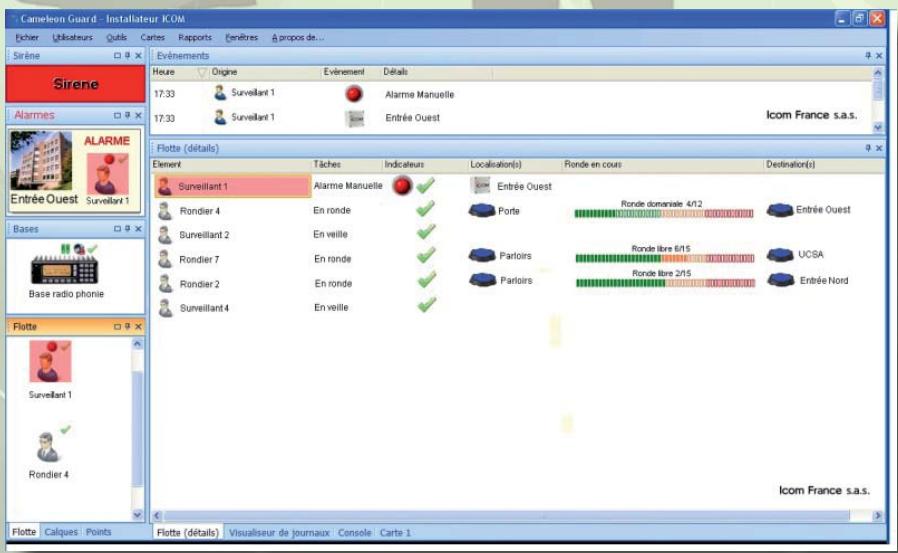

Information en temps réel de l'opérateur PC pour actions immédiates

✓ Alarme sonore continue ✓ Affichage pour chaque événement de l'heure, de l'origine et du nom de l'alarme dans le journal des événements
