Type de produit	Scie à onglet électrique
Marque	FARTOOLS
Modèle	FI210B
Alimentation	230 V, 50 Hz
Puissance	1500 W
Vitesse de rotation	5000 min⁻¹
Diamètre de la lame	210 mm
Alésage de la lame	25,4 mm
Nombre de dents standard	48
Capacité de coupe max (90°)	120 x 60 mm (horizontal x vertical)
Capacité de coupe max (45°)	80 x 60 mm
Inclinaison de la tête	0° à 45°
Inclinaison de la base	0° à 45°
Laser de guidage	Oui
Presse de serrage	Oui
Extensions de table	2
Blocage d'arbre	Oui
Poids approximatif	12 kg
Dimensions approximatives (L x l x H)	500 x 400 x 400 mm
Lames compatibles (références)	24T (3431541138117), 48T (3431541138230), 80T (3431541138292)
Entretien	Nettoyer régulièrement la lame et les pièces mobiles, lubrifier les axes
Sécurité	Frein de lame, interrupteur de sécurité, arrêt d'urgence
Réparabilité	Pièces détachées disponibles : lames, balais de charbon, interrupteur

FOIRE AUX QUESTIONS - FI210B FARTOOLS

Comment changer la lame de la scie FARTOOLS FI210B ?

Débranchez la scie. Utilisez le blocage d'arbre pour immobiliser la rotation. À l'aide d'une clé, desserrez la vis de la bride. Retirez la bride extérieure et l'ancienne lame. Placez la nouvelle lame (210 mm, alésage 25,4 mm) en respectant le sens de rotation. Remontez la bride et serrez la vis. Vérifiez que la lame tourne librement avant de rebrancher.

Comment ajuster l'angle de coupe en biseau ?

Desserrez la poignée de blocage de l'inclinaison de la tête. Inclinez la tête à l'angle souhaité (de 0° à 45°). Utilisez le rapporteur intégré pour un réglage précis. Revissez la poignée pour verrouiller l'angle. Faites un essai sur une chute de bois pour valider l'angle.

Comment utiliser le laser de guidage ?

Le laser s'allume généralement lorsque vous appuyez sur l'interrupteur marche/arrêt. Vérifiez que la pile est insérée (souvent 2 piles AA). Le laser projette une ligne sur la pièce pour indiquer le trait de coupe. Ajustez la position de la pièce en fonction de cette ligne.

Quel type de lame utiliser pour couper du bois dur ?

Pour le bois dur, utilisez une lame à dents fines (80 dents) pour une coupe nette. La lame 80T (réf. 3431541138292) est recommandée. Pour le bois tendre ou les coupes rapides, une lame 24T (réf. 3431541138117) convient mieux.

Comment nettoyer et entretenir la scie ?

Après chaque utilisation, dépoussiérez la lame et les zones de coupe avec une brosse ou un aspirateur. Nettoyez les glissières et les axes avec un chiffon sec. Appliquez un léger lubrifiant (WD-40 ou huile silicone) sur les parties mobiles. Vérifiez régulièrement le serrage des vis.

Que faire si la scie ne démarre pas ?

Vérifiez d'abord que l'appareil est correctement branché et que le fusible n'a pas sauté. Assurez-vous que l'interrupteur de sécurité est en position marche. Si le problème persiste, contrôlez les balais de charbon (usure) et remplacez-les si nécessaire. En cas de doute, contactez le service après-vente.

Comment effectuer une coupe en angle composé (onglet et biseau) ?

La FI210B permet d'incliner la tête (biseau) et de pivoter la base (onglet). Réglez d'abord l'onglet en tournant la base sur l'échelle des degrés, puis bloquez-la. Ensuite, inclinez la tête à l'angle de biseau souhaité. Effectuez une coupe d'essai pour vérifier la géométrie.

Quelles sont les précautions de sécurité à respecter ?

Portez toujours des lunettes de protection et des gants. Ne portez pas de vêtements amples. Assurez-vous que la pièce est bien maintenue avec le presse de serrage. Gardez les mains éloignées de la ligne de coupe. Attendez l'arrêt complet de la lame avant de retirer la pièce.

Comment remplacer les balais de charbon ?

Débranchez la scie. Localisez les capuchons des balais sur le moteur (souvent de chaque côté). Dévissez les capuchons, retirez les balais usés et insérez les nouveaux (mêmes dimensions). Revissez les capuchons. Faites tourner la scie à vide quelques minutes pour roder les balais neufs.

Où trouver les pièces de rechange pour la FARTOOLS FI210B ?

Les pièces de rechange originales sont disponibles auprès du fabricant ou des revendeurs agréés. Les lames avec les références 3431541138117 (24T), 3431541138230 (48T) et 3431541138292 (80T) sont facilement trouvables en ligne. Pour les pièces mécaniques, contactez le SAV FARTOOLS.

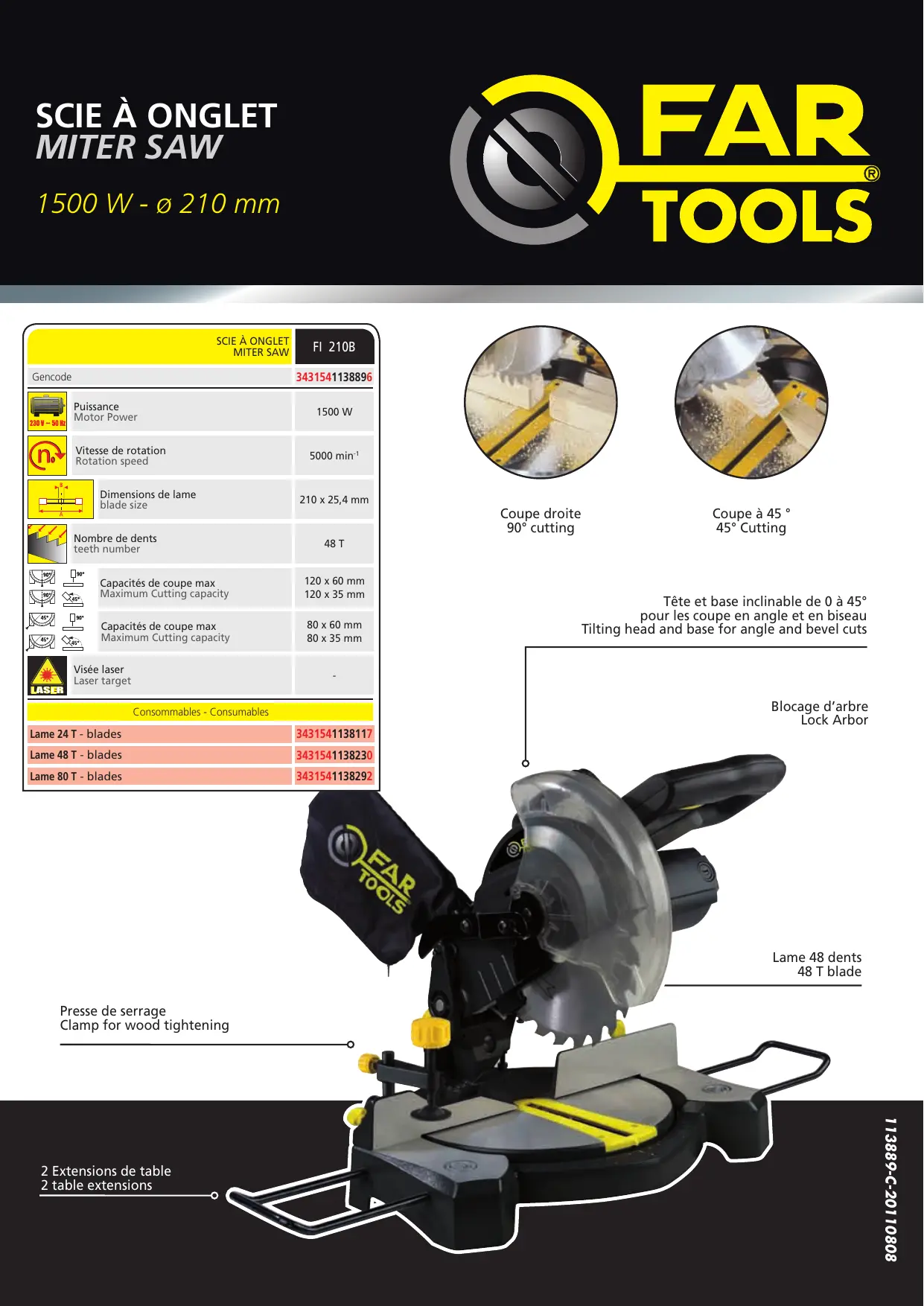

MODE D'EMPLOI FI210B FARTOOLS

SCIE À ONGLET MITER SAW		FI 210B
Gencode		3431541138896
230V - 50Hz	Puissance Motor Power	1500 W
no	Vitesse de rotation Rotation speed	5000 min-1
	Dimensions de lame blade size	210 x 25,4 mm
	Nombre de dents teeth number	48 T
90°	Capacités de coupe max Maximum Cutting capacity	120 x 60 mm 120 x 35 mm
90°
90°	Capacités de coupe max Maximum Cutting capacity	80 x 60 mm 80 x 35 mm
90°
LASER	Visée laser Laser target	-
Consommables - Consumables
Lame 24 T - blades		3431541138117
Lame 48 T - blades		3431541138230
Lame 80 T - blades		3431541138292

Coupe droite à 90°

Coupe à 45°

Tête et base inclinables de 0 à 45° pour les coupes en angle et en biseau

Presse de serrage pour le bois

2 extensions de table

Blocage d'arbre
