Intitulé	Valeur / Description
Type de produit	Contrôleur MIDI USB
Caractéristiques techniques principales	16 faders motorisés, 8 boutons assignables, 1 écran LCD
Alimentation électrique	Alimentation par USB
Dimensions approximatives	320 mm x 200 mm x 50 mm
Poids	1,5 kg
Compatibilités	Compatible avec Windows et Mac, fonctionne avec la plupart des logiciels de musique
Fonctions principales	Contrôle de mixage, automatisation, assignation de commandes MIDI
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité limitée des pièces, consulter le service après-vente pour les réparations
Sécurité	Utiliser dans un environnement sec, éviter les chocs et les températures extrêmes
Informations générales utiles	Vérifier la compatibilité avec votre système avant l'achat

FOIRE AUX QUESTIONS - UC-16 M-AUDIO

Comment installer le M-AUDIO UC-16 sur mon ordinateur ?

Pour installer le M-AUDIO UC-16, connectez l'appareil à votre ordinateur via un port USB. Ensuite, téléchargez et installez les derniers pilotes depuis le site officiel de M-AUDIO. Une fois l'installation terminée, redémarrez votre ordinateur.

Pourquoi mon M-AUDIO UC-16 ne s'allume-t-il pas ?

Assurez-vous que le câble USB est correctement connecté à la fois à l'appareil et à l'ordinateur. Essayez de changer de port USB. Si l'appareil ne s'allume toujours pas, testez un autre câble USB ou vérifiez si l'appareil est défectueux.

Comment configurer le M-AUDIO UC-16 dans mon logiciel de musique ?

Ouvrez votre logiciel de musique et accédez aux paramètres MIDI. Recherchez le M-AUDIO UC-16 dans la liste des périphériques MIDI disponibles et sélectionnez-le. Assurez-vous d'activer le périphérique pour l'entrée et la sortie MIDI.

Le M-AUDIO UC-16 ne répond pas aux commandes MIDI, que faire ?

Vérifiez que le M-AUDIO UC-16 est bien sélectionné comme périphérique MIDI dans vos paramètres. Assurez-vous également que les canaux MIDI correspondent à ceux utilisés dans votre logiciel. Si le problème persiste, essayez de redémarrer le logiciel ou l'ordinateur.

Comment réinitialiser mon M-AUDIO UC-16 aux paramètres d'usine ?

Pour réinitialiser le M-AUDIO UC-16, éteignez l'appareil, puis maintenez le bouton de 'reset' enfoncé tout en le rallumant. Relâchez le bouton une fois que les LED clignotent. Cela rétablira les paramètres d'usine.

Mon M-AUDIO UC-16 est-il compatible avec tous les systèmes d'exploitation ?

Le M-AUDIO UC-16 est compatible avec les systèmes d'exploitation Windows et macOS. Assurez-vous de télécharger les pilotes appropriés pour votre système d'exploitation depuis le site officiel de M-AUDIO.

Comment résoudre les problèmes de latence avec le M-AUDIO UC-16 ?

Pour réduire la latence, ajustez les paramètres de votre logiciel de musique. Diminuez la taille de la mémoire tampon dans les paramètres audio. Vous pouvez également fermer d'autres applications qui utilisent des ressources système.

MODE D'EMPLOI UC-16 M-AUDIO

Prêt à Démarrer avec votre Evolution UC16

1. Installation du Pack Logiciel

Votre PC allumé, insérez le CD-ROM du Pack Logiciel Evolution dans le lecteur de CD-ROM de votre ordinateur. Le CD-ROM démarre automatiquement. Procedez à l'installation en suivant les instructions à l'écran. L'installation terminée, conservez le CD-ROM dans le lecteur.

Si vous CD-ROM ne démarre pas automatiquement, l'installation peut être lancée en selectionnant Exécuter... à partir du menu Démarrer de Windows, et en tapant la formule d:setup.exe quand d correspond à la dette de votre lecteur de CD-ROM.

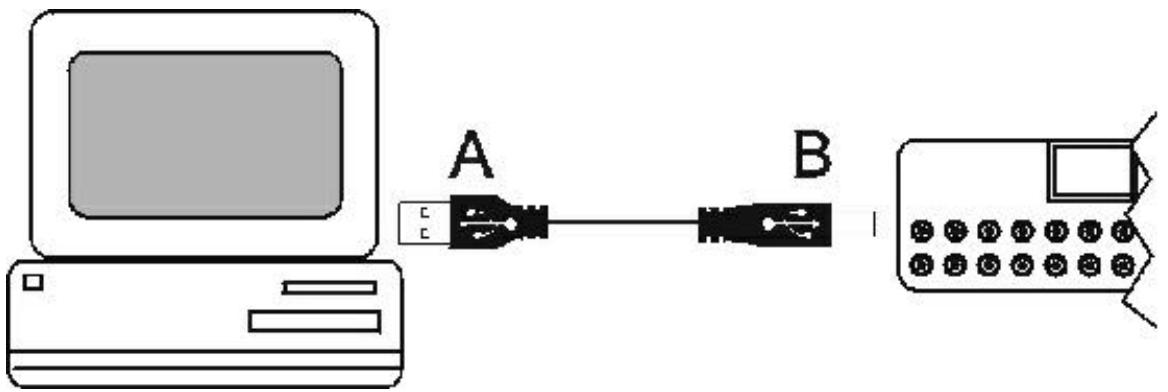

2. Connexion du UC16 au port USB de votre ordinateur

Si vous ordinateur possède une prise USB, vous pouvez connecter le UC16 en utilisant le cable USB fourni. Il s'agit du cable qui présente le symbole USB à chaque extrémité (voir cédssous). Notre PC allumé, branchez l'extrémité plate et large (A) dans la prise USB à l'arrête de votre ordinateur. Branchez ensuite l'extrémité rectangulaire (B) à l'arrête du UC16.

Ce cable permet l'alimentation du UC16. Mettez le UC16 en marche et la lumière rouge de l'écran s'allumera.

Vous allez maintainant aborder le processus d'installation des deux pilotes dont votre PC a besoin. Le pilote USB va d'abord etre installé. Ensuite, repeteze le processus d'installation avec le pilote MIDI.

Quand le cable est connecté, la fenêtre "Ajout de nouveau matériel" apparait sur votre écran. Assurez-vous que le CD-ROM du logiciel Evolution est bien dans votre lecteur et appuyez sur le bouton 'Suvient'. Sélectionnez l'options recommendée "rechercher le meilleur pilote pour votre pérophérique" et appuyez ensuite sur 'Suvant' pour passer à la fenêtre suivante.

Selectionnez la case "Lecteur de CD-ROM" et cliquez sur "Suvient" pour passer à la fenêtre suivante. (Ceci ne s'applique pas aux utilisateurs de Windows ME).

La fenêtre suivante vous informe que les pilotes USB du Evolution ont bien été trouvés. Cliquez sur 'Suivant' pour installer ces pilotes et afficher la première fenêtre. Cliquez sur 'Terminer' pour compléter l'installation de votre pilote USB.

Voues este mantenant dnas un processus d'installation des pilotes MIDI. La fenetre "Ajouter un nouveau periphérique" va apparaitre en affichant "Appareil inconnu". Suivez simplement les mêmes étapes qu'auparavant.

Ces instructions sont les instructions de base. Si vous rencontres des problèmes ou si vous souhaitez des instructions plus détaillées, vous pouze acceder à un guide pas à pas dans le Guide du Pilote USB que vous pouze consulter et imprimer à partir du CD (recommandé). Cliquez simplement sur Démarrez puis Programmes, Sélectionnez Evolution puis Music Creator

Docs et cliquez sur Guide du Pilote USB (USB Driver Guide). Ceci peut également être trouve sur notre site web à l'adresse: www.evolution.co.uk/faqs

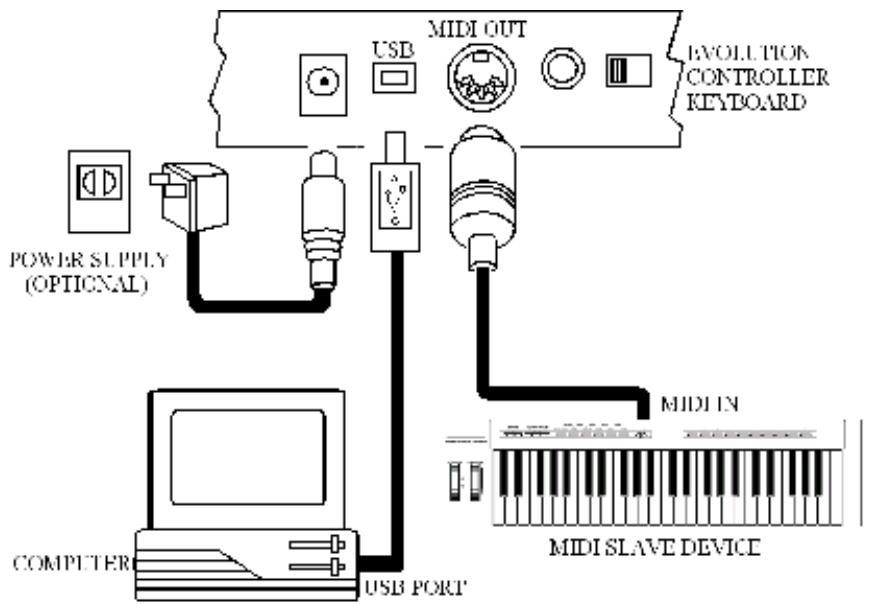

3. Connector le UC16 à un module de son ou tout autre péripérisque MIDI

Vous pouvez connecter le UC16 à un module de son ou tout autre périphérique MIDI en utilisant un cable MIDI standard (non fourni). Vous aurez besoin d'utiliser un adaptateur secteur (non fourni mais disponible chez tous les revendeurs) pour alimenter le UC16. Si vous n'utilise pas le port USB, vous devrez utiliser une alimentation externe 9-12V DC, 250mA, positive au centre.

Si vous étés connecté via le port USB, une alimentation externe n'est pas nécessaire.

Les données peuvent être envoyées à l'appareil MIDI esclave à partir de l'ordinateur en seLECTIONnant 'MIDI out du port USB' de votre UC16. Pour cela, appuyez simultanément sur les boutons BANK MSB et TRANSPOSE.

4. Retirez le CD-ROM du Pack Logiciel Evolution de votre lecteur de CD-ROM. Notre UC16 est désormais configure et préts à être utilisé.

Abordons maintain les différentes caractéristiques du UC16...

Pour Mémoire

Il y a 25 banques de mémoire au total. Les banques de mémoire 1 à 4 sont accessibles grâce aux boutons respectivement prérégliés de 1-4. Ceci vous permet de stocker des régliages que vous employez souvent et d'y acceder très facilement.

Pour sauevegarder les réglages courants utilisez chacun des 16 contrôleurs appuyez sur la touche Mémoire et saississez le nombre de la banque de mémoire que vous poulez (1-25). Alternativement, vous pouze employer ' + ' et '- 'des boutons. Chaque banque de mémoire stockera le numéro de programme en cours et le canal de transmission sur chacun des 16 contrôleurs.

Preset 1 Reason

Preset 2 HALion

Preset 3 FM7

Preset 4 GM Preset

Assignation des potentiometres rotatifs

Il y a 16 contrôleurs assignables lorsque vous sélectionnez le bouton CONTROL SELECT' et 'CONTROL ASSIGN'.

Les contrôleurs se reférer à n'importe lequel des 16 boutons assignables.

L'opération de base est: - Choisissez le contrôleur en le déplaçant. Alternatively, you pouvez appuyer sur le bouton CONTROL et puis saisir le nombre en utilisant le bloc de touches ou +', '-'.

Appuyer sur le bouton ASSIGNENT et entrez le nouveau nombre en utilisant le bloc de touches.

Pour changer l'assignation des contrôleurs, l'UC16 utilisez la methode suivante: Appuyez sur les boutons Control' puis relachez. Déplacez alternatively le potentiametre. Le numero MIDI du contrôleur actuellment choisi clignotera. Choisissez un contrôleur en déplaçant n'importe quels autres contrôleurs assignables ou le bloc de touches numérique ou +/-

L'affichage du LED affichera alors la nouvelle assignation

Répétez ce processus pour voir le numéro d'assignation du contrôleur (0-132) pour n'importe quel bouton (1-16), en déplaçant le contrôleur approprié ou en inscrivant un nouveau nombre. Si aucune touche n'est en enchocée ouaucun contrôleurs déplacés,l'affichage de LED cesserade clignoter après 3 secondes et reviendra à l'opération normale

Appuyez sur le bouton 'ASSIGN '' puis relâchez. Le nombre écrit sera assigné au dernier contrôleur choisi. L'entrée numérique emploie le système de saisie de données standard (voir la section sur des nombres entrants) si un nombre complet est écrit l'affichage)cesse de clignoter et la nouvelle tâche est stockée. Si les touches Inc/Dec sont employées, la valeur révisée est affichée. Pendant l'étape de saisie de données ( l'affichage de LED clignote), les boutons, ne fonctionnent pas.

Voici un certain nombre de contrôleurs MIDI les plus populaires:

1 Modulation (Trémolo)
7 Volume
10 Position de Panoramaque (enceinte gauche ou droite)
64 Sustain (como la pédale sustain d'un piano)
67 Soft (como la pédale douce d'un piano)
91 Réverb (donne au son un relief comme s'il était joué dans une grande piece)
93 Chorus (profondeur et corps)

Uneiste plus détaillée de nombre de contrôleurs MIDI est précisé dans l'annexe A.

Le canal MIDI peut être affecté à chaque potentiemètre rotatif de façon individuelle. Pour cela appuyez sur le bouton ASSIGN. Le canal assigné s'affiche sur l'écran LCD. Pour modifier le canal utilisez le bloc de touches numérique ou les boutons + ' et - ' des boutons.

Pour toutes autres informations n'hésitez pas à consulter notre site Web à l'adresse suivant www.evolution.co.uk/manuals

5. Paramétrer votre carte-son

Lancez Sound Studio en le selectionnant depuis le menu Démarrez de Windows. Cliquez simplement sur Démarrez puis Programmes puis Evolution Software Pack et cliquez sur Sound Studio. Quand le logiciel démarre, vous visualisez le clavier virtuel Evolution. Mettez-le en route en cliquant sur le bouton rouge.

Testez le programme en appuyant sur une touche située sur la partie droite de votre clavier. Si tout se passé normalement, la touche correspondante devient rouge sur le clavier à l'écran et vous doivent entendre une note de piano. Si les touches deviennent rouges mais que vous n'entendezaucun son,assurez-vous que vos enceintes sont correctement branchées avec une valeur de volume suffisante. Double-cliquez sur l'icone de l'enceinte à l'angle bas à droite de leur bureau et vérifie que le contrôle de volume et les curseurs FM Synth/MIDI/Synth sont bien mis en marche et non pas mis sur la position Mute.

Si la touche ne devient pas rouge sur le clavier de l'écran, cliquez sur 'Devices' à partir du menu 'Options' du logiciel SoundStudio. Si plus d'un apparéil MIDI d'entrée (MIDI Input device) apparait dans la colonne Entrée (Input) sur la partie gauche, essayez de sélectionner alternatively chacun des pilotes d'entrée MIDI individuellement pour vérifier s'ils fonctionnent.

Si rien n'apparait dans la colonne Entrée (Input) dans la partie gauche et que vous utilisez le cable USB, réinstallez alors les pilotes USB qui se trouvent sur le CD-ROM du Pack Logiciel Evolution. Des instructions complètes figurent dans le Guide du Pilote USB. Cliquez simplement sur Démarrez puis Programmes, Sélectionnez Evolution puis Music Creator Docs et cliquez sur Guide du Pilote USB (USB Driver Guide). Ceci peut également être trouvez sur notre site web à l'adresse: www.evolution.co.uk/faqs

Si vous utilisez le cable MIDI pour port jeu, et que rien n'apparait dans la colonne Entreee (Input), réinstalllez le logiciel de votre carte-son. Une fois ceci effectue, redemarrez votre PC et vérifie dans 'Devices' à partir du menu 'Options' du logiciel SoundStudio pour voir si vous avez un pilote d'entrée MIDI (MIDI IN) d'affché. Si c'est le cas mais que ca ne fonctionne toujours pas, assurez-vous que vous possedez bien la derniere version des pilotes du logiciel de votre carte-son. Si besoin, contactez le fabricant de la carte-son pour lui demander le dernier pilote. Vous pouvez également trouver ce pilote sur le site web du fabricant.

Une autre option est d'aller dans le panneau de configuration de Windows et de double-cliqueur sur "Ajout de nouveau matériel". Cliquez ensuite sur Suivant. Quand il vous est proposé une détction automatique de péripérisque - cliquez sur Non. Cliquez ensuite sur Suivant. Descendez jusqu'à la section "Contrôleurs Son, Video et Jeu". Cliquez sur Suivant. Dans la section Constructeurs -CHOISSEZ "Microsoft". Cliquez sur l'option pilote compatible "MPU401" sur la partie droite. Cliquez sur Suvant. Le pilote s'installe. A cette étape, il peut vous être demandé d'insérer dans le lecteur le CD-ROM de Windows. Suivez les instructions. Redémarrer votre ordinateur. Lancez SoundStudio et Sélectionnez le pilote MPU401 en entrée et en sortie à partir du menu Options / Appareils.

Une section supplémentaire se trouve sur notre site web : www.evolution.co.uk/faqs

Ce processus de paramétrage de votre carte-son doit être suivier pour chacun des logiciels inclus dans le Pack Logiciel Evolution.

Appendix A

STANDARD CONTROLLER NUMBERS

00	Bank Select	44	Controller 44	88	Controller 88
01	Modulation	45	Controller 45	89	Controller 89
02	Breath Control	46	Controller 46	90	Controller 90
03	Controller 3	47	Controller 47	91	Reverb Depth
04	Foot Control	48	Gen Purpose 1 LSB	92	Tremelo Depth
05	Porta Time	49	Gen Purpose 2 LSB	93	Chorus Depth
06	Data Entry	50	Gen Purpose 3 LSB	94	Celeste (De-tune)
07	Channel Volume	51	Gen Purpose 4 LSB	95	Phaser Depth
08	Balance	52	Controller 52	96	Data Increment
09	Controller 9	53	Controller 53	97	Data Decrement
10	Pan	54	Controller 54	98	Non-Reg Param LSB
11	Expression	55	Controller 55	99	Non-Reg Param MSB
12	Effects Controller 1	56	Controller 56	100	Reg Param LSB
13	Effects Controller 2	57	Controller 57	101	Reg Param MSB
14	Controller 14	58	Controller 58	102	Controller 102
15	Controller 15	59	Controller 59	103	Controller 103
16	Gen Purpose 1	60	Controller 60	104	Controller 104
17	Gen Purpose 2	61	Controller 61	105	Controller 105
18	Gen Purpose 3	62	Controller 62	106	Controller 106
19	Gen Purpose 4	63	Controller 63	107	Controller 107
20	Controller 20	64	Sustain Pedal	108	Controller 108
21	Controller 21	65	Portamento	109	Controller 109
22	Controller 22	66	Sostenuto	110	Controller 110
23	Controller 23	67	Soft Pedal	111	Controller 111
24	Controller 24	68	Legato Pedal	112	Controller 112
25	Controller 25	69	Hold 2	113	Controller 113
26	Controller 26	70	Sound Variation	114	Controller 114
27	Controller 27	71	Resonance	115	Controller 115
28	Controller 28	72	Release Time	116	Controller 116
29	Controller 29	73	Attack Time	117	Controller 117
30	Controller 30	74	Cut-off Frequency	118	Controller 118
31	Controller 31	75	Controller 75	119	Controller 119
32	Bank Select LSB	76	Controller 76
33	Modulation LSB	77	Controller 77	Channel Mode Messages
34	Breath Control LSB	78	Controller 78
35	Controller 35	79	Controller 79	120	All Sound off
36	Foot Control LSB	80	Gen Purpose 5	121	Reset all Controllers
37	Porta Time LSB	81	Gen Purpose 6	122	Local Control
38	Data Entry LSB	82	Gen Purpose 7	123	All Notes Off
39	Channel Volume LSB	83	Gen Purpose 8	124	Omni Off
40	Balance LSB	84	Portamento Control	125	Omni On
41	Controller 41	85	Controller 85	126	Mono On (Poly Off)
42	Pan LSB	86	Controller 86	127	Poly On (Mono Off)
43	Expression LSB	87	Controller 87
