STUDIOPHILE BX8A DELUXE - Moniteurs de studio M-AUDIO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moniteur de studio actif
Caractéristiques techniques principales	Haut-parleur de 8 pouces, tweeter de 1 pouce, réponse en fréquence de 38 Hz à 22 kHz
Alimentation électrique	220-240 V, 50-60 Hz
Dimensions approximatives	40,6 x 32,3 x 30,5 cm
Poids	10,9 kg par enceinte
Compatibilités	Compatible avec la plupart des interfaces audio et équipements de studio
Puissance	130 Watts (65 Watts par canal)
Fonctions principales	Contrôle de volume, entrée XLR et TRS, filtre passe-haut
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité limitée des pièces, consulter un professionnel pour les réparations
Sécurité	Ne pas exposer à l'humidité, utiliser sur une surface stable
Informations générales utiles	Idéal pour les studios d'enregistrement, les home studios et les applications de mixage

FOIRE AUX QUESTIONS - STUDIOPHILE BX8A DELUXE M-AUDIO

Pourquoi mes enceintes M-AUDIO STUDIOPHILE BX8A DELUXE ne s'allument-elles pas ?

Vérifiez que le câble d'alimentation est correctement branché à la prise murale et à l'enceinte. Assurez-vous également que l'interrupteur d'alimentation est en position 'ON'.

Comment puis-je améliorer la qualité sonore de mes BX8A DELUXE ?

Assurez-vous que les enceintes sont placées à une distance appropriée des murs et des coins pour minimiser les réflexions sonores. Vous pouvez également ajuster les contrôles de tonalité si nécessaire.

Les enceintes émettent-elles des bruits de fond ou des bourdonnements, que faire ?

Vérifiez si les câbles audio sont correctement branchés et en bon état. Essayez de brancher les enceintes sur une autre prise électrique pour éliminer les interférences.

Comment connecter mes BX8A DELUXE à mon ordinateur ?

Utilisez un câble TRS ou XLR pour connecter la sortie audio de votre ordinateur à l'entrée des enceintes. Assurez-vous que votre ordinateur est configuré pour sortir le son via cette connexion.

Les enceintes sont-elles compatibles avec un PC ou un Mac ?

Oui, les M-AUDIO STUDIOPHILE BX8A DELUXE sont compatibles avec les systèmes PC et Mac. Assurez-vous d'utiliser les bons câbles pour la connexion.

Comment régler les niveaux de volume pour éviter la distorsion ?

Réglez le volume de votre interface audio ou de votre ordinateur à un niveau modéré, puis ajustez le volume sur les enceintes pour obtenir un son clair sans distorsion.

Puis-je utiliser les BX8A DELUXE pour des applications de home studio ?

Oui, ces enceintes sont conçues pour des applications de monitoring en studio, offrant une réponse en fréquence précise et un son de haute qualité.

Comment nettoyer mes enceintes BX8A DELUXE ?

Utilisez un chiffon doux et sec pour essuyer la surface des enceintes. Évitez d'utiliser des produits chimiques ou des nettoyants abrasifs.

Quels accessoires sont recommandés pour les BX8A DELUXE ?

Il est recommandé d'utiliser des pieds d'enceintes pour un meilleur positionnement acoustique, ainsi que des câbles audio de haute qualité pour une connexion optimale.

Où puis-je trouver le manuel d'utilisation pour les BX8A DELUXE ?

Le manuel d'utilisation est disponible sur le site officiel de M-AUDIO dans la section support, ou vous pouvez le trouver dans la boîte de votre produit.

MODE D'EMPLOI STUDIOPHILE BX8A DELUXE M-AUDIO

Merci d'avoir besoin les moniteurs de studio à champ direct biamplifiées Stadiophile BX8a Deluxe. M-Audio est célibre pour sa technologie d'interface audionumérique, pour ses convertisseurs numériques ainsi que ses mélangeurs et ses pré amplificateurs audio. Aujourd'hui, après une phase intense de recherche et développement, M-Audio est fier deprésenter les Stadiophile BX8a Deluxe.

Les BX8a Deluxe ont été concus et testés par des ingénieurs du son chevronnés afin qu'elles répondent à vos besoin de monitoring en studio. Leur fonction principale est de fournir un son original et pur, sans coloration superflue. Les moniteurs BX8a Deluxe ont une amplificateur intégré, et acceptent de façon directe des signaux de niveau de ligne provenant de sources variees.

Les moniteurs Stadiophile BX8a Deluxe ont eté mis au point pour éliminer toutes les restrictions inherentes aux enceintes de réference à champ direct classiques en environnement audionumérique. Grace à l'exceptionnelle qualité de ses unités de graves et d'aignus ainsi qu'à sa technologie unique de crossover, les BX8a Deluxe fournissant une réponse en fréquence remarquablement large. Elles offrent en effet une réponse en fréquences basses-moyennes stable et équilibrée ainsi qu'une réponse très définie dans les fréquences moyennes et hautes. Les unités de graves et d'aignus sont munies d'un blindage magnétique les rendant ideales pour l'utilisation avec des systèmes de production musicale basés sur ordinateur.

Pour les utilisateurs aussi bien professionnels qu'amateurs, les enceintes Stadiophile BX8a Deluxe définissant un nouveau standard en matière de monitoring de studio, caractérisé par leur excellente qualité et leur prix abordable.

Contenu de l'emballage

L'emballage de vos Stadiophile BX8a Deluxe contient :

Deux moniteurs BX8a Deluxe
Deux cables d'alimentation CA
Ce manuel

des Studiophile BX8a Deluxe

1. Le woofer

Le woofer a un diamètre de 8 pouces et compte un cône magnétiquement blindo de kevlar, une bobine mobile à haute température, et des bords en caoutchouc isolant. Il est conçu pour fournir une réponse en fréquences moyennes et basses équilibrée. Les nouveaux BX8a Deluxe de M-Audio emploie le kevlar pour la construction des woofers. Le kevlar, qui est aussi le matériel utilisé dans les gilets pare-balles, est un matériel à haute résistance qui le rend idéal pour les cônes de haut-parleurs, bien qu'il soit généralement réservé à des enceintes plus onereuses que les BX8a Deluxe. Il va sans dire que le kevlar représentée une amélioration significative par rapport à la combinaison de polypropylène et de papier utilisée dans la plupart des enceintes de ce prix.

2. Le tweeter

Grace au dôme 1-1/4" en soie avec blindage magnétique spécialement concu, le tweeter offre un son original sans distorsion ainsi qu'une réponse extrémement naturelle. Il réduit au minimum le temps de réaction au moyen de son dôme en soie de forme spéciale, et réduit également la résonance grâce à sa technologie unique d'amortissement interne.

3. Port de sous-fréquences

L'orifice d'aération situé sur la face arrière est appelé port de sous-frèquences et est concu pour émettre des fréquences extrémement basses, inférieures à 30 Hz.

4. Le caisson

Comme les autres composants des BX8a Deluxe, le caisson a un role important dans la réponse sonore globale. Afin d'offrir des performances plus stables, le caisson des BX8a Deluxe utilise des panneaux MDF de haute efficacité acoustique, ainsi qu'un renforcement interieur exceptionnel permettant d'absorber les vibrations et les impacts dans des conditions extrêmes. La conception personnalisée sur le panneau avant contribue à la diffraction et bénéficie à la réponse stéreo.

5. Diviseur de fréquences et amplificateurs de puissance

Les diviseurs de fréquences actifs et les amplificateurs de puissance des BX8a Deluxe ont été spécialement mis au point pour leur woofer et leur tweetier. Le diviseur distribue de façon appropriée les fréquences basses, moyennes et hautes aux différents composants afin de réduire la distorsion et les pertes de son, ce qui permet d'obtenir un son naturel et équilibré.

De manière à produit une qualité de son puissant et ultra pure, les moniteurs BX8a Deluxe intégrant deux amplificateurs distincts, pilotant respectivement le woofer et le tweeter dans une architecture biamplifiée haut de gamme. La puissance fournie à distorsion nominale est de 70 W pour le woofer et de 60 W pour le tweeter.

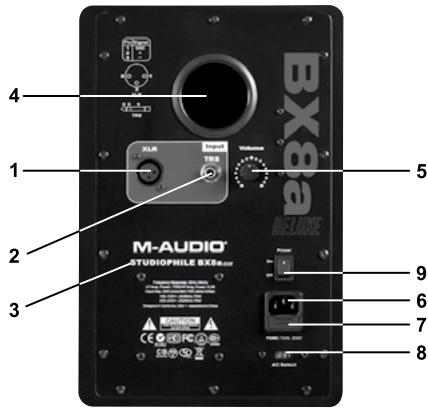

Face arrière

Face arrière

1. ENTREE XLR: Cette prise accepte des entrées XLR avec des cables aussi bien symétriques qu'asymétriques. Le câblage du connecteur XLR d'entrée devra être le suivant :

BROCHE XLR 1...Masse / Blindage
BROCHE XLR 2... Point chaud (+)
BROCHE XLR 3... Point froid (-)

1. ENTREE TRS : Cette prise accepte des jacks 6,35 mm avec des cables aussi bien symétriques qu'asymétriques. En cas de câblage symétrique, une fiche symétrique à trois conducteurs est nécessaire. Le câblage du connecteur TRS d'entrée devra être le suivant :

■ POINTE . Point chaud (+)
BAGUE....... Point froid (-)
CORPS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Masse / Blindage

La connexion asymétrique peut être réalisé avec des connecteurs à deux ou trois conducteurs (TS ou TRS). Les fiches TS à deux conducteurs connectent automatiquement le signal négatif à la masse tandis que les fiches symétriques à trois conducteurs câblées de façon asymétrique offrent la possibilité de laisser ouvert le signal négatif ou de le connecter à la masse. Nous vous recommendons de connecter à la masse le signal négatif non utilisée. Pour ce faire il suffit de relier la bague (signal négatif) au corps (masse) du connecteur TRS.

L'entrée TRS est ajoutée à l'entrée XLR par un amplificateur d'entrée symétrique, permettant ainsi l'utilisation simultanée de deux entrées. Les specifications d'entrée s'appliquent aux deux entrées.

1. SPECIFICATIONS PRODUIT : Cette étiquette présente les informations de modèle et des specifications.
2. PORT DE SOUS-FRÉQUENCES : Ce port aide à reproductive les fréquences très basses, ennant en charge les fréquences inférieures à 30 Hz.
3. CONTROLE DE VOLUME : Utilisez la commande de volume pour régler le niveau de pression sonore des moniteurs BX8a Deluxe.
4. PRISE D'ALIMENTATION: Permet la connexion d'un cable d'alimentation triphasé.
5. PORTE-FUSIBLE: Contient leFuseible externe principal.
6. INTERRUPEUR DE SELECTION DE LA TENSION : Deux positions sont disponibles : - 115VCA et 230VCA. Elles doivent être sélectionnées en fonction de la tension de secteur du lieu où les enceintes sont utilisées. Si vous vous trouvez aux Etats-Unis et le Japon, placez l'interrupteur en position 115V ; dans la plupart des pays européens vous devrez sélectionner la position 230V.
7. INTERRUTTORE DI ACCENSIONE: Questo interruptore accende e spegne il monitor

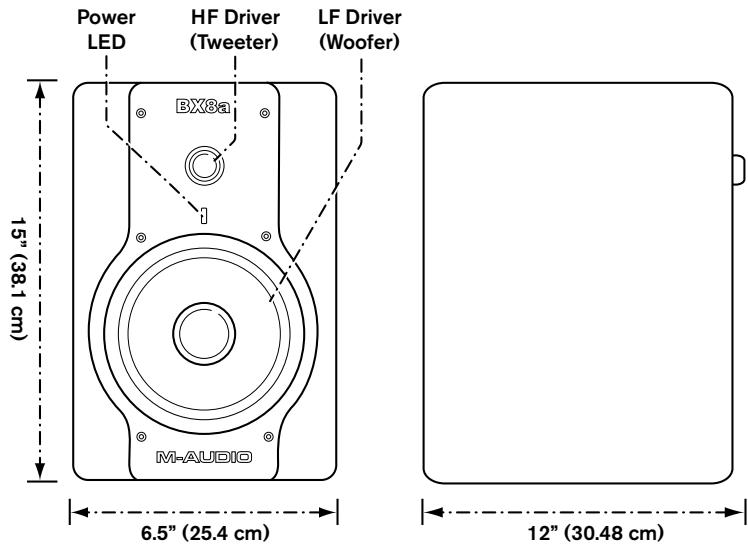

Face avant

Sur la face avant figure le voyant d'alimentation indiquant si les enceintes (c'est-à-dire leur amplificateur) sont allumées ou éteintes.

Installation

Pour que les performances des moniteurs BX8a Deluxe soient optimales, veuillez dire attentivement ce qui suit avant de proceder à leur installation.

Précautions à prendre

Manipulation : veillez à ne pas tener les moniteurs par les cônes. Les moniteurs BX8a Deluxe étant emballés de façon très serrée, retirez-les de la boîte avec précaution. Afin d'éviter que les moniteurs ne soit endommages, tenez-les toujours par les deux côts lorsqu'vous les retirez de la boîte. Meme lorsque les moniteurs ont déjà été sortis de la boîte, évitez de toucher leurs cônes. Ceci pourrait les abîmer.

Alimentation correcte : Les BX8a Deluxe intégrant leur propre amplificateur, ils doivent être connectés à une prise de courant à l'aide des cables d'alimentation CA fournis. Avant de les relier au secteur, veuillez vous assurer que l'interrupteur de selection de tension situé sur la face arrrière des moniteurs est réglé sur la position appropriée ( comme indiqué plus haut dans ce manuel dans la liste des caractéristiques de la face arrrière).

ATTENTION! - Un mauvais réglage de l'interrupteur de sélection de tension peut donner lieu à des situations dangereuses et/ou provoquer des dommages au niveau des composants des moniteurs. Ces situations et ces dommages ne sont pas couverts par la garantie des moniteurs.

Connexions : Vous pouvez connecter soit un cable symétrique XLR, soit un cable symétrique/ asymétrique TRS pour relier l'entrée de chaque BX8a Deluxe aux sorties correspondantes d'un préamplificateur, d'un ordinateur ou d'une console. Pour les connexions aux entrées, nous vous recommendons d'utiliser des cables symétriques ou asymétriques haute qualité. Avant d'effectuer les connexions nécessaires, mettez TOUJOURS les moniteurs BX8a Deluxe hors tension et réduisez leur volume au minimum.

Connexion XLR symétrique

Assurez-vous que l'interrupteur d'alimentation des enceintes BX8a Deluxe est en position "étéint" et que leur commande de volume est régée au minimum. Connectez l'extrémité male d'un cable XLR symétrique à l'entrée symétrique des moniteurs BX8a Deluxe (référez-vous au schéma suivant pour plus de renseignements à propos de la connexion symétrique).

Connexion TRS symétrique/asymétrique

Assurez-vous que l'interrupteur d'alimentation des enceintes BX8a Deluxe est en position "étéint" et que leur commande de volume est réglée au minimum. Connectez un cable TRS symétrique ou TS asymétrique à l'entrée TRS des moniteurs BX8a Deluxe (référez-vous au schéma suivant pour plus de renseignements à propos de la connexion TRS).

Connexion aux sorties d'un préamplificateur ou d'un ordinateur

Avant d'effectuer la connexion, assurez-vous que l'alimentation des dispositifs de sortie est coupée. Branchez un cable symétrique XLR, un cable TRS symétrique, ou encore un cable TS asymétrique aux connecteurs de sortie d'un préamplificateur, d'un ordinateur ou d'une console.

PlACEMENT des BX8a Deluxe

Le placement des enceintes joue un role très important dans le monitoring de haute précision. Pour que les performances des BX8a Deluxe soient optimes, un environnement d'écoute approprié et une disposition correcte des moniteurs sont indispensable. Veuillez vous référer à ce qui suit pour placer correctement vos BX8a Deluxe.

1. Les deux unités et l'auditeur devraient en原則 être placés de manière à former un triangle équilatéral. Référez-vous au schéma suivant :
2. Positionnez les enceintes de manière à ce que le haut des wooferés soit au même niveau que vos oreilles dans un environnement d'écoute normal. Rêférez-vous au schéma suivant :
3. Placez les BX8a Deluxe en position verticale, avec le woofer en bas. Il n'est pas conseilé de placer les BX5 en position horizontale.

Remarques : NE BLOQUEZ PAS la circulation d'air devant ou entre les moniteurs. De plus, éliminez de l'environnement d'écoute miroirs et objets en verre ou métal car ils ont des propriétés réflectives. PLACEZ CES MATERIALAUX HORS DE LA TRAJECTOIRE DU SON DEPUIS LES BX5.

Garantie

Termes de la garantie

M-Audio garantit que les produits sont dépourvus de défauts de matérielux et de fabrication, dans le cadre d'un usage normal et pour autant que le produit soit en possession de son acquéreur originel et que celui-ci soit enregistré. Rendez-vous sur www.m-audio.fr/warranty pour consulter les termes et limitations s'appliquant à votre produit.

Enregistrement de la garantie

Si vous le faites immédiatement, vous bénéficierez d'une couverture complète de la garantie, en même temps que vous aiderez M-Audio à développer et à fabriquer les produits de la(Meilleure qualité qu'il soit. Inscrivez-vous sur www.m-audio.fr/register

Annexe A : Caractéristiques techniques

Type :	moniter de studio deux voies à champ direct
Woofer :	Cône courbe 8" en kevlar, équipé d'une bobine mobile à haute température et entouré d'un amortisseur en caoutchouc. Blindage magnétique
Tweeter :	dôme 1-1/4" magnétiquement blindé en soie naturelle
Bande passante :	40Hz -22kHz
Fréquence de crossover :	2.2kHz
Puisance de l'amplificateur de graves :	70W
Puisance de l'amplificateur d'aignus :	60W
Rapport S/B :	> 100dB (typique, pondéré A)
Connecteurs d'entrée :	1 x connecteur d'entrée symétrique XLR 1 x connecteur d'entrée symétrique/asymétrique TRS
Polarité :	un signal positif sur l'entrée + provoque un déplacement du woofer vers l'extérieur
Impédance d'entrée :	20k Ohm symétrique, 10k Ohm asymétrique
Sensibilité d'entrée	une entrée de bruit rose de 85 mV produit en sortie une valeur SPL de 90dBA à une distance d'un mètre avec le volume au maximum
Protection :	interfERENCE RF, limitation du courant de sortie, surchauffement, fréquences transitoires à la mise sous tension et hors tension, filtre subsonique, fusible principal externe.
Indicateur :	voyant lumineux d'alimentation sur la face arrête
Alimentation requise :	réglages d'usine pour 115V ~50/60Hz, 230V~50/
Caisson :	pannaaux MDF à haute efficacité acoustique plaqués vinyl
Dimensions :	30.48cm (hauteur) x 25.4cm (largeur) x 38.1cm (profondeur)
Poids :	11.97 kg/unité (sans l'emballage)

• Les caractéristiques techniques ci-dessus sont susceptibles d'être modifiées sans averissement préalable.
