Type de produit	Moniteur de studio biamplifié deux voies
Marque	M-AUDIO
Modèle	SP-5B
Dimensions (H x L x P)	250 mm x 166 mm x 200 mm
Poids	5,0 kg par unité
Alimentation	115V / 230V / 100V, 50/60 Hz, câble triphasé
Woofer	Cône blindé 5 1/4 pouces en polypropylène minéral
Tweeter	Dôme 1 pouce en soie naturelle avec blindage magnétique
Amplification graves	42 W
Amplification aigus	33 W
Réponse en fréquence	33 Hz - 22 kHz
Fréquence de crossover	2,7 kHz
Connecteurs d'entrée	XLR symétrique et TRS symétrique/asymétrique
Impédance d'entrée	30 kΩ symétrique, 15 kΩ asymétrique
Sensibilité d'entrée	200 mV pour pleine puissance (réglage max)
Rapport signal/bruit	> 100 dB en dessous de pleine puissance
Protections	RF, limitation de courant, surchauffe, transitoires, fusible externe
Fonctionnalités spéciales	Tweeter orientable, port de sous-fréquences, blindage magnétique
Matériau du cabinet	MDF plaqué vinyle
Entretien	Nettoyer avec un chiffon doux, éviter de toucher les cônes
Réparabilité	Contacter le service après-vente M-AUDIO

FOIRE AUX QUESTIONS - SP-5B M-AUDIO

Quels types de câbles puis-je utiliser avec les moniteurs SP-5B ?

Vous pouvez utiliser des câbles XLR symétriques ou des câbles TRS symétriques ou asymétriques. Les connexions sont disponibles sur la face arrière.

Comment régler le volume des moniteurs ?

Utilisez la commande de volume située sur la face arrière pour ajuster le niveau de pression sonore.

Puis-je orienter le tweeter ?

Oui, le tweeter des SP-5B est orientable. Exercez une pression sur l'anneau extérieur pour le déplacer vers une position plus directionnelle, si nécessaire.

Quelle est la puissance des amplificateurs intégrés ?

Les moniteurs disposent d'une amplification bi-amplifiée : 42 W pour le woofer et 33 W pour le tweeter.

Comment installer les moniteurs pour une écoute optimale ?

Placez les enceintes et l'auditeur en triangle équilatéral, avec le haut des woofers au niveau de vos oreilles. Évitez les objets réfléchissants et ne bloquez pas la circulation d'air devant les moniteurs.

Les moniteurs SP-5B sont-ils blindés contre les interférences magnétiques ?

Oui, le woofer et le tweeter sont équipés d'un blindage magnétique, ce qui les rend adaptés à une utilisation à proximité d'ordinateurs.

Quelle est la gamme de fréquences des SP-5B ?

La réponse en fréquence est de 33 Hz à 22 kHz.

Puis-je utiliser les entrées XLR et TRS simultanément ?

Oui, un amplificateur d'entrée symétrique permet d'utiliser les deux entrées en même temps.

Comment brancher l'alimentation ?

Utilisez le câble d'alimentation triphasé fourni, branché sur une prise secteur adaptée (115V, 230V ou 100V selon le réglage d'usine).

Que faire en cas de problème de surchauffe ?

Les moniteurs intègrent une protection contre la surchauffe. Si elle se déclenche, mettez les hors tension, laissez refroidir et vérifiez la ventilation.

MODE D'EMPLOI SP-5B M-AUDIO

Contenu de la boîte 2

Caractéristiques des moniteurs Stadiophile SP-5B 2

1. Le woofer 2
2. Le tweeter 3
3. Port de sous-fréquences 3
4. Le cabinet 3
5. Diviseur de fréquences et amplificateurs de puissance 3

Face arrière. 4

Face avant et côtés: 5

Installation 6

Précautions à prendre 6

Connexion XLR symétrique 6

Connexion TRS symétrique/asymétrique 7

Connexion aux sorties d'un préamplificateur, d'un ordinateur ou d'une console 7

Placement des moniteurs SP-5B 8

Annexe A - Caractéristiques techniques 10

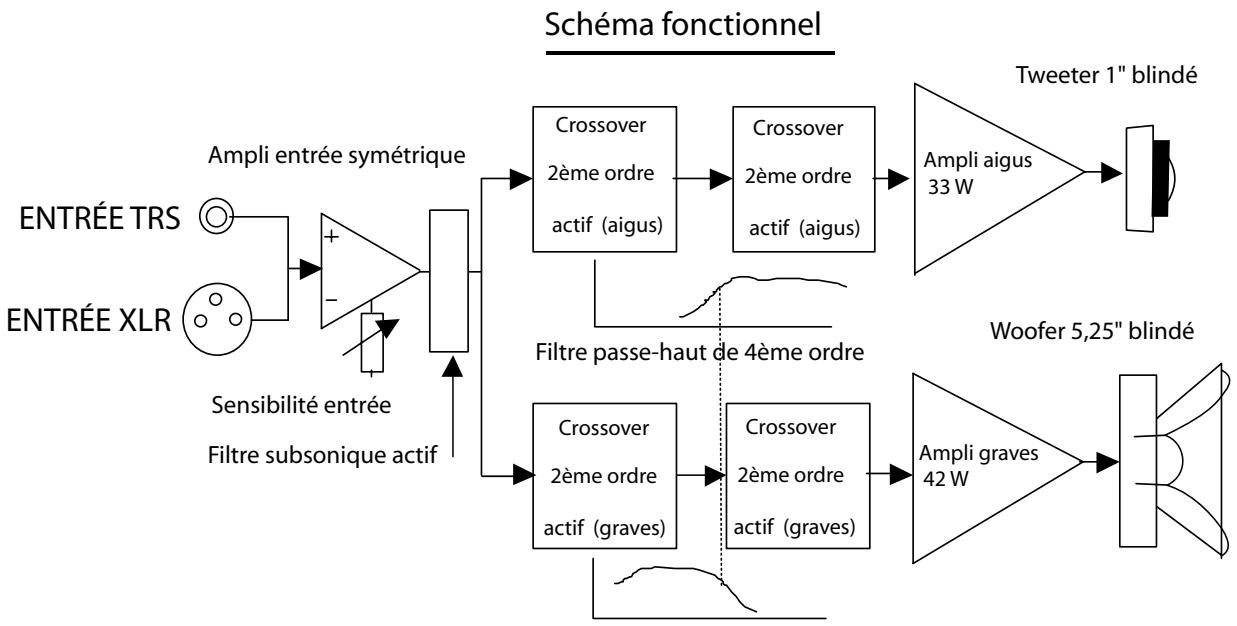

Annexe B - Schéma fonctionnel 11

Merci d'avoir besoin des moniteurs de référence à champ direct biamplifiés Stadiophile SP-5B. M-Audio est célèbre pour sa technologie d'interface audio-numérique, pour ses convertisseurs numériques ainsi que ses mélangeurs et ses préamplificateurs audio. Fruits de longues années de recherche et développement, les SP-5B Stadiophile sont nés pour révolutionner le concept de surveillance de référence à champ direct.

Ils ont été conçus et testés par des ingénieurs du son chevronnés afin qu'ils répondent à vos besoins de monitoring en studio. Leur fonction principale est de fournir un son original et pur, sans coloration superflue. Les moniteurs SP-5B disposent de leur propre système d'amplification, et acceptent de façon directe des signaux de niveau de ligne provenant de sources variées.

Les moniteurs SP-5B Stadiophile ont été mis au point pour éliminer toutes les restrictions inhérentes aux enceintes de référence à champ direct classiques en environnement audionumérique. Grâce à l'exceptionnelle qualité de ses unités de graves et d'aigus ainsi qu'à sa technologie exclusive de crossover, le système SP-5B fournit une réponse en fréquence remarquablement large. Les moniteurs SP-5B offrent en effet une réponse en fréquences basses-moyennes stable et équilibrée ainsi qu'une réponse très définie dans les fréquences moyennes et hautes. Les unités de graves et d'aigus des SP-5B sont munies d'un blindage magnétique les rendant idéales pour l'utilisation avec des systèmes de production musicale basés sur ordinateur.

Pour les utilisateurs aussi bien professionnels qu'amateurs, les enceintes Stadiophile SP-5B sont une solution définitive en matière de monitoring à champ direct.

Contenu de la boîte

L'emballage de vos Stadiophile SP-5B contient :

• Deux moniteurs SP-5B
• Ce manuel.

1. Le woofer

Le woofer a un diamètre de 5 1/4 pouces et est constitué d'un cône blindé de polypropylène garni de minéral, équipé d'une bobine mobile à haute température, et entouré d'un amortisseur en caoutchouc. Il est conçu pour fournir une réponse en fréquences moyennes et basses équilibrée. Le polypropylène réagit avec exactitude au signal d'entrée et fournit une réponse de haute précision, même avec des entrées de niveau très bas.

2. Le tweeter

Grâce au dôme 1" en soie avec blindage magnétique spécifique conçu pour les SP-5B, le tweeter offre un son original sans distorsion ainsi qu'une réponse extrêmement naturelle. Il minimise le temps de réaction au moyen de sa structure en soie et réduit également la résonance grâce à sa technologie d'amortissement interne unique.

3. Port de sous-fréquences

L'orifice situé sur la face arrière est appelé port de sous-fréquences et est conçu pour émettre des fréquences extrêmement basses, inférieures à 30 Hz.

4. Le cabinet

Le cabinet joue un rôle aussi important que les autres composants. Le cabinet des SP-5B a été créé pour supporter les impacts contre ses parois internes dans des conditions extrêmes. Il est constitué de panneaux MDF et d'un renforcement interne exceptionnel permettant d'assurer des performances plus stables.

5. Diviseur de fréquences et amplificateurs de puissance

Le diviseur de fréquences et les amplificateurs de puissance des SP-5B ont été spécialement mis au point pour leur woofer et leur tweeter. Le diviseur distribue les fréquences basses, moyennes et hautes à différents composants afin de réduire la distorsion et les pertes de son, ce qui permet d'obtenir un son naturel et équilibré.

De manière à produire une qualité de son puissant et ultra pur, les moniteurs SP-5B intègrent deux amplificateurs distincts, pilotant respectivement le woofer et le tweeter dans une architecture bi-amplifiée haut de gamme. La puissance fournie à distorsion nominale est de 42W pour le woofer et de 36W pour le tweeter.

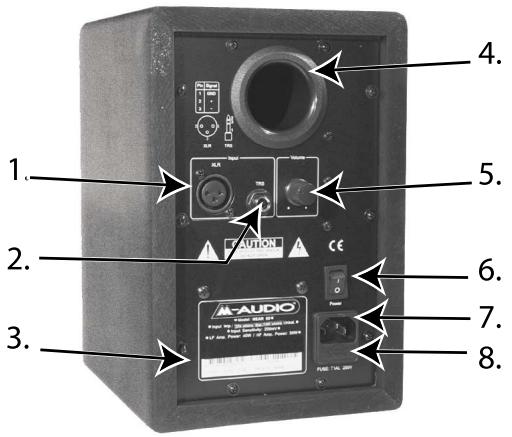

1. Entrée XLR. Cette prise accepte des entrées XLR avec des câbles aussi bien symétriques qu'asymétriques. Le signal à l'entrée XLR est ajusté au signal à l'entrée TRS par un amplificateur d'entrée symétrique, permettant ainsi l'utilisation simultanée de deux entrées. Les spécifications d'entrée s'appliquent aux deux entrées. Le câblage du connecteur XLR d'entrée devra être le suivant :

SIGNAL D'ENTREE	CONNEXIONS XLR
+	BROCHE 2
-	BROCHE 3
Masse	BROCHE 1

1. Entrée TRS. Cette prise accueille des connecteurs TRS, câblés en symétrique ou en asymétrique. En cas de câblage symétrique, une fiche symétrique à trois conducteurs est nécessaire. Le câblage du connecteur TRS d'entrée devra être le suivant :

SIGNAL D'ENTREE	CONNEXIONS SYMETRIQUES
+	POINTE
-	ANNEAU
Masse	Corps

Le câblage asymétrique peut être réalisé avec des connecteurs TRS à deux ou trois conducteurs. Les fiches TRS à deux conducteurs connectent automatiquement le signal négatif à la masse tandis que les fiches symétriques à trois conducteurs câblées de façon asymétrique offrent la possibilité de laisser ouvert le signal négatif ou de le connecter à la masse. Nous vous recommandons de connecter à la masse l'entrée non utilisée.

Le signal à l'entrée TRS est ajouté au signal à l'entrée XLR par un amplificateur d'entrée symétrique, permettant ainsi l'utilisation simultanée de deux entrées. Les spécifications d'entrée s'appliquent aux deux entrées.

1. CODE À BARRES. Cette étiquette présente les codes à barres du produit et du numéro de série.
2. Port de sous-fréquences. Sur la face arrière des SP-5B se trouve un orifice appelé port de sous-fréquences.
3. COMMANDE DE VOLUME. Utilisez la commande de volume pour régler le niveau de pression sonore des moniteurs SP-5B.
4. INTERRUPTEUR D'ALIMENTATION. Lorsque cet interrupteur se trouve sur la position "I", les SP-5B sont sous tension; lorsqu'il est en position "O", les SP-5B sont hors tension.
5. Prise d'alimentation. Cette prise accepte un câble d'alimentation triphase.
6. PORTE-FUSIBLE EXTERNE. Contient le fusible externe principal.

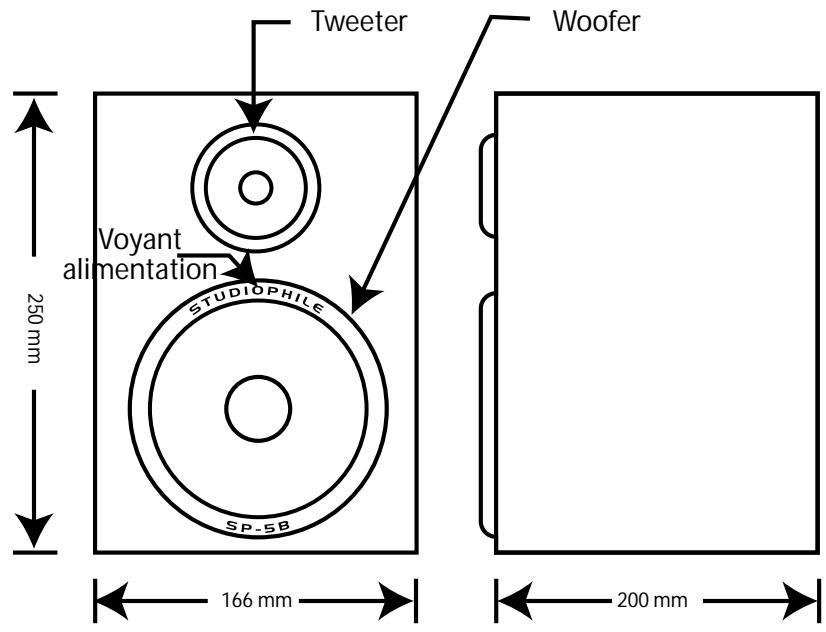

Face avant et côtés :

VOYANT D'ALIMENTATION. Le voyant d'alimentation s'illumine lorsque les moniteurs sont sous tension et s'éteint quand ils se trouvent hors tension.

Installation

Pour que les performances des moniteurs SP-5B soient optimales, veuillez lire attentivement ce qui suit avant de procéder à leur installation.

Précautions à prendre

Manipulation: Les moniteurs SP-5B étant emballés de façon très serrée, retirez-les de la boîte avec précaution. Ne tirez jamais des moniteurs en les tenant par les cônes. Afin d'éviter que les moniteurs ne soient endommagés, tenez-les toujours par les deux côtés lorsque vous les retirez de la boîte. Même lorsque les moniteurs ont déjà été sortis de la boîte, évitez de toucher leurs cônes. Ceci pourrait les abîmer.

Pour les connexions aux entrées, nous vous recommandons d'utiliser des câbles symétriques ou asymétriques haute qualité.

Avant d'effectuer les connexions nécessaires, mettez les moniteurs SP-5B hors tension et réduisez leur volume au minimum.

Connexions : connectez l'entrée XLR symétrique ou l'entrée TRS symétrique/asymétrique de chaque SP-5B aux sorties d'un préamplificateur, d'un ordinateur, d'une console, etc.

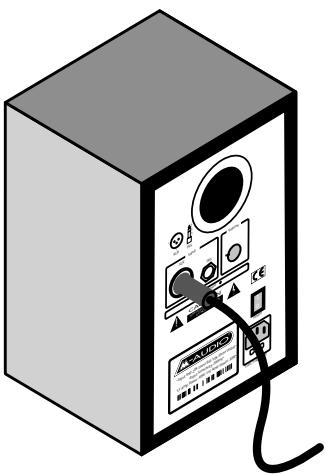

Connexion XLR symétrique

Assurez-vous que l'interrupteur d'alimentation des enceintes SP-5B est en position "éteint" et que leur commande de volume est réglée au minimum. Connectez l'extrémité mâle d'un câble XLR symétrique à l'entrée symétrique des moniteurs SP-5B.

Connexion symétrique

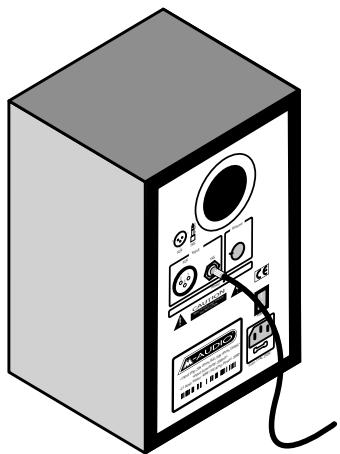

Connexion TRS symétrique/asymétrique

Assurez-vous que l'interrupteur d'alimentation des enceintes SP-5B est en position "éteint" et que leur commande de volume est réglée au minimum. Connectez l'extrémité male d'un cable TRS symétrique ou asymétrique à l'entrée TRS des moniteurs SP-5B.

Référez-vous au schéma suivant :

Connexion TRS symétrique ou asymétrique

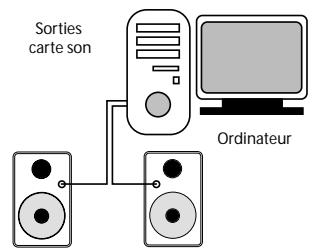

Connexion aux sorties d'un préamplificateur, d'un ordinateur ou d'une console

Avant d'effectuer la connexion, assurez-vous que l'alimentation est coupée.

Branchez un câble symétrique XLR ou câble TRS symétrique ou asymétrique aux connecteurs de sortie d'un préamplificateur, d'un ordinateur ou d'une console.

Placement des moniteurs sp-5b

Le placement des enceintes joue un rôle très important dans le monitoring de haute précision. Pour que les performances des SP-5B soient optimales, un environnement d'écoute approprié et une disposition correcte des moniteurs sont indispensables. Veuillez vous référer à ce qui suit pour placer correctement vos SP-5B.

1. En principe, les deux unités et l'auditeur doivent être placés de manière à former un triangle équilatéral. Référez-vous au schéma suivant :

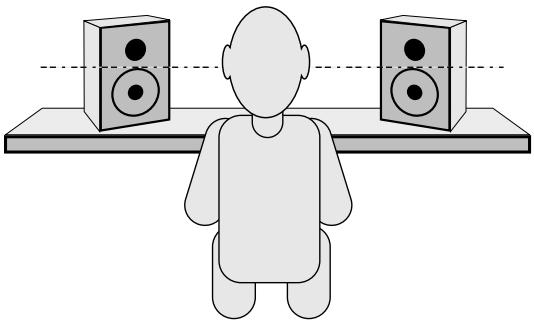

1. Positionnez les enceintes de manière à ce que le haut des woofers soit au même niveau que vos oreilles dans un environnement d'écoute normal. Référez-vous au schéma suivant :

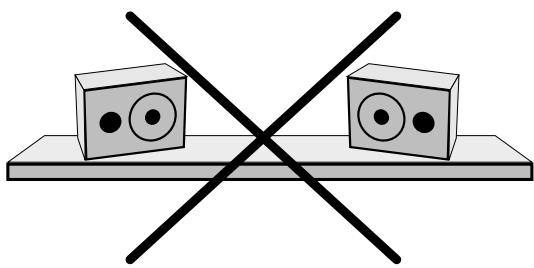

1. Placez vos enceintes verticalement. Il n'est pas conseillé de placer les SP-5B en position horizontale.

Remarques : NE BLOQUEZ PAS la circulation d'air devant ou entre les moniteurs. De plus, éliminez de l'environnement d'écoute miroirs et objets en verre ou métal car ils ont des propriétés réflèctives. ELOIGNEZ CES MATERIAUX DU CHAMP SONORE DES SP-5B.

REMARQUE : le tweeter des SP-5B a la particularité exceptionnelle d'être orientable. Il ne faut cependant recourir à cette fonctionnalité que dans les cas extrêmes où une disposition normale des moniteurs est impossible. Si nécessaire, exercez une pression sur l'anneau extérieur du tweeter pour le déplacer sur une position plus avantageuse et plus directionnelle.

Annexe a - caractéristiques techniques

Type : moniteur deux voies à champ direct.

Woofer: cône blindé 5 1/4" de polypropylène garni de minéral, équipé d'une bobine mobile à haute température et entouré d'un amortisseur en caoutchouc.

Tweeter : dôme 1” en soie naturelle avec blindage magnétique

Bande passante : 33Hz - 22kHz

Fréquence de crossover: 2,7kHz

Puissance de l'amplificateur de graves : 42W

Puissance de l'amplificateur d'aigus : 33W

Rapport S/B : > 100dB en-dessous de la pleine puissance pour une largeur de bande de 20kHz

Connecteurs d'entrée : un connecteur d'entrée XLR symétrique ; un connecteur d'entrée TRS symétrique/asymétrique.

Polarité : le branchement d'un signal positif sur l'entrée + provoque un déplacement du woofer vers l'extérieur.

Impédance d'entrée : 30k ohm symétrique, 15k ohm asymétrique

Sensibilité d'entrée : une entrée de 200 mV générale pleine puissance lorsque la commande de sensibilité d'entrée est réglée au maximum.

Protection : interférence RF, limitation du courant de sortie, surchauffage, fréquences transitoires à la mise sous tension et hors tension, filtre subsonique, fusible principal externe.

Indicateur : voyant lumineux d'alimentation sur la face arrière.

Alimentation requise : réglages d'usine pour 115V~50/60Hz, 230V~50/60Hz ou 100V~50/60Hz ; alimentation par câble triphasé.

Cabinet : panneaux MDF plaqués vinyle.

Dimensions : 250 mm (Hauteur) x 166 mm (Largeur) x 200 mm (Profondeur)

Poids : 5.0 kg/unité (sans l'emballage)

Remarques : les caractéristiques techniques ci-dessus sont susceptibles d'être modifiées sans avis préalable.

Filtre passe-bas de 4e ordre
