Type de produit	Moniteur de studio deux voies
Dimensions (H x L x P)	21,5 cm × 14,6 cm × 15,9 cm
Poids (par paire)	5,4 kg (environ, sans emballage)
Alimentation	120 V~/60 Hz, 230 V~/50 Hz, 110 V~/50/60 Hz ; câble détachable 2 conducteurs
Puissance dynamique	18 W sous 4 Ω (pour 2 canaux connectés)
Bande passante	70 Hz – 20 kHz
Fréquence de crossover	2,2 kHz
Woofer	Cône blindé de 10 cm de diamètre, incurvé, avec blindage magnétique, bobine mobile haute température et amortisseur en mousse alvéolée
Tweeter	Dôme de 1 pouce (2,54 cm) en mylar avec blindage magnétique, technologie OptImage wave guide
Connecteurs d'entrée	2 × RCA (L/R) asymétriques, 2 × TRS 6,35 mm (L/R) symétriques/asymétriques
Connecteur de sortie	Mini-jack stéréo pour casque
Connexion entre enceintes	Terminal à ressort pour câble haut-parleur inclus
Contrôles	Volume (panneau avant), commutateur de sélection des fréquences médium (In/Out, panneau arrière)
Indicateur	LED bleue d'alimentation (panneau avant)
Protections	RFI, limitation du courant de sortie, surchauffe, transitoires marche/arrêt, filtre subsonique
Matériau du caisson	Panneaux MDF plaqués vinyle
Sensibilité d'entrée	100 mV (bruit rose) pour 90 dBA à 1 m (volume au maximum)
Impédance d'entrée	20 kΩ (symétrique), 10 kΩ (asymétrique)
Rapport signal/bruit	> 90 dB (typique, pondéré A)
Plage dynamique	> 95 dB
Niveau SPL maximum	101,5 dB RMS à 1 m
Contenu de l'emballage	2 enceintes (G/D), câble haut-parleur, câble audio mini-jack vers RCA, câble d'alimentation, manuel d'utilisation, résultats de tests individuels

FOIRE AUX QUESTIONS - DX4 M-AUDIO

Comment connecter les enceintes gauche et droite entre elles ?

Utilisez le câble de haut-parleur inclus. Connectez-le au terminal à ressort situé à l'arrière de chaque enceinte : le terminal de l'enceinte gauche doit être relié au terminal de l'enceinte droite.

Puis-je utiliser les entrées RCA et TRS en même temps ?

Oui, les entrées RCA et TRS sont additionnées. Vous pouvez connecter deux sources simultanément, mais le volume sera la somme des deux signaux.

Comment régler le commutateur des fréquences médium ?

Le commutateur à 2 positions se trouve à l'arrière. En position Out, la réponse est plate (utilisation normale). En position In, les fréquences médium sont renforcées pour rapprocher la scène sonore.

Pourquoi la LED bleue ne s'allume-t-elle pas ?

Vérifiez que le câble d'alimentation est correctement branché et que l'interrupteur d'alimentation à l'arrière est en position marche (point blanc visible). Assurez-vous également que la tension d'alimentation correspond à celle de votre région.

Comment brancher un casque ?

Insérez la fiche mini-jack du casque dans la prise Sortie casque à l'avant de l'enceinte gauche. Le son des haut-parleurs est alors coupé et le volume du casque est contrôlé par le bouton Volume.

Le son est distordu, que faire ?

Réduisez le volume des enceintes et de la source. Vérifiez les câbles de connexion et remplacez-les si nécessaire. Assurez-vous que les enceintes ne sont pas placées trop près d'obstacles ou de surfaces réfléchissantes.

Puis-je placer les enceintes horizontalement ?

Non, il est conseillé de placer les enceintes verticalement et dans le bon sens. Une position horizontale dégraderait la qualité du son et la dispersion stéréo.

Quelle est la tension d'alimentation requise ?

Les enceintes acceptent 120 V~/60 Hz, 230 V~/50 Hz ou 110 V~/50/60 Hz. Vérifiez l'étiquette produit à l'arrière avant de brancher. Une tension inappropriée peut endommager l'appareil et annuler la garantie.

Comment nettoyer les enceintes ?

Utilisez un chiffon doux et sec. N'utilisez jamais de produits chimiques ou abrasifs. Évitez de toucher les cônes du woofer et du tweeter pour ne pas les endommager.

Où trouver les pilotes ou l'assistance technique ?

Rendez-vous sur le site web de M-Audio : www.m-audio.com, dans la rubrique Assistance. Vous y trouverez des pilotes, des manuels et des informations de contact.

MODE D'EMPLOI DX4 M-AUDIO

Guide de l'utilisateur

Merci d'avoir choisi le système de monitoring audio Stadiophile DX4. Les moniteurs de la gamme Stadiophile de M-Audio sont utilisés par les ingénieurs du son et producteurs partout dans le monde. Avec les Stadiophile DX4, vous pouvez maintenant bénéficier du même niveau professionnel de qualité audio sur votre bureau.

Les Stadiophile DX4 ont été conçus et testés par des ingénieurs du son chevronnés afin de répondre à vos besoins de monitoring audio de bureau. Leur fonction principale est de fournir un son original et pur, sans coloration superflue. Les moniteurs DX4 ont un amplificateur intégré, et acceptent de façon directe des signaux de niveau de ligne provenant de sources variées.

Les moniteurs Stadiophile DX4 ont été conçus pour éliminer toutes les restrictions inhérentes aux enceintes de bureau ordinaires dans l'environnement audionumérique. Les Stadiophile DX4 offrent une conception de caisson stylisée, des enceintes optimisées, une technologie de crossover avancée et une grande puissance pour assurer un son de la plus haute fidélité pour des moniteurs audio de cette taille. OptImage, la technologie "wave guide" propriété de M-Audio, assure également un rendu stéréo amélioré. Donnez plus de vie à votre musique sur ordinateur, à vos jeux et à vos DVD avec les Stadiophile DX4 !

Contenu de l'emballage

L'emballage de vos Stadiophile DX4 contient :

Deux haut-parleurs DX4 (Gauche et Droit) Un câble de haut-parleur Un câble audio mini-jack vers RCA Un câble d'alimentation détachable ■ Manuel d'utilisation Résultats de tests pour les DX4 que vous avez achetées

Caractéristiques des stadiophile DX4

Woofer - Le woofer a un diamètre de 10 cm avec un cône incurvé magnétiquement blindé, une bobine mobile à haute température et un amortisseur en mousse alvéolée. Il est donc pour fournir une réponse en fréquences moyennes et basses équilibrée. Cette conception est utilisée pour réagir avec exactitude au signal d'entrée et fournir une réponse précise et une distorsion minimale même avec des entrées de niveau très bas.

Tweeter - Grâce au dôme 1 pouce (2,54 cm) en mylar avec blindage magnétique spécifique conçu, le tweeter offre un son original sans distorsion ainsi qu'une réponse extrêmement naturelle. Il minimise le temps de réaction au moyen de son dôme en mylar de forme spéciale, et réduit également la résonance grâce à sa technologie unique d'amortissement interne. De plus, la technologie "wave guide" OptImage est incorporée dans le tweeter pour améliorer le rendu stéréo.

Port de sous-féquences - L'orifice situé sur la face arrière est appelé port de sous-féquences et est conçu pour émettre des fréquences extrêmement basses.

Enceinte - L'enceinte des DX4 joue un rôle aussi important que les autres composants. Elle est constituée de panneaux MDF de haute densité et d'un renforcement interieur exceptionnel permettant d'assurer des performances plus stables. L'enceinte des DX4 a été concise pour absorber les vibrations et les impacts dans des conditions extrêmes.

Diviseurs de fréquences et amplificateurs de puissance - Les diviseurs de fréquences actifs et les amplificateurs de puissance des DX4 ont été spécialement mis au point pour le woofer et le tweeter des DX4. Le diviseur distribue les fréquences basses, moyennes et hautes aux différents composants afin de réduire la distorsion et les pertes de son, ce qui permet d'obtenir un son naturel et équilibré.

Contrôle des fréquences moyennes - Le contrôle des fréquences moyennes sur le panneau avant des DX4 compensate les caractéristiques acoustiques de la pièce. Il offre un contrôle important sur le son et la présence des DX4, et permet aux DX4 de s'adapter à des espaces différents.

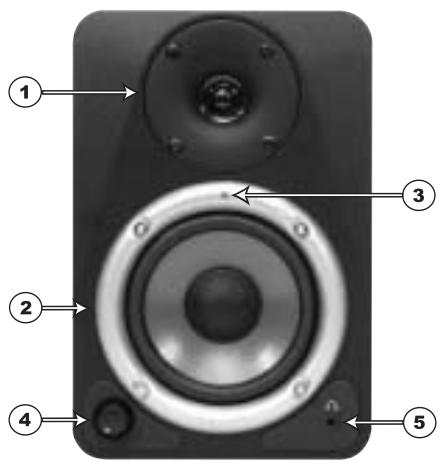

Avant

Remarque: Cette image montre le panneau avant du haut-parleur gauche. Tandis que ce panneau contient le woofer et le tweeter, la diode d'alimentation, le contrôle du volume et le jack de sortie casque, le panneau avant du haut-parleur droit contient uniquement le woofer et le tweeter.

1. TweETER
2. WOOFER
3. DIODE D'ALIMENTATION : Cette diode bleue s'allume quand l'alimentation des DX4 est allumée.
4. CONTROLLE DU VOLUME : Ce contrôle déterminé le volume de sortie des haut-parleurs DX4.
5. JACK DE SORTIE CASQUE: ce mini-jack fournit en sortie un signal stéréo identique à la sortie haut-parleurs des DX4. Quand le casque est branché sur ce jack, le volume des haut-parleurs DX4 est coupé et le volume du casque est contrôlé par le contrôle du volume.

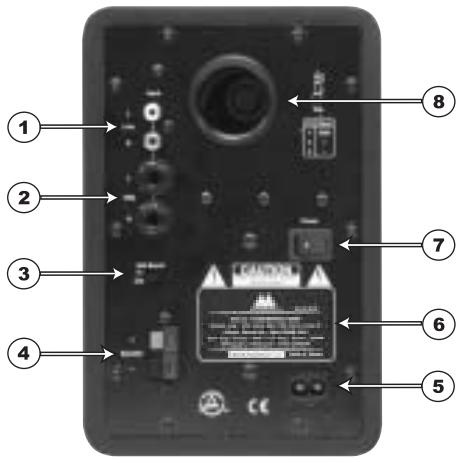

Arrière

Remarque : Cette image montre le panneau arrière du haut-parleur gauche. Le panneau arrière du haut-parleur droit ne contient qu'un seul terminal de haut-parleur, pour la connexion avec le terminal de haut-parleur de ce haut-parleur gauche.

1. ENTRÉES de ligne RCA (G et D) - Il y a deux entrées ligne RCA, marquées comme suit :

"“ - Entrée de canal gauche (jack blanc) et "R" - Entrée de canal droit (jack rouge)

Ces jacks acceptent des connexions d'entrée RCA standard avec câblage asymétrique. Le câble audio mini-jack-vers-RCA permet aux utilisateurs de connecter les DX4 à d'autres équipements acceptant des connexions par mini-jack.

1. ENTRÉES TRS (G et D) - Il y a deux entrées ligne Jack, marquées comme suit :

"L" - Entrée canal gauche et "R" - Entrée canal droite.

Ces prises acceptent des jacks 6,35 mm symétriques ou asymétriques.

La connexion asymétrique peut être réalisée avec des connecteurs à deux ou trois conducteurs (TS ou TRS). Une prise à deux conducteurs (TS) connecte

automatiquement l'entrée négative du signal à la masse. Une prise à trois conducteurs (TRS), en câblage asymétrique, offre l'option de laisser l'entrée négative ouverte ou connectée à la masse. Nous vous recommandons de connecter à la masse le signal négatif non utilisé. Pour ce faire, il suffit de relier la bague (signal négatif) au corps (masse) du connecteur TRS.

En cas de câblage symétrique, une fiche symétrique à trois conducteurs est nécessaire.

Le câblage d'entrée TRS est le suivant :

■ POINTE Point chaud (+) BAGUE Point froid (-) CORPS Masse (Blindage)

Remarque : L'entrée des connecteurs TRS et RCA est additionnée, ce qui permet d'utiliser les deux sorties simultanément.

1. Commutateur de sélection des fréquences Médium: Ce commutateur à 2 positions détermine le réglage de mode Sélection des fréquences Médium. Le réglage "Out" produit une courbe de réponse "plate", tandis que le réglage "In" renforce les fréquences Médium.
2. TERMINAUX DE HAUT-PARLEURS : Le panneau arrière des enceintes de haut-parleur gauche et droit contient un terminal de haut-parleur à action-ressort. Le câble de haut-parleur inclus doit être utilisé pour connecter le terminal du haut-parleur de gauche au terminal du haut-parleur droit.
3. PRISE D'ALIMENTATION : Accepte un câble de ligne 2 circuits détachable pour alimenter le système DX4.
4. ÉTIQUETTE PRODUIT : Cette étiquette contient les informations de modèle et le numéro de série des DX4.
5. INTERRUPEUR D'ALIMENTATION : Cet interrupteur permet d'allumer et d'éteindre le système DX4. La position allumé est indiquée par un point blanc sur l'interrupteur.
6. PORT DE SOUS-FRÉQUENCES : Ce port aide à réproduire les fréquences très basses en prenant en charge les fréquences inférieures à 60 Hz.

Installation

Pour assurer à votre système DX4 une performance optimale, nous vous invitons à lire attentivement les instructions suivantes avant de démarrer l'installation.

Précautions à prendre

Manipulation : Les haut-parleurs DX4 sont emballés de façon serrée dans la boîte ; vous devez faire attention en les sortant. Afin d'éviter que les moniteurs ne soient endommagés, tenez-les toujours par les deux côtes (et non l'avant ou l'arrête) lorsque vous les retirez de la boîte. Même lorsque les moniteurs ont déjà été sortis de la boîte, évitez de toucher leurs cônes. Ceci pourrait les abîmer. Veillez à ne pas toucher les cônes des haut-parleurs (le woofer ou le tweeter).

Connexions : Connectez les entrées RCA ou TRS de votre unité DX4 aux sorties correspondantes d'une carte son ou d'une console de jeu. Pour les connexions aux entrées, nous vous recommendons d'utiliser des câbles de haute qualité. Avant d'effectuer les connexions nécessaires, mettez les moniteurs DX4 hors tension et réduisez leur volume au minimum.

Alimentation requise : Les DX4 intégrant leur propre amplificateur, ils doivent être connectés à une prise de courant à l'aide des câbles d'alimentation CA fournis. Avant de brancher l'alimentation, assurez-vous que la tension des DX4 correspond à la tension de votre alimentation.

ATTENTION ! - L'utilisation d'une tension inappropriée peut entraîner une situation de danger et/ou de dommage aux composants des haut-parleurs non couverts par leur garantie.

Connexion du câble de haut-parleur

Utilisez les câbles de haut-parleur inclus avec les DX4 pour connecter les haut-parleurs droit et gauche par les terminaux à ressort.

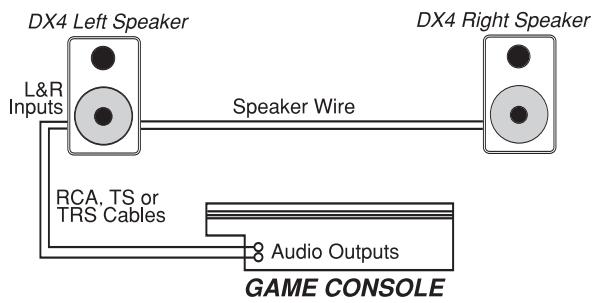

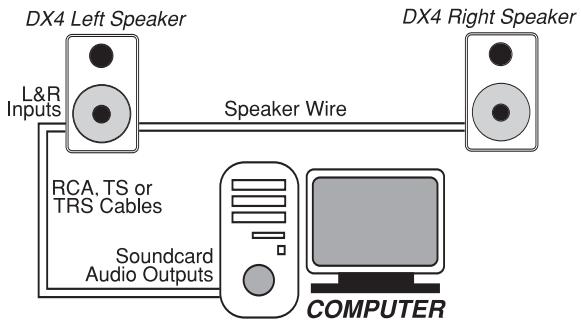

Connexion à une carte son ou à une console de jeu

Avant de connecter les DX4, assurez-vous que l'appareil que vous connectez aux DX4 et que le système DX4 lui-même sont éteints.

Branchez le câble approprié RCA, TRS ou TS aux connecteurs de sortie correspondants de la carte son de l'ordinateur ou de la console de jeu.

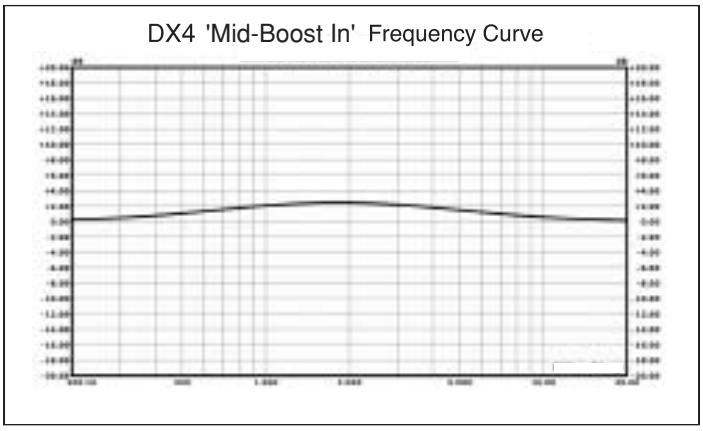

Réglage du commutateur de gestion des fréquences moyennes

Ce commutateur à deux positions vous permet de choisir la gestion "In" ou "Out" des fréquences Médium. La position Out produit une réponse de fréquence Médium plate pour des conditions de monitoring et d'écoute normales. La position In rapprochera la scène sonore du point d'écoute.

Placement des DX4

Le placement des haut-parleurs est un des éléments les plus importants pour réaliser un monitoring précis du son. Pour bénéficier de la performance optimale des DX4 dans votre monitoring, un environnement d'écoute approprié et un placement correct sont nécessaires. Veuillez vous référer à ce qui suit pour placer correctement vos DX4.

1. Les deux unités et l'auditeur doivent être placés de façon à former un triangle équilatéral. Reportez-vous au schéma suivant :

1. Positionnez les enceintes de manière à ce que le haut des woofers soit au même niveau que vos oreilles dans un environnement d'écoute normal. Reportez-vous au schéma suivant :

1. Placez les DX4 gauche et droit verticalement et dans le bon sens. Il n'est pas

Conseillé de placer les DX4 en position horizontale.

Important : NE BLOQUEZ PAS la circulation d'air devant ou entre les moniteurs. Retirez également des éléments réfléchissants comme du verre, des miroirs ou du métal de l'environnement de monitoring, et placez ces éléments hors de la trajectoire du son provenant des DX4.

Contactor M-Audio

Pour davantage de fichiers, d'aide ou de pilotes pour ce produit, nous vous invitons à consulter la partie assistance (support) de notre site web principal : http://www.m-audio.com.

Si vous avez des questions ou si vous souhaitez faire des commentaires ou des suggestions à propos de ce produit ou de tout autre produit M-Audio, nous vous invitons à nous contacter directement à l'aide des informations suivantes :

M-AUDIO U. S.

5795 Martin Road, Irwindale, CA 91706-6211, U. S. A.

Sales Information:

626-633-9050

M-Audio garantit que les produits sont dépourvus de défauts de matériaux et de fabrication, dans le cadre d'un usage normal et pour autant que le produit soit en possession de son acquéreur original et que celui-ci soit enregistré. Consultez www.m-audio.com/warranty pour prendre connaissance des conditions et des limitations s'appliquant à votre produit spécifique.

Enregistrement de garantie

Merci d'enregistrer votre nouveau produit M-Audio. Le faire immédiatement permet à la fois de vous donner une couverture de garantie complète et d'aider M-Audio à développer et à fabriquer les produits de la plus grande qualité qui soit. Enregistrez-vous en ligne à www.m-audio.com/register pour recevoir des mises à jour GratisITES du produit et pour avoir une chance de gagner des équipements GratisITS M-Audio.

Annexe a - caractéristiques techniques

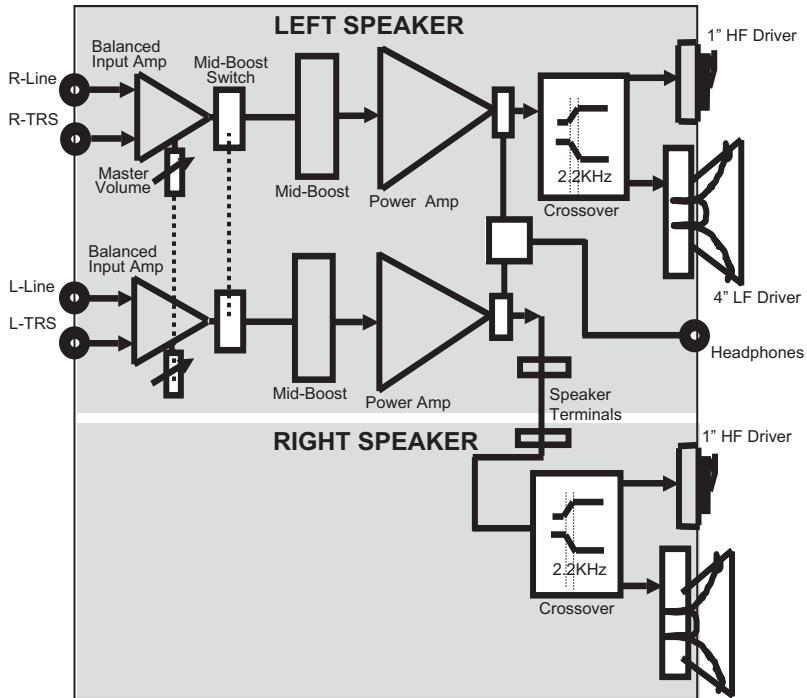

Type : moniteur de studio deux voies

Woofer: cône blindé 10 cm diam., incurvé avec blindage magnétique, bobine mobile à haute température et amortisseur en mousse alvéolée.

Tweeter : dôme 1" diam., blindage magnétique avec dôme mylar spécialement formé

Bande passante : 70Hz - 20kHz

Fréquences de crossover: 2,2kHz

RMS SPL @ 1 mètre : 101,5 dB

Plage dynamique: >95dB

Rapport signal-bruit: >90dB (typique, pondéré A)

Connecteurs d'entrée : connecteurs d'entrée de ligne RCA gauche et droit, connecteurs d'entrée symétriques/asymétriques TRS gauche et droit.

Polarité : le branchement d'un signal positif sur l'entrée + provoque un déplacement du woofer vers l'extérieur.

Puissance dynamique : 18 watts / 4 Ω avec 2 canaux connectés

Impédance d'entrée : 20k Ohm symétrique, 10k Ohm asymétrique

Sensibilité d'entrée : une entrée de bruit rose de 100 mV produit en sortie une valeur SPL de 90dBA à une distance d'un mètre avec le volume au maximum

Protection : interférences RF, limitation du courant de sortie, surchauffage, fréquences transitoires à la mise sous tension et hors tension, filtre subsonique

Témoin : diode d'alimentation bleue sur la face avant

Alimentation requise : 120V/~60Hz, 230V/~50Hz, 110V/50Hz/60Hz; alimentation par câble de ligne 2 circuits détachable.

Cabinet: panneaux MDF plaqués vinyle.

Dimensions: 21,5 cm (H) × 14,6 cm (L) × 15,9 cm (P)

Poids : 5,4 kg / paire (environ, sans emballage)

• Les caractéristiques techniques ci-dessus sont susceptibles d'être modifiées sans avertissement préalable
