BLACK BOX PEDAL BOARD - Pédales d'effets M-AUDIO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pédalier d'effets avec pédale d'expression et deux pédales switch
Marque	M-AUDIO
Modèle	BLACK BOX PEDAL BOARD
Connecteurs	1 entrée pour pédale d'expression, 2 entrées pour pédales switch (jack 6,35 mm)
Alimentation	Alimentation secteur (non spécifiée, estimation : 9V DC)
Pédale d'expression	Potentiomètre réglable min/max, assignable à divers paramètres (Amp drive, FX speed, depth, etc.)
Pédales switch	Deux pédales on/off assignables aux fonctions : Preset Up/Down, Start/Stop, Tap Tempo, etc.
Fonctions principales	Contrôle d'effets (delay, wah, modulation), contrôle de la boîte à rythme, changement de preset
Compatibilité	Conçu pour les processeurs d'effets Black Box de M-AUDIO
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Environnement d'utilisation	Intérieur, à l'abri de l'humidité et des chocs
Garantie	Garantie constructeur contre les défauts de matériaux et de fabrication (enregistrement requis)
Réparabilité	Assistance technique disponible sur www.m-audio.fr

FOIRE AUX QUESTIONS - BLACK BOX PEDAL BOARD M-AUDIO

Comment connecter les pédales au Black Box ?

Branchez les connecteurs jack 6,35 mm de la pédale d'expression, P1 et P2 dans les entrées correspondantes du Black Box. Les connecteurs sont libellés Expression, P1 et P2.

Comment assigner un paramètre à la pédale d'expression ?

Appuyez sur la touche UTILITY du Black Box, puis tournez le potentiomètre situé sous EXP PEDAL pour sélectionner le paramètre souhaité (par exemple, AmpDrv, fxsped, etc.). L'assignation est propre à chaque preset.

Que faire si la pédale d'expression ne semble pas réagir ?

Vérifiez que le potentiomètre de la pédale est correctement réglé (généralement à fond vers l'avant pour la valeur maximale). Assurez-vous également que l'assignation du paramètre a bien été enregistrée dans le preset.

Comment assigner une pédale switch pour contrôler le tempo ?

Maintenez enfoncée la pédale switch P1, puis appuyez sur la touche TAP TEMPO du Black Box, puis relâchez la pédale. Désormais, P1 contrôle le tempo de la boîte à rythme.

Peut-on utiliser la pédale d'expression comme pédale Wah-Wah ?

Oui, il suffit d'assigner le paramètre de filtre Wah-Wah (par exemple, FX Key ou un effet dédié) à la pédale d'expression via le menu UTILITY.

Comment réinitialiser les assignations des pédales ?

Il n'y a pas de réinitialisation directe. Vous pouvez réassigner chaque pédale en suivant la procédure d'assignation (appuyez sur la pédale, puis sur la touche correspondante du Black Box). Les nouveaux réglages écrasent les précédents.

Quel type de câble est fourni ?

Le pédalier est livré avec un câble épanoui en trois connecteurs jack 6,35 mm : un pour la pédale d'expression (Expression) et deux pour les pédales switch (P1 et P2).

Est-il possible de brancher d'autres pédales supplémentaires ?

Le Black Box ne dispose que de trois entrées pédales (une expression, deux switch). Pour ajouter d'autres pédales, vous devrez utiliser un routeur de pédales ou un système MIDI externe.

Où trouver l'assistance technique ?

Vous pouvez contacter l'assistance sur www.m-audio.fr, par email [e-mail] (PC) ou [e-mail] (Mac), ou par téléphone au 0820 000 731 (PC) ou 0820 391 191 (Mac).

Comment enregistrer la garantie ?

Enregistrez votre produit sur www.m-audio.com/register pour bénéficier de la garantie complète et recevoir des mises à jour gratuites.

MODE D'EMPLOI BLACK BOX PEDAL BOARD M-AUDIO

Connexion du pédalier

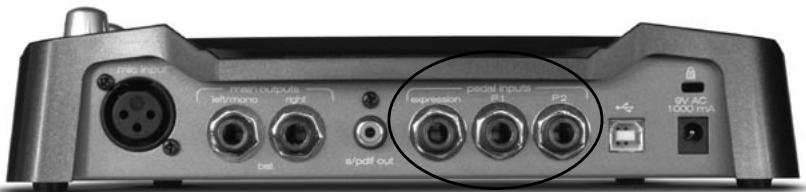

Le Black Box possède, à l'arrêt, trois connecteurs pour pédales. Le premier est destiné à une pédale d'expression et les deux autres à des pédales switch (de type on/off). Le pédalier Black Box est équipé d'une pédale d'expression, deux pédales switch et un long câble épanoui en 3 connecteurs jack 6,35 libellés Expression, P1 et P2. Branchez respectivement chacun des connecteurs sur le Black Box.

Une pédale d'expression couvre une plage de valeurs d'un extrême à l'autre, avec beaucoup de valeurs intermédiaires, à l'instar d'une pédale Wah Wah. A l'inverse, une pédale switch est un simple interrupteur à deux positions. Elle peut être soit ouverte, soit fermée (On ou Off) à l'exemple d'une pédale de distorsion.

Paramètres assignables à la pédale d'expression

En appuyant sur la touche UTILITY du Black Box puis en tournant le potentiomètre situé sous EXP PEDAL de l'écran LCD, vous pouvez assigner n'importe lequel des paramètres ci-dessous à la pédale d'expression. Ces valeurs sont définies "par preset". Cela signifie que pour un preset, la pédale d'expression peut être assignée à un effet Wah Wah, tandis que pour un autre preset, elle peut contrôler un paramètre totalement différent tel que le volume du Delay.

Amp drive (AmpDrv)

La pédale agit comme atténuateur juste après le paramètre drive, variant ainsi le niveau de signal de off jusqu'à la valeur courante du paramètre drive.

FX speed (fxsped)

Si le réglage courant est basé sur une valeur de tempo, la pédale d'expression modulera cette valeur de -2 à +2, dans la limite des valeurs de tempo possibles. Si au contraire ce paramètre est basé sur une valeur numérique, la plage de valeurs de la pédale d'expression sera de n/2 pour la valeur minimale à (n+99)/2 pour la valeur maximale (n étant la valeur du paramètre FX Speed).

La pédale d'expression module la valeur du paramètre avec une plage de valeurs de -30 à +30.

FX depth (fxdpth)

La plage de valeurs de la pédale d'expression est de 0 à la valeur définie pour le paramètre (positive ou négative).

FX key (FXKey)

La plage de valeurs est de la valeur du paramètre +7

Le mouvement de la pédale d'expression se substitue à la valeur du paramètre avec une valeur de 0 à 99.

La plage de valeurs de la pédale d'expression est de 0 à la valeur du paramètre.

Le mouvement de la pédale d'expression se substitue à la valeur du paramètre avec une valeur de 0 à 99.

D0 à D99 (première moitié de la plage de valeurs du paramètre).

F0 à F99 (seconde moitié de la plage de valeurs du paramètre).

Fonctionnement du potentiomètre de la pédale d'expression.

C'est ce que nous appelons un potentiomètre "minimum/maximum". Tournez le potentiomètre à fond vers l'avant pour le régler sur sa position maximale, et tournez-le à fond vers vous pour le régler sur sa position minimale. Normalement, vous voudrez régler ce potentiomètre sur sa valeur maximale. Afin d'expliquer comment utiliser ce contrôleur de façon créative, nous allons prendre l'exemple du contrôle de niveau d'effet (FX Wet/Dry). Tout d'abord, sélectionnez le preset d'usine 80 TAKBX1. Réglez le potentiomètre de la pédale d'expression sur sa position maximale. Sur le Black Box, appuyez sur la touche UTILITY et utilisez le 3ème potentiomètre afin d'assigner le paramètre WETDRY à la pédale d'expression. Lorsque la pédale d'expression est complètement ouverte (position orteils), le son est 100% traité par l'effet TalkBox. Lorsque la pédale est complètement fermée (position talon), le signal est 100% non traité (aucun effet de TalkBox n'est audible). A créé, réglez le potentiomètre de la pédale d'expression sur une valeur légèrement inférieure. Lorsque la pédale d'expression est fermée (position talon), vous entendez toujours un peu de l'effet TalkBox, et quand vous ouvrez la pédale d'expression au maximum (position orteils) vous entendez le signal 100% traité par l'effet TalkBox.

Essayez la même chose avec le paramètre DELAY VOLUME assigné à la pédale d'expression. Si le potentielmètre est un peu en de la position maximale, vous entendrez toujours un peu du Delay dans votre signal, même avec la pédale d'expression en position fermée. Si vous ouvrez la pédale d'expression au maximum, vous aurez alors 100% de l'effet Delay.

Assignation des pédales switch

Les deux pédales switch (P1 et P2) peuvent réaliser les mêmes fonctions que les touches situées à gauche du Black Box (la seule touche fonctionnant différemment est la touche UTILITY). Pour assigner une pédale, appuyez simplement dessus, puis appuyez sur l'une des touches situées à gauche du Black Box.

Tout en appuyant sur la pédale P1, appuyez sur la touche TAP TEMPO du Black Box, relâchez ensuite la pédale. La pédale connectée à l'entrée P1 du Black Box vous permet à présent de commander le tempo de la boîte à rythme avec votre pied.

Tout en appuyant sur la pédale P2, appuyez sur la touche START du Black Box, relâchez ensuite la pédale. La pédale P2 vous permet à présent de démarrer et d'arrêter la boîte à rythme avec votre pied.

Tout en appuyant sur la pédale P1, appuyez sur la touche DELAY du Black Box, relâchez ensuite la pédale. La pédale P1 vous permet à présent d'activer/désactiver l'effet de Delay avec votre pied.

Fonctions assignables aux pédales P1 et P2 :

Preset Up/Down

Drum Beat Start/Stop

Amp On/Off

Delay On/Off

Drum Beat Up/Down

Tap Tempo

FX On/Off

Tuner On/Off

Exemples d'allocations des pédales

P1 = Start/Stop

P2 = FX On/Off

Essayez ces réglages avec LAMOD amp, FX RNFL 8 et Delay Time 4N, Delay Repeats 50 et Delay Volume 65. Réglez le tempo sur 120BPM.

Vous pouvez lancer et arrêter la boîte à rythme depuis la pédale P1. Commencez par jouer sans effet (P2 off). Jouez les couplets sans effet, puis activez les effets sur le refrain de votre chanson en appuyant sur la pédale P2. L'effet apportera un gros son de Flange aléatoire. Commencez avec la pédale d'expression complètement fermée (position talon). Lancez quelles lignes de solo ici et là en ouvrant la pédale d'expression (vers la position orteils). Ceci aura pour effet d'ajouter à leur signal, un delay synchronisé au tempo de la boîte à rythme. Fermez à nouveau la pédale d'expression (position talon) avant de recommencer à jouer vos parties rythmiques. Alors que vous commencez à jouer votre rythmique, la phrase de votre solo joue en écho par-dessus votre partie rythmique et disparait progressivement.

P1 = Delay On/Off

P2 = FX On/Off

Essayez ces réglages avec BRTHVY amp, FX WAHPDL et Delay Time 4N, Delay Repeats 30 et Delay Volume 40. Réglez le tempo sur 120BPM.

Vous pouvez activer et désactiver le Delay avec la pédale P1 (ce qui peut vraiment faire une différence sur un solo). Vous activez/désactivez l'effet Wah Wah avec la pédale P2 et contrôler l'effet de Wah Wah avec la pédale d'expression. Ce type de son fonctionne aussi bien avec des sons clairs qu'avec des sons d'amplis très saturés.

Nous contacter

Si vous avez besoin d'aide, une assistance technique est disponible sur notre site web à l'adresse www.m-audio.fr, où vous pourrez remplir notre formulaire d'assistance technique.

Vous pouvez aussi nous envoyer un courrier électronique à l'adresse :

[e-mail] pour l'assistance sur ordinateur PC; [e-mail] si vous possédez un ordinateur de marque Apple Macintosh. En dernier recours, vous pouvez nous joindre par téléphone au: 0820 000 731 (PC) ou 0820 391 191 (Mac et général) - Numéros Indigo à 0,12 €/min.

Conditions de garantie

M-Audio garantit que les produits sont dépourvus de défauts de matériaux et de fabrication, dans le cadre d'un usage normal et pour autant que le produit soit en possession de son acquéreur original et que celui-ci soit enregistré. Consultez www.m-audio.com/warranty pour prendre connaissance des conditions et des limitations s'appliquant à votre produit spécifique.

Enregistrement de garantie

Merci d'enregistrer votre nouveau produit M-Audio. Le faire immédiatement permet à la fois de vous donner une couverture de garantie complète et d'aider M-Audio à développer et à fabriquer les produits de la plus grande qualité qui soit. Enregistrez-vous en ligne à www.m-audio.com/register pour recevoir des mises à jour gratuites du produit et pour avoir une chance de gagner des équipements gratuits M-Audio.
