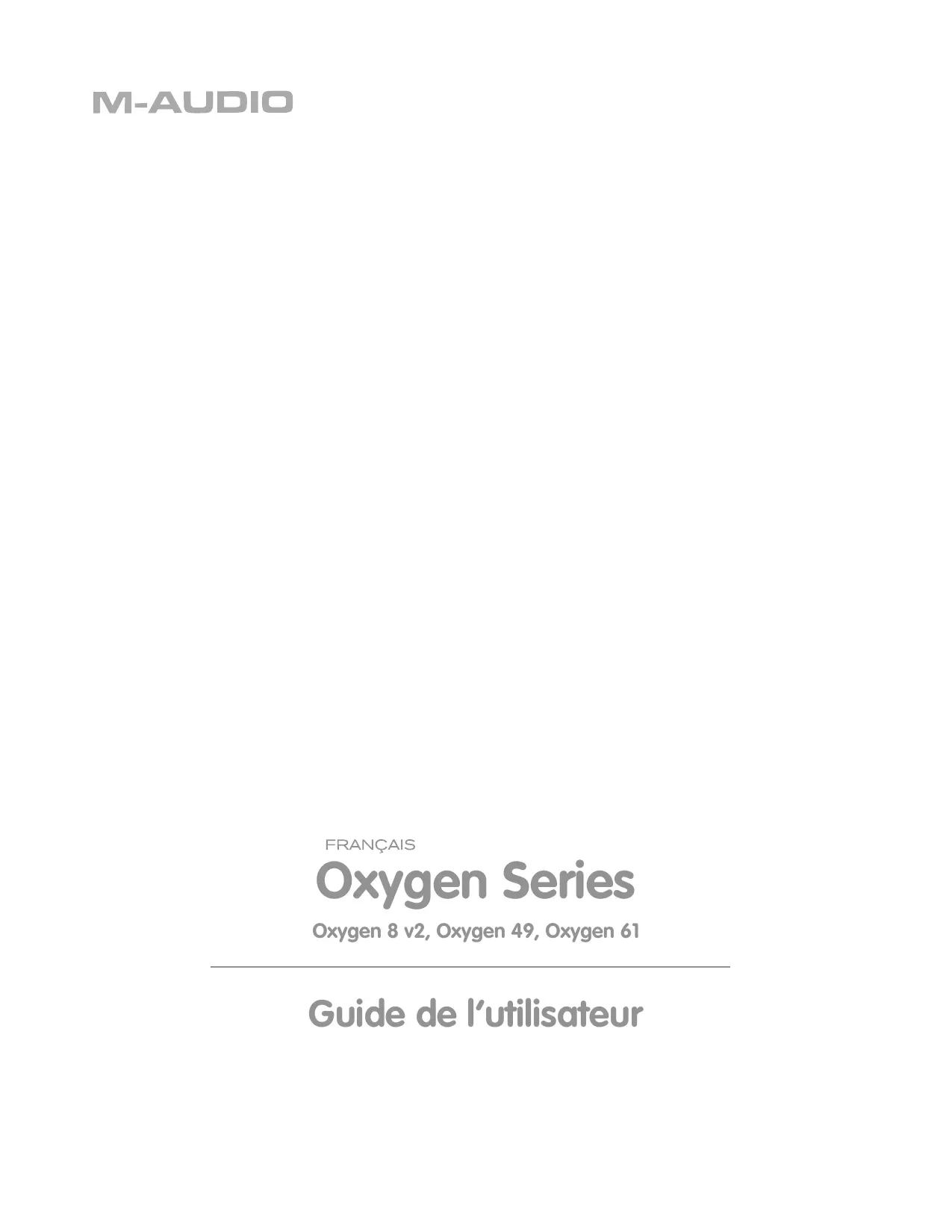

MODE D'EMPLOI OXYGEN 61 (SILVER) M-AUDIO
Guide de l'utilisateur

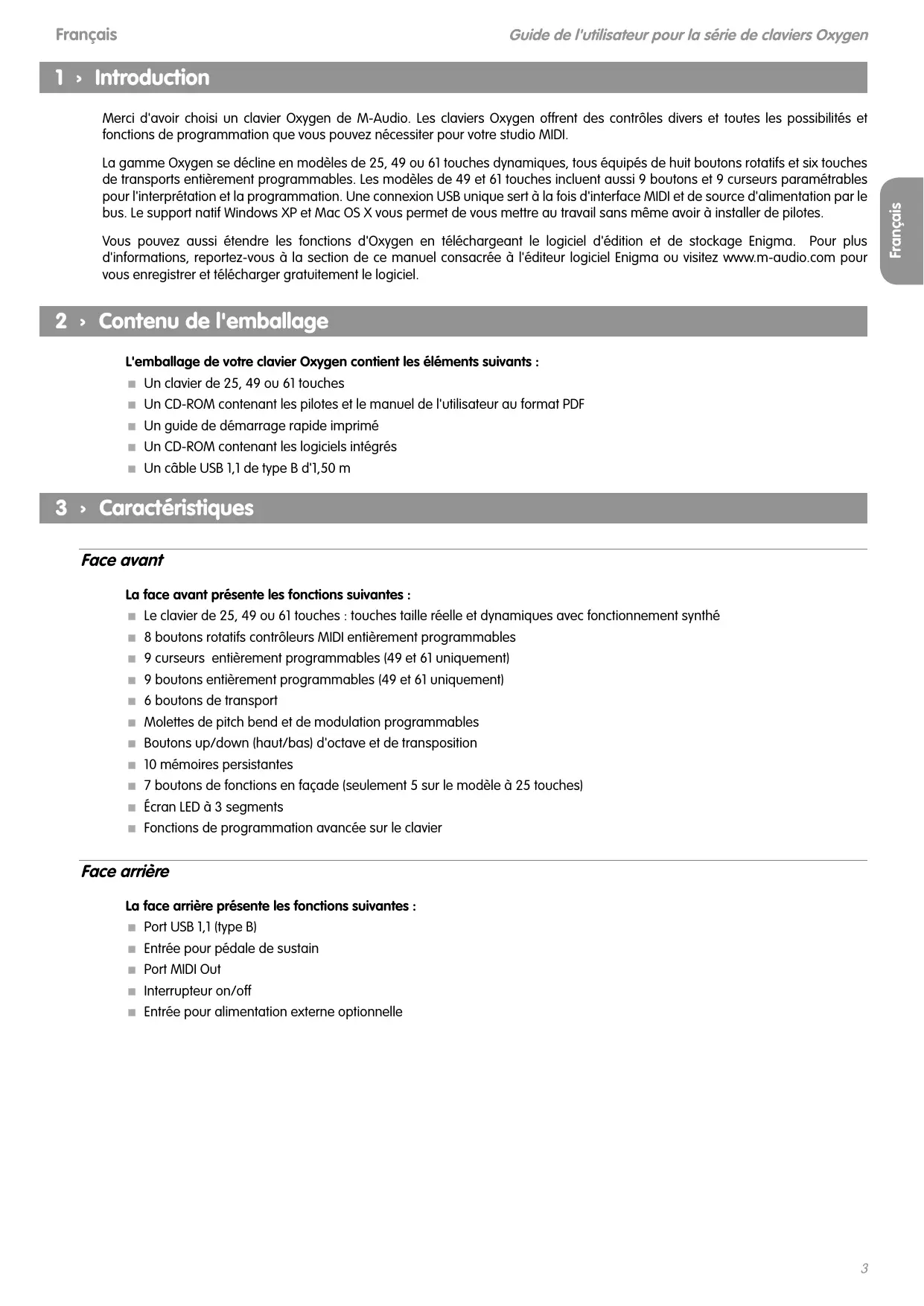

1 > Introduction
Merci d'avoir choisi un clavier Oxygen de M-Audio. Les claviers Oxygen offrent des contrôles divers et toutes les possibilés et fonctions de programmation que vous pouvez nécessiter pour votre studio MIDI.
La gamme Oxygen se decline en modèle de 25, 49 ou 61 touches dynamiques, tous équipés de huit boutons rotatifs et six touches de transports entièrement programmables. Les modèle de 49 et 61 touches incluent aussi 9 boutons et 9 curseurs paramétrables pour l'interprétation et la programmation. Une connexion USB unique sert à la fois d'interface MIDI et de source d'alimentation par le bus. Le support natif Windows XP et Mac OS X vous permet de vousmettre au travail sans même avoir à installer de pilotes.
Vouss pous z etendre les fonctions dOxygen en telchargeant le logiciel d'edition et de stockage Enigma. Pour plus d'informations, reportez-vous a la section de ce manuel consacree a l'edteur logiciel Enigma ou visitez www.m-audio.com pour vous enregistrer et telcharger gratuiteme le ogiciel.
2 > Contenu de l'emballage
L'emballage de votre clavier Oxygen contient les éléments suivants :
Un clavier de 25, 49 ou 61 touches
Un CD-ROM contenant les pilotes et le manuel de l'utilisateur au format PDF
Un guide de démarriage rapide imprimé
Un CD-ROM contenant les logiciels intégrés
Un cable USB 1,1 de type B d'1,50 m
3 > Caracteristiques
Face avant
La face avant presente les fonctions suivantes :
Le clavier de 25, 49 ou 61 touches : touches taille réelle et dynamiques avec fonctionnement synthé
8 boutons rotatifs contrôleurs MIDI entitrement programmables
9 curseurs entièrement programmables (49 et 61 uniquement)
9 boutons entierement programmables (49 et 61 uniquement)
6 boutons de transport
Moottes de pitch bend et de modulation programmables
Boutons up/down (haut/bas) d'octave et de transposition
10 mémoires persistantes
7 boutons de fonctions en façade (seulement 5 sur le modele à 25 touches)
Écran LED à 3 segments
Fonctions de programmation avancée sur le clavier
Face arrière
La face arrête presente les fonctions suivantes :
Port USB 1,1 (type B)
- Entrée pour pédale de sustain
Port MIDI Out
Interrupteur on/off
Entree pour alimentation externe optionnelle
Général
Le produit presente les caractéristiques générales suivantes :
Alimenté par le bus USB
Compatible avec le logiciel d'edition et de rangement Enigma pour le stockage et l'organisation des setups
Données MIDI des contrôleurs
- Numéro de contrôle MIDI
RPN/NRPN
Program, Bank LSB, Bank MSB
Pitch Bend
- Messages SysEx GM/GM2/XG
Données MIDI des boutons :
Note On
- Bascule Note On/Off
- Bascule MIDI CC on/off
RPN/NRPN
- Prérogliages Program, Bank LSB, Bank MSB
- Fonctions MIDI Machine Control
- Messages SysEx GM/GM2/XG
Programme suivant/precedent
- Incréement/décrément valeur MIDI CC
Tous les contrôles sont entièrement programmables en fonction des numérios de contrôleur MIDI
Tous les contrôles sont entièrement programmables en fonction des canaux MIDI
Fonction de désactivation du contrôleur pour éviter les sauts de paramètres
Memory Dump par Sys Ex
4 > Configuration système minimale
IMPORTANT : les contrôleurs clavier Oxygen sont pris en charge par Windows XP ; ils ne sont pas compatibles avec Windows 98/98SE ou Windows ME/2000. Vous doivent dispose du Service Pack 1 (SP1) ou supérieur. Visitez les pages internet de Windows update (http://windowsupdate.microsoft.com/) pour vous assurer que vous dispose de toutes les mises à jour et correctifs fournis par Microsoft.
Sur Macintosh, les contrôleurs Oxygen sont pris en charge sous les versions 10.3.8, 10.4 ou supérieure de Max OS X. En revanche, il n'est pas pris en charge par les versions antérieures.
Windows*
Pentium 3 à 800 MHz ou supérieur
(Pour les ordinateurs portables, le CPU minimal peut être plus élevé)
256 Mode RAM
DirectX 9.0b ou supérieur
Windows XP (Service Pack 1) ou supérieur
(Windows 98, Me, NT et 2000 non pris en charge)
Mac OS*
Macintosh G3 800/G4 733 MHz ou supérieur
(Pour les ordinateurs portables, le CPU minimal peut être plus élevé)
OS X 10.2.8 avec 256 Mo de mémoire RAM
OS X 10.3.4 ou supérieur avec 512 Mo de mémoire RAM
- M-Audio suggere également de vérifier la configuration système minimale requise pour le logiciel, celle-ci pouvant être supérieure à celle indiquée ci-dessus.
Support natif Windows XP et Mac OS X
Si vous utilise Windows XP ou Mac OS X, vous pouvez simplement brancher votre clavier à l'aide du cable USB (fourni) etmettre le commutateur d'alimentation sur "on" (marche). Il peut fonctionner sans aucune installation supplémentaire car les claviers Oxygen sont supportés nattivement.
5 > Installation des pilotes et alimentation du clavier
Alimentation et connexion par le port USB
Voues pouez alimenter le clavier, soit par le port USB, soit par une source d'alimentation externe facultative. N'utilise qu'une seule methode a la fois.
- Verifiez que le commutateur on/off à l'arrière de l'unité est positionné sur "off" (arrêt).
- Branchez le cable USB fourni avec le clavier Oxygen sur un port USB disponible de votre ordinateur.
- Branchez l'autre extrémité du cable USB sur l'entrée USB du clavier Oxygen et allumez-le.
Le cable USB à lui seul alimenté le clavier Oxygen et envoie/reçoit les données MIDI vers/de votre ordinateur.
Voussouvez auusitur an adaptateur d'alimentation (non inclus) avec les caractéristiques suivantes: sortie 12 V en courant continu, 250 - 300mA ,polarité centre = positif.
Assurez-vous que le clavier Oxygen n'est pas alimenté par USB, puis branchez simplement l'alimentation dans la prise libellée DC 12V et mettez l'appareil en marche.
Remarque: ne laissez pas l'adaptateur branché pendant de longues périodes si l'unité n'est pas utilisée.
6 Contrôles et connecteurs

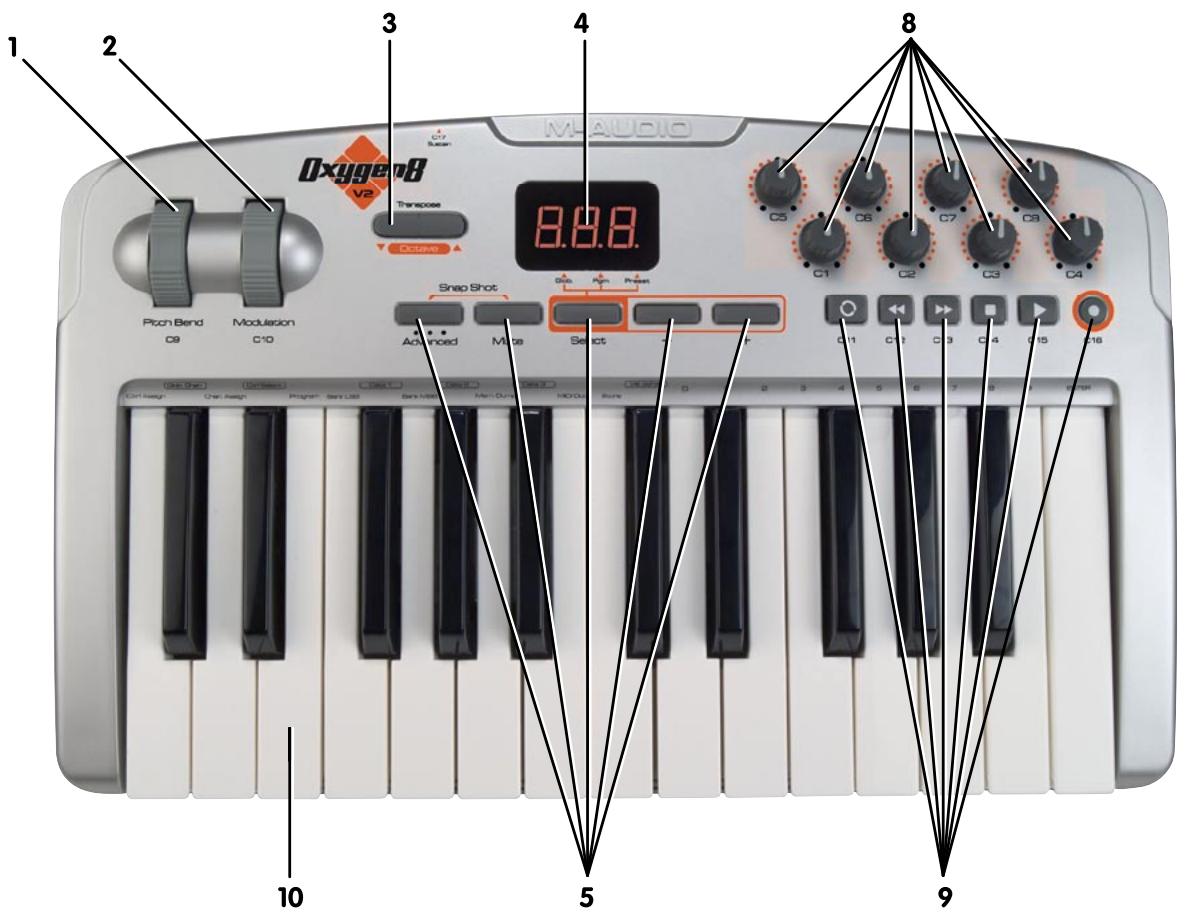

Description de la face avant
1. Molette de pitch bend :
La molette de pitch est utilisée pour modifier, vers le haut ou vers le bas, la hauteur tonale d'un son sur un canal donné. En faisant tourner la molette de Pitch Bend vers le haut ou le bas, vous provoquez une augmentation ou une réduction de la hauteur tonale d'un son. La molette de Pitch Bend est un contrôleur programmable et peut aussi être utilisée pour contrôler d'autres effets.
2. Molette de modulation :
La molette de modulation est utilisée pour varier l'intensité d'effets, tels que le Vibrato (modulation de la hauteur tonale), le Tremolo (modification du volume) et la Modulation (modification du ton). Faites tourner la modulation vers le haut pour ajouter de l'effet de modulation et faites-la tourner vers le bas pour le réduire. La molette de Modulation est un contrôleur programmable et peut aussi être utilisée pour contrôler d'autres effets.
3. Boutons d'octave et de transposition +/- :
Les boutons d'octave permettent de décaler l'octave du clavier vers le haut ou le bas afin d'étendre la gamme des touches. Le bouton gauche sert pour la fonction d'Octave down, et le droit pour la fonction d'Octave up. Les fonctions Octave up et down couvrent une plage de 11 octaves.
- Pressez Octave + à chaque fois que vous pouze décaler le clavier d'une octave vers le haut.
- Pressez Octave - à chaque fois que vous pouze décaler le clavier d'une octave vers le bas.
Transpose est la fonction secondaire des boutons Octave. La fonction Transpose permets des transpositions de la hauteur tonale par augmentation/reduction de 12 crans. Pour activer la fonction Transpose, pressez les boutons Octave up et down simultanement puis utilisez-les pour regler la transposition par demi-ton.
- Pressez Octave + et Octave - simultanément.
- Pressez la touche Octave + pour chaque demi-ton que vous souhaitez transposer vers le haut.
- Presse la touche Octave - pour chaque demi-ton que vous souhaitez transposer vers le bas.
4. Écran LED :
L'écran est un affichage LED à 3 segments standard. L'affichage fournit un return lors de la programmation des diverses fonctions MIDI.
5. Boutons de fonctions :
Il y a 7 boutons de fonctions sur les modèles de 49 et 61 touches et 5 sur le modele de 25. Les boutons de fonctions sont utilisés pour la programmation à la volée. Le bouton Advanced est utilisé pour acceder aux fonctions de programmation avancée sur le clavier.
6. 9 curseurs programmables (49 et 61 uniquement) :
Les modèles Oxygen de 49 et 61 touches offrent 9 curseurs entièrement programmables. Às i, chaque curseur peut ètre affecté à un canal MIDI individuel.
7. 9 boutons MIDI programmables (49 et 61 uniquement) :
Les modèles Oxygen de 49 et 61 touches offrent 9 boutons entièrement programmables. Àinsi, chaque bouton peut être affecté à un canal MIDI individuel.
8. 8 boutons MIDI programmables :
Les claviers Oxygen proposent 8 boutons entierement programmables. Ainsi, chaque bouton peut etre affecte un canal MIDI individuel.
9. 6 boutons de transport programmables :
Les claviers Oxygen proposent 6 boutons de transport entiement programmable qui envoie des données de contrôleur MIDI sur n'importe quel canal MIDI. Chaque bouton de Transport est entiement programmable. Ainsi, chaque bouton peut etre affecte a un canal MIDI individuel.
10. Clavier dynamique :
Leclavier du produit est dynamique.

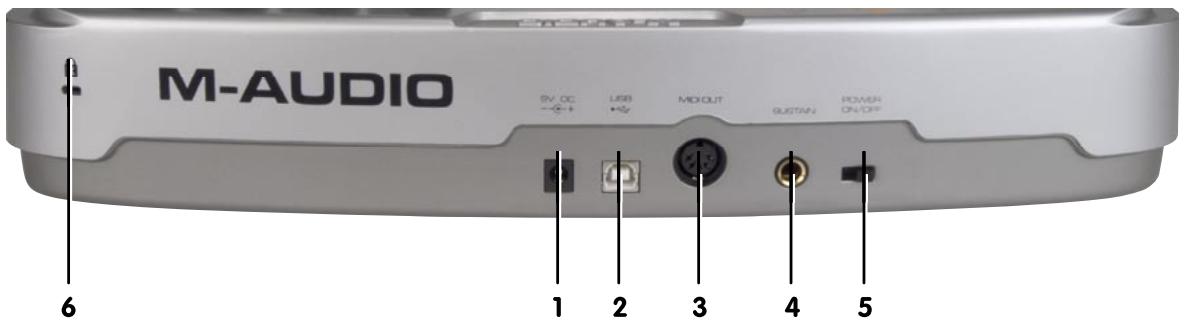

1. Prise pour alimentation CC :
Pour brancher une alimentation 250-300 mA CC de 12V. (L'alimentation est un accessoire optionnel et n'est pas inclus dans l'emballage.)
2. Port USB1,1:
Port USB 1,1 (type B)
3.Sortie MIDI:
Le port MIDI Out externe est utilise pour brancher des disposits MIDI externes tels que des modules de son, des séquenceurs matériel et des synthétiseurs. Le port accepte un connecteur de type DIN à 5 broches standard.
4. Entrée pour pédale sustain :
L'entree pour pedale de sustain accepte une prise jack TR de 6,35 mm. Elle est située sur l'arriere tel qu'indique sur l'illustration. La pedale de sustain controle le mainien d'une note jouee sur le clavier. Toutefois, la pedale est entierement programmable et peut etre utilise pour contrcler d'autres effets.
- La polarité de la pédale de sustain est déterminée lors de l'allumage de votre contrôleur Oxygen. L'état à l'allumage est considéré comme "off". Si la pédale n'est pas pressée à l'allumage, la pédale sera "on" lors de la pression et "off" au relachement.
- La pédale de sustain est un accessoire optionnel et n'est pas inclus dans l'emballage.
5. Interrupteur on/off :
L'interrupteur d'alimentation sur l'arrière du produit fonctionnera uniquement dans un mode marche/arrêt simple. Quand l'unité est en marche, elle est alimentée soit par l'alimentation externe soit par le bus USB.
6. Trou Kensington Lock :
Ce connecteur est compatible avec les câbles de sécurité Kensington® assurant la protection de votre dispositif contre le vol.

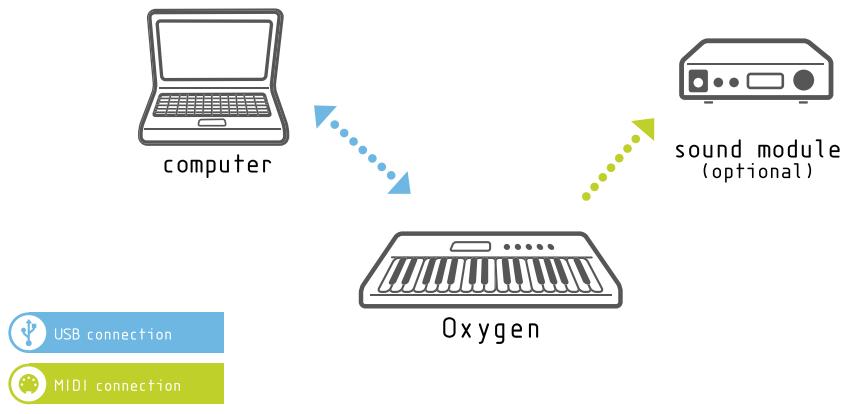

7 - Introduction aux fonctions de programmation MIDI
Introduction
Avant de commencer à dire la section MIDI de ce manuel, veuillez vous reporter au début ce dernier et dire les informations d'installation. Avant de travailler avec les fonctions MIDI, il est nécessaire d'installer l'Oxygen et de s'assurer qu'il fonctionne correctement.
Nous vous recommendons également de vérifier que vos applications communiquent correctement avec le clavier Oxygen. La plupart des applications ont un fémoin d'entrée MIDI. Pour confirmer que les données sont bien reçues, appuyez sur n'importe qu'elle touche du clavier.
En cas de problème ou si le logiciel ne recoit aucune donnée, veillez vérifier que vous avez sélectionné le pilote du clavier en tant qu'entrée MIDI pour votre logiciel. En outre, consultez la section de dépannage de la fin de ce manuel et reportez-vous au manuel fourni avec votre logiciel afin de le configurer correctement.
Mode de programmation
Dans ce manuel, il sera souvent fait reférence au "Mode de programmation". Le mode de programmation est le mode dans lequel se trouve l'Oxygen lorsque le bouton "Advanced" a été enforcé.
En mode de programmation, le clavier de l'Oxygen sert à selectionner des fonctions de programmation. Ces fonctions figurent au-dessus de chaque touche du clavier.
Lorsque l'on saisit une valeur numérique en mode de programmation, l'écran LED l'affiche. Cette valeur se mette à jour tandis que vous entrez des données numériques.
La touche Enter (entree) doit etre pressee a chaque fois que les touches d'entree de donnees numériques sont utilisées pour entrer une valeur. Cela permet de sauevgardar la valeur. Pour quitter le mode de programmation, il suffit d'appuyer a nouveau sur le bouton Edit. Le témoin s'eteint alors et la restauration du clavier s'opere.
8 - Programmation des boutons de fonctions
Avancé
Les fonctions avancées passent le clavier en mode de programmation, et les touches du clavier appelleront les fonctions de programmation assignées et indiquées sur le dessus.
Quand le bouton des fonctions avancées est pressé et que le clavier entre en mode de programmation, l'écran LED indique trois points en bas de son affichage.
Mute (muet)
Les fonctions Mute (muet) désactiver toutes les sorties MIDI à partir des boutons rotatifs ou curseurs de votre contrôleur Oxygen. Cela vous permet de faire des réglages sur les paramètres du contrôleur sans modifier les réglages du logiciel : idéal pour éviter les sauts de paramètres dans votre logiciel. Pour activer cette option, pressez le bouton Mute. L'écran LED affichera "OFF" à chaque fois qu'une commande sera manipulée, de façon à vous rappeler que le contrôleur n'envoie aucune donnée MIDI.
La fonction Mute n'attecte pas les boutons, la pédale de sustain ou les touches du clavier. Si vous pressez l'une de ces commandes cette clavier Oxygen annulera automatiquement le mode Muet. Pour sortir du mode Controller Mute, pressez de nouveau le bouton "Mute" (l'écran LED affiche "On").
Snap Shot (instantané)
La fonction Snap Shot (instantané) envoie les paramêtres actuels de chaque bouton rotatif et scourur sur leur canal MIDI respectif. Cette option vous permet d'enregistrer les paramêtres des contrôleurs dans votre séquenceur ou demettre à jour ceux de votre logiciel avec ceux de votre Oxygen.
La fonction Snap Shot peut être utilisée en complémentarité avec la fonction Mute pour creer des effets des plus intéressants. Par exemple, Mute peut être utilisée pour régler la position des contrôleurs sur votre Oxygen sans affecter ceux du logiciel. Puis, Snap Shot peut être utilisée pour modifier instantanément tous les paramètres aux nouveaux niveaux régés pendant le Mute, et ce en même temps.
Select (slection)
Le bouton Select est utilisé pour selectionner la fonction des deux boutons de données (data). À chaque fois que le bouton Select est pressé, un point différent s'allume en bas de l'affichage LED pour indiquer quelles fonctions sont affectées aux boutons de données.
Les fonctions pouvant être affectées aux boutons de données sont : Global Channel (canal global), selection du programme et du preset (Preset est disponible sur ces boutons uniquement sur l'Oxygen 8 v2 à 25 touches. Sur les versions à 49 et 61 touches, des boutons dédiés sont disponibles pour le Preset). À l'allumage, les boutons de données affectent, par défaut, le preset sélectionné sur la version à 25 touches. Sur les versions à 49 et 61 touches, les boutons de données affectent par défaut le Global Channel. Les réglages pour les boutons de données seront conservés même quand vous étéindrez votre Oxygen.
Si les boutons de données sont affectés au "Prog", ils envoient le changement de programme. C'est un réglage idéal si vous souhaitez changer rapidement entre les différents patches d'un synthèseur et écouter le son. Les changements de programme sont toujours envoyés sur le canal MIDI global.
Si les boutons de données sont affectés au "Preset", ils sont utilisés pour passer d'un preset de votre Oxygen à l'autre. Cela signifie qu'à chaque fois qu'un bouton de données est pressé, un nouveau preset est rappelé.
Si les boutons de données sont assignés à "Glob", ils modifieront le canal MIDI global que le contrôleur Oxygen utilise pour la transmission.
Boutons Data -/+ (données)
Le bouton de données gauche (data) est "-" et réduit la valeur de la fonction affectée. Le bouton de données droit est "+" et augmente la valeur de la fonction affectée.
Preset -/+ et rappel de la mémoire Dual Press (versions à 49 et 61 touches)
Remarque : la version à 25 touches ne disponible pas des boutons Preset - et + . Presse simply Preset - (bas) ou Preset + (haut) pour basculer entre les différentes mémoires de preset. Vous pouvez aussi presser les deux boutons (Preset - et +) simultanément pour faire entrer le clavier en mode de fonctions avancées, puis enter le numéro de la mémoire sur les touches du clavier pour charger directement l'un des 10 preset de la mémoire.
9 > Fonctions du clavier définies
Control Assign (affectation du contrôleur)
La fonction Control Assign afferce un message de contrôleur MIDI (MIDI CC) à une commande définie.
Pour assigner un MIDI CC à une commande particulière :
- Appuyez sur le bouton des fonctions avancées.
- Appuyez sur le bouton Control Assign.
- Entrez la valeur du MIDI CC avec le clavier numérique.
- Appuyez sur la touche Enter.
Le contrôleur affecté par la fonction Control Assign est always le dernier contrôleur utilise. Par défaut, le contrôleur 1 est selectionné. Toutefois, il est possible de modifier le contrôleur selectionné dans le mode de programmation en manipulant un contrôleur différent. Alors que vous entrez une nouvelle affectation MIDI CC en utilisant les touches d'entrée de données, l'écran LED se met à jour pour offrir un retour du numéro entre.
Reportez-vous à l'Annexe A pour une liste des différents MIDI CC affectables. Remarquez que nous avons élargi la liste de MIDI CC standard. Nous avons inclus d'autres messages MIDI pratiques comme les messages NRPN, Sys Ex GM/GM2 et même certains CC qui définissent comment le contrôleur est sensé fonctionner. Cela permet de simplifier la programmation de ces messages qui sont souvent compliqués à manipuler sur d'autres dispositifs.
La fonction Global Channel (canal global) modifie le canal MIDI affecté au clavier. Voitre contrôleur Oxygen transmettre sur n'importe lequel des 16 canaux MIDI standard. Le canal MIDI global modifiera le canal sur lequel les changements de programme ou de banque et tous les contrôleurs régles pour répondre au canal global transmettron.
Pour régler le Global Channel :
- Pressez le bouton des fonctions avancées.
- Pressez la touche Global Channel.
- Entrez le numéro du canal MIDI sur les touches du clavier
- Pressez la touche Enter.
En enclenchant la fonction Global Channel, l'écran LED affiche le symbole "c" et le dernier canal sélectionné.
Remarquez qu'il est possible aussi de régler le Global Channel avec les touches de données (Data). Pour ce faire :
- Pressez le bouton de Select Function (seLECTION de fonction) jusqu'à ce que le point indiquant Glob Chan s'allume.
- Utilisez alors les boutons de données, Data - et +, pour augmenter/réduire le Global Channel.
La fonction Channel Assign affecte un canal à un contrôleur MIDI indépendant.
- Pressez le bouton Advanced puis la touche de Channel Assign.
- Entrez le numero du canal MIDI en utilisant les touches d'entrée de données.
- Appuyez sur la touche Enter.
Lorsque le contrôleur est affecté au canal 00, il transmettra sur le Global Channel.
En enclenchant la fonction Channel Assign, I'écran LED affiche le symbole "c" et le dernier canal sélectionné.
Remarque : Quand un contrôleur est affecté à l'envoi de messages SysEx, le numero du canal de contrôle independant définit un Device ID (identifant de dispositif), pas un canal de transmission. Reportez-vous à l'Annexe A pour voir quels numeros MIDI CC supplémentaires déterminent l'envoi de messages SysEx.
Control Select (sélection du contrôleur)
La fonction Control Select selectionne un contrôleur MIDI pour l'edition des paramêtres. Utilisez la fonction Control Select pour selectionner un contrôleur MIDI avant d'affector un numéro MIDI CC à ce contrôleur.
Pour selectionner un contrôleur MIDI pour l'edition, déplacez le bouton ou le curseur que vous souhaitez modifier. Le dernier contrôleur utilisé est toujours celui selectionné pour l'edition en cours.
La seconde façon de selectionner un contrôle MIDl pour l'edition :
- Pressez le bouton des fonctions avancées.
- Pressez le bouton Control Select
- Entrez le numero d'identifient du contrôleur en utilisant les touches d'entrée de données.
- Presse la touche Enter pour confirmer.
Remarque: Si vous déplacez un contrôleur après avoir pressé Control Select, l'écran LED affiche le nombre d'identifant du contrôleur sélectionné pour l'édition. Le numéro d'identifant de chaque contrôleur est indiqué sur le tirage par contrôleur.
Program (Programme)
La fonction Program est utilise pour envoyer un Program Change (changement de programme) sur le Global Channel. Pour envoyer un changement de programme :
- Appuyez sur le bouton des fonctions avancées.
- Pressez la touche Program.
- Entrez le Program Change à envoyer en utilisant les touches d'entrée de données.
- Pressez la touche Enter pour confirmer.
Remarquez qu'il est possible aussi de contrcler le Program Change avec les touches de données (Data). Pour ce faire :
- Pressez le bouton de Select Function (sLECTION de fonction) jusqu'à ce que le point indiquant Prog s'allume.
- Utilisez les boutons de données, Data - et +, pour faire défilier les changements de programme. Le nombre de Program Change indiqué sur l'écran LED sera envoyé.
La fonction Bank LSB peut être utilisé pour acceder aux banques de sons supplémentaires sur votre module ou carte de son en envoyant un message LSB de changement de banque. Notez qu'il est uniquement possible de le faire si votre dispositif receiveur dispose de banques de sons supplémentaires.
- Pressez le bouton des fonctions avancées.
- Pressez la touche Bank LSB.
- Entrez le numero de banque en utilisant le clavier numérique.
- Appuyez sur la touche Enter.
Reportez-vous à la documentation de votre dispositif récepteur pour vous assurer qu'il répondra à ces messages.
Le message de Bank MSB est toujours envoyé sur Global Channel.
La fonction Bank MSB peut être utilisée pour acceder aux banques de sons supplémentaires sur votre module ou carte de son en envoyant un message MSB de changement de banque. Notez qu'il est uniquement possible de le faire si vous disposifit receiveur dispose de banques de sons supplémentaires.
- Presse le bouton des fonctions avancées.
- Pressez la touche Bank MSB.
- Entrez le numéro de banque en utilisant le clavier numérique.
- Appuyez sur la touche Enter.
Reportez-vous à la documentation de votre dispositif récepteur pour vous assurer qu'il répondra à ces messages.
Le message de Bank MSB est toujours envoyé sur Global Channel.
Data 1
La touche de fonction Data 1 s'applique uniquement aux boutons et pédales programmables de l'unité. La fonction de Data 1 dépend du MIDI CC affecté au contrôleur à éoperator. Reportez-vous à l'Annexe A où chaque MIDI CC affectable est listed, ainsi que les fonctions de Data 1, 2 et 3.
Lors de la modification des valeurs de Data 1, la plage des valeurs selectionnables couvre de 0 à 127.
Data 2
La fonction Data 2 est située sur les touches du clavier. La fonction de Data 2 dépend du MIDI CC affecté au contrôle à éoperator. Reportez-vous à l'Annexe A où chaque MIDI CC affectable est listed, ainsi que les fonctions de Data 1, 2 et 3.
Lors de la modification des valeurs de Data 2, la plage des valeurs selectionnables couvre de 0 à 127.
Il est possible de limiter la plage des boutons rotatifs et des curseurs de votre clavier Oxygen. Pour affecter une valeur minimum à un bouton rotatif ou un curseur :
- Presse le bouton des fonctions avancées
- Sélectionnez un contrôleur programmable à modifier
- Pressez le bouton Data 2
- Entrez la valeur minimum pour le contrôleur et presseze Enter.
Pour afferter une valeur minimum à un bouton :
- Appuyez sur le bouton des fonctions avancées.
- Sélectionnez un bouton programmable à modifier
- Pressez le bouton Data 2.
- Entrez la valeur minimum pour le contrôleur et presseze Enter.
La valeur maximale est affectée de la même façon en utilisant la touche de fonction Data 3.
Data 3
La fonction Data 3 est située sur les touches du clavier. La fonction de Data 3 depend du MIDI CC affecte au contrôleur à editor. Reportez-vous à l'Annexe A ou chaque MIDI CC affectable est listed, ainsi que les fonctions de Data 1, 2 et 3.
Lors de la modification des valeurs de Data 3, la plage des valeurs selectionnables couvre de 0 à 127.
Pour affecter une valeur maximum à un bouton rotatif ou un curseur :
- Appuyez sur le bouton des fonctions avancées.
- Sélectionnez un contrôle programmable à modifier
- Pressez le bouton Data 3.
- Entrez la valeur maximum pour le contrôleur et presseze Enter.
Il est possible de limiter la plage des boutons rotatifs et des curseurs de votre clavier Oxygen. Pour affecter une valeur maximum à un bouton :
- Appuyez sur le bouton des fonctions avancées.
- Sélectionnez un bouton programmable à modifier
- Pressez le bouton Data 3.
- Entrez la valeur maximum pour le contrôleur et presseze Enter.
La valeur maximale est affectée de la même façon en utilisant la touche de fonction Data 2.
MIDI OUT À PARTIR DE L'USB
Ce mode est contrôle comme suit :
- Appuyez sur le bouton des fonctions avancées.
- Pressez la touche MIDI Out.
- L'affichage indique "int" ou "USB".
À l'allumage, les données du clavier et de ses contrôles sont envoyées directement via le port MIDI Out. Ce mode est indiqué sur l'affichage par "Int" (interne).
En le reglant sur USB, les données creées par le clavier ne seront plus envoyées par le port MIDI Out externe. Par contre, les données reçues par la connexion USB depuis l'ordinateur hôte seront envoyées directement vers le port MIDI Out externe. Ce mode estsemblable au port MIDI Output sur une interface USB-MIDI dédiée.

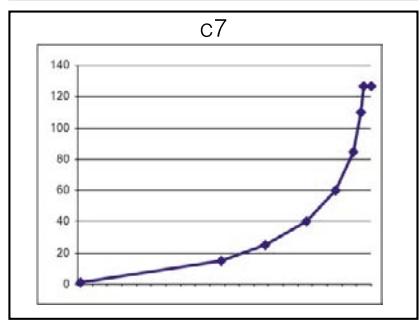

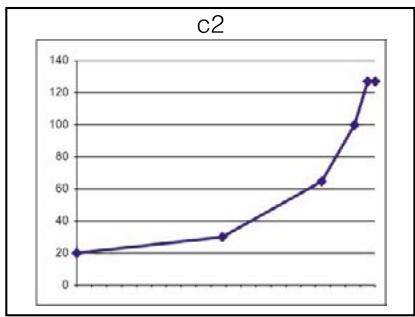

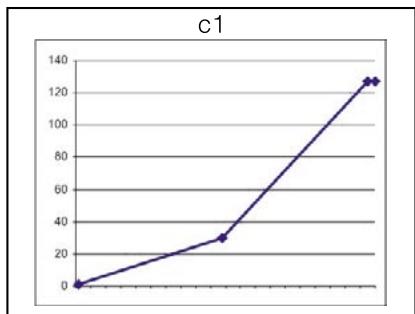

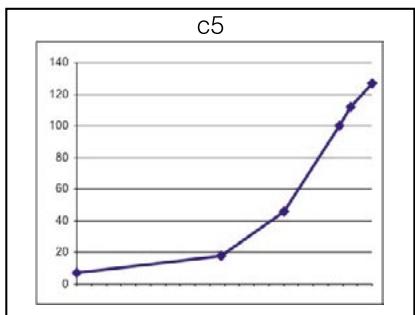

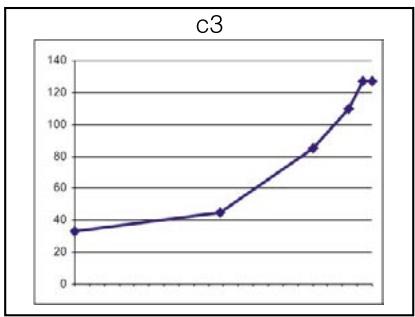

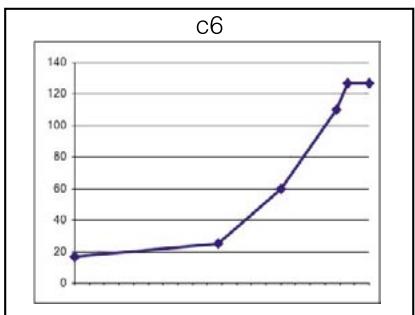

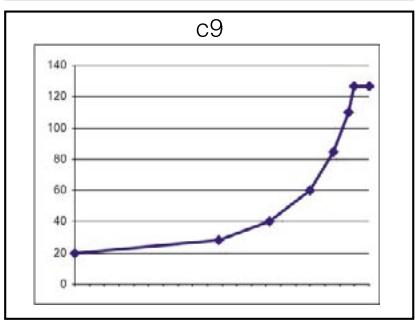

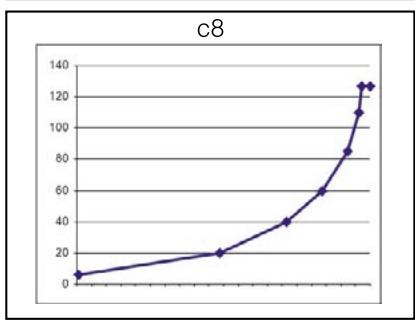

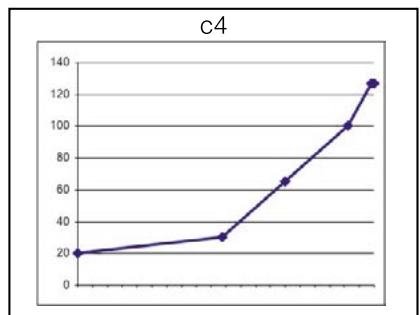

Velocity Curve (courbe de vitesse)
Le bouton de sélection de Velocity Curve sélectionne la courbe de vitesse que le clavier utilisera pour réguler chaque note MIDI. Les contrôleurs Oxygen offrent 12 réglages de courbe de vitesse différents dont 3 définies. Les 3 courbes de vitesse définies proposent des vitesse de 64, 100 et 127.
Sur le clavier Oxygen :
- Appuyez sur le bouton des fonctions avances.
- Pressez la touche Velocity.
- Entrez le numero de la courbe de vitesse_CHOIE en utilisant le clavier numérique, puis pressez la touche Enter.
Drawbar Mode (ou tirette, uniquement 49 et 61 touches)
La fonction Drawbar (firette) inverse la polarité des curseurs.
- Appuyez sur le bouton des fonctions avancées.
- Pressez la touche Drawbar.
Pour sortir de la fonction Drawbar, presse de nouveau le bouton Drawbar.
Device ID (ou identifient du dispositif, uniquement 49 et 61 touches)
La fonction Device ID you permit d'affector un identifiaient de dispositif pour faire la differenc entre plusieurs claviers lors de l'envoi d'un dump mémoire. À l'allumage, le Device ID de votre clavier Oxygen est 127. C'est à dire que le dispositif répondra à tous les SysEx sans se soucier du réglage du Device ID. Si un Device ID est régèle sur un autre nombre que 127, le dispositif ne répondra qu'aux messages SysEx qui ont un Device ID de 127 ou identique à celui du dispositif.
- Pressez le bouton des fonctions avancées puis la touche de Device ID.
- Entrez un nouveau numéro de dispositif sur le clavier numérique.
- Appuyez sur la touche Enter.
En enfontant le bouton de la fonction Device ID, le dernier numero de Device ID sauvegardé s'affiche sur l'écran LED.
Dump mémoire
La fonction Memory Dump émet un dump mémoire Sys Ex depuis votre clavier Oxygen. Le dump mémoire envoie des données Sys Ex pour les dix mémoires preset Oxygen pour permettre de stocker les mémoires dans un logiciel externe.
- Appuyez sur le bouton des fonctions avancées.
- Pressez la touche Memory Dump.
Un dump mémoire stocké peut être rejoùe par l'Oxygen, qui lira automatiquement les paramétrages du preset depuis le fichier.
Le Memory Dump est une donnée mémoire standard. Cela signifie qu'il est possible de stocker un dump mémoire en mettant cette séquenceur en mode d'enregistrement et en envoyant simplement le Memory Dump sur le séquenceur.
Store (stockage)
La fonction Store conserve une mémoire preset. ÀpRES avoir fait des changements sur les contrôleurs MIDI, sauvegardez les changements sur l'uns des 10 mémoires preset en selectionnant cette mémoire et en pressant le bouton Store.
Pour sauvegarder un preset :
- Pressez le bouton des fonctions avancées
- Pressez la touche Store, le dernier numero de mémoire sélectionné s'affiche.
- Tapez le numero de la mémoire pour stocker les paramètres, et pressez Enter pour les sauvégarder.
La fonction Store efface le contenu antérieur de la mémoire et le remplace par le nouveau. Veuillez notes que les preset d'usine sont stockés dans la ROM du produit et peuvent être ainsi restaurés à tout moment.
Les réglages d'usine sont rappelés en pressant les boutons Data - et + lors de l'allumage.
Touche Enter
La touche Enter applique les effets des modifications lors de la programmation du clavier. Presse la touche Enter après avoir fait un changement de paramètre avec l'un des touches de fonction du clavier. Avec avoir pressé la touche Enter, le clavier sort du mode Advanced et les trois points sur l'écran LED s'éteignent.
Touche Cancel (annuler)
La fonction Cancel vous permet de sortir du mode de programmation lorsque vous est en train de modifier des données sans les alterer paramètres. Si vous vous trompez lors de la programmation et ne souhaitez plus modifier l'ancien réglage, pressez la touche Cancel.
10 > Fonctions de programmation avancées
Introduction aux possibilités de programmation
Les numéroes de MIDI CC (contrôleurs continus) font parties de la norme MIDI et sont typiquement utilisés pour contröler le changement en temps réel des paramètres des équipements musicaux. Pour une liste complète des numéroes de contrôleurs MIDI standard de 0 à 131, reportez-vous à l'Annexe A.
Comme mentionné dans la Section 6, de nombreuses commandes de la plage Oxygen sont entièrement programmables. Cela signifie que vous pouvez les affecter à toutes sortes de messages MIDI différents. Vous pouze le faire en selectionnant le contrôleur à éoperator puis en lui affectant un numéro à 3 chiffres. L'Annexe A fait la liste des numérios qui peuvent être affectés aux différents types de contrôleurs sur l'Oxygen. Il définit aussi le type de message MIDI qui sera envoyé si vous affecté chaque numéro à un contrôleur. Comme vous pouvez le voir dans l'Annexe A, il existe une grande variété de messages MIDI qui peuvent être affectés aux contrôleurs. Les utilisations de ces messages seront expliquées en détaill dans cette section.
Les boutons et pédales programmables ont des options légèrement différentes des curseurs et boutons rotatifs.
Les deux diagrammes montrent les messages transmis qui peuvent etre programmés pour chacun des boutons rotatifs, curseurs, et boutons ou pédales programmables.
Veuillez porter une attention supplémentaire aux différences entre la programmation des curseurs et boutons rotatifs et celle des boutons ou pédales.
Curseurs et boutons rotatifs :
| MIDI CC | Description | Data 2 | Data 3 |
| 0-119 | CC MIDI standard | Min | Max. |
| 120-127 | Messages de mode de canal | Min | Max. |
| 128 | Sensibilité de la molette de pitch | | |
| 129 | Channel Fine Tune (réglage fin de canal) | | |
| 130 | Channel Coarse Tune (réglage grossier de canal) | | |
| 131 | Channel Pressure (pression de canal) | | |
| 132 | RPN grossier | RPN LSB | RPN MSB |
| 133 | RPN Fine (RPN fin) | RPN LSB | RPN MSB |
| 134 | NRPN grossier | NRPN LSB | NRPN MSB |
| 135 | NRPN fin | NRPN LSB | NRPN MSB |
| 136 | Master Volume GM* (volume principal GM) | | |
| 137 | Master Pan GM* (panoramaique principal GM) | | |
| 138 | Master Coarse Tune GM* (réglage grossier principal GM) | | |
| 139 | Master Fine Tune GM* (réglage fin principal GM) | | |
| 140 | Chorus Mod rate GM2* (ratio de modulation de chorus GM2) | | |
| 141 | Chorus Mod rate GM2* (profondeur de modulation de chorus GM2) | | |
| 142 | Feedback GM2* (réinjection GM2) | | |
| 143 | Send to Reverb GM2* (envoi dans la réverb GM2) | | |
| 144 | Pitch Bend | - | - |
| 255 | Controller Off*** (contrôleur désactivé) | - | - |
| | | |
Boutons et pédale :
| MIDI CC | Description | Data 1 | Data 2 | Data 3 |
| 0-119 | CC MIDI standard | - | Valeur de bascule 2 | Valeur de bascule 1 |
| 120-127 | Messages de mode de canal | - | Valeur de bascule 2 | Valeur de bascule 1 |
| 128 | Portée de la molette de pitch bend | - | Valeur de sensibilité | - |
| 129 | Channel Fine Tune (réglage fin de canal) | - | Tuning Amount (quantité de réglage) | - |
| 130 | Channel Coarse Tune (réglage grossier de canal) | - | Tuning Amount (quantité de réglage) | - |
| 131 | Channel Pressure (pression de canal) | - | Pressure Amount (quantité de pression) | - |
| 132 | RPN grossier | Valeur | RPN LSB | RPN MSB |
| 133 | RPN Fine (RPN fin) | Valeur | RPN LSB | RPN MSB |
| 134 | NRPN grossier | Valeur | NRPN LSB | NRPN MSB |
| 135 | NRPN fin | Valeur | NRPN LSB | NRPN MSB |
| 136 | Master Volume GM* (volume principal GM) | - | Volume LSB | Volume MSB |
| 137 | Master Pan GM* (panoramaque principal GM) | - | Pan LSB | Pan MSB |
| 138 | Master Coarse Tune GM* (réglage grossier principal GM) | - | Réglage LSB | Réglage MSB |
| 139 | Master Fine Tune GM* (réglage fin principal GM) | - | Réglage LSB | Réglage MSB |
| 140 | Chorus Mod rate GM2* (ratio de modulation de chorus GM2) | - | Mod Rate (ratio de modulation) | - |
| 141 | Chorus Mod rate GM2* (profondeur de modulation de chorus GM2) | - | Profondeur de modulation | - |
| 142 | Feedback GM2* (réinjection GM2) | - | Feedback Level (niveau de réinjection) | - |
| 143 | Send to Reverb GM2* (envoi dans la réverb GM2) | - | Reverb Send Level (niveau d'envoi dans la réverb) | - |
| 144 | Pitch Bend | - | Pitch Shift LSB (décalage de pitch LSB) | Pitch Shift MSB (décalage de pitch MSB) |
| 145 | Program/BankPreset(préroglage de programme/de banque) | Program (Programme) | Bank LSB (banque LSB) | Bank MSB (banque MSB) |
| 146 | MIDI CC (on/off) | MIDI CC | Button Press Value (valeur de pression de bouton) | Button Release Value (valeur de relâchement de bouton) |
| 147 | Note (on/off) | Note | Velocity Off (vélocation désactivée) | Velocity On (vélocation activée) |
| 148 | Bascule Note On/Off | Note | Velocity Off (vélocation désactivée) | Velocity On (vélocation activée) |
| 149 | MMC Command** (commande MMC) | - | Command select. (séléction de commande) | - |
| 150 | Reverb type GM2 * (type de réverb GM2) | - | Type | - |
| 151 | Reverb time GM2 * (temps de réverb GM2) | - | Time (temps) | - |
| 152 | Chorus type GM2* (type de chorus GM2) | - | Type | - |
| 153 | MIDI CC Decrement (déprétement MIDI CC) | MIDI CC | Min | Max. |
| 154 | MIDI CC Increment (incrément MIDI CC) | MIDI CC | Min | Max. |
| 155 | Program decrement (déprétement programme) | - | Min | Max. |
| 156 | Program increment (incrément programme) | - | Min | Max. |
| 255 | Controller Off*** (contrôleur déactivé) | - | - | - |
Messages SysEx MIDI généraux
Messages SysEx MIDI 2 généraux
Messages SysEx MMC
**Appuyez sur "0", puis sur la touche Enter. Puis pressez le bouton Data -.
Régler les valeurs de bascule pour les boutons ou pédales
Quand un numero MIDI CC standard est programmé pour les boutons programmables ou la pédale de sustain, le contrôleur basculera entre les valeurs "on" et "off". Ce qui signifie que lors de la pression du contrôleur, une valeur "on" est envoyée. ÀpRES une nouvelle pression, la valeur "off" est envoyée.
Les valeurs "on" et "off" sont régles en utilisant, respectivement, les paramètres Data 3 et Data 2. Essayez l'exemple ci-dessous; permettant à un bouton de provoquer un panoramaque brutal de gauche à droité à chaque fois qu'il sera pressé :
- Pressez le bouton Advanced Function, puis la touche de Ctrl Assign.
- Tapez "10" sur le clavier numérique.
- Appuyez sur la touche Enter pour confirmer.
- Pressez le bouton Advanced Function, puis la touche Data 2.
- Tapez "00" sur le clavier numérique.
- Appuyez sur la touche Enter pour confirmer.
- Appuyez sur la touche Data 3.
- Tapez "127" sur le clavier numérique.
- Appuyez sur la touche Enter pour confirmer.
Ici, "00" est la valeur "off" et "127" la valeur "on". Le bouton étant ainsi programmé, lorsque vous jouerez sur le clavier, la pression sur le bouton basculera le son entre les haut-parleurs gauche et droit.
Si vous souhaitez que le bouton envoie la même valeur à chaque fois, entrez la même valeur pour les paramètres Data 2 et 3.
Régler les valeurs de déclenchement pour les boutons ou pédales
La méthode ci-dessus fera basculer la valeur du bouton à chaque fois que vous l'enconcerez. Il est possible de configurer le bouton pour l'envoi d'une valeur lorsqu'on l'enforce et l'envoi d'une autre valeur lorsqu'on le relâche. C'est ce que l'on appelle un trigger (déclenchéur), puisqu'à chaque fois que vous pressez le bouton la même valeur est envoyée. Un tel fonctionnement est pratique quand vous souhaitez déclencher des échantillons dans votre logiciel.
Un bouton déclencheur a une valeur "on" lors de la pression et une valeur "off" à la relâche. La pédale de sustain est généralement paramétrée comme déclencheur pour s'assurer qu'elle redevienne "off" à la relâche. La valeur "on" est déterminée par le paramètre Data 3 et la valeur "off" par le paramètre Data 2. Data 1 est utilisé pour définir le MIDI CC que le contrôleur doit envoyé comme déclencheur. De façon à régler bouton/pédale à fonctionner en temps que trigger, il est nécessaire d'afector le MIDI CC 146 au contrôleur.
L'exemple suivant sert à configurer une fonction "mute" pour votre clavier. Lorsque vous pressez le bouton, vous n'entendrez aucun son du clavier jusqu'à la relâche. Pour le paramètre, il est nécessaire de régler un déclencheur pour le volume (MIDI CC 007) avec une valeur "ON" à 0 et une valeur "OFF" à 127 :
- Pressez le bouton Advanced Function, puis la touche de Ctrl Assign.
- Tapez "146" en utilisant le clavier numérique puis ENTER pour confirmer.
- Pressez le bouton Advanced Function, puis la touche Data 1.
- puis ENTER pour confirmer.
- Pressez le bouton Advanced Function, puis la touche Data 2.
- puis ENTER pour confirmer.
- Pressez le bouton Advanced Function, puis la touche Data 3.
- Tapez "000" en utilisant le clavier numérique puis ENTER pour confirmer.
Assignnation de contrôle MMC à un bouton
- Sélectionnéz le bouton pour contrôler le message MMC.
- Appuyez sur le bouton des fonctions avancées.
- Appuyez sur le bouton Control Assign. Tapez le numero "149" avec le clavier numérique, puis confirmer en pressant la touche Enter.
- Appuyez sur le bouton des fonctions avancées.
- Pressez la touche Channel Assign.
- Entrez "127" en utilisant le clavier numérique, puis pressez Enter. Cela garantie que tous les dispositifs receiveurs répondront au message MMC.
- Appuyez sur le bouton des fonctions avancées.
- Pressez la touche DATA 2 et entrez un numero du diagramme ci-dessous pour selectionner le message MMC que vous souhaitez. Finalement, confirmez Your selection en pressant la touche Enter.
| Numéro | Commande MMC |
| 01 | STOP (arrêt) |
| 02 | PLAY (lecture) |
| 03 | DEFERRED PLAY (lecture différée) |
| 04 | FAST FORWARD (avance rapide) |
| 05 | REWIND (retour) |
| 06 | RECORD STROBE |
| 07 | RECORD EXIT |
| 08 | RECORD PAUSE (pause d'enregistrement) |
| 09 | PAUSE |
| 10 | EJECT (éjection) |
| 11 | CHASE |
| 12 | COMMAND ERROR RESET |
| 13 | MMC RESET (réinitialisation MMC) |
Assignnation de RPN/NRPN à un curseur / réglage rotatif
Remarque : Pour une description détaillée des données RPN/NRPN, voir la section "Explication des messages MIDI".
- Sélectionné le bouton rotatif/curseur de la façon décrite antérieurement.
- Appuyez sur le bouton des fonctions avancées.
- Appuyez sur le bouton Control Assign. Alors que les trois points s'affichent, entrez le contrôle "132" pour RPN Grossier, "133" pour RPN Fin ou encore "135" pour NRPN Fin en utilisant le clavier numérique. Pressez la touche Enter pour confirmer.
- Appuyez sur le bouton des fonctions avancées.
- Pressez la touche DATA 3 et entrez le numero désiré pour le MSB RPN/NRPN. Pressez la touche Enter pour confirmer.
- Appuyez sur le bouton des fonctions avancées.
- Pressez la touche DATA 2 et entrez le numero desire r pour le LSB RPN/NRPN.Pressez la touche Enter pour confirmer.
- Appuyez sur le bouton des fonctions avancées.
- Pressez la touche Chan Assign et entrez un numero de 1 à 16 pour representer le canal MIDI sur lequel vous souhaitez émettre. Pressez la touche Enter pour confirmer.
De nombreuses fiches techniques de synthétiseurs utilisant des messages NRPN et indiquent les valeurs MSB et LSB qui doivent être saisies pour Data 3 et Data 2 (voir Annexe E). Certains manuels peuvent ne donner que les valeurs hex (hexadécimales) mais l'Oxygen requiert la saisie de la valeur décimale. Convertissez les valeurs hexadécimales en décimales à l'aide de la calculatrice Windows ou Mac ; pour cela, sélectionnez le mode Scientifique (mode programmeur sur Mac), sélectionnez Hex puis entrez la valeur hexadécimale que vous souhaitez convertir. Appuyez sur le bouton "Dec" pour la convertir en valeur décimale. Reportez-vous à l'Annexe C pour davantage d'informations.
Assignnaton d'une note a un bouton
Voici comment configurer un bouton pour qu'il transmette un message MIDI Note On quand il est enforcé, et un message MIDI Note Off quand il est relaché.
- Pressez le bouton Advanced Function, puis la touche de Ctrl Assign.
- Tapez "147" sur le clavier numérique.
- Appuyez sur la touche Enter pour confirmer. Il s'agit du numero CC MIDI correspondant au mode Note On/Off (voir l'annexe A).
- Pressez le bouton Advanced Function, puis la touche Data 3.
-
Tapez "100" au moyen des touches de saisie numérique.
-
Appuyez sur la touche Enter pour confirmer.
Ainsi, quand vous enfontez le bouton, un message Note On est envoyé avec une velocité de 100.
- Pressez de nouveau le bouton Advanced Function, puis la touche Data 2.
- Tapez "0" au moyen des touches de saisie numérique.
- Appuyez sur la touche Enter pour confirmer.
Ainsi, quand vous relâchez le bouton, un message Note Off est envoyé en sortie.
- Pressez le bouton Advanced Function, puis la touche Data 1.
- Tapez "64" au moyen des touches de saisie numérique.
- Appuyez sur la touche Enter pour confirmer.
Ainsi you enverrez la note MIDI 64, ou mi-4 (E4), à chaque fois que vous enforcerez le bouton.
Les nombres de note MIDI sont disponibles dans l'Annexe D.
Paramétrer les boutons en tant que déclencheurs de banque ou de programme.
Vou posses programmer un bouton sur le contrroleur Oxygen pour qu'il envoie un message de Program, de Bank LSB ou de Bank MSB à chaque fois qu'il sera pressé. C'est idéal pour selectionner à la volée des patches sur un module de son ou un synthetiseur.
Pour régler le bouton de cette façon :
- Appuyez sur le bouton des fonctions avancées. Presse la touche Channel Assign.
- Entrez "145" sur le clavier numérique.
- Utilisez le paramètre Data 1 pour entrer le changement de programme qui devra etre envoye par le bouton ou la pédale.
- Utilisez le paramètre Data 2 pour entrer la valeur de Bank LSB qui devra être envoyée par le bouton ou la pédale.
- Utilisez le paramètre Data 3 pour entrer la valeur de Bank MSB qui devra être envoyée par le bouton ou la pédale.
Régler un bouton pour augmenter/réduire une valeur de MIDI CC
Il est aussi possible de paramétrer un bouton pour qu'il augmente/réduise d'une unité la valeur d'un MIDI CC à chaque fois qu'il pressé. C'est idéal si vous contrôle des paramétres en escalier sur une petite plage dans votre logiciel.
Pour faire en sorte qu'un bouton passé d'une valeur maximale à une valeur minimale, affectez le bouton au MIDI CC 153. Pour faire en sorte qu'un bouton passé d'une valeur minimale à une valeur maximale, affectez le bouton au MIDI CC 154. Les valeurs maximale et minimale sont régles en utilisant, respectivement, les paramétres Data 3 et Data 2.
Veuillez noter que chaque bouton augmentera ou réduira uniquement la valeur de son propre paramètre, indépendamment de tous les autres boutons. Il n'est pas possible d'affector un bouton à l'augmentation et un autre à la réduction d'une même valeur.
Régler un bouton pour passer d'un programme à un autre
Il est aussi possible de régler un bouton de façon à ce qu'il passé d'un changement de programme à l'autre à chaque fois qu'il est pressé. Cela vous permet de régler deux boutons programmables afin de naviguer dans les programmes du logiciel de votre choix. Il est aussi possible de limiter la plage des programmes auxquels vous pouvez acceder.
Pour régler un bouton de façon à réduire un Program Change entre une valeur maximale et minimale, affectez le bouton au MIDI CC 155. Pour régler un bouton de façon à augmenter un Program Change entre une valeur minimale et maximale, affectez le bouton au MIDI CC 156. Les valeurs maximaèt et minimale sont régles en utilisant, respectivement, les paramêtres Data 3 et Data 2.
Veuillez noter que chaque bouton augmentera ou réduira uniquement la valeur de son propre paramètre, indépendamment de tous les autres boutons. Il n'est pas possible d'affector un bouton à l'augmentation et un autre à la réduction d'une même valeur.
Sur les messages SysEx et le Device ID
Lors de la transmission de messages SysEx, le numero de canal d'un contrôle individuel ne definit pas un canal de transmission, mais un Device ID. Lorsque la touche Chan est enforcée, le "c" ne s'affiche PAS sur l'écran LCD.
Les Device ID sont dans l'intervalle 00-127. Dans la plupart des cas, le Device ID doit être réglé sur 127. Ceci signifie que tous les dispositifs receivevent les messages SysEx.
Le Device ID d'un message SysEx assigné à un contrôleur ne peut pas être modifié à l'aide de
Touche DEV ID. Cette touche est utilisé pour faire varier le Device ID global du contrôle Oxygen.
Pour plus d'informations, consultez les sections "Messages SysEx" et "Device ID".
Mémoire persistante
Votre controleur Oxygen propose une memoire persistante qui yous permet de sauegarder automatique des preset à l'allumage et au demarrage. Les affectations actuelles de controleur et de canal sont enregistrées que yous ayez enregistré la configuration a un emplacement de la memoire ou non. Les données de Program, de Bank LSB et de Bank MSB, le reglage Global Channel, le réglage MIDI Out from USB ainsi que le dernier preset memoire utilise sont egalement sauegardés.
Dump mémoire
Presse le bouton Advanced Function, puis la touche Mem Dump pour envoyer des paquets de données SysEx représentant les 20 mémoires réglées sur le contrôle Oxygen. Cette procédure peut être utilisée pour stocker ou sauvégarder le contenu des presetés mémoire de façon externe.
ll est possible d'enregistrer le dump mémoire complet dans un séquenceur standard. Rappelez le dump mémoire en langant la lecture de la piste MIDI qui contient le dump mémoire enregistré. Veillez pour cela à ce que les pilotes de l'Oxygen soient sélectionnés en tant que sortie pour cette piste.
Un dump mémoire, ou un envoi mémoire, n' affecte pas les assignations actuelles des contrôleurs pour le clavier. Rappelez une prédéfinition pour acceder aux nouveaux réglages mémoire une fois qu'un dump mémoire a été envoyé au clavier.
Appuyez sur le bouton Edit puis sur la touche Mem Dump pour envoyer plusieurs paquets de données SysEx représentant les 20 mémoires configurées dans l'Oxygen. Cette procédure peut être utilisée pour stocker ou sauvégarder le contenu des presetés mémoire de façon externe.
Affecter le Device ID (non disponible sur le modèle à 25 touches)
Le Device ID est une manière de différencier plusieurs claviers. Pressez le bouton Advanced Function, puis sur la touche Dev ID pour afferer un identifient à votre contrôle Oxygen. Le Device ID par défaut est 127 lorsqu'un dump mémoire est réalisé. Il est recommandé de garder 127 comme valeur de Device ID.
Si un Device ID est assigné à un nombre autre que 127, le dump mémoire réalisé sera spécifique à L'Oxygen, avec le même Device ID. Si le Device ID de l'Oxygen diffère de celui enregistré avec le dump mémoire, les données seront ignorées.
Lorsque la touche Dev ID est enforcée, l'écran LCD affiche le Device ID assigné. Il est possible de saisir un nouveau Device ID à l'aide des touches de saisie numérique. Presse la touche Enter pour confirmer.
Pour plus d'informations sur les messages SysEx et le Device ID, reportez-vous à la section "Explication des messages MIDI" de ce manuel.
Rétablissement de la configuration d'usine
Youou puez reinitialiser le contrroleur Oxygen vers les parametes par defaut d'usine a l'allumage, en pressant les touches Data - et+.
Remarque : La restauration des preset d'usine effacera tous les reglages que vous avez enregistrés en mémoire.
11 > Messages MIDI définis
Changements de Program et de Bank
La norme MIDI GM n'autorisait que 128 voix, numerotées de 0 à 127. Il est possible d'acceder à d'autres voix en envoyant un changement de programme.
Afin d'etendre le jeu de voix GM, des changements de banque ont ete concus. Chaque banque contient 128 patchs, accessibles par un changement de programme. 16 384 banques disponibles sont accessibles par l'envoi d'un message de changement de banque 14 bits. Les 7 premiers bits de ce message sont envoyes dans un octet unique appelé Bank LSB. Les 7 derniers bits sont specifiés par un autre octet appelé Bank MSB. La BANK LSB est plus souvent utilisée. Il autorise 128 changements de banque et evite souvent I'envoi d'un Bank NSB.
Presque tous les dispositifs MIDI sont compatibles avec les messages de changement de programme mais certains de ceux qui ne se conforment pas au jeu de voix GM utilisent les messages de changement de programme à d'autres fins. De nombreux instruments VST ont adopté cette approche et permettent à un changement de programme de modifier le patch d'instrument (le FM7 de Native Instruments en est un exemple).
Les changements de banque sont plus rarement utilisés. Les changements de banque sont utiles dans des extensions fabricants de la Specification MIDI, comme la Specification GS de Roland, ou la Specification XG de Yamaha. Toutes deux nécessient la Specification d'un changement de banque pour acceder aux voix et effets supplémentaires qu'elles fournissent.
L'envoi de données Program, Bank LSB et Bank MSB s'effectue en appuyant sur le bouton Edit puis sur la touche Program, Bank LSB ou Bank MSB et enfin en saississant le changement de programme ou de banque souhaite.
RPN/NRPN
Les nombres de paramètre non enregistrés (NRPN) sont des messages spécifiques à un dispositif qui permettent le contrôle de synthétiseurs par MIDI. La Specification MIDI définit des nombres de paramètres pour permettre aux fabricants de spécifique leurs propres contrôleurs. Les plus courants parmi ceux-ci ont été enregistrés par l'associations de fabricants MIDI et font partie de la Specification MIDI (d'où le terme de nombres de paramètres enregistrés, RPN). (reportez-vous à l'Annexe F pour davantage d'informations).
Les contrôleurs MIDI 98 et 99 représentent les NRPN LSB et MSB respectivement tandis que 100 et 101 représentent les RPN LSB et MSB. Voir à ce sujet la liste des contrôleurs MIDI en annexe E. Pour transmettre un NRPN/RPN, ces deux messages de contrôleurs sont envoyés avec la valeur spécifique par l'utiliser correspondante. Un message et une valeur de contrôleur supplémentaires doivent être envoyés pour spécifique l'ajustement de valeur (grossier ou fin). Ceci est spécifique par le nombre de contrôleur 6 (Data Entry) pour les ajustements grossiers, et par le nombre 38 pour les ajustements fins.
Les dispositifs reçuant des messages NRPN sont répertoriés dans le manuel de l'utilisateur. Il est essentiel d'envoyer ensemble les messages LSB et MSB NRPN. Ils sont tous deux spécifiés dans le manuel du dispositif mais généralement au format hexadecimal. Si c'est effectivement le cas, reportez-vous à l'annexe C pour vous aider à transformer cette valeur au format hexadecimal.
SysEx
Les messages System Exclusive (SysEx) ont été définis dans la Specification MIDI pour permettre le contrôle de dispositifs individuels par MIDI. Le format des messages SysEx permet à presque n'importe qu'elle fonction d'être réalisée par MIDI, pour autant que le dispositif récepteur soit capable de traduire le message. Ceci permet à des dispositifs d'envoyer notamment des données de mémoire de samples audio, des dumps mémoires, des réglages de contrôleurs. Cela permet également aux contrôleurs d'un dispositif d'être contrôlés par un autre dispositif.
Il n'est pas possible de programmerer votre propre message SysEx avec le contrôleur Oxygen. Mais plusieurs messages SysEx utiles sont préprogrammés dans le clavier. Il est possible d'y acceder en assignant les CC MIDI appropriés à un contrôleur (voir Annexe A).
Un message SysEx n'est pas transmis sur un canal spécifique. Tous les messages SysEx contiennent un Device ID utilisé pour identifier les dispositifs et répondre au message SysEx. Tous les autres dispositifs sont ignorés. Si vous utilisez un message SysEx avec l'Oxygen, le canal global est ignorer. Lorsque vous enforcerez la touche Channel Assign, vous entrez un Device ID à la place. En effet, l'écran LCD affichera un nombre à 3 chiffres et non pas un nombre à deux chiffres précédé d'un "c".
Les Device ID sont de l'intervalle 00 à 127. 127 est le numéro de dispositif par défaut du contrôleur Oxygen. Ce réglage transmet le message SysEx à tous les dispositifs.
Il ne vous est pas possible de programmer les contrôleurs du clavier avec vos propres messages SysEx. Il existe des applications qui peuvent receivevoir un signal d'entrée MIDI et transmettre un message différent, spécifique par l'utilisateur. Vous pouvez programmer vos propres messages SysEx dans le logiciel de traduction, puis traduire les données entrantes en provenance du clavier dans des données SysEx, selon le contrôleur que vous utilisez.
12 Dépannage
Mon clavier M-Audio a soudainement cession de fonctionner après un fonctionnement sans probleme depuis l'installation.
- Éteignez l'unité et laisserez-la éteinte 10 secondes. Redémarrez votre ordinateur et réessayez. Si le problème persististe, il faut peut être réinstaller les pilotes de cette unité.
Mes pilotes apparaissent dans le Gestionnaire de péripériques selon lequel ils fonctionnent normalement, mais le clavier n'est reconnu paraucenounlogiciel.
- Win2000 et XP compte une limitation sur le nombre de pilotes de périhériques MIDI pouvant être installés au même moment. Toutefois, le système d'exploitation ne vous donnera aucune indication sur le fait que vous utilisiez le numéro maximal de pilotes - les pilotes s'installerment même s'il n'y a pas de problème.
- Pour régler ce problème, rendez-vous sur http://www.m-audio.com et localisez cette question. Vous trouverez un lien vers un fichier .exe qui résoudra le problème à votre place.
J'ai branché une pédale de sustain sur mon clavier M-Audio, mais elle fonctionne à l'envers.
- La polarité de la pédale de sustain est calculée par le clavier quand il est allumé. Quand vous allumez le clavier, celui-ci fait l'hypothèse que la pédale est en position "inactive". Donc, si vous voulez que la pédale soit inactive lorsqu'elle est l'achée, assurez-vous qu'elle est bien l'achée au moment où vous allumez le clavier.
Quand j'enforce une touche, il y a un-delai avant d'entendre un son.
- Ce décai est appelé "latence". La latence liée aux signaux MIDI est due au synthétiseur logiciel que vous utilisez. Les données MIDI sont seulement des données de contrôle. Elles sont lues par le synthétiseur logiciel. Le synthétiseur logiciel pratique alors un grand nombre de calculs complexes de façon à produit le son que vous entendez. Ce processus prend du temps. Si vous avez déjà une carte son ajusté, essayez de réinstaller ses pilotes les plus récents, ou essayez de réduire la taille des mémoires tampon du pilote audio.
Si you pensez avoir besoin d'une nouvelle carte son ou si elle doit etre mise a jour, veuillez visiter http://www.m-audio.com.
Pour davantage de fichiers, d'aide ou de pilotes pour ce produit, nous vous invitons à consulter la partie assistance (support) de notre site web principal :http://www.m-audio.com.
Si vous avez des questions ou si vous souhaitez faire des commentaires ou des suggestions a propos de ce produit ou de tout autre produit M-Audio, nous vous invitons à nous contacter directement à l'aide des informations suivantes :
M-Audio USA
tel (PC support): .0820 000 731 (0,12 Euros par minute)
tel (Mac support): 0820 391 191 (0,12 Euros par minute)
fax: 0172729052
Sales
tel: .0810 001 105 (Numero Azur)
e-mail: .info@m-audio-france.com
fax: 0172729052
web: http://www.m-audio-france.com/
M-Audio Japan
M-Audio garantit que les produits sont depourvus de defaults de matieres aux et fabrication, dans le cadre d'un usage normal et pour autant que le produit soit en possession de son acquireur original et que celui-ci soit enregistrred. Consultez www.m-audio.com/ warrantypour prendeprove connaissance des conditions et des limitations s'appliquant avoitre produit specifie.
Enregistrement de garantie
Merci d'enregistrer votre nouveau produit M-Audio. Le faire immédiatement permet à la fois de vous donner une couverture de garantie complète et d'aider M-Audio à développer et à fabriquer les produits de la plus grande qualité qui soit. Enregistrez-vous en ligne à www.m-audio.com/register pour receivevoir des mises à jour GRATUIDES du produit et pour avoir une chance de gagner des équipements GRATUIS M-Audio.13 Spécifications.
15 > Annexes
Annexe A : MIDI CC affectables
Curseurs et boutons rotatifs :
| MIDI CC | Description | Data 2 | Data 3 |
| 0-119 | MIDI CC standard | min | max |
| 120-127 | Messages de mode de canal | min | max |
| 128 | Sensibilité de la molette de pitch | min | max |
| 129 | Channel Fine Tune (réglage fin de canal) | min | max |
| 130 | Channel Coarse Tune (réglage grossier de canal) | min | max |
| 131 | Channel Pressure (pression de canal) | min | max |
| 132 | RPN grossier | RPN LSB | RPN MSB |
| 133 | RPN Fine (RPN fin) | RPN LSB | RPN MSB |
| 134 | NRPN grossier | NRPN LSB | NRPN MSB |
| 135 | NRPN fin | NRPN LSB | NRPN MSB |
| 136 | Master Volume GM* (volume principal GM) | min | max |
| 137 | Master Pan GM* (panoramaque principal GM) | min | max |
| 138 | Master Coarse Tune GM* (réglage grossier principal GM) | min | max |
| 139 | Master Fine Tune GM* (réglage fin principal GM) | min | max |
| 140 | Chorus Mod rate GM2* (ratio de modulation de chorus GM2) | min | max |
| 141 | Chorus Mod rate GM2* (profondeur de modulation de chorus GM2) | min | max |
| 142 | Feedback GM2* (réinjection GM2) | min | max |
| 143 | Send to Reverb GM2* (envoi dans la réverb GM2) | min | max |
| 144 | Pitch Bend | - | - |
| 255 | Controller Off*** (contrôleur désactivé) | - | - |
| | | |
Boutons et pédale :
| MIDI CC | Description | Data 1 | Data 2 | Data 3 |
| 0-119 | MIDI CC standard | - | Valeur de bascule 2 | Valeur de bascule 1 |
| 120-127 | Messages de mode de canal | - | Valeur de bascule 2 | Valeur de bascule 1 |
| 128 | Portée de la molette de pitch bend | - | Valeur de sensibilité | - |
| 129 | Channel Fine Tune (réglage fin de canal) | - | Tuning Amount (quantité de réglage) | - |
| 130 | Channel Coarse Tune (réglage grossier de canal) | - | Tuning Amount (quantité de réglage) | - |
| 131 | Channel Pressure (pression de canal) | - | Pressure Amount (quantité de pression) | - |
| 132 | RPN grossier | Valeur | RPN LSB | RPN MSB |
| 133 | RPN Fine (RPN fin) | Valeur | RPN LSB | RPN MSB |
| 134 | NRPN grossier | Valeur | NRPN LSB | NRPN MSB |
| 135 | NRPN fin | Valeur | NRPN LSB | NRPN MSB |
| 136 | Master Volume GM* (volume principal GM) | - | Volume LSB | Volume MSB |
| 137 | Master Pan GM* (panoramique principal GM) | - | Pan LSB | Pan MSB |
| 138 | Master Coarse Tune GM* (réglage grossier principal GM) | - | Réglage LSB | Réglage MSB |
| 139 | Master Fine Tune GM* (réglage fin principal GM) | - | Réglage LSB | Réglage MSB |
| 140 | Chorus Mod rate GM2* (ratio de modulation de chorus GM2) | - | Mod Rate (ratio de modulation) | - |
| 141 | Chorus Mod rate GM2* (profondeur de modulation de chorus GM2) | - | Profondeur de modulation | - |
| 142 | Feedback GM2* (réinjection GM2) | - | Feedback Level (niveau de réinjection) | - |
| 143 | Send to Reverb GM2* (envoi dans la reverb GM2) | - | Reverb Send Level (niveau d'envoi dans la reverb) | - |
| 144 | Pitch Bend | - | Pitch Shift LSB (décalage de pitch LSB) | Pitch Shift MSB (décalage de pitch MSB) |
| 145 | Program/Bank Preset (préroglage de programme/de banque) | Program (Programme) | Bank LSB (banque LSB) | Bank MSB (banque MSB) |
| 146 | MIDI CC (on/off) | MIDI CC | Button Press Value (valeur de pression de bouton) | Button Release Value (valeur de relâchement de bouton) |
| 147 | Note (on/off) | Note | Velocity Off (velocité désactivée) | Velocity On (velocité activée) |
| 148 | Note (bascule on/off) | Note | Velocity Off (velocité désactivée) | Velocity On (velocité activée) |
| 149 | MMC Command** (commande MMC) | - | Command select. (sLECTION de commande) | - |
| 150 | Reverb type GM2 * (type de réverb GM2) | - | Type | - |
| 151 | Reverb time GM2 * (temps de réverb GM2) | - | Time (temps) | - |
| 152 | Chorus type GM2* (type de chorus GM2) | - | Type | - |
| 153 | MIDI CC Decrement (décrément MIDI CC) | MIDICC | Minimum | Maximum |
| 154 | MIDI CC Increment (incrément MIDI CC) | MIDICC | Minimum | Maximum |
| 155 | Program Decrement (décrément programme) | - | Minimum | Maximum |
| 156 | Program Increment (incrément programme) | - | Minimum | Maximum |
| 255 | Controller Off*** (contrôleur désactivé) | - | - | - |
| | | | |
Annexe B - Diagramme de conversion hexadécimale
Tableau de conversion hexadécimal-decimal
| Valeur hexadécimale | Décimale Valeur | Hexadécimale Valeur | Décimale Valeur | Valeur hexadécimale | Décimale Valeur |
| 0 | 0 | 2B | 43 | 56 | 86 |
| 1 | 1 | 2C | 44 | 57 | 87 |
| 2 | 2 | 2D | 45 | 58 | 88 |
| 3 | 3 | 2E | 46 | 59 | 89 |
| 4 | 4 | 2F | 47 | 5A | 90 |
| 5 | 5 | 30 | 48 | 5B | 91 |
| 6 | 6 | 31 | 49 | 5C | 92 |
| 7 | 7 | 32 | 50 | 5D | 93 |
| 8 | 8 | 33 | 51 | 5E | 94 |
| 9 | 9 | 34 | 52 | 5F | 95 |
| 0A | 10 | 35 | 53 | 60 | 96 |
| 0B | 11 | 36 | 54 | 61 | 97 |
| 0C | 12 | 37 | 55 | 62 | 98 |
| 0D | 13 | 38 | 56 | 63 | 99 |
| 0E | 14 | 39 | 57 | 64 | 100 |
| 0F | 15 | 3A | 58 | 65 | 101 |
| 10 | 16 | 3B | 59 | 66 | 102 |
| 11 | 17 | 3C | 60 | 67 | 103 |
| 12 | 18 | 3D | 61 | 68 | 104 |
| 13 | 19 | 3E | 62 | 69 | 105 |
| 14 | 20 | 3F | 63 | 6A | 106 |
| 15 | 21 | 40 | 64 | 6B | 107 |
| 16 | 22 | 41 | 65 | 6C | 108 |
| 17 | 23 | 42 | 66 | 6D | 109 |
| 18 | 24 | 43 | 67 | 6E | 110 |
| 19 | 25 | 44 | 68 | 6F | 111 |
| 1A | 26 | 45 | 69 | 70 | 112 |
| 1B | 27 | 46 | 70 | 71 | 113 |
| 1C | 28 | 47 | 71 | 72 | 114 |
| 1D | 29 | 48 | 72 | 73 | 115 |
| 1E | 30 | 49 | 73 | 74 | 116 |
| 1F | 31 | 4A | 74 | 75 | 117 |
| 20 | 32 | 4B | 75 | 76 | 118 |
| 21 | 33 | 4C | 76 | 77 | 119 |
| 22 | 34 | 4D | 77 | 78 | 120 |
| 23 | 35 | 4E | 78 | 79 | 121 |
| 24 | 36 | 4F | 79 | 7A | 122 |
| 25 | 37 | 50 | 80 | 7B | 123 |
| 26 | 38 | 51 | 81 | 7C | 124 |
| 27 | 39 | 52 | 82 | 7D | 125 |
| 28 | 40 | 53 | 83 | 7E | 126 |
| 29 | 41 | 54 | 84 | 7F | 127 |
| 2A | 42 | 55 | 85 | | |
Annexe C - Données MIDI utiles
Instruments General MIDI
| Piano | Bass | Instruments à chanse | Effets synthé |
| 0 Piano acoustique | 32 Basse acoustique | 64 Saxo soprano | 96 FX 1 (pluie) |
| 1 Piano mécanique | 33 Basse jouée aux doigs | 65 Saxon alto | 97 FX 2 (bande son) |
| 2 Piano de concert électrique | 34 Basse électrique (médiator) | 66 Saxon ténor | 98 FX 3 (cristal) |
| 3 Piano Honky-tonk | 35 Basse Fretless | 67 Saxon baryton | 99 FX 4 (atmosphère) |
| 4 Piano Rhodes | 36 Basse slappée 1 | 68 Hautbois | 100 FX 5 (brilliance) |
| 5 Piano avec chorus | 37 Basse slappée 2 | 69 Cor anglais | 101 FX 6 (farfadets) |
| 6 Clavecin | 38 Synthé Basse 1 | 70 Basson | 102 FX 7 (échos) |
| 7 Clavicorde | 39 Synthé Basse 2 | 71 Clarinette | 103 FX 8 (science-fiction) |
| Percussions chromatiques | Cordes / orchestre | Tuyaux | Ethnique |
| 8 Célesta | 40 Violon | 72 Piccolo | 104 Sitar |
| 9 Glockenspiel | 41 Viole | 73 Flüte traversière | 105 Banjo |
| 10 Boîte à musique | 42 Violoncelle | 74 Flüte à bac | 106 Shamisen |
| 11 Vibraphone | 43 Contrebasse | 75 Flüte de Pan | 107 Koto |
| 12 Marimba | 44 Trémolo (cordes) | 76 Bris de verre | 108 Kalimba |
| 13 Xylophone | 45 Pizzicato (cordes) | 77 Shakuhachi | 109 Cornemuse |
| 14 Résonateurs tubulaires | 46 Harpe orchestraule | 78 Siflet | 110 Violon populaire |
| 15 Dulcimer | 47 Timbales | 79 Ocarina | 111 Shanoi |
| Orgue | Ensemble | Lead synthé | Percussifs |
| 16 Orgue Hammond | 48 Ensemble à cordes 1 | 80 Lead 1 (carré) | 112 Tintement de cloche |
| 17 Orgue percussif | 49 Ensemble à cordes 2 | 81 Lead 2 (dents de scie) | 113 Agogo |
| 18 Orgue Rock | 50 Synthé Cordes 1 | 82 Lead 3 (calliope) | 114 Cymbales |
| 19 Orgue d'église | 51 Synthé Cordes 2 | 83 Lead 4 (suspense) | 115 Percussion bois |
| 20 Orgue à arches | 52 Aaah en choeur | 84 Lead 5 (charango) | 116 Percussion Taiko |
| 21 Accordéon | 53 Oooh en choeur | 85 Lead 6 (voix) | 117 Tom mélodique |
| 22 Harmonica | 54 Voix de synthèse | 86 Lead 2 (dents de scie) | 118 Batterie électronique |
| 23 Accordéon de Tango | 55 Succès d'orchestre | 87 Lead 8 (lead+cuivres) | 119 Cymbales inversées |
| Guitare | Cuivres | Pad synthé | Effets sonores |
| 24 Guitare acoustique (cordes nylon) | 56 Trompette | 88 Pad 1 (new age) | 120 Frettes (guitare) |
| 25 Guitare acoustique (cordes acier) | 57 Trombone | 89 Pad 2 (chaud) | 121 Respiration |
| 26 Guitare électrique (jazz) | 58 Tuba | 90 Pad 3 (polysynthé) | 122 Ressac |
| 27 Guitare électrique (clean) | 59 Trompette muette | 91 Pad 4 (choeur) | 123 Gazouillis |
| 28 Guitare électrique (muted) | 60 Cor français | 92 Pad 5 (courbe) | 124 Sonnerie téléphone |
| 29 Overdrive (guitare) | 61 Section de cuivres | 93 Pad 6 (métallique) | 125 Hélicoptère |
| 30 Distorsion (guitare) | 61 Synthé Cuivre 1 | 94 Pad 7 (halo) | 126 Applaudissements |
| 31 Harmoniques (guitare) | 62 Synthé Cuivre 2 | 95 Pad 8 (balayage) | 127 Coup de feu |
Numeros de notes MIDI
| Octave (n) | Numéros de notes |
| Cn | C#n | Dn | D#n | En | Fn | F#n | Gn | G#n | An | A#n | Bn |
| -1 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
| 0 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 |
| 1 | 24 | 25 | 26 | 27 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | 35 |
| 2 | 36 | 37 | 38 | 39 | 40 | 41 | 42 | 43 | 44 | 45 | 46 | 47 |
| 3 | 48 | 49 | 50 | 51 | 52 | 53 | 54 | 55 | 56 | 57 | 58 | 59 |
| 4 | 60 | 61 | 62 | 63 | 64 | 65 | 66 | 67 | 68 | 69 | 70 | 71 |
| 5 | 72 | 73 | 74 | 75 | 76 | 77 | 78 | 79 | 80 | 81 | 82 | 83 |
| 6 | 84 | 85 | 86 | 87 | 88 | 89 | 90 | 91 | 92 | 93 | 94 | 95 |
| 7 | 96 | 97 | 98 | 99 | 100 | 101 | 102 | 103 | 104 | 105 | 106 | 107 |
| 8 | 108 | 109 | 110 | 111 | 112 | 113 | 114 | 115 | 116 | 117 | 118 | 119 |
| 9 | 120 | 121 | 122 | 123 | 124 | 125 | 126 | 127 | | | | |
Numeros des contrôleurs MIDI standard (CC MIDI)
00 Bank Select (selection banque)
01 Modulation
02 Breath Control (souffle)
03 Controller 3 (contrôleur 3)
04 Foot Control (contrôle pedale)
05 Porta Time (portamento)
06 Data Entry (entree de donnees)
07 Volume
08 Balance
09 Controller 9
10 Pan (panoramique, balance)
11 Expression
12 Effects Controller 1 (contrôleur d'effets 1)
13 Effects Controller 2
14 Controller 14
15 Controller 15
16 Gen Purpose 1 (usage général 1)
17 Gen Purpose 2
18 Gen Purpose 3
19 Gen Purpose 4
20 Controller 20
21 Controller 21
22 Controller 22
23 Controller 23
24 Controller 24
25 Controller 25
26 Controller 26
27 Controller 27
28 Controller 28
29 Controller 29
30 Controller 30
31 Controller 31
32 Bank Select LSB (selection de banque LSB)
33 Modulation LSB (modulation LSB)
34 Breath Control LSB (suffle LSB)
35 Controller 35
36 Foot Control LSB (pedale LSB)
37 Porta Time LSB (portamento LSB)
38 Data Entry LSB (entree de données LSB)
39 Channel Volume LSB (volume de canal LSB)
40 Balance LSB (balance LSB)
41 Controller 41
42 Pan LSB (panoramaque LSB)
43 Expression LSB (expression LSB)
44 Controller 44
45 Controller 45
46 Controller 46
47 Controller 47
48 Gen Purpose 1 LSB (usage général 1 LSB)
49 Gen Purpose 2 LSB
50 Gen Purpose 3 LSB
51 Gen Purpose 4 LSB
52 Controller 52
53 Controller 53
54 Controller 54
55 Controller 55
56 Controller 56
57 Controller 57
58 Controller 58
59 Controller 59
60 Controller 60
61 Controller 61
62 Controller 62
63 Controller 63
71 Resonance (résonance)
73 Attack Time (attaque)
74 Cut-off Frequency (fréquence de cut-off)
75 Controller 75
76 Controller 76
77 Controller 77
78 Controller 78
79 Controller 79
80 Gen Purpose 5
81 Gen Purpose 6
82 Gen Purpose 7
83 Gen Purpose 8
84 Portamento Control (contrôle portamento)
85 Controller 85
86 Controller 86
87 Controller 87
88 Controller 88
89 Controller 89
90 Controller 90
91 Reverb Depth (profondeur de réverb)
92 Tremelo Depth (profondeur de tremolo)
93 Chorus Depth (profondeur de chorus)
94 Celeste (désaccordage)
95 Phaser Depth (profondeur phaser)
96 Data Increment (données + 1)
97 Data Decrement (données - 1)
98 Non-Reg Param LSB (param LSB non standard)
99 Non- Reg Param MSB (param MSB non standard)
100 Reg Param LSB (param LSB standard)
101 Reg Param MSB (param MSB standard)
102 Controller 102
103 Controller 103
104 Controller 104
105 Controller 105
106 Controller 106
107 Controller 107
108 Controller 108
109 Controller 109
110 Controller 110
111 Controller 111
112 Controller 112
113 Controller 113
114 Controller 114
115 Controller 115
116 Controller 116
117 Controller 117
118 Controller 118
119 Controller 119
Messages de mode de canal
120 All Sound off (arrêt de tous lessons)
121 Reset All Controllers (arrêt de tous les contrôleurs)
122 Local Control (contrôle local)
123 All Notes Off (arrête de toutes les notes)
124 Omni Off
125 Omni On
Messages RPN supplémentaires
128 Pitch Bend sensitivity (sensibilité de la molette de pitch)
129 Fine Tune (réglage fin du pitch)
130 Coarse Tune (réglage grossier du pitch)
131 Channel Pressure (pression de canal)
Annexe E - Compatiibilité du Roland GS et du Yamaha XG NRPN avec le Roland JV/XP
| NRPN | NRPN | Données | Données |
| MSB | LSB | MSB | LSB |
| CC99 | CC98 | CC06 | CC38 |
| 01 | 08 | 00-7F | n/a (-64 - 0 - +63) Vibrato Rate (ratio de vibrato) (changement relatif) |
| 01 | 09 | 00-7F | n/a (-64 - 0 - +63) Vibrato Depth (profondeur de vibrato) (changement relatif) |
| 01 | 0A | 00-7F | n/a (-64 - 0 - +63) Vibrato Delay (retard de vibrato) (changement relatif) |
| 01 | 20 | 00-7F | n/a (-64 - 0 - +63) Filter Cutoff Freq. (fréquence de coupure du filtre) (changement relatif) |
| 01 | 21 | 00-7F | n/a (-64 - 0 - +63) Filter Resonance (résonance de filtre) (changement relatif) |
| 01 | 63 | 00-7F | n/a (-64 - 0 - +63) EG (TVF&TVA) Attack Time (attaque) (changement relatif) |
| 01 | 64 | 00-7F | n/a (-64 - 0 - +63) EG (TVF&TVA) Decay Time (décroissance) (changement relatif) |
| 01 | 66 | 00-7F | n/a (-64 - 0 - +63) EG (TVF&TVA) Release Time (temps de relâchement) (changement relatif) |
| 14 | 00-7F | 00-7F | n/a (-64 - 0 - +63) Drum Filter Cutoff Freq. (fréquence de coupure du filtre de batterie) (changement relatif)* |
| 15 | 00-7F | 00-7F | n/a (-64 - 0 - +63) Drum Filter Resonance (résonance du filtre de batterie) (changement relatif)* |
| 16 | 00-7F | 00-7F | n/a (-64 - 0 - +63) Drum EG Attack Rate (ratio d'attaque EG de batterie) (changement relatif)* |
| 17 | 00-7F | 00-7F | n/a (-64 - 0 - +63) Drum EG Decay Rate (ratio de décroissance EG de batterie) (changement relatif)* |
| 18 | 00-7F | 00-7F | n/a (-64 - 0 - +63) Drum Instrument Pitch Coarse (pitch grossier de batterie) (changement relatif) |
| 19 | 00-7F | 00-7F | n/a (-64 - 0 - +63) Drum Instrument Pitch Fine (pitch fin de batterie) (changement relatif)* |
| 1A | 00-7F | 00-7F | n/a (0 - Maxi) Drum Instrument Level (niveau d'envoi de chorus de batterie) (changement absolu)** |
| 1C | 00-7F | 00-7F | n/a (Aléatoire, L>C>R) Drum Instrument Panpot (niveau panoramicique de batterie) (changement absolu) |
| 1D | 00-7F | 00-7F | n/a (0 - Maxi) Drum Instrument Reverb Send Level (niveau d'envoi de réverbération de batterie) (changement absolu)** |
| 1F | 00-7F | 00-7F | n/a (0 - Maxi) Drum Instrument Chorus Send Level (niveau d'envoi de chorus de batterie) (changement absolu)** |
| 1F | 00-7F | 00-7F | n/a (0 - Maxi) Drum Instrument Variation Send Level (niveau d'envoi de variation de batterie) (changement absolu)** |
| *ajouté par Yamaha XG;**modifié du-delai à la variation par Yamaha XG |
Annexe F - Types de chorus et de réverbération General MIDI
Types de réverbération
0: Small Room (petite piece)
1: Medium Room (pièce moyenne)
2: Large Room (grande pierce)
3: Medium Hall (salle moyenne)
4: Large Hall (grande salle)
7: Plate (plaque)
Types de chorus
