B77mkII - Enregistreur de bande STUDER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enregistreur de bande magnétique à bobines
Marque	STUDER
Modèle	B77mkII
Fabricant	Studer Revox, Suisse
Année de conception	Années 1980
Dimensions (L x P x H)	430 mm x 440 mm x 200 mm
Poids	15 kg (environ)
Alimentation électrique	110-240 V, 50/60 Hz, consommation ~100 W
Vitesses de défilement	19 cm/s (7,5 ips) et 38 cm/s (15 ips)
Nombre de pistes	2 pistes (stéréo)
Rapport signal/bruit (pondéré)	66 dB à 19 cm/s, 65 dB à 38 cm/s
Fonctions principales	Enregistrement, lecture, avance rapide, rembobinage, pause, arrêt, compteur de bande
Entrée ligne	Entrée asymétrique RCA, sensibilité 100 mV
Sortie ligne	Sortie asymétrique RCA, niveau ajustable
Bobinage	Bobines jusqu'à 26,5 cm de diamètre (10,5 pouces)
Tête magnétique	Têtes d'enregistrement et de lecture séparées, ajustables
Entretien et nettoyage	Nettoyage régulier des têtes et du chemin de bande avec alcool isopropylique
Pièces détachées et réparabilité	Disponibles encore aujourd'hui, moteurs de bobinage et cabestan, têtes, courroies, etc.
Informations générales	Appareil professionnel robuste, compatible avec les normes NAB et CCIR

FOIRE AUX QUESTIONS - B77mkII STUDER

Comment enfiler la bande sur le STUDER B77mkII ?

Passez la bande du bobineau débiteur vers le guide, autour du cabestan et du galet presseur, puis vers le bobineau récepteur. Consultez le schéma au dos du capot pour plus de détails.

Pourquoi la bande se déforme-t-elle à la lecture ?

Cela peut venir d'une tête d'effacement encrassée, d'une tension de bande incorrecte ou d'un cabestan sale. Nettoyez les têtes et ajustez la tension via le réglage de freinage.

Comment sélectionner la vitesse de défilement ?

Utilisez le commutateur situé sur le panneau avant : position 19 cm/s (7,5 ips) pour une durée plus longue, 38 cm/s (15 ips) pour une meilleure qualité sonore.

Que faire si le moteur de bobinage ne tourne pas ?

Vérifiez la courroie de transmission et les fusibles. Si le moteur est défectueux, remplacez-le par une pièce d'origine (réf. 1.077.100).

Comment nettoyer les têtes magnétiques ?

Utilisez un coton-tige imbibé d'alcool isopropylique à 90 % et frottez doucement la surface des têtes. Évitez tout contact avec les parties mécaniques.

Mon enregistrement est très faible, que vérifier ?

Contrôlez le niveau d'entrée et le réglage du courant de prémagnétisation (bias). Consultez le tableau des valeurs de bias dans la notice (chapitre 9).

Comment synchroniser l'enregistreur avec un projecteur de diapositives ?

La version spéciale B77 avec synchronisateur permet de déclencher le projecteur via un signal pilote. Branchez le câble synchro et réglez le niveau.

Quel câble utiliser pour la sortie audio ?

Utilisez un câble RCA standard. Les impédances de sortie sont faibles (600 ohms), adaptées à une table de mixage ou un ampli.

Où trouver des pièces détachées pour le B77mkII ?

Les pièces comme les têtes, courroies et moteurs sont encore disponibles auprès de fournisseurs spécialisés comme Revox North America ou sur des sites de pièces vintage.

Le compteur de bande ne fonctionne pas, pourquoi ?

Le compteur est mécanique et peut être grippé. Démontez le panneau et lubrifiez l'axe avec une goutte d'huile légère.

MODE D'EMPLOI B77mkII STUDER

CHAPITRE 8 Liste des pièces détachées

Page

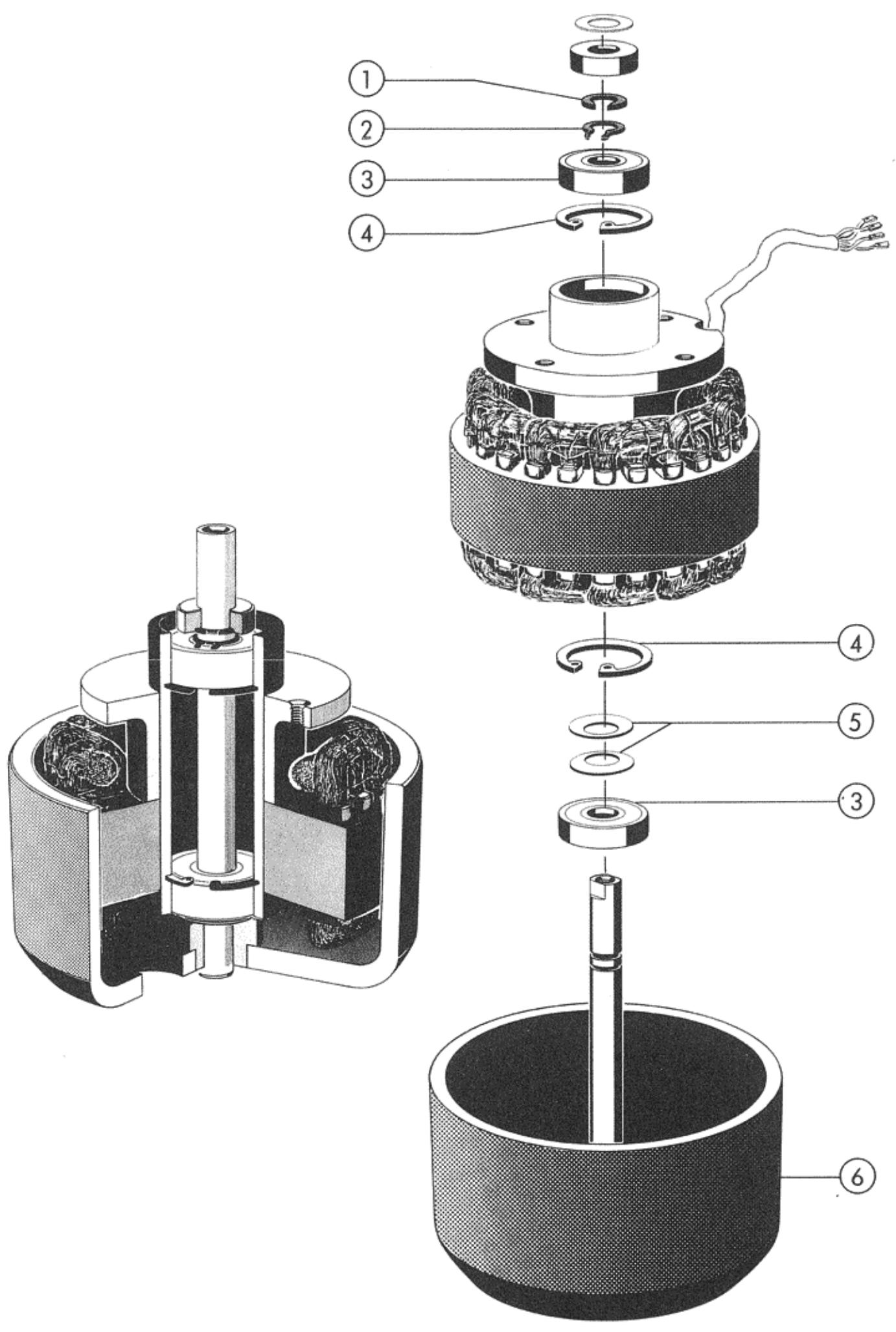

Moteur de bobinage

Moteur de cabestan

Mécanisme de bande

Unité de boutons-poussoirs

Système de freinage

Assemblage de têtes

Unité de commande

Moteur de bobinage

Moteur de cabestan

Mécanisme de bande

Unité de boutons-poussoirs

Système de freinage

Assemblage de têtes

Section de fonctionnement

Moteur de bobinage

Moteur de cabestan

Mécanisme du transport

Bloc des touches

Agrégat des freins

Châssis de défilement

Unité de commande

8/2

8/4

8/6

8/10

8/12

8/14

8/16

CHAPITRE 9 Versions spéciales

B77 avec synchronisateur de diapositives

(d'après ASA-A, enregistrement-lecture)

2 pistes

à 19 cm/s

à 38 cm/s

66 dB

65 dB

Réglage du bias :

	ΔU-19 cm/s	ΔU-38 cm/s
REVOX 601	4 dB	2 dB
REVOX 621	4 dB	2,5 dB
REVOX 631	6 dB	4 dB

Réglage du bias :

Δ U - 7,5 ips

U - 15 ips

REVOX 601

4 dB

2 dB

REVOX 621

4 dB

2,5 dB

REVOX 631

6 dB

4 dB

Ajustement du courant de prémagnétisation :

ΔU - 19 cm/s, ΔU - 38 cm/s

REVOX 601 : 4 dB

2 dB

REVOX 621 : 4 dB

2,5 dB

REVOX 631 : 6 dB

4 dB
