DELTA66 - Carte son M-AUDIO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Interface audio professionnelle
Caractéristiques techniques principales	6 entrées analogiques, 6 sorties analogiques, 1 entrée numérique S/PDIF, 1 sortie numérique S/PDIF, 24 bits/96 kHz
Alimentation électrique	Alimentation par adaptateur secteur inclus
Dimensions approximatives	30 x 20 x 5 cm
Poids	1,2 kg
Compatibilités	Compatible avec Windows et macOS, prise en charge des principaux logiciels de production audio
Fonctions principales	Enregistrement et lecture audio multipiste, monitoring direct, connectivité MIDI
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles auprès du fabricant
Sécurité	Utiliser dans un environnement sec, éviter les chocs électriques, ne pas exposer à l'humidité
Informations générales utiles	Vérifier la compatibilité avec votre système avant l'achat, lire le manuel d'utilisation pour une configuration optimale

FOIRE AUX QUESTIONS - DELTA66 M-AUDIO

Comment installer le M-AUDIO Delta 66 sur mon ordinateur ?

Pour installer le M-AUDIO Delta 66, commencez par télécharger les pilotes appropriés depuis le site officiel de M-AUDIO. Ensuite, branchez la carte son à votre ordinateur, exécutez le programme d'installation des pilotes et suivez les instructions à l'écran.

Pourquoi mon M-AUDIO Delta 66 ne produit-il aucun son ?

Vérifiez d'abord que la carte son est correctement installée et que les pilotes sont à jour. Assurez-vous également que le volume de sortie n'est pas réglé sur zéro et que les câbles sont correctement branchés.

Mon M-AUDIO Delta 66 est reconnu par l'ordinateur mais ne fonctionne pas avec mon logiciel de musique. Que faire ?

Assurez-vous que le M-AUDIO Delta 66 est sélectionné comme périphérique audio dans les paramètres de votre logiciel de musique. Vérifiez également les paramètres de latence et de buffer.

Comment résoudre les problèmes de latence avec le M-AUDIO Delta 66 ?

Pour réduire la latence, essayez de diminuer la taille du buffer dans les paramètres de votre logiciel de musique. Vous pouvez également mettre à jour vos pilotes ou vérifier les paramètres de votre système d'exploitation.

Est-ce que le M-AUDIO Delta 66 fonctionne avec Windows 10 ?

Oui, le M-AUDIO Delta 66 est compatible avec Windows 10, mais assurez-vous d'installer les derniers pilotes disponibles pour garantir un fonctionnement optimal.

Comment configurer les entrées et sorties du M-AUDIO Delta 66 ?

Vous pouvez configurer les entrées et sorties du M-AUDIO Delta 66 via le panneau de contrôle de votre système d'exploitation ou directement dans les paramètres audio de votre logiciel de musique.

Le M-AUDIO Delta 66 fonctionne-t-il avec des systèmes Mac ?

Oui, le M-AUDIO Delta 66 est compatible avec les systèmes Mac, mais assurez-vous d'utiliser les pilotes appropriés pour votre version de macOS.

Que faire si le M-AUDIO Delta 66 chauffe pendant l'utilisation ?

Si votre M-AUDIO Delta 66 chauffe, assurez-vous qu'il est bien ventilé et qu'il n'est pas placé dans un espace confiné. Évitez de le surcharger avec des signaux audio trop forts.

Comment nettoyer le M-AUDIO Delta 66 ?

Pour nettoyer le M-AUDIO Delta 66, utilisez un chiffon doux et sec. Évitez d'utiliser des produits chimiques ou des liquides qui pourraient endommager les composants internes.

MODE D'EMPLOI DELTA66 M-AUDIO

Qu'y a-t-il dans la boîte ? 2

À propos de l'interface d'enregistrement numérique Delta 66 .2

Caracteristiques et fonctions 2

Configuration minimale 3

Boitier de connexion - Face avant 3
Boitier de connexion - Face arrête 3
Carte PCI 3

Instructions de départ 4

Installation matérielle 5

Installation physique de la carte Delta 66: 5

Installation des pilotes sous Windows 6

Installation sous Windows 98 6
Installation sous Windows 95 7
Installation sous Windows NT 8

Installation des pilotes sous Macintosh 8

Vérification de l'installation des pilotes Windows 9

Vérification de l'installation du logiciel «Delta Control Panel» 10

Présentation de la Delta 66 11

Entrées/sorties analogiques de la Delta 66 11
Mélangeur de回头 numérique («Monitor Mixer») 12
"Patchbay/Router"(Routeur) 12
Synchronisation 12

Utilisation de la Delta 66 avec des logiciels audio 13

Logiciel «Control Panel» de la Delta 66 16

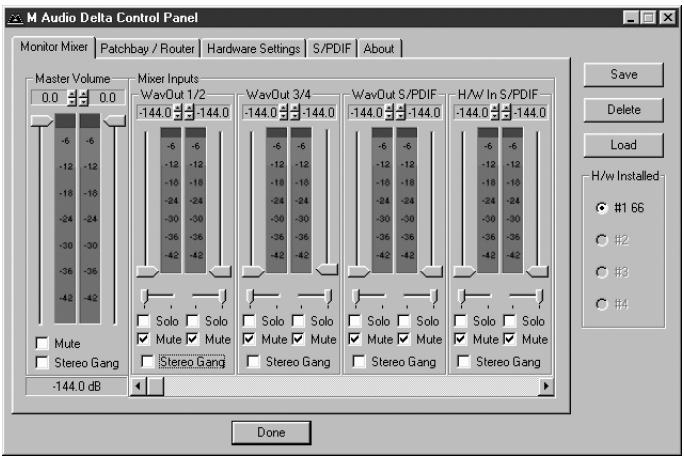

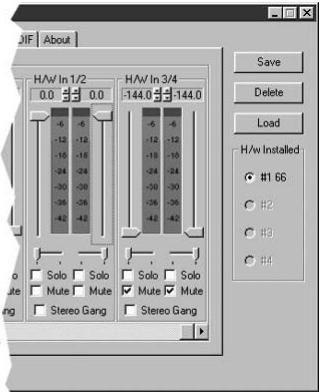

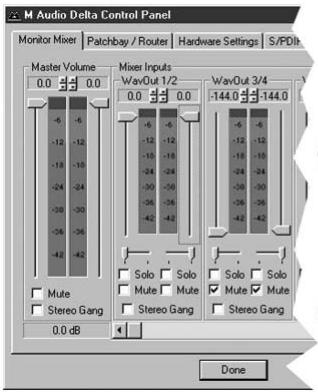

Onglet «Monitor Mixer»: 17

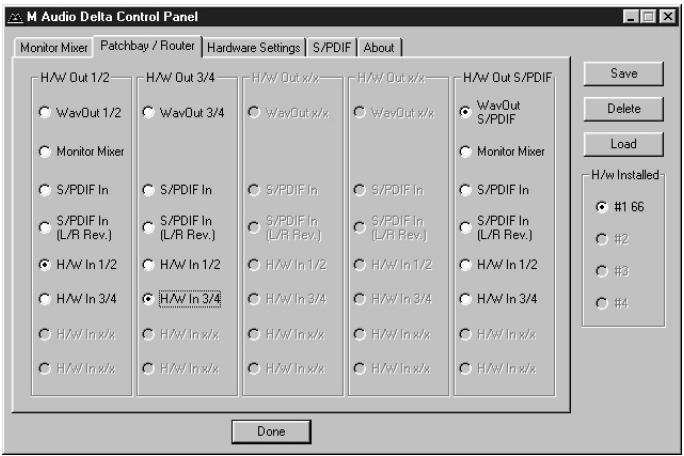

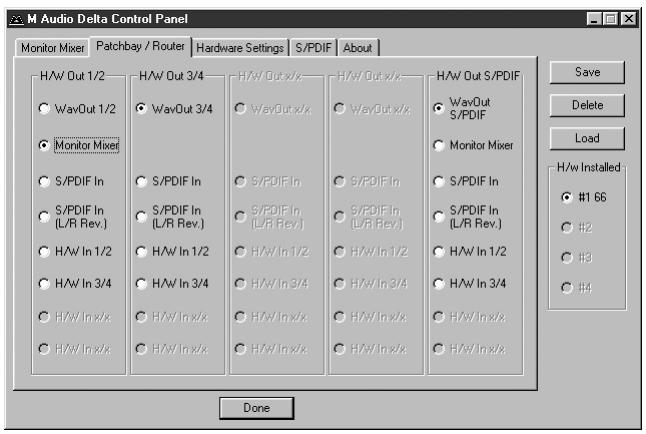

Onglet «Patchbay/Router» 20

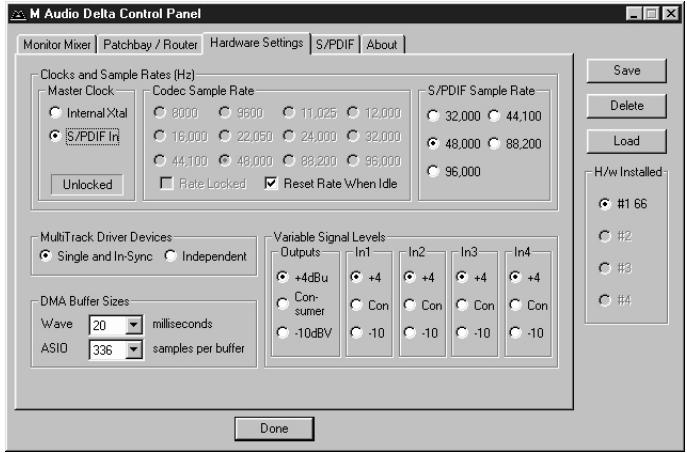

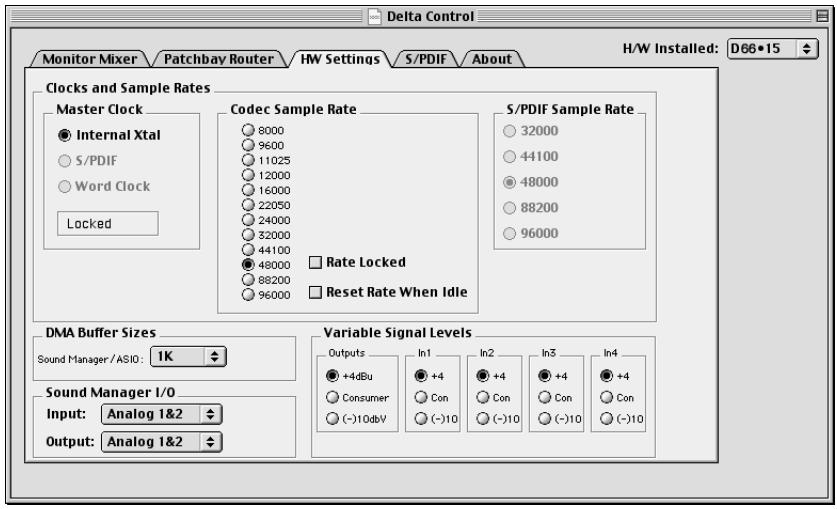

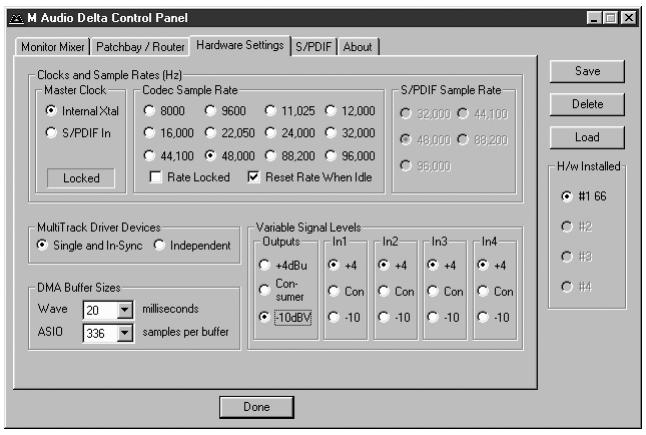

Onglet Hardware Settings 22
Onglet S/PDIF 25
Onglet About 27
Touches «Save», «Delete», «Load»; touches «H/W Installed» .27

Exemples d'enregistrement au moyen de la carte Delta 66 28

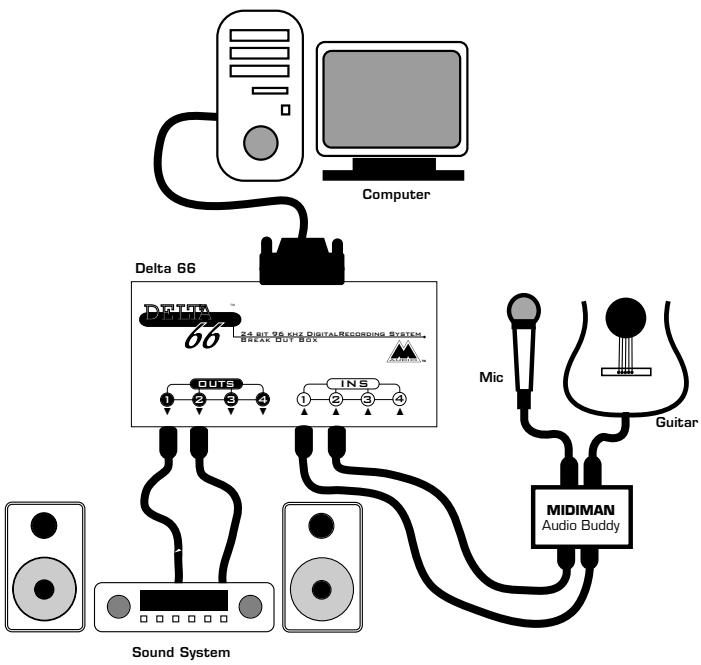

Configuration type n^1 29
Configuration type n^2 35
Configuration type n^3 39

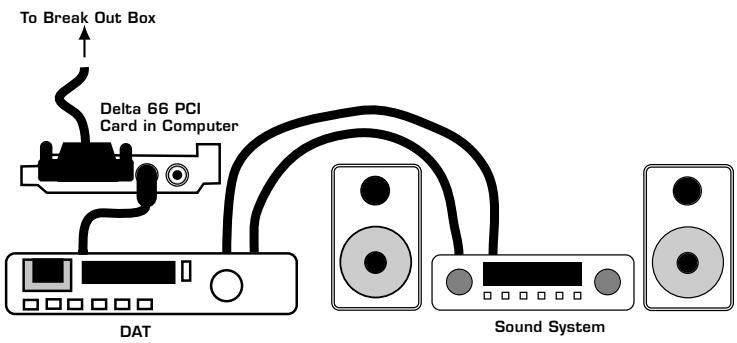

Transfert de données audio de la Delta 66 à une platine DAT avec retard par le DAT 41

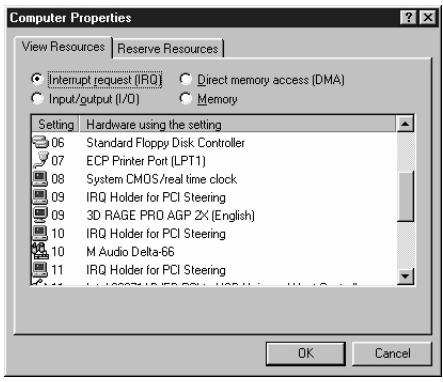

Assistance 43
Assistance - Questions/Reponses 46
Annexe A - Caracteristiques techniques 48
Annexe B - En cas d'utilisation d'une console de mixage externe 49

Introduction

Merci d'avoir besoin l'interface d'enregistrement numérique Delta 66, conçue et fabriquée par M Audio™. Mème si vous n'étés pas novice en matière d'enregistrement audionumérique, veuilles prendre quelques minutes pour dire ce mode d'emploi. Il renferme de nombreuses consignes d'installation de la carte interface et des logiciels qui l'accompagnent et vous renseigne sur toutes les fonctions et caractéristiques de la Delta 66. Vous allez rapidement découvert que la Delta 66 est l'élement le plus important de votre système d'enregistrement numérique.

Qu'y a-t-il dans la boite ?

Éléments de la boîte de la Delta 66:

• Ce mode d'emploi.
  Le boitier de connexion de la Delta 66:
  La carte PCI Delta 66 à connecter dans l'ordinateur.
• Un cable Sub-D 15 broches/Sub-D 15 broches.
• CD contenant les pilotes et le logiciel «Delta Control Panel» pour Windows 98/95/NT et Macintosh OS 8.5.1 ou supérieur.
• La carte de garantie M Audio™.

À propos de l'interface d'enregistrement numérique Delta 66

La Delta 66 est une carte d'enregistrement numérique à 6 entrées et 6 sorties. Les quatre entrées et sorties analogiques accompagnées de l'entrée/sortie S/PDIF coaxiale vous permettent d'obtenir une qualité sonore optimale avec une résolution de 24 bits et des fréquences d'échantillonnage de 8 kHz à 96 kHz. Vous pouvez relier un signal niveau ligne provenant d'un instrument, d'une console de mixage ou d'un préamplificateur aux connecteurs jacks stéreo situées sur le boîtier de connexion de la Delta 66. Adaptez ensuite les niveaux d'entrée et de sortie nominaux au moyen des éclecteurs de niveau individuels +4, consommateur ou -10. Vous pouvez par ailleurs enregistrer un signal audionumérique provenant d'une platine DAT, CD ou MiniDisc ou d'un convertisseur A/N externe par le biais de l'entrée S/PDIF externe de la Delta 66 située sur la carte PCI. L'affection des entrées/sorties et les réglages matériels de la carte s'effectuent au niveau du logiciel «Delta Control Panel».

La puce intégrée dans la carte PCI de la Delta 66 héberge un veritable mélangeur numérique. Piloté par le logiciel «Delta Control Panel» fourni, il offre toutes les configurations de routage nécessaires (panoramiques, «Solo», «Mute» et réglage de tous les niveaux stéreo, gauche et droit).

\section*{Caracteristiques et fonctions}

• Interface d'enregistrement audio «Full Duplex » 24 bits/96 kHz à 6 entrées/6 sorties.

• Carte PCI plus boftier de connexion externe.

• 4 E/S analogiques au format jack symétrique 6,35 ~mm , permettant de travailler avec des signaux symétriques ou asymétriques.
  E/S analogiques configurable à niveaux +4dBu, Consumer et -10dBV.
• Plage dynamique supérieure à 103dB.
• Traitément 24 bits/96 kHz sur tous les bus audio.
• Mélangeur numérique complet avec fonctions de routage et de monitoringe pilotées par le logiciel «Delta Control Panel».
• Possibilité de coupler plusieurs cartes Delta grâce à une synchronisation à l'échantillon près.
• Pilotes multicarte Windows 95/98 avec multicarte ASIO1 et ASIO2, pilotes GSIF et EASI inclus; Multicarte Windows NT et des pilotes Mac OS avec ASIO 1&2 aussi inclus.

Configuration minimale

• Windows 95, Windows 98, Mac OS 8.5.1 ou supérieur.
• Pentium II 266MHz (opérations à 96kHz). Pentium 200 MMX (opérations à 48kHz ou moins).
• 128 MB de PC100 RAM (opérations à 96kHz). 64MB SDRAM (opérations à 48kHz ou moins)
• Mac G3 ou accélérateur G3 avec 64 MB de RAM (128 commande). Les Power PC les plus rapides fonctionnent sans problème.
• UDMA EIDE ou SCSI HDD rapide est recommendé.

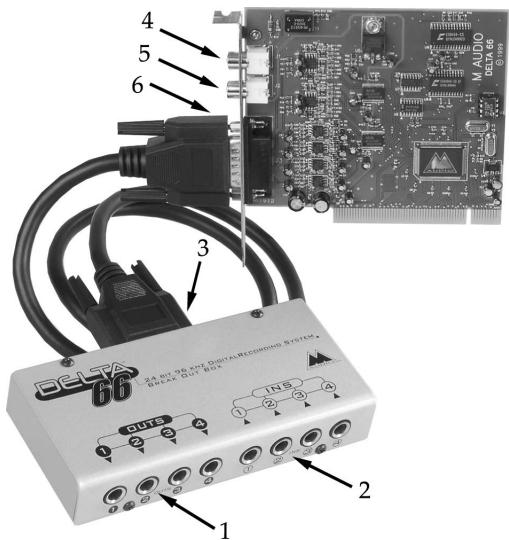

Boîtier de connexion - Face avant

1. Sorties analogiques 1 à 4 : Sorties audio analogiques sur embases jacks femelles pouvant être reliées à diverses sources externes. Ces embases peuvent receiveoir des jacks 6,35 mm stéreo (TRS, symétrique) ou mono (TS, asymétrique).
2. Entrées analogiques 1 à 4 : Entrées analogiques sur embases jacks femelles pouvant reprendre le signal de diverses sources externes. Ces embases peuvent receivevoir des jacks 6,35 mm stéreo (TRS, symétrique) ou mono (TS, asymétrique).

Boitier de connexion - Face arrêté

1. Connecteur pour cable de liaison à la carte PCI : Connecteur de type Sub-D 15 broches permettant de relier le boîtier de connexion externe à la carte PCI par le biais du cable fourni.

Carte PCI

1. Entrée S/PDIF coaxiale : Connecteur RCA pouvant receivevoir un signal S/PDIF stéreo provenant d'une source audionumérique S/PDIF coaxiale (platine DAT ou MiniDisc ou convertisseur A/N externe, par exemple).

1. Sortie S/PDIF coaxiale : Connecteur RCA permettant de transmettre un signal S/PDIF stéreo à un apparéil numérique S/PDIF coaxial (platine DAT ou MiniDisc ou convertisseur N/A externe, par exemple).
2. Connecteur pour cable de liaison : Connecteur Sub-D 15 broches permettant de relier la carte PCI au boîtier de connexion externe.

Instructions de départ

Voici les principales étapes à suivre pour commencer à utiliser votre Delta 66 :

1. Installez la carte dans l'ordinateur et connectez-la au boîtier de connexion de la Delta 66 (voir "Installation matérielle").
2. Démarrez Windows et attendez jusqu'à ce que l"Assistant Ajout de nouveau matériel" vous demande les pilotes de la Delta 66. Installez les pilotes et le logiciel de contrôle de la carte Delta (voir "Installation logicielle").
3. Si vous possédez un ordinateur Macintosh, glissez l'extension Delta dans votre dossier d'extensions. Glissez également le pilote ASIO correspondant dans le dossier ASIO de votre logiciel audio. Redémarrez votre ordinateur. Si votre logiciel n'utilise pas les pilotes ASIO, configurez le Sound Manager afin qu'il utilise la Delta comme entrée et sortie (voir la section d'installation des pilotes sur Mac).

4. Configurez votre logiciel audio pour qu'il utilise la Delta 66 comme dispositif d'E/S audio (voir “Utilisation de la Delta 66 avec votre logiciel audio” et consultez également le manuel du logiciel).

5. Branchez vos apparéls analogiques ou numériques (consultez la section "Exemples d'enregistrement au moyen de la carte Delta 66"). Configurez le logiciel Delta Control Panel en fonction des paramètres de reproduction et d'enregistrement souhaités.

Installation matérielleInstallation physique de la carte Delta 66 :

1. Éteignez l'ordinateur.
2. Déposez le capot de l'ordinateur et placez l'ordinateur de façon à ce que vous ayez accès aux ports PCI.
3. Sélectionnez le port PCI dans lequel vous souhaitez placer la carte Delta 66. Veillez à ce qu'il s'agisse bien d'un port PCI. Si vous ne savez pas ce que signifie le terme "port PCI", veillez vous reporter au mode d'emploi de votre ordinateur. Les ports PCI se distinguent des ports ISA dans le sens où ils sont plus courts et placés plus en arrêté sur la carte maitresse (attention : certains ordinateurs récents ne proposent que des ports PCI).
4. Avant de-retirer la Delta 66 de son emballage antistatique, veuillez toucher le boitier métallique de l'alimentation de l'ordinateur afin d'évacuer l'électricité statique accumulée par votre corps. Vous pouvez par ailleursmettre à votre poignet une bande de mise à la masse afin de s'assurer que l'électricité statique accumulée en vous s'est bien déchargée.
5. Retirez le cache en métal protégeant l'accès au port PCI à l'arrête de l'ordinateur. Ce cache est généralement visse à l'ordinateur.
6. Placez la carte Delta 66 au-dessus du port PCI souhaité, puis insérez-la délicatement dans le port en tenant la carte bien droite. Appuyez délicatement mais fermement sur la carte jusqu'à ce qu'elle s'enclenche parfaîtrement dans le port. Si la carte a du mal à s'enclencher, imprimez-lui un léger mouvement de va-et-vient.
7. Une fois la carte installée dans son port, vissez la Delta 66 dans l'armature de l'ordinateur au moyen de la vis retiree a I'etape 5.
8. Replacez enfin le capot de l'ordinateur.

Alors, tout en laissant votre ordinateur étèint, il est temps de faire la connexion du boîtier externe de la Delta 66 jusqu'à la carte PCI Hôte que vous venez d'installer: Vous ne devez dansaucen cas faire le lien du boîtier de connexion avec l'ordinateur lorsque celui-ci est allumé. Vous pourriez ainsi endommager la carte PCI et annuler la garantie. Eteignez vosere ordinateur.

1. Placez le boîtier de connexion de la Delta 66 dans un endroit accessible et sur. Vous avez aussi la possibilité de monter le boîtier sur un rack de 19". Pour ce faire, fixez le boîtier de la Delta 66 sur un adaptateur rack universel à l'aide d'une vis de 5 mm (l'orifice de montage est situé en dessous du boîtier).
2. Reliez l'une des extrémité du cable informatique fourni au connecteur Sub-D 15 broches du boîtier de connexion externe.
3. Reliez ensuite l'autre extrémité du cable informatique au connecteur Sub-D 15 broches de la carte PCI Delta 66 enchée dans votre ordinateur.

Installation des pilotes sous Windows

Le système Delta 66 est fourni avec un CD d'installation pour Windows 98/95/NT et Macintosh. Ceui-ci contient tous les pilotes Windows, tous les pilotes Macintosh (avec ASIO) ainsi que le logiciel « Delta Control Panel » Pour proceeder à l'installation sur votre système, suivez les étapes ci-dessous :

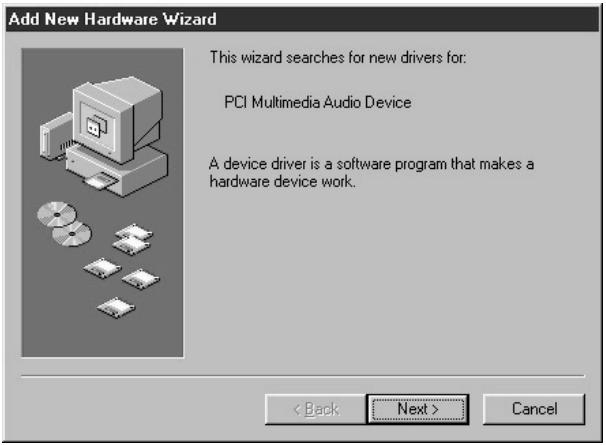

Installation sous Windows 98

1. Une fois la carte Delta 66 installée, redémarrez l'ordinateur puis lancez Windows. Lors de la phase de démarriage, l'assistant «Ajout d'un nouveau matériel» déetecte automatiquement un nouveau périphérique (voir ci-dessous). Cliquez sur le bouton «Suisant».
2. L'assistant «Ajout d'un nouveau péripérisque» « you » « Rechercher le pilote le plus approprié à sauter péripérisque » est « sélectionnée » par « défaut. Cliquez sur le bouton «Suvient ».
3. Lors de votre recherche d'un endroit d'implantation, Windows vous propose une sélection prédéterminé d'endroits. Soyez certain de sélectionner seulement la boîte qui indique «Choisissez un lien». Insérez le CD dans le lecteur CD-ROM. Tapez la dette correspondant à votre lecteur CD-ROM (dans cet exemple, D:) et le chemin d'accès aux pilotes de la Delta : D:\Deltafta Products\Deltafta98. Cliquez sur le bouton «Suviant»".
4. Windows you indique qu'il a repéré la M Audio Delta 66. Cliquez sur le bouton «Suvant»>.
5. Windows est à présent prét à installer les pilotes depuis l'endroit indiqué. Cliquez sur le bouton «Suvant»'. Windows se met alors à copier les fichiers de pilotes (la progression de la copie est indiquée à l'écran).
6. Un message vous indique ensuite que Windows a terminé l'installation des

pilotes. Cliquez sur le bouton «Terminer». Vote Delta 66 est à présent fonctionnelle.

Une fois l'installation faite, Windows vous demandera suturement de redémarrer votre ordinateur. Si le cas se présente, retirez le CD du lecteur CD et appuyez sur «Oui». Lorsque le système aura redémarré, vous pourrez enfin utiliser votre Delta 66.

Installation sous Windows 95

1. Une fois la carte Delta 66 installée dans son port PCI, relancez l'ordinateur et lancez Windows. Lors de la phase de démarrage, Windows détecte automatiquement un nouveau périphérique.
2. Choiser l'installation « pilote fourni par le fabricant », puis cliquez sur la touche «OK».
3. Le message «Installation à partir du disque » vous proposera de copier les fichiers du lecteur A:. Insérez le CD dans le lecteur CD-ROM. Tapez la dette correspondant à votre lecteur CD-ROM (dans cet exemple, D:) et le chemin d'accès aux pilotes de la Delta : D:\Deltafta Products\Deltafta98 (ces pilotes s'utilisent également sous Windows 95). Cliquez sur le bouton «Suviant».
4. La copie des fichiers est maintainant en cours. Windows devrait montrer l'etat de copie des fichiers. Une fois terminé, votre Delta 66 sera prête à fonctionner.

Une fois l'installation faite, Windows vous demandera suturement de redémarrer

votre ordinateur. Si le cas se présente, retirez le CD du lecteur CD et appuyez sur «Oui». Lorsque le système aura redémarré, vous pourrez enfin utiliser votre Delta 66.

Installation sous Windows NT

1. ÀpRES l'installation de la carte Delta 66, démarrez votre système.
2. Aller dans le menu Demarrer, ensuite Paramètres et choisissez le Panneau de configuration. Cliquez deux fois sur l'icone «Multimédia». Choisissez l'onglet «Péripériques» et cliquez sur la touche «Ajouter».
3. L'option «Pilote non listed ou mis à jour» sera en évidence dans le haut de liste. Cliquez sur le bouton «OK».
4. Le message «Installer le pilote» vous demandera d'insérer le CD contenant les pilotes et vous proposera le parcours A.: Insérez le CD dans le lecteur CD-ROM. Tapez la lecture correspondant à votre lecteur CD-ROM (dans cet exemple, D:) et le chemin d'accès aux pilotes de la Delta : D:\Deltafta Products\DeltaNT. Cliquez sur le bouton «OK».
5. Le pilote « M Audio Delta Interface Card » apparaitra dans la boîte de dialogue « Ajout d'un pilote non listed ou mis à jour ». Cliquez sur le bouton «OK».
6. Windows NT you demandera de redémarrer votre ordinateur pour faire en sorte que les changements soient effectifs. Choisissez «Redémarrer maintainant». Une fois redémarré, vous pourrez enfin utiliser votre Delta 66.

Installation des pilotes sous Macintosh

1. Ouvrez le Dossier Système du disque dur de votre Macintosh. Localisez-y le dossier Extensions.
2. Sur votre CD de pilotes, ouvrez le dossier Delta Products, ensuite le dossier Delta 66. Cliquez sur le fichier d'extension "Delta 66 Driver" et glissez-le dans votre dossier Extensions.
3. Si vous utilisez un logiciel de musique qui utilise des pilotes ASIO, vous trouvrez un dossier ASIO dans le dossier du logiciel. Le dossier Mac Delta Drivers contient trois pilotes ASIO pour votre carte Delta 66 ASIO. Utilisez le pilote «ASIO2 Delta 66» pour l'application Cubase version 4x. Utilisez le pilote «ASIO Delta 66v3» pour les applications «Metro» ou des versions plus vieilles de Cubase. Pour les autres logiciels de musique qui ne sont pas compatible ASIO2, utilisez tout simplement le pilote ASIO Delta 66 (verifiez la documentation du logiciel). Sélectionnez et déplacez le fjichier

ASIO Delta à l'intérieur du dossier ASIO,itué dans le dossier de l'application.

1. Glissez le fjichier "DeltaPanel PPC" dans le disque dur de votre Macintosh. Vous pouvez lancer le Delta Control Panel à partir de n'importe quel emplacement approprié mais sachez que les logiciels musique fonctionnant avec ASIO autorisent à le lancer à partir du logiciel lui-même. Si ce n'est pas le cas de votre logiciel, nous vous sugérons de creator un alias du Delta Control Panel en le mettant en surbrillance, puis en appuyant sur les touches Pomme + M. Ensuite sélectionnez l'icone de l'alias «M-Audio Delta» et déplacez-le sur votre Bureau.
2. Lorsque la carte PCI Delta 66 est installée, le fait de redémarrer l'ordinateur aura pour effet de charger l'extension Delta 66. Vous pourrez voir apparaitre son icône quand votre système charger a les extensions.
3. Allez dans le menu Pomme | Tableaux de bord | Son. Si vous carte Delta 66 a été correctement installée, l'icône de son intégré ainsi que celle de la Delta doit apparaitre. Si vous logiciel de musique utilise ASIO, laissez le pilote «Son» à la sélection «Intégré» dans les ontlets «Entrée» et «Sortie». Si vous logiciel n'utilise pas ASIO (verifiez votre documentation de logiciel) et utilise le dossier «Son» du «Tableau du Bord» pour communiquer avec votre Delta 66, alors ajustez «Entrée» et «Sortie» afin qu'il reconnaissse la Delta 66. Pour plus d'information sur comment sélectionner des entrées et sorties, consultez la section «Onglet Hardware Settings» du manuel Delta 66. Notre Delta 66 est à présent fonctionnelle.

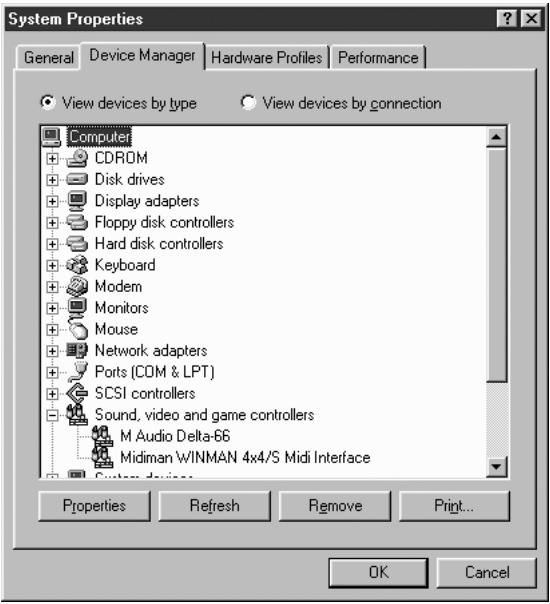

Vérification de l'installation des pilotes Windows

Vous pouvez consulter l'etat des pilotes de la Delta 66 au niveau de la page Gestionnaire de péripériques de la fenêtre Propriétés Système. Pour accéder au Gestionnaire de péripériques, cliquez sur le bouton Demarrer, puis sélectionnez l'option Paramètres | Panneau de configuration | Système, et cliquez ensuite sur l'onglet Gestionnaire de péripériques. Cliquez ensuite sur le symbole «+» situé à côté de l'option «Contrôleurs son, video, jeu » pour en afficher la liste (la Delta 66 étant un péripérisque de ce type). Voici un exemple de liste des péripériques du Gestionnaire de péripériques.

Dans cet exemple, le Gestionnaire de péripériques de Windows indique la présence de la carte M Audio Delta 66 et d'une Midiman WINMAN 4x4/S (produit n'apparaissant ici qu'à titre d'exemple). A l'instar de la WINMAN 4x4S, la Delta 66 est correctement installée et ne présente aucun conflit. Si votre M Audio Delta 66 ne s'affiche pas de cette façon dans le Gestionnaire de péripériques, veuillez passer à la section «Assistance» de ce mode d'emploi.

Vérification de l'installation du logiciel «Delta Control Panel» sous PC et Mac

Sous Windows : Ouvrez le «Panneau de Configuration» Windows (faites le via Demarrer | Paramètres | Panneau de Configuration). Si vous Delta 66 et le logiciel «Delta Control Panel» sont bien installés, l'icone «M Audio Delta H/W» devrait apparaitre dans le «Panneau de Configuration» de Windows. En appuyant rapidement deux fois sur l'icone vous pouvez maintainant lancer le logiciel «Delta Control Panel». Pour des raisons pratiques, vous pouvez créé un raccourci de ce logiciel en glissant, à l'aide de la souris, une copie de l'icone “M Audio Delta H/W” du Panneau de configuration jusqu'à votre bureau Windows. Une fois l'icone sur votre bureau, une boîte de dialogue vous demandera si vous souhaitez créé un raccourci. Cliquez sur Oui. A partir de ce moment, pour lancer le logiciel Delta Control Panel, il vous suffira de cliquer sur cette icone de raccourci.

Sous Mac, le Delta Control Panel peut être place n'importe où sur vous disque dur ou dans n'importe qu'elle partition de votre disque dur qui vous semble appropriée. Une fois que son fichier a été glissé du CD fourni dans votre disque dur, vous pouvez double-cliquer dessus pour lancer le logiciel Delta Control Panel. Vous pouvez creator un alias du Delta Control Panel en le meettant en surbrillance, puis en appuyant sur les touches Pomme + M. Ensuite sélectionnez l'icone de l'alias «M-Audio Delta» et déplacez-le sur votre Bureau.

NOTE: Lors de l'utilisation d'un logiciel musique ASIO, toujours lancer le «Delta Control Panel» à partir de ce même logiciel. Certaines fonctions du «Delta Control Panel» seront contrôlées directement à partir du logiciel même, comme par exemple l'horloge maitresse. Alors c'est essentiel de lancer le logiciel de musique ASIO en premier, et ensuite lancer le «Delta Control Panel» à partir du bouton «Launch» ou «Control Panel» qui se situe dans le logiciel. Cependant, il est quand même possible d'ouvrir le «Delta Control Panel» lorsque le logiciel de musique ASIO n'est pas en marche.

Présentation de la Delta 66 Entrées/sorties analogiques de la Delta 66

Les entrées/sorties analogiques de la Delta 66 permettent la connexion de nombreux apparèils audio. Grâce au logiciel Delta Control Panel, vous pouvez configurer le niveau des entrées analogiques individuellement, et des sorties de façon groupée. Les niveaux de signal disponibles sont +4, Consumer et -10 Lorsque vous Sélectionnez l'option ‘+4’, le niveau du canal correspondant passée à une valeur de +4dBu (il s'agit du niveau utilisé par la plupart des instruments de musique et mélangeurs professionnels. Si vous Sélectionnez l'option ‘-10’, le niveau nominal de la voie correspondante sera de -10dBV, (c'est le niveau qu'utilisant normalement les apparèils grand public comme lecteurs de CD, MiniDisc, platines cassette et DAT. Le réglage ‘Consumer’ (grand public) est préféable pour les apparèils semi-professionnels ainsi que pour certains apparèils grand public dont le niveau est trop “fort” pour le réglage “-10”. Avec le réglage ‘Consumer’, le système offre environ 6 dB supplémentaires de “headroom” par rapport au réglage “-10”. Les niveaux de signal des apparèils semi-professionnels et grand public variant en fonction du fabricant et même du produit, testez les réglages Consumer et -10 pour obtenir des résultats optimaux.

NOTE : Afin de ne pas réduire la plage dynamique et deMAINNER la distorsion au minimum, la Delta 66 n'intègre pas de préamplificateurs microphones. La connexion directe d'un microphone n'est donc pas recommendée. Si vous doivent tout de même utiliser un microphone, reliez-le à un préampli microphone (Midiman «Audio Buddy™», par exemple), puis reliez la sortie de ce dernier à l'une des entrées de la Delta 66.

Toutes les connecteurs d'entrée/sortinge analogiques du boîtier de connexion de la Delta 66 sont au format Jack 1/4" stéreo (TRS). Ces connecteurs Jacks femelles acceptent des signaux symétriques (en général, professionnels) ou asymétriques (en général, grand public ou semi-professionnels). Nous vous recommendons toutes d'utiliser des signaux symétriques à +4 dBu parce que c'est ce type de signal qui offre la meilleure qualité audio. Sachez toutefois que la Delta 66 peut accepter simultanément des signaux symétriques et asymétriques de niveau +4dBu, consommateur ou -10 dBV.

Mélangeur de retour numérique («Monitor Mixer»)

La Delta 66 intègre un veritable mélangeur audionumérique sur sa puce PCI. Elle peut traiter des signaux audionumériques provenant de toutes les entrées physiques et de la sortie de péripériques audio logiciels, les mixer avec une résolution interne de 36 bits, puis affecter ce mixage à une ou plusieurs destinations. La sortie du mélangeur peut être affectée, pour monitoring, au premier groupe de sorties analogiques de la Delta 66 (H/W OUT1/OUT2 sous forme d'une paire stéreo) et/ou à la sortie numérique ou bien servir de mixage final pouvant être enregistré sur vos logiciels audio. Le mélangeur audio numérique se configure et se pilote depuis le logiciel «Delta Control Panel» fourni avec la carte Delta.

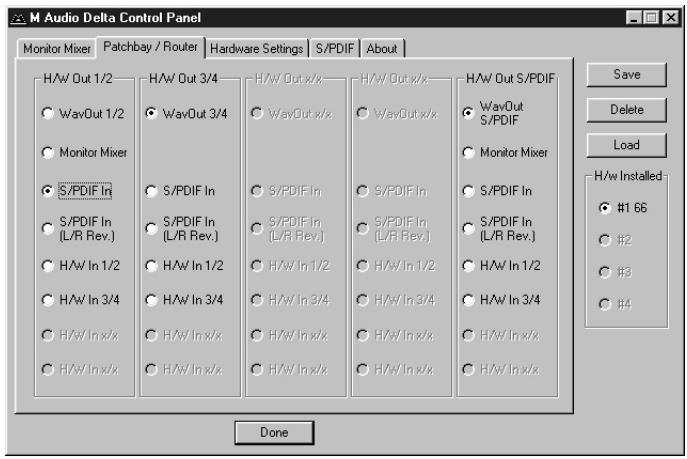

(Patchbay/Router) (Routeur)

Outre le mélangeur de returner numérique, la carte Delta 66 intègre un «Patchbay/Router» de sortie. Ce «Patchbay/Router» permet d'affector diverses sources à chacune des sorties (analogue ou numérique). Les sorties de la Delta 66 peuvent également reprendre la sortie de vos logiciels audio (par le biais des périhériques de sortie visibles dans vos logiciels audio) ou de sources audio externes (entrées analogiques et numériques d'une console de mixage, par exemple). De par ces fonctions, vous pouvez constater que la Delta 66 bénéficiaie d'une extraordinaire flexibilité en matière de sortie, que ce soit en matière de contrôle continu, de transmission de fichiers WAV en sortie, ou pour la connexion directe d'entrées aux sorties (pour des «tests système», par exemple).

Synchronisation

Pour un fonctionnement parfait, la totalité du système Delta 66 reste en permanence synchronisé à une seule horloge maîtresse. Cette horloge maîtresse peut être reprise de l'oscillateur à quartz interne ou de l'entrée S/PDIF de la carte. Laissez par défaut l'horloge maîtresse sur le quartz interne de la carte. Par contre, réglez-la sur l'entrée S/PDIF si la Delta 66 doit être synchronisée à un signal audio numérique ou à des fréquences d'échantillonnage externes.

Laissez par défaut l'horloge maitresse sur le quartz interne de la carte. Dans ce mode, la Delta 66 fonctionne comme n'importe qu'elle autre carte son. Exemple : Lors de la lecture d'un fichier WAV par le biais des pilotes de la Delta, c'est le logiciel audio chargede reproductive le fichier WAV qui déterminé la fréquence d'échantillonnage de la carte son. La Delta 66 permet d'obtenir les fréquences d'échantillonnage demandées en utilisant l'un de ses oscillateurs internes à quartz, puis en divisant la fréquence de cet oscillator par la valeur ajustée.

Si vous nevez synchroniser la Delta 66 sur l'horloge d'un signal numérique reçu à l'entrée S/PDIF, il faut que la Delta 66 soit configurée de sorte que son

horloge maïtresse soit issue du flux de données numériques. La raison en est très simple : même si la fréquence d'échantillonnage de la Delta 66 et du signal numérique est la même, un signal S/PDIF transmis par une source externe a peu de chances d'être synchrone avec la Delta 66 (ou avec tout autre apparéil audionumérique de votre configuration). Si vous caliez l'horloge maïtresse sur les quartz internes, le signal S/PDIF reçu désenterait des bruits parasites (clics ou craquements). Pour éviter ce problème et obtenir une réception parfait des données numériques, il suffit de synchroniser la Delta 66 aux données reçues à l'entrée S/PDIF en réglient l'horloge maïtresse sur «S/PDIF In».

Enfin, l'option S/PDIF In permet d'utiliser la Delta 66 avec des fréquences d'échantillonnage non standard. Avec cette option, la fréquence d'échantillonnage de la Delta 66 se cale automatiquement sur celle du signal audionumérique S/PDIF reçu.

NOTE : Lorsque l'entrée S/PDIF est seLECTIONnée comme source d'horloge maîtresse, la bande passante du mélangeur interne de la Delta 66 dépend de la féquence d'échantillonnage du signal reçu à l'entrée S/PDIF. Cela est dû à deux phénomènes : (1) le mélangeur numérique fonctionné à la même féquence d'échantillonnage que le reste de la carte, et (2) il existe une corrélation directe entre la féquence d'échantillonnage et la bande passante.

Utilisation de la Delta 66 avec des logiciels audio

Une fois que la carte Delta 66 et ses pilotes ont été correctement installés et chargés, vous pouvez utiliser la carte avec vos logiciels audio. Certains logiciels exigent l'activation ou la sélection en «interne» des pilotes de la Delta 66 alors que d'autres savent analyser directement les diverses cartes audio de votre système pour en activer les pilotes. Il faut que vos logiciels disposent d'une page de sélection des pilotes/periphériques audio.

PILOTES D'ENTRÉE AUDIO DE TYPE WINDOWS MME : Toutes les entrées analogiques et S/PDIF de la Delta 66 peuvent être utilisées simultanément, pour un total de 6 canaux d'entrée. Voici comment apparaissent les différents pilotes d'entrée audio de la Delta 66 dans vos logériels audio :

"PCM In 1/2 Delta-66"
"PCM In 3/4 Delta-66"
«S/PDIF In Delta-66»
"Mon. Mixer Delta-66"

Les pilotes PCM In permettent d'enregistrer un signal stéreo directement

depuis la paire d'entrées analogiques sélectionnée. Le pilote S/PDIF In permet d'enregistrer un signal stéreo reçu à l'entrée S/PDIF. Le pilote «Mon.Mixer» permet d'enregistrer un mixage stéreo provenant du mélangeur numérique de la Delta 66. Les données audio enregistrées via ce pilote correspondent à un mixage d'entrées et de sorties à configurer dans le «Delta Control Panel» (voir section portant sur le logiciel «Delta Control Panel»).

NOTE : Tous les pilotes d'entrées sont stéreo. Il se peut que vos logiciels audio aient la possibilité de les séparer en pilotes mono gauche (Left) et droit (Right). Vous risquez par conséquent de rencontres, dans vos logiciels audio, des pilotes baptisés «Left PCM In 1/2 Delta-66, Right PCM In 1/2 Delta-66», «Left S/PDIF In Delta-66, Right S/PDIF In Delta-66» ou «Left Mon. Mixer Delta-66, Right Mon. Mixer Delta-66», etc.

PILOTES DE SORTIE AUDIO WINDOWS MME : Tous les pilotes de sorties analogiques et S/PDIF de la Delta 66 peuvent être utilisés simultanément pour un total de 6 canaux de sortie. Voici comment apparaisent les différents pilotes d'entrée audio de la Delta 66 dans vos logiciels audio :

Les pilotes «WavOut» vous permettent de relire un signal audio stéreo sur les sorties analogiques physiques (pilotes «WavOut 1/2, 3/4), sur la sortie S/PDIF physique (pilote «WavOut S/PDIF») ou de le diriger vers le routeur ou le mélangeur interne. Il se peut que vos logiciels audio aient la possibilité de les séparer en pilotes mono gauche «Left») et droit «Right». Vous risquez par conséquent de rencontres, dans vos logiciels audio, des pilotes baptisés «Left WavOut 1/2 Delta-66, Right WavOut 1/2 Delta-66» ou «Left WavOut S/PDIF Delta-66, Right WavOut S/PDIF Delta-66», etc. Mème si la plupart des logiciels audio gérent les sorties par paires stéreo, ils permettent de régler la position de panoramicique à gauche ou à droite des signaux audio de la paire. C'est à dire, si par exemple vous pouze envoyer un signal mono à la sortie OUT1, désissez WavOut 1/2, et placez le panoramicique de cette piste complètement à gauche.

Vous constaterez que le nom de chaque pilote commence par «WavOut» afin de vous rappeler que ces pilotes ne sont pas affectés en permanence aux sorties physiques de la carte. En fait, ces sorties sont dirigées vers le «Patchbay/Router» interne de la Delta 66 afin de pouvoir être affectées à l'une des diverses destinations possibles. Vous trouvrez de plus amples renseignements sur le «Patchbay/Router» de la carte Delta au paragraph du même nom de la section portant sur le «Logiciel Delta Control Panel».

LES ENTRÉES ET SORTIES DU «SON» MACINTOSH: Le «Son» de Apple limite l'utilisateur à une paire stéreo pour l'entrée et une paire stéreo pour la sortie. Lors de l'utilisation des pilotes d'entrées et de sortie de «Son» Macintosh dans un logiciel de musique quelconque, le «Son» de Macintosh est utilisé afin faire la sélection des sources «Entrée» et «Sortie».

Pour sélectionner le pilote « Son », ouvre le Menu Pomme I Tableau de Bord I Son. Sélectionnez l'icone Delta dans l'onglet de Son « Entrée » ainsi que dans l'onglet de Son « Sortie » et ensuite fermez la fenêtre. Dans la page « Hardware Setting» à l'intérieur du «Delta Control Panel», il est aussi possible de sélectionner l'équipment Delta à paire d'entrée et sortie stéreo qui seront utilisés dans l'entrée de son «Entrée» ainsi que dans la sortie de son «Sortie» dans le «Son» Macintosh. Quelle que soit la paire stéreo可以选择, l'assignation de péripériques logiciels de sortie et d'entrée dans votre logiciel musique restera toujours la même.

PILOTES D'ENTREE ASIO : Optez pour les pilotes ASIO si vous utilisez des logiciels audio compatibles ASIO. Les pilotes ASIO sont répertoriés sous la forme de pilotes mono. Voici comment apparaissent les pilotes d'entrée de la Delta 66 sur les logiciels ASIO :

"Analog In1 Delta-66"
"Analog In2 Delta-66"
"Analog In3 Delta-66"
"Analog In4 Delta-66"
"S/PDIF In L Delta-66"
"S/PDIF In R Delta-66"
"Mon. Mixer L Delta-66"
"Mon. Mixer R Delta-66"

Vous remarquerez que les pilotes S/PDIF In et Monitor Mixer existent en version «L» et «R» pour différencier le canal gauche («L») du canal droit («R») d'un signal stéreo.

PILOTES DE SORTIE ASIO : Les pilotes de sortie ASIO de la Delta 66 sont répertoriés comme paires stéreo. Comme chaque pilote est stéreo, vos logiciels audio risquent d'ajouter une ↔reference «Left» (canal gauche) ou «Right» (canal droit) à leur nom afin de pouvoir déplacer les signaux sur la gauche ou la droite du champ stéreo depuis les logiciels. Exemple : Pour transmettre un signal à une sortie Delta ASIO 1 sous la forme d'un départ mono, affectez le pilote de sortie «Analog 1/2 Delta-66» à la piste correspondante, puis placez le signal à l'extrème gauche du champ stéreo. Les pilotes de sortie ASIO portent les noms suivants :

«Analog 1/2 Delta-66»
«Analog 3/4 Delta-66»
«S/PDIF L/R Delta-66»

RéGLAGES DE L'OPTION MULTIMÉDIA DE WINDOWS : Vous pouvez configurer Windows de sorte que la carte Delta 66 soit considérée comme la carte son par défaut et ainsi faire reproductive les applets sonores et lessons systèmes de Windows par la Delta 66. Pour ce faire, allez au Panneau de configuration I Multimédia de Windows. Dans l'onglet Audio, affectez l'un des péripériques d'entrée de la Delta 66 dans la section Enregistrement et l'un de ses péripériques de sortie dans la section Lecture.

Logiciel «Control Panel» de la Delta 66

SOUS PC: Lorsque la Delta 66 est bien installé, l'icone «M-Audio Delta H/W» apparaitra dans le Panneau de Configuration de Windows. En appuyant rapidement deux fois sur l'icone vous pouvez maintainant lancer le logiciel «Delta Control Panel». Vous pouvez aussi lancer le Delta Control Panel à partir du bureau si vous avez précédemment créé un raccourci de ce logiciel (au sujet de la création de raccourcis, voir la section “Vérification de l'installation du logiciel «Delta Control Panel» sous Windows"). Une fois le logiciel lancé, vous noterez la page de départ ainsi que les multiples anglets. Pour acceder aux autres pages, appuyez sur l'onglet de la page dans laquelle vous pouze travailler. Vous remarquerez que les pages ont des descriptions fonctionnelles.

SOUS MAC: Installee le Delta Control Panel sur votre disque dur en faisant glisser son icône à partir du CD de pilotes. Afin qu'il soit plus accessible, vous pouvez creator un raccourci (Alias) pour le Bureau. Pour creator un raccourci, il suffit de sélectionner l'icone «M-Audio Delta»(qui lance le «Delta Control Panel») dans le tableau de bord et de creator un Alias à partir de votre clavier (Pomme + M). Ensuite sélectionnez l'icone de l'alias «M-Audio Delta» et déplacez- le sur votre Bureau. Maintenant en cliquant rapidement deux fois sur l'icone «M-Audio Delta» vous pouze lancer le logiciel «Delta Control Panel». Une fois le logiciel lancé, vous noterez la page de départ ainsi que les multiples onglets. Pour acceder aux autres pages, appuyez sur l'onglet de la page dans laquelle vous foulez travailler. Vous remarquerez que les pages ont des descriptions fonctionnelles. Ces descriptions sont normalement basés sur le fonctionnement sous Windows mais ces descriptions sont identique lorsque le logiciel fonctionne sous Mac. Les différences sont normalement indiquées. Alors, vous trouvrez à l'intérieur de chaque section, les changements de nom nécessaires afin d'utiliser le «Delta Control Panel» sous la plate-forme Mac.

NOTE: Lors de l'utilisation d'un logiciel musique ASIO, toujours lancer le «Delta Control Panel» à partir de ce même logiciel. Il y aura suturen un bouton à l'intérieur du logiciel ASIO ou Audio qui vous permettra de lancer le «Delta Control Panel». Certaines fonctions du «Delta Control Panel»

seront contrôlees directement à partir du logiciel même, comme par exemple l'horloge maîtresse. Alors c'est essentiel de lancer le logiciel de musique ASIO en premier, et ensuite lancer le «Delta Control Panel» à partir du bouton «Launch» ou «Control Panel» qui se situe dans le logiciel. Cependant, il est quand même possible d'ouvrir le «Delta Control Panel» lorsque le logiciel de musique ASIO n'est pas en marche.

Onglet «Monitor Mixer»:

L'onglet «Monitor Mixer» est l'onglet affché par défaut à l'ouverture du «Delta Control Panel». Cet onglet regroupe les paramètres de réglage du mélangeur numérique interne de la carte Delta 66. La sortie du mélangeur peut être affectée, pour monitoring, au premier groupe de sorties analogiques de la Delta 66 (OUT1/OUT2) et/ou à la sortie numérique S/PDIF ou bien servir de mixage final pouvant être enregistré sur vos logiciels audio.

L'onglet «Monitor Mixer» regroupe des «Faders» de volume, des afficheurs de niveau audio (ou crétes-mêtres) ainsi que des touches de Solo et de Mute. Chacune des voies d'entrée et de sortie du mélangeur dispose d'un «Fader» de volume, d'un créte-mêtre, d'un touche Solo et d'une touche Mute.

“FADERS” DE Niveau: Vous pouvez déplacer les «Faders» de niveau de deux façon: en les faisant glisser à la souris ou en cliquant dessus, puis en les relevant/abaissant au moyen des touches curseurs de votre clavier Comme le mélangeur ne permet pas d'ajouter de gain, ils ne peuvent qu'atténuer (réduire) les niveaux. La valeur maximale est 0 dB, soit le “gain unitaire”. Les «Faders» sont, par défaut, régles sur la valeur la plus faible (-144 dB), qui en fait coupe le signal audio. Il est possible de coupler deux «Faders» pour pouvoir manipuler deux voies comme une paire stéreo.

Par ailleurs, chaque Fader et crête-metre dispose en son sommet d'un «réglage fin» du niveau. Il suffit de cliquer sur les petites flèches dirigeées vers le haut ou vers le bas pour augmenter ou réduire le niveau par cran de 0,5 dB. A côté de ces flèches de réglage fin se trouve le champ d'indication numérique de la position du «Fader». Ce champ reste toujours actif et indique toujours le niveau en vigueur.

CRÉTES-MÉTRES: Chaque créètre-mètre indique le niveau d'un signal audio en dB par rapport au niveau «Optimal Full Scale». On dit qu'un signal au niveau optimal est un signal à 0 dB alors qu'un signal se trouvant à 12 dB en dessous du niveau optimal est indiqué comme signal à -12dB. Les créêtes-se découpent en trois sections, chacune dotée d'une couleur : verte, jaune et rouge.- La section verte représentée la zone de sécurité et s'étend de -48 dB à -12 dB.C'est dans cette zone que doivent rester la plupart des signaux audio. La zone jaune s'étend de -12 dB à -3 dB.Dans cette section, le signal audio s'approche des niveaux élevés. Pour une précision optimale,tout

signal à enregistrer doit fluctuer dans cette zone des créées-mêtres. La section rouge de l'afficheur de niveau s'étend de -3 dB à 0 dB. Sur les afficheurs de niveau d'entrée, un signal attignant 0 dB va saturer et provoquer de la distorsion numérique (Clipping). Veiliez par conséquent à régler minutieusement le niveau des signaux d'entrée afin que ne soit atteinte la section rouge que lors des passages les plus forts (servez-vous pour cela des fonctions deboutur de la Delta 66). Sur les afficheurs de niveau de sortie, la position 0 dB indique le niveau de sortie optimum. Aucune distorsion numérique ne peut se produit en sortie grâce à la résolution de 36 bits du mélangeur interne. Cependant, sachez qu'il est possible de mixer plusieurs pistes dans votre logiciel audio et que, la somme de ces pistes pourrait provoquer la saturation de la sortie, avant que le signal attigne la sortie physique de la Delta ou le mélangeur deboutur.

«MASTER VOLUME»: Sur la gauche de l'onglet «Monitor Mixer» se trouvent les «Faders» gauche et droit de volume général «Master Volume» ainsi que leur crête-mètre. Ce sont les commandes de l'onglet «Monitor Mixer» qui disposent de la plus grande résolution et de la plus grande précision d'affichage. Ces «Faders» définissant le volume général de la sortie du mélangeur. Les crétes-mêtres indiquent le niveau de sortie des signaux par rapport au niveau optimal et répercutent les réglages des «Faders Master Volume».

VOIES «MIXER INPUTS»: Ce sont les signaux d'entrée affectés aux mélangeurs de retour. Cesignaux peuvent provenir des entrées physiques (entree analogue ou entrée numérique) de la carte ou de la sortie de logiciels audio, ce qui rend le mélangeur extrémementoupled'emploi. Chaque voie d'entrée du mélangeur dispose de son propre «Fader» de niveau et d'un réglage de panoramicique permettant de la déplacer dans le champ stéreo. Chaque voie d'entrée est également pourvue d'un créete-metre qui indique le niveau d'entrée «pré-Fader». Les crétes-mètres d'entrée ne sont donc pas

affectés par le déplacement des «Faders» de volume. Par contre, ces «Faders» d'entrée agissant sur le niveau des signaux en sortie du mélangeur (vous pouvez voir leur action sur les crétes-mêtres généraux «Master Volume»).

Comme le mélangeur propose de nombreuses voies d'entrée, il n'est pas possible de les afficher toutes à la fois à l'écran. Pour les afficher, veuilles utiliser de la barre de défilament située au bas du panneau de contrôle. De la droite vers la gauche, les entrées sont repérées «WavOut 1/2» et «WavOut 3/4», puis «WavOut S/PDIF». Ces entrées acceptent les signaux audionumeriques transmis par les logiciels audio (ou de Windows) aux pilotes du même nom. Chaque nom commence par «WavOut» pour vous rappeler qu'il s'agit d'afliction logicielle et pas nécessairement d'affection aux sorties physiques de la carte (voir Onglet Patchbay/Router). Les voies suivantes sont repérées «H/W In S/PDIF», «H/W In 1/2» et «H/W In 3/4». Ces voies d'entrée reconnent les signaux audio reçus sur les entrées physiques de la Delta 66. Sous Mac, ces entrées logicielles s'appellent “SM/ASIO” car elles reçoivent les signaux d'audio numérique provenant du Sound Manager ou du pilote ASIO, en fonction de la configuration可以选择.

«PAN»: Chacune des voies d'entrée du mélangeur peut être déplacée dans le champ stéreo du mixage de sortie stéreo. Chaque voie dispose d'un réglage de panoramicisme situé sous son créè-tête (ce réglage a la forme d'un petit curseur vertical). Pour réaliser un réglage grossier, cliquez sur le curseur, puis faites-le glisser jusqu'à la position de panoramicisme souhaitation. Pour les réglages nécessitant de la précision (par pas de réglage de 1 %), cliquez sur le curseur de panoramicisme, puis fixez la valeur de panoramicisme souhaitation au moyen des touches curseurs gauche/droite et haut/bas de votre clavier. Lors du réglage de panoramicisme d'une voie (quelle que soit la méthode retenue), la position de panoramicisme s'affiche dans le champ d'état de la section «Master Volume» (en dessous de la commande «Master Volume Stereo Gang») sous la forme d'un pourcentage entre la gauche et la droite : -100 % correspond à la position la plus à gauche, +100 % correspond à la position la plus à droite et 0 % correspond au centre.

«SOLO»: Chaque voie d'entrée Mixer Input dispose d'une case à cocher «Solo». Le fait de cocher une case «Solo» fait passer en mode «Solo» la voie correspondante (les autres signaux sont coupés). Lorsque plusieurs voies sont en mode «Solo», elles sont «réduites» en un mixage affecté au “bus” solo que l'on peut considérer comme un «Solo» en place (les réglages de niveau et de panoramicique restent en vigueur, ce qui n'est pas le cas avec une écoute «pré-Fader» PFL). Le fait de découverter toutes les cases «Solo» renvoie tous les signaux vers les bus de sortie (analogue et numérique S/PDIF).

“MUTE”: Chaque voie dispose d'une case à cocher «Mute». Le fait de cocher

une case «Mute» coupe le signal de la voie correspondante (le son est alors retire du bus stéreo). Il suffit de découvert la case pour réinsérer le signal sur le bus stéreo.

“STEREO GANG”: Toutes les paires de voies de l'onglet «Mixer Inputs», disposent d'une case «Stereo Gang». Le fait de cocher la case «Stereo Gang», couple les «Faders», gauche/droit afin que les deux voies pouissant être régliées par paires.

Onglet (Patchbay/Router)

L'onglet «Patchbay/Router» vous permet de selectionner le signal à affecter à chacune des sorties physiques (2 paires de sorties analogiques et 1 sortie numérique stéreo) de la Delta 66. Pour afficher ces réglages, cliquez sur l'onglet «Patchbay/Router» du «Delta Control Panel».

SOUS MAC : Substituez le nom «WavOut» pour «SM/ASIO», car «SM/ASIO» sont sorties de logiciel sous Mac tandis que «WavOut» sont les sorties de logiciels sous PC. De plus, substituez «applet Windows » pour «applet du Son de Macintosh».

La colonne de gauche de l'onglet «Patchbay/Router», «H/W Out 1/2», vous permet d'affector l'une des six sources ci-dessous à cette paire de sorties analogiques de la Delta 66 :

1. «WavOut 1/2». Avec ce réglage par défaut, la sortie de votre logiciel audio ou de votre applet Windows est affectée aux sorties analogiques OUT1 et OUT2 de la Delta 66. Autrement dit, si le logiciel audio reproduit des signaux audio par le biais du pilote «WavOut 1/2 Delta-66», ces signaux sont affectés aux sorties analogiques physiques 1 & 2 du boîtier de connexion externe de la Delta 66.
2. «Monitor Mixer». Avec ce réglage, la sortie du mélangeur de retour de la Delta 66 est affectée aux sorties OUT1 OUT2. Vous trouvez de plus amples renseignements sur le mélangeur de retour à la section «Onglet Monitor Mixer».
3. «S/PDIF In». Avec ce réglage, l'entrée S/PDIF de la carte PCI Delta 66 est directement affectée aux sorties OUT1 et OUT2. Le canal gauche de l'entrée «S/PDIF In» est affecté à la sortie OUT1 alors que le canal droit de l'entrée S/PDIF est affecté à la sortie OUT2.
4. «S/PDIF In (L/R Rev.)». Identique à l'option «S/PDIF In», mais avec permutation des canaux gauche et droit. Dans ce mode, le canal gauche de l'entrée S/PDIF est donc affecté à la sortie analogue OUT2 et le canal droit de l'entrée S/PDIF est affecté à la sortie analogue OUT1. Remarque:

cette option ne concerne que les opérations de monitorage et de mixage. Le fait que cette option soit sélectionnée ne veut pas dire que les canaux à l'entrée S/PDIF seront inversés pendant l'enregistrement.

1. Avec les réglages 5 et 6, les entrées analogiques physiques 1 & 2 et 3 & 4, 5 sont affectées directement aux sorties analogiques physiques 1 2 de la Delta 66. Exemple : Avec l'option «H/W In 1/2», tout signal reçu à l'entrée «IN1» est directement retransmis à la sortie «OUT1», et tout signal reçu à l'entrée «IN2» est directement transmis à la sortie «OUT2» (ce système fonctionne aussi avec l'option «H/W In 3/4»).

La colonne suivante de l'onglet «Patchbay/Router», «H/W Out 3/4», vous permet d'affector l'une des cinq sources ci-dessous à cette paire de sorties analogiques de la Delta 66 :

1. «WavOut 3/4». Avec ce réglage par défaut, la sortie de votre logiciel audio ou de votre applet Windows est affectée aux sorties physiques «OUT3» et «OUT4». Autrement dit, si le logiciel audio reproduit des signaux audio par le biais du pilote «WavOut 3/4 Delta-66», ces signaux sont affectés aux sorties analogiques physiques 3 & 4 du boîtier de connexion externe de la Delta 66.
2. «S/PDIF In». Avec ce réglage, l'entrée S/PDIF de la carte PCI Delta 66 est directement affectée aux sorties «OUT3» et «OUT4». Le canal gauche de l'entrée «S/PDIF In» est affecté à la sortie «OUT3» alors que le canal droit de l'entrée S/PDIF est affecté à la sortie OUT4.
3. «S/PDIF In (L/R Rev.)». Identique à l'option «S/PDIF In», mais avec permutation des canaux gauche et droit. Dans ce mode, le canal gauche de l'entrée S/PDIF est donc affecté à la sortie analogue «OUT4» et le canal droit de l'entrée S/PDIF est affecté à la sortie analogue «OUT3».
4. Avec les réglages 4 et 5, les entrées analogiques physiques 1 & 2 ou 3 & 4 sont affectées directement aux sorties analogiques physiques 3 4 de la Delta 66. Exemple : Avec l'option «H/W In 1/2», tout signal reçu à l'entrée «IN1» est directement retransmis à la sortie «OUT3», et tout signal reçu à l'entrée «IN2» est directement transmis à la sortie «OUT4». (ce système fonctionne aussi avec l'option «H/W In 3/4»).

La colonne de droite de l'onglet «Patchbay/Router», «H/W Out S/PDIF», permet de désirir l'une des six sources stéreo ci-dessous à affecter à la sortie S/PDIF physique de la Delta 66 :

1. «WavOut S/PDIF». Avec ce réglage par défaut, la sortie de votre logiciel audio ou de votre applet Windows est affectée à la sortie S/PDIF de la

Delta 66. Autrement dit, si le logiciel audio reproduit des signaux audio par le biais du pilote «WavOut S/PDIF Delta-66», ces signaux sont affectés à la sortie S/PDIF physique de la carte PCI Delta 66.

1. «Monitor Mixer». Avec ce réglage, la sortie du mélangeur de retard de la Delta 66 est affectée à la sortie S/PDIF. Vous trouvez de plus amples renseignements sur le mélangeur de retard à la section «Onglet Monitor Mixer».
2. «S/PDIF In». Avec ce réglage, l'entrée S/PDIF physique de la carte PCI Delta 66 est directement affectée à la sortie S/PDIF. Le canal gauche de l'entrée S/PDIF In est affecté au canal gauche de la sortie S/PDIF alors que le canal croit de l'entrée S/PDIF est affecté au canal droit de la sortie S/PDIF.
3. «S/PDIF In (L/R Rev.)». Identique à l'option «S/PDIF In», mais avec permutation des canaux gauche et droit. Dans ce mode le canal gauche de l'entrée S/PDIF In est affecté au canal droit de la sortie S/PDIF alors que le canal droit de l'entrée S/PDIF est affecté au canal gauche de la sortie S/PDIF.
4. Avec les réglages 5 et 6, les entrées analogiques physiques 1 & 2, 3 & 4, sont affectées directement à la sortie S/PDIF physique de la Delta 66. Exemple : Avec l'option «H/W In 1/2», tout signal reçu à l'entrée IN1 est directement retransmis sur le canal gauche de la sortie S/PDIF, et tout signal reçu à l'entrée IN2 est directement transmis sur le canal droit de la sortie S/PDIF. (ce système fonctionné aussi avec les options «H/W In 3/4», «H/W In 5/6» et «H/W In 7/8»).

Vous pouvez ainsi constater la très grande souplesse de configuration proposée par les fonctions «Monitor Mixer» et «Patchbay/Router». Vous pouvez sans crainte proceder à différentes configurations de mixage et d'affection des sorties. En cas de doute ou de problème, il vous suffit de réinitialiser la carte sur ses réglages par défaut pour vous en servir comme d'une «simple» carte à 6 entrées et 6 sorties en sélectionnant l'options située tout en haut de chacune des colonnes de l'onglet «Patchbay/Router».

Onglet Hardware Settings

L'onglet «Hardware Settings» du «Delta Control Panel» donne accès aux réglages logiciels et matériels de la Delta 66. Pour acceder à ces réglages, cliquez sur l'onglet «Hardware Settings» du «Delta Control Panel».

«MASTER CLOCK» (HORLOGE MAÎTRESSE): Cette section vous permet de sélectionner la source d'horloge maitresse de la carte: «Internal Xtal» (quartz interne) ou «S/PDIF In» (entree S/PDIF).La fonction de l'horloge

maîtresse est expliquée en détaïl dans la section Synchronisation duprésent mode d'emploi. Réglage par défaut : «Internal Xtal». Sélectionnez toujours l'options «S/PDIF In» si vous devez enregistrer ou écouter un signal numérique S/PDIF.

NOTE : Si l'entrée numérique «S/PDIF In» est sélectionnée comme source d'horloge maitresse, il faut transmettre un signal S/PDIF valider à l'entrée S/PDIF active de la carte, sous peine de provoquer des erreurs de synchronisation et de fréquence d'échantillonnages.

Une fois que la source d'horloge maitresse est selectionnée, son statut de synchronisation est surveillé en permanence et affché sous les touches d'horloge maitresse. Si le quartz interne a été choisi comme source d'horloge maitresse, le champ d'état indique en permanence la mention «Locked». Par contre, si l'entrée S/PDIF est selectionnée comme source d'horloge maitresse, le message «Locked» n'est indiqué qu'en cas de détction d'un signal S/PDIF valide. En cas d'absence de signal à l'entrée selectionnée ou s'il s'agit d'un signal invalide, le message «Unlocked» s'affiche.

"CODEC SAMPLE RATE": Cette section vous renseigne sur la fréquence d'échantillonnage en cours de la carte (fréquence fixée au niveau de votre logiciel audio). C'est sur cette fréquence que se calent le mélangeur numérique et les sorties de la carte. La case «Rate Locked» permet d'affector "de force" une fréquence d'échantillonnage à l'ensemble du système. Par défaut, elle n'est pas cochée afin que vous puissiez profiter de toutes les fréquences proposées par vos logiciels. Lorsqu'elle est cochée, le pilote de la carte se limite exclusivement à la fréquence d'échantillonnage sélectionnée. Les logiciels audio ne peuvent alors plus utiliser la carte Delta 66 qu'à cette fréquence, même si vous tentez d'en sélectionner une autre. Sélectionnez l'option «Reset Rate When Idle» si vous souhaitez que la carte revienne sur une certaine fréquence d'échantillonnage lorsqu'aucun logiciel ne fait appel à elle. Cette fonction est tout particulièrement pratique pour laisser le mélangeur numérique tourner à une certaine fréquence.

NOTE : Comme le mélangeur numérique reprend la fréquence d'échantillonnage du reste de la carte et comme la fréquence d'échantillonnage a un effet direct sur la bande passante, il peut être judiciaux de laisser la fréquence d'échantillonnage sur 44,1 kHz (minimum) lors de l'utilisation du mélangeur. Pour cela, cochez l'option «Reset Rate When Idle», puis affectez-y une fréquence d'échantillonnage de 44,1 kHz minimum.

«S/PDIF SAMPLE RATE» : Lorsque l'horloge maîtresse est calée sur l'entrée S/PDIF, cette section indique au pilote qu'elle est la fréquence d'échantillonnage escomptée de l'entrée S/PDIF. Cette section n'est régliable

que si l'entrée S/PDIF est sélectionnée comme source d'horloge maitresse de la carte. Dans la liste proposée, indiquez la fréquence la plus proche possible de celle de la source S/PDIF. La fréquence d'échantillonnage sélectionnée constituya la seule fréquence d'échantillonnage disponible pour les logiciels musique. C'est pourquoit vous devez régler vos logiciels sur cette fréquence, faute de quoi ils afficheront un message d'erreur.

NOTE : Lorsque l'entrée S/PDIF est selectionnée comme source d'horloge maîtresse, le mélangeur numérique reprend la fréquence d'échantillonnage reçue à l'entrée S/PDIF, ce qui peut avoir une influence sur sa bande passante, étant donné que la bande passante et la fréquence d'échantillonnage sont liées.

«MULTITRACK DRIVER DEVICES» : Les pilotes de la Delta 66 peuvent synchroniser le début de l'enregistrement et de la lecture sur tous les péripériques audio de la carte. Si vous utilisez un logiciel audio multicanal, Sélectionnez «Single and In-Sync» afin que la lecture démarre au même instant sur les quatre canaux de sortie. Si votre logiciel ne dispose pas de telles capacité, Sélectionnez l'option «Independent» afin que les canaux de sortie puisent lancer la lecture indépendamment. Cette dernière option peut s'avérer utile si plusieurs applications doivent faire appel à différents canaux de la Delta 66 simultanément.

“DMA BUFFER SIZES”: Cette section vous permet de fixer la quantité de mémoire système allouée à la mémoire tampon audio. Une mémoire tampon trop faible peut entraîner la perte de certaines données et donc l' apparition de bruits parasites dans le flux audio. Une mémoire tampon volumineuse occasionne une latence plus importante mais évite l' apparition de bruits parasites – il est recommendé de conserver les réglages par défaut, mais vous pouvez adapter ces réglages selon vos préférences.

Sous Mac : À l'intérieur de l'onglet «Hardware Settings» du «Delta Control Panel» pour Macintosh se trouvent plusieurs salariés vous permettant deCHOISIR les paires de «Input» et de «Output» Delta qui seront utilisées par le «Son» de Macintosh. Cette selection s'offre à vous seulement lorsque la Delta 66 est choisi comme étant le pilote dans les onglets «Entrée» et «Sortie» du «Son» de Macintosh. Si vous sélectionnez l'icone Delta situé dans le «Menu Apple» | «Tableau de bord» | «Son» de Macintosh, alors vossons «alertes» et «haut-parleurs» seront routés vers la sortie du matériel hardware Delta que vous avez choisiAAParavant.

Si vous logiciel audio n'est pas compatible ASIO ou si vous n'utilise pas les pilotes ASIO de la Delta, il est alors primordial de selectionner la Delta 66 comme «Entrée» et «Sortie» dans le «Son» de Macintosh. Cependant, si vous utilisez les pilotes ASIO Delta alors vous nevez laisser la selection «Integre»

Dans les ontlets «Entrée» et «Sortie» du «Son» de Macintosh. Lorsque la seLECTION «Intégré» est en fonction, les préférences dans le logiciel «Delta Control Panel» sont alors annulées.

Le pilotes du «Son» de Macintosh vous limite à utiliser qu'une paire de «Input» stéreo de la Delta 66 comme source d'entrée audio et une paire de «Output» stéreo de la Delta comme source de sortie audio. Vous n'êtes pas dans l'obligation de les coupler en paire. Par exemple, vous pouvez utiliser les «Inputs 1 dans l'onglet «Entrée» et le «S/PDIF» dans l'onglet «Sortie». La capture d'écran suivante montre la fenêtre Hardware Settings sous Mac. L'entrée et la sortie du Sound Manager sont régles sur “Analog 1. Une fois sélectionnées les options désirées, allez dans le menu Fichier et selectionnez « Save as Preferences »

VARIABLE SIGNAL LEVELS (NIVEAUX DE SIGNAUX VARIABLES) : les sélecteurs logiciels de cette section permettent d'ajuster les niveaux d'entrée individuelle et les niveaux de sortie de façon groupée, afin de les faire coïncider avec ceux de vos apparèils audio externes. Les niveaux de signal disponibles sont +4dBu, Consumer et -10dBV. Le réglage +4dBu est le moins sensible, tandis que le réglage -10dBV est le plus sensible des trois. Le réglage de +4dBu est celui qui offre le plus haut "headroom", permettant ainsi à la Delta d'accepter des signaux plus élevés.

Consultez les manuels de vos apparéils audio pour plus de renseignements sur le niveau de signal qu'ils peuvent accepter. Si vous disposez d'un apparéil grand public ou semi-professionnel qui semble un peu trop fort pour le réglage «-10 dBV» de la Delta 66, essayez le réglage «Consumer». Inversement, si un apparéil de niveau nominal -10 dBV recoit un signal trop élevé de la Delta 66, essayez de ramener le niveau nominal des sorties de la Delta 66 de «Consumer» à «-10 dBV».

Onglet 5/PDIF

L'onglet S/PDIF du panneau de contrôle de la Delta 66 vous permet de seLECTIONner le format de sortie S/PDIF et de consulter l'état de l'entrée S/PDIF. Pour acceder à ces réglages et à ces renseignements, cliquez sur l'onglet «S/PDIF» du «Delta Control Panel».

«DIGITAL INPUT»: Ce champ vous indique l'état en vigueur de l'entrée S/PDIF. Le récepteur S/PDIF de la Delta 66 est capable de faire la différence entre un signal valide, un signal non valide et l'absence de signal. Lorsqu'un signal valide est detecté à l'entrée S/PDIF, ce champ affiche le message «Valid Input Detected». En cas de signal non valide ou en l'absence de signal, c'est le message «Invalid or Not Present» qui s'affiche. En dessous de ce message se trouvent deux touches grisées: «Coax(RCA)» et «Optical». Ces deux touches sont utilisées par la carte Delta DiO 2496, autre produit de la gamme

Delta M Audio équipé d'entrées S/PDIF optique et coaxiale. Ces deux touches ne sont pas fonctionnelles sur la Delta 66.

DIGITAL OUTPUT FORMAT : La section «Digital Output Format» vous permet de selectionner le format audionumérique de la sortie S/PDIF. Avec la valeur par défaut «Consumer» c'est un veritable signal S/PDIF qui est transmis et reconnu par tous les apparêils grand public. Avec la valeur «Professional», le signal transmis est de type AES/EBU en matière de flux de données mais néanmoins S/PDIF en matière de transmission électrique. Le signal AES/EBU obtenu est reconnu par certains apparêils AES/EBU mais malheureusement pas par tous.

Que vous ayez opté pour le format grand public ou professionnel, le fait de cocher la case «Advanced» vous permet de contraindre le réglage de certains bits d'etat du signal audionumérique de sortie. Cette fonction est toute fois à réserver aux utilisateurs experts. Si ce n'est pas votre cas, Sélectionnez l'options «Restore Defaults» afin que les pilotes de la Delta 66 se chargeant automatiquement du réglage des bits d'etat. Le fait de Sélectionner «Consumer» et «Advanced» vous donne accès aux réglages «Consumer Format Advanced Settings». Par contre, le fait de Sélectionner «Professional» et «Advanced» vous donne accès aux réglages «Professional Format Advanced Settings». Voici les descriptions des différents paramètres :

“CONSUMER FORMAT ADVANCED SETTINGS (COPY MODE)” : Ce système, plus connu sous le nom «Serial Copy Management System» (SCMS), permet d'insérer un bit de protection anticopie dans le sous-code S/PDIF, partie réservée du flux numérique S/PDIF indépendante du flux audio transmis. Vous avez ainsi le besoin de limiter le nombre de copies réalisables ou bien de ne pas les limiter. Vous disposez de trois modes «SCMS». En mode

«Original (Copy Permitted)», les données sources peuvent être copiées sur un apparéil de réception. Le mode «1st Generation» indique que les données source sont une copie de première génération. La plupart des apparéils dotés de fonctions d'enregistrement rejetteront les données numériques se trouvant dans ce mode «SCMS». Troisièmement, le mode “No SCMS” annule les deux modes précédents et permet à un enregistrur d'enregistrer parfaitement les données audio. Comme il peut y avoir des différences de comportement entre les apparéils, voir entre des apparéils de même fabricant, veuillez faire quelques tests avec différents apparéils pour vérifier que vous avez choisi le bon mode.

CONSUMER FORMAT ADVANCED SETTINGS (EMPHASIS): Ce bit d'etat vous indique si une préaccentuation a été appliquée au signal audio de sortie. Privilégiez la valeur par défaut «None». Il est très rare de devoir utiliser la valeur «50/15uSec» qui indique le mode d'accentuation S/PDIF.

PROFESSIONAL FORMAT ADVANCED SETTINGS (DATA TYPE): Définit la nature des données (audio ou non audio) à transmettre en sortie. De nombreux apparciels ignorent ce réglage. Réglage par défaut : "audio".

“PROFESSIONAL FORMAT ADVANCED SETTINGS (EMPHASIS)” : Ce paramètre indique si une préaccentuation est appliquée au signal audionumérique transmis en sortie. Privilégiez la valeur par défaut «None» N'utilise les valeurs «CCITT» ou «50/15uSec» que si les signaux ont été encodés avec l'un des types de préaccentuation.

Onglet About

Outre le logo M Audio et les informations de copyright, l'onglet «About» vous indique la version des pilotes et du logiciel «Delta Control Panel» installés sur votre ordinateur. Si vous disposez d'un accès à Internet et que vous étés en cours de connexion, le fait de cliquer sur les informations de copyright Midiman vous amène sur le site Internet de M Audio/Midiman.

Vous trouvrez, sur la droite du «Delta Control Panel», les touches «Save», «Load» et «Delete» ainsi qu'un ensemble de cases relatives aux cartes installées. Ces touches restent en permanence visibles à l'écran,quel que soit l'onglet du logiciel «Delta Control Panel» sur lequel vous vous trouvez.

«SAVE», «DELETE», «LOAD»: Le «Delta Control Panel» conserve en mémoire les derniers réglages indiqués, mais les touches Save, Delete et Load vous permettent d'aller encore plus loin en permettant de sauvegarder différents réglages du logiciel «Delta Control Panel» que vous pourrez par la suite rappeler à tout moment.

Pour sauvégarder la configuration de réglages en cours du «Delta Control Panel», cliquez sur la touche “Save”. Vous passez alors sur la boîte de dialogue dans laquelle vous doivent donner un nom à la configuration de réglages à sauvégarder. Une fois que vous avez saisi le nom souhaié, cliquez sur la touche «OK» pour que les réglages s'enregistrent sur le disque. Si vous souhaiez supprimer une configuration de réglage dont vous n'avoz plus l'utilité, cliquez sur la touche «Delete». Sélectionnez alors le fichier de configuration souhaié, puis cliquez sur la touche «OK». Le fichier est à présent supprimé. Pour recharger en mémoire une configuration de réglages du panneau de contrôle, cliquez sur la touche «Load». Sélectionnez ensuite le nom du fichier souhaié, puis cliquez sur la touche «OK». Les réglages correspondants viennent alors s'afficher sur le «Delta Control Panel» et le pilote est automatiquement actualisé.

H/W INSTALLED : Vous avez la possibilité d'installer jusqu'à trois cartes Delta dans un même système (consultez le fichier "Multi-card Installation" du CD d'installation pour plus de renseignements). La section «H/W installed» recense toutes les cartes Delta installées et vous permet de sélectionner la carte en cours de paramétrage sur le «Delta Control Panel». Pour activer une carte sous le logiciel «Delta Control Panel», cliquez sur la case correspondante de la liste.

SOUS MAC: Pour enregistrer vos préférences dans le logiciel «Delta Control Panel», vous devez allez dans le menu «File» et sélectionnez «Save» ou «Save as». À l'intérieur de la boîte de dialogue qui apparaître vous devez nommer cette configuration. Lorsque vous l'avez nommée, cliquez sur la touche «Save». Afin d'enregistrer cette configuration comme étant celle par défaut, vous devez allez dans le menu «File» et sélectionnez «Save as Preferences».

Vous retrouvrez dans le coin supérieur droit de votre «Delta Control Panel» se trouve une liste de matériel hardware installé qui se nomme «H/W Installed». Au moment de rédiger ce manuel, les pilotes ASIO Mac de la Delta ne supportent qu'un dispositif Delta et bien sur le «Son» de Macintosh ne supporte qu'une paire stéreo, indépendamment du nombre de cartes installé dans votre système. La liste «H/W Installed» montre la Delta 66 comme dispositif en fonction dans le «Delta Control Panel».

Exemples d'enregistrement au moyen de la carte Delta 66

Cette section vous montre différents exemples de configuration d'enregistrement et de lecture faisant appel à la Delta 66. Cette section n'est pas exhaustive et vise uniquement à vous faire comprendre les grandes caractéristiques de la Delta 66. Avant toute chose, lancez vos logiciels audio, configurez la Delta 66 et Sélectionnez ses pilotes ou configurez vos logiciels audio de sorte qu'ils utilisent les pilotes de la Delta 66.

NOTE : Les exemples ci-dessous font appel aux pilotes Windows MME. Si vous souhaitez utiliser les pilotes ASIO, remplacez les pilotes MME indiqués par les pilotes ASIO correspondants lors du réglage des périphériques d'entrée/sortie des logiciels audio. SOUS MAC : Substituez le nom «WavOut» pour «SM/ASIO».

Configuration type n° 1

Pour cet exemple, partons du principe que vous souhaitez enregistrer, pour commencer une guitare et une voix, pour enregistrer ensuite une autre piste de guitare et de voix en «Overdubbing» tout en écouteant les premières. Le schéma ci-dessous montre la présence d'un préamplificateur microphone et d'une boîte de direct (ici, l'Audio Buddy™ de Midiman) ainsi que d'un système de retour stéreo. Le préampli et la boîte de direct sont nécessaires si vous utilisez un microphone et une guitare. Par contre, de nombreux autres instruments comme les claviers ou les modules de sons MIDI peuvent être reliés directement aux entrées de la Delta 66.

NOTE : Veuillez ramener les «Faders» de volume de votre système d'écoute en position minimum avant de procéder aux connexions afin d'eviter tout bruit parasite. Vous pouvez éteindre l'ordinateur avant de procéder aux connexions.

1. Branchez la guitare à l'entrée ligne 1 du préampli et branchez le microphone dans l'entrée micro 2.

1. Reliez les sorties 1 et 2 du préampli aux entrées analogiques 1 et 2 de la Delta 66. Comme ces entrées et sorties sont symétriques, veuillez utiliser des cables jacks stéreo de qualité. La plupart des lignes symétriques disposent d'un niveau ligne à +4 dB. Dans ce cas, veuillez placer les sélecteurs +4/Consumer/-10 des entrées 1 & 2 sur +4 dB. Agrandissement la fenêtre du «Delta Control Panel» à l'écran en cliquant sur son icône dans la barre des tâches de Windows, puis cliquez sur l'onglet «Hardware Settings». Repérez ensuite la section «Variable Signal Levels», puis cochez la touche +4 pour sélectionner le niveau +4 dB.
2. Reliez ensuite les sorties physiques 1 & 2 de la Delta 66 à un système de retard ou à un amplificateur de puissance auquel sont reliées des enceintes. Si votre système de retard est de type grand public, faites passer le/selecteur de niveau +4/Consumer/-10 des sorties 1 & 2 en position -10 en cliquant sur l'option correspondante. Réduisez la taille du «Delta Control Panel».
3. Mettez vos apparèils sous tension dans l'ordre indiqué : ordinateur, préampli, puis système de retard.

Le retard, l'enregistrement et la lecture audio sont désormais régés. Passons à présent à la configuration du «Delta Control Panel» et des logiciels audio charges de l'enregistrement. Nous allons régler les paramètres des onglets «Hardware Settings», «Patchbay/Router» et «Monitor Mixer» du «Delta Control Panel» dans l'ordre indiqué. comme cet exemple ne fait pas appel à l'entrée S/PDIF, nous n'allons pas régler les paramètres de l'onglet «S/PDIF».

1. Agrandissez la fenêtre du «Delta Control Panel» à l'écran en cliquant sur son icône dans la barre des tâches de Windows, puis cliquez sur l'onglet «Hardware Settings».

1. Réglez la source d'horloge maitresse (Master Clock) sur la valeur «Internal Xtal» afin que la Delta 66 puisse caler ses fréquences d'échantillonnage sur son oscillateur à quartz interne. La valeur «Internal Xtal» est la valeur par défaut (elle est peut être déjà seLECTIONnée).
2. Dans la section «CODEC Sample Rate», vérifie que la case «Rate Locked» n'est pas cochée. Ainsi, vous pouvez librement fixer la fréquence d'échantillonnage de la Delta 66 depuis vos logiciels audio.
3. Comme cet exemple fait appel au mélangeur de retour («Monitor Mixer»), Sélectionnez l'option «Reset Rate When Idle». De cette manière, le mélangeur de retour («Monitor Mixer») peut revenir sur une fréquence d'échantillonnage par défaut lorsque le système est en attente. Cela empêche que la fréquence d'échantillonnage du mélangeur reste en permanence sur une faible valeur, ce qui nuit à sa qualité sonore. C'est à la section «CODEC Sample Rate» que se sélectionne cette fréquence d'échantillonnage par défaut. Pour une bonne qualité sonore,CHOISEZ une fréquence de 44100 Hz minimum, puis affectez, si possible, cette même fréquence dans votre logiciel audio. Dans cet exemple, nous avons opté pour la fréquence 48000 Hz.

Cliquez ensuite sur l'onglet «Patchbay/Router» du «Delta Control Panel». Dans la première colonne de l'onglet «Patchbay/Router», cliquez sur la touche «Monitor Mixer» afin de relier la sortie stéreo du mélangeur de retour («Monitor Mixer») directement aux sorties analogiques «OUT1» et «OUT2» de la Delta 66.

Cliquez ensuite sur l'onglet «Monitor Mixer» du «Delta Control Panel». Par défaut, les «Faders Master Volume» (volume général) sont placés sur 0 dB et sont actifs «Mute» désactifé), alors que tous les autres «Faders» sont

placés en position minimum (-144 dB) et coupés («Mute»). Réglez ces «Faders» selon vos préférences. L'illustration ci-dessous vous montre les réglages à effectuer pour l'exemple en cours.

1. Dans la colonne «WavOut 1/2» de la section «Mixer Inputs», ramenez tous les «Faders» sur 0 dB en les faisant glisser à l'écran et réactivez les voies en découvert leur case «Mute». Une fois les enregistrents effectués, nous pourrons ainsi vérifier le résultat à l'oreille en lançant la lecture sur le logiciel d'enregistrement audio.
2. Déplacez ensuite vers la croite la barre de défilament située au bas du «Delta Control Panel» jusqu'à ce que la colonne «H/W In 1/2» s'affiche à l'écran. Jouez quelques accords de guitare. Le créé-mètre de gauche représentant les signaux reçus à l'entrée analogue 1 de la Delta 66 indiquera le niveau du signal. Chantez ensuite dans le microphone. Une activités doit venir s'afficher sur le créé-mètre de croite qui représentée les signaux reçus à l'entrée analogue 2 de la Delta 66.
3. Réglez le gain du préampli de sorte que les signaux affichés sur les créêtes d'entrée atteignent un niveau satisfaissant. Il faut que les créées fluctuent entre -6 dB et -3 dB lors des passages les plus forts. Il s'agit là d'une mesure de sécurité afin d'éviter qu'un signal n'atteigne 0 dB et sature. Procedez de la même façon pour le microphone, mais avec le «Fader» droit. Vous réglez ainsi le niveau d'enregistrement des signaux.
4. Passons à présent au réglage du niveau d'écoute du microphone et de la guitare au cours de leur enregistrement. Attention : il ne faut pas confondre le niveau d'écoute avec le niveau d'enregistrement. Les niveaux d'écoute sont simplement les niveaux de return des signaux à la sortie du mélangeur (affectée dans cet exemple aux sorties analogiques 1 & 2 de la Delta 66). Cliquez sur le «Fader» gauche de la colonne «H/W In 1/2», puis relevant-le d'environ la moitié de sa course. Jouez un arpège de guitare. Si le niveau d'écoute n'est pas suffisant, relevante totally le «Fader». Si ce

n'est toujours pas suffisant, relevez le niveau d'écoute au niveau de votre système de départ. Procedez de la même façon pour le microphone, mais avec le «Fader» droit.

1. Passons à présent au réglage fin des niveaux d'écoute. Chantez et jouez de la guitare tout en déplaçant les «Faders H/W In 1/2» jusqu'à ce que vous arriviez à un dosage parfait entre le retour de la guitare et celui de la voix.
   Lancez à présent Your logiciel audio et configurez-le pour l'enregistrement et la lecture de pistes audio. Nous allons a present parler en termes très généraux, puisque les logiciels audio varient d'un modele à l'autre. Réduisez la fenêtre du «Delta Control Panel», puis lancez Your logiciel audio.
2. Procedez tout d'abord au réglage de la fréquence d'échantillonnage du logiciel. Ce réglage dépend du logiciel utilisé. Sélectionnez une fréquence d'échantillonnage suffisamment élevée pour reprendre toutes les fréquences produites par une guitare et une voix. En général, pour fixer la fréquence d'échantillonnage ajustée, il faut déterminer la fréquence la plus aiguè à prendre en compte lors de l'enregistrement, la multiplier par deux, puis ajouter une marge supplémentaire. N'oubliez pas que si vous souhaitez graver en dernier ressort vos fichiers WAV sur un CD, il est préféable d'opter pour la fréquence 44,1 kHz, qui est la fréquence des CD audio à la norme «Redbook».
3. Dans votre logiciel audio, affectez le pilote «Left PCM In 1/2 Delta-66» comme péripérisque d'entrée de la piste 1 et le pilote «Right PCM In 1/2 Delta-66» comme péripérisque d'entrée de la piste 2. Activez ces deux pistes en enregistrement. La piste 1 se destine désormais à l'enregistrement de la guitare alors que la piste 2 se destine à l'enregistrement du microphone. Si votre logiciel audio l'exige, réglez sa source d'horloge sur «Audio».
4. Lancez l'enregistrement sur votre logiciel audio puis enregistrez une prise de guitare et de voix. Pendant l'enregistrement, vous pouze écouter les signaux reçus aux entrées de la carte Delta 66 en fonction des réglages de la section «H/W In 1/2» de l'onglet «Monitor Mixer» et des réglages de la section «Monitor Mixer» de l'onglet «Patchbay/Router». Parallèlement, le logiciel audio enregistre les signaux reçus aux entrées «H/W In 1/2» mais aux niveaux fixés sur le préampli.
5. Une fois la prise terminée, arrêtez l'enregistrement sur votre logiciel audio, puis ramenez la tête de lecture au début. Avant de lancer la lecture des pistes que vous venez d'enregistrer, vous doivent affecter les pistes enregistrées aux périphériques de sortie de la Delta 66.

Note : Pour plus de simplicité, il est possible d'effectuer ces réglages lors de l'affection des péripériques d'entrée. Toutefois, comme cela n'a d'incidence que sur la lecture et n'attecte en rien l'enregistrement, nous l'avons placée ici afin de ne risquer aucune confusion.

Affectez le périphérique de sortie «WavOut 1/2 Delta-66» à la piste 1, puis placez-la complètement à gauche du champ au moyen de son réglage de panoramicique. Affectez ensuite le périphérique de sortie «WavOut 1/2 Delta-66» à la piste 2, puis placez-la complètement à droite au moyen de son réglage de panoramicique. Ainsi, au lancement de la lecture, la piste 1 (guitare) est transmise à la sortie logicielle 1 (WavOut) de la Delta 66 alors que la piste 2 (micro) est transmise à la sortie logicielle 2 (WavOut) de la Delta 66. Comme ces deux sorties logicielles sont dirigées vers le mélangeur de retour («Monitor Mixer»), les signaux de guitare et de voix enregistrrés sont aussi dirigés vers le mélangeur de retour. Il est alors possible de régler leur niveau de lecture depuis le mélangeur et leurs signaux sont reproduits sur les sorties analogiques 1 & 2.

1. Lancez la lecture sur votre logiciel audio, puis ouvrez le «Delta Control Panel» et cliquez sur l'onglet «Monitor Mixer». Observe les crétes-mêtres de la colonne «WavOut 1/2». Ces crétes-mêtres indiquent les niveaux de lecture de la guitare et du microphone. Faites le mixage souhaïte entre la guitare et la voix au moyen de leur «Fader» et des cases «Mute». Vous configUREZ ainsi le niveau d'écoute des pistes déjà enregistrées qui vous serviront de référence lors des enregistements ultérieurs par «Overdubbing» (enregistrement de pistes avec écoute des pistes précédemment enregistrées).

Partons du principe que cette prise vous satisfait et que vous souhaitez enregistrer une deuxième guitare et une harmonie de voix. Pour ce faire, vous pouvez parfaitement reprendre les entrées physiques 1 2 de la Delta 66. Passons donc à l'enregistrement de deux nouvelles pistes par «Over dubbing». Enregistrrez cette nouvelle prise sur les pistes 3 et 4 de votre logiciel audio.

1. Revenez sur votre logiciel audio. Affectez le périphérique d'entrée «Left PCM In 1/2 Delta-66» à la piste 3 et le périphérique d'entrée «Right PCM In 1/2 Delta-66» à la piste 4. Activez ces deux pistes en enregistrement. La piste 3 se destine désormais à l'enregistrement de la guitare alors que la piste 4 se destine à l'enregistrement de la voix. A ce stade, vous pouvez régler les niveaux du mélangeur depuis l'onglet «Monitor Mixer» du «Delta Control Panel». Toutefois, comme nous n'avons pas changé d'instrument entre l'enregistrement des pistes 1 & 2 et 3 & 4, il n'est pas nécessaire de modifier les réglages des niveaux d'entree et de retard.

2. Lancez l'enregistrement sur votre logiciel audio et enregistrez la nouvelle

prise de guitare et de voix. Comme vous avez configuré les deux premières pistes de sorte qu'elles soient transmises au mélangeur de retour («Monitor Mixer»), vous devez les entendre tout en enregistrant les deux nouvelles.

1. Une fois la prise terminée, arrêtez l'enregistrement sur votre logiciel audio, puis ramenez la tête de lecture au début. Avant de relire les pistes que vous venez d'enregistrer, vous devez leur affecter l'un des péripériques de sortie de la Delta 66. Affectez les pistes 3 et 4 de votre logiciel audio au péripérisque de sortie «WavOut 3/4 Delta-66». Placez ensuite la piste 3 complètement à gauche et la piste 4 complètement à droite au moyen de leurs réglages de panoramicique. La piste 3 (guitare) est ainsi transmise à la sortie logicielle 3 de la Delta 66 alors que la piste 4 (micro) est transmise à la sortie logicielle 4 de la Delta 66.
   22.Lancez ensuite la lecture de votre logiciel audio. Les quatre pistes enregistrées sont alors transmises simultanément aux sorties logicielles «WavOut 1», «WavOut 2», «WavOut 3» et «WavOut 4». Elles sont toutes dirigeées dans le mélangeur de retour («Monitor Mixer») et leur niveau de retour peut se régler depuis la voie correspondante du mélangeur. Cliquez sur l'onglet «Monitor Mixer» du «Delta Control Panel», puis réglez le niveau des quatre voies selon vos préférences (au moyen des «Faders» de niveau et des cases «Mute» et «Solo»). Vous pouvez remarquer que le mélangeur reprend toujours les signaux de la guitare et du micro reliés aux entrées analogiques 1 et 2!

Vous comprendez à présent comment se développe une session d'enregistrement multipiste. Au fur et à mesure que vous ajoutez des pistes dans le logiciel audio, il suffit de leur affecter une nouvelle paire de sorties logicielles, puis de relever leur «Fader» dans le mélangeur de return. Sélectionnez l'option «Mon.Mixer» à l'onglet «Patchbay/Router» pour transmettre la sortie du mélangeur aux sorties physiques 1 2 de la Delta 66. Il suffit ensuite d'aller à l'onglet «Monitor Mixer» et de réaliser le mixage souhaité des sorties logicielles.

Si vous procédez à des «Overdubs» au-delà de la piste 4 vous arrivèz à court de périphériques WavOut. Dans ce cas, effectuez une partie du mixage au sein même du logiciel audio, s'il est doté de telles fonctions. La plupart des logiciels peuvent affecter plusieurs pistes à un même périphérique de sortie, puis réaliser leur mixage. Ici, vous pourriez affecter toutes les pistes en lecture au périphérique de sortie «WavOut 1/2» et effectuer le mixage directement dans le logiciel audio.

Configuration type n° 2

Cette configuration permet de réaliser des enregistrements multipistes et exploite une autre facette de la Delta 66 et de son logiciel «Delta Control

Panel'. Comme cet exemple fait appel à plusieurs entrées et plusieurs sorties simultanément, une console de mixage externe est nécessaire pour reprendre les diverses sorties de la Delta 66. Vous trouvez une section entièrement consacrée aux consoles de mixage en Annexe B. Pour davantage de simplicité, les signaux à enregistrer sont dirigés dans la Delta 66 par le biais de préamplis alors qu'une console de mixage est située entre la Delta 66 et le système de retard.

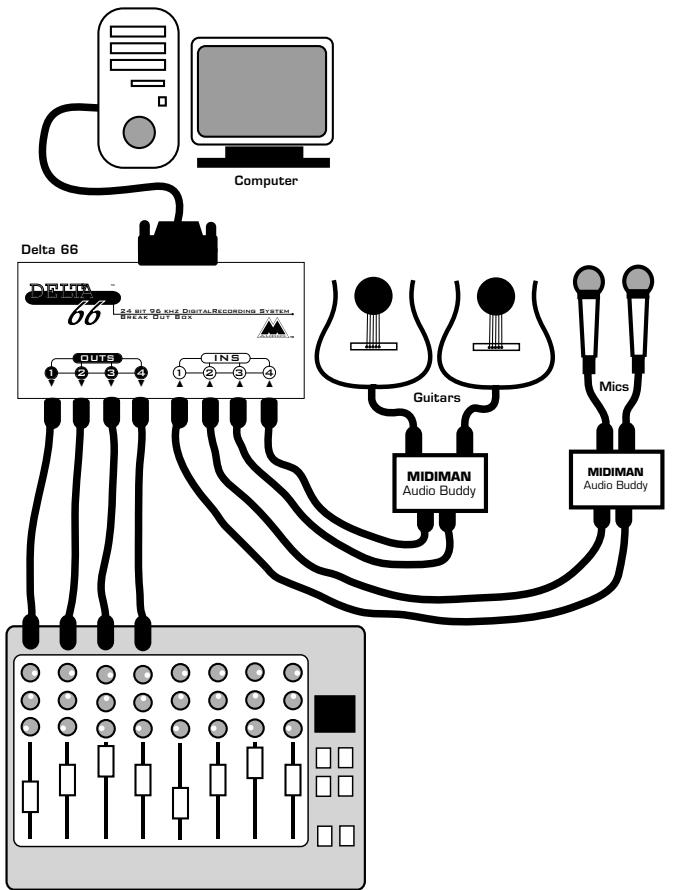

Partons du principe que nous devons enregistrer un duo de guitare et voix. Nous disposons d'un micro pour chaque voix, alors que laasse et la guitare attaquent directement les préamplis.

NOTE : Veuillez ramener les «Faders» de volume de votre système d'écoute en position minimum avant de procéder aux connexions afin d'eviter tout bruit parasite. Vous pouvez éteindre l'ordinateur avant de procéder aux connexions.

1. Branchez les micro aux entrées de micro 1 et 2 du préampli. Reliefz les guitares aux entrées haute impédance 3 & 4 des préamplis.
2. Reliez ensuite les sorties 1 à 4 des préamplis aux entrées physiques 1 à 4 de la Delta 66. Les sorties des préamplis sont en général symétriques. Si c'est le cas, servez-vous de cables stéreo (TRS) et placez les选出urs de niveau d'entrée +4/Consumer/-10 du Delta Control Panel en position +4dB.
3. Reliez les sorties physiques 1 à 4 de la Delta 66 aux entrées 1 à 4 de la console de mixage (nous avons choisi les entrées 1 à 4 pour plus de simplicité, mais vous pouvez les faire revenir sur n'importe quelles entrées). Certaines consoles fonctionnent au niveau ligne -10 dBV alors que d'autres fonctionnent à +4 dBu. De nombreuses consoles permettent deCHOISIR le niveau nominal souhaite et disposent de selector(s) +4/-10. Partons du principe que la console de mixage utilisée fonctionne à +4 dBu. Dans ce cas, placez les selects de niveau de sortie +4/Consumer/-10 de la Delta sur +4. A ce stade, nous partons du principe que tous les «Faders» de la console de mixage sont en position minimum.

L'enregistrement, la lecture et les retours sont à présent configurés sur la Delta 66 et sur les apparèils audio externes qui l'accompagnant. Passons à présent au réglage du «Delta Control Panel». Nous allons reprene des réglages de l'onglet «Hardware Settings» du «Delta Control Panel» effectuels pour la Configuration type n° 1 (seLECTION de «Internal Xtal», de «Reset Rate When Idle» et de la fréquence d'échantillonnage 48 kHz). Par contre, nous allons modifier les réglages de l'onglet «Patchbay/Router». comme nous n'allons pas utiliser le mélangeur de(retour («Monitor Mixer») de la Delta 66 dans cet exemple, ignorons l'onglet «Monitor Mixer».

Mixer

1. Ouvrez le «Delta Control Panel», puis cliquez sur l'onglet «Patchbay/Router».
2. Dans la première paire stéreo, H/W Out 1/2, cochez la case «H/W In 1/2». Dans la deuxième paire stéreo, «H/W Out 3/4», cochez la case «H/W In 3/4». Ainsi, chaque entrée physique est retransmise directement à une sortie physique, ce qui vous permet d'avoir le retard des entrées de la Delta 66 (voix et guitare) au cours de leur enregistrement.
3. Réduisez ensuite la taille du «Delta Control Panel» à l'écran.
4. Lancez votre logiciel audio. Configurez quatre pistes en enregistrement en leur affectant des périhériques d'entrée :

Piste 1 — «Left PCM In 1/2 Delta-66»

Piste 2 — «Right PCM In 1/2 Delta-66»

Piste 3 — «Left PCM In 3/4 Delta-66»

Piste 4 — «Right PCM In 3/4 Delta-66»

1. Affectez ensuite les quatre pistes aux périphériques de sortie.

Piste 1 — «WavOut 1/2 Delta-66», positionnéecomplètementàgauche.

Piste 2 — «WavOut 1/2 Delta-66», positionnéecompletèmentàdroite.

Piste 3 — «WavOut 3/4 Delta-66», positionnéecomplètementàgauche.

Piste 4 — «WavOut 3/4 Delta-66», positionnéecomplètementàdroite.

1. Activez les VU-mêtres de votre logiciel audio pour visualiser des niveaux. Disons que l'entrée physique 1 reprend le micro de la voix soliste. Demandez au chanteur de chanter quelques notes et relevez le gain d'entrée du canal 1 de votre préampli jusqu'à ce que le signal atteigne environ -6 dB. Il s'agit là du niveau d'enregistrement. Parallèlement, vous pouvez commencer à monter les «Faders» de la console de mixage jusqu'à ce que vous obteniez un niveau d'écoute comfortable de la voix. Il s'agit là du niveau de retour. Répétez la procédure pour l'autre micro et pour chaque guitare.

NOTE : Vous pouvez également consulter les niveaux d'enregistrement depuis l'onglet «Monitor Mixer». Les niveaux s'affichant dans les colonnes «H/W In 1/2» à «H/W In 3/4» correspondent aux signaux reçus aux entrées physiques. Comme, dans cet exemple, nous n'effectuons pas le retard par le biais du mélangeur interne, aucun des «Faders» de cet onglet n'est fonctionnel.

Une fois les réglages effectués, vous pouvez passer à l'enregistrement. Refermez ou réduisez la taille des VU-mêtres de votre logiciel audio.

1. Activez les pistes 1 à 4 en enregistrement, puis lancez l'enregistrement depuis le logiciel audio.
2. Une fois que vous avez réalisé une bonne prise, arrêtez l'enregistrement, puis ramenez la tête de lecture au début. Passez sur le «Delta Control Panel» enclinquant sur sa touche de la barre des tâches de Windows.
3. Cliquez sur l'onglet «Patchbay/Router». Dans la première colonne, «H/W Out 1/2», cochez la case «WavOut 1/2» afin que nous puissions à présent entendre le return des pistes enregistrées dans le logiciel audio. Faites également passer la colonne «H/W Out 3/4» sur «WavOut 3/4». Toutes les sorties logicielles sont à présent affectées à leur sortie physique correspondante. Réduisez la taille du «Delta Control Panel».
4. Lancez la lecture sur le logiciel audio. Si vous étés satisfait de la prise effectuée, désactivez les pistes 1 à 4 en enregistrement. Par contre, si le résultat ne vous satisfait pas, annulez (fonction «Undo», en général) l'enregistrement dans votre logiciel audio, puis repêtez les étapes 10 à 13 ci-dessus.

Cette configuration permet de piloter les niveaux de lecture et de retard par le biais d'une console de mixage. S'il s'agissait d'une vérable séance d'enregistrement et que vous souhaitiez effectuer de nouvelles prises par «Overdubbing», vous pourriez réunir les pistes enregistrées sur une seule paire de sorties («WavOut 1/2 Delta-66», par exemple) afin de libérer d'autres canaux pour le retard des «Overdubs».

Configuration type n° 3

Dans l'exemple suivant, nous allons transmettre des données d'une platine DAT à un ordinateur, puis les retransmettre à la platine DAT par le biais de l'entrée/sorting S/PDIF et de l'une des paires de sorties analogiques stéreo de la Delta 66.

NOTE : Veuillez ramener les «Faders» de volume de votre système d'écoute en position minimum avant de procéder aux connexions afin d'éviter tout bruit parasite. Vous étèindrez l'ordinateur avant de procéder aux connexions.

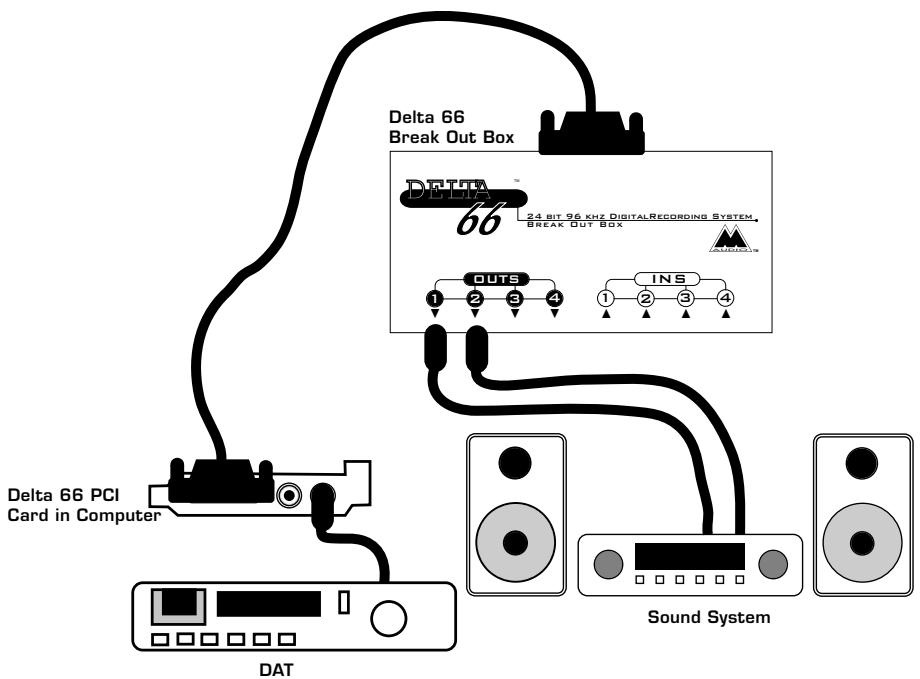

Dans cet exemple, nous allons relier une platine DAT à la carte Delta 66 par le biais de cables S/PDIF coaxiaux (75 Ohms, de type RCA-RCA) sans oublier de relier les sorties analogiques de la carte à un système de retour. Une configuration de ce type permet de transférer sur l'ordinateur des mixages

enregistrés sur DAT afin de les éditer sur un logiciel audionumérique, pour ensuite les renvoyer vers le DAT.

L'exemple ci-dessous peut paraire long et fastidieux mais reprend, pour la plupart, des réglages par défaut et ne nécessite que peu de modifications. Transfert des données d'une platine DAT à la carte Delta 66

1. Reliez la sortie S/PDIF coaxiale de la platine DAT à l'entrée S/PDIF coaxiale de la Delta 66 par le biais d'un cable numérique de qualité.
2. Reliez les sorties analogiques OUT 1 & OUT 2 de la Delta 66 à un système d'écoute amplifié. Il faut que ce système d'écoute dispose de haut-parleurs ou d'un casque. Réglez le sélecteur de niveau de sortie nominal +4/ Consumer/-10 des sorties de la Delta en fonction du niveau d'entrée nominal du système d'écoute.
3. Comme vous enregistrez un signal reçu sur l'entrée S/PDIF, il faut que l'horloge maitresse de la Delta 66 se synchronise sur l'entrée S/PDIF. Pour ce faire, cliquez sur l'onglet «Hardware Settings» du «Delta Control Panel», puis sélectionnez l'options «S/PDIF In» dans la section «Master Clock».

4. Reprenez ensuite la fréquence d'échantillonnage des données audio de la platine DAT et indiquez-la au paramètre «S/PDIF Sample Rate». Dans cet exemple, sélectionné la fréquence 44,1 kHz.

5. Pour avoir le return du signal reçu sur la Delta 66, cliquez sur l'onglet «Patchbay/Router» du «Delta Control Panel». Dans la colonne, «H/W Out 1/2», cliquez sur la case «S/PDIF In» afin d'affector les signaux reçus sur l'entrée S/PDIF aux sorties analogiques. Dans cet exemple, le mélangeur interne est totalement inutilisé. Une fois ces réglages effectués, lancez la lecture de la platine DAT et vérifie que les signaux DAT transient correctement par la Delta 66. Cette opération peut s'effectuer que votre logiciel audio soit ouvert ou pas.

6. Dans votre logiciel audio, sélectionnez le pilote «S/PDIF In Delta-66» comme périphérique d'entrée audio. L'entrée de la Delta est configurée comme une paire stéreo.
7. Lancez ensuite l'enregistrement sur votre logiciel audio, puis la lecture sur la platine DAT. Vous doivent alors avoir le retour des données audio reçues sur la platine DAT par le biais du système d'écoute.

Transfert de données audio de la Delta 66 à une platineDAT avec retour par le DAT

1. Reliez la sortie S/PDIF de la carte Delta 66 à l'entrée S/PDIF coaxiale de la platine DAT par le biais d'un cable numérique de qualité.
2. Reliez les sorties analogiques de la platine DAT à un système d'écoute amplifié. Il faut que ce système d'écoute dispose de haut-parleurs ou d'un casque.
3. Comme les données sont relues à la fréquence d'échantillonnage à laquelle elles ont été enregistrées, il faut régler l'horloge maitresse de la Delta 66 sur son quartz interne. Pour ce faire, cliquez sur l'onglet «Hardware Settings» du «Delta Control Panel», puis sélectionnez l'options «Internal Xtal» au paramètre «Master Clock». Par ailleurs, dans la section

«Codec Sample Rate», décochez l'option «Rate Locked» si elle l'est. Cela permet d'obtenir une meilleure lecture.

1. Afin de s'assurer du bon routage de la sortie S/PDIF, cliquez sur l'onglet «Patchbay/Router» du «Delta Control Panel». Dans la colonne «H/W Out S/PDIF», cliquez sur la case baptisée «WavOut S/PDIF». Ce sont à présent les sorties de votre logiciel audio qui sont transmises à la sortie S/PDIF de la carte Delta 66, et donc à la platine DAT.

1. Vérifiptions ensuite que le format de sortie S/PDIF est correct. Cliquez sur l'onglet «S/PDIF du «Delta Control Panel». Dans la section «Digital Output Format», Sélectionnez l'options «Consumer». Décochez la case «Advanced» (si elle l'est), puis cliquez sur la touche «Restore Defaults» afin de réinitialiser les bits d'état S/PDIF des signaux de sortie. Cela désactive tout réglage de protection anticopie et de préaccentuation afin que la platine DAT puisse accepter les données audio et les enregistrer correctement.
2. Dans votre logiciel audio, sélectionné le pilote «WavOut S/PDIF Delta-66» comme périphérique de sortie audio.

1. Lancez ensuite l'enregistrement sur la platine DAT, puis la lecture du logiciel audio. Vous doivent alors avoir le retard des données audio reçues sur la platine DAT par le biais du système d'écoute. Cela est un gage de la bonne réception des données audionumériques par la platine DAT.

Assistance

Cette section peut vous aider à résoudre certains problèmes qui pouraient survenir sur votre ordinateur, quel qu'en soit le système d'exploitation. Les environnementes PC offrent un nombre limite de ressources matérielles utilisables (adresses, IRQ et canaux DMA). Comme les cartes audio necessitant de nombreuses ressources, la majorite des problèmes d'installation des cartes audio vient du manque ou de la mauvaise configuration de ces ressources. Ce qui suit souligne encore ce point :

IMPORTANT : La plupart des problèmes d'installation des cartes son proviennent de contrflits de ressources (affectation d'IRQ ou d'adresses deja occupées par d'autres périhériques ou logiciels du système).

La Delta 66 a été conçue pour réduire au minimum les risques de conflits de ressources (elle n'occappe qu'une seule IRQ etaucun canal DMA). Elle peut également partager une IRQ dans certains cas. L'éventualité de conflits de ressources ne peut toutefois pas être éliminée en raison de la nature de l'environnement Windows. La plupart des conflits de ressources sont automatiquement reconnus par le système «Plug-and-Play» («PnP») de Windows. Tout conflit de ressources déetecté est signalé dans le Gestionnaire de péripériques. Si l'un des péripériques du Gestionnaire de péripériques de Windows entre en conflit avec un autre, il se voit adjoindre un point d'exclamation jaune au-dessus de son icône. Vous trouvez un exemple de l'aspect que doit avoir le Gestionnaire de péripériques lorsque la Delta 66 est correctement installée à la section «Vérification de l'installation des pilotes pour Windows» duprésent mode d'emploi. Si vous repêrez un point d'exclamation jaune sur l'icône de la Delta 66, cela signifie donc un conflit de ressources. Il existe plusieurs façon de résoudre ce problème.

NOTE: Si vous devez résoudre des problèmes de conflits entre des péripériques «PnP» et non «PnP», il est en général plus simple de modifier les réglages de ressources du péripérisque non «PnP». De cette manière, Windows peut modifier les réglages souhaités à partir des réglages de ressources des péripériques «PnP» installés. Si vous procédez de manière inverse et modifiez les réglages de ressources du péripérisque «PnP», Windows ne disposera d'aucune information de départ lui permettant de régler les ressources du péripérisque «PnP». Il existe quelques exceptions à cette règle: (1) lorsqu'un péripérisque non «PnP» dispose d'un veritable pilote Windows 95/98, (2) si le BIOS intéège des instructions permettant à une IRQ d'être spécifique affectée à un péripérisque non «PnP» ou (3) si des

réglages d'afliction de ressources ont été saisis à la main dans le Gestionnaire de périhériques de Windows. Dans ce cas, Windows a connaissance des besoin du périhérique non PnP en matière de ressources.

L'une des méthodes les plus simples de changement des ressources affectées à une carte PCI du type de la Delta 66 consiste à installer la carte en conflit sur un autre port PCI. Éteignez l'ordinateur, retirez la Delta 66 du port PCI dans lequel elle se trouve, placez-la dans l'un des autres ports PCI disponibles, puis rallumez l'ordinateur. Cette opération suffit souvent à modifier l'affection des IRQ de la Delta 66 au lancement de Windows. Une fois que Windows s'est lancé, repreneze la procédure indiquée à la section «Vérification de l'installation des pilotes Windows» duprésent mode d'emploi. Il se peut que vous ayez à déplacer plusieurs fois la Delta 66 de port PCI avant de trouver une IRQ libre.

Si le conflit de ressources persiste, procédez à des recherches plus profundes pour connaître la nature exacte du ou des conflicts. Retournez dans le Gestionnaire de périphériques, Sélectionnez la Delta 66 ou tous les autres périphériques en conflit, puis cliquez sur la touche «Propriétés» située au bas de la fenêtre. Vous accédez alors à la page des propriétés du périphérique sélectionné. Cliquez sur l'onglet «Ressources» de la fenêtre «Propriétés» pour afficher les ressources, puis visualisez les conflits possibles en sélectionnant chacune d'entre elles et en examinant la «Liste des périphériques en conflit» située au bas de la fenêtre.

Il peut arriver qu'un problème de ressource ne soit pas répertorié dans la liste

des périphériques en conflit ou ne soit pas signalé par un point d'exclamation jaune dans le Gestionnaire des périphériques. En cas de doute sur la configuration de votre périphérique (ou si vous souhaitez simplement vérifier une deuxième fois), vous pouvez afficher la liste de tous les périphériques et l'IRQ qui leur est affectée en selectionnant l'options «Ordinateur» située tout en haut de la liste du Gestionnaire de périphériques, puis en cliquant sur la touche «Propriétés» (ou en double-cliquant sur l'options «Ordinateur»). Une

fenêtre s'ouvre et vous indique les numérods d'IRQ sur la gauche et les périphériques auxquels elles sont affectées sur la droite. Si un numéro n'apparaît pas dans la liste, cela signifie que l'IRQ correspondante est libre et utilisable. Recherche également les IRQ partagées par plusieurs périphériques. Si la Delta 66 est capable de partager une IRQ avec d'autres périphériques, certains d'entre eux ne le permettent pas. Une entree de type «IRQ Holder pour PCI Steering» accompagnant un périhériquePCI installé dans l'ordinateur ( comme la Delta 66) est normale. Si un autre périhérique se voit afferter la meme IRQ que la Delta 66 (carte video, carte SCSI ou contrôleur USB), il existe alors un risque de conflit entre les deux périphériques. Il suffit en général de placer l'une des cartes en conflit sur un autre port PCI pour resoudre le probleme.

Les conflicts d'adresses sont rares entre les péripériques PCI, mais si vous ne détectezaucunconflictd'IRQ évident,recherche toutconflictd'adresse d'entrée/sortie évientuelpendant queyouvêtes dans le Gestionnaire de péripériques. Vous pouvez afficher la liste des adresses d'entrée/sortie affectées en cochant la case «Entrée/Sortie (E/S)» se trouvant sous l'options «Requête d'interruption (IRQ)» tout en haut de la fenêtre du Gestionnaire de péripériques. Les adresses d'E/S sont affichées sous forme hexadécimale à 16 bits.Par conséquent,une adresse de 300h(adresse par défaut de la Winman 4X4/s,par exemple)s'affiche sous la forme «0300» dans cette liste.

Si vous ne trouvez toujours pas la réponse ou un indice permettant d'en savoir plus sur le conflit de ressources, quitterze Windows et effectuez une inspection finale de la configuration du BIOS de votre ordinateur. Les BIOS les plus récents (voir mode d'emploi de votre ordinateur) vous permettent d'affector librement les IRQ aux ports PCI de la carte-mère. Ce système peut s'avérer très pratique pour résoudre les problèmes d'affection des IRQ aux péripériques PCI.

Il peut arriver qu'un BIOS soit configuré pour affercer une IRQ spécifique à un péripérisque ISA non «PnP», et nécessite, pour ce faire, l'indication du péripérisque PCI/ISA «PnP» (certains systèmes sont par défaut configurés sur ce système, et plus particulièrement en ce qui concerne les IRQ 3 et 4). Veuillez consultier le mode d'emploi de votre ordinateur ou de sa carte-mère pour de plus amples renseignements.

Il se peut également que vous ne disposiez pas d'IRQ libre (chaque IRQ du système est déjà affectée à l'un des périhériques qui s'y trouvent). Ce problème survient sur tout sur les ordinateurs de marque. Ces ordinateurs disposent de tant de fonctionnalités que toutes les IRQ sont occupées. Dans ce cas, vous doivent reconfigurer ou modifier les priorités du système. Vous pouvez, même, creator une seconde configuration matérielle afin de pouvoir faire tourner séparément deux types de profils de matériels. Veuillez vous reporter à la documentation de Windows pour de plus amples renseignements sur ce sujet.

Problème : Absence totale de son.

Cause possible 1 : La carte Delta 66 et/ou ses pilotes ne sont pas correctement installés. Veuillez vous reporter aux sections consacrées à l'installation.

Cause possible 2 : Il existe un conflit de ressource avec un autre péripérisque installé dans l'ordinateur. Comparez la configuration de la Delta 66 (adresse, IRQ) à celle des autres péripérisques du système. Si nécessaire, modifiez les réglages d'un ou plusieurs péripérisques.

Cause possible 3 : Les pilotes de la Delta 66 n'ont pas eté affectés comme péripérisque de sortie des logiciels audio utilisés.

Cause possible 4: Mauvais routage configuré dans le «Delta Control Panel». Cliquez sur l'onglet «Patchbay/Router» du «Delta Control Panel» et vérifie que la sortie utilisée est bien affectée à la source audio souhaitée. Vérifiez également que le signal ressort bien du mélangeur numérique, que les «Faders» sont régliés sur le bon niveau et que la fonction Mute n'est pas activée.

Cause possible 5 : Mauvaises connexions des appareils audio. Vérifiez que les sorties audio analogiques sont bien reliées à une console de mixage numérique ou à un mixeur/amplificateur externe, ou que la sortie numérique S/PDIF est bien reliée à un appareil audionumérique pouvant receivevoir des signaux S/PDIF.

Problème : Les afficheurs de niveau (VU) d'entrée des logiciels audio n'indiquent aucune activités.

Cause possible 1 : La ou les entrées de la Delta 66 ne sont pas correctement sélectionnées comme péripérisque(s) d'entrée de votre logiciel audio.

Cause possible 2 : Si le logiciel audio doit enregistrer des signaux provenant du mélangeur de return interne de la Delta 66, vérifie le bon réglage des «Faders» et des touches «Mute» et «Solo» du mélangeur.

Cause possible 3: Mauvaises connexions des apparéils audio.

Problème : Le son se repète.

Cause possible : Mauvaise IRQ ou conflit de ressource d'IRQ. Dans ce cas, de courtes portions du son (de 0,5 à 1 seconde) se repétent à l'infini, ce qui peut aller jusqu'à provoquer le « plantation » de l'ordinateur. Veuillez vous reporter aux suggestions d'assistance générales mentionnées au début de cette section.

Problème : Les enregistrements audio sont entachés de bruits parasites de type clicks et pops.

Cause possible 1: Les niveaux d'entrée sont trop élevés, ce qui provoque de la saturation ou de la distorsion à l'entrée. Vérifiez le bon réglage des selecteurs de niveau du Delta Control Panel. En position «+4», les

entretes/sorties de la Delta acceptent des signaux bien plus élevés qu'en position «Consumer» ou «-10». Si la distorsion persiste avec la valeur +4, abaissez le volume au niveau de la source audio.

Cause possible 2: Si vous tentez d'enregistrer des signaux reçus sur l'entrée S/PDIF alors que l'entrée S/PDIF n'est pas可以选择 comme source d'horloge maîtresse de la Delta 66, l'enregistrement ne se fait pas en synchronisation avec les signaux S/PDIF. Vous risquez alors de constater des pertes d'échantillons sur les signaux de retard et à enregistrer.

Cause possible 3: Laaille des mémoires tampons du logiciel audio est mal réglée. Ce réglage est propre à chaque application, mais s'effectue en général dans la section consacrée à la configuration. Certains logiciels demandent le «calibrage» de la carte audio lors de la première utilisation de celle-ci.

Cause possible 4: Certaines cartes graphiques accélératices consomment de très grandes quantités de mémoire, ce qui peut empêcher la mémoire tampon d'enregistrement d'une carte audio de tener le débit nécessaire et, donc, provoquer des bruits parasites. Pour résoudre ce problème, il suffit souvent de diminuer ou de désactiver totalement la fonction d'accelération matérielle de la carte graphique. Sous Windows, ce réglage s'effectue à l'options Paramètres | Panneau de configuration | Système | Performances | Graphiques.

Problème : Le signal de retard est entaché de bruits parasites, même si la lecture et l'enregistrement ne sont pas en cours.

Cause possible: Si l'entrée S/PDIF n'est pas coupée sur le mélangeur interne et si l'horloge maitresse de la Delta 66 n'est pas régée sur l'entrée S/PDIF, c'est un signal S/PDIF asynchrone dont vous avez le retour. Vous risquez alors de constater des pertes d'échantillons sur les signaux de return et à enregistrer.

Problème : Le son provenant du mélangeur de retour interne est terne. On dirait qu'il est produit avec un égalisseur aigu abaisse complètement !

Cause possible : La fréquence d'échantillonnage de la Delta 66 est trop faible. Le mélangeur interne est un apparéil numérique qui fonctionne à la fréquence d'échantillonnage affectée à la carte Delta 66. La bande passante du mélangeur correspond approximativement à la moitié de la fréquence d'échantillonnage. Il n'y a aucune possibilité d'améliorer la qualité sonore lorsque la lecture ou l'enregistrement se font à une fréquence d'échantillonnage trop faible. Toutefois, lorsque le système est à l'arrêt (aucune lecture ni enregistrement en cours), il est possible de faire revenir automatiquement le mélangeur sur une fréquence d'échantillonnage par défaut. Vous trouvezez de plus amples renseignements à ce sujet au paragraph «CODEC SAMPLE RATE» de la section «Onglet Hardware Settings».

Annexe A - Caracteristiques techniques

ENTRÉES/SORTIES AUDIO ANALOGIQUES

Niveau d'entrée maximum

sur entrées analogiques :

+14dBu (en position +4dBu),

Niveau de sortie maximum

sur sorties analogiques :

+14dBu (en position +4dBu),

+6dBV (en position Consumer).

Distorsion harmonique totale (à 0 dB FS) :

Sorties :

inférieure à 0,0015%,

Entrées :

inférieure à 0,0024%

Bande passante :

Impedance d'entree :

Connecteurs d'entrée :

Connecteurs de sortie :

de 22 Hz à 22 kHz, -0,3 /-0,2dB

10 kOhms minimum

symétriques ou asymétriques

symétriques ou asymétriques

ENTRÉES/SORTIES AUDIONUMÉRIQUES

Format numérique en entrée :

Fréquences d'échantillonnage

de l'entrée numérique :

Format numérique en sortie :

Fréquences d'échantillonnage

de la sortie numérique :

RESSOURCES

IRQ:

Adresses d'entrée/sortie :

Canaux DMA :

S/PDIF coaxial, 0,5 V à 5 V crête-à-crête.

de 8 kHz à 96 kHz.

S/PDIF coaxial, 0,5 V à 5 V crête-à-crête;

Format AES/EBU sur S/PDIF coaxial.

de 8 kHz à 96 kHz.

UneseuleIRQrequire

Quatre blocs : 32, 16, 16 et 64 octets

Aucun

Annexe B - En cas d'utilisation d'une console de mixage externe

Notre objectif principal est de faire parvenir le signal à enregistrer jusqu'à la Delta 66, puis de pouvoir avoir le retour des sorties de la Delta 66. La carte Delta 66 est équipée d'un veritable mélangeur interne sur son microprocesseur PCI qui permet de faire le mixage des entrées et des sorties, puis de transmettre ce mixage à l'une des paires de sorties analogiques et/ou à la sortie S/PDIF de la carte. La Delta 66 vous permit par ailleurs d'enregistrer ce mixage directement dans vos logiciels audio comme n'importe quel autre signal d'entrée. Quoiqu'il en soit, certains préféreront utiliser une console de mixage pour gérer leurs enregistements multipistes.

Une console de mixage conçue spécifique pour l'enregistrement multipiste réplit deux fonctions : transmission du signal vers l'enregistreur et réception des sorties de l'enregistreur en vue du mixage ou de l'écoute. Dans cette optique, une console d'enregistrement est en fait constituée de deux sections. Une console d'enregistrement offre également la possibilité d'envoyer des signaux à une ou plusieurs sections de mixage, d'avoir le return de ces sections, de pouvoir régler séparément les niveaux de retours dans les cubines d'écoute et dans les studios ainsi que d'autres fonctions nécessaires à l'enregistrement.

Il existe deux grands types de consoles d'enregistrement : les consoles de type «Split» et les consoles «en ligne». Sur les consoles de type «Split», chaque voie servant à l'enregistrement du signal sur l'enregistreur est accompagnée d'une voie destinée au retour du signal en provenance de ce même enregistreur. Sur les consoles en ligne, les sections d'enregistrement et de retour sont intégrées sur la même tranche de console, de sorte que chaque voie dispose de deux entrées ligne.

La section d'enregistrement se désigne par son système de bus qui permet d'affector le signal d'entrée à plusieurs sorties (en général un multiple de 8) par le biais d'une matrice. On peut dire qu'une console 8 bus se destinée à des enregistrentements 8 pistes et qu'une console 24 bus est destinée à des enregistrentements 24 pistes, même si ce n'est pas une règle établie.

Les modèles de consoles dont nous vous donnons ici une description sont les modèles les plus perfectionnés qui puissant exister, consoles professionnelles extrémement couteuses acquises pour un but bien précis. Il existe toute fois d'autres types de consoles qui, grâce à leurs fonctions, peuvent également servir de console d'enregistrement et de retard. Une console de sonorisation ou de diffusion voire, dans certains cas, une console d'enregistrement, peuvent proposer des systèmes de bus alternatifs sous la forme des «sorties de prémixage». Ces sorties sont en général agencées par paires stéreo, chacune dotée d'un «Fader» de niveau. Vous pouvez utiliser ce type de

configuration en enregistrement tant que les signaux d'enregistrement sont repris sur les bus stéreo. Ici, la différence existe en ce qu'il n'y a pas de réelle distinction entre les sections d'enregistrement et de retard.

Certaines consoles niveau ligne proposent des départs effectifs ou des départs auxiliaires sur chaque voie. Ces départs disposent de leur propre réglage de niveau et peuvent receivevoir des signaux en «pré-Fader» (indépendant du «Fader» de niveau de la voie) ou «post-Fader» (dépendant du «Fader» de niveau de la voie). Il est possible de transmettre un signal à un enregistreur par le biais de ces «départs auxiliaires». Un départ «pré-Fader» est toujours préféable car il permet de disposeur un niveau d'enregistrement totalement indépendant du niveau de retard.

Ce type de console présente un inconvenient. Vous ne pouvez pas transmettre un signal à l'enregistreur via la «sortie générale» de la console et reprene des sorties de l'enregistreur dans la console car, dans ce cas, le signal de sortie de l'enregistreur est réinséré à son entrée, ce qui provoque une boucle de signal particulièrement désagréable pour vos oreilles et pour vos apparciels.

Certaines consoles modernes équipées d'une sortie secondaire stéreo («alt out») permettent d'éviter ce problème. Lorsque vous affectez une voie à la sortie secondaire, cette voie est retiree du bus de sortie générale. Ces consoles, que l'on peut considérer comme des consoles 2 bus, peuvent parfaitement etre utilisées en enregistrement.

Dans les exemples types n^1 et n^2 presents dans les pages précédentes, nous avons effectué l'enregistrement par le biais de préamplificateurs ; une simple console de mixage niveau ligne chargée de mixer les sorties ligne de la Delta 66 est alors utilisée pour le retour. Nous espérons que ces courtes explications vous permettront deCHOISIR la console adaptée à vos besoins.

MIDIMAN/M-AUDIO HEADQUARTERS

*Le service d'assistance technique n'est disponible qu'en angeais. Pour bénéficier d'un support technique dans votre langue, veuillez contacter le distributeur Midiman / M Audio de votre pays. La liste complète de nos distributeurs se trouve à l'adresse suivante : http://www.midiman.net/company/international.php.

Germany

Si vous pays n'apparait pas sur cette liste veuilles visitor :

Les informations, les spécifications techniques et le contenu de l'emballage décrits dans ce document sont suscept à modification, sans préavis, et n'engageant aucunement la responsabilité de Midiman / M Audio.
