LE GRAND QUENTIN 3841 - Poêle à fioul GODIN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Poêle à fioul
Marque	GODIN
Modèle	LE GRAND QUENTIN 3841
Puissance calorifique maximale	12 kW
Puissance calorifique minimale	2,7 kW
Consommation à allure maximale	1,380 l/h
Consommation à allure minimale	0,330 l/h
Combustible	Fuel Oil Domestic (FOD)
Volume chauffé corrigé (norme FDD 35.001)	380 m³
Dimensions (H x L)	760 x 740 mm
Diamètre de la buse	125 mm
Tirage nécessaire à allure max	1,5 mm CE
Tirage nécessaire au ralenti	0,8 mm CE
Raccordement cheminée	Hauteur mini 5 m, section mini 2,5 dm²
Protection du sol	Plaque isolante et incombustible dépassant de 40 cm à l'avant
Allumage	Manuel avec alcool à brûler ou allumeur
Réglage de puissance	Manette de 0 à 6, paliers de 15 minutes
Entretien régulier	Nettoyage hebdomadaire du décrasseur
Nettoyage du brûleur	Tous les 2 mois avec brosse métallique
Nettoyage filtre vanne	1 fois par saison
Ramonage	Au moins 1 fois par an
Pièces de rechange	Disponibles chez le fournisseur ou professionnel agréé
Garantie	Plaque signalétique à l'arrière, bon de garantie à conserver

FOIRE AUX QUESTIONS - LE GRAND QUENTIN 3841 GODIN

Comment installer le poêle LE GRAND QUENTIN 3841 ?

Assurez-vous que la cheminée est en bon état avec un tirage suffisant (1,5 mm CE à allure max). Le conduit doit avoir une section minimale de 2,5 dm² et une hauteur d'au moins 5 m. Raccordez l'appareil avec un tuyau de 125 mm de diamètre. Placez une plaque isolante et incombustible au sol, dépassant de 40 cm devant l'appareil.

Quel type de combustible utiliser ?

Utilisez du Fuel Oil Domestic (FOD), également appelé fioul domestique. Ne pas utiliser d'autres combustibles.

Comment allumer le poêle ?

Vérifiez la position de l'anneau du brûleur. Remplissez le réservoir (si applicable) et ouvrez le robinet. Armez le levier de la vanne à niveau constant. Placez la manette de réglage sur position 6, puis attendez que le fioul arrive. Ouvrez la porte, versez 1 à 1,5 cm d'alcool à brûler dans le brûleur, enflammez et refermez. Après 4 à 6 minutes, augmentez progressivement l'allure.

Comment régler la puissance ?

Utilisez la manette de réglage de 0 à 6. Restez au moins 15 minutes à chaque position en augmentation. La position 6 correspond à l'allure maximale (12 kW), la position 1 au ralenti (2,7 kW).

Quel entretien régulier est nécessaire ?

Chaque semaine, tournez, poussez et tirez la tige du décrasseur. Tous les 2 mois, nettoyez l'anneau et le brûleur avec une brosse métallique. Une fois par saison, nettoyez le filtre de la vanne et les carreaux de fumées. Faites ramoner la cheminée au moins une fois par an.

Que faire si la flamme est fumeuse ?

À allure max : la position 6 a été amenée trop rapidement : revenez à 0 et attendez une combustion normale, ou le débit est trop fort : réduisez l'allure et contactez l'installateur. À toutes les allures : les orifices du brûleur sont obstrués (nettoyez) ou le tirage est insuffisant (contactez l'installateur).

Pourquoi le poêle s'éteint-il ?

Causes possibles : réservoir vide, obstructions par impuretés (dans le réseau, la vanne à débit constant, la tige doseuse ou le décrasseur). Contactez votre installateur pour un nettoyage.

Comment nettoyer le brûleur ?

Tous les 2 mois, ouvrez la large porte d'accès, retirez l'anneau et le brûleur, et nettoyez-les avec une brosse métallique. C'est facile grâce à l'accès large.

Comment vérifier le tirage de la cheminée ?

Utilisez un déprimomètre pour mesurer le tirage. À allure max (position 6) après 1h, il doit atteindre 1,5 mm CE. Au ralenti (position 1), environ 0,8 mm CE. Si le tirage dépasse 2 mm CE, réglez le modérateur de tirage.

Où trouver des pièces de rechange ?

Adressez-vous à votre fournisseur ou à tout professionnel détenteur de la marque. Indiquez les références de la plaque signalétique située à l'arrière de l'appareil ou du bon de garantie.

MODE D'EMPLOI LE GRAND QUENTIN 3841 GODIN

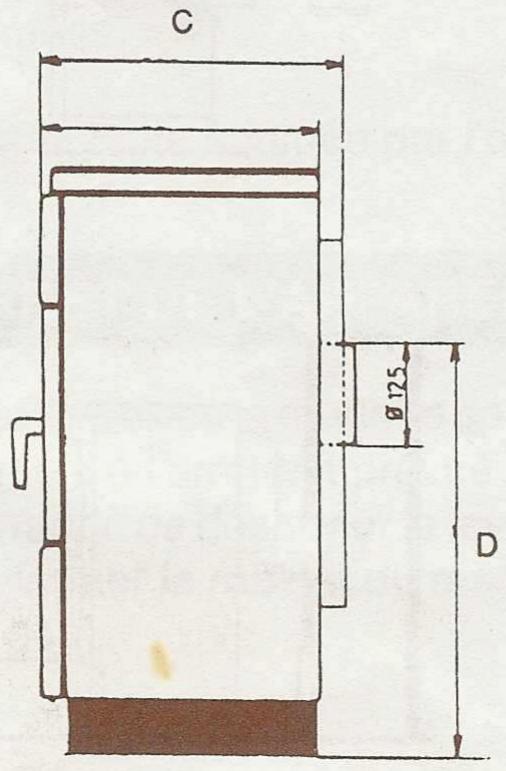

Encombrement : (Fig. 1, 2 et 3)

Hauteur A

Largeur B

Diamètre de la buse

3841	3840	3838
760	760	715
740	740	590
445	405	355
125	125	125
452	452	460

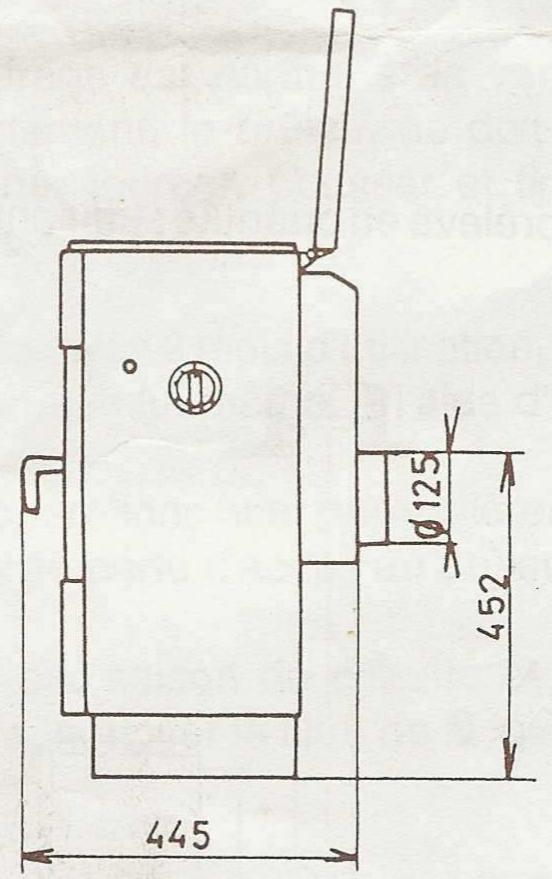

3841 Fig. 1

3838-3840 Fig. 2

Caractéristiques techniques

	Réf. 3841	Réf. 3840	Réf. 3838
Puisance calorifique maximale	12 kW	9 kW	7,5 kW
Volume chauffé corrigé correspondant(Norme FDD 35.001)	380 m3	250 m3	200 m3
Puisance calorifique minimale	2,7 kW	2,5 kW	2,2 kW
Consommation à allure maximale	1,380 l/h	1,050 l/h	0,92 l/h
Consommation à allure minimale	0,330 l/h	0,300 l/h	0,27 l/h
Capacité du réservoir	sans	12 I	12 I
Combustible	F O D	F O D	F O D

Cheminée et raccordement

• Avant la réalisation de l'installation, s'assurer que la cheminée est en bon état et que la qualité du conduit permettra un tirage suffisant. - La dépression doit atteindre 1,5 mm CE.
• La cheminée ne doit pas se refroidir facilement.
• Elle doit être bien étanche et de section constante.
• La section minimale doit atteindre 2,5 dm2. Par contre, une section trop importante représente un volume trop grand, difficile à réchauffer, qu'il faut tuber si le tirage s'établit mal.
• La hauteur du conduit ne doit pas être inférieure à 5 mètres et le sommet doit dépasser le faîte du toit et déboucher à l'air libre sans présenter de rétrécissement.
• Il est recommandé qu'une trappe de ramonage bien étanche soit placée 50 centimètres environ au-dessous de l'axe du tuyau de fumée.
• Ne jamais réduire le diamètre du tuyau de départ prévu sur l'appareil.
• Le raccordement doit être réalisé de façon absolument étanche.

REMARQUE: Il convient de vérifier que l'air nécessaire à la combustion peut être prélevé en quantité suffisante dans la pièce où l'appareil est installé.

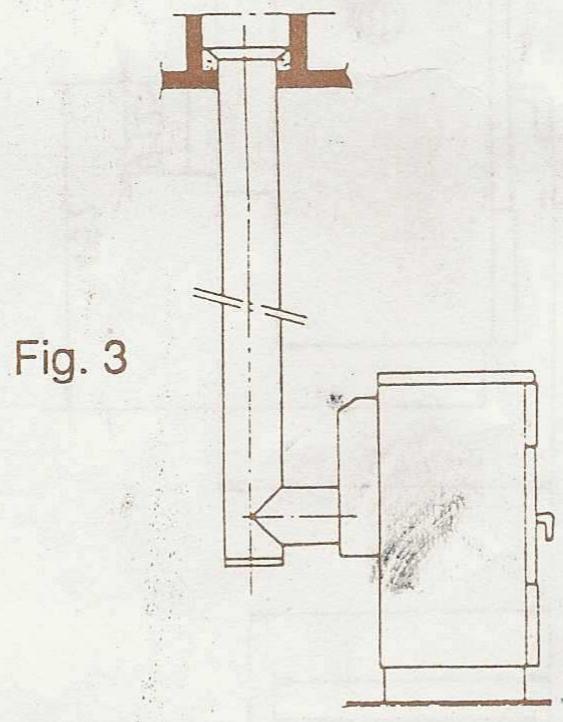

Mise en PLACE de l'appareil

• La buse est montée à l'arrière de l'appareil.
• Vous pouvez raccorder directement l'appareil au conduit de cheminée par l'inter
• Sile sol est constitué de matériaux combustibles, il convient de le protégger convenablement à l'aide d'une plaque dépassant la face avant de l'appareil d'au moins 40 cm (Fig. 4).

Cette plaque doit être isolante et incombustible.

• Utilisez des tuyaux de 125 mm de diamètre de préférence émaillés, car leur résistance à la corrosion est remarquable. Leur longueur devra être aussi courte que possible afin que la chaleur que conservent les fumées soit comme il se doit, utilisée pour établir le tirage.

Fig. 4

Allumage - réglage

• Vérifier la bonne position de l'anneau de brûleur.
• Remplir le réservoir en utilisant un bidon spécial avec bac verseur.
• Verser toujours au travers du filtre en évitant de répandre du fioul (toute fausse manoeuvre entraînerait des mauvaises odeurs).
• Surveiller le niveau à l'intérieur du filtre.
• Ouvrir le robinet du réservoir en tournant dans le sens inverse des aiguilles d'une montre.
• Armer le levier de la vanne à niveau constant située derrière l'appareil en abaissant celui-ci (Fig. 5).
• Attendre 2 à 3 minutes que le fioul entre dans la vanne à niveau constant.
• Placer la manette de réglage du début à la position "6" et dès que le fioul arrive au brûleur, ramener à la position "1", utiliser l'outil fourni.
• Ouvrir la porte panoramique et verser dans le brûleur la valeur d'un fond de verre d'alcool à brûler (1 à 1,5 cm).
• Enflammer puis fermer la porte.
• Après 4 à 6 minutes le brûleur est réchauffé et l'on peut graduellement augmenter l'allure en passant de la position "1" à la position "2" et ainsi de suite jusqu'à l'obtention de l'allure désirée.
• Toujours rester au moins 15 minutes à chaque position de réglage. (Cette précaution n'est pas utile dans le sens réduction d'allure).

REMARQUE: Si l'allumage est raté, ne jamais réutiliser d'alcool à brûler avant que le brûleur ne soit complètement refroidi. Utiliser soit un allumeur du commerce soit un tampon de coton imbibé de fioul ou de pétrole. Si au cours d'une fausse manoeuvre on constate la présence d'une grande quantité de fioul dans le brûleur, il faut absolument éponger celui-ci avant d'effectuer un nouvel allumage.

Nettoyage

Si le tirage est normal et la vanne à début constant réglée correctement, le brûleur ne doit pas s'encrasser. 1 fois par semaine, tourner, pousser et tirer à nouveau la tige du décrasseur.

1 fois tous les 2 mois d'utilisation, nettoyer l'anneau du brûleur et le brûleur lui-même, à l'aide d'une brosse métallique.

(Ces opérations sont particulièrement aisées à réaliser grâce à la large porte d'accès au brûleur).

1 fois par saison de chauffe et notamment à la remise en service, nettoyer le filtre de la vanne à début constant (Fig. 5).

1 fois par saison de chauffe, vérifier la propreté des carreaux de fumées.

Vérifier la boîte à fumée par l'ouverture de la buse.

Arrét de l'appareil

Placer l'index de la manette de réglage en regard du repère "0". Si la mise à l'arrêt est prévue pour une longue période, il est commandé de désarmer le levier de la vanne à début constant et de fermer le robinet du réservoir.

levier (en bas) d'armement (ouvert) Fig. 5

TIRAGE

Le bon fonctionnement de l'appareil dépend sur tout du tirage que peut produire la cheminée. À la position de réglage d'allure maximum ("6"), après 1 heures de fonctionnement le tirage doit atteindre 1,5 mm CE. Si ce n'était pas le cas, non seulement le rendement de l'appareil serait affecté mais de plus son encrassement serait très rapide. Il faudrait donc sans tarder prendre toute mesure nécessaire pour améliorer le tirage. À l'allure ralentie (réglage en position "1") le tirage doit atteindre 0,8 mm CE environ.

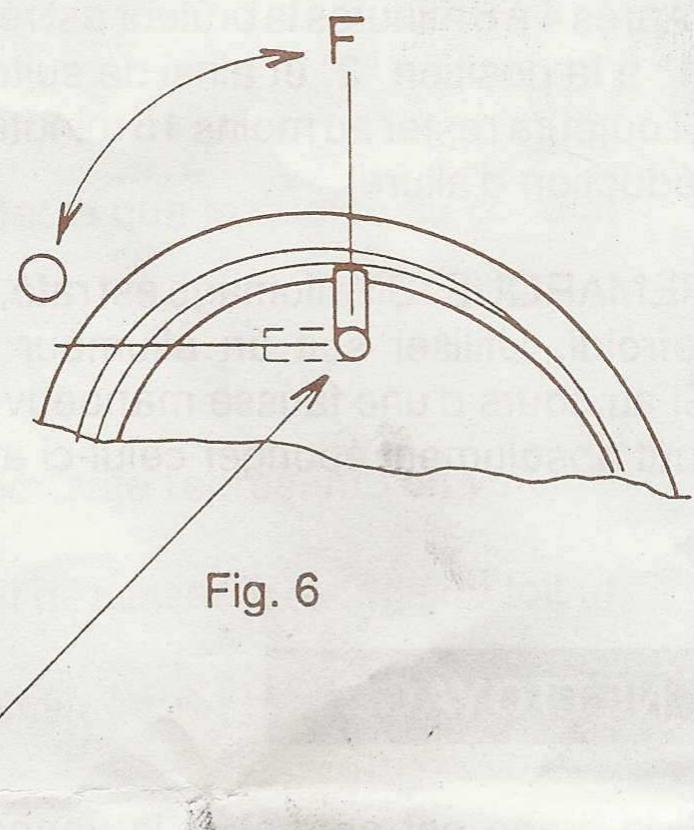

REMARQUE: Si le tirage dépassait franchement 2 mm CE, il serait nécessaire de régler le modérateur de tirage. Dans ce cas pour les 3840 et 3841 débloquer la fermeture avant de procéder au réglage (Fig. 6). La valeur du tirage ne peut être vérifiée qu'à l'aide d'un déprimomètre. Tout autre moyen de contrôle avec une flamme de bougie ou autre ne peut que donner des indications sans valeur précise. Si les conditions de tirage sont remplies, vous devez être totalement satisfait de votre appareil.

Important: il est nécessaire de mettre en place le modérateur de tirage sur le 3841 : pratiqueur comme suit :

1) démonter la tôle de protection arrêté 2) placer le modérateur et le fixer 3) fixer la buse 4) remonter la tôle de protection arrêté (Fig. 7).

Fig.7

Réglage du débit de FUEL

NOTA : Il n'est pas nécessaire de modifier ce réglage tant que la viscosité du combustible ne varie pas.

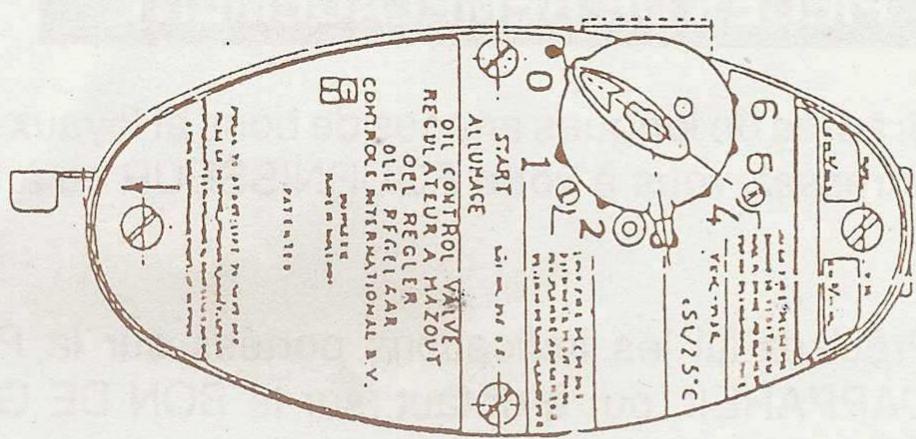

Sur le dessus de la vanne à début constant sont disposées deux vis de réglage : l'une porte l'inscription "Diminution début maxi", l'autre "Diminution début mini". Il n'est pas possible d'augmenter les débits.

a) Si le débit minimal est trop fort, tourner la vis dans le sens de la flèche. b) Si le débit maximal est trop fort (flamme fuligineuse trop longue), réduire le débit en tournant la vis de réglage dans le sens indiqué par la flèche.

Le réglage maximal des débits étant extrêmement sensible et précis, il est conseillé d'agir sur les vis de réglage avec la plus grande précaution. Toujours commencer par le réglage du débit minimal.

Ramonage

Faire ramoner et vérifier l'état de votre cheminée au moins 1 fois par an. À cette occasion s'assurer du bon état des joints des portes.

Visiter les chicanes par le trou de la buse et déposer le tampon. Utiliser le GODIN/NET spécial vitre pour nettoyer le hublot (Réf. 0009). Pour l'entretien de vos conduits, utiliser GODIN/NET poudre (Réf. 0008).

Quelques cas d'anomalies

• À l'allure maxi, la flamme devient longue et fumeuse et salit la vitre :

1ère cause possible : - la position "6" a été amenée trop rapidement

• Replacer la manette à "0" et attendre que la combustion redevienne normale. Replacer

ensuite la manette selon l'allure désirée.

2ème cause possible : - Le débit est trop fort. Placer alors à une position intermédiaire et prévenez votre installateur pour effectuer un réglage.

• Au ralenti, la flamme est fumeuse :

Cause : débit minimal trop faible

Placer la manette à une position plus élevée et prévenez votre installateur pour effectuer un réglage.

• La flamme est fumeuse à toutes les allures :

1ère cause : les orifices du brûleur sont obstrués, nettoyer le brûleur.

2ème cause : le tirage est insuffisant, prévenir votre installateur.

• L'appareil s'éteint :

1ère cause : réservoir vide

2ème cause : Obstruction par des impuretés

a) dans le réseau b) dans le contrôle de la vanne à débit constant c) dans la fente de la tige doseuse de la vanne à débit constant d) au décrasseur

Faites appel à votre installateur pour effectuer un nettoyage.

La cheminée, par son tirage, assure l'aspiration de l'air que va utiliser le brûleur pour alimenter la combustion. La cause principale du noircissement est due à une insuffisance d'air, donc le plus souvent à un tirage défectueux.

Pièces de remplacement

Si après de longues années de bons et loyaux services le remplacement de certaines pièces s'avère nécessaire, adressez-vous à votre FOURNISSEUR ou à tout PROFESSIONNEL DÉTENTEUR DE NOTRE MARQUE.

Precisez-lui les indications portées sur la PLAQUE SIGNALÉTIQUE, celle-ci est placée à l'ARRÊRE DE L'APPEARIOL ou, à défaut, sur le BON DE GARANTIE, à conserver imperativement même après la date de péremption.

En possession des nomenclatures et de toute la documentation technique relative à notre fabricant, celui-ci sera en mesure de vous fournir rapidement tout pièce de remplacement et procéder aux réparations justiciables des ses compétences.

Responsabilite

Nous vous rappelons que la responsabilité du constructeur se limite au produit tel qu'il est commercialisé et que l'installation et la mise en service sont sous la responsabilité entière de l'installateur qui devra intervenir selon les règles de l'art et suivant la prescription de la notice.

Afin d'améliorer constamment la qualité de ses produits, la Société GODIN se réserve le droit de modifier ses appareils sans préavis.
