Intitulé	Description
Type de produit	Assistant de circulation BECKER TRAFFIC ASSIST Z107
Caractéristiques techniques principales	Écran couleur, GPS intégré, mises à jour cartographiques
Alimentation électrique	Alimentation par câble allume-cigare ou batterie rechargeable
Dimensions approximatives	15 cm x 10 cm x 2 cm
Poids	250 grammes
Compatibilités	Compatible avec la plupart des véhicules équipés d'un port USB
Type de batterie	Batterie lithium-ion rechargeable
Tension	5V
Puissance	5W
Fonctions principales	Navigation GPS, alertes de trafic en temps réel, points d'intérêt
Entretien et nettoyage	Nettoyer l'écran avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Disponibilité de pièces de rechange sur demande
Sécurité	Éviter l'utilisation pendant la conduite, respecter les lois locales sur la circulation
Informations générales utiles	Vérifier la compatibilité avec votre véhicule avant l'achat

FOIRE AUX QUESTIONS - TRAFFIC ASSIST Z107 BECKER

Comment mettre à jour la carte sur le BECKER TRAFFIC ASSIST Z107 ?

Pour mettre à jour la carte, connectez votre appareil à votre ordinateur via un câble USB, puis utilisez le logiciel Becker Content Manager pour télécharger et installer les mises à jour disponibles.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que l'appareil est correctement chargé. Essayez de le brancher sur une source d'alimentation. Si l'appareil ne s'allume toujours pas, il peut nécessiter une réparation.

Comment réinitialiser le BECKER TRAFFIC ASSIST Z107 ?

Pour réinitialiser l'appareil, maintenez enfoncé le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes.

Pourquoi la navigation est-elle lente ou ne fonctionne-t-elle pas ?

Une navigation lente peut être due à une mauvaise réception GPS. Assurez-vous d'être dans un endroit dégagé. Si le problème persiste, essayez de redémarrer l'appareil.

Comment changer la langue de l'interface ?

Allez dans les paramètres de l'appareil, sélectionnez 'Langue' et choisissez la langue souhaitée dans la liste.

Comment ajouter un point d'intérêt (POI) sur le BECKER TRAFFIC ASSIST Z107 ?

Pour ajouter un POI, accédez à la carte, appuyez sur l'emplacement souhaité, puis sélectionnez l'option 'Ajouter aux favoris' ou 'Enregistrer comme POI'.

Mon appareil ne trouve pas de signal GPS, que faire ?

Assurez-vous que l'appareil est à jour et que vous êtes dans un endroit dégagé. Évitez les zones avec des obstructions comme des grands bâtiments ou des forêts.

Comment changer le volume de l'appareil ?

Utilisez les boutons de volume situés sur le côté de l'appareil pour régler le son selon vos préférences.

Que faire si je ne reçois pas d'alertes de circulation ?

Vérifiez que la fonction d'alerte de circulation est activée dans les paramètres. Assurez-vous également que votre appareil est à jour pour recevoir les dernières informations de circulation.

MODE D'EMPLOI TRAFFIC ASSIST Z107 BECKER

Consignes de sécurité

Le Traffic Assist

Utilisation

Navigation

Déballage du Traffic Assist

Contrôle de la fourniture

Volume de livraison

En cas de réclamations

Manipulation de l'emballage

Description de l'appareil

Cable pour l'alimentation via

l'allume-cigares

Accu

Câble de raccordement USB

Support

Accessoires

Bloc d'alimentation pour réseau

Antenne GPS externe

Casque

Remarques relatives à la
documentation
Quick Start Guide
Manuel d'utilisation
Enregistrement
Réparation
Emissions et mise au rebut

2 Vue d'ensemble du Traffic Assist 12

5 Utilisation générale

7 Entretien et nettoyage

Déclaration de qualité de l'accu

Déclaration de qualité de l'écran

Mise en service

Alimentation électrique

Alimentation à l'aide

d'accumulateurs

Raccordement à l'allume-cigare

Raccordement à la prise

Proceder au raccordement

electrique de l'appareil

Antenne TMC

Antenne GPS

Antenne de l'appareil

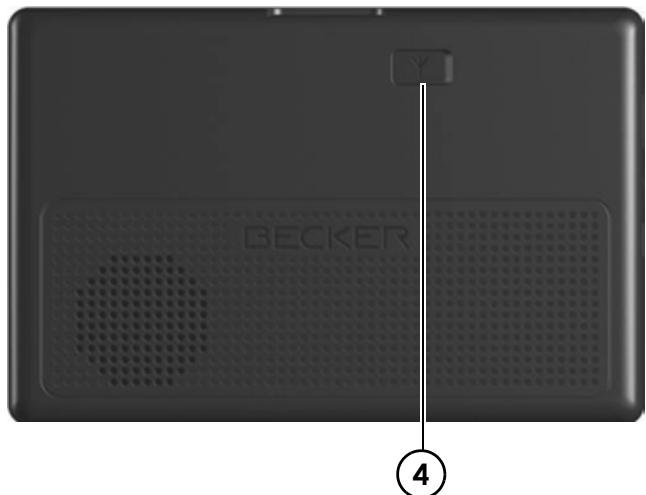

Raccordement d'une antennae externe

Carte mémoire

Enfichage de la carte mémoire

Ejection de la carte mémoire

Support

Mise en place du support

Au niveau du pare-brise

Réglage de la fixation de l'appareil

Pose du Traffic Assist

Mise en marche/arrêt du

Traffic Assist

Mise en marche

Arret

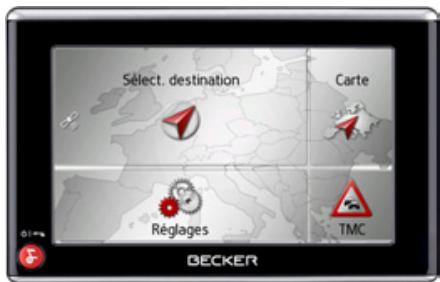

12 Regles de base concernant

15 l'ecran tactile 23

Utilisation 23

Calibrage 23

Regles de base concernant les menus 23

Le menu principal 23

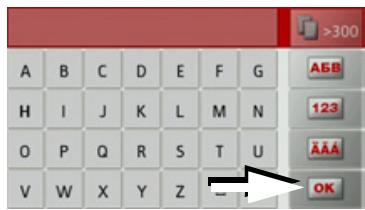

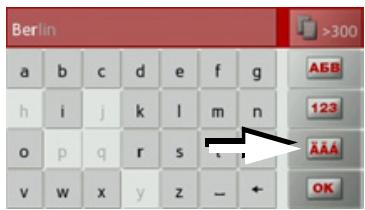

Saisies à l'aide du menu de saisie 24

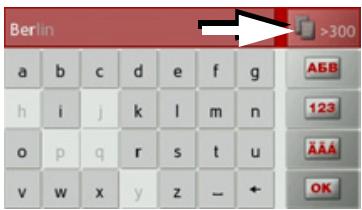

Navigation dans les listes 25

Caracteres speciaux et tremas 25

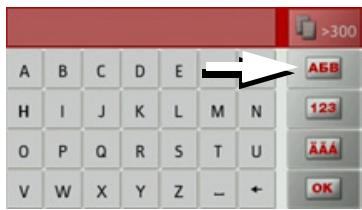

Autres yeux de caractères 26

Saisie de chiffres 26

Passage aux lettres majuscules/

minuscules 27

Effacer des caractères 27

Ajout d'espaces 27

La touche Becker 27

Content Manager 28

Installer Content Manager 28

Demarrer Content Manager 29

En cas de dysfonctionnements 30

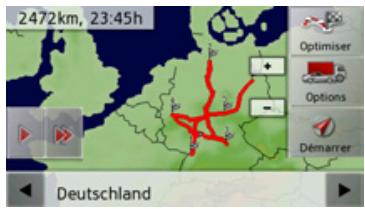

Mode Navigation 31

Qu'est-ce que la navigation? 31

Selection du mode navigation 32

Raccourci 32

Structure du raccourci 32

Listedesdestinations 32

Iconesutilisés 33

Utilisation du raccourci 33

Démarrer avec la destination

disposable 33

Navigation dans la mémoire des

destinations 33

Affichage de la destination ou edition 33

Adresse de domicile (ou de départ) 34

Appel du menu de saisie d'une

destination 34

Menu de saisie d'une destination 34

Structure du menu de saisie d'une

destination 35

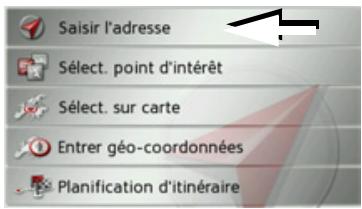

Saisir l'adresse 35

Sect. point d'intérêt 35

Select. sur carte 35

Entrer géo-coordonnées 35

Planification d'itinéaire 35

Selection d'un pays 36

Sélection d'une adresse et

lancement du guidage 36

Destinations spéciales 40

Destination spéciale à proximé 41

Destination spéciale à proximité

d'une adresse 42

Destination spéciale à proximé Affichage de carte 60

devoitrésidence 42 Appel del'affichage de carte 60

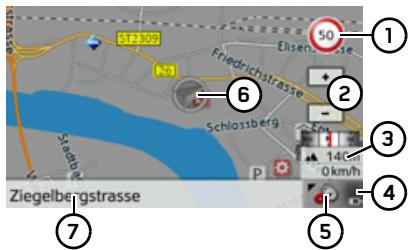

Saisiedirected'unedestination speciale 43 Structure del'affichage de carte 60

lection d'une destination à Affichage de carte sans guidage 60

artir de la carte 43 Affichage de carte avec guidage 60

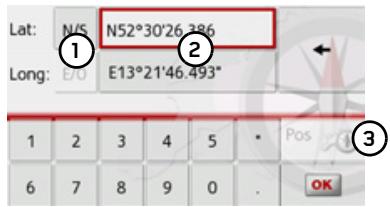

ais des coordonnées 44 Ecran divisé avec guidage 62

réparation d'itinétaire 45 Guidage avec affichage de flèches 63

Creation d'un nouvel itinétaire 47 Utilisation de l'affichage de carte 64

Edition de l'itinétaire 47 Repétition du dernier message 64

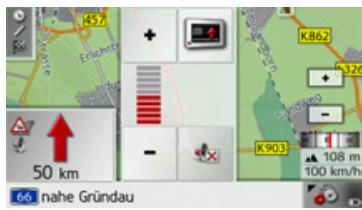

Optimisation de l'itinéaire 48 Modification du volume sonore

Léglages de la navigation 48 des announces 64

Touches Info s voyage 49 Zoom de la carte 64

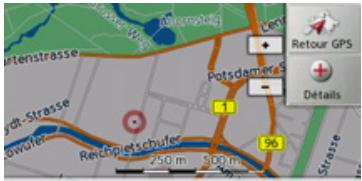

Touche Options itinér. 49 Déplacement de la carte 65

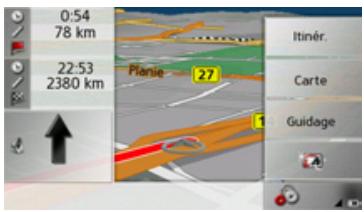

Touché Info carrefour 51 Options de l'affichage de carte 65

Touche TMC 52 Interruption du guidage 66

Touche Info carte 52 Saisie/effacement d'une

Touche Info vitesse 53 destination intermediaire 66

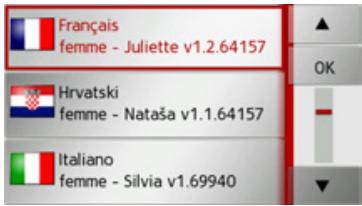

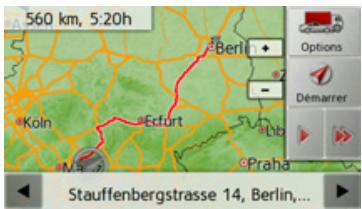

Touche Voix 54 Affichage de l'itinétaire complet 67

Touche Volume 55 Affichage de la liste des destinations 68

Touche Format 55 Ignorer une destination 68

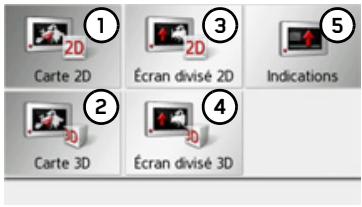

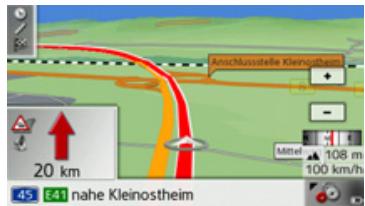

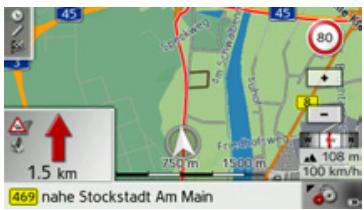

Touche Heure 55 Changement de vue 69

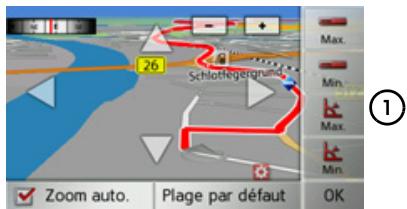

Touche Rerinit. 56 Modification des niveaux zoom et

formations routières via TMC 56 de la perspective cartographique 70

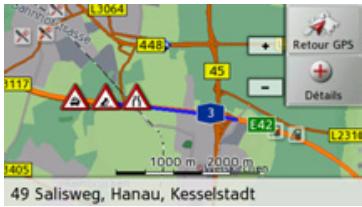

Représentation de messages TMC Modification de l'orientation de

ur la carte 57 la carte (mode 2D) 71

Utilisation du TMC 57 Affichage de la position actuelle 71

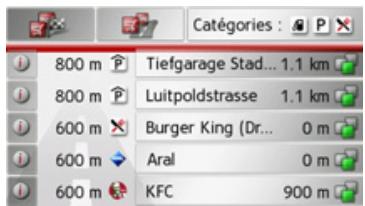

Lecture du message 58 Destination spéciale sur l'itinéraire 72

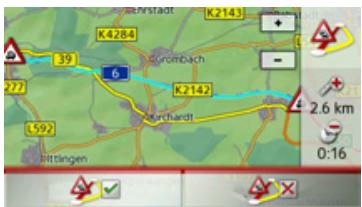

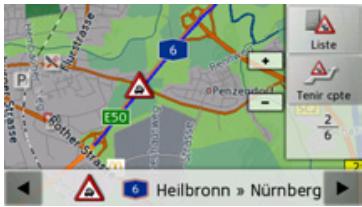

Affichage de la route concernée TMC sur l'itinétaire 73

sur la carte 58 Blocage d'une section du trajet 73

rise en compte des messages pour Modification des options d'itinéraire 73

Le calcul d'itinétaire 59

Nouveau calcul automatique 59

Nouveau calcul manuel 59

→D

→GB

→F

→1

→E

→P

Sélection des réglages du système 74

Menu des réglages du système 74

Commande 74

Options possibles 74

Fermeture du menu de réglage 74

Differentes options de menu 75

Batterie 75

Mode d'affichage jour/nuit 75

Calibrage 76

Luminosite 76

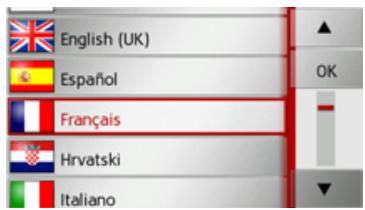

Langue 76

Connexion/deconnexion automatique 77

Tonalités 77

Réglages d'usine 78

Information 78

Glossaire 79

Index 80

Caracteristiques techniques 82

REMARQUES 83

Déclaration CE de conformité 83

Mise au rebut de l'appareil 84

Mise au rebut de la batterie 85

Obligation d'information

conformément à la directive sur les

batteries 85

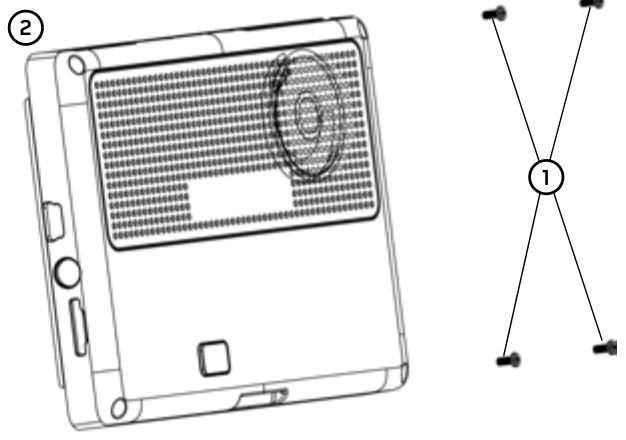

Dépose de la batterie 85

Les informations et données continues de le present document peuvent être modifiées sans préavis.

Il est strictement interdit de copier ou de reproductive tout élément du present document,quel que soit l'objet,sans autorisation expresse de HARMAN/BECKER Automotive Systems.Toutes les données techniques, schémas,etc. sont soumises au copyright.

Tous droits réservés.

Consignes de sécurité

L'utilisation de l'appareil est autorisée exclusivement lorsque la situation du traffic le permet et que vous étés absolument sur que vous-même, vos passagers ou autres personnes ne sont pas mis en danger et ne subissant aucune gène ni aucune nuisance.
- Les prescriptions du Code de la route s'appliquent dans tous les cas. La saisie du lieu de destination ne doit etre effectuee que lorsque le vehicule est a l'arrêt.
- Le système de navigation est seulement un outil d'assistance ; les données/indications peuvent dans certains cas etre erronées. Le conducteur doit dans chaque situation decide lui-même s'il suit les indications. La société exclut toute responsabilité pour les indications erronées du système de navigation. Compte tenu des changements du réseau routier ou de la divergence de données, il peut arriver que des indications imprecises ou erronées soient fournies. Il est donc plusieurs indispensable d'observer la signalisation concrète et la réglementation routière. NeURTout pas utiliser le système de navigation comme outil d'orientation en cas de mauvaise visibilité.
- L'appareil ne doit être utilisé que conformément à l'utilisation prévu. Le volume de l'systeme de navigation doit être régle de telle sorte que les bruits extérieurs soient encore perceptibles.
- En cas de dysfonctionnement (p. ex. apparition de fumée ou d'odeur anormale), arrêter immédiatement l'appareil. Par mesure de sécurité, l'appareil ne doit être ouvert que par un spécialiste. Pour toute réparation, contactez votre revendeur.

• Les tensions de réseau (volt) indiquées sur le bloc d'alimentation, sur l'adaptateur chargeur automobile et sur l'appareil ne doivent pas été dépassées. Dans le cas contraire, cela peut entraîner la destruction de l'appareil, du chargeur, et l'explosion de l'accu.
• Vous ne doivent enaucun cas ouvrir l'appareil et I'accu. Toute autre modification sur I'appareil est interdite et entraîne le retrait de I'autorisation d'exploitation.
• Utilisez uniquement des pieces de rechange d'origine BECKER. Ainsi, vous étés assure que toutes les dispositions importantes sont respectées, et vous évitez tout dommage aux biens et aux personnes. Lorsque l'appareil ou l'accu ne sont plus utilisables, mettez-les au rebut conformément aux dispositions légales.
• Une mauvaise utilisation exclut tout droit à la garantie! Ces consignes de sécurité s'appliquent également aux accessoires d'origine BECKER.

Utilisation

Avec le Traffic Assist, vous disposez d'un PND (Personal Navigation Device/Appareil de navigation personnel) performant pour une utilisation dans des vehicules et des locaux fermés. L'appareil et les accessoires doivent être réservés de l'humidité et de l'encrassement.

Navigation

Avec le système GPS (Global Positioning System), finies les recherches interminables sur les cartes routières.

Grçá à l'antenne de réception intégrée dans l'appareil, vous avez - à l'extérieur desBATiments - un accès permanent aux possibités de navigation. A l'intérieur desBATiments, la fonction de navigation peut ne pas être accessible en fonction de la qualité de réception. Lors de l'utilisation dans des vehicules, selon la position de montage du Traffic Assist, une réception suffisante des données GPS peut ne pas être possible. Dans ce cas, il est possible de connecter une antenne externe (non fournie).

Votre Traffic Assist est doté de la fonction TMC. TMC vous donne la capacité de receivevoir des informations routières. Vous étés alors informé des éventuelles perturbations. En fonction du réglage, les perturbations sont évitées automatiquement ou sur demande.

Déballage du Traffic Assist

Remarque:

Votre Traffic Assist est livre dans un emballage robuste. Si celui-ci ou son contentu presente des dommages importants, ne pas continuer à déballer l'appareil. Contactez dans ce cas votre revendeur.

Contrôle de la fourniture

Avant demettre le Traffic Assist en service,verifiez l'integralite et l'etat de la fourniture(voir egalement page 12).

Deballez le contenu du colis avec précaution et contrôlez celui-ci.

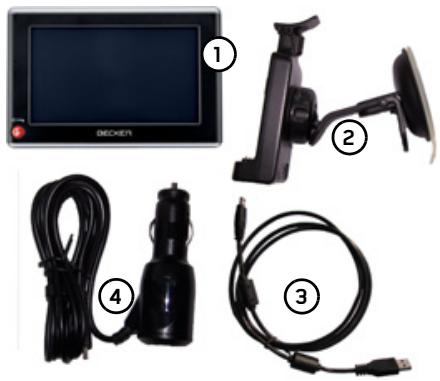

Volume delivraison

① Traffic Assist, le système de navigation mobile
Fixation de l'appareil
Cable USB
④ Bloc d'alimentation automobile 12/ 24V pour allume-cigare avec antennene TMC incorporee.
DVD avec Content Manager et instructions d'utilisation (non représenté)

En cas de réclamations

En cas de réclamations, contactez vos re- vendeur. Il est aussi possible de renvoyer l'appareil dans son emballage d'origine directement à la société Harman/Becker.

Manipulation de l'emballage

L'emballage d'origine doit'être conservé dans un endroit sec au minimum pendant la période de garantie.

Remarque :

L'élimination doit être effectuee de manière appropriée conformément aux prescriptions légales en vigueur dans le pays. L'emballage ne doit pas etre brule. Selon le pays de destination, l'emballage peut etre rapporté chez le revendeur.

Description de l'appareil

Le Traffic Assist se compose de l'appareil de base Traffic Assist et des accessoires compris dans la fourniture.

Voutrouvrez une représentation des differentes pieces sous :

• "Vue d'ensemble du Traffic Assist" à la page 12

Remarque :

L'appareil de base et les accessoires ne doivent pas etre ouverts et en aucun cas modifiés.

L'appareil de base comprend l'ensemble du systèmelectronique:

• une antennene integree,
• un récepteur TMC pour la réception des messages d'informations routières,
• un écran tactile,
• un haut-parleur intégré pour l'émission de messages lors de la navigation.

En outre diverses connexions et interfaces se trouvent sur le cote de l'appareil. Des informations supplémentaires sur l'appareil sont fournies sous:

"Caracteristiques techniques" à la page 82

Câble pour l'alimentation via l'allume-cigares

Ce cable permet le branchement sur un allume-cigares d'un vehicule de tourisme.

Les messages TMC sont également reçus par le biais de ce cable.

Les exigences pour l'alimentation electrique sont :

courant continu 12/24 volts 0,5 ampères

Accu

L'accu intégré peut être rechargé après son déchéargement en raccordant l'appareil Traffic Assist à l'alimentation électrique. Raccordez l'appareil à une prise 12/24V dans le vehicule via l'adaptateur automobile, ou au réseau d'alimentation 230V via le bloc d'alimentation en option.

Remarque :

Vous pouvez charger votre Traffic Assist via le cable de chargement fourni ou via le bloc d'alimentation disponible en option pour la prise.

Lorsque le Traffic Assist est connecté à un PC, il est alimenté en courant de cette façon et ne nécessite pas de batterie.

Câble de raccordement USB

Gráce au cable de raccordement USB fourni, le Traffic Assist peut être raccordé à un ordinateur personnel courant, muni d'un port USB. La mémoire flash de 2 Go du Traffic Assist et la carte micro SD éventuellesment insérée peuvent être utilisées via le PC comme un support de données amovible.

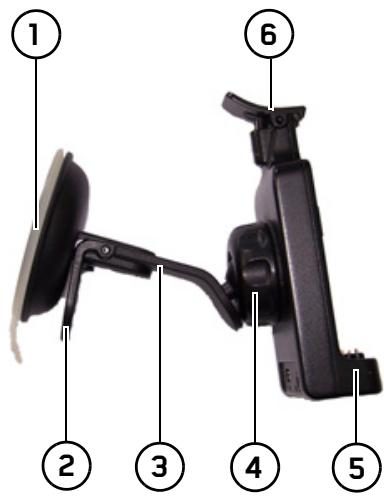

Support

Le Traffic Assist peut être fixé dans le vehicule à l'aide de son support.

Accessoires

Bloc d'alimentation pour réseau

Ce bloc d'alimentation permet le raccord de l'appareil Traffic Assist à une prise du réseau.

Pour cela, l'alimentation doit partager les caractéristiques suivantes :

Courant alternatif 100 à 240 volts 0,2 ampere 50 à 60 Hertz

Antenne GPS externe

Avec une antennae externe, vous pouvez améliorer la réception dans les vehicules ne permettant qu'une réception GPS limitee (non fournie). Pour cela, informez-vous aupres de votre revendeur.

Les explications concernant le branchement se trouvent sous "Raccordement d'une antenné externe" à la page 19.

Casque

Lors du fonctionnement du Traffic Assist, il est possible de raccarder un écouteur disponible dans le commerce, muni d'une prise de 3,5mm ou d'un adaptateur correspondant (non fournis avec l'appareil).

Danger!

Risques de lesions auditives

L'utilisation prolongée de casques et d'écouteurs à un volume élevé peut entrainer des

lesions auditives.

La conformité avec les valeurs limite de depression acoustique selon la norme NF EN 50332-1:2000 correspondant au French Article L. 5232-1 est garantie.

Remarque :

L'utilisation de casques est interdite pendant la conduite. Veuillez respecter la législation et les directives locales.

Remarques relatives à la documentation

Quick Start Guide

Le guide Quick Start vous offre une initia-tionrapideaux fonctions de commande devoireappareilTrafficAssist.Le guide Quick Start explique les fonctions de base les plus importantes de l'appareil Traffic Assist.

Manuel d'utilisation

Voutrouvez dans ce mode d'emploi une description détaillée des fonctionnalités de l'appareil Traffic Assist.

Enregistrement

Vous pouvez vous faire enregistrer auprès de notre service logiciel.

Nous vous informons alors des dernières actualisations et d'autres nouvelles.

Vous pouvez effectuer l'enregistrement en ligne sur la page d'accueil Becker www.mybecker.com.

Vous trouvrez le point « Software update » dans la zone « SERVICE »

Réparation

En cas de dommages, l'appareil ne doit pas etre ouvert. Contactez youre reven-. deur.

Emissions et mise au rebut

Vous trouvrez les informations sur les émissions, la compatibilité electromagnétique et la mise au rebut à la page "REMARQUES" à la page 83.

1 Traffic Assist - PND (Personal Navigation Device)
2 Câble de raccordement USB
3 Support
4 Cable pour alimentation electrique via l'allume-cigare du vehicule (12/24 volts) avec antenne TMC incorporee.

Face avant de l'appareil avec éléments de commande et d'affichage

1 Ecran tactile avec le menu principal selectionné
2 Appui sur une touche de l'écran tactile = activation de la fonction de la touche correspondante
3 Touche Becker (5)
Appui simple = dans la plupart des applications : fonction re-tour
Appui prolongé = mise en marche et arrêt de l'appareil Traffic Assist

Face arrriere de l'appareil

4 Possibilité de raccordement d'une antennée externe (antenne externe non fournie)

Côté gauche de l'appareil

1 Fente pour carte SD
2 Raccord 3,5mm pour écouteurs (écouteurs non fournis avec l'appareil)
3 Mini port USB

Face supérieure de l'appareil

4 Touche de réinitialisation (reset)

Face inférieure de l'appareil

5 Contacts pour la liaison de la plaque-support

Entretien et nettoyage

L'appareil ne nécessite aucun entretien. Pour le nettoyage, vous pouvez appliquer un produit de nettoyage courant pour articles électroniques à l'aide d'un chiffon doux et humide.

Danger!

Danger de mort par électrocution. Avant le nettoyage, débranchez de l'appareil les composants fournis et les accessoires ainsi que l'appareil lui-même et retireze le bloc d'alimentation.

Remarque :

N'utilise pas de produit agressif ou de poudre à récurer, ou de chiffonsprésentant une surface grattante.
Ne nettoyez pas l'appareil à l'eau.

Votre apparéil de navigation a été mis au point et fabriqué avec le plus grand soin, il doit être manipulé avec tout autant de précaution. Pour profiter encore longtemps de votre apparéil de navigation mobile, respectez les recommendations énumérées ci-après :

• Protégez votre apparéil de navigation mobile et ses accessoires de l'eau et l'humidité! Si votre apparéil a été exposé à l'humidité, éteignez-le et débranchez-le de l'alimentation électrique. Faites sécher l' apparéil à température ambiente.
• N'utilisez pas votre apparéil de navigation mobile dans un environnement poussiêux ou sale, et ne le rangez pas non plus dans un tel environnement.

• Ne rangez pas votre apparéil de navigation mobile dans un environnement très chaud. Des températures élevées peuvent raccourcir la durée de vie des composants électroniques dans votre apparéil, endommager les accus et déformer ou faire fondre certaines pieces en matière plastique.

• Ne rangez pas votre apparéil de navigation mobile dans un environnement froid. Lorsque l' apparéil atteint à nouveau sa température de service pendant son fonctionnement, del'humidité peut se former à l'intérieur qui peut endomager les composants électroniques.

• Ne faites pas tomber votre apparéil de navigation, ne l'exposez pas à des choses et ne le secouez pas. Une manipulation inappropriée peut endommager des composants dans l' apparéil.
• Pour le nettoyage, n'utilisez en aucune cas des solutions de nettoyage et des produits chimiques corrosifs, ou encore des produits nettoyants agressifs.

Toutes ces remarques s'appliquent aussi bien à l'appareil de navigation mobile, qu'à l'accu, l'adaptateur chargeur de réseau et d'automobile, ainsi qu'à tous les accessoires. Si l'un de ces composants ne fonctionne pas correctement, veuillez vous adresser à votre spécialiste.

Déclaration de qualité de l'accu

La capacité de l'accu de votre apparéil de navigation mobile décroit avec chaque cycle de chargement/déchargement. De même, un stockage inapproprié à température tropée ou trop faible peut progressivement réduire sa capacité. De cette façon, la durée de fonctionnement peut diminuer considérablement, même en cas de chargement complet.

Toutefois, l'accu est de toute façon concu pour pouvoir etre encore charge et decharge après une durée de fonctionnement de 6 mois après l'achat de votre apparéil de navigation mobile.

Déclaration de qualité de l'écran

En raison de la technologie, il se peut dans des cas exceptionnels que l'écran affiche un petit nombre de pixels de couleur différente. Il se peut en outre que certains points-images apparaissent plus clairs ou plus foncés. Dans ces cas, il ne s'agit toute fois pas de défaut.

Mise en service

Après avoir déballé Traffic Assist et vérifie qu'il ne présenteaucun dommage, vous pouvezmettre l'appareil en service. Les différentes étapes sont les suivantes :

• Branchement de l'alimentation électriqueque
• Mettre l'appareil sous tension
  Assurez-vous de la réception d'antenne (au cas où la navigation est désirée)

Alimentation électrique

Remarque :

Vous pouvez charger votre Traffic Assist via le cable de chargement fourni ou via le bloc d'alimentation disponible en option pour la prise.

Lorsque le Traffic Assist est connecté à un PC, il est alimenté en courant de cette façon et ne nécessite pas de batterie.

Alimentation à l'aide d'accumulateurs

L'alimentation interne s'effectue via un accu intégré. L'accu ne nécessite ni entretien ni nettoyage spécial.

Remarque :

attention, lorsquela batterie est totale-ment déchargee,l'appareil peut demander jusqu'à une minute avant de pouvoir'être rallumé.

Remarque :

en cas de batterie defectueuse, veuillez vous adresser à votre revendeur spécialisé. N'essayez pas de démonter la batterie vous-même.

Raccordement à l'allume-cigare

Remarque :

Si l'allume-cigare a ete utilise aucaravant et qu'il est encore chaud, attendez qu'il refroidisse dans son logement.

L'alimentation électricque via une batterie du vehicule, avec cable fourni pour l'allume-cigare, est établie de la manière suivante:

saisissez le raccord USB par sa surface striée et faites-le glisser sans trop d'efforts jusqu'en butée, dans la douille de raccordement du Traffic Assist ou dans la douille de raccordement sur la plaque-support.

Branchez l'adaptateur de prise à l'allume-cigare.

Remarque :

L'alimentation electrique via l'allume-cigare vide lentement la batterie du vehicule lorsque le moteur est coupé!

Veuillez donc ne pas utiliser Traffic Assist pendant une durée prolongée lorsque le moteur est coupé.

Remarque :

Les messages TMC sont reçus avec le cable de l'allume-cigare. La réception des messages n'est possible que lorsque le cable est branché.

Raccordement à la prise

Danger de mort!

Veillez à ne pas avoir les mains humides et à ce que l'adaptateur secteur soit sec. Ne branchez l'adaptateur secteur qu'à un réseau approprié.

Proceder au raccordement électrique de l'appareil

Le raccord au réseau public avec le bloc d'alimentation disponible en option (à brancher sur prise) s'effectue comme suit :

ouvrez le cache sur le cote gauche de l'appareil Traffic Assist.
saisissez le connecteur USB par sa surface striée et faites-le glisser sans trop d'efforts jusqu'en butée, dans la douille de raccordement du Traffic Assist.
insérez l'adaptateur secteur dans la prise du réseau au moyen du connecteur.

Remarque :

Retirez l'adaptateur secteur lorsque vous n'utilise pas Traffic Assist pendant une durée prolongée.

Antenne TMC

L'antenne TMC fournie est intégrée au câble d'alimentation secteur.

L'antenne TMC, au moment de la livraison, est disposée parallèlement au cable d'allume-cigare.

Si la réception TMC est insuffisante, vous nevez débrancher l'antenne TMC du cable d'allume-cigare. Vous pouvez ensuite fixer l'antenne TMC au pare-brise, à l'aide de la ventouse fournie.

Remarque :

L'antenne TMC doit etre place de facon a ne pas gener la conduite.

Antenne GPS

Antenne de l'appareil

L'antenne GPS est intégrée dans le boîtier.

Remarque :

L'antenne GPS intégrée n'est pas adaptée à la réception dans les vehicules équipés de vitrage à protection solaire (couche métallique ou film métallisé reconnaissable aux sigles SIGLA SOL, SIGLA CHROM, SIGLA, KOOL-OF, SUNGATE, etc. apposé sur la vitre), ou dans les vehicules équipés de chauffage de vitrage à mailles serrées.

Dans ces cas, utilisez une antenné GPS externe. Veuillez vous renseigner auprès de votre spécialiste.

Raccordement d'une antennae externe

Pour permettre la reception dans de mauvaises conditions de reception, il est possible de brancher une antennne GPS externe (non fournie avec l'appareil). A cet effet, une douille de raccordement à obturer est montée sur le dos du boitant. Si aucune antennene externe n'est branchee, ce raccord doit toujours etre fermé.

Ouvrez l'obturation en tirant legere-ment a son cote supieur.
Branchez l'antenne externe avec l'adaptateur disponible en option.

Cartememoire

Votre Traffic Assist est equipoed'une fente pour carte memoire micro SD.

Les données cartographiques sont enregistrées dans une mémoire interne sur le Traffic Assist, le logement prévu pour une carte mémoire micro-SD est utilisé uniquement pour l'actualisation.

L'insert de carte se trouve sur le côte gauLe logement de carte se trouve sur le côte gauche de l'appareil. Il est équipé d'un mécanisme d'encliquetage et d'éjection à ressort.

Enfichage de la carte mémoire

Sortez la Memory Card de l'emballage sans toucher ni salute la barre de contact.
Saisissez la carte mémoire de sorte que la réglette de contact soit orientée vers l'appareil et vers l'avant de l'appareil.
Insérez la carte mémoire dans le logement.
Par une légère pression, poussez la carte mémoire dans le logement jusqu'à ce qu'elle s'enclença.

Ejection de la carte mémoire

Le logement éjecte la carte si bien que vous pouvez la saisir avec deux doigs.

Poussez la carte mémoire avec le doigt légèrement contre la force du ressort dans le logement puis relâchez-la.
La carte est alors ejecte.
Retirez la Memory Card et mettez-la dans l'emballage sans toucher la barre de contact.

Support

Utilisez le porte-appareil pour fixer le Traffic Assist directement au pare-brise.

Remarque :

Le Traffic Assist et le support ne doit pas etre exposés aux rayons directs du soleil pendant une longue durée.Des tempeatures interieures de +70C et plus risquent d'endommager les pieces du support.

1 Surface ventouse
2 Levier
3 Pied
4 Vis d'arrêt
5 Plaque-support
6 Étrier

Mise en place du support

Remarque :

Fixez la fixation d'appareil de telle façon qu'elle ne gene pas votre visibilité une fois l'appareil Traffic Assist monté, et qu'elle ne se trouve pas dans la zone de déploiement de l'airbag.

Veillez à ce que les câbles de raccordement électriques n'empêchent pas l'accès aux éléments de commande du vehicule. Nettoyez la surface de fixation du parebrise et enlevez toute trace deGRAisse et poussière. N'utilise pas de détergent au savon qui laisse des traces.

Au niveau du pare-brise

La fixation de l'appareil peut être directement fixée au pare-brise à l'aide du mecanisme à ventouse.

Cherchez un endroit approprié.
Appliquez le pied 3 avec sa surface ventouse 1 contre le pare-brise. Tournez la fixation de l'appareil de façon a ce que la plaque-support se trouve a peu prés dans le sens souhaïte.
Pousser le levier 2 vers le bas.

La fixation adhére fermement au pare-bri-se. Vous pouvez alors la régler avec préci-sion. Pour la retirer, actionnez à nouveau ② le levier.

Réglage de la fixation de l'appareil

Desserrez la vis d'arrêt 4 jusqu'à ce qu'il soit possible de déplacer la plaque-support 5 sans grands efforts.
Déplacez la plaque-support ⑤ dans la position souhaïée et maintenez-la dans cette position.
Resserrez à nouveau fermement la vis d'arrêt (4) de manière à ce que l'apparil Traffic Assist soit maintainu en toute sécurité pendant la conduite.

Pose du Traffic Assist

Insérez Traffic Assist en plaçant les points de logement du dessous du boîtier sur la plaque-support ⑤.
Poussez Traffic Assist sur la plaque-support 5 sans forcer, jusqu' a ce que l'etrier 6 s'enclenché dans le logement.

Appuyez avec un doigt sur l'étrier 6 de la fixation de l'appareil et retirez ce dernier de sa fixation de la main libre.

Mise en marche/arrêt du Traffic Assist

La touche permit demettre l'appareil en marche et de I'arreter.

Mise en marche

Appuyez quelques secondes sur la touche

L'appareil est mis en marche. Le logo du fabricant apparait sur l'écran tactile.

UTILISATION GÉNÉRALE

Lors du premier démarrage du Traffic Assist, la selection de langue s'affiche automatiquement.

Les touches permettent de feuilleter la liste dans le sens de la flèche correspondante.

Appuyez sur l'interface de la langue souhaïée.
En appuyant sur la touche OK, la selec-tion est validée.

Peu de temps après, l'injonction suivante s'affiche :

Si vous l'approvuez, appuyez sur la touche OK.

Remarque :

L'utilisation de Traffic Assist n'est autorisé qu'en conformité avec le code de la route en vigueur dans chaque pays!

Arrêt

Vous pouvez eteindre l'appareil a tout moment.

Appuyez quelques secondes sur la touche

Si vous n'effectuez aucune opération, l'appareil Traffic Assistonne en mode veille après 5 secondes.

Remarque :

Pendant les 5 secondes qui seront, vous pouvez annuler l'opération de déactivation en appuyant sur la touche

Annuler ou

Appuyez sur la touche Éteindre pour éteindre complètement Traffic Assist.

Remarque :

En cas d'interruptions d'utilisation de l'appareil de brève durée (jusqu'à une se-maine), nous vous conseillons de mettre Traffic Assist simplement en mode veille. La durée de mise en marche est ainsi net-temment plus courte et Traffic Assist trouve beaucoup plus rapidement les satellites nécessaires à la navigation.

Règles de base concernant l'écran tactile

Le Traffic Assist est équipé d'un écran tactile.

Remarque :

Pour ne pas endommager la surface de l'écran, ne toucher celui-ci qu'avc les doigts ou un objet non pointu et non graisseux.

Utilisation

Lorsque you appuyez sur un bouton de l'écran tactile, un cadre rouge s'affiche brievement autour de ce bouton pour confirmer votrechoix.

Lorsque you appuyez sur un bouton inactif, un signal sonore est émis.

Calibrage

Si l'écran tactile réagit de façon inexacte et p. ex. que la pression avec le doigt n'actionne celui-ci qu'avac un décalage par rapport au centre du bouton, un calibrage doit être effectué.

La fonction de calibrage est lancée à partir du menu Réglages (voir également page 76).

Règles de base concernant les menus

Pour la commande, différents menus et fenêtres de saisie sont mis à votre disposition.

Le menu principal

Le menu principal correspond au niveau de menu le plus élevé. Les différentes applications sont lancées à partir du menu principal.

Des informations sur les différentes applications sont fournies dans les chapitres principaux correspondants.

En plus de l'accès aux différentes applications, vous obtenez d'autres informations dans le menu principal ou avez d'autres possibilités de commande.

UTILISATION GÉNÉRALE

Dans la zone gauche de la touche Select. destination, un symbole de satellite vous indique si la reception GPS est momentanément disponible.

①

②

① Réception GPS disponible
② Réception GPS non disponible

Si un guidage est déjà actif, l'adresse actuelle de destination et une touche perceptant d'annuler le guidage s'affichent entre les deux rangiées de touches.

Appuyez sur la touche (1) pour annuler le guidage vers la destination affichée directement dans le menu principal.

Saisies à l'aide du menu de saisie

Dans certaines applications, la saisie à l'aide du menu de saisie est nécessaire. Le menu de saisie s'utilise comme un clavier.

Sur la ligne du haut, le menu de saisie affiche les caractères saisis à l'aide du clavier. La partie centrale sert à la saisie des caractères. Sur la ligne du bas, des fonctions d'aide sont mises à disposition. L'utilisation est décrite ci-après.

Saisie des caractères

La saisie des caractères s'effectue par pression des touches de la partie centrale.

Une fois la saisie terminée, celle-ci est validée avec la touche OK et transmise au Traffic Assist pour le traitement.

Validator les propositions

Lors de la saisie, le Traffic Assist fait des propositions dans la ligne du haut.

Ces propositions tiennent compte de vos habitudes d'utilisation. Si vous saississez par ex. frequentlyment la ville de Hambourg, la proposition "Hambourg" s'affiche automatiquement après la saisie de la lecture "H".

Si aucune préférence n'est encore connue pour la dette saisie, des grandes villes/lieux correspondants sont affichés comme proposition.

Pour valider la proposition, appuyez au besoin sur le champ de saisie ou sur la touche OK

Navigation dans les listes

Une fois que vous avez saisi quelques lettres de la seLECTION souhaitation, vous pouze avec la liste de selection visualiser l'ensemble des destinations contenant les combinaisons de lettres en question.

Pour appeler une liste de sélection, appuyez sur la touche

Remarque :

Le nombre de possibités de seLECTION est indiqué par le chiffre figurant sur la touche. Si celui-ci est supérieur à 300, il n'est pas indiqué avec précision.

Toutes les entrées qui correspondent aux lettres déjà saisies sont affichées dans la liste. Les lettres déjà saisies sont marquées en rouge pour chaque entrée.

Laiste desélectionapparait.

Appuyez sur les touches flechéées dans la partie droite de l'écran pour faire défiler la liste.
Appuyez sur la destination souhaitee. La destination est enregistrree et la liste de selection fermee.

Caracteres spéciaux et trémas

Lors de la saisie de noms de localités ou de rues, vous ne doivent utiliser ni caractères spéciaux ni trémas. Le Traffic Assist convertit si nécessaire la saisie des caractères AE, OE et UE.

Si vous cherchez par exemple la localité de Würzburg, alors tapez simplement « WUERZBURG » ou « WURZBURG »

UTILISATION GÉNÉRALE

Les caractères spéciaux peuvent être utiles pour la désignation de destinations et d'itinéraires.

Pour passer au clavier de caractères spéciaux, appuyez sur la touche repérée par une flèche.

Leclavierdecaracteres speciaux s'affiche.

Saisissez le caractère spécial souhaite.
Après la saisie d'un caractère, le Traffic Assist passer automatiquement au menu normal de saisie.
Pour quitter le clavier de caractères spéciaux sans effectuer de saisie, appuyez sur la touche repéré par une flèche.

Autres yeux de caractères

Le clavier du Traffic Assist vous permet de régler différents produits de caractères.

Appuyez autant de fois que nécessaire sur la touche reperee par une flèche pour obtenir le réglage du jeu de caractères souhaité.

Saisie de chiffres

Pour saisir les chiffres, passerez au clavier de chiffres.

Appuyez sur la touche 123. Le clavier de chiffres s'affiche.

Pour revenir à la saisie de lettres, appuyez sur la touche repérée par une flèche.

Passage aux lettres majuscules/ minuscules

Lors de la saisie de texte, il est possible de passer aux lettres majuscules/ minuscules et à la fonction automatique.

Appuyez autant de fois que nécessaire sur la touche se trouvant dans le coin supérieur droit de l'écran pour activer le mode de saisie souhaite.

L'inscription figurant sur la touche symbolise le mode de saisie.

• La touche Abc indique le mode automatique. Cela signifie que la première lecture saisie est écrite automatiquement en majuscule et que les autres lettres sont ensuite écrites en minuscules.
• La touche ABC indique la saisie en majuscules.
• La touche abc indique la saisie en minuscules.

Effacer des caractères

Pour effacer le dernier caractère saisi, utilisez la touche Retour.

Pour effacer le caractère situé à gauche du curseur, appuyez sur la touche

Ajout d'espaces

Pour saisir deux mots, p. ex. pour des noms de villes, séparez-les par un espace.

Pour ajouter un espace, appuyez sur la touche

La touche Becker

La touche se trouve dans le coin inférieur gauche du boitier.

Elle est affectée à différentes fonctions :

• En maintainant la touche enforcée, l'appareil Traffic Assist est mis en marche/ arrêté.
• Selon le contexte du menu, vouseturnez au niveau de menu precedent en appuyant brievement sur cette touche.

Content Manager est une application basée sur PC qui offre de nombreuses fonctions importantes qui vous aient à gérer les contenus prênts sur votre Traffic Assist.

Content Manager vous offre les fonctions suivantes :

• Enregistrement sur votre PC des contenus mémorisés sur Traffic Assist et restauration ultérieure des données sur Traffic Assist.
• Installation des contenus méorisés sur le DVD.
• Chargement à partir d'Internet et installation sur Traffic Assist des contenus actuels.

Pour utiliser Content Manager, vous avez besoin du cable USB fourni ainsi que d'un ordinateur doté de la configuration minimale indiquée ci-dessous.

	Minimum
Système d'exploitation	Windows XP
Proessesur	Fréquence de 300 MHz
Mémoire vive	256 Mo

	Minimum
Emplacement de mémoire libre	2 Go

Installer Content Manager

Vous pouvez installer Content Manager sur votre ordinateur en effectuant les étapes suivantes :

Veuillez insérer le DVD avec Content Manager dans le lecteur DVD de l'ordinateur.
Si le DVD ne démarre pas automatiquement, veuilles démarrer manuellement le fichier « BECKERCMSETUP.EXE » dans le repertoire « CONTENTMANAGER »
Sélectionné une langue dans la liste et cliquez sur OK.
Lisez la page d'accueil et cliquez sur Sui-vant pour continuer.
Veuillez selectionner le dossier d'installation. Un dossier d'installation standard est déjà prédéfini. Pour selectionner un autre dossier, saisissez le nom du chemin ou bien cliquez sur Parcourir et définissez un autre dossier.

Cliquez sur Installer pour demarrer la copie. Cliquez sur Plus d'infos pour afficher les détails pendant la copie.
Content Manager démarre automatiquement après l'installation. Décochez l'options si vous ne le souhaitez pas.
L'installation est alors terminée.
Cliquez sur Fermer pour quitter le programme d'installation.

Démarrer Content Manager

Effectuez les opérations suivantes pour démarrer Content Manager :

Raccordez directement l'interface USB de Traffic Assist au port USB de l'ordinateur avec le cable USB fourni.

Allumez Traffic Assist en appuyant sur

Remarque :

Lors du premier raccordement du Becker Traffic Assist au PC, le PC installe tous les pilotes nécessaires et affiche ensuite le message « Voiture apparéil peut désormais être utilisé »

Peu après, l'appareil Traffic Assist s'affiche en tant que support de données amovible de I'ordinateur.

Cliquez sur Demarrer > Tous les programmes au niveau de l'ordinateur.
Sélectionnez Becker.
Cliquez sur Content Manager.

Lorsque Content Manager est démaré, le programme procède à quelques opérations avant qu'il soit possible de gérer les contenus de votre logiciel de navigation.

A chaque fois que le programme est démarré, une connexion à Internet est établie pour contrôle si une nouvelle version de Content Manager est disponible. Si une nouvelle version du logiciel est disponible, Content Manager vous propose de l'instructor. Nous vous recommendons de plusieurs effectuer les mises à jour disponibles. Si une nouvelle version du logiciel est disponible, vous avez les options suivantes :

• Cliquez sur Oui pour accepter la nouvelle version du logiciel. La nouvelle version est téléchargee et installee avant que vous puissiez demarrer Content Manager.

• Cliquez sur Non pour démarrer Content Manager avec l'ancienne version déjà installée du logiciel.

• Si la nouvelle version est une mise à niveau importante, le bouton Quitter s'affiche à la place du bouton Non. Vous doivent installer la nouvelle version ou bien vous seront contraint de quitter l'application.

Lorsque vous insérez le DVD dans le lecteur DVD de votre PC, Content Manager lit et classifie automatiquement le contenu du DVD, tant que celui-ci n'a pas encore été ajouté à la liste des contenus.

Si vous n'avez pas encore fait de copie de sécurité de l'appareil de navigation, Content Manager vous demande à chaque démarche si vous souhaitez faire une copie de sécurité complète ou partielle.

Remarque :

Nous vous recommendons d'effectuer une copie de sécurité. C'est le seul moyen de restaurer les contenus en cas de perte de données.

En cas de dysfonctionnements

Les problèmes au niveau du système d'exploitation ou de l'appareil s'affichent en conséquence. Si ensuite il n'est pas possible d'executer la fonction activée, redémarrez l'appareil Traffic Assist à l'aide de la touche Reset.

Si les messages persistent ou si l'appareil ne fonctionne pas correctement pour d'autres raisons, contactez votre revendeur.

Vous pouvez également chercher la solution à votre problème dans la FAQ de la zone Support du site Web Becker: www.mybecker.com.

Remarque :

N'essayez jamais d'ouvrir l'appareil vous-même! Si vous ne pouvez pas supprimer le défaut qui est apparu, vous pouvez vous adresser à votre spécialiste!

Qu'est-ce que la navigation ?

On entend, en général, par navigation (en latin navigare = partir en mer) la localisation d'un vehicule, sa position par rapport à sa destination, la distance restant à parcourir, l'elaboration du trajet ainsi que l'itinéraire à suivre. On utilise les étoiles, des points de repérage, la boussole et les satellites comme aides à la navigation.

Avec Traffic Assist, la détermination de la position est effectue par le récepteur GPS. Le Global Positioning System (GPS) a été développé par l'armée americaine dans les années 70, afin de servir de système missiles.

Le système GPS est basé sur 24 satellites en orbite autour de la terre, envoyant des signaux. Le récepteur GPS recoit ces signaux et calcul sa distance par rapport à chaque satellite en fonction de la durée de parcours des signaux. De cette manière, il peut également déterminer leur position géographique actuelle respective.

Pour la détermination de la position, les signaux d'au moins trois satellites sont nécessaires. À partir du quatrième signal, la hauteur par rapport au niveau de la mer peut être définie.

Avec Traffic Assist, la position du vehicule et la distance restant à parcourir pour atteindre la destination finale sont déterminées à l'aide du calculateur de navigation et d'une carte de rue numérique dans la mémoire interne.

Pour des raisons de sécurité, le pilotage se fait principalement par message vocal. L'affichage de la direction à suivre ainsi que le mode carte sur l'écran tactile peuvent être utilisés en complément.

Consignes de sécurité

• Le code de la route doit être respecté dans tous les cas. Le système de navigation n'est qu'une aide à la conduite du vehicule, il est possible que les données ou les indications qu'il vous livre soient erronées dans certains cas. C'est au conducteur de decide der la marche à suivre et de tener compte ou non des informations fournies par le système. Toute indication erronée du système de navigation n'entraine en rien la responsabilité du constructeur ou du vendur.

• Lors de la première mise en service, la détermination d'une position peut durer jusqu'à 30 minutes.

• Respectez en priorité les panneaux de signalisation et les signaux sur place.
• La navigation est destinée uniquement aux vehicules particuliers. Ce système ne tient pas compte des commandations et des reglementations concernant d'autres vehicules (par ex. vehicules utilisaires).
• N'entrée la destination dans le système de navigation que lorsque le vehicule est à l'arrêt.

Sélection du mode navigation

Le mode de navigation peut être seLECTIONné depuis le menu principal.

Dans le menu principal, appuyez sur la touche Select. destination.

Le raccourci s'affiche (accès rapide).

Remarque :

Si une adresse est affichée entre les deux rangiées de touches, cela signifie qu'un guidage vers l'adresse indiquée a déjà eté démarre.

Raccourci

Dans le raccourci, les dernières destinations ainsi que les destinations mémoriées s'affichent et peuvent être seLECTIONnées directement. En outre, le raccourci permet également d'appeler le menu de saisie de destination.

Structure du raccourci

Dans la ligne supérieure du raccourci, la touche Saisir destination pour l'appel du menu de saisie d'une destination, s'affiche.

Si vous avez déjà saisi votre adresse de départ, vous pouvez lancer le guidage vers l'adresse de départ (de domicile) dans la deuxieme ligne.

La liste des destinations avec les dernières destinations ainsi que les destinations mémorisées est indiquée aux lignes suivantes.

Listedesdestinations

La liste des destinations affiche par ligne toutes les destinations disponibles pour une sélection rapide. Si vous avez déjà saisi votre adresse de départ, vous pouvez lancer le guidage vers cette adresse dans la première ligne.

Chaque ligne de la liste est divisée en deux champions. Chaque champ de la liste est représenté sous forme de touche. La destination s'affiche au niveau de la touche de droite et l'icone de gauche indique ses propriétés.

Remarque :

Dans la liste des destinations, jusqu'à 200 dernières destinations sont automatiquement mémorées. Si la capacité de stockage est atteinte, la destination la plus ancienne est effacée pour permettre la mémorisation d'une nouvelle destination. Les destinations importantes peuvent être toute fois protégées.

Si vous seLECTIONnez l'adresse de domicile et que celle-ci n'est pas encore définie, vous serez invite à saisir cette adresse.

Iconesutilisés

Les iconées suivants sont utilisés dans la liste des destinations.

Icône	Signification
	Cette destination est une desti- nation standard sans partic- cularités.
	Cette destination est proté- gée. Si la mémoire des destin- nations est pleine, cette desti- nation n'est pas effacée automatiquement. L'efface- ment peut avoir lieu manuel- lement si besoin est. En cas d'entrée protégée, vous avez également la possibilité de définir la position dans le raccourci.
	Cette destination est l'adresse de départ actuelle.

Utilisation du raccourci

Démarrer avec la destination disponible

Les destinations disponibles dans le rac-courci sont indiquées dans la liste des destinations.

Appuyez sur la touche comportant la destination souhaitee pour demarrer le calcul de l'itinétaire.

Le calcul commence.

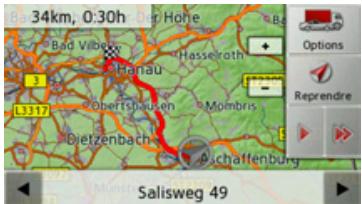

A l'issue du calcul de l'itinétaire, le mode carte s'affiche et le guidage commence.

Navigation dans la mémoire des destinations

Les touches permettent de feuilleter la liste dans le sens de la flèche correspondant.

Affichage de la destination ou édition

Chaque destination contenue dans le rac-courci peut etre affichee ou editee.

Appuyez sur le champ de touches à gauche de la destination souhaïée.
Un menu de selection s'affiche.

Sélection	Signification
Afficher détails	Les données relatives à la destination s'affichent. Cet écran permet d'afficher la destination ainsi que l'itinéraire sur la carte ou de démarrer le guidage.
Saisie nom	Il est possible de renomer la destination. Une fois que la destination porte un nom, elle est automatiquement protégée.

Sélection	Signification
Suppr. entrée	La destination est effacée du raccourci.
Protégé entrée	La destination est protégée contre l'effacement automatique. Cette fonction n'est disponible qu'en cas de destinations non protégées.
Suppr. protection	La protection de la destination est annulée. Cette fonction n'est disponible qu'en cas de destinations protégées.
Déplac. haut	La destination est dépla-cée d'une position vers l'avant. Si la destination est déplacée, elle est automatiquement protégée.
Déplac. bas	La destination est dépla-cée d'une position vers l'arrêt. Si la destination est déplacée, elle est automatiquement protégée.
Suppr. tt entrées	Toutes les destinations (meme celles protégées et l'adresse de domicile) sont effacées de la liste.

Adresse de domicile (ou de départ) Si vous appuyez sur la touche Maison système vous invite a entering une adress domicile, au cas où vous ne l'avez pas core fait.

Appuyez sur la touche Oui pour saisir l'adresse.

Vou puez alors saisir une destination comme décrit à la section « Menu de saisie d'une destination » page 34.

Remarque :

Vous dispose en outre des options de menu Def. position actuelle et Select. parmi dernières dest. (raccourci) pour la selection de destinations.

Appel du menu de saisie d'une destination Vous pouvez selectionner le menu de saisie d'une destination à l'aide de la touche Saisir destination.

• Voir « Menu de saisie d'une destination » page 34.

Menu de saisie d'une destination

Si aucune sélection rapide d'une destination n'est désirée ou si la destination prévue n'est pas encore disponible dans le raccourci, vous avez la possibilité de déterminer une nouvelle destination via le menu de saisie de destination.

Appuyez dans le raccourci sur la touche Saisir destination sur le bord d'écran supérieur.

Le menu de saisie d'une destination s'affiche.

Structure du menu de saisie d'une destination

Saisir I'adresse

La touche Saisir I'adresse permet de réaliser les différentes étapes allant de la selection d'une adresse jusqu'àu démarrage du guidage.

Voir « Saisie d'une adresse » page 35.

Selct. point d'intérêt

La touche Select. point d'intérêt permet de sélectionner une destination spéciale comme par ex. aéroports et ports, restaurants, hotels, stations de service ou installations publiques, et de lancer un guidage pour y parvenir.

• Voir « Destinations spéciales » page 40.

Select. sur carte

La touche Sélect. sur carte permet de seLECTIONner une destination directement à partir de la carte et de lancer un guidage pour y parvenir.

• Voir « Sélection d'une destination à partir de la carte » page 43.

Entrergeo-coordonnées

La touche Entrer géo-coordonnées vous permet de saisir les coordonnées géographiques pour un point de destination et de lancer un guidage vers ce point de destination.

Voir « Saisie des coordonnées » page 44.

Planification d'itinéraire

La touche Planification d'itinétaire permet de planifier un itinétaire compteant plusieurs destinations intermédiaires.

Voir « Préparation d'itinérale » page 45.

Saisie d'une adresse

Le menu de saisie d'une adresse est ouvert à l'aide de la touche Saisir l'adresse à partir du menu de saisie d'une destinatio

Dans le menu de saisie d'une destination, appuyez sur le bouton de commande Saisir l'adresse.

Le menu de saisie d'une adresse s'affiche.

Remarque :

En appuyant sur la touche Eff. form. (en haut à droite), vous pouvez effacer toutes les entrées sauf le pays.

MODE NAVIGATION

Sélection d'un pays

Le bouton de commande du pays de destination, vous permet de sélectionner les pays disponibles. Une fois un pays selectionné, il est automatiquement repris dans le menu de saisie d'adresse. Si un pays de destination a déjà été saisi, celui-ci est conserve jusqu'à ce qu'un autre pays soit seLECTIONné.

Remarque :

En appuyant sur la touche à côté du pays, vous pouvez afficher des informations typiques au pays sélectionné comme par ex. la vitesse maximale autorisée.

Appuyez sur la touche importante le pays de destination pour acceder à la liste de seLECTION des pays.

La liste de seLECTION s'affiche.

Appuyez sur la touche du pays souhaite.

Remarque :

Appuyez le cas échéant sur les touches fléchées à droite de l'écran pour feuilleter la liste des pays de destination disponibles.

Sélection d'une adresse et lancement du guidage

Dans le menu de saisie d'une adresse, vous avez la possibilité de saisir l'adresse de destination exacte.

Dans le menu de saisie d'une adresse, les indications suivantes sont possibles :

• localité
  code postal
• rue avec numéro de rue
• rues transversales à titre de guide

Il est également possible :

• de rechercher une destination spéciale à proximé de l'adresse saisie (Recherche POI). La saisie a lieu ici comme décrit à la section « Destination spéciale à proximi-té d'une adresse » page 42.
• de mémoriser la destination dans le rac-courci.
• d'afficher l'itinétaire sur la carte.
• de commencer directement avec le guidage.

Sélection de la localité

Vou puez saisir le lieu de destination soit par son nom, soit par son code postal. Lorsque vous saisissez les lettres d'une localité, le Traffic Assist affiche des propositions (voir « Valider les propositions » page 25). Si vous ne pouze pas valider la proposition, saisissez tout simplement les autres lettres de la localité souhaitation.

Le Traffic Assist elimine toutes les combinaisons delettres et codes postaux impossibles et active uniquement les champes delettres ou de chiffres aboutissant aune localite ou un code postal existant.

Sélectionnéz la saisie de la localité ou du code postal.

Saisissez successivement les lettres du lieu de destination ou les chiffres du code postal.

Remarque :

Si deux mots doivent etre saisis, les sépa-rer par le caractere -

Si suffisamment de lettres sont saisies, le systèmeonne automatiquement a uneiste dans laquelle vous pouvez selectionner la localite. Vous pouvez prealablementisser a la liste en appuyant sur la touche

Remarque :

Si vous avez saisi un code postal, le nom de la localité est tout d'abord masqué dans le menu de saisie. Saisissez ensuite le nom de la rue. Le nom de la localité s'affiche également.

Utilisation de la liste des localités

Lorsque certaines lettres de la localite souhaitee ont deja ete saisies, vous pouze afficher une liste de toutes les localites avec les combinaisons de lettres possibles ou cette liste s'affiche automatiquement.

Appuyez sur la touche 300 à droite de l'écran pour appeler la liste.

Avec les touches ,vous pouvez naviguer dans la liste affichée.

Appuyez sur le bouton de commande de la localité souhaitée.

MODE NAVIGATION

Selection de la rue

Dans la partie de menu Rue, la rue ainsi que le nombre de rue peuvent etre saisis separément via un champ de lettres et de chiffres.

Traffic Assist élimine toutes les combinaissons impossibles et active uniquement les champs de lettres aboutissant à une rue existante.

Un numero de rue ne peut etre selectionne que si la rue a déjà ete selectionnee et si les numero des rue sont present dans les donnees.

Appuyez successivement sur les lettres de la rue de destination.

Si suffisamment de lettres sont saisies, le systèmeonne automatiquement a uneiste dans laquelle vous pouvez selectionnerla rue. Vous pouvez prealablement passera la liste en appuyant sur la touche

Utilisation de la liste des rues

Lorsque certaines lettres de la rue souhaite ont déjà ete saisies, vous pouvez afficher une liste de toutes les rues avec les combinaisons de lettres possibles ou cette liste s'affiche automatique.

Appuyez sur la touche 300 à droite de l'écran pour appeler le repertoire des rues.

Avec les touches ,vous pouvez naviguer dans la liste affichée.

Appuyez sur le bouton de commande de la rue souhaitée.

Selectionner la Intersection

Après avoir saisi lieu et rue de destination, vous pouvez affiner votre recherche en saississant le nom d'une rue transversale.

Remarque :

Au lieu d'une rue transversale, vous pouvez également saisir un numéro de rue; la saisie simultanée de ces deux indications n'est cependant pas possible.

Appuyez sur la touche Intersection.

Le menu de saisie des noms de rues transversales s'affiche.

Saisissez le nom de la rue transversale.

Lorsque certaines lettres de la rue souhai-tee ont déjà ete saisies, une liste s'affiche automatiquement.

Appuyez sur le bouton de commande de la rue souhaitation.

Choix du numero de rue

Après avoir saisi lieu et rue de destination, vous pouvez affiner votre recherche en saississant un numéro de rue.

Remarque :

Au lieu du numero de rue, vous pouvez également saisir une rue transversale ; la saisie simultanee de ces deux indications n'est cependant pas possible.

Appuyez sur la touche N^
Le menu de saisie des numeros de rue s'affiche.
Saisissez le numéro de rue puis appuyez sur la touche OK

Affichage de l'itinétaire

Après avoir saisi l'adresse, le menu de saisie d'adresse vous offre la possibilité d'afficher l'itinéraire jusqu'à votre destination sur la carte.

Appuyez sur la touche Af. Itin. pour afficher l'itinéraire sur la carte.

L'itinétaire est calculé.

Via la touche Demarrer, vous pouvez lancer le guidage directement à partir de cet écran.

Les autres fonctions possibles ici sont dé-crites à la section « Affichage de l'itinétaire complet » page 67.

Enregistrement d'une destination

Dans le menu de saisie d'une adresse, le bouton de commande Enreg. permet d'ouvrir un menu de saisie pour entrer le nom de la destination selectionnée.

Lorsque le nom souhaite a ete saisi et valider avec OK, la destination est transmisedans le raccourci et y est sauvegardee.

Démarrage de la navigation

La touche Demarrer permit de demarrer le guidage.
Toutes les données saisies jusqu'à sont considérées dans le calcul de l'itinétaire.
Appuyez sur la touche Demarrer pour demarrer le guidage.

L'itinétaire est calculé. Ensuite le mode carte s'affiche et le guidage commence.

MODE NAVIGATION

Si un guidage est en cours, le système vous demande si la nouvelle destination doit replacer l'ancienne ou si elle doit etre utiliser comme destination intermediaire.

Sélectionnez Ajouter escale ou Rempl. anc. destin..

Si un guidage est en cours et si une destination intermédiaire a déjà été saisie, le système vous demande si la nouvelle destination doit replacer l'ancienne destination ou la destination intermédiaire.

Sélectionnez Remplacer escale ou Rempl. anc. destin..

Remarque :

Si au moment du calcul de l'itinéraire,aucun signal GPS n'est disponible, vous obtenez le message suivant.

Si le signal GPS est disponible, le calcul de l'itinétaire démarre automatiquement. En appuyant sur Dern. Posit., la dernière position connue est utilisé et l'itinétaire est calculé à partir de cette position.

Destinations spéciales

Les destinations spéciales, appelées également POI (Point of Interest), sont indiquées sur la carte et peuvent y être affichées. Font partis des destinations spéciales : les aéroports et ports, restaurants, hotels, stations de service, installations publiques et autres. Les destinations spéciales peuvent être utilisées comme destinations pour la navigation.

Remarque :

Vou puez selectionner des destinations speciales de l'environnement actuel uniquement si la reception GPS est suffisante pour la détermination de la position. Sinon, la derniere position memorise est utilisée.

Appuyez sur la touche Saisir destination dans le raccourci.

Appuyez sur la touche Select. point d'intérêt.

You've aces le choix entre :

• une destination spéciale à proximé,
• une destination spéciale à proximé d'une adresse,
• une destination spéciale à proximé de votre destination et
• la saisie directe d'une destination spéciale.

Destination spéciale à proximité

Appuyez sur le bouton POI proche.

En appuyant sur les touches flechéées
(\triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle

Sélectionnez une des catégories disponibles.

Remarque :

Vous pouvez également appuyer sur la touche Ttes catég.. Un menu de saisie s'affiche ensuite et vous pouvez saisir directement le nom d'une destination spéciale et le valider.

Pour certaines catégories, par ex. les stations de service, un autre menu de seLECTION s'affiche dans lequel vous pouvez procéder à une nouvelle restriction par ex marque.

Après la sélection de la catégorie, les destinations spéciales de la catégorie correspondante, qui sont disponibles dans l'environnement actuel, s'affichent.

Pour chaque entrée, la désignation, la distance à vol d'oiseau ainsi que l'adresse s'affichent.

Sélectionnez la destination spéciale vou- lue.

Vou obtenez alors des informations complémentaires sur la destination selectionnée.

Appuyez sur la touche Demarrer pour lancer directement le guidage vers la destination spéciale.

Vou puez egalent afficher la destination spéciale choses sur la carte (Sur carte), la memoriser dans le raccourci (Enreg.) ou afficher l'itinéraire jusqu'à la destination spéciale (Af. Itin.).

→D

→GB

→F

→1

→E

→P

→NL

DK

→S

→N

→FIN

→TR

→GR

→PL

→H

→SK

MODE NAVIGATION

Destination spéciale à proximé d'une adresse

Appuyez sur le bouton POI prox. position.

Sélectionnez le pays désiré.
Dans le champ Ville ou Code p., saisissez la localité dans laquelle vous souhaitez procédér à une recherche de destination spéciale.

Remarque :

Si vous avez déjà procédé à la saisie d'une adresseAAParavant, cette adresse est alors prédéfinie.

Appuyez sur le bouton Recherche POI.
Appuyez sur le bouton Select. catégorie.

Remarque :

Vous pouvez également appuyer sur la touche Sélect. POI. Un menu de saisie s'affiche ensuite et vous pouvez saisir directement le nom d'une destination spéciale et le valider.

Les catégories de destinations spéciales disponibles pour la localité saisie s'affi- chent.
Sélectionnéz la destination spéciale souhaïée comme décrit à la section « Destination spéciale à proximité » page 41.

Appuyez sur la touche Demarrer pour lancer directement le guidage vers la destination spéciale.

Vous pouvez également memoriser la destination spéciale choses dans le raccourci (Enreg.) ou afficher l'itinétaire jusqu'à la destination spéciale (Af. Itin.).

Outre la destination spéciale可以选择, vous avez la possibilité d'afficher les informations supplémentaires disponibles pour votre destination en appuyant sur la touche

Destination spéciale à proximé de votre destination

Appuyez sur le bouton POI proche.

Les catégories disponibles à proximé de leur destination s'afficht.

→ Sélectionnéz la destination spéciale souhaïée comme décrit à la section « Destination spéciale à proximité » page 41.

Saisie directe d'une destination spéciale

Appuyez sur le bouton Recherche POI par nom.

Saisissez la destination spéciale souhaitatione ou une partie du nom.
Appuyez sur la touche OK.
Traffic Assist indique toutes les destinations speciales qui correspondent au nom saisi, sous forme de liste.

Remarque :

Le rayon de recherche est limite a 200 kilometres par rapport a voire position actuelle.

Sélectionnez la destination désirée dans la liste.

Vou obtenez alors des informations complémentaires sur la destination selectionnée.

Appuyez sur la touche Demarrer pour lancer directement le guidage vers la destination spéciale.

Vou puez egalent afficher la destination spéciale choses sur la carte (Sur carte), la memoriser dans le raccourci (Enreg.) ou afficher l'itinétaire jusqu'à la destination spéciale (Af. Itin.).

Selection d'une destination à partir de la carte

Vou puez besoinir une destination directement dans l'affichage de carte.
Appuyez sur la touche Saisir destination dans le raccourci.

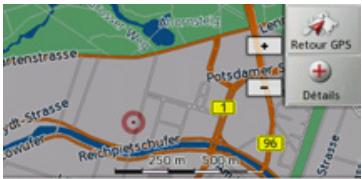

Appuyez sur la touche Select. sur carte. L'affichage de carte s'affiche.

Remarque :

Avec les touches Zoom + et -
vous doivent aggrandir en-core le champ, afin de faire apparaitre le point souhaite. Vous pouvez également faire apparaitre le point souhaite sur la carte en déplacant cette derniere.

Stauffenbergstrasse 17, Berlin, Tiergarten

Appuyez légèrement sur la surface de l'écran au niveau du point souhaité. Un cercle pulsede couleur rouge s'affiche à cet endroit.

Remarque :

En appuyant sur la touche Retour GPS,
vous pouvez afficher à nouveau la position actuelle du vehicule.

Appuyez sur la touche Details.

L'adresse du point selectionné s'affiche, si celle-ci est disponible.

Appuyez sur la touche Demarrer pour lancer directement le guidage vers la destination selectionnée.

Vous pouvez également chercher des destinations spéciales à proximé du point sélectionné à l'aide de la touche POI à prox..

Il vous est également possible de mémoriser le point sélectionné dans le raccourci (Enreg.) ou d'afficher l'itinétaire jusqu'à la destination spéciale (Af. Itin.).

Saisie des coordonnées

Vous pouvez également saisir votre destination au moyen de coordonnées géographiques.

Appuyez sur la touche Saisir destination dans le raccourci.

Appuyez sur la touche Entrer géo-coordonnées dans le menu de navigation.

A l'aide des touches au niveau ② selec-tionnez la valeur respective à modifier.
A l'aide des deux touches au niveau ①, selectionnez l'orientation souhaitee de la latitude et de la longitude (Est/Ouest ou Nord/Sud).

Saisissez ensuite les valeurs désirées à l'aide des touches 1 à 0.

Vou pouve saisir les coordonnées de trois manières différentes.

Les formes de saisie suivantes sont possibles :

• degrés, minutes, seconde. Secondes décimaires par ex. 42^52'46.801
• degrés, minutes. Minutes décimales par ex. 48^53.56667'
• degrés décimaux par ex. 48,89277778

Remarques :

• Les coordonnées saisies doivent être conformes au système WGS84 (World Geodetic System 1984).
• En appuyant sur la touche (3), la position géographique actuelle de votre vehicule est inscrite dans les champs.

Appuyez sur la touche OK

Dans la limite des possibilités, une adresse correspondant aux coordonnées s'affiche. Vous pouvez visualiser la destination sur la carte, la sauvegarder, afficher l'itinétaire jusqu'à la destination ou démarrer directement le guidage.

Préparation d'itinéraire

Le menu de préparation d'itinétaire permet de creer des itinéaires de manière individuelle et de les sclectionner. Pour ce faire, il vous faut saisir les étapes individuelles de l'itinéaire souhaïte. Ces étapes peuvent être abordées successivement sans autres saisies nécessaires. D'autre part, vous ave la possibilité d'optimiser les étapes saisies et de modifier ainsi l'ordre défini.
Appuyez sur la touche Saisir destination dans le raccourci.

Appuyez sur la touche Planification d'itinéraire.

Le menu Itinétaire vous permet de créé un nouvel itinétaire en appuyant sur la touche Créer nouvel itinétaire. La liste affichée ci-dessous indique les itinéaires mémorisés jusqu'à présent.

Remarque :

Si aucun itinétaire n'a été mémorisé, le menu Itinétaire est vide.

Faire defiler les itinéraires mémorisés

Appuyez sur les touches fléchéées à droite de l'écran pour faire défilier les itinéaires mémorisés.

Édition des itinéaires mémorisés

Vou puez ajouter d'autres etapes à un itinéraire mémorisé, modifier le nom de l'itinéraire ou effacer un itinéraire.

Appuyez sur la touche, devant l'itinéraire que vous souhaitez éditer.

En appuyant sur Ajouter étape, vous pouvez à présent ajouter une étape à l'itinéraîre.

Après avoir appuyé sur Renommer itin., il vous est possible d'attribuer un nouveau nom à l'itinétaire.

En appuyant sur la touche Supprimer itin., il vous est possible d'effacer l'itinéraire de ceux mémorés.

Sélection d'un itinéraire et démarrage

Sélectionnez un itinétaire en appuyant dessus.

L'itinétaire se charge et s'affiche dans le menu Étape.

Appuyez sur la touche du haut.

Remarque :

Vous pouvez seLECTIONner une etape de l'itinéraire. L'itinéraire commence alors a partir de cette étape.

Sélectionnéz le point de départ ou la position actuelle comme point de départ du guidage.

Remarque :

Quand un point de départ est seLECTIONné, ceci sert uniquement à visualiser un itinétaire.

Les étapes sont calculées individuellement.

Ensuite, une carte comportant les étapes s'affiche.

Appuyez sur la touche Demarrer pour lancer le guidage de l'itinéraire.

Vou puevez selectionner les options d'itinéraire à l'aide de la touche Options.

Yououpouvezoptimiserl'ordresétapesa atteindrea l'aide de la touche Optimiser.

En appuyant sur la touche ou la touche, il vous est possible de simuler l'intégralité de l'itinétaire de manière lente ou rapide. Vous pouvez mettre fin à la stimulation en appuyant légarement sur l'écran.

Dans la ligne inférieure, il vous est possible de faire defiler chaque etape de l'itinéraire à l'aide des touches et Lors du parcours de l'itinéraire, l'etape correspondante s'affiche en conséquence.

Création d'un nouvel itinéraire

Dans le menu Itinétaire, appuyez sur la touche Créer nouvel itinétaire.

A的前提，you pouvez saisir une etape, comme décrit à la section « Menu de saisie d'une destination » page 34 (Saisir l'adresse, Sélect. point d'intérêt, Sélect. sur carte ou Entre r géo-coordonnées). En outre, vous avez la possibilité de selec-tionner une etape dans le raccourci via la touche Sélect. parmi dernières destin..
Dans le menu de saisie, appuyez sur la touche Ajouter pour valider l'etape correspondante.

Appuyez sur la touche Ajouter etape pour saisir d'autres etapes, comme décritAAPARAVANT.
Appuyez sur la touche Fini, lorsque vous avez saisi toutes les étapes.

Entrez le nom que vous avez attribué à l'itinéraire.

Le menu Étape du nouvel itinéraire s'affiche.

Édition de l'itinéraire

Sélectionnez l'itinétaire que vous souhai-tez éditer.
Appuyez sur la touche , devant l'etape que vous souhaitez editor.

Le menu d'edition s'affiche. Vous dispose des options suivantes :

Sélection	Signification
Afficher détails	Les données relatives à l' étape s'affichent. Cét écran permet d'afficher l' étape sur la carte.
Déplac. haut	L' étape est déplacede d'une position vers l'avant.
Déplac. bas	L' étape est déplacede d'une position vers l'arrière.
Supprimer étape	L' étape est effacée de l'iti-nérique.
Remplacer étape	Voues pouvez replacer l' étape sélectionnée par une autre étape.

Optimisation de l'itinétaire

Si vous ave saisi plusieurs étapes pour un itinétaire, vous pouvez faire en sorte que Traffic Assist optimise l'ordre des étapes en fonction du trajet à parcourir. L'itinétaire mé memorisé est conservé, même après l'optimisation.
Appelez l'affichage des étapes de la carte.

Appuyez sur la touche Optimiser. L'itinétaire est optimisé et à nouveau calculé.

L'itinétaire optimisé est représenté.

Réglages de la navigation

La section Reglages de la navigation compe- rote tous les reglages importants pour les fonctions de navigation.

Remarque :

Tous les réglages doivent être validés en appuyant sur la touche OK. La touche vous permet de quitter à tout moment le menu actuel sans avoir rien modifié.

Dans le menu principal, appuyez sur la touche Réglages.

Appuyez sur la touche Param. navigation.

Vous accedez au menu des réglages de la navigation.

Structure

Le menu propose plusieurs pages relatives aux fonctions :

Vous pouze acceder à la page suivante ou precedente des réglages en appuyant sur les touches et

Touche Info's voyage

La fenêtre de réglageInfos voyage permét de définir les informations supplémentaires à indiquer lors du guidage.
Appuyez sur la touche Info s voyage dans le menu des reglages.

La fenêtre de réglageInfos voyage s'affiche.

Les réglages suivants sont possibles :

- Info destination princ.

Affichage de l'heure d'arrivée prévue (ETA), de la distance restant à parcourir et de la durée du trajet jusqu'à l'arrivée à la destination principale.

- Info destination suiv.

Affichage de l'heure d'arrivée prévue, de la distance restant à parcourir et de la durée du trajet jusqu'à l'arrivée à la destination intermédiaire.

- Info pays

Si ces fonction sont activées, vous obtenez automatiquement les informations routières en vigueur dans le pays concerné, lorsque vous passez la frontière (par ex. limitations de vitesses).

Activez la fonction souhaitée en appuyant sur le bouton de commande correspondant: activé ou désactivé.
Appuyez sur la touche OK pour valider votre seLECTION.

Touche Options itinér.

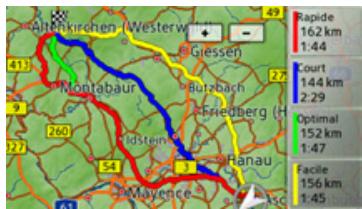

La fenêtre de réglage Options itinér. vous permet de régler votre profil conducteur. Les réglages effectuels ici ont une incidence sur le choix de l'itinétaire et sur le calcul de la durée de trajet prévue.
Appuyez sur la touche Options itinér. dans le menu des réglages.

La fenêtre de réglage Options itinér. s'affiche.

Avec avoir appuyé sur le bouton de commande à côté de Véhicule, sélectionnez votre mode de déplacement.

Ce réglage influence le calcul de l'heure d'arrivée prévue et bloque par ex. l'autoroute pour le réglage « Bicyclette »

MODE NAVIGATION

Après avoir appuyé sur le bouton de commande à cote de Type d'itin., selec-tionnez l'une des options suivantes.

Option	Signification
Itinér. optimal	Cette option permet de calculer l'itinéraire opti-mal en fonction du temps et du kilométrage nécessaires.
Itin. rapide	Cette option permet de calculer l'itinéraire le plus rapide en fonction du temps nécessaire.
Itin. court	Cette option permet de calculer l'itinéraire le plus court en fonction du kilométrage nécessaire.
Itin. facile	Cette option permet de calculer l'itinéraire exi-geant le moins de manoeuvres possibles. Cela peut éventuelle-ment mener à des dé-tours importants.

Affichage de différents types d'itinétaire
Vous pouvez faire afficher les itinéraires décrits auprèsant par le Traffic Assist.

Remarque :

Cette fonction peut être selectionnée uniquement si un guidage est activé ou si le réglage des options d'itinéraire a été appelé à partir d'une fenêtre de la saisie d'une destination.

Appuyez sur le bouton de commande Type d'itin. sur carte.

Peu de temps après la carte s'affiche. Chaque itinéraire est calculé successivement et indiqué sur la carte.

La partie droite affiche l'attribution des couleurs de chaque itinétaire, le kilométrage à parcourir ainsi que la durée de trajet prévue.

Remarque :

Veuillez noter que dans de nombreux cas, l'itinéraire le plus rapide couvre un itinéraire simple ou optimal.

En appuyant sur l'une des touches, vous pouvez selectionner l'itinéraire souhaité.

Éviter certains types de routes

Après avoir appuyé sur le bouton de commande à côté de Éviter, vous pouvez exclure différents types de routes (par ex. autoroutes, bacs et routes à péage.

Pour ces types de routes, vous pouvez seLECTIONner respectivement l'une des options suivantes.

Option	Signification
Autorisé	Avec cette option, le type de route correspondant est pris en compte dans le calcul d'itinéraire.
À éviter	Avec cette option, le type de route correspondant est si possible évité.
Interdit	Avec cette option, le type de route correspondant n'est pas pris en compte dans le calcul d'itinétaire.

Appuyez sur la touche OK pour valider votre seLECTION.

Touche Info carrefour

Dans la fenêtre de réglage Info carrefour, vous pouvez activer ou désactiver les aides disponibles pour les manoeuvres complexes nécessaires par ex. pour les nœuds d'autoroutes ou certaines routes à plusieurs voies.

Appuyez sur la touche Info carrefour dans le menu des réglages.

La fenêtre de réglage Info carrefour s'affiche.

Réglage	Signification
Info voie	Une fois activée, cette fonction vous indique grâce à une petite flèche, la voie à prendre lorsque vous vous trouvez sur une route à plusieurs voies.

Réglage	Signification
Panneaux	Une fois activée, cette fonction vous fournit les informations concernant la signalisation à suivre.

Remarque :

Ces informations ne peuvent alors apparaître que si elles sont répertoriées dans la cartographie.

Appuyer sur l'entrée souhaitee pour activer ou désactiver la fonction correspondante.
Appuyez sur la touche OK pour valider votre seLECTION.

→GB

→F
→1
→E
→P
NL
DK


FIN
→TR
GR
PL

→H
→SK

MODE NAVIGATION

Touche TMC

La fenêtre de réglage TMC vous permet de régler les paramètres de réception des informations routières.
Appuyez sur la touche TMC dans le menu des réglages.

La fenêtre de réglage TMC s'affiche.

Réglage	Signification
Sélect. Stat. auto	Choisissez si la station d'informations routières représentant la meilleure qualité de réception doit être automatiquement recherche (fonction activée).

Réglage	Signification
	En appuyant sur les tou-ches fléchéés, la recherche de station automatique est activée. La station TMC actuelle s'affiche dans le champ ci-contre. Le réglage ne peut être effetçu que si la fonction Sélect. Stat. auto est dé-sactivée.
Recalcul	À l'aide de ce bouton, vous pouvez sélectionner si la modification d'itinérale Jamais, Automatique ou Manuel doit être entreprises. (Voir « Prise en compte des messages pour le calcul d'itinérale » page 59.) Le réglage Jamais correspond à la désactivation de la fonction TMC.

Appuyez sur la touche OK pour valider vos réglages.

Touche Info carte

La fenêtre de réglage Info carte permet de définir des informations supplémentaires indiquées par la représentation cartographique.

Appuyez sur la touche Info carte dans le menu des réglages.

La fenêtre de réglage Info carte s'affiche.

Réglage	Signification
Noms de rue 2D	Si vous activez l'entrée, tous les noms de rue sont affichés en mode 2D sur la carte.
Noms de rue 3D	Si vous activez l'entrée, tous les noms de rue sont affichés en mode 3D sur la carte.
Zone info(haut.,vitesse)	Si vous activez l'entrée, la vitesse du vehicule, une boussole ainsi que l'altitude par rapport au niveau de la mer s'affichent dans une petite case sur la carte.

Appuyer sur l'entrée souhaitee pour activer ou désactiver la fonction correspondante.
Vouppouvz également déterminer si et quels symboles pour les destinations spéciales doivent s'afficher sur la carte.
Appuyez sur la touche Select. catégories POI.

En seLECTIONnant Tous les POI, toutes les destinations spéciales s'affichent sur la carte.

En seLECTIONnant Aucun POI, aucune destination spéciale ne s'affiche sur la carte.
En selectionnant Sélection utiliser pour la touche Sélect. POI, vous pouvez définir pour chaque catégorie de destination spéciale dans le menu suivant si des destinations spéciales de cette catégorie doivent être affichées sur la carte ou non.
Validate tous vos régages en appuyant sur la touche OK.

Touche Info vitesse

La fenêtre de réglage Info vitesse vous permet d'afficher la limitation de vitesse parallèlement à la navigation. En outre, vous pouvez être averti des dépassements de vitesse par un signal sonore.

Remarque :

Cette information ne peut alors apparaitre que si elle est repertoriée dans la cartographie.

Risque d'accident!

Les informations de la cartographie peuvent être erronées en raison de modifications récentes (par ex. chantiers) !
Les conditions de circulation et les pan-neaux de signalisation sur place ont tous jours priorite sur les informations livrées par le système de navigation.
Appuyez sur la touche Info vitesse dans le menu des réglages.

La fenêtre de réglage Info vitesse s'affiche.

Les réglages suivants sont possibles :

Pour le réglage, appuyer toujours sur le champ se trouvant à côté du réglage que vous désirez modifier.

Réglage	Signification
Afficher indic.	Choisissez si les limita-tions de vitesse ne doit jamais, doivent tou-jours ou doivent uniquement s'afficher en cas de dépassement du seuil de vitesse autorisée.
En ville	Sélectionnez le seuil de dépassement de vitesse autorisée à partir duquel un signal sonore vous avertit lorsque vous circulez en agglomération.

Réglage	Signification
Hors ville	Sélectionnez le seuil de dépassement de vitesse autorisée à partir duquel un signal sonore vous avertit lorsque vous circulez hors agglomération.

Appuyez sur la touche OK pour valider votre seLECTION.

Touche Voix

La fenêtre de réglage Voix permet de régler le type de voix pour les messages de navigationannoncés dans la langue sélectionnée.

Appuyez sur la touche Voix dans le menu des réglages.

La fenêtre de réglage Voix s'affiche.

Sélectionnéz le type de voix souhaïte.
Un extrait d'announce est alors restitué.
Appuyez sur la touche OK pour valider votre seLECTION.

Touche Volume

La fenêtre de réglage Volume vous permet de déterminer le volume sonore standard des messages vocaux à chaque démarche du Traffic Assist ou de désactiver complètement les messages vocaux. Selon la situation, ce réglage peut être adapté dans l'affichage carte.
Appuyez sur la touche Volume dans le menu des réglages.

La fenêtre de réglage Volume s'affiche.

Reglez le volume désiré à l'aide des touches - et +.
Appuyez sur la touche pour désactiver complètement les messages vocaux.
Appuyez sur la touche OK pour valider vos réglages.

Touche Format

La fenêtre de réglage Format vous permet de régler quelles unités de temps et d'éloignement doivent être utilisées.
Appuyez sur la touche Format dans le menu des réglages.

La fenêtre de réglage Format s'affiche.

Appuyez sur le champ a cote de Heure pour faire passer l'affichage de 12 heures à 24 heures.

Appuyez sur le champ à côte de Distance pour faire passer l'affichage de kilomètres à miles.
Appuyez sur la touche OK pour valider vos réglages.

Touche Heure

Dans la fenêtre de réglage Heure, vous pouvez régler le fuseau hora valable pour votre position actuelle. Ce réglage est important pour le calcul correct des heures d'arrivée prévues.
Appuyez sur la touche Heure dans le menu des réglages.

La fenêtre de réglage Heure s'affiche.

La touche a cote de Fus. horsere, vous permect de déterminer si le fuseau horsere doit être automatiquement régé par Traffic Assist ou non (fonction automatique activée fonction automatique désacti-vee).

MODE NAVIGATION

Si la fonction automatique est désactivée, vous pouvez selectionner le fuseau horsaire souhaité en appuyant sur la touche sous Fus. horsaire.

En appuyant sur la touche sous Heure d'été, vous pouvez déterminer si l'heure d'été doit être automatiquement régée par Traffic Assist ou si vous activez/désactivez vous-même celle-ci.

Touche Réinit.

Les réglages pour la navigation peuvent être raménés aux réglages d'usine.

Les réglages sont alors remis à zéro. Les données relatives au raccourci, les itinéaires mémorisés et l'adresse de domicile sont conservés.

Appuyez sur la touche Reinit..

Appuyez sur la touche Oui. Les réglages pour la navigation sont rame-nés aux réglages d'usine.

Informations routières via TMC

Votre Traffic Assist peut, si le cable de chargement de l'allume-cigare est raccordé à l'antenne TMC intégrée, receiveoir des informations routières de stations de radio (messages TMC).

Remarque :

Le système TMC n'est pas disponible dans tous les pays (uniquement disponible en Belgique, en Allemagne, au Danemark, en France, en Italia, aux Pays-Bas, en Autriche, en Suède, en Suisse et en Espagne à l'heure actuelle).

Les messages d'informations routières sont diffusés, en plus du programme radio, via le système TMC (Traffic Message Channel) des stations radio puis réceptionnés et évalués par le système de navigation. La réception des messages d'informations routières est gratuite.

Remarque :

Étant donné que les messages d'informations routières sont émis par des stations de radio, nous ne pouvons pas garantir que ces informations sont complètes et correctes.

Autrique: le code de localisation et d'évenement (Location- und Eventcode) a été mis à disposition par l'ASFINAG et le BMVIT.

Traffic Assist contrôle constamment si des messages importants sont disponibles pour l'itinéraire déterminé. Toutes les entraves à la circulation reçues sont représentées sur la carte.

Si le système detecte une information routière qui a une influence sur l'itinéraire choisi, l'appareil peut alors calculer automatiquement un nouvel itinéraire pour la destination prévue (voir « Touche TMC » page 52).

Représentation de messages TMC sur la carte

Les messages TMC actuels sont indiqués sous forme graphique sur la carte. Les portions de l'itinéraire faisant l'objet de perturbations sont représentées sur fond bleu. De plus, des flèches indiquent le sens de circulation affecté.

En plus du marquage couleur, un panneau de signalisation de danger s'affiche sur la portion d'itinéraire concernée.

Utilisation du TMC

Si vous avez raccordé l'antenne TMC,voiTre Traffic Assist recoit lesinfos routieres actuelles et le calcul d'itinéaires dynamiques est possible (contournement des embouteillages).Vous pouvez directement visualiser les_infos routieres.

Vous pouvez proceder à la modification des réglages du TMC comme décrit à la section « Touche TMC » page 52.

Dans le menu principal, appuyez sur la touche TMC.

La liste de messages s'affiche.

MODE NAVIGATION

Les touches fléchées à droite de l'écran vous permettent de parcourir la liste.

A chaque message d'informations routières, le numéro de rue (autoroute, nationale, départementale, cantonale), la distance à vol d'oiseau par rapport à la position actuelle du vehicule et le cas échéant, la direction de la portion de route affectée ainsi que le type de perturbation s'affichent.

Si un message TMC est émis pour votre itinétaire, celui-ci est indiqué par le symbole

Lecture du message

Appuyez sur le message désiré dans laiste.
Le message s'affiche.

Appuyez sur les touches fléchées pour faire défiler les messages.

Appuyez sur la touche pour revenir à la liste de messages.

Pouractualiserl'affichage des messages, appuyez sur la touche

Si un message est émis pour votre itinéraire comme indiqué dans l'exemple, vous pouvez déterminer le traitement de ce message en appuyant sur la touche Tenir compte du message.

Si you desirez recalculator l'itinétaire, appuyez sur la touche Oui.

L'itinétaire est recalculated et une déviation est planifiée le cas échéant.

Si vous souhaitez annuler la modification,
vous pouvez rappeler le message correspondant et ensuite appuyer sur la touche Ignorer le message.

Une demande suit de la part du système à laquelle vous doivent répondre par Oui. L'itinéraire est recalculé sans prise en compte du message correspondant.

Affichage de la route concernée sur la carte

Dans l'affichage des messages, appuyez sur la touche

Vou pouve voir la route concernée sur la carte.

En appuyant sur la touche Lieste, vous pouvez revenir à l'affichage des messages. Dans la ligne inférieure, il vous est possible de faire defiler tous les messages de laiste et de les afficher sur la carte à l'aide des touches et

La touche Tenir cpte vous permet de déterminer pour chaque message, si la portion de trajet annoncée doit être évitée lors d'un calcul d'itinéraire.

Si vous avez bloqué la portion de trajet (Tenir cpte), vous pouvez supprimer le blocage en appuyant sur la touche Ignorer.

Prise en compte des messages pour le calcul d'itinétaire

Votre Traffic Assist peut prendre les informations routières en compte pour le calcul d'un itinétaire. A la section « Touche TMC » page 52, vous pouvez déterminer si le nouveau calcul doit avoir lieu en mode automatique, manuel ou pas du tout.

Nouveau calcul automatique

Si une perturbation du traffic se trouve sur votre itinétaire, le Traffic Assist vérifie s'il est possible de trouver un trajet de déviation permettant raisonnablement de contourner le problème. Si c'est le cas, un itinétaire différent est calculé et vous étés guidé sur cet itinétaire.

Nouveau calcul manuel

Si une info routière concerne votre itinéraire, une fenêtre s'affiche avec les données détaillées s'y rapportant.

Si you souhaitez calculer un trajet de déviation, appuyez sur Tenir compte du message, sinon sur Ignorer le message.

Remarque :

En cas de selection de la fonction Tenir compte du message, un itinéraire différent n'est pas nécessairement calculé. Cela ne se produit que s'il est considéré judicieux du point de vue du gain de temps et du trajet à parcourir.

Vou puevez remodelier à tout moment le réglage choisi dans la liste de messages.

Si, après la seLECTION de la fonction Tenir compte du message, le Traffic Assist constate qu'un itinéraire différent et judicieux est possible, l'affichage suivant apparait à l'écran.

Remarque :

Cet affichage apparait également quand par ex., un trajet aparavant perturbé est de nouveau libre.

L'affichage vous donne un aperçu de l'itinéraire différent calculé.

Le trajet repéré en rouge ou, en cas de perturbation, en bleu indique l'itinétaire actuel. Le trajet repéré en jaune indique l'itinétaire différent calculé.

À droite de l'écran, s'affiche dans qu'elle mesure le trajet à parcourir a changé et quel gain de temps vous obtiendrez probabilité en utilisant l'itinétaire différent.

Appuyez maintainant sur la touche pour utiliser l'itinétaire différent, ou sur la touche pour rester sur l'actuel parcours.

→D

→GB

→F

→1

→E

→P

→NL

DK

→S

→N

→FIN

→TR

→GR

→PL

→H

→SK

MODE NAVIGATION

Affichage de carte

L'affichage de carte est en premier lieu utilisé pour le guidage. Cependant, vous pouvez toujours afficher votre position actuelle via l'affichage cartographique même sans guidage et vous faire avertir par le système en cas de dépassements de vitesse.

Appel de l'affichage de carte

L'affichage de carte est appelé automatiquement lorsque vous lancez le guidage. Sans guidage, il est possible d'appeler l'affichage de carte via le menu principal.

Dans le menu principal, appuyez sur la touche Carte.

L'affichage de carte apparait alors sur l'écran et indique votre position actuelle, si vous bénéficiaz d'un signal GPS.

Si un guidage est déjà activé, la carte avec guidage s'affiche.

Structure de l'affichage de carte

Le système se base sur les réglages effectuels sous « Changement de vue » page 69 et sur le fait qu'un guidage soit actif ou non.

Affichage de carte sans guidage

Si la navigation n'est pas active, presque toute la surface de l'écran tactile est remplie par la représentation cartographique.

① Limitation de vitesse dans la rue où le vehicule se trouve (ces indications ne sont pas disponibles pour toutes les rues)
② Touches ZOOM

③ Boîte info avec boussole, vitesse du vehicule et altitude par rapport au niveau de la mer

④ Affichage de l'etat de charge
⑤ Touche pour appel des options
⑥ Position du vehicule
Rue actuelle

Affichage de carte avec guidage

① Limitation de vitesse dans la rue où le vehicule se trouve (ces indications ne sont pas disponibles pour toutes les rues)
(2) Touches ZOOM
3 Boîte info avec boussole, vitesse du vehicule et altitude par rapport au niveau de la mer
④ Affichage de l'etat de charge
⑤ Touche pour appel des options

6 Aide au besoin de la voie de circulation (visible uniquement pour certaines rues à plusieurs voies, flèches noires = voies conseillées)

Remarque :

Si vous suivez l'aide au besoin de la voie de circulation, la manoeuvre suivante peut etre effectue sans changement de voie.

⑦ Position du vehicule
Rue actuelle ou rue où conduit la prochaine manqueevre
9 Distance à parcourir avant la prochaine mangeuvre
10 Affichage du réglage TMC
1 Prochaine manoeuvre
Heure d'arrivée prévue, durée de trajet restante et distance restant à parcourir jusqu'à destination

Si la navigation est active, votre emplacement actuel est visualisé avec l'icone de positionnement.

A droite de l'écran, vous pouvez afficher ou masquer les informations (heure d'arrivee presumee, durée de trajet restante et distance restant a parcourir jusqu'à la destination prevue/intermédiaire) relatives à la destination principale ① et à la destination intermédiaire ②. La representation de gauche affiche les informations masquées.

La boîte info avec boussole à droite de l'écran affiche un compas, la vitesse actuelle du vehicule et l'altitude par rapport au niveau de la mer. L'affichage de la boîte info peut être activé/désactivé dans les réglages comme déscrit à la section « Touche Info carte » page 52.

D'autre part des informations sont affichées dans le coin gauche sous la zone de prévisualisation.

Ce faisant le trace du trajet restant à partir est affiché via une flèche avec les données d'éloignement par rapport à la destination indiquées au-dessous. Lorsque deux manoeuvres sont prévues coup sur coup, une petite flèche supplémentaire s'affiche au-dessus de la première manoeuvre pour indiquer la manœuvre suivante. En appuyant sur la zone de prévisualisation, vous pouvez régler le volume des messages de navigation (voir « Modification du volume sonore des announces » page 64). Vous avez en outre la possibilité de passer du guidage avec affichage de carte à l'affichage de flèches.

MODE NAVIGATION

Si un message TMC est disponible sur vo-.
tre itineraire, le symbole suivant s'affiche dans la zone de previsualisation sur le bord
gauche.

Écran divisé avec guidage

1 Limitation de vitesse sur la route où le vehicule se trouve (ces indications ne sont pas disponibles pour toutes les routes)
(2) Touches zoom
(3) Position du vehicule
④ Affichage de l'etat de charge
⑤ Touche pour appel des options
Aide auchioix de la voie de circulation (visible unquiement pour certaines routes à plusieurs voies, flèches noires = voies conseillées)

Remarque :

Si vous suivez l'aide au besoin de la voie de circulation, la manoeuvre suivante peut etre effectue sans changement de voie.

⑦ Prochaine manoeuvre
Boîte info avec boussole, vitesse du vehicule et altitude par rapport au niveau de la mer
Rue actuelle ou rue où conduit la prochaine manqueevre
10 Distance à parcourir avant la prochaine manœuvre
11 Barre de progression pour visualiser la distance jusqu'à la prochaine manqueevre
12 Affichage de I'etat TMC
Heure d'arrivée prévue, durée de trajet restante et distance restant à parcourir jusqu'à la prochaine destination

Guidage avec affichage de flèches

Le guidage uniquement à l'aide de flèches peut être lancé à partir du guidage avec affichage de carte.

Remarque :

Le guidage avec affichage de flèches peut également être activé comme décrit à la section « Changement de vue » page 69.

Appuyez sur la zone de prévisualisation.

Appuyez sur la touche reperee par une flèche.

La représentation passa à l'affichage de flèches.

Heure actuelle
② Affichage de l'etat TMC
Heure d'arrivée prévue, durée de trajet restante et distance restant à parcourir jusqu'à la prochaine destination
4 Affichage de I'etat de charge
Passage à l'affichage de carte
6 Prochaine manoeuvre
⑦ Aide au besoin de la voie de circulation (visible uniquement pour certaines routes à plusieurs voies, flèches noires = voies conseillées)

Remarque :

Si vous suivez l'aide au besoin de la voie de circulation, la manoeuvre suivante peut etre effectue sans changement de voie.

8) Maneuvre suivante
Rue actuelle ou rue où conduit la prochaine manœuvre
10 Limitation de vitesse sur la route où le vehicule se trouve (ces indications ne sont pas disponibles pour toutes les routes)
11 Distance à parcourir avant la prochaine manœuvre
12 Barre de progression pour visualiser la distance jusqu'à la prochaine manoeuvre
13 Boîte info avec boussole, vitesse du vehicule et altitude

En appuyant sur la touche ou 5, vous pouze a nouveau quitter l'affichage de flèches.

→D
→GB
→F
→1
→E
→P
NL
DK
S
→N
→FIN
→TR
→GR
→PL

→H
→SK

Utilisation de l'affichage de carte

Répétition du dernier message

Pendant le guidage, des informations importantes vous sont communiquées, par ex. la prochaine manœuvre à effectuer. Le dernier message peut être répété avec les indications actualisées.

Lorsque le guidage est activé, appuyez sur la zone de prévisualisation.

Le dernier message est repété avec les indications actualisées. De plus, le volume s'affiche.

Modification du volume sonore des annonces

Le volume sonore des announcements peut etre modifie.

Lorsque le guidage est activé et la barre d'outils désactivée, appuyez sur la zone de prévisualisation.

Le graphique à barres visualise le volume sonore.

Appuyez sur la touche + ou - pour augmenter ou réduire le volume.
Appuyez sur la touche pour dé-sactiver les announces.
Àpresent,la touche est entourée en rouge.
Pour désactiver la sourdine, appuyez à nouveau sur la touche

Attention!

Réglez le volume de façon à pouvoir encore entendre tous les bruits ambiants.

Le graphique à barres disparait automatiquement peu après sans devoir appuyer sur aucune touche.

Zoom de la carte

Les touches Zoom permettent un zoom progressif dans la carte.

Appuyez sur agrandir + pour faire un zoom de rapprochement dans la carte et visualiser plus précisé les détails représentés.
Appuyez sur réduire - pour faire un zoom d'éloignement de la carte et avoir un aperçu plus étendu.

Déplacement de la carte

Vous pouvez déplacer la carte à partir d'un point quelconque.
Pour ce faire, appuyez brievement sur la carte.

Stauffenbergstrasse 17, Berlin, Tiergarten

Appuyez sur un point quelconque de voustrechoix sur la carte puis faites-leRAPportant glisser dans la direction souhaitee.

La carte se déplace immédiatement en conséquence.

Remarque :

En appuyant sur la touche Retour GPS, vous pouvez afficher à nouveau la position actuelle du vehicule.

Vous pouvez également seLECTIONner un point en tant que destination comme décrit à la section « Sélection d'une destination à partir de la carte » page 43.

Options de l'affichage de carte

Dans les options de l'affichage de carte, vous pouvez proceder aux réglages du guidage, de la représentation cartographique et de l'itinéraire.

Dans l'affichage de carte, appuyez sur la touche en bas à droite.

Le menu des options de l'affichage de car- te s'affiche.

Seules les touches Guidage, Carte et Itinér. sont à votre disposition. En sélectionnant l'une de ces options, d'autres touches s'affichent avec lesquelles diffé-rents réglages peuvent être appelés.

De plus, vous pouvez passer au mode nuit de l'écran et revenir au mode précédent en appuyant sur la touche

ToucheGuidage：

You dispose des options suivantes :

• interruption du guidage.
• saisie/effacement d'une destination intermédiaire.
• affichage de l'itinétaire complet.
• Dans le cas de plusieurs destinations (préparation d'itinéraire), afficher une liste de destinations ou ignorer la prochaine destination.

Touche Carte :

You dispose des options suivantes :

• passage de la représentation 2D à la représentation 3D sur la carte.

MODE NAVIGATION

• modification des niveaux zoom et de la perspective cartographique en mode 3D.
• Modifier l'orientation de la carte et des niveaux zoom en mode 2D.
• affichage de la position actuelle.

Touché Itinér.:

POI sur l'itin.	Itinér.
TMC sur l'itin.	Carte
Route bloquée	Guidage
Options	A

You dispose des options suivantes :

• selection d'une destination spéciale sur l'itinéraire.
• affichage des messages TMC concernant l'itinéraire.
• blocage d'une section du trajet.
• modification des options d'itinéraire.

Interruption du guidage

Vous pouvez interrompre un guidage actif.

Appelez le menu Options pour l'affiche de carte.
Appuyez sur la touche Guidage.

Appuyez sur la touche Arrêt instruct°.
Le guidage de toutes les destinations est interrompu.

Remarque :

Vous pouvez également interrompre le guidage, comme décrit à la rubrique « Le menu principal » page 23.

Saisie/effacement d'une destination intermédiaire

Avec cette fonction, vous pouvez saisir une destination intermédiaire ou effacer une destination intermédiaire déjà saisie.

Appelez le menu Options pour l'affiche de carte.
Appuyez sur la touche Guidage.
Appuyez sur la touche Ajout escale.

Saisir l'adresse

Sellect. point d'intérêt

Sellect. sur carte

Entrer géo-coordonnées

Sellect. parmi dernières destin.

A的前提，you pouvez saisir une destination， comme décrit à la section « Menu de saisie d'une destination » page 34（Saisir l'adresse，Select. point d'intérêt，Select. sur carte ou Entrer géo-coordonnées） comme destination intermédiaire.En outre，you avez la possibilité de selectionner une destination dans le raccourci via la touche Select. parmi dernières dest..

Une fois la destination intermédiaire dés-riée saisie, le système calcule à nouveau l'itinéraire.

La destination intermédiaire saisie est indiquée par un drapeau jaune sur la carte.

Suppression d'une destination intermédiaire

Appelez le menu Options pour l'affiche de carte.
Appuyez sur la touche Guidage.
Appuyez sur la touche Suppr. escale.

Appuyez sur la touche Oui. La destination intermédiaire est effacée.

Affichage de l'itinétaire complet

Vous pouvez afficher l'itinétaire complet jusqu'à la destination finale sur la carte. De plus, vous avez la possibilité d'afficher une description d'itinétaire complète.

Appelez le menu Options pour l'affiche de carte.
Appuyez sur la touche Guidage.
Appuyez sur la touche Af. Itin..

L'itinéraire complèt s'affiche.

En appuyant sur la touche Options, vous pouvez regler les options d'itinéraire.

En appuyant sur la touche ou la touche, il vous est possible de simuler l'intégralité de l'itinétaire de manière lente ou rapide. Vous pouvezmettre fin à la stimulation en appuyant légèrement sur l'écran.

Dans la ligne inférieure, il vous est possible de faire défiler la description d'itinéraire complète à l'aide des touches et

Description d'itinéraire

Lorsque l'itinétaire complet s'affiche, appuyez sur la touche

Le premier point de la description d'itinéraire s'affiche sur la carte.

Les touches et permettent de faire défilier la description d'itinétaire complète.

En selectionnant Bloquer, vous pouvez bloquer des parties d'itinéraire individuelles. Traffic Assist calcule une déviation plausible pour contourner la partie d'itinéraire bloquée.

Remarque :

Si la longueur de la partie d'itinétaire est supérieure à 10 kilomètres, vous pouvez déterminer dans un autre menu, si toute la partie ou une section de la partie doit être bloquée.

Vous pouvez également afficher une version de la description d'itinétaire sous forme de liste. Pour ce faire, appuyez sur la toucheliste.

Appuyez sur les touches flechées à droite de l'écran pour feuilleter la liste.

Si vous appuyez sur une entrée de la description d'itinétaire, celle-ci s'affiche sur la carte.

→D

→GB

→F

→1

→E

→P

→NL

DK

→S

→N

→FIN

→TR

→GR

→PL

→H

→SK

MODE NAVIGATION

Affichage de la liste des destinations Si un itinéraire prévu avec plusieurs destinations est activé, vous pouvez afficher ce dernier dans son intégralité avec toutes les destinations sur la carte ou sous forme de liste.

Appelez le menu Options pour l'affiche de carte.
Appuyez sur la touche Guidage.
Appuyez sur la touche

L'itinétaire prévu est représenté sur la carte.

En appuyant sur la touche ou la touche, il vous est possible de simuler l'intégralité de l'itinéraire de manière lente ou rapide. Vous pouvezmettre fin à la simulation en appuyant légarement sur l'écran.

Dans la ligne inférieure, il vous est possible de faire defiler chaque etape de l'itinéraire à l'aide des touches et Lors du parcours de l'itinéraire, l'etape correspondante s'affiche en conséquence. En selectionnant Eff. form., vous pouvez effacer l'etape respective.

Appuyez sur Lieste pour afficher les étapes de l'itinéraire dans une liste.

Les étapes individuelles de l'itinéraire s'affichent sous forme de liste. Appuyez sur la touche du haut pour revenir au guidage de l'itinéraire.

Si you souhaitez editor l'une des etapes, appuyez sur la touche , devant I'etape respective.

Les options suivantes sont possibles :

• avec Afficher détails, affichage des informations relatives à l' étape sélectionnée.
• avec Déplac. haut et Déplac. bas, modification de l'ordre des étapes.
• avec Supprimer étape, effacement de l' étape sélectionnée.
• avec Demarr. guidage, demarrage du guidage vers l'etape selectionné.

Ignore une destination

Si un itinétaire prévu avec plusieurs destinations est activé, vous pouvez effacer l'actuelle destination de l'itinétaire. Le guidage vers la prochaine destination démarre alors.

Cela peut être nécessaire lorsque vous vous n'êtes pas rendu directement vers une destination. Le Traffic Assist essais sinon de continuer à vous guider vers l'actuelle destination.

Accedez au menu Options pour l'affichage de carte.
Appuyez sur la touche Guidage.
Appuyez sur la touche

Le guidage vers la prochaine destination démarre.

Changement de vue

Vous pouvez changer l'affichage de la carte entre le mode 3D ou 2D, passer à un écran divisé en mode 3D ou 2D ou avec affichage de flèches.

Accedez au menu Options pour l'affichage de carte.
Appuyez sur la touche Carte.
Appuyez sur la touche Affich carte.

Sélectionnéz la vue que vous souhaitez. Les représentations ci-dessous montrent le résultat correspondant à chaque sélection.

(3)
(4)

(1)

(2)

(5)

Modification des niveaux zoom et de la perspective cartographique

Vous pouvez régler le niveau zoom de la carte à l'approche d'une manoeuvre. En outre, il vous est possible de régler la perspective cartographique dans la représentation 3D.

Appelez le menu Options pour l'affiche de carte.
Appuyez sur la touche Carte.
Appuyez sur la touche Orientation.

Selon la représentation actuelle régée (vue 3D ① ou 2D ②), les possibilités de réglage sont différentes.

Si vous avez entreprises des réglages, ceux-ci sont mémorisés en appuyant sur la touche OK.

En appuyant sur la touche Plage par défaut, vous pouvez ramener les réglages entreprises au réglage de base.

Pour quitter le menu de réglage sans ap- port de modifications, appuyez sur la touche

Possibilities de réglage

Vous pouvez régler les sections dans lesquelles la carte affichée doit être zoomée. Le réglage ne peut être effectué que si la fonction zoom automatique (✔) est activée.

En appuyant sur la touche + , réglez le niveau zoom le plus petit souhaité.
Appuyez sur la touche pour memoriser le réglage.
En appuyant sur la touche - , réglez le niveau zoom le plus grand souhaité.
Appuyez sur la touche pour memoriser le réglage.

Dans la vue 3D, vous pouvez régler l'angle d'inclinaison de la représentation cartographique. Le réglage ne peut être effectué que si la fonction zoom automatique (√) est activée.

A l'aide des touches fléchéées, réglez ① l'angle d'inclinaison 1 maximal souhaité.
Appuyez sur la touche pour memoriser le réglage.
A l'aide des touches fléchéées, réglez réglez l'angle d'inclinaison (1) minimal souhai-té.
Appuyez sur la touche pour memoriser le réglage.

Modification de l'orientation de la carte (mode 2D)

Vou puevez selectionner l'orientation par défaut de la carte dans le sens du trajet ou avec vue vers le nord.

Remarque :

Ce réglage n'est disponible que dans le mode de représentation 2D.

Appelez le menu Options pour l'affiche de carte.
Appuyez sur la touche Carte.
Appuyez sur la touche Nord en haut ou sur la touche Voie en haut.

La carte change en fonction du réglage sélectionné.

Affichage de la position actuelle

Vou puevez afficher votre position actuelle et la mémoriser. De plus, vous avez la possibilité d'afficher les informations relatives à la réception GPS actuelle ainsi qu'au pays actuel.

Appelez le menu Options pour l'affiche de carte.
Appuyez sur la touche Carte.
Appuyez sur la touche Info position.

La position actuelle s'affiche. Une adresse s'affiche, si possible, sur la carte. Si aucune adresse n'est disponible pour la position actuelle du vehicule, les coordonnées géographiques s'affichent.

La touche Sur carte vous permet de revenir à la carte.

Après avoir scélectionné Enreg., vous pouvez enregistrer la position actuelle dans le raccourci.

Après avoir appuyé sur la touche Info pays, vous pouvez afficher des informations typiques au pays sélectionné comme par ex. la vitesse maximale autorisée.

Après avoir appuyé sur la touche Info GPS, les informations relatives à la réception GPS s'affichent.

Vou puez constater ici combien de satellites sont reçus et si la réception des satellites est suffisante pour la navigation. En outre, l'heure actuelle ainsi que la position géographique du vehicule s'affichent également.

MODE NAVIGATION

Destination spéciale sur l'itinéraire

Pendant le guidage, vous pouvez afficher les destinations spéciales se trouvant sur l'itinétaire prévu. Il vous est possible ici de déterminer les catégories de destinations spéciales proposées. Vous avez également le besoin entre l'affichage de destinations spéciales immédiatement à proximité, l'affichage de destinations spéciales sur tout l'itinétaire ou l'affichage de destinations spéciales uniquement à proximité de la destination prévue.

Appelez le menu Options pour l'affiche de carte.
Appuyez sur la touche Itinér..
Appuyez sur la touche POI sur l'itin..

Les prochains destinations spéciales des trois catégories déterminées s'affichent.

La première indication kilométrique indique la distance restante par rapport à la destination spéciale. L'indication à droite de l'écran indique le détour à prendre en

compte si vous decidez d'atteindre la destination spéciale.

Les symboles figurant dans la marge de droite montrent d'un seul coup d'eel, si le detour vous permettant de vous diriger vers la destination spéciale correspondante est petit ( ) , moyen ( ) ou grand ( )

En appuyant sur l'une des destinations spéciales, le guidage est lancé dans la direction correspondante. En appuyant sur la touche , vous pouvez afficher les informations relatives à la destination spéciale.

Determination des catégories

Appuyez sur la touche Catégories :

Appuyez sur la touche de la catégorie à modifier.
Sélectionnéz ensuite la catégorie voulue.
Validator vos modifications en appuyant sur la touche OK.

Destination spéciale à proximé de la destination prévue / sur l'itinétaire complet

Dans le menu « Destination spéciale sur l'itinétaire», appuyez sur la touche pour la sélection de destinations spéciales à proximé de la destination prévue ou sur la touche pour la sélection de destinations spéciales sur l'itinétaire complet.

Sélectionnez la catégorie voulue.
Sélectionnez ensuite la destination spéciale voulue.

Le guidage vers la destination spéciale sélectionnée commence.

TMC sur l'itinéraire

Il vous est possible d'afficher et d'editor les messages TMC relatifs à votre itinéraire.

Remarque :

Les messages TMC ayantentrainé un changement d'itinéaire sont également affichés.

Appelez le menu Options pour l'affiche de carte.
Appuyez sur la touche Itinér..
Appuyez sur la touche TMC sur l'itin..

Les messages TMC relatifs à votre itinéraire s'affichent.

Après la sélection d'un message, vous pouvez influencer le système pour que par ex. votre vehicule contourne ou non l'obstacle à la circulation. Veuillez consulter la description sous « Informations routières via TMC » page 56 à ce sujet.

Blocage d'une section du trajet

Vous pouvez bloquer une section du trajet restant à parcourir. Ce faisant, vous déterminez une longueur de parcours qui ne doit pas être prise en compte par le vehicule. Traffic Assist essaire alors de calculer une déviation possible.

Appelez le menu Options pour l'affiche de carte.
Appuyez sur la touche Itinér..
Appuyez sur la touche Bloquer.

Sélectionnez la longueur de blocage sou-haitée à l'aide des touches et

En appuyant sur Réinit., vous pouvez désactiver le blocage.

Appuyez sur la touche OK pour valider votre sélection.

L'itinétaire est recalculé.

Modification des options d'itinéraire

Pendant le guidage, vous pouvez influencer les options d'itinétaire (choix d'itinétaire etc.).

Appelez le menu Options pour l'affiche de carte.
Appuyez sur la touche Itinér..
Appuyez sur la touche Options.

Reglez les options d'itinéraire comme dé-crit à la section « Touche Options itinér. » page 49.

Après modification, l'itinéraire est à nouveau calculé.

→D
→GB

→F

→1

→E

→P

Sélection des réglages du système

Vou puez définir différents régages de base pour toutes les fonctions de Traffic Assist.

Dans le menu principal, appuyez sur la touche Réglages.

Appuyez sur la touche Paramètres système.

Le menu des réglages du système s'affiche.

Menu des réglages du système

A partir du menu des régages du système, il est possible de selectionner différentes options de réglage.

Commande

Options possibles

La selection可以选择是 effectuee par pression de la touche souhaitee. La fonctionnalité des touches differe en fonction de la selection et est descrie à la section « Differentes options de menu » page 75.

Vous pouze acceder à la page suivante ou precedente des réglages en appuyant sur les touches et

Fermeture du menu de réglage

En appuyant sur la touche, le menu de réglage se ferme.

Différentes options de menu

Batterie

Votre appeareil Traffic Assist peut fonctionner via une alimentation externe ou via l'accu intégré.

Remarque :

En mode Batterie, l'indication du niveau de charge actuel est particulièrement importante. Si trop peu d'énergie est disponible, la navigation peut par ex. ne plus pouvoir être fonctionnelle, jusqu'à ce que la destination finale soit atteinte.

Alimentation en énergie et niveau sont visuaisés dans un affichage d'etat.

Affichage de l'alimentation en énergie

Vous pouvez appeler l'affichage d'etat à l'aide de la touche suivante :

Appuyez sur la touche Batterie.

L'affichage d'etat est appelé et l'alimentation en énergie visualisée.

Le niveau de charge s'affiche en fonction du capteur de niveau. Dans l'exemple, l'accu est encore chargé à env. deux tiers. Le chargement est symbolisé par l'image d'un connecteur dans l'affichage d'état.

Mettrefainàl'affichage d'etat

En appuyant sur la touche OK, vous mettez fin à l'affichage d'etat et le menu de réglage s'affiche.

Mode d'affichage jour/nuit

Vous pouvez régler l'affichage de l'appareil Traffic Assist sur le mode jour, le mode nuit ou le mode automatique.

En mode automatique, l'appareil passe de l'affichage jour à l'affichage nuit et vis versa en fonction de l'heure, de la position actuelle du vehicule et de l'époque de l'année.

Vous pouvez appeler le réglage à l'aide de la touche suivante :

Appuyez sur la touche Jour/Nuit.

Sélectionnez Auto., Jour ou Nuit.

La fonction désirée est activée et les régles du système s'affichent.

Calibrage

Si l'écran tactile réagit de manière incorrecte aux effleurements des boutons, un calibrage doit être effectué.

Démarrage du calibrage

Vou puez demarrer le calibrage à l'aide de la touche suivante :

Appuyez sur la touche Calibrage. La procEDURE de calibrage démarre. Des instructions textuelles vous indiquent la procEDURE à suivre.

Luminosite

Vous pouvez régler séparément la luminosité de l'écran pour l'affichage de jour ou de nuit.

Vous pouze acceder au réglage à l'aide de la touche suivante :

Appuyez sur la touche Luminosite.

Reglez la luminosite souhaitee pour l'affichage de jour ou de nuit, à l'aide des touches - et +
Appuyez sur la touche OK pour valider vos réglages.

Langue

Les textes des représentations de l'écran tactile peuvent être affichés en différentes langues.

Appel de la seLECTION de la langue

Vous pouvezCHOISIR entre plusieurs langues à l'aide de la touche suivante :

Appuyez sur la touche Langue. La selection de la langue s'affiche.

La seLECTION de la langue indique les langues disponibles dans une liste de plusieurs pages. Chaque champ de la liste est représenté sous forme de bouton. Chaque bouton est caractérisé par la désignation de la langue et par le drapeau du pays.

Défilament

Les touches permettent de feuilleter la liste dans le sens de la flèche correspondant.

Sélection de la langue

Appuyez sur le bouton de commande de la langue souhaitée.
En appuyant sur la touche OK, la selec tion est validee.

Un message relatif au redémarrage du logiciel s'affiche et le système vous demande si vous souhaitez juste modifier la langue.
Confirmez la demande avec Oui.

Annulation de la seLECTION de la langue En appuyant sur la touche , vous annulez la selection de la langue et le menu deréglage s'affiche.

Connexion/deconnexion automatique

Traffic Assist peut passer automatique en mode veille lorsque le contact du vehicule est coupé.

Conditions préalables :

• Traffic Assist est raccordé à l'allume-cigare du vehicule (voir également page 17).
• l'allume-cigare est hors tension une fois le contact coupé.
• la fonction correspondante est activée sur l'appareil Traffic Assist.

Activation/désactivation de la fonction Appuyez sur la touche On/off automat.. Selon le réglage précédent, activez ou dé-sactivez la fonction. Le réglage actuel est indiqué par un icône.

• Icône de gauche : la fonction est activée, Traffic Assist se désactive automatiquement.
• Icône de droite : la fonction est désactivée, Traffic Assist ne se désactive pas automatiquement.

Tonalités

Vous pouvez activer/désactiver les signaux sonores de l'appareil Traffic Assist. Cela comprend également le cliquètement des touches de l'écran.

Appuyez sur la touche Tonalités.

Selon le réglage précédent, activez ou dé-sactivez les signaux sonores.

• Icône de gauche : signaux sonores actiés
• Icône de croite : signaux sonores déactivés

→D
→GB

→F

→1

→E

→P

NL
DK

→N
→FIN
→TR
→GR
→PL

→H
→SK

Réglages d'usine

Vou pouve rétablir les réglages d'usine de votre Traffic Assist.

Les données modifiées suivantes sont alors effacées : les destinations et les itinéaires mémorisés et l'adresse du domicile.

Appuyez sur la touche Réglages usine.

Appuyez sur la touche Oui.

Les réglages d'usine de votre Traffic Assist sont rétablis.

Information

La touche suivante vous permet d'afficher les informations relatives au Traffic Assist.

Appuyez sur la touche Info. L'affichage des informations apparait.

Notez plus particulièrement la désignation du produit ainsi que les données relatives à la version de logiciel. Utilisez systématiquement ces données pour vos requêtes auprès des services de la société Harman/Becker.

Via la touche Informations version de la carte, vous pouvez afficher les informations concernant les données cartographiques installées.

GMT

Heure de l'Europe centrale

Heure standard sur le degré de longitude 0 (le méridien de Greenwich qui traverse la Grande-Bretagne). Cette heures est utilisée dans le monde entier comme heures standard pour la synchronisation de la collecte des données.

GPS

(Global Positioning System)

Le système GPS déterminée vous position géographique actuelle à l'aide de satellites. Il se base sur un total de 24 satellites, qui sont positionnées autour de la terre et émettent des signaux. Le récepteur GPS recoit ces signaux et calcule, à partir des écarts temporels des signaux, la distance par rapport aux différents satellites et donc sa position actuelle en longitude et latitude géographiques. La détermination de la position nécessite la réception des signaux d'au moins trois satellites; à partir du quatrième, l'altitude actuelle peut également être déterminée.

Carte SD

(Secure Digital)

La carte SecureDigital a ete developpée en 2001 par SanDisk sur la base de l'ancien standard MMC. Une carte SD est une carte memoir reinscriptible.

Stylet

Un stylet est un stylo qui est utilisé pour la commande d'écrans tactiles, de portables ou d'assistants numériques personnels. Le stylet se compose en原則 d'un stylo en plastique avec un noyau en plastique mou. La gaine est durable et résistante aux manipulations, le noyau mou finit en pointe et est conçu pour toucher l'écran le plus possible en douceur (donc sans risque de rayures).

Le stylet est plus précis que la commande à l'aide des doigts, car seule la pointe fine touche l'écran. De plus, on évite ainsi l'encrassement de l'écran par les empreintes digitales.

TMC

Informations routières transmises par certaines stations FM via le RDS. Base de la navigation dynamique.

USB

(Universal Serial Bus)

Universal Serial Bus (USB) est un système de bus permettant la connexion de périphériques USB externes à un ordinateur pour l'échange de données.

INDEX

→D
→GB
→F
→1
→E
→P
NL
DK
S
→N
→FIN
→TR
→GR
→PL

→H
→SK

A

Adresse de domicile 34
Affichage de carte 60
Affichage de flèches 63
Affichage de l'itinéraire 39, 67
Affichage de position 44
Afficher la carte 60
Agrandir l'échelle de la carte 43,64
Antenne TMC 18
Autoroutes 50
Avertissements Limitation de vitesse 53

B

C

Bacs 50
Blocage d'une section du trajet 73
Cartememoire 19
Carte SD 19
Consignes de sécurité 5, 31
Content Manager 28
Demarrer 29
Installer 28
Coordonnées géographiques 44

D

Demarrage
de la navigation 39
du guidage 39
Dernier message 64
Description d'itinétaire 67
Dest. protégées 33
standard 33
Destination à partir de la carte 43
Destination intermédiaire 66
Destinations spéciales
aproximé 41
aproximé d'uneadresse 42
àproximédevotreet
destination 42
sur l'itinétaire 72
Durée du trajet 61

E

Enregistrement

d'une destination 39

F

Format horaire 55
Fuseau horaire 55

G

GMT 79
GPS 79
Guidage Annulation 24

H

Heure d'arrivee 61
Heure d'etre 56

1

Informations routieres 49
Informations sur les pays 49
Interrompre la navigation 66
le guidage 66

Itinéraire court 50
Itinéraire optimal 50
Itinéraire rapide 50
Itinéraire simple 50

L

Limitation de vitesse 53
Listedes destinations 32
Lists

Listedes destinations 32
Listedesrues. 38
Listedes villles 37

M

Menu de saisie d'une destination 34 Structure 35
Menu principal 23
Mise en marche du Traffic Assist . . .21
Modification de la mémoire des destinations 33

N

Navigation 31
Annulation 24
dans la mémoire des
destinations 33
Niveaux zoom 70
Noms de rue 52
Nouvelle destination 34
Numero de rue 39

0

Options d'itinétaire 49, 73
Orientation de la carte 71

P

Perspective cartographique 70
Position actuelle 71
Preparation d'itinéaire 35, 45

R

Raccourci 33
Icônes 33
Réception GPS 71
Réduire l'échelle de la carte 43, 64
Réglagedu volume. 64
Réglages Navigation 48
Système 74
Réglages d'usine 56
Réglages système 74
Representation cartographique 52
Restrictions Autoroutes 50
Bacs 50
Routes à péage 50
Route barre 73
Routes à péage 50
Rue transversale 38

S

Saisied'unedestination 34
Saisied'uneadresse 36
Saisie de la ville 37
Saisiedescoordonnées.44
Saisiedirectedestinations
spéciales 43

Saisir

la destination 35
Satellites 71
Selection d'un pays 36
Selection d'une destination Saisie d'une adresse 36
Selection de la localité 37
Selection de la rue 38
Stylet 79
Suppression d'une destination intermédiaire .66

T

TMC 52, 56
Nouveau calcul d'itinétaire . . .59
Representatonsurlacarte. 57
sur l'itinétaire 73
Types d'itinétaire 50

U

Unités de mesure 55
USB .79
Utilisation conforme à l'usage prévu .5

V

Voix 54

Ecran tactile 10,92 Centimètres 16:9,
qualité couleurs 24 bits,
16,7 Mio couleurs,
antireflet

• Mémoire :

Mémoire flash 2 Go, SD-RAM 64 Mo

• Lecteur de cartes Micro SD :

Capacité jusqu'à 4 Go
Formaté avec FAT32

• Interface USB :

USB Client 2.0
MINI USB

Sortie casque :

Connecteur femelle stereo 3,5mm

• 1 haut-parleurs internes :

2 Watts max.

• Tension d'alimentation :

• Adaptateur CC (non fourni avec l'appareil):

110 - 240 Volts

0,2 Ampère

50 - 60Hz

Tension de sortie 5 Volts

Chers clients,

Conformément à la directive européen en vigueur, cet apparéil est homologué pour la vente grand public. Cet apparéil est conforme aux normes européennes ou nationales harmonisées actuellement en vigueur. Le label certifie le respect des specifications de compatibilité électromagnétique auxquelles ce type d' apparéil est soumis. Cela signifie que les risques de dysfonci-tionnement d'autres apparéils électriques ou électroniques engendrés par votre apparéil, et inversement, sont minimes.

Le label européen (E13) octroyé par les autorités luxembourgaises de réglementation de la circulation et des immatriculations (E13) répondant à la directive européen CE-R10 actuellément en vigueur sur les specifications CEM autorise le montage et la mise en service sur les vehicules motorisés (classes L, M, N et O).

Déclaration CE de conformité

Par la presente, la société Harman/Becker Automotive Systems GmbH déclare que le Traffic Assist est en conformité avec les exigences fondamentales des directives européennes applicables et notamment avec les autres dispositions y afferentes et autres dispositions de la directive 1999/5/CE (directive R&TTE).

Une déclaration CE de conformité complète est disponible sur le site http://www.mybecker.com, sous la rubrique « Downloads » pour chaque produit.

CE

Z107/Z108/Z109

10R-039921

Z905

10R-039919

Mise au rebut de l'appareil

Informations pour les clients concernant la mise au rebut des appareils électriques et électroniques. (utilisateurs privés)

Conformément à la philosophie de l'entreprise Harman/Becker Automotive Systems GmbH, votre produit a été développé et fabriqué avec des matérielles et des composants recyclables de grande qualité.

Ce symbole sur le produit et/ou sur les documents l'accompagnant signifie que les produits électriques et electroniques doivent être triés séparément des ordures menagères à la fin de leur durée de vie. Veuillez rapporter ce produit dans les centres de collecte ou décharges communales pour le traitement et la récapération des matière premières. Les apparciels seront repris gratuitement.

L'élimination conforme de ce produit permet de préserver l'environnement et d'éviter tout effet nocif sur l'homme et l'environnement entraîné par une mauvaise manipulation.

Pour de plus amples informations sur le centre de collecte des déchets le plus proche, adressez-vous à votre commune.

Pour les clients professionnels de l'Union Européenne

Veuillez contacter votre revendeur ou votre fournisseur lorsque vous souhaitez éliminer cet apparéil électrique/electronique.

Informations relatives à l'élimination dans les pays hors de l'Union Européenne

Ce symbole n'est valable qu'au sein de l'Union Européenne.

Mise au rebut de la batterie

Obligation d'information conformément à la directive sur les batteries

Il est strictement interdit de jeter des piles et batteries usagées dans les ordures menagères. Les consommateurs doivent rendre les piles et les batteries usagées. Veuillez les confier uniquement à un revendeur spécialisé ou un centre de collectes de piles et batteries usagées. Vous contribuez ainsi concrètement à la protection de l'environnement.

Depuis 1998, une directive allemande oblige tous les citoyens àmettre les batteries et les piles usagées au rebut en s'adressant exclusivement aux revendeurs ou aux centres de collectes spéciaux (obligation legales de回头). Les revendeurs et les fabricants sont obligés de reprendre ces batteries et ces piles à titre gratuite et à de traiter de façon conforme ou de les éliminer en tant que déchets spéciaux (obligation légale de reprise). Si vous ne souhaitez pas nous remettre vos batteries et vos piles, veuillez les envoyer à l'adresse suivante en les affranchissant suffisamment :

Fa.

Harman/Becker Automotive Systems GmbH

La batterie ion-lithium intégrée au Traffic Assist est repérée par le symbole suivant, qui montre une poubelle barrée et le type de batterie utilisée.

Dépose de la batterie

Avant demettre l'appareil usageaue rebut, youe nevez retirer la batterie.

Remarque :

Veuillez noter que le demontage de la batterie peut endommager votre apparéil de façon irréversible. Démonter la batterie uniquement lorsque l' apparéil est usagé et doit être mis au rebut.

Li-lon

Vider entièrement la batterie (laisser l'appareil allumé sans alimentation électrique jusqu'à ce qu'il s'éteigne).
D'évissez les 4 vis du boîtier (1) avec un petit tournevis cruciforme.
Faites levier avec un tournevis plat (place dans les fentes, sur les cotes du boitier) pour soulever le dos du boitier. ②
Faire levier avec un tournevis plat pour soulever la batterie collée à la carte de circuit. ③
Debrancher la prise du cable de la batterie.

Remarque :

Ne pas raccorder l'appareil que vous avez ouvert à une alimentation électrique.
