544 - Machine à coudre NECCHI - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Machine à coudre
Caractéristiques techniques principales	Machine à coudre mécanique avec plusieurs points de couture
Alimentation électrique	220-240 V, 50 Hz
Dimensions approximatives	40 cm x 18 cm x 30 cm
Poids	8 kg
Compatibilités	Fils standard, aiguilles de machine à coudre universelles
Type de batterie	Non applicable
Tension	220-240 V
Puissance	70 W
Fonctions principales	Couture droite, zigzag, point de boutonnière, point décoratif
Entretien et nettoyage	Nettoyage régulier de la machine, lubrification des pièces mobiles
Pièces détachées et réparabilité	Disponibilité de pièces détachées chez les revendeurs agréés
Sécurité	Protection contre les surcharges, arrêt automatique en cas de surchauffe
Informations générales utiles	Garantie de 2 ans, manuel d'utilisation inclus

FOIRE AUX QUESTIONS - 544 NECCHI

Comment enfiler le fil sur la NECCHI 544 ?

Pour enfiler le fil, commencez par soulever le pied presseur, puis passez le fil à travers le guide-fil supérieur, en suivant les numéros sur le corps de la machine. Ensuite, enfilez le fil dans le porte-aiguille et tirez-le vers le bas.

Que faire si la machine ne coud pas ?

Vérifiez que la machine est bien branchée et que le pied presseur est relevé. Assurez-vous également que l'aiguille est correctement installée et que le fil supérieur et le fil de canette sont bien enfilés.

Comment régler la tension du fil ?

Pour régler la tension du fil, utilisez le bouton de tension situé sur le dessus de la machine. Une tension trop élevée peut causer des points serrés, tandis qu'une tension trop basse peut provoquer des points lâches.

Pourquoi le fil se casse-t-il souvent ?

Le fil peut se casser pour plusieurs raisons : une tension trop élevée, une aiguille endommagée ou mal adaptée, ou encore un enfilage incorrect. Vérifiez tous ces éléments pour résoudre le problème.

Comment changer l'aiguille de la NECCHI 544 ?

Pour changer l'aiguille, éteignez la machine et retirez le pied presseur. Dévissez la vis de l'aiguille avec un tournevis, retirez l'ancienne aiguille et insérez une nouvelle aiguille en s'assurant que le côté plat est orienté vers l'arrière. Revissez la vis pour maintenir l'aiguille en place.

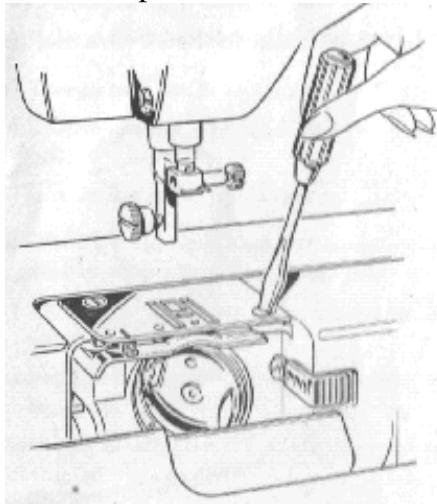

Comment nettoyer la machine ?

Pour nettoyer la NECCHI 544, débranchez la machine et retirez les poussières et les fils avec une brosse douce. Ouvrez le boîtier de la canette pour un nettoyage en profondeur. Évitez d'utiliser des produits chimiques agressifs.

Comment lubrifier la machine ?

Utilisez une huile spéciale pour machines à coudre. Appliquez une petite quantité d'huile sur les points de friction identifiés dans le manuel d'utilisation. Ne pas trop lubrifier pour éviter d'attirer la poussière.

Que faire si le tissu n'avance pas ?

Si le tissu n'avance pas, vérifiez que le pied presseur est correctement abaissé et que les griffes d'entraînement sont dégagées. Assurez-vous également que le tissu est correctement positionné et que le bon type de pied de biche est utilisé.

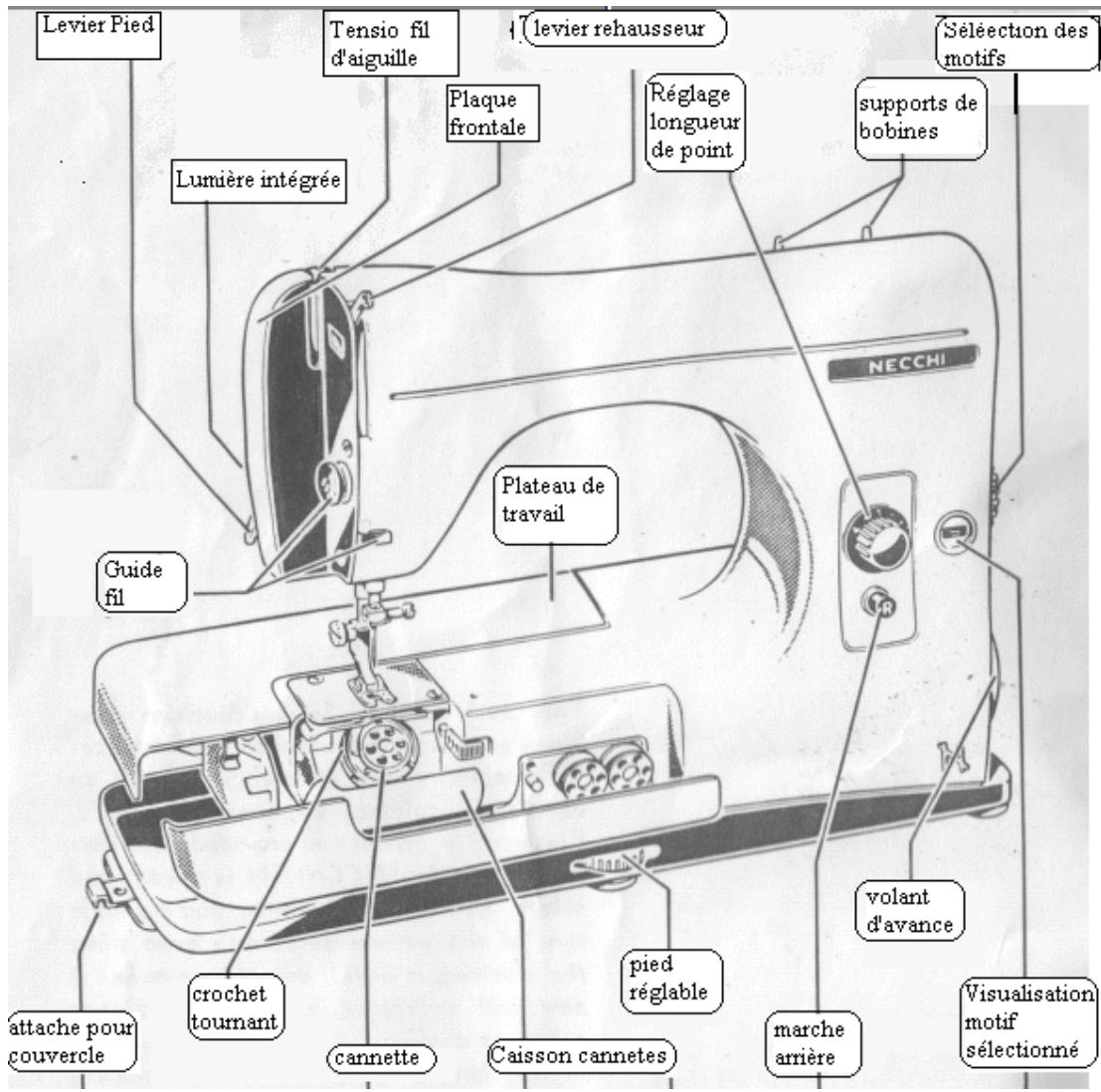

MODE D'EMPLOI 544 NECCHI

Accès au Crochet tournant : contrôle des fils emmêlés, permet une inspection facile de la canette, et a un système de protection de l'aiguille intégré

Compartment canette : facilité d'accès. Tension de la canette ajustable sans tournevis

Table de travail démontable : permet de coudre manches, pantalons, chaussettes, ...Deux couvercles basculant permettent un accès rapide aux accessoires et au caisson de canette.

Tension de fil d'aiguille standard: concu pour facilititer la régulation de tension.

Tension de pied presseur ajustable.

Ajustage de la pression du pied au moyen d'une molette incluse à l'arrête du bras derrière la plaque frontale.

Boite d'accessoire dans la partie démontable de plan de travail.

Bouton de réglage de la longueur de point, commode, fin et muni d'un marquage facile.

Bouton de marche arrête: retard automatique en marche avant au relachement.

Découplage du volant pour replir des canettes vides, simplement en le tirant vers l'extérieur.

Deux vitesses de moteur sélectionnables par interrupteur sur le panneau a droite. Contrôle au pied.

Lumière intégrée avec concentration de la lumière sur la zone de couture.

Bouton de selection des motifs avec visualisation de la selection Pied ajustable afin de caler la machine horizontally.

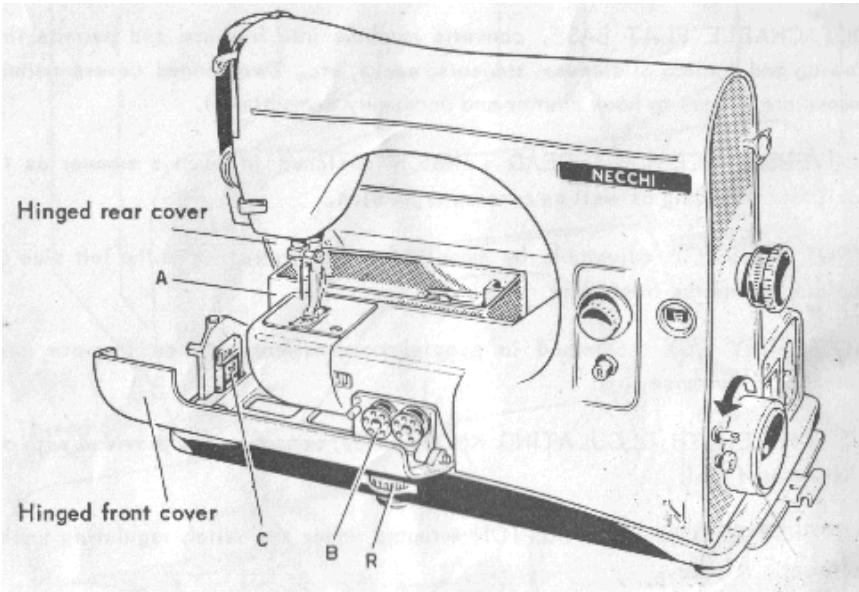

1 Accessoires

Une boite d'accessoire A, des canettes de rechange B, et des boites pour aiguilles C sont situées dans la table de travail facilement accessible par les couvercles basculants.

2 Règle d'utilisation de la machine

Assurez-vous que la machine est stable. Eventuellement ajustez le pied de devant en tournant la molette R.
- Quand vous tournez le volant d'avance à la main, faites le toujours vers vous.
- Ne mettez pas la machine en contrainte en abaissant el pied presseur sans qu'il y ait d'ouvrage entre le pied et la table de travail
- Quand la machine n'est pas utilisé, abaissez le pied en ayant mis au préalable un morceau de tissu sur la table de travail
- Tenez la machine propre, et n'oubliez pas d'huiler périodiquement comme indiqué en fin de notice.

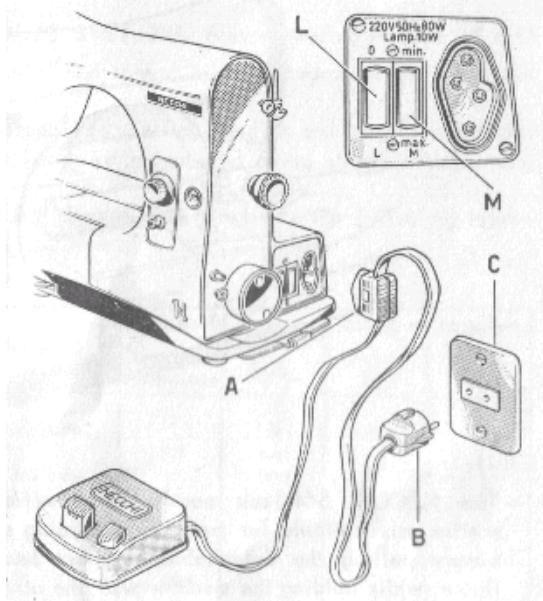

3 Pour alimenter la machine :

• Attention : avant de connecter la machine à la prise d'alimentation, assurez-vous du bon voltage et de la fréquence conformément aux indications portées sur la plaque d'identification

Si les conditions sont remplies, connecter la machine à la prise comme suit :

• Insérez la fiche 4
  pôles A dans la prise de la machine
• Insérez la fiche B dans la prise murale.

4 Pour démarrer la machine :

• L'interrupteur M permet deCHOISIR une vitesse de couture rapide ou lente independamment du contrôle par le pied.
• Démarrez la machine par l'interrupteur à pied. La vitesse est progressive suivant la force d'appui sur l'interrupteur.
• S'il est nécessaire de coudre longtemps à vitesse réduite, il est préféable de passer sur la vitesse lente par l'interrupteur M pour éviter la surchauffe de l'interrupteur à pied.

5 Mise en route de la lampe intégrée par l'interrupteur L

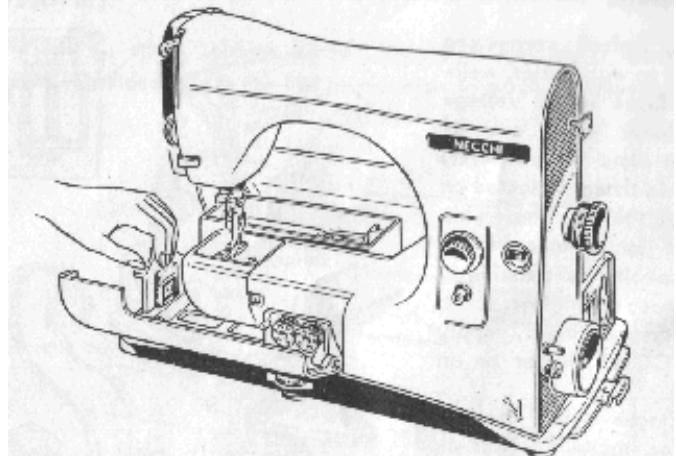

6 Pour enlever la partie démontable de la table :

Tirer le compartment comme indiqué sur la figure vers la gauche.

Cela permet de transformer la table afin de coudre et reprimer

manches, pantalons, chaussettes...

A la remise en place du组成部分 poussez jusqu'à entendre le clic de mise en place.

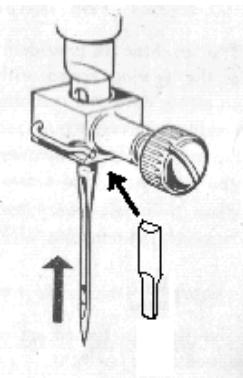

7 insertion d'une aiguille :

• Amenez le support d'aiguille en position haute en tournant le volant d'avance vers vous.
• Dévissez la vis de serrage d'aiguille
• Insérez l'aiguille de telle sorte que la partie plate du talon de l'aiguille soit tournée vers l'arrière de la machine
• Poussez l'aiguille a fond vers le haut et serrez la vis avec un tournévis

8 Aiguilles recommendées et tailles de fils :

Toujours utiliser des standards SYST 705 (correspondant au standard 15X1).

Le choix de l'aiguille convenable et du fil est très important pour une bonne qualité de couture.

Pour des ouvages légers utiliser des aiguilles et du fil fin.

Pour des ouvrages plus écais utiliser des aiguilles solides et du fil fort.

Le tableau ci dessous donne des indications de besoin :

Type d'ouvrages	Taille de fils		Tailles d'aiguilles
	Coton	Soie	Syst. 705	Syst. 15x1
Ouvrages très fins tels que : mousseline, baptiste, broderie, dentelles, lingerie,	80 à 150	0 et 000	70	10
Laine faible poids, chemises, Draps, calicot, soie et cotton	60 à 80	A et B	80	12
Calicots durs, laine, cretonnes dures, mousselines, piquages, chemises de travail, blouses, tabliers, ouvrages de décoration	40 à 60	C	90	14
Tissus épais, Dessus de lit, Grosse laine, Kimono, habit de garçon, bleu de travail, Couvertures	30 à 40	D	100	16
Tissus et coutures très dures, Uniformes, paletot, capote, manteau, pardessus, sac, pantalons, literie	24 à 30	E	110	18

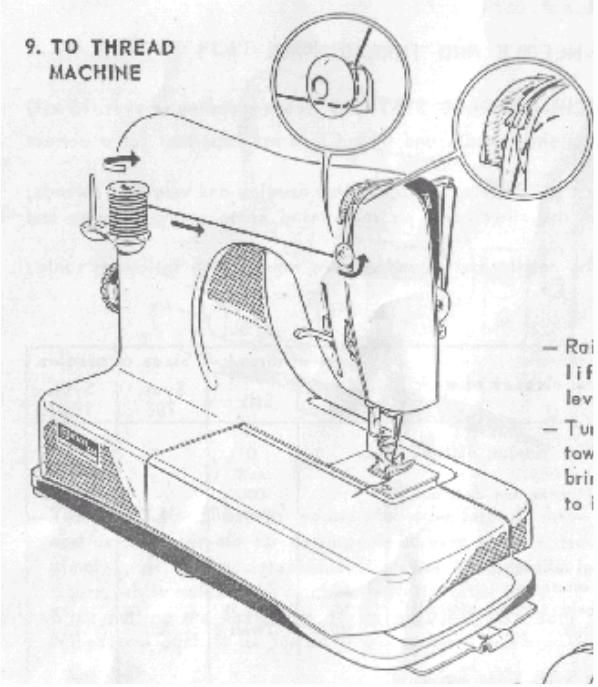

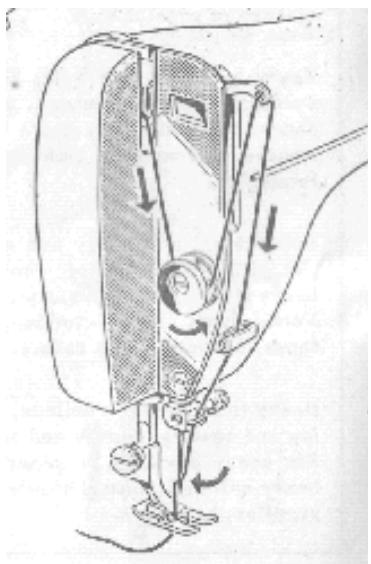

9 Mettre le fil en place :

Monter le pied presseur
Tourner le volant d'avance à la main pour ramener l'aiguille en position haute.
- Placer la bobine de fil comme sur la figure afin que lorsque l'on tire sur le fil elle tourne dans le sens de la flèche
- Passer dans le guide fil arrêté, puis dans le régulateur de tension

• Redescendez ensuite le fil sur le guide avant puis le faire passer par le tour du levier rehausseur, puis par les deux guides et enfin par le trou d'aiguille qui se situe face à vous.
• Laissez environ 10cm de fil dépasser de l'aiguille

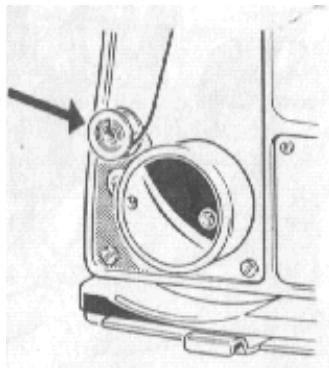

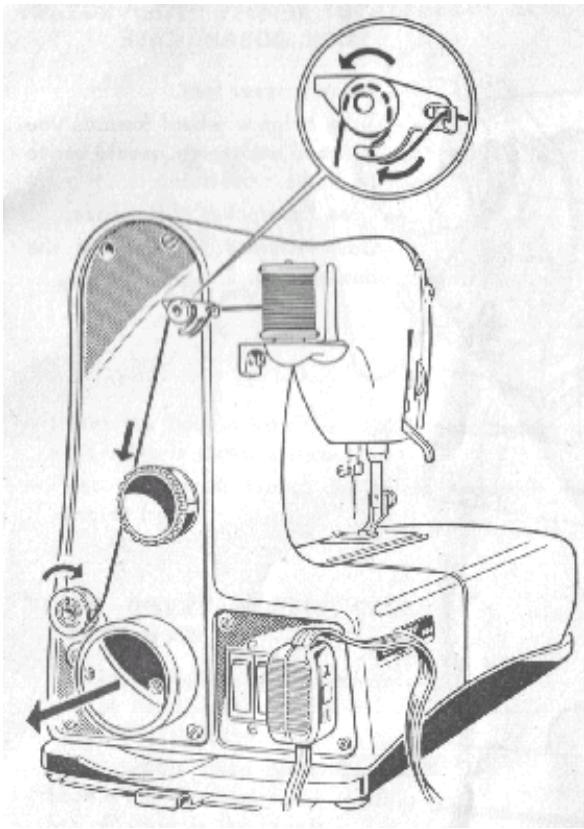

10 Emplissage d'une canette.

• Découplez le volant d'avance en le tirant vers l'extérieur
• Insérez une canette vide sur lacame en prnant soin de placer le flan avec des parties trouées du côté de la machine.
• Passez le fils suivant le schéma ci contre et enroulez le à la main sur quelques tours sur la cannette dans la direction de la flèche.

• Poussez lacame de remplissage contre le volant d'avance (suivant la flèche) et démarrer le moteur à vitesse réduite.
  La canette s'arrête automatiquement lorsqu'elle est pleine.
• Ramener lacame enarriere, dégager la canette de lacame et repousser le volant pourle ré-accoupler.

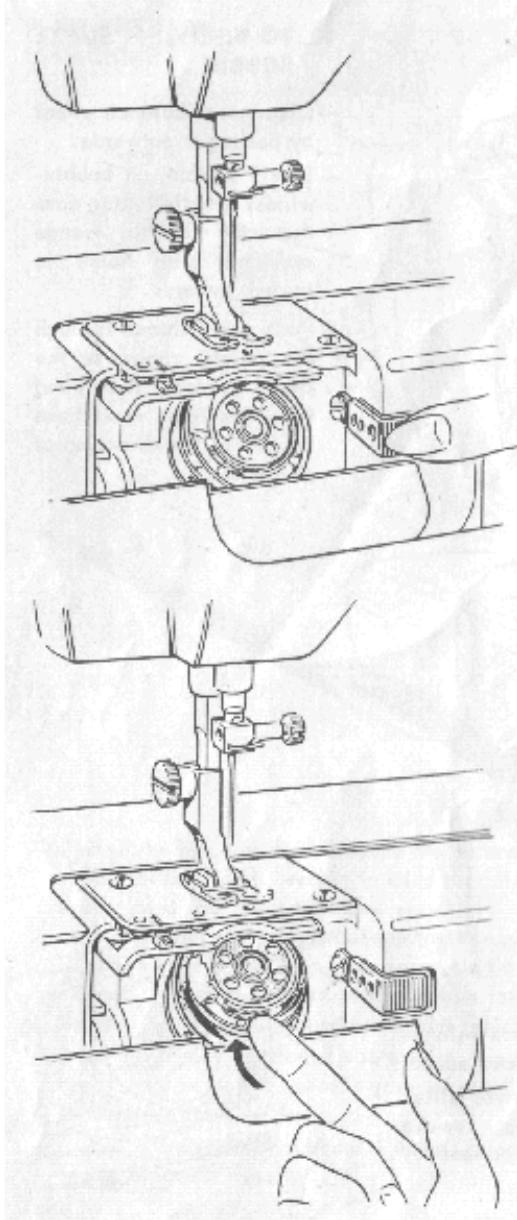

11 Pour enlever le support de canette :

• Remonter le pied presseur
  Tourner vers vous le volant d'avance à la main pour amener l'aiguille au point haut
• Ouvrez le capot du devant de la table de travail

• Ouvrez le caisson de canette en appuyant sur le bouton à droite

• Enlevez le support de canette de son logement

• Retourner le support de canette dans la paume de votre main. La canette tombe d'elle-même.

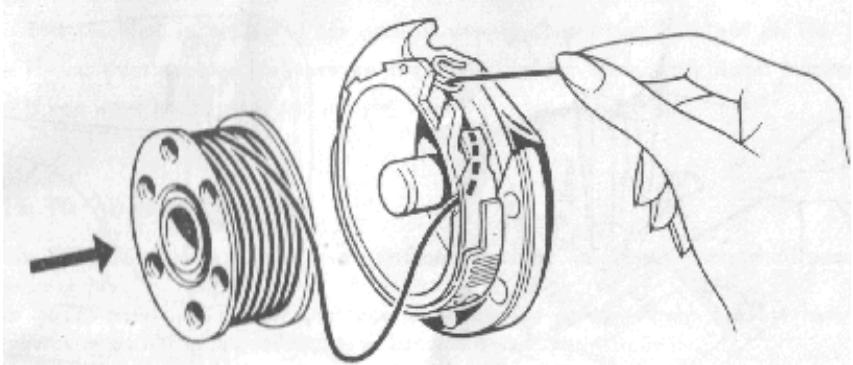

12 Comment insérer une canette dans le support :

• Insérez la canette dans le support en mettant du coté visible le flan pourvu de trough.
• Passez le fil a travers les endroits prévus comme sur le schéma ci dessus, et laissez 5cm de fil libre.

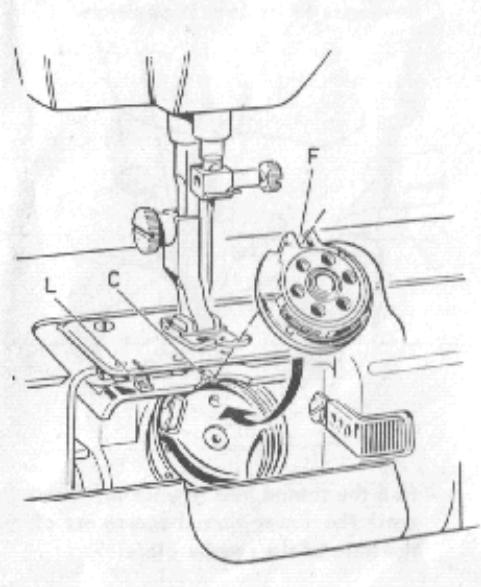

13 Comment remetre le support avec la canette en place :

• Mettez l'aiguille en position haute
• Insérez le support et la canette dans l'emplacement prévu en vérifier l'alignement de repère F avec l'aiguille
  Assurez-vous que la fourchette F est engagée dans le socle, et a l'aide de deux doigts, que la canette ne peut pas tourner.
• Fermer le capot du caisson de canette et celui de la table de travail
  Le bout de fil libre doit dépasser entre le plateau d'aiguille et le capot du caisson

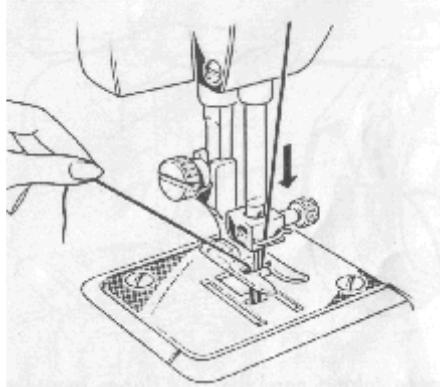

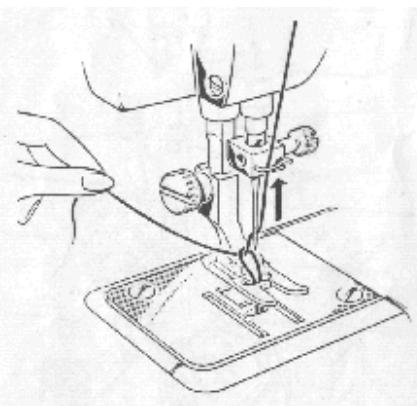

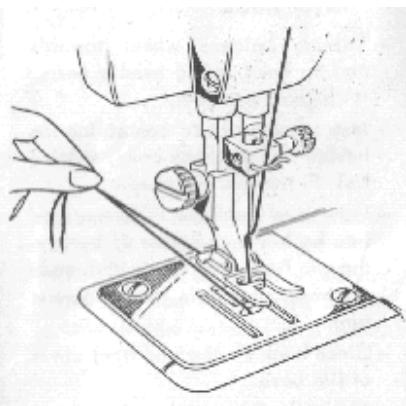

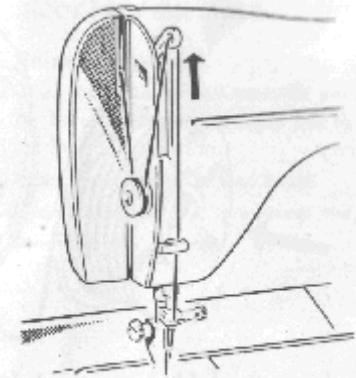

14 Pour extraire le fil de la canette :

1. Relever le pied. Tenir le fil sortant de l'aiguille et tourner le volant vers vous avec la main droite pour descendre l'aiguille en position basse.

2. Continuez à tournier le volant jusqu'à ce que le levier rehausseur soit en position haute

3. tirer le fil de la main gauche jusqu'à ce que le fil de canette sorte par le trou de la plaque d'aiguille

4. tirer les deux bouts de fils en dessous du pied et vers l'arrière.

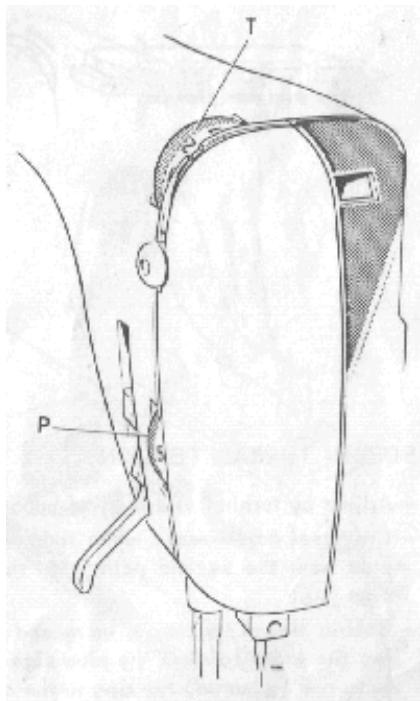

15 Comment ajuster la pression du pied :

• La position 5 de la molette P convient pour la plupart des travaux de couture
• Si vous voulez une pression plus forte du pied, tournez la molette sur un chiffre plus fort
• Si vous voulez une pression plus faible, affichez un chiffre plus faible.

La machine NECCHI 544 peut réaliser la plupart des travaux de couture sans avoir besoin d'ajuster la tension du fil grâce à son système Universal Tension.

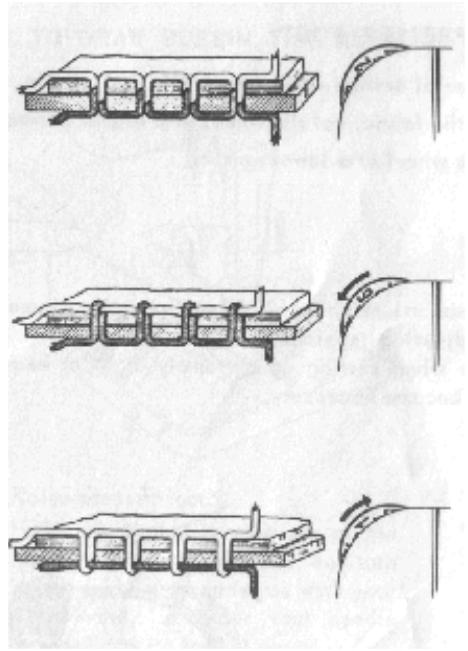

16 Pour ajuster la tension :

Pour ajuster la tension de fil :

L'ajustent s'effectue à l'aide de la molette T
- Ajustement standard : repère N°2
- Plus le chiffre est fort, plus forte est la tension de fil et inversement.

• Si les deux fils d'aiguille et de canette se croisent entre les deux couches de tissus, cela indique une tension de fil correcte.
• Si les fils se croisent sur le dessus de l'ouvrage, le fil d'aiguille est trop tendu. Tourner la molette dans la direction de la flèche pour réduire la tension
• Si les fils se croisent sur le dessous de l'ouvrage, augmentez la tension du fil d'aiguille en tournant comme la flèche.

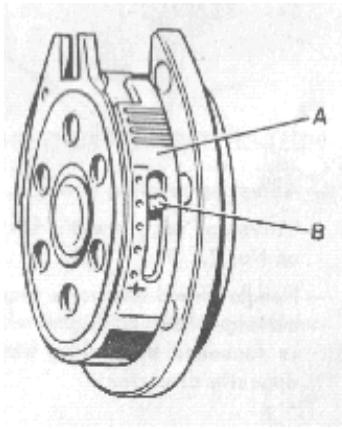

Tension du fils de canette :

• Ajuster en tournant l'anneau A de la canette.
• Ajustement standard : faite coïncider B avec le deuxième point après le signe -
  La tension du fil de canette est augmentée en tournant l'index vers le + et vice versa.

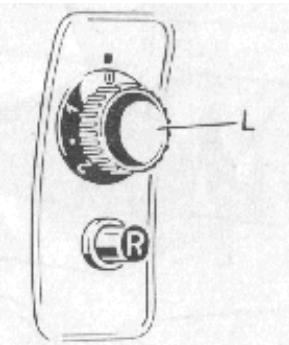

17 pour régler la longueur de point :

La longueur de point est régée en tournant le bouton L.

Les chiffres de 1 à 4 indiquent une longueur de point en millimètres.

18 pour aller en arrêté :

• Pour aller en arrêté appuyez sur le bouton R. La machine coud en arrêté aussi longtemps que l'on tient le bouton appuyé.
• Le retour arrêté est utilisé en général pour renforcer le début et la fin des coutures

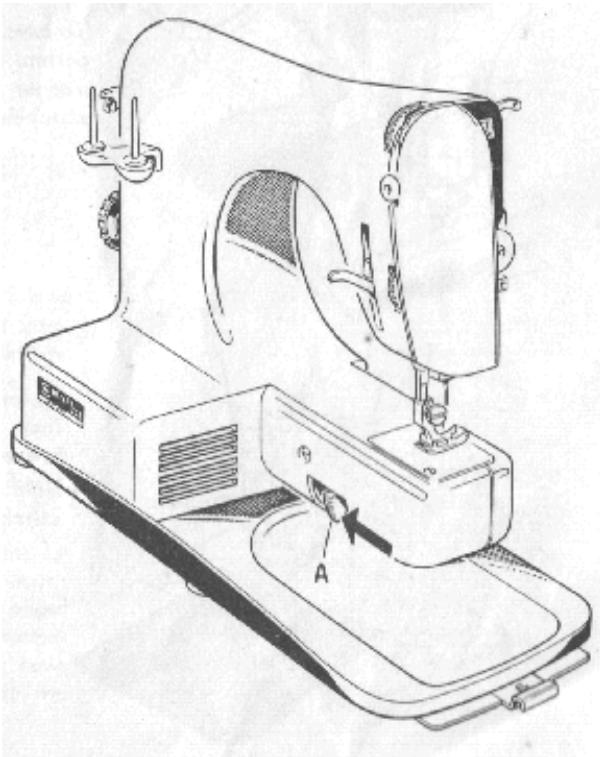

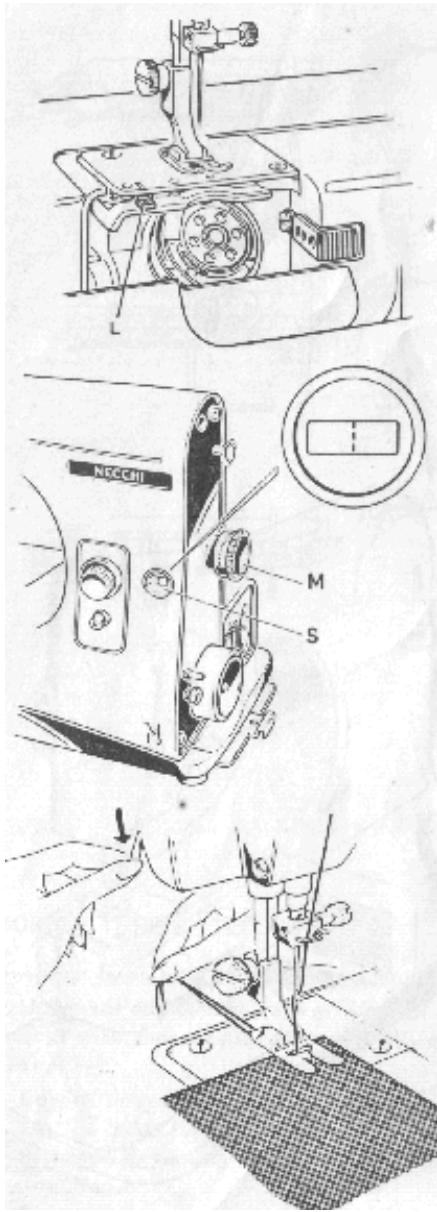

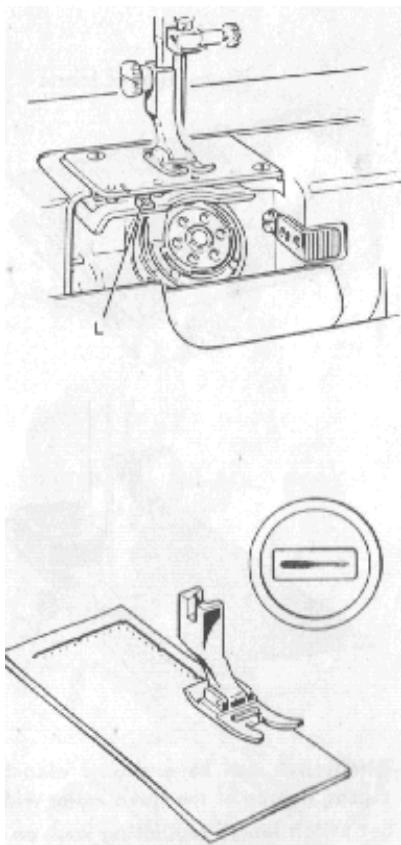

19 Pour désactiver les griffes d'entrainment du tissu :

Il est nécessaire de les désactiver pour quelques travaux de coutures spéciaux ou de reprise avec un pied spécifique.

Pour désactiver poussez le levier A dans le sens de la flèche.

Pour les reactiver, ramener le levier dans l'autre sens et faire effectuer une rotation completé du volant d'avance.

ATTENTION

Pour tous travaux de couture et de broderie le levier L doit toujours être poussaee a gauche en coincidence avec le marquage de referece.

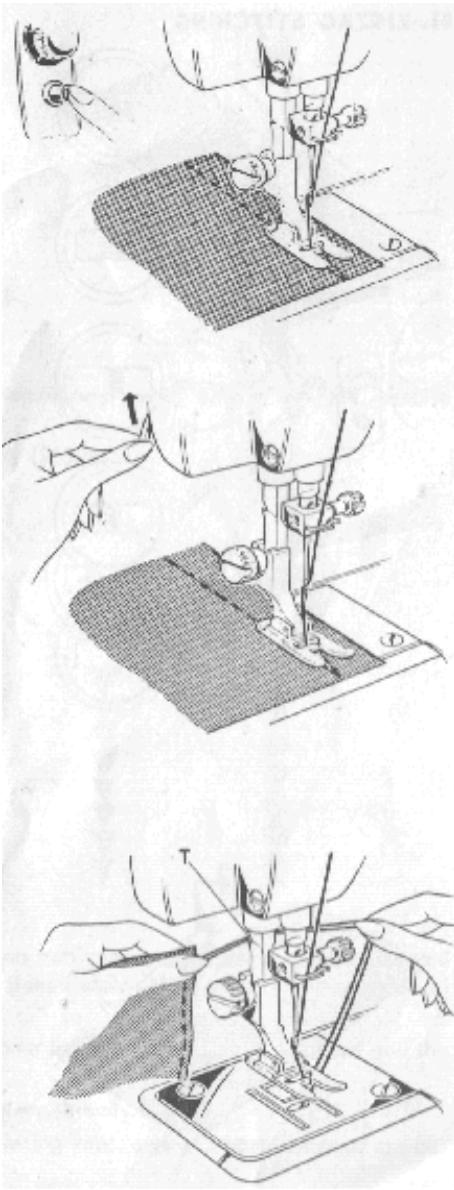

20 COUTURE DROITE

Pour exécuter une couture droite,CHOISSEZ le motif avec le bouton M.Ce dernier est visible dans la fenêtre S.

• Insérez l'ouvrage sous le pied presseur dans la position désirée et abaissez le pied.
• Commencez à coudre en tenant les deux fils pendant quelques points.

• A la fin du point appuyer sur le bouton de marche arrêté et exécutez quelques point arrirées pour renforcer la couture.
  Relever le pied.
• Amener le levier rehausseur en position haute en tournant le volant d'avance vers vous.

Il est possible d'enlever facilement l'ouvrage si le pied presseur et le levier rehausseur sont relevants car les fils sont libérés de toutes tensions.

Il s'est alors possible de les couper avec la lame T située à l'arrière dupied presseur.

N.B.: n'essayez de pousser l'ouvrage pendant le piqueage.

La machine fait avancer automatiquement le tissu sans nécessité d'assistance, à la vitesse correspondante à la longueur de point可以选择.

Il suffit juste de guider légèrement l'ouvrage.

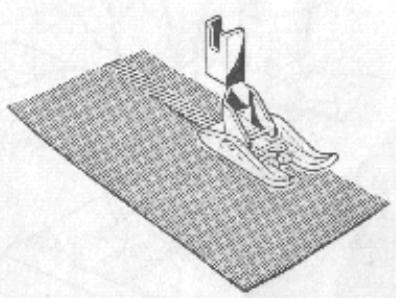

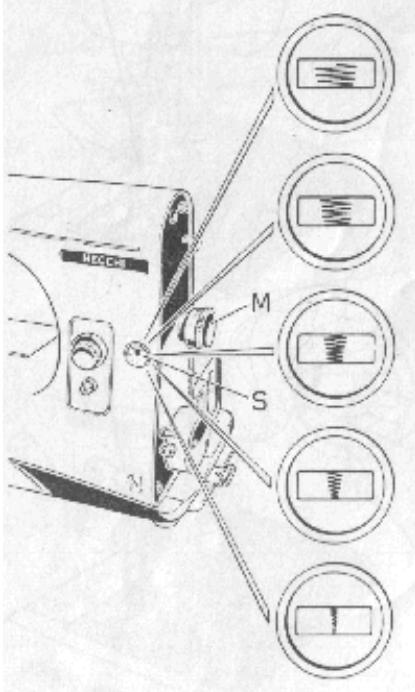

21 couture en ZIG ZAG

Tournez le bouton de selection de motif M jusqu'à ce que le dessin du motif désiré apparaisse dans la fenêtre S.

Il y a 5 différents zigzag qui correspondant à autant de position du bouton de sélection.

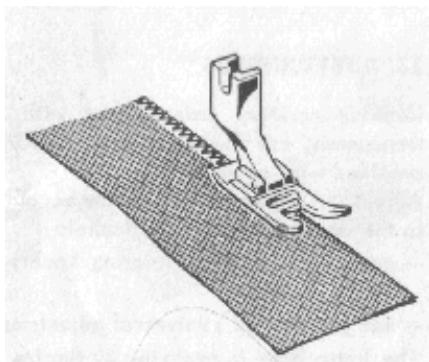

Couture sur Satin :

Pied à utiliser : pied transparent pour broderie ( 9550865).

Tension du fil d'aiguille: sur « universal » (2)

Tension de canette : légèrement strict.

Le fil d'aiguille devra etre visible sur le dessous de l'ouvrage.

Réglage de la longueur de point : Proche de 0, ainsi le tissu est très peu entrainé et les points se touchent sans s'entasser.

Sélection de motif: sur le point zigzag besoini.

Fils : il est conseillé d'utiliser du fil N^ 30.

Surfilage :

Tensions: sur « universal » (2)

Réglage de longueur de point : sur la longueur désirée.

Motif: sur Zigzag

La piqué doit être alternatively sur le tissu et juste au bord externe du tissu.

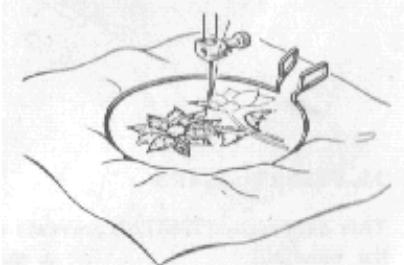

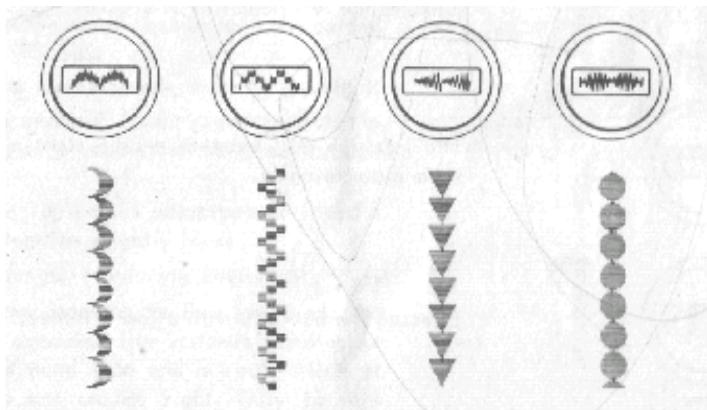

22 Broderie

Pour obtenir automatiquement le motif de broderie désiré, sélectionnez le simplement avec le bouton M.

Pied à utiliser : pied transparent pour broderie ( 9550865).

Tension du fil d'aiguille: sur universel (2).

Tension de canette : légèrement tendu

Le fil d'aiguille devra etre visible sur le dessous de l'ouvrage.

Réglage de la longueur de point : Proche de 0, ainsi le tissu est très peu entrainé et les points se touchent sans s'entasser.

Fils: il est conseillé d'utiliser du fil N^ 30.

N.B.: En réglant la longueur de point vous pouvez obtenir des motifs plus longs avec une densité de point plus faible.

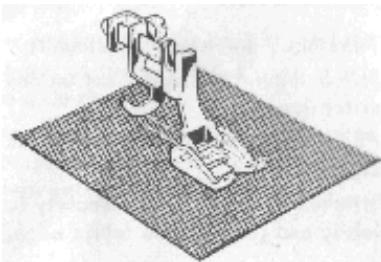

23 BOUTONNIERES :

• Remplacer le pied ordinaire par celui pour les boutonnières, (9310273) transparent avec guide. Ajustez la position du guide en fonction de la longueur désirée de la boutonnière.

• Mettez le réglage de longueur de point proche de 0

• Choisissez la tension de fil universelle (2)

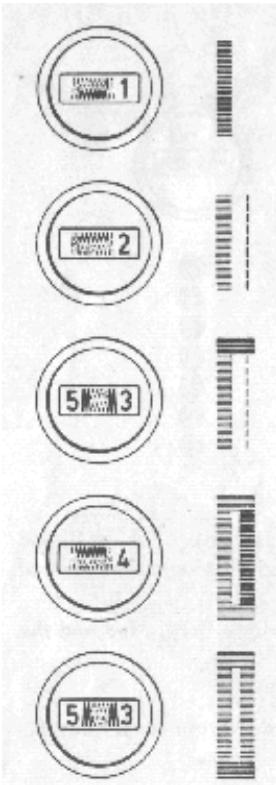

La boutonnière est executée en tournant le bouton de selection des motifs successivement sur 5 positions, qui correspondent aux étapes ci dessous.

1 Executez le rang de gauche de la boutonniere
2 La machine va executer sur la partie droite un retour en arrière
3 exécutez le talon avec quelques points
4 executez le rang de droite de la boutonniere
5 exécutez le deuxième talon

Pour finir la couture, revenez en position 2 et effectuez 2 ou 3 points en tournant le volant à la main droite et en faisant glisser le tissus avec votre main gauche.

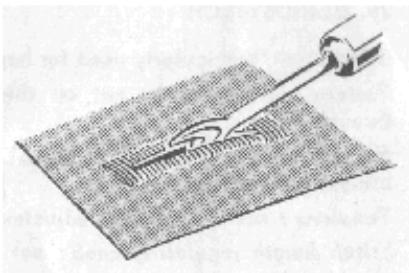

Otez le tissus de la table de travail et ouvre la boutonnière entre les deux rangs de points avec un découd vite.

24 EFFECTUER UN BATISSAGE :

La Necchi 544 offre la possibilite de bâtir automatiquement avec de très longs points. Remplacez l'aiguille par une aiguille doriee 9965100.

Poussez le levier L (plateau d'aiguille) vers la droite.

Sélection de motif : tournez jusqu'à l'affichage du dessin d'une aiguille.

Tension fil aiguille : universelle (2) ou légèrement détendue

Réglage de la longueur de point: sur 4 Dans cette configuration l'aiguille exécuté 5 points sur une ligne à main gauche et un 6ème point à environ 5 mm sur la droite. Seulement ce dernier point crochête le fil de canette.

Pour extraire l'ouvrage, tournez le volant à la main vers vous jusqu'à ce que l'aiguille soit en position à droite, tenez le fil d'aiguille, faites descendre l'aiguille et tirez le fil de canette.

Après ce type de travail n'oubliez pas de repousser le levier L à gauche.

25 POINT Cache :

Ce point particulièrement utilisé pour les revers, est executé automatiquement.

Sélection motifs : motif indiqué ci-contre

Pied: pied classique avec guide pour

ourlet.

Tension : universelle

Réglage longueur de point : suivant la longueur désirée.

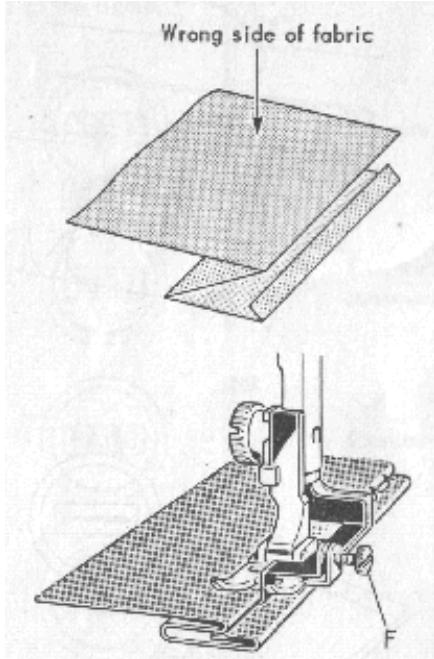

Face cachée du tissu

Pliez let tissu comme

indiquedurla figure.Ladistanceentrelesdeuxplisdubasdoitetrend'environ3mm.

Cousez à vitesse moyenne.

Le pli du dessus dit est ne contact avec le guide.

La vis F sur le guide est prévue pour réguler la couture, ainsi ce point est invisible sur le coté apparent du tissu.

Le point cache peut être executé, en utilisant les mêmes pied et guide, avec le motif Zigzag dans les trois plus grandes largeurs de point.

Positionnez alors le réglage de longueur de point sur 4.

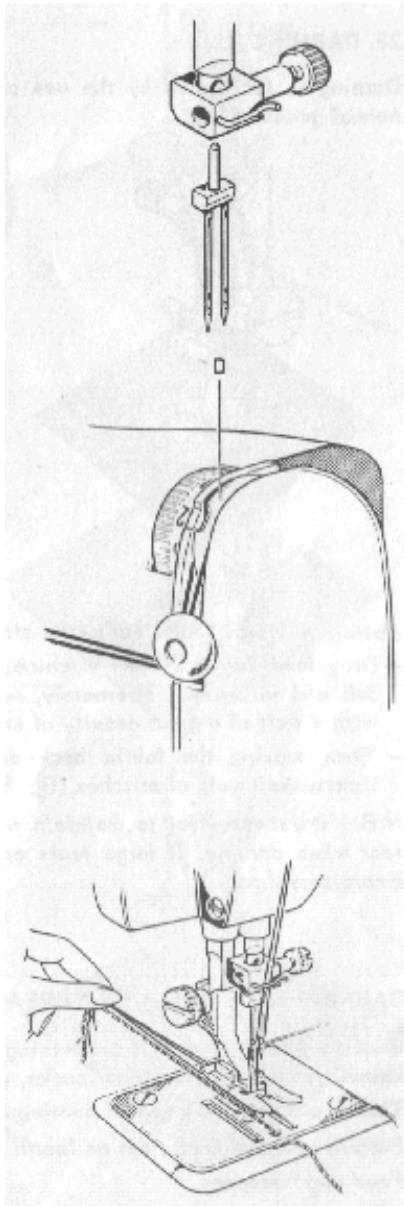

26 AIGUILLES DOUBLELS

La couture ornamentale à deux aiguilles est exécutée avec deux fils de couleurs similaires ou différentes et avec l'iguille double système Zwi 130. Pour coudre à deux aiguilles, utilisez le pont croit ou le point zigzag avec une largeur réduite pour éviter que les aiguilles.frappent les bord du pied presseur ou la table de travail.

Passez les deux fils comme indiqué au chapitre 9.

Au niveau du réglage de tension de fil d'aiguille, les deux fils doivent passer de part et d'autre du plus large disque D.

27 Renfort

Un fin renfort est obtenu en plaçant entre l'ouvrage et le plateau d'aiguille, dans le sens de la couture, une cordelette qui passe par le trou F, et en exécutant la couture double de part et d'autre de la cordelette.

Sélection motifs : Droit

Pied presseur: Transparent pour broderie

Tension de fil : assez tendu entre 3 et 4

Cordelette: avec aiguille double 2/80 coton perlé N°6

avec aiguille double 1.6/80 coton perlé N° 8

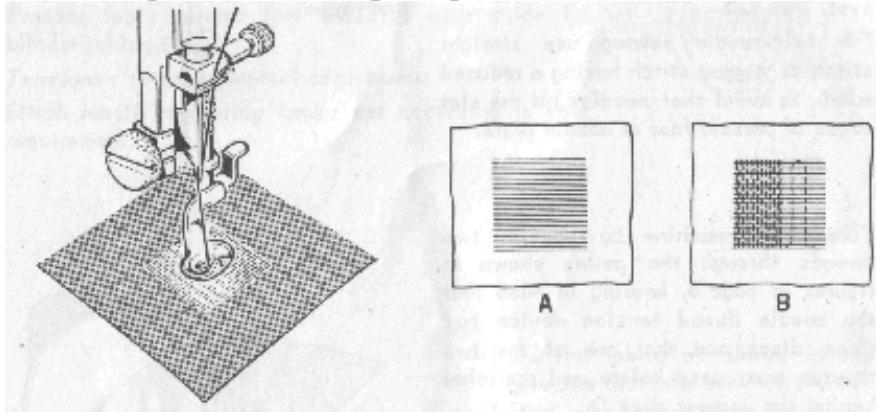

28 RACCOMODAGE

Pour les reprises utiliser le pied spécial référence 9350215.

Sélection des motifs : motif droit

Débrayez les griffes d'entrainment comme indiqué chapitre 19 et démarrez la machine. Faites aller et venir l'ouvrage de gauche à droite et inversement, afin de recouvrir de points l'ensemble de la zone à reprimer. (figure A)

Puis faites des passages d'avant en arrêté et vice-versa pour densifier les points.(figure B).

N.B.: Il est essentiel de tener fermement tendu le tissu pendant la reprise. Pour une large déchirure il est conseillé d'utiliser le cerceau à broderie.

Raccomodage avec du fil de laine :

Le fil de laine est utilisé pour reprimer les tissus extensibles et est indispensable pour les tricots, chaussettes, bas de laine, pullover.

Equipez la machine avec du fil classique.

Selection des motifs: positionnez sur Zigzag (4eme position)

Griffes d'entrainment : débrayées.

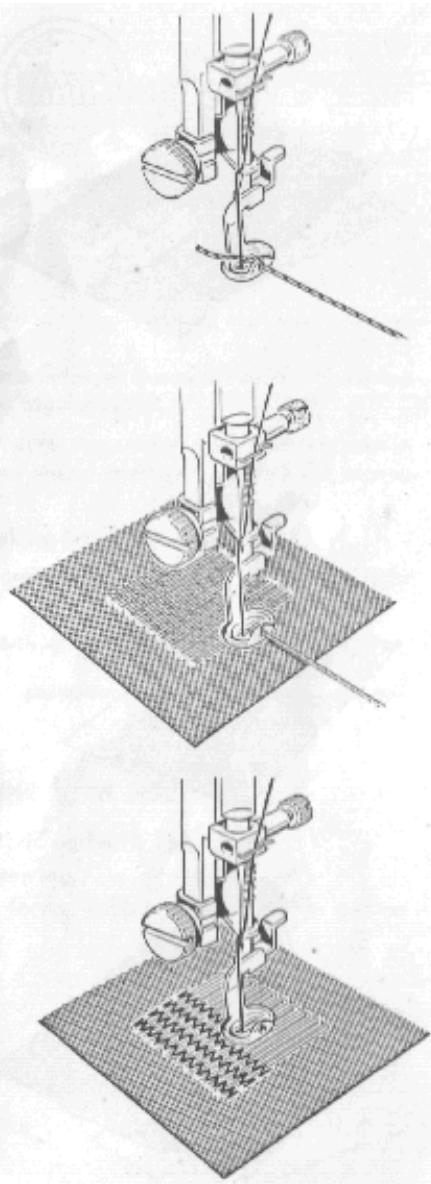

Insérez un fil de laine dans le passage spécial du pied presseur et fixez le avec quelques points dans le coin supérieur gauche de la zone à raccommoder.

Démarrez le raccommodage en glissant l'ouvrage alternatively de droite à gauche et inversement.

Après avoir recouvert l'ensemble de la zone avec le fil de laine, effectuez quelques points de renforcement et coupez le fil de laine.

Avec du fil normal executez doucement des rangées de points zigzag d'avant en arrêté.

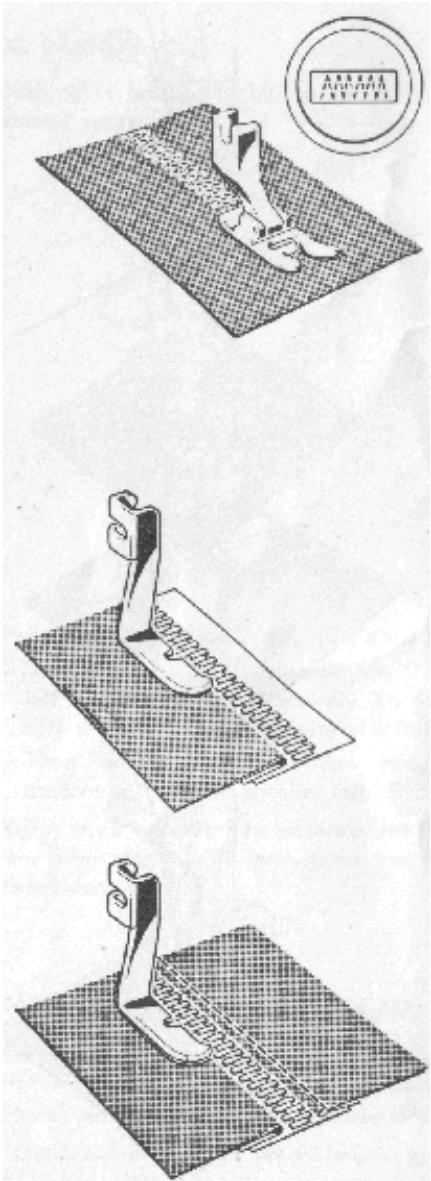

Le point extensible, qui est le
mieux pour coudre sur les
ouvrages tricotés ou
extensibles, est execute
automatiquement.

Sélection motifs : comme indication ci contre.

Longueur de point: entre 0 et le premier repère blanc.

30 FERMETURE ECLAIR

Pour les fermétures ECLAIR utilisez le pied spécial 9211000.

Sélection motif: pointroit.

Tension : universelle. 2

Longueur de point : suivant
votre souhait.

Placez la fermeture sur la droite de l'aiguille.

Placez l'ouvrage plie contre le bord de la fermeture comme indiqué sur la figure.

Executez la première ligne de couture.

Retournez l'ensemble et faites de même.de l'autre coté.

N.B.: Avec le pied pour fermétures vous obtenez des coutures très proche du bord du tissu.

31 POUR COUDRE LES BOUTONS

Pied: pour coudre les boutons
réference 9550075.

Tension: universelle 2

Griffes d'entrain.: débrayées

Sélection des motifs: Zigzag.

Réglez la largeur du zigzag sur la distance entre les deux trous du bouton.

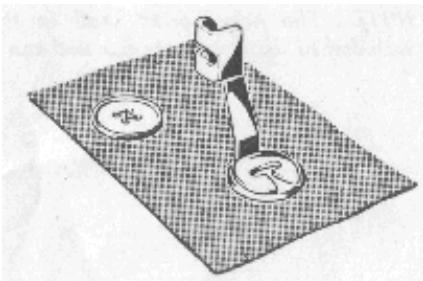

• Placez le bouton entre l'ouvrage et le pied avant d'abaisser ce dernier. Les trous doivent être en face du point zigzag.
• Tournez le volant à la main pour vous assurer que l'aiguille entre exactement dans les trous du bouton, et si nécessaire modifiez la largeur du zigzag.
• Faite tourner la machine a vitesse moyenne ou lente et faites 5 à 6 points par trou.
• Piquez l'aiguille dans l'ouvrage, remontez le pied et selectionnez le motif Droit.
• Abaissez le pied et faites quelques points de renforcement.

Si le bouton a 4 trough executer la même opération pour les deux restant.

32 BRODERIE AVEC LE CERCEAU

Le cerceau permet de tendre parfaitement le tissu.

Sélection motif : point droit.

Tension: relativement lâche.

Griffes d'entrainment: débrayées

Enlevez le pied presseur et abaissez l'ensemble.

Piquez à vitesse réduite en déplaçant le cerceau lentement quand l'aiguille est hors du tissu tout en suivant le dessin.

Note : les accessoires présentés ci après ne sont pas inclus dans la boite d'accessoire d'origine et sont des options disponibles auprès des vendeurs NECCHI.

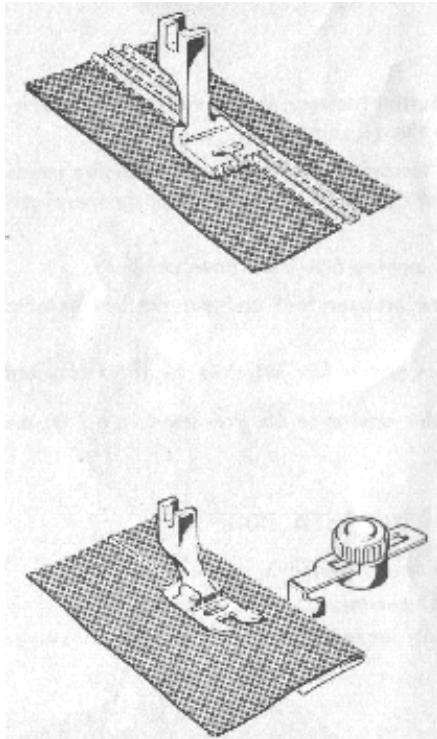

33 LIGNES DE PLIS

Piedspecialci contre 9200225

Sélection motif : point droit.

Aiguilles : doubles ref Zwi 103
2/80

Tension canette : légèrement tendue

Si vous faites suivre le premier pli dans le sillon du pied les suivant seront bien parallètes et à égale distance

34 Points parallele au bord :

Ce guide ref 9450305 est utilisé pour réaliser des lignes parallètes au bord du tissu.

Ce guide aimante est placé sur la table de la machine à la distance désirée comme sur la figure.

35 PROTEGE DOIGT :

cet accessoire évite que l'on mette distraitement les doigt sous l'aiguille. Ref: 9963120

36 FAIRE UN OURLET

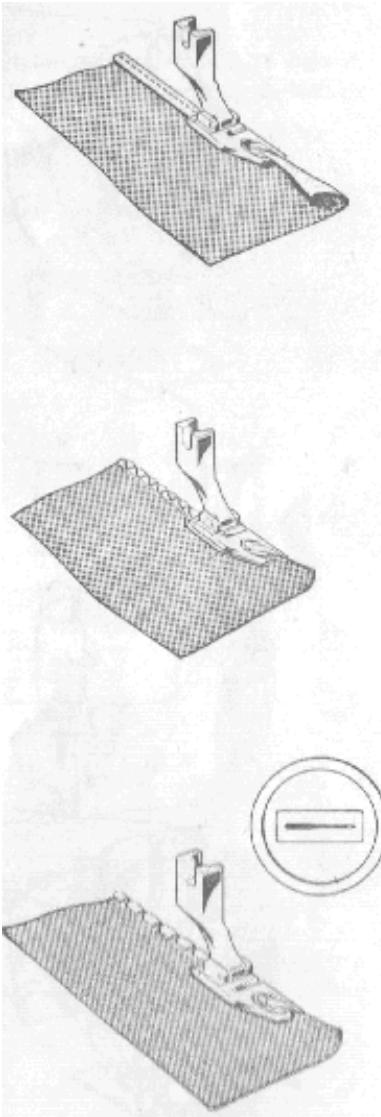

Utilisez le pied à ourlet ref. 9000125 pour ourlets plats avec les points droit.

• Pliez le tissu sur 3 mm à partir du bord et sur 5 cm et insérez le plis sous le pied dans l'ouverture spiralée comme sur la figure.
• En faisant bouger le tissus en avant et en arrêté assurez vous que le pied rentre bien le pli.
• Abaissez le pied et piquez. Guidez et ne rentrer que juste ce qu'il faut de tissus dans le pied.

Si vous voulez réaliser des ourlets roulés avec le point zigzag il faut le pied spécifique Ref 9000485. Largeur moyenne du zigzag.

37 Point coquillage :

Sélection motif: afficher l'aiguille

Aiguille : syst 705 N° 70 ou

standard 15 × 1 ~N^ 12 .

Tension : universelle 2

Longueur de point : de 1 à 2

PiedspecialRef.9000495

Placez le tissu de telle façon que les points se crochètent sur le bord extérieur du tissu.

38 POUR REMPLACER L'AMPOULE :

Avant de changer l'ampoule enlevez la fiche d'alimentation de la prise murale.

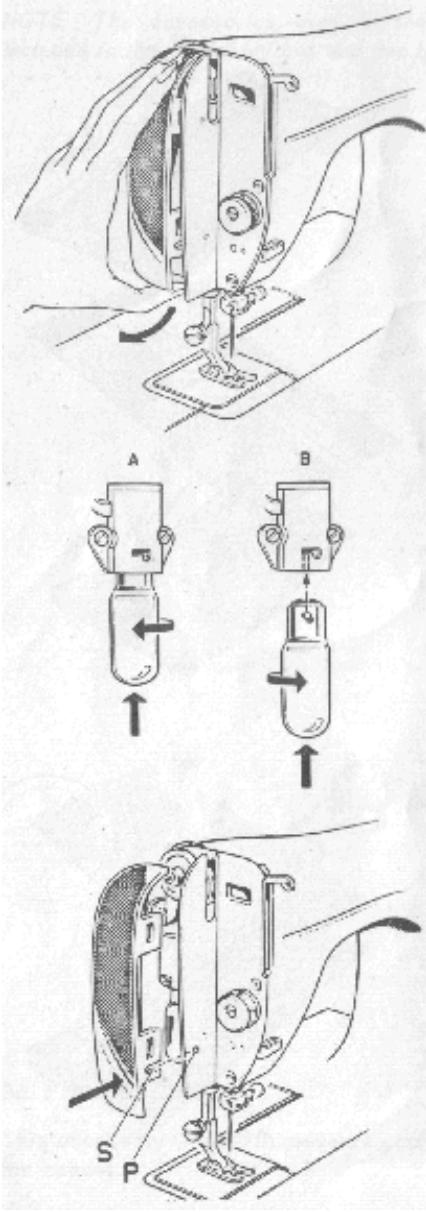

Otez le panneau frontalen tirant par el dessous comme indiqué sur la figure.

Appuyer sur l'ampoule vers el haut et tournez dans le sens de la flèche (figure A) etPTRirer la.

Prenez la nouvelle ampoule et insérez la dans la douille en faisant attention que les baïonnettes rentre dans les endroits prévus.

Poussez et tournez dans les sens de la flèche de la figure B.

Pour remettre le panneau frontal placez le comme sur la figure en vérifier que l'échancrure S soit en face du doigt P.

Poussez fermement jusqu'à entendre le clic.

MAINTENANCE DE LA MACHINE

Prévoir une révision périodique pour les parties mécaniques de haute précision par un spécialiste.

La seule chose à faire par l'utilisateur est le graissage et de tener la machine propre.

ATTENTION : toujoursPTRirer la fiche d'alimentation de la prise murale avant tout entretien.

39 POUR NETTOYER LA MACHINE

La part de la machine qui doit être particulièrement propre est la zone du plateau d'aiguille, des griffes d'entrainment et du crochet tournant.(navette).

Pour cela procedez comme suit :

Enlevez l'aiguille
- Enlevez le pied
- Enlevez la canette
- Dévissez les deux vis du plateau et enlevez le.
Nettoyez soigneusement avec la Brosse
- Remettez le tout en place.

40 GRAISSAGE :

• Le graissage fait que la machine tourne plus uniformément sans bruit et plus vite.
• Nettoyer et graissez la machine chaque fois que vous l'avez longtemps utilisé.

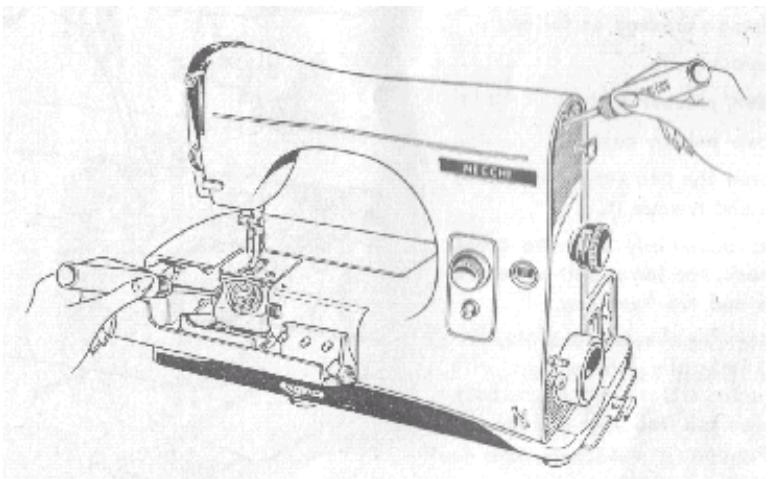

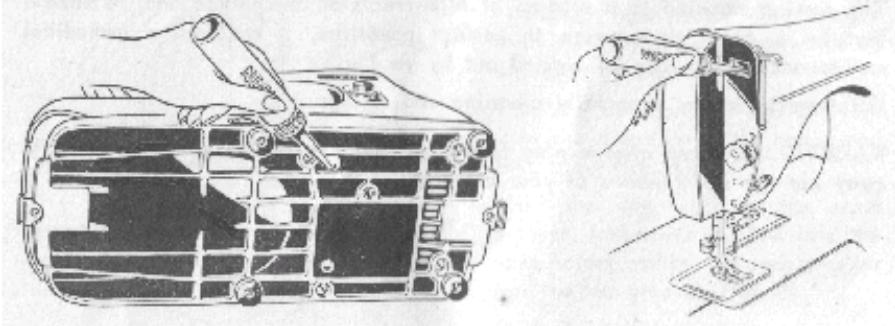

• Mettez quelques gouttes d'huile aux endroits indiqués sur les figures ci contre.

41 RESOLUTION DE PROBLEMES :

Le fil supérieur casse :

L'aiguille est mal insérée
Le fil n'est pas passé correctement dans les guides
La tension du fil est trop forte ou trop faible
Le fil n'est pas approprié pour l'ouvrage
O L'aiquille n'est pas appropriée au fil
Le chas de l'aiguille est rugueux ou tranchant
La pointe de l'aiguille est abimée
La vitesse es trop forte
Le piquage est démarré avec le levier rehausseur pas à la plus haute position
La navette est endommagée suite à un chocol avec l'aiguille

L'aiguille casse :

L'ouvrage est pousse à la main, l'aiguille frappe le plateau
L'aiguille est courbe ou émoussaee

Bris du fil de canette :

La tension du fil est trop forte
La canette n'est pas bobinée régulièrement
La canette est trop pleine
Saletés ou peluches dans la navette

Points inégaux, points noués :

Le fil est mal inséré dans la navette
La tension est incorrecte
Le fil est trop fort pour l'aiguille utilisée
L'aiguille est trop forte pour l'ouvrage à coudre

Rotation difficile de la machine :

La machine est encrassée ou pas graissée, ou avec une mauvaise huile.

IMPORTANT :

Si vous vous reférez aux instruction de ce manuel, et que vous ne pouvez pas faire marcher la machine correctement, veuilles nous contacter.

NECCHI 544

GUIDE UTILISATEUR

NECCHI 544

GUIDE UTILISATEUR
