MapCreate™, FreedomMaps™, IMS™ et NauticPaths™ sont des marques déposées de LEI. Fishing Hot Spots® est une marque déposée de Fishing Hot Spots Inc. Navionics® est une marque déposée de Navionics, Inc.
Co. Ltd. Exit Authority™ et eXitSource™ sont des marques déposées de Zenrin Co. Ltd. Lowrance Electronics peut juger nécessaire de modifier ou de mettre fin à nos polices d'assurance, à nos réglementations et à nos offres spéciales sans avis de notification. Toutes les spécifications et les caractéristiques sont sujettes à modifications sans préavis. Tous les écrans de ce manuel sont simulés. Couverture: LMS-525CDF illustré.
Comment utiliser ce manuel: conventions typographiques 11 Section 2: Installation 13 Préparations 13 Installation du Transducteur 13 Sélectionner l'emplacement du transducteur 14 À quel niveau devez-vous installer le transducteur? 16 Installation à Travers Coque et Installation sur le Tableau 17 Assemblage Et Montage Du Transducteur Sur Le Tableau Arrière 18 Orientation Du Transducteur Et Repérage Du Poisson 24 Préparation De L'Installation A L'Intérieur De La Coque... 25 Capteurs de Vitesse/Température 30 Branchements 31 Alimenter votre Sondeur 32 Schéma de Branchement A 34 Schéma de Branchement B 35 Installation Du Sondeur : Dans Le Tableau De Bord, Avec Support, ou Portable 41 Installation des Cartes Mémoire MMC ou SD 45 Autres Accessoires 46 Lingette de Nettoyage 46 Façade 47 Section 3: Fonctionnement de Base du Sonar 49 Clavier 49 Allumer et Eteindre l'Appareil/l'Eclairage 50 Portée en Profondeur - Automatique 76 Portée en Profondeur - Manuelle 77 Portée en Profondeur – Limites Supérieure et Inférieure 77 FasTrack™ 79 Fish I.D.™ (Symboles & Profondeurs des Poissons) 80 FishTrack™ 82 Fréquence (Changer la Fréquence du Transducteur) 83 Données de Superposition 86 Pour changer la taille des données affichées: 89 Vitesse de Ping & HyperScroll™ 90 Réinitialisation des Options 92 Remettre la Distance Parcourue à Zéro 92 Régler la Compensation de Quille (Offset) 93 Sensibilité & Sensibilité Automatique 94 Mode Graphique du Sondeur 96 Options d'Affichage du Graphique et de l'Ecran du Sondeur .. 96 Sondeur Plein Ecran 97 Ecran Sondeur Partagé 98 Graphique Sondeur Double Fréquence (LMS-525cDF uniquement)....98 Ecran avec Données Numériques 99 Pour changer la Taille des Données: 102 Ecran Partagé entre Carte et Sondeur 103 Simulateur Sondeur 104 ii
Clarté de Surface 107 Transparence 108 Limites Supérieure et Inférieure 109 Zoom & Barre de Zoom 109 Zoom Panoramique 110 Carte avec Indicateurs Personnalisés 131 Pour changer la Taille des Données: 132 Radar 132 Consultation Rapide des Bases du GPS 134 Retrouver votre Position Actuelle 135 Se déplacer sur la Carte: Zoom & Touches Fléchées 135 Sélection d’un Détail de la Carte avec le Curseur 136 Fonction de Recherche 137 Fixer un Waypoint 139 Se Rendre à un Waypoint 141 Fixer un Waypoint Man Overboard (MOB) 142 Retourner au Point de Repère MOB 142 Se Rendre à la Position du Curseur sur la Carte 143 Se Rendre à un Centre d’Intérêt 145 Créer et Sauvegarder un Tracé 145 Afficher un Tracé Sauvegardé 147 Pour désactiver l'affichage d'un tracé: 147 Pour activer l'affichage d'un tracé: 148 Naviguer le long d'un Tracé 148 Suivi Visuel 148 Naviguer le long d'un Tracé 149 Ré-emprunter un tracé en sens inverse 152 Transférer des Cartes Personnalisées et des Fichiers de Données GPS 152 Annuler la Navigation 155 iii

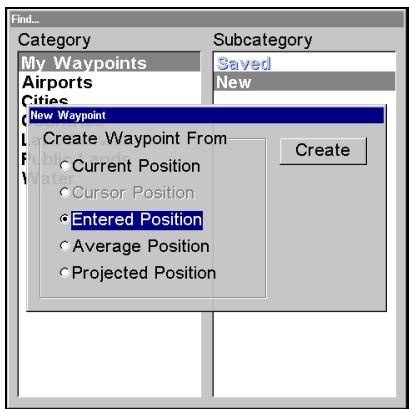

Créer une Icône à partir de votre Position Actuelle 158 Supprimer une Icône 159 Se Rendre à une Icône 159 Itinéraires 160 Créer et Sauvegarder un Itinéraire 160 Effacer un Itinéraire 163 Modifier le nom d'un Itinéraire 163 Modifier les Points de Repères d'un Itinéraire 163 Naviguer le long d'un Itinéraire 165 Naviguer le long d'un Itinéraire en Sens Inverse 165 Tracés 166 Supprimer un Tracé 166 Changer le Nom d'un Tracé 167 Changer la Couleur d'un Tracé 167 Changer le Motif d'un Tracé 167 Utilitaires 168 Réveil 168 Calculateur des heures de levée et de coucher du Soleil et de la Lune 168 Calculateur du Trajet 168 Compte à Rebours 168 Chronomètre 168 Waypoints 169 Pour supprimer un waypoint de la liste des waypoints: 169 Modifier un Point de Repère 169 Sélectionner un Waypoint 170 Créer un Waypoint en Entrant une Position 170 Créer un Waypoint A Partir d'une Position Moyenne 171 Créer un Waypoint à partir d’une Position Projetée 171 Section 8: Réglage du Système & des Options GPS 173 Alarmes 173 Recherche Automatique des Satellites 174 Visualiser les Fichiers MMC et l'espace libre disponible 175 Configuration du Port Com 175 Configuration NMEA 176 Sélection du Système de Coordonnées 176 Map Fix 178 Personnaliser les Affichages 180 iv

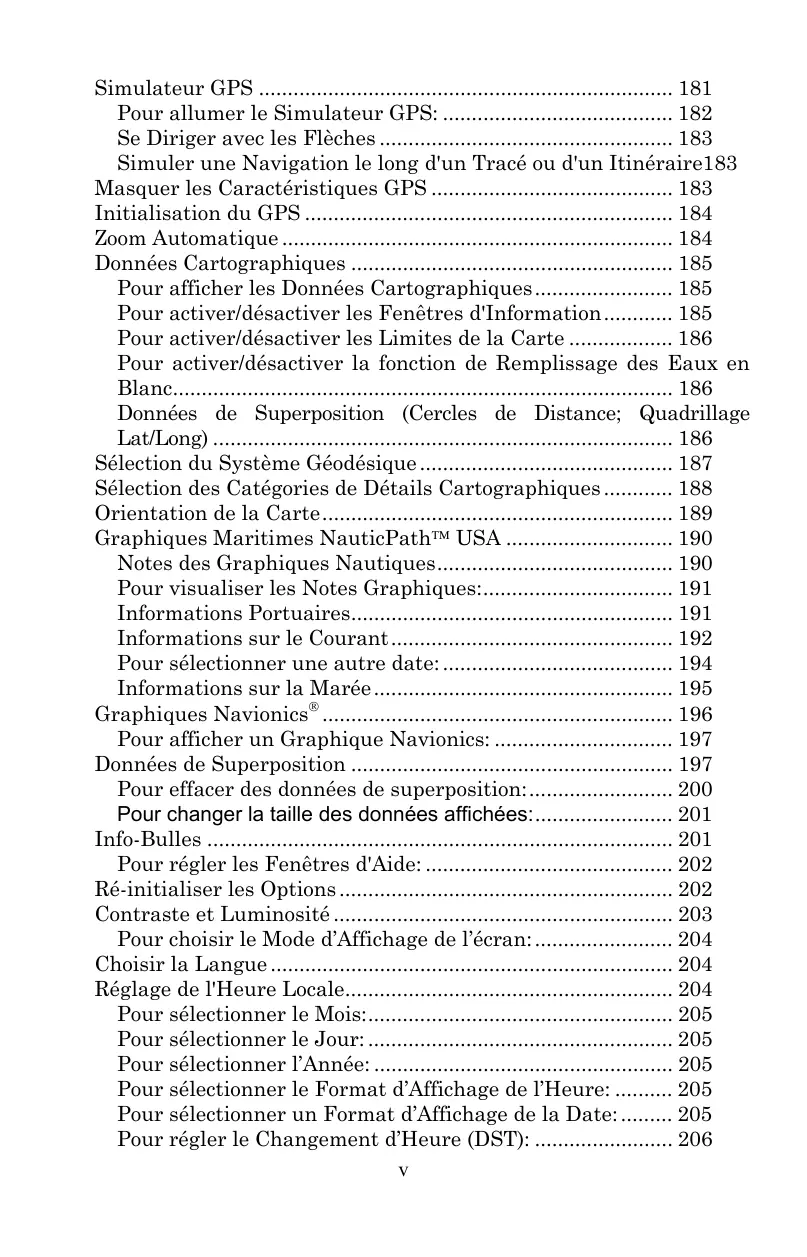

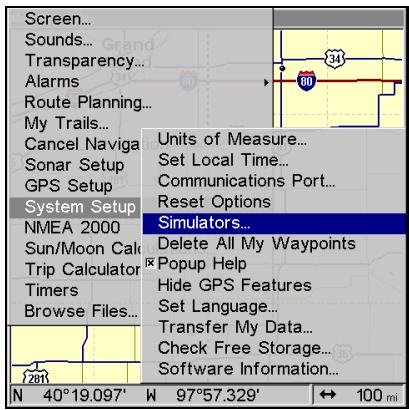

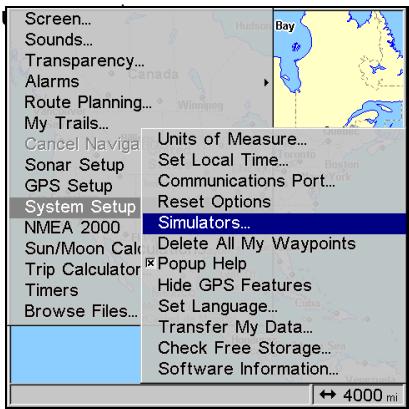

Pour allumer le Simulateur GPS: 182 Se Diriger avec les Flèches 183 Simuler une Navigation le long d'un Tracé ou d'un Itinéraire183 Masquer les Caractéristiques GPS 183 Initialisation du GPS 184 Zoom Automatique 184 Données Cartographiques 185 Pour afficher les Données Cartographiques 185 Pour activer/désactiver les Fenêtres d'Information 185 Pour activer/désactiver les Limites de la Carte 186 Pour activer/désactiver la fonction de Remplissage des Eaux en Blanc 186 Données de Superposition (Cercles de Distance; Quadrillage Lat/Long) 186 Sélection du Système Géodésique 187 Sélection des Catégories de Détails Cartographiques 188 Orientation de la Carte 189 Graphiques Maritimes NauticPath™ USA 190 Notes des Graphiques Nautiques 190 Pour visualiser les Notes Graphiques: 191 Informations Portuaires 191 Informations sur le Courant 192 Pour sélectionner une autre date: 194 Informations sur la Marée 195 Graphiques Navionics® 196 Pour afficher un Graphique Navionics: 197 Données de Superposition 197 Pour effacer des données de superposition: 200 Pour changer la taille des données affichées: 201 Info-Bulles 201 Pour régler les Fenêtres d'Aide: 202 Ré-initialiser les Options 202 Contraste et Luminosité 203 Pour choisir le Mode d’Affichage de l’écran: 204 Choisir la Langue 204 Réglage de l'Heure Locale 204 Pour sélectionner le Mois: 205 Pour sélectionner le Jour: 205 Pour sélectionner l’Année: 205 Pour sélectionner le Format d’Affichage de l’Heure: 205 Pour sélectionner un Format d’Affichage de la Date: 205 Pour régler le Changement d’Heure (DST): 206 v
Activer/désactiver l’Alarme WAAS: 206 Pour régler les Sons Emis par les Touches: 208 Pour régler les Sons Emis par les Alarmes: 208 Pour régler le Volume: 208 Pour régler le Style des Alarmes: 208 Lissage des Tracés 209 Options des Tracés 209 Pour créer un Nouveau Tracé: 210 Pour Effacer Tous les Tracés 210 Option de Mise à Jour des Tracés 210 Pour choisir une Option de Mise à Jour des Tracés: 211 Pour effacer un Tracé: 212 Tracé Visible/Invisible et Autres Options des Tracés 212 Transparence 213 Pour régler le niveau de Transparence des Menus: 213 Unités de Mesure 214 Pour régler la Vitesse/Distance: 214 Pour régler les unités de la Température: 214 Pour régler les unités de la Pression: 215 Pour régler les unités de la Profondeur: 215 Pour régler les unités de Volume: 215 Pour régler les unités de l’Orientation: 215 Section 9: Recherche 217 Rechercher des Rues 218 Rechercher Un Détail Sélectionné par le Curseur 219 Rechercher des Sorties d’Autoroutes 220 Rechercher des Lieux Cartographiés (Map Places) ou des Points d'Intérêts (POI) 222 Rechercher des Rues ou des Intersections 224 Chercher une rue 224 Rechercher une Intersection 226 Rechercher des Waypoints 228 Section 10: Configuration NMEA 2000 231 Menu NMEA 2000 231 Réglage du Bus 231 Configuration du Moteur & du Réservoir 233 Sélection du Réservoir 233 Taille du Réservoir 233 vi

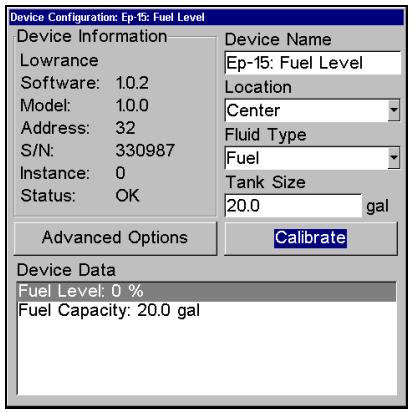

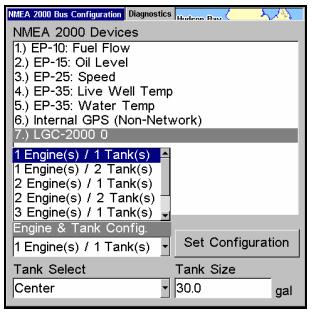

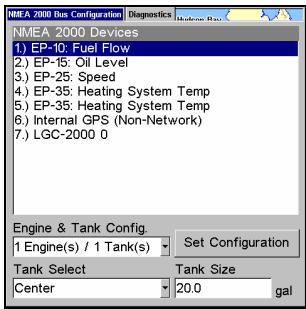

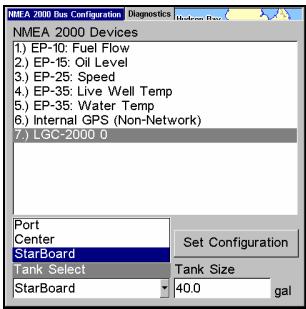

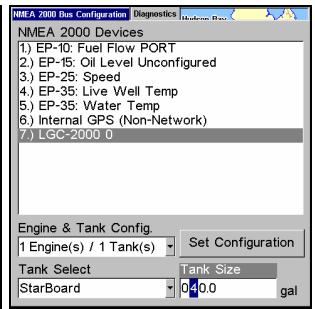

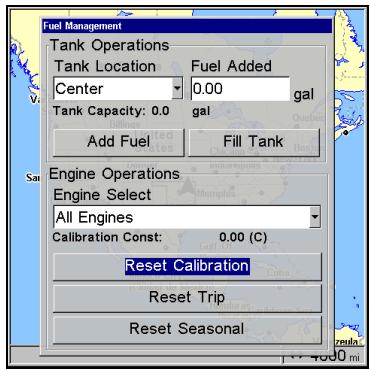

Régler la Configuration du Moteur-Réservoir: 233 Menu de Configuration d’un Appareil 235 Information et Données d’un Appareil 235 Menu de Gestion du Carburant 236 Localisation du Réservoir 236 Carburant Ajouté 236 Ajouter du Carburant 237 Remplir le Réservoir 237 Ajouter du Carburant à un Réservoir 237 Si vous avez rempli le réservoir: 237 Si vous n’avez pas rempli le réservoir: 237 Fonctions Moteur 238 Sélection du Moteur 238 Pour Remettre à zéro l’Etalonnage: 238 Remettre le Trajet à Zéro: 238 Remettre la Saison à zéro: 238 Alarmes NMEA 2000 239 Pour régler une Alarme NMEA 2000: 239 Partage de Waypoint 240 Pour activer/désactiver le partage de waypoint 240 Synchronisation du Rétro-éclairage 240 Pour activer/désactiver la Synchronisation du Rétro-éclairage 240 Configuration des Capteurs EP 240 Configuration du Capteur de Température EP-35 240 Pour saisir le nom du Dispositif: 240 Pour sélectionner le Type de Température: 241 Menu des Options Avancées 241 Instance 241 Pour restaurer les valeurs par défaut: 242 Configuration du Capteur de Débit du Carburant EP-10 .. 242 Pour saisir le Nom du Dispositif: 242 Pour sélectionner la position du réservoir: 243 Menu des Options Avancées 243 Instance 243 Restauration 244 Pour restaurer les valeurs par défaut: 244 Configuration du Capteur de Niveau de Liquide EP-15 .... 244 Pour saisir le Nom du Dispositif: 244 Pour sélectionner la Position du Réservoir: 245 Pour sélectionner le Type de Fluide: 245 Pour saisir la Taille du Réservoir: 246 vii
Instance 246 Restauration 246 Pour restaurer les valeurs par défaut: 247 Configuration de l’Interface Moteur Suzuki 247 Pour saisir le nom du Dispositif: 247 Pour sélectionner une Position: 247 Pour sélectionner le Type de Moteur: 248 Menu des Options Avancées 248 Instance 249 Restauration 249 Pour restaurer les valeurs par défaut: 249 Etalonner les Capteur EP 250 Etalonnage du Capteur de Débit de Carburant EP-10 250 Pour vérifier la précision du débit de carburant: 250 Pour étalonner le Capteur de Débit du Carburant EP-10251 Ré-étalonnage: 251 Etalonnage du Capteur de Niveau de Liquide EP-15 251 Etalonnage 2 Points 252 Etalonnage 3 Points 253 Pour étalonner une Interface Moteur Suzuki: 256 Etalonnage de l’Orientation du Moteur 257 Ré-étalonner l’Orientation 257 Etalonnage des Volets de Réglage de l’Assiette Bennett (Trim Tabs) 258 Pour étalonner les Trim Tabs: 258 Pour Remettre l’Etalonnage à Zéro: 259 Section 11: Informations Supplémentaires 261
UN NAVIGATEUR PRUDENT NE REPOSE JAMAIS SUR L'UTILISATION D'UNE SEULE METHODE POUR OBTENIR DES INFORMATIONS SUR SA POSITION. ATTENTION Lorsque l'appareil GPS affichera les données de navigation vers une position (waypoint), il vous indiquera l'accès le plus court et le plus direct vers ce waypoint, sans tenir compte des obstacles éventuellement présents. Par conséquent, un navigateur prudent utilisera non seulement tous les outils de navigation qui lui seront disponibles pour se rendre à un point de repère, mais s'assurera également visuellement que l'accès au waypoint sera sûr et sans danger. AVERTISSEMENT! Lorsqu'un appareil GPS est utilisé dans un véhicule, le conducteur possède l'entière responsabilité de l'utilisation prudente de ce véhicule. Les conducteurs doivent à tout moment être attentifs aux conditions extérieures de conduite, de navigation ou de vol. Un accident ou une collision engendrant des dommages matériels, des blessures corporelles ou le décès d'un ou de plusieurs individus peuvent avoir lieu si le conducteur d'un véhicule équipé d'un appareil GPS ne prêtait pas suffisamment attention à son environnement et au fonctionnement de son véhicule lorsque ce dernier est en marche.
Nous savons que vous êtes impatient de commencer à naviguer et à pêcher, mais nous avons une faveur à vous demander. Avant que vous ne saisissiez votre appareil et que vous ne commenciez à l'installer, accordez-nous quelques instants pour vous expliquer comment notre manuel pourra vous aider à obtenir les meilleurs résultats possibles avec ce combiné détecteur de poissons/récepteur GPS grand écran et compact. Tout d'abord, nous vous remercions d'avoir choisi un appareil sonar/GPS Lowrance. Que vous soyez un utilisateur débutant ou un pêcheur confirmé, vous découvrirez que cet appareil est à la fois facile à utiliser, mais également capable de traiter les tâches les plus exigeantes en matière de navigation et de sonar. Lorsque vous associerez votre appareil à notre logiciel de cartographie personnalisée MapCreate™ vous posséderez un ensemble incroyable. Vous ne trouverez pas d'autre combinaison GPS et sonar avec autant de capacité et de fonctions pour ce prix! Le but de ce manuel est de vous amener sur l'eau rapidement, le plus simplement possible. Comme vous, nous préférons passer plus de temps à naviguer et à pêcher qu'à lire le manuel! Ainsi, nous avons conçu notre guide de manière à ce que vous n’ayez pas à le lire entièrement du début à la fin pour obtenir les informations que vous recherchez. Au début (ou à la fin) de chaque partie, nous vous informerons du contenu abordé dans la partie suivante. Si c’est un concept avec lequel vous êtes déjà familier, nous vous montrerons comment et quelles parties sauter pour rejoindre le thème important suivant. Nous l’avons également conçu de façon à faciliter la recherche d’informations dont vous pourriez avoir besoin de temps à autres. Voici comment: Le manuel est organisé en 10 parties. Cette première partie constitue une introduction aux systèmes sonar et GPS du LMS-520c et du LMS525cDF. Elle vous informe des bases dont vous devrez prendre connaissance avant de faire rechercher votre position par l'appareil ou de le faire sonder l'eau pour trouver du poisson. La Section 2 vous aidera à installer votre appareil, le transducteur et le module antenne GPS. Nous vous montrerons comment installer correctement la Carte Multimédia (MMC) dans l'appareil. Nous vous parlerons également de quelques accessoires disponibles. 1
Rapide du Sonar. (Si vous avez déjà compris comment installer l'appareil par vous-même et que vous ne pouvez tout simplement pas attendre davantage, reportez-vous à la Consultation Rapide!) Une fois que vous aurez acquis un peu d'expérience avec votre sonar, vous pourrez vous reporter à la Section 4 traitant des Options et Autres Fonctions du Sonar plus complexes. Lorsque vous rencontrerez une commande à l'écran, vous pourrez la retrouvez dans le manuel en consultant la Table des Matières, la Section 3 ou les options du sonar à la Section 4. Si vous rencontrez des difficultés avec votre sonar, vous pourrez trouver les réponses aux problèmes les plus communs à la Section 5, intitulée Dépannage. Le manuel abordera le thème de la navigation GPS à partir de la Section 6, laquelle vous introduira au Fonctionnement de Base du GPS. Cette section présente une Consultation Rapide du GPS. La Section 6 contient de courtes leçons faciles à consulter et qui se succèdent les unes aux autres dans un ordre chronologique. Elles sont tout ce dont vous aurez besoin pour retrouver rapidement votre route sur l'eau. Une fois que vous aurez appris les bases (ou si vous possédez déjà une expérience du GPS), vous pourrez expérimenter certaines des nombreuses fonctions de navigation plus avancées de l'appareil. Ceci nous amène à la Section 7, Fonctionnement Avancé du GPS. Cette section concerne le reste des commandes GPS de votre appareil. Lorsque vous rencontrerez une nouvelle commande GPS à l'écran, vous pourrez la retrouver dans le manuel en consultant la Table des Matières, la Section 6, ou la partie traitant des commandes à la Section 7. Cet appareil est prêt à l'emploi dès sa sortie de l'emballage, mais vous avez la possibilité de régler et de personnaliser son fonctionnement à l'aide de douzaines d'options. Puisque le sonar est la fonction principale de l'appareil, nous avons placé les principales options le concernant à la Section 4. Certaines options, tel que le réglage de la luminosité de l'écran, affectent à la fois le sonar et le GPS. Nous décrivons comment utiliser ces options ordinaires ainsi que les options GPS à la Section 8, Réglage du Système et des Options GPS.

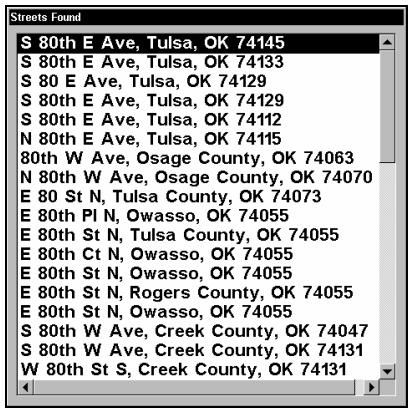

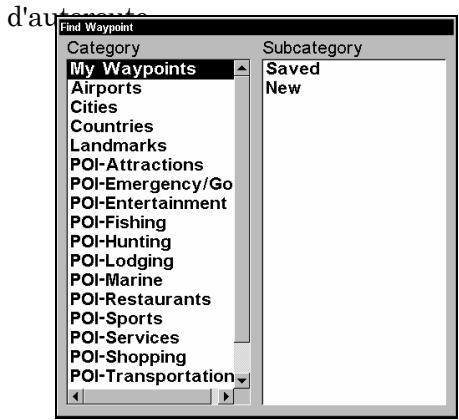

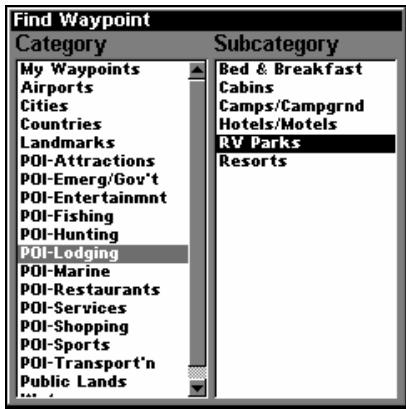

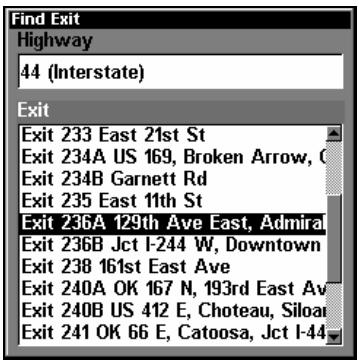

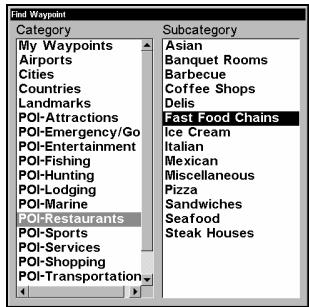

Par exemple, saviez-vous que cet appareil peut rechercher des numéros de téléphone commerciaux, fonctionnant ainsi comme des Pages Jaunes virtuelles ? Nous vous montrerons comment dans la Section 9. Enfin, dans la Section 10, nous offrons des Informations Supplémentaires, incluant une liste des données GPS utilisées, les garanties, et les informations concernant le service clientèle.
Affichage:5.0" (12.7 cm) en diagonale Film SuperTwist LCD couleur haute définition; préférences de visionnement programmables. Résolution:480 pixels x 480 pixels; 230,400 pixels au total. Rétro-éclairage:Ecran rétro-éclairé à incandescence avec plusieurs niveaux d'éclairage; clavier rétro-éclairé. Alimentation:de 10 à 15 volts DC. Dimensions du Boîtier: 5.4" H x 6.9" W x 3.4" D (13.8 H x 17.6 L x 8.6 P cm); hermétique et étanche; utilisable en eau salée. Emplacement pour carte MMC:Fente avec fermeture étanche (compatible aux cartes SD). Enregistrement: le GPS utilise des cartes MMC & SD pour enregistrer les détails de vos déplacements et pour afficher les graphiques et les cartes personnalisées. Le Sonar les utilise pour enregistrer et sauvegarder les enregistrements graphiques du sonar. Mémoire de Sauvegarde:Mémoire intégrée pouvant sauvegarder les enregistrements sonar et les données GPS pendant des décennies. Les réglages de l'utilisateur sont conservés lorsque l'appareil est mis hors tension. Langues:10; langues sélectionnables par l'utilisateur. 3
Tous les sonars donnent généralement de meilleurs résultats en eau douce plutôt qu'en eau salée.) Affichage de la profondeur: Affichage continu. Enregistrement du graphique:Jusqu'à 1 GB sur une carte MMC (ou SD). Alarmes audibles: Hauts-fonds/profondeur/poisson/zone. Portée Automatique: ....Oui, avec mises à jour instantanées à l'écran. Détection Automatique du Fond: Oui. Zoom suivant le Fond: ..Oui. Zoom en Ecran Partagé:Oui. Température de Surface:Oui, intégrée au transducteur. Lecture de la Vitesse/Distance:Oui, avec un capteur de vitesse optionnel (le capteur est compris avec le LMS-525cDF.) 4
Carte de Fond:Carte Lowrance intégrée, personnalisée et détaillée. Contient: le détail des U.S. et de Hawaii. Comprend plus de 60 000 aides à la navigation et 10 000 épaves/obstacles dans les eaux côtières et les Grands Lacs. Comprend le détail des zones urbaines, des routes/autoroutes principales et des services proposés aux sorties des interstates. Cartographie Personnalisée: Logiciel MapCreate™ en option; LEI FreedomMaps™ prêtes à l'emploi offrent le même détail sans le travail sur ordinateur que requiert MapCreate; Autres options prêtes à l'emploi incluent: IMS™ Fishing Hot Spots®, graphiques LEI NauticPaths™ et graphiques Navionics®. Mémoire Points de Position:1,000 waypoints; 1,000 icônes de repérage. Alarmes audibles: Arrivée/écartement/ancrage. Symboles graphiques pour les waypoints ou les icônes de repérage: 63. Itinéraires: 100; jusqu'à 100 waypoints par itinéraire. Tracés: 10 sauvegardables; jusqu'à 9,999 points par tracé. Zoom: 39 portées; de 0.02 à 4,000 miles. REMARQUE: Les capacités de mémoire mentionnées ci-dessus concernent uniquement la mémoire intégrée de l'appareil. La quantité de données sonar et GPS que vous pouvez enregistrer et sauvegarder n'est limitée que par le nombre de cartes MMC que vous possédez. 5
Le sonar existe et est utilisé depuis les années 1940, par conséquent, si vous savez comment ce système fonctionne, passez directement à la partie ci-dessous concernant la technologie relativement récente du GPS. Si vous n'avez jamais possédé un sonar détecteur de poisson, cette partie vous apprendra les bases de son fonctionnement. Sonar est une abréviation pour SOund NAvigation and Ranging, une technologie développée pendant la deuxième Guerre Mondiale pour la détection des sous-marins ennemis. (Lowrance développa le tout premier sonar transistorisé au monde pour pêche sportive en 1957.) Un sonar consiste en un émetteur, un transducteur, un récepteur et un affichage. En termes simplifiés, voici comment il retrouve le fond, ou les poissons: L'émetteur émet une impulsion électrique, que le transducteur convertit en une onde sonore qu'il envoie dans l'eau. (La fréquence sonore ne peut pas être entendue par les humains ou les poissons.) L'onde sonore rencontre un objet (poisson, structure, fond) et rebondit vers le transducteur qui convertit cette onde sonore de retour en un signal électrique. Le récepteur amplifie ce signal de retour, ou écho, et l'envoie vers l'affichage, où une image de l'objet apparaît sur le graphique défilant à l'écran du sondeur. Le microprocesseur du sondeur calcule le laps de temps écoulé entre le signal transmis et l'écho de retour pour déterminer la distance vous séparant de l'objet. Le processus entier se répète plusieurs fois par seconde. Votre sondeur peut enregistrer les signaux défilant à l'écran et les sauvegarder sur une carte mémoire MMC. (Ces enregistrements sont également appelés graphiques sondeurs.) Vous pouvez les visualiser sur l'appareil en utilisant la fonction de Simulation, ou sur un ordinateur personnel en utilisant notre Sonar Viewer gratuit. Il est possible de télécharger ce visualisateur sur le site Internet de Lowrance, à l'adresse www.lowrance.com. Vous pouvez sauvegarder plusieurs enregistrements différents, les effacer ou en enregistrer de nouveaux, autant de fois que vous le voulez. La taille de vos enregistrements sonars est uniquement limitée par l'espace libre disponible sur votre MMC.
Vous naviguerez plus rapidement et plus facilement si vous comprenez comment votre appareil examine le ciel pour vous dire où vous vous trouvez sur terre— et où vous allez. Tout d’abord, considérez votre appareil comme un petit mais puissant ordinateur. (Mais ne vous inquiétez pas — nous l’avons rendu facile à utiliser de façon à ce que vous n’ayez pas be6

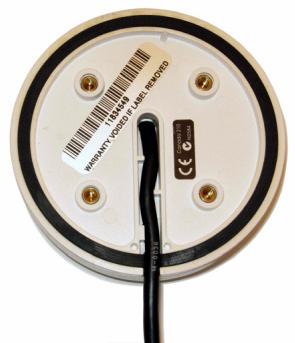

Cet appareil monté sur support utilise un module antenne/récepteur externe, faisant fonctionner tout le système un peu comme le poste radio de votre voiture. Mais au lieu de retransmettre vos ondes préférées, ce récepteur se met en relation avec deux douzaines de satellites GPS en orbite autour de la Terre. (Il se met également en relation avec les satellites WAAS en orbite, que nous détaillerons un peu plus dans la partie suivante concernant le GPS et le WAAS.) Votre appareil reçoit les signaux d’autant de satellites qu’il peut en "voir" au-dessus de la ligne d’horizon, il élimine les signaux les plus faibles, puis calcule sa position en relation avec ces satellites. Une fois qu'il a déterminé sa latitude et sa longitude, il marque sa position sur la carte affichée à l’écran. La totalité de ce processus se reproduit plusieurs fois par seconde! La performance ne s’arrête pas là. Une carte de base représentant le monde entier est stockée dans la mémoire permanente de chaque appareil. Cette carte est intégrée lors de sa fabrication — vous ne pouvez ni la modifier ni l’effacer. La carte de fond convient pour de nombreuses conditions de navigation, mais pour une précision maximale et un détail beaucoup plus important, vous aurez besoin de notre logiciel optionnel de cartographie, MapCreate™. Certaines fonctions de l'appareil— telles que la recherche d'adresses et de commerces — ne fonctionneront pas sans une carte personnalisée MapCreate. Il existe tellement de détails sur notre carte de fond (et encore davantage avec MapCreate) que nous décrirons leurs contenus et leurs différences à la Sec. 6, Fonctionnement de Base du GPS. Une autre partie de la mémoire intégrée de l'appareil est consacrée à l’enregistrement des informations de navigation du GPS, incluant notamment les waypoints, les icônes de repérage, les tracés et les itinéraires. Grâce à cet enregistrement, vous avez la possibilité de revoir le trajet que vous venez de faire, et de le réemprunter. Considérez ce stockage de données comme la mémoire du disque dur d’un ordinateur ou comme la bande d’une cassette enregistrée. Vous pouvez sauvegarder différents fichiers de données GPS, les effacer et en enregistrer de nouveaux, autant de fois que vous le désirez. Comme tout fichier informatique, ces Fichiers de Données GPS (format de fichier *.usr) peuvent être partagés, non seulement entre LMS-520c et LMS-525cDF, mais également avec d’autres appareils GPS Lowrance, ou même avec des ordinateurs personnels. 7
MMC pour deux objectifs GPS principaux. (La MMC est également utilisée pour enregistrer les lectures sonar.) Premièrement, vous pouvez sauvegarder vos Fichiers de Données GPS enregistrés sur la mémoire permanente en les copiant sur une carte MMC. Puisque la MMC est amovible (comme une disquette ou une cassette), vous pouvez alors stocker ces Fichiers de Données GPS sur un ordinateur personnel équipé d’un lecteur de cartes MMC. (Ou les stocker sur plusieurs cartes MMC, si vous ne possédez pas d’ordinateur.) Notre logiciel de cartographie MapCreate peut sauvegarder, éditer ou créer ses propres Fichiers de Données GPS, qui peuvent ensuite être copiés sur une carte MMC puis chargés depuis la MMC sur la mémoire permanente de votre appareil. (REMARQUE : D’où qu’ils proviennent, les Fichiers de Données GPS doivent d’abord être chargés depuis la carte MMC vers la mémoire permanente de l'appareil pour pouvoir être utilisés.) L’autre utilisation principale des cartes MMC est le stockage des cartes personnalisées que vous pouvez produire sur votre ordinateur à l'aide de notre logiciel MapCreate. Ces cartes personnalisées MapCreate contiennent beaucoup plus de détails qu’une simple carte de base. Ces Fichiers de Carte personnalisée ou Custom Map Files (format de fichier *.lcm) peuvent également être échangés non seulement entre LMS-520c et 525cDF, mais également avec d’autres appareils GPS ou Sonar/GPS Lowrance ainsi qu’avec un ordinateur. (Par exemple, une même MMC, avec ses fichiers de cartes personnalisées et ses fichiers de données GPS, peut indifféremment être utilisée avec votre appareil monté sur support ou avec un récepteur GPS portable iFINDER™.) Votre appareil lit automatiquement les Custom Map Files directement depuis la carte MMC ou SDC. Pour utiliser une carte personnalisée, vous devez simplement insérer dans l’appareil une MMC en contenant une.
Vous pouvez à présent passer à la Section 2, Installation et Accessoires, de façon à pouvoir installer et brancher votre appareil. Vous pouvez également 8
Le Global Positioning System (GPS) a été développé par le Département de la Défense des Etats-Unis et lancé le 17 Juillet 1995. Il a été conçu comme un système de navigation international adapté à toutes les conditions atmosphériques, fonctionnant 24h/24 et 365 jours par an, pour les forces armées des Etats-Unis et de leurs alliés. L’utilisation civile a existé dès le départ, mais elle était beaucoup moins précise car l’armée brouillait quelque peu le signal, faisant appel à un procédé nommé Disponibilité Sélective, ou Selective Availability (SA.) Le GPS s’est révélé tellement utile pour la navigation civile que le gouvernement fédéral a décidé d’interrompre le procédé SA le 2 Mai 2000, après que l’armée ait développé d’autres méthodes permettant de refuser aux forces ennemies l’accès au service GPS. La précision pour les utilisateurs civils passa de 100 mètres avec la Disponibilité Sélective, à un niveau actuel compris entre 10 et 20 mètres. Vingt quatre satellites tournent actuellement autour de la Terre à une vitesse de 10 900 miles marins, passant au-dessus de nos têtes deux fois par jour. Une série de stations au sol (aux emplacements précisément relevés) contrôle les satellites et surveille leur position exacte dans le ciel. Chaque satellite émet un signal de faible puissance qui l’identifie et donne sa position au-dessus de la terre. Trois de ces satellites ne sont pas utilisés et sont mobilisables en cas de besoin. Le reste garantie qu’au moins quatre satellites soient en vue de presque partout depuis la terre et à tout moment.
être facilement bloqués par des arbres, des bâtiments, le toit d’une voiture, ou même par votre corps. Comme la plupart des récepteurs GPS, l'appareil ne possède pas de boussole, ni d’autre aide intégrée à l’orientation. Il dépend uniquement des signaux provenant des satellites pour le calcul de sa position. La vitesse, la direction du déplacement, et la distance sont des données toutes calculées à partir des informations relatives à votre position. Par conséquent, pour que l'appareil puisse déterminer la direction de votre déplacement, vous devez être en mouvement, et le plus vite vous irez, le mieux ce sera. Cela ne veut pas dire que l'appareil ne marchera pas à vitesses lentes — il marchera. Mais il y aura simplement plus d'"incertitudes" concernant l’information affichée à l’écran. Le GPS par lui-même est très bien adapté à une utilisation routière, mais la Federal Aviation Administration Américaine a des besoins spécifiques en matière de navigation aérienne qui vont au-delà des compétences du GPS classique. La FAA a donc développé un programme visant à augmenter davantage les performances du GPS avec le Wide Area Augmentation System, ou WAAS. La FAA a mis ce système en service le 11 Juillet 2003. WAAS est conçu pour augmenter la précision du GPS dans des limites verticales et horizontales de 7,6 mètres, mais il fourni constamment une précision de 1-2 mètres à l'horizontale et de 2-3 mètres à la verticale, selon la FAA. Il réalise ceci en transmettant des signaux de correction sur les fréquences GPS. Votre appareil reçoit automatiquement les signaux GPS et les signaux WAAS. Cependant, il existe certaines zones des Etats-Unis, et notamment des parties de l'Alaska, qui ne reçoivent pas encore une couverture WAAS consistante. Un développement continu du WAAS est prévu pour étendre la couverture WAAS dans les années à venir. Le WAAS amplifie la précision de votre navigation GPS terrestre, mais le système a été conçu pour une utilisation aérienne. Les satellites sont en orbite fixe autour de l’Equateur, et ils apparaissent donc très bas dans le ciel pour quelqu’un qui se trouve en Amérique du Nord. Les 10
Vous observerez que l’utilisation de votre récepteur GPS est à la fois facile et incroyablement précise. C’est aisément la méthode la plus précise de navigation électronique accessible au grand public de nos jours. Rappelezvous cependant que ce récepteur n’est qu’un outil. Prévoyez toujours une autre méthode d’orientation telle qu’une carte, un plan ou une boussole. Rappelez-vous également que cet appareil délivrera les informations de navigation relatives au waypoint le plus proche de votre position actuelle, indépendamment de la nature du terrain ! Il calcule uniquement une position, il ne peut pas savoir ce qui se trouve entre vous et votre destination, par exemple. Il vous appartient donc de vous orientez en toute sécurité au travers d’obstacles, peu importe la façon dont vous utilisez ce produit.
La plupart des instructions sont décrites sous forme d'étapes numérotées. Les touches du clavier et les flèches apparaissent en texte de type gras. Par conséquent, si vous êtes vraiment pressé (ou si vous n’avez besoin que d’un rappel), vous pouvez parcourir les instructions et choisir les touches et les commande à utiliser en retrouvant leur intitulé en gras. Les paragraphes ci-dessous expliquent comment interpréter la mise en forme du texte: Touches Fléchées Les touches fléchées contrôlent le mouvement du curseur à l'écran de votre traceur. Les touches fléchées contrôlent également le curseur de profondeur à l'écran du sondeur. Elles permettent de plus de faire défiler les menus de façon à ce que vous puissiez exécuter les différentes commandes. Elles sont représentées par les symboles suivants qui désignent, dans l’ordre, la flèche du bas, la flèche du haut, la flèche de gauche et la flèche de droite: ↓ ↑ ← →. Clavier Les autres touches remplissent toute une variété d’autres fonctions. Lorsque le texte se réfère à une touche, celle-ci est représentée en gras, type sans serif. Par exemple, la touche "Enter/Icons" est désignée par ENT et la touche "Menu" par MENU. Commandes des Menus La commande ou l'option d'un menu apparaîtra en petites lettres capitales, de type gras sans serif comme celle-ci : ROUTE PLANNING. Ce type de 11
Instructions = Séquences Menu La plupart des fonctions que vous exécuterez avec votre appareil seront décrites sous forme de séquences de frappe et de sélection de commandes. Nous les avons écrites de manière condensée pour une lecture rapide et simplifiée. Par exemple, les instructions pour suivre un tracé ressembleraient à ceci: 1. Depuis l'Ecran Cartographique, appuyez sur MENU|MENU|↓ jusqu'à MY TRAILS|ENT. 2. Appuyez sur ↓ jusqu'à Trail 1|ENT|→|↓ jusqu'à NAVIGATE|ENT. 3. On vous demandera de patienter pendant que le tracé sera converti en itinéraire. 4. Le message disparaîtra et l'appareil affichera les informations de navigation le long du tracé. Traduit en français complet, l'étape 1 ci-dessus voudrait dire: "Débutez sur l'écran cartographique. Appuyez deux fois sur la touche Menu. Puis, appuyez plusieurs fois (ou appuyez et maintenez appuyée) la flèche du bas pour faire défiler le menu et sélectionnez la commande My Trails. Enfin, appuyez sur la touche Entrée." L'étape 2 voudrait dire: "Appuyez sur la touche fléchée du bas plusieurs fois pour sélectionner le tracé appelé Trail 1, puis appuyez sur Entrée. Appuyez sur la touche fléchée de droite puis sur la touche fléchée du bas pour sélectionner la commande de navigation, et appuyez sur Entrée."
2. Déterminez l'emplacement approximatif du transducteur et le parcours de son câble. 3. Déterminez l'emplacement approximatif du module antenne GPS et le parcours de son câble. 4. Déterminez l'emplacement de votre batterie ou de toute autre source d'alimentation, ainsi que le parcours du câble d'alimentation. 5. Installez le transducteur et acheminez son câble vers l'appareil sonar/GPS. 6. Installez l'antenne GPS et acheminez son câble vers l'appareil sonar/GPS. 7. Installez le câble d'alimentation et acheminez-le jusqu'à l'appareil sonar/GPS. 8. Montez l'appareil sonar/GPS sur son support.
Ces instructions vous permettront de mettre en place votre transducteur Skimmer® sur un travers (sonde pour tableau arrière), sur un trolling motor - moteur de traîne - ou à l’intérieur d’une coque. Ces instructions concernent le montage des transducteurs Skimmer à fréquence unique et à double fréquence. Nous vous conseillons de lire attentivement ces instructions avant de procéder à l’installation de votre matériel. Les petits transducteurs Skimmer à fréquence unique nécessitent généralement un support de montage en acier inoxydable une pièce. Les transducteurs double fréquence de taille plus importante nécessitent quant à eux un support de montage en plastique deux pièces. Enfin, le montage sur un trolling motor nécessite un support plastique en une seule pièce, accompagné d'une courroie ajustable. 13
Lisez soigneusement ces instructions avant de procéder à l’installation du transducteur. Déterminez quelle méthode d'installation convient le mieux à votre embarcation. Rappelez-vous que l’installation du transducteur constitue la partie la plus critique de l’installation d’un sonar. REMARQUE: Les types d'installation suivants requièrent également des matériaux et des outils que vous devrez vous procurer (ces outils et matériaux ne sont pas fournis): Installation d’un transducteur à fréquence unique sur le tableau arrière
Installation d’un transducteur à double fréquence sur le tableau arrière
Installation d’un transducteur à fréquence unique sur un trolling motor
Installations à l'Intérieur de la Coque
Les autres outils recommandés comprennent un bâtonnet en bois ou un objet similaire pour remuer et appliquer la résine époxyde, et une assiette en carton ou un bout de carton sur lequel mélanger l'époxyde. Matériel: alcool à 90 degrés, papier de verre grain 100, et résine époxyde spécialement formulée par LEI (consultez les informations concernant la commande d'accessoires à la fin de ce manuel). Une coque sandwich requiert également une résine polyester. Sélectionner l'emplacement du transducteur 1. L'emplacement choisi doit constamment se trouver dans l'eau, et cela à n'importe quelle vitesse. 2. Le transducteur doit être installé à un endroit où le débit de l’eau sera constamment le plus régulier possible. Si le transducteur n’est 14

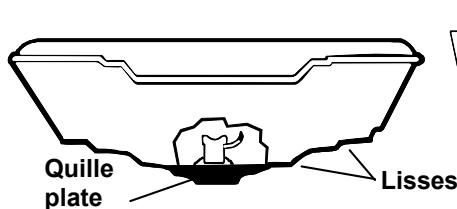

REMARQUE: Certains bateaux en aluminium, avec des virures ou des membrures externes à la coque, créent de grandes quantités de turbulences lorsqu’ils sont lancés à grande vitesse. Ces bateaux sont généralement équipés de puissants moteurs hors-bord capables de les propulser à des vitesses supérieures à 35 mph (55km/h environ). Sur ce genre de bateaux, le transducteur sera généralement le mieux installé entre les membrures les plus proches du moteur. 3. Le transducteur doit si possible être orienté de façon à ce que son endroit pointe directement vers le bas. Pour les installations à l'intérieur de la coque: Beaucoup de bateaux de pêche populaires possèdent une quille plate qui constitue une bonne surface de montage. Sur les coques en V, essayez de placer le transducteur à un endroit où l'inclinaison est égale ou inférieure à 10°. Inclinaison de moins de 10°
Lisses plate élément du moteur. Cette précaution permettra de limiter les interférences causées par l’action des hélices (bulles d’air). 5. Si c’est possible, évitez de faire passer le câble du transducteur à proximité d’une autre installation électrique du bateau. Des bruits électriques parasites provenant du câblage du moteur, des pompes de drain et des aérateurs peuvent en effet être traduits à l’écran. Soyez prudent lorsque vous faites passer le câble du transducteur à proximité de ces fils électriques.

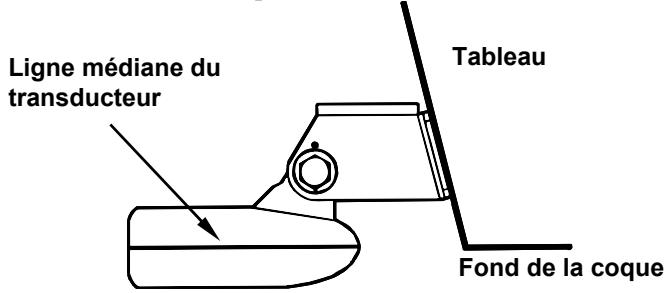

Ligne médiane du transducteur
Alignez la ligne médiane du transducteur avec le fond de la coque.
Si vous vous déplacez ou que vous pêchez dans des zones riches en édifices rocheux, abris et/ou structures, votre transducteur peut fréquemment remonter du fait d'à-coups ou de contacts avec ces obstacles. Si vous le souhaitez, vous pouvez le remontez légèrement pour plus de protection. 16
Installation à Travers Coque et Installation sur le Tableau Dans le cas d'une installation dans la coque, le transducteur est collé à l'intérieur de la coque par de la résine époxyde. Le signal "ping" du sonar passe réellement à travers la coque puis se propage dans l'eau. Cela diffère d'une installation à travers coque classique où un trou est découpé dans la coque et un transducteur spécialement conçu est monté à l'aide d'un passe coque et d'un écrou. Dans ce cas le transducteur est en contact direct avec l'eau. Généralement, l’installation du transducteur à l'intérieur de la coque donne d’excellents résultats à grande vitesse, et une bonne, voir excellente, lecture en profondeur. Il n’existe aucun risque de choc avec des objets flottants, contrairement à une installation sur le tableau. Le transducteur ne peut pas être heurté ou arraché lors de la mise à quai ou du chargement sur une remorque. Cependant, l’installation à l’intérieur de la coque comporte également quelques inconvénients. Tout d’abord, il arrive qu’il y ait perte de sensibilité, même au travers des meilleures coques. Ce phénomène varie d’une coque à une autre, et même entre différentes installations sur une même coque. Ce phénomène est du aux différentes structures et constructions de la coque. De plus, l’angle du transducteur ne peut pas être ajusté pour un repérage optimal des poissons (visibles à l’écran sous forme d’arcs). (Cela ne constitue pas un problème pour les sondeurs à éclat). L'impossibilité de réglage de l'angle peut particulièrement poser problème pour les coques dont l’avant se soulève à l’arrêt ou à vitesses lentes. Troisièmement, un transducteur NE PEUT PAS émettre à travers des coques en bois ou en métal. Ces coques requièrent une installation sur tableau arrière ou une installation à travers la coque classique. Enfin, si votre transducteur Skimmer possède un capteur de température intégré, il n'affichera que la température de la cale et non pas la température de surface de l'eau. Suivez les procédures d'essai listées dans la section concernant l'installation à l'intérieur de la coque pour déterminer si vous pouvez émettre à travers votre coque de manière satisfaisante. 17
La meilleure façon d’installer ce type de transducteur est tout d’abord d’assembler toutes les pièces qui le composent, et de placer le support du transducteur sur le tableau en vous assurant que vous puissiez déplacer le transducteur de façon à ce qu’il reste parallèle au sol. Les instructions suivantes varient parfois en fonction du support de montage correspondant à votre type de transducteur. Les Skimmers à fréquence unique sont accompagnés de support en acier inoxydable une pièce, et les Skimmers double fréquence de support de montage en plastique deux pièces. Suivez les instructions correspondant à votre modèle. 1. Assemblage du support A. Support une pièce: Enfoncez les deux petits rochets en plastique sur les côtés du support en métal, comme le montre l’illustration suivante. Remarquez que des lettres sont gravées sur chaque rochet. Placez chaque rochet avec la lettre « A » alignée sur la marque (point) présente sur le support en métal. Cette position ajuste grossièrement l’angle du transducteur pour un tableau de 14°. La plupart des tableaux de hors-bord et de bateaux propulsés par l'arrière ont un angle de 14°.

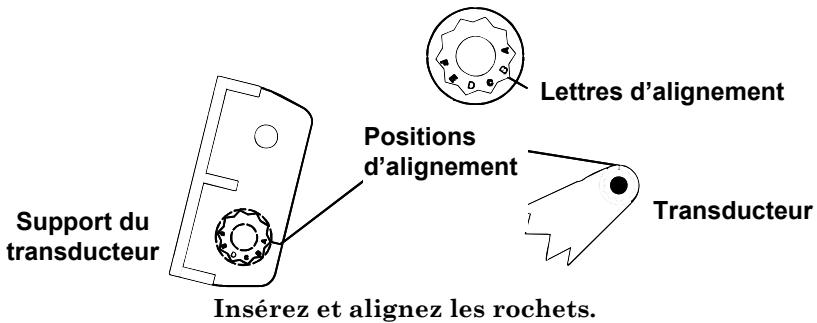

Placez les rochets sur le support avec la lettre « A » alignée à la marque présente sur le support. Placez les rochets sur le transducteur avec la lettre « A » alignée avec la position 12 heures de la queue du transducteur. Cette position ajuste grossièrement l’angle du transducteur pour un travers de 14°. La plupart des travers de hors-bord et de bateaux propulsés par l'arrière ont un angle de 14°.
A. Support une pièce: Glissez le transducteur entre les deux rochets. Glissez temporairement le boulon à travers l’assemblage et maintenez le tout contre le tableau. En regardant le transducteur de côté, vérifiez qu’il puisse être ajusté de façon à être parallèle au sol. Si c’est le cas, alors la position « A » est la bonne pour votre coque. Si le transducteur n’est pas parallèle au sol, retirez le transducteur et les rochets du support. Installez les rochets avec la lettre « B » alignée à la marque présente sur le support. Assemblez à nouveau le transducteur et le support ensemble et placez le tout contre le tableau. De nouveau, vérifiez que le transducteur puisse être déplacé afin d’être parallèle au sol. Si c’est le cas, reportez-vous à l’étape 3A. Sinon, répétez l’étape 2A en utilisant une lettre d’alignement différente jusqu'à ce que le transducteur soit correctement placé contre le tableau.
« B » alignée avec la position 12 heures de la queue du transducteur. Rassemblez le transducteur et le support et placez-les contre le tableau. De nouveau, vérifiez que le transducteur puisse être déplacé afin d’être parallèle au sol. Si c’est le cas, reportez-vous à l’étape 3B. Sinon, répétez l’étape 2B en utilisant une lettre d’alignement différente jusqu'à ce que le transducteur soit correctement placé contre le tableau. Rondelle autobloquante
A. Support une pièce: Une fois que vous aurez déterminé la bonne position pour les rochets, assemblez le transducteur et le support comme le montre l’image suivante. Ne resserrez pas encore l’écrou autobloquant. 20

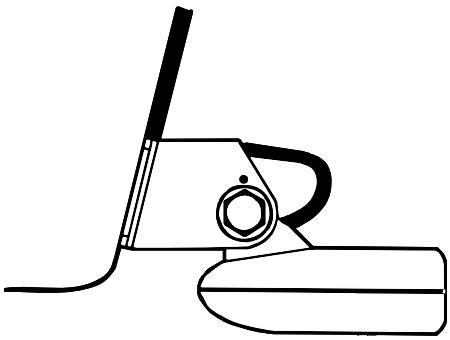

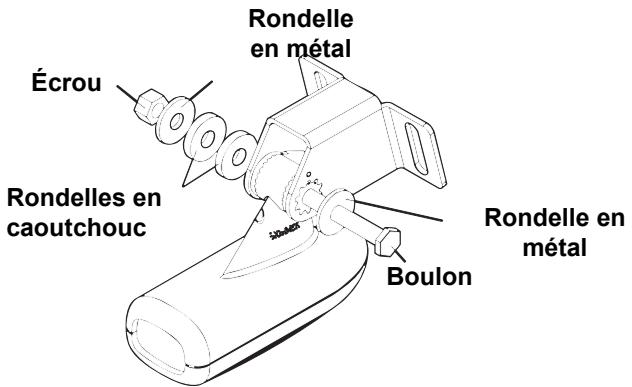

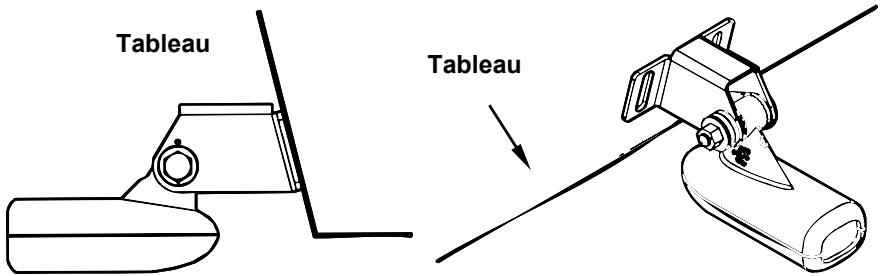

Écrou Maintenez l’assemblage du support et du transducteur contre le tableau. Le transducteur doit être approximativement parallèle au sol. La ligne médiane du transducteur doit être au même niveau que le fond de la coque. Ne faites pas dépasser le support plus bas que le fond de la coque! Marquez sur le tableau l’emplacement du centre de chaque fente pour le montage des vis. Vous percerez un trou à chacune de ces positions. Percez les trous. Pour le support une pièce, utilisez la mèche #29 (pour les vis #10). Pour le support deux pièces, utilisez la mèche #20 (pour les vis #12). Tableau
Pour le Skimmer à fréquence unique, faites passer le câble par dessus le boulon et à travers le support. Vue de côté, à gauche, et vue du dessus, à droite.
Faites glisser le transducteur vers le haut ou vers le bas jusqu’à ce qu’il soit correctement aligné avec le fond de la coque. Resserrez les vis du support et enduisez-les d’un produit de calfatage. Ajustez la position du transducteur de façon à ce qu’il soit parallèle au sol et resserrez l’écrou jusqu’à ce qu’il entre en contact avec la bague la plus à l’extérieur. Resserrez alors encore d’un quart de tour. Ne serrez pas trop l’écrou autobloquant! En effet, le transducteur ne pourrait alors plus "rebondir" s'il heurtait un objet dans l’eau.
(hyperfréquence) et des aérateurs peuvent en effet être traduits à l’écran. Soyez prudent lorsque vous faites passer le câble du transducteur à proximité de ces fils électriques. AVERTISSEMENT: Fixez le câble du transducteur au tableau à proximité du transducteur. Ceci empêchera le transducteur d'entrer sur le bateau s'il est arraché à grande vitesse. Si vous devez percer un trou dans le tableau pour y faire passer le raccord du câble, la taille du trou requise est de 25 mm (1"). Attention: Si vous percez un trou dans le tableau pour le passage du câble, assurez-vous qu’il se situe bien au-dessus de la ligne de flottaison. Une fois l’installation terminée, comblez convenablement le trou avec le même produit d'étanchéité que celui utilisé pour les vis. 7. Procédez à un essai pour tester le matériel et visualiser les résultats. Si vous perdez le signal du fond à grande vitesse, ou si des interférences apparaissent à l’écran, essayez de faire glisser le support du transducteur vers le bas. Le transducteur se retrouve ainsi positionné plus profondément dans l’eau, et avec un peu de chance, il se trouvera au-dessous des turbulences à l’origine des interférences. Ne faites jamais descendre le support plus bas que le fond de la coque! Installation Sur Un Moteur A La Traîne (Trolling Motor) (concerne seulement les transducteurs à fréquence unique) 1. Fixez le support TMB-S au transducteur, comme l’illustre la figure suivante, en utilisant le matériel fourni avec le transducteur (remarque: la rondelle dentée est fournie avec le TMB-S.)
Utilisez des cordons en plastique (non fournis) pour attacher le câble du transducteur à l’arbre du moteur. Assurez-vous que le câble soit suffisamment détendu pour que le moteur puisse tourner librement. Acheminez le câble jusqu’au sondeur et le transducteur sera alors prêt à l’emploi.
Si vous ne visualisez pas de bons repérages de poissons à l’écran (arcs), il est possible que le transducteur ne soit pas parallèle au sol lorsque le bateau est à l’arrêt ou marche à vitesse très lente.
Si seule la deuxième partie de l’arc de repérage est visible (inclinaison vers le bas de gauche à droite), alors l’avant du transducteur est trop haut et doit être descendu. Si seule la première partie de l’arc de repérage est visible (arrière du signal, inclinaison vers le haut de gauche à droite), alors l’avant du transducteur est trop bas et doit être relevé. REMARQUE: Nettoyez périodiquement la surface du transducteur avec de l’eau et du savon pour retirer toute pellicule d’huile susceptible de se déposer. L’huile et la saleté qui peuvent se déposer à la surface du transducteur réduiront sa sensibilité et peuvent également altérer son fonctionnement. Préparation De L'Installation A L'Intérieur De La Coque Coques avec Matériaux Flottants

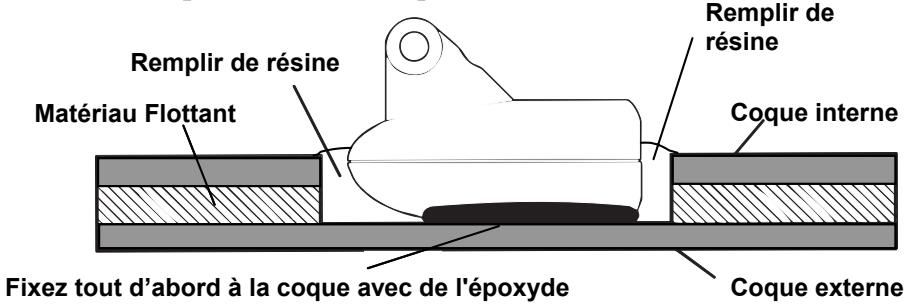

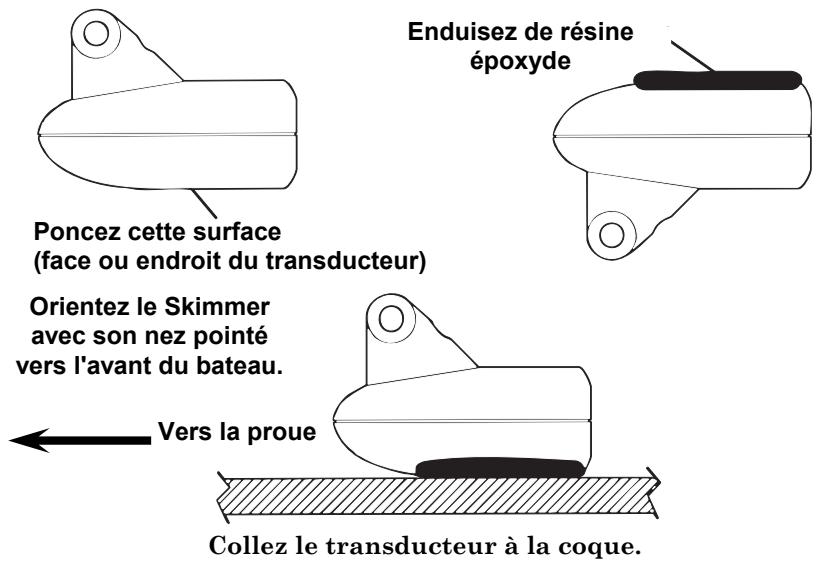

AVERTISSEMENT: Ne retirez aucun matériau de votre coque interne à moins d’en connaître sa composition. Un mauvais meulage ou découpage de votre coque peut entraîner de sérieux dégâts qui pourraient couler votre bateau. Contactez votre revendeur ou votre fabricant pour qu’il vous confirme les caractéristiques de votre coque. Remplir de résine
Fixez le transducteur à la coque avec de la résine époxyde et au niveau d’une portion compacte. Essais Déterminant le Meilleur Emplacement Pour l'Installation du Transducteur Dans l'idéal, le transducteur devrait être installé à proximité de l'arrière et le long de la ligne médiane. Cette position vous procurera les meilleurs résultats pendant les manoeuvres à grandes vitesses. 26
(grande vitesse) être besoin de quelqu'un pour vous aider à compléter ces étapes.) 1. Ancrez votre bateau dans une eau d'environ 30 pieds (10m) de profondeur. Ajoutez un peu d’eau au puisard de votre bateau. Branchez le transducteur au sondeur, allumez ce dernier, et maintenez le transducteur dans l'eau, par-dessus le bord du bateau. Ajustez la sensibilité et réglez les commandes jusqu’à ce qu’un second écho du fond soit visible à l’écran. (Vous devrez éteindre la Sensibilité Automatique, la Portée en Profondeur Automatique et l'ASP™. Essayez un réglage de la portée qui soit égal à deux ou trois fois la profondeur de l'eau. Plus le fond sera dur (rocheux), plus il sera facile d'obtenir un deuxième signal de fond.) Ne modifiez plus les commandes une fois qu’elles auront été réglées. Fond réel
écho de fond Exemple d'un deuxième signal de fond. L'appareil se trouve dans une eau de 30 pieds, avec une portée réglée à 80 pieds et une sensibilité fixée à 87 pourcent.
Si vous n'arrivez pas à obtenir un signal de fond convenable, essayez d'augmenter la sensibilité en trois ou cinq frappes sur le clavier, puis déplacez de nouveau le transducteur. Si vous trouvez un emplacement qui marche, marquez sa position et passez à l'étape 4. Si pour obtenir un bon signal vous avez augmenté la sensibilité en plus de cinq frappes sur le clavier, le transducteur devrait être installé à l'extérieur de la coque. Surtout si vous avez dû augmenter la sensibilité à son maximum pour obtenir un signal de fond correct. 4. La plupart des gens peuvent obtenir de bons résultats en suivants les étapes 1 à 3, par conséquent cette étape est facultative. Si vous êtes prêt à fournir un petit effort de plus pour vous assurer que la position que vous avez choisie marchera dans toutes les conditions, faites un essai alors que le bateau glisse à la surface de l'eau et observez le signal de fond. Vous devrez trouver un moyen de soutenir le transducteur pendant que vous réaliserez votre essai. (Une brique ou deux devraient suffire pour le maintenir en place.) 5. Lorsque vous êtes satisfait de l'emplacement obtenu, marquez sa position et procédez à l'installation du transducteur. Installation à l'Intérieur de la Coque Si vous installez le transducteur sur une coque possédant des matériaux flottants pris en sandwich à l'intérieur de la coque, reportez-vous au texte "Coques avec Matériaux Flottants." 1. Assurez-vous que la zone choisie soit propre, sèche et dépourvue d’huile ou de graisse. Poncez au papier de verre la surface dégagée de la coque et celle du transducteur. La zone poncée de la coque devrait être environ de 1-1/2 fois le diamètre du transducteur. La surface de la coque doit être bien plate de façon à ce que l’intégralité de la surface du transducteur soit en contact avec elle avant d'être collée. Après avoir poncé, nettoyez la coque et le transducteur avec de l'alcool à 90° pour retirer toutes les poussières. 28
époxyde Vers la proue
Utilisez uniquement la résine époxyde disponible chez LEI. Elle a été formulée spécialement pour convenir à ces procédures d'installation. D'autres types d'époxyde pourraient être trop fins ou ne pas sécher jusqu'à la bonne consistance convenant à une performance optimale du transducteur. 2. La résine époxyde consiste en l'époxyde elle-même et en un durcisseur. Sortez les deux composés du paquet et placez-les sur une assiette en carton. Mélangez parfaitement les deux composés ensemble jusqu'à ce que la mixture prenne une couleur et une consistance uniformes. Ne remuez pas trop vite car des bulles d'air pourraient se former dans l'époxyde. Après avoir mélangé, vous disposerez de 20 minutes pour compléter l'installation avant qu'il ne soit plus possible de travailler l'époxyde. Appliquez-en une fine couche (environ 1,5mm d'épaisseur) sur la face du transducteur comme illustré sur la figure précédente. Assurez-vous qu'il n'y ait pas de poches d'air dans la couche d'époxyde! Puis, appliquez le reste de l’époxyde sur la zone de la coque qui aura été poncée. 3. Enfoncez le transducteur dans l'époxyde, en le tournant dans un sens puis dans l'autre de façon à chasser toute bulle d'air présente sous sa surface. Cessez d'appuyer lorsque vous entrerez en contact avec la coque. Lorsque vous aurez terminé, la face du transducteur devra être parallèle à la coque, avec un minimum de résine époxyde présente entre la coque et le transducteur. 29
5. Une fois que l'époxyde aura séché, acheminez le câble jusqu'au sondeur et tout sera alors prêt à fonctionner.
Installation Optionnelle du Capteur de Vitesse Tous les appareils de cette série peuvent afficher la vitesse et la distance parcourue, mais seuls le LMS-525cDF est fourni avec un capteur de vitesse. Si vous souhaitez acquérir un capteur supplémentaire en option pour votre sondeur, reportez-vous aux Informations concernant la Commande d'Accessoires à la fin de ce manuel. Les instructions suivantes décrivent l’installation du capteur de vitesse. Les outils recommandés pour cette installation incluent : une perceuse, une mèche de diamètre 22mm (7/8"), une mèche de diamètre 3mm (1/8"), un tournevis. Le matériel requis comprend : 4 vis à bois en acier inoxydable #8 (2cm de long), un produit d'étanchéité de haute qualité marine utilisable au-dessus et en-dessous de la ligne de flottaison. Tout d'abord, choisissez un emplacement sur le tableau arrière de votre bateau pour l’installation du capteur où le débit de l’eau sera le plus régulier possible. N’installez pas le capteur derrière les membrures ou les virures. Celles-ci agissent sur la circulation de l’eau et pourraient créer des turbulences. Assurez-vous que le capteur restera immergé lorsque le bateau se déplacera à la surface de l'eau. Assurez-vous également que le capteur ne gênera pas le remorquage du bateau. Généralement, le capteur est installé à un pied (30 centimètres environ) de la ligne médiane du tableau. Après avoir déterminé l’emplacement idéal, placez le capteur sur le tableau. La partie inférieure du support doit se trouver au même niveau que le fond de la coque. En utilisant le capteur comme un patron, marquer l’emplacement des trous que vous percerez pour chaque vis (quatre trous, soit deux marques par fente). Percez des trous de 3mm de diamètre, un à chaque extrémité de chaque fente. Fixez le capteur à la coque à l’aide de vis à bois en acier inoxydable #8 (non fournies). Assurez-vous que le capteur soit au même niveau que le fond de la coque, serrez les vis et enduisez les d’un produit d'étanchéité de haute qualité marine au-dessus et en-dessous de la ligne de flottaison. 30
Vue de l'arrière montrant un bon emplacement pour l'installation du capteur de vitesse. Installation du capteur: vue de côté (à gauche) et vue arrière (à droite.)
Faites passer le câble du capteur à travers ou par dessus le tableau et acheminez-le jusqu’au sondeur. Si nécessaire, percez un trou dans la coque pour y faire passer le raccord du câble. La taille requise du trou sera de 22 mm (7/8"). ATTENTION: Si vous percez un trou destiné au passage du câble dans la coque, assurez-vous qu’il se situe au-dessus de la ligne de flottaison. Une fois l’installation terminée, bouchez convenablement le trou avec le même produit d'étanchéité que celui utilisé pour les vis. Le capteur est à présent prêt à l’emploi. Branchez-le à la prise sonar située au dos du sondeur et branchez le transducteur à la prise destinée au capteur de vitesse. Si vous avez des questions concernant l’installation de votre capteur, veuillez contacter votre revendeur maritime local.
Votre appareil est fourni avec un câble d'alimentation/de données qui se sépare en trois extrémités, chacune possédant plusieurs fils exposés. Le câble le plus épais à trois extrémités (blanche, rouge et noire) est la source d’alimentation de votre sondeur. Ce câble ne possède pas d’identification. 31
Le câble possédant quatre extrémités (bleue, jaune, orange et blindée) est un câble de données, marqué “RS-232 COMM.” Il permet l’utilisation d’un port de communication série. Celui-ci permettra à votre appareil d’échanger des données NMEA 0183 avec d’autres périphériques, tels qu’un autopilote, une radio DSC ou un ordinateur. Fils d’Alimentation du sondeur: blanc, rouge et noir Vers l'appareil Fils d’Alimentation NMEA 2000: rouge, noir et blindé Fils du câble de données: bleu, jaune, orange et blindé Câble d'Alimentation et de Données de cet appareil.
Il existe deux options principales de branchement, qui sont toutes deux illustrées dans les deux diagrammes suivants. Lisez attentivement les instructions qui suivent afin de déterminer quel branchement convient à votre appareil. Selon votre configuration, vous n'aurez peut être pas besoin d'utiliser tous les fils décrits plus haut. Attention: Tous les fils du câble d'alimentation/de données possèdent une extrémité dénudée pour faciliter leur installation. L'extrémité dénudée d'un fil non utilisé peut causer un court-circuit si elle demeure exposée. Pour éviter qu'un tel problème ne survienne, vous devriez isoler chaque extrémité exposée de manière individuelle – soit en utilisant des douilles isolantes ou en les enveloppant de scotch électrique isolant. (Coupez la partie exposée du fil avant d'en isoler l'extrémité.)

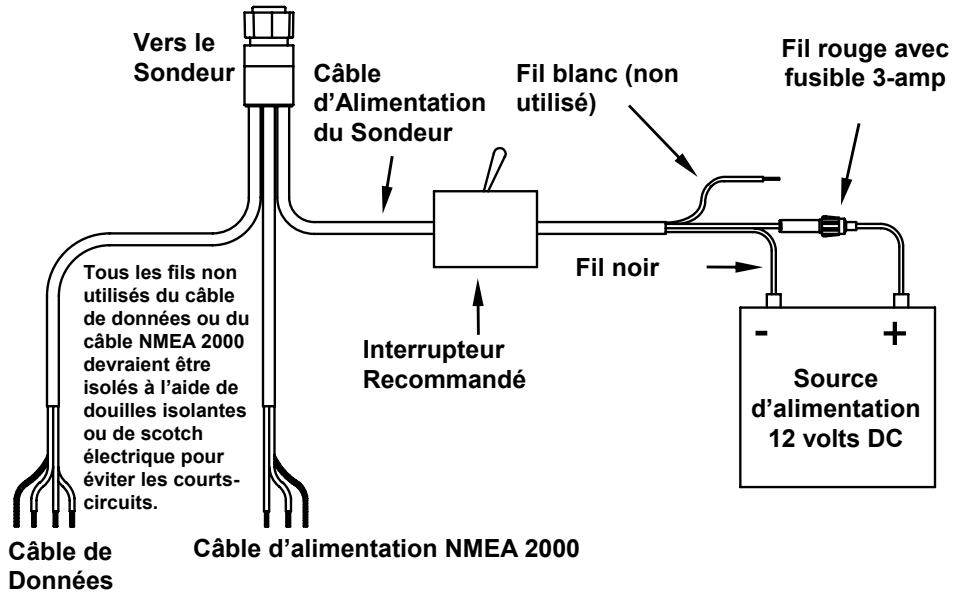

L'appareil est alimenté par une batterie de 12 volts DC. Reliez le câble d'alimentation (avec fusible de 3 ampères) à une barre accessoire ou d'alimentation. Si vous rencontrerez des problèmes d'interférences électriques, branchez le câble directement à une batterie mais assurez-vous d’installer un interrupteur en ligne. 32 Ce produit doit être indépendamment relié au fusible 3 Ampères fourni (ou équivalent), et cela même si vous utilisez une barre accessoire ou d'alimentation déjà munie d'un fusible. Si un dysfonctionnement se produit à l'intérieur de l'appareil, des dommages importants peuvent avoir lieu dans le cas où le fusible fourni ne serait pas utilisé. Comme avec tout appareil électrique, cet appareil peut être endommagé au point d'être irréparable et peut même blesser l'utilisateur s'il n'est pas convenablement relié à un fusible. Le manquement à l’utilisation d’un fusible de 3 ampères annulera votre garantie. Si possible, éloignez le câble d’alimentation de tout autre installation électrique du bateau, particulièrement celle du moteur. Cette précaution fournira une meilleure isolation aux interférences électriques. Si le câble n’est pas assez long, reliez-y un câble de calibre #18. Le câble d’alimentation est composé de trois fils, un blanc, un rouge et 33
Par exemple, si vous devez brancher le câble d’alimentation à la batterie ou à la barre d’alimentation, reliez une extrémité du portefusible directement à l'une de ces dernières. Ceci protégera à la fois le sondeur et le câble d’alimentation en cas de court-circuit. Cet appareil est équipé d’une protection à la polarité inverse. Il ne subira aucun dommage si les fils électriques sont branchés à l’envers. Cependant, l’appareil ne fonctionnera pas tant que les fils ne seront pas correctement branchés.
Sondeur Câble d’Alimentation NMEA 2000
2000 ne soit branché. Le câble d’alimentation NMEA 2000 doit être branché à une source d’alimentation même si le module GPS est le seul appareil NMEA 2000 que vous possédiez et que ce dernier est branché à la prise Réseau du sondeur. (Cependant, ne branchez jamais plusieurs 34
électrique pour éviter les courtscircuits.
être branché (avec le fusible de 3-amp fourni) à la borne positive (+) de la batterie. Les fils noir et blindé du câble d’alimentation du NMEA 2000 doivent tous les deux être branchés à la borne négative (-) de la batterie. AVERTISSEMENT: Le réseau NMEA 2000 est constamment en marche et utilise tout le temps du courant. Vous devrez connecter le câble d’alimentation NMEA à une source d’alimentation avec interrupteur de façon à pouvoir couper le courant et éteindre le réseau lorsque celui-ci ne sera pas utilisé. Le manquement au branchement et à l’utilisation d’un interrupteur aura pour effet de décharger votre batterie et pourra empêcher votre bateau de fonctionner.
Vous devrez choisir un emplacement pour l'installation de l'antenne offrant une vue claire et dégagée du ciel. Une fois le module installé, branchez-le à l'appareil. Le LGC-3000 peut communiquer avec votre appareil GPS soit directement (en utilisant le câble d'extension fourni) soit par l'intermédiaire d'un réseau NMEA 2000.
A bord d'une voiture, vous pouvez obtenir de bons résultats en plaçant simplement l'antenne externe sur le tableau de bord, à la base du parebrise. Un morceau de revêtement caoutchouté anti-adhérent aidera à la maintenir en place. Cette installation peut ne pas fonctionner correctement si vous possédez un pickup ou un camping-car avec une cabine avancée. Si la réception sur le tableau de bord est faible, déplacez simplement le module antenne vers un autre emplacement pour lui permettre d'accéder à une vue plus dégagée du ciel.
Un réseau est constitué d’un câble réseau (fédérateur) pré-installé et fonctionnel couvrant la longueur de votre bateau, déjà branché à une source d’alimentation et fermé de manière appropriée. Un tel réseau fournit des nœuds de connexion à divers emplacements sur votre bateau. Le réseau NMEA 2000 est similaire au réseau téléphonique d’une maison. Si vous décrochez un téléphone dans votre salon, vous pouvez entendre la personne utilisant le téléphone de la chambre. Lowrance et LEI vous fournissent tous les câbles dont vous aurez besoin pour créer un réseau NMEA 2000. Lowrance fournit des connecteurs en T et des extensions de câbles de manière à ce que vous puissiez ajouter des appareils n’importe où sur le réseau. Une fois que votre réseau sera fonctionnel, chaque capteur que vous y ajouterez sera accompagné de son propre connecteur en T pour une installation facile. Le réseau NMEA 2000 le plus simple est constitué d’un GPS ou sondeur/GPS accompagné du LGC-3000, d’un double connecteur en T, de deux terminateurs de 120 ohms et des câbles d’extension nécessaires à leur branchement. Le schéma suivant illustre le branchement d’un tel réseau.
Terminateur de 120 ohms Câble d’Extension

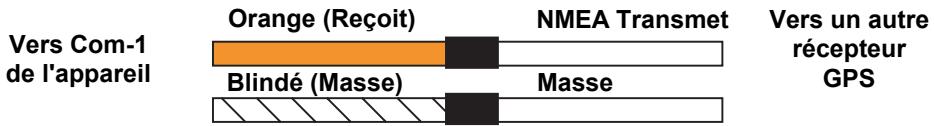

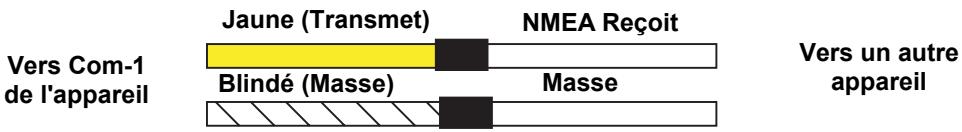

2000 pour plus de détails.) Branchement du NMEA 0183 (Câble de données) Pour échanger des données NMEA 0183, cet appareil possède un port de communication compatible NMEA 0183 version 2.0. Le Port Com un (Com-1) peut être utilisé pour recevoir des données GPS de format NMEA. Le port com peut également transmettre des données GPS dans le format NMEA vers un autre appareil. Les quatre fils utilisés par le port com sont combinés au câble d'Alimentation et au câble d'alimentation du NMEA 2000 pour former 38
Vers Com-1 de l'appareil

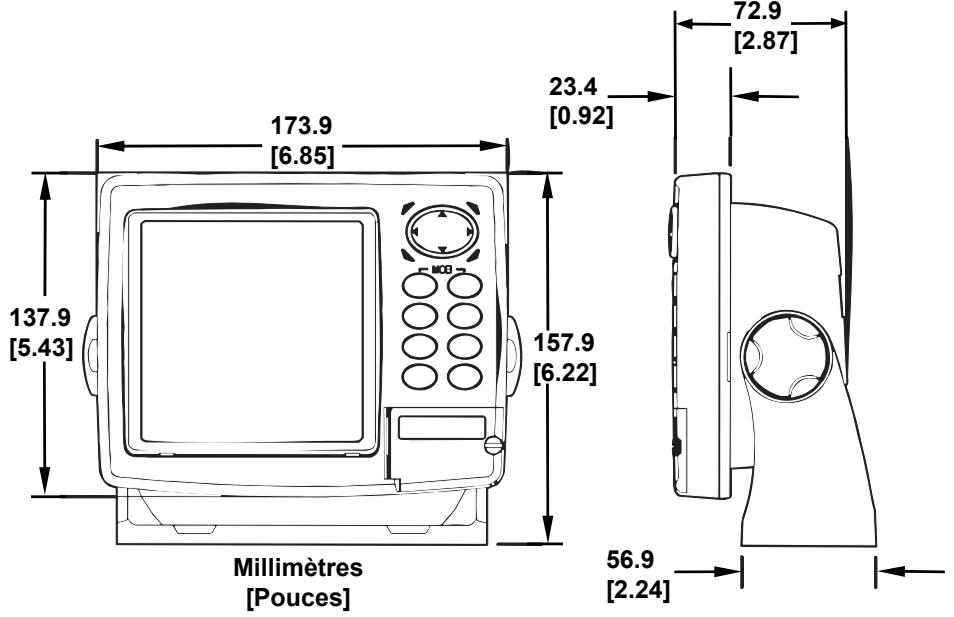

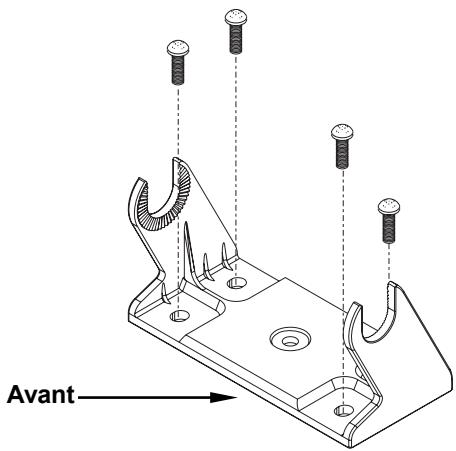

Si vous utilisez le support de suspension fourni, vous serez peut être intéressé par le système de montage R-A-M® en option. Il permet de convertir le support de suspension de l’appareil en un montage pivotant qui peut être utilisé sur le tableau de bord ou pour des installations en hauteur.
Installez l’appareil à un endroit pratique et accessible, et assurez-vous qu’il soit possible de l’incliner de façon à obtenir le meilleur angle de visibilité. Assurez-vous également qu'il y ait suffisamment de place derrière l'appareil pour pouvoir y relier les câbles d'alimentation et du transducteur, et les câbles du module antenne/récepteur GPS. Les orifices à la base du support permettent l’insertion de vis à bois ou de boulons. Au besoin, posez du contre-plaqué sur l’arrière des panneaux minces en fibre de verre pour renforcer le tableau de bord et bien fixer le matériel de montage.

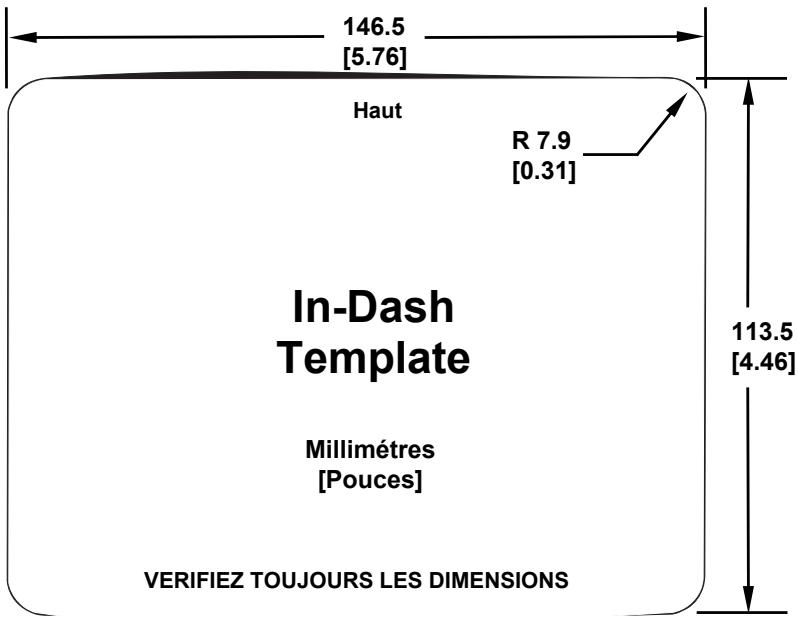

Installation dans le tableau de bord Vous pouvez installer l'appareil dans le tableau de bord avec le Kit Adaptateur pour Tableau de Bord FM-5 en option. Ce kit comprend le matériel de montage, un patron pour la découpe du tableau de bord et une feuille d'instructions, numéro 988-0147-43. 146.5 [5.76] Haut Le boîtier d'alimentation, le module antenne équipé d'un aimant et le transducteur portable en option élargissent les possibilités d'utilisation de votre appareil sonar/GPS. Ce système vous permet de transférer votre appareil d'un bateau vers une voiture, de l'installer dans un camping-car, à bord d'un avion ou dans tout autre véhicule sans avoir à réinstaller un second support de montage. Vous pouvez l'utiliser à bord de votre propre voiture ou bateau, puis l'apporter avec vous à bord du véhicule d'un ami. Le boîtier d'alimentation portable peut être utilisé avec huit piles alcalines de type "D" ou avec une batterie rechargeable et hermétique en option. Visitez notre site Internet pour obtenir une liste complète de tous les boîtiers d'alimentation portables disponibles à ce jour.
Illustration du X67C IceMachine™ .

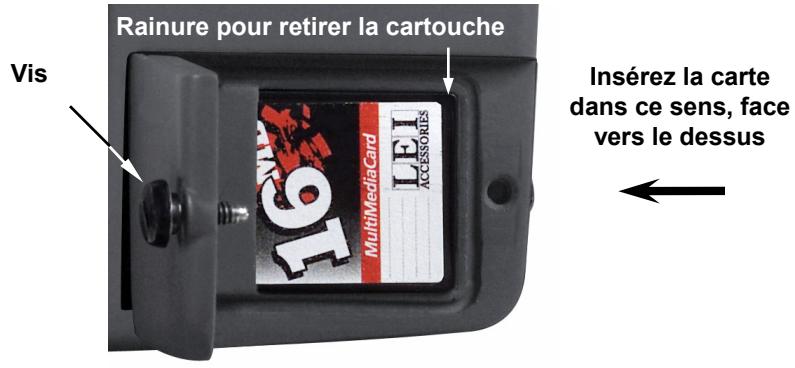

MMC ou SD pour le stockage des données. Ces supports solides de mémoire instantanée ont une taille avoisinant celle d’un timbre poste. Une carte SD est cependant légèrement plus épaisse qu’une carte MMC. Au moment de l’impression de ce manuel, les capacités disponibles de stockage des cartes MMC étaient les suivantes: 8 MB, 16 MB, 32 MB, 64 MB et 128 MB. Les capacités disponibles de stockage des cartes SD étaient de 8 MB, 16 MB, 32 MB, 64 MB, 128 MB, 256 MB et 1GB. Des cartes MMC supplémentaires sont disponibles chez LEI Extras; reportez-vous aux informations concernant la commande d'accessoires à la fin de ce manuel. Les cartes MMC et SD sont également disponibles chez de nombreux revendeurs d'électronique et d'appareils photos. L'emplacement prévu pour les cartes MMC se situe dans un compartiment au devant du boîtier. L'ouverture de ce compartiment se situe dans le coin inférieur droit du boîtier. La figure suivante illustre un gros plan de cette ouverture. Rainure pour retirer la cartouche Vis
16MB ici installée.
3. Refermez la porte et resserrez la vis avec votre pouce. Pour installer une carte MMC ou SD 1. Ouvrez la porte du compartiment. 2. Saisissez la carte MMC par le bas et insérez-la dans son compartiment. Utilisez ensuite votre ongle pour pousser le reste complètement à gauche, jusqu'à ce que la cartouche soit bien installée. 3. Refermez le compartiment et resserrez la vis avec votre pouce.
Lingette de Nettoyage Une lingette en microfibres ne laissant aucun résidu vous est fournie pour le nettoyage de l’écran de votre appareil. La lingette nettoie très bien les tâches d’eau, les salissures et les empreintes de doigts. Essuyez simplement l’écran à l’aide de la lingette — il n’est pas nécessaire de la mouiller ou de l’humidifier. Si l’écran est vraiment sale, vous pouvez utiliser un peu d’eau ou de nettoyant à vitres ou à lunettes ordinaire. Cependant, N’UTILISEZ AUCUN agent décapant ou autre produit abrasif. Si vous perdez la lingette ou qu’elle est très usée, vous pouvez la remplacer par un linge similaire en microfibres. Vous trouverez certainement ce type de linge en magasin. Attention: Des linges nettoyants autres que ceux en microfibres peuvent rayer l’écran. Des agents corrosifs ou autres nettoyants décapants rayeront également l’écran. Les dommages résultant d’un nettoyage non approprié ne seront pas couverts par votre garantie. Vous pouvez laver la lingette si cette dernière devient trop sale ou ne nettoie pas bien, mais n’utilisez pas d’adoucissant. Les adoucissants ruineront le pouvoir nettoyant de la lingette. Les accessoires pour le LMS-520c et pour le LMS-525cDF incluent des cartes MMC, des lecteurs de carte MMC et le logiciel de cartographie MapCreate™ pour votre ordinateur. Les lecteurs de cartes MMC sont disponibles pour port parallèle ou pour port USB. Deux boîtes de commutations sont disponibles pour cet appareil. Le boîtier SB-7X permet l'utilisation de deux transducteurs avec un seul 46
Si ces accessoires ne sont pas disponibles chez votre revendeur, reportez-vous aux informations relatives à la commande d'accessoires à la fin de ce manuel. Visitez notre site Internet pour obtenir une liste complète de tous les accessoires disponibles pour votre appareil.
Fonctionnement de Base du Sonar. Nous vous y présenterons une série de thèmes organisés étape par étape qui vous apprendront les bases du fonctionnement de votre sonar. REMARQUE: Lorsque vous allumerez l'appareil pour la première fois, l'Affichage Cartographique apparaîtra. Si vous préférez commencer par apprendre comment fonctionne le GPS, reportez-vous à la Section 6, Fonctionnement de Base du GPS.
Votre appareil est fourni avec une façade blanche protectrice qui s'enclenche sur le devant du boîtier. Cette protection est conçue pour être utilisée lorsque votre appareil et l'embarcation où il se trouve ne sont pas utilisés. AVERTISSEMENT: Lorsque l'appareil est monté dans une zone non protégée, tel qu'un poste de pilotage à découvert sur un bateau, la façade protectrice doit être retirée si le véhicule se déplace à grande vitesse. Y-compris lorsqu'un bateau est remorqué sur route ou autoroute. Sans quoi, la force du vent pourrait détacher la façade. 47
4. TOUCHES FLECHEES – Ces touches sont utilisées pour naviguer dans les menus, pour effectuer des sélections, pour déplacer les curseurs à l'écran du sonar et sur la carte, et pour entrer des données. 5. ENT/ICONS (Entrée & Icônes) – Cette touche vous permet de sauvegarder des données, de valider des valeurs et d’exécuter les commandes des menus. Elle est également utilisée pour créer des icônes de repérages. 6. EXIT – La touche Exit vous permet de revenir à l’écran précédent, d’effacer des données ou de sortir d’un menu. 7. WPT – (Waypoint) La touche Waypoint est utilisée pour sauvegarder ou pour réutiliser des waypoints (points de repère), pour rechercher des waypoints et pour accéder à la liste des waypoints. Cette touche permet également d'ouvrir les menus de recherche des Points d'Intérêts (POI) et prend part à certaines fonctions de navigation. 8. ZOUT – (Zoom Out) – Cette touche vous permet d'effectuer un zoom arrière. Sur l'Ecran du Sondeur, cette touche vous ramène à l'écran sondeur entier, affichant l'intégralité de la colonne d'eau, depuis la surface jusqu'au fond. Sur l'Ecran Cartographique, elle vous permet de visualiser une zone géographique plus importante à l'écran. Moins de détails sont visibles lorsque vous faites un zoom arrière. 9. ZIN – (Zoom In) – Cette touche vous permet d'effectuer un zoom avant. Sur l'Ecran du Sondeur, elle permet d'agrandir les signaux de poissons et le détail du fond. Sur l'Ecran Cartographique, elle vous permet de visualiser plus de détails dans une zone géographique plus réduite à l'écran.
Pour allumer l'appareil, appuyez sur PWR. Lorsque l'appareil est mis sous tension, l'Ecran Cartographique apparaît en premier. Pour passer à l'Ecran du Sondeur, appuyez sur PAGES, sélectionnez SONAR et appuyez sur ENT. Pour activer le rétro-éclairage, appuyez une nouvelle fois sur PWR. L'appareil dispose de trois niveaux de rétro-éclairage. Appuyez à plusieurs reprises sur PWR pour passer d'un niveau à un autre et pour éteindre le rétro-éclairage. 50

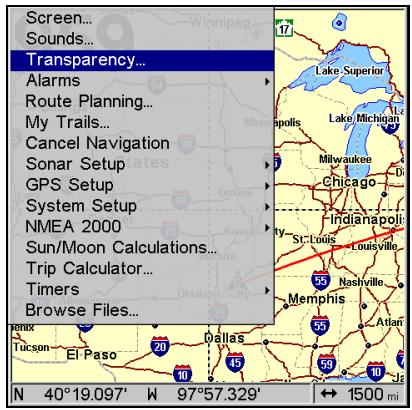

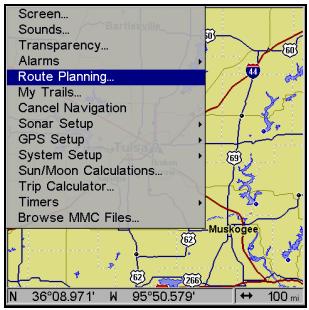

Vous pouvez accéder au Menu Principal depuis n'importe quel type d'affichage en appuyant sur MENU|MENU. Pour sortir du menu et retourner à l'écran principal, appuyez sur EXIT.

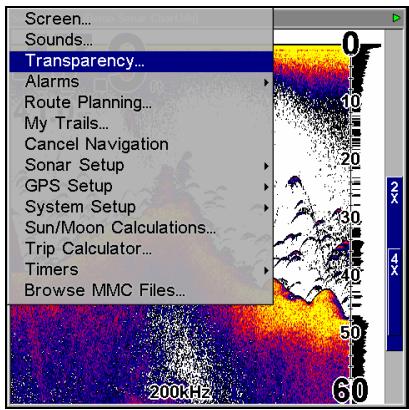

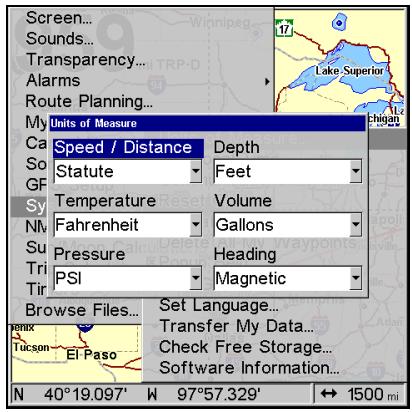

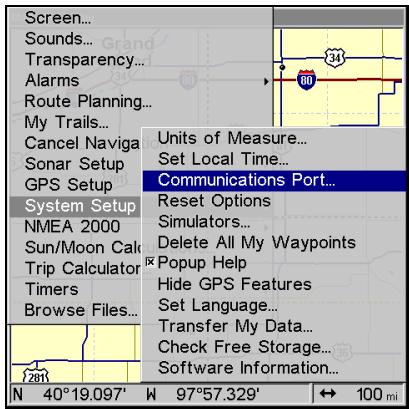

Screen (Ecran): modifie le contraste ou la luminosité de l’écran. Sounds (Sons): active ou désactive les sons émis par les touches et les alarmes, et permet également de régler le style de l’alarme. Transparency (Transparence): règle le niveau de transparence des menus. Alarms (Alarmes): active ou désactive les alarmes du GPS et du sonar et modifie les seuils des alarmes. Route Planning (Elaboration de Routes): utilisé pour planifier, visualiser ou naviguer le long d'un itinéraire. My Trails (Tracés): affiche, crée et supprime des tracés. Également utilisé pour naviguer le long d'un tracé ou pour ré-emprunter un tracé. Cancel Navigation (Annuler Navigation): désactive les diverses commandes de navigation. Utilisé pour stopper la fonction de navigation une fois que vous avez atteint votre waypoint de destination, un Point d'Intérêt ou un emplacement sur la carte; ou une fois que vous avez 51
Sonar Setup (Paramétrage Sondeur): permet de régler diverses options du sondeur. NMEA 2000: vous permet d’accéder à toutes les options de réglage du réseau NMEA 2000, y-compris la configuration des appareils appartenant au réseau. Pour plus d’informations, reportez-vous à la Section 10 : Menu NMEA 2000. Sun/Moon Calculations (Calcul Soleil/Lune): recherche les heures de levée et de coucher du Soleil et de la Lune. Trip Calculator (Calculateur du Trajet): affiche l'avancée du trajet et certaines statistiques. Timers (Chronomètres): contrôle le chronomètre, le compte à rebours et les réglages du réveil. Browse MMC Files (Parcourir Fichiers MMC): cette commande vous permet de visualiser la carte MMC installée dans l'appareil et les fichiers qu'elle contient.

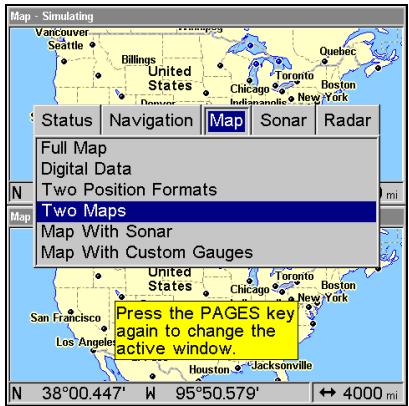

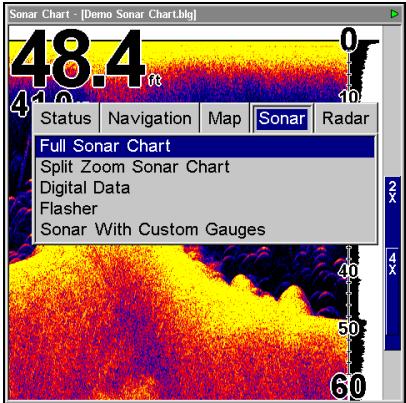

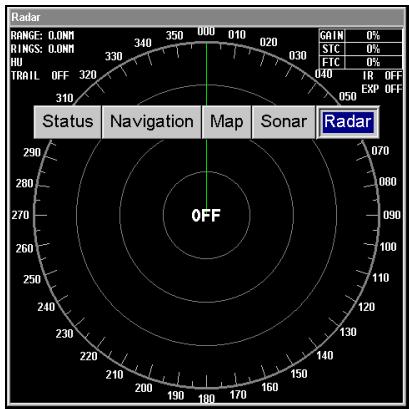

L'appareil possède quatre Modes d'Affichage représentant les quatre modes principaux de son fonctionnement. Ces affichages sont les suivants: l'Ecran d'Etat Satellite, l'Ecran de Navigation, l'Ecran Cartographique et l'Ecran du Sondeur. Vous pouvez accéder à ces types d'affichage en appuyant sur la touche PAGES, puis en utilisant les flèches ← → pour sélectionner un type d'Ecran. (Sortez du menu en appuyant sur EXIT.)
AVERTISSEMENT: Ne procédez à aucune navigation avec cet appareil tant que les nombres affichés à l'écran n’auront pas cessé de clignoter!

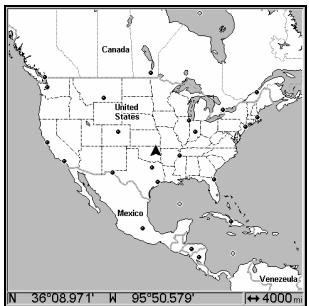

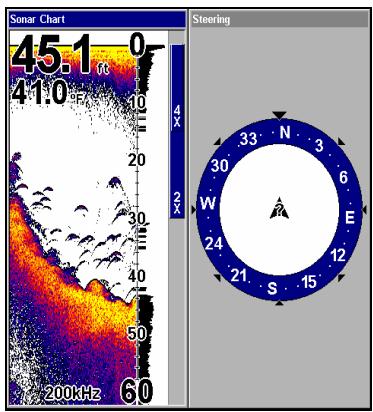

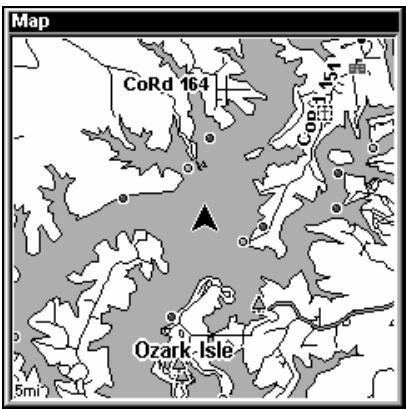

Ce mode d'affichage représente une fonction du GPS, mais propose également une option d'affichage du sonar accompagné de la boussole, ce qui vous permettra de connaître votre destination à tout instant tout en sachant ce qui se trouve sous votre bateau.
Cartographique et l'écran du Sondeur. Cette fonction est décrite à la Sec. 4, Options & Autres Fonctions du Sonar. 54

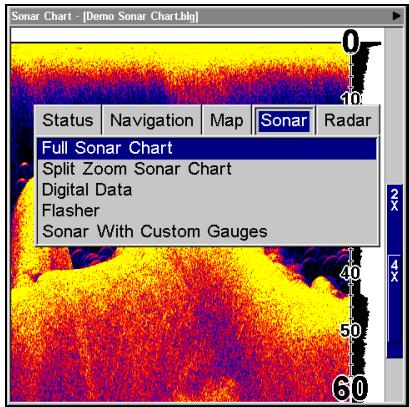

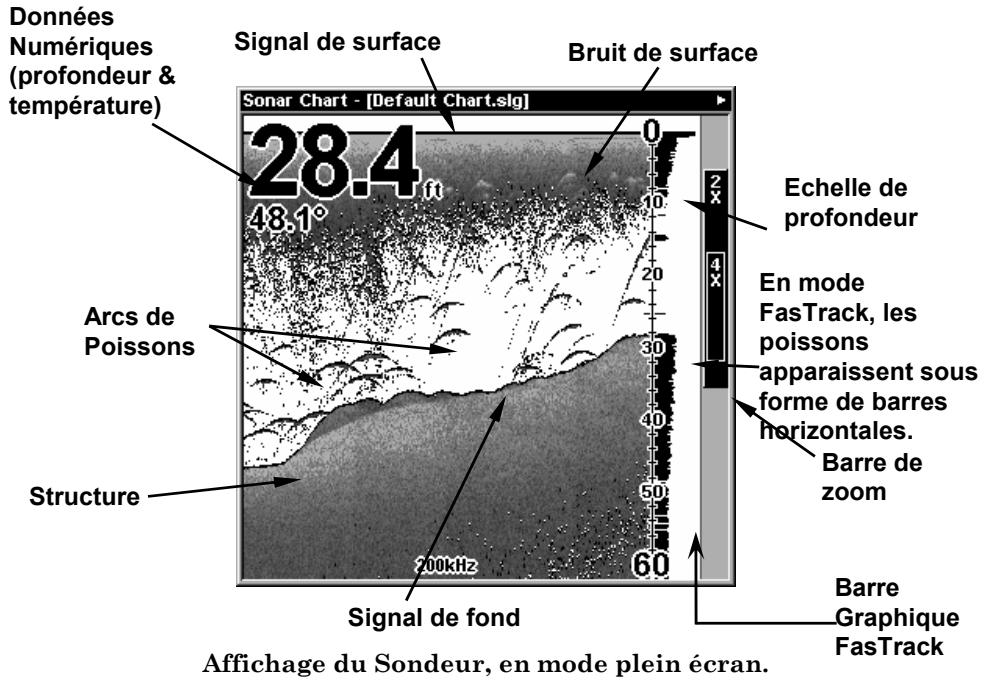

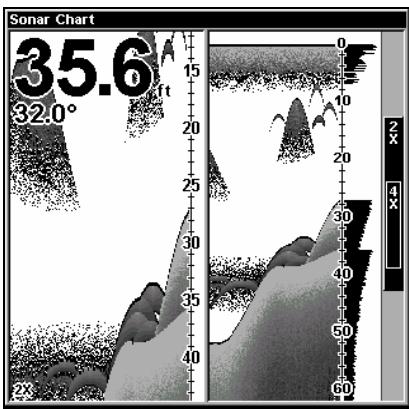

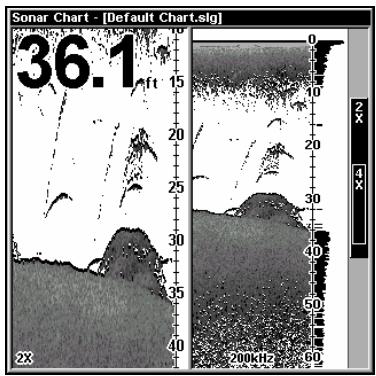

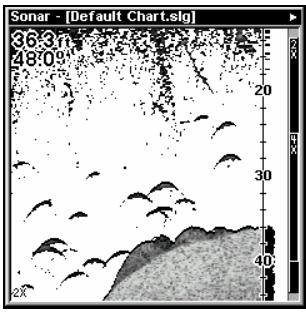

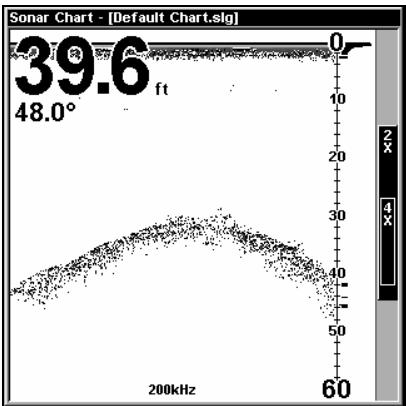

Ecran du Sondeur L'Ecran du Sondeur affiche le graphique du sondeur. Il s'agit d'une vue en "coupe transversale" de la colonne d'eau présente sous le bateau. L'image défile à l'écran, affichant les échos du sonar représentant les poissons, les structures et le fond. Pour accéder à l'Ecran du Sondeur: Appuyez sur PAGES, puis utilisez les touches → ou ← pour sélectionner SONAR (SONDEUR). (Sortez du menu en appuyant sur EXIT.) Le Menu des Affichages propose également quatre options d'affichage graphique dans la catégorie du Sondeur. Pour y accéder, appuyez sur PAGES|← ou → jusqu'à SONAR (SONDEUR)|↓ jusqu'au Nom de l'Option|EXIT. L'Ecran du Sondeur possède son propre menu, qui est utilisé pour des fonctions plus avancées et pour le réglage de diverses options. (Les Options et autres fonctions du Sonar sont traitées à la Sec. 4.) Pour accéder au menu de l'Ecran du Sondeur, appuyez sur MENU depuis l'Ecran du Sondeur.
FasTrack, les poissons apparaissent sous forme de barres horizontales. Barre de zoom
Base du Sonar 1. Appuyez sur la touche PWR pour allumer l’appareil. 2. L'Ecran Cartographique apparaît. Passez d'un mode d'affichage à un autre (Ecran Cartographique, Ecran d'Etat Satellite, Ecran de Navigation, Ecran du Sondeur) en appuyant sur PAGES|← ou → pour sélectionner le Nom de l'Affichage|EXIT. Affichez l'Ecran du Sondeur. 3. Si vous désirez travailler avec des données GPS, attendez jusqu'à e que l'appareil localise les satellites et calcule votre position actuelle. Lorsque l'appareil aura acquis une position, une tonalité sera émise et un message apparaîtra. 4. Une fois la position acquise (si désirée), rendez-vous à votre zone de pêche. Votre appareil affichera automatiquement la profondeur et la température de surface de l'eau au coin supérieur gauche de l'écran. Les réglages automatiques permettront une détection du fond, affiché dans la portion inférieure de l'écran. Le graphique du Sondeur plein écran défilera de droite à gauche, vous montrant ainsi ce qui se trouvera sous le bateau pendant que vous vous déplacerez sur l'eau. Vous pouvez modifier l'affichage en: Effectuant un zoom avant pour agrandir l'image pour plus de détails : appuyez sur ZIN. Effectuant un zoom arrière pour revenir au mode en plein écran: appuyez sur ZOUT. 5. Surveillez l'écran pour l'apparition de symboles de poissons (ou d'arcs, si la fonction de Fish I.D.™ est désactivée). Lorsque vous visualiserez des symboles de poissons ou des arcs, cela signifiera que vous aurez trouvé du poisson! Stoppez le bateau et mettez votre leurre ou votre amorce à l'eau à la profondeur indiquée à l'écran du sondeur. 6. Mesurez la profondeur du poisson en comparant les symboles ou les arcs de poissons à l'échelle de profondeur située à droite de l'écran. 9. Si vous dérivez à vitesse très lente ou si vous êtes ancré, vous ne vous déplacez pas suffisamment rapidement pour qu'un poisson retourne un signal significatif. Lorsque vous dérivez au-dessus d'un poisson, ou si un poisson traverse le cône de détection du transducteur, l'écho du poisson apparaîtra à l'écran sous forme d'une ligne droite en suspension entre la surface et le fond, lorsque la fonction Fish I.D. est désactivée. 10. Pour éteindre l'appareil, appuyez sur la touche PWR pendant trois secondes. 58
Comme vous pouvez le constater avec la consultation rapide de la page précédente, le fonctionnement de base du sonar est relativement simple, dès sa sortie de l'emballage. Si vous êtes débutant en matière de sonars, essayez de faire marcher l'appareil avec les réglages par défaut reçus à l'usine jusqu'à ce que vous soyez plus à l'aise et plus familier avec son fonctionnement. Quand vous apprendrez les bases, il y aura un réglage avec lequel vous souhaiterez peut être jouer un peu— la Sensibilité. La Sensibilité contrôle la capacité de l'appareil à recueillir les échos. Si vous souhaitez visualiser plus de détails, essayez d'augmenter progressivement la sensibilité. Il existe des situations où un encombrement trop important des détails apparaît à l'écran. Réduire la sensibilité peut permettre de diminuer cet encombrement et d'afficher les échos de poissons les plus forts, si des poissons sont présents. Lorsque vous modifiez les réglages de la sensibilité, vous pouvez visualiser la différence à l'écran pendant que l'image défile.
Ajuster la sensibilité en mode automatique revient au même que d’ajuster la vitesse d’une voiture en appuyant sur la pédale d’accélération lorsque le contrôleur de vitesse est en marche. Vous pouvez accélérer, mais lorsque vous relâchez la pédale d’accélération, le contrôleur de vitesse empêche automatiquement la voiture de descendre à une vitesse inférieure à la vitesse minimum fixée par le conducteur. Le mode automatique de votre appareil vous permettra d’augmenter la sensibilité jusqu’à 100 pourcent, mais il limitera votre sensibilité minimum. Cela vous empêchera de diminuer la sensibilité 60
Ajuster la sensibilité en mode Manuel revient au même que d’ajuster la vitesse d’une voiture dépourvue de contrôleur de vitesse – vous possédez un contrôle total sur la vitesse de la voiture. Le mode manuel de votre appareil vous permet de régler la sensibilité de 100 pourcent (maximum) à 0 pourcent (minimum). Selon la nature de l’eau et du fond, le signal de fond peut disparaître complètement de l’écran lorsque vous réduisez la sensibilité à environ 20 pourcent ou moins! Essayer d’ajuster la sensibilité à la fois en mode automatique et en mode manuel pour vous familiariser avec cette commande. Pour régler la Sensibilité: 1. Appuyez sur MENU|ENT. 2. La Barre de Contrôle de la Sensibilité apparaît. Appuyez sur ↓ pour diminuer la sensibilité; appuyez sur ↑ pour l'augmenter. Lorsque vous avez terminé de régler la sensibilité, appuyez sur EXIT. (Une tonalité est émise lorsque vous atteignez les niveaux maximum ou minimum de sensibilité.)
Si vous souhaitez régler la sensibilité en Mode Manuel, désactivez tout d’abord la Sensibilité Automatique : depuis l'Affichage du Sondeur, appuyez sur MENU|↓ jusqu'à AUTO SENSITIVITY (SENSIBILITE Pour restaurer les réglages par défaut

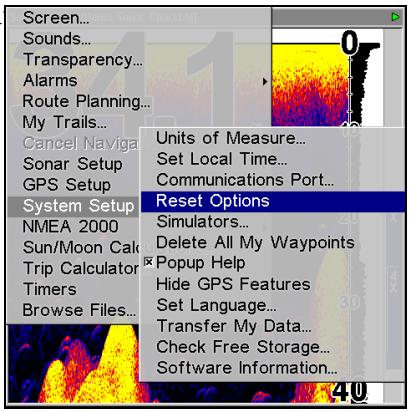

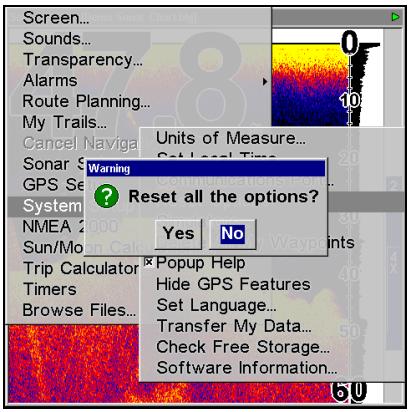

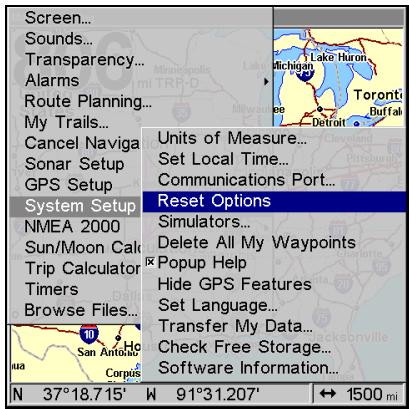

RESET OPTIONS (REINITIALISER LES OPTIONS)|ENT. 2. L'appareil vous demandera si vous souhaitez réinitialiser toutes les options. Appuyez sur ← pour YES (OUI)|ENT. Toutes les options seront réinitialisées, et l'appareil reviendra à l'Ecran Cartographique avec une portée de zoom de 4000 miles. (Toute sauvegarde des enregistrements sonars ou des données GPS demeurera intacte.) Symboles de Poissons contre Sondeur Plein Ecran Vous avez peut être remarqué que nous avons utilisé les arcs de poisson en mode plein écran pour notre exemple dans la consultation rapide, et non pas la fonction de symbole de poisson Fish I.D.™. Voici pourquoi: La fonction de Fish I.D. permet au novice de reconnaître plus facilement un signal provenant d’un poisson, lorsqu’il en voit un. Cependant, le repérage des poissons par les symboles uniquement est limité. Le microprocesseur de votre sondeur est incroyablement puissant, mais il peut être induit en erreur. Certains échos calculés comme étant ceux de poissons peuvent s'avérer être des branches d'arbre ou des tortues! Pour visualiser ce qui se trouve sous votre bateau avec un maximum de détails, nous vous recommandons de désactiver le Fish I.D. et d’apprendre à interprétez les arcs de poissons. La fonction de Fish I.D. est pratique lorsque vous ne vous trouvez pas à proximité de l’écran de votre sondeur. Vous pouvez dans ce cas activer le Fish I.D. et l’alarme. Quand un poisson passera sous votre bateau, vous pourrez ainsi l’entendre grâce à l’alarme! Le Fish I.D. peut également s’avérer très pratique lorsque vous désirez éliminer certains détails recueillis par votre appareil. Par exemple, des pêcheurs de la Baie de San Francisco visualisaient des nuages de "bruit", mais aucun arc de poisson. Quand un down rigger fut remonté, 62

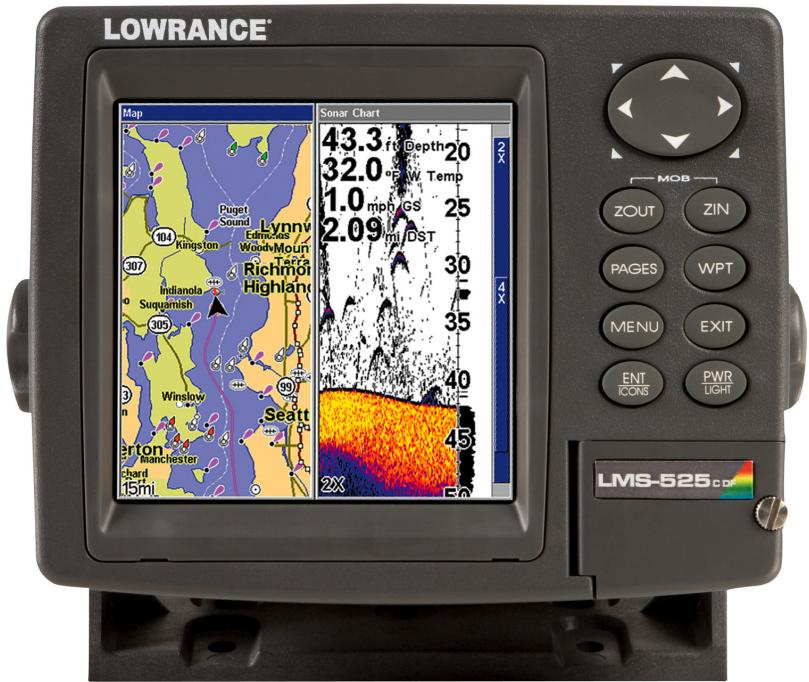

Autres Aides Gratuites La section concernant les options du sonar présente le Fish I.D., les alarmes de poisson et d'autres fonctions de manière plus détaillée. Si vous, ou un ami, avez accès à Internet, vous pouvez y apprendre davantage à interpréter ce que vous visualisez à l'écran de votre sondeur. Consultez notre site Internet, www.lowrance.com. Assurezvous de consulter notre Sonar Tutorial gratuit, qui inclue des illustrations animées et davantage d'images de retours sonars, toutes décrites en détail. Il existe même une version imprimable de ces travaux dirigés, disponible sur notre site Internet… tout ceci constitue un parfait supplément à ce manuel! Vous pouvez également télécharger une copie gratuite de notre logiciel Sonar Viewer. Cette application PC vous permet de rejouer n'importe quel enregistrement graphique du sondeur enregistré avec un sonar Lowrance. Ses fonctions incluent: •

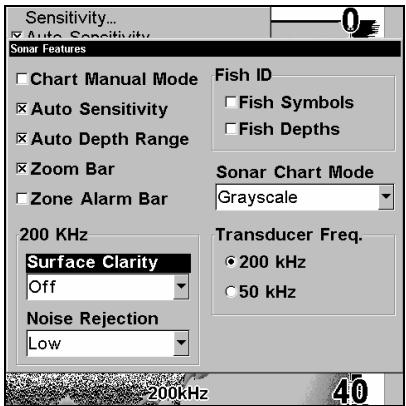

Fonctions du Sonar ASP™ (Advanced Signal avancé des signaux)
élevé. Vous pourrez parfois choisir de ne pas utiliser l’ASP. Ceci vous permettra de visionner tous les échos avant qu’ils ne soient traités par ce dispositif.
Rejet du Bruit (ASP) réglé au niveau par défaut le plus bas.

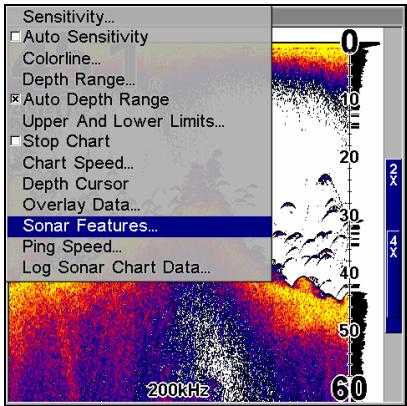

1. Depuis l'Ecran du Sondeur, appuyez sur MENU|↓ jusqu'à SONAR FEATURES (FONCTIONS SONDEUR)|ENT. 2. Appuyez sur ↓ jusqu'à NOISE REJECTION (REJET DU BRUIT)|ENT. 3. Appuyez sur ↓ ou ↑ pour sélectionner le réglage que vous souhaitez, puis appuyez sur ENT. 4. Pour revenir à l'écran principal, appuyez sur EXIT|EXIT.

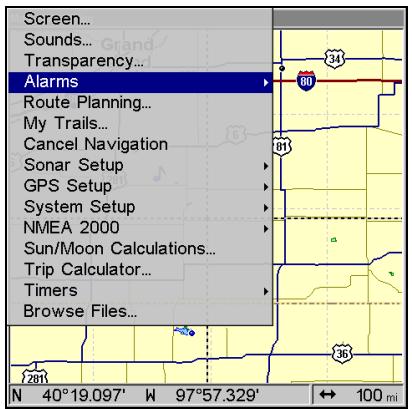

Cet appareil possède trois types d'alarmes différentes. La première est une Alarme de Poisson. Elle se déclenche lorsque la fonction de Fish I.D.™ détermine la présence d'un poisson. La seconde est une Alarme de Zone, qui consiste en une barre située sur le côté de l'écran. Tout écho qui apparaît à l'écran entre les limites inférieure et supérieure de cette barre déclenche une alarme. La dernière alarme est une Alarme de Profondeur, qui consiste en une alarme de haut-fond et en une alarme de profondeur. Seul le signal de fond déclenche cette alarme. Elle est utile pour le mouillage, pour alerter de la présence d'eaux peu profondes ou pour la navigation en eaux peu profondes. Alarmes de Profondeur Les alarmes de profondeur émettent une tonalité lorsque la profondeur du fond devient inférieure ou supérieure à la valeur fixée pour le déclenchement de l’alarme. Par exemple, si vous réglez l'alarme de hauts-fonds à 10 pieds, l'alarme se déclenchera lorsque le signal de fond se trouvera à moins de 10 pieds de profondeur. Elle continuera de sonner jusqu'à ce que le fond se trouve à plus de 10 pieds de profondeur. L'alarme de profondeur fonctionne de façon opposée. Elle se déclenche
Les deux alarmes de profondeur ne concernent que le signal du fond. Aucune autre cible ne peut les déclencher. Ces alarmes peuvent être utilisées simultanément ou individuellement.

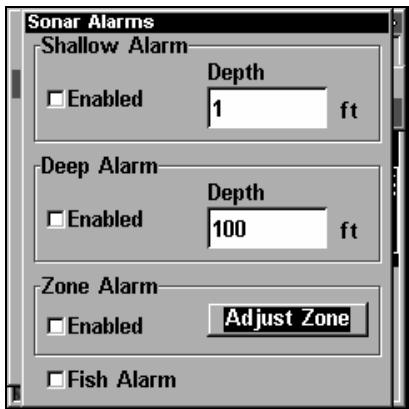

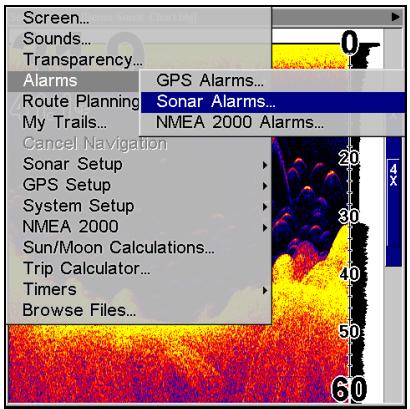

(à gauche). Menu des Alarmes du Sondeur (à droite). Pour régler et activer l'alarme de hauts-fonds: 1. Appuyez sur MENU|MENU|↓ jusqu'à ALARMS (ALARMES)|ENT|↓ jusqu'à SONAR ALARMS (ALARMES SONDEUR)|ENT.
3. Appuyez sur ↑ ou sur ↓ pour changer le premier chiffre, puis appuyez sur → pour passer au chiffre suivant et répétez ces étapes jusqu'à ce que la profondeur soit correcte, et appuyez sur ENT. Pour régler et activer l'alarme de profondeur (grands fonds): 1. Appuyez sur MENU|MENU|↓ jusqu'à ALARMS (ALARMES)|ENT|↓ jusqu'à SONAR ALARMS (ALARMES SONDEUR)|ENT.
4. Appuyez sur ← pour DEEP ALARM ENABLED (ACTIVEE)|ENT|EXIT|EXIT|EXIT. 5. Pour désactiver l'alarme, appuyez sur MENU|MENU|↓ jusqu'à ALARMS 67
L'alarme de Zone est déclenchée par le passage d'un écho dans la barre de zone, affichée à droite de l'écran. Pour régler et activer l'alarme de zone: 1. Appuyez sur MENU|MENU|↓ jusqu'à ALARMS (ALARMES)|ENT|↓ jusqu'à SONAR ALARMS (ALARMES SONDEUR)|ENT.
3. Pour régler la limite supérieure de l'Alarme de Zone, utilisez les flèches ← ou → pour sélectionner UPPER (LIMITE SUPERIEURE), puis appuyez sur ↑ ou sur ↓ pour déplacer l'extrémité supérieure de la barre jusqu'à la profondeur voulue. 4. Pour régler la limite inférieure de l'Alarme de Zone, utilisez les flèches ← ou → pour sélectionner LOWER (LIMITE INFERIEURE), puis appuyez sur ↑ ou sur ↓ pour déplacer l'extrémité inférieure de la barre jusqu'à la profondeur voulue. 5. Appuyez sur EXIT|← pour ZONE ALARM ENABLED (ALARME DE ZONE ACTIVEE)|ENT|EXIT|EXIT|EXIT. A présent, tout écho — poisson, fond,
(ALARMES)|ENT|↓ jusqu'à SONAR ALARMS (ALARMES SONDEUR)|ENT |↓ jusqu'à Alarmes du Sondeur et répétez les instructions des étapes 3 et 4 ci-dessus. Alarme de Poisson Utilisez l'alarme de poisson pour qu'une alarme audible et distincte soit émise lorsqu'un poisson, ou autre objet en suspension, sera détecté par la fonction de Fish I.D.™ (la fonction de Fish I.D. doit être activée pour que l'Alarme de Poisson fonctionne.) Une tonalité différente est émise pour chaque taille de symbole affiché à l'écran.
La petite case sur la gauche est vide, indiquant que ce type d'alarme n'est pas activé. Pour activer l'alarme de poissons: 1. Appuyez sur MENU|MENU|↓ jusqu'à ALARMS (ALARMES)|ENT|↓ jusqu'à SONAR ALARMS (ALARMES SONDEUR)|ENT.
0.1 mile pour exemple, si vous êtes ancré et que votre bateau se déplace de plus de 0.1 mile, un message d'alarme apparaîtra et une tonalité sera émise. 1. Pour régler une alarme, appuyez sur MENU|MENU|↓ jusqu'à ALARMS (ALARMES)|ENT|ENT. 2. Utilisez les flèches ↓ ↑ pour sélectionner la catégorie que vous souhaitez, puis appuyez sur ENT pour activer l'alarme (case cochée) ou pour la désactiver (case vide.) 3. Pour modifier les réglages de la distance, appuyez sur ↑ ↓ pour sélectionner la catégorie que vous désirez, puis appuyez sur →| ENT pour activer la boîte de dialogue de la distance. Utilisez les flèches ↑ ↓ pour changer le premier chiffre, puis appuyez sur → jusqu'au caractère suivant et répétez les mêmes étapes jusqu'à ce que la distance soit correcte. 4. Lorsque vous avez terminé tous vos réglages, retournez à l'écran principal en appuyant plusieurs fois sur EXIT.
Anchor Alarm – L'alarme de mouillage peut se déclencher même lorsque vous vous tenez immobile. Cela arrive généralement lorsque vous utilisez de très petites distances de déclenchement (inférieures à 0,05 mile/ 0,08km). 70
être pas en mesure de vous rapprochez suffisamment du premier point de repère pour que l'alarme d'arrivée se déclenche.

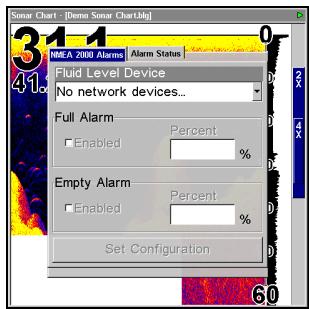

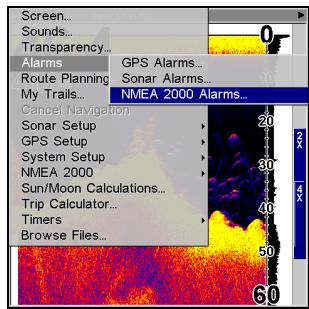

L’Alarme NMEA 2000 peut être réglée de manière à surveiller de multiples capteurs de Débit de Carburant EP-10 et de Niveau de Carburant EP-15. Vous pouvez régler une limite pour chaque alarme dans la fenêtre de Pourcentage leur correspondant. Les limites vous permettent de contrôler le déclenchement de l’alarme. Vous pouvez faire en sorte que l’alarme se déclenche lorsque le réservoir d’eau noire est rempli à 75 pourcent de sa capacité, ou bien encore, vous voudrez peut être être averti lorsque le niveau de carburant descendra en dessous de 30 pourcent de la capacité du réservoir. Pour accéder au menu des Alarmes NMEA 2000, appuyez sur MENU|MENU, sélectionnez ALARMS et appuyez sur ENT. Choisissez NMEA 2000 ALARMS et appuyez sur ENT. 1. Avec la fenêtre du Dispositif de Niveau du Carburant sélectionnée, appuyez sur ENT et utilisez les touches ↑ ↓ pour sélectionner le dispositif que vous souhaitez surveiller, puis appuyez sur ENT. 2. Pour activer l’Alarme d’état Plein, sélectionnez FULL ALARM ENABLED et appuyez sur ENT pour activer l’alarme (case cochée). Appuyez sur → jusqu’à la fenêtre de Pourcentage et appuyez sur ENT. Utilisez les touches ↑ ↓ pour sélectionner le premier chiffre, puis appuyez sur → pour passer au chiffre suivant. Lorsque vous aurez saisi le pourcentage voulu, appuyez sur ENT.
Alarmes (à droite.)
Vous devrez saisir ce pourcentage dans un moment. Par exemple, si vous estimez que le capteur donne une vitesse 10 pourcent plus rapide que la vitesse réelle, vous devrez entrer -10 dans la fenêtre d'étalonnage. Si le capteur donne une vitesse 5 pourcent plus lente que la vitesse réelle, alors vous devrez entrer +5 dans la fenêtre.

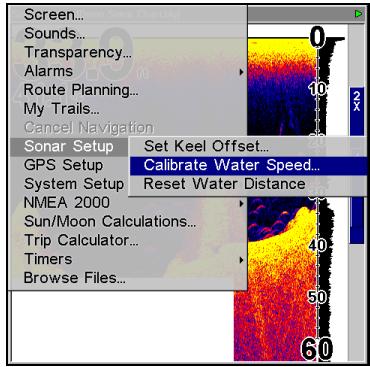

Réglage du Sondeur (à gauche). Fenêtre de saisie de l’Etalonnage de la Vitesse (à droite).
72 La vitesse à laquelle les échos défilent à l’écran est appelée vitesse de défilement. Elle est réglée par défaut à sa valeur maximum; nous vous recommandons de conserver ce réglage pour quasiment toutes les conditions de pêche. Vous devrez cependant peut être modifier la vitesse de défilement lorsque vous serez à l’arrêt ou à la dérive très lente. Vous pourrez parfois obtenir de meilleures images en réduisant la vitesse de défilement jusqu’à ce qu’elle soit égale à la vitesse à laquelle vous vous déplacez le long du fond. Si vous êtes au mouillage, que vous pêchez sur la glace ou depuis un quai, réglez la vitesse de défilement à 50 pourcent. Si vous dérivez lentement, essayer une vitesse de 75 pourcent. Lorsque vous êtes à l’arrêt et qu’un poisson entre dans le cône de détection du sonar, l’écho apparaît à l’écran sous la forme d’une longue ligne et non pas d’un arc. En réduisant la vitesse de défilement, la ligne se raccourcira et ressemblera davantage à un signal habituel.

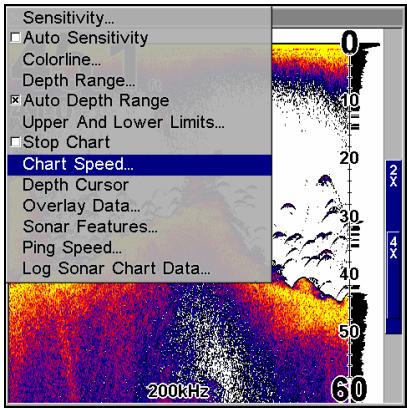

Défilement sélectionnée (à gauche). Barre de Réglage de la Vitesse de Défilement (à droite).
Pour changer la vitesse de défilement: 1. Depuis l'Ecran du Sondeur, appuyez sur MENU|↓ jusqu'à CHART SPEED (VITESSE DE DEFILEMENT)|ENT. 2. La Barre de Contrôle de la Vitesse du Graphique apparaîtra. Appuyez sur ↓ pour diminuer la vitesse de défilement; appuyez sur ↑ pour l'augmenter. 3. Lorsque vous aurez terminé, appuyez sur EXIT.

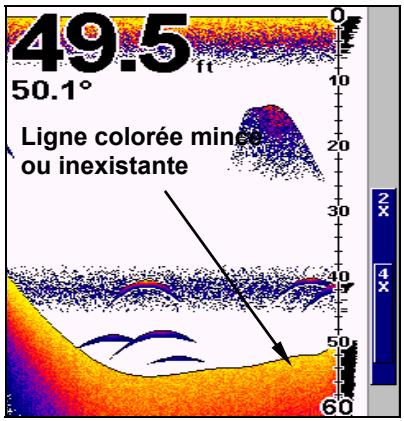

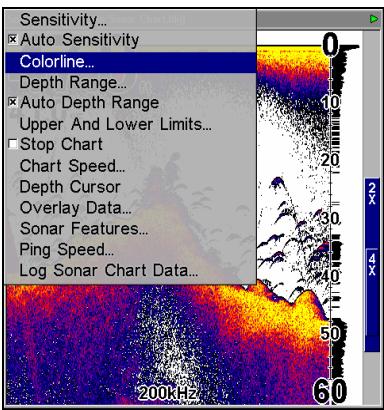

Colorline permet de distinguer les échos faibles des échos prononcés. Cette fonction fait apparaître en couleurs vives les cibles excédant une valeur donnée. On peut ainsi différencier un fond dur d'un fond mou. Un fond mou, boueux ou couvert d'herbes, par exemple, renvoie un signal faible accompagné d'une étroite ligne colorée (bleu foncé nuancé de rouge ou d'un peu de jaune.) Puisque les poissons font partie des échos les plus faibles, ils apparaissent la plupart du temps sous forme d'arcs bleus. Un fond dur, ou une autre cible relativement dure, retourne un signal fort engendrant une ligne vivement colorée et plus large (jaune rougeâtre ou jaune vif.) Si vous visualisez deux signaux de même intensité, l’un avec une couleur allant du rouge ou jaune et l'autre sans, la cible accompagnée de la couleur la plus vive (jaune) renvoie l’écho le plus fort. On peut ainsi distinguer les herbes des arbres sur le fond, ou les poissons des structures. Colorline est ajustable. Familiarisez-vous avec votre appareil pour déterminer le réglage de la bande colorée qui vous conviendra le mieux.
Couleur sélectionnée (à gauche). Barre de contrôle de la Ligne de Couleur (à droite).
2. La Barre de Contrôle de la Ligne de Couleur apparaît. Appuyez sur ↓ pour diminuer l'intensité de la Ligne de Couleur ou sur ↑ pour l'augmenter. 3. Lorsque vous avez terminé, appuyez sur EXIT.
Colorée Le curseur de profondeur consiste en une ligne horizontale possédant à son extrémité droite une fenêtre affichant la profondeur numérique. Les nombres s'affichant dans la fenêtre représentent la profondeur du curseur. Ligne du curseur
Profondeur sélectionnée (à gauche). Curseur de profondeur activé (à droite). La ligne indique 34,64 pieds de profondeur.
3. Pour effacer le curseur de profondeur de l'écran, appuyez sur EXIT.
Lors de la mise sous tension initiale, le signal de fond est automatiquement affiché dans la portion inférieure de l'écran. Cette fonction, appelée Portée Automatique, fait partie des fonctions automatiques de l'appareil. Cependant, suivant la profondeur du fond et la portée actuelle, vous aurez la possibilité de régler la portée à une profondeur différente.

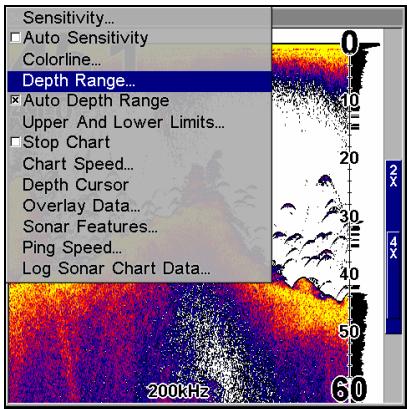

Profondeur sélectionnée (à gauche). Echelle de Réglage de la Portée en Profondeur (à droite).
(ECHELLE DE PROFONDEUR)|ENT. 2. L'Echelle de Contrôle de la Portée en Profondeur apparaît. Appuyez sur ↑ ou sur ↓ pour sélectionner une portée en profondeur différente. Une barre bleue surligne votre sélection. Les nombres apparaissant en couleur claire ne peuvent pas être sélectionnés. 3. Lorsque la nouvelle portée est sélectionnée, appuyez sur EXIT pour sortir du menu. 76
Lorsque l'appareil se trouve en mode manuel, vous possédez un contrôle total sur l'échelle de profondeur. Il existe 16 portées en profondeur, allant de 5 pieds à 4000 pieds. Pour passer au Mode Manuel de Portée en Profondeur:
AUTO DEPTH RANGE (ECHELLE PROFONDEUR AUTO.)|ENT. 2. Appuyez sur ↑ pour DEPTH RANGE (ECHELLE DE PROFONDEUR)|ENT et l'Echelle de Contrôle de la Portée en Profondeur apparaîtra. 3. Appuyez sur ↓ ou sur ↑ pour sélectionner une portée en profondeur différente. Une barre bleue horizontale mettra en évidence la portée sélectionnée. 4. Lorsque la nouvelle portée sera sélectionnée, appuyez sur EXIT pour sortir du menu. Répétez ces étapes pour activer la Portée en Profondeur Automatique. REMARQUE: La capacité de sondage en profondeur du sonar dépend de la nature de l'eau et du fond, de l'installation du transducteur, ainsi que d'autres facteurs.

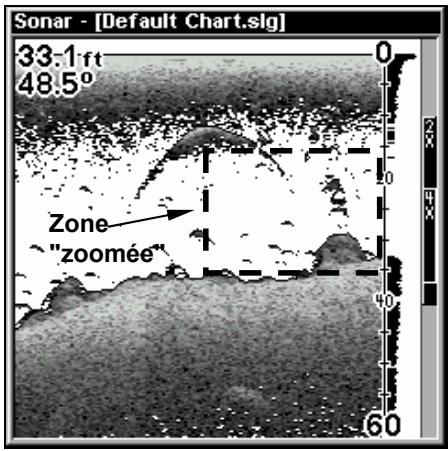

à l'écran en utilisant la fonction des limites supérieure et inférieure. Elle vous permet de choisir les limites haute et basse de la portée en profondeur affichées à l'écran, à condition qu'il y ait au moins 10 pieds d'eau entre la limite supérieure et la limite inférieure. Par exemple, une portée comprise entre 12 et 34 pieds pourrait être utilisée. Changer les limites supérieure et inférieure vous offre un contrôle beaucoup plus important sur la portée en profondeur. Cette fonction vous permet de "zoomer" l'affichage d'un nombre de façons quasiment illimité. Presque tous les segments de la colonne d'eau, de la surface jusqu'au fond, peuvent être visualisés.

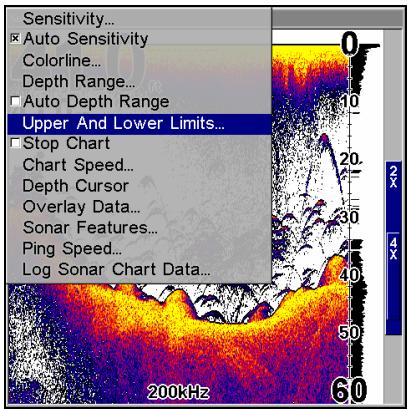

Inférieure sélectionnée (à gauche). Menu des Limites du Graphique du Sondeur, avec la Limite Supérieure sélectionnée (à droite).
1. Depuis l'Ecran du Sondeur, appuyez sur MENU|↓ jusqu'à UPPER AND LOWER LIMITS (LIMITES SUPERIEURE ET INFERIEURE)|ENT. Le menu des Limites du Graphique du Sondeur apparaît, avec la Limites Supérieure sélectionnée. 2. Pour régler la limite supérieure, appuyez sur ENT. Utilisez les flèches ↑ ou ↓ pour changer le premier chiffre, puis appuyez sur → pour passer au chiffre suivant et répétez ces étapes jusqu'à ce que la profondeur soit correcte, puis appuyez sur EXIT. 3. Pour régler la limite inférieure, appuyez sur ↓ jusqu'à LOWER LIMIT (LIMITE INFERIEURE)|ENT. Utilisez les flèches ↑ ↓ pour changer le premier chiffre, puis appuyez sur → pour passer au chiffre suivant et répétez ces étapes jusqu'à ce que la profondeur soit correcte, puis appuyez plusieurs fois sur EXIT.
"plus" utile pour la pêche à l'état stationnaire.

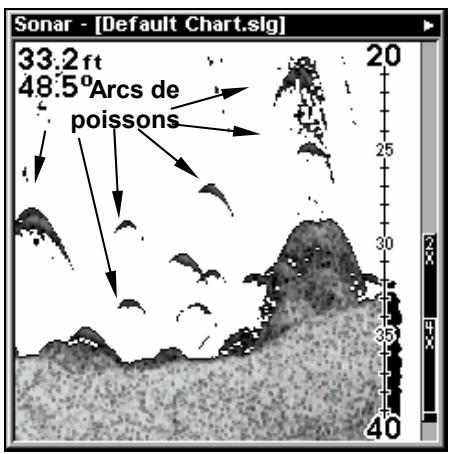

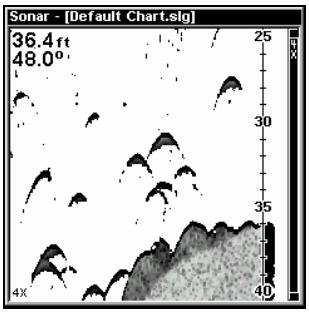

Arcs de Poissons En mode FasTrack, les arcs de poissons apparaissent sous forme de barres horizontales.
Ecran du Sondeur montrant le FasTrack.
Quoique sophistiqué, le micro-ordinateur du sondeur peut être induit en erreur. Il ne peut pas faire la distinction entre le poisson et d'autres objets en suspension tels que des tortues, des flotteurs submergés, des bulles d’air, etc. Les grosses branches isolées sont pour le Fish I.D. les objets les plus difficiles à distinguer des poissons. Il est possible que vous visualisiez des symboles Fish I.D. à l’écran alors qu’il n’y a en réalité aucun poisson présent. L’inverse est également possible. Les illustrations de la page suivante montre comment le Fish I.D. peut réellement manquer des poissons qui sont présents. Cela signifie-t-il que le dispositif ne fonctionne pas ? Non – il interprète simplement les retours de signaux de manière spécifique afin de faciliter la lecture à l’écran. Rappelez-vous : le Fish I.D. est un des 80
Utilisez l’appareil avec et sans le Fish I.D. pour vous familiarisez avec ce dispositif. Le Fish I.D. est désactivé par défaut sur cet appareil.
Les figures 1A et 2A illustrent l'Ecran du Sondeur en mode normal (à gauche). Les figures 1B et 2B (à droite) illustrent les mêmes scènes sousmarines avec le Fish I.D. activé. Remarquez comment les arcs sont remplacés par des symboles illustrant des poissons.

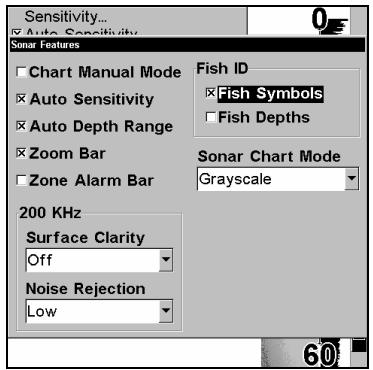

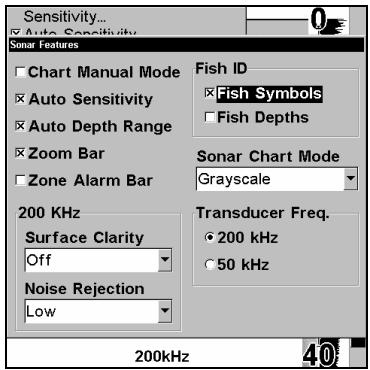

1. Depuis l'Ecran du Sondeur, appuyez sur MENU|↓ jusqu'à SONAR FEATURES (FONCTIONS SONDEUR) |ENT. 2. Appuyez sur → jusqu'à FISH SYMBOLS (SYMBOLES DES POISSONS) |ENT|EXIT|EXIT. Pour désactiver le Fish I.D., répétez les instructions de l'étape 2.
La fonction de FishTrack™ indique la profondeur du poisson lorsqu’un symbole apparaît à l’écran. Ceci vous permet de mesurer avec précision la profondeur des cibles. Cette fonction n'est disponible que lorsque la fonction de Fish I.D. est activée. La fonction de FishTrack est désactivée par défaut. 82 (Remarque: Ces instructions activeront simultanément les fonctions de FishTrack et de Fish I.D.) 1. Depuis l'Ecran du Sondeur, appuyez sur MENU|↓ to SONAR FEATURES

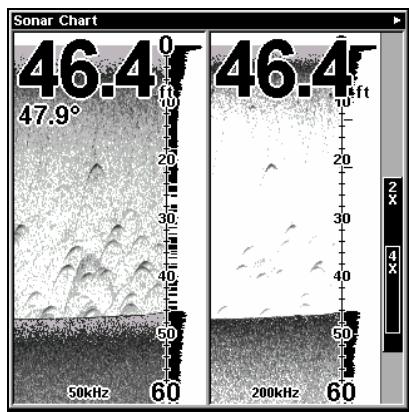

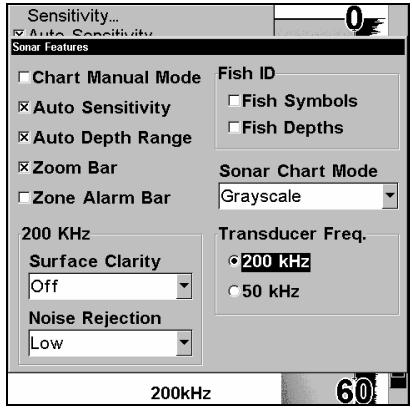

Le transducteur LMS-525cDF peut fonctionner à la fois avec des fréquence de 200kHz et de 50kHz. La fréquence de 200kHz offre un cône de détection de 12° et la fréquence de 50kHz offre un cône de détection de 35°. La fréquence utilisée par défaut est de 200kHz, ce qui est le mieux adapté à une utilisation en eau peu profonde (300 pieds environ ou moins). Cette fréquence est la meilleure dans environ 80 pourcent des cas d'utilisation pour pêche sportive en eau douce ou salée. Lorsque 83
Le transducteur 200kHz vous procurera de meilleurs détails et une meilleure définition, mais une pénétration réduite en profondeur. Le transducteur 50kHz offrira une lecture plus en profondeur, mais un peu moins de détails et une moins bonne définition. (Rappelez-vous que tous les sonars offrent généralement une meilleure lecture en profondeur dans une eau douce plutôt que dans une eau salée.) Il existe une exception à ces règles générales. Certains pêcheurs sur lacs d’eau douce (ou sur l’océan) utilisant des downriggers aiment visualiser ces derniers à l’écran de leur sondeur. Dans ce cas, vous observerez qu'une fréquence de 50kHz sera généralement utilisée car le cône de détection plus large permet aux pêcheurs de visualiser leur leurre.
1. Depuis l'Ecran du Sondeur, appuyez sur MENU|↓ jusqu'à SONAR FEATURES (FONCTIONS SONDEUR)|ENT. 2. Appuyez sur →|puis sur ↓ jusqu'à 50 KHZ|ENT. 3. Appuyez sur EXIT|EXIT pour sortir du menu. Pour passer à la fréquence de 200 kHz: 1. Depuis l'Ecran du Sondeur, appuyez sur MENU|↓ jusqu'à SONAR FEATURES (FONCTIONS SONDEUR)|ENT. 2. Appuyez sur →|puis sur ↓ jusqu'à 200 KHZ|ENT. 3. Appuyez sur EXIT|EXIT pour sortir du menu. 84
Reportez-vous au paragraphe concernant la Vitesse de "Ping", qui contrôle la fonction d'HyperScroll. Si une carte MMC est installée dans votre appareil, les données sonar affichées à l'écran peuvent y être sauvegardées. Ces enregistrements peuvent ensuite être rejoués n'importe quand (pour savoir comment lire un enregistrement graphique, reportez-vous au paragraphe concernant le Simulateur du Sondeur). Si vous possédez un ordinateur et un accès Internet, visitez notre site, www.lowrance.com, et téléchargez gratuitement notre Sonar Viewer et l'émulateur correspondant à votre appareil. Ces programmes vous permettront de rejouer vos enregistrements sonars sur votre ordinateur.

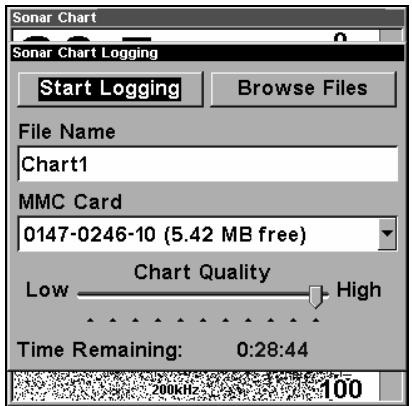

Données Graphique du Sondeur sélectionnée (à gauche). Menu d'Enregistrement du Graphique Sondeur (à droite), avec la commande de Début de l'Enregistrement sélectionnée. Le menu indique que la MMC possède 5,42 MB d'espace disponible, ce qui permettra d'enregistrer le graphique du sondeur pendant 28 minutes et 44 secondes.
1. Appuyez sur MENU|↓ jusqu'à LOG SONAR CHART DATA (ENREGISTRE DONNEES IMAGE SON)|ENT. 2. Pour enregistrer des données en utilisant les réglages par défaut, appuyez sur ENT. Le menu disparaîtra et la barre titre de l'Ecran du Sondeur affichera le nom du fichier que vous enregistrerez. Des messages d'avertissement apparaîtront lorsque le temps d'enregistrement sera presque écoulé. REMARQUE: Vous pouvez modifier n'importe quel réglage en utilisant les touches fléchées pour sélectionner des commandes différentes. Sélectionnez FILE NAME (NOM DU FICHIER) si vous souhaitez changer son 85
ENT. Reportez-vous au paragraphe concernant la fonction de Traitement Avancé des Signaux (ASP) plus haut dans cette section.
Sur tous les types d'Affichage, excepté l'Ecran d'Etat Satellite, vous avez la possibilité de choisir des données GPS ou des données navigation supplémentaires à afficher sur votre écran à l'aide de la commande de Superposition de Données. Par exemple, si vous avez oublié votre montre chez vous, vous pouvez choisir d'afficher l'heure locale en haut de votre carte. Ou bien encore, si vous souhaitez avoir plus de détails sur votre itinéraire et sur votre parcours, vous avez la possibilité d'afficher votre orientation, votre trajectoire, votre vitesse moyenne et la longueur de votre trajet. Les diverses données disponibles sur votre appareil sont divisées en catégories dans le menu des Données de Superposition. Ces catégories comprennent les Données GPS, les Données de Navigation, un Calculateur de Trajet, l'Heure, les Données du Sondeur et des Donnés Diverses. Vous pouvez sélectionner des données depuis n'importe laquelle de ces catégories, dans l'ordre et la combinaison de votre choix – l'arrangement en diverses catégories a pour seul but de faciliter votre recherche.

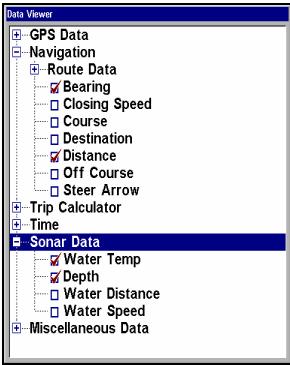

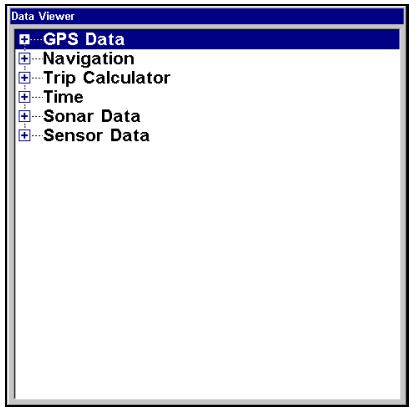

En sélectionnant le nom d'une catégorie et en appuyant sur ENT, vous pourrez visualiser son contenu, et ainsi choisir l'une ou plusieurs des données qu'elle contient. Une catégorie ouverte (c'est-à-dire accompagnée d'un signe "–") peut être refermée. Sélectionnez simplement son nom et appuyez sur ENT.

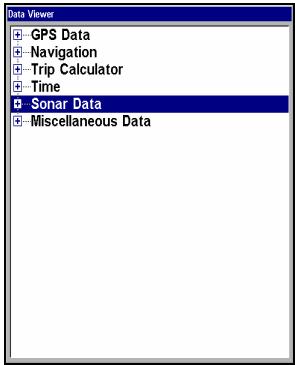

Sonar Data (Données du Sondeur) ici ouverte (à droite).
4. Une fois le type de données sélectionné, appuyez sur ENT pour l'activer ou pour le désactiver. Si vous l'activez, le type de donnée choisi apparaîtra alors en haut de votre écran. Chaque type d'Ecran possède un nombre limité de données que vous pouvez afficher avec la commande de Superposition de Données. 5. Une fois que vous aurez effectué tous les changements que vous désiriez, appuyez sur EXIT|EXIT pour revenir à votre écran principal.

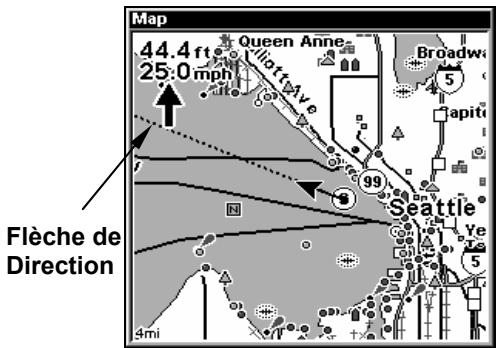

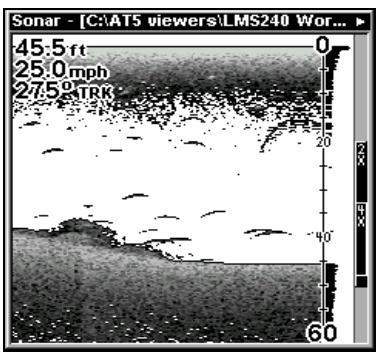

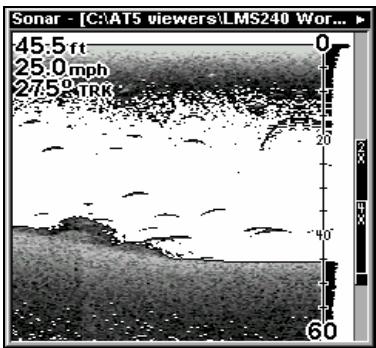

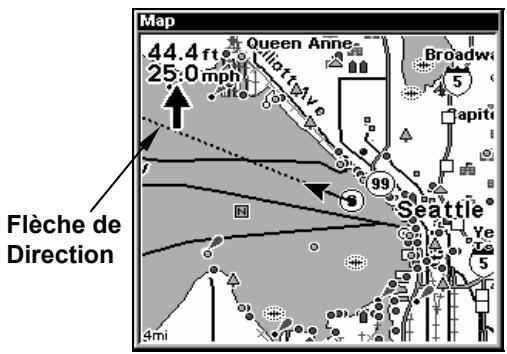

Cette exemple illustre la Profondeur, la Vitesse au Sol et la Flèche de Direction. Remarquez que la Flèche de Direction pointe toujours directement vers la destination à laquelle vous vous rendez. Dans ce cas, le bateau se dirige vers le nord-ouest à 275º. Puisque le barreur se trouve sur sa trajectoire, la Flèche de Direction pointe droit devant. Si le bateau déviait de sa trajectoire, la flèche indiquerait la direction à suivre pour récupérer la trajectoire conduisant à la destination. Ecran du Sondeur avec les Données de Superposition activées (à droite). Cet exemple montre la Profondeur, la Vitesse au Sol et la Direction suivie par le bateau.

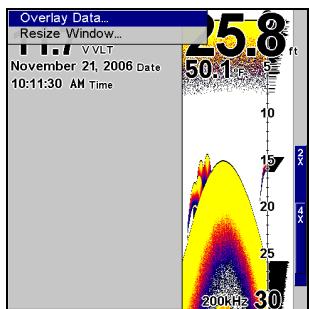

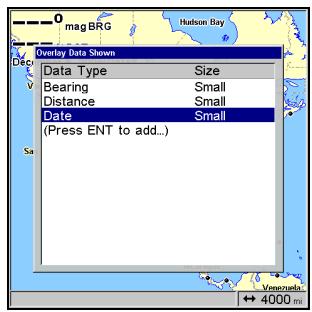

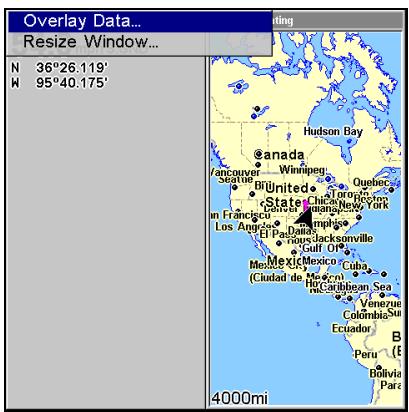

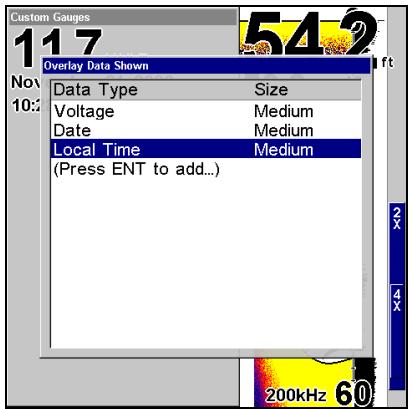

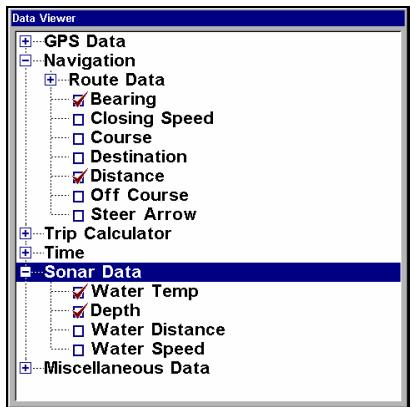

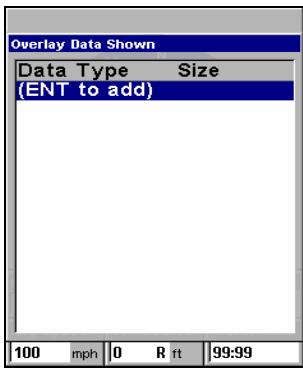

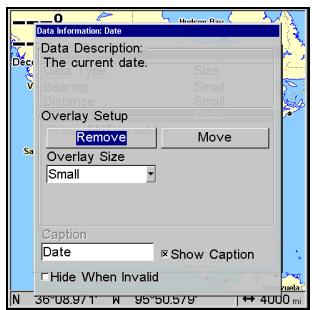

1. Depuis l'Affichage que vous souhaitez modifier, appuyez sur MENU|↓ jusqu'à OVERLAY DATA (DONNEES EN SUPERPOSITION)|ENT. 2. Vous verrez alors apparaître une liste des données actuellement affichées. Sélectionnez celle que vous souhaitez retirer de votre écran et appuyez sur ENT|ENT. Pour retirer une autre information, sélectionnez-la puis appuyez sur ENT|ENT. 3. Lorsque vous aurez terminé, appuyez sur EXIT pour revenir à votre écran principal. REMARQUE Vous pouvez également effacer des données affichées désélectionnant directement dans l'Afficheur de Données.

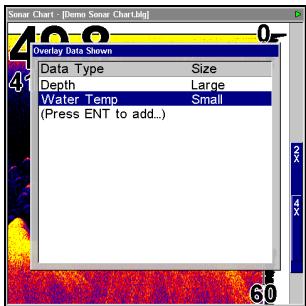

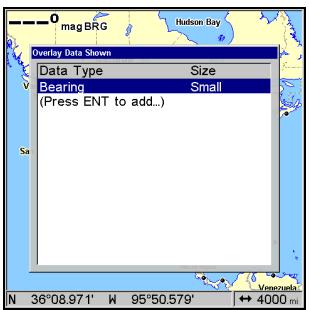

Superposition Affichées (à droite).

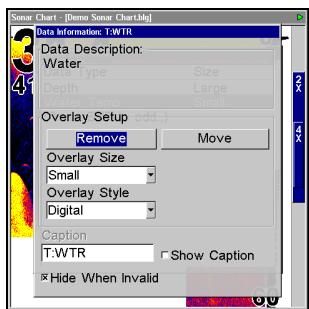

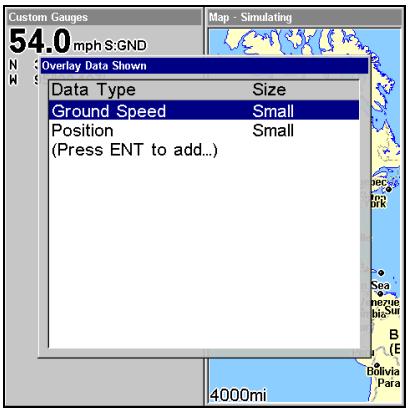

Vous avez la possibilité de ré-arranger les données qui sont affichées à votre écran. 1. Depuis l'un de vos Affichages, appuyez sur MENU|↓ jusqu'à OVERLAY DATA (DONNEES EN SUPERPOSITION)|ENT. 2. Vous verrez alors apparaître une liste des données actuellement affichées. Sélectionnez celle que vous souhaitez déplacer puis appuyez sur ENT|→ jusqu'à MOVE|ENT. 3. L'information que vous aurez sélectionnée clignotera alors à votre écran. Utilisez les flèches →, ←, ↑ et ↓ pour la déplacer vers un nouvel emplacement de votre choix. 4. Lorsque vous serez satisfait de sa nouvelle position, appuyez sur EXIT|EXIT. REMARQUE: La commande de Personnalisation et la commande de Superposition des Données utilisent toutes deux les mêmes catégories d'information. Cependant, la commande de Personnalisation permet de modifier les boîtes de données affichées à l'écran, alors que la commande de Superposition des Données contrôle les informations ajoutées à l'écran, c'est-à-dire celles qui ne se trouvent pas dans des fenêtres individuelles. Reportez-vous au thème Personnaliser les Affichages pour plus d'informations sur la configuration des boîtes de données. Pour changer la taille des données affichées:
MENU|↓ jusqu'à OVERLAY DATA (DONNEES EN SUPERPOSITION)|ENT. 89 Certains types de données ne peuvent être affichés que dans une taille. Si c'est le cas, la fenêtre de Taille des Données ne s'affichera pas.

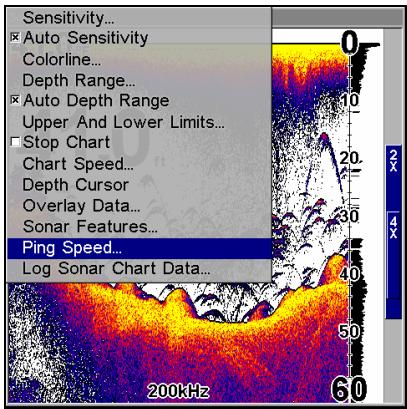

La Vitesse de Ping, ou Vitesse d'Impulsion, contrôle le niveau auquel l'émetteur et le transducteur émettent des ondes sonores — pings — dans l'eau. La vitesse de ping est réglée par défaut à 50 pourcent sur cet appareil. A des vitesses normales de déplacement, ce réglage fourni automatiquement suffisamment de retours d'échos pour réactualiser et faire défiler le graphique à une vitesse maximale. Cependant, lorsque vous vous déplacerez à grandes vitesses, ou si vous souhaitez simplement avoir la mise à jour la plus rapide possible à l'écran, vous pourrez utiliser la fonction d'HyperScroll™. Lorsque vous passez la Vitesse de Ping à un réglage supérieur à 50 pourcent, l'appareil entrera automatiquement en mode HyperScroll. Ces niveaux plus rapides d'émission des ondes sonores vous permettent de conserver une image hautement détaillée à l'écran, et les vitesses de défilement et de mise à jour à l'écran peuvent ainsi suivre le rythme du déplacement rapide du bateau. Lorsque vous utiliserez la fonction d'HyperScroll, vous aurez également besoin de réduire manuellement la sensibilité pour obtenir des résultats optimum. Selon la profondeur de l’eau et en fonction de certains facteurs, l'HyperScroll pourra engendrer le retour d'un second signal de fond vers le transducteur, lors du prochain cycle de ping — ou sondage. Ceci peut résulter en une grande quantité de parasites apparaissant à l'écran. Si ce phénomène se produit, réduisez simplement la sensibilité à un niveau où les images parasites seront éliminées. Lorsque vous désactiverez l’HyperScroll, vous pourrez de nouveau régler la sensibilité à son niveau initial.
Appuyez sur ↑ pour augmenter la vitesse ou sur ↓ pour la diminuer. Lorsque vous aurez terminé, appuyez sur EXIT. Pour régler la Sensibilité: 1. Depuis l' Ecran du Sondeur, appuyez sur MENU|ENT. 2. La Barre de Contrôle de la Sensibilité apparaît. Appuyez sur ↓ pour diminuer la sensibilité ou sur ↑ pour l'augmenter. Lorsque vous aurez terminé, appuyez sur EXIT. (Une tonalité est émise lorsque vous atteignez les limites supérieure ou inférieure de réglage de la sensibilité.) Pour désactiver l'HyperScroll: 1. Depuis l' Ecran du Sondeur, appuyez sur MENU|↓ jusqu'à PING SPEED
Lorsque vous aurez terminé, appuyez sur EXIT. Lorsque vous augmentez la vitesse d'impulsion et passez en mode HyperScroll, la largeur de la barre graphique FasTrack à droite de l'écran double de taille. Cela vous permet de mieux visualiser les retours sonars quasi-instantanés, comme vous le pourriez sur un sondeur à éclat, ou "flasher". Pour plus d'informations sur le FasTrack, reportez-vous au paragraphe le concernant dans cette section. 91
Cette commande est utilisée pour redonner leur valeur par défaut à toutes les fonctions, options et paramètres de l'appareil. Elle est utile lorsque vous avez modifié plusieurs paramètres et que vous souhaitez que l’appareil retrouve un fonctionnement automatique de base. Appuyez sur MENU|MENU|↓ jusqu'à SYSTEM SETUP (REGLAGE SYSTEME)|ENT|↓ jusqu'à RESET OPTIONS (REINIT. DES OPTIONS)|ENT. 1.
3. Tous les menus seront effacés et l'appareil reviendra à l'Ecran Cartographique à l'échelle 4000 miles, comme si vous veniez de l'allumer pour la première fois. Toutes les options reviendront à leur réglage par défaut.
Options sélectionnée (à gauche). Boîte de dialogue de Réinitialisation des Options, avec "Oui" sélectionné (à droite).
Réinitialiser les Options n'effacera pas les waypoints, itinéraires, les tracés ou les enregistrements sonar.
L'option d'affichage des Données Numériques sur l'écran du sondeur inclue une fenêtre montrant la distance parcourue, appelée Water Distance. Cette information est calculée par un capteur optionnel de vitesse, et non pas par le GPS. La fenêtre de la distance parcourue peut être réinitialisée en utilisant la commande de remise à zéro de la Distance en Surface. Appuyez sur MENU|MENU|↓ jusqu'à SONAR SETUP (REGLAGE SONDEUR)|ENT|↓ jusqu'à RESET WATER DISTANCE (REINIT. DIST. SURFACE)|ENT. Les menus seront refermés et la distance parcourue sera remise à 0.00. 92
Cet appareil mesure la profondeur de l'eau à partir de la face du transducteur. Puisque le transducteur est installé sous la ligne de flottaison, la distance affichée par la profondeur numérique, par l'échelle de profondeur, par le curseur de profondeur ou par les symboles des poissons, n'est pas la profondeur exacte. Si le transducteur se trouve à 1 pied de la surface, et que l'écran affiche une profondeur de 30 pieds, alors la profondeur réelle depuis la surface est de 31 pieds. Sur les voiliers ou autres grands bateaux à tirants d'eau profonds, la différence entre la profondeur du transducteur et la profondeur de la quille ou du moteur peut être de plusieurs pieds. Dans ce cas, une lecture incorrecte de la profondeur peut entraîner un risque d'échouage du bateau ou de contact avec des structures sous-marines. La fonction de Compensation de la Quille permet au navigateur de ne pas avoir à calculer mentalement la profondeur de l'eau sous la quille. L'Offset de Quille vous permet d'étalonner la profondeur numérique, l'échelle de profondeur du graphique, le curseur de profondeur et la profondeur des symboles des poissons affichés à l'écran. Pour étalonner les indicateurs de profondeur, mesurez tout d'abord la distance entre la face du transducteur et la partie la plus basse du bateau. Dans cet exemple, nous utiliserons 3,5 pieds. Nous entrerons cette valeur comme étant négative, ce qui fera fonctionner les indicateurs de profondeur comme si le transducteur se trouvait plus profondément dans l'eau qu'il ne l'est réellement. 1. Appuyez sur MENU|MENU|↓ jusqu'à Sonar Setup (Réglage Sondeur) ENT. Utilisez la touche ↓ pour sélectionner SET KEEL OFFSET (REGLE LE DECALAGE DE QUILLE)|ENT. 2. La fenêtre de la Compensation de la Quille apparaît. Appuyez sur ↓ pour changer le signe plus (+) en un signe moins (–). 3. Appuyez sur → jusqu'au premier chiffre, puis appuyez sur ↑ jusqu'au chiffre 3. 4. Appuyez sur → pour passer au deuxième chiffre, puis appuyez sur ↑ jusqu'à 5, et appuyez sur EXIT. Les indicateurs de profondeur affichent à présent la profondeur de l'eau sous la quille avec précision. REMARQUE: S'il n'est pas vraiment important de connaître la profondeur exacte de l'eau sous la quille, vous pouvez étalonner les indicateurs de profondeur de façon à ce qu'ils affichent la profondeur de l'eau depuis la surface jusqu'au fond. Pour se faire, mesurez tout d'abord 93
Ce chiffre sera entré comme une valeur positive, ce qui fera fonctionner les indicateurs comme si le transducteur se trouvait plus haut qu'il ne l'est réellement. 1. Appuyez sur MENU|MENU|↓ jusqu'à Sonar Setup (Réglage Sondeur) ENT. Utilisez la touche ↓ pour sélectionner SET KEEL OFFSET (REGLE LE DECALAGE DE QUILLE)|ENT. 2. La fenêtre de Compensation de la Quille apparaît avec un signe (+). 3. Appuyez sur → pour passer au premier chiffre, puis appuyez sur ↑ pour afficher le chiffre 1. 4. Appuyez sur → pour passer au deuxième chiffre, puis appuyez sur ↑ jusqu'à 5, et appuyez sur EXIT. Les indicateurs de profondeur affichent à présent la profondeur de l'eau depuis la surface jusqu'au fond avec précision.
La sensibilité contrôle la capacité de l'appareil à capter les échos. La Sensibilité peut être ajustée, car les conditions de l'eau varient grandement. Un faible niveau de sensibilité (de zéro à 50 pourcent) exclue la plupart des informations du fond, des signaux de poissons, et des autres cibles. De hauts niveaux de sensibilité vous permettent de visualiser ces détails, mais ils peuvent également parasiter l'écran avec de nombreux signaux indésirables. Généralement, le meilleur niveau de sensibilité permet de visualiser un bon signal de fond avec une Ligne de Couleur et un peu de bruit de surface.
Le mode de sensibilité par défaut est automatique. L'appareil choisi le niveau de sensibilité en fonction de la nature et de la profondeur de l'eau. Lorsque l'appareil est en mode automatique, la sensibilité est automatiquement ajustée de manière à garder un bon signal de fond, avec en plus un soupçon de puissance. Ceci lui donne la capacité de montrer le poisson ainsi que d'autres détails. Cependant, il existe des situations dans lesquelles il devient nécessaire d'augmenter ou de diminuer la sensibilité. Cela arrive généralement lorsque vous souhaitez visualiser plus de détails, auquel cas une augmentation de la sensibilité est indiquée. Ou encore, lorsque l'action des vagues, ou les sillages des bateaux créent suffisamment de petites bulles d'air pour encombrer la plupart de la colonne d'eau. Dans ce cas, une diminution de la sensibilité est indiquée pour réduire une partie des parasites. 94
En mode manuel, vous avez un contrôle total sur le niveau de sensibilité, avec la possibilité de le régler entre zéro et 100 pourcent sans aucune contrainte. Une fois que vous aurez sélectionné un niveau, l'appareil continuera d'utiliser ce réglage exact de la sensibilité jusqu'à ce que vous le changiez ou que vous repassiez en mode automatique. Pour régler la sensibilité en mode automatique: 1. Appuyez sur MENU|ENT. 2. La Barre de Contrôle de la Sensibilité apparaît. Appuyez sur ↓ pour diminuer la sensibilité ou sur ↑ pour l'augmenter. Lorsque vous aurez terminé, appuyez sur EXIT. (Une tonalité est émise lorsque vous atteignez les limites supérieure ou inférieure de réglage de la sensibilité.)

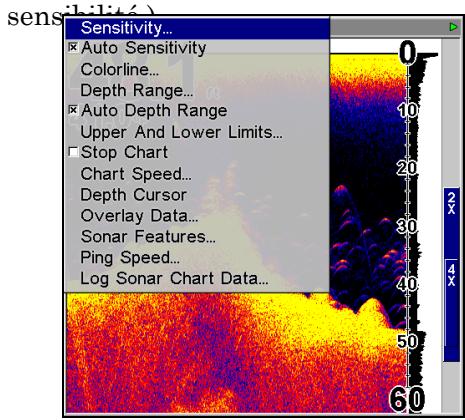

1. Tout d'abord, désactivez la Sensibilité Automatique: depuis l'Ecran du Sondeur, appuyez sur MENU|↓ jusqu'à AUTO SENSITIVITY (SENSIBILITE AUTOMATIQUE)|ENT. 2. Appuyez sur ↑ pour sélectionner SENSITIVITY (SENSIBILITE)|ENT et la Barre de Contrôle de la Sensibilité apparaîtra. Appuyez sur ↓ ou sur ↑ pour choisir un réglage différent. Lorsque vous aurez terminé, appuyez sur EXIT. 95
Par défaut, le graphique du sondeur possède un fond blanc, mais nous offrons d'autres variations pour convenir à vos préférences. Vous pouvez sélectionner un affichage en niveaux de gris, en niveaux de gris inversés, en fond bleu, en vue nocturne, en contraste froid, ou en suivi couleur du fond. Pour changer le mode couleur du graphique: 1. Depuis l'Ecran du Sondeur, appuyez sur MENU|↓ jusqu'à SONAR FEATURES (FONCTIONS SONDEUR)|ENT.
4. Appuyez sur EXIT|EXIT pour revenir à l'écran principal.
Sondeur Le Menu des Affichages propose cinq options d'affichage du graphique pour les modèles à double fréquence et quatre options pour les modèles à fréquence unique. Pour accéder à ces options, appuyez sur PAGES|← ou → jusqu'à SONAR (SONDEUR)|↓ pour sélectionner le Nom de l'Option|EXIT. 96
L'affichage FasTrack™ se trouve juste à droite de l'échelle de profondeur. Il convertit tous les échos en de courtes barres horizontales, reproduisant la fonction d'un sonar à éclat. La barre de zoom tout à droite de l'écran indique la zone qui est zoomée lorsque le zoom est utilisé. (Reportez-vous à la section concernant le Zoom pour plus d'informations.)

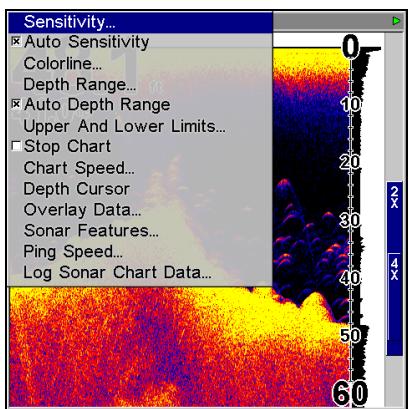

Pour régler la sensibilité en mode automatique: 1. Appuyez sur MENU|ENT. 2. L'appareil vous demandera pour quelle fréquence (50kHz ou 200kHz) vous souhaitez régler la sensibilité. Appuyez sur ← ou sur → pour sélectionner celle que vous voudrez | ENT. 3. La Barre de Contrôle de la Sensibilité apparaîtra. Appuyez sur ↓ pour diminuer la sensibilité ou sur ↑ pour l'augmenter. Lorsque vous aurez terminé, appuyez sur EXIT. (Une tonalité sera émise lorsque vous atteindrez les limites supérieure ou inférieure du réglage de la sensibilité.)
Température de l'Eau et la Tension Utilisée.
Chaque type d'Affichage, excepté l'affichage de la Carte Plein Ecran (option d'affichage de la Carte), possède des boîtes de données personnalisables fournissant des informations à l'écran en continu. Les données disponibles sur votre appareil sont divisées en catégories dans l'Afficheur des Données. Ces catégories comprennent les Données GPS, les Données de Navigation, un Calculateur de Trajet, l'Heure, les 99
Pour changer l'information affichée dans une boîte de données: 1. Depuis le type d'Affichage que vous souhaitez modifier, appuyez sur MENU|↓ jusqu'à CUSTOMIZE (PERSONNALISER)|ENT. Le nom de l'une des boîtes de données se mettra à clignoter, indiquant qu'elle sera pour l'instant la fenêtre sélectionnée. 2. Appuyez sur ENT pour modifier le contenu de cette fenêtre ou utilisez les touches ↑, ↓, → ou ← pour en sélectionner une autre, puis appuyez sur ENT. Vous verrez s'afficher une série de catégories accompagnées de signes "+" ou "–". Une catégorie accompagnée d'un signe "+" est extensible, ce qui signifie que son contenu est caché.
Calculator" ici affichées en détail.
4. Ouvrez n'importe quelle catégorie pouvant contenir des données que vous souhaitez afficher. Puis appuyez sur ↓ ↑ pour sélectionner un type de donnée. 5. Une fois le nouveau type de données sélectionné, appuyez sur ENT pour qu'il remplace le contenu de la fenêtre que vous souhaitez modifier, puis appuyez sur EXIT. 100

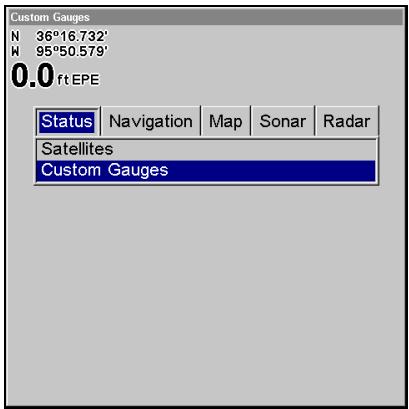

Chaque type d'Ecran possède un nombre limité de boîtes de données Vous ne pouvez pas les désactiver ou en ajouter de nouvelles. Flasher L'option Flasher correspond à l'affichage d'un sonar à éclat combiné à l'affichage d'une portion du graphique défilant. Un cadran circulaire montre tous les retours d'échos avec une rapide mise à jour. La fonction de Colorline est utilisée pour illustrer les cibles faibles avec des couleurs claires. La profondeur du fond est également affichée sous forme d'une barre noire dessinée en travers du cercle externe. Vous pouvez régler la taille des fenêtres du graphique et du flasher en utilisant la commande de Redimensionnement d'une Fenêtre, décrite à la Sec. 6. Signal de fond

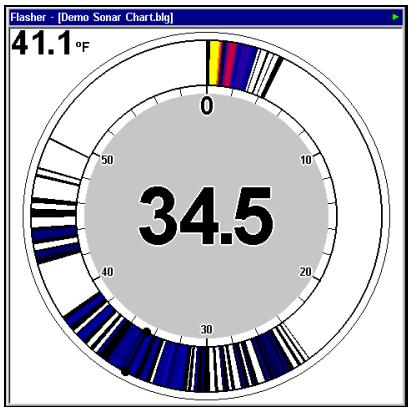

22 pieds Ecran Flasher. L’écran du Sondeur avec Indicateurs Personnalisés est divisé en un écran sondeur à droite, et en un indicateur numérique à gauche. La taille de ces deux fenêtres peut être modifiée de manière à ce que l’une soit plus large que l’autre ou encore de façon à ce que l’écran soit divisé de manière égale.
Affichages (à gauche). Pour modifier les informations affichées par l’indicateur, accédez aux données de superposition dans le menu du Sondeur avec Indicateurs (au centre) Menu des Données de Superposition Affichées (à droite).

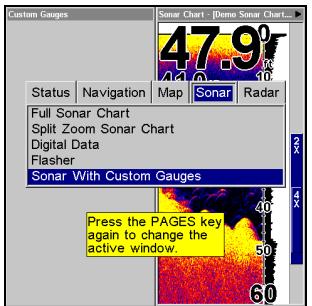

1. Appuyez sur PAGES, sélectionnez SONAR WITH CUSTOM GAUGES et appuyez sur ENT. 2. Appuyez sur MENU, sélectionnez OVERLAY DATA et appuyez sur ENT. Le menu des Données de Superposition affichées apparaîtra. 3. Sélectionnez (PRESS ENT TO ADD…) et appuyez sur ENT afin d’ouvrir le menu de Visualisation des Données, lequel possèdera trois catégories de données différentes: Heure, Données Sonar et Données Capteur. 4. Sélectionnez la catégorie de données voulue puis appuyez sur ENT, ce qui aura pour effet de dérouler une liste d’options, révélant ainsi les diverses sous-catégories avec les cases leur correspondant. 5. Sélectionnez la sous-catégorie voulue puis appuyez sur ENT, ce qui aura pour effet de cocher la case correspondant à votre sélection, indiquant que la donnée choisie sera à présent affichée à l’écran. 6. Si vous souhaitez que d’autres types de données soient également affichés, répétez les Etapes 4 et 5. Appuyez plusieurs fois sur EXIT pour revenir à l’écran Sondeur avec Indicateurs Personnalisés. Le type de données que vous aurez sélectionné sera à présent affiché dans la zone grise située à gauche de l’écran. Pour changer la Taille des Données:
Données de Superposition Affichées apparaîtra. 2. Sélectionnez le Type de Données dont vous souhaitez modifier la taille, puis utilisez les touches ← → pour passer d’un réglage à un autre parmi les quatre options suivantes : Off, Petit, Moyen, Grand et Enorme. 102
Indicateurs Personnalisées, appuyez sur EXIT. Pour redimensionner les fenêtres de l’écran du Sondeur avec Indicateurs Personnalisées: 1. Depuis l’écran du Sondeur avec Indicateurs Personnalisés, appuyez sur MENU, sélectionnez RESIZE WINDOW puis appuyez sur ENT. 2. Utilisez les touches ← → pour augmenter ou réduire la taille de chaque fenêtre. Appuyez sur EXIT.

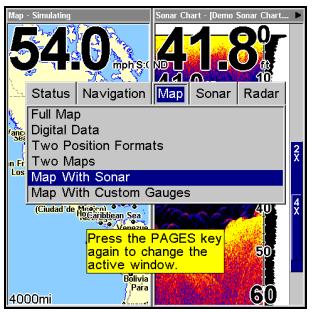

Il existe un mode d'affichage qui partage l'écran en deux, avec la carte à gauche et le sondeur à droite. Cette option se trouve dans le Menu des Affichages, dans la catégorie des Affichages de la Carte. 103

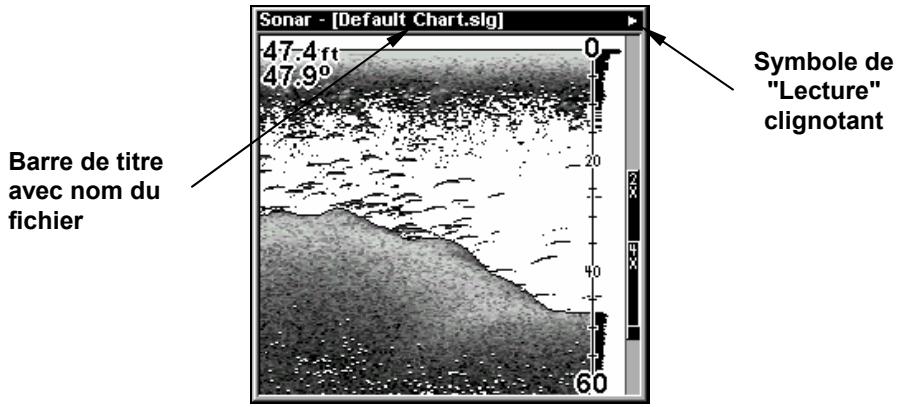

Ecran Partagé (à droite). Sondeur et un symbole de lecture clignoter à l'extrémité droite de la barre de titre. Pour utiliser le simulateur: 1. Depuis l'Ecran du Sondeur, appuyez sur MENU|MENU|↓ jusqu'à SYSTEM SETUP (REGLAGE SYSTEME)|ENT|↓ jusqu'à SIMULATORS 3. Appuyez plusieurs fois sur EXIT pour revenir à l’écran principal. Symbole de "Lecture" clignotant Barre de titre avec nom du fichier

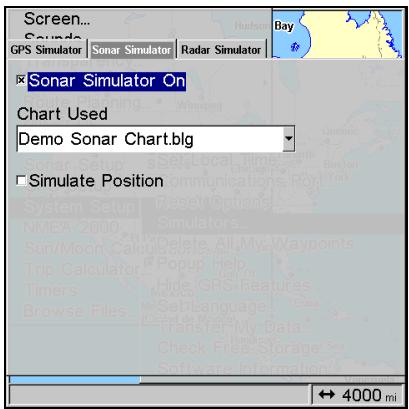

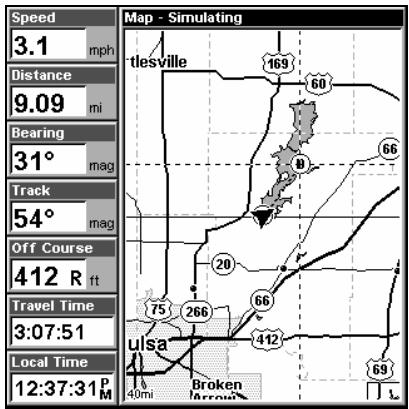

Sondeur, n'oubliez pas de sélectionner la fonction "Simulate Position" si vous souhaitez que les simulateurs du sondeur et du GPS fonctionnent simultanément. Pendant que vous visionnez vos enregistrements sonars, vous pouvez créer des points de repères pour marquer les lieux que vous souhaitez revisiter. Lorsque le simulateur est en marche, vous pouvez passer d'un graphique enregistré à un autre en ouvrant le menu du Simulateur du Sondeur et en utilisant les instructions de l'étape 2 pour sélectionner un graphique différent.
Vous pouvez également activer le simulateur depuis la liste des fichiers MMC. Voici comment: 1. Appuyez sur MENU|MENU|↓ jusqu'à BROWSE MMC FILES (PARCOURIR FICHIERS MMC)|ENT|ENT. 2. Appuyez sur ↓ ou sur ↑ pour choisir le nom du fichier|ENT|↓ pour PLAY (LECTURE)|ENT|EXIT.
STOP CHART|ENT|EXIT. Répétez cette étape pour redémarrer le défilement du graphique.

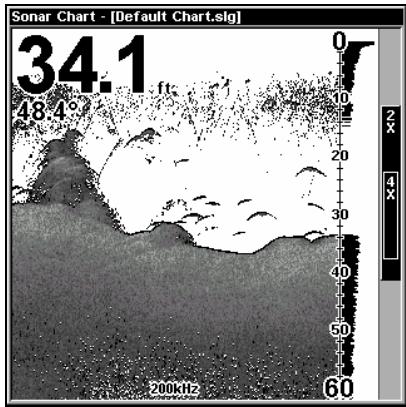

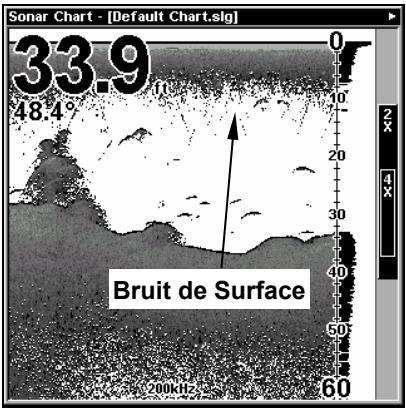

Les marques s'étendant au-dessous de la ligne du zéro sont appelées "bruit de surface". Ces marques sont causées par l'action de vagues, de sillages, de l'inversion de la température, etc. La commande de clarté de surface réduit ou élimine de l'écran les signaux responsables du bruit de surface. Elle modifie pour cela la sensibilité du récepteur, la diminuant à proximité de la surface et l'augmentant petit à petit en profondeur. Il existe trois niveaux de clarté de surface: faible, moyen, ou élevé. Cette fonction peut également être éteinte, comme elle l'est par défaut.
1. Depuis l'Ecran du Sondeur, appuyez sur MENU|↓ jusqu'à SONAR FEATURES (FONCTIONS SONDEUR)|ENT. 2. Appuyez sur ↓ jusqu'à SURFACE CLARITY (CLARTE DE LA SURFACE)|ENT. 3. Appuyez sur ↓ ou sur ↑ pour sélectionner le niveau de clarté puis plusieurs fois sur EXIT.
Utilisez cette commande pour régler la transparence des menus. Un haut niveau de transparence vous permettra de continuer à surveiller l'affichage à l'écran tout en réglant certaines fonctions, en sachant que le texte des menus peut s'effacer jusqu'à devenir complètement illisible. Un faible niveau de transparence rendra généralement le texte des menus plus facile à lire, mais diminuera la visibilité de l'affichage à l'écran. 108 Barre de contrôle de la Transparence (à droite).
Appuyez sur MENU|MENU|↓ jusqu'à TRANSPARENCY (TRANSPARENCE)|ENT. La réglette de la TRANSPARENCE apparaît. Appuyez sur ↑ ou sur ↓ pour faire glisser le curseur le long de la réglette. Un réglage à l'extrémité inférieure rendra les menus opaques; un réglage à l'extrémité supérieure les rendra transparents.
Reportez-vous au paragraphe de cette section concernant la Portée en Profondeur – Limites Supérieure et Inférieure.

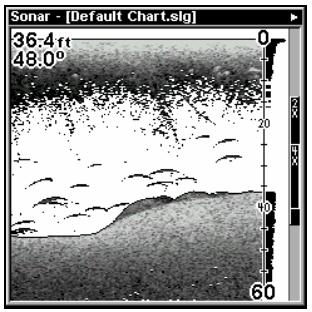

Le Zoom est un moyen commun, simple et rapide, utilisé pour agrandir les petits détails, les signaux des poissons, le fond et la structure qui lui est associée. Cet appareil vous permet d'agrandir l'affichage rapidement et facilement en appuyant simplement sur la touche ZIN. Appuyez une fois sur la touche ZIN pour doubler la taille (2X) de tous les échos affichés à l'écran. Appuyez une seconde fois sur cette touche pour quadrupler la taille des échos (4X). La barre de Zoom à la droite de l'écran montre quels échos seront affichés lorsque la touche ZIN sera utilisée. Par exemple, appuyez une fois sur la touche ZIN pour activer le zoom 2X qui en retour affichera tous les échos présents entre les extrémités supérieure et inférieure de la barre de zoom 2X. Appuyez une nouvelle fois sur la touche ZIN pour effectuer un zoom 4X et seuls les échos présents entre les extrémités supérieure et inférieure de la barre de zoom 4X seront alors affichés à l'écran. 109
(au centre) montre la même vue zoomée 2X. La troisième illustration (à droite) montre la même vue zoomée 4X.
2. Assurez-vous que le câble d’alimentation soit bien branché. Le fil rouge doit être branché à la borne positive de la batterie et le fil noir à la borne négative ou à la masse. 3. Vérifiez le fusible. 4. Mesurez la tension de la batterie au niveau du connecteur d’alimentation de l’appareil. Celle-ci devrait être d’au moins 10 volts. Si ce n’est pas le cas, le câblage de l’appareil est défectueux, les bornes de la batterie ou les fils au niveau des bornes sont corrodés ou la batterie est déchargée. L’affichage se fige, s’immobilise ou fonctionne par à-coups : 1. Des parasites électriques provenant du moteur de l’embarcation, du moteur de traîne ou d’un accessoire peuvent provoquer des interférences au niveau du sonar. Il peut s’avérer utile d’acheminer à nouveau les câbles d’alimentation et du transducteur loin des autres fils de l’embarcation. Reliez le câble d’alimentation du sonar directement à la batterie plutôt que de le faire passer par un porte-fusible ou par un interrupteur d’allumage. 2. Vérifiez si le câble du transducteur présente des ruptures, des coupures ou des fils coincés. 3. Vérifiez le câble du transducteur et d’alimentation. Assurez-vous qu'ils soient tous les deux bien branchés à l'appareil. Écho de fond faible, lectures numériques irrégulières, ou aucun signal de poisson: 1. Assurez-vous que le transducteur soit bien orienté vers le bas. Nettoyez sa surface. L’huile, la saleté et le carburant peuvent former une pellicule, réduisant ainsi l'efficacité du transducteur. S'il est installé à l’intérieur de la coque, il ne doit être séparé de l’eau que par une seule couche de fibre de verre et il doit être bien fixé à la coque. Lorsque vous fixez le transducteur à l'intérieur de la coque, utilisez UNIQUEMENT la résine époxyde disponible chez LEI (les informations 111
2. Des parasites électriques provenant du moteur du bateau peuvent nuire au sonar, le forçant ainsi à augmenter sa discrimination ou sa fonction d’antiparasitage. L'appareil peut alors éliminer de l'affichage des signaux plus faibles tels que ceux des poissons ou mêmes ceux des structures. 3. La profondeur de l'eau peut excéder la capacité de l'appareil à trouver le fond. L'affichage numérique clignotera continuellement si le sonar ne peut pas repérer le signal de fond en mode automatique. Il peut également indiquer une portée dont les limites excèdent largement la profondeur de l’eau dans laquelle vous vous trouvez. Dans ce cas, mettez l'appareil en mode manuel, indiquez une portée plus réaliste (de 0 à 100 pieds par exemple) et augmentez la sensibilité. Un signal de fond devrait apparaître lorsque vous naviguerez en eau moins profonde. 4. Vérifiez la tension de la batterie. Si celle-ci diminue, la puissance de l’émetteur diminue également, réduisant la capacité de l’appareil à retrouver le fond et à repérer les cibles. Disparition de l'écho de fond à grandes vitesses, affichage numérique irrégulier ou écho de fond faible lorsque le bateau est en mouvement
à un endroit où la circulation de l’eau est régulière afin de permettre au sonar de fonctionner à n’importe quelle vitesse. Les bulles d’air présentes dans l’eau perturbent les signaux du sonar, réduisant ainsi sa capacité à repérer le fond ou les autres cibles. Le terme technique de ce phénomène est la cavitation. 2. Les parasites électriques provenant du moteur de l’embarcation peuvent nuire au sonar, le forçant à augmenter sa discrimination ou sa fonction d’antiparasitage. L'appareil peut alors éliminer de l'affichage les signaux plus faibles tels que ceux des poissons ou mêmes ceux des structures. Essayez des bougies à résistance ou éloignez le câble d’alimentation du sonar et le câble du transducteur des autres fils électriques de l’embarcation. Aucun arc de poissons ne s’affiche lorsque le repérage des poissons (Fish I.D.) est désactivé: 1. Assurez-vous que le transducteur soit dirigé bien à plat vers le bas. II s’agit du problème le plus fréquent lorsqu’un arc partiel est affiché. 2. La sensibilité n’est peut être pas suffisamment élevée. Votre appareil ne peut afficher un arc de poisson que s’il reçoit l’écho du poisson depuis son entrée dans le cône de détection jusqu’à sa sortie. Si la 112
3. Utilisez le zoom. II est beaucoup plus facile de visualiser des arcs de poissons sur une portée réduite. Par exemple, vous aurez beaucoup plus de chance de voir des arcs de poissons sur une portée de 30 à 60 pieds que sur une portée de 0 à 60 pieds. Les cibles sont en effet agrandies et l’affichage montre beaucoup plus de détails. 4. L’embarcation doit se déplacer à la traîne pour que les arcs de poissons soient visibles. Si le bateau est immobile, les poissons demeurant dans le cône de détection apparaissent à l’écran sous forme de lignes horizontales rectilignes. BRUITS PARASITES Les parasites électriques représentent une part importante des problèmes liés à l’utilisation du sonar. Ceux-ci apparaissent habituellement à l’écran sous forme de motifs aléatoires, de lignes ou de points épars. Dans les cas extrêmes, l’écran peut être complètement recouvert de points noirs, l’appareil peut fonctionner de façon irrégulière ou ne pas fonctionner du tout. Pour éliminer ou réduire les effets des parasites électriques, essayez tout d’abord d’en déterminer la cause. Avec le bateau immobile sur l’eau, placez tout le matériel électrique hors tension. Assurez-vous que le moteur est également éteint. Allumez votre sonar, puis désactivez le système d’élimination des parasites [connu sous le nom de fonction ASP (Advenced Signal Processing)]. Un signal de fond constant devrait apparaître à l’écran. Placez à présent chaque élément électrique du bateau sous tension et observez à l’écran son effet sur le sonar. Par exemple, actionnez la pompe de drain et vérifiez si des parasites apparaissent à l’écran du sonar. Si aucun parasite n’apparaît, arrêtez la pompe et activez ensuite le poste de radio VHF (hyperfréquences). Procédez ainsi avec tout le matériel électrique, en observant pour chaque élément son effet sur l’écran du sonar et en le plaçant ensuite hors tension. Si vous détectez des parasites avec l’un des éléments électriques, moteur, pompes ou radio, essayez d’isoler le problème. Vous pouvez habituellement acheminer à nouveau le câble d’alimentation et le câble du transducteur du sonar loin des fils provoquant ces interférences. Les câbles d’antenne de radio VHF produisent des parasites lors de la transmission; assurez-vous que les fils du sonar en soient éloignés. Peut-être devrez-vous relier le câble d’alimentation du sonar directement à la batterie pour l’isoler des autres fils de l’embarcation. Si le matériel électrique ne fait pas apparaître de parasites à l’écran du sonar, assurez-vous que tous les éléments électriques du bateau sont hors tension, à l’exception du sonar, et mettez le moteur en marche. 113
Lorsque aucun parasite n’apparaît à l’écran après tout ces essais, le bruit provient alors probablement de la cavitation. Plusieurs débutants ou amateurs procéderont à une installation rapide du sonar qui fonctionnera parfaitement en eau peu profonde ou lorsque le bateau sera à l’arrêt. Dans la plupart des cas, le problème dépend de l’emplacement et/ou de l’angle d’orientation du transducteur. La face du transducteur doit être soumise à un débit d’eau constant et ce à n’importe quelle vitesse. Consultez le manuel d’utilisation du transducteur ou les Instructions d'Installation dans ce manuel (Sec. 2) pour connaître la position d’installation idéale.
4. TOUCHES FLECHEES – Ces touches sont utilisées pour naviguer dans les menus, pour effectuer des sélections, pour déplacer les curseurs à l'écran du sonar et de la carte, et pour entrer des données. 5. ENT/ICONS (Entrée & Icônes) – Cette touche vous permet de sauvegarder des données, de valider des valeurs et d’exécuter les commandes des menus. Elle est également utilisée pour créer des icônes de repérages. 6. EXIT – La touche Exit vous permet de revenir à l’écran précédent, d’effacer des données ou de fermer un menu. 7. WPT – (Waypoint) La touche Waypoint est utilisée pour sauvegarder ou pour rappeler des waypoints (points de repère), pour rechercher des waypoints et pour accéder à la liste des waypoints. Cette touche permet également d'ouvrir les menus de recherche des Points d'Intérêts (POI) et est impliquée dans certaines fonctions de navigation. 8. ZOUT – (Zoom Out) – Cette touche vous permet d'effectuer un zoom arrière. Sur l'Ecran du Sondeur, cette touche vous ramène à l'écran sondeur entier, affichant l'intégralité de la colonne d'eau, depuis la surface jusqu'au fond. Sur l'Ecran Cartographique, elle vous permet de visualiser une zone géographique plus importante à l'écran. Moins de détails sont visibles lorsque vous effectuez un zoom arrière. 9. ZIN – (Zoom In) – Cette touche vous permet d'effectuer un zoom avant. Sur l'Ecran du Sondeur, elle permet d'agrandir les signaux de poissons et le détail du fond. Sur l'Ecran Cartographique, elle vous permet de visualiser plus de détails dans une zone géographique plus réduite à l'écran.
Pour allumer l'appareil, appuyez sur PWR. Lorsque l'appareil se met sous tension, l'Ecran Cartographique apparaît en premier. (Pour utiliser un autre type d'affichage, appuyez sur PAGES|← ou → jusqu'au Nom du Type d'Affichage|EXIT.) Pour activer le rétro-éclairage, appuyez une nouvelle fois sur PWR. 116
à un autre ou pour éteindre le rétro-éclairage. Eteignez l'appareil en appuyant sur la touche PWR pendant 3 secondes.
L'appareil possède un Menu Principal qui comprend les commandes de certaines fonctions et des options de réglage. Cette section traitera uniquement des fonctions, c'est-à-dire des commandes de base qui permettront à l'appareil d'exécuter diverses tâches. Le GPS fonctionnera très bien avec les réglages qui lui auront été attribués par défaut à l'usine. Toutefois, si vous souhaitez en apprendre davantage sur les diverses options dont vous disposez, reportez-vous à la Sec. 8, Réglage du Système et des Options GPS. Vous pouvez accéder au Menu Principal depuis n'importe lequel des quatre modes d'affichage en appuyant sur MENU|MENU. Pour sortir du menu et revenir à l'écran principal, appuyez sur EXIT.
Screen (Ecran): modifie le contraste ou la luminosité de l’écran. Sounds (Sons): active ou désactive les sons émis par les touches et les alarmes, et permet également de régler le style des alarmes. Transparency (Transparence): permet de régler le niveau de transparence des menus. Alarms (Alarmes): active ou désactive les alarmes du sonar et du GPS et modifie les seuils des alarmes. Route Planning (Elaboration de Routes): utilisé pour planifier, 117
My Trails (Tracés): affiche, cache, crée et supprime des tracés. Également utilisé pour naviguer le long d'un tracé ou pour réemprunter un tracé. Cancel Navigation (Annuler Navigation): désactive les diverses commandes de navigation. S'utilise pour arrêter la navigation une fois que vous avez atteint votre waypoint de destination, un Point d'Intérêt ou un emplacement sur la carte; ou une fois que vous avez atteint la fin d'un tracé ou d'un itinéraire. Sonar Setup (Réglage Sondeur): permet de régler diverses options du sondeur. GPS Setup (Réglage GPS): permet de régler diverses options du récepteur GPS. System Setup (Réglage Système): permet de régler les options de configuration générale. NMEA 2000: vous permet d’accéder à toutes les options de réglage du réseau NMEA 2000, y-compris la configuration des appareils appartenant au réseau. Pour plus d’informations, reportez-vous à la Section 10 : Menu NMEA 2000. Sun/Moon Calculations (Calcul Soleil/Lune): calcule les heures de levée et de coucher du Soleil et de la Lune. Trip Calculator (Calculateur du Trajet): affiche un nombre de données relatives à votre trajet ainsi que certaines statistiques. Timers (Chronomètres): contrôle le chronomètre, le compte à rebours et les réglages du réveil. Browse MMC Files (Parcourir Fichiers MMC): vous permet de visualiser la carte MMC installée dans votre appareil et les fichiers qu'elle contient.
L'appareil possède quatre Modes d'Affichage représentant les quatre modes principaux de son fonctionnement. Ces affichages sont les suivants: l'Ecran d'Etat Satellite, l'Ecran de Navigation, l'Ecran Cartographique et l'Ecran du Sondeur. Vous pouvez accéder à ces types d'affichage en appuyant sur la touche PAGES, puis en utilisant les flèches → ou ← pour sélectionner un type d'Affichage particulier. (Quittez le menu en appuyant sur EXIT.) 118
Carte. L'Ecran du Sondeur affiche le graphique du sondeur, c'est-à-dire une vue de la colonne d'eau présente sous la surface jusqu'au fond. Le graphique en question défile de droite à gauche sur l'écran, affichant les échos représentant les poissons, les structures et le fond. L'Ecran du Sondeur est décrit plus en détails à la Sec. 3. Ecran d’Etat Satellite Cet écran fourni des informations détaillées sur l’état de la réception satellite de l'appareil et sur l’acquisition d’une position. Pour accéder à l'écran de l'Etat Satellite: Appuyez sur PAGES, puis utilisez les touches → ou ← pour sélectionner STATUS (ETAT). (Quittez le menu en appuyant sur EXIT.) Quelque soit l’écran que vous utilisiez, un indicateur de position/point d’interrogation clignotant et l’affichage clignotant des données GPS indiquent que le verrouillage satellite a été perdu et qu’aucune position n’est confirmée. L'Ecran d'Etat Satellite vous présente la qualité et la précision du verrouillage satellite en cours et du calcul de votre position. AVERTISSEMENT: Ne procédez à aucune navigation avec cet appareil tant que les nombres affichés à l'écran n’auront pas cessé de clignoter!
Sous le graphique circulaire se trouvent les barres graphiques, une pour chaque satellite en vue. Puisque l’appareil possède 12 canaux parallèles, il est en mesure de consacrer un canal par satellite visible. Plus la hauteur de la barre est importante, plus les signaux satellites reçus par l’appareil sont bons. Vous avez la possibilité de régler des indicateurs numériques personnalisés depuis le menu de l’écran d’Etat Satellite. La fonction des Indicateurs Personnalisés vous permet d’afficher une variété de données sur un même écran. Pour régler l’écran des Indicateurs Personnalisés: 1. Sélectionnez l’écran SATELLITE STATUS dans le menu des Affichages, choisissez CUSTOM GAUGES et appuyez sur ENT. 2. Appuyez sur MENU. OVERLAY DATA sera sélectionnée, appuyez donc sur ENT. Le menu des Données de Superposition affichées apparaîtra. 120
Données Capteur. 4. Sélectionnez la catégorie voulue puis appuyez sur ENT, ce qui aura pour effet d’ouvrir la catégorie en question, affichant ainsi plusieurs sous catégories possédant chacune une case à leur côté. 5. Sélectionnez la sous catégorie voulue puis appuyez sur ENT, ce qui aura pour effet de cocher la case lui correspondent, indiquant que le type de donnée sélectionné sera prêt à être affiché. 6. Si vous souhaitez afficher d’autres types de données, répétez les Etapes 4 et 5. Appuyez plusieurs fois sur EXIT pour revenir à l’écran des Indicateurs Personnalisés. Le type de donnée que vous aurez sélectionné sera à présent affiché à l’écran. Pour modifier la taille des Données affichées:
Superposition Affichées apparaîtra. 2. Sélectionnez le Type de Données dont vous souhaiterez modifier la taille, puis utilisez les touches ← → pour choisir la taille d’affichage voulue parmi ces quatre options : Off, Petit, Moyen, Large et Enorme. 3. Pour modifier la taille d’un autre Type de Données, répétez les étapes décrites ci-dessus. Pour revenir à l’écran du Sondeur avec Indicateurs Personnalisés, appuyez sur EXIT. REMARQUE: L'une des options d'affichage de données de l'Ecran d'Etat Satellite est celle de l"Erreur de Position" (erreur de position horizontale), qui peut apparaître dans l'une des fenêtres de données numériques de l'écran. Si vous activez l'Erreur de Position, elle vous donnera l'erreur attendue par rapport à un repère. En d’autres termes, si l'Erreur de Position indique 15 mètres, on estime que la position affichée par l’appareil se trouve dans les 15 mètres environnant votre position réelle. Cela vous fourni un indicateur de la qualité de positionnement que produit l’appareil. Plus le chiffre affiché pour l’erreur de position est petit, plus le positionnement est bon (et précis). Si des tirets clignotent à la place de l’erreur de position, cela signifie que l’appareil ne s’est pas connecté aux satellites, et que le nombre qui s’affiche n’est pas valide. (Pour plus de détails, reportez-vous au paragraphe concernant la Personnalisation des Affichages à la Sec. 8.) 121

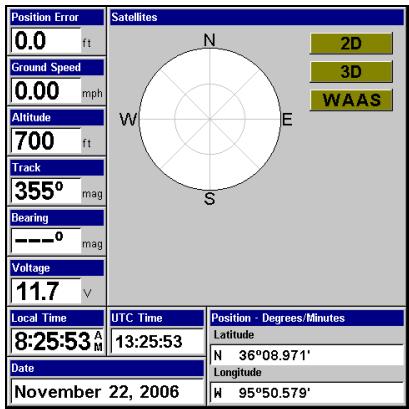

à la Sec. 8.) Pour accéder au Menu de l'Ecran d'Etat Satellite, appuyez sur MENU. Ecran de Navigation Cet écran possède une boussole qui affiche non seulement la direction de votre déplacement, mais également la direction à suivre pour se rendre à un waypoint (point de repère). Ce type d'affichage vous propose deux options, navigation avec données numériques et navigation avec sondeur. Pour accéder à l'Ecran de Navigation: Appuyez sur PAGES| → ou ← jusqu'à NAVIGATION|EXIT. Appuyez sur ↓ ou sur ↑|EXIT pour sélectionner l'une des deux options proposées. L’écran de navigation lorsque vous ne vous dirigez pas vers un waypoint ou que vous ne suivez aucun tracé ou aucun itinéraire ressemblera à celui illustré ci-dessous. Votre position est indiquée par une flèche au centre de l’écran. L’historique de votre parcours, ou la trajectoire que vous venez d’emprunter, est représenté par une ligne prolongeant la flèche. La flèche orientée vers le bas, en haut de la boussole, indique l'orientation actuelle (direction) de votre déplacement. Indicateur de la direction de votre déplacement Informations de Navigation s'affichant dans des fenêtres personnalisables

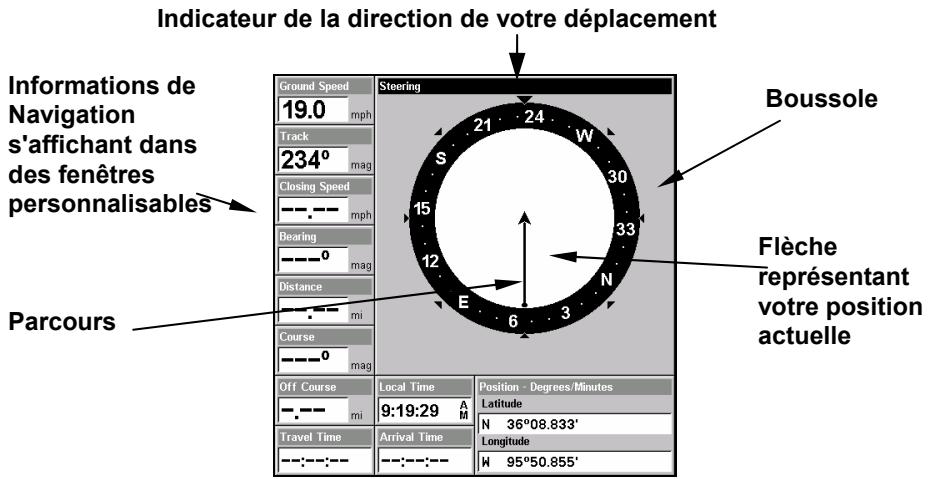

La Vitesse (Ground Speed) est votre vélocité au sol. (Si vous le souhaitez, vous pouvez personnaliser la fenêtre de la Vitesse pour y afficher la Vitesse d'Approche à la place. La Vitesse d'Approche est la vitesse à laquelle vous vous dirigez vers le waypoint. Reportez-vous au thème "Personnaliser les Affichages" à la Sec. 8 pour y obtenir plus d'informations.) La Trajectoire (track ou orientation) est la direction dans laquelle vous vous déplacez actuellement. Le Relèvement (bearing) est la direction d'une ligne droite entre votre position actuelle et votre destination. Peu importe la direction que vous prendrez, la fenêtre du Relèvement affichera toujours l'orientation directe de votre destination depuis votre position actuelle (azimut). La distance indique l'éloignement du waypoint vers lequel vous vous rendez. La fenêtre de l'Ecartement (Hors Route) affiche la marge d'erreur actuelle. C’est la distance d’éloignement qui vous sépare de la trajectoire voulue. La trajectoire à suivre est une ligne imaginaire partant de votre position actuelle et allant vers le waypoint de destination. Elle est 123

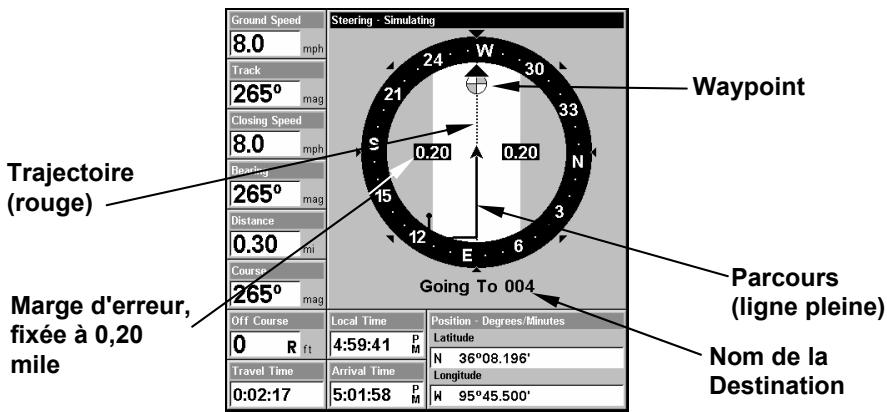

Limite gauche de la marge d'erreur
(indicateur d’écartement)
Destination Ecran de Navigation.
Par exemple, si le symbole de votre position (flèche) entre en contact avec la limite droite de la marge d’erreur, cela signifie que vous vous trouvez à 320 mètres à la droite de la trajectoire voulue. Vous devez vous redirigez vers la gauche pour rejoindre votre trajectoire. Vous pouvez utiliser les touches ZIN ou ZOUT pour modifier la largeur de la marge d’erreur. Un symbole circulaire représentant votre destination (waypoint) apparaît à l’écran lorsque vous vous en approchez, comme illustré dans la figure précédente. Le Temps de Parcours (Travel Time) est le temps qu'il vous faudra pour atteindre votre destination à votre vitesse d'approche actuelle. (Vous pouvez également personnaliser la fenêtre du temps pour y afficher l'Heure d'Arrivée (Arrival Time.) Il s'agit de l'heure locale à laquelle vous arriverez à votre destination, basée sur votre vitesse d'approche actuelle et sur votre orientation.) 124
L'Ecran de Navigation possède son propre menu, qui est utilisé pour des fonctions avancées et pour le réglage de diverses options. (Ces options et leur réglage sont traités à la Sec. 8.) Pour accéder au Menu de l'Ecran de Navigation, depuis l'Ecran de Navigation, appuyez sur MENU. Ecran Cartographique L'Ecran Cartographique affiche votre trajectoire et votre orientation depuis une vue "aérienne". Par défaut, cet appareil affiche la carte avec le Nord toujours situé en haut de l'écran. (Ceci peut être modifié. Reportezvous au thème Orientation de la Carte à la Sec. 8.) Si vous vous dirigez vers un waypoint, la carte affichera votre position de départ, votre position actuelle, votre trajectoire et votre destination. Vous n'avez cependant pas besoin de naviguer vers un waypoint pour utiliser la carte. L'Ecran Cartographique est l'affichage par défaut qui apparaît lorsque vous allumez l'appareil. Pour y accéder lorsque vous vous trouvez sur un autre écran: Appuyez sur PAGES|← ou → jusqu'à MAP (CARTE)|EXIT. Lorsque l'Ecran Cartographique s'affiche, un écran similaire à ceux illustrés dans les figures suivantes apparaît. La flèche au centre de l’écran représente votre position actuelle. Elle est orientée dans la direction dans laquelle vous vous déplacez. La ligne prolongeant la flèche représente le relevé de votre parcours, ou la route que vous venez d'empruntée. L'échelle de la carte est la distance couverte entre les limites gauche et droite de l’écran. Ce nombre apparaît dans le coin inférieur droit de l’écran. Dans le premier des exemples ci-dessous, la portée est de 4000 miles du côté gauche au côté droit de l'écran. Les touches de Zoom avant et de Zoom arrière permettent d’agrandir ou de réduire la zone couverte par la carte et la quantité de détails cartographiques visibles à l’écran. Il existe 40 portées disponibles, de 0.02 miles à 4,000 miles.
Centres d’Intérêts visibles. De nombreux points représentant des Centres d’Intérêts, ainsi que des axes mineurs de communication, sont visibles avec une portée de 2 miles (au centre). Avec une portée de 0.4 mile (à droite) vous pouvez voir une autoroute avec une sortie, des rues principales et secondaires ainsi que des Centres d’Intérêts.

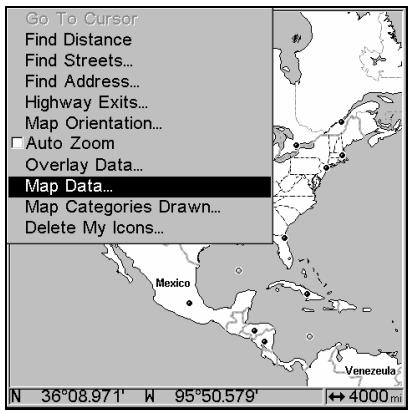

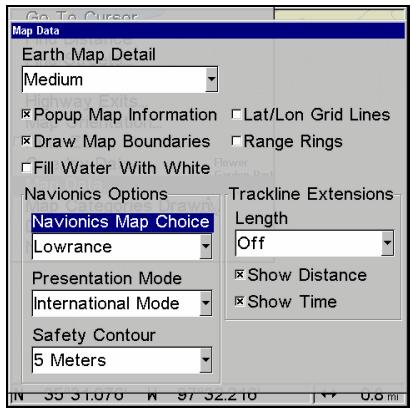

La carte de fond inclue: des cartes peu détaillées du monde entier, comprenant les villes, les principaux lacs et rivières, les frontières politiques; et des cartes moyennement détaillées des Etats-Unis. Les cartes moyennement détaillées des Etats-Unis comprennent: toutes les municipalités; les zones métropolitaines; les terrains publics (tels que les forêts ou les parcs nationaux); et certains axes urbains majeurs. Les autoroutes d'Etats, Inter-Etats et U.S. y sont également inclues; les lacs et ruisseaux de tailles moyennes et importantes; et plus de 60 000 aides à la navigation et 10 000 épaves et obstructions présentes dans les eaux côtières ou dans les eaux des Grands Lacs des Etats-Unis. Tout nouveau en 2007, vous retrouverez également plus de 3000 cartes détaillées de lacs avec des côtes mieux définies, des courbes de profondeur ainsi que d’autres détails sous-marins. Les cartes personnalisées MapCreate incluent de grandes quantités d'informations que l'on ne retrouve pas dans la carte de fond. Les cartes MapCreate comprennent une base de données permettant la recherche de Centres d'Intérêt, elles comprennent également toutes les rues et routes secondaires, toutes sortes de points de repère (tels que les sommets, les écoles, les tours radio, etc.); davantage de rivières, de ruisseaux, et de plus petits lacs et étangs accompagnés de leurs noms. Le plus important est le détail de la carte qui permet en retour à votre appareil GPS de démontrer un plus grand niveau de précision de positionnement. Par exemple, la carte de fond vous montrerait les grandes lignes et la forme approximative d'un littoral ou d'un corps d'eau, mais le plus grand niveau de détail de MapCreate montrerait la côte entièrement et avec précision (détail plus fin). Beaucoup de petites îles ne seraient pas incluses dans la carte de fond, mais le sont avec MapCreate. REMARQUE: Disponibles chez LEI Extras (consultez la fin de ce manuel pour obtenir des informations sur la commande d'accessoires), les FreedomMaps sont des cartes pré-enregistrées qui contiennent l'intégralité des informations disponibles sur une carte personnalisée MapCreate, sans imposer le même travail de préparation.
Drawn" pour activer et désactiver individuellement les affichages des POIs.) Bien que leur affichage soit désactivé, vous pouvez toujours rechercher des POIs, et leurs icônes apparaîtront lorsque votre appareil les retrouvera pour vous.
Le Menu des Affichages propose également plusieurs options d'affichage sous la catégorie Carte. Pour y accéder, appuyez sur PAGES|← → jusqu'à MAP (CARTE)|↓ jusqu'au Type d'Affichage|EXIT.
PAGES|PAGES. Cela vous permet de choisir la carte sur laquelle le curseur se déplacera et à partir de laquelle les menus s'ouvriront. La fenêtre possédant la barre de titre bleue est la fenêtre active.
Cartographique avec deux fenêtres verticales (à droite).

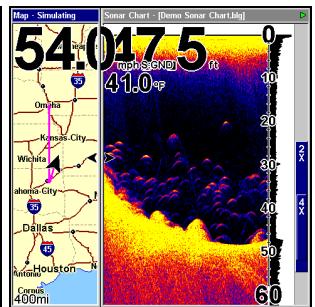

écrans qui possèdent deux fenêtres principales. Vous pouvez ainsi modifier la taille horizontale des fenêtres pour les adapter à votre préférence. 1. Depuis l'une des deux fenêtres affichées, appuyez sur MENU|↓ jusqu'à RESIZE WINDOW (REDIMENSIONNER FENETRE)|ENT. 2. Quatre flèches clignotantes apparaîtront le long de la ligne centrale séparant les deux fenêtres. Ces dernières se trouveront par défaut en 129

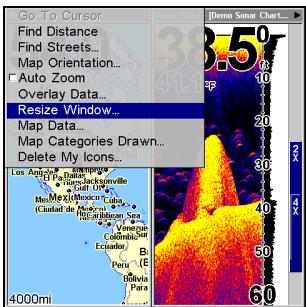

3. Pour modifier la taille des fenêtres une nouvelle fois ou pour revenir aux réglages de départ, suivez simplement les étapes décrites ci-dessus. Vous pouvez également utiliser la commande de Réinitialisation des Options pour revenir aux réglages par défaut. Carte avec Sondeur L’écran Cartographique avec Sondeur divise l’écran à part égale entre une vue cartographique et une vue du sonar. Ces fenêtres peuvent être redimensionnées de manière à convenir à vos préférences. Pour redimensionner les fenêtres de la Carte et du Sondeur: 1. Appuyez sur PAGES, sélectionnez MAP, puis MAP WITH SONAR et appuyez sur ENT. 2. Appuyez sur MENU, sélectionnez RESIZE WINDOWS et appuyez sur ENT. Deux flèches horizontales apparaîtront à l’écran. 3. Utilisez les touches ← → pour augmenter ou réduire la taille des fenêtres. Appuyez sur EXIT pour revenir en fonctionnement normal.
Affichages (à gauche). Option de Redimensionnement des Fenêtres sélectionnées dans le menu de la Carte avec Sondeur (au centre). Flèches de redimensionnement affichées en cours de modification de la taille des fenêtres (à droite).
L’écran Cartographique avec Indicateurs Personnalisés est divisé en une carte à droite, et en un indicateur numérique à gauche. La taille de ces deux fenêtres peut être modifiée de manière à ce que l’une soit plus large que l’autre ou encore de façon à ce que l’écran soit divisé de manière égale.
Affichages (à gauche). Option des Données de Superposition sélectionnée dans le menu de la Carte avec Indicateurs Personnalisés (à droite).

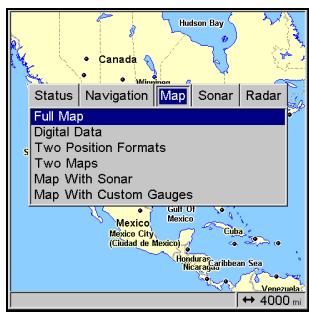

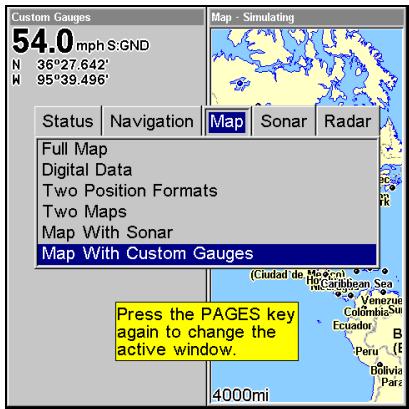

1. Appuyez sur PAGES, sélectionnez MAP WITH CUSTOM GAUGES et appuyez sur ENT. 2. Appuyez sur MENU, sélectionnez OVERLAY DATA et appuyez sur ENT. Le menu des Données de Superposition affichées apparaîtra. 3. Sélectionnez (PRESS ENT TO ADD…) et appuyez sur ENT afin d’ouvrir le menu de Visualisation des Données, lequel possèdera cinq catégories de données différentes: Données GPS, Navigation, Calculateur de Trajet, Heure, Données Sonar et Données Capteur. 4. Sélectionnez la catégorie de données voulue puis appuyez sur ENT, ce qui aura pour effet de dérouler une liste d’options, révélant ainsi les diverses sous-catégories avec les cases leur correspondant. 5. Sélectionnez la sous-catégorie voulue puis appuyez sur ENT, ce qui aura pour effet de cocher la case correspondant à votre sélection, indiquant que la donnée choisie sera à présent affichée à l’écran. 6. Si vous souhaitez que d’autres types de données soient également affichés, répétez les Etapes 4 et 5. Appuyez plusieurs fois sur EXIT pour revenir à l’écran Cartographique avec Indicateurs Personnalisés. Le type de données que vous aurez sélectionné sera à présent affiché dans la zone grise située à gauche de l’écran. 131
2. Sélectionnez le Type de Données dont vous souhaitez modifier la taille, puis utilisez les touches ← → pour passer d’un réglage à un autre parmi les quatre options suivantes : Off, Petit, Moyen, Grand et Enorme. 3. Pour modifier la taille d’un autre Type de Données, répétez les étapes décrites ci-dessus. Pour revenir à l’écran Cartographique avec Indicateurs Personnalisées, appuyez sur EXIT.
La taille d’affichage de la Vitesse a été modifiée pour apparaître en Grand (à droite).
Lorsque vous accéderez à l’Affichage Radar, l’écran affichera alors un radar. Des informations concernant l’installation et le fonctionnement du radar sont comprises dans deux documents fournis avec les appareils Lowrance muni de radar : Instructions d’Installation pour Module d’Interface Radar et RIM 100 Radar et Guide de Fonctionnement Radar. Reportez-vous à ces documents pour obtenir plus d’informations sur votre radar.
2. Appuyez sur MENU pour ouvrir le menu du Radar. Appuyez sur EXIT pour revenir à l’écran du radar. La page suivante présente une consultation rapide en 12 étapes pour un fonctionnement de base du GPS.
1. Appuyez sur la touche PWR pour allumer l'appareil. 2. L'écran affichera la carte de l'Amérique du Nord à une échelle de 4000 miles. Passez d’un type d’écran à un autre (Ecran Cartographique, Ecran d'Etat Satellite, Ecran de Navigation et Ecran du Sondeur) en appuyant sur PAGES|← ou → pour sélectionner un Type d'Affichage |EXIT. Affichez l'Ecran d'Etat Satellite. 3. Attendez que l’appareil ait localisé les satellites et calculé votre position actuelle. Le processus est visible à l’écran. Cette opération prend en moyenne 1 minute, ou moins, dans le cas où le ciel est non obstrué par le terrain ou par des structures. Lorsque l’appareil acquiert une position, une tonalité est émise et un message apparaît à l’écran. 4. Une fois la position acquise, appuyez sur PAGES pour passer à l'Ecran Cartographique, qui affiche une vue aérienne de la terre. Vous pouvez alors vous déplacez sur la carte en: Effectuant un Zoom Avant (Zoom in) pour observer plus de détails : appuyez sur ZIN. Effectuant un Zoom Arrière (Zoom out) pour observer une zone plus grande, avec moins de détails : appuyez sur ZOUT. Faisant défiler la carte vers le nord, le sud, l’est ou l’ouest en utilisant les touches fléchées ↑ ↓ → ←. Pour stopper le déplacement et revenir à votre position actuelle, appuyez sur la touche EXIT. 5. Fixez un waypoint (Wpt 001) au niveau de votre position actuelle de façon à pouvoir vous y rendre à nouveau plus tard: appuyez sur WPT|WPT. Un symbole et les chiffres "001" apparaissent. 6. Zoomez/faites défiler la carte pour trouver un objectif proche ou un lieu où vous désirez vous rendre. Utilisez les touches fléchées pour y centrer le curseur. 7. Rendez-vous à la destination sélectionnée: appuyez sur MENU|ENT|EXIT. Suivez la trajectoire en pointillée sur l'Ecran Cartographique ou la flèche d'orientation de la boussole sur l'Ecran de Navigation. 8. Une fois à destination, l’Alarme d’Arrivée se déclenche: pour l’éteindre, appuyez sur EXIT. Annulez la commande de Navigation: appuyez sur MENU|MENU|↓ jusqu'à CANCEL NAVIGATION (ANNULER NAVIGATION)|ENT|← pour 134
10. De retour au point de départ, l’Alarme d’Arrivée se déclenche; appuyez sur EXIT. Annulez la commande de Navigation: appuyez sur MENU|MENU|↓ jusqu’à CANCEL NAVIGATION (ANNULER NAVIGATION)|ENT|← pour YES (OUI)|ENT. 11. Pour éteindre l'appareil, maintenez la touche PWR enfoncée pendant trois secondes.
Le repérage de votre position est aussi simple que d’allumer votre appareil. En l'absence d'obstruction par un feuillage dense, du fait de la topographie ou par des structures et bâtiments, l’appareil recherche automatiquement les satellites et calcule sa position en une minute ou moins environ. Si pour une raison ou une autre l’acquisition d’une position prend plus de temps, vous vous trouvez alors sans doute dans un bâtiment ou un véhicule ou sur un terrain qui bloque la réception des signaux. Pour y remédier, assurez-vous que vous soyez placé de façon à ce que le module antenne de l’appareil ait accès à une vue du ciel aussi dégagée que possible, puis éteignez et rallumez l'appareil.

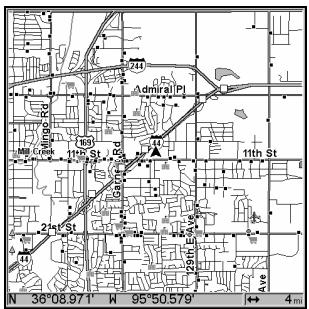

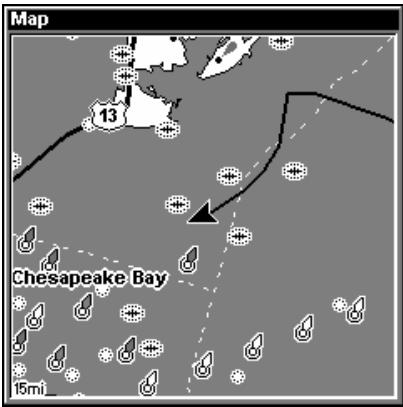

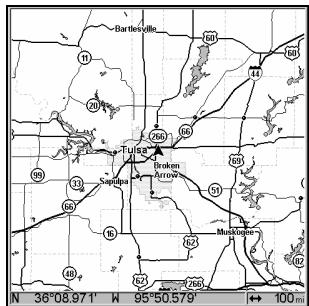

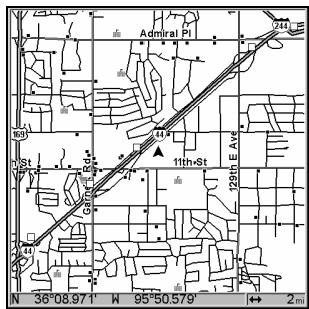

La carte affiche une perspective aérienne de la terre. La portée du zoom apparaît dans le coin inférieur gauche de l’écran. 1. Appuyez sur la touche ZIN (zoom avant) pour vous rapprocher et observer plus de détails dans une zone géographique réduite. 2. Appuyez sur la touche ZOUT (zoom arrière) pour vous éloigner et observer une zone géographique plus importante et moins détaillée. Lorsque vous vous déplacez, la carte se déplace automatiquement en même temps que vous. Ainsi, votre position reste approximativement toujours au centre de votre écran. Vous pouvez effectuer un panoramique ou faire défiler la carte 135

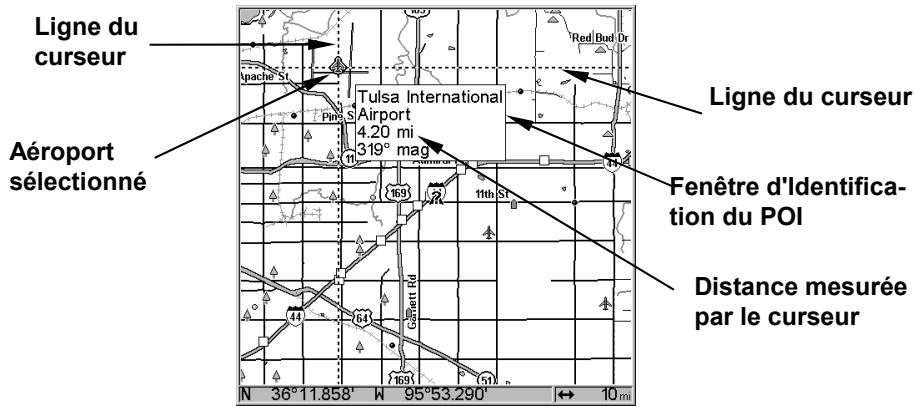

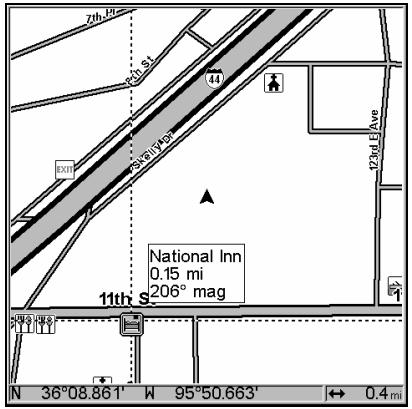

Sélection d’un Détail de la Carte avec le Curseur 1. Utilisez les touches de zoom et les touches fléchées pour vous déplacer sur la carte et pour trouver l’emplacement que vous souhaitez sélectionner. 2. Utilisez les touches fléchées pour centrer le curseur sur l’objectif choisi. Pour la plupart des points de la carte, une fenêtre automatique vous donnera le nom du détail sélectionné.
Appuyez EXIT pour faire disparaître le curseur et revenir à votre position actuelle. Lorsque vous souhaitez jeter un nouveau coup d'œil 136
Vous savez à présent comment l'appareil peut retrouver votre position ; essayons maintenant d’en rechercher d’autres. La fonction de recherche est l’un des dispositifs les plus puissants de la ligne de produits GPS Lowrance. Dans l’exemple suivant, nous rechercherons le fast-food le plus proche. Pour plus d’informations concernant les différents types de recherche, reportez-vous à la Section 9, Recherche. REMARQUE: Cet exemple nécessite que vous possédiez la base de données des Points d’Intérêts (POI) comprise dans une carte personnalisée hautement détaillée MapCreate. Une fois que l'appareil aura retrouvé votre position: 1. Appuyez sur WPT|↓ jusqu'à POI-RESTAURANTS. 2. Vous pourriez effectuer votre recherche parmi l’intégralité des catégories de restaurants, mais dans cet exemple nous allons limiter notre recherche. Appuyez sur → jusqu'à la colonne des SUBCATEGORY |↓ jusqu'à FAST FOOD CHAINS|ENT|↓ pour NEAREST|ENT. 3. L'appareil indique qu’il est entrain d’effectuer le calcul, puis une liste de restaurants apparaît, le plus proche se retrouvant mis en évidence en début de liste. Le restaurant le plus éloigné se trouvera en fin de liste.

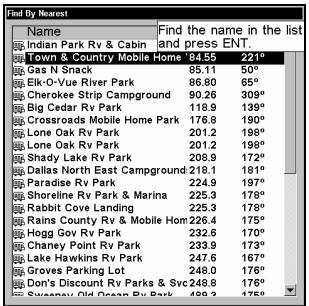

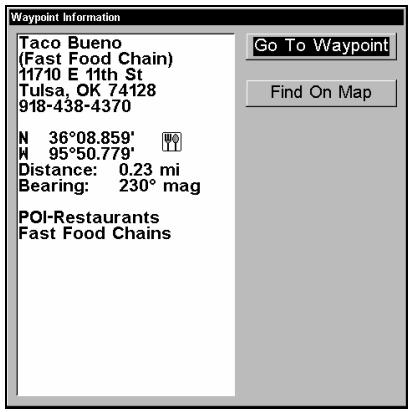

Catégorie (au centre). Liste des restaurants les plus proches (à droite).

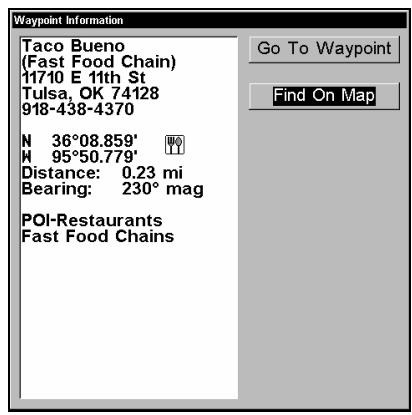

Dans la deuxième figure (à droite) la commande Find On Map (Afficher sur Carte) est sélectionnée.
↓ jusqu’à Find On Map|ENT. 6. La carte apparaît, avec le curseur en croix surlignant le symbole du restaurant. Une petite fenêtre donne le nom, la distance et l'orientation du POI. Une boîte de données au bas de l’écran vous informe de sa latitude et de sa longitude.
(comprenant les données POI) pour la zone dans laquelle vous effectuez votre recherche, votre recherche peut ne donner aucun résultat.

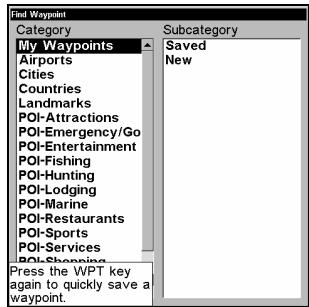

Vous pouvez créer un waypoint à partir de la position du curseur sur la carte, ou au niveau de votre position lorsque vous vous déplacez. Vous pouvez manuellement créer un waypoint en entrant la latitude et la longitude d'une position. Vous pouvez copier des waypoints depuis votre appareil vers votre ordinateur avec le logiciel MapCreate. Ainsi, lorsque vous souhaitez ré-emprunter un itinéraire, les waypoints archivés peuvent être rechargés sur votre appareil GPS. Pour créer et sauvegarder un Waypoint: Ces deux premières techniques utilisent la méthode Quick Save (Sauvegarde Rapide), la manière la plus rapide et la plus simple de créer un point de repère. Créer un Waypoint à partir de votre Position Actuelle Au cours de votre déplacement, appuyez sur WPT|WPT. Un point de
La méthode de Sauvegarde Rapide utilise le symbole par défaut du waypoint jusqu'à ce que vous éditiez un waypoint existant et changiez son symbole. Une fois le symbole d'un waypoint changé, l'appareil s'en souviendra et utilisera le même symbole la prochaine fois que vous sauvegarderez un waypoint. Pour revenir au symbole par défaut, éditez un waypoint et choisissez le symbole par défaut, ou utilisez la commande de Réinitialisation des Options.
Vous pouvez sélectionner n'importe quel point de repère visible sur la carte avec le curseur, puis utiliser la commande "Aller vers le Curseur" (Navigate to Cursor) (nous décrirons comment plus loin dans cette section). Cependant, vous pouvez éviter de faire défiler la carte pour trouver un waypoint en utilisant les commandes de Recherche d'un Waypoint: 1. Appuyez sur WPT|→ jusqu'à SAVED (SAUVEGARDE)|ENT. Pour rechercher le waypoint le plus proche, appuyez sur ↓ pour NEAREST (LE PLUS PROCHE)|ENT; ou pour effectuer une recherche par nom (et naviguer dans la liste des waypoints), appuyez sur ENT. Dans le cadre de cet exemple, effectuez une recherche par nom. 2. Si la liste de vos waypoints est relativement longue, vous pouvez épeller le nom du waypoint que vous recherchez dans la fenêtre FIND BY NAME (CHERCHER PAR NOM). (Appuyez sur ↑ ou sur ↓ pour modifier le premier caractère, puis appuyez sur → jusqu’au caractère suivant et répétez les mêmes étapes jusqu’à ce que le nom choisi soit correct, puis appuyez sur ENT pour entrer dans la liste.) 3. Si la liste est courte, vous pouvez aller directement à la fenêtre FIND IN LIST (CHERCHER DANS LA LISTE) en appuyant sur ENT. Utilisez les flèches ↑ ou ↓ pour sélectionner le nom du waypoint, puis appuyez sur ENT et l'écran d'information du waypoint apparaîtra avec la commande GO TO (NAVIGUER VERS WAYPOINT) sélectionnée. 4. Pour commencer à naviguer vers le waypoint, appuyez sur ENT

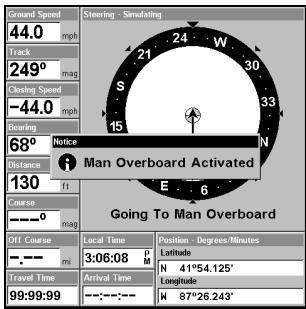

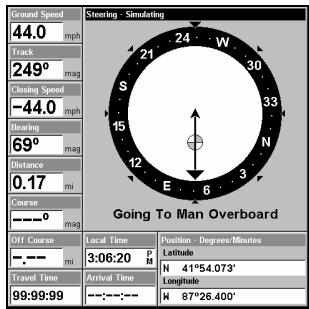

L’appareil possède un dispositif d’homme à la mer (MOB) qui vous montre les données de navigation à suivre pour vous rendre à l’emplacement ou la fonction a été activée. Pour l’activer, appuyez sur les touches ZOUT et ZIN en même temps. Votre position à l’instant ou ces touches sont actionnées est enregistrée comme étant la position dite d’homme à la mer. Attention: Sauvegarder un nouveau point de repère "Man Overboard" remplacera et effacera le point de repère "Man Overboard" précédent.
Navigation ou l’Ecran Cartographique. Lorsque le MOB est activé, l’Ecran de Navigation affiche automatiquement la boussole avec sa flèche d’orientation pointée vers la position de l’homme à la mer. Le nom de la destination est alors le suivant: "Going To Man Overboard." L'Ecran Cartographique affiche un point de repère MOB représentant une silhouette humaine et la flèche de direction indique l’orientation à suivre pour atteindre cette position.
Cartographique (à droite). La victime se trouve à tribord. Le GPS montre la direction à suivre pour la secourir.
Pour annuler la navigation vers le MOB, appuyez sur MENU|MENU|↓ jusqu'à CANCEL NAVIGATION (ANNULER NAVIGATION)|ENT|← pour YES (OUI)|ENT. L'appareil cessera d'afficher les informations de navigation.

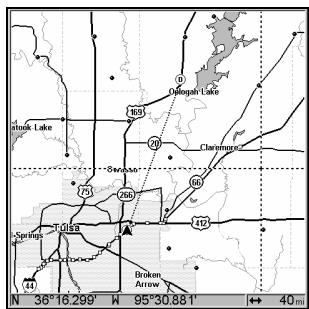

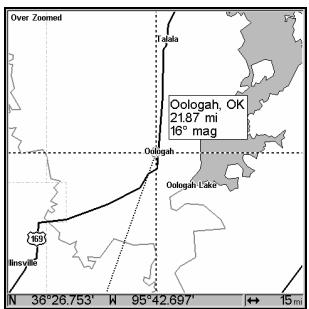

La commande GO TO CURSOR (Aller vers le Curseur) vous conduit à la position actuelle du curseur sur la carte. C'est une façon rapide et pratique de vous diriger vers n'importe quelle position visible sur la carte. 1. Utilisez le curseur (contrôlé par les touches fléchées) ainsi que les touches zoom in et zoom out pour vous déplacer sur la carte jusqu’à ce que vous trouviez un endroit où vous souhaitiez vous rendre. 2. Centrez le curseur sur l’emplacement choisi de façon à le sélectionner. Voir l’exemple ci-dessous. (Beaucoup de détails cartographiques tels que les waypoints, les Points d'Intérêt, les villes, etc. peuvent être "sélectionnés", et apparaîtront "mis en évidence" avec une fenêtre d'information. D'autres détails, tels qu'une rivière ou une intersection n'apparaîtront pas "sélectionnés", mais le curseur vous y conduira de la même façon.)
L’Ecran Cartographique affichera une ligne rouge reliant votre position actuelle à la position du curseur. L’Ecran de Navigation affichera une boussole vous donnant les informations de navigation pour vous rendre à votre destination. Consultez les exemples suivants.
également les informations de navigation.
CANCEL NAVIGATION (ANNULER NAVIGATION)|ENT|← pour YES (OUI)|ENT. L'appareil cessera d’afficher les informations de navigation.

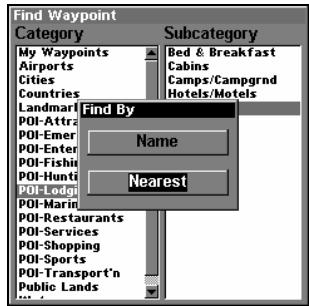

Une autre méthode consiste à rechercher les POIs avec la commande Find Waypoint (Recherche), activée depuis la touche WPT (Reportezvous à l'exemple de recherche décrit plus haut dans cette section, ou consultez la Section 9, Recherche, pour des instructions plus détaillées sur la recherche de POIs.) Pour vous rendre à un POI: 1. Appuyez sur WPT, sélectionnez la catégorie de POI voulue, puis appuyez sur → pour entrer dans la liste des Sous Catégories. 2. Sélectionnez la sous catégorie voulue et appuyez sur ENT. Le menu de Recherche apparaîtra avec deux options : Recherche en fonction du Nom ou Recherche du POI le Plus Proche. 3. Sélectionnez l’option de recherche voulue puis appuyez sur ENT. Une liste de POIs apparaîtra. Si vous choisissez d’effectuer votre recherche en fonction de sa Proximité, utilisez les touches ↑ ↓ pour sélectionner le POI voulu et appuyez sur ENT. Si vous choisissez d’effectuer votre recherche par Nom, utilisez les touches ↑ ↓, ← → pour saisir le nom du POI. Lorsque le nom voulu aura été saisi, appuyez sur ENT pour accéder à la liste des POIs correspondants. 4. Sélectionnez le POI voulu puis appuyez sur ENT, ce qui aura pour effet d’ouvrir le menu d’Information du Waypoint correspondant. 5. Sélectionnez la commande GO TO WAYPOINT et appuyez sur ENT. L’appareil commencera à afficher les informations de navigation vous permettant de vous rendre à votre destination. Pour annuler la fonction de navigation, appuyez sur MENU|MENU|↓ jusqu’à CANCEL NAVIGATION|ENT|← pour YES|ENT. L’appareil cessera d’afficher les informations de navigation.

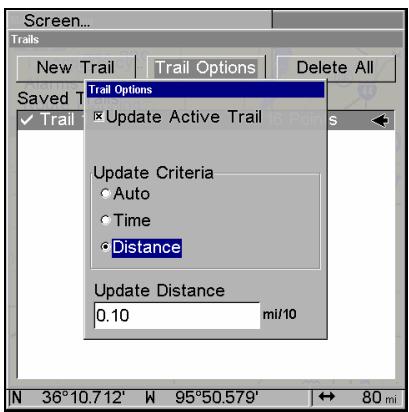

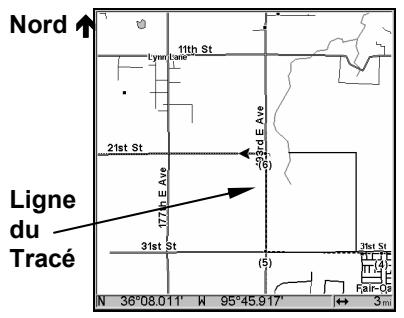

Un tracé est un chapelet de points de repères relevés par l'appareil au cours de votre déplacement. C'est l'historique de votre trajet, un enregistrement du chemin que vous avez emprunté. Les tracés sont très utiles pour répéter un même trajet. Ils sont particulièrement pratiques lorsque vous essayez de retracer votre chemin et de retourner d'où vous venez. A l'écran, les tracés sont représentés par une ligne pleine prolongeant la flèche de votre position actuelle. 145

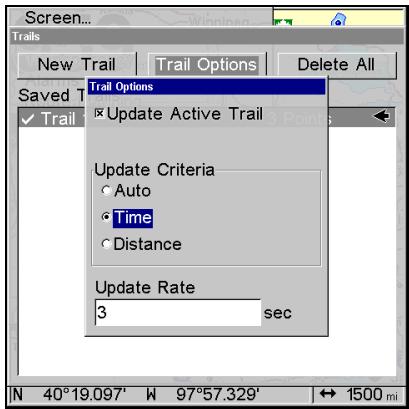

Lorsque la limite de points est atteinte, l'appareil commence à enregistrer le tracé par dessus lui-même. Par défaut, le tracé clignote une fois par seconde, le rendant plus visible sur la carte. Avec le réglage automatique par défaut, l'appareil crée un tracé en plaçant un point à l’écran (trail point) à chaque fois que vous changez de direction. (La méthode utilisée pour la création d’un tracé et son niveau de mise à jour peuvent tous les deux être réglés. Reportez-vous à la Sec. 8 pour les Options de Tracé.). Pour conserver un tracé d'un point A vers un point B, vous devez tout d'abord "éteindre" le tracé en le rendant inactif avant de vous rendre à un point C ou même de revenir au point A. Lorsque le tracé actuel est rendu inactif, l'appareil crée et enregistre automatiquement un nouveau tracé.

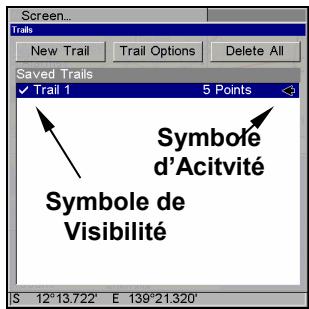

Symbole de Visibilité

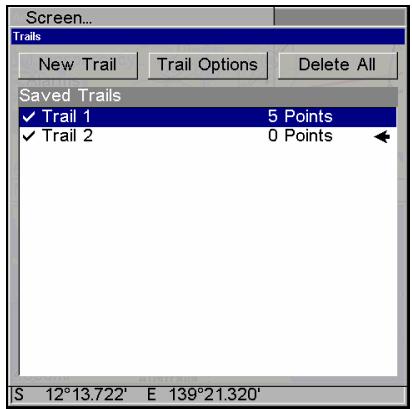

Tracés. La flèche à la droite du Tracé 1 indique que le tracé est "actif", et la marque à gauche indique que le tracé est visible sur la carte. La figure de droite illustre le menu de Modification du Tracé, avec la commande "Actif" ici sélectionnée.

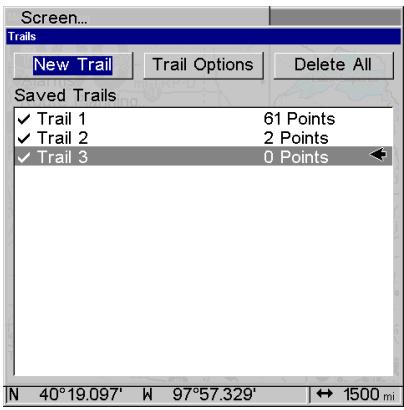

1. Appuyez sur MENU|MENU|↓ jusqu'à MY TRAILS (MES TRACES)|ENT. 2. Appuyez sur ↓ jusqu'au Nom du Tracé Actif|ENT. 3. Appuyez sur ↓ jusqu'à ACTIVE (ACTIF)|ENT. Ceci désactivera l'option "Actif". 4. Pour revenir à l'écran principal, appuyez plusieurs fois sur EXIT. Lorsque vous quitterez le menu de Modification du Tracé, vous remarquerez qu'un nouveau tracé aura commencé, avec un nouveau numéro. Dans l'exemple de la figure ci-dessous, le nouveau tracé est le numéro 2, affichant zéro point. Remarquez que le Tracé 1 est inactif, mais qu'il est toujours visible sur la carte. 146
Le tracé actif est automatiquement affiché sur la carte avec les réglages par défaut (option "Visible"). Mais vous pouvez également choisir d'activer ou de désactiver l'affichage d'un tracé sauvegardé ou actif. Dans la Liste des Tracés Sauvegardés, les tracés qui sont visibles à l'écran possèdent une marque devant leur nom. Pour désactiver l'affichage d'un tracé: 1. Appuyez sur MENU|MENU|↓ jusqu'à MY TRAILS (MES TRACES)|ENT. 2. Appuyez sur ↓ pour entrer dans la Liste des Tracés Sauvegardés, puis utilisez les touches ↑ ↓ pour sélectionner le Nom d'un Tracé|ENT. 147
Pour activer l'affichage d'un tracé: 1. Appuyez sur MENU|MENU|↓ jusqu'à MY TRAILS (MES TRACES)|ENT.
3. Appuyez sur ↓ jusqu'à ACTIVE (ACTIF)|→ jusqu'à VISIBLE|ENT. Pour revenir à l'écran principal, appuyez plusieurs fois sur EXIT.
Il existe trois méthodes pour suivre un tracé: le suivi visuel, la navigation le long d'un tracé, ou vous pouvez également ré-emprunter un tracé (en sens inverse). Essayez chacune de ces trois méthodes pour savoir laquelle vous convient le mieux. Le suivi visuel est la méthode la plus simple. Elle utilise uniquement l'Ecran Cartographique et ne nécessite l'utilisation d'aucune commande. La technique est la même que vous suiviez un tracé en marche avant (depuis le début jusqu'à la fin) ou en sens inverse (de la fin vers le début.) Cependant, le suivi visuel ne fourni aucune information de navigation pendant le déplacement, tel que le temps qu'il vous faudra pour atteindre votre destination. Les deux autres méthodes fournissent une gamme complète de données pour la navigation et fonctionnent aussi bien avec l'Ecran Cartographique qu'avec l'Ecran de Navigation. La seule différence est que "naviguer le long d'un tracé" permet de suivre un tracé en marche avant (depuis le début jusqu'à la fin) alors que "ré-emprunter un tracé" permet de le suivre en sens inverse (de la fin vers le début.) En randonnée pédestre avec un GPS portable, nous n'utilisons souvent que le suivi visuel car cette méthode est la meilleure pour suivre toutes les petites courbes d'un chemin. A des vitesses plus grandes, comme sur route ou sur l'eau, les commandes de Navigation et de Backtrack d'un tracé se révèlent généralement plus pratiques. Suivi Visuel 1. Sur l'Ecran Cartographique, zoomez (ZIN ou ZOUT) de façon à ce que votre tracé clignotant soit visible. 2. Déplacez-vous et observez la carte. Dirigez-vous de façon à ce que la flèche indiquant votre position se déplace le long du tracé que vous venez d'emprunter.

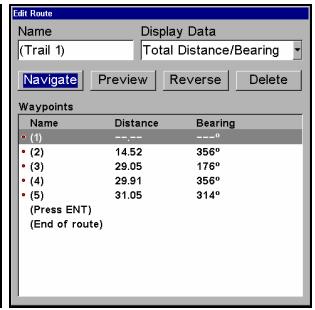

Les figures suivantes illustrent la séquence des menus pour naviguer le long d'un tracé. 1. Appuyez sur MENU|MENU|↓ jusqu'à MY TRAILS (MES TRACES)|ENT. 2. Appuyez sur ↓|↓ pour entrer dans la Liste des Tracés Sauvegardés, puis utilisez les touches ↑ ou ↓ pour sélectionner le Nom d'un Tracé|ENT. 3. Appuyez sur → jusqu'à DELETE TRAIL (EFFACER TRACE) |↓ jusqu'à NAVIGATE (NAVIGUER)|ENT. 4. Appuyez sur ↓ jusqu'à NAVIGATE (NAVIGUER)|ENT. L'appareil commencera à afficher les informations de navigation le long du tracé. REMARQUE: Si vous vous trouvez déjà au point d’origine de votre tracé ou que vous en êtes proche, l’alarme d’arrivée se déclenchera dès que vous appuierez sur la touche Entrée. Appuyez sur EXIT pour éteindre l’alarme et poursuivez. 5. A présent, suivez les instructions de votre appareil. 6. Lorsque vous atteignez votre destination, assurez-vous d'annuler la fonction de navigation: appuyez sur MENU|MENU|↓ jusqu'à CANCEL NAVIGATION (ANNULER NAVIGATION)|ENT. L'appareil vous demandera si vous êtes sûr; appuyez sur ←|ENT.
Naviguer sélectionnée pour le Tracé 6. Un tracé est toujours converti en un "itinéraire" lorsque vous choisissez de le remprunter.
Au cours de votre déplacement, l'alarme d'arrivée se déclenchera au moment où vous vous rapprocherez d'un waypoint du tracé, et la flèche d'orientation de la boussole tournera pour pointer en direction du prochain waypoint. Appuyez sur EXIT pour éteindre l'alarme.

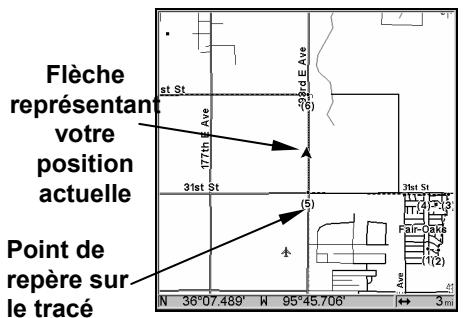

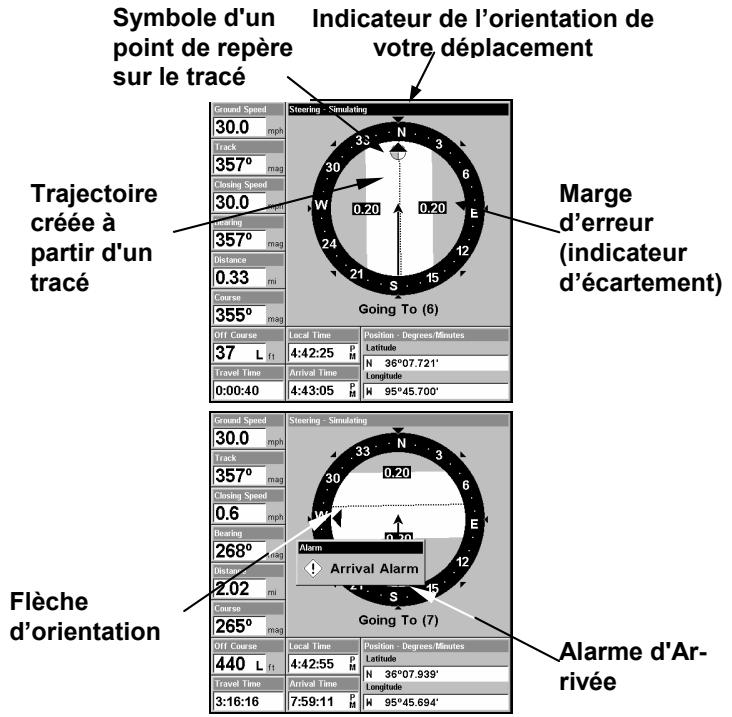

Symbole d'un Indicateur de l’orientation de point de repère votre déplacement sur le tracé
5. A présent, suivez les instructions de votre appareil. 6. Lorsque vous atteignez votre destination, assurez-vous d'annuler la commande de navigation: appuyez sur MENU|MENU|↓ jusqu'à CANCEL NAVIGATION (ANNULER NAVIGATION)|ENT. L'appareil vous demandera si vous êtes sûr; appuyez alors sur ←|ENT.
Les Custom maps (Cartes personnalisées) fonctionnent uniquement depuis une carte MMC ou SD. Lorsqu’une cartouche mémoire contenant un Fichier de Carte Personnalisée est insérée dans l’appareil, ce dernier charge automatiquement le fichier sur sa mémoire dès que vous l'allumez. Les instructions concernant la copie de fichiers de cartes personnalisées sur une carte mémoire MMC se trouvent dans les manuels de votre lecteur de carte MMC et de votre logiciel MapCreate. Pour savoir comment insérer une carte MMC dans l'appareil, reportezvous à la Sec. 2, Installation/Accessoires. Fichiers de Données GPS: Les GPS Data files (Fichiers de Données GPS), contiennent des waypoints, des itinéraires, des tracés et des icônes de repérage. Les 152

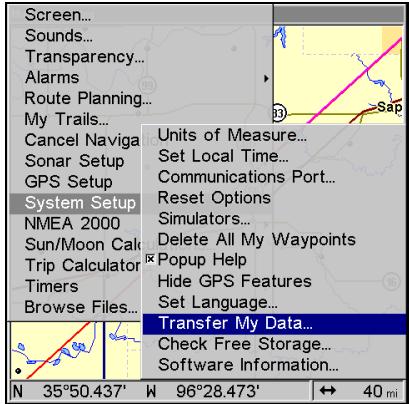

Les données GPS automatiquement enregistrées sur la mémoire interne de votre appareil doivent être sauvegardées sur une MMC (en tant que Fichier de Données GPS) pour pouvoir être stockées sur un ordinateur. Les Fichiers de Données GPS enregistrés sur une MMC doivent d’abord être copiés sur la mémoire interne de l'appareil pour que ce dernier puisse les lire. Voici comment: 1. Insérez une MMC dans votre appareil. Appuyez sur MENU|MENU|↓ jusqu'à SYSTEM SETUP (REGLAGE SYSTEME)|ENT|↓ jusqu'à TRANSFER MY DATA (TRANSFERER MES DONNEES)|ENT et l’écran représenté ci-dessous apparaîtra. 2. Le menu "Transfer My Data" (Transférer Mes Données) comprendra un message qui vous indiquera si une carte MMC est présente ou non. Si aucune carte MMC n’est présente, vous devrez tout d’abord en insérez une dans l'appareil de façon à activer les commandes de Chargement (Load) ou de Sauvegarde (Save). Pour transférer des données depuis l'appareil vers la carte MMC: appuyez sur ENT (pour SAUVEGARDER.) Pour transférer des données depuis la carte MMC vers l'appareil: appuyez sur → pour LOAD (CHARGER)|ENT.

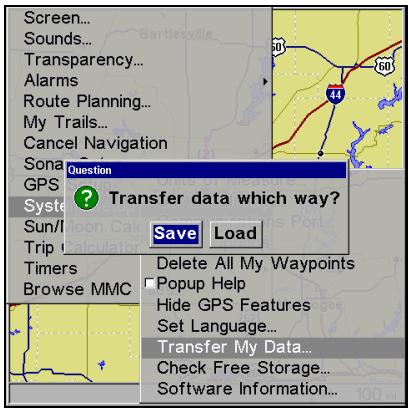

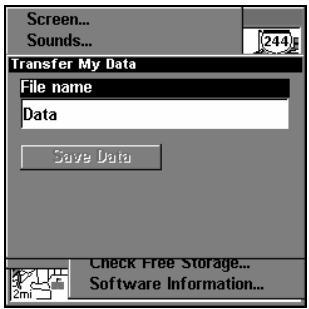

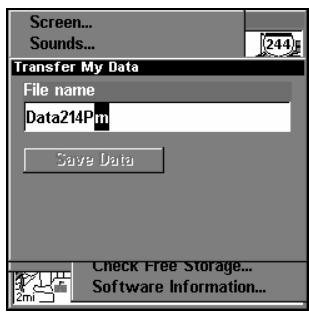

Lorsque vous transfèrerez des données, vous aurez la possibilité de sauvegarder les données de l’appareil sur une cartouche MMC ou bien de télécharger les données d’une MMC sur votre appareil.
ENT. Si vous souhaitez renommer le fichier (comme illustré dans les figures suivantes), appuyez sur ENT pour activer la fenêtre de sélection. 153
L’appareil affichera tout d’abord un message de progression, puis un message de fin du transfert de données quand celui-ci sera terminé. Pour revenir à l’écran principal, appuyez plusieurs fois sur EXIT.
Pour sélectionner un fichier, appuyez sur ENT afin d’activer la fenêtre de sélection, puis utilisez les flèches ↓ ou ↑ pour sélectionner le fichier que vous désirez, et appuyez sur ENT pour valider la sélection. Ensuite, appuyez sur ↓ pour LOAD DATA|ENT. L’appareil affichera un message de fin de transfert des données quand ce dernier sera terminé. Pour revenir à l’écran principal, appuyez plusieurs fois sur EXIT.
3. Appuyez sur EXIT pour quitter cette fonction.
La distance séparant le bateau du quai est de 0.52 miles (à droite).

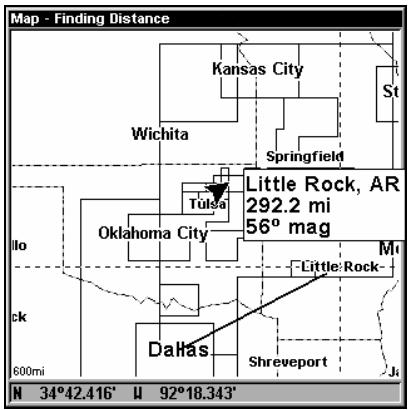

Vous pouvez également mesurer la distance séparant deux points distincts sur la carte. 1. Lorsque l'Ecran Cartographique est affiché, appuyez sur: MENU|↓ jusqu'à FIND DISTANCE (MESURER DISTANCE)|ENT. 2. Centrez votre curseur sur le premier point. (Une ligne élastique apparaît, reliant votre position actuelle à l'emplacement du curseur.) Appuyez sur ENT pour fixer le premier point, et la ligne élastique disparaîtra. 3. Déplacez le curseur jusqu'au second emplacement. La ligne élastique réapparaîtra, reliant cette fois le premier point au deuxième. La distance le long de cette ligne apparaîtra dans une petite fenêtre. 4. Appuyez sur EXIT pour annuler la commande et revenir à l'écran principal. (Appuyez sur EXIT une fois de plus pour faire disparaître le curseur.) 157
Les icônes sont des symboles graphiques utilisés pour marquer un emplacement, un centre d'intérêt ou un attrait de votre choix. Elles peuvent être placées sur la carte, sauvegardées et réutilisées ultérieurement dans le cadre d'une navigation. Elles sont parfois désignées sous le nom d'icônes de repérage. L’appareil possède 42 symboles différents parmi lesquels vous pouvez choisir pour la création d'une icône. Les icônes sont similaires aux waypoints, mais elles ne stockent pas autant d'informations que les waypoints (comme leurs noms). Vous ne pouvez pas utiliser un menu pour naviguer vers une icône comme vous le pouvez avec les waypoints. (Mais vous pouvez cependant utiliser le curseur pour vous rendre à n'importe quelle icône sur la carte.) Vous pouvez créer une icône au niveau de l'emplacement du curseur, ou au niveau de votre position actuelle au cours de vos déplacements. Créer une Icône sur la Carte 1. Utilisez les touches fléchées pour déplacer le curseur jusqu'à l'endroit où vous souhaitez faire apparaître une icône. 2. Appuyez sur ENT et le menu de Sélection du Symbole de l'Icône apparaîtra. 3. Appuyez sur ↑ ↓ , ← → pour sélectionner votre symbole, puis appuyez sur ENT. L'icône apparaîtra alors sur votre carte.
Sélection du Symbole de l'icône (au centre). L'icône d'une note de Musique apparaît sur la carte (à droite). (Le curseur a été déplacé pour plus de clarté.)
1. Au cours de votre déplacement, appuyez sur ENT et le menu de Sélection du Symbole de l'Icône apparaîtra. 2. Appuyez sur ↑ ↓ , ← → pour sélectionner votre symbole, puis appuyez sur ENT. L'icône apparaîtra alors sur votre carte. 158

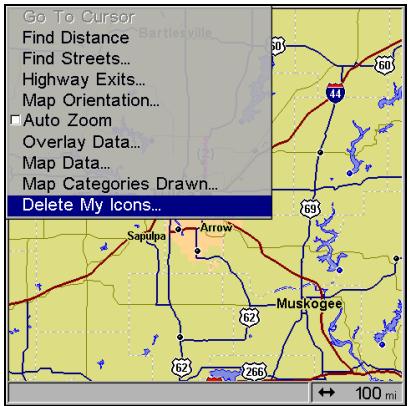

Vous pouvez effacer toutes les icônes en même temps, ou effacer toutes les icônes possédant le même symbole, ou bien vous pouvez utiliser le curseur pour n'effacer qu'une icône spécifique sur la carte. 1. Appuyez sur MENU|↓ jusqu'à DELETE MY ICONS (SUPPRESSION DE MES ICONES)|ENT. 2. Appuyez sur ↓ jusqu'à DELETE ALL ICONS (SUPPRIMER TOUTES LES ICONES), DELETE BY SYMBOL (SUPPRIMER PAR SYMBOLE) , ou DELETE FROM MAP (SUPPRIMER DE LA CARTE) et appuyez sur ENT.
← pour YES (OUI)|ENT. Toutes les icônes seront effacées de la carte. La commande de Suppression par Symbole ouvrira le menu de Sélection du Symbole. Appuyez sur ← ou ↑ ou → ou ↓ pour sélectionner le symbole de l'icône à supprimer, puis appuyez sur ENT. Un message apparaîtra pour vous dire que toutes les icônes possédant le symbole sélectionné auront été supprimées. La commande de Suppression sur la Carte vous fera déplacer le curseur sur l'icône pour la sélectionner. Appuyez alors sur ENT et l'icône disparaîtra de la carte. Se Rendre à une Icône Utilisez le curseur pour sélectionner l’icône voulue sur la carte, puis utilisez la commande "Aller vers le Curseur" (Navigate to Cursor). 1. Utilisez les touches fléchées pour centrer le curseur sur l'icône. 2. Pour naviguer vers l'icône sélectionnée: appuyez sur MENU|ENT|EXIT. Suivez la trajectoire indiquée sur l'Ecran Cartographique ou la flèche d'orientation de la boussole sur l'Ecran de Navigation. 159
Un itinéraire est une série de waypoints, reliés les uns aux autres en une séquence ordonnée, utilisée pour marquer une trajectoire. Vous pouvez considérer un itinéraire comme un collier de perles: les perles représentent les waypoints et le fil représente la direction du trajet reliant les waypoints les uns aux autres. Le trajet d'un waypoint à un autre constitue un segment; les itinéraires sont composés d'un ou de plusieurs segments. Les segments de tous les itinéraires GPS sont basés sur des lignes droites entre les waypoints. Un itinéraire permet de naviguer vers plusieurs points de repère sans avoir à reprogrammer l'appareil après l'arrivée à chacun d'entre eux. Une fois programmé dans l'appareil, un itinéraire offre la possibilité de naviguer en marche avant, tout comme en sens inverse (vous pouvez même commencer de naviguer au milieu d'un itinéraire!) Créer et Sauvegarder un Itinéraire Vous avez la possibilité de créer et de modifier un itinéraire à partir de l'appareil, ou de le créer à partir de votre ordinateur avec notre logiciel MapCreate.

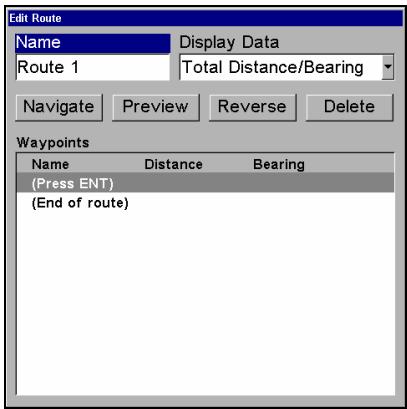

Pour télécharger un itinéraire créé avec MapCreate, suivez les instructions du manuel fourni avec le logiciel concernant la création d'un itinéraire et sa sauvegarde en tant que Fichier de Données GPS (format de fichier *.usr). Copiez le Fichier de Données GPS sur une carte MMC et insérez cette dernière dans l'appareil. (Reportez-vous à la Sec. 2 pour les instructions concernant l'installation des cartes MMC. Pour télécharger le Fichier de Données GPS sur la mémoire de l'appareil, reportez-vous au paragraphe Transférer des Cartes Personnalisées et des Fichiers de Données GPS à la Sec. 6, Fonctionnement de Base du GPS.) Itinéraires crées avec l'appareil Vous pouvez créer un itinéraire en sélectionnant des points de repères depuis une liste, ou bien en fixant une série de points de repères sur la carte à l'aide du curseur et de la touche Entrée. Dans l'exemple qui suit, nous allons créer un itinéraire à partir de la carte.
Modification des Points d'un Itinéraire (à droite) avec la commande d'Ajout à partir de la Carte sélectionnée.
6. Répétez l'étape 5, jusqu'à ce que vous atteigniez votre destination. 162
Vous pouvez modifier l'itinéraire ou utiliser d'autres commandes, mais si vous avez terminé pour l'instant, retournez à l'écran principal en appuyant plusieurs fois sur EXIT. Effacer un Itinéraire 1. Depuis l'Ecran de Navigation (NAVIGATION PAGE), appuyez sur MENU|ENT, ou depuis l'Ecran Cartographique (MAP PAGE) appuyez sur MENU|MENU|↓ jusqu'à ROUTE PLANNING (ELABORATION DE ROUTES)|ENT. 2. Appuyez sur ↓ jusqu'au nom de l'itinéraire|ENT. 3. Appuyez sur ↓ jusqu'à NAVIGATE (NAVIGUER)|ENT|→ jusqu'à DELETE (SUPPRIMER)|ENT|← pour YES (OUI)|ENT.
1. Depuis l'ECRAN DE NAVIGATION, appuyez sur MENU|ENT ou depuis l'ECRAN CARTOGRAPHIQUE, appuyez sur MENU|MENU|↓ jusqu'à ROUTE PLANNING (ELABORATION DE ROUTES)|ENT. 2. Appuyez sur ↓ jusqu'au nom de l'itinéraire|ENT|ENT. 3. Appuyez sur ↑ ou sur ↓ pour changer le premier caractère, puis appuyez sur → pour passer au caractère suivant et répétez les mêmes étapes jusqu'à ce que le nom soit correct, puis appuyez sur ENT. Retournez à l'écran principal en appuyant plusieurs fois sur EXIT. Modifier les Points de Repères d'un Itinéraire Vous pouvez modifier l'itinéraire en lui ajoutant ou en lui supprimant des points. 1. Depuis l'ECRAN DE NAVIGATION, appuyez sur MENU|ENT ou depuis l'ECRAN CARTOGRAPHIQUE appuyez sur MENU|MENU|↓ jusqu'à ROUTE PLANNING (ELABORATION DE ROUTES)|ENT. 163
Carte" vous permet d'insérer un waypoint à l'itinéraire en cliquant sur une position de la carte avec le curseur. "Ajouter Waypoint" ouvre la liste des Waypoints de façon à ce que vous puissiez insérer un waypoint appartenant à votre liste. "Supprimer Waypoint" effacera le waypoint de l'itinéraire. Enfin "Examiner le Point" vous montrera la position du waypoint en question sur la carte. REMARQUE: Lorsque vous ajoutez des points de repères à un itinéraire, les points insérés apparaissent sur l'itinéraire avant le point de repère que vous aurez sélectionné dans la liste. Pour insérer des points de repères à la fin d'un itinéraire, assurez-vous d'avoir sélectionné "(End of route)" avant de les ajouter.

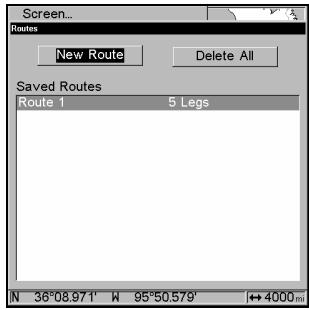

Menu des Itinéraires (au centre). Menu de Modification d'un Itinéraire
2. Appuyez sur ↓ pour sélectionner le nom de l'itinéraire|ENT|↓ jusqu'à
Navigation et l’Ecran Cartographique lorsque vous naviguez le long d'un itinéraire. Naviguer le long d'un Itinéraire en Sens Inverse Voici comment ré-emprunter un itinéraire en sens inverse, depuis le dernier waypoint jusqu'au premier: 1. Depuis l'ECRAN DE NAVIGATION, appuyez sur MENU|ENT ou depuis l'ECRAN CARTOGRAPHIQUE appuyez sur MENU|MENU|↓ jusqu'à ROUTE PLANNING (ELABORATION DE ROUTES)|ENT. 2. Appuyez sur ↓ pour sélectionner le nom de l'itinéraire|ENT|↓ jusqu'à REVERSE (INVERSER)|ENT|← jusqu'à
2.37 miles de distance. La Fig. 4 montre la navigation le long de l'itinéraire sur l'Ecran Cartographique. Dans cette figure, le conducteur a atteint le Wpt 2 et se trouve à mi-chemin entre les Wpts 2 et 3.
Supprimer un Tracé Il s'agit de la commande utilisée pour effacer ou pour supprimer un tracé: Appuyez sur MENU|MENU|↓ jusqu'à MY TRAILS (MES TRACES)|ENT|↓ jusqu'au nom d’un tracé|ENT|→ jusqu'à DELETE TRAIL (EFFACER TRACE)|ENT|← pour YES (OUI)|ENT.

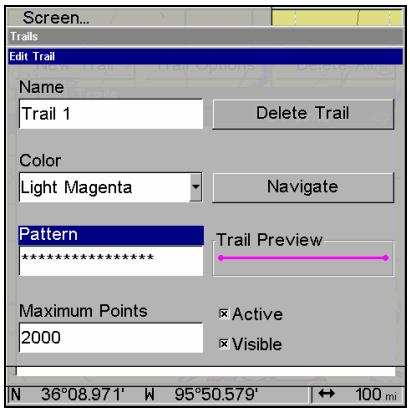

Pour changer le motif d'un tracé: appuyez sur MENU|MENU|↓ jusqu'à MY TRAILS (MES TRACES)|ENT|↓ jusqu'au nom du tracé|ENT|↓ jusqu'à PATTERN (CIRCUIT)|ENT. Appuyez sur ↑ ou sur ↓ pour modifier le premier caractère, puis appuyez sur → pour passer au caractère suivant et 167
Appuyez ensuite sur ENT, et plusieurs fois sur EXIT pour revenir à l'écran principal.
Les utilitaires sont des outils très pratiques pour vos déplacements ou pour des activités en extérieur. Réveil Pour accéder au réveil: appuyez sur MENU|MENU|↓ jusqu'à TIMERS (CHRONOMETRES)|ENT|↓ jusqu'à ALARM CLOCK (REVEIL)|ENT. Calculateur des heures de levée et de coucher du Soleil et de la Lune Pour accéder à ce menu: appuyez sur MENU|MENU|↓ jusqu'à SUN/MOON CALCULATIONS (CALCUL SOLEIL/LUNE)|ENT. Calculateur du Trajet Pour accéder au menu du calculateur: appuyez sur MENU|MENU|↓ jusqu'à TRIP CALCULATOR (CALCULATEUR DU TRAJET)|ENT. Compte à Rebours Pour accéder au menu du compte à rebours: appuyez sur MENU|MENU|↓ jusqu'à TIMERS (CHRONOMETRES)|ENT|↓ jusqu'à DOWN TIMER (COMPTE A REBOURS)|ENT. Chronomètre Pour accéder au menu du chronomètre: appuyez sur MENU|MENU|↓ jusqu'à TIMERS (CHRONOMETRES)|ENT|ENT. (OUI)|ENT. Pour revenir à l'écran principal, appuyez sur EXIT|EXIT. Pour supprimer un waypoint depuis la carte: 1. Utilisez les touches fléchées pour sélectionner le waypoint avec le curseur. 2. Appuyez sur WPT|→ jusqu'à DELETE WAYPOINT (EFFACER WAYpour YES (OUI)|ENT. Pour revenir à l'écran principal et faire disparaître le curseur, appuyez sur EXIT.
Appuyez sur MENU|MENU|↓ jusqu'à SYSTEM SETUP (REGLAGE SYSTEME)|ENT|↓ jusqu'à DELETE ALL MY WAYPOINTS (SUPPR.TOUS MES WAYPOINTS)|ENT|← pour YES (OUI)|ENT. Pour revenir à l'écran principal, appuyez sur EXIT|EXIT.
Pour modifier le nom d'un waypoint: 1. Appuyez sur WPT|ENT|ENT|ENT|↓ jusqu'au nom du waypoint |ENT|↓ jusqu'à EDIT WAYPOINT (EDITER WAYPOINT)|ENT|ENT. 2. Appuyez sur ↑ ou sur ↓ pour changer le premier caractère, puis appuyez sur → pour passer au caractère suivant et répétez les mêmes étapes jusqu'à ce que le nom soit correct. Appuyez sur ENT puis plusieurs fois sur EXIT pour revenir à l'écran principal. Pour modifier le symbole d'un waypoint: 1. Appuyez sur WPT|ENT|ENT|ENT|↓ jusqu'au nom du waypoint |ENT|↓ jusqu'à EDIT WAYPOINT (EDITER WAYPOINT)|ENT|↓ jusqu'à CHOOSE SYMBOL (CHOISIR SYMBOLE)|ENT. 2. Utilisez les touches fléchées pour sélectionner le symbole souhaité puis appuyez sur ENT. Pour revenir à l'écran principal, appuyez plusieurs fois sur EXIT. Pour modifier la position d'un waypoint: 1. Appuyez sur WPT|ENT|ENT|ENT|↓ jusqu'au nom du waypoint |ENT|↓ jusqu'à EDIT WAYPOINT (EDITER WAYPOINT)|ENT. 2. Latitude: appuyez sur → pour LATITUDE|ENT. Appuyez sur ↑ ou sur ↓ pour changer le premier caractère, puis appuyez sur → pour passer au caractère suivant et répétez les mêmes étapes jusqu'à ce que la latitude soit correcte. Appuyez surEXIT. 169
↓ pour changer le premier caractère, puis appuyez sur → pour passer au caractère suivant et répétez les mêmes étapes jusqu'à ce que la longitude soit correcte. Appuyez sur EXIT. 4. Une fois que la latitude et la longitude seront correctes, retournez à l'écran principal: appuyez plusieurs fois sur EXIT. Sélectionner un Waypoint Pour sélectionner un waypoint sur la carte (afin de vous y rendre, ou pour le modifier, etc.), utilisez les touches fléchées pour centrer le curseur sur le waypoint. Une auréole apparaîtra alors autour du waypoint. Créer un Waypoint en Entrant une Position 1. Appuyez sur WPT|→ jusqu'à la CATEGORIE)|↓ jusqu'à NEW (NOUVEAU)|ENT.
Waypoint avec la Latitude ici sélectionnée (à droite).
(Aller Vers Waypoint), un itinéraire sera automatiquement créé pour vous dirigez vers le nouveau waypoint. Si vous choisissez la commande Find On Map (Retrouver sur la Carte), l’écran cartographique apparaîtra avec le curseur centré sur le waypoint que vous aurez créé. 5. Vous pouvez modifier le Nom du Waypoint, son Altitude ou sa Profondeur en sélectionnant la catégorie voulue puis en appuyant sur ENT. Utilisez les touches ↑ ↓ pour modifier le premier caractère, puis appuyez sur → pour passer au caractère suivant et répétez ces étapes jusqu’à ce que le nom, l’altitude ou la profondeur voulu soit saisi. Appuyez ENT.modifier le symbole du waypoint, sélectionnez CHOOSE SYMBOL et surPour 6. appuyez sur ENT. La Fenêtre des Icônes apparaîtra avec 63 symboles différents. Sélectionnez le symbole voulu puis appuyez sur ENT.

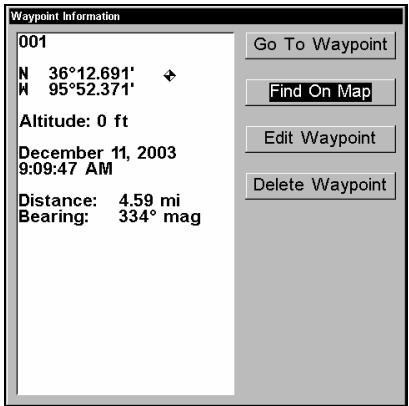

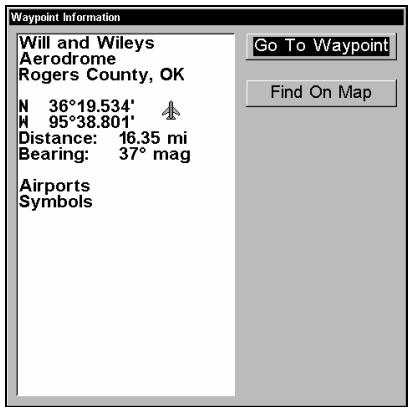

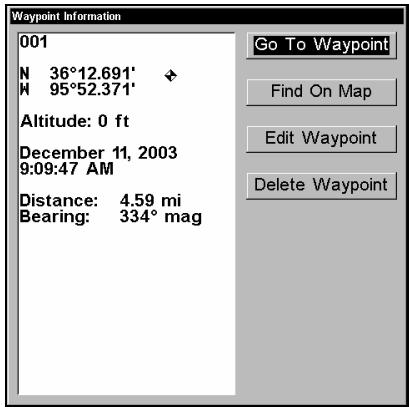

Waypoint (Aller Vers Waypoint), Find on Map (Retrouver sur la Carte), Edit Waypoint (Modifier Waypoint) et Delete Waypoint (Supprimer Waypoint). Sélectionnez l’option voulue puis appuyez sur ENT. Créer un Waypoint A Partir d'une Position Moyenne Cette fonction permet de créer un point de repère au niveau de votre position actuelle, après avoir effectué plusieurs lectures de la position et d'en avoir fait une moyenne. Ce procédé augmente la précision de positionnement du waypoint en aidant à éliminer les erreurs causées par les conditions atmosphériques ainsi que par d'autres facteurs. 1. Appuyez sur WPT|→ jusqu'à la CATEGORIE)|↓ jusqu'à NEW (NOUVEAU)|ENT.
Créer un Waypoint à partir d’une Position Projetée Cette fonction permet de fixer un waypoint à un point localisé à une 171

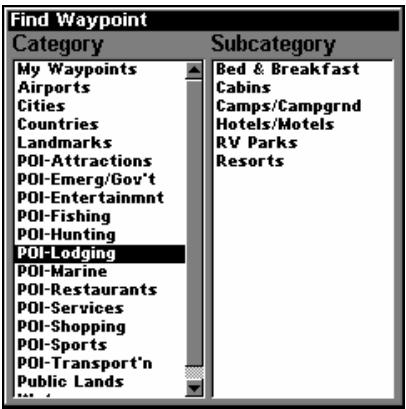

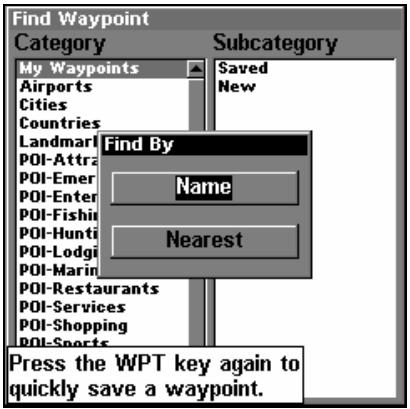

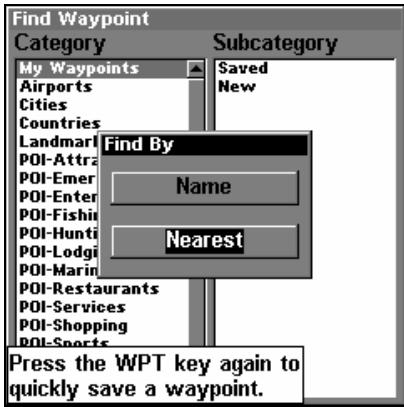

Centres d'Intérêts. 1. Appuyez sur WPT|→ jusqu'à la colonne SUBCATEGORY (SOUSCATEGORIE)|↓ jusqu'à NEW (NOUVEAU)|ENT. 2. Appuyez sur ↓ jusqu'à PROJECTED POSITION (POSITION PROJETEE)|ENT|→ pour CREATE (CREER)|ENT. 3. Appuyez sur → jusqu'à CHOOSE REFERENCE (CHOISIR REFERENCE)|ENT. Utilisez les touches ↑ et ↓ pour sélectionner un waypoint, un détail de la carte ou un Point d'Intérêt. Lorsque le point aura été sélectionné, appuyez sur ENT et le menu des données du Waypoint s’ouvrira. Ce menu vous proposera deux otpions : Réglage de la Référence ou Afficher sur la Carte. Choisissez Réglage de la Référence et appuyez sur Entrée. 4. Appuyez sur ↓ jusqu'à DISTANCE|ENT. Appuyez sur ↑ ou sur ↓ pour changer le premier caractère, puis appuyez sur → pour passer au caractère suivant et répétez les mêmes étapes jusqu'à ce que la distance soit correcte. Appuyez sur ENT. 5. Appuyez sur ↓ jusqu'à BEARING (GISEMENT)|ENT. Appuyez sur ↑ ou sur ↓ pour changer le premier caractère, puis appuyez sur → pour passer au caractère suivant et répétez les mêmes étapes jusqu'à ce que le gisement soit correct. Appuyez sur ENT. 6. Appuyez sur ↑ jusqu'à PROJECT|ENT. Le menu de Modification du Waypoint apparaîtra. Vous pourrez sauvegarder le waypoint en appuyant simplement sur EXIT|EXIT ou bien vous pourrez choisir de le modifier. (Appuyez sur EXIT|ENT si vous souhaitez commencer immédiatement à naviguer vers le nouveau waypoint.)

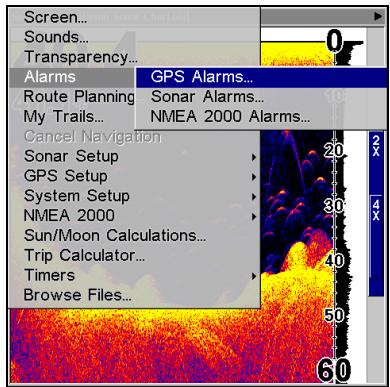

L'alarme d'écartement (off course alarm) vous avertit lorsque vous vous déportez vers la droite ou vers la gauche de votre trajectoire. Par exemple, si l'alarme est réglée à une distance de 0.1 mile, alors un message apparaîtra lorsque vous vous déporterez de 0.1 mile, ou plus, à droite ou à gauche de votre trajectoire. L'alarme de mouillage (anchor alarm) se déclenche lorsque vous dérivez au-delà d'un certain périmètre. Encore une fois, en prenant la distance de 0.1 mile pour exemple, si vous êtes ancré et que votre bateau se déplace à une distance de plus de 0.1 mile, un message d'alarme apparaîtra et une tonalité sera émise.
3. Pour modifier les réglages de la distance, appuyez sur ↑ ↓ pour sélectionner la catégorie que vous désirez, puis appuyez sur ENT pour activer la boîte de dialogue de la distance. Utilisez les flèches ↑ ↓ pour changer le premier chiffre, puis appuyez sur → jusqu'au caractère suivant et répétez les mêmes étapes jusqu'à ce que la distance soit correcte. 4. Lorsque vous avez terminé tous vos réglages, retournez à l'écran principal en appuyant plusieurs fois sur EXIT.
Anchor Alarm – L'alarme de mouillage peut se déclencher même lorsque vous vous tenez immobile. Cela arrive généralement lorsque vous utilisez de très petites distances de déclenchement (inférieures à 0,05 mile/ 0,08km). Arrival Alarm – Si vous fixez la distance de l'alarme d'arrivée à un petit nombre et que vous suivez un itinéraire (reportez-vous au thème "Naviguer le long d'un Itinéraire"), l'appareil peut ne pas afficher d'informations de navigation pour se rendre au prochain point de repère quand vous arrivez au premier, car vous n'êtes peut être pas en mesure de vous rapprochez suffisamment du premier point de repère pour que l'alarme d'arrivée se déclenche.
Pour se verrouiller aux satellites, le récepteur GPS doit connaître sa position immédiate, l'heure et la date UTC. (L'altitude est également utile à l'équation, mais elle est rarement nécessaire à la détermination d'une position.) Le récepteur a besoin de ces données de façon à pouvoir calculer quels satellites devraient être en vue. Il ne recherche ensuite que ces satellites. Lorsque votre récepteur GPS est mis sous tension pour la première fois, il ne connaît ni votre position ni l'altitude à laquelle vous vous trouvez. Il connaît cependant l'heure et la date UTC puisqu'elles ont été programmées à l'usine et qu'une horloge interne fonctionne même lorsque l'appareil est éteint. (Si l'heure et/ou la date sont incorrectes, vous pouvez les régler en utilisant le menu "Set Local Time / Réglage de l'Heure Locale".) 174
à l'usine. Puisqu'il est quasiment certain que vous ne vous trouvez pas à l'usine, l'appareil recherche très probablement les mauvais satellites. S'il ne retrouve pas les satellites qu'il recherche au bout d'environ une minute, l'appareil passe en mode de Recherche Automatique (Auto Search). Le récepteur recherche alors n'importe quels satellites dans le ciel. Du fait d'une technologie avancée, la durée de la recherche automatique s'est sensiblement réduite depuis les débuts du GPS. Une fois que l'appareil s'est aligné aux bons satellites, il lui faudra moins d'une minute pour retrouver votre position la prochaine fois que vous l'allumerez, à condition que vous ne vous soyez pas déplacé de plus de 160 km environ de votre dernière position.
Pour visualiser les Fichiers MMC: 1. Appuyez sur MENU|MENU|↓ jusqu'à BROWSE MMC FILES (PARCOURIR FICHIERS MMC)|ENT. 2. Utilisez les touches ↑ ↓ pour parcourir les fichiers disponibles. Sélectionnez le fichier que vous désirez puis appuyez sur ENT. 3. Appuyez plusieurs fois sur EXIT pour revenir à l’écran principal.
L’appareil possède un port de communication compatible NMEA 0183 version 2.0, ou port com. Le menu Com Port, accessible depuis le Menu de Réglage du Système, vous permet de configurer le port de communication afin de pouvoir envoyer des données à d'autres périphériques électroniques, tel que vers un pilote automatique. Le port com peut être utilisé pour le transfert de données NMEA ou SiRF Binaires. 175
Réglage du Système (à gauche). Débit en Bauds sélectionné dans le menu du Port de Communication (à droite).
NMEA spécifiques. sur
(Appuyez à nouveau sur ENT pour cocher la case et activer un code.) 4. Lorsque les codes désirés ont été activés ou désactivés, appuyez plusieurs fois sur EXIT pour revenir à l'écran principal. REMARQUE: Activer la fonction de Radar en bas du menu du Port de Communication aura pour effet de régler le Débit en Bauds à sa valeur par défaut.
1. Appuyez sur MENU|MENU|↓ jusqu'à GPS SETUP (REGLAGE GPS)|ENT. 2.
Les grilles Anglaise, Irlandaise, Finlandaise, Allemande, Néozélandaise, Suédoise, Suisse, Taiwanaise et Grecque représentent les systèmes nationaux de coordonnées utilisés uniquement dans leur pays respectif. Pour utiliser ces systèmes, vous devez vous trouvez dans les pays qui les utilisent. Cet appareil choisira pour vous le système géodésique correspondant à la grille que vous avez sélectionnée. Reportez-vous au paragraphe sur la Sélection du Système Géodésique pour plus d'informations. Le Système de Coordonnées Militaire (MGRS) utilise deux sortes différentes de réseaux de quadrillage, qui sont désignées par les noms MGRS standard et MGRS standard + 10. Votre position et votre référentiel déterminent lequel des deux doit être utilisé. Si vous utilisez le MGRS standard, et que votre position est significativement décalée, alors essayez d'utiliser l'autre.
évidence. 2. Utilisez les touches ↑ ↓ pour sélectionner le format voulu puis appuyez sur ENT. Appuyez plusieurs fois sur EXIT pour revenir à l’écran principal. Pour configurer Loran TD: Si vous choisissez la conversion Loran TD, vous devrez entrer le numéro de la chaîne locale d'identification Loran. Sélectionnez SETUP LORAN TD (Configurer TD Loran) en bas du menu Coordinate System (Système de Coordonnées) et sélectionnez l'identification. Appuyez sur EXIT pour sortir du menu.

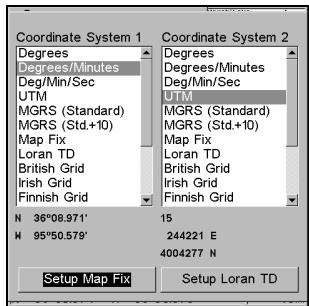

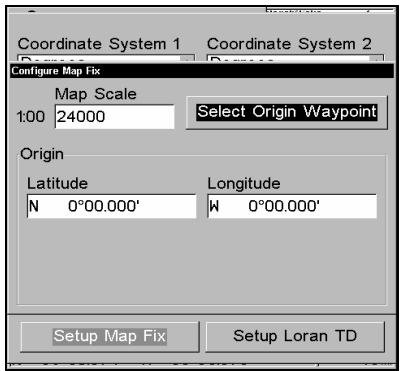

La fonction de Map Fix (Réglage du Point de Référence) est utilisée avec des graphiques ou des cartes papiers. Ce système requiert une position de référence en latitude/longitude, que vous attribuez à un emplacement marqué sur la carte. Votre position s'affiche ensuite en terme de distance par rapport à cette position de référence. Par exemple, si une distance s'affiche de UP 4.00" et de LEFT 0.50", vous pouvez retrouvez votre position actuelle sur la carte en montant de quatre pouces (10cm) et en vous déplaçant sur la gauche d'un demi pouce (1,3cm), par rapport au point de référence. 178
Pour utiliser cette fonction, vous devrez suivre les étapes suivantes dans l'ordre. Tout d'abord, déterminez une latitude/longitude de référence sur la carte. (Remarque: pour que ce système fonctionne, les lignes de latitude/longitude doivent être parallèles aux bords de la carte. Les lignes des cartes USGS sont parallèles, d'autres ne le sont peut être pas. De plus, ce système fonctionne mieux avec des cartes à petite échelle, telle qu'à 1:24 000.) La position de référence peut se trouver n'importe où sur la carte, mais plus elle sera près de votre position, plus les nombres avec lesquels vous devrez travailler seront petits. Une fois que vous aurez fixé une position de référence, vous pourrez la sauvegarder en tant que waypoint. Reportez-vous à la section concernant les waypoints pour obtenir des informations sur leur sauvegarde. Sauvegardez la position de référence en tant que waypoint. Revenez ensuite à l'écran principal. 1. Appuyez sur MENU|MENU|↓ jusqu'à GPS SETUP (REGLAGE GPS) |ENT. 2. Appuyez sur ↓ jusqu'à COORDINATE SYSTEM (SYSTEME |ENT. 4. Appuyez sur ENT et entrez l'échelle de la carte. On la trouve généralement au haut de la carte papier. Elle se présente sous la forme d'un rapport, comme 1:24000. Appuyez sur EXIT et l'appareil retournera à l'écran de configuration de la position cartographique.

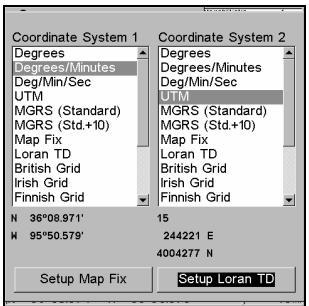

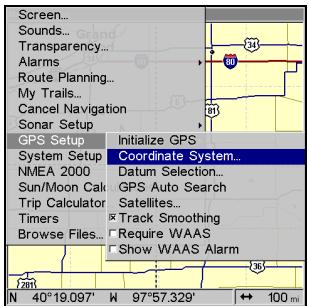

7. Appuyez sur ↑ jusqu'à COORD SYSTEM (SYSTEME DE COORDONNEES)|ENT, sélectionnez MAP FIX (POINT DE REFERENCE) dans la liste et appuyez sur ENT|EXIT. Toutes les informations de position seront à présent affichées sous forme de distance par rapport au point de référence que vous aurez choisi.
Chaque type d'Affichage, excepté l'affichage de la Carte Plein Ecran (Ecran Cartographique), possède des boîtes de données personnalisables fournissant des informations à l'écran en continu. Les données disponibles sur votre appareil sont divisées en catégories dans l'Afficheur des Données. Ces catégories comprennent les Données GPS, les Données de Navigation, un Calculateur de Trajet, l'Heure, les Données du Sondeur et des Données Diverses. Vous pouvez sélectionner des données depuis n'importe laquelle de ces catégories pour les afficher dans n'importe quelle fenêtre sélectionnée – l'arrangement en diverses catégories a pour seul but de faciliter votre recherche. Pour changer les informations des boîtes de données: 1. Depuis le type d'Affichage que vous souhaitez modifier, appuyez sur MENU|↓ jusqu'à CUSTOMIZE (PERSONNALISER)|ENT. Le nom de l'une des boîtes de données se mettra à clignoter, indiquant qu'elle sera pour l'instant la fenêtre sélectionnée. 2. Appuyez sur ENT pour modifier le contenu de cette fenêtre ou utilisez les touches ↑, ↓, ← → pour en sélectionner une autre, puis appuyez sur ENT. Vous verrez s'afficher une série de catégories accompagnées de signes "+" ou "–". Une catégorie accompagnée d'un signe "+" est extensible, ce qui signifie que son contenu est caché.
4. Une fois le nouveau type de données sélectionné, appuyez sur ENT pour qu'il remplace le contenu de la fenêtre que vous souhaitez modifier, puis appuyez sur EXIT. Vous pouvez à présent modifier une autre boîte de données. Lorsque vous aurez terminé vos réglages, appuyez de nouveau sur EXIT pour sortir de la commande de Personnalisation, et tout intitulé d'une boîte de données cessera immédiatement de clignoter. REMARQUE: Certains types d'Ecran possèdent un nombre fixe de boîtes de données. Vous ne pourrez pas les retirer ou en ajouter de nouvelles.
Position) ou à partir d'un waypoint pré-enregistré, d'un lieu cartographié ou d'un POI. Vous pouvez diriger votre déplacement et changer votre vitesse sur la carte en utilisant les touches fléchées (Commande STEER WITH ARROWS (BARRER EN SUIVANT LES FLECHES)) ou en réglant votre orientation et votre vitesse dans les fenêtres prévues à cet effet sur l'écran du simulateur. 181
1. Appuyez sur MENU|MENU, sélectionnez SYSTEM SETUP et appuyez sur ENT. 2. Sélectionnez SIMULATORS et appuyez sur ENT.
Latitude et la Longitude de votre simulation. Vous pouvez commencer votre simulation à partir d’un waypoint en utilisant la commande intitulée Select Starting Waypoint ou bien choisir de contrôler votre simulation manuellement en utilisant la commande intitulée Steer with Arrows, laquelle placera des fenêtres de direction à l’écran principal.
3. Lorsque vos réglages auront été effectués, activer le simulateur en sélectionnant la case intitulée GPS SIMULATOR ON et en appuyant sur ENT. Appuyez plusieurs fois sur EXIT pour revenir à l’écran cartographique. Répétez les Etapes 1-3 pour désactiver le simulateur. REMARQUE: Un message apparaîtra et une tonalité sera émise par moment, pour vous rappeler que le simulateur est activé. Pour désactiver le simulateur, répétez les étapes décrites ci-dessus ou éteignez l'appareil. 182
Lorsque vous utilisez la commande intitulée Steering with Arrows, vous pouvez appuyez sur EXIT pour effacer les fenêtres d'orientation et de vitesse tout en continuant votre simulation. Cette manoeuvre vous permettra d'utiliser le curseur au cours de votre simulation. Pour faire réapparaître les fenêtres d'orientation et de vitesse, retournez au menu du Simulateur GPS, sélectionnez la commande STEER WITH ARROWS (BARRER SUIVANT LES FLECHES) et appuyez sur ENT. Appuyez plusieurs fois sur EXIT pour revenir à l'écran précédent. Simuler une Navigation le long d'un Tracé ou d'un Itinéraire En mode de Simulation, votre appareil peut automatiquement suivre un tracé ou un itinéraire sans direction manuelle si vous suivez ces étapes: 1. Depuis l'Ecran Cartographique, allez dans le menu du simulateur. Choisissez une STARTING POSITION (POSITION DE DEPART) se trouvant au début ou à proximité du début de votre tracé/itinéraire. Entrez une orientation (TRACK/TRACE) approximative (en degrés) qui vous orientera en direction du début de votre tracé/itinéraire. 2. Réglez la vitesse VITESSE/SPEED à zéro. Sélectionnez la commande STEER WITH ARROWS (BARRER EN SUIVANT LES FLECHES) et appuyez sur ENT, ce qui activera le simulateur et vous fera revenir à l'Ecran Cartographique.
4. Appuyez sur EXIT pour effacer les fenêtres d'orientation et de vitesse. L'appareil se dirigera à présent automatiquement le long du tracé ou de l'itinéraire. Annulez la commande de navigation lorsque vous atteindrez votre destination.
Pour masquer les Caractéristiques GPS: 1. Appuyez sur MENU|MENU|↓ jusqu’à SYSTEM SETUP|ENT. 2. Sélectionnez HIDE GPS FEATURES et appuyez sur ENT. Les menus et écrans du GPS seront à présent masqués. 183
(Consultez le paragraphe concernant le Simulateur GPS.) En mode de simulation, cette commande fait fonctionner l'appareil comme si vous vous trouviez à une position différente de celle à laquelle vous êtes réellement. Par exemple, vous et votre appareil pouvez vous trouver à Kansas City, tout en vous exerçant à la navigation en vous trouvant soit disant sur l'océan à proximité de Islamorada, en Floride. Pour Initialiser le GPS: 1. Appuyez sur MENU|MENU|↓ jusqu’à GPS SETUP|ENT|ENT. 2. Un message apparaît, vous demandant de placer votre curseur au niveau de la position voulue. Déplacez le curseur vers cette position et appuyez sur ENT. Lorsque le message disparaîtra automatiquement, suivez ses instructions. 3. Après un court instant, la flèche marquant votre position apparaîtra sur la carte à l'emplacement que vous aurez sélectionné avec le curseur. L'appareil considèrera cet emplacement comme étant la dernière position connue jusqu'à ce que celle-ci soit changée lors du verrouillage satellite ou à l'occasion d'une nouvelle simulation.
Cet appareil possède un dispositif de zoom automatique qui réduit considérablement le nombre de manœuvres à effectuer au clavier comparativement à la plupart des autres marques de récepteurs GPS. Ce dispositif fonctionne conjointement aux dispositifs de navigation. Tout d'abord, dirigez-vous vers un point de repère. (Reportez-vous à la section concernant les waypoints pour plus d'informations.) Avec le mode de zoom automatique activé, l'appareil effectuera un zoom arrière pour que l'intégralité de votre trajet soit affichée, depuis votre position actuelle jusqu'à votre destination. Puis au cours de votre déplacement, l'appareil effectuera automatiquement des zooms avant— une portée de zoom à la fois— pour suivre votre progression tout en gardant toujours votre destination affichée à l'écran. Pour activer le Zoom Automatique : 1. Depuis l'ECRAN CARTOGRAPHIQUE (MAP PAGE), appuyez sur MENU|↓ jusqu'à AUTO ZOOM (ZOOM AUTOMATIQUE)|ENT|EXIT. Répétez ce processus pour désactiver la fonction. 184
Ce menu vous permet de désactiver la carte, si vous le désirez, (ce qui transforme l'écran cartographique en traceur GPS); il permet également d'activer ou de désactiver les fenêtres d'identification; de dessiner les limites de la carte ou les cadres autour des zones de détails; et de faire apparaître les eaux en blanc. Vous pouvez également activer ou désactiver les données de superposition de la carte, qui permettent l'affichage du quadrillage des latitudes et des longitudes ou des cercles de distance sur la carte. Ce menu vous permet également de sélectionner les Cartes Navionics; pour plus d'instructions, reportez-vous à la partie concernant les Graphiques Navionics se trouvant plus loin dans cette section.
Depuis l’Ecran Cartographique, appuyez sur MENU|↓ jusqu’à MAP DATA|ENT. Pour afficher les Données Cartographiques 1. Depuis l’Ecran Cartographique, appuyez sur MENU|↓ jusqu’à MAP DATA|ENT. 2. Appuyez sur ENT pour ouvrir la liste de sélection intitulée EARTH MAP DETAIL, et choisissez la quantité de détail que vous souhaitez afficher — de Off (de façon à ce que l’appareil fonctionne comme un traceur GPS) à Elevé.
à l’écran principal. Pour activer/désactiver les Fenêtres d'Information 1. Depuis l'Ecran Cartographique, appuyez sur MENU|↓ jusqu'à MAP DATA (DONNEES CARTOGRAPHIQUES)|ENT. 185
Pour activer/désactiver les Limites de la Carte 1. Depuis l'Ecran Cartographique, appuyez sur MENU|↓ jusqu'à MAP DATA (DONNEES CARTOGRAPHIQUES)|ENT. 2. Appuyez sur ↓ jusqu'à DRAW MAP BOUNDARIES (LIMITES CARTES). Lorsque l'option est sélectionnée, appuyez sur ENT pour cocher la case qui lui correspond (activation) ou pour la désactiver. 3. Une fois que l'option est réglée, appuyez sur EXIT| EXIT pour retourner à l'écran principal. Pour activer/désactiver la fonction de Remplissage des Eaux en Blanc 1. Depuis l'Ecran Cartographique, appuyez sur MENU|↓ jusqu'à MAP DATA (DONNEES CARTOGRAPHIQUES)|ENT. 2. Appuyez sur ↓ jusqu'à FILL WATER WITH WHITE (PASSER EN BLANC L’EAU). Lorsque l'option est sélectionnée, appuyez sur ENT pour cocher la case qui lui correspond (activation) ou pour la désactiver. 3. Une fois que l'option est réglée, appuyez sur EXIT| EXIT pour retourner à l'écran principal. Données de Superposition (Cercles de Distance; Quadrillage Lat/Long) La carte peut être personnalisée avec quatre portées d'anneaux et/ou avec des grilles qui divisent le traceur en segments égaux en latitude et en longitude. Les anneaux sont pratiques pour estimer visuellement des distances sur la carte. Les diamètres des anneaux sont basés sur la portée de zoom actuelle. Par exemple: avec une portée de zoom de 100 miles, l'écran affichera deux cercles ayant pour centre votre position actuelle. Le cercle le plus large touchant les bords de l'écran aura un diamètre de 100 miles (même valeur que la portée). Le cercle le plus petit aura un diamètre de 50 miles (toujours la moitié de la portée du zoom.) La distance séparant votre position actuelle du plus petit cercle (égale au rayon du cercle) sera de 25 miles (toujours ¼ de la portée du zoom.) Avec les touches fléchées et le curseur, vous pouvez vous déplacer sur la carte pour visualiser les troisième et quatrième cercles. Dans cet exemple, la distance jusqu'au troisième cercle serait de 75 miles et celle jusqu'au quatrième cercle serait de 100 miles depuis votre position. 186
Pour activer/désactiver le quadrillage:
Lorsque l'option est surlignée, appuyez sur ENT pour cocher la case qui lui correspond (activation) ou pour la désactiver. 3. Une fois que l'option est réglée, appuyez sur EXIT|EXIT pour revenir à l'écran principal.
Les cartes et les graphiques sont basés sur un relevé de la zone qu’ils couvrent. Ces relevés sont appelés Datums (systèmes géodésiques). Les cartes qui sont créées à partir de différents systèmes géodésiques montreront la même latitude/longitude à des endroits légèrement différents. Tous les systèmes géodésiques possèdent un nom. Le système GPS est basé sur le système géodésique appelé WGS-84 qui couvre le monde entier. D'autres systèmes géodésiques peuvent également couvrir le monde entier, ou n'en couvrir seulement qu'une partie. Par défaut, votre position est affichée dans le référentiel WGS-84. Cependant, l'appareil peut également afficher votre position en utilisant l'un des 191 différents systèmes géodésiques qu'il vous propose. Ces différents systèmes géodésiques peuvent être sélectionnés parmi une liste. Pour changer de système géodésique: 1. Appuyez sur MENU|MENU|↓ jusqu’à GPS SETUP|ENT|↓ jusqu’à DATUM SELECTION|ENT. 2. Utilisez les touches ↓ ↑ pour sélectionner le système géodésique voulu, puis appuyez sur ENT. 3. Pour retourner au dernier écran affiché, appuyez sur EXIT|EXIT. Une liste des systèmes géodésiques utilisés par cet appareil se trouve à la fin de ce manuel. 187
Ce menu détermine quels détails doivent être affichés à l'écran. Ceci inclue: les waypoints, les tracés, les icônes, les villes, les autoroutes, etc. Vous pouvez choisir d'activer ou de désactiver chacun de ces détails, personnalisant ainsi la carte selon vos besoins. Pour accéder aux Catégories de Détails Cartographiques: 1. Depuis l'Ecran Cartographique, appuyez sur MENU|↓ jusqu'à MAP CATEGORIES DRAWN (CATEGORIES CARTO AFFICHEES)|ENT. 2. Appuyez sur ↑ ↓ pour sélectionner une catégorie ou appuyez sur → puis sur ↑ ↓ pour sélectionner une sous-catégorie. Appuyez sur ENT pour désactiver (case non cochée) ou activer (case cochée) le ou les détails de votre choix. 3. Pour revenir à l'écran principal, appuyez sur EXIT|EXIT.
En mode Track Up, la carte affiche un "N" et une flèche pour indiquer le nord.
Cartographique en mode Track Up (à droite).
Pour corriger ce problème, un mode de track-up (trajectoire vers le haut) fait pivoter la carte à chaque fois que vous tournez. Ainsi, ce que vous visualisez sur le côté gauche de la carte se trouve toujours à votre gauche dans la réalité, et ainsi de suite. Une autre option est celle du mode course-up, qui permet à la carte de garder la même orientation que l'orientation initiale, pointant ainsi toujours vers votre waypoint de destination (azimut). Quand l'un des deux modes (track-up ou course-up) est activé, un "N" s'affiche sur la carte pour vous aider à retrouver le Nord. Pour modifier l'orientation de la carte: 1. Depuis l'Ecran Cartographique, appuyez sur MENU|↓ jusqu'à MAP ORIENTATION (ORIENTATION DE LA CARTE)|ENT. 2. Appuyez sur ↑ ↓ pour sélectionner le mode que vous souhaitez, puis appuyez sur ENT. 3. Pressez EXIT|EXIT pour revenir à l'écran principal. 189
(Nord en haut) sélectionnée.
Avec les modes North Up (Nord en Haut) et Course Up (Route en haut), la flèche représentant votre position actuelle apparaît au centre de l'écran. En mode Track Up (Trace en haut), la flèche de position apparaît centrée dans la partie inférieure de l'écran.

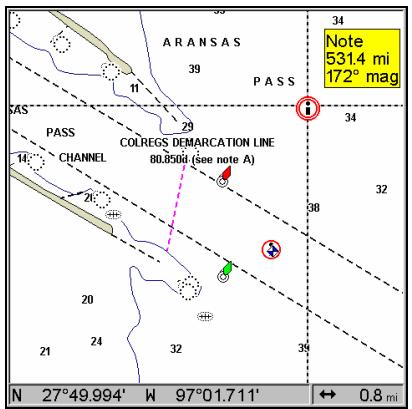

Notes des Graphiques Nautiques Les graphiques NauticPath possèdent des notes ou des informations, représentées à l’écran par des i entourés d’un cercle. Un exemple est illustré dans la figure suivante.
3. Pour parcourir l’écran d’Information, utilisez les touches ↑ ↓ pour lire les informations affichées. Pour revenir à l’écran principal, appuyez plusieurs fois sur EXIT.
Les graphiques NauticPath contiennent des Informations sur les Services Portuaires, illustrés par des icônes sur la carte représentées par une ancre de bateau. Ces icônes sont visibles à une portée de 4 miles nautiques. Un exemple est illustré dans les figures suivantes. Pour visualiser les Informations sur les Services Portuaires: 1. Utilisez les touches fléchées pour déplacer le curseur sur une icône de Services Portuaires. Une fois sélectionnée, une fenêtre d'identification apparaîtra. 2. Appuyez sur WPT pour afficher l'écran d'Information des Services Portuaires.
3. Pour parcourir l’écran d’information, utilisez les touches ↑ ↓ pour visualiser les types de services disponibles. Pour revenir à l’écran principal, appuyez plusieurs fois sur EXIT.
Les graphiques NauticPath contiennent des Informations sur le Courant de la Marée, représentées à de grandes portées par une icône carrée marquée d'un "C". Ces icônes apparaîtront à une portée de 6 miles nautiques. Cette icône représente la position d'une Station Locale pour laquelle est indiqué le Courant de la Marée. Un exemple est illustré à droite. Lorsque vous zoomez jusqu'à une 192

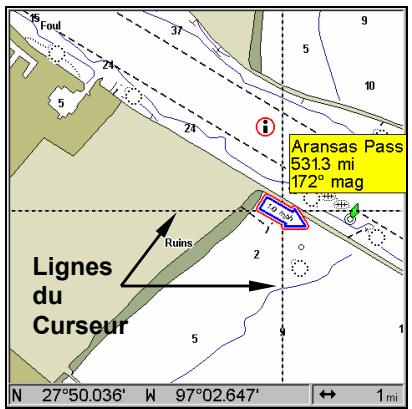

Pour visualiser les informations sur le Courant de la Marée: 1. Utilisez les touches fléchées pour déplacer le curseur sur une icône du Courant de la Marée. Une fois l’icône sélectionnée, une fenêtre d'identification apparaîtra. 2. Appuyez sur WPT pour afficher l'écran d'Informations sur le Courant de la Marée.
Courant de la Marée en mode animé
0,8 mile nautique (à droite). Infos sur la Marée
(NN), à minuit (MN). L’échelle de la vitesse en haut à gauche du graphique change en fonction de la vitesse maximale du courant pour ce jour. L'étale de la marée, c'est-à-dire la période de faible courant ou d'absence de courant, est représenté par la Ligne d'Etale du Courant (SWL). Le flot apparaît au-dessus de la ligne SWL et le jusant apparaît en dessous de la ligne SWL. Vous pouvez visualiser les données sur le courant de la marée pour d'autres dates en changeant le mois, le jour et l'année dans les fenêtres de sélection. Pour sélectionner une autre date: 1. Utilisez les touches ← → pour sélectionner la fenêtre du mois, du jour ou de l'année, puis appuyez sur ENT. 2. Utilisez les touches ↑ ↓ pour sélectionner le mois, le jour ou l'année désiré, puis appuyez sur ENT. Pour sortir de l'écran d'informations, appuyez sur EXIT.
Les graphiques NauticPath possèdent des Informations sur la Marée, représentées par une icône carrée marquée d'un "T" visible à de larges portées de zoom. Ces icônes apparaissent à une portée de 6 miles nautiques. Cette icône représente la position d'une Station pour laquelle sont données des informations sur la Marée. Un exemple est illustré à droite. Lorsque vous zoomez jusqu'à une portée suffisamment petite (0,8 mile nautique), l'icône devient un indicateur animé illustrant la montée et la descente de la marée pour la station sélectionnée, au moment présent. A de plus grandes portées de zoom, vous pouvez sélectionner l'icône carrée marquée d'un "T" qui deviendra alors un indicateur animé avec une fenêtre d'identification. Cette fenêtre d’identification disparaît après quelques secondes. Icône de la Station de la Marée en mode animé

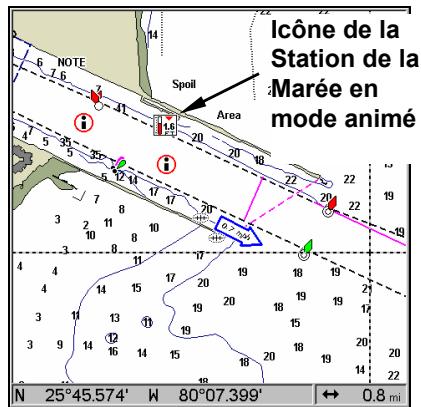

Curseur Graphique NauticPath montrant une icône de la Station de la Marée sélectionnée par le curseur (à gauche). L’icône s’anime automatiquement sans être sélectionnée à une portée de 0,8 mile nautique (à droite). Dans l'exemple ci-dessus, la marée est à 1,6 pieds et descendante, comme l'indique la flèche pointant vers le bas en haut de l'icône.

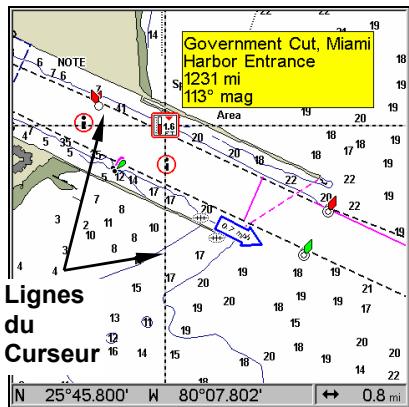

1. Utilisez les touches fléchées pour placer le curseur sur l'icône d’une station. Lorsque l’icône sera sélectionnée, une fenêtre d'identification apparaîtra. 2. Appuyez sur WPT pour afficher l'écran d'Informations sur la Marée.
Vous pouvez visualiser les données relatives à la marée pour d'autres dates en changeant le mois, le jour et l'année dans les fenêtres de sélection. Pour sélectionner une autre date: 1. Utilisez les touches ← →pour sélectionner la fenêtre du mois, du jour ou de l'année, puis appuyez sur ENT. 2. Utilisez les touches ↑ ↓ pour sélectionner le mois, le jour ou l'année désiré, puis appuyez sur ENT. Pour sortir de l'écran d'informations, appuyez sur EXIT.
Votre appareil peut également afficher des graphiques électroniques Navionics enregistrés sur MMCs. Tout comme les graphiques NauticPath, les graphiques Navionics possèdent des informations sur les services portuaires et sur la marée.
1. Installez une MMC Navionics dans votre appareil et allumez l’appareil. (Pour des instructions complètes d’installation de la cartouche, reportez-vous à la Sec. 2.) 2. Depuis l’Ecran Cartographique, appuyez sur MENU|↓ jusqu’à MAP DATA|ENT|↓ jusqu’à MAP CHOICE|ENT. Sélectionnez le Nom de la Carte, puis appuyez sur ENT|EXIT|EXIT.
Calculateur de Trajet, l'Heure, les Données du Sondeur et des Donnés Diverses. Vous pouvez sélectionner des données depuis n'importe laquelle de ces catégories, dans l'ordre et la combinaison de votre choix – l'arrangement en diverses catégories a pour seul but de faciliter votre recherche.
1. Appuyez sur MENU|↓ jusqu'à OVERLAY DATA (DONNEES EN SUPERPOSITION)|ENT. 2. Si des données sont actuellement affichées sur votre écran, elles apparaîtront également dans ce menu. Sélectionnez (ENTER TO ADD) et appuyez sur ENT. La fenêtre des données affichera une série de catégories accompagnées de signes "+" ou "–". Une catégorie accompagnée d'un signe "+" est extensible, ce qui signifie que son contenu est caché.le nom d'une catégorie et en appuyant sur ENT, vous En sélectionnant pourrez visualiser son contenu, et ainsi choisir l'une ou plusieurs des données qu'elle contient. Une catégorie ouverte (c'est-à-dire accompagnée d'un signe "–") peut être refermée. Sélectionnez simplement son nom et appuyez sur ENT. 3. Ouvrez n'importe quelles catégories pouvant contenir des données que vous souhaitez afficher. Puis appuyez sur ↓ ou sur ↑ pour sélectionner un type de donnée. 4. Une fois le type de données sélectionné, appuyez sur ENT pour l'activer ou pour le désactiver. Si vous l'activez, le type de donnée choisi apparaîtra alors en haut de votre écran. Chaque type d'Ecran possède un nombre limité de données que vous pouvez afficher avec la commande de Superposition de Données. 198
ENT pour visualiser l'Afficheur de Données (au centre). Sélectionnez une catégorie puis appuyez sur ENT. Ensuite, sélectionnez l'information que vous souhaitez afficher à votre écran et appuyez sur ENT pour l'activer (à droite).

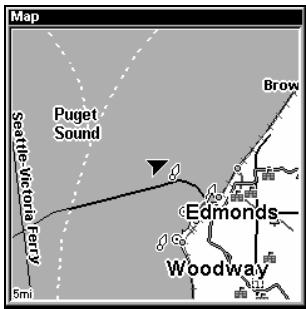

Sound, Washington, avec les Données de Superposition activées (à gauche). Cette exemple illustre la Profondeur, la Vitesse au Sol et la Flèche de Direction. Remarquez que la Flèche de Direction pointe toujours directement vers la destination à laquelle vous vous rendez. Dans ce cas, le bateau se dirige vers le nord-ouest à 275º. Puisque le barreur se trouve sur sa trajectoire, la Flèche de Direction pointe droit devant. Si le barreur déviait de sa trajectoire, la flèche indiquerait la direction à suivre pour récupérer la trajectoire conduisant à la destination. Ecran du Sondeur avec les Données de Superposition activées (à droite), affichant la Profondeur, la Vitesse au Sol et la Direction suivie par le bateau.
1. Depuis l'Affichage que vous souhaitez modifier, appuyez sur MENU|↓ jusqu'à OVERLAY DATA (DONNEES EN SUPERPOSITION)|ENT. 2. Vous verrez alors apparaître une liste des données actuellement affichées. Sélectionnez celle que vous souhaitez retirer de votre écran et appuyez sur ENT|ENT. Pour retirer un autre type de données, sélectionnez-le puis appuyez sur ENT|ENT. 3. Lorsque vous aurez terminé, appuyez sur EXIT pour revenir à votre écran principal. REMARQUE Vous pouvez également retirer des données directement depuis le menu du Visualisateur de Données en répétant les étapes utilisées pour ajouter des données de superposition. Sélectionnez le type de données actuellement affiché, puis appuyez sur ENT, ce qui aura pour effet de le retirer de l’affichage.
Vous avez la possibilité de ré-arranger les données qui sont affichées à votre écran. 1. Depuis l'un des Ecrans Cartographiques, appuyez sur MENU|↓ jusqu'à OVERLAY DATA (DONNEES EN SUPERPOSITION)|ENT. 2. Vous verrez alors apparaître une liste des données actuellement affichées. Sélectionnez celle que vous souhaitez déplacer puis appuyez sur ENT|→ jusqu'à MOVE|ENT. 3. L'information que vous aurez sélectionnée clignotera alors à votre écran. Utilisez les flèches ↑ ↓, ← → pour la déplacer vers un nouvel emplacement de votre choix. 4. Appuyez sur EXIT|EXIT pour revenir à l’écran principal. 200
La commande de Personnalisation et la commande de Superposition des Données utilisent toutes deux les mêmes catégories d'information. La commande de Personnalisation ne permet cependant que de modifier les boîtes de données affichées à l'écran, alors que la commande de Superposition des Données contrôle les informations ajoutées à l'écran, c'est-à-dire celles qui ne se trouvent pas dans des fenêtres individuelles.

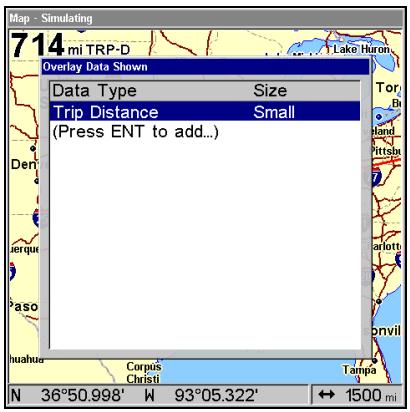

Superposition Affichées (à gauche). Distance du Trajet réglée en Grande taille (à droite). Pour changer la taille des données affichées:
MENU|↓ jusqu'à OVERLAY DATA (DONNEES EN SUPERPOSITION)|ENT. 2. Appuyez sur ↓ ↑ pour sélectionner le type de données voulu, puis utilisez les touches ← → pour agrandir ou réduire la taille d’affichage du type de données à l’écran. 3. Appuyez sur EXIT pour revenir à l’écran principal. Le type de données sélectionné sera à présent affiché dans sa nouvelle taille. (Pour modifier la taille d’affichage d’un autre Type de Données, répétez ces mêmes étapes, en commençant par l’étape 2 ci-dessus.) REMARQUE: Certains types de données ne peuvent être affichés que dans une seule taille. Si c'est le cas, la fenêtre de Taille des Données ne s'affichera pas pour ce type de données.
L'aide est disponible pour quasiment tous les commandes sur cet appareil. En surlignant l'intitulé d'une commande et en attendant 201 Pour régler les Fenêtres d'Aide: 1. Appuyez sur MENU|MENU|↓ jusqu'à SYSTEM SYSTEME)|ENT|↓ jusqu'à POPUP HELP (INFO-BULLES).

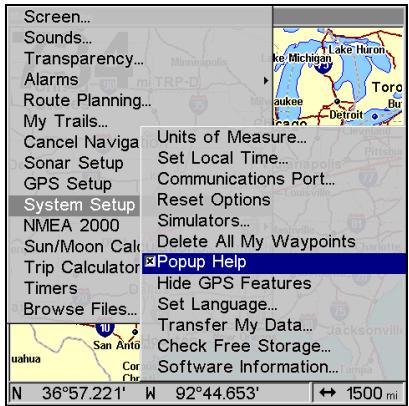

Commande des Info-Bulles sélectionnée dans le menu de Réglage du Système (à gauche). Message d'aide s'affichant pour la commande des Sons (à droite).

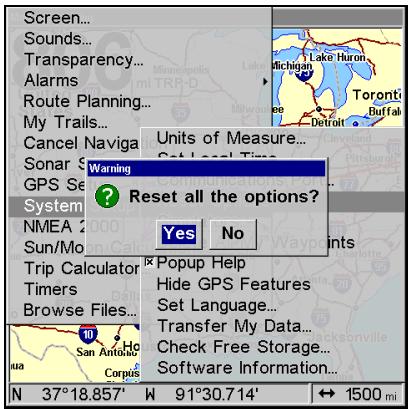

La commande de Réinitialisation des Options vous permet de remettre toutes les fonctions de l’appareil à leur réglage par défaut. Appuyez sur MENU|MENU|↓ jusqu'à SYSTEM SETUP (REGLAGE SYSTEME)|ENT|↓ jusqu'à RESET OPTIONS (REINIT. DES OPTIONS)|ENT|← pour YES (OUI)|ENT. 1.
1. Appuyez sur MENU|MENU|ENT. 2. Sélectionnez CONTRAST, puis utilisez les touches ← → pour déplacer le curseur le long de la réglette du contraste. L'extrémité gauche de la réglette représente le niveau minimum de contraste. L'extrémité droite de la réglette représente le niveau maximum de contraste.
1. Appuyez sur MENU|MENU|ENT. 2. Appuyez sur ↓ jusqu’à BRIGHTNESS. Utilisez les touches ← → pour déplacer le curseur le long de la réglette de la Luminosité. L'extrémité 203
L'extrémité droite de la réglette représente le niveau maximum de luminosité.
1. Appuyez sur MENU|MENU|ENT. 2. Appuyez sur ↓ jusqu’à DISPLAY MODE|ENT, ce qui aura pour effet d’ouvrir le menu déroulant du Mode d’Affichage présentant trois options: Normal, Contraste Elevé et Vision de Nuit. 3. Sélectionnez le mode voulu puis appuyez sur ENT. Appuyez sur
Les menus de cet appareil sont disponibles en 10 langues: Anglais, Français, Allemand, Espagnol, Italien, Danois, Suédois, Russe, Hollandais et Finlandais. Pour sélectionner une langue différente: 1. Appuyez sur MENU|MENU|↓ jusqu'à SYSTEM SETUP (REGLAGE SYSTEME)|ENT. 2. Sélectionnez SET LANGUAGE|ENT. 3. Utilisez les flèches ↓ ↑ pour sélectionner la langue voulue et appuyez sur ENT. Tous les menus apparaîtront à présent dans la langue que vous aurez sélectionnée.
L'utilisation d'un réglage correct de l'heure locale s'avère très pratique pour estimer l'heure locale d'arrivée lorsque vous êtes en mode de navigation. 1. Assurez-vous que l’appareil ait déterminé votre position, puis appuyez sur MENU|MENU, sélectionnez SYSTEM SETUP et appuyez sur ENT. 2. Sélectionnez SET LOCAL TIME et appuyez sur ENT. 204
Utilisez les touches ↑ ↓ pour changer le premier chiffre, puis appuyez sur → pour passer au chiffre suivant. Répétez ces étapes jusqu’à ce que l’heure soit correcte. Appuyez sur ENT. Pour sélectionner le Mois: 1. Assurez-vous que l’appareil ait déterminé votre position, puis appuyez sur MENU|MENU, sélectionnez SYSTEM SETUP et appuyez sur ENT. 2. Sélectionnez SET LOCAL TIME et appuyez sur ENT. 3. Sélectionnez MONTH et appuyez sur ENT. Utilisez les touches ↑ ↓ pour sélectionner le mois voulu puis appuyez sur ENT. Pour sélectionner le Jour: 1. Assurez-vous que l’appareil ait déterminé votre position, puis appuyez sur MENU|MENU, sélectionnez SYSTEM SETUP et appuyez sur ENT. 2. Sélectionnez SET LOCAL TIME et appuyez sur ENT. 3. Sélectionnez DAY et appuyez sur ENT. Utilisez les touches ↑ ↓ pour sélectionner le jour voulu puis appuyez sur ENT. Pour sélectionner l’Année: 1. Assurez-vous que l’appareil ait déterminé votre position, puis appuyez sur MENU|MENU, sélectionnez SYSTEM SETUP et appuyez sur ENT. 2. Sélectionnez SET LOCAL TIME et appuyez sur ENT. 3. Sélectionnez YEAR et appuyez sur ENT. Utilisez les touches ↑ ↓ pour sélectionner l’année voulue puis appuyez sur ENT. Pour sélectionner le Format d’Affichage de l’Heure: 1. Assurez-vous que l’appareil ait déterminé votre position, puis appuyez sur MENU|MENU, sélectionnez SYSTEM SETUP et appuyez sur ENT. 2. Sélectionnez SET LOCAL TIME et appuyez sur ENT. 3. Sélectionnez le format voulu, 12 Heures ou 24 Heures, et appuyez sur
3. Sélectionnez le Format de la Date voulu, Mois/Jour/Année, Jour/Mois/Année ou Année/Mois/Jour et appuyez sur ENT. 205
La commande Configure DST permet à votre appareil de s’ajuster automatiquement aux changements d’heure causés par l’Heure Avancée de l’Est (ou DST en Anglais pour Daylight Saving Time). Sélectionnez le pays correspondant à votre position ou acceptez simplement le réglage par défaut. 1. Assurez-vous que l’appareil ait déterminé votre position, puis appuyez sur MENU|MENU, sélectionnez SYSTEM SETUP et appuyez sur ENT. 2. Sélectionnez SET LOCAL TIME et appuyez sur ENT. 3. Sélectionnez la commande CONFIGURE DST et appuyez sur ENT. Dans le menu des Pays, choisissez le pays correspondant à votre position. 4. Appuyez plusieurs fois sur EXIT pour revenir à l’écran principal.
C'est pourquoi l'alarme peut régulièrement se déclencher puis s'éteindre. Si vous le souhaitez, vous pouvez désactiver l'alarme d'Acquisition ou de Perte du signal WAAS sans affecter la manière dont l'appareil utilisera ce signal. Activer/désactiver l’Alarme WAAS: 1. Appuyez sur MENU|MENU|↓ jusqu’à GPS SETUP|ENT|↓ jusqu’à SHOW WAAS ALARM. 2. Avec l'option surlignée, appuyez sur ENT pour l’activer (case cochée) ou la désactiver (case vide). 3. Appuyez sur EXIT|EXIT pour revenir à l'écran principal. Exiger l’utilisation du WAAS: 1. Appuyez sur MENU|MENU|↓ jusqu’à GPS SETUP|ENT|↓ jusqu’à REQUIRE WAAS. 2. Avec l’option sélectionnée, appuyez sur ENT pour l’activer (case cochée) ou la désactiver (case vide). 3. Appuyez sur EXIT|EXIT pour revenir à l'écran principal.
1. Appuyez sur MENU|MENU, sélectionnez SYSTEM SETUP et appuyez sur ENT. 2. Sélectionnez SOFTWARE INFO et appuyez sur ENT. Les informations Système seront affichées à l’écran. 3. Appuyez plusieurs fois sur EXIT pour revenir à l’écran principal.
Les sons émis par les touches et par les alarmes peuvent être désactivés ou bien réglés aux niveaux voulus.
1. Appuyez sur MENU|MENU, sélectionnez SOUNDS et appuyez sur ENT. 2. Sélectionnez KEY PRESS SOUNDS et appuyez sur ENT pour activer (case cochée) ou désactiver (case vide) cette option. 3. Appuyez sur EXIT|EXIT pour revenir à l’écran principal. Pour régler les Sons Emis par les Alarmes: 1. Appuyez sur MENU|MENU, sélectionnez SOUNDS et appuyez sur ENT. 2. Sélectionnez ALARM SOUNDS et appuyez sur ENT pour activer (case cochée) ou désactiver (case vide) cette option. 3. Appuyez sur EXIT|EXIT pour revenir à l’écran principal. Pour régler le Volume: 1. Appuyez sur MENU|MENU, sélectionnez SOUNDS et appuyez sur ENT. 2. Sélectionnez VOLUME et utilisez les touches ← → pour régler le Volume. L'extrémité gauche de la réglette représente le volume le plus faible. L'extrémité droite représente le volume le plus fort. 3. Appuyez sur EXIT|EXIT pour revenir à l’écran principal. Pour régler le Style des Alarmes: 1. Appuyez sur MENU|MENU, sélectionnez SOUNDS et appuyez sur ENT. 2. Sélectionnez ALARM STYLE et appuyez sur ENT. 3. Utilisez les touches ↑ ↓ pour sélectionner le style voulu puis appuyez sur ENT. 4. Appuyez sur EXIT|EXIT pour revenir à l’écran principal.
C'est l’option par défaut du menu de réglage du GPS qui devrait toujours rester activé. Lorsque vous êtes à l'arrêt ou que vous vous déplacez à vitesse lente (quand vous marchez par exemple), la fonction de Track Smoothing permet d'exclure toutes les petites variations du tracé et de le rendre plus lisse et précis.

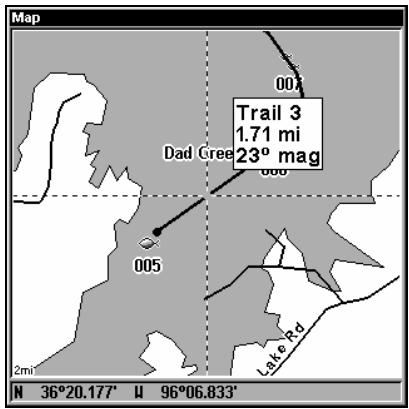

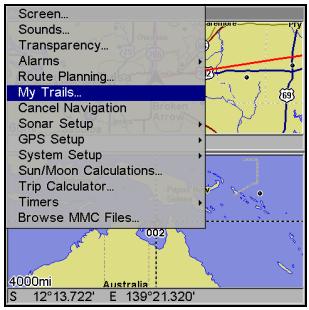

Il existe plusieurs options que vous pouvez utiliser avec les tracés. Certaines affectent tous les tracés, d'autres peuvent ne s'appliquer qu'à un tracé en particulier. Vous pouvez modifier la façon dont les tracés sont mis à jour, vous pouvez les afficher ou les masquer, créer un nouveau tracé, supprimer un tracé, et modifier le nom, la couleur, le motif et la visibilité d’un tracé.
Commande New Trail sélectionnée dans le menu des Tracés (à gauche). Menu de Modification du Tracé (à droite).
1. Appuyez sur MENU|MENU, sélectionnez MY TRAILS et appuyez sur ENT. 2. Sélectionnez DELETE ALL et appuyez sur ENT. Le message d’avertissement suivant apparaîtra: Delete All Trails? (Effacer Tous les Tracés ?) 3. Choisissez YES et appuyez sur ENT. Vous vous retrouverez à l’écran des Tracés, où tous les tracés auront été effacés. 4. Appuyez plusieurs fois sur EXIT pour revenir à l’écran principal. Option de Mise à Jour des Tracés Le menu de Mise à Jour des Tracés vous permet de modifier la façon dont les tracés sont mis à jour. Il existe trois options : Auto, Temps et Distance. Em mode automatique, l'appareil ne met pas à jour le tracé tant que vous vous déplacez en ligne droite. Si vous déviez de la ligne droite, l'appareil crée un point (trail waypoint) sur le tracé. Cette option conserve les points du tracé. Si un tracé utilise tous les points disponibles qui lui sont attribués, les points du début sont effacés et replacés à la fin du tracé. Choisir le Temps comme option de mise à jour placera automatiquement des points sur le tracé à intervalles de temps 210
Vous pouvez faire en sorte que des points soient placés sur le tracé à des distances comprises entre 0.01 mile/nm/km et 9.99 mile/nm/km. Le réglage par défaut est de 0.10 mi. AVERTISSEMENT: Si vous désactivez l'option de Mise à Jour du Tracé Actif (Update trail), la création et l'enregistrement automatiques des tracés seront désactivés. Vous devrez réactiver l'option pour pouvoir à nouveau enregistrer des tracés. Ce dispositif est activé par défaut. Pour choisir une Option de Mise à Jour des Tracés: 1. Appuyez sur MENU|MENU, sélectionnez MY TRAILS et appuyez sur ENT. 2. Sélectionnez la commande TRAIL OPTIONS et appuyez sur ENT. Le menu des Options du Tracé apparaîtra avec trois critères de mise à jour: Auto, Temps et Distance. REMARQUE: La case intitulée Update Active Trail (Mise à Jour du Tracé Actif) devrait être activée (cochée). Si elle est désactivée (case vide), vos tracés ne pourront pas être mis à jour. Pour activer cette fonction, sélectionnez UPDATE ACTIVE TRAIL et appuyez sur ENT. 3. Sélectionnez la méthode de mise à jour voulue puis appuyez sur ENT. Si vous choisissez de mettre à jour vos tracés en fonction du Temps ou de la Distance, vous aurez la possibilité de saisir des intervalles voulus dans la fenêtre apparaissant en bas du menu. 4. Pour saisir un Niveau de Mis à Jour en temps ou en distance, sélectionnez la fenêtre intitulée Update Rate ou Update Distance et appuyez sur ENT. Utilisez les touches ↑ ↓ , ← → pour saisir le réglage voulu puis appuyez sur ENT. 5. Appuyez plusieurs fois sur EXIT pour revenir à l’écran principal.
Distance a été choisi comme critère de mise à jour (à droite). La fenêtre intitulée Update Distance se trouve également en bas du menu.
1. Appuyez sur MENU|MENU, sélectionnez MY TRAILS et appuyez sur ENT. 2. Sélectionnez le tracé voulu dans la liste des Tracés Sauvegardés et appuyez sur ENT. Le menu de Modification du Tracé apparaîtra. 3. Sélectionnez DELETE TRAIL et appuyez sur ENT. Le message suivant apparaîtra: Delete this trail? (Effacer ce tracé ?) Sélectionnez YES et appuyez sur ENT. 4. Appuyez plusieurs fois sur EXIT pour revenir à l’écran principal.

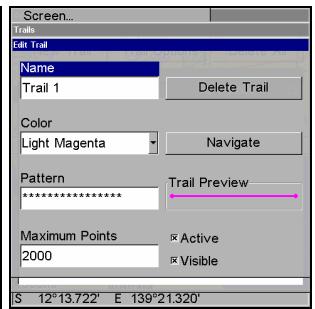

Le nom, le nombre maximum de points que peut contenir un tracé, l'activité, et la visibilité d'un tracé sont toutes des options qui peuvent 212
"Actif" détermine si l'appareil enregistre ou non de nouveaux points pour un tracé particulier. Dans le menu de Modification d'un Tracé, appuyez sur ↓ ↑ pour sélectionner l'option que vous souhaitez modifier, puis appuyez sur ENT. Effectuer vos changements, puis appuyez sur EXIT pour sortir du menu. Les fonctions relatives aux tracés sont décrites plus en détail à la Sec. 7, Fonctionnement Avancé du GPS, sous la rubrique des Tracés.
Utilisez la commande de transparence pour régler la transparence des menus. Un haut niveau de transparence vous permettra de continuer à surveiller l'affichage à l'écran tout en réglant certaines fonctions, en sachant que le texte des menus peut s'effacer jusqu'à devenir complètement illisible. Un faible niveau de transparence rendra généralement le texte des menus plus facile à lire, mais diminuera la visibilité de l'affichage à l'écran. Expérimenter cette fonction jusqu'à ce que vous trouviez le niveau de transparence qui vous convienne.
Appuyez sur MENU|MENU|↓ jusqu'à TRANSPARENCY (TRANSPARENCE)|ENT. La réglette de la TRANSPARENCE apparaît. 2. Utilisez les touches ↑ ↓ pour effectuer votre réglage. Placez le curseur tout en bas de la réglette pour éliminer toute transparence. Placez-le tout en haut de la réglette pour obtenir le plus grand niveau de transparence. 3. Appuyez sur EXIT pour revenir à l’écran principal. 213
Ce menu permet de régler les unités de mesure de la vitesse et de la distance (miles, miles nautiques ou mètres), de la profondeur (pieds, brasses ou mètres), de la température (degrés Fahrenheit ou Celsius), et de l'orientation (vraie ou magnétique). Pour changer ces unités: Pour régler la Vitesse/Distance: 1. Appuyez sur MENU|MENU, sélectionnez la commande de Réglage du Système et appuyez sur ENT. La commande intitulée UNITS OF MEASURE sera déjà sélectionnée, appuyez donc sur ENT.
Appuyez sur ENT. 3. Utilisez les touches ↑ ↓ pour sélectionner l’une des options suivantes: Statute (Miles), Nautical (Miles Nautiques) ou Metric (Mètres). Appuyez sur ENT. 4. Appuyez plusieurs fois sur EXIT pour revenir à l’écran principal.
Pour régler les unités de la Température: 1. Appuyez sur MENU|MENU, sélectionnez la commande de Réglage du Système et appuyez sur ENT. La commande intitulée UNITS OF MEASURE sera déjà sélectionnée, appuyez donc sur ENT.
3. Utilisez les touches ↑ ↓ pour sélectionner l’une des options suivantes: Fahrenheit, Celsius ou Kelvin. Appuyez sur ENT. 4. Appuyez plusieurs fois sur EXIT pour revenir à l’écran principal. 214
1. Appuyez sur MENU|MENU, sélectionnez la commande de Réglage du Système et appuyez sur ENT. La commande intitulée UNITS OF MEASURE sera déjà sélectionnée, appuyez donc sur ENT.
3. Utilisez les touches ↑ ↓ pour sélectionner l’une des options suivantes: Millibars, Bars, PSI, Hectopascals ou Kilopascals. Appuyez sur ENT. 4. Appuyez plusieurs fois sur EXIT pour revenir à l’écran principal. Pour régler les unités de la Profondeur: 1. Appuyez sur MENU|MENU, sélectionnez la commande de Réglage du Système et appuyez sur ENT. La commande intitulée UNITS OF MEASURE sera déjà sélectionnée, appuyez donc sur ENT.
3. Utilisez les touches ↑ ↓ pour sélectionner l’une des options suivantes: Feet (Pieds), Fathoms (Brasses) ou Meters (Mètres). Appuyez ENT. 4. Appuyez plusieurs fois sur EXIT pour revenir à l’écran principal. Pour régler les unités de Volume: 1. Appuyez sur MENU|MENU, sélectionnez la commande de Réglage du Système et appuyez sur ENT. La commande intitulée UNITS OF MEASURE sera déjà sélectionnée, appuyez donc sur ENT.
3. Utilisez les touches ↑ ↓ pour sélectionner l’une des options suivantes: Gallons ou Litres. Appuyez sur ENT. 4. Appuyez plusieurs fois sur EXIT pour revenir à l’écran principal. Pour régler les unités de l’Orientation: 1. Appuyez sur MENU|MENU, sélectionnez la commande de Réglage du Système et appuyez sur ENT. La commande intitulée UNITS OF MEASURE sera déjà sélectionnée, appuyez donc sur ENT.
3. Utilisez les touches ↑ ↓ pour sélectionner l’une des options suivantes: True (Vraie) ou Magnetic (Magnétique). Appuyez sur ENT. 4. Appuyez plusieurs fois sur EXIT pour revenir à l’écran principal.
Catographique. Appuyez sur WPT pour faire apparaître le menu de Recherche des waypoints et des Centres d'Intérêt (POI). Depuis l'Ecran Cartographique, appuyez sur MENU pour ouvrir le menu de l'Ecran Cartographique et rechercher des rues, des adresses et des sorties d'autoroute.
Cartographique (à droite).
Utilisez les flèches ↑ ou ↓ pour changer la première lettre, puis appuyez sur → pour déplacer le curseur jusqu'à la lettre suivante et répétez les mêmes étapes jusqu’à ce que le nom soit correct, puis appuyez sur ENT|ENT. B. Ou vous pourrez entrer dans la liste de sélection en bas du menu en appuyant sur ENT, puis utiliser les flèches ↓ ou ↑ pour sélectionner une rue dans la liste, et appuyer sur ENT. La rue que vous aurez sélectionnée se retrouvera dans le champ intitulé Street/Rue.
L’appareil vous demandera si vous souhaitez rechercher l'adresse dans une ville particulière. Cette option est conçue de façon à ce que vous puissiez limiter la recherche d'une adresse à une seule ville si nécessaire (voir la remarque suivante). Si vous choisissez de répondre "oui", vous aurez alors deux options: A. Vous pourrez épeler le nom de la ville dans le champ prévu à cet effet. Utilisez les flèches ↑ ou ↓ pour changer la première lettre, puis appuyez sur → pour déplacer le curseur jusqu'à la lettre suivante et répétez les mêmes étapes jusqu’à ce que le nom soit correct, puis 218
REMARQUE: Nous vous recommandons de ne pas entrer le nom d’une ville à moins que la liste des résultats soit trop grande lorsque vous essayez d'effectuer une recherche sans le nom. Cet appareil peut rechercher une rue plus rapidement lorsque vous ne spécifiez pas de ville particulière.
Avec un POI ou un détail de la carte sélectionné par le curseur, appuyez sur WPT. Pour retourner à l'écran précédent, appuyez sur EXIT.
Ecran d’information du POI (à droite).

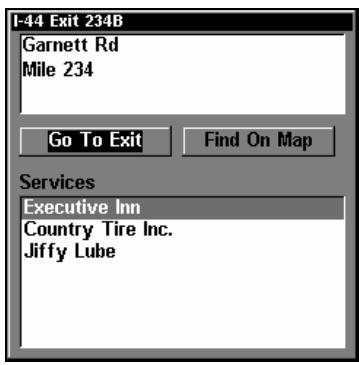

Menu de Recherche d'une Sortie, avec une sortie sélectionnée dans la liste.
B. Appuyez sur → | ENT pour retrouver la sortie sur la carte.
Rechercher sur la Carte (à droite).

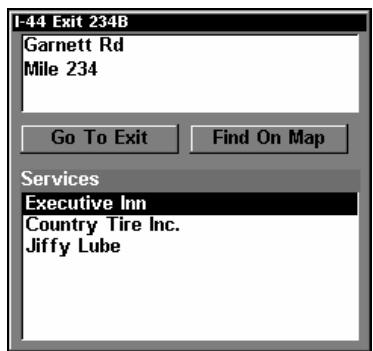

également visualiser des informations supplémentaires sur les Services localisés à proximité de la Sortie. Appuyez sur ↓ jusqu'à SERVICES|appuyez sur ↓ ↑ pour sélectionner le Nom d’un Service|ENT.
1. Appuyez sur WPT, puis sur ↓ ou sur ↑ pour sélectionner une catégorie de POI ou de Lieux Cartographiés, puis appuyez sur ENT. (Pour limiter votre recherche, appuyez sur → puis sur ↓ ou sur ↑ pour sélectionner une sous-catégorie avant d’appuyer sur ENT.) Vous aurez alors deux options: Rechercher en fonction de la Proximité ou Rechercher en fonction du Nom.
Lodging ici sélectionnée (à gauche) et avec la sous-catégorie intitulée RV Parks sélectionnée (à droite).

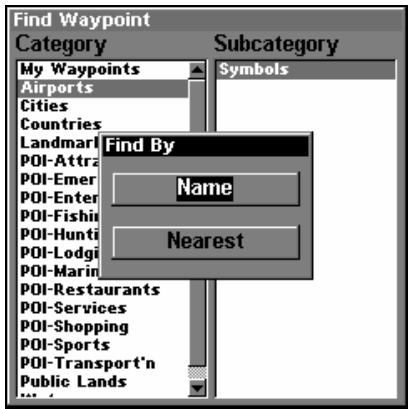

↓|ENT. Le menu "Rechercher par Proximité" affichera un écran de calcul, puis une liste des Points d'Intérêts les plus proches apparaîtra. Appuyez sur ↓ ↑ jusqu’au POI que vous souhaitez sélectionner et appuyez sur ENT pour faire apparaître son écran d'Information.
“Calcul”, au centre, Liste des POIs, à droite.
Vous avez deux options: A. Vous pouvez épeler le nom du POI dans le champ prévu à cet effet. Utilisez les flèches ↑ ou ↓ pour changer la première lettre, puis appuyez sur → pour déplacer le curseur jusqu'à la lettre suivante et répétez les mêmes étapes jusqu’à ce que le nom soit correct, puis appuyez sur ENT|ENT. B. Entrez dans la liste du dessous en appuyant sur ENT, puis utilisez les flèches ↓ ou ↑ pour sélectionner un POI dans la liste, et appuyez sur ENT pour faire apparaître son écran d'Information. 223
Recherche par Nom, à droite.
Find On Map, Afficher sur Carte (à droite).

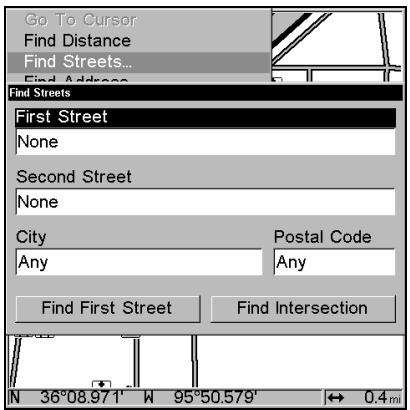

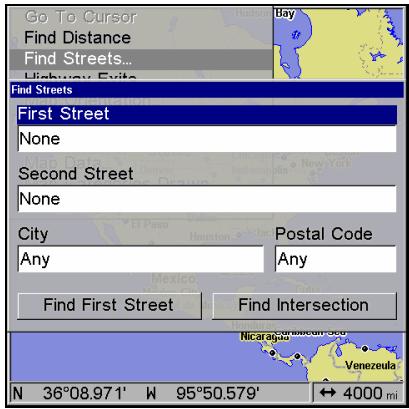

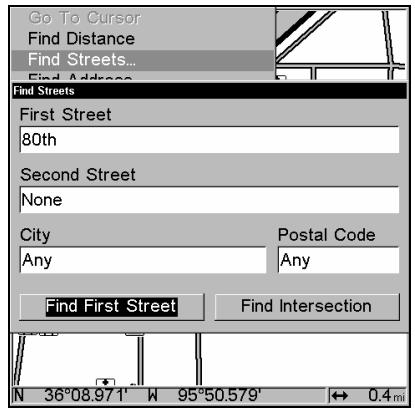

Chercher une rue 1. Depuis l'Ecran Cartographique, appuyez sur MENU|↓ jusqu'à FIND STREETS (CHERCHER RUES)|ENT et le Menu de Recherche des Rues apparaîtra. 2. Vous devrez tout d’abord entrer le nom d'une rue dans la fenêtre de la Première Rue. Appuyez sur ENT pour afficher le menu Chercher Par Nom. Vous aurez alors deux options: A. Vous pourrez épeler le nom de la rue dans le champ prévu à cet effet. Utilisez les flèches ↑ ou ↓ pour changer la première lettre, puis appuyez sur → pour déplacer le curseur jusqu'à la lettre suivante et répétez les mêmes étapes jusqu’à 224
↓ ou ↑ pour sélectionner une rue dans la liste, et appuyez sur ENT.

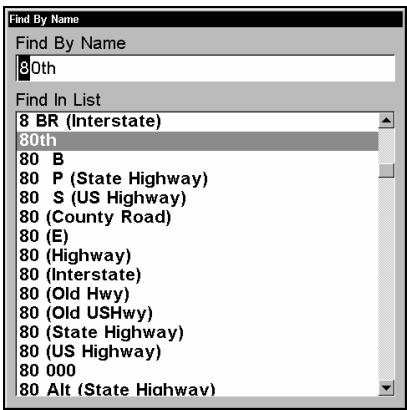

Première Rue sélectionnée (à gauche). Liste des Rues Trouvées (à droite).

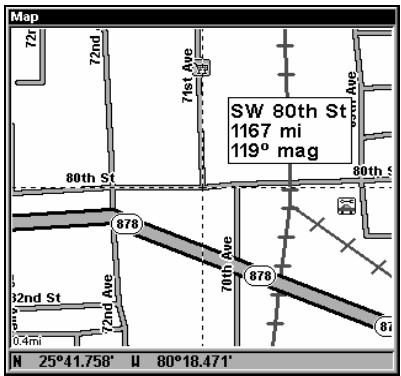

Le curseur indique la position de la rue sur la carte.

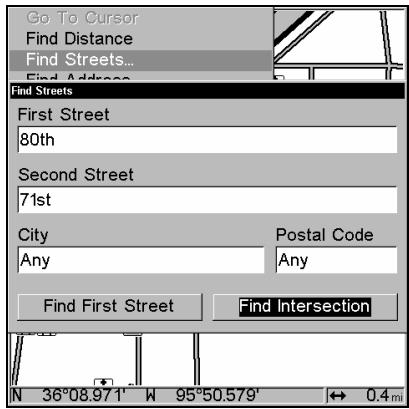

Vous devez tout d'abord entrer une rue dans la première fenêtre puis entrer une deuxième rue dans la deuxième fenêtre. 1. Depuis l'Ecran Cartographique, appuyez sur MENU|↓ jusqu'à FIND STREETS (CHERCHER RUES)|ENT et le Menu de Recherche des Rues apparaîtra. 2. Vous devez entrer le nom d'une rue dans la première fenêtre. Appuyez sur ENT pour afficher le menu Chercher Par Nom. Vous avez alors deux options: A. Vous pouvez épeler le nom de la rue dans le champ prévu à cet effet. Utilisez les flèches ↑ ou ↓ pour changer la première lettre, puis appuyez sur → pour déplacer le curseur jusqu'à la lettre suivante et répétez les mêmes étapes jusqu’à ce que le nom soit correct, puis appuyez sur ENT|ENT. B. Ou vous pouvez entrez dans la fenêtre du dessous et choisir une rue parmi celles proposées dans la liste. Appuyez sur ENT, puis utilisez les flèches ↓ ou ↑ pour sélectionner une rue dans la liste, et appuyez sur ENT. 3. Le menu de Recherche des Rues réapparaît avec la rue que vous recherchez affichée dans la première fenêtre. (Dans cet exemple, il s’agit de la 80ème rue.) 4. A présent, entrez la deuxième rue. Appuyez sur ↓ jusqu'à SECOND STREET (DEUXIEME RUE)|ENT et le menu "Chercher par Nom" apparaît à nouveau. Tout comme précédemment, vous avez deux options: A. Vous 226
étapes jusqu’à ce que le nom soit correct, puis appuyez sur ENT|ENT. B. Ou vous pouvez entrer dans la fenêtre du dessous et choisir une rue dans la liste de sélection. Appuyez sur ENT, puis utilisez les flèches ↓ ou ↑ pour sélectionner une rue dans la liste, et appuyez sur ENT. 5. Le menu de Recherche des Rues réapparaît avec la première et la seconde rues dans leur fenêtre respective. Dans cet exemple, nous avons sélectionné la 71ème Avenue comme seconde rue. Vous pouvez à présent utiliser des techniques similaires pour sélectionner une ville ou un Code Postal (Zip Code), mais votre recherche sera probablement plus rapide si vous laissez ces fenêtres vides. (Vous pourrez précisez une ville et/ou un code postal si la liste de résultats s'avère être trop longue.)
Liste des Intersections trouvées (à droite).
Trouvées apparaît, utilisez les touches ↑ ou ↓ pour sélectionner l'intersection que vous recherchez et appuyez sur ENT. (Dans notre exemple, nous avons sélectionné l'intersection de SW 80th Court et de SW 71st Avenue à Miami, Fla.) 7. L'Ecran Cartographique réapparaît, avec le curseur pointant l'intersection trouvée. L'intersection de notre exemple est illustrée dans la figure suivante. 227
1. Appuyez sur WPT|ENT. 2. Si vous recherchez le waypoint Par son Nom, appuyez sur ENT. Si vous recherchez le waypoint le plus proche, appuyez sur ↓ jusqu'à NEAREST (LE PLUS PROCHE) | ENT. (Pour effectuer la recherche en fonction du nom, passez à l'étape 5.)
Commande de Recherche par Nom (à droite).
éloigné se trouvera quant à lui en fin de liste. 228
A. Pour vous rendre au waypoint choisi, appuyez sur ENT. (La commande Go To Waypoint est déjà sélectionnée.) L'appareil vous montrera les informations de navigation pour vous rendre à ce waypoint. B. Pour rechercher le waypoint, appuyez sur ↓ jusqu'à FIND ON MAP (AFFICHER SUR LA CARTE)|ENT. L'Ecran Cartographique apparaîtra avec le curseur positionné sur le waypoint trouvé.
Waypoint (Naviguer vers Waypoint) sélectionnée (à gauche) et la commande Find on Map (Afficher sur la Carte) sélectionnée (à droite).
5. Si vous effectuez votre recherche par nom, vous avez deux options: A. Vous pouvez épeler le nom du point de repère dans le champ prévu à cet effet. Utilisez les flèches ↑ ou ↓ pour changer la première lettre, puis appuyez sur → pour déplacer le curseur jusqu'à la lettre suivante et répétez les mêmes étapes jusqu’à ce que le nom soit correct, puis appuyez sur ENT|ENT. B. Ou vous pouvez entrer dans la liste du dessous en appuyant sur ENT, puis utiliser les flèches ↓ ou ↑ pour sélectionner le waypoint que vous désirez dans la liste, et appuyez sur ent. L’écran d’information du waypoint apparaîtra.
Waypoint (au centre). Le waypoint trouvé est indiqué par la position du curseur sur l'Ecran Cartographique (a droite).
B. Pour rechercher le waypoint, appuyez sur ↓ jusqu'à FIND ON MAP (AFFICHER SUR LA CARTE)|ENT. L'Ecran Cartographique apparaîtra avec le curseur positionné sur le waypoint trouvé.
Waypoints et la Synchronisation du Rétro-éclairage depuis le menu NMEA 2000.
NMEA 2000 vous permettra d’accéder au menu de Configuration du Bus et aux écrans de Diagnostics NMEA et de Diagnostics Ethernet. Le menu de Configuration du Bus vous permet de choisir une configuration moteur-réservoir et de contrôler les appareils du réseau. Lorsque le menu de Configuration du Bus est ouvert, une liste de tous les appareils NMEA 2000 du réseau apparaît.

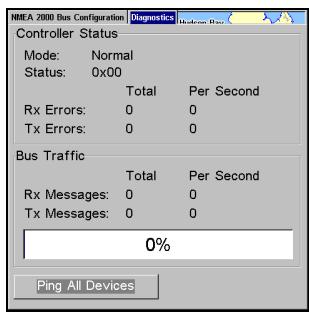

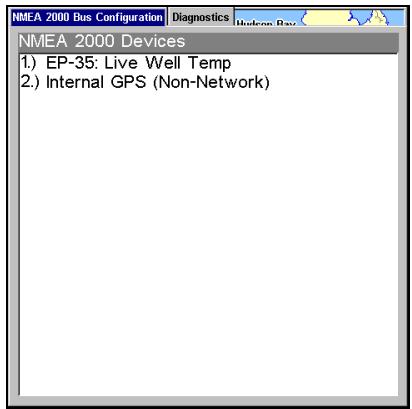

La liste des appareils branchés au réseau se trouve dans la partie supérieure du menu de Configuration du Bus. Vous pouvez personnaliser, étalonner ou bien régler les alarmes des appareils accessibles depuis la liste des appareils du réseau se trouvant dans le menu de Configuration du Bus. Les menus de Configuration du Moteur-Réservoir et de Sélection du Réservoir ainsi que la fenêtre de la Taille du Réservoir se trouvent dans la partie inférieure du menu de Configuration du Bus. Le bouton intitulé Set Configuration — se trouvant à droite du menu déroulant de la configuration du moteur-réservoir — vous permet de valider une configuration particulière. REMARQUE: Si vous n’avez pas utilisé le LMF-200 ou le LMF-400 pour choisir une configuration moteur-réservoir pour votre embarcation, vous devrez utiliser votre appareil afin de sélectionner une configuration.
Configuration du Moteur & du Réservoir Le menu de configuration du Moteur-Réservoir s’affichera en dessous de la liste des Appareils NMEA 2000, mais ne sera accessible que si une Interface moteur Suzuki, un Débit du Carburant EP-10, un Niveau de Liquide EP-15, un Capteur de Pression EP-45 ou un Dispositif de Stockage EP-50 se trouveront sur le réseau. Lorsque vous choisirez une configuration moteur-réservoir, vous utiliserez également le menu de Sélection du Réservoir, la fenêtre de la Taille du Réservoir et le bouton de Réglage décrits ci-dessous. Sélection du Réservoir
Taille du Réservoir
Régler la Configuration du Moteur-Réservoir: 1. Appuyez sur MENU| MENU, utilisez les touches ↓ ↑ pour sélectionner NMEA 2000 et appuyez sur ENT. 233
Gestion du Carburant, Alarmes NMEA 2000, Partage Waypoint et Synchronisation du Rétro-éclairage. Choisissez BUS SETUP et appuyez sur ENT. 3. Sélectionnez ENGINE & TANK CONFIG et appuyez sur ENT, ce qui aura pour effet d’ouvrir le menu de Configuration du Moteur & du Réservoir, lequel vous offrira les options de configuration suivantes: 1 Engine/1 Tank, 1 Engine/2 Tanks, 2 Engines/1 Tank, 2 Engines/2 Tanks, 3 Engines/1 Tank, 3 Engine/3 Tanks et Unconfigured Bus. 4. Choisissez la configuration correspondant au nombre de moteurs et de réservoirs de votre bateau puis appuyez sur ENT. 5. Sélectionnez TANK SELECT et appuyez sur ENT, ce qui ouvrira le menu de Sélection du Réservoir. 6. Sélectionnez le réservoir que vous souhaitez régler puis appuyez sur ENT. Appuyez sur → pour sélectionner la fenêtre de saisie de la Taille du Réservoir et appuyez ENT.
8. Répétez les Etapes 5-7 pour chaque réservoir. 9. Lorsque tous les réservoirs auront été configurés, appuyez sur le bouton intitulé SET CONFIGURATION. Le message de confirmation suivant apparaîtra: Are you sure you wish to change the bus configuration? (Etes-vous sûr de vouloir changer la configuration du bus?) Choisissez YES et appuyez sur ENT, Appuyez sur EXIT pour revenir à l’écran principal. 234
Lorsqu’un appareil ou dispositif sera sélectionné parmi la liste de ceux disponibles sur le réseau dans le menu de Configuration du Bus, le menu de Configuration lui correspondant apparaîtra. Les menus de Configuration des Appareils du réseau varient en fonction de l’appareil en question. Les fonctions disponibles à partir de ces menus vous permettront de modifier le nom de l’appareil, les tailles des réservoirs, leurs types de fluide et offriront également un accès au menu des Options Avancées. Nous parlerons des fonctions de configuration et d’étalonnage plus loin dans cette section. Information et Données d’un Appareil La fenêtre d’Information d’un Appareil, située à gauche du menu de Configuration de l’Appareil en question, affiche des informations relatives au dispositif sélectionné telles que la version de son logiciel, son modèle, son adresse, son numéro de série, son instance et son état actuel.
Carburant EP-10 ou d’Interface Moteur EP-20 sur votre réseau, le menu de Configuration du Bus n’affichera pas le menu de Configuration du Moteur-Réservoir, ni le menu de Sélection du Réservoir, ni le menu de sélection de la Taille du Réservoir ni le de Réglage. Les Données de l’Appareil bouton sont affichées dans la fenêtre des Données de
La fenêtre de Données pour un Débit de Carburant EP-10 affichera le Débit du Carburant (quantité de carburant utilisée par heure), la quantité de Carburant Utilisée, la quantité de Carburant Utilisée pour votre Trajet et la quantité saisonnière de Carburant Utilisée. 235
Si, comme dans l’illustration ci-dessus, vous ne possédez pas d’Interface Moteur Suzuki, de Niveau de Liquide EP-15 ou de Débit Carburant EP-10 sur votre réseau, le menu de Configuration du Moteur & Réservoir, le menu de Sélection du Réservoir, la fenêtre de saisie de la Taille du Réservoir et le bouton de Réglage n’apparaîtront pas à l’écran du menu de Configuration du Bus.
Le menu de Gestion du Carburant vous offre toutes les options suivantes: Localisation du Réservoir, Carburant Ajouté, Ajouter du Carburant, Remplir le Réservoir, Sélection du Moteur, Remise à zéro de l’Etalonnage, Remise à zéro du Trajet, et Remise à zéro Saisonnière. Ces options vous permettent de configurer, d’étalonner, et de remettre à zéro l’étalonnage, le carburant pour un trajet et le carburant pour une saison pour certains appareils NMEA 2000. Nous parlerons des procédures de configuration et d’étalonnage plus loin dans cette section.
2000 (à gauche). Menu de Gestion du Carburant (à droite). Localisation du Réservoir
(configuration) dans le menu de Localisation du Réservoir. Lorsque du carburant est ajouté à un réservoir, vous pourrez sélectionner le bon réservoir depuis le menu de Localisation puis entrer la quantité de carburant ajoutée dans la fenêtre intitulée Fuel Added (Carburant Ajouté). Carburant Ajouté Utilisé en combinaison avec la commande d’Ajout de Carburant, la fenêtre intitulé Fuel Added (Carburant Ajouté) vous permet de saisir la quantité de carburant ajoutée à un réservoir, lorsque la quantité ajoutée en question ne rempli pas le réservoir. 236
Remplir le Réservoir
Ajouter du Carburant à un Réservoir Les commandes de Localisation du Réservoir, de Carburant Ajouté et d’Ajout de Carburant fonctionnent toutes ensemble afin que les données relatives au carburant demeurent cohérentes par rapport à la quantité réelle de carburant ajoutée au(x) réservoir(s). 1. Appuyez sur MENU|MENU, sélectionnez NMEA 2000 et appuyez sur ENT. 2. Le menu NMEA 2000 apparaîtra avec cinq options: Configuration du Bus, Gestion du Carburant, Alarmes NMEA 2000, Partage Waypoint et Synchronisation Rétro-éclairage. Sélectionnez FUEL MANAGEMENT et appuyez sur ENT. 3. Sélectionnez TANK LOCATION et appuyez sur ENT. Le menu de Localisation du Réservoir apparaîtra avec un maximum de trois options : Bâbord, Centre et Tribord. 4. Sélectionnez le réservoir auquel vous aurez ajouté du carburant puis appuyez sur ENT. 5. Suivez les étapes suivantes et correspondant à votre réservoir. Si vous avez rempli le réservoir: A. Appuyez sur le bouton intitulé FILL TANK puis appuyez sur ENT. Le message suivant apparaîtra : Are you sure you wish to Fill Tank? (Etes-vous sûr de vouloir Remplir le Réservoir?) Appuyez sur ENT. Un nouveau message apparaîtra : Do you wish to re-calibrate the device? (Souhaitezvous ré-étalonner l’appareil?) Sélectionnez NO et appuyez sur ENT. Si vous n’avez pas rempli le réservoir: B. Sélectionnez FUEL ADDED et appuyez sur ENT afin d’accéder à la fenêtre intitulée FUEL ADDED. Utilisez les touches ↑ ↓ , ← → pour saisir la quantité de carburant ajoutée au réservoir puis appuyez sur ENT. Sélectionnez le bouton ADD FUEL et appuyez sur ENT. Le message suivant apparaîtra: Are you sure you wish to Add Fuel? (Etes-vous sûr de vouloir Ajouter du Carburant ?) Sélectionnez YES et appuyez sur ENT. 6. Appuyez plusieurs fois sur EXIT pour revenir à l’écran principal. 237

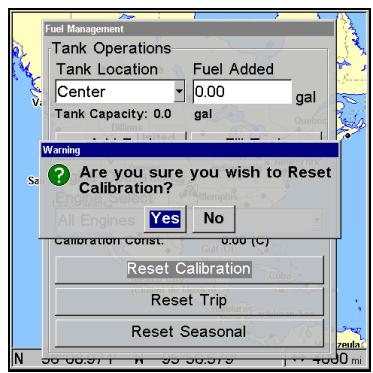

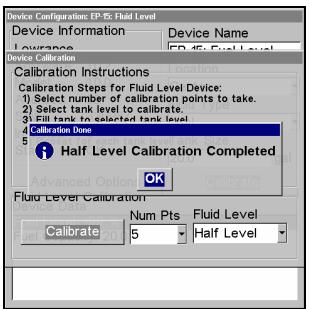

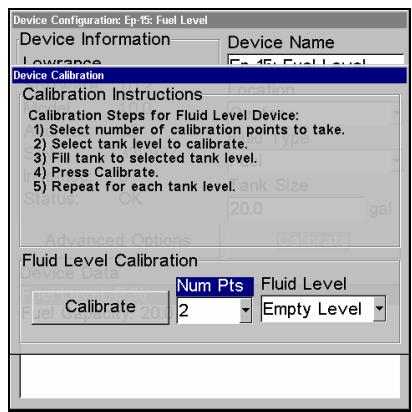

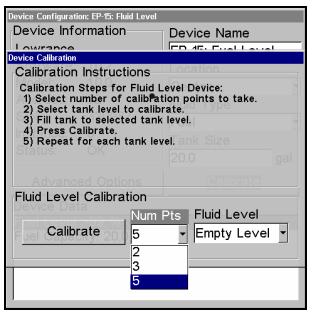

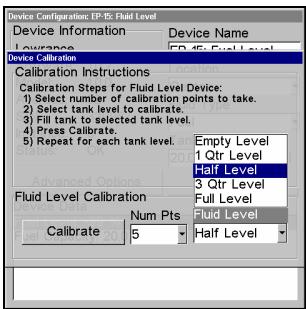

Pour Remettre à zéro l’Etalonnage:
1. Appuyez sur MENU|MENU, sélectionnez NMEA 2000 et appuyez sur ENT. 2. Sélectionnez FUEL MANAGEMENT et appuyez sur ENT. Le menu de Gestion du Carburant apparaîtra. 3. Sélectionnez ENGINE SELECT et appuyez sur ENT. Choisissez le moteur voulu — le moteur connecté au débit de carburant voulu — et appuyez sur ENT. 4. Sélectionnez RESET CALIBRATION et appuyez sur ENT. Le message suivant apparaîtra: Are you sure you wish to Reset Calibration? (Etesvous sûr de vouloir Remettre l’Etalonnage à zéro ?) Sélectionnez YES et appuyez sur ENT. Les réglages d’Etalonnage pour le carburant et moteur choisis repasseront à leur valeur par défaut. Remettre le Trajet à Zéro:
1. Appuyez sur MENU|MENU, sélectionnez NMEA 2000 et appuyez sur ENT. 2. Sélectionnez FUEL MANAGEMENT et appuyez sur ENT. Le menu de Gestion du Carburant apparaîtra. 3. Sélectionnez RESET TRIP et appuyez sur ENT. Le message de confirmation suivant apparaîtra: Are you sure you wish to Reset Trip? (Etes-vous sûr de vouloir remettre le Trajet à zéro ?) Sélectionnez YES et appuyez sur ENT. La valeur du Carburant Utilisé pour le Trajet sera remise à zéro. Remettre la Saison à zéro:

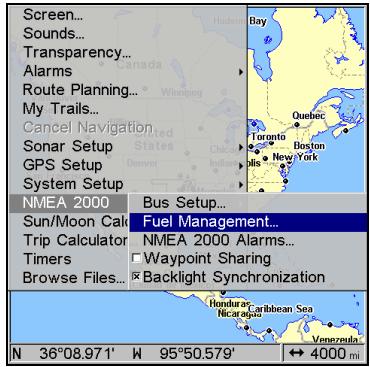

2. Sélectionnez FUEL MANAGEMENT et appuyez sur ENT. Le menu de Gestion du Carburant apparaîtra. 3. Sélectionnez RESET SEASONAL et appuyez sur ENT. Le message de confirmation suivant apparaîtra: Are you sure you wish to Reset Seasonal? (Etes-vous sûr de vouloir Remettre la Saison à Zéro?) Sélectionnez YES et appuyez sur ENT. La valeur du Carburant Utilisé en Saison sera remise à zéro.
Le menu des Alarmes NMEA 2000 vous permet de régler des alarmes de niveau de carburant (Plein et Vide) pour le Débit de Carburant EP10, le Niveau de Liquide EP-15, le Dispositif de Stockage EP-50 et l’Interface Moteur Suzuki. Les alarmes peuvent être réglées en fonction d’un pourcentage (0-100%) de la capacité du réservoir. Le second onglet en haut de l’écran des Alarmes NMEA 2000 constitue l’Onglet de L’Etat de l’Alarme. Lorsqu’une alarme aura été réglée pour un dispositif particulier, l’alarme et son état actuel seront affichés dans la fenêtre d’Etat de l’Alarme. Pour visualiser la fenêtre d’Etat de l’Alarme sélectionnez l’onglet correspondant puis appuyez sur ENT. Pour régler une Alarme NMEA 2000: 1. Appuyez sur MENU|MENU, sélectionnez NMEA 2000 et appuyez sur ENT.
3. Sélectionnez FLUID LEVEL DEVICE et appuyez sur ENT. Utilisez les touches ↑ ↓ pour sélectionner le dispositif pour lequel vous souhaitez régler une alarme et appuyez sur ENT. 4. Sélectionnez la case ENABLED présente au côté de l’alarme voulue (Plein ou Vide) puis appuyez sur ENT pour activer l’alarme. 5. Pour régler le pourcentage de l’alarme, appuyez sur → pour sélectionner PERCENT puis appuyez sur ENT. 6. Utilisez les touches ↑ ↓, ← → pour saisir le pourcentage voulu puis appuyez sur ENT. Répétez les Etapes 3-4 pour régler une autre alarme. 7. Sélectionnez SET CONFIGURATION et appuyez sur ENT pour valider les réglages que vous aurez effectués. Appuyez plusieurs fois sur EXIT pour revenir à l’écran principal. REMARQUE: Pour désactiver une alarme, sélectionnez la case ENABLED lui correspondant et appuyez sur ENTER. 239
Le Partage de Waypoint vous permet de partager un waypoint sur un appareil avec affichage avec un autre appareil présent sur le réseau. Pour activer/désactiver le partage de waypoint 1. Appuyez sur MENU|MENU, sélectionnez NMEA 2000 et appuyez sur ENT.
3. Appuyez plusieurs fois sur EXIT pour revenir à l’écran principal.
La commande de Synchronisation du Rétro-éclairage permettra au niveau de rétro-éclairage de tous les appareils avec affichage du réseau NMEA 2000 d’être synchronisés. Par conséquent, si vous réglez le niveau de rétro-éclairage à 75% sur l’un de vos appareils, tous les autres appareils du réseau possédant un affichage passeront automatiquement à ce même réglage. Pour activer/désactiver la Synchronisation du Rétro-éclairage 1. Appuyez sur MENU|MENU, sélectionnez NMEA 2000 et appuyez sur ENT.
3. Appuyez plusieurs fois sur EXIT pour revenir à l’écran principal.
Configuration du Capteur de Température EP-35 Pour saisir le nom du Dispositif: 1. Appuyez sur MENU|MENU, utilisez les touchez ↑ ↓ pour sélectionner NMEA 2000 et appuyez sur ENT. Le menu NMEA 2000 apparaîtra avec
2000, Partage Waypoint et Synchronisation Rétro-éclairage.
3. Sélectionnez le capteur de température dont vous souhaitez changer le nom puis appuyez sur ENT. Le menu de Configuration de l’Appareil apparaîtra avec la fenêtre intitulée Device Name mise en évidence. 240
Pour sélectionner le Type de Température: 1. Appuyez sur MENU|MENU, utilisez les touchez ↑ ↓ pour sélectionner NMEA 2000 et appuyez sur ENT. Le menu NMEA 2000 apparaîtra avec
2000, Partage Waypoint et Synchronisation Rétro-éclairage.
3. Sélectionnez le capteur de température voulu puis appuyez sur ENT. Le menu de Configuration de ce Dispositif apparaîtra. 4. Sélectionnez TEMP TYPE et appuyez sur ENT. La liste des Types de Température suivante apparaîtra: Eau, Extérieure, Intérieure, Chambre des Machines, Cabine, Vivier, Réservoir d’Appâts, Réfrigération, Système de Chauffage et Inconnu. 5. Sélectionnez le Type de Température désiré puis appuyez sur ENT. Le message de confirmation suivant apparaîtra: Are you sure you wish to change this device's configuration? (Etes-vous sûr de vouloir changer la configuration de cet appareil?) 6. Sélectionnez YES et appuyez sur ENT. Appuyez plusieurs fois sur EXIT pour revenir à l’écran principal. Menu des Options Avancées Le menu des Options Avancées du capteur de Température possède deux catégories: Instance et Restore Defaults. Instance
Vous ne devriez jamais avoir besoin de cette commande si vous branchez votre appareil à un réseau possédant des appareils avec affichage similaires et/ou une série de capteurs électroniques. 241
1. Appuyez sur MENU|MENU, utilisez les touchez ↑ ↓ pour sélectionner NMEA 2000 et appuyez sur ENT. Le menu NMEA 2000 apparaîtra avec
2000, Partage Waypoint et Synchronisation Rétro-éclairage.
3. Sélectionnez le capteur de température voulu puis appuyez sur ENT. Le menu de Configuration de cet Appareil apparaîtra. 4. Sélectionnez ADVANCED OPTIONS et appuyez sur ENT. 5. Sélectionnez RESTORE DEFAULTS et appuyez sur ENT. Le message de confirmation suivant apparaîtra: Are you sure you wish to change this device's configuration? (Etes-vous sûr de vouloir changer la configuration de cet appareil?) 6. Sélectionnez YES et appuyez sur ENT. Appuyez plusieurs fois sur EXIT pour revenir à l’écran principal. Configuration du Capteur de Débit du Carburant EP-10 Pour saisir le Nom du Dispositif:
NMEA 2000 et appuyez sur ENT. Le menu NMEA 2000 apparaîtra avec cinq options : Configuration Bus, Gestion Carburant, Alarmes NMEA 2000, Partage Waypoint et Synchronisation Rétro-éclairage. 2. Sélectionnez BUS SETUP et appuyez sur ENT, ce qui aura pour effet d’ouvrir le menu de Configuration du Bus. Une liste des appareils présents sur le réseau apparaîtra dans la partie supérieure de l’écran. 3. Sélectionnez le capteur de débit du carburant dont vous souhaitez changer le nom puis appuyez sur ENT. Le menu de Configuration de l’Appareil apparaîtra avec la fenêtre intitulée Device Name mise en évidence. 242
Appuyez plusieurs fois sur EXIT pour revenir à l’écran principal. Pour sélectionner la position du réservoir: 1. Appuyez sur MENU|MENU, utilisez les touchez ↑ ↓ pour sélectionner NMEA 2000 et appuyez sur ENT. Le menu NMEA 2000 apparaîtra avec
2000, Partage Waypoint et Synchronisation Rétro-éclairage.
3. Sélectionnez le capteur de débit du carburant voulu puis appuyez sur ENT. Le menu de Configuration de cet Appareil apparaîtra. 4. Sélectionnez LOCATION et appuyez sur ENT, ce qui aura pour effet d’ouvrir le menu intitulé Location avec les options suivantes : Bâbord, Centre, Tribord et Inconnue. 5. Sélectionnez la position voulue puis appuyez ENT. Le message de confirmation suivant apparaîtra: Are you sure you wish to change this device's configuration? (Etes-vous sûr de vouloir changer la configuration de cet appareil?) 6. Sélectionnez YES et appuyez sur ENT. Appuyez plusieurs fois sur EXIT pour revenir à l’écran principal. Menu des Options Avancées Le menu des Options Avancées du capteur de Débit du Carburant possède deux catégories: Instance et Restore Defaults. Instance
Si vous souhaitez utilisez votre appareil dans un réseau incluant l’un de ces indicateurs numériques, vous devrez sans doute consulter le service clientèle. Vous ne devriez jamais avoir besoin de cette commande si vous branchez votre appareil à un réseau possédant des appareils avec affichage similaires et/ou une série de capteurs électroniques. 243
Si, par exemple, vous exécutez la commande de Restauration à partir du menu des Options Avancées du capteur de Débit du Carburant se trouvant à Bâbord, seul les réglages du capteur de Débit du Carburant se trouvant à Bâbord seront réinitialisés à leur valeur par défaut. Les autres capteurs de débit du carburant du réseau demeureront inchangés. Pour restaurer les valeurs par défaut: 1. Appuyez sur MENU|MENU, utilisez les touchez ↑ ↓ pour sélectionner NMEA 2000 et appuyez sur ENT. Le menu NMEA 2000 apparaîtra avec cinq
Partage Waypoint et Synchronisation Rétro-éclairage. 2. Sélectionnez BUS SETUP et appuyez sur ENT, ce qui aura pour effet d’ouvrir le menu de Configuration du Bus. Une liste des appareils présents sur le réseau apparaîtra dans la partie supérieure de l’écran.
4. Sélectionnez ADVANCED OPTIONS et appuyez sur ENT. 5. Sélectionnez RESTORE DEFAULTS et appuyez sur ENT. Le message de confirmation suivant apparaîtra: Are you sure you wish to change this device's configuration? (Etes-vous sûr de vouloir changer la configuration de cet appareil?) 6. Sélectionnez YES et appuyez sur ENT. Appuyez plusieurs fois sur EXIT pour revenir à l’écran principal. Configuration du Capteur de Niveau de Liquide EP-15 Pour saisir le Nom du Dispositif: 1. Appuyez sur MENU|MENU, utilisez les touchez ↑ ↓ pour sélectionner NMEA 2000 et appuyez sur ENT. Le menu NMEA 2000 apparaîtra avec
2000, Partage Waypoint et Synchronisation Rétro-éclairage.
3. Sélectionnez le capteur de niveau de liquide dont vous souhaitez changer le nom puis appuyez sur ENT. Le menu de Configuration de l’Appareil apparaîtra avec la fenêtre intitulée Device Name mise en évidence. 244
Appuyez plusieurs fois sur EXIT pour revenir à l’écran principal. Pour sélectionner la Position du Réservoir: 1. Appuyez sur MENU|MENU, utilisez les touchez ↑ ↓ pour sélectionner NMEA 2000 et appuyez sur ENT. Le menu NMEA 2000 apparaîtra avec
2000, Partage Waypoint et Synchronisation Rétro-éclairage. 2. Sélectionnez BUS SETUP et appuyez sur ENT, ce qui aura pour effet d’ouvrir le menu de Configuration du Bus. Une liste des appareils présents sur le réseau apparaîtra dans la partie supérieure de l’écran. 3. Sélectionnez le capteur de niveau de liquide voulu puis appuyez sur ENT. Le menu de Configuration de cet Appareil apparaîtra. 4. Sélectionnez TANK INSTANCE et appuyez sur ENT, ce qui aura pour effet d’ouvrir le menu intitulé Tank Instance avec les options suivantes : Tank 1, Tank 2, Tank 3 et Inconnue. 5. Sélectionnez la position voulue puis appuyez ENT. Le message de confirmation suivant apparaîtra: Are you sure you wish to change this device's configuration? (Etes-vous sûr de vouloir changer la configuration de cet appareil?) 6. Sélectionnez YES et appuyez sur ENT. Appuyez plusieurs fois sur EXIT pour revenir à l’écran principal. Pour sélectionner le Type de Fluide: 1. Appuyez sur MENU|MENU, utilisez les touchez ↑ ↓ pour sélectionner NMEA 2000 et appuyez sur ENT. Le menu NMEA 2000 apparaîtra avec
2000, Partage Waypoint et Synchronisation Rétro-éclairage. 2. Sélectionnez BUS SETUP et appuyez sur ENT, ce qui aura pour effet d’ouvrir le menu de Configuration du Bus. Une liste des appareils présents sur le réseau apparaîtra dans la partie supérieure de l’écran. 3. Sélectionnez le capteur voulu puis appuyez sur ENT. Le menu de Configuration du Capteur de Niveau de Liquide apparaîtra. 4. Appuyez sur ↓ jusqu’à FLUID TYPE et appuyez sur ENT, ce qui ouvrira le menu intitulé Fluid Type avec les options suivantes: Carburant, Eau, Eau Grise, Vivier, Huile, Eau Noire et Inconnu. 5. Sélectionnez le type de fluide voulu puis appuyez ENT. Le message de confirmation suivant apparaîtra: Are you sure you wish to change this device's configuration? (Etes-vous sûr de vouloir changer la configuration de cet appareil?) 6. Sélectionnez YES et appuyez sur ENT. Appuyez plusieurs fois sur EXIT pour revenir à l’écran principal. 245
1. Appuyez sur MENU|MENU, utilisez les touchez ↑ ↓ pour sélectionner NMEA 2000 et appuyez sur ENT. Le menu NMEA 2000 apparaîtra avec
2000, Partage Waypoint et Synchronisation Rétro-éclairage.
3. Sélectionnez le capteur voulu puis appuyez sur ENT. Le menu de Configuration du Capteur de Niveau de Liquide apparaîtra. 4. Sélectionnez TANK SIZE et appuyez sur ENT. Utilisez les touches ↑ ↓ ,← → pour saisir la taille du réservoir puis appuyez sur Enter. Le message suivant apparaîtra: Are you sure you wish to change this device's configuration? (Etes-vous sûr de vouloir changer la configuration de cet appareil?) 5. Sélectionnez YES et appuyez sur ENT. Appuyez plusieurs fois sur EXIT pour revenir à l’écran principal. Menu des Options Avancées Le menu des Options Avancées du capteur de Niveau de Liquide possède deux catégories: Instance et Restore Defaults. Instance
Vous ne devriez jamais avoir besoin de cette commande si vous branchez votre appareil à un réseau possédant des appareils avec affichage similaires et/ou une série de capteurs électroniques. Restauration
Grise, seul les réglages du capteur de Niveau de l’Eau Grise seront réinitialisés à leur valeur par défaut. Les autres capteurs de niveau de liquide du réseau demeureront inchangés. 246
1. Appuyez sur MENU|MENU, utilisez les touchez ↑ ↓ pour sélectionner NMEA 2000 et appuyez sur ENT. Le menu NMEA 2000 apparaîtra avec
2000, Partage Waypoint et Synchronisation Rétro-éclairage. 2. Sélectionnez BUS SETUP et appuyez sur ENT, ce qui aura pour effet d’ouvrir le menu de Configuration du Bus. Une liste des appareils présents sur le réseau apparaîtra dans la partie supérieure de l’écran. 3. Sélectionnez le capteur de niveau de liquide voulu puis appuyez sur ENT. Le menu de Configuration de cet Appareil apparaîtra. 4. Sélectionnez ADVANCED OPTIONS et appuyez sur ENT. 5. Sélectionnez RESTORE DEFAULTS et appuyez sur ENT. Le message de confirmation suivant apparaîtra: Are you sure you wish to change this device's configuration? (Etes-vous sûr de vouloir changer la configuration de cet appareil?) 6. Sélectionnez YES et appuyez sur ENT. Appuyez plusieurs fois sur EXIT pour revenir à l’écran principal. REMARQUE: Le menu de Configuration du Capteur de Niveau de Liquide possède également un bouton intitulé Calibrate (Etalonner), dont nous parlerons plus loin dans cette section. Configuration de l’Interface Moteur Suzuki Pour saisir le nom du Dispositif: 1. Appuyez sur MENU|MENU, utilisez les touchez ↑ ↓ pour sélectionner NMEA 2000 et appuyez sur ENT. Le menu NMEA 2000 apparaîtra avec
2000, Partage Waypoint et Synchronisation Rétro-éclairage. 2. Sélectionnez BUS SETUP et appuyez sur ENT, ce qui aura pour effet d’ouvrir le menu de Configuration du Bus. Une liste des appareils présents sur le réseau apparaîtra dans la partie supérieure de l’écran. 3. Utilisez les touches ↑ ↓ pour sélectionner l’interface moteur dont vous souhaitez changer le nom puis appuyez sur ENT. Le menu de Configuration de l’Appareil apparaîtra avec la fenêtre intitulée Device Name mise en évidence. 4. Appuyez sur ENT et utilisez les touches ↑ ↓, ← → afin de saisir le nom voulu pour l’interface moteur. Appuyez sur ENT. Appuyez plusieurs fois sur EXIT pour revenir à l’écran principal. Pour sélectionner une Position: 1. Appuyez sur MENU|MENU, utilisez les touchez ↑ ↓ pour sélectionner NMEA 2000 et appuyez sur ENT. Le menu NMEA 2000 apparaîtra avec cinq
Centre, Tribord et Inconnue. 5. Sélectionnez la position voulue puis appuyez ENT. Le message de confirmation suivant apparaîtra: Are you sure you wish to change this device's configuration? (Etes-vous sûr de vouloir changer la configuration de cet appareil?) 6. Appuyez sur ENT. Appuyez plusieurs fois sur EXIT pour revenir à l’écran principal. Pour sélectionner le Type de Moteur: 1. Appuyez sur MENU|MENU, utilisez les touchez ↑ ↓ pour sélectionner NMEA 2000 et appuyez sur ENT. Le menu NMEA 2000 apparaîtra avec
2000, Partage Waypoint et Synchronisation Rétro-éclairage.
3. Utilisez les touches ↑ ↓ pour sélectionner l’interface moteur voulue puis appuyez sur ENT. Le menu de Configuration de l’Appareil apparaîtra. 4. Sélectionnez ENGINE TYPE et appuyez sur ENT, ce qui ouvrira le menu du Type de Moteur avec les options suivantes: DF40, DF50, DF60, DF70, DF90/115, DF140, DF150, DF175, DF200/225, DF250 et DF300. 5. Sélectionnez votre type de moteur puis appuyez ENT. Le message suivant apparaîtra: Are you sure you wish to change this device's configuration? (Etes-vous sûr de vouloir changer la configuration de cet appareil?) 6. Sélectionnez YES et appuyez sur ENT. Appuyez plusieurs fois sur EXIT pour revenir à l’écran principal. Menu des Options Avancées Le menu des Options Avancées de l’Interface Moteur possède trois catégories: Instance, Restore Defaults et Reset Trim Calibration. 248
1. Appuyez sur MENU|MENU, utilisez les touchez ↑ ↓ pour sélectionner NMEA 2000 et appuyez sur ENT. Le menu NMEA 2000 apparaîtra avec cinq options : Configuration Bus, Gestion Carburant, Alarmes NMEA 2000, Partage Waypoint et Synchronisation Rétro-éclairage. 2. Sélectionnez BUS SETUP et appuyez sur ENT. 3. Utilisez les touches ↑ ↓ pour sélectionner l’interface moteur voulue puis appuyez sur ENT. Le menu de Configuration de cet Appareil apparaîtra. 4. Sélectionnez ADVANCED OPTIONS et appuyez sur ENT. 5. Sélectionnez RESTORE DEFAULTS et appuyez sur ENT. Le message de confirmation suivant apparaîtra: Are you sure you wish to change this device's configuration? (Etes-vous sûr de vouloir changer la configuration de cet appareil?) 6. Sélectionnez YES et appuyez sur ENT. Appuyez plusieurs fois sur EXIT pour revenir à l’écran principal. REMARQUE: Le menu de Configuration de l’Interface Moteur Suzuki possède également deux commandes d’étalonnage qui seront décrites plus loin dans cette section, dans la partie intitulée Etalonner les Capteurs EP. 249
étalonnage ne sera pas nécessaire dans la plupart des cas. Etalonnage du Capteur de Débit de Carburant EP-10 L’étalonnage par défaut du Capteur de Débit de Carburant EP-10 convient à la plupart des situations, mais si les lectures de Carburant Utilisé sont imprécises de plus de 3 pourcent, un étalonnage sera recommandé. Pour vérifier la précision du débit de carburant:
Superposition dans ce manuel pour plus de d’informations. 1. Après avoir sélectionné le Carburant Utilisé en tant que donnée de superposition, remplissez votre réservoir et appuyez sur MENU|MENU. 2. Sélectionnez NMEA 2000 et appuyez sur ENT. 3. Sélectionnez FUEL MANAGEMENT et appuyez sur ENT. Sélectionnez TANK LOCATION et appuyez sur ENT. 4. Utilisez les touches ↑ ↓ pour sélectionner la position (Bâbord, Centre ou Tribord) du capteur de débit du carburant que vous souhaitez étalonner puis appuyez sur ENT. 5. Sélectionnez FILL TANK et appuyez sur ENT. Le message de confirmation suivant apparaîtra: Are you sure you wish to Fill Tank? (Etes-vous sûr de vouloir Remplir le Réservoir?) 6. Sélectionnez YES et appuyez sur ENT. Le message de confirmation suivant apparaîtra: Do you wish to re-calibrate the device? (Voulez-vous ré-éalonner ce dispositif?) 7. Sélectionnez NO et appuyez sur ENT. 8. Mettez votre bateau à l’eau et utilisez au moins cinq gallons de carburant. Assurez-vous de n’utilisez qu’UN seul moteur — le moteur branché à votre capteur de débit. 9. Remplissez à nouveau votre réservoir, et notez bien la quantité de carburant ajoutée. Comparez ce nombre à la valeur de Carburant Utilisée affichée à l’écran que vous aurez personnalisé. Si la quantité de carburant que vous avez ajoutée au réservoir et la quantité donnée par l’appareil sont différentes de plus de 3 pourcent, nous vous recommandons de ré-étalonner votre capteur de débit du carburant. 250
Vous devrez utiliser la commande Fill Tank lorsque vous remplirez votre réservoir afin que le débit du carburant soit mise à jour avec des informations correctes concernant la quantité de carburant dans le réservoir. Pour étalonner le Capteur de Débit du Carburant EP-10
11. Sélectionnez FUEL MANAGEMENT et appuyez sur ENT. 12. Sélectionnez TANK LOCATION et appuyez sur ENT afin de choisir l’emplacement du réservoir connecté au capteur de débit voulu. Appuyez sur ENT. 13. Sélectionnez FILL TANK et appuyez sur ENT. Le message suivant apparaîtra: Are you sure you wish to Fill Tank? (Etes-vous sûr de vouloir Remplir le Réservoir?) Sélectionnez YES et appuyez sur ENT. 14. Le message suivant apparîtra: Do you wish to re-calibrate the device? (Voulez-vous ré-étalonner ce dispositif?) Sélectionnez YES et appuyez sur ENT. 15. Répétez ces étapes pour chaque capteur de Débit du Carburant EP10 que vous souhaitez étalonner. Ré-étalonnage:
2. Sélectionnez FUEL MANAGEMENT et appuyez sur ENT. 3. Sélectionnez ENGINE SELECT et appuyez sur ENT. Le menu de Sélection du Moteur apparaîtra avec quatre options : Tous les Moteurs, Bâbord, Centre et Tribord. Le fait de sélectionner Tous les Moteurs aura pour effet de ré-étalonner tous les moteurs à leur réglage par défaut. 4. Sélectionnez Tous les Moteurs ou le moteur connecté au dispositif voulu puis appuyez sur ENT. 5. Sélectionnez RESET CALIBRATION et appuyez sur ENT. Le message suivant apparaîtra: Are you sure you wish to Reset Calibration? (Etesvous sûr de vouloir Ré-étalonner?) 6. Sélectionnez YES et appuyez sur ENT. Appuyez plusieurs fois sur EXIT pour revenir à l’écran principal. Etalonnage du Capteur de Niveau de Liquide EP-15 L’étalonnage par défaut pour le capteur de Niveau de Liquide EP-15 est aussi précis que les indicateurs standards de niveau de liquide. Cependant, si le réservoir possède une forme particulière ou si plus de précision s’avère nécessaire, un étalonnage est alors recommandé. Il existe trois options d’étalonnage : 2-Point, 3-Point et 5-Point. 251
NMEA 2000 et appuyez sur ENT. 2. Sélectionnez BUS SETUP et appuyez sur ENT, ce qui ouvrira le menu de Configuration du Bus. Une liste des appareils disponibles sur le réseau apparaîtra dans la partie supérieure de l’écran. 3. Sélectionnez le capteur de Niveau de Liquide EP-15 et appuyez sur
5. Sélectionnez NUM PTS, appuyez sur ENT et sélectionnez 2. Appuyez sur ENT. 6. Sélectionnez FLUID LEVEL, appuyez sur ENT, puis sélectionnez EMPTY LEVEL et appuyez sur ENT. 7. Assurez-vous que le réservoir de carburant soit vide, sélectionnez CALIBRATE et appuyez sur ENT. Le message suivant apparaîtra: Empty Level Calibration Completed.(Etalonnage Niveau Vide Effectué) Appuyez sur ENT. 8. Remplissez votre réservoir, sélectionnez FLUID LEVEL puis appuyez sur ENT. 9. Sélectionnez FULL LEVEL et appuyez sur ENT. Sélectionnez CALIBRATE et appuyez sur ENT. 10. Le message suivant apparaîtra: Full level Calibration Completed (Etalonnage Niveau Plein Effectué). Appuyez sur ENT, puis plusieurs fois sur EXIT pour revenir à l’écran principal.
Avec un étalonnage 3-points, vous règlerez trois points, un pour chaque niveau : vide, à moitié plein et plein. 1. Appuyez sur MENU| MENU, utilisez les touches ↓ ↑ pour sélectionner NMEA 2000 et appuyez sur ENT. 2. Sélectionnez BUS SETUP et appuyez sur ENT, ce qui ouvrira le menu de Configuration du Bus. Une liste des appareils présents sur le réseau apparaîtra en haut de l’écran. 3. Sélectionnez le capteur de Niveau de liquide EP-15 et appuyez sur ENT. 4. Appuyez sur ↓ pour sélectionner CALIBRATE et appuyez sur ENT. Le menu d’Etalonnage du Capteur apparaîtra. 5. Sélectionnez NUM PTS, appuyez sur ENT et sélectionnez 3. Appuyez sur ENT. 6. Assurez-vous que votre réservoir soit vide, puis sélectionnez FLUID LEVEL et appuyez sur ENT. Sélectionnez EMPTY LEVEL et appuyez sur ENT. 7. Sélectionnez CALIBRATE et appuyez sur ENT. Le message suivant apparaîtra: Empty Level Calibration Completed (Etalonnage Niveau Vide Effectué). Appuyez sur ENTER.
253 Avec un tel étalonnage, il vous restera quatre points d’étalonnage après celui du Niveau Vide. Pour savoir quelle quantité de carburant ajouter pour les étapes suivantes de la procédure d’étalonnage, divisez la capacité totale de votre réservoir par quatre. Par conséquent, si vous possédez un réservoir de 40 gallons, chaque quart de votre réservoir correspondra à 10 gallons. 1. Appuyez sur MENU| MENU, utilisez les touches ↓ ↑ pour sélectionner NMEA 2000 et appuyez sur ENT. 2. Sélectionnez BUS SETUP et appuyez sur ENT, ce qui ouvrira le menu de Configuration du bus. Une liste des appareils disponibles sur le réseau apparaîtra en haut de l’écran. 3. Sélectionnez le capteur de niveau de Liquide EP-15 voulu puis appuyez sur ENT. 254
5. Sélectionnez NUM PTS, appuyez sur ENT et sélectionnez 5. Appuyez sur ENT. 6. Assurez-vous que votre réservoir soit vide, puis sélectionnez FLUID LEVEL et appuyez sur ENT. Sélectionnez EMPTY LEVEL et appuyez sur ENT. 7. Sélectionnez CALIBRATE et appuyez sur ENT. Le message suivant apparaîtra: Empty Level Calibration Completed (Etalonnage Niveau Vide Effectué). Appuyez sur ENT.
FLUID LEVEL et appuyez sur ENT. Sélectionnez 1 QTR LEVEL et appuyez sur ENT. 9. Sélectionnez CALIBRATE et appuyez sur ENT. Le message suivant apparaîtra : 1 Qtr Level Calibration Completed (Etalonnage Niveau 1 Quart Effectué). Appuyez sur ENT.
11. Sélectionnez CALIBRATE et appuyez sur ENT. Le message suivant apparaîtra: Half Level Calibration Completed (Etalonnage Niveau Moitié Effectué). Appuyez sur ENT.
Sélectionnez FLUID LEVEL et appuyez sur ENT. Sélectionnez 3 QTR LEVEL et appuyez sur ENT. 13. Sélectionnez CALIBRATE et appuyez sur ENT. Le message suivant apparaîtra : 3 Qtr Level Calibration Completed (Etalonnage Niveau 3 Quarts Effectué). Appuyez sur ENT.
ENT. Sélectionnez FULL LEVEL et appuyez sur ENT. 15. Sélectionnez CALIBRATE et appuyez sur ENT. Le message suivant apparaîtra: Full Level Calibration Completed (Etalonnage Niveau Plein Effectué). Appuyez sur ENT, puis plusieurs fois sur EXIT pour revenir à l’écran principal.
Suzuki L’étalonnage par défaut pour l’Interface Moteur Suzuki convient à la plupart des situations, mais si les lectures de Carburant Utilisé deviennent décalées de plus de 3 pourcent, un étalonnage est recommandé. 255
1. Après avoir sélectionné le Carburant Utilisé en tant que donnée de superposition, remplissez votre réservoir et appuyez sur MENU|MENU. 2. Sélectionnez NMEA 2000 et appuyez sur ENT. 3. Sélectionnez FUEL MANAGEMENT et appuyez sur ENT. Sélectionnez TANK LOCATION et appuyez sur ENT. 4. Utilisez les touches ↑ ↓ pour sélectionner la position (Bâbord, Centre ou Tribord) du moteur que vous souhaitez étalonner puis appuyez sur ENT. 5. Sélectionnez FILL TANK et appuyez sur ENT. Le message de confirmation suivant apparaîtra: Are you sure you wish to Fill Tank? (Etes-vous sûr de vouloir Remplir le Réservoir?) 6. Sélectionnez YES et appuyez sur ENTER. Le message de confirmation suivant apparaîtra: Do you wish to re-calibrate the device? (Voulez-vous ré-étalonner ce dispositif?) 7. Sélectionnez NO et appuyez sur ENT. Mettez votre bateau à l’eau et utilisez au moins cinq gallons de carburant. Assurez-vous de n’utilisez qu’UN seul moteur — le moteur branché à votre interface moteur. 8. Remplissez à nouveau votre réservoir, et notez bien la quantité de carburant ajoutée. Comparez ce nombre à la valeur de Carburant Utilisée affichée à l’écran que vous aurez personnalisé. Si la quantité de carburant que vous avez ajoutée au réservoir et la quantité donnée par l’appareil sont différentes de plus de 3 pourcent, nous vous recommandons de ré-étalonner votre interface moteur. REMARQUE: Vous devrez utiliser la commande Fill Tank lorsque vous remplirez votre réservoir afin que le débit du carburant soit mis à jour avec des informations correctes concernant la quantité de carburant dans le réservoir. Pour étalonner une Interface Moteur Suzuki:
12. Sélectionnez TANK LOCATION et appuyez sur ENT pour choisir la position du réservoir connecté à l’interface moteur voulue. Appuyez sur ENT. 13. Sélectionnez FILL TANK et appuyez sur ENT. Le message suivant apparaîtra: Are you sure you wish to Fill Tank? (Etes-vous sûr de vouloir Remplir le Réservoir?) Sélectionnez YES et appuyez sur ENT. 14. Le message suivant apparaîtra: Do you wish to re-calibrate the device? (Voulez-vous ré-étalonner ce dispositif ?) Sélectionnez YES et appuyez sur ENT. 15. Répétez ces étapes pour chaque interface moteur que vous souhaitez étalonner. Etalonnage de l’Orientation du Moteur L’orientation du Moteur est étalonnée à partir du menu de Configuration de l’Interface Moteur Suzuki. 1. Appuyez sur MENU|MENU, sélectionnez NMEA 2000 et appuyez sur ENT. 2. Choisissez BUS SETUP et appuyez sur ENTER. Sélectionnez l’Interface Moteur Suzuki connectée au moteur voulu puis appuyez sur ENT. 3. Sélectionnez CALIBRATE TRIM et appuyez sur ENT. La fenêtre d’Etalonnage du Dispositif apparaîtra avec une liste des Instructions d’Etalonnage. 4. Sélectionnez START CALIBRATION et appuyez sur ENT. Le message suivant apparaîtra: Please fully raise the Engine Trim (Orientez le Moteur Totalement vers le Haut). 5. Une fois le moteur orienté totalement vers le haut, appuyez sur ENT. Le message suivant apparaîtra: Please fully lower the Engine trim (Orientez le Moteur Totalement vers le Bas). 6. Une fois le moteur totalement orienté vers le bas, appuyez sur ENT. Un message de Fin de l’Etalonnage apparaîtra. Appuyez sur ENT. 7. Répétez ces instructions pour ajuster l’orientation de chaque moteur connecté à une Interface Moteur Suzuki. Appuyez plusieurs fois sur EXIT pour revenir à l’écran principal. Ré-étalonner l’Orientation Si vous n’êtes pas satisfait de l’étalonnage de l’orientation de votre moteur, vous pouvez remettre cet étalonnage à zéro depuis le menu des Options Avancées de l’Interface Moteur Suzuki. 257
2. Choisissez BUS SETUP et appuyez sur ENT. Sélectionnez l’Interface Moteur Suzuki connectée au moteur voulu puis appuyez sur ENT. 3. Sélectionnez ADVANCED OPTIONS et appuyez sur ENT. Sélectionnez RESET TRIM CALIBRATION et appuyez sur ENT. Le message suivant apparaîtra: Do you wish to re-calibrate the device? (Voulez-vous ré-étalonner ce dispositif?) 4. Sélectionnez YES et appuyez sur ENT. Appuyez plusieurs fois sur EXIT pour revenir à l’écran principal. Etalonnage des Volets de Réglage de l’Assiette Bennett (Trim Tabs) Les Trim Tabs peuvent être étalonnés à partir de leur menu de Configuration. Pour étalonner les Trim Tabs: 1. Appuyez sur MENU|MENU, sélectionnez BUS SETUP et appuyez sur ENT. Une liste des appareils du réseau apparaîtra.
3. Sélectionnez CALIBRATE et appuyez sur ENT. Une fenêtre d’Etalonnage apparaîtra avec une liste des instructions d’étalonnage. 4. Sélectionnez START CALIBRATION et appuyez sur ENT. Le message suivant apparaîtra: Please fully raise Trim Tabs. (Veuillez orienter les Trim Tabs complètement vers le Haut). 5. Après avoir complètement orienté les trim tabs vers le haut, appuyez sur ENT. Le message suivant apparaîtra: Please fully lower trim tabs. (Veuillez orienter les Trim Tabs complètement vers le Bas). 6. Après avoir complètement orienté les trim tabs vers le bas, appuyez sur ENT. Un message de Fin de l’Etalonnage apparaîtra. Appuyez sur ENT. Appuyez plusieurs fois sur EXIT pour revenir à l’écran principal.
ENT. 2. Sélectionnez FUEL MANAGEMENT et appuyez sur ENT. 3. Sélectionnez ENGINE SELECT et appuyez sur ENT. Le menu de Sélection du Moteur apparaîtra avec un maximum de quatre options : Tous Moteurs, Bâbord, Centre, et Tribord. Le fait de sélectionner Tous les Moteurs aura pour effet de ré-étalonner tous les moteurs à leur réglage par défaut. 4. Sélectionnez Tous les Moteurs ou bien le moteur connecté au dispositif voulu puis appuyez sur ENT. 5. Sélectionnez RESET CALIBRATION et appuyez sur ENT. Le message suivant apparaîtra: Are you sure you wish to Reset Calibration? (Etesvous sûr de vouloir Remettre l’Etalonnage à Zéro?) 6. Sélectionnez YES et appuyez sur ENT. Appuyez plusieurs fois sur EXIT pour revenir à l’écran principal.
Ce matériel a été testé et jugé conforme aux limites des appareils numériques de Classe B, conformément à la Partie 15 des Règlements FCC. Ces limites ont été conçues pour garantir une protection raisonnable contre les interférences nuisibles pour les installations résidentielles. Ce matériel génère, utilise et émet une énergie haute fréquence, et s'il n'est pas installé et utilisé conformément aux instructions, peut engendrer des interférences nuisibles aux communications radio. Cependant, il n'existe aucune garantie que ces interférences ne se produiront pas pour une installation particulière. Si ce matériel occasionne des interférences nuisibles aux réceptions radio ou télévisuelle, ce qui peut être déterminé en allumant et en éteignant l'appareil, l'utilisateur est invité à corriger ce problème en prenant une ou plusieurs des mesures suivantes: • Réorientez ou repositionnez l'antenne réceptrice. • Augmentez la distance entre l'appareil et le récepteur. • Branchez l'appareil à une prise de courant reliée à un circuit autre que celui utilisé par le récepteur. • Consultez le service clientèle de l'usine pour obtenir de l'aide.
COMPTEZ 4 A 6 SEMAINES POUR ETRE REMBOURSE. 1. Ce Contrat de Licence s'applique à (ou aux) base(s) de données que votre produit peut contenir. Nous les désignons séparément en tant que "Database" (Base de Données) et ensemble en tant que "Databases" (Bases de Données.) Votre produit peut ainsi inclure la "WBS Database" qui comprend les données cartographiques de la surface du globe, la "SmartMap Database" qui contient les données cartographiques de l'intérieur des terres, ou d'autres Bases de Données. 2. Les Bases de Données que contient votre produit sont fournies sous licence, elles ne sont pas vendues. Nous vous accordons le droit non exclusif et non assignable d'utiliser ces Bases de Données comme référence supplémentaire de navigation, mais uniquement dans le cas où vous respectez les modalités et les conditions de ce Contrat de Licence. Nous nous réservons le droit de résilier cette licence si vous violez l'un des termes ou conditions contenus dans ce Contrat de Licence. Vous êtes responsable de l'utilisation de graphiques gouvernementaux officiels et d'une navigation prudente pour un voyage en toute sécurité. 3. Les Bases de Données contenues dans votre produit sont protégées par les avis de copyright apparaissant sur le produit ou à son (ses) écran(s). Vous NE devez PAS modifier, adapter, traduire, procéder à des opérations de rétro-ingénierie, décompiler, désassembler, louer ou revendre une Base de Données, et vous NE devez PAS créer de produits dérivés inspirés d'une Base de Données ou de ses contenus. Toute reproduction, utilisation, ou transfert non autorisés d'une Base de Données peut constituer un crime et vous soumettre au versement de dommages-intérêts et d'honoraires au mandataire. 4. Nous mettrons immédiatement un terme à ce Contrat de Licence si vous ne respectez pas ou violez une quelconque disposition de ce Contrat. A la résiliation, vous nous retournez rapidement tout produit contenant une Base de Données ou plus. 5. Les prix et les programmes sont sujets à modifications sans préavis. 6. Ce Contrat de Licence sera régi par les lois de l'Etat d'Oklahoma et comprend une compréhension complète et exclusive entre vous et nous concernant les objets expliqués ci-dessus.
"Databases" (Bases de Données.) Votre produit peut ainsi inclure la "WBS Database" qui comprend les données cartographiques de la surface du globe, la "SmartMap Database" qui contient les données cartographiques de l'intérieur des terres, ou d'autres Bases de Données. Nous garantissons que nous avons compilé, traité et reproduit avec précision les parties du matériel source sur lesquelles sont basées les Bases de Données. Cependant, nous ne sommes tenus à aucune obligation de fournir des mises à jour des Bases de Données, et les données contenues dans les Bases de Données peuvent être incomplètes comparées au matériel d'origine. NOUS NE FORMULONS AUCUNE GARANTIE EXPLICITE OU IMPLICITE CONCERNANT LA PRECISION DU MATERIEL SOURCE EN LUI-MEME, Y-COMPRIS MAIS NE SE LIMITANT PAS AUX GARANTIES DE QUALITE MARCHANDE OU D'ADEQUATION A UN USAGE PARTICULIER. Si un défaut est révélé dans une Base de Données, votre recours exclusif sera, à notre discrétion, le remboursement du prix que vous avez payé pour le produit contenant la Base de Données défectueuse ou le remplacement de ce produit. NOUS NE SAURIONS EN AUCUN CAS ETRE TENUS RESPONSABLES POUR TOUT ENDOMMAGEMENT SPECIAL, CONSECUTIF, FORTUIT OU INDIRECT DE QUELQUE NATURE QUE CE SOIT. Certains états n'autorisent pas l'exclusion ou la limitation des dommages accessoires ou consécutifs, les limitations ou exclusions ci-dessus peuvent donc ne pas s'appliquer à votre situation. Cette garantie NE s'applique PAS dans les cas suivants : (1) quand le produit a été entretenu ou réparé par une personne autre que nous, (2) quand le produit a été relié, installé, combiné, altéré, réglé ou manipulé d'une manière autre que celle décrite par les directives fournies avec le produit, (3) lorsque le numéro de série a été effacé, modifié ou retiré, ou (4) lorsque toute défectuosité, problème, perte ou dommages ont résulté d'accident, d'abus, de négligence, ou d'inattention, ou de tout manquement à fournir un entretien raisonnable et nécessaire conformément aux instructions du manuel de l'utilisateur pour ce produit. Nous nous réservons le droit de modifier ou d'améliorer nos produits à l'occasion sans encourir l'obligation d'installer de tels changements ou améliorations sur les équipements ou les articles préalablement parus. Cette garantie vous accorde des droits légaux spécifiques, vous pouvez également bénéficier d'autres droits pouvant varier d'un état à un autre. Vos recours sous cette garantie seront recevables à condition que vous puissiez prouver de façon raisonnable que la défectuosité s'est produite dans l'année suivant la date d'achat originelle, nous devons recevoir votre réclamation dans un maximum de 30 jours suivant la date d'expiration de cette garantie d'un an. Votre réclamation doit être justifiée par un reçu de vente daté ou par un récépissé.
(COMME DECRIT PRECEDEMMENT) EST LE RECOURS EXCLUSIF QUE VOUS AVEZ CONTRE NOUS POUR TOUT DEFAUT, MAUVAIS FONCTIONNEMENT OU NONCONFORMITE CONCERNANT LE PRODUIT OU POUR TOUTE PERTE OU DOMMAGES RESULTATNT DE QUELQUE CAUSE QUE CE SOIT. NOUS NE SERONS EN AUCUN CAS TENUS RESPONSABLE POUR TOUT DOMMAGE SPECIAL, CONSECUTIF, FORTUIT, OU POUR TOUT AUTRE DOMMAGE INDIRECT QUELQU'IL SOIT. Certains états n'autorisent pas l'exclusion ou la limitation des dommages accessoires ou consécutifs, les limitations ou exclusions ci-dessus peuvent donc ne pas s'appliquer à votre situation. Cette garantie NE s'applique PAS dans les cas suivants : (1) quand le produit a été entretenu ou réparé par une personne autre que nous, (2) quand le produit a été relié, installé, combiné, altéré, réglé ou manipulé d'une manière autre que celle décrite par les directives fournies avec le produit, (3) lorsque le numéro de série a été effacé, modifié ou retiré, ou (4) lorsque toute défectuosité, problème, perte ou dommages ont résulté d'accident, d'abus, de négligence, ou d'inattention, ou de tout manquement à fournir un entretien raisonnable et nécessaire conformément aux instructions du manuel de l'utilisateur pour ce produit. Nous nous réservons le droit de modifier ou d'améliorer nos produits à l'occasion sans encourir l'obligation d'installer de tels changements ou améliorations sur les équipements ou les articles préalablement parus. Cette garantie vous accorde des droits légaux spécifiques, vous pouvez également bénéficier d'autres droits pouvant varier d'un état à un autre. RAPPEL: Vous devez conserver le reçu de vente ou le récépissé prouvant la date de votre achat originel dans le cas où un service de garantie serait exigé.
12000 E. SKELLY DRIVE, TULSA, OK 74128 Si vous avez des questions techniques ou concernant le renvoi ou la réparation de votre produit, contactez le revendeur dans le pays où vous avez acheté votre appareil. Pour localiser un revendeur près de chez vous, visitez notre site internet, www.lowrance.com et consultez la section Dealer Locator.
Pour commander des accessoires Lowrance tels que des câbles d'alimentation ou des transducteurs, veuillez contacter: 1) Votre revendeur maritime local ou un magasin d’électronique. La plupart des revendeurs de qualité manipulant de l’équipement électronique maritime ou d’autres matériels électroniques pourront vous assister dans l’acquisition de ces articles Pour localiser un revendeur Lowrance près de chez vous, visitez notre site internet, www.lowrance.com, et consultez la section Dealer Locator. Vous pouvez également consulter directement votre annuaire téléphonique. 2) Pour les clients Américains : LEI Extras Inc., PO Box 129, Catoosa, OK 74015-0129. Téléphonez au 1-800-324-0045 ou visitez notre site internet www.lei-extras.com. 3) Les clients Canadiens peuvent écrire à l’adresse suivante: Lowrance/Eagle Canada, 919 Matheson Blvd. E. Mississauga, Ontario L4W2R7 ou envoyer un fax au numéro 905-629-3118.
1. Veuillez ne pas envoyer les vis ou le support de montage avec votre appareil. 2. Si vous envoyez un chèque pour réparation, veuillez le mettre dans une enveloppe que vous scotcherez à l'appareil. 3. Pour des essais appropriés, joignez une courte note à votre appareil pour décrire le problème que vous rencontrez. Assurez-vous d’y joindre votre nom, l’adresse de renvoi et un numéro de téléphone où vous joindre pendant la journée. Une adresse e-mail est facultative mais utile. 4. Emballez l'appareil dans une boîte de taille appropriée pourvue de matériaux d'emballage pour parer aux dommages pouvant intervenir au cours de l'envoi. 5. Inscrivez sur le paquet le numéro d'Autorisation de Renvoi (RA) en dessous de l'adresse de l'expéditeur. 6. Pour votre sécurité, vous pouvez assurer votre paquet auprès des personnes responsables de son envoi. Eagle n’assumera aucune responsabilité pour les produits perdus ou endommagés durant leur transit.
Imprimé aux USA 072507
Notice Facile
