Table des matières À propos de votre nouvelle étiqueteuse 25 Enregistrement du produit25 Mise en route 25 Mise en marche25 Insertion des piles25 Connexion de l'adaptateur secteur en option26 Insertion de la cassette26 Première utilisation de l'étiqueteuse 27 Familiarisation avec l'étiqueteuse 27 Alimentation . 27 Écran LCD28 Changement de la taille de la police30 Ajout de styles de police30 Ajout des styles Bordures et Souligné31 Création d'étiquettes à deux lignes31 Alignement du texte32 Création d'étiquettes de longueur fixe32 Utilisation d'un texte à effet miroir32 Utilisation des symboles et caractères spéciaux 33 Ajout de symboles33 Ajout de signes de ponctuation34 Utilisation de la touche de devise34 22
Utilisation de la mémoire de l'étiqueteuse 36 Enregistrement d'une étiquette36 Ouverture d'étiquettes enregistrées 36 Insertion d'un texte enregistré37 Entretien de votre étiqueteuse 37 Pour plus d'informations sur les étiquettes et les accessoires compatibles avec votre étiqueteuse, visitez notre site www.dymo.com.
Pour enregistrer votre étiqueteuse en ligne, visitez notre site www.dymo.com/ registration.
Suivez les instructions de cette section pour imprimer votre première étiquette.
L'étiqueteuse est alimentée par des piles standard ou par un adaptateur secteur. Pour économiser de l'énergie, l'étiqueteuse s'éteindra automatiquement au bout de 2 minutes d'inactivité.
L'étiquette fonctionne avec six piles alcalines AA longue durée. Pour insérer les piles . Retirez le couvercle du compartiment à piles de l'étiqueteuse en le faisant glisser. Voir figure 2. Figure 2 2. Insérez les piles en respectant la polarité (+ et -). 3. Remettez le couvercle en place. x Retirez les piles si vous prévoyez de ne pas utiliser l'étiqueteuse pendant une longue période.
2. Branchez l'autre extrémité de l'adaptateur secteur sur une prise d'alimentation. x Assurez-vous que l'étiqueteuse est éteinte avant de débrancher l'adaptateur secteur de la source d'alimentation principale pour ne pas risquer de perdre les réglages les plus récents de la mémoire.
Votre étiqueteuse est fournie avec une cassette de ruban. Vous pouvez faire l'acquisition de cassettes de ruban supplémentaires auprès de votre revendeur de fournitures de bureau. Pour insérer la cassette . Soulevez le couvercle de la cassette pour ouvrir le compartiment de la cassette. Voir figure 3. Pilotes x Avant d'utiliser pour la première fois Enlevez l'étiqueteuse, retirez le carton de protection le carton de qui se trouve dans l'orifice de sortie de la protection cassette. Voir figure 4. Clic ! 2. Insérez la cassette de façon à ce que l'étiquette se trouve face vers le haut et entre les pilotes. 3. Appuyez fermement jusqu'à ce que vous entendiez un clic vous signalant que la cassette est en place. Voir figure 5. Clic ! 4. Refermez le couvercle du compartiment à cassette.
2. Sélectionnez la langue de votre choix et appuyez sur }. Par défaut, l'étiqueteuse est réglée sur l'anglais. La langue choisie détermine le jeu de caractères disponible. 3. Sélectionnez les pouces ou les millimètres, puis appuyez sur }. 4. Sélectionnez la largeur de la cassette de ruban actuellement insérée dans l'étiqueteuse. Vous êtes maintenant prêt à imprimer votre première étiquette. Pour imprimer une étiquette . Entrez le texte pour créer une étiquette simple. 2. Appuyez sur G. 3. Sélectionnez le nombre de copies. 4. Appuyez sur } pour imprimer. 5. Appuyez sur le bouton de découpe pour couper l'étiquette. Félicitations ! Vous venez d'imprimer votre première étiquette. Continuez à lire ce manuel pour en apprendre davantage sur les options disponibles pour la création d'étiquettes.

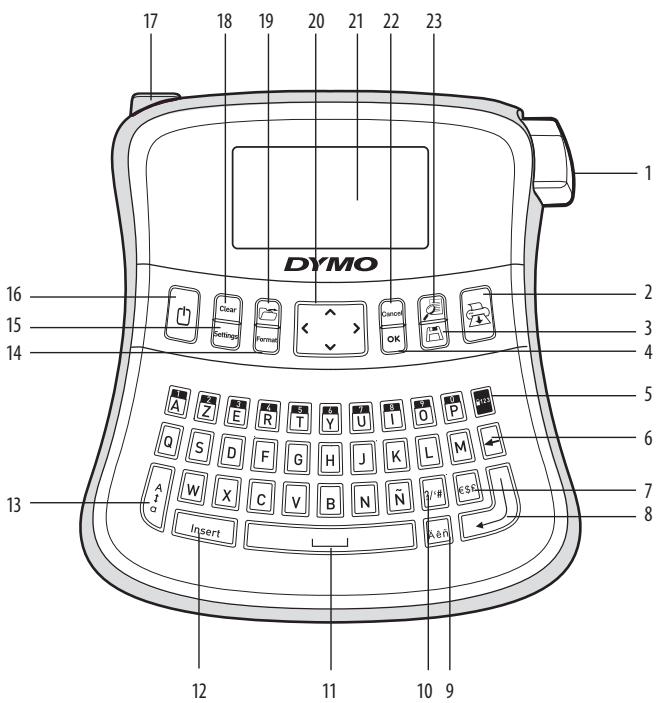

Familiarisez-vous avec l'emplacement des touches de caractéristiques et de fonctions de votre étiqueteuse. Référez-vous au figure 1. Les paragraphes suivants décrivent en détail chaque fonction.
Le bouton { permet d'allumer et d'éteindre l'étiqueteuse. L'étiqueteuse s'éteindra

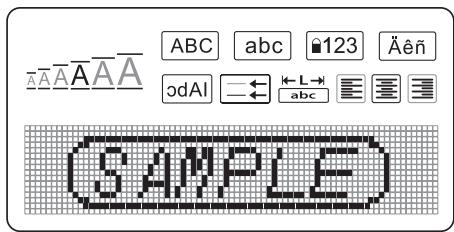

Les indicateurs des fonctions apparaissent en haut de l'écran de manière à ce que vous sachiez immédiatement lorsqu'une fonction est sélectionnée.
La touche I affiche les sélections de menu de langue, d'unité, de largeur d'étiquette et de contraste. Ces caractéristiques sont décrites plus loin dans ce Guide d'utilisation.
à l´écran et les chiffres compris entre 0 et 9 apparaissent lorsque vous appuyez sur les touches alphabétiques correspondantes. Par défaut, le mode Verrouillage numérique est désactivé.
La touche 0 supprime le caractère situé à gauche du curseur. Clear Vous pouvez revoir et modifier votre étiquette en utilisant les touches « flèches » gauche et droite. Vous pouvez également naviguer d’une sélection de menu à une autre en utilisant les touches « flèches » haut et bas, puis en appuyant sur } pour faire votre choix.
Pour régler la taille de police . Appuyez sur 2. 2. Sélectionnez Taille de police et appuyez sur }. 3. Sélectionnez la taille de police souhaitée et appuyez sur }. L'indicateur de taille de police à l'écran change d'apparence lorsque vous sélectionnez une taille.
Vous pouvez choisir parmi six styles de police : AaBbCc AaBbCc AaBbCc . Appuyez sur 2. 2. Sélectionnez Style et appuyez sur }. 3. Sélectionnez un style de police, puis appuyez sur }.
2. Sélectionnez Bordures et appuyez sur }. 3. Sélectionnez un style de bordure et appuyez sur }. Lorsque vous utilisez des bordures sur des étiquettes à deux lignes, toutes les lignes sont encadrées. Pour ajouter un soulignement . Appuyez sur 2. 2. Sélectionnez Souligné et appuyez sur }. 3. Appuyez de nouveau sur la touche } lorsque le texte souligné apparaît à l'écran. Sur les étiquettes à deux lignes, toutes les lignes sont soulignées.
Vous pouvez imprimer deux lignes maximum sur les étiquettes. Pour créer une étiquette à deux lignes . Tapez le texte de la première ligne, puis appuyez sur D. Un symbole représentant plusieurs lignes ë s'affiche au bout de la première ligne ; celui-ci ne sera pas imprimé sur l'étiquette. 2. Tapez le texte de la seconde ligne. 3. Appuyez sur G pour imprimer.
. Appuyez sur 2. 2. Sélectionnez Alignement et appuyez sur }. 3. Sélectionnez l'alignement à droite, à gauche ou au centre et appuyez sur }.
Normalement, la longueur de l’étiquette est déterminée par la longueur du texte. Toutefois, vous pouvez choisir de définir la longueur de l'étiquette en fonction de l'usage que vous lui réservez. Lorsque vous choisissez une longueur d'étiquette fixe, le texte est automatiquement redimensionné en conséquence. S'il est impossible d'adapter le texte à la longueur fixe de l'étiquette, un message indique la plus petite longueur d'étiquette possible pour ce texte. La longueur fixe d'étiquette que vous choisissez peut atteindre 400 mm. Pour créer une étiquette à longueur fixe . Appuyez sur la touche 2. 2. Sélectionnez Longueur de l'étiquette et appuyez sur }. 3. Sélectionnez Fixe et appuyez sur }. 4. Sélectionnez la longueur de votre étiquette et appuyez sur }.
Le format de miroir permet d'imprimer un texte qui se lira de droite à gauche, comme dans un miroir. Pour activer le texte miroir . Appuyez sur la touche 2. 2. Sélectionnez Effet miroir et appuyez sur }. 3. Sélectionnez ON et appuyez sur }.
Les flèches gauche et droite déplacent le curseur horizontalement sur les rangées de symboles. Les touches « flèches » haut et bas déplacent le curseur verticalement à travers les rangées de types de symbole. 4. Lorsque vous vous trouvez sur le symbole, appuyez sur } pour l'ajouter à votre étiquette.
Vous pouvez ajouter rapidement des signes de ponctuation à l'aide de la touche de raccourci correspondante. Pour insérer des signes de ponctuation . Appuyez sur . 2. Sélectionnez le signe de ponctuation souhaité et appuyez sur }.
Vous pouvez rapidement ajouter un symbole de devise à l'aide de la touche de raccourci correspondante. . Appuyez sur . 2. Sélectionnez le symbole de devise souhaité et appuyez sur }.
L'étiqueteuse prend en charge les jeux de caractères latins étendus grâce à la technologie RACE. Après avoir appuyé sur la touche , appuyez plusieurs fois de suite sur une lettre afin de faire défiler toutes les variations disponibles la concernant. Par exemple, si vous choisissez la langue française et que vous appuyez sur la lettre a plusieurs fois de suite, vous verrez défiler les lettres a à â æ et toutes les autres variations disponibles. Les variations de caractères et l'ordre dans lequel elles apparaissent dépendent de la langue sélectionnée. 34
3. Lorsque le caractère accentué souhaité apparaît, patientez quelques secondes jusqu'à ce que le curseur passe derrière le caractère. Vous pouvez ensuite reprendre la saisie du texte.
Vous pouvez afficher un aperçu de votre étiquette, imprimer plusieurs étiquettes et régler le contraste d'impression.
Vous pouvez prévisualiser le texte ou le format de votre étiquette avant de l'imprimer. Une étiquette à deux lignes peut être prévisualisée sous la forme d'une étiquette à une ligne, un caractère de saut de ligne apparaissant entre les deux ligne. Pour prévisualiser votre étiquette • Appuyez sur 5. La longueur de l'étiquette apparaît, puis le texte défile à l'écran.
À chaque impression, vous êtes invité à indiquer le nombre de copies à imprimer. Vous pouvez imprimer jusqu’à 10 copies à la fois. Pour imprimer plusieurs étiquettes . Appuyez sur G. 2. Sélectionnez le nombre de copies à imprimer. 3. Appuyez sur }. Lorsque l’impression est terminée, le nombre de copies à imprimer revient à la valeur par défaut 1.
Vous pouvez régler le contraste d'impression pour ajuster la qualité d'impression de votre étiquette.
3. Utilisez les flèches pour sélectionner un paramètre de contraste situé entre 1 (moins de contraste) et 5 (plus de contraste), puis appuyez sur }.
L'étiqueteuse est dotée d'une mémoire puissante qui vous permet de stocker jusqu'à 9 textes d'étiquette, parmi celles que vous utilisez le plus fréquemment. Vous pouvez rappeler les étiquettes enregistrées et insérer leur texte sur une nouvelle étiquette.
Vous pouvez enregistrer jusqu'à 9 étiquettes que vous utilisez fréquemment. Lorsque vous enregistrez une étiquette, le texte et sa mise en forme sont mémorisés. Pour enregistrer l'étiquette actuelle . Appuyez sur 3. Le premier emplacement disponible de la mémoire est affiché. Utilisez les touches « flèches » pour vous déplacer entre les emplacements. Vous pouvez stocker le nouveau texte dans n'importe quel emplacement de mémoire. 2. Sélectionnez un emplacement de mémoire, puis appuyez sur }. Le texte de votre étiquette est enregistré et votre étiquette réapparaît.
Vous pouvez facilement ouvrir les étiquettes enregistrées en mémoire pour les utiliser ultérieurement. Pour ouvrir des étiquettes enregistrées . Appuyez sur 4. Une message vous invite à confirmer que vous souhaitez écraser l'étiquette actuelle. 2. Appuyez sur }. Le premier emplacement de la mémoire est affiché. 3. Utilisez les touches « flèches » pour sélectionner l'étiquette à ouvrir, puis appuyez sur }. 36
. Positionnez le curseur à l'emplacement où vous souhaitez insérer le texte dans l'étiquette actuelle. 2. Appuyez sur 8. Le premier emplacement de la mémoire est affiché. 3. Utilisez les touches « flèches » pour sélectionner le texte à insérer. 4. Appuyez sur }. Le texte est inséré dans l'étiquette actuelle.
Votre étiqueteuse a été conçue pour vous procurer un service de longue durée et ne nécessite qu'un entretien minime. Nettoyez votre étiqueteuse de temps en temps pour qu'elle continue à fonctionner normalement. Nettoyez la lame à chaque fois que vous remettez la cassette. Pour nettoyer la lame Tête . Enlevez la cassette de ruban. d'impression Bouton 2. Appuyez sur le bouton de découpe et maintenez-le Outil de enfoncé pour faire apparaître la lame. Voir figure 6. coupe 3. Utilisez un tampon d'ouate et de l'alcool pour nettoyer les deux côtés de la lame. Pour nettoyer la tête d'impression . Enlevez la cassette de ruban. 2. Retirez l´outil de nettoyage se trouvant au niveau du Figure 6 couvercle du compartiment de la cassette. 3. Essuyez avec précaution le côté rembourré de l'outil se trouvant dans la tête d´impression. Voir figure 6.
• Remplacez la cassette.
Voir Entretien de votre étiqueteuse.
Remplacez les piles ou branchez l’adaptateur secteur
Bourrage de la bande Le moteur cale parce que le ruban est bloqué.
• Nettoyez la lame.
Veuillez fournir les renseignements suivants avec vos suggestions : • Nom du produit, numéro de série et numéro de page • Une brève description du contenu (instructions erronées ou peu claires, points nécessitant plus de détails, etc.) Nous aimerions également recevoir vos suggestions concernant d'autres sujets que vous aimeriez voir apparaître dans la documentation. Envoyez vos e-mails à : documentation@dymo.com. Veuillez utiliser cette adresse e-mail uniquement pour les suggestions relatives à la documentation. Si vous avez une question technique, veuillez contacter le Service clientèle.
Le symbole représentant une poubelle barrée et qui apparaît sur votre appareil indique que vous êtes censé recourir à ces systèmes.
Vous pouvez également nous contacter afin d'obtenir davantage d'informations sur les performances de nos produits en matière d'environnement.
Compatibilité Classe B FCC US Sécurité - UL, CUL, TUV, CE, T-Mark, SAA, BABT, C-Tick Compatibilité EMC - EMI EN 55022 ; EN 61000 (+ addenda)
