CB RADIO 3900 - CB Radio SUPERSTAR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	CB Radio SUPERSTAR 3900
Caractéristiques techniques principales	Modulation AM/FM, 40 canaux, affichage LED, filtre anti-bruit
Alimentation électrique	12V DC
Dimensions approximatives	220 mm x 160 mm x 50 mm
Poids	1.5 kg
Compatibilités	Compatible avec antennes CB standards
Type de batterie	Non applicable (fonctionne sur alimentation externe)
Tension	12V
Puissance	4W (max)
Fonctions principales	Communication à courte distance, réglage du volume, squelch, sélection de canaux
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter l'humidité
Pièces détachées et réparabilité	Disponibilité de pièces détachées selon le revendeur
Sécurité	Ne pas utiliser dans des zones à risque d'explosion, respecter les normes de sécurité électrique
Informations générales utiles	Vérifier la législation locale sur l'utilisation des radios CB avant l'achat

FOIRE AUX QUESTIONS - CB RADIO 3900 SUPERSTAR

Comment régler la puissance de transmission de la SUPERSTAR 3900 ?

Pour régler la puissance de transmission, localisez le potentiomètre de puissance sur le panneau avant de la radio et ajustez-le selon vos besoins. Assurez-vous de vérifier votre niveau de puissance avec un wattmètre.

Pourquoi je n’entends pas les autres utilisateurs sur la SUPERSTAR 3900 ?

Vérifiez que le volume est suffisamment élevé et que la radio est sur la bonne fréquence. Assurez-vous également que l'antenne est correctement installée et en bon état.

Comment changer le canal sur la SUPERSTAR 3900 ?

Utilisez le sélecteur de canal pour naviguer entre les canaux disponibles. Vous pouvez également entrer le numéro du canal directement en utilisant le pavé numérique.

Que faire si la radio ne s’allume pas ?

Vérifiez que la radio est correctement alimentée. Assurez-vous que le câble d'alimentation est bien connecté et que la source d'alimentation fonctionne. Testez la radio avec une autre source d'alimentation si nécessaire.

Comment effectuer un réglage de la réception sur la SUPERSTAR 3900 ?

Pour améliorer la réception, ajustez le contrôle de tonalité et le filtre de réception. Vous pouvez également essayer de changer l'antenne ou de repositionner la radio pour un meilleur signal.

Comment réinitialiser la SUPERSTAR 3900 aux paramètres d'usine ?

Pour réinitialiser, maintenez enfoncé le bouton 'AM/FM' tout en allumant la radio. Cela rétablira les paramètres d'usine, mais notez que cela effacera toutes les configurations personnalisées.

La SUPERSTAR 3900 émet un bruit de fond. Que puis-je faire ?

Essayez de réduire le gain de la radio ou d'utiliser un filtre anti-bruit. Vérifiez également les connexions de votre antenne et assurez-vous qu'il n'y a pas d'interférences provenant d'autres appareils électroniques.

Comment installer l'antenne de la SUPERSTAR 3900 ?

Fixez l'antenne sur le support approprié et assurez-vous qu'elle est bien serrée. Connectez le câble coaxial à l'entrée d'antenne de la radio et vérifiez que l'antenne est correctement réglée pour votre fréquence d'utilisation.

Puis-je utiliser la SUPERSTAR 3900 pour des transmissions en AM et en FM ?

Oui, la SUPERSTAR 3900 prend en charge les modes AM et FM. Vous pouvez basculer entre les modes en utilisant le bouton de sélection sur le panneau avant.

Où puis-je trouver le manuel d'utilisation de la SUPERSTAR 3900 ?

Le manuel d'utilisation est généralement fourni avec l'appareil. Si vous ne l'avez pas, vous pouvez le télécharger sur le site Web du fabricant ou contacter le service client pour obtenir une copie.

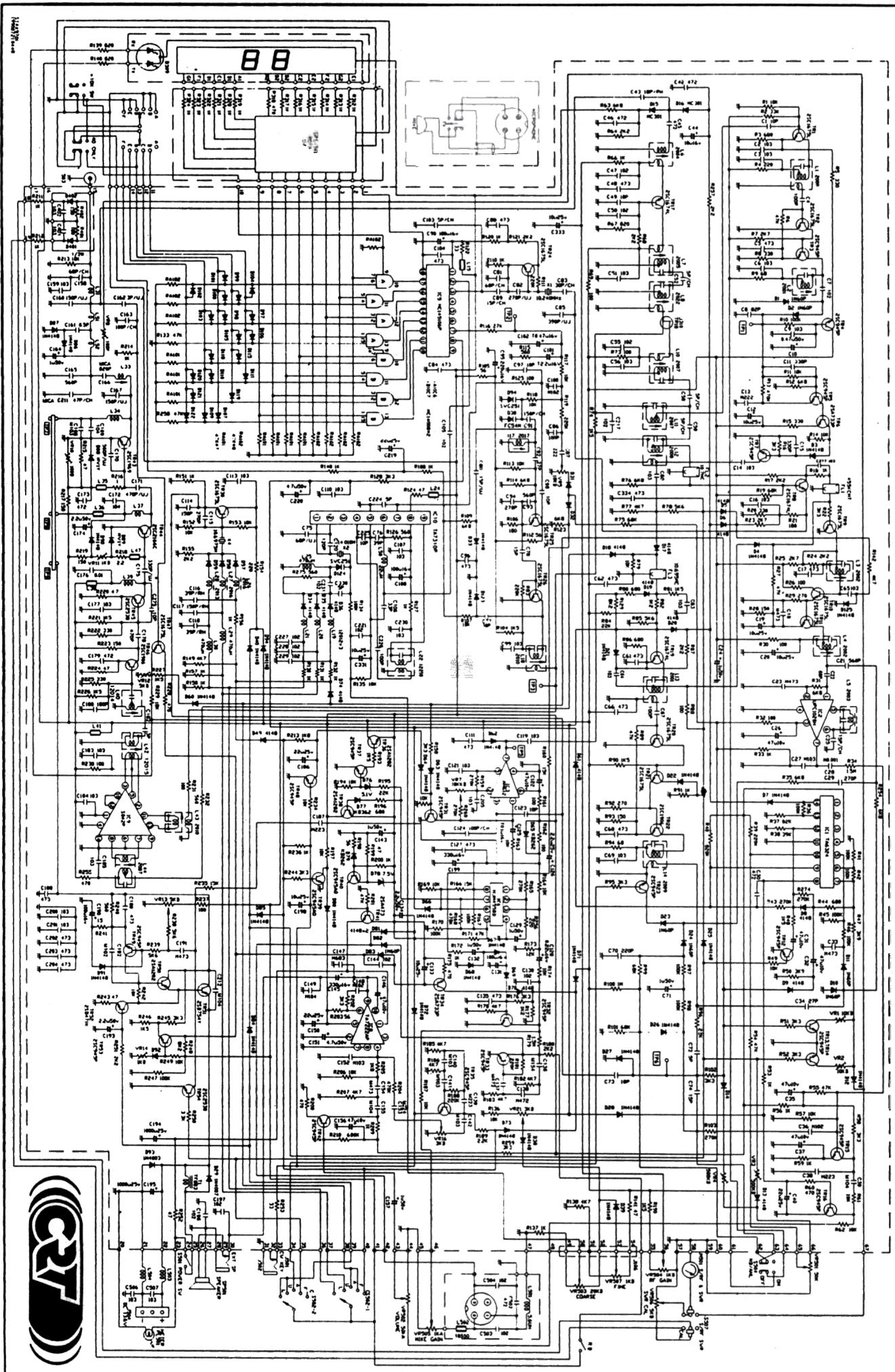

MODE D'EMPLOI CB RADIO 3900 SUPERSTAR

C27' et SUPERSTAR' sont des marques déposées et protégées.

CHARACTERISTIQUES

1. CONSEIL D'UTILISATION

Votre SUPERSTAR 3900 est une CB Mobile 40 canaux, AM - FM - SSB - CW. Cet apparéil a été agréé suivant la norme qualité NFC 92.412.

A - A l'installation, vérifier bien la polarité du branchement de l'alimentation fil noir à la masse fil rouge au +, connecté directement sur les bornes de la batterie du vehicule.
±bB - Faire contrôle le taux d'Ondes stationnaires de votre ANTENNE qui doit être voisin maximum de 1,5. Sinon régler l'antenne.
C - Utilisation : Diverses activités : loisirs, randonnées, assistance, professionnel.

2. ACCESSORIES

Votre SUPERSTAR 3900 est livré avec un microphone, un berceau de fixation, un cordon alimentation et un support micro à perçage.

3. GENERALITES

CANAUX:40-AM-FM-BLU

GAMME de Fréquence : 26 965 MHZ à 27 405 MHZ

CONTROLE de Fréquence: PLL Synthèse

TOLERANCE DE FREQUENCY : 0,005 %

STABILITE DE FREQUENCY : 0,001 %

GAMME DE TEMPERATURE pour l'utilisation extréme de - 30 % à + 55 %

ALIMENTATION DE 10 à 15 VOLTS négatif à la masse

EMETTEUR

PUISSANCE AM - FM - BLU 4 Watts Crête

TAUX DE MODULATION : 60 % MINI

SUPPRESSION DES HARMONIQUES : Supérieur à la Norme en vigueur.

4. RECEPTEUR

TYPE DE CIRCUIT : SUPERHETERODYNE À DOUBLE CONVERSION.

FREQUENCY INTERMEDIAIRE:10,7 MHZ--455 KHZ.

SENSIBILITE:0,5 UV POUR UN SIGNAL S/BRUIT DE 20 DB.

SELECTIVITE:60 DB' à 10 KHZ.

REJECTION D'IMAGE: SUPERIEUR A 60 DB.

REJECTION DE FREQUENCY INTERMEDIAIRE: SUPérieUR À 60 DB À 455 KHZ.

REPONSE EN FREQUENCY AUDIO : 300 - 3000 HZ.

SQUELCH: RÉGLABLE SEUIL À 0,5 UV.

DISTORSION: 10% à 500 M/WATTS.

SORTIE AUDIO:8 OHMS-4,5WATTS MAXI.

HAUT-PARLEUR INTERNE : 8 OHMS CIRCULAIRE.

LANGUAGE INTERNATIONAL DES CIBISTES

CANAL D'APPEL GENERAL 19 AM!

QRA	: Domicile de l'opérateur	PRO	: Travail
QRA PRO	: Lieu de travail	Push pull	: Voiture
QRB	: Distance entre deux stations	1000 pattes	: Camion
QRD	: Direction	TV	: Tante Victorine
QRE	: Heure d'arrivée prévue	Visu	: Se voir
QRG	: Fréquence	Gastro solide	: Repas
QRK	: Force des signaux (radio 1...5)	Gastrolique	: Pot
QRL	: Je suis occupé	Stand-by	: Attente
QRM	: Brouillages industriels	QRM 22	: Policier
QRN	: Brouillages atmosphériques	Roger	: Compris
QRO	: Fort, puissant, et par extension sympathique	Tonton	: Ampli de puissance
QRP	: Petit, faible	Mayday	: Appel de détresse
QRT	: Arrête la transmission et par extension s'en aller	AM	: Modulation d'amplitude
		FM	: Modulation de fréquence
		BLU	: Bande latérale unique (USB-LSB)
QRU	: Plus rien à dire	CQ	: Appel général
QRV	: Attente en écoute	TX	: Appareil émetteur
QRZ	: Indicatif	RX	: Récepteur
QSA	: Force signaux (Santiago 1...9 + 10 + 30)	DX	: Liaison longue distance
QSJ	: Tarif, prix	CW	: Graphie Morse
QSO	: Liaison radio	BF	: Basse fréquence
QSL	: Accusé de réception	HF	: Haute fréquence
QSP	: Relais-intermédiaire (on dit souvent QSPapa)	VHF	: Très haute fréquence
		UHF	: Ultra haute fréquence
QST	: Communiqué d'intérêt général	SW	: Ondes courtes
QSY	: Changement de fréquence (Dégager - descendre ou monter)	SWL	: Ecoute en ondes courtes
		OM	: Opérateur radio
QTH	: Position géographique de l'opérateur	YL	: Opéatrice
QTR	: Heure	XYL	: Epouse de l'opérateur
144	: Polarisation horizontal, se coucher	QRP	: Enfants de l'opérateur (QRPépette)
144 + 2	: Se coucher mais pas seul	VX	: Vieux copains
166	: 73 / 88	H1 3 fois	: Hilarité
212	: 73 / 51 / 88	33	: Salutations entre YL
318	: Pipi	73	: Amitiés
813	: Gastro liquide	51	: Poignées de mains
Mike	: Microphone	88	: Grosses bises
600 Ohms	: Téléphone	99	: Dégager la fréquence, disparaitre

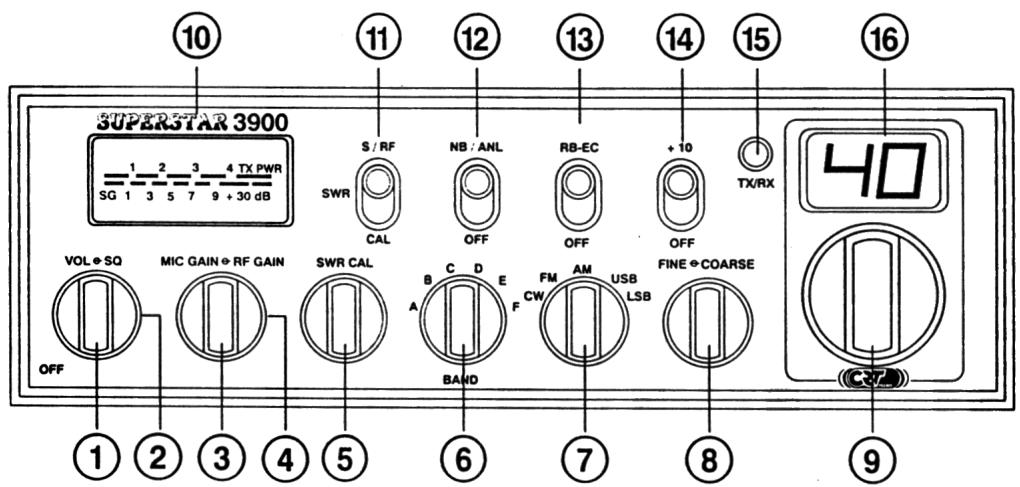

DESCRIPTION

1. VOLUME ON/OFF

Mise sous tension de l'appareil et contrôle de la sortie audio sur le haut-parleur incorpore

2. SQUEELCH

Utilisé pour éliminer le bruit de fond en l'absence de signal d'entrée.

Possibilité de réglage de la sensibilité.

3. MIC GAIN

Bouton de contrôle du gain du microphone en émission.

4. RF GAIN

Bouton de contrôle du gain en réception.

5. SWR CAL

Bouton de réglage du tosmètre incorpore à l'émetteur-recepteur.

6. BAND A.B.C.D.E.F.

Permet de sélectionner l'intensité lumineuse de l'éclairage du vu-mètre.

En progressant de A vers F, l'intensité lumineuse du vu-mètre s'attenue.

7. MODE AM.FM.BLU.

Sellecteurpermutantdechoisislermode demodulation.

• AM : Modulation d'amplitude.
• FM : Modulation de fréquence.
• BLU : Bande Lateral Unique supérieure ou inférieure.

8. CLARIFIEUR

Potentiomètre de réglage de la qualité de la réception en SSB.

9. SELECTEUR DE CANAUX

Permet de sélectionn par rotation un des 40 canaux pour les opérations d'émission et réception.

10. VU-METRE

Ce vu-metre indique le niveau du signal de réception ainsi que le niveau du signal émis et de la puissance de sortie. Il signale sur l'échelle SWR le taux d'ondes stationnaires de l'antenne.

11. S/RF/SWR/CAL

• Dans la position S/RF, fonctionnement du S/Metre en émission-reception des signaux.
  * Dans la position SWR, permit de dire le taux d'ondes stationnaires de I'antenne.
  La lecture se fait sur l'échelle supérieure du vu-metre.
• Dans la position CAL, permet de calibrer et d'étaillonner le tosmètre incorpore.

12. NB-ANL/OFF

Sellecteur des filtres noise blanker et ANL.

Supprime les bruits de fond et parasites en mode réception.

13.RB-EC NOUVEAUT

Permet de mettre en fonctionnement un beep de fin d'émission. Equipé du kit optionnel SUPERSTAR KEC permet la mise en fonction d'une chambre d'echo, de ce fait votre Roger beep reste commuté.

14. +10/OFF

En position +10 ,permet de rajouter 10% de l'éclairage.

15. VOYANT TX/RX

LED bicolore signalant l'etat de fonctionnement de l'appareil. L'appareil fonctionne en émetteur, la LED claire Rouge. L'appareil fonctionne en récepteur, la LED claire Vert.

16. AFFICHEURS 7 SEGMENTS

Permet de visualiser surquel canal l'appareil fonctionne.

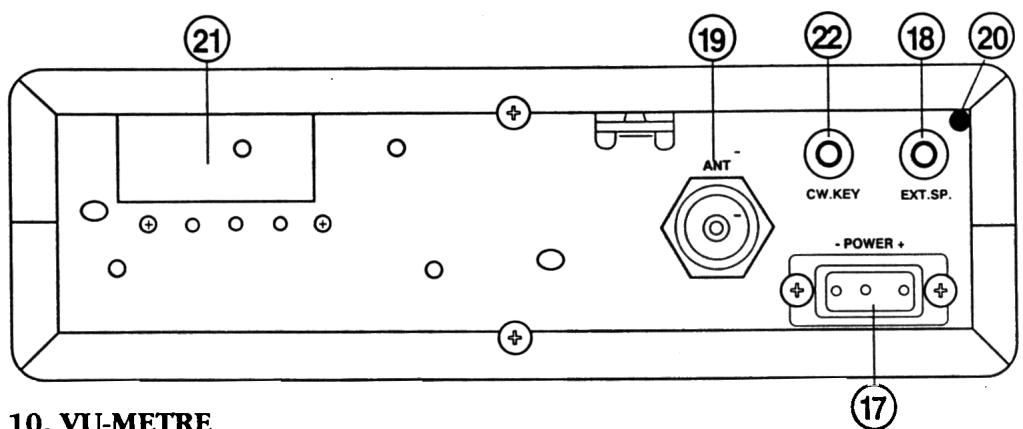

17. PRESE D'ALIMENTATION 13.8 VOLTS CONTINU

Permet de connecter le cable d'alimentation fusible 4 ampères.

18. PRESE EXT SP

Permet de brancher tout accessoire tel que écouteur d'impédance de 4 à 8 OHMS - 5 watts. L'utilisation de cette prise coupe automatiquement le haut-parleur incorpore.

19. CONNECTION D'ANTENNE

Pour relier l'antenne au cable (type RG58/U), utiliser un connecteur coaxial type PL 259.

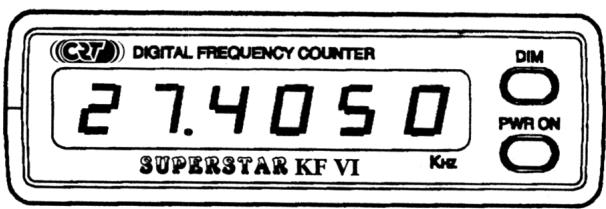

20. PRISE FRÉQUENCEMATRE NOUVEAUTÉ

Permet de raccorder le SUPERSTAR KF VI (option fréquencemètre 6 digits) pour l'affichage des fréquences exactes de votre apparéil. Celui-ci fonctionné en émission et réception.

21. PLAQUE D'IDENTIFICATION ET D'AGRÉMENT

22. PRISE CW

Permet de connecter un manipulateur télégraphique.

INSTALLATION

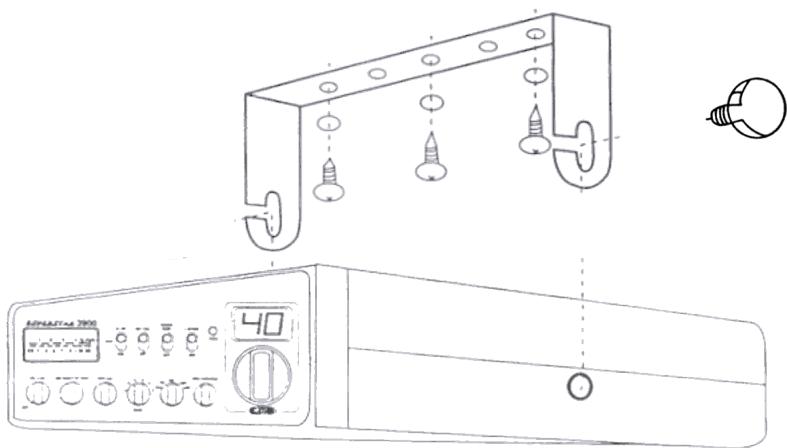

EMPLACEMENT ET MONTAGE DE VOTRE SUPERSTAR 3900.

Accessoires : votre SUPERSTAR 3900 est livré complet, microphone, berceau de fixation, cordon d'alimentation, support micro à perçage et visseries.

EMPLACEMENT

Vous choisirez l'emplacement le plus approprié afin de pouvoir utiliser votre SUPERSTAR 3900 de façon simple et pratique sans génér le conducteur ni les passagers.

Veillez à faire vos raccordements électriques de façon à ne pas génir les commandes de votre vehicule (freins, accéléateur, etc...)

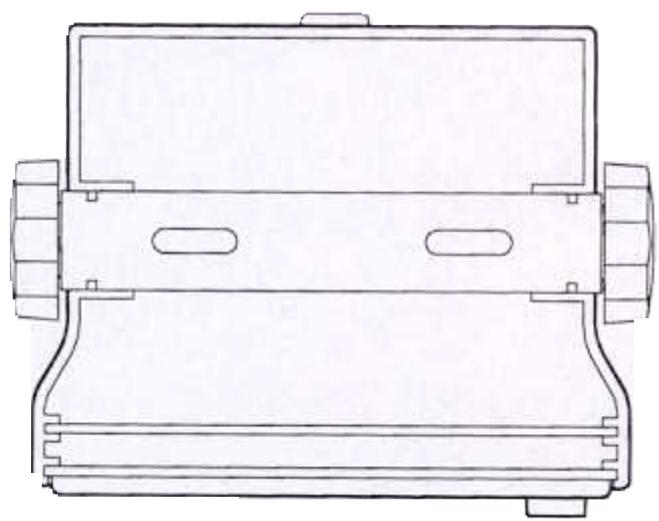

MONTAGE

* Sur Emetteur-Récepteur

Accrochez le berceau de fixation avec les vis fournies. N'oubliez pas d'insérer les rondelles caoutchouc entre le poste et son support afin de mieux fixer le poste et protégger la peinture.

* Support Micro

Des trous de fixation sont prevus sur voite SUPERSTAR 3900.Vous pouze aussi le monter sur voite tableau de bord.

* Prise EXT/SP sur face arrêté

-EXT: vous permet le montage d'un haut parleur supplémentaire. Introduire la fiche jack correspondante (diamètre 3.5 mm).

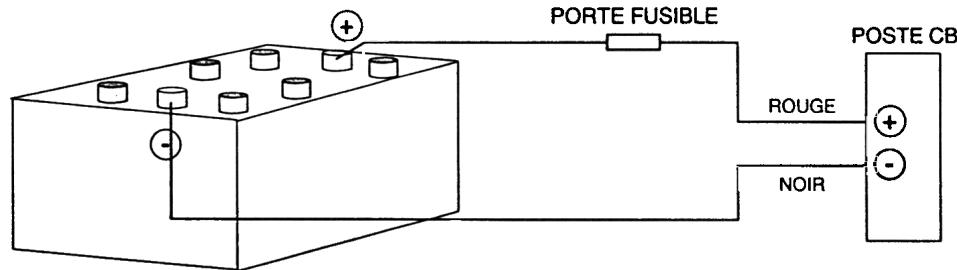

ALIMENTATION

Votre SUPERSTAR 3900 peut être installé dans n'importe quel vehicule utilisant 12 volts continus (masse négative -).

Fil rouge + = batterie

Fil noir - masse

(Veillez à ne pas faire d'inversion de polarité).

VERIFIER VOTRE INSTALLATION ELECTRIQUE

Avant le montage et la tension d'alimentation qui ne doit pas être supérieure à 15.6 volts.

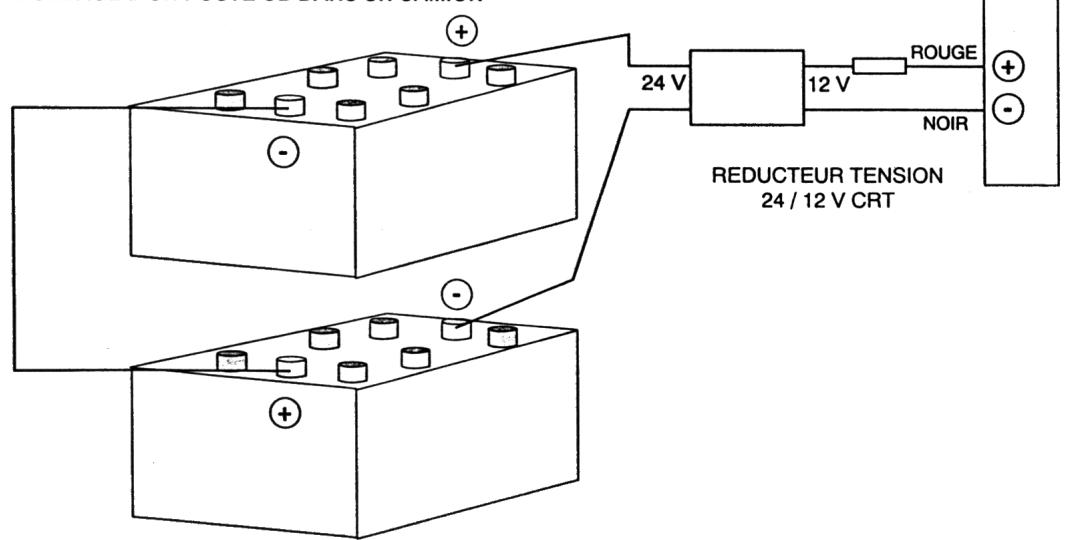

Camions: Installés en 24 Volts, il est nécessaire d'utiliser un convertisseur de tension CRT qui réduira la tension 24 volts en 12 volts.

AU MOINDRE Doute CONSULTEZ UN SPECIALISTE.

MONTAGE D'UN POSTE CB DANS UNE VOITURE

MONTAGE D'UN POSTE CB DANS UN CAMION

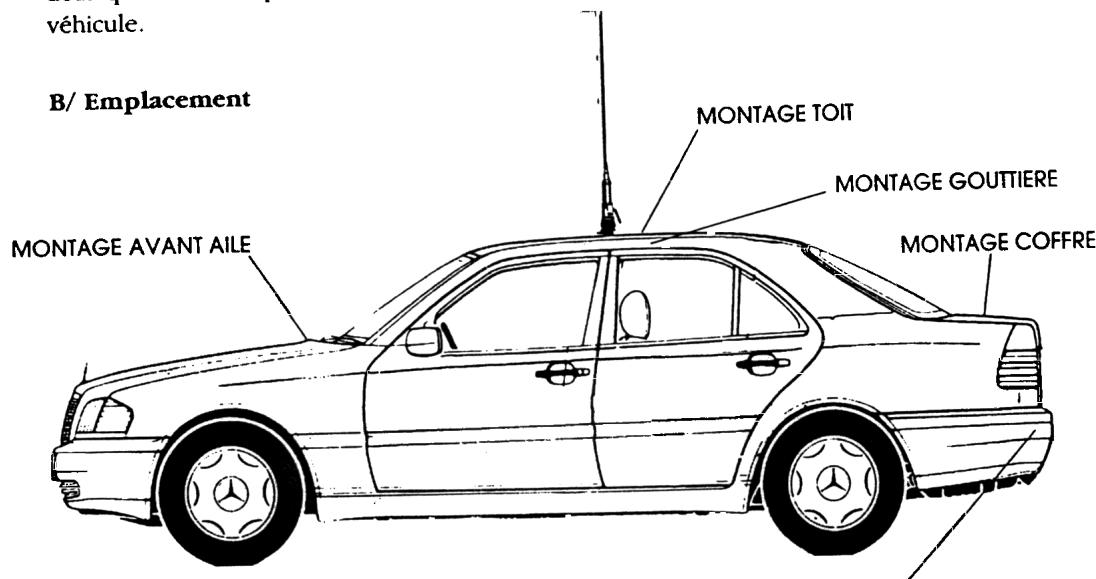

L'ANTENNE

A/ L'utilisation d'une antenné 27 Mhz est indispensable. CRT FRANCE distribue une gamme complète d'antenne magnétique, perçage, avec support TOP NIVEAU. Consultez votre reven-deur qui vous indiquera le modele le最好的 adaptations pour votre émetteur-recepteur et votre vehicule.

MONTAGE PARE-CHOCS
(pour les voitures munies de pare-chocs métalliques)

Positionnez le cable loin des sources de parasites (allumage, jauges).

POSITIONÉ le cable l'ouen est l'installé. ATTENTION à ne pas endommager le cable de votre antenné en l'installant, pouvant entraîner des dommages à votre émetteur-recepteur à l'utilisation.

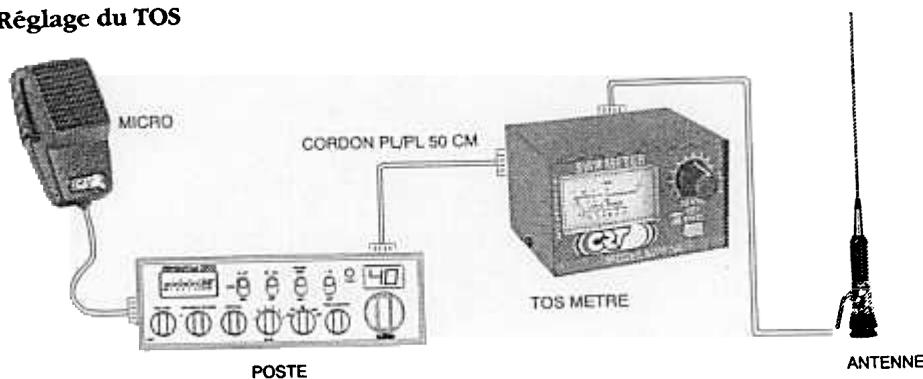

C/ Reglage du TOS

Avant toute utilisation de votre émetteur-recepteur vous devez impérativement régler votre antenne à l'aide d'un Tosmètre. Ceci vous permettra d'améliorer sa portée.

D/ Application

1/ Branchez votre émetteur-recepteur sur une source de courant (maxi 15,6 volts).
2/ Branchez le Tosmètre entre le poste et l'antenne (utilisez un cordon PL/PL 50 cms).
3/ Sélectionnéz le canal 20 (milieu de la bande).
4/ Tournez le bouton du tosmetre CAL à fond dans le sens inverse des aiguilles d'une montre.
5/ Appuyez sur la pédale du micro de votre émetteur-recepteur pour passer en émission.
6/ A l'aide du bouton CAL amenez l'iguille en zone rouge.
7/ Basculez le commutateur en position SWR. Vous pouvez ainsi dire le TOS de votre antennée qui devra être le plus rapproché de la valeur 1 (meilleure portée).

Si ce n'est pas le cas, réajuster mm par mm le radian de l'antenne jusqu'à obtention de cette valeur. Vérifiez régulièrement votre TOS.

E/ Mesure du SWR/TOS avec tosmetre incorpore :

Placer votre apparéil en mode réception (antenne reliée).

Sélecteur de bandes ⑥ sur AM - Canal 20 - Sélecteur ① RF/SWR/CAL sur CAL.

Presser la pedale du micro. Le voyant TX s'allume.

Tourner le bouton ⑤ SWR/CAL de calibration pour amener laiguelle de votre vu mètre sur la position CAL fin de l'échelle.

Commuter le sélecteur sur SWR. L'aiguille doit redescendre en début de l'échelle en dessous de 2. Un TOS de 1 à 1.5 est parfait. Si votre TOS est au dessus de 2, le réglage de votre antenné est imperatif. Pour cela régler la longueur du fouet sur votre antenné pour obtenir un TOS minimum.

EN CAS DE DOUTE, CONSULTEZ UN SPECIALISTE.

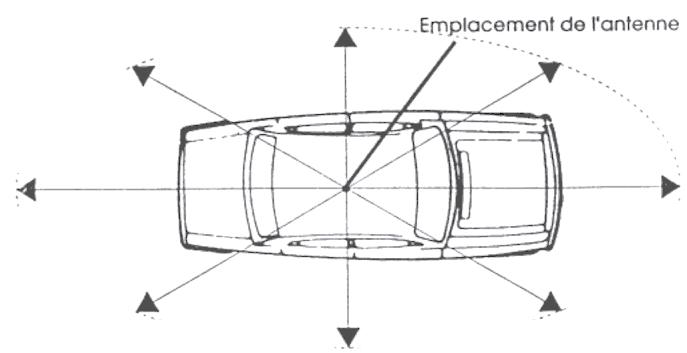

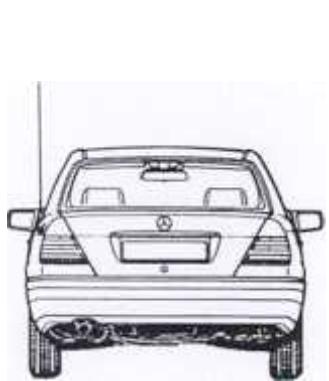

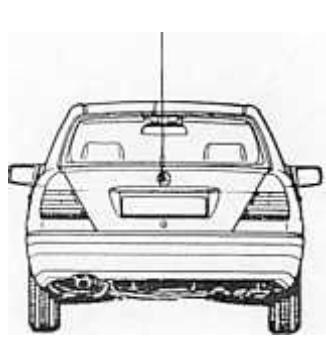

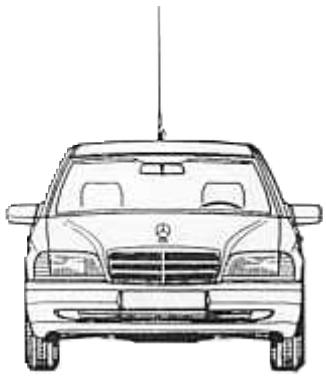

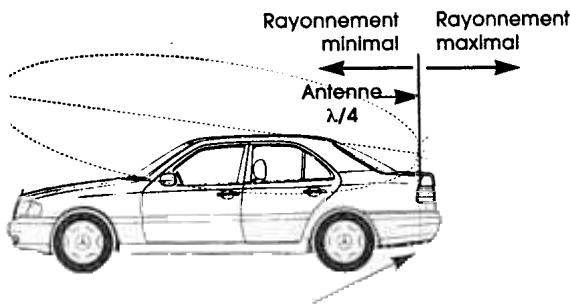

Les 5 montages possibles dans une voiture

PROPAGATION DES ONDES ELECTROMAGNETIQUES EN FONCTION DE L'EMPLACEMENT DE L'ANTENNE

Rayonnement maximal
"Image" électrique de l'antenne

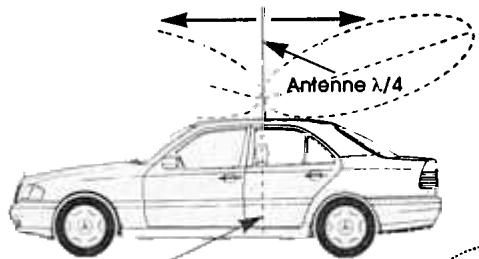

Lors du montage d'une antennae au centre du toit d'un vehicule, les lobes de rayonnement vertical sont renforcés de façon similaire vers l'avant et l'arriere étant�donnedque les surfaces metaliques de chaque cote de I'antenne sontidentiques.

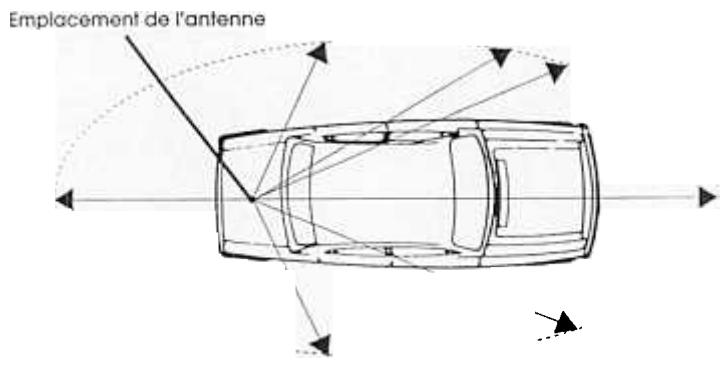

Pour obtenir un rayonnement maximal, il faut déplacer l'antenne vers l'arrière du vehicule, la plus grande surface métallique devant l'antenne étant l'avant du vehicule.

"Image" électrique de l'antenne

Si vous placez l'antenne au centre du toit de votre vehicule, le schéma de rayonnement horizontal représentée une ellipse.

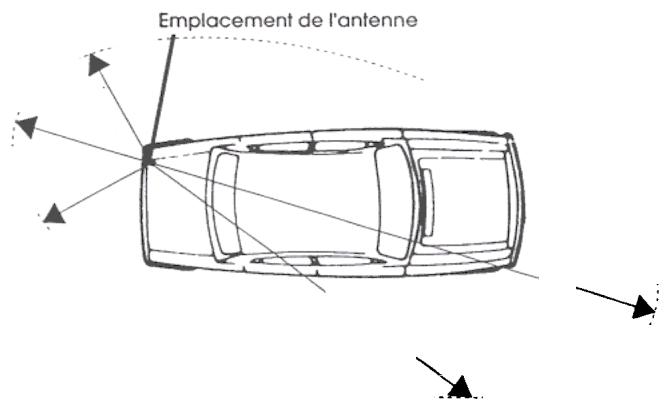

Lorsque vous placez l'antenne sur le cofre, son rayonnement horizontal se fouve avantagé vers l'avant de celui-ci.

Une position dissymétrique de l'antenne au niveau du vehicule a pour conséquence une inclinaison (vers la droite dans l'exemple choisi) de l'axe principal de rayonnement horizontal.

ELEMENTS MODIFIANTS

LA PORTEE DE VOTRE CB.

Ce sont principalement les mêmes éléments que ceux qui améliorent ou limitent les performances des autres postes AM ou FM dans les vehicules en déplacement.

LE TERRAIN:

Très important!

Celui-ci déterminera la qualité de vos liaisons CB. Le meilleur environnement étant un terrain plat (plaine ou vallee).

Déterminent également la portée de votre CB. En cas d'orage, chute de neige et brouillard cette-ci peut être diminuée considérablement.

LES OBSTACLES:

Déterminants euxaussi！La qualité devoire émission et devoireréceptionCBdépendradeceux-ci.

ENRESUME:

• Vous obtiendrez donc les valeurs performances si toutes ces conditions sont remplies.
• En cas de problèmes continus, consultez votre spécialiste/agree CRT.

LES PARASITES: Causes et suppression

CAUSES

Votre vehicule en sera la première cause. L'électronique composant votre CB étant particulièrement sensible cette-ci peut être pénétrer par des signaux extérieurs et les amplifier surtout si la source est à proximé (essuie-glaces, allumage etc...)

SUPPRESSION

Dans tous les cas, une installation branchée directement sur votre batterie avec un cable blinde (style coaxial TV) est la(Meilleure solution pour éviter certains parasites vehiculés par leur moteur.

Nous vous conseillons d'entrepreneure aucune modification ou réparation sans l'avis, voire l'aide de votre spécialiste auto (garagistes ou revendeur/agréé).

Les émetteurs-recepteurs CRT SUPERSTAR sont garantis 3 ans pieces et main-d'oeuvre. Toute anomalie de fonctionnement devra être signalée à votre revendeur, qui interviendra ou l'expédiera à notre Service Technique pour contrôle.

Les pieces détachées de nos appareils ne font l'objet d'aucun envoi sous garantie.

Sont exclus de la garantie :

— Les dégats occasionnés par accidents, chocs, éléments naturels (foudre, orage, électricité statique) etc...

— Les transistors de puissance (PA)

— Les micros (pastille ou dégradation)

— Les fusibles

— Les mauvaises Utilisations : - antennne mal reglee (tos excessif)

• inversion de polarité
• suturension
• mauvaise connexion
  -etc...

reconnues par notre Service Technique.

— Les interventions ayant modifiées les normes d'agréement de l'appareil

PROCEDURE DE RETOUR

AU SAV CRT

1/PORT:

Le port "aller" est always à la charge de l'expéditeur. CRT SUPERSTAR refusera tout colis en port du.

Le port "retour": - appareil garanti: port à la charge de CRT SUPERSTAR.

• appeareil hors garantie : port inclus dans la facture de réparation, en contre remboursement à la charge du client.

2/ Tout apparéil devra être envoyé'accompagné d'une photocopie de la facture d'achat ainsi que d'une note descriptive du défaut constaté.

Si notre SAV évalue la réparation plus couteuse que la valeur de l'appareil celui-ci vous fera parvenir un devis qui devra lui être returné accepté ou refusé. Si le devis est refusé l'apparil sera returné en port dû.

La prise sous garantie de votre apparéil ne sera valable que si CRT SUPERSTAR a reçu cette BON DE GARANTIE (incluse dans la notice d'utilisation) dans les délaïs.

SUPERSTAR®

SA AU CAPITAL DE 3 500 000 FF

PROPRIETAIRE ET IMPORTATEUR OFFICIEL

DES MARQUES "SUPERSTAR" ET "CRT"

DEPUIS 1979 POUR L'EUROPE

vousproposeune gammecomplete

d'appareils CB agreés :

^ 念 SUPERSTAR 360 40 CX AM/FM/SSB

AGRÉE PTT 91009 CB

^ 念 SUPERSTAR 3900 40 CX AM/FM/SSB

AGRÉE PTT 91006 CB

^ 念 SUPERSTAR CX 4000 40 CX AM/FM/SSB

AGREE PTT 91007 CB

• SUPERSTAR G. NEPTUNE 40 CX AM/FM.SSB

AGRÉE PTT 91008 CB

CRT S MINI 40 CX AM

AGREE PTT 930122 CBO

CRT S MINI 40 CX AM/FM

AGRÉE PTT 920268 CBO

CRTICARE40CXAM/FM

AGRÉE PTT 91025 CB

CRTJUNON40CXAM/FM

AGRÉE PTT 91023 CB

CRT VULCAIN 40 CX AM/FM

AGRÉE PTT 91022 CB

CRT SPHINX 40 CX AM/FM

Nous attirons votre attention sur le fait que cet apparéil fonctionne en canaux standards FFC.

A titre indicatif, voici ci-après la liste des canaux qui différént par rapport à la norme française NFC 92-412.

Ce tableau vous permettra de connaître la correspondance entre les deux normes.

FRANCE		U.S.A.
NUMERO DU CANAL	FREQUENCY ASSIGNNEE EXPRIMEE EN MHZ		NUMERO DU CANAL
23	27,235		24
24	27,245		25
25	27,255		23

A. Référence : SUPERSTAR KF VI AD002200

(Fréquencemètre 6 digits : fonctionne en émission et réception)

Votre SUPERSTAR 3900 est équipé d'une prise extérieure pour brancher le fréquence-mètre SUPERSTAR KF VI (6 digits).

A. Référence : SUPERSTAR KE

AD002210

KIT chambre ECHO)

Votre SUPERSTAR 3900 est pret à receivevoir le kit echo SUPERSTAR KE.

Aucune soudure n'est nécessaire. Uniquement des connecteurs àmettre en place. Installation très facile.
