| Type de produit | Moniteur LCD 17 pouces |
| Résolution | 1280 x 1024 pixels |
| Temps de réponse | 5 ms |
| Luminosité | 300 cd/m² |
| Contraste | 1000:1 |
| Angles de vision | 170° horizontal, 160° vertical |
| Connectivité | VGA, DVI-D |
| Alimentation électrique | 100-240 V, 50/60 Hz |
| Dimensions approximatives | 378 x 420 x 200 mm |
| Poids | 5.5 kg |
| Fonctions principales | Ajustement de la luminosité, mode éco |
| Entretien et nettoyage | Utiliser un chiffon doux et sec, éviter les produits abrasifs |
| Pièces détachées et réparabilité | Réparabilité limitée, pièces disponibles via le service après-vente |
| Sécurité | Conforme aux normes CE, protection contre les surcharges |
| Informations générales | Idéal pour un usage bureautique, garantie de 3 ans |
FOIRE AUX QUESTIONS - T705 BENQ
Questions des utilisateurs sur T705 BENQ
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Écran d'ordinateur au format PDF gratuitement ! Retrouvez votre notice T705 - BENQ et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil T705 de la marque BENQ.
MODE D'EMPLOI T705 BENQ
Moniteur couleur LCD
Panneau LCD (17,0")
Manuel de l'utilisateur
Bienvenue
Copyright
Copyright © 2005 BenQ Corporation. Tous droits réservés. Aucune partie de cette publication ne peut être reproductive, transmise, transcribe, stockée sur un système d'archivage ou traduite dans une langue ou un langage informatique, sous aucune forme ou paraucun moyen électronique, mécanique, magnétique, optique, chimique, manuel ou autre, sans l'autorisation écrite préalable de BenQ Corporation.
Limitation de responsabilité
BenQ Corporation n'assure aucune représentation ou garantie, expresses ou implicite, quant au contenu de cette publication et refuse en particulier toute garantie, aptitude à la commercialisation ou adéquation à un usage particulier. Par ailleurs, BenQ Corporation se réserve le droit de réviser cette publication et d'apporter de temps à autre des modifications au contenu de la présente publication sans obligation de préavis envers quiconque.
Observe ces instructions de sécurité pour obtenir les valeurs performances et la plus grande longévite de votre moniteur
Sécurité de l'alimentation électrique
- L'adaptateur CA isole l'équipement de l'alimentation CA.
- Le cable d'alimentation permet demettre hors tension le matériel qui peut etre branché. Placez.
votrecapement prs d'une prise electrique facilement accessible. - Vous doivent respecter le type d'alimentation indiqué sur l'étiquette de repérage. Si vous ne connaissiez pas le type d'alimentation auquel vous âtes raccordé, contactez votre revendeur ou votre compagnie d'électricité.
Entretien et nettoyage
- Nettoyage Débranchez toujours la prise du moniteur avant de le nettoyer. Nettoyez la surface du moniteur LCD avec un tissu non pelucheux et non abrasif. Ne pas utiliser de liquide, d'áerosol ou de nettoyant pour vitres.
- Les orifices et les ouvertures situés au-dessus et à l'arrière du boîtier sont prévus pour la ventilation. Ils ne doivent jamais être bloqués ou obstrués. Ce produit ne doit jamais être placé pres ou au-dessus d'un radiateur ou de toute autre source de chaleur, et il ne doit pas être placé dans un espace clos sauf si un système de ventilation ajustat est en place.
- N'introduisez aucun objet, ne renversez aucun liquide dans l'appareil.
Entretien
- N'essayez pas de réparer par vous-même ce moniteur ; en l'ouvrant ou en enlevant le couvercle, vous vous exposéz notamment à des risques d'électrocution. En cas de mauvaise utilisation comme décrit ci-dessus ou d'accident tel qu'une chute ou un chic, contactez un technicien de service qualifié.
i Sommaire
Pour commencer 5
Présentation du moniteur 6
Vue avant. 6
Vue arrriere. 6
Installation matérielle du moniteur 7
Comment séparer la base du support 10
Tirer pleinement profit de votre monitreur BenQ 11
Installation du moniteur sur un nouvel ordinateur 12
Mise à niveau du moniteur sur un ordinateur existant 13
Comment lancer l'Assistant Mise à jour de pilote de péripérisque de Windows. 14
Comment terminer l'Assistant Mise à jour de pilote de péripérisque de Windows. 15
Commentajusterla résolution del'écran 17
Sous Windows, you pouez modifier la résolution de l'image comme suit : 17
Commentajusterle taux de rafraichissementde l'ecran 18
Sous Windows, you pouez modifier le taux de rafraichissement comme suit : 18
Comment définir l'optimisation de l'image 19
Réglagedumoniteur 20
Aperçu du panneau de commande 20

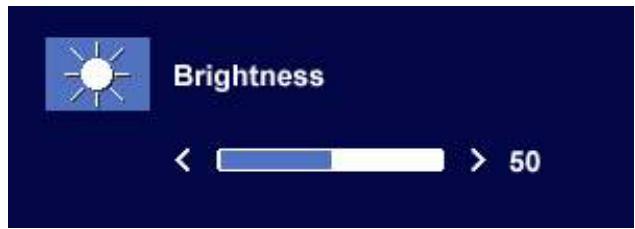

Mode Raccourci 21

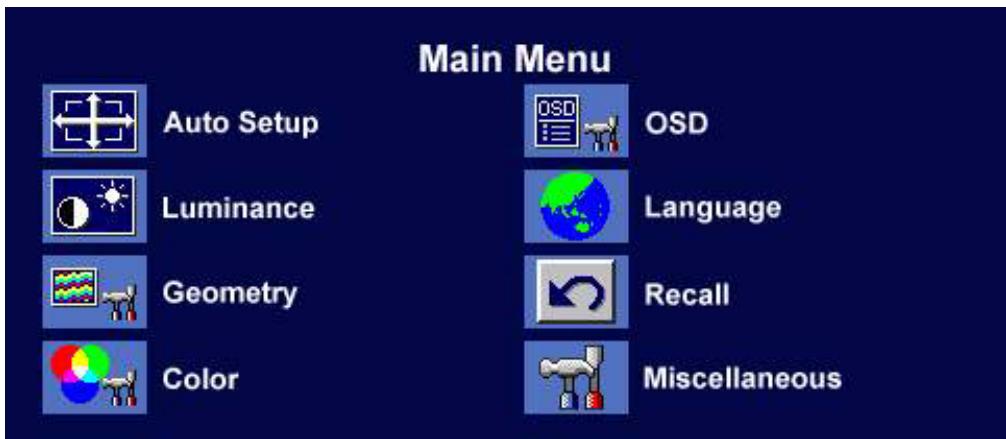

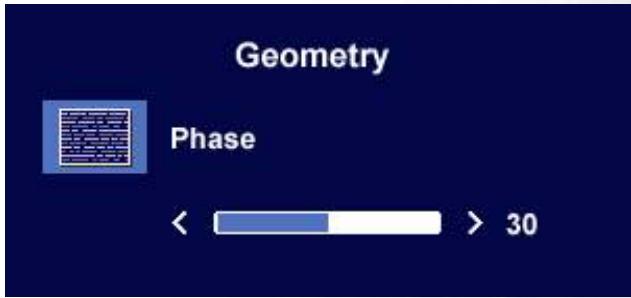

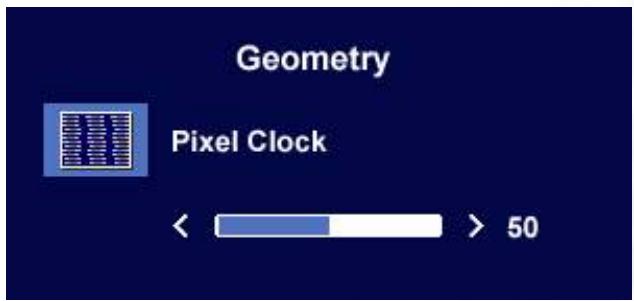

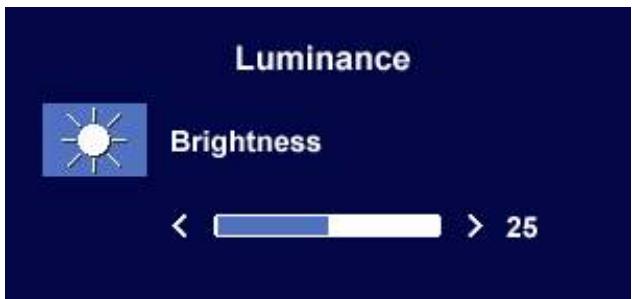

Mode Menu Principal. 21
Dépannage 29
Foire aux questions (FAQ) 29
Pour plus d'aide 30
31
Specifications 32
Lorsque vous déballez le produit, vérifie que vous disposez des éléments suivants. Si certains éléments manquent ou sont endommages, contactez immédiatement le revendeur auprès duquel vous avez achété votre moniteur.
| Moniteur à cristaux liquides BenQ | BenQ |
| Guide de démarrage rapide | |
| CD-ROM | |
| Cordon d'alimentation | |
| Cable d'interface D-sub |

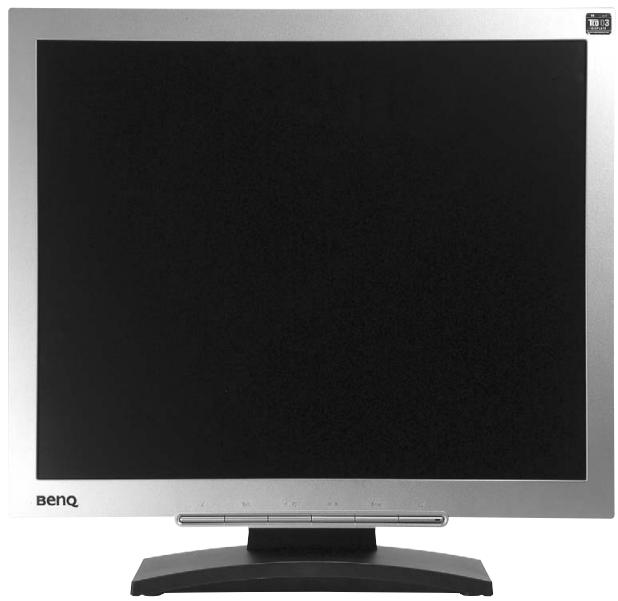

Vue avant

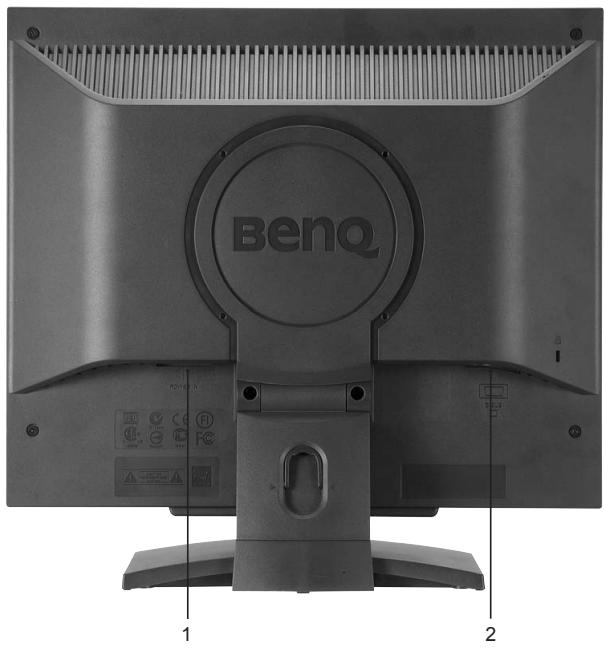

Vue arrête
- Prise jack d'alimentation en courant alternatif
- Connecteur D-Sub
3 Installation matérielle du moniteur
Si l'ordinateur est sous tension, vous doivent regardier hors tension avant de continuer. Ne branche pas et ne mettez pas le moniteur sous tension avant d'y être invité.

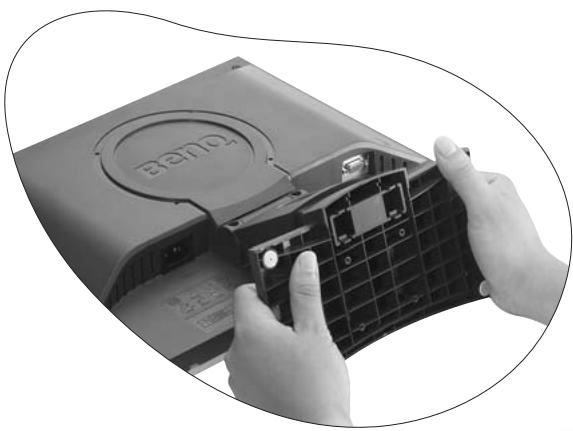

- Fixez la base du moniteur.
Veuillez procédér avec soin pour éviter d'endommager le moniteur. Si la surface de l'écran est placée sur un objet tel qu'une agrafeuse ou une souris, cela fêlera le verre ou endommagera la surface du LCD, annulant votre garantie. Si vous faites glisser ou frottier le moniteur sur votre bureau, cela rayera ou endommagera les contrôleles et la coque du moniteur.
Protégez le moniteur et l'écran en libérant une zone plane dégagée sur votre bureau et en plaçant quelles chose de doux comme le sac d'emballage du moniteur sur le bureau pour matelassage.
Placez la surface de l'écran sur surface plane matelassée.

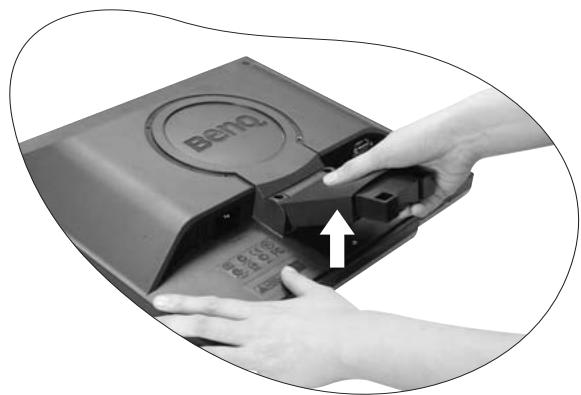

Tout en tenant le moniteur fermement sur le bureau, tirez le bras du support du moniteur vers le haut pour dégager le moniteur.
Orientez et alignez l'emboiture de la base du support avec l'extrémité du bras du support, puis poussez pour les rapprocher jusqu'à un déclic et leur verrouillage en place.
Essayez doucement de les séparer pour vérifier qu'ils sont bien assemblés.
Soulevez doucement le moniteur, returnez-le et placez le croit sur son support sur une surface plane et égale.

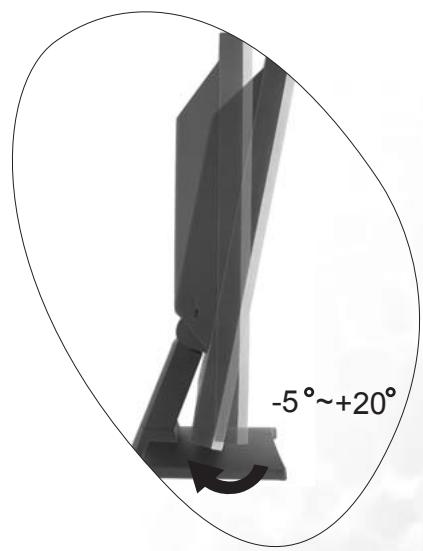

Le monitreur doit être positionné et l'angle de l'écran réglé de manière à minimiser les réflexions indésirables d'autres sources lumineuses.

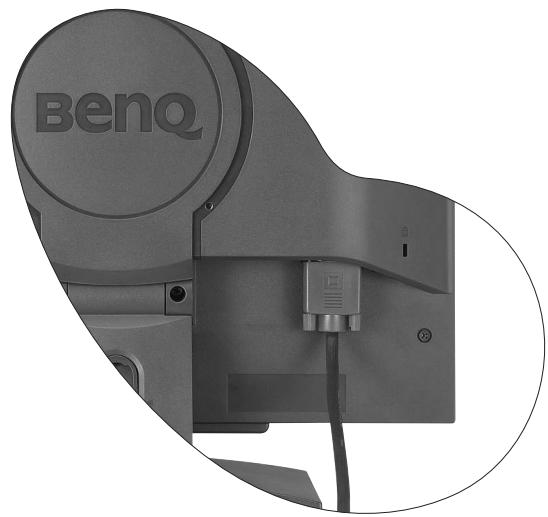

- Connexion du cable video.
Connectez la prise du cable sous-D (à l'extrémité sans filtré ferrite) à la prise sous-D du moniteur. Connectez l'autre prise du cable sous-D (à l'extrémité avec filtré ferrite) à la prise video sous-D de l'ordinateur.
Serrez toutes les vis à serrer à main pour éviter aux prises de se détacher accidentellement pendant l'utilisation.

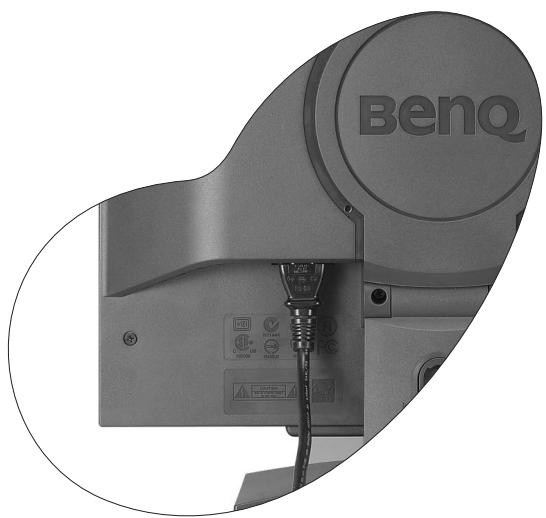

- Connectez le cable d'alimentation au monitreur.
Branchez une extrémité du cordon d'alimentation dans la prise marquee « POWER IN » sur l'arrière du moniteur. Ne connectez pas tout de suite l'autre extrémité à une prise secteur.

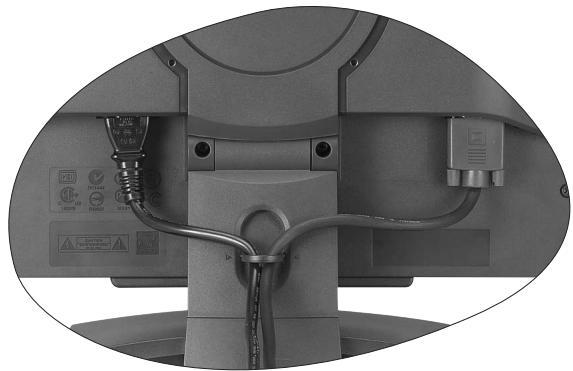

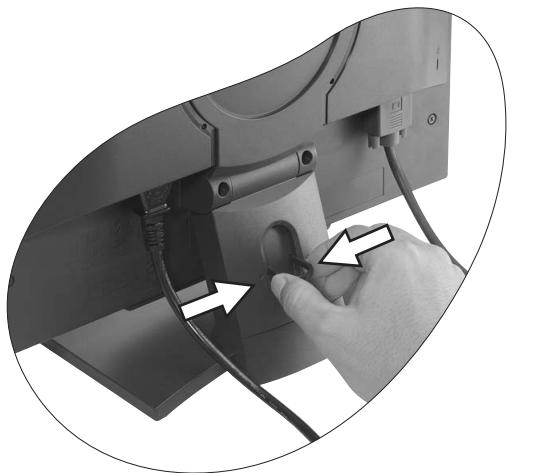

- Faites passer les câbles par le support libre.
Libéré le clip de maintien des cables en appuyant sur le clip vers l'intérieur comme illustré. Positionné les cables ensemble et réinsérez le clip sur eux pour dévelopir les cables soignement en place derrière le support du moniteur.
- Connexion de l'alimentation et mise sous tension.

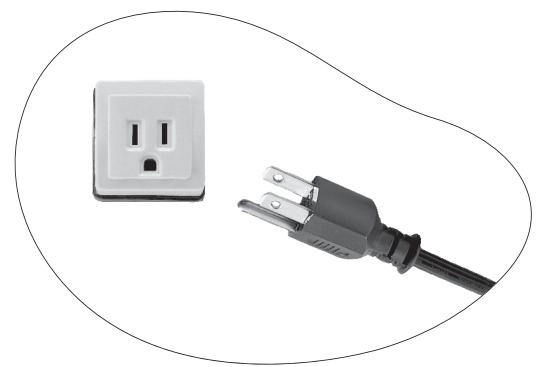

Branchez l'autre extrémité du cordon d'alimentation à une prise et branchez-le.

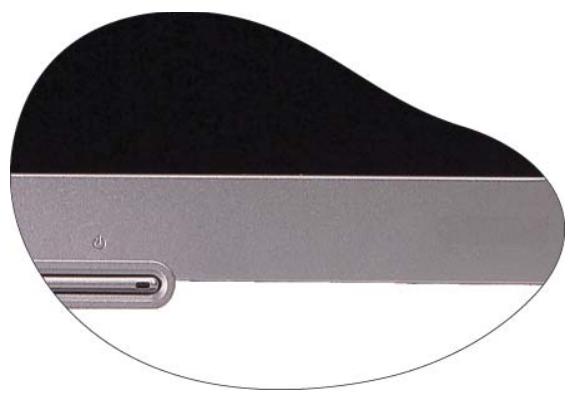

Mettez le moniteur sous tension en appuyant sur le bouton d'alimentation sur l'avant du moniteur.
Mettez l'ordinateur également sous tension et suivez les instructions de la section 4 : Tirer pleinement profit de votre moniteur BenQ pour installer le calcul du monitér.
Comment séparer la base du support
- Préparez le moniteur et la zone.
Mettez le moniter hors tension et l'alimentation avant de débrancher le cable d'alimentation. Mettez l'ordinateur hors tension avant de débrancher le cable signal du moniter.
Veuillez procéder avec soin pour éviter d'endommager le moniteur. Si la surface de l'écran est placée sur un objet tel qu'une agrafeuse ou une souris, cela fêlera le verre ou endommagera la surface du LCD, annulant votre garantie. Si vous faites glisser ou froter le moniteur sur votre bureau, cela rayera ou endommagera les contrôleles et la coque du moniteur.
Protégez le moniteur et l'écran en libérant une zone plane dégagée sur votre bureau et en plaçant quelles chose de deux comme une serviette sur le bureau pour protection avant de coucher la face de l'écran sur une surface propre et matelassée.

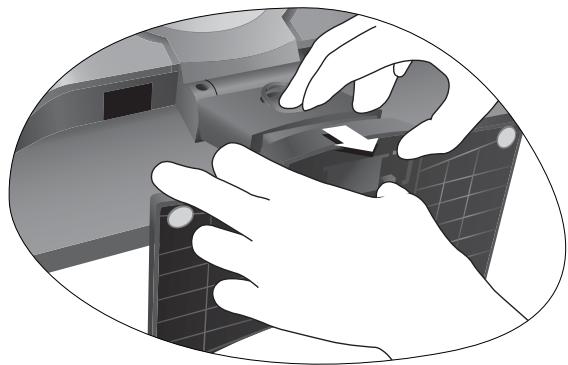

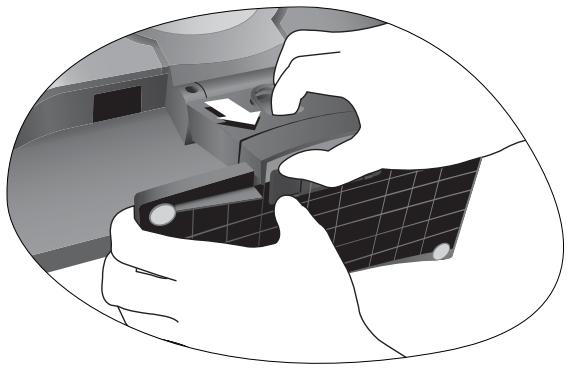

- Libérez le clip de verrouillage sur un côté de la base du support tout en tirant sur le bord de la base à l'opposé du bras du support.
- Libérrez l'autre clip de verrouillage pour détacher la base du support du bras du support du moniteur.
Tirer pleinement profit de votre monitreur BenQ
Pour tirer le meilleur parti de votre nouvel écran LCD couleur BenQ, installez le logiciel pilote personnelé du moniteur LCD BenQ comme fourni sur le CD-ROM du moniteur LCD BenQ.
Les circonstances de connexion et d'installation de votre monitreur LCD BenQ détermine la procédure à suivre pour installer correctement leLogiciel pilote personnalisé du monitreur LCD BenQ. Les circonstances dépendent de la version de Microsoft Windows utilisée et de si vous connectez le monitreur et installez leLogiciel sur un nouvel ordinateur (sansLogiciel pilote de monitreur existant), ou si vous mettez à jour une installation existante (avec unLogiciel pilote déjà existant) avec un nouvel ordinateur.
Dans les deux cas cependant, lors de la première mise sous tension de votre ordinateur (après avoir connecté le moniteur à votre ordinateur), Windows reconnaît automatiquement le nouveau (ou différent) matériel, et lance son assistant Nouveau matériel détecté.
Suivez les instructions de l'assistant jusqu'à ce qu'il vous demande de selectionner un modele de moniteur.À ce moment, cliquez sur le bouton Disque fourni, inserez le CD-ROM du moniteur LCD BenQ et selectionnez le modele de moniteur approprié. Des détails complémentaires et des instructions étape par étape pour les deux installations, automatique (nouveau) ou mise à niveau (existant) suivant.Voir:
Installation du moniteur sur un nouvel ordinateur
- Mise à niveau du moniteur sur un ordinateur existant
Si un nom d'utilisateur et un mot de passée sont nécessaire pour vous connecter à votre ordinateur Windows, vous doivent vous connecter comme Administrateur ou comme membre de groupe d'Administrateurs pour installer le logiciel pilote du moniteur. De plus, si vous ordinateur est connecté à un réseau qui a des exigences d'accès de sécurité, les paramétres de strategie du réseau peuvent vous empêcher dinstaller le logiciel sur votre ordinateur.
Installation du moniteur sur un nouvel ordinateur
Cette instruction donne la procédure en détaill pour la sélection et l'installation du logiciel pilote personnelisé du moniteur LCD BenQ sur un nouvel ordinateur avec lequel un pilote de moniteur n'a jamais été installé. Cette instruction n'est appropriée que pour un ordinateur qui n'a jamais été utilisé et pour lequel le moniteur LCD BenQ est le tout premier moniteur à y'être connecté.
Si vous ajoutez le moniter LCD BenQ à un ordinateur existant auquel un autre moniter a déjà été connecté (et qui a un pilote de moniter installé), ne suivez pas ces instructions. Suivez au contraire les instructions suivantes de la Mise à niveau du moniter sur un ordinateur existant.
- Suivez les instructions de la section 3 : Installation matérielle du monitreur.
Lorsque Windows (2000 ou plus récent) démarre, il détecte automatiquement le nouveau moniteur et lance l'assistant Nouveau matériel détecté. Suivez les invites jusqu'à l'affichage de l'option pour Installer les pilotes de péripérisque matériel. - Insérez le CD-ROM du moniteur LCD BenQ dans un lecteur CD de l'ordinateur.
- Sélectionnez la case à cocher Rechercher un pilote approprié pour mon périphérique et cliquez sur Suivant.
- Sélectionnez la case à cocher Lecteurs de CD-ROM (déselectionnez toutes les autres) et cliquez sur Suivant.
- Vérifiez pour confirmer que l'assistant a sélectionné le nom approprié de votre monitateur : « BenQ T705 » et cliquez sur Suivant.
- Cliquez sur Terminer.
- Redémarrez l'ordinateur.
Mise à niveau du moniteur sur un ordinateur existant
Cette instruction donne la procédure en détaill pour la mise à jour manuelle du logiciel pilote du moniteur existant sur votre ordinateur Microsoft Windows. Il est testé actuellment compatible (et recommendé seulement) pour les systèmes d'exploitation Windows 98, Windows ME, Windows 2000 et Windows XP. Il est possible qu'il fonctionne parfaitement avec d'autres versions de Windows, cependant au moment où ce manuel est écrit, BenQ n'a effectué aucun test de ces pilotes sur d'autres versions de Windows et ne peut pas garantir son fonctionnement sur ces systèmes.
L'installation du logiciel pilote du moniteur nécessite l'installation du fichier information approprié (.inf) sur le CD-ROM du moniteur LCD BenQ pour le modele de moniteur particulier que vous avez connecté, puis de laisser Windows installer les fichiers pilote du correspondant depuis le CD. Il est seulement nécessaire de le diriger dans la bonne direction. Windows a un Assistant Mise à jour de pilote de péripérisque pour automatiser la tâche et vous guider dans la seLECTION du fichier et le processus d'installation.
Comment lancer l'Assistant Mise à jour de pilote de péripérisque de Windows.
- Ouvrez les Propriétés d'affichage.
Le raccourci le plus proche pour Propriétés d'affichage est via le bureau de Windows.
Cliquez du bouton croit sur le bureau et selectionnez Propriétés dans le menu auto.
Par ailleurs, le menu de Windows pour Propriétés d'affichage est situé dans le Panneau de configuration.
Le menu de différentes versions de Windows ont de Panneau de configuration est dans différents endroits.
Dans les versions Windows 98, ME et Windows 2000, le Panneau de configuration est situé au-dessous de l'objet de menu Paramétres. Cliquez sur Demarrer | Paramétres | Panneau de configuration | Affichage.
Dans la version Windows XP, le Panneau de configuration estitué directement au-dessous de l'objet de menu principal Demarrer. Les options de menu affichées dépendent du type de vue sélectionné pour votre système.
- Dans la vue Classique, cliquez sur Demarrer | Panneau de configuration | Affichage.
- Dans la vue Catégorie, cliquez sur Demarrer | Panneau de configuration | Apparence et thèmes | Modifier la résolution de l'écran.
La fenêtre Propriétés d'affichage s'affiche.
- Cliquez sur l'onglet Paramètres et sur le bouton Avancé.
La fenêtre Propriétés avancée de l'affichage s'affiche.
- Dans Windows 2000 et XP, cliquez sur l'onglet Moniteur et sur le bouton Propriétés.
La fenêtre Propriétés du moniteur s'affiche.
Dans Windows 98 et XP, vous pouvez également cliquer sur l'onglet Moniteur et sur le bouton Modifier.
Cela vous enverra directement à l'Assistant Mise à jour de pilote de péripérisque, éliminant l'étape suivante.
- Dans Windows 2000 et XP, cliquez sur l'onglet Pilote et sur le bouton Mettre à jour le pilote. L'Assistant Mise à jour de pilote de péripérisque s'affiche.
Voir Comment terminer l'Assistant Mise à jour de pilote de péripérisque de Windows.
Comment terminer l'Assistant Mise à jour de pilote de péripérisque de Windows.
- Chargez le CD-ROM du monitreur LCD BenQ fourni avec votre monitreur.
Insérez le CD-ROM dans un lecteur CD de l'ordinateur auquel le monitueur est connecté.
La page de selection de la langue du manuel d'utilisation s'affiche dans votre navigateur Web.
Vouse pouvez selectionner une langue et afficher la version en ligne de ce manuel dans la fenetre suivante.
Vous pouvez alors l'imprimer pour reférence si vous souhaitez travailler hors connexion. Quand vous étés prét, cliquez pour Annuler le navigateur, car il n'est pas nécessaire pour l'Assistant Mise à jour de pilote de péripérisque de Windows.
- Lancez l'Assistant Mise à jour de pilote de péripérisque de Windows et cliquez sur Suivant.
Voir Comment lancer l'Assistant Mise à jour de pilote de péripérisque de Windows sur la page précédente. - Sélectionnez la case à cocher Afficher une liste de pilotes connus ... et cliquez sur Suivant.
- Cliquez sur le bouton Disque fourni.
La fenêtre Installer à partir du disque s'affiche.
- Cliquez sur le bouton Parcourir et naviguez jusqu'au CD-ROM du moniteur LCD BenQ.
C'est le CD charged à l' étape 1 ci-dessus. Le lecteur de CD aura une lecture de lecteur désigné par Windows ( comme D: ou E: ou E:). Sélectionnez la lecture du lecteur correspondant au lecteur dans lequel vous avez mis le CD.
- Double-cliquez sur le dossier marqué « Driver »
Le contenu du dossier « Driver » sera affché.
- Cliquez sur le bouton Ouvrir.
Ceci vous renvoie à la fenêtre Installer à partir du disque dans laquelle est entrée l'adresse du dossier « Driver » du CD du moniteur LCD BenQ dans le champ « Copier les fichiers du fabricant à partir de : » Le champ contienda quelques chose du type « D:\Driver», « E:\Driver » ou « F:\Driver »
- Cliquez sur le bouton OK.
Ceci vous returne à l'Assistant Mise à jour de pilote de périphérique.
-
Sélectionnez (un seul cig) le fichier appelé BenQ T705 et cliquez sur le bouton Suivant.
-
Cliquez sur Suivant.
Ceci copie les fichiers de pilote de moniteur appropriés sur votre ordinateur.
- Cliquez sur Terminer.
Sous Windows 2000 et XP, ceci ferme l'assistant et vous retourne à la fenêtre Propriétés du monieur, maintainant appelée Propriétés de BenQ T705.
Pour ce qui est de Windows 98 et ME, vous returnerez à la fenêtre Propriétés avancée de l'affichage, eliminant l'etape suivante.
Au cas où vous souhaiteriez le faire, vous pouvez ici modifier le taux de rafraîchissement de l'écran et d'autres propriétés du moniteur pour correspondre à vos besoin. Voir Comment ajuster le taux de rafraîchissement de l'écran pour des détails.
- Sous Windows 2000 ou XP, cliquez sur Fermer.
Ceci ferme la fenêtre Propriétés de BenQ T705 et vous retourne à la fenêtre Propriétés avancée de l'affichage.
Au cas où vous souhaiteriez le faire, vous pouvez ici modifier le taux de rafraîchissement de l'écran et d'autres propriétés du moniteur pour correspondre à vos besoin. Voir Comment ajuster le taux de rafraîchissement de l'écran pour des détails.
- Sous Windows 2000 ou XP, cliquez sur OK ou sous Windows 98 ou ME, cliquez sur Fermer
Ceci ferme la fenêtre Propriétés avancée de l'affichage et vous retourne à la fenêtre Propriétés de l'affichage.
Au cas où vous souhaiteriez le faire, vous pouvez ici modifier la résolution de l'écran (zone et couleur). Voir Comment ajuster la résolution de l'écran pour des détails.
- Cliquez sur OK.
Ceci ferme la fenêtre Propriétés de l'affichage et si vous avez apporté des modifications à la résolution de l'écran, Windows 2000 et XP vous invite à confirmer pour effectuer les modifications et à confirmer de nouveau pour accepter les modifications. Cliquez sur OK et sur Oui respectivement.
En ce qui concerne Windows 98 et ME, il vous sera demandé si vous souhaiter faire les modifications et redémarrer ou ne pas redémarrer. Sélectionnez l'option de redémarrage car cela conduira Windows à charger les nouveaux pilotes pendant le redémarrage.
Comment ajuster la résolution de l'écran
Du fait de la nature de la technologie d'affichage à cristaux liquides (LCD), la résolution de l'image est toujours fixe. La meilleure image possible pour votre T705 est obtenue avec une résolution de 1280 × 1024 . Ceci est appelé la « résolution native » ou résolution maximale, c'est à dire l'image la plus claire. Des résolutions plus faibles sont affichées sur un écran complet via un circuit d'interpolation. Cependant, des défauts se produit avec la résolution interpolée.
Pour tirer le parti de la technologie LCD, il est préférible de selectionner le paramètre de la résolution native à 1280x1024.
- Ouvrez les Propriétés d'affichage et Sélectionnez l'onglet Paramètres.
Vous pouvez ouvrir les Propriétés d'affichage en cliquant du bouton droit sur le bureau et en Sélectionnant Propriétés dans le menu auto. - Utilisez le curseur dans la section 'Zone écran' pour ajuster la résolution de l'écran. Sélectionner une résolution de 1280x1024, puis cliquez sur Appliquer.
- Cliquez sur OK puis sur Oui.
- Fermez la fenetre Propriétés d'affichage.
Comment ajuster le taux de rafraîchissement de l'écran
Il n'est pas nécessaire deCHOISIR le taux de rafraichissement le plus elevé sur un écran LCD, car il n'est pas possible techniquement à un écran LCD de scintiller. Les Seedleurs résultats seront obtenus en utilisant les modes d'usine déjà définis dans votre ordinateur. La section des specifications de ce manuel d'utilisation contient un tableau avec les modes d'usine.
Vous pouvezCHOISIR 60,70 et 75 Hertz,(mais pas 72Hz) pour la résolution native de 1280x1024.
Sous Windows, vous pouvez modifier le taux de rafraîchissement comme suit :
- Double-cliquez sur l'icone Affichage dans le Panneau de configuration.
- Dans la fenêtre Propriétés d'affichage, sélectionnez l'onglet Paramètres et cliquez sur le bouton Avancé.
- Sélectionnez l'onglet Adaptateur et sélectionnez un taux de rafraîchissement approprié pour correspondre à un des modes d'usines applicables listed dans le tableau des specifications.
- Cliquez sur Modifier, OK, puis sur Oui.
- Fermez la fenêtre Propriétés d'affichage.
Comment définir l'optimisation de l'image
La meilleure manière d'obtenir un affichage optimal est d'utiliser la fonction ikey . Appuyez sur la touche « ikey » sur le panneau de commande et le moniteur s'ajuste automatiquement.
Si vous n'etes pas satisfait du résultat, vous pouvez encore ajuster l'image manuellement.
- Executeur le programme de test auto.exe depuis le CD-ROM. C'est la meilleure manière d'observer les modifications possibles. Vous pouvez également utiliser toute autre image, telle que le bureau de votre système d'exploitation. Cependant, il est recommendé d'utiliser auto.exe. Lorsque vous executeur auto.exe., un motif de test sort.
- Appuyez sur « Entrée » sur le panneau de commande pour acceder à l'OSD.
- S'il y a du bruit vertical observé, appuyez sur la touche ou pour sélectionner « Geometry » (Géométrie) et appuyez sur la touche « Entrée ». Puis appuyez sur la touche ou pour sélectionner « Pixel Clock » (Horloge pixel) et appuyez de nouveau sur la touche « Entrée ». Appuyez maintenant sur la touche ou pour ajuster le moniteur jusqu'à la disparition du bruit.
- S'il y a du bruit horizontal observé, appuyez sur la touche ou pour sélectionner « Géométrie » et appuyez sur la touche « Entrée ». Puis appuyez sur la touche ou pour sélectionner « Phase » et appuyez de nouveau sur la touche « Entrée ». Appuyez maintainant sur ou pour ajuster le moniteur jusqu'à la disparition du bruit.
Pour vous assurer que la fonction « iKey» fonctionne bien, vous devez utiliser un de ses modes pris en charge. Si la fonction « iKey » ne fonctionne pas et le message « NON PRESET MODE » (mode non prédéfini), cela signifie que vous n'utilise pas un des modes pris en charge. Veillez définir votre ordinateur pour l'utilisation d'un des modes pris en charge. Vous trouverez une liste des modes pris en charge dans ce manuel.
Réglage du moniteur

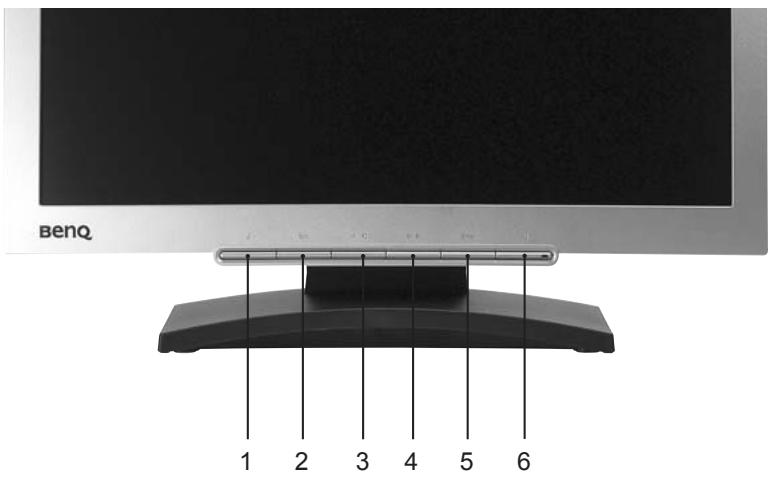

Aperçu du panneau de commande
Le panneau comprend 6 touches: « iKey», « Exit», « Enter », « < » et « >», ainsi qu'une touche de mise sous tension. Ces touches sont décrites ci-dessous.
- « iKey»: permet le réglage automatique de la position verticale, de la phase, de la position horizontale et de la fréquence d'horloge des pixels.
- « Exit » (Quitter) : pour revenir au menu précédent ou quitter l'OSD.
- Touche gauche : réglage vers la gauche et diminution de la valeur d'un paramètre. La touche gauche est une touche de raccourci pour le réglage du contraste.
- Touche droite: réglage vers la croite et augmentation de la valeur d'un paramètre. La touche droite est une touche de raccourci pour le réglage de la luminosité.
- « Enter » (entree) : pour activer l'OSD, acceder à un sous-menu, selectionner une option et confirmer une sélection.
- « Power » (Tension): cette touche permet demettre en marche ou d'arrête le moniteur.
Mode Raccourci
Raccourcis pour le réglage de la luminosité et du contraste
Appuyez sur pour acceder au menu Luminosite, appuyez sur la touche ou pour régler la luminosite, puis appuyez sur « Exit » (Quitter) pour quitter l'OSD.
Appuyez sur ↓ pour acceder au menu
Contraste, appuyez sur la touche ↓ ou ↑ pour régler le contraste, puis appuyez sur « Exit » (Quitter) pour quitter l'OSD.
Mode Menu Principal
Fonctions de contrôle disponibles dans le Menu principal

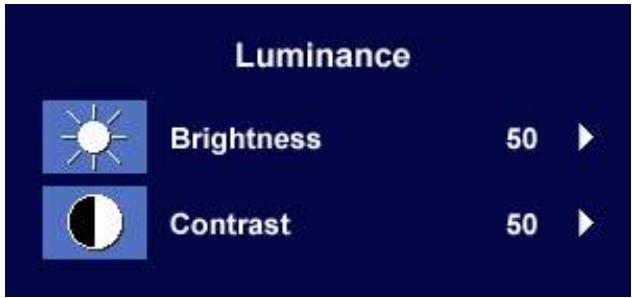

Menu principal
Appuyez sur la touche ou pour régler la Luminosite, puis sur « Exit » (Quitter) pour revenir au menu précédent.

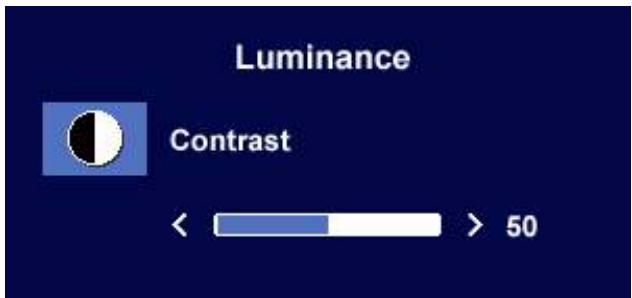

Appuyez sur la touche ou pour régler le Contraste, puis sur « Exit » (Quitter) pour revenir au menu précédent.

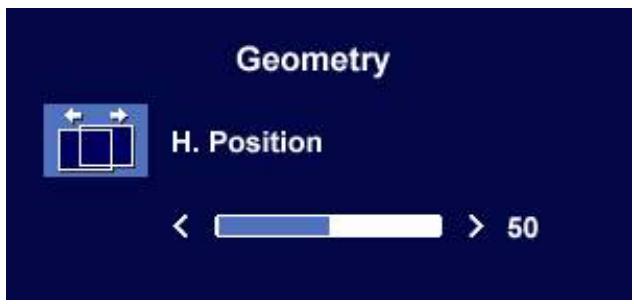

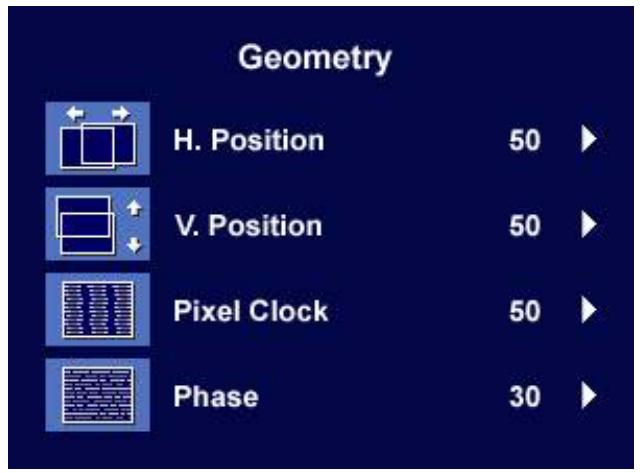

Appuyez sur la touche ou pour régler la Position horizontale, puis sur « Exit » (Quitter) pour revenir au menu précédent.

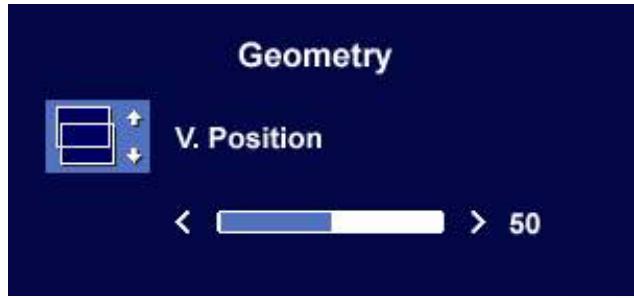

Appuyez sur la touche ou pour régler la Position verticale, puis sur « Exit » (Quitter) pour revenir au menu précédent.
Appuyez sur la touche ou pour régler la Fréquence d'horloge, puis sur « Exit » (Quitter) pour revenir au menu précédent.
Appuyez sur la touche ou pour régler la Phase, puis sur « Exit » (Quitter) pour revenir au menu précédent.

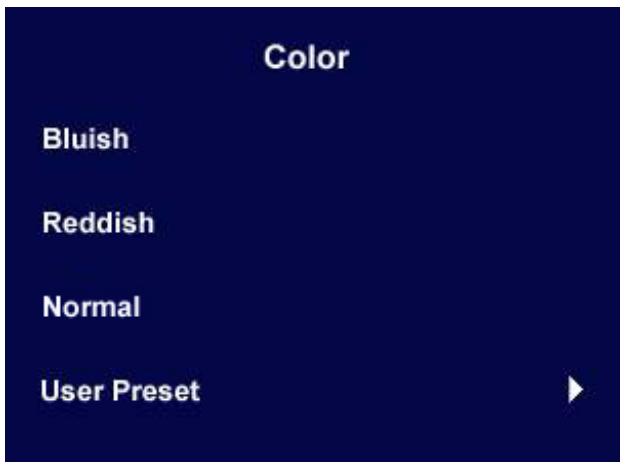

Rougeâtre - applique une teinte chaude à l'image et est prédéfini à l'usine à la couleur blanche standard de l'impression de la presse.
Bleuatre - applique une teinte froide à l'image et est prédéfini à l'usine à la couleur blanche standard de l'industrie informatique.
Normal - permet à la vente et aux photos d'être affichées avec des couleurs naturelles. C'est laiste couleur par défaut de l'usine.

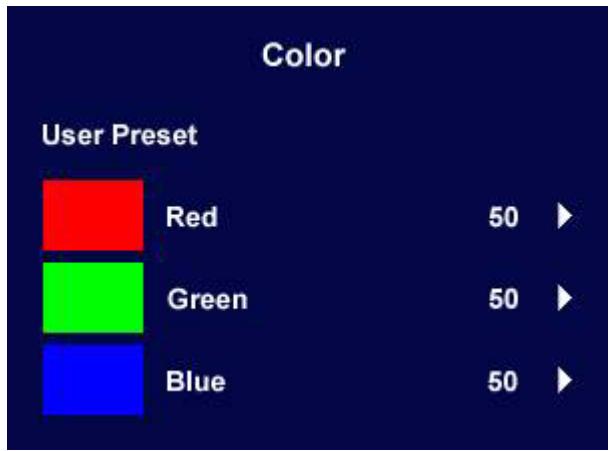

Utilisateur
Ceci permet de personnaliser la teinte des couleurs de l'image pour répondre à vos désirs. Le mélange des couleurs primaires Rouge, Vert et Bleu peut être modifié pour changer la teinte des couleurs de l'image. Le paramètre de départ par défaut est 50. La diminution d'une ou de plusieurs des couleurs réduit leur influence respective sur la teinte des couleurs de l'image. P'ex. si vous réduisez le niveau de Bleu de l'image, elle va graduallement prendre une teinte jaunâtre. Si vous réduisez le Vert, l'image prendra une teinte magenta.
Pour réinitialiser les valeurs par défaut, voir le Sous-menu Rappel pour des détails.

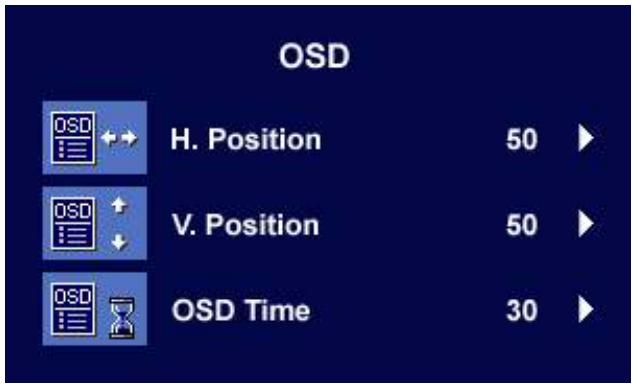

Appuyez sur la touche ou pour régler la Position horizontale de l'OSD, puis sur « Exit » (Quitter) pour revenir au menu précédent.

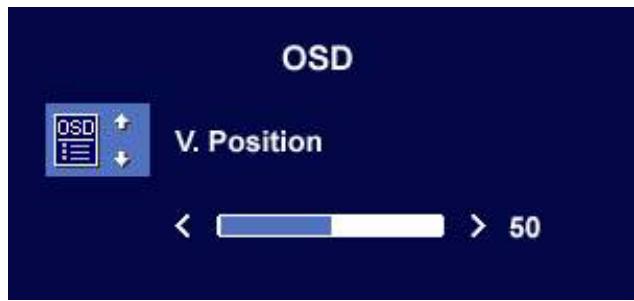

Appuyez sur la touche ou pour régler la Position verticale de l'OSD, puis sur « Exit » (Quitter) pour revenir au menu précédent.

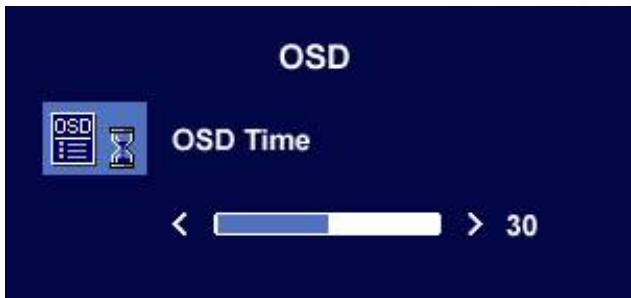

Appuyez sur la touche ou pour régler la durée d'affichage de l'OSD, puis sur « Exit » (Quitter) pour revenir au menu précédent.

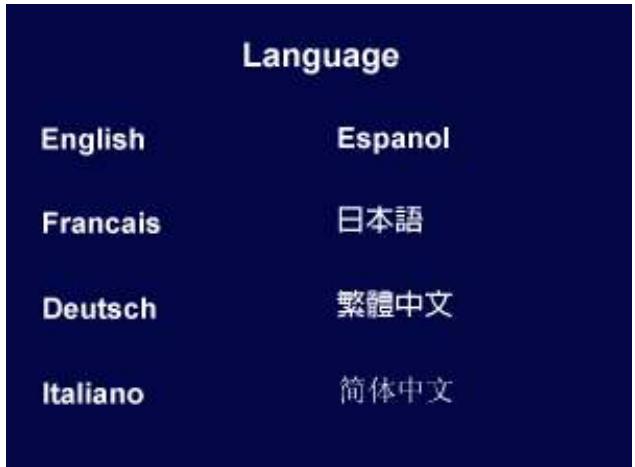

Sous-menu Langues
Appuyez sur les touches ou pour selectionner une langue dans la laquelle les menus OSD seront affichés.
Appuyez sur la touche « Exit » (Quitter) pour returner au menu précédent.

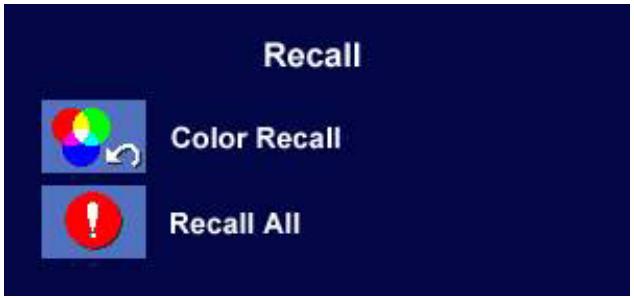

Appuyez sur la touche ou pour sélectionner Paramètres de couleur, puis rappelez les réglages d'usine en appuyant sur « Enter » (Entrée) ou appuyez sur « Exit » (Quitter) pour revenir au menu précédent.

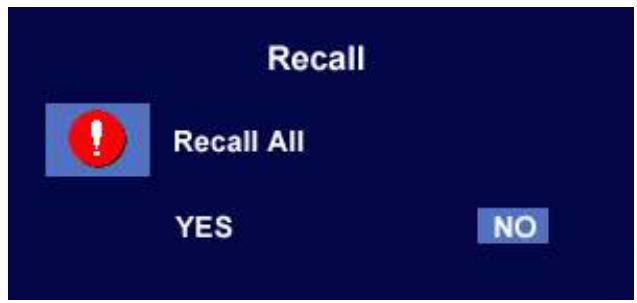

Appuyez sur la touche ou pour selectionner Tous les paramètres, puis rappelez les réglages d'usine en appuyant sur « Enter » (Entrée) ou appuyez sur « Exit » (Quitter) pour revenir au menu précédent.
Miscellaneous
Sharpness
1
Display Information
Netteté :
Appuyez sur la touche ou pour régler la Nettété.
Miscellaneous
Sharpness
Sharp 1 2 3 4 5 Soft
Informations concernant l'image.
Miscellaneous
Display Information
1024 x 768 @ 60 Hz
Dépannage
Foire aux questions (FAQ)
② L'image est floue :
Reportez-vous aux instructions de la section Comment ajuster la résolution de l'écran pour sélectionner la résolution et la fréquence de rafraîchissement appropriées.
Utilisez-vous un cable d'extension VGA?
Effectuez un test après avoir retire le cable d'extension. L'image est-elle a prisent correctement mise au point? Si ce n'est pas le cas, optimisez l'image en suivant les instructions de la section Comment ajuster le taux de rafraîchissement de l'écran. Lorsqu'on utilise un cable d'extension, il est normal que l'image puisse partager un certain flou dû à des pertes lors du trajet du signal dans le cable. Vous pouvez réduire ces pertes en employant un cable d'extension doté d'une(Meilleure conductivité ou un amplificateur intégré.
L'imagen'est-elleflouqua'une résolutioninférieurea laresolutionnative(maximale)?
Reportez-vous à la section Comment ajuster la résolution de l'écran. Sélectionnez la résolution native.
② Des erreurs de pixels sont visibles :
Certsaints ples are toudours noirs, un ou plusieurs pixels sont tous blancs, un ou plusieurs pixels sont tous rouges, verts, bleus ou d'une autre couleur.
Nettoyez l'écran LCD.
- Mettez sous tension fais hors tension.
- Il s'agit de pixels qui restent allumés ou étèints en permanence, c'est un défaut naturel se produit dans la technologie LCD.
⑦ Les couleurs de l'image ne sont pas correctes.
L'image présente une teinte jaunètre, bleutée ou rosée.
Sur le monieur, appuyez sur la touche « Enter » (Entrée), puis sur la touche ↓ ou ↑ pour aller à l'icone « Rappel ». Ensuite, appuyez sur la touche « Enter » (Entrée) pour acceder au sous-menù « Rappel ». Appuyez sur la touche ↓ ou ↑ pour sélectionner « Paramètres de couleur ». Dans le sous-menù « Paramètres de couleurs », Sélectionnéz « Oui », puis appuyez sur la touche « Enter » (Entrée) pour rappeler les paramètres d'usine. Si l'image n'est toujours pas correcte et que la couleur de l'OSD est elle aussi anormale, l'une des trois couleurs primaires est absente du signal d'entrée. Vérifiez alors les connecteurs du cable de signal. Si vous constatéz qu'une broche est piée ou cassée, contactez votre revendeur.
? Aucune image n'est visible :
Le témoin de l'écran est-il de couleur verte?
Si le témoin LED est allumé en vert et que le message « Hors de portée » s'affiche à l'écran, cela signifie que vous utilisez un mode d'affichage non pris en charge par le moniteur. Changez alors le paramétrage en sélectionnant un mode d'affichage admis. Reportez-vous à la section « Modes de fonctionnement admis »
⑦ Le témoin de l'écran est-il de couleur orange?
Si le témoin LED est allumé en orange, le mode d'économie d'énergie est actif. Appuyez sur n'importe qu'elle touche du clavier ou déplacez la souris. Si cette action ne résout pas le problème,
verifiez les connecteurs du cable de signal. Si vous constatiez qu'une broche est piée ou cassée, contactez votre revendeur.
⑦ Le témoin de l'écran est-il éteint?
Contrôlez la prise secteur, l'alimentation électrique externe et l'interrupteur de mise sous tension.
⑦ L'image est deformede, clignote ou scintille:
Reportez-vous aux instructions de la section Comment ajuster la résolution de l'écran pour sélectionner la résolution et la fréquence de rafraîchissement appropriées.
⑦ L'imagestédéplacédansunedirectiondéterminée:
Reportez-vous aux instructions de la section Comment ajuster la résolution de l'écran pour sélectionner la résolution et la fréquence de rafraîchissement appropriées.
Pour plus d'aide
Si vous ne parvenez pas à résoudre vos problèmes en suivant les instructions de ce manuel, contactez votre revendeur ou envoyez-nous un courrier électronique à l'adresse suivante : Support@BenQ.com
| Données en entrée | ||||
| Résolution | Fréquence horizontalé (KHz) | Fréquence verticalé (Hz) | Fréquence d'horloge des pixels (MHz) | Commentaire |
| 640x350 | 31.47(P) | 70.08(N) | 25.17 | DOS |
| 720x400 | 31.47(N) | 70.08(P) | 28.32 | DOS |
| 640x480 | 31.47(N) | 60.00(N) | 25.18 | DOS |
| 640x480 | 35.00(N) | 67.00(N) | 30.24 | Macintosh |
| 640x480 | 37.86(N) | 72.80(N) | 31.50 | VESA |
| 640x480 | 37.50(N) | 75.00(N) | 31.50 | VESA |
| 800x600 | 35.16(P) | 56.25(P) | 36.00 | VESA |
| 800x600 | 37.88(P) | 60.32(P) | 40.00 | VESA |
| 800x600 | 48.08(P) | 72.19(P) | 50.00 | VESA |
| 800x600 | 46.87(P) | 75.00(P) | 49.50 | VESA |
| 832x624 | 49.72(N) | 74.55(N) | 57.29 | Macintosh |
| 1024x768 | 48.36(N) | 60.00(N) | 65.00 | VESA |
| 1024x768 | 56.48(N) | 70.10(N) | 75.00 | VESA |
| 1024x768 | 60.02(P) | 75.00(P) | 78.75 | VESA |
| 1152x864 | 67.50(P) | 75.00(P) | 108.00 | VESA |
| 1152x870 | 68.68(N) | 75.06(N) | 100.00 | Macintosh |
| 1152x900 | 61.80(N) | 66.00(N) | 94.50 | SUN 66 |
| 1152x900 | 71.81(N) | 76.14(N) | 108.00 | SUN |
| 1280x1024 | 64.00(P) | 60.00(P) | 108.00 | VESA |
| 1280x1024 | 75.83(N) | 71.53(N) | 128.00 | IBMI |
| 1280x1024 | 80.00(P) | 75.00(P) | 135.00 | VESA |
| 1280x1024 | 81.18(N) | 76.16(N) | 135.09 | SPARC2 |
- Les modes qui ne figurent pas au tableau ci-dessus ne sont peut-être pas adress. Pour obtenir une image optimale, il est conseilé de selectionner un mode figurant au tableau.
- Vous dispose de 22 modes compatibles avec Windows.
- L' image peut disparaître ou se brouiller à la suite de différences de fréquence de signal lorsque vous utilisez une carte VGA non conforme aux normes habituelles. Il ne s'agit toutefois pas d'une erreur. Vous pouvez résoudre ce problème en modifiant un réglage automatique ou en modifiant manuellement le réglage de phase et de fréquence des pixels dans le menu « Géométrie »
- Si vous éteignez le moniteur, des lignes d'interfERENCE peuvent apparaître sur l'écran. Ceci est tout à fait normal.
- Pour prolonger la longévité de l'appareil, il est conseillé d'employer la fonction d'économie d'énergie de l'ordinateur.
BenQ T705
| Modèle | T705 |
| Type d'écran | 17 pouces, actif, TFT |
| Diagonale visible | 43,2 cm |
| Résolution native (maximale) | 1280 x 1024 |
| Fréquence de ligne | Moniteur multifréquences de 30 - 83 kHz |
| Fréquence d'image | 56 - 76 Hz modes dans cette plage de valeurs |
| Contrôles de l'image | Numérique, technologie OSD Ecran, fonction iKey (fonction de réglage automatique de l'image) |
| Contrôles | bouton de mise sous tension, 5 boutons, touche iKey |
| Fonctions | Contraste, luminosité, position horizontal et verticale position de l'image, phase, fréquence d'horloge des pixels, équilibre des couleurs, palette de couleurs,CHOSE, CHOSE, CHOSE, CHOSE, CHOSE, CHOSE, CHOSE, CHOSE, CHOSE, CHOSE, CHOSE, CHOSE, CHOSE, CHOSE, CHOSE, CHOSE, CHOSE, CHOSE, CHOSE, CHOSE, CHOSE, CHOSE, CHOSE, CHOSE, CHOSE, CHOSE, CHOSE, CHOSE, CHOSE, CHOSE, CHOSE, CHOSE, CHOSE, CHOSE, CHOse, CHOSE, CHOSE, CHOSE, CHOSE, CHOSE, CHOSE, CHOSE, CHOSE, CHOSE, CHOSE, CHOSE, CHOSE, CHOSE, CHOSE, CHOSE, CHOSE, CHOSE, CHOSE, CHOSE, CHOSE, CHOSE, CHOSE, CHOSE, CHOSE, CHOSE, CHOSE, CHOSE, CHOSE, CHOSE, CHOSE, CHOSE, CHOSE, CHOSE |
| Gestion de l'énergie max. consommation d'énergie Mode d'économie d'énergie | VESA DPMS, EPA 40 Watts < 1 Watt This product comply with ENERGY STAR® Program Requirements Computer Monitors. Version 4.0 |
| Signal d'entrée Synchronisation | RVB analogue 0,7 Vpp/75 Ohm positif TTL séparé, TTL composite Câble mini D-sub 15 broches |
| Température (fonctionnement) | 0°C - 40°C |
| Humidité ambiente (fonctionnement) | 10 % - 90 % |
| Certifications | TCO 03, TÜV/Ergonomics, TÜV/ GS, FCC Class B, ISO 13406-2, VCCI, CB Report, CE, C-Tick, BSMI, Fimko, GOST, CSAus, CCC |
| Tension en fonctionnement | Alimentation électrique à commutation automatique, 90 - 264 V, 47 - 63 Hz |
| Dimensions (H x L x P) | 362 x 378 x 135 mm |
| Poids | 3,8 kg |
