| Type de produit | Écran LCD 17 pouces |
| Marque | BenQ |
| Modèle | FP73E |
| Technologie d'affichage | TFT actif |
| Diagonale | 432 mm (17 pouces) |
| Résolution native | 1280 × 1024 |
| Couleurs | 16,2 millions |
| Luminosité | 300 cd/m² |
| Contraste | 500:1 |
| Temps de réponse | 8 ms |
| Angle de vision (haut/bas) | 140° / 130° (rapport 10:1) |
| Fréquence horizontale | 31 - 81 kHz |
| Fréquence verticale | 56 - 76 Hz |
| Entrées vidéo | D-Sub (analogique), DVI-D (numérique optionnel) |
| Haut-parleurs intégrés | 2 × 1 W |
| Consommation électrique (max) | 45 W |
| Consommation en veille | < 1 W |
| Alimentation | 100 - 260 V, 50/60 Hz automatique |
| Poids | 6,2 kg |
| Dimensions (H × L × P) | 416,1 × 371,6 × 222 mm |
| Réglages | Inclinaison -5° à +20°, pivotement 180°/180°, hauteur 72 mm |
| Fonctions OSD | Contraste, luminosité, position, phase, horloge pixel, couleur, langue, verrouillage |
| Entretien | Débrancher avant nettoyage, utiliser un chiffon non pelucheux, pas de liquide ou aérosol |
| Sécurité | Ne pas ouvrir le boîtier ; contacter un technicien qualifié |
| Certifications | TCO 03, TÜV/GS, FCC B, CE, etc. |
FOIRE AUX QUESTIONS - FP73E BENQ
Questions des utilisateurs sur FP73E BENQ
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre écran de ordinateur au format PDF gratuitement ! Retrouvez votre notice FP73E - BENQ et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil FP73E de la marque BENQ.
MODE D'EMPLOI FP73E BENQ
Moniteur couleur LCD
Panneau LCD (17,0")
Manuel de l'utilisateur
Bienvenue
Copyright © 2006 BenQ Corporation. Tous droits réservés. Aucune partie de cette publication ne peut être reproduite, transmise, transcrivie, stockée sur un système d'archivage ou traduite dans une langue ou un langage informatique, sous aucune forme ou par aucun moyen électronique, mécanique, magnétique, optique, chimique, manuel ou autre, sans l'autorisation écrite préalable de BenQ Corporation.
Limitation de responsabilité
BenQ Corporation n'assure aucune représentation ou garantie, express ou implicite, quant au contenu de cette publication et refuse en particulier toute garantie, aptitude à la commercialisation ou adéquation à un usage particulier. Par ailleurs, BenQ Corporation se réserve le droit de réviser cette publication et d'apporter de temps à autre des modifications au contenu de la présente publication sans obligation de préavis envers quiconque.
Sécurité de l'alimentation électrique
- L'adaptateur CA isole l'équipement de l'alimentation CA.
- Le câble d'alimentation permet de mettre hors tension le matériel qui peut être branché. Placez votre câble près d'une prise électrique facilement accessible.
- Vous devez respecter le type d'alimentation indiqué sur l'étiquette de repérage. Si vous ne connaissez pas le type d'alimentation auquel vous êtes raccordé, contactez votre revendeur ou votre compagnie d'électricité.
Entretien et nettoyage
- Nettoyage Débranchez toujours la prise du moniteur avant de le nettoyer. Nettoyez la surface du moniteur LCD avec un tissu non pelucheux et non abrasif. Ne pas utiliser de liquide, d'aerosol ou de nettoyant pour vitres.
- Les orifices et les ouvertures situés au-dessus et à l'arrière du boîtier sont prévus pour la ventilation. Ils ne doivent jamais être bloqués ou obstrués. Ce produit ne doit jamais être placé près ou au-dessus d'un radiateur ou de toute autre source de chaleur, et il ne doit pas être placé dans un espace clos sauf si un système de ventilation ajusté est en place.
- N'introduisez aucun objet, ne renversez aucun liquide dans l'appareil.
Entretien
- N'essayez pas de réparer par vous-même ce moniteur ; en l'ouvrant ou en enlevant le couvercle, vous vous exposez notamment à des risques d'électrocution. En cas de mauvaise utilisation comme décrit ci-dessus ou d'accident tel qu'une chute ou un choc, contactez un technicien de service qualifié.
Sommaire
Pour commencer4Présentation du moniteur6
Vue avant 6 Vue arrière 6
Installation matérielle du moniteur 7
Réglage de l'angle de vision 10 Stockage du moniteur 10
Tirer pleinement profit de votre moniteur BenQ 11
Installation du moniteur sur un nouvel ordinateur 12 Mise à niveau du moniteur sur un ordinateur existant 13 Comment lancer l'Assistant Mise à jour de pilote de périphérique de Windows 14 Comment terminer l'Assistant Mise à jour de pilote de périphérique de Windows 15
Comment ajuster la résolution de l'écran 17 Sous Windows, vous pouvez modifier la résolution de l'image comme suit :....17 Comment ajuster le taux de rafraîchissement de l'écran 18 Sous Windows, vous pouvez modifier le taux de rafraîchissement comme suit :.18 Optimisation de l'image 19 Comment ajuster votre moniteur 20

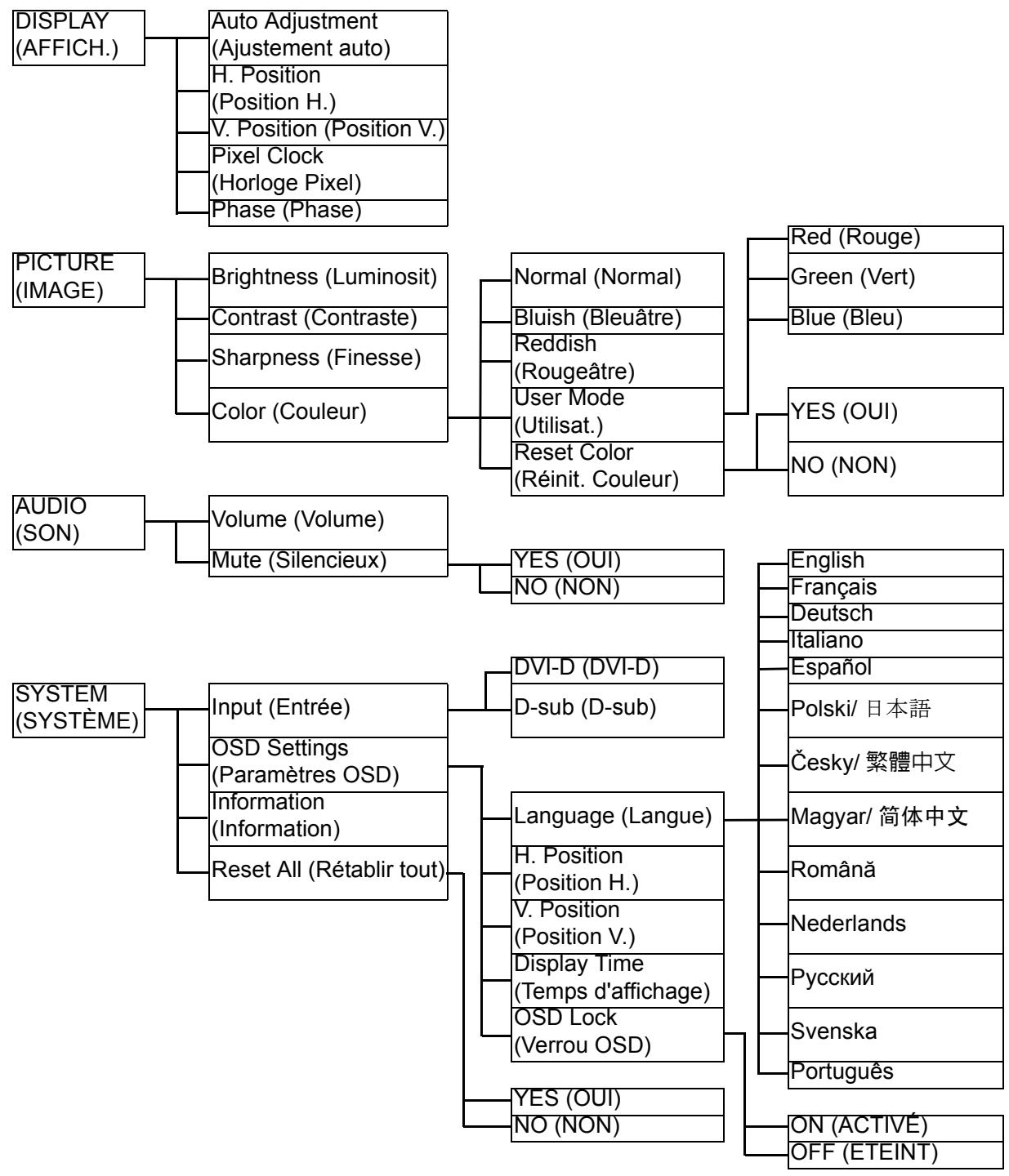

Le panneau de commande 20 Structure du menu OSD 21 Mode touche spéciale 22 Mode du menu principal 23
Dépannage 32
Foire aux questions (FAQ) 32 Pour plus d'aide 33
Synchronisations du PC prises en charge 34
Spécifications 35
1. Pour commencer
Lorsque vous déballez le produit, vérifiez que vous disposez des éléments suivants. Si certains éléments manquent ou sont endommagés, contactez immédiatement le revendeur auprès duquel vous avez acheté votre moniteur.
| Moniteur à cristaux liquides BenQ | |
| Guide de démarrage rapide | |
| CD-ROM | |
| Cordon d'alimentation | |
| Câble d'interface D-sub | |
| Câble des signaux: DVI-D (en option) |
Cable audio
Envisagez la possibilité de conserver le carton et l'emballage pour une utilisation ultérieure lorsque vous pourriez avoir à transporter le moniteur. La garniture en mousse formatée est idéale pour la protection du moniteur pendant le transport.
2. Présentation du moniteur

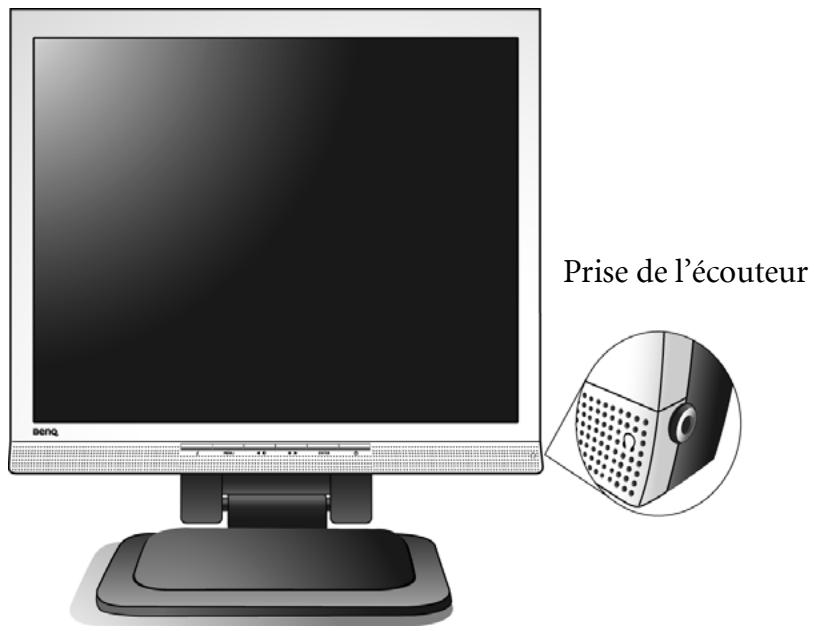

Vue avant

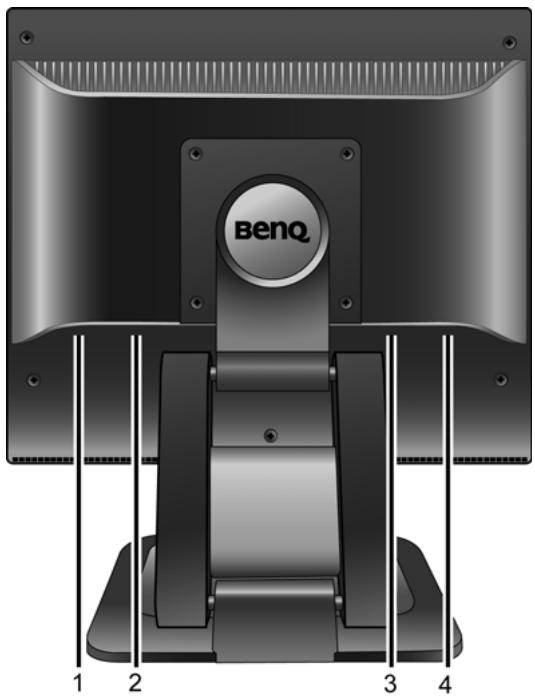

Vue arrière
- Prise pour câble audio
- Prise jack d'alimentation en courant alternatif
- Prise d'entrée DVI-D
- Prise d'entrée DVI-D
3. Installation matérielle du moniteur
Si l'ordinateur est sous tension, vous devez le mettre hors tension avant de continuer. Ne branchez pas et ne mettez pas le moniteur sous tension avant d'y être invité.

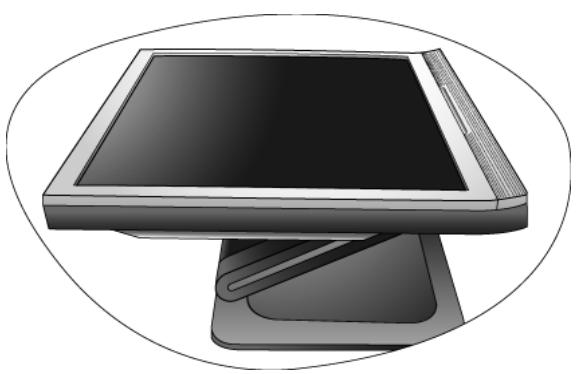

- Déballez le moniteur et placez-le sur le bureau comme illustré avant de couper le lien de maintien.

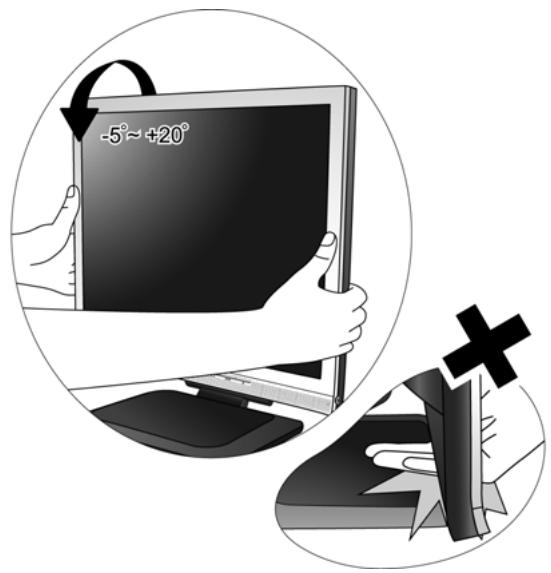

Veuillez procéder avec soin pour éviter d'endommager le moniteur. Si la surface de l'écran est placée sur un objet tel qu'une agrafeuse ou une souris, cela fêlera le verre ou endommagera la surface du LCD, annulant votre garantie. Si vous faites glisser ou frotter le moniteur sur votre bureau, cela rayera ou endommagera les contrôles et la coque du moniteur.
Protégez le moniteur et l'écran en libérant une zone plane dégagée sur votre bureau et en plaçant quelque chose de doux comme le sac d'emballage du moniteur sur le bureau pour matelassage.
- Réglez l'angle de vision.

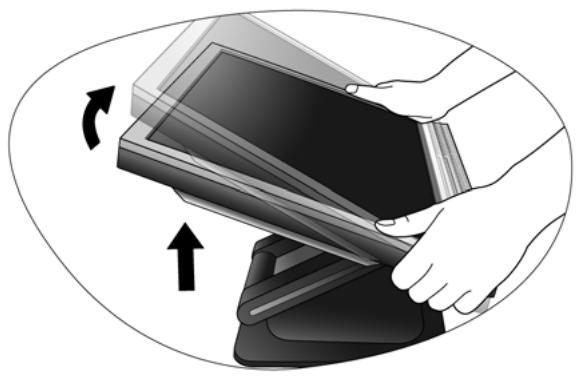

Soulevez l'écran vers le haut, puis tirez l'écran vers l'avant jusqu'à entendre un son de clic.
Pour plus d'informations sur le réglage de l'angle de vision, reportez-vous à « Réglage de l'angle de vision » à la page 11.
Le moniteur doit être positionné et l'angle de l'écran réglé de manière à minimiser les réflexions indésirables d'autres sources lumineuses.
- Connectez le câble vidéo de l'ordinateur.
Connectez le câble vidéo de l'ordinateur. N'utilisez pas à la fois le câble DVI-D et le câble D-Sub sur le même ordinateur. Le seul cas dans lequel les deux câbles peuvent être utilisés est s'ils sont connectés à deux ordinateurs différents avec les systèmes vidéo appropriés.

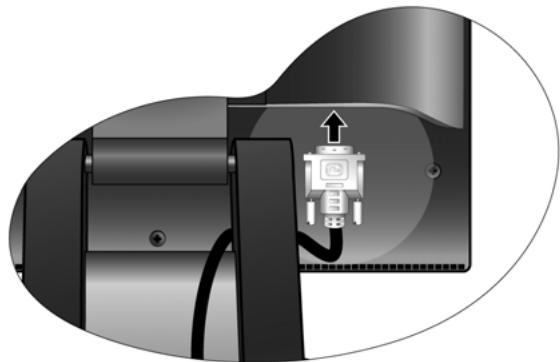

Connectez une extrémité du cable DVI-D à la prise DVI-D du moniteur et l'autre extrémité du port DVI-D sur votre ordinateur. (en option)
Le format DVI-D est utilisé pour la connexion
numérique directe entre la source vidéo et les moniteurs LCD ou les projecteurs numériques. Les signaux vidéo numérique produisent une image de qualité supérieure aux signaux vidéo analogiques.

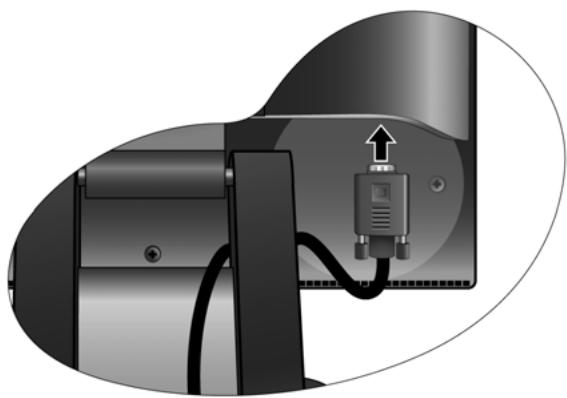

Connectez la prise du câble sous-D (à l'extrémité sans filtre ferrite) à la prise sous-D du moniteur. Connectez l'autre prise du câble sous-D (à l'extrémité avec filtre ferrite) à la prise vidéo sous-D de l'ordinateur.
Serrez toutes les vis à main pour éviter aux prises de se détacher accidentellement pendant l'utilisation.

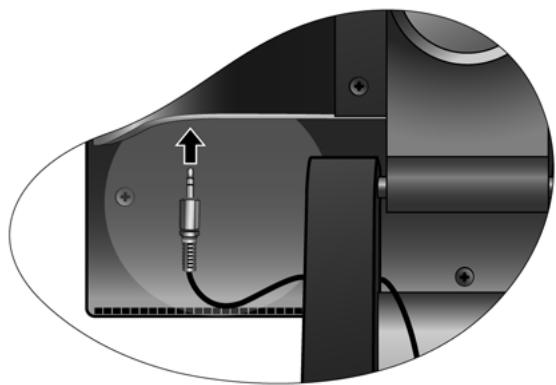

- Connexion du câble audio.
Connectez le câble audio entre la prise sur l'arrière du moniteur et la prise audio de votre ordinateur.

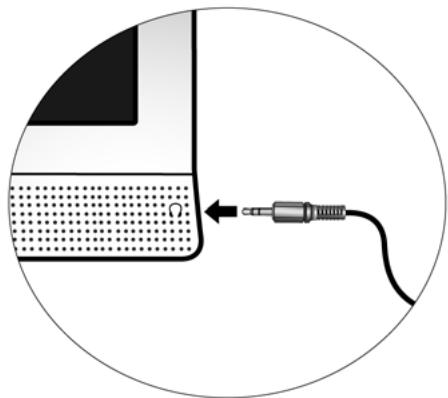

Si vous le souhaitez, vous pouvez connecter des écouteurs à la prise écouteurs située sur le côté du moniteur.
Soit Ou
- Connectez le câble d'alimentation au moniteur.

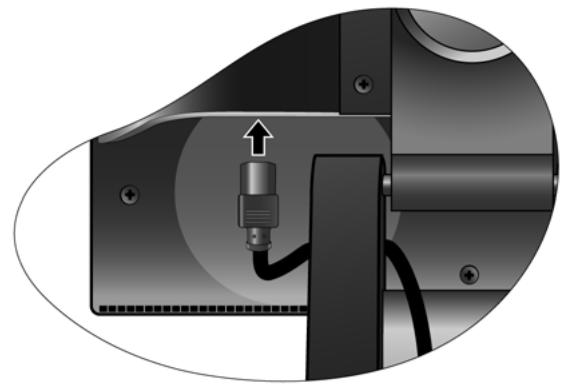

Branchez une extrémité du cordon d'alimentation dans la prise marquée « POWER IN » sur l'arête du moniteur. Ne connectez pas tout de suite l'autre extrémité à une prise secteur.
- Branchez le câble d'alimentation sur une prise murale et appuyez sur Alimentation sur le moniteur.

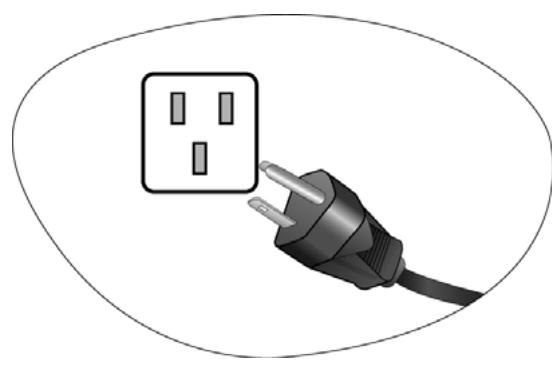

Branchez l'autre extrémité du cordon d'alimentation à une prise et branchez-le.

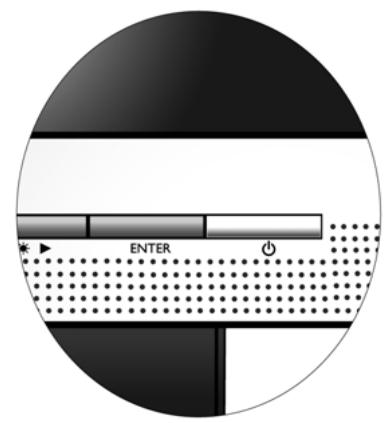

Mettez le moniteur sous tension en appuyant sur le bouton d'alimentation sur l'avant du moniteur.
Mettez l'ordinateur également sous tension et suivez les instructions de la section 4 : Tirer pleinement profit de votre moniteur BenQ pour installer le logiciel du moniteur.
Réglage de l'angle de vision

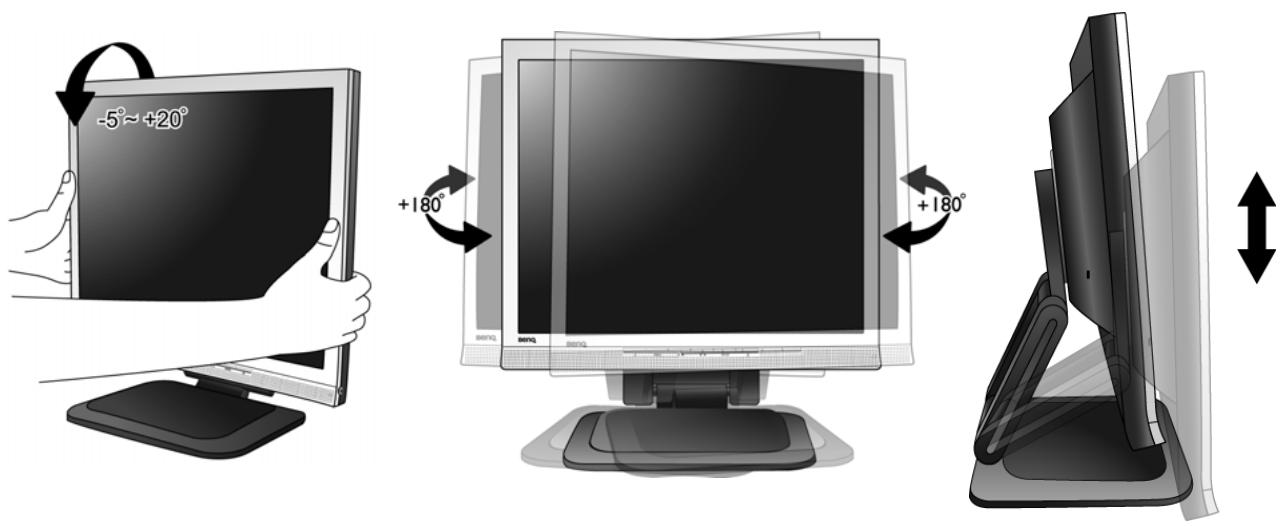

Vous pouvez positionner l'écran à l'angle désiré avec une inclinaison du moniteur de -5° à +20°, un pivotement du moniteur de et une hauteur du moniteur de 72mm.
Stockage du moniteur
Si vous nevez stocker l'écran pendant une longue période, débranchez-le du secteur et déconnectez tous les cables avant d'exécuter toute autre action. Il est recommandé de ranger l'écran dans son emballage d'origine.
Pour emballer l'écran

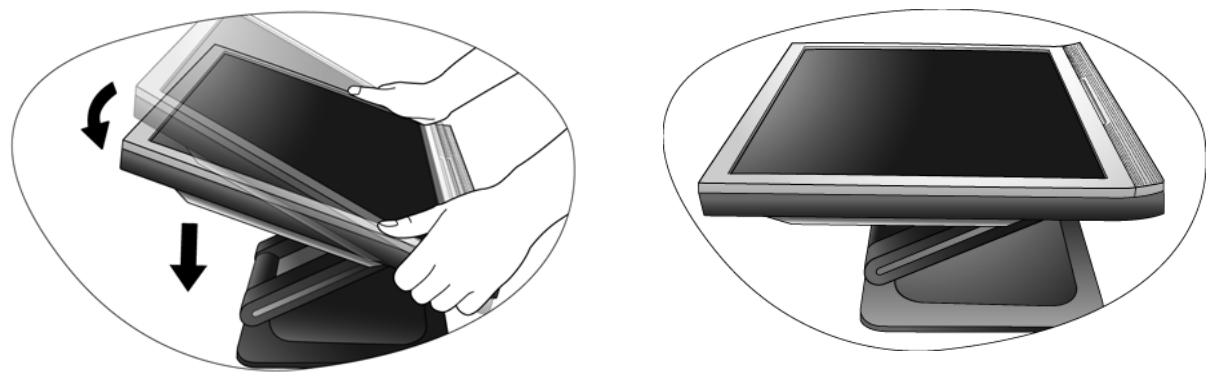

Saisissez la base de l'écran avec la main gauche et basculez doucement l'écran vers l'arrière avec la main droite pour l'amener sur le second point de verrouillage. Appuyez ensuite sur l'écran pour l'amener dans sa position, comme indiqué.
4. Tirer pleinement profit de votre moniteur benq
Pour tirer le meilleur parti de votre nouvel écran LCD couleur BenQ, installez le logiciel pilote personnelisé du moniteur LCD BenQ comme fourni sur le CD-ROM du moniteur LCD BenQ.
Les circonstances de connexion et d'installation de votre moniteur LCD BenQ détermine la procédure à suivre pour installer correctement le logiciel pilote personnelisé du moniteur LCD BenQ. Les circonstances dépendent de la version de Microsoft Windows utilisée et de si vous connectez le moniteur et installez le logiciel sur un nouvel ordinateur (sans logiciel pilote de moniteur existant), ou si vous mettez à jour une installation existante (avec un logiciel pilote déjà existant) avec un nouvel ordinateur.
Dans les deux cas cependant, lors de la première mise sous tension de votre ordinateur (après avoir connecté le moniteur à votre ordinateur), Windows reconnaît automatiquement le nouveau (ou différent) matériel, et lance son assistant Nouveau matériel détecté.
Suivez les instructions de l'assistant jusqu'à ce qu'il vous demande de sélectionner un modèle de moniteur. À ce moment, cliquez sur le bouton Disque fourni, insérez le CD-ROM du moniteur LCD BenQ et sélectionnez le modèle de moniteur approprié. Des détails complémentaires et des instructions étape par étape pour les deux installations, automatique (nouveau) ou mise à niveau (existant) suivent. Voir:
- Installation du moniteur sur un nouvel ordinateur à la page 13
- Mise à niveau du moniteur sur un ordinateur existant à la page 14
Si un nom d'utilisateur et un mot de passe sont nécessaires pour vous connecter à votre ordinateur Windows, vous devez vous connecter comme Administrateur ou comme membre de groupe d'Administrateurs pour installer le logiciel pilote du moniteur. De plus, si votre ordinateur est connecté à un réseau qui a des exigences d'accès de sécurité, les paramètres de stratégie du réseau peuvent vous empêcher d'installer le logiciel sur votre ordinateur.
Installation du moniteur sur un nouvel ordinateur
Cette instruction donne la procédure en détail pour la sélection et l'installation du logiciel pilote personnalisé du moniteur LCD BenQ sur un nouvel ordinateur avec lequel un pilote de moniteur n'a jamais été installé. Cette instruction n'est appropriée que pour un ordinateur qui n'a jamais été utilisé et pour lequel le moniteur LCD BenQ est le tout premier moniteur à y être connecté.
Si vous ajoutez le moniteur LCD BenQ à un ordinateur existant auquel un autre moniteur a déjà été connecté (et qui a un pilote de moniteur installé), ne suivez pas ces instructions. Suivez au contraire les instructions suivantes de la Mise à niveau du moniteur sur un ordinateur existant.
- Suivez les instructions de la section 3 : Installation matérielle du moniteur. Lorsque Windows (2000 ou plus récent) démarre, il détecte automatiquement le nouveau moniteur et lance l'assistant Nouveau matériel détecté. Suivez les invites jusqu'à l'affichage de l'option pour Installer les pilotes de périphérique matériel.
- Insérez le CD-ROM du moniteur LCD BenQ dans un lecteur CD de l'ordinateur.
- Sélectionnez la case à cocher Rechercher un pilote approprié pour mon périphérique et cliquez sur Suivant.
- Sélectionnez la case à cocher Lecteurs de CD-ROM (déselectionnez toutes les autres) et cliquez sur Suivant.
- Vérifiez pour confirmer que l'assistant a sélectionné le nom approprié de votre moniteur : « BenQ FP73E » et cliquez sur Suivant.
- Cliquez sur Terminer.
- Redémarrez l'ordinateur.
Mise à niveau du moniteur sur un ordinateur existant
Cette instruction donne la procédure en détail pour la mise à jour manuelle du logiciel pilote du moniteur existant sur votre ordinateur Microsoft Windows. Il est testé actuellement compatible (et recommandé seulement) pour les systèmes d'exploitation Windows 2000 et Windows XP. Il est possible qu'il fonctionne parfaitement avec d'autres versions de Windows, cependant au moment où ce manuel est écrit, BenQ n'a effectué aucun test de ces pilotes sur d'autres versions de Windows et ne peut pas garantir son fonctionnement sur ces systèmes.
L'installation du logiciel pilote du moniteur nécessite l'installation du fichier information approprié (.inf) sur le CD-ROM du moniteur LCD BenQ pour le modèle de moniteur particulier que vous avez connecté, puis de laisser Windows installer les fichiers pilote du correspondant depuis le CD. Il est seulement nécessaire de le diriger dans la bonne direction. Windows a un Assistant Mise à jour de pilote de périphérique pour automatiser la tâche et vous guider dans la sélection du fichier et le processus d'installation.
Comment lancer l'assistant mise à jour de pilote de périphérique de windows.
- Ouvrez les Propriétés d'affichage.
Le raccourci le plus proche pour Propriétés d'affichage est via le bureau de Windows.
Cliquez du bouton droit sur le bureau et sélectionnez Propriétés dans le menu contextuel.
Par ailleurs, le menu de Windows pour Propriétés d'affichage est situé dans le Panneau de configuration.
Le menu de différentes versions de Windows a de Panneau de configuration est dans différents endroits.
Dans les versions Windows 2000, le Panneau de configuration est situé au-dessous de l'objet de menu Paramètres. Cliquez sur Démarrer | Paramètres | Panneau de configuration | Affichage.
Dans la version Windows XP, le Panneau de configuration est situé directement au-dessous de l'élément de menu principal Démarrer. Les options de menu affichées dépendent du type de vue sélectionné pour votre système.
- Dans la vue Classique, cliquez sur Démarrer | Panneau de configuration | Affichage.
- Dans la vue Catégorie, cliquez sur Démarrer | Panneau de configuration | Apparence et thèmes | Modifier la résolution de l'écran.
La fenêtre Propriétés d'affichage s'affiche.
- Cliquez sur l'onglet Paramètres et sur le bouton Avancé.
La fenêtre Propriétés avancées de l'affichage s'affiche.
- Dans Windows 2000 et XP, cliquez sur l'onglet Moniteur et sur le bouton Propriétés.
La fenêtre Propriétés du moniteur s'affiche.
Dans Windows 2000 et XP, cliquez sur l'onglet Pilote et sur le bouton Mettre à jour le pilote. L'Assistant Mise à jour de pilote de périphérique s'affiche.
Voir Comment terminer l'Assistant Mise à jour de pilote de périphérique de Windows.
Comment terminer l'assistant mise à jour de pilote de périphérique de windows.
- Chargez le CD-ROM du moniteur LCD BenQ fourni avec votre moniteur.
Insérez le CD-ROM dans un lecteur CD de l'ordinateur auquel le moniteur est connecté.
La page de sélection de la langue du manuel d'utilisation s'affiche dans votre navigateur Web.
Vous pouvez sélectionner une langue et afficher la version en ligne de ce manuel dans la fenêtre suivante.
Vous pouvez alors l'imprimer pour référence si vous souhaitez travailler hors connexion. Quand vous êtes prêt, cliquez pour Annuler le navigateur, car il n'est pas nécessaire pour l'Assistant Mise à jour de pilote de périphérique de Windows.
- Lancez l'Assistant Mise à jour de pilote de périphérique de Windows et cliquez sur Suivant.
Voir Comment lancer l'Assistant Mise à jour de pilote de périphérique de Windows sur la page précédente.
- Sélectionnez la case à cocher Afficher une liste de pilotes connus... et cliquez sur Suivant.
- Cliquez sur le bouton Disque fourni.
La fenêtre Installer à partir du disque s'affiche.
- Cliquez sur le bouton Parcourir et naviguez jusqu'au CD-ROM du moniteur LCD BenQ.
C'est le CD chargé à l'étape 1 ci-dessus. Le lecteur de CD aura une lettre de lecteur désignée par Windows (comme D: ou E:). Sélectionnez la lettre du lecteur correspondant au lecteur dans lequel vous avez mis le CD.
- Double-cliquez sur le dossier marqué « Driver »
Le contenu du dossier « Driver » sera affiché.
- Cliquez sur le bouton Ouvrir.
Ceci vous renvoie à la fenêtre Installer à partir du disque dans laquelle est entrée l'adresse du dossier « Driver » du CD du moniteur LCD BenQ dans le champ « Copier les fichiers du fabricant à partir de : » Le champ contiendra quelque chose du type « D:\Driver », « E:\Driver » ou « F:\Driver ».
- Cliquez sur le bouton OK.
Ceci vous retourne à l'Assistant Mise à jour de pilote de périphérique.
- Sélectionnez (un seul) le fichier appelé BenQ FP73E et cliquez sur le bouton Suivant.
- Cliquez sur Suivant.
Ceci copie les fichiers de pilote de moniteur appropriés sur votre ordinateur.
- Cliquez sur Terminer.
Sous Windows 2000 et XP, ici ferme l'assistant et vous retourne à la fenêtre Propriétés du moniteur, maintenant appelée Propriétés de BenQ FP73E.
- Sous Windows 2000 ou XP, cliquez sur Fermer.
Ceci ferme la fenêtre Propriétés de BenQ FP73E et vous retourne à la fenêtre Propriétés avancées de l'affichage.
Au cas où vous souhaiteriez le faire, vous pouvez ici modifier le taux de rafraîchissement de l'écran et d'autres propriétés du moniteur pour correspondre à vos besoins. Voir Comment ajuster le taux de rafraîchissement de l'écran pour des détails.
- Sous Windows 2000 ou XP, cliquez sur OK.
Ceci ferme la fenêtre Propriétés avancées de l'affichage et vous retourne à la fenêtre Propriétés de l'affichage.
Au cas où vous souhaiteriez le faire, vous pouvez ici modifier la résolution de l’écran (zone et couleur). Voir Comment ajuster la résolution de l’écran pour des détails.
14. Cliquez sur OK.
Ceci ferme la fenêtre Propriétés de l'affichage et si vous avez apporté des modifications à la résolution de l'écran, Windows 2000 et XP vous invite à confirmer pour effectuer les modifications et à confirmer de nouveau pour accepter les modifications. Cliquez sur OK et sur Oui respectivement.
5. Comment ajuster la résolution de l'écran
Du fait de la nature de la technologie d'affichage à cristaux liquides (LCD), la résolution de l'image est toujours fixe. La meilleure image possible pour votre FP73E est obtenue avec une résolution de 1280 × 1024. Ceci est appelé la « résolution native » ou résolution maximale, c'est-à-dire l'image la plus claire. Des résolutions plus faibles sont affichées sur un écran complet via un circuit d'interpolation. Un flou de l'image sur les frontières de pixels peut se produire avec la résolution interpolée selon le type de l'image et sa résolution d'origine.
Pour tirer le parti de la technologie LCD, il est préféable de sélectionner le paramètre de la résolution native à 1280 x 1024.
- Ouvrez les Propriétés d'affichage et sélectionnez l'onglet Paramètres. Vous pouvez ouvrir les Propriétés d'affichage en cliquant du bouton droit sur le bureau et en sélectionnant Propriétés dans le menu contextuel.
- Utilisez le curseur dans la section 'Zone écran' pour ajuster la résolution de l'écran. Sélectionner une résolution de 1280 × 1024, puis cliquez sur Appliquer.
- Cliquez sur OK puis sur Oui.
- Fermez la fenêtre Propriétés d'affichage.
6. Comment ajuster le taux de rafraîchissement de l'écran
Il n'est pas nécessaire de choisir le taux de rafraîchissement le plus élevé sur un écran LCD, car il n'est pas possible techniquement à un écran LCD de scintiller. Les sélecteurs résultats seront obtenus en utilisant les modes d'usine déjà définis dans votre ordinateur. La section des spécifications de ce manuel d'utilisation contient un tableau avec les modes d'usine:
Synchronisations du PC prises en charge
Voussouspoucezchoisir60,70et75Hertz,(maispas 72Hz) pour la résolution native de 1280× 1024
- Double-cliquez sur l'icone Affichage dans le Panneau de configuration.
- Dans la fenêtre Propriétés d'affichage, sélectionnez l'onglet Paramètres et cliquez sur le bouton Avancé.
- Sélectionnez l'onglet Adaptateur et sélectionnez un taux de rafraîchissement approprié pour correspondre à l'un des modes d'usine applicables listé dans le tableau des spécifications.
- Cliquez sur Modifier, OK, puis sur Oui.
- Fermez la fenêtre Propriétés d'affichage.
7. Optimisation de l'image
La meilleure manière d'obtenir un affichage optimal avec une entrée analogique (D-Sub) est d'utiliser la fonction « ikey ». Appuyez sur la touche « ikey » pour optimiser l'image actuellement affichée à l'écran.
Lorsque vous connectez une sortie vidéo numérique en utilisant un cable numérique (DVI), la touche « i key » et la fonction d'ajustement auto seront désactivées, car le moniteur affichera automatiquement l'image.
Veuillez assurer que la carte graphique connectée sur votre ordinateur est configurée sur la résolution native du moniteur (1280x1024) lorsque vous utilisez la fonction « i key »
Si vous le souhaitez, vous pouvez toujours ajuster les paramètres géométriques de l'écran manuellement en utilisant les éléments du menu de géométrie. Pour vous aider dans cette tâche, BenQ a fourni un utilitaire de test de l'écran que vous pouvez utiliser pour vérifier la couleur, le niveau de gris, et le gradient de ligne de l'écran.
- Exécutez le programme de test auto. exe depuis le CD-ROM. C'est la meilleure manière d'observer les modifications possibles. Vous pouvez également utiliser toute autre image, telle que le bureau de votre système d'exploitation. Cependant, il est recommandé d'utiliser auto. exe. Lorsque vous exécutez auto. exe., un motif de test sort.
- Appuyez sur le bouton « ikey » sur le moniteur.
- Appuyez sur « MENU » sur le panneau de commande pour accéder à l'OSD.

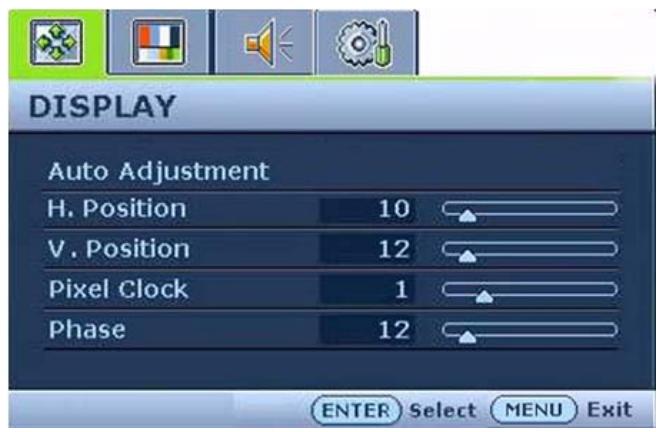

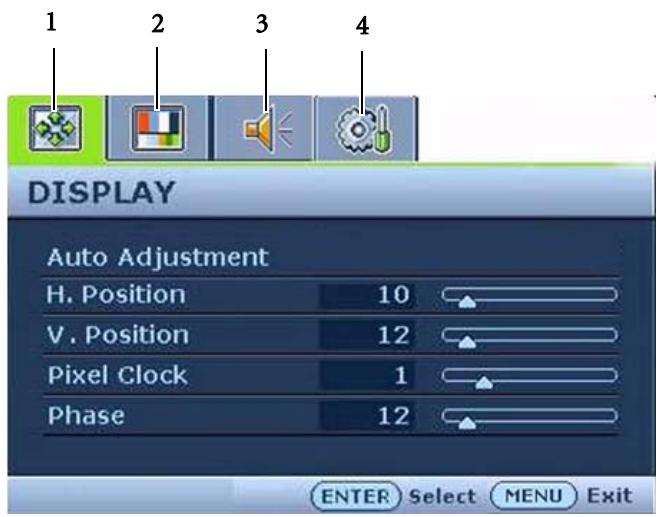

- Utilisez les touches ou pour sélectionner « DISPLAY » (AFFICH.) et appuyez sur la touche « ENTRÉE » pour accéder au menu.
- S'il y a du bruit vertical observé (comme un effet de rideau-tremblement des lignes verticales), appuyez sur la touche « ou » pour sélectionner « Pixel Clock » (Horloge pixel) et appuyez sur la touche « ENTRÉE ». Appuyez maintenant sur la touche « ou » pour ajuster le moniteur jusqu'à la disparition du bruit.
- S'il y a du bruit horizontal observé, appuyez sur la touche « ou » pour sélectionner « Phase » et appuyez sur la touche « ENTRÉE ». Appuyez maintenant sur « ou » pour ajuster le moniteur jusqu'à la disparition du bruit.

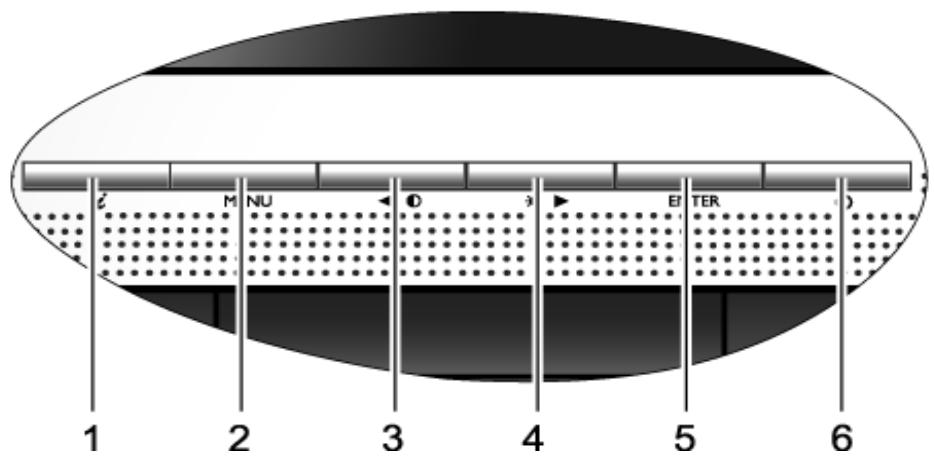

8. Comment ajuster votre moniteur
Le panneau de commande
- « ikey »: permet le réglage automatique de la position verticale, de la phase, de la position horizontale et de la fréquence d'horloge des pixels.
- Touche « MENU »: Active le menu principal de l'OSD et retourne au menu précédent ou quitte l'OSD.
- Touche gauche: réglage vers la gauche et diminution de la valeur d'un paramètre. La touche gauche est une touche de raccourci pour le réglage du contraste.
- Touche droite : réglage vers la droite et augmentation de la valeur d'un paramètre. La touche droite est une touche de raccourci pour le réglage de la luminosité.
- Touche « ENTER » (ENTRÉE) : Accède aux sous-menus et sélectionne les éléments.
- « Power » (Tension) : cette touche permet de mettre en marche ou d'arrêter le moniteur.
OSD = Affichage à l'écran.
Les touches spéciales afficheront une échelle graduée pour ajuster la valeur de ce paramètre et ne fonctionneront que lorsque le menu OSD n'est pas actuellement affiché. L'affichage des touches spéciales disparaîtra après quelques secondes sans activité de la touche. Voir « Mode touche spéciale » à la page 23.
Mode touche spéciale
Les touches du moniteur servent de touches spéciales pour fournir un accès direct à des fonctions particulières lorsque le menu n'est pas affiché actuellement à l'écran.
Touche spéciale de luminosité
Appuyez sur la touche pour afficher l'indicateur Brightness (Luminosité). Puis appuyez sur la touche pour augmenter ou la touche pour diminuer la luminosité de l'écran, puis appuyez sur la touche MENU pour quitter.
Touché spécial de contraste
Appuyez sur la touche pour afficher l'indicateur Contrast (Contraste). Puis appuyez sur la touche pour augmenter ou la touche pour diminuer le contraste de l'écran, puis appuyez sur la touche MENU pour quitter.
Touché spécial de Volume
Appuyez sur la touche ENTER (ENTRÉE) pour accéder à l'indicateur Volume. Puis appuyez sur la touche pour augmenter ou la touche pour diminuer le volume, puis appuyez sur la touche MENU pour quitter.
Mode du menu principal
Vous pouvez utiliser le menu OSD (affiché à l'écran) pour ajuster tous les paramètres sur votre écran. Appuyez sur la touche MENU pour afficher le menu principal suivant de l'OSD.
Il y a quatre menus principaux de l'OSD :
Utilisez les touches (gauche) ou (droite) pour mettre un élément du menu en surbrillance et appuyez sur la touche ENTER (ENTREE) pour afficher les paramètres de l'élément du menu.
Le menu a 14 langues différentes, voir « Language (Langue) » à la page 31 au-dessous de « OSD Settings » (Paramètres OSD) pour plus de détails.
Pour plus d'informations sur chaque menu, veuillez consulter les pages suivantes:
- Menu DISPLAY (AFFICH.) à la page 25
- Menu PICTURE (IMAGE) à la page 27
- Menu AUDIO (SON) à la page 29
- Menu SYSTEM (SYSTÈME) à la page 30
- Appuyez la touche MENU pour afficher le menu principal.
- Appuyez les touches ou pour sélectionner DISPLAY (AFFICH.), puis appuyez la touche ENTER (ENTRÉE) pour accéder au menu.
- Appuyez les touches ou pour déplacer la surbrillance à un élément du menu, puis appuyez la touche ENTER (ENTRÉE) pour sélectionner cet élément.
- Appuyez les touches ou pour faire des ajustements ou des sélections.
- Pour retournez au menu précédent, appuyez le bouton MENU.
| Élément | Fonction | Fonctionnement | Plage |
| Auto Adjustment (Ajustement auto) | Optimise et ajuste les paramètres de l'écran automatiquement pour vous. Le bouton « ikey » est la « touche spéciale » pour cette fonction. | Appuyez la touche ENTER (ENTRÈE) pour séléctionner cette option et effectuer l'ajustement. | |
| Lorsque vous connectez une sortie vidéo numérique en utilisant un cable numérique (DVI), la touche « ikey » et la fonction d'ajustement auto seront désactivées. | |||
| H. Position (Position H.) | Ajuste la position horizontal de l'image sur l'écran. | Appuyez les touches ↓ ou ★ pour ajuster la valeur. | 0 à 100 |
| V. Position (Position V.) | Ajuste la position verticale de l'image sur l'écran. | 0 à 100 | |
| Pixel Clock (Horloge Pixel) | Ajuste la fréquence de l'horloge pixel pour synchroniser avec le signal vidéo analogique en entree. N'est pas applicable à un signal d'entrée numérique. Voir également: « Optimisation de l'image » à la page 20 | 0 à 100 | |
| Phase | Ajuste la phase de l'horloge pixel pour synchroniser avec le signal vidéo analogique en entree. N'est pas applicable à un signal d'entrée numérique. Voir également: « Optimisation de l'image » à la page 20 | 0 à 63 |

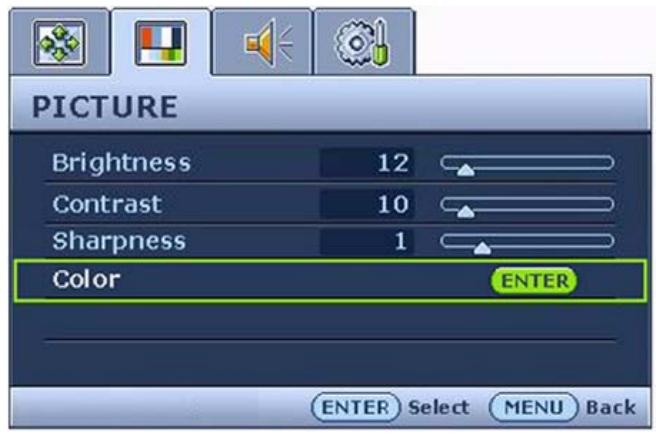

- Appuyez sur la touche MENU pour afficher le menu principal.
- Appuyez les touches ou pour sélectionner PICTURE (IMAGE), puis appuyez la touche ENTER (ENTRÉE) pour accéder au menu.
- Appuyez les touches ou pour déplacer la surbrillance à un élément du menu, puis appuyez la touche ENTER (ENTRÉE) pour sélectionner cet élément.
- Appuyez les touches ou pour faire des ajustements ou des sélections.
- Pour retournez au menu précédent, appuyez le bouton MENU.
| Élément | Fonction | Fonctionnement | Plage |
| Brightness (Luminosite) | Ajuste la balance entre les niveaux lumineux et sombres. | Appuyez la touche ◆ pour augmenter la luminosite et appuyez la touche ◆ pour diminuer la luminosite. | 0 à 100 |
| Contrast (Contraste) | Ajuste le degré de différence entre les points sombres et les points lumineux. | Appuyez la touche ◆ pour augmenter le contraste et appuyez la touche ◆ pour diminuer le contraste. | 0 à 100 |
| Sharpness (Finesse) | Ajuste la clarté et la visibilité des contours des sujets dans l'image. | Appuyez la touche ◆ pour améliorer la nettedé de l'image et appuyez la touche ◆ pour avoir un effet doux à l'image. | 1 à 5 |
| Color (Couleur) - Appuyez ENTER (ENTRÈE) pour accéder au menu Color (Couleur). | |||
| Normal | Permet aux photos et aux photos d'être affichées en couleurs naturelles. C'est la couleur par défaut de l'usine. | Appuyez les touches « ou » pour sélectionner cette option. | |
| Bluish(Bleuâtre) | Applique une teinte froide à l'image. Elle est prédéfinie à l'usine à la couleur blanche standard de l'industrie informatique. | ||
| Reddish(Rougeâtre) | Applique une teinte chaude à l'image. Elle est prédéfinie à l'usine à la couleur blanche standard de la presse. | ||
| User Mode(Utilisat.) | Personnaliste la teinte de la couleur de l'image. Le mélange des couleurs primaires Red (Rouge), Green (Vert) et Blue (Bleu) peut être modifié pour changer la teinte de la couleur de l'image. Le réglage de départ par défaut est 50. La diminution d'une ou plusieurs des couleurs réduira leur influence respective sur la teinte de la couleur de l'image. P. ex. si vous réduisez le niveau bleu, l'image prendra graduallement une teinte jaunâtre. Si vous réduisez le vert, l'image prendra une teinte magenta. | Appuyez les touches « ou » et la touche ENTER (ENTRÉE) pour scélectionner Red (Rouge), Green (Vert) ou Blue (Bleu). Puis utiliser les touches « ou » pour ajuster les couleurs. | • Red (Rouge) 0 à 100 • Green (Vert) 0 à 100 • Blue (Bleu) 0 à 100 |
| Reset Color(Réinit. Couleur) | Réinitialise les réglages de couleur personalisés User Mode (Utilisat.) aux valeurs par défaut de l'usine. | Appuyez les touches « ou » pour changer les paramètres. | • YES (OUI) • NO (NON) |

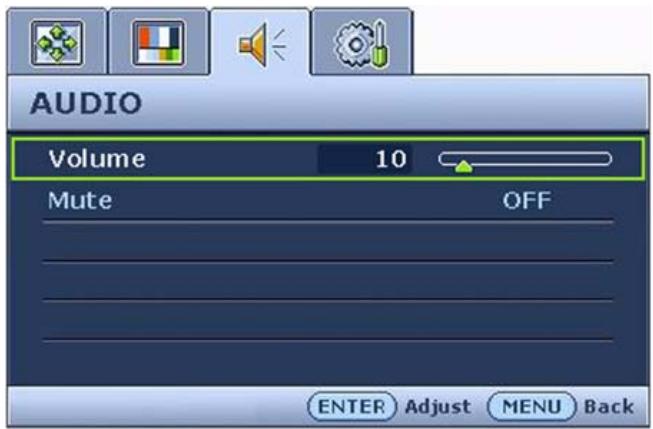

Menu AUDIO (son)
- Appuyez la touche MENU pour afficher le menu principal.
- Appuyez les touches ou pour selectionner AUDIO (Son), puis appuyez la touche ENTER (ENTREE) pour acceder au menu.
- Appuyez les touches ou pour déplacer la surbrillance à un élément du menu, puis appuyez la touche ENTER (ENTRÉE) pour sélectionner cet élément.
- Appuyez les touches ou pour faire des ajustements ou des sélections.
- Pour retournez au menu précédent, appuyez le bouton MENU.
| Éléments | Fonction | Fonctionnement | Plage |
| Volume | Ajuste le niveau du volume. | Appuyez la touche ◆ pour augmenter le volume et appuyez la touche ◆ pour diminuer le volume. | 0 à 100 |
| Mute (Silencieux) | Désactive l'entrée audio. | Appuyez les touches ◆ ou ◆ pour changer les paramètres. | • ON (ACTIVÉ) • OFF (ETEINT) |

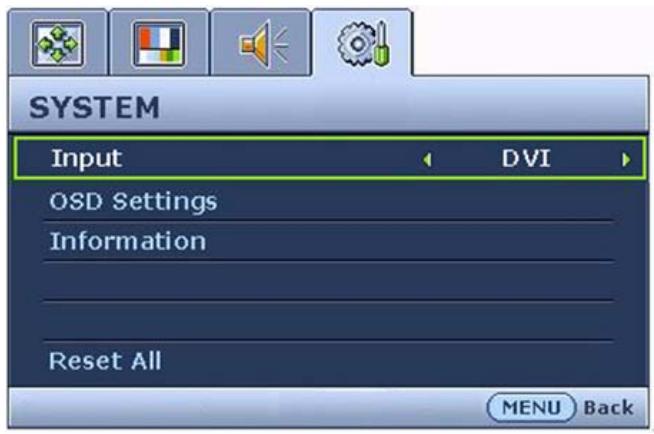

- Appuyez la touche MENU pour afficher le menu principal.
- Appuyez les touches ou pour sélectionner SYSTEM (SYSTEME), puis appuyez la touche ENTER (ENTREE) pour acceder au menu.
- Appuyez les touches ou pour déplacer la surbrillance à un élément du menu, puis appuyez la touche ENTER (ENTRÉE) pour sélectionner cet élément.
- Appuyez les touches ou pour faire des ajustements ou des sélections.
- Pour retournez au menu précédent, appuyez le bouton MENU.
| Élément | Fonction | Fonctionnement | Plage |
| Input (Entrée) | Sélectionne l'entrée D-sub (analogue) ou DVI (numérique). Utilisez ceci pour changer l'entrée à cette appropriée pour votre type de connexion de cable video. | Appuyez les touches ↓ ou ↑ pour changer les paramètres. | • DVI • D-sub |
| OSD Settings (Paramètres OSD) - Appuyez ENTER (ENTRÉE) pour accéder au menu OSD Settings (Paramètres OSD). | |||
| Language (Langue) | Définit la langue du menu OSD. | Appuyez les touches ↓ ou ★ pour changer les paramètres. | • English • Français • Deutsch • Italiano • Espanol • Polski/ 日本語 • Česky/ 繁體中文 • Magyar/ 简体中文 • Srpskohrvatski (jezik) • Română • Nederlands • Puplesnyi • Svenska • Português |
| Les options de langue affichées à l'écran peuvent être différentes de celles affichées à droite, selon le produit fourni dans votre région. | |||
| H. Position (Position H.) | Ajuste la position horizontal du menu OSD. | Appuyez les touches ↓ ou ★ pour ajuster la valeur. | 0 à 100 |
| V. Position (Position V.) | Ajuste la position vertical du menu OSD. | 0 à 100 | |
| Display Time (Temps d'affichage) | Ajuste le temps d'affichage du menu OSD. | • 5 s • 10 s • 15 s • 20 s • 25 s • 30 s | |
| OSD Lock (Verrou OSD) | Évite que les régages de l'écran soient changés accidentellement. Lorsque cette fonction est activée, le fonctionnement des commandes OSD et des touches spéciales sera désactivé. | Appuyez les touches ↓ ou ★ pour changer les paramètres. | • ON (ACTIVÉ) • OFF (ETEINT) |
| Pour déverrouiller les commandes OSD lorsqu'l'OSD est régé sur verrouillé, appuyez et maintenez le bouton « MENU » pendant 15 secondes pour accéder à l'options « OSD Lock » (Verrou OSD). | |||
| Appuyez MENU pour quitter le menu OSD Settings (Paramètres OSD). | |||
| Information | Affiche les régages actuels des propriétés de l'écran. | Appuyez la touche ENTER (ENTRÈE) pour sélectionner cette option. | |
| Reset All (Rétablit tout) | Rétablit tous les réglages de mode, de couleur et de géométrie aux valeurs par défaut de l'usine. | Appuyez les touches ↓ ou ▷ pour changer les paramètres. | ·YES (OUI) ·NO (NON) |
Foire aux questions (FAQ)
⑦ L'image est floue :
Reportez-vous aux instructions de la section « Comment ajuster la résolution de l'écran » à la page 18 pour sélectionner la résolution et la fréquence de rafraîchissement appropriées. Utilisez-vous un cable d'extension VGA?
Effectuez un test après avoir retiré le cable d'extension. L'image est-elle à présent correctement mise au point? Si ce n'est pas le cas, optimisez l'image en suivant les instructions de la section « Comment ajuster le taux de rafraîchissement de l'écran » à la page 19. Lorsqu'on utilise un cable d'extension, il est normal que l'image puisse présenter un certain flou dû à des pertes lors du trajet du signal dans le cable. Vous pouvez réduire ces pertes en employant un cable d'extension doté d'une meilleure conductivité ou un amplificateur intégré.
L'image n'est-elle floue qu'à une résolution inférieure à la résolution native (maximale)?
Reportez-vous à la section « Comment ajuster la résolution de l'écran » à la page 18. Sélectionnez la résolution native.
Des erreurs de pixels sont visibles : Certains pixels sont toujours noirs, un ou plusieurs pixels sont toujours blancs, un ou plusieurs pixels sont toujours rouges, verts, bleus ou d'une autre couleur.
Nettoyez l'écran LCD. - Mettez sous tension fais hors tension. - Il s'agit de pixels qui restent allumés ou éteints en permanence, c'est un défaut naturel se produisant dans la technologie LCD.
Les couleurs de l'image ne sont pas correctes. L'image présente une teinte jaunâtre, bleutée ou rosée.
Sélectionnez MENU > PICTURE (IMAGE) > COLOR (COULEUR) > RESET COLOR (RÉINIT. COULEUR), puis désélectionnez « YES » (OUI) dans la boîte de message « CAUTION » (ATTENTION) pour réinitialiser les réglages de couleurs aux valeurs par défaut de l'usine.
Si l'image n'est toujours pas correcte et que la couleur de l'OSD est elle aussi anormale, l'une des trois couleurs primaires est absente du signal d'entrée. Vérifiez alors les connecteurs du cable de signal. Si vous constatiez qu'une broche est piée ou cassée, contactez votre revendeur.
Aucune image n'est visible : Le témoin de l'écran est-il de couleur verte ?
Si le témoin LED est allumé en vert et que le message « Hors de portée » s'affiche à l'écran, cela signifie que vous utilisez un mode d'affichage non pris en charge par le moniteur. Changez alors le paramétrage en sélectionnant un mode d'affichage admis. Reportez-vous à la section «
Synchronisations du PC prises en charge » à la page 35.
Une légère ombre de l'image statique affichée est visible à l'écran :
- Activez la fonction de gestion de l'alimentation pour permettre à votre ordinateur et votre moniteur d'entrer en mode de veille basse consommation lorsqu'ils ne sont pas utilisés. Utilisez un écran de veille pour éviter la détention des images.
Le témoin de l'écran est-il de couleur orange ?
Si le témoin LED est allumé en orange, le mode d'économie d'énergie est actif. Appuyez sur n'importe quelle touche du clavier ou déplacez la souris. Si cette action ne résout pas le problème, vérifiez les connecteurs du câble de signal. Si vous constatez qu'une broche est pincée ou cassée, contactez votre revendeur.
Le témoin de l'écran est-il allumé?
Contrôlez la prise secteur, l'alimentation électrique externe et l'interrupteur de mise sous tension.
⑦ L'image est déformée, clignote ou scintille :
Reportez-vous aux instructions de la section « Comment ajuster la résolution de l'écran » à la page 18 pour sélectionner la résolution et la fréquence de rafraîchissement appropriées. ② L'image est déplacée dans une direction déterminée : Reportez-vous aux instructions de la section « Comment ajuster la résolution de l'écran » à la page 18 pour sélectionner la résolution et la fréquence de rafraîchissement appropriées.
Pour plus d'aide
Si vous ne parvenez pas à résoudre vos problèmes en suivant les instructions de ce manuel, contactez votre revendeur ou envoyez-nous un courrier électronique à l'adresse suivante : Support@BenQ.com
10. Synchronisations du PC prises en charge
| Données en entrée | ||||
| Résolution | Fréquence horizontalé (KHz) | Fréquence verticalé (Hz) | Fréquence d'horloge des pixels (MHz) | Commentaire |
| 640 x 350 | 31.47(P) | 70.08(N) | 25.17 | DOS |
| 720 x 400 | 31.47(N) | 70.08(P) | 28.32 | DOS |
| 640 x 480 | 31.47(N) | 60.00(N) | 25.18 | DOS |
| 640 x 480 | 35.00(N) | 67.00(N) | 30.24 | Macintosh |
| 640 x 480 | 37.86(N) | 72.80(N) | 31.50 | VESA |
| 640 x 480 | 37.50(N) | 75.00(N) | 31.50 | VESA |
| 800 x 600 | 35.16(P) | 56.25(P) | 36.00 | VESA |
| 800 x 600 | 37.88(P) | 60.32(P) | 40.00 | VESA |
| 800 x 600 | 48.08(P) | 72.19(P) | 50.00 | VESA |
| 800 x 600 | 46.87(P) | 75.00(P) | 49.50 | VESA |
| 832 x 624 | 49.72(N) | 74.55(N) | 57.29 | Macintosh |
| 1024 x 768 | 48.36(N) | 60.00(N) | 65.00 | VESA |
| 1024 x 768 | 56.48(N) | 70.10(N) | 75.00 | VESA |
| 1024 x 768 | 60.02(P) | 75.00(P) | 78.75 | VESA |
| 1152 x 864 | 67.50(P) | 75.00(P) | 108.00 | VESA |
| 1152 x 870 | 68.68(N) | 75.06(N) | 100.00 | Macintosh |
| 1152 x 900 | 61.80(N) | 66.00(N) | 94.50 | SUN 66 |
| 1152 x 900 | 71.81(N) | 76.14(N) | 108.00 | SUN |
| 1280 x 1024 | 64.00(P) | 60.00(P) | 108.00 | VESA |
| 1280 x 1024 | 75.83(N) | 71.53(N) | 128.00 | IBMI |
| 1280 x 1024 | 80.00(P) | 75.00(P) | 135.00 | VESA |
| 1280 x 1024 | 81.18(N) | 76.16(N) | 135.09 | SPARC2 |
- Les modes qui ne figurent pas au tableau ci-dessus ne sont peut-être pas adressés. Pour obtenir une image optimale, il est conseillé de sélectionner un mode figurant au tableau.
- Vous disposez de 22 modes compatibles avec Windows.
- L'image peut disparaître ou se brouiller à la suite de différences de fréquence de signal lorsque vous utilisez une carte VGA non conforme aux normes habituelles. Il ne s'agit toutefois pas d'une erreur. Vous pouvez résoudre ce problème en modifiant un réglage automatique ou en modifiant manuellement le réglage de phase et de fréquence des pixels dans le menu « DISPLAY (AFFICH.) ».
- Si vous éteignez le moniteur, des lignes d'interférence peuvent apparaître sur l'écran. Ceci est tout à fait normal.
- Pour prolonger la longévité de l'appareil, il est conseillé d'employer la fonction d'économie d'énergie de l'ordinateur.
11. Specifications
BenQ FP73E
| Modèle | FP73E |
| Type d'écran | 17 pouces, actif, TFT |
| Diagonale visible | 432 mm |
| Résolution native (maximale) | 1280 x 1024 |
| Couleurs | 16,2 millions |
| Contraste / luminosité | 500:1 / 300 cd/m2 |
| Délai de réponse | 8 ms |
| Angle de vision (gauche/droite, haut/bas) | 140, 130 (Rapport de contraste =10) |
| 160, 160 (Rapport de contraste =5) | |
| Fréquence de ligne | Moniteur multifréquences de 31 - 81 kHz |
| Fréquence d'image | 56 - 76 Hz modes dans cette plage de valeurs |
| Diagnostiques de l'image | Numérique, technologie OSD, fonction « i key » (fonction de réglage automatique de l'image) |
| Contrôles | bouton de mise sous tension, 5 boutons, touche « i key » |
| Fonctions | Contraste, luminosité, position horizontal et verticale position de l'image, phase, fréquence d'horloge des pixels, équilibre des couleurs, palette de couleurs, OSD multilingue, position de l'OSD, verrou OSD, sélection de l'entrée |
| Gestion de l'énergie | VESA DPMS, EPA |
| Max. consommation d'énergie | 45 Watts |
| Consommation électrique en veille | < 1 Watt |
| This product comply with ENERGY STAR® Program Requirements Computer Monitors. Version 4.0 | |
| Signal d'entrée | |
| PC | RVB analogue 0,7 Vpp/75 Ohm positif Numérique : DVI-D (en option) |
| Haut-parleur | 1 W x 2 |
| Synchronisation | TTL séparé, TTL composite Câble mini D-sub 15 broches |
| Température (fonctionnement) | 0° C - 40° C |
| Humidité ambiente (fonctionnement) | 10 % - 90 % |
| Certifications | TCO 03, TÜV/Ergonomics, TÜV/ GS, FCC Class B, ISO 13406-2, VCCI, CB Report, CE, C-Tick, BSMI, Fimko, GOST, CSA, CCC, eK, MIC |
| Tension en fonctionnement | Alimentation électrique à commutation automatique, 100 - 260 V, 50 - 60 Hz |
| Inclinaison (haut/bas) | -5° ~ +20° |
| Pivotement (gauche/droite) | 180°/180° |
| Ajustement de la hauteur | 72 mm |
| Dimensions (H x L x P) | 416.1 x 371.6 x 222 mm |
| Poids | 6.2 kg |
- Bienvenue
- Limitation de responsabilité
- Sécurité de l'alimentation électrique
- Entretien et nettoyage
- Entretien
- Sommaire
- Pour commencer
- Présentation du moniteur
- Installation matérielle du moniteur
- Réglage de l'angle de vision
- Stockage du moniteur
- Pour emballer l'écran
- Tirer pleinement profit de votre moniteur benq
- Installation du moniteur sur un nouvel ordinateur
- Mise à niveau du moniteur sur un ordinateur existant
- Comment lancer l'assistant mise à jour de pilote de périphérique de windows.
- Comment terminer l'assistant mise à jour de pilote de périphérique de windows.
- Cliquez sur OK.
- Comment ajuster la résolution de l'écran
- Comment ajuster le taux de rafraîchissement de l'écran
- Optimisation de l'image
- Comment ajuster votre moniteur
- Mode touche spéciale
- Mode du menu principal
- Menu AUDIO (son)
- Foire aux questions (FAQ)
- Pour plus d'aide
- Synchronisations du PC prises en charge
- Specifications
Marque : BENQ
Modèle : FP73E
Catégorie : écran de ordinateur
