FP222WA - Écran d'ordinateur BENQ - Notice d'utilisation et mode d'emploi gratuit

Type d'écran	Moniteur LCD à écran large de 22 pouces (558,68 mm de diagonale visible)
Résolution native (maximale)	1680 x 1050
Couleurs	16,7 millions
Contraste	700:1
Luminosité	300 cd/m²
Temps de réponse	5 ms
Angle de vision (horizontal / vertical)	170° / 160° (rapport de contraste ≥ 10)
Fréquence de ligne	30 - 82 kHz
Fréquence d'image	56 - 76 Hz
Signal d'entrée	RVB analogique 0,7 Vpp/75 Ohm positif, synchronisation TTL séparée ou composite, connecteur D-sub 15 broches
Consommation électrique (max.)	≤ 49 Watts
Consommation en veille	≤ 1 Watt (120 V), ≤ 2 Watts (240 V)
Gestion de l'énergie	VESA DPMS, conforme ENERGY STAR 4.0
Alimentation	100 - 240 V, 50 - 60 Hz, à commutation automatique
Dimensions (H x L x P)	422,45 x 518,26 x 169,57 mm
Poids	5,8 kg
Température de fonctionnement	0°C à 40°C
Humidité de fonctionnement	10% à 90%
Fonctions OSD	Contraste, luminosité, position H/V, phase, horloge pixels, équilibre des couleurs, mode image (Standard, Film, Dynamique, Photo), présentation, OSD multilingue, verrouillage OSD
Réglages automatiques	Fonction «/key» pour ajustement automatique de la position, phase et horloge
Certifications	TCO 03, TÜV/Ergonomics, TÜV/GS, FCC Class B, ISO 13406-2, VCCI, CB Report, CE, C-Tick, BSMI, Fimko, GOST, CSA, CCC, MIC
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon non pelucheux, non abrasif ; ne pas utiliser de liquide, aérosol ou nettoyant pour vitres ; ne pas obstruer les ouvertures de ventilation
Sécurité	Ne pas ouvrir ni tenter de réparer soi-même ; risque d'électrocution ; contacter un technicien qualifié
Fixation murale	Compatibilité VESA 100 mm (support non inclus)

FOIRE AUX QUESTIONS - FP222WA BENQ

L'image est floue, que faire ?

Vérifiez que la résolution est réglée sur la résolution native de 1680 x 1050. Si vous utilisez un câble d'extension VGA, essayez sans. Utilisez la fonction «/key» pour un ajustement automatique ou ajustez manuellement l'horloge pixel et la phase dans le menu DISPLAY (AFFICH.).

Des pixels sont toujours noirs ou toujours allumés, est-ce normal ?

Oui, il s'agit d'un phénomène naturel de la technologie LCD. Nettoyez l'écran doucement et redémarrez le moniteur. Si le problème persiste, il n'affecte pas la fonctionnalité générale.

Les couleurs de l'image ne sont pas correctes (teinte jaunâtre, bleutée...).

Utilisez le menu OSD : allez dans PICTURE (IMAGE) > COLOR (COULEUR) > RESET COLOR (RÉINIT. COULEUR) pour rétablir les réglages d'usine. Si le problème persiste, vérifiez les connecteurs du câble signal (broches pliées ou cassées).

Aucune image n'est visible, le voyant est vert ou orange ?

Si le voyant est vert et que le message «Hors de portée» s'affiche, le mode d'affichage n'est pas supporté. Réglez sur un mode compatible (ex: 1680x1050 @ 60Hz). Si le voyant est orange, le mode veille est actif : appuyez sur une touche du clavier ou bougez la souris. Vérifiez aussi les câbles d'alimentation et signal.

L'image est déformée, clignote ou scintille.

Assurez-vous que la résolution et la fréquence de rafraîchissement sont correctes (voir Synchronisations du PC prises en charge). Utilisez la fonction de réglage automatique «/key» ou ajustez manuellement dans le menu DISPLAY.

Comment installer le pilote du moniteur sous Windows ?

Insérez le CD-ROM fourni. Lorsque Windows détecte le nouveau matériel, suivez l'assistant et sélectionnez le fichier .inf approprié (BenQ FP222Wa). Pour une mise à jour, allez dans Propriétés d'affichage > Paramètres > Avancé > Moniteur et mettez à jour le pilote à partir du CD en pointant sur le dossier Driver.

Quelle est la résolution native et pourquoi l'utiliser ?

La résolution native est 1680 x 1050. Pour une image la plus nette possible, réglez votre carte graphique sur cette résolution. Les résolutions inférieures sont interpolées et peuvent paraître floues.

Comment ajuster le taux de rafraîchissement ?

Ouvrez les propriétés d'affichage, allez dans Paramètres > Avancé > Adaptateur et choisissez une fréquence parmi les modes supportés (60 Hz recommandé pour 1680x1050). Inutile de choisir le plus élevé sur un écran LCD (pas de scintillement).

Comment nettoyer l'écran LCD ?

Débranchez le moniteur. Utilisez un chiffon doux, non pelucheux et non abrasif. N'utilisez pas de liquides, aérosols ou nettoyants pour vitres. Essuyez délicatement la surface.

Que faire si les commandes OSD sont verrouillées ?

Si l'OSD est verrouillé, appuyez et maintenez enfoncé le bouton MENU pendant environ 15 secondes pour accéder à l'option OSD Lock et le désactiver.

MODE D'EMPLOI FP222WA BENQ

Moniteur LCD à écran large (22")

Manuel de l'utilisateur

Bienvenue

Copyright © 2006 BenQ Corporation. Tous droits réservés. Aucune partie de cette publication ne peut être reproduite, transmise, transcrivie, stockée sur un système d'archivage ou traduite dans une langue ou un langage informatique, sous aucune forme ou par aucun moyen électronique, mécanique, magnétique, optique, chimique, manuel ou autre, sans l'autorisation écrite préalable de BenQ Corporation.

Limitation de responsabilité

BenQ Corporation n'assure aucune représentation ou garantie, express ou implicite, quant au contenu de cette publication et refuse en particulier toute garantie, aptitude à la commercialisation ou adéquation à un usage particulier. Par ailleurs, BenQ Corporation se réserve le droit de réviser cette publication et d'apporter de temps à autre des modifications au contenu de la présente publication sans obligation de préavis envers quiconque.

Sécurité de l'alimentation électrique

• L'adaptateur CA isole l'équipement de l'alimentation CA.
• Le câble d'alimentation permet de mettre hors tension le matériel qui peut être branché. Placez votre équipement près d'une prise électrique facilement accessible.
• Vous devez respecter le type d'alimentation indiqué sur l'étiquette de repérage. Si vous ne connaissez pas le type d'alimentation auquel vous êtes raccordé, contactez votre revendeur ou votre compagnie d'électricité.

Entretien et nettoyage

• Nettoyage Débranchez toujours la prise du moniteur avant de le nettoyer. Nettoyez la surface du moniteur LCD avec un tissu non pelucheux et non abrasif. Ne pas utiliser de liquide, d'aerosol ou de nettoyant pour vitres.
• Les orifices et les ouvertures situés au-dessus et à l'arrière du boîtier sont prévus pour la ventilation. Ils ne doivent jamais être bloqués ou obstrués. Ce produit ne doit jamais être placé près ou au-dessus d'un radiateur ou de toute autre source de chaleur, et il ne doit pas être placé dans un espace clos sauf si un système de ventilation ajustat est en place.
• N'introduisez aucun objet, ne renversez aucun liquide dans l'appareil.

Entretien

• N'essayez pas de réparer par vous-même ce moniteur; en l'ouvrant ou en enlevant le couvercle, vous vous exposez notamment à des risques d'électrocution. En cas de mauvaise utilisation comme décrit ci-dessus ou d'accident tel qu'une chute ou un choc, contactez un technicien de service qualifié.

Sommaire

Pour commencer4Présentation du moniteur5

Vue avant 5 Vue arrière 5 Vue latérale gauche 6

Installation matérielle du moniteur 7

Comment séparer la base du support 10 Utilisation du kit de montage du moniteur 11

Tirer pleinement profit de votre moniteur BenQ 13

Pour installer le moniteur sur un nouvel ordinateur 14 Pour permettre au niveau le moniteur sur un ordinateur existant 15 Pour installer sur le système Windows XP 16 Pour installer sur le système Windows 200 18 Pour terminer l'Assistant Mise à jour de pilote de périphérique de Windows.....19

Comment ajuster la résolution de l'écran 21

Sous Windows, vous pouvez modifier la résolution de l'image comme suit :....21

Comment ajuster le taux de rafraîchissement de l'écran 22 Sous Windows, vous pouvez modifier le taux de rafraîchissement comme suit :.22 Optimisation de l'image 23 Comment ajuster votre moniteur 24

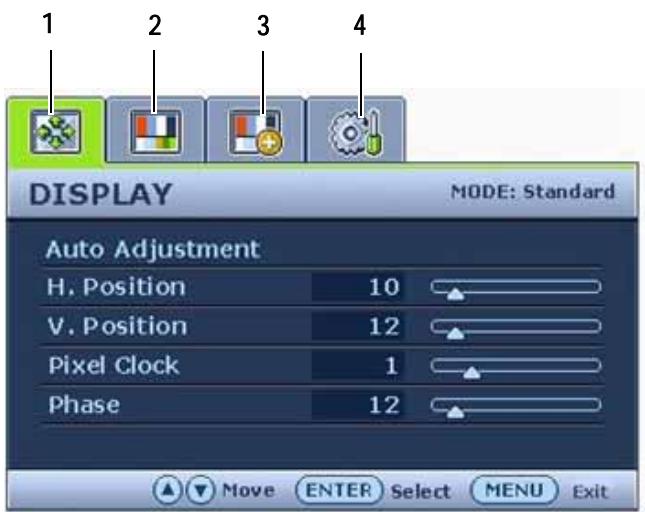

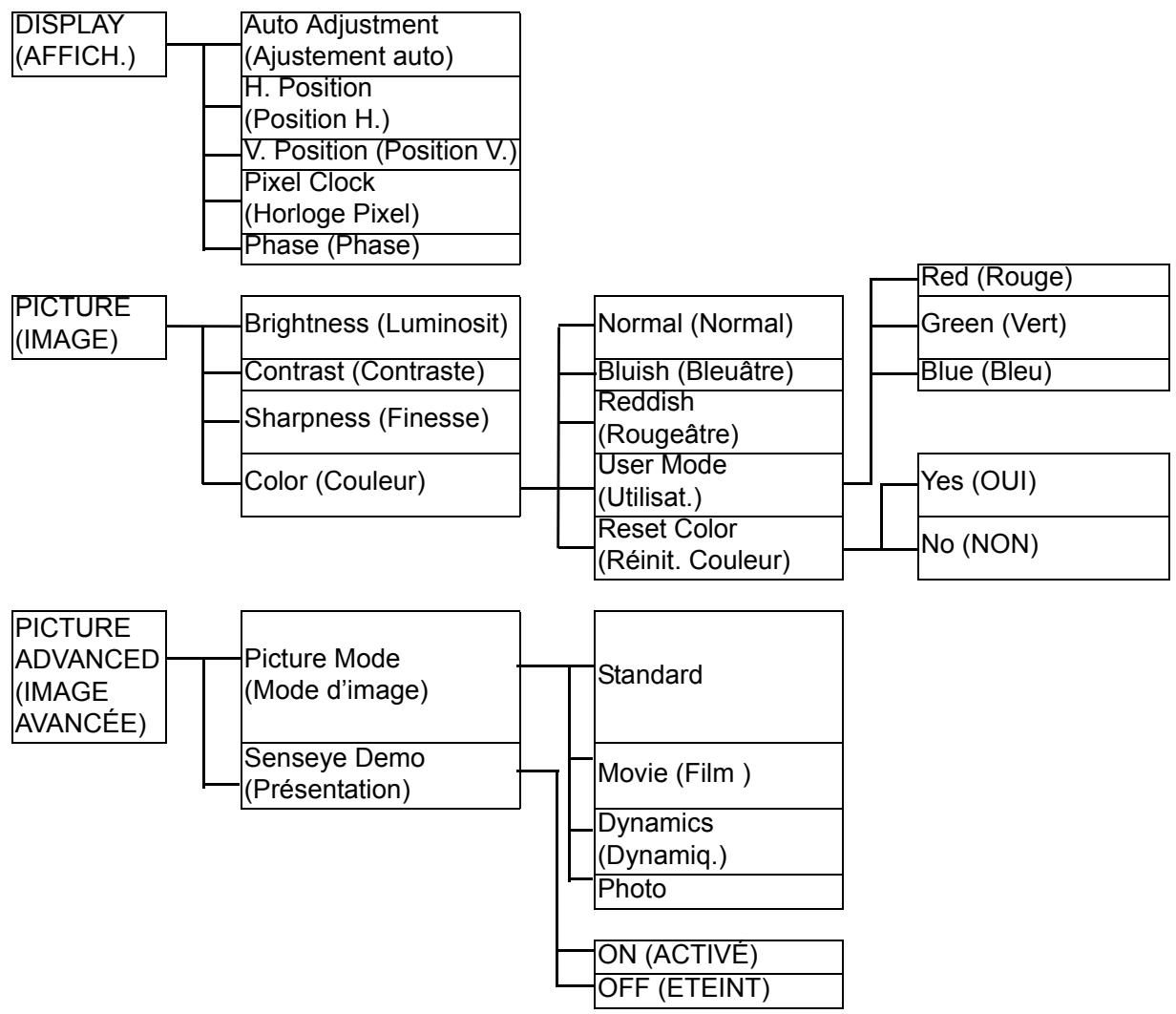

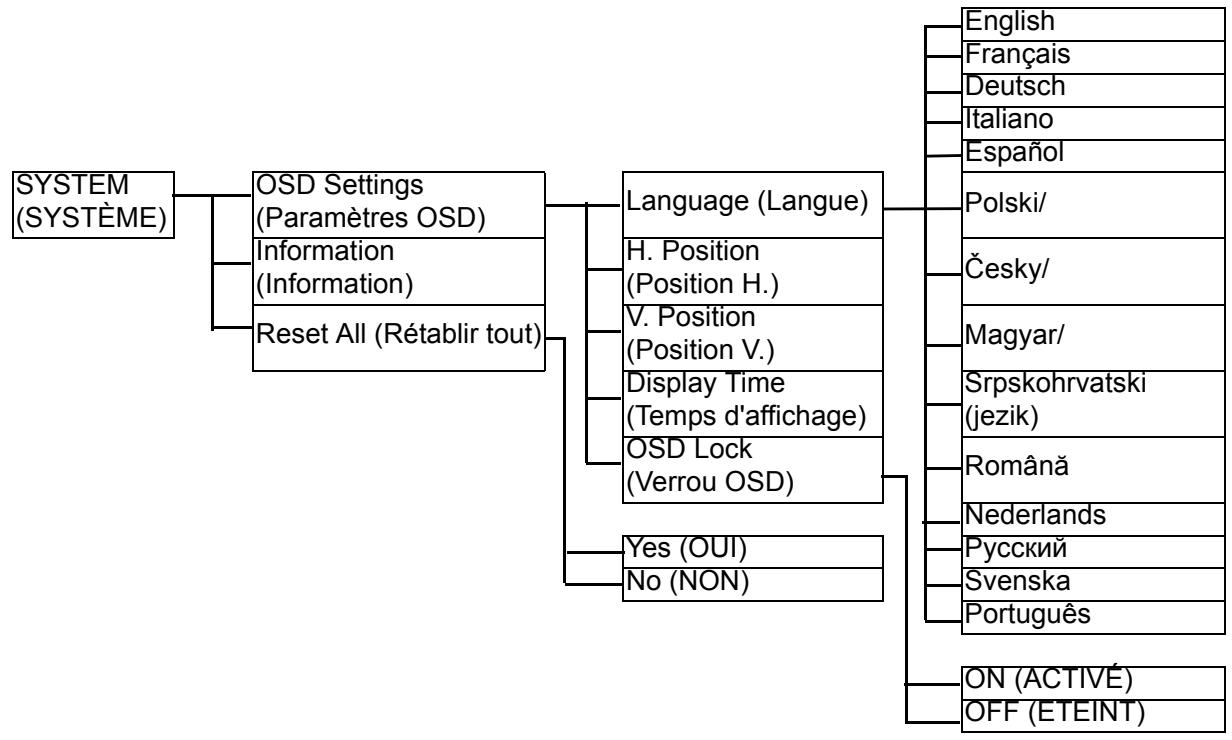

Le panneau de commande 24 Structure du menu OSD 25 Mode touche spéciale 26 Mode du menu principal 27

Dépannage 35

Foire aux questions (FAQ) 35 Pour plus d'aide 36

Synchronisations du PC prises en charge 37

1. Pour commencer

Votre FP222W fournira la performance optimale d'affichage de la résolution vidéo standard de 1680 x 1050. Veuillez vous assurer que votre carte graphique prend en charge la résolution de 1680 x 1050.

Lorsque vous déballez le produit, vérifiez que vous disposez des éléments suivants. Si certains éléments manquent ou sont endommagés, contactez immédiatement le revendeur auprès duquel vous avez acheté votre moniteur.

Moniteur à cristaux liquides BenQ
Guide de démarrage rapide
CD-ROM
Cordon d'alimentation (L'image peut être différente du produit fourni dans votre région)
Câble d'interface D-sub

Envisagez la possibilité de conserver le carton et l'emballage pour une utilisation ultérieure lorsque vous pourrez avoir à transporter le moniteur. La garniture en mousse formatée est idéale pour la protection du moniteur pendant le transport.

2. Présentation du moniteur

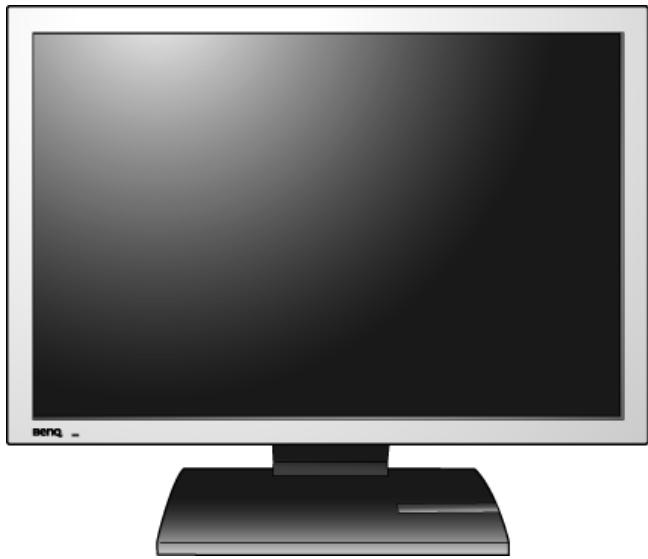

Vue avant

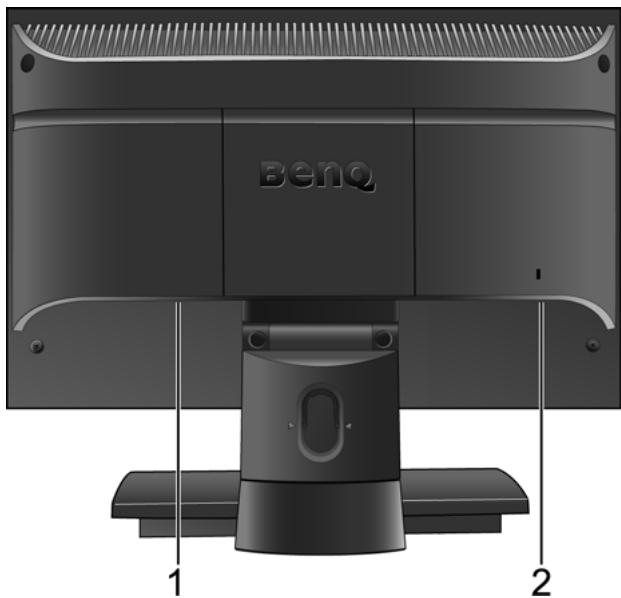

Vue arrête

1. Prise jack d'alimentation en courant alternatif
2. Connecteur d'entrée D-Sub

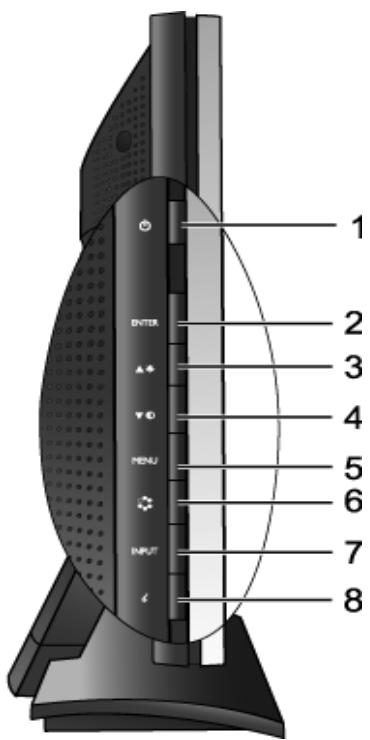

1. « Power » (Tension)
2. Touche « ENTER » (ENTRÉE)
3. Touche Haut (▲) / Luminosité
4. Touche Bas (▼) / Contraste
5. Touche « MENU »
6. Touche « Mode »
7. Touche « Input » (Non disponible pour FP222W)
8. « /key »

3. Installation matérielle du moniteur

Si l'ordinateur est sous tension, vous devez le mettre hors tension avant de continuer. Ne branchez pas et ne mettez pas le moniteur sous tension avant d'y être invité.

1. Fixez la base du moniteur.

Veuillez procéder avec soin pour éviter d'endommager le moniteur. Si la surface de l'écran est placée sur un objet tel qu'une agrafeuse ou une souris, cela fêlera le verre ou endommagera la surface du LCD, annulant votre garantie. Si vous faites glisser ou frotter le moniteur sur votre bureau, cela rayera ou endommagera les contrôles et la coque du moniteur.

Protégez le moniteur et l'écran en libérant une zone plane dégagée sur votre bureau et en plaçant celle-ci chose de doux comme le sac d'emballage du moniteur sur le bureau pour matelassage.

Placez la surface de l'écran sur surface plane matelassée.

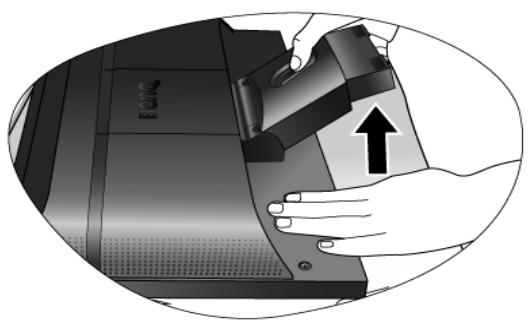

Tout en tenant le moniteur fermement sur le bureau, tirez le bras du support du moniteur vers le haut pour dégager le moniteur.

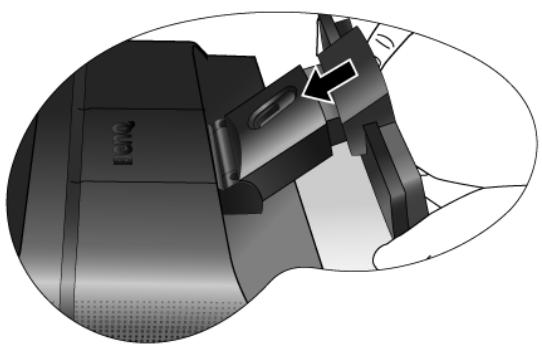

Orientez et alignez l'emboîture de la base du support avec l'extrémité du bras du support, puis poussez pour les rapprocher jusqu'à un déclic et leur verrouillage en place.

Essayez doucement de les séparer pour vérifier qu'ils sont bien assemblés.

Soulevez doucement le moniteur, retournez-le et placez-le sur son support sur une surface plane et égale.

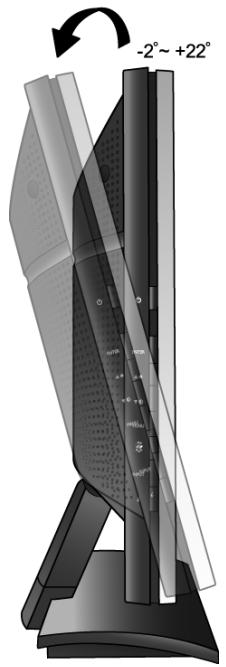

Le moniteur doit être positionné et l'angle de l'écran réglé de manière à minimiser les réflexions indésirables d'autres sources lumineuses.

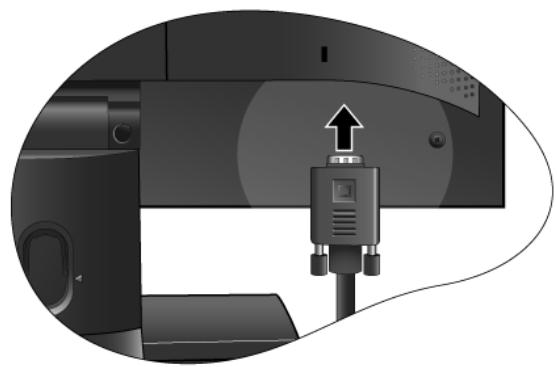

1. Connectez le cable vidéo de l'ordinateur.

Connectez la prise du cable sous-D (à l'extrémité sans filtre ferrite) à la prise sous-D du moniteur. Connectez l'autre prise du cable sous-D (à l'extrémité avec filtre ferrite) à la prise vidéo sous-D de l'ordinateur.

Serrez toutes les vis à serrage à main pour éviter aux prises de se détacher accidentellement pendant l'utilisation.

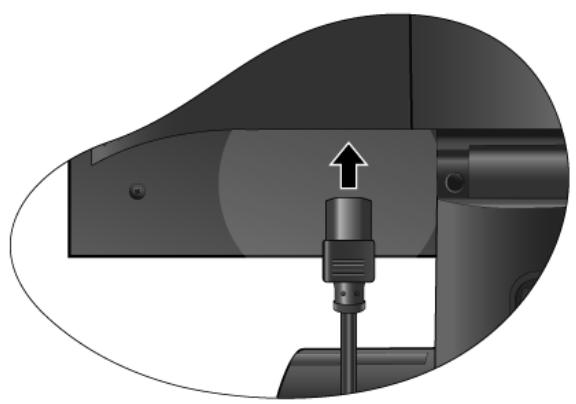

1. Connectez le câble d'alimentation au moniteur.

Branchez une extrémité du cordon d'alimentation dans la prise marquée « POWER IN » sur l'arête du moniteur. Ne connectez pas tout de suite l'autre extrémité à une prise secteur.

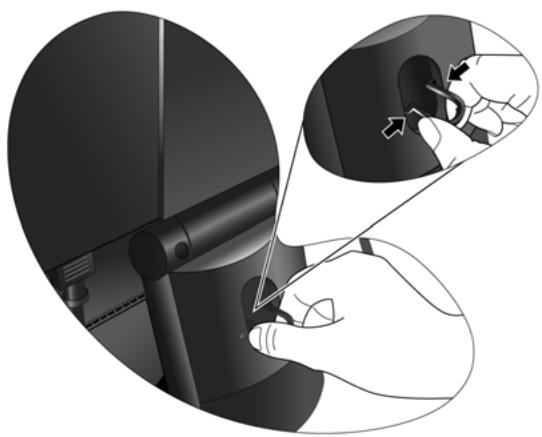

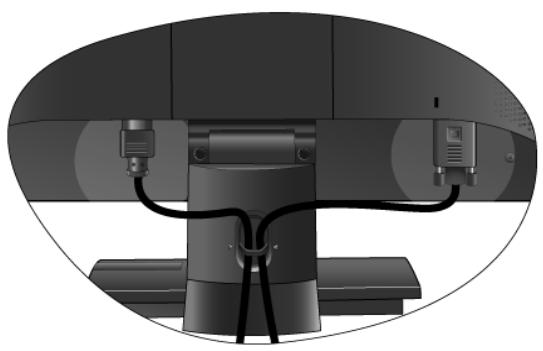

1. Faites passer les câbles par le support libre.

Libérez le clip de maintien des câbles en appuyant sur le clip vers l'intérieur comme illustré. Positionnez les câbles ensemble et réinsérez le clip sur eux pour maintenir les câbles soigneusement en place derrière le support du moniteur.

1. Connexion de l'alimentation et mise sous tension.

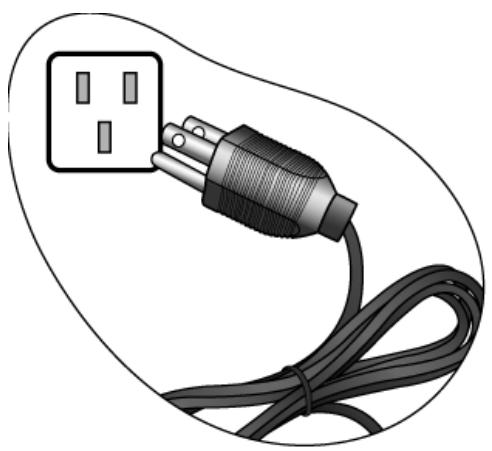

Branchez l'autre extrémité du cordon d'alimentation à une prise et branchez-le.

L'image peut être différente du produit fourni dans votre région.

Allumez le moniteur en appuyant sur le bouton d'alimentation situé en haut de la rangée de boutons sur le côté gauche du moniteur.

Mettez l'ordinateur également sous tension et suivez les instructions de la section 4 : Tirer pleinement profit de votre moniteur BenQ pour installer le logiciel du moniteur.

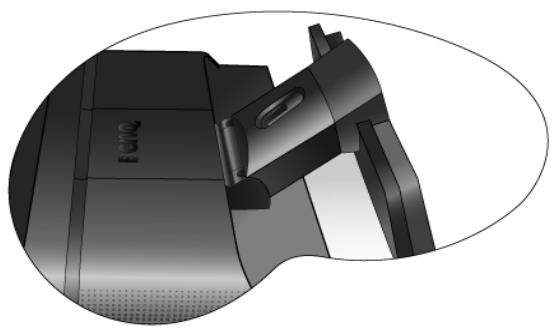

Comment séparer la base du support

1. Préparez le moniteur et la zone.

Mettez le moniteur hors tension et l'alimentation avant de débrancher le câble d'alimentation. Mettez l'ordinateur hors tension avant de débrancher le câble signal du moniteur.

Veuillez procéder avec soin pour éviter d'endommager le moniteur. Si la surface de l'écran est placée sur un objet tel qu'une agrafeuse ou une souris, cela fêlera le verre ou endommagera la surface du LCD, annulant votre garantie. Si vous faites glisser ou frotter le moniteur sur votre bureau, cela rayera ou endommagera les contrôles et la coque du moniteur.

Protégez le moniteur et l'écran en libérant une zone plane dégagée sur votre bureau et en plaçant quelque chose de doux comme une serviette sur le bureau pour protection avant de coucher la face de l'écran sur une surface propre et matelassée.

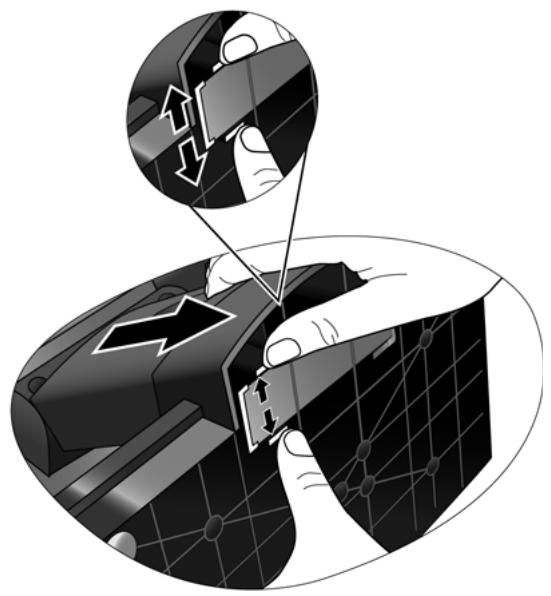

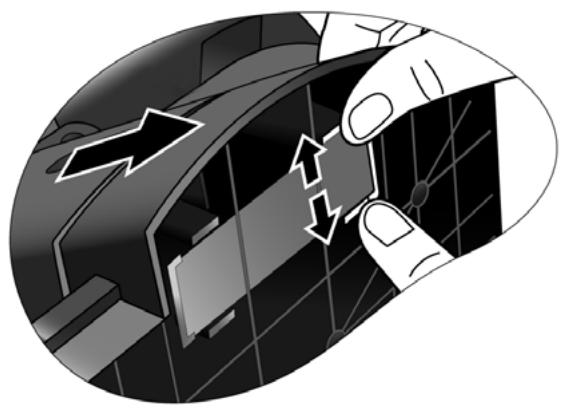

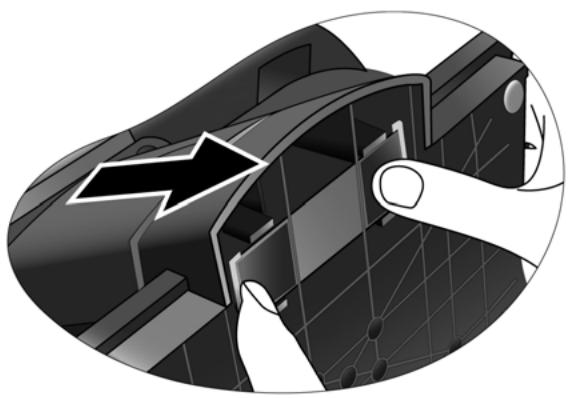

1. Libérez le clip de verrouillage sur un côté de la base du support tout en tirant sur le bord de la base à l'opposé du bras du support.
2. Libérez l'autre clip de verrouillage pour détacher la base du support du bras du support du moniteur.

Utilisation du kit de montage du moniteur

L'arrière de votre moniteur LCD a une monture standard VESA avec une forme de 100mm, permettant l'installation d'un support de montage au mur. Avant de commencer l'installation d'un kit de montage du moniteur, lisez attentivement les précautions ci-dessous.

Précautions

Montez votre moniteur et son kit de montage sur un mur plat. Assurez-vous que le mur est suffisamment résistant pour supporter le poids du moniteur. - Mettez le moniteur hors tension et l'alimentation avant de déconnecter les cables du moniteur LCD.

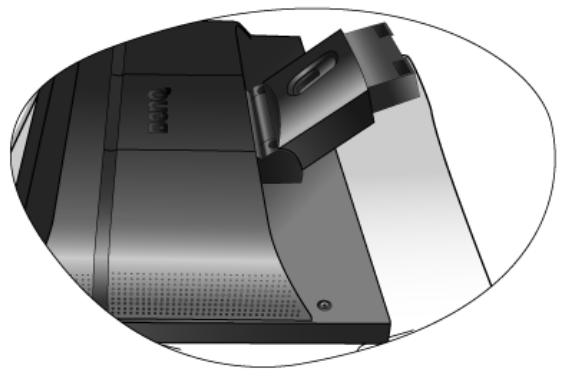

1. Retirez la base du moniteur.

Placez la surface de l’écran sur une surface propre et matelassée. Détachez la base du moniteur comme indiqué dans "Comment séparer la base du support."

1. Retirez le support du moniteur.

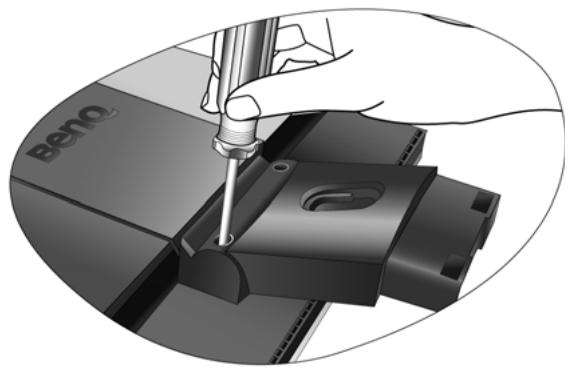

Utilisez un tournevis cruciforme pour retirer les vis qui fixent le support au moniteur.

L'utilisation d'un tournevis à pointe magnétisée est recommandée pour éviter de perdre les vis.

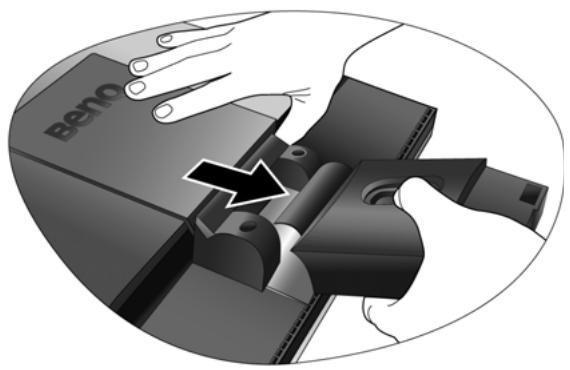

Puis tirez le support du moniteur en arrêté à l'opposé du moniteur.

Au cas où vous souhaitez utiliser votre moniteur sur le support ultérieurement, veuillez conserver la base du moniteur, le support du moniteur et les vis dans un endroit sûr pour une utilisation ultérieure.

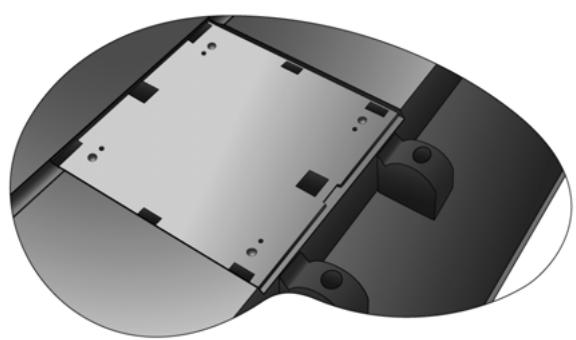

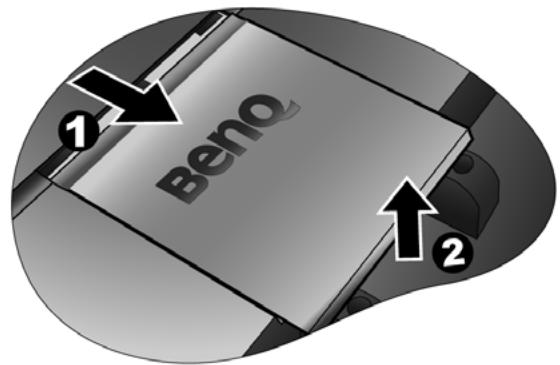

Faites glisser le couvercle arrêté vers vous pour le retirer. La plaque des vis à l'arrête du moniteur peut être révélée.

1. Suivez les instructions du manuel du support de montage sur mur que vous avez acheté pour effectuer l'installation.

4. Tirer pleinement profit de votre moniteur benq

Pour obtenir le meilleur bénéfice de votre nouveau moniteur à écran plat LCD couleur BenQ, réglez la carte graphique sur la résolution native de 1680 x 1050 pour commencer, puis vous pouvez installer le logiciel pilote du moniteur BenQ LCD personnelisé fourni sur le CD-ROM du moniteur BenQ LCD.

Les circonstances de connexion et d'installation de votre moniteur LCD BenQ détermine la procédure à suivre pour installer correctement le logiciel pilote personnalisé du moniteur LCD BenQ. Les circonstances dépendent de la version de Microsoft Windows utilisée et de si vous connectez le moniteur et installez le logiciel sur un nouvel ordinateur (sans logiciel pilote de moniteur existant), ou si vous mettez à jour une installation existante (avec un logiciel pilote déjà existant) avec un nouvel ordinateur.

Dans les deux cas cependant, lors de la première mise sous tension de votre ordinateur (après avoir connecté le moniteur à votre ordinateur), Windows reconnaît automatiquement le nouveau (ou différent) matériel, et lance son assistant Nouveau matériel détecté.

Suivez les instructions de l'assistant jusqu'à ce qu'il vous demande de sélectionner un modèle de moniteur. À ce moment, cliquez sur le bouton Disque fourni, insérez le CD-ROM du moniteur LCD BenQ et sélectionnez le modèle de moniteur approprié. Des détails complémentaires et des instructions étape par étape pour les deux installations, automatique (nouveau) ou mise à niveau (existant) suivent. Voir:

• Pour installer le moniteur sur un nouvel ordinateur à la page 14
• Pour mettre à niveau le moniteur sur un ordinateur existant » à la page 15

Si un nom d'utilisateur et un mot de passe sont nécessaires pour vous connecter à votre ordinateur Windows, vous devez vous connecter comme Administrateur ou comme membre du groupe d'Administrateurs pour installer le logiciel pilote du moniteur. De plus, si votre ordinateur est connecté à un réseau qui a des exigences d'accès de sécurité, les paramètres de stratégie du réseau peuvent vous empêcher d'installer le logiciel sur votre ordinateur.

Pour installer le moniteur sur un nouvel ordinateur

Cette instruction donne la procédure détaillée pour la sélection et l'installation du logiciel pilote personnalisé du moniteur LCD BenQ sur un nouvel ordinateur avec lequel un pilote de moniteur n'a jamais été installé. Cette instruction n'est appropriée que pour un ordinateur qui n'a jamais été utilisé et pour lequel le moniteur LCD BenQ est le tout premier moniteur à y être connecté.

Si vous ajoutez le moniteur LCD BenQ à un ordinateur existant auquel un autre moniteur a déjà été connecté (et qui a un pilote de moniteur installé), ne suivez pas ces instructions. Au contraire, suivez les instructions de Pour mettre à niveau le moniteur sur un ordinateur existant.

1. Suivez les instructions de Installation matérielle du moniteur. Lorsque Windows (2000 ou plus récent) démarre, il détecte automatiquement le nouveau moniteur et lance l'assistant Nouveau matériel détecté. Suivez les invites jusqu'à l'affichage de l'options pour Installer les pilotes de périphérique matériel.
2. Insérez le CD-ROM du moniteur LCD BenQ dans un lecteur de CD de l'ordinateur.
3. Cochez la case Rechercher un pilote approprié pour mon périphérique et cliquez sur Suivant.
4. Cochez la case Lecteurs de CD-ROM (déselectionnez toutes les autres) et cliquez sur Suivant.
5. Vérifiez pour confirmer que l'assistant a sélectionné le nom approprié de votre moniteur : «BenQ FP222Wa» et cliquez sur Suivant.
6. Cliquez sur Terminer.
7. Redémarrez l'ordinateur.

Pour permettre à niveau le moniteur sur un ordinateur existant

Cette instruction donne la procédure détaillée pour la mise à jour manuelle du logiciel pilote du moniteur existant sur votre ordinateur Microsoft Windows. Il est testé actuellement compatible (et recommandé seulement) pour les systèmes d'exploitation Windows 2000 et Windows XP.

Il est possible que le pilote du moniteur LCD BenQ fonctionne parfaitement avec d'autres versions de Windows, cependant au moment où ce manuel est écrit, BenQ n'a effectué aucun test de ce pilote sur d'autres versions de Windows et ne peut pas garantir son fonctionnement sur ces systèmes.

L'installation du logiciel pilote du moniteur nécessite l'installation du fichier information approprié (.inf) sur le CD-ROM du moniteur LCD BenQ pour le modèle de moniteur particulier que vous avez connecté, puis de laisser Windows installer les fichiers pilote du correspondant depuis le CD. Il est seulement nécessaire de le diriger dans la bonne direction. Windows a un Assistant Mise à jour de pilote de périphérique pour automatiser la tâche et vous guider dans la sélection du fichier et le processus d'installation.

Voir:

Pour installer sur le système Windows XP. Pour installer sur le système Windows 200.

1. Ouvrez les propriétés d'affichage.

Le raccourci le plus proche pour Propriétés d'affichage est via le bureau de Windows.

Cliquez du bouton droit sur le bureau et sélectionnez Propriétés dans le menu contextuel.

Par ailleurs, le menu de Windows pour Propriétés d'affichage est situé dans le Panneau de configuration.

Dans la version Windows XP, le Panneau de configuration est situé directement au-dessous de l'élément de menu principal Démarrer.

Les options de menu affichées dépendent du type de vue sélectionné pour votre système.

• Dans la vue Classique, cliquez sur Démarrer | Panneau de configuration | Affichage.
• Dans la vue Catégorie, cliquez sur Démarrer | Panneau de configuration | Apparence et thèmes | Modifier la résolution de l'écran.

La fenêtre Propriétés d'affichage s'affiche.

1. Cliquez sur l'onglet Paramètres et sur le bouton Avancé.

La fenêtre Propriétés avancées de l'affichage s'affiche.

1. Cliquez sur l'onglet Moniteur et sélectionnez 'Moniteur Plug and Play' dans la liste.

S'il n'y a qu'un moniteur dans la liste, il sera déjà sélectionné pour vous.

1. Clique sur le bouton Propriétés.

La fenêtre Propriétés du moniteur s'affiche.

Si le pilote fourni est listé comme étant BenQ et si le modèle correspondant à votre nouveau moniteur, les pilotes appropriés sont déjà installés et il n'y a rien d'autre à faire. Annulez ces fenêtres de propriétés.

Cependant, si BenQ n'est pas listé comme étant le fabricant ou si le modèle correct n'est pas actuellement affiché, il est nécessaire de continuer avec ces instructions.

1. Cliquez sur l'onglet Driver et sur le bouton Mettre à jour le pilote.

L'Assistant Mise à jour du matériel s'affiche. Suivez les instructions de l'assistant en notant les étapes ci-dessous :

1. Insérez le CD-ROM du moniteur LCD BenQ dans un lecteur CD de l'ordinateur auquel le monitér est connecté.
2. Cochez la case 'Installer à partir d'une liste ou d'un emplacement spécifique' et cliquez sur Suivant.
3. Cochez la case 'Rechner le meilleur pilote dans ces emplacements' et cochez également la case 'Rechner dans les medias amovibles', puis cliquez sur Suivant.

Veuillez attendre pendant que l'assistant recherche les lecteurs et le CD du moniteur LCD BenQ inséré à l'étape 6. Une fois terminé, l'assistant doit avoir trouvé et sélectionné le pilote BenQ sur le CD approprié pour votre modèle de moniteur, dans ce cas 'BenQ FP222Wa' dans l'emplacement

'd:\driver\BenQFP222Wa.inf' ou similaire.

La lettre de votre lecteur de CD peut être différente de l'exemple ci-dessus selon votre système. Elle peut être D: ou E: ou F: etc.

1. Sélectionnez (un seul) le fichier appelé BenQ FP222Wa sur le CD et cliquez sur le bouton Suivant.

Ceci copie et installe les fichiers de pilote de moniteur appropriés sur votre ordinateur.

1. Cliquez sur Terminer.

Ceci ferme l'assistant et vous retourne à la fenêtre Propriétés du moniteur, maintenant appelée Propriétés de BenQ FP222Wa.

1. Cliquez sur Fermer, OK et sur OK.

Ceci ferme les fenêtres Propriétés d'affichage. Il n'est pas nécessaire de redémarrer Windows XP, car les pilotes du moniter LCD BenQ fonctionneront immédiatement sans action complémentaire nécessaire.

Pour installer sur le système windows 200

Il n'est pas nécessaire de suivre ces instructions si vous installez sur un ordinateur qui a un système Windows XP (ou plus récent). Dans ce cas, voir les instructions de Pour installer sur le système Windows XP.

1. Ouvrez les Propriétés d'affichage.

Le raccourci le plus proche pour Propriétés d'affichage est via le bureau de Windows.

Cliquez du bouton droit sur le bureau et sélectionnez Propriétés dans le menu contextuel.

Par ailleurs, le menu de Windows pour Propriétés d'affichage est situé dans le Panneau de configuration.

Dans la version Windows 2000, le Panneau de configuration est situé au-dessous de l'objet de menu Paramètres.

Cliquez sur Démarrer | Paramètres | Panneau de configuration | Affichage.

La fenêtre Propriétés d'affichage s'affiche.

1. Cliquez sur l'onglet Paramètres et sur le bouton Avancé.

La fenêtre Propriétés avancées de l'affichage s'affiche.

1. Dans Windows 2000, cliquez sur l'onglet Moniteur et sur le bouton Propriétés.

La fenêtre Propriétés du moniteur s'affiche.

1. Dans Windows 2000, cliquez sur l'onglet Driver et sur le bouton Mettre à jour le pilote.

L'Assistant Mise à jour de pilote de périphérique s'affiche.

Pour terminer l'Assistant Mise à jour de pilote de périphérique de Windows.

Pour terminer l'assistant mise à jour de pilote de périphérique de windows.

1. Chargez le CD-ROM du moniteur LCD BenQ fourni avec votre moniteur. Insérez le CD-ROM dans un lecteur CD de l'ordinateur auquel le moniteur est connecté. La page de sélection de la langue du manuel d'utilisation s'affiche dans votre navigateur Web. Vous pouvez sélectionner une langue et afficher la version en ligne de ce manuel dans la fenêtre suivante. Vous pouvez alors l'imprimer pour référence si vous souhaitez travailler hors connexion. Quand vous êtes prêt, cliquez pour Annuler le navigateur, car il n'est pas nécessaire pour l'Assistant Mise à jour de pilote de périphérique de Windows.
2. Lancez l'Assistant Mise à jour de pilote de périphérique de Windows et cliquez sur Suivant.
3. Cochez la case 'Afficher une liste de pilotes connus...' et cliquez sur Suivant.
4. Cliquez sur le bouton Disque fourni. La fenêtre Installer à partir du disque s'affiche.
5. Cliquez sur le bouton Parcourir et naviguez jusqu'au CD-ROM du moniteur LCD BenQ. C'est le CD chargé à l'étape 1 ci-dessus. Le lecteur de CD aura une lecture de lecteur désignée par Windows (comme D: ou E: ou F:). Sélectionnez la lecture du lecteur correspondant au lecteur dans lequel vous avez mis le CD.
6. Double-cliquez sur le dossier marqué 'Driver'. Le contenu du dossier 'Driver' sera affiché.
7. Cliquez sur le bouton Ouvrir. Ceci vous renvoie à la fenêtre Installer à partir du disque dans laquelle est entrée l'adresse du dossier 'Driver' du CD du moniteur LCD BenQ dans le champ 'Copier les fichiers du fabricant à partir de :'. Le champ contiendra quelque chose du type «D:\Driver», «E:\Driver» ou «F:\Driver».
8. Cliquez sur le bouton OK. Ceci vous renvoie à l'Assistant Mise à jour de pilote de périphérique.
9. Sélectionnez (un seul clic) le fichier appelé BenQ FP222Wa et cliquez sur le bouton Suivant.
10. Cliquez sur Suivant. Ceci copie les fichiers de pilote de moniteur appropriés sur votre ordinateur.
11. Cliquez sur Terminer. Sous Windows 2000, ceci ferme l'assistant et vous retourne à la fenêtre Propriétés du moniteur, maintenant appelée Propriétés de BenQ FP222Wa. Au cas où vous souhaiteriez le faire, vous pouvez ici modifier le taux de rafraîchissement de l'écran et d'autres propriétés du moniteur pour correspondre à vos besoins. Voir Comment ajuster le taux de rafraîchissement de l'écran pour des détails.
12. Sous Windows 2000, cliquez sur Fermer. Ceci ferme la fenêtre Propriétés de BenQ FP222Wa et vous retourne à la fenêtre Propriétés avancées de l'affichage.
13. Sous Windows 2000, cliquez sur OK.

Ceci ferme la fenêtre Propriétés avancées de l'affichage et vous retourne à la fenêtre Propriétés de l'affichage.

Au cas où vous souhaiteriez le faire, vous pouvez ici modifier la résolution de l’écran (zone et couleur). Voir Comment ajuster la résolution de l’écran pour des détails.

14. Cliques sur OK.

Ceci ferme la fenêtre Propriétés de l'affichage et si vous avez apporté des modifications à la résolution de l'écran, Windows 2000 vous invite à confirmer pour effectuer les modifications et à confirmer de nouveau pour accepter les modifications. Cliquez sur OK et sur Oui respectivement.

5. Comment ajuster la résolution de l'écran

Du fait de la nature de la technologie d'affichage à cristaux liquides (LCD), la résolution de l'image est toujours fixe. La meilleure image possible pour votre FP222W est obtenue avec une résolution de 1680 x 1050. Ceci est appelé la « résolution native » ou résolution maximale, c'est-à-dire l'image la plus claire. Des résolutions plus faibles sont affichées sur un écran complet via un circuit d'interpolation. Un flou de l'image sur les frontières de pixels peut se produire avec la résolution interpolée selon le type de l'image et sa résolution d'origine.

Pour utiliser pleinement la technologie LCD, vous devez sélectionner le paramètre de résolution native de 1680 x 1050 sur le paramètre de résolution de l'écran de votre ordinateur comme décrit ci-dessous. Il faut savoir que toutes les cartes vidéo ne fournissent pas cette valeur de résolution. Si la carte ne le fait pas, visitez le site Web du fabricant de votre carte vidéo pour un pilote mis à jour pour votre modèle de carte vidéo qui prend en charge cette résolution. Les pilotes vidéo logiciels sont souvent mis à jour et disponibles pour de nouvelles résolutions vidéo matérielles. Si nécessaire, il peut être nécessaire de remplacer et mettre à jour votre carte vidéo matérielle pour pouvoir prendre en charge la résolution native du moniteur.

1. Ouvrez les Propriétés d'affichage et Sélectionnez l'onglet Paramètres. Vous pouvez ouvrir les Propriétés d'affichage en cliquant du bouton droit sur le bureau et en sélectionnant Propriétés dans le menu contextuel.
2. Utilisez le curseur dans la section 'Zone écran' pour ajuster la résolution de l'écran.

Sélectionner une résolution de 1680 × 1050, puis cliquez sur Appliquer.

1. Cliquez sur OK puis sur Oui.
2. Fermez la fenêtre Propriétés d'affichage.

6. Comment ajuster le taux de rafraîchissement de l'écran

Il n'est pas nécessaire de choisir le taux de rafraîchissement le plus élevé sur un écran LCD, car il n'est pas possible techniquement à un écran LCD de scintiller. Les meilleurs résultats seront obtenus en utilisant les modes d'usine déjà définis dans votre ordinateur. La section des spécifications de ce manuel d'utilisation contient un tableau avec les modes d'usine: Synchronisations du PC prises en charge

Vous pouvez désirer 60 Hertz pour la résolution native de 1680 × 1050.

1. Double-cliquez sur l'icône Affichage dans le Panneau de configuration.
2. Dans la fenêtre Propriétés d'affichage, sélectionnez l'onglet Paramètres et cliquez sur le bouton Avancé.
3. Sélectionnez l'onglet Adaptateur et sélectionnez un taux de rafraîchissement approprié pour correspondre à l'un des modes d'usine applicables listé dans le tableau des spécifications.
4. Cliquez sur Modifier, OK, puis sur Oui.
5. Fermez la fenêtre Propriétés d'affichage.

7. Optimisation de l'image

La meilleure manière d'obtenir un affichage optimal avec une entrée analogue (D-Sub) est d'utiliser la fonction « /key ». Appuyez sur la touche « /key » pour optimiser l'image actuellement affichée à l'écran.

Veuillez assurer que la carte graphique connectée sur votre ordinateur est configurée sur la résolution native du moniteur (1680 x 1050) lorsque vous utilisez la fonction « /key ».

Si vous le souhaitez, vous pouvez toujours ajuster les paramètres géométriques de l'écran manuellement en utilisant les éléments du menu de géométrie. Pour vous aider dans cette tâche, BenQ a fourni un utilitaire de test de l'écran que vous pouvez utiliser pour vérifier la couleur, le niveau de gris, et le gradient de ligne de l'écran.

1. Exécutez le programme de test auto. exe depuis le CD-ROM. C'est la meilleure manière d'observer les modifications possibles. Vous pouvez également utiliser toute autre image, telle que le bureau de votre système d'exploitation. Cependant, il est recommandé d'utiliser auto. exe. Lorsque vous exécutez auto. exe, un motif de test sort.
2. Appuyez sur le bouton « /key » sur le moniteur.
3. Appuyez sur « MENU » sur le panneau de commande pour accéder à l'OSD.
4. Utilisez les touches ou pour sélectionner « DISPLAY » (AFFICH.) et appuyez sur la touche « ENTRÉE » pour accéder au menu.
5. S'il y a du bruit vertical observé (comme un effet de rideau-tremblement des lignes verticales), appuyez sur la touche ou pour sélectionner « Pixel Clock » (Horloge pixel) et appuyez sur la touche « ENTRÉE ». Appuyez maintenant sur la touche ou pour ajuster le moniteur jusqu'à la disparition du bruit.
6. S'il y a du bruit horizontal observé, appuyez sur la touche ou pour sélectionner « Phase » et appuyez sur la touche « ENTRÉE ». Appuyez maintenant sur ou pour ajuster le moniteur jusqu'à la disparition du bruit.

8. Comment ajuster votre moniteur

Le panneau de commande

1. « Power » (Tension) : cette touche permet de mettre en marche ou d'arrêter le moniteur.
2. Touche « ENTER » (ENTRÉE): Accède aux sous-menus et sélectionne les éléments.
3. Touche Haut (▲): pour monter d'un niveau ou augmenter la valeur d'un paramètre. Cette touche sert également de raccourci pour la luminosité.
4. Touche Bas (▼): pour descendre d'un niveau ou diminuer la valeur d'un paramètre. Cette touche sert également de raccourci pour le contraste.
5. Touche « MENU »: Active le menu principal de l'OSD et retourne au menu précédent ou quitte l'OSD.
6. Touche « Mode »: Basculez entre différents modes, parmi Standard, Film, Dynamique et Photo.
7. Touche « Input »: Non disponible pour FP222W.
8. « /key »: permet le réglage automatique de la position verticale, de la phase, de la position horizontale et de la fréquence d'horloge des pixels.

OSD = affichage à l'écran.

Les touches spéciales afficheront une échelle graduée pour ajuster la valeur de ce paramètre et ne fonctionneront que lorsque le menu OSD n'est pas actuellement affiché. L'affichage des touches spéciales disparaîtra après quelques secondes sans activité de la touche. Voir « Mode touche spéciale » à la page 26.

Mode touche spéciale

Les touches du moniteur servent de touches spéciales pour fournir un accès direct à des fonctions particulières lorsque le menu n'est pas affiché actuellement à l'écran.

Touché spécial de luminosité

Appuyez sur la touche pour afficher l'indicateur Brightness (Luminosité). Puis appuyez sur la touche pour augmenter ou la touche pour diminuer la luminosité de l'écran, puis appuyez sur la touche MENU pour quitter.

Touchespecialdecontraste

Appuyez sur la touche pour afficher l'indicateur Contrast (Contraste). Puis appuyez sur la touche pour augmenter ou la touche pour diminuer le contraste de l'écran, puis appuyez sur la touche MENU pour quitter.

Touchespecialdemode

Appuyez sur la touche continuellement pour passer de l'un à l'autre des 4 modes de la fenêtre principale, parmi Standard, Film, Dynamiq. et Photo. Le réglage sera effectif immédiatement.

Voir également « Mode d'image » à la page 32.

Mode du menu principal

Vous pouvez utiliser le menu OSD (affiché à l'écran) pour ajuster tous les paramètres sur votre écran. Appuyez sur la touche MENU pour afficher le menu principal suivant de l'OSD.

Il y a quatre menus principaux de l'OSD :

Utilisez les touches ou pourmettre un element du menu en surbrillation et appuyez la touche ENTER (ENTREE) pour afficher les parametes de I'element du menu.

Le menu a 14 langues différentes, voir « Language (Langue) » à la page 34 au-dessous de « OSD Settings » (Paramètres OSD) pour plus de détails.

Pour plus d'informations sur chaque menu, veuillez consulter les pages suivantes:

• Menu DISPLAY (AFFICH.) à la page 28
• Menu PICTURE (IMAGE) » à la page 30 · « Menu PICTURE ADVANCED (IMAGE AVANCÉE) » à la page 32
• « Menu SYSTEM (SYSTEME) » à la page 33

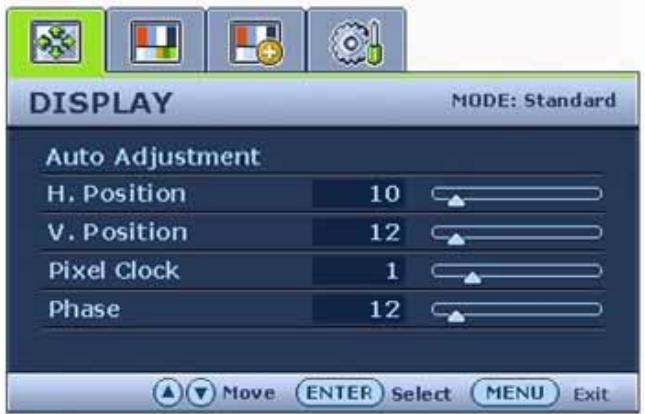

Menu display (AFFICH.)

1. Appuyez la touche MENU pour afficher le menu principal.
2. Appuyez les touches ou pour sélectionner DISPLAY (AFFICH.), puis appuyez la touche ENTER (ENTRÉE) pour accéder au menu.
3. Appuyez les touches ou pour déplacer la surbrillance à un élément du menu, puis appuyez la touche ENTER (ENTREE) pour selectionner cet élément.
4. Appuyez les touches ou pour faire des ajustements ou des sélections.
5. Pour retournez au menu précédent, appuyez le bouton MENU.

Éléments	Fonction	Fonctionnement	Plage
Auto Adjustment (Ajustement auto)	Optimise et ajuste les paramètres de l'écran automatiquement pour vous. Le bouton « /key » est la « touche spéciale » pour cette fonction.	Appuyez la touche ENTER (ENTRÈE) pour séléctionner cette option et effectuer l'ajustement.
H. Position (Position H.)	Ajuste la position horizontal de l'image sur l'écran.	Appuyez les touches ◆ ou ◆ pour ajuster la valeur.	0 à 100
V. Position (Position V.)	Ajuste la position verticalie de l'image sur l'écran.		0 à 100
Pixel Clock (Horloge Pixel)	Ajuste la fréquence de l'horloge pixel pour synchroniser avec le signal video analogique en entrée. Voir également : « Optimisation de l'image » à la page 23		0 à 100
Phase	Ajuste la phase de l'horloge pixel pour synchroniser avec le signal video analogique en entrée. Voir également : « Optimisation de l'image » à la page 23		0 à 63

1. Appuyez sur la touche MENU pour afficher le menu principal.
2. Appuyez les touches ou pour sélectionner PICTURE (IMAGE), puis appuyez la touche ENTER (ENTRÉE) pour accéder au menu.
3. Appuyez les touches ou pour déplacer la surbrillance à un élément du menu, puis appuyez la touche ENTER (ENTRÉE) pour sélectionner cet élément.
4. Appuyez les touches ou pour faire des ajustements ou des sélections.
5. Pour retournez au menu précédent, appuyez le bouton MENU.

Éléments	Fonction	Fonctionnement	Plage
Brightness (Luminosite)	Ajuste la balance entre les niveaux lumineux et sombres.	Appuyez la touche ↓ pour augmenter la luminosite et appuyez la touche ↓ pour diminuer la luminosite.	0 à 100
Contrast (Contraste)	Ajuste le degré de différence entre les points sombres et les points lumineux.	Appuyez la touche ↓ pour augmenter le contraste et appuyez la touche ↓ pour diminuer le contraste.	0 à 100
Sharpness (Finesse)	Ajuste la clarté et la visibilité des contours des sujets dans l'image.	Appuyez la touche ↓ pour améliorer la nettoyé de l'image et appuyez la touche ↓ pour avoir un effet doux à l'image.	1 à 5
Color (Couleur) - Appuyez ENTER (ENTRÈE) pour accéder au menu Color (Couleur).
Normal	Permet aux photos et aux photos d'être affichées en couleurs naturelles. C'est la couleur par défaut de l'usine.	Appuyez les touches ◆ ou ↓ pour sélectionner cette option.
Bluish (Bleuâtre)	Applique une teinte froide à l'image. Elle est prédéfinie à l'usine à la couleur blanche standard de l'industrie informatique.
Reddish (Rougeâtre)	Applique une teinte chaude à l'image. Elle est prédéfinie à l'usine à la couleur blanche standard de la presse.
User Mode (Utilisat.)	Personnaliste la teinte de la couleur de l'image. Le mélange des couleurs primaires Red (Rouge), Green (Vert) et Blue (Bleu) peut être modifié pour changer la teinte de la couleur de l'image. Le réglage de départ par défaut est 50. La diminution d'une ou plusieurs des couleurs réduira leur influence respective sur la teinte de la couleur de l'image. P. ex. si vous réduisez le niveau bleu, l'image prendra graduallement une teinte jaunâtre. Si vous réduisez le vert, l'image prendra une teinte magenta.	Appuyez les touches ◆ ou ↓ et la touche ENTER (ENTRÈE) pour sélectionner Red (Rouge), Green (Vert) ou Blue (Bleu). Puis utiliser les touches ◆ ou ↓ pour ajuster les couleurs.	• Red (Rouge) 0 à 100 • Green (Vert) 0 à 100 • Blue (Bleu) 0 à 100
Reset Color (Réinit. Couleur)	Réinitialise les réglages de couleur personnalisés User Mode (Utilisat.) aux valeurs par défaut de l'usine.	Appuyez les touches ◆ ou ↓ pour ajuster la valeur.	• Yes (OUI) • No (NON)

1. Appuyez sur la touche MENU pour afficher le menu principal.
2. Appuyez les touches ou pour sélectionner PICTURE ADVANCED (IMAGE AVANCÉE), puis appuyez la touche ENTER (ENTRÉE) pour accéder au menu.
3. Appuyez les touches ou pour déplacer la surbrillance à un élément du menu, puis appuyez la touche ENTER (ENTRÉE) pour sélectionner cet élément.
4. Appuyez les touches ou pour faire des ajustements ou des sélections.
5. Pour retournez au menu précédent, appuyez la touche MENU.

Élément	Fonction	Fonctionnement	Plage
Mode d'image	Sélectionnez un mode d'image qui correspond le mistroux au type d'images sur l'écran. • Standard – pour des applications PC de base. • Film – pour afficher les videos. • Dynamiq. – pour afficher lesideos spécifiques en paysage et pour les yeux. • Photo – pour afficher des images fixes.	Appuyez les touches ↑ ou ↓ pour modifier les paramètres.	• Standard • Film • Dynamiq. • Photo
Présentation	Affiche l'aperçu des images à l'écran avec le mode sélectionné dans Mode d'image. L'écran sera divisé en deux fenêtres. La fenêtre de gauche est une démonstration des images en mode Standard, alors que la fenêtre de droite présente les images avec le mode spécifique.	Appuyez les touches ↑ ou ↓ pour modifier les paramètres.	• ACTIVÉ • ETEINT

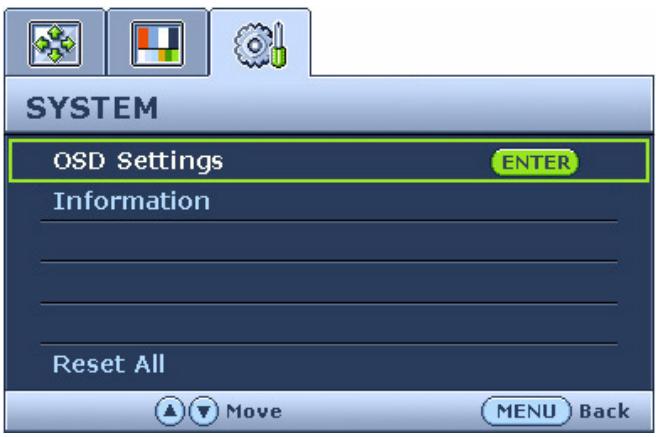

1. Appuyez sur la touche MENU pour afficher le menu principal.
2. Appuyez les touches ou pour sélectionner SYSTEM (SYSTÈME), puis appuyez la touche ENTER (ENTRÉE) pour accéder au menu.
3. Appuyez les touches ou pour déplacer la surbrillance à un élément du menu, puis appuyez la touche ENTER (ENTRÉE) pour sélectionner cet élément.
4. Appuyez les touches ou pour faire des ajustements ou des sélections.
5. Pour retournez au menu précédent, appuyez le bouton MENU.

Éléments	Fonction	Fonctionnement	Plage
OSD Settings (Paramètres OSD) - Appuyez ENTER (ENTRÈE) pour accéder au menu OSD Settings (Paramètres OSD).
Language (Langue)	Définit la langue du menu OSD.	Appuyez les touches ◆ ou ↓ pour ajuster la valeur.	• English • Français • Deutsch • Italiano • Espanol Polski/ • Cesky/ • Magyar/ • Srpskohrvatski (jezik) • Româna • Nederlands • Yüstkenn • Svenska • Português
H. Position (Position H.)	Ajusté la position horizontal du menu OSD.	Appuyez les touches ◆ ou pour ajuster la valeur.	0 à 100
V. Position (Position V.)	Ajusté la position verticale du menu OSD.		0 à 100
Display Time (Temps d'affichage)	Ajusté le temps d'affichage du menu OSD.		·5 s ·10 s ·15 s ·20 s ·25 s ·30 s
OSD Lock (Verrou OSD)	Évite que les réglages de l'écran soient changés accidentellement. Lorsque cette fonction est activée, le fonctionnement des commandes OSD et des touches spéciales sera déactivé.	Appuyez les touches ◆ ou pour ajuster la valeur.	·ON (ACTIVÉ) ·OFF (ETEINT)
		Pour déverrouiller les commandes OSD lorsque l'OSD est réalisé sur verrouillé, appuyez et maintenez le bouton « MENU » pendant 15 secondes pour accéder à l'option « OSD Lock » (Verrou OSD).
Appuyez MENU pour quitter le menu OSD Settings (Paramètres OSD).
Information	Affiche les réglages actuels des propriétés de l'écran.	Appuyez la touche ENTER (ENTRÈE) pour séléctionner cette option.
Reset All (Rétablit tout)	Rétablit tous les réglages de mode, de couleur et de géométrie aux valeurs par défaut de l'usine.	Appuyez les touches ◆ ou pour ajuster la valeur.	·Yes (OUI) ·No (NON)

Foire aux questions (FAQ)

L'image est floue : Reportez-vous aux instructions de la section « Comment ajuster la résolution de l'écran » à la page 21 pour sélectionner la résolution et la fréquence de rafraîchissement appropriées. Utilisez-vous un cable d'extension VGA?

Effectuez un test après avoir retiré le cable d'extension. L'image est-elle à présent correctement mise au point? Si ce n'est pas le cas, optimisez l'image en suivant les instructions de la section « Comment ajuster le taux de rafraîchissement de l'écran » à la page 22. Lorsqu'on utilise un cable d'extension, il est normal que l'image puisse présenter un certain flou dû à des pertes lors du trajet du signal dans le cable. Vous pouvez réduire ces pertes en employant un cable d'extension doté d'une meilleure conductivité ou un amplificateur intégré.

L'image n'est-elle floue qu'à une résolution inférieure à la résolution native (maximale)?

Reportez-vous à la section « Comment ajuster la résolution de l'écran » à la page 21. Sélectionnez la résolution native.

Des erreurs de pixels sont visibles : Certains pixels sont toujours noirs, un ou plusieurs pixels sont toujours blancs, un ou plusieurs pixels sont toujours rouges, verts, bleus ou d'une autre couleur.

Nettoyez l'écran LCD. - Mettez sous tension, puis hors tension. Il s'agit de pixels qui restent allumés ou éteints en permanence, c'est un dernier naturel se produisant dans la technologie LCD.

Les couleurs de l'image ne sont pas correctes. L'image présente une teinte jaunâtre, bleutée ou rosée.

Sélectionnez MENU > PICTURE (IMAGE) > COLOR (COULEUR) > RESET COLOR (RÉINIT. COULEUR), puis désélectionnez « YES » (OUI) dans la boîte de message « CAUTION » (ATTENTION) pour réinitialiser les réglages de couleurs aux valeurs par défaut de l'usine.

Si l'image n'est toujours pas correcte et que la couleur de l'OSD est elle aussi anormale, l'une des trois couleurs primaires est absente du signal d'entrée. Vérifiez alors les connecteurs du câble de signal. Si vous constatez qu'une broche est pliée ou cassée, contactez votre revendeur.

Aucune image n'est visible : Le témoin de l'écran est-il de couleur verte ?

Si le témoin LED est allumé en vert et que le message « Hors de portée » s'affiche à l'écran, cela signifie que vous utilisez un mode d'affichage non pris en charge par le moniteur. Changez alors le paramétrage en sélectionnant un mode d'affichage admis. Reportez-vous à la section «

Synchronisations du PC prises en charge » à la page 38. Le mode recommandé est 1680 x 1050 @ 60Hz.

Le témoin de l'écran est-il de couleur orange?

Si le témoin LED est allumé en orange, le mode d'économie d'énergie est actif. Appuyez sur n'importe quelle touche du clavier ou déplacez la souris. Si cette action ne résout pas le problème, vérifiez les connecteurs du câble de signal. Si vous constatez qu'une broche est pincée ou cassée, contactez votre revendeur.

Le témoin de l'écran est-il allumé ?

Contrôlez la prise secteur, l'alimentation électrique externe et l'interrupteur de mise sous tension.

⑦ L'image est déformée, clignote ou scintille : Reportez-vous aux instructions de la section « Comment ajuster la résolution de l'écran » à la page 21 pour sélectionner la résolution et la fréquence de rafraîchissement appropriées. ⑦ L'image est déplacée dans une direction déterminée : Reportez-vous aux instructions de la section « Comment ajuster la résolution de l'écran » à la page 21 pour sélectionner la résolution et la fréquence de rafraîchissement appropriées.

Pour plus d'aide

Si vous ne parvenez pas à résoudre vos problèmes en suivant les instructions de ce manuel, contactez votre revendeur ou envoyez-nous un courrier électronique à l'adresse suivante : [e-mail]

10. Synchronisations du PC prises en charge

Données en entrée
Résolution	Fréquence horizontal (KHz)	Fréquence vertical (Hz)	Fréquence d'horloge des pixels (MHz)	Commentaire
640x350	31.47	70.08	25.17	DOS
720x400	31.47	70.08	28.32	DOS
640x480	31.47	60.00	25.18	DOS
640x480	35.00	67.00	30.24	Macintosh
640x480	37.86	72.80	31.50	VESA
640x480	37.50	75.00	31.50	VESA
800x600	37.88	60.32	40.00	VESA
800x600	48.08	72.19	50.00	VESA
800x600	46.86	75.00	49.50	VESA
832x624	49.72	74.55	57.29	Macintosh
1024x768	48.36	60.00	65.00	VESA
1024x768	56.48	70.10	75.00	VESA
1024x768	60.02	75.00	78.75	VESA
1024x768	60.24	74.93	80.00	Macintosh
1152x864	67.50	75.00	108.00	VESA
1152x870	68.68	75.06	100.00	Macintosh
1152x900	61.80	66.00	94.50	SUN 66
1152x900	71.81	76.14	108.00	SUN
1280x1024	64.00	60.00	108.00	VESA
1280x1024	75.83	71.53	128.00	IBMI
1280x1024	80.00	75.00	135.00	VESA
1280x1024	81.18	76.16	135.09	SPARC2
1680x1050	75.00	60.00	162.00	VESA

• L'image peut disparaître ou se brouiller à la suite de différences de fréquence de signal lorsque vous utilisez une carte VGA non conforme aux normes habituelles. Il ne s'agit toutefois pas d'une erreur. Vous pouvez résoudre ce problème en modifiant un réglage automatique ou en modifiant manuellement le réglage de phase et de fréquence des pixels dans le menu « DISPLAY (AFFICH.) »
• Pour prolonger la longévité de l'appareil, il est conseillé d'employer la fonction d'économie d'énergie de l'ordinateur.

11. Specifications

Modèle	FP222W a
Type d'écran	22 pouces, actif, TFT
Diagonale visible	558,68 mm
Résolution native (maximale)	1680 x 1050
Couleurs	16,7 millions
Contraste / luminosité	700:1 / 300 cd/m2
Délai de réponse	5 ms
Angle de vision (gauche/droite, haut/bas)	170, 160 (Rapport de contraste≥10)
Fréquence de ligne	Monitour multifréquences de 30 - 82 kHz
Fréquence d'image	56 - 76 Hz modes dans cette plage de valeurs
Diagnostiques de l'image	Numérique, technologie OSD, fonction « /key » (fonction de réglage automatique de l'image)
Contrôles	bouton de mise sous tension, 7 boutons, touche « /key »
Fonctions	Contraste, luminosité, position horizontal et verticale position de l'image, phase, fréquence d'horloge des pixels, équilibre des couleurs, palette de couleurs, mode d'image, presentation, OSD multilingue, position de l'OSD, verrou OSD
Gestion de l'énergie	VESA DPMS, EPA
Max. consommation d'énergie	≤ 49 Watts
Consommation électrique en veille	≤ 1 Watt, 120 V
	≤ 2 Watt, 240 V
	This product comply with ENERGY STAR® Program Requirements Computer Monitors. Version 4.0
Signal d'entrée	RVB analogue 0,7 Vpp/75 Ohm positif
Synchronisation	TTL séparé, TTL composite Câble mini D-sub 15 broches
Température (fonctionnement)	0° C - 40° C
Humidité ambiente (fonctionnement)	10 % - 90 %
Certifications	TCO 03, TÜV/Ergonomics, TÜV/ GS, FCC Class B, ISO 13406-2, VCCI, CB Report, CE, C-Tick, BSMI, Fimko, GOST, CSA, CCC, MIC
Tension en fonctionnement	Alimentation électrique à commutation automatique, 100 - 240 V, 50 - 60 Hz
Dimensions (H x L x P)	422,45 x 518,26 x 169,57 mm
Poids	5,8 kg
