FP202W A - Écran d'ordinateur BENQ - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moniteur LCD à écran large
Taille de l'écran	20,1 pouces (51,1 cm) diagonale
Résolution native (maximale)	1680 x 1050 à 60 Hz
Couleurs affichables	16,7 millions
Rapport de contraste	1000:1
Luminosité	300 cd/m²
Temps de réponse	5 ms
Angle de vision (H/V)	160°/160° (CR≥10)
Fréquence de ligne	31 - 83 kHz
Fréquence d'image	56 - 76 Hz (1680×1050 à 60 Hz max)
Signal d'entrée	Analogique RVB 0,7 Vpp/75 Ohm positif (D-Sub uniquement)
Gestion de l'énergie	VESA DPMS, ENERGY STAR® 4.0
Consommation électrique (max)	≤ 50 Watts
Consommation en veille	≤ 1 Watt (120 V), ≤ 2 Watts (240 V)
Tension de fonctionnement	100 - 240 V, 50/60 Hz (automatique)
Dimensions (H×L×P)	396,7 × 479,6 × 169,9 mm
Poids	4,8 kg
Température de fonctionnement	0°C - 40°C
Humidité de fonctionnement	10% - 90%
Certifications	TCO 99/03 (option), TÜV/Ergonomics, GS, FCC B, ISO 13406-2, VCCI, CSA, CB, CE, C-Tick, BSMI, Fimko, GOST, CCC, UL, PSB, SASO
Contrôles	Bouton marche/arrêt, 7 touches, touche i key (réglage auto)
Fonctions OSD	Contraste, luminosité, position H/V, horloge pixel, phase, équilibre des couleurs, mode image, présentation, multilingue, verrouillage OSD
Entretien	Débrancher avant nettoyage ; utiliser un chiffon non pelucheux ; ne pas utiliser de liquides ou nettoyants pour vitres
Sécurité	Ne pas ouvrir le boîtier ; risque d'électrocution ; contacter un technicien qualifié pour toute réparation

FOIRE AUX QUESTIONS - FP202W A BENQ

Comment régler la résolution optimale de l'écran ?

Pour une image nette, réglez la résolution sur 1680 x 1050 (résolution native). Allez dans Propriétés d'affichage (clic droit sur le bureau) > onglet Paramètres et sélectionnez cette résolution.

Que faire si l'image est floue ?

Vérifiez d'abord la résolution (réglée sur 1680×1050). Si vous utilisez un câble d'extension VGA, retirez-le. Utilisez la touche i key pour un réglage automatique. Si le problème persiste, ajustez manuellement l'horloge pixel et la phase dans le menu DISPLAY.

Comment nettoyer l'écran LCD ?

Débranchez le moniteur. Utilisez un chiffon non pelucheux et non abrasif. N'utilisez pas de liquide, d'aérosol ou de nettoyant pour vitres.

Pourquoi l'écran reste-t-il noir et le voyant est orange ?

Le voyant orange indique le mode d'économie d'énergie. Appuyez sur une touche du clavier ou bougez la souris. Si cela ne fonctionne pas, vérifiez la connexion du câble signal et la prise secteur.

Comment déverrouiller les commandes OSD si elles sont inactives ?

Si l'OSD est verrouillé, maintenez la touche Exit enfoncée pendant 5 secondes. Ensuite, allez dans le menu SYSTEM > OSD Settings et réglez OSD Lock sur OFF.

Puis-je utiliser un câble DVI-D avec le FP202W A ?

Non, le modèle FP202W A ne dispose pas d'entrée DVI-D. Il n'accepte que le signal analogique via le câble D-Sub fourni.

Des pixels restent allumés ou éteints en permanence, est-ce normal ?

Oui, c'est un défaut naturel de la technologie LCD. Cela n'affecte pas la performance générale. Si le nombre de pixels défectueux est excessif, contactez votre revendeur.

Comment optimiser l'image en entrée analogique ?

Utilisez la touche i key pour un réglage automatique. Si nécessaire, ajustez manuellement Horloge Pixel et Phase dans le menu DISPLAY. Assurez-vous que la résolution est réglée sur 1680×1050.

Quelle est la consommation électrique en veille ?

La consommation en veille est ≤ 1 Watt sous 120 V et ≤ 2 Watts sous 240 V, conforme ENERGY STAR®.

Où trouver le pilote du moniteur ?

Le pilote se trouve sur le CD-ROM fourni. Pour l'installer, insérez le CD, suivez l'assistant Windows et sélectionnez le modèle 'BenQ FP202W/FP202WA' dans le dossier Driver > Windows Vista ou Windows XP.

MODE D'EMPLOI FP202W A BENQ

Moniteur LCD à écran large (20,1")

Manuel de l'utilisateur

Bienvenue

Copyright © 2007 BenQ Corporation. Tous droits réservés. Aucune partie de cette publication ne peut être reproduite, transmise, transcrivie, stockée sur un système d'archivage ou traduite dans une langue ou un langage informatique, sous aucune forme ou par aucun moyen électronique, mécanique, magnétique, optique, chimique, manuel ou autre, sans l'autorisation écrite préalable de BenQ Corporation.

Limitation de responsabilité

BenQ Corporation n'assure aucune représentation ou garantie, express ou implicite, quant au contenu de cette publication et refuse en particulier toute garantie, aptitude à la commercialisation ou adéquation à un usage particulier. Par ailleurs, BenQ Corporation se réserve le droit de réviser cette publication et d'apporter de temps à autre des modifications au contenu de la présente publication sans obligation de préavis envers quiconque.

Sécurité de l'alimentation électrique

• L'adaptateur CA isole l'équipement de l'alimentation CA.
• Le câble d'alimentation permet de mettre hors tension le matériel qui peut être branché. Placez votre câble près d'une prise électrique facilement accessible.
• Vous devez respecter le type d'alimentation indiqué sur l'étiquette de repérage. Si vous ne connaissez pas le type d'alimentation auquel vous êtes raccordé, contactez votre revendeur ou votre compagnie d'électricité.

Entretien et nettoyage

• Nettoyage Débranchez toujours la prise du moniteur avant de le nettoyer. Nettoyez la surface du moniteur LCD avec un tissu non pelucheux et non abrasif. Ne pas utiliser de liquide, d'aerosol ou de nettoyant pour vitres.
• Les orifices et les ouvertures situés au-dessus et à l'arrière du boîtier sont prévus pour la ventilation. Ils ne doivent jamais être bloqués ou obstrués. Ce produit ne doit jamais être placé près ou au-dessus d'un radiateur ou de toute autre source de chaleur, et il ne doit pas être placé dans un espace clos sauf si un système de ventilation ajusté est en place.
• N'introduisez aucun objet, ne renversez aucun liquide dans l'appareil.

Entretien

• N'essayez pas de réparer par vous-même ce moniteur; en l'ouvrant ou en enlevant le couvercle, vous vous exposez notamment à des risques d'électrocution. En cas de mauvaise utilisation comme décrit ci-dessus ou d'accident tel qu'une chute ou un choc, contactez un technicien de service qualifié.

Sommaire

Pour commencer4Présentation du moniteur6

Vue avant 6 Vue arrière (FP202W V3) 6 Vue arrière (FP202W A) 7

Installation matérielle du moniteur 8

Comment séparer la base du support 11

Tirer pleinement profit de votre moniteur BenQ 12

Pour installer le moniteur sur un nouvel ordinateur 13 Pour permettre à niveau le moniteur sur un ordinateur existant 14 Comment installer sur les systèmes Windows Vista 15 Pour installer sur le système Windows XP 16

Comment ajuster la résolution de l'écran 18 Sous Windows, vous pouvez modifier la résolution de l'image comme suit :.... 18 Comment ajuster le taux de rafraîchissement de l'écran 19 Sous Windows, vous pouvez modifier le taux de rafraîchissement comme suit :.19 Optimisation de l'image 20 Comment ajuster votre moniteur 21

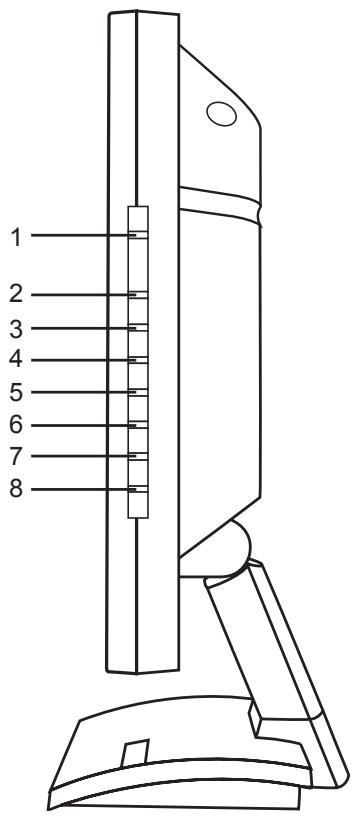

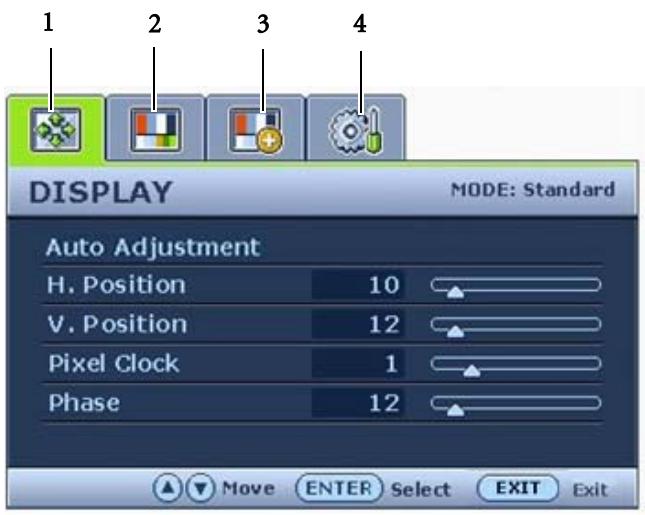

Le panneau de commande 21 Mode touche spéciale 22 Mode du menu principal 23

Dépannage 33

Foire aux questions (FAQ) 33 Pour plus d'aide 34

Synchronisations du PC prises en charge 35

Spécifications 36

1. Pour commencer

Votre FP202W V3/FP202W A fournira la performance optimale d'affichage de la résolution vidéo standard de 1680 x 1050. Veuillez vous assurer que votre carte graphique prend en charge la résolution de 1680 x 1050.

Lorsque vous déballez le produit, vérifiez que vous disposez des éléments suivants. Si certains éléments manquent ou sont endommagés, contactez immédiatement le revendeur auprès duquel vous avez acheté votre moniteur.

Moniteur à cristaux liquides BenQ	benv
Guide de démarrage rapide
CD-ROM
Cordon d'alimentation (L'image peut être différente du produit fourni dans votre région)
Câble d'interface D-sub

Câble des signaux: DVI-D (en option)

(Non disposable pour FP202W A)

Envisagez la possibilité de conserver le carton et l'emballage pour une utilisation ultérieure lorsque vous poursuivez avoir à transporter le moniteur. La garniture en mousse formatée est idéale pour la protection du moniteur pendant le transport.

2. Présentation du moniteur

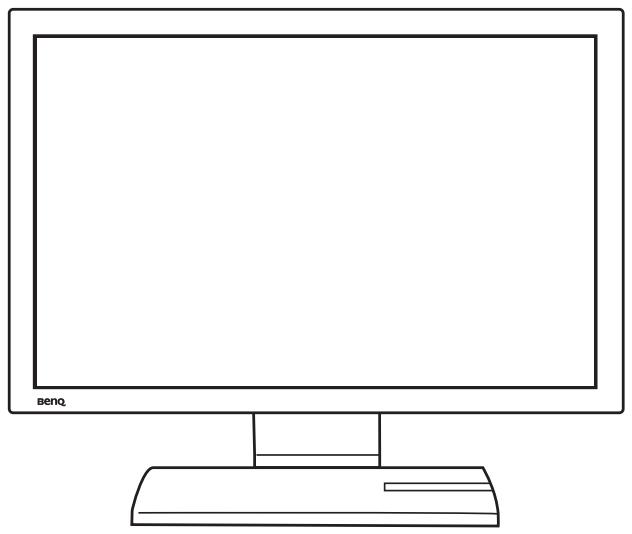

Vue avant

Vue arrêtée (FP202W V3)

1. Prise jack d'alimentation en courant alternatif
2. Prise d'entrée DVI-D
3. Prise d'entrée DVI-D

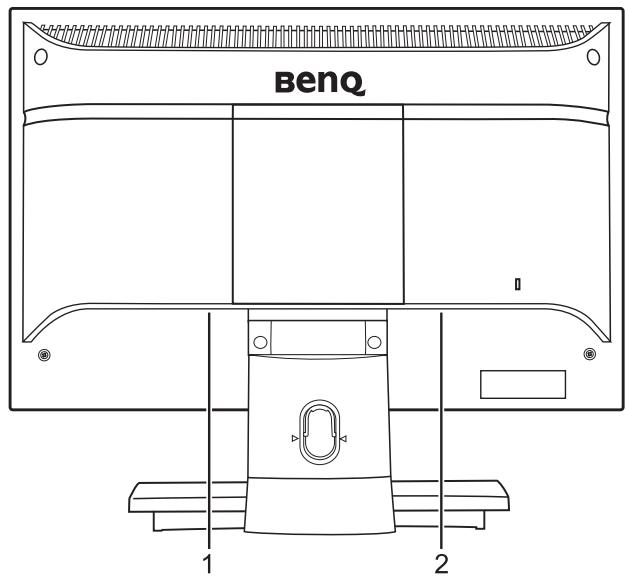

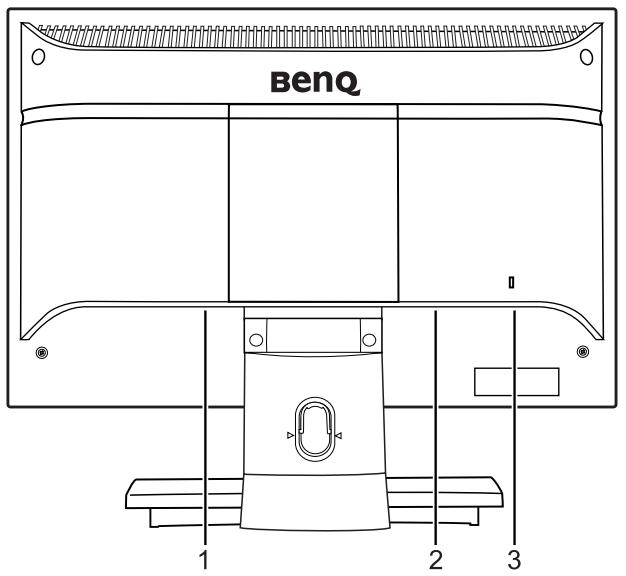

Vue arrière (FP202W A)

1. Prise jack d'alimentation en courant alternatif
2. Prise d'entrée sous-D

3. Installation matérielle du moniteur

Si l'ordinateur est sous tension, vous devez le mettre hors tension avant de continuer. Ne branchez pas et ne mettez pas le moniteur sous tension avant d'y être invité.

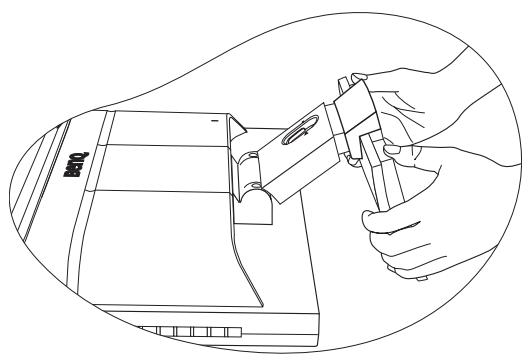

1. Fixez la base du moniteur.

Veuillez procéder avec soin pour éviter d'endommager le moniteur. Si la surface de l'écran est placée sur un objet tel qu'une agrafeuse ou une souris, cela fêlera le verre ou endommagera la surface du LCD, annulant votre garantie. Si vous faites glisser ou frotter le moniteur sur votre bureau, cela rayera ou endommagera les contrôles et la coque du moniteur.

Protégez le moniteur et l'écran en libérant une zone plane dégagée sur votre bureau et en plaçant quelque chose de doux comme le sac d'emballage du moniteur sur le bureau pour matelassage.

Placez la surface de l'écran sur surface plane matelassée.

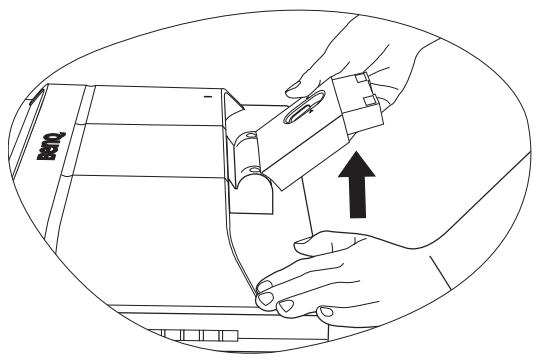

Tout en tenant le moniteur fermement sur le bureau, tirez le bras du support du moniteur vers le haut pour dégager le moniteur.

Orientez et alignez l'emboiture de la base du support avec l'extrémité du bras du support, puis poussez pour les rapprocher jusqu'à un déclic et leur verrouillage en place.

Essayez doucement de les séparer pour vérifier qu'ils sont bien assemblés.

Soulevez doucement le moniteur, retournez-le et placez-le sur son support sur une surface plane et égale.

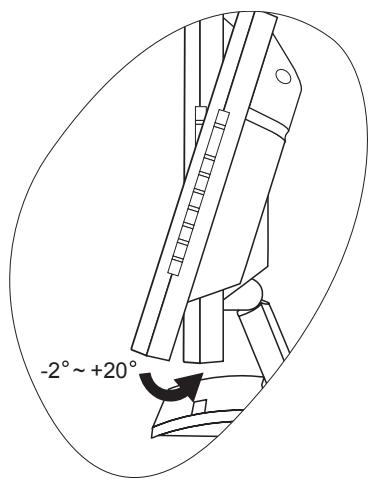

Le moniteur doit être positionné et l'angle de l'écran réglé de manière à minimiser les réflexions indésirables d'autres sources lumineuses.

1. Connectez le câble vidéo de l'ordinateur.

Connectez le câble vidéo de l'ordinateur. N'utilisez pas à la fois le câble DVI-D et le câble D-Sub sur le même ordinateur. Le seul cas dans lequel les deux câbles peuvent être utilisés est s'ils sont connectés à deux ordinateurs différents avec les systèmes vidéo appropriés. (Non disponible pour FP202W A)

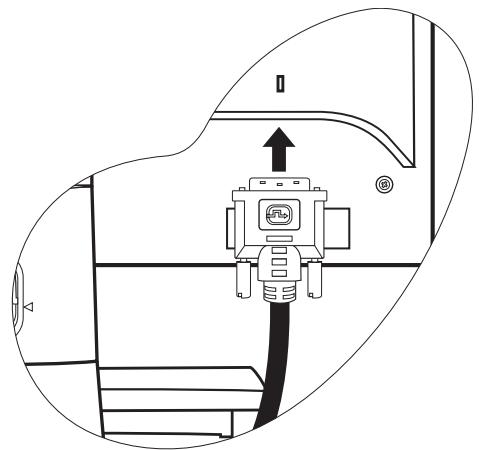

Connectez une extrémité du cable DVI-D à la prise DVI-D du moniteur et l'autre extrémité au port DVI-D sur votre ordinateur. (en option, non disponible pour FP202W A)

Le format DVI-D est utilisé pour la connexion numérique directe entre la source vidéo et les moniteurs LCD ou les projecteurs numériques. Les signaux vidéo numérique produisent une image de qualité supérieure aux signaux vidéo analogiques.

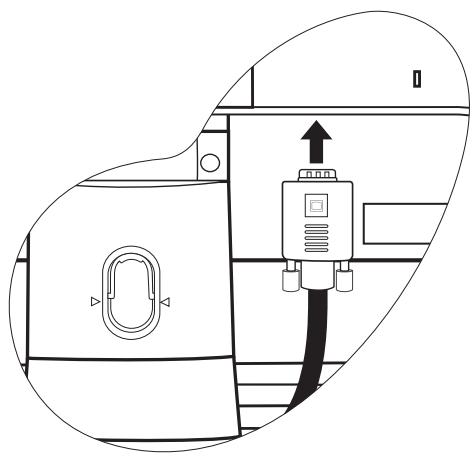

Connectez la prise du câble sous-D (à l'extrémité sans filtre ferrite) à la prise sous-D du moniteur. Connectez l'autre prise du câble sous-D (à l'extrémité avec filtre ferrite) à la prise vidéo sous-D de l'ordinateur.

Serrez toutes les vis à serrage à main pour éviter aux prises de se détacher accidentellement pendant l'utilisation.

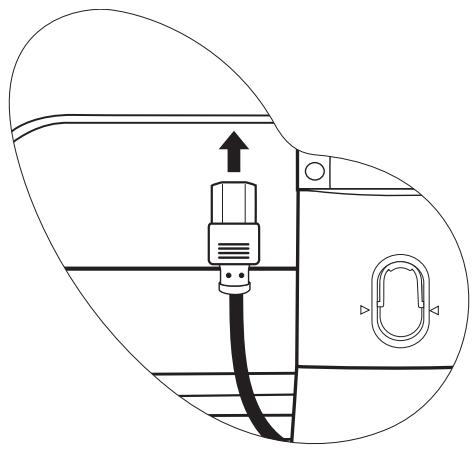

1. Connectez le câble d'alimentation au moniteur.

Branchez une extrémité du cordon d'alimentation dans la prise marquée « POWER IN » sur l'arête du moniteur. Ne connectez pas tout de suite l'autre extrémité à une prise secteur.

Soit Ou

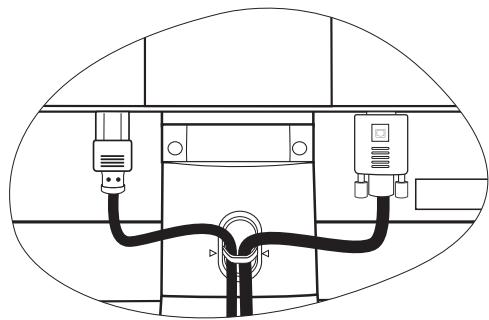

1. Faites passer les câbles par le support libre.

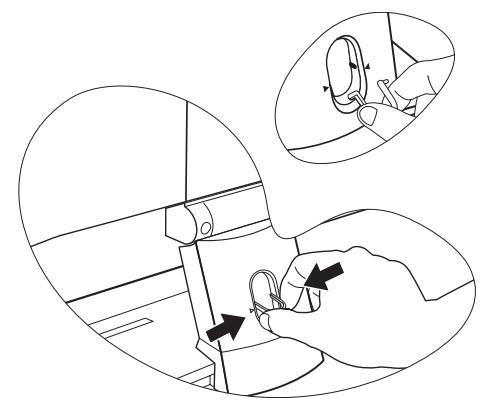

Libérez le clip de maintien des câbles en appuyant sur le clip vers l'intérieur comme illustré. Positionnez les câbles ensemble et réinsérez le clip sur eux pour maintenir les câbles soigneusement en place derrière le support du moniteur.

1. Connexion de l'alimentation et mise sous tension.

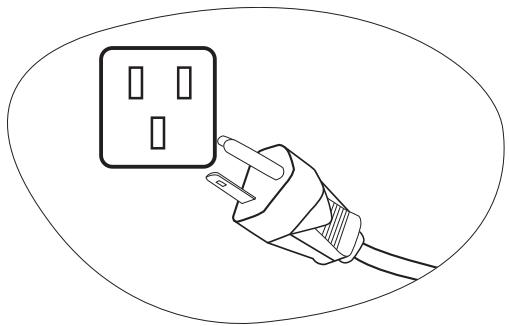

Branchez l'autre extrémité du cordon d'alimentation à une prise et branchez-le.

L'image peut être différente du produit fourni dans la région.

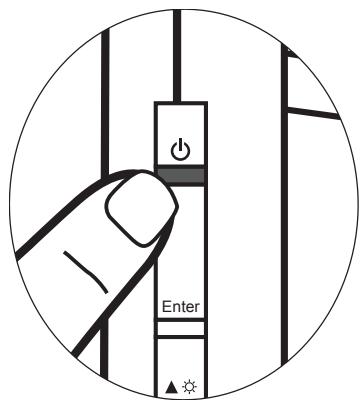

Mettez le moniteur sous tension en appuyant sur la touche d'alimentation en haut de la rangée de touches sur le côté droit du moniteur.

Mettez l'ordinateur également sous tension et suivez les instructions de la section 4 : Tirer pleinement profit de votre moniteur BenQ pour installer le logiciel du moniteur.

1. Préparez le moniteur et la zone.

Mettez le moniteur hors tension et l'alimentation avant de débrancher le cable d'alimentation. Mettez l'ordinateur hors tension avant de débrancher le cable signal du moniteur.

Veuillez procéder avec soin pour éviter d'endommager le moniteur. Si la surface de l'écran est placée sur un objet tel qu'une agrafeuse ou une souris, cela fêlera le verre ou endommagera la surface du LCD, annulant votre garantie. Si vous faites glisser ou frotter le moniteur sur votre bureau, cela rayera ou endommagera les contrôles et la coque du moniteur.

Protégez le moniteur et l'écran en libérant une zone plane dégagée sur votre bureau et en plaçant quelque chose de doux comme une serviette sur le bureau pour protection avant de coucher la face de l'écran sur une surface propre et matelassée.

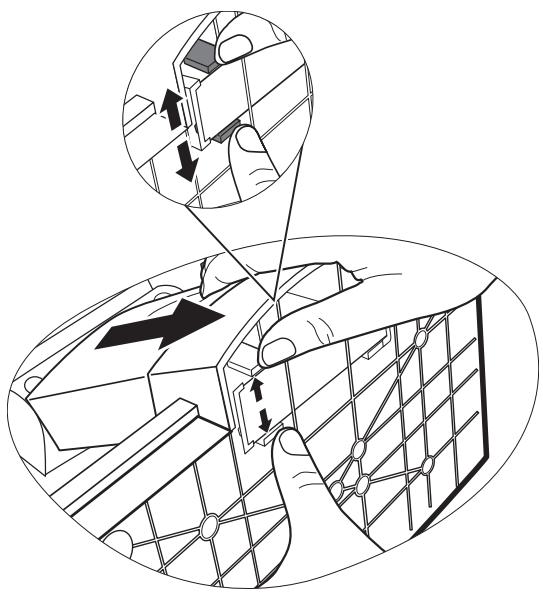

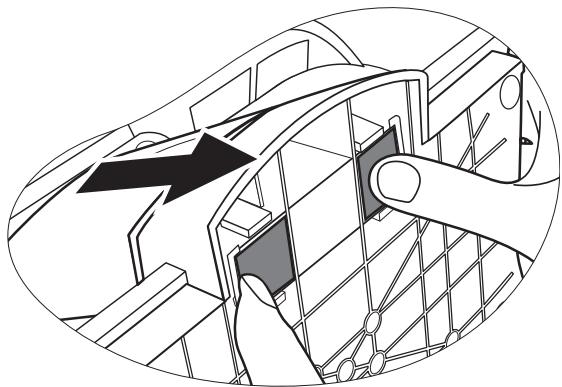

1. Libérez le clip de verrouillage sur un côté de la base du support tout en tirant sur le bord de la base à l'opposé du bras du support.

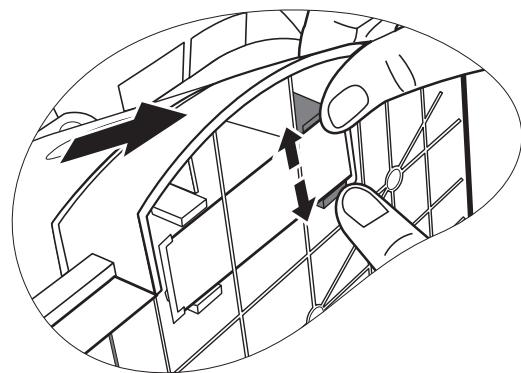

2. Libérez l'autre clip de verrouillage pour détacher la base du support du bras du support du moniteur.

4. Tirer pleinement profit de votre moniteur benq

Pour tirer le meilleur parti de votre nouvel écran LCD couleur BenQ, installez le logiciel pilote personnalisé du moniteur LCD BenQ comme fourni sur le CD-ROM du moniteur LCD BenQ.

Les circonstances de connexion et d'installation de votre moniteur LCD BenQ détermine la procédure à suivre pour installer correctement le logiciel pilote personnalisé du moniteur LCD BenQ. Les circonstances dépendent de la version de Microsoft Windows utilisée et de si vous connectez le moniteur et installez le logiciel sur un nouvel ordinateur (sans logiciel pilote de moniteur existant), ou si vous mettez à jour une installation existante (avec un logiciel pilote déjà existant) avec un nouvel ordinateur.

Dans les deux cas cependant, lors de la première mise sous tension de votre ordinateur (après avoir connecté le moniteur à votre ordinateur), Windows reconnaît automatiquement le nouveau (ou différent) matériel, et lance son assistant Nouveau matériel détecté.

Suivez les instructions de l'assistant jusqu'à ce qu'il vous demande de sélectionner un modèle de moniteur. À ce moment, cliquez sur le bouton Disque fourni, insérez le CD-ROM du moniteur LCD BenQ et sélectionnez le modèle de moniteur approprié. Des détails complémentaires et des instructions étape par étape pour les deux installations, automatique (nouveau) ou mise à niveau (existant) suivent. Voir :

• Pour installer le moniteur sur un nouvel ordinateur à la page 13
• Pour mettre à niveau le moniteur sur un ordinateur existant » à la page 14

Si un nom d'utilisateur et un mot de passe sont nécessaires pour vous connecter à votre ordinateur Windows, vous devez vous connecter comme Administrateur ou comme membre du groupe d'Administrateurs pour installer le logiciel pilote du moniteur. De plus, si votre ordinateur est connecté à un réseau qui a des exigences d'accès de sécurité, les paramètres de stratégie du réseau peuvent vous empêcher d'installer le logiciel sur votre ordinateur.

Pour installer le moniteur sur un nouvel ordinateur

Cette instruction donne la procédure détaillée pour la sélection et l'installation du logiciel pilote personnalisé du moniteur LCD BenQ sur un nouvel ordinateur avec lequel un pilote de moniteur n'a jamais été installé. Cette instruction n'est appropriée que pour un ordinateur qui n'a jamais été utilisé et pour lequel le moniteur LCD BenQ est le tout premier moniteur à y être connecté.

Si vous ajoutez le moniteur LCD BenQ à un ordinateur existant auquel un autre moniteur a déjà été connecté (et qui a un pilote de moniteur installé), ne suivez pas ces instructions. Au contraire, suivez les instructions de Pourmettre à niveau le moniteur sur un ordinateur existant.

1. Suivez les instructions de Installation matérielle du moniteur. Lorsque Windows démarre, il détecte automatiquement le nouveau moniteur et lance l'assistant Nouveau matériel détecté. Suivez les invites jusqu'à l'affichage de l'option pour Installer les pilotes de périphérique matériel.
2. Insérez le CD-ROM du moniteur LCD BenQ dans un lecteur de CD de l'ordinateur.
3. Cochez la case Rechercher un pilote approprié pour mon périphérique et cliquez sur Suivant.
4. Cochez la case Lecteurs de CD-ROM (désélectionnez toutes les autres) et cliquez sur Suivant.
5. Vérifiez pour confirmer que l'assistant a sélectionné le nom approprié de votre moniteur : «BenQ FP202W/FP202WA» et cliquez sur Suivant.
6. Cliquez sur Terminer.
7. Redémarrez l'ordinateur.

Pour permettre à niveau le moniteur sur un ordinateur existant

Cette instruction donne la procédure détaillée pour la mise à jour manuelle du logiciel pilote du moniteur existant sur votre ordinateur Microsoft Windows. Il est testé actuellement compatible (et recommendé seulement) pour les systèmes d'exploitation Windows XP et Windows Vista.

Il est possible que le pilote du moniteur LCD BenQ fonctionne parfaitement avec d'autres versions de Windows, cependant au moment où ce manuel est écrit, BenQ n'a effectué aucun test de ce pilote sur d'autres versions de Windows et ne peut pas garantir son fonctionnement sur ces systèmes.

L'installation du logiciel pilote du moniteur nécessite l'installation du fichier information approprié (.inf) sur le CD-ROM du moniteur LCD BenQ pour le modèle de moniteur particulier que vous avez connecté, puis de laisser Windows installer les fichiers pilote du correspondant depuis le CD. Il est seulement nécessaire de le diriger dans la bonne direction. Windows a un Assistant Mise à jour de pilote de périphérique pour automatiser la tâche et vous guider dans la sélection du fichier et le processus d'installation.

« Comment installer sur les systèmes Windows Vista » à la page 15. - « Pour installer sur le système Windows XP » à la page 16.

Comment installer sur les systèmes windows vista

1. Ouvrez Display Settings (Affichage des paramètres). Cliquez du bouton droit sur le bureau et sélectionnez Personalize (Personnaliser) dans le menu contextuel. Sélectionnez Display Settings (Affichage des paramètres) dans la fenêtre Personalize appearance and sounds (Personaliser l'apparence et les sons). La fenêtre Display Settings (Affichage des paramètres) s'affiche.
2. Cliquez sur le bouton Advanced Settings (Paramètres avancés). La fenêtre Generic PnP Monitor Properties (Propriétés du moniteur PnP générique) s'affiche.
3. Cliquez sur l'onglet Monitor (Moniteur) et sur le bouton Properties (Propriétés).
4. Cliquez sur Continue (Continuer) dans la fenêtre d'invite User Account Control (Contrôle du compte utilisateur).
5. Cliquez sur l'onglet Pilote et sur le bouton Mettre à jour le pilote.
6. Insérez le CD-ROM du moniteur LCD BenQ dans un lecteur de CD de l'ordinateur.
7. Dans la fenêtre Update Driver Software (Mettre à jour le pilote logiciel), sélectionnez l'option 'Browse my computer for driver software (Parcourir mon ordinateur à la recherche du pilote logiciel)'
8. Cliquez sur 'Browse (Parcourir)' et sélectionnez Driver > Windows Vista > FP202W/FP202WA dans le CD, et cliquez sur le bouton Next (Suivant). Ceci copie et installe les fichiers de pilote de moniteur appropriés sur votre ordinateur.
9. Cliquez sur Close (Fermer). Il n'est pas nécessaire de redémarrer Windows Vista, car les pilotes du moniteur LCD BenQ fonctionneront immédiatement sans action complémentaire nécessaire.

1. Ouvrez les propriétés d'affichage.

Le raccourci le plus proche pour Propriétés d'affichage est via le bureau de Windows.

Cliquez du bouton droit sur le bureau et sélectionnez Propriétés dans le menu contextuel.

Par ailleurs, le menu de Windows pour Propriétés d'affichage est situé dans le Panneau de configuration.

Dans la version Windows XP, le Panneau de configuration est situé directement au-dessous de l'élément de menu principal Démarrer.

Les options de menu affichées dépendent du type de vue sélectionné pour votre système.

• Dans la vue Classique, cliquez sur Démarrer | Panneau de configuration | Affichage.
• Dans la vue Catégorie, cliquez sur Démarrer | Panneau de configuration | Apparence et thèmes | Modifier la résolution de l'écran.

La fenêtre Propriétés d'affichage s'affiche.

1. Cliquez sur l'onglet Paramètres et sur le bouton Avancé.

La fenêtre Propriétés avancées de l'affichage s'affiche.

1. Cliquez sur l'onglet Moniteur et sélectionnez 'Moniteur Plug and Play' dans la liste.

S'il n'y a qu'un moniteur dans la liste, il sera déjà sélectionné pour vous.

1. Cliquez sur le bouton Propriétés.

La fenêtre Propriétés du moniteur s'affiche.

Si le pilote fourni est listé comme étant BenQ et si le modèle correspondant à votre nouveau moniteur, les pilotes appropriés sont déjà installés et il n'y a rien d'autre à faire. Annulez ces fenêtres de propriétés.

Cependant, si BenQ n'est pas listé comme étant le fabricant ou si le modèle correct n'est pas actuellement affiché, il est nécessaire de continuer avec ces instructions.

1. Cliquez sur l'onglet Driver et sur le bouton Mettre à jour le pilote.

L'Assistant Mise à jour du matériel s'affiche. Suivez les instructions de l'assistant en notant les étapes ci-dessous :

1. Insérez le CD-ROM du moniteur LCD BenQ dans un lecteur CD de l'ordinateur auquel le monitér est connecté.
2. Cochez la case 'Installer à partir d'une liste ou d'un emplacement spécifique' et cliquez sur Suivant.
3. Cochez la case 'Rechner le meilleur pilote dans ces emplacements' et cochez également la case 'Rechner dans les médias amovibles', puis cliquez sur Suivant.

Veuillez attendre pendant que l'assistant recherche les lecteurs et le CD du moniteur LCD BenQ inséré à l'étape 6. Une fois terminé, l'assistant doit avoir trouvé et sélectionné le pilote BenQ sur le CD approprié pour votre modèle de moniteur, dans ce cas 'BenQ FP202W/FP202WA' dans l'emplacement d:\Driver\Windows XP\FP202W/FP202WA\BenQFP202W.inf\BenQFP202WA.inf' ou similaire.

La lettre de votre lecteur de CD peut être différente de l'exemple ci-dessus selon votre système. Elle peut être D: ou E: ou F: etc.

1. Sélectionnez (un seul) le fichier appelé BenQ FP202W/FP202WA sur le CD et cliquez sur le bouton Suivant.

Ceci copie et installe les fichiers de pilote de moniteur appropriés sur votre ordinateur.

1. Cliquez sur Terminer.

Ceci ferme l'assistant et vous retourne à la fenêtre Propriétés du moniteur, maintenant appelée Propriétés de BenQ FP202W/FP202WA.

1. Cliquez sur Fermer, OK et sur OK.

Ceci ferme les fenêtres Propriétés d'affichage. Il n'est pas nécessaire de redémarrer Windows XP, car les pilotes du moniteur LCD BenQ fonctionneront immédiatement sans action complémentaire nécessaire.

5. Comment ajuster la résolution de l'écran

Du fait de la nature de la technologie d'affichage à cristaux liquides (LCD), la résolution de l'image est toujours fixe. La meilleure image possible pour votre FP202W V3/FP202W A est obtenue avec une résolution de 1680 x 1050. Ceci est appelé la « résolution native » ou résolution maximale, c'est-à-dire l'image la plus claire. Des résolutions plus faibles sont affichées sur un écran complet via un circuit d'interpolation. Un flou de l'image sur les frontières de pixels peut se produire avec la résolution interpolée selon le type de l'image et sa résolution d'origine.

Pour utiliser pleinement la technologie LCD, vous devez sélectionner le paramètre de résolution native de 1680 x 1050 sur le paramètre de résolution de l'écran de votre ordinateur comme décrit ci-dessous. Il faut savoir que toutes les cartes vidéo ne fournissent pas cette valeur de résolution. Si la carte ne le fait pas, visitez le site Web du fabricant de votre carte vidéo pour un pilote mis à jour pour votre modèle de carte vidéo qui prend en charge cette résolution. Les pilotes vidéo logiciels sont souvent mis à jour et disponibles pour de nouvelles résolutions vidéo matérielles. Si nécessaire, il peut être nécessaire de remplacer et mettre à jour votre carte vidéo matérielle pour pouvoir prendre en charge la résolution native du moniteur.

1. Ouvrez les Propriétés d'affichage et Sélectionnez l'onglet Paramètres. Vous pouvez ouvrir les Propriétés d'affichage en cliquant du bouton droit sur le bureau et en sélectionnant Propriétés dans le menu contextuel.
2. Utilisez le curseur dans la section 'Zone écran' pour ajuster la résolution de l'écran. Sélectionner une résolution de 1680 × 1050, puis cliquez sur Appliquer.
3. Cliquez sur OK puis sur Oui.
4. Fermez la fenêtre Propriétés d'affichage.

6. Comment ajuster le taux de rafraîchissement de l'écran

Il n'est pas nécessaire de choisir le taux de rafraîchissement le plus élevé sur un écran LCD, car il n'est pas possible techniquement à un écran LCD de scintiller. Les sélecteurs résultats seront obtenus en utilisant les modes d'usine déjà définis dans votre ordinateur. La section des spécifications de ce manuel d'utilisation contient un tableau avec les modes d'usine:

Synchronisations du PC prises en charge

Vouspouvezchoisir60Hertz pour la résolutionnative de 1680× 1050

Sous Windows, vous pouvez modifier le taux de rafraîchissement comme suit :

1. Double-cliquez sur l'icône Affichage dans le Panneau de configuration.
2. Dans la fenêtre Propriétés d'affichage, sélectionnez l'onglet Paramètres et cliquez sur le bouton Avancé.
3. Sélectionnez l'onglet Adaptateur et sélectionnez un taux de rafraîchissement approprié pour correspondre à l'un des modes d'usine applicables listé dans le tableau des spécifications.
4. Cliquez sur Modifier, OK, puis sur Oui.
5. Fermez la fenêtre Propriétés d'affichage.

7. Optimisation de l'image

La meilleure manière d'obtenir un affichage optimal avec une entrée analogique (D-Sub) est d'utiliser la fonction « z key ». Appuyez sur la touche « z key » pour optimiser l'image actuellement affichée à l'écran.

Lorsque vous connectez une sortie vidéo numérique en utilisant un cable numérique (DVI), la touche « /key » et la fonction d'ajustement auto seront désactivées, car le moniteur affichera automatiquement la meilleure image.

Veuillez assurer que la carte graphique connectée sur votre ordinateur est configurée sur la résolution native du moniteur (1680 x 1050) lorsque vous utilisez la fonction « ikey »

Si vous le souhaitez, vous pouvez toujours ajuster les paramètres géométriques de l'écran manuellement en utilisant les éléments du menu de géométrie. Pour vous aider dans cette tâche, BenQ a fourni un utilitaire de test de l'écran que vous pouvez utiliser pour vérifier la couleur, le niveau de gris, et le gradient de ligne de l'écran.

1. Exécutez le programme de test auto. exe depuis le CD-ROM. C'est la meilleure manière d'observer les modifications possibles. Vous pouvez également utiliser toute autre image, TEL que le bureau de votre système d'exploitation. Cependant, il est recommandé d'utiliser auto. exe. Lorsque vous exécutez auto. exe., un motif de test sort.
2. Appuyez sur le bouton « I key » sur le moniteur.
3. Appuyez sur « Exit » sur le panneau de commande pour accéder à l'OSD.
4. Utilisez les touches ou pour sélectionner « DISPLAY » (AFFICH.) et appuyez sur la touche « ENTRÉE » pour accéder au menu.
5. S'il y a du bruit vertical observé (comme un effet de rideau-tremblement des lignes verticales), appuyez sur la touche ou pour sélectionner « Pixel Clock » (Horloge pixel) et appuyez sur la touche « ENTRÉE ». Appuyez maintenant sur la touche ou pour ajuster le moniteur jusqu'à la disparition du bruit.
6. S'il y a du bruit horizontal observé, appuyez sur la touche ou pour sélectionner « Phase » et appuyez sur la touche « ENTRÉE ». Appuyez maintenant sur ou pour ajuster le moniteur jusqu'à la disparition du bruit.

8. Comment ajuster votre moniteur

Le panneau de commande

1. « Power » (Tension) : cette touche permet de mettre en marche ou d'arrêter le moniteur.
2. Touche « ENTER » (ENTRÉE): Accède aux sous-menus et sélectionne les éléments.
3. Touche Haut (▲): pour monter d'un niveau ou augmenter la valeur d'un paramètre. Cette touche sert également de raccourci pour la luminosité.
4. Touche Bas (▽): pour descendre d'un niveau ou diminuer la valeur d'un paramètre. Cette touche sert également de raccourci pour le contraste.
5. Touche « Exit »: Active le menu principal de l'OSD et retourne au menu précédent ou quitte l'OSD.
6. Touche « Mode »: Basculez entre différents modes, parmi Standard, Film, Dynamique, Photo, et sRGB.
7. Touche « Input »: Basculez manuellement le signal d'entrée entre D-Sub et DVI. (Non disponible pour FP202W A)
8. « i key »: permet le réglage automatique de la position verticale, de la phase, de la position horizontale et de la fréquence d'horloge des pixels.

OSD = Affichage à l'écran.

Les touches spéciales afficheront une échelle graduée pour ajuster la valeur de ce paramètre et ne fonctionneront que lorsque le menu OSD n'est pas actuellement affiché. L'affichage des touches spéciales disparaîtra après quelques secondes sans activité de la touche. Voir « Mode touche spéciale » à la page 22.

Mode touche spéciale

Les touches du moniteur servent de touches spéciales pour fournir un accès direct à des fonctions particulières lorsque le menu n'est pas affiché actuellement à l'écran.

Toucher spécial dé luminosité

Appuyez sur la touche pour afficher l'indicateur Brightness (Luminosité). Puis appuyez sur la touche pour augmenter ou la touche pour diminuer la luminosité de l'écran, puis appuyez sur la touche Exit pour quitter.

Touchespeciale de contraste

Appuyez sur la touche pour afficher l'indicateur Contrast (Contraste). Puis appuyez sur la touche pour augmenter ou la touche pour diminuer le contraste de l'écran, puis appuyez sur la touche Exit pour quitter.

Touchespecialdemode

Appuyez sur la touche continuellement pour passer de l'un à l'autre des 5 modes de la fenêtre principale, parmi Standard, Film, Dynamiq., Photo et sRGB. Le réglage sera effectif immédiatement.

Voir également « Picture Mode (Mode d'image) » à la page 28.

Touché spécial d'entrée (non disponible pour FP202W a)

Appuyez sur la touche Input (Entrée) pour sélectionnez entre les différents signaux vidéo qui peuvent être connectés à votre moniteur.

Le réglage sera effectif immédiatement.

Voir également « Input (Entrée) » à la page 30.

Mode du menu principal

Vous pouvez utiliser le menu OSD (affiché à l'écran) pour ajuster tous les paramètres sur votre écran. Appuyez sur la touche Exit pour afficher le menu principal suivant de l'OSD.

Il y a quatre menus principaux de l'OSD :

Utilisez les touches ou pour mettre un élément du menu en surbrillance et appuyez sur la touche ENTER (ENTRÉE) pour afficher les paramètres de l'élément du menu.

Les langues du menu OSD peuvent être différentes du produit fourni dans votre région, voir « Language (Langue) » à la page 31 au-dessous de « OSD Settings » (Paramètres OSD) pour plus de détails.

Pour plus d'informations sur chaque menu, veuillez consulter les pages suivantes:

• Menu DISPLAY (AFFICH.) à la page 24
• Menu PICTURE (IMAGE) » à la page 26 · « Menu PICTURE ADVANCED (IMAGE AVANCÉE) » à la page 28
• Menu SYSTEM (SYSTÈME) à la page 30

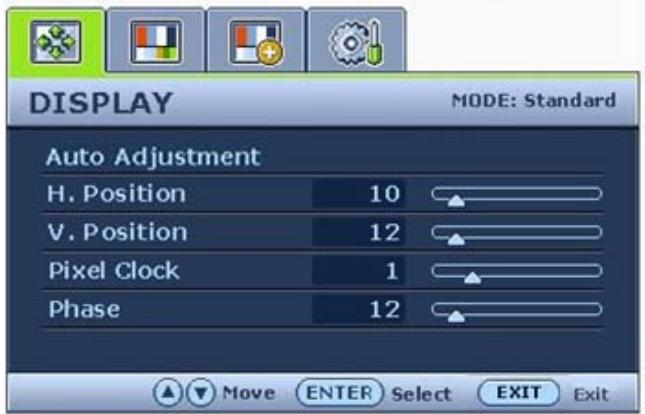

Menu display (AFFICH.)

1. Appuyez la touche Exit pour afficher le menu principal.
2. Appuyez les touches ou pour sélectionner DISPLAY (AFFICH.), puis appuyez la touche ENTER (ENTRÉE) pour accéder au menu.
3. Appuyez les touches ou pour déplacer la surbrillance à un élément du menu, puis appuyez la touche ENTER (ENTRÉE) pour sélectionner cet élément.
4. Appuyez les touches ou pour faire des ajustements ou des sélections.
5. Pour retournez au menu précédent, appuyez le bouton Exit.

Élément	Fonction	Fonctionnement	Plage
Auto Adjustment (Ajustement auto)	Optimise et ajuste les paramètres de l'écran automatiquement pour vous. Le bouton « /key » est la « touche spéciale » pour cette fonction.	Appuyez la touche ENTER (ENTRÈE) pour sélectionner cette option et effectuer l'ajustement.
	Lorsque vous connectez une sortie vidéo numérique en utilisant un cable numérique (DVI), la touche « /key » et la fonction d'ajustement auto seront désactivées.
H. Position (Position H.)	Ajuste la position horizontal de l'image sur l'écran.	Appuyez les touches ◆ ou ▼ pour ajuster la valeur.	0 à 100
V. Position (Position V.)	Ajuste la position verticale de l'image sur l'écran.		0 à 100
Pixel Clock (Horloge Pixel)	Ajuste la fréquence de l'horloge pixel pour synchroniser avec le signal vidéo analogique en entree. N'est pas applicable à un signal d'entrée numérique. Voir également: « Optimisation de l'image » à la page 20		0 à 100
Phase	Ajuste la phase de l'horloge pixel pour synchroniser avec le signal vidéo analogique en entree. N'est pas applicable à un signal d'entrée numérique. Voir également: « Optimisation de l'image » à la page 20		0 à 63

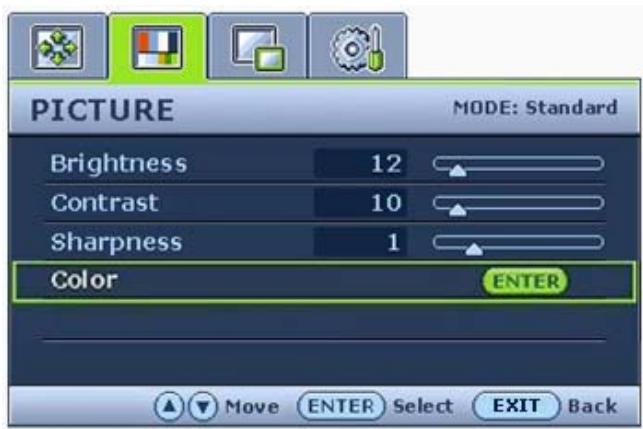

1. Appuyez sur la touche Exit pour afficher le menu principal.
2. Appuyez les touches ou pour sélectionner PICTURE (IMAGE), puis appuyez la touche ENTER (ENTRÉE) pour accéder au menu.
3. Appuyez les touches ou pour déplacer la surbrillance à un élément du menu, puis appuyez la touche ENTER (ENTRÉE) pour sélectionner cet élément.
4. Appuyez les touches ou pour faire des ajustements ou des sélections.
5. Pour retournez au menu précédent, appuyez le bouton Exit.

Élément	Fonction	Fonctionnement	Plage
Brightness (Luminosite)	Ajuste la balance entre les niveaux lumineux et sombres.	Appuyez la touche ↓ pour augmenter la luminosité et appuyez la touche ↓ pour diminuer la luminosité.	0 à 100
Contrast (Contraste)	Ajuste le degré de différence entre les points sombres et les points lumineux.	Appuyez la touche ↓ pour augmenter le contraste et appuyez la touche ↓ pour diminuer le contraste.	0 à 100
Sharpness (Finesse)	Ajuste la clarté et la visibilité des contours des sujets dans l'image.	Appuyez la touche ↓ pour améliorer la netteté de l'image et appuyez la touche ↓ pour avoir un effet doux à l'image.	1 à 5
Color (Couleur) - Appuyez ENTER (ENTRÈE) pour accéder au menu Color (Couleur).
Normal	Permet aux photos et aux photos d'être affichées en couleurs naturelles. C'est la couleur par défaut de l'usine.	Appuyez les touches ◆ ou ◆ pour sélectionner cette option.
Bluish (Bleuâtre)	Applique une teinte froide à l'image. Elle est prédéfinie à l'usine à la couleur blanche standard de l'industrie informatique.
Reddish (Rougeâtre)	Applique une teinte chaude à l'image. Elle est prédéfinie à l'usine à la couleur blanche standard de la presse.
User Mode (Utilisat.)	Personnaliste la teinte de la couleur de l'image. Le mélange des couleurs primaires Red (Rouge), Green (Vert) et Blue (Bleu) peut être modifié pour changer la teinte de la couleur de l'image. Le réglage de départ par défaut est 50. La diminution d'une ou plusieurs des couleurs réduira leur influence respective sur la teinte de la couleur de l'image. P. ex. si vous réduisez le niveau bleu, l'image prendra graduallement une teinte jaunâtre. Si vous réduisez le vert, l'image prendra une teinte magenta.	Appuyez les touches ◆ ou ◆ et la touche ENTER (ENTRÉE) pour sélectionner Red (Rouge), Green (Vert) ou Blue (Bleu). Puis utiliser les touches ◆ ou ◆ pour ajuster les couleurs.	• Red (Rouge) 0 à 100 • Green (Vert) 0 à 100 • Blue (Bleu) 0 à 100
Reset Color (Réinit. Couleur)	Réinitialise les réglages de couleur personnelés User Mode (Utilisat.) aux valeurs par défaut de l'usine.	Appuyez les touches ◆ ou ◆ pour ajuster la valeur.	• Yes (OUI) • No (NON)

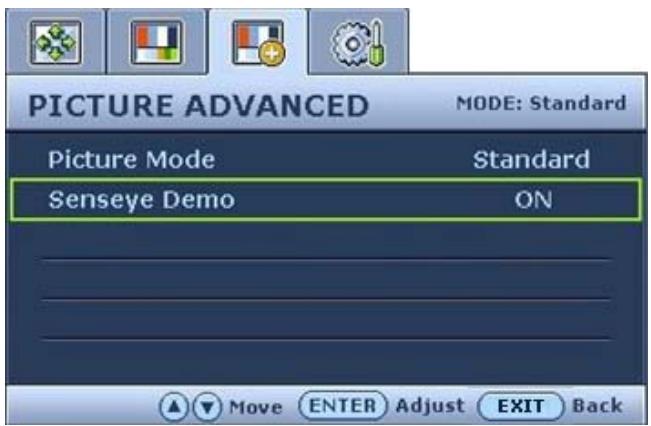

1. Appuyez la touche Exit pour afficher le menu principal.
2. Appuyez les touches ou pour sélectionner PICTURE ADVANCED (IMAGE AVANCÉE), puis appuyez la touche ENTER (ENTRÉE) pour accéder au menu.
3. Appuyez les touches ou pour déplacer la surbrillance à un élément du menu, puis appuyez la touche ENTER (ENTREE) pour selectionner cet élément.
4. Appuyez les touches ou pour faire des ajustements ou des sélections.
5. Pour retournez au menu précédent, appuyez la touche Exit.

Éléments	Fonction	Fonctionnement	Plage
Picture Mode (Mode d'image)	Sélectionnez un mode d'image qui correspond le mieux au type d'images sur l'écran. · Standard – pour des applications PC de base. · Film – pour afficher les vidéo. · Dynamiq. – pour afficher les vidés spécifiques en paysage et pour les jours. · Photo – pour afficher des images fixes. · sRGB - pour une meilleure représentation de la correspondence des couleurs avec les périphériques, telles que les imprimantes, les apparils photo numériques, etc.	Appuyez les touches ◆ ou ↓ pour modifier les paramètres.	· Standard · Film · Dynamiq. · Photo · sRGB
Senye Demo (Présentation)	Affiche l'aperçu des images à l'écran avec le mode sélectionné dans Mode d'image. L'écran sera divisé en deux fenêtres. La fenêtre de gauche est une démonstration des images en mode Standard, alors que la fenêtre de droitothèselectedes images avec le mode spécifique.	Appuyez les touches ◆ ou ◆ pour modifier les paramètres.	ON (ACTIVÉ)OFF (ETEINT)

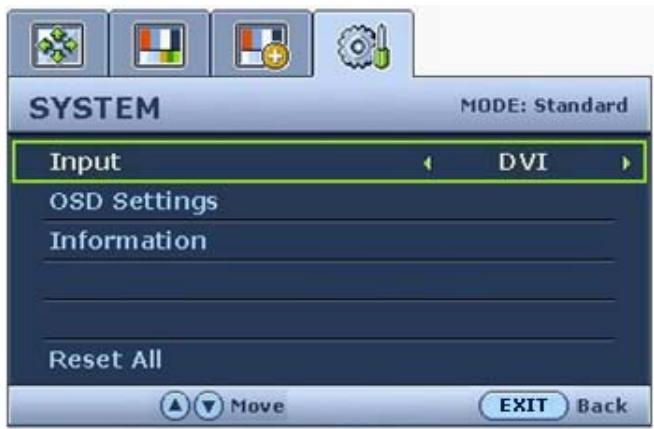

Menu SYSTEM (systeme)

FP202W A n'a pas la fonction Input (Entrée).

1. Appuyez la touche Exit pour afficher le menu principal.
2. Appuyez les touches ou pour sélectionner SYSTEM (SYSTème), puis appuyez la touche ENTER (ENTREE) pour acceder au menu.
3. Appuyez les touches ou pour déplacer la surbrillance à un élément du menu, puis appuyez la touche ENTER (ENTRÉE) pour sélectionner cet élément.
4. Appuyez les touches ou pour faire des ajustements ou des sélections.
5. Pour retournez au menu précédent, appuyez le bouton Exit.

Éléments	Fonction	Fonctionnement	Plage
Input (Entrée)	Sélectionne l'entrée D-sub (analogue) ou DVI (numérique). Utilisez ceci pour changer l'entrée à celle appropriée pour votre type de connexion de cable matériel.	Appuyez les touches ◆ ou ◆ pour ajuster la valeur.	• DVI • D-sub
	FP202W A n'a pas la fonction Input (Entrée).
OSD Settings (Paramètres OSD) - Appuyez ENTER (ENTRÉE) pour accéder au menu OSD Settings (Paramètres OSD).
Language (Language)	Définit la langue du menu OSD.	Appuyez les touches ◆ ou ◆ pour ajuster la valeur.	• English • Français • Deutsch • Italiano • Español • Polski/ 日本語 • Česky/ 繁體中文 • Magyar/ 简体中文 • SiCG / BiH / CRO • Română • Nederlands • Yüstkål • Svenska • Português
		Les options de langue affichées à l'écran peuvent être différentes de celles affichées à droite, selon le produit fourni dans votre région.
H. Position (Position H.)	Ajuste la position horizontal du menu OSD.	Appuyez les touches ◆ ou ◆ pour ajuster la valeur.	0 à 100
V. Position (Position V.)	Ajuste la position vertical du menu OSD.		0 à 100
Display Time (Temps d'affichage)	Ajuste le temps d'affichage du menu OSD.		• 5 s • 10 s • 15 s • 20 s • 25 s • 30 s
OSD Lock (Verrou OSD)	Évite que les régles de l'écran soient changés accidentellement. Lorsque cette fonction est activée, le fonctionnement des commandes OSD et des touches spéciales sera désactivé.	Appuyez les touches ◆ ou ↓ pour ajuster la valeur.	ON (ACTIVÉ) OFF (OTEINT)
		Pour déverrouiller les commandes OSD lorsqu'OSTD est réalisé sur verrouillé, appuyez et maintenez la touche 'Exit' pendant 5 secondes pour acceder à l'options 'Verrou OSD' et effectuer les modifications. Vous pouvez également utiliser les touches ◆ or ↓ pour sélectionner 'DÉSACT' dans le sous-menu 'Verrou OSD' au-dessus du menu 'Paramètres OSD' et tous les commandes OSD seront accessibles.
Appuyez Exit pour quitter le menu OSD Settings (Paramètres OSD).
Information	Affiche les régles actuels des propriétés de l'écran.	Appuyez la touche ENTER (ENTRÈE) pour sélectionner cette option.
Reset All (Rétablit tout)	Rétablit tous les régles de mode, de couleur et de géométrie aux valeurs par défaut de l'usine.	Appuyez les touches ◆ ou ↓ pour ajuster la valeur.	Yes (OUI) No (NON)

Foire aux questions (FAQ)

② L'images sont floues : Reportez-vous aux instructions de la section « Comment ajuster la résolution de l'écran » à la page 18 pour sélectionner la résolution et la fréquence de rafraîchissement appropriées. Utilisez-vous un cable d'extension VGA ?

Effectuez un test après avoir retiré le cable d'extension. L'image est-elle à présent correctement mise au point ? Si ce n'est pas le cas, optimisez l'image en suivant les instructions de la section « Comment ajuster le taux de rafraîchissement de l'écran » à la page 19. Lorsqu'on utilise un cable d'extension, il est normal que l'image puisse présenter un certain flou dû à des pertes lors du trajet du signal dans le cable. Vous pouvez réduire ces pertes en employant un cable d'extension doté d'une meilleure conductivité ou un amplificateur intégré.

L'image n'est-elle floue qu'à une résolution inférieure à la résolution native (maximale)?

Reportez-vous à la section « Comment ajuster la résolution de l'écran » à la page 18. Sélectionnez la résolution native.

② Des erreurs de pixels sont visibles : Certains pixels sont toujours noirs, un ou plusieurs pixels sont toujours blancs, un ou plusieurs pixels sont toujours rouges, verts, bleus ou d'une autre couleur.

Nettoyez l'écran LCD. - Mettez sous tension puis hors tension. - Il s'agit de pixels qui restent allumés ou éteints en permanence, c'est un défaut naturel se produisant dans la technologie LCD.

Les couleurs de l'image ne sont pas correctes.

L'image présente une teinte jaunâtre, bleutée ou rosée.

Sélectionnez Exit > PICTURE (IMAGE) > Color (Couleur) > Reset Color (Réinit. Couleur), puis désélectionnez « YES » (OUI) dans la boîte de message « CAUTION » (ATTENTION) pour réinitialiser les règles de couleurs aux valeurs par défaut de l'usine.

Si l'image n'est toujours pas correcte et que la couleur de l'OSD est elle aussi anormale, l'une des trois couleurs primaires est absente du signal d'entrée. Vérifiez alors les connecteurs du câble de signal. Si vous constatez qu'une broche est piée ou cassée, contactez votre revendeur.

Aucune image n'est visible :

Le témoin de l'écran est-il de couleur verte ?

Si le témoin LED est allumé en vert et que le message « Hors de portée » s'affiche à l'écran, cela signifie que vous utilisez un mode d'affichage non pris en charge par le moniteur. Changez alors le paramétrage en sélectionnant un mode d'affichage admis. Reportez-vous à la section «

Synchronisations du PC prises en charge » à la page 35. Le mode recommandé est 1680 x 1050 @ 60Hz.

Le témoin de l'écran est-il de couleur orange?

Si le témoin LED est allumé en orange, le mode d'économie d'énergie est actif. Appuyez sur n'importe quelle touche du clavier ou déplacez la souris. Si cette action ne résout pas le problème, vérifiez les connecteurs du câble de signal. Si vous constatez qu'une broche est pincée ou cassée, contactez votre revendeur.

Le témoin de l'écran est-il allumé ?

Contrôlez la prise secteur, l'alimentation électrique externe et l'interrupteur de mise sous tension.

L'image est déformée, clignote ou scintille :

Reportez-vous aux instructions de la section « Comment ajuster la résolution de l'écran » à la page 18 pour sélectionner la résolution et la fréquence de rafraîchissement appropriées.

L'image est déplacée dans une direction déterminée :

Reportez-vous aux instructions de la section « Comment ajuster la résolution de l'écran » à la page 18 pour sélectionner la résolution et la fréquence de rafraîchissement appropriées.

Les commandes OSD sont inaccessibles :

• Pour déverrouiller les commandes OSD lorsque l'OSD est réglé sur verrouillé, appuyez et maintenez la touche 'Exit' pendant 5 secondes pour accéder à l'option 'Verrou OSD' et effectuer les modifications.
• Vous pouvez également utiliser les touches ou pour sélectionner 'DÉSACT' dans le sous-menu 'Verrou OSD' au-dessous du menu 'Paramètres OSD' (Menu SYSTÉME) et tous les commandes OSD seront accessibles.

Pour plus d'aide

Si vous ne parvenez pas à résoudre vos problèmes en suivant les instructions de ce manuel, contactez votre revendeur ou envoyez-nous un courrier électronique à l'adresse suivante : [e-mail]

10. Synchronisations du PC prises en charge

Données en entrée
Résolution	Fréquence horizontal (KHz)	Fréquence vertical (Hz)	Fréquence d'horloge des pixels (MHz)	Commentaire
640x350	31.47	70.08	25.17	DOS
720x400	31.47	70.08	28.32	DOS
640x480	31.47	60.00	25.18	DOS
640x480	35.00	67.00	30.24	Macintosh
640x480	37.86	72.80	31.50	VESA
640x480	37.50	75.00	31.50	VESA
800x600	37.88	60.32	40.00	VESA
800x600	48.08	72.19	50.00	VESA
800x600	46.86	75.00	49.50	VESA
832x624	49.72	74.55	57.29	Macintosh
1024x768	48.36	60.00	65.00	VESA
1024x768	56.48	70.10	75.00	VESA
1024x768	60.02	75.00	78.75	VESA
1024x768	60.24	74.93	80.00	Macintosh
1152x864	67.50	75.00	108.00	VESA
1152x870	68.68	75.06	100.00	Macintosh
1152x900	61.80	66.00	94.50	SUN 66
1152x900	71.81	76.14	108.00	SUN
1280x1024	64.00	60.00	108.00	VESA
1280x1024	75.83	71.53	128.00	IBMI
1280x1024	80.00	75.00	135.00	VESA
1280x1024	81.18	76.16	135.09	SPARC2
1680x1050	75.00	60.00	162.00	VESA

• L'image peut disparaître ou se brouiller à la suite de différences de fréquence de signal lorsque vous utilisez une carte VGA non conforme aux normes habituelles. Il ne s'agit toutefois pas d'une erreur. Vous pouvez résoudre ce problème en modifiant un réglage automatique ou en modifiant manuellement le réglage de phase et de fréquence des pixels dans le menu « DISPLAY (AFFICH.) »
• Pour prolonger la longévité de l'appareil, il est conseillé d'employer la fonction d'économie d'énergie de l'ordinateur.

11. Spécifications

BenQ FP202W V3

Modèle	FP202W V3
Type d'écran	20,1 pouces, actif, TFT
Diagonale visible	51,1 cm
Résolution native (maximale)	1680 x 1050 @ 60 Hz *
Couleurs	16,7 millions
Contraste / luminosité	1000:1 / 300 cd/m²
Délambda de réponse	5 ms
Angle de vision (gauche/droite, haut/bas)	160, 160 (Rapport de contraste≥10)
Fréquence de ligne	Monitour multifréquences de 31 - 83 kHz
Fréquence d'image	56 - 76 Hz, sauf 1680 x 1050 uniquely a 60 Hz (Max.)
Diagnostics de l'image	Numérique, technologie OSD, fonction « i' key » (fonction de réglage automatique de l'image)
Contrôles	bouton de mise sous tension, 7 boutons, touche « i' key »
Fonctions	Contraste, luminosité, position horizontal et verticale position de l'image, phase, fréquence d'horloge des pixels, équilibre des couleurs, palette de couleurs, mode d'image, presentation, OSD multilingue, position de l'OSD, verrou OSD, sélection de l'entrée
Gestion de l'énergie	VESA DPMS, EPA
Max. consommation d'énergie	≤ 50 Watts
Consommation électrique en veille	≤ 1 Watt, 120 V
	≤ 2 Watt, 240 V
	This product complies with ENERGY STAR® Program Requirements for Computer Monitors. Version 4.0.
Signal d'entrée	RVB analogue 0,7 Vpp/75 Ohm positif
PC	Numérique : DVI-D (en option)
Synchronisation	TTL séparé, TTL composite Câble mini D-sub 15 broches
Température (fonctionnement)	0° C - 40° C
Humidité ambiente (fonctionnement)	10 % - 90 %
Certifications	TCO 99/03 (en option), TÜV/Ergonomics, TÜV/GS, FCC Class B, ISO 13406-2, VCCI, CSA, CB Report, CE, C-Tick, BSMI, Fimko, GOST, CCC, UL, PSB, SASO
Tension en fonctionnement	Alimentation électrique à commutation automatique, 100 - 240 V, 50 - 60 Hz
Dimensions (H x L x P)	396,7 x 479,6 x 169,9 mm
Poids	4,8 kg

• Veuillez noter que toutes les cartes VGA ne prennent pas en charge la résolution vidé enant en charge la résolution vidéo de 1680 x 1050.

Modèle	FP202W A
Type d'écran	20,1 pouces, actif, TFT
Diagonale visible	51,1 cm
Résolution native (maximale)	1680 x 1050 @ 60 Hz *
Couleurs	16,7 millions
Contraste / luminosité	1000:1 / 300 cd/m²
Délambda de réponse	5 ms
Angle de vision (gauche/droite, haut/bas)	160, 160 (Rapport de contraste≥10)
Fréquence de ligne	Moniteur multifréquences de 31 - 83 kHz
Fréquence d'image	56 - 76 Hz, sauf 1680 x 1050 uniquely a 60 Hz (Max.)
Diagnostiques de l'image	Analogue, technologie OSD, fonction « i' key » (fonction de réglage automatique de l'image)
Contrôles	bouton de mise sous tension, 7 boutons, touche « i' key »
Fonctions	Contraste, luminosité, position horizontal et verticale position de l'image, phase, fréquence d'horloge des pixels, équilibre des couleurs, palette de couleurs, mode d'image, presentation, OSD multilingue, position de l'OSD, verrou OSD
Gestion de l'énergie	VESA DPMS, EPA
Max. consommation d'énergie	≤ 50 Watts
Consommation électrique en veille	≤ 1 Watt, 120 V
	≤ 2 Watt, 240 V
	This product complies with ENERGY STAR® Program Requirements for Computer Monitors. Version 4.0.
Signal d'entrée	RVB analogue 0,7 Vpp/75 Ohm positif
Synchronisation	TTL séparé, TTL composite Câble mini D-sub 15 broches
Température (fonctionnement)	0° C - 40° C
Humidité ambiente (fonctionnement)	10 % - 90 %
Certifications	TCO 99/03 (en option), TÜV/Ergonomics, TÜV/GS, FCC Class B, ISO 13406-2, VCCI, CSA, CB Report, CE, C-Tick, BSMI, Fimko, GOST, CCC, UL, PSB, SASO
Tension en fonctionnement	Alimentation électrique à commutation automatique, 100 - 240 V, 50 - 60 Hz
Dimensions (H x L x P)	396,7 x 479,6 x 169,9 mm
Poids	4,8 kg

• Veuillez noter que toutes les cartes VGA ne prennent pas en charge la résolution vidé vez prendre en considération l'achat d'une carte VGA prenant en charge la résolution vidéo de 1680 x 1050.
