MODE D'EMPLOI E700 BENQ

Moniteur couleur LCD

Manuel de l'utilisateur

Bienvenue

Copyright

Copyright © 2007 BenQ Corporation. Tous droits réservés. Aucune partie de cette publication ne peut être reproductive, transmise, transcribe, stockée sur un système d'archivage ou traduite dans une langue ou un langage informatique, sous aucune forme ou paraucun moyen électronique, mécanique, magnétique, optique, chimique, manuel ou autre, sans l'autorisation écrite préalable de BenQ Corporation.

Limitation de responsabilité

BenQ Corporation n'assure aucune représentation ou garantie, expresses ou implicite, quant au contenu de cette publication et refuse en particulier toute garantie, aptitude à la commercialisation ou adéquation à un usage particulier. Par ailleurs, BenQ Corporation se réserve le droit de réviser cette publication et d'apporter de temps à autre des modifications au contenu de la présente publication sans obligation de préavis envers quiconque.

Observe ces instructions de sécurité pour obtenir les valeurs performances et la plus grande longévité de votre moniteur

Sécurité de l'alimentation électrique

• L'adaptateur CA isole l'équipement de l'alimentation CA.
• Le cable d'alimentation permet demettre hors tension le matériel qui peut etre branché. Placez your equipment pres d'une prise electrique facilement accessible.
• Vous doivent respecter le type d'alimentation indiqué sur l'étiquette de repérage. Si vous ne connaissiez pas le type d'alimentation auquel vous étés raccordé, contactez votre revendeur ou votre compagne d'électricité.

Entretien et nettoyage

• Nettoyage Débranchez toujours la prise du moniter avant de le nettoyer. Nettoyez la surface du moniter LCD avec un tissu non pelucheux et non abrasif. Ne pas utiliser de liquide, d'aerosol ou de nettoyant pour vitres.
• Les orifices et les ouvertures situés au-dessus et à l'arrière du boîtier sont prévus pour la ventilation. Ils ne doivent jamais être bloqués ou obstrués. Ce produit ne doit jamais être placé pres ou au-dessus d'un radiateur ou de toute autre source de chaleur, et il ne doit pas être placé dans un espace clos sauf si un système de ventilation ajustat est en place.
• N'introduisez:aucun object,ne renversez:aucun liquide dans l'appareil.

Entretien

• N'essayez pas de réparer par vous-même ce moniteur ; en l'ouvrant ou en enlevant le couvercle, vous vous exposez notamment à des risques d'électrocution. En cas de mauvaise utilisation comme décrit ci-dessus ou d'accident tel qu'une chute ou un choc, contactez un technicien de service qualifié.

Sommaire

Pour commencer 4

Présentation du moniteur 6

Vue avant 6

Vue arrriere 6

Installation matérielle du moniteur 7

Comment séparer la base du support 10

Tirer pleinement profit de votre monitreur BenQ 11

Installation du moniteur sur un nouvel ordinateur 12

Mise à niveau du moniteur sur un ordinateur existant 13

Comment installer sur les systèmes Windows Vista 14

Pour installer sur le système Windows XP 15

Optimisation de l'image 17

Commentajustervotremoniteur 18

Le panneau de commande (1): modèles avec haut-parleurs 18

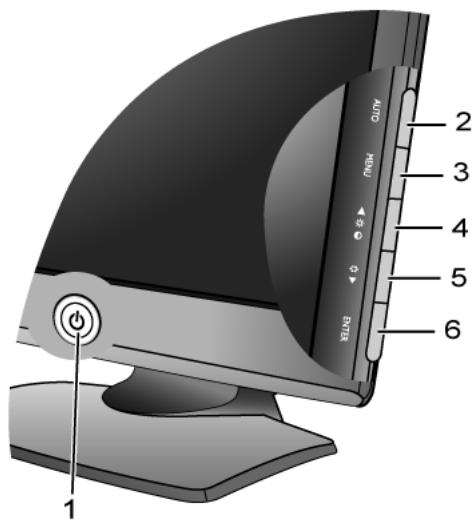

Le panneau de commande (2): modèles sans haut-parleur 19

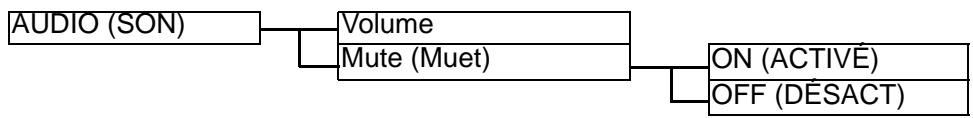

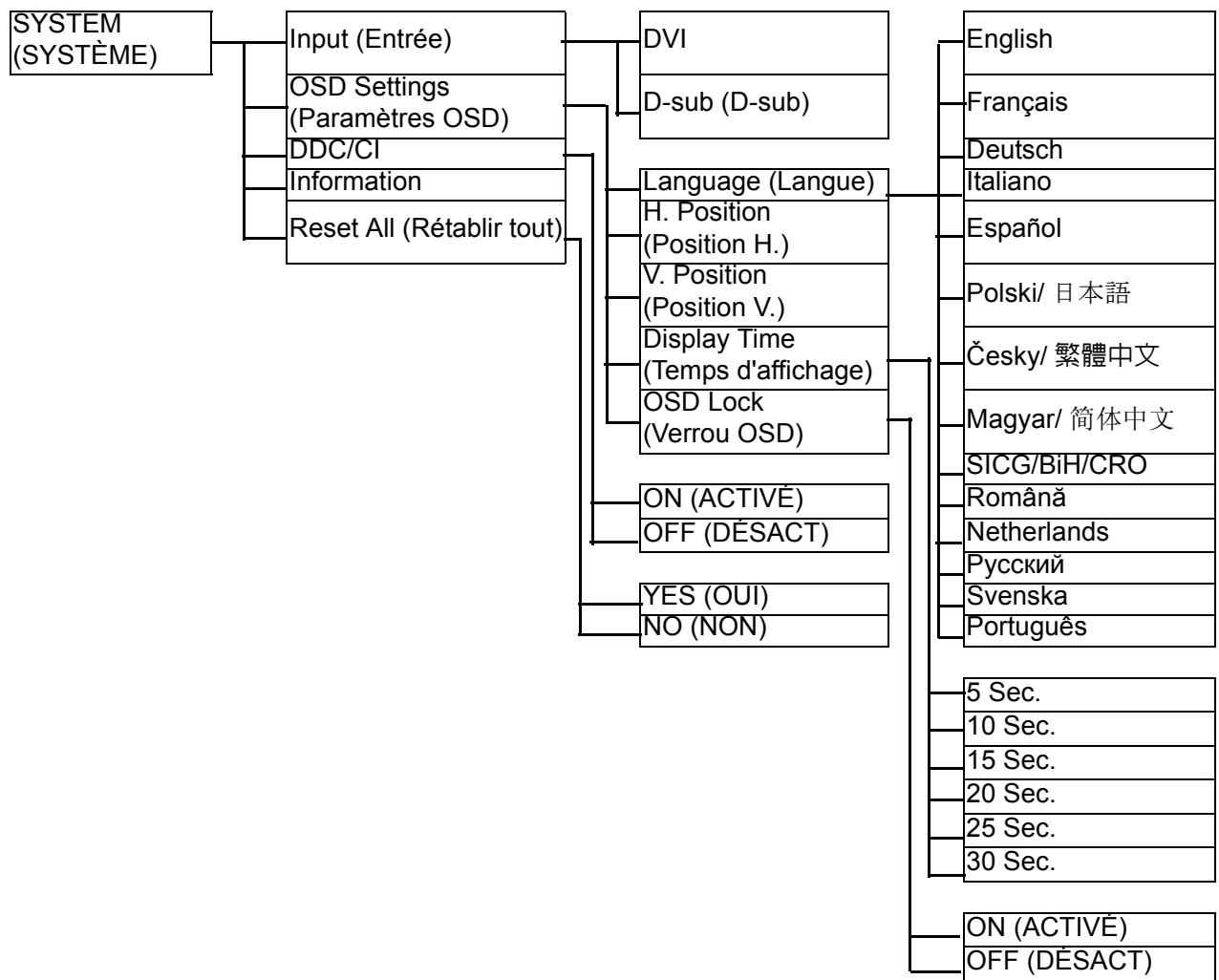

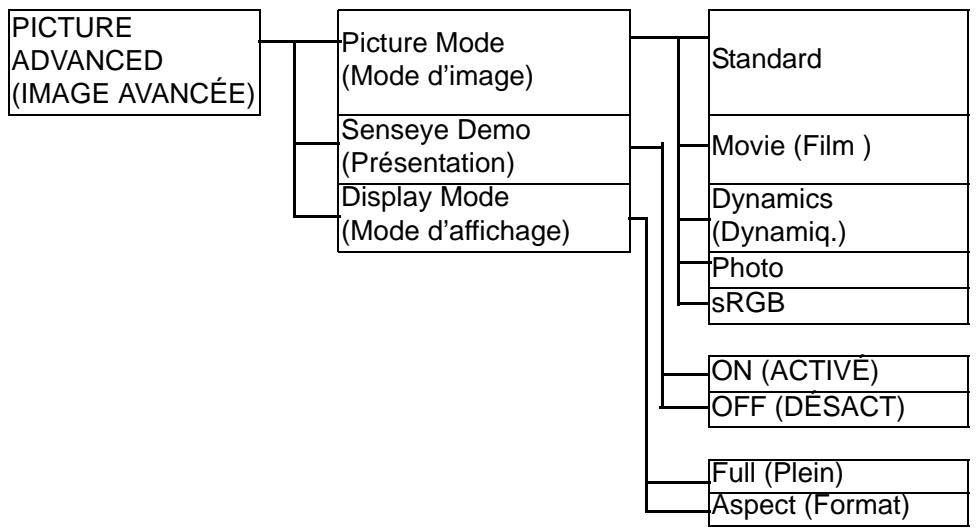

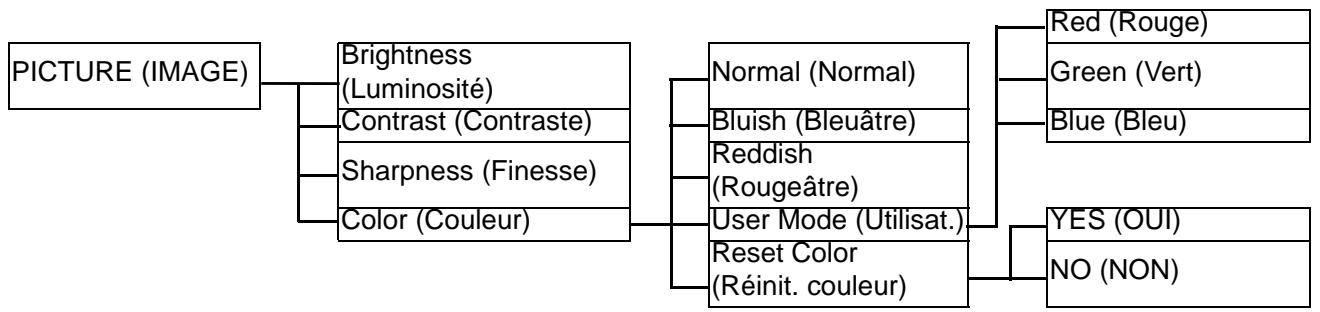

Structure du menu OSD 20

Mode touche spéciale (1): modèles avec haut-parleurs 22

Mode touche spéciale (2): modèles sans haut-parleur 23

Mode du menu principal 24

Dépannage 35

Foire aux questions (FAQ) 35

Pour plus d'aide 36

1. Pour commencer

Lorsque vous déballez le produit, vérifie que vous disposez des éléments suivants. Si certains éléments manquent ou sont endommages, contactez immédiatement le revendeur auprès duquel vous avez achété votre moniteur.

Moniteur à cristaux liquides BenQ
Base du moniteur
Guide de démarrage rapide
CD-ROM
Cordon d'alimentation (L'image peut être différente du produit fourni dans votre région)
Câble d'interface D-sub
Câble des signaux: DVI-D (cessoires optionnels pour modèles avec entrées DVI, vendus séparé-ment)
Câble audio (cessoire optionnel pour les modèles avec haut-parleurs)

Envisagez la possibilité de conserver le carton et l'emballage pour une utilisation ultérieure lorsque vous pourrait avoir à transporter le moniteur. La garniture en mousse formatée est ideale pour la protection du moniteur pendant le transport.

2. Présentation du moniteur

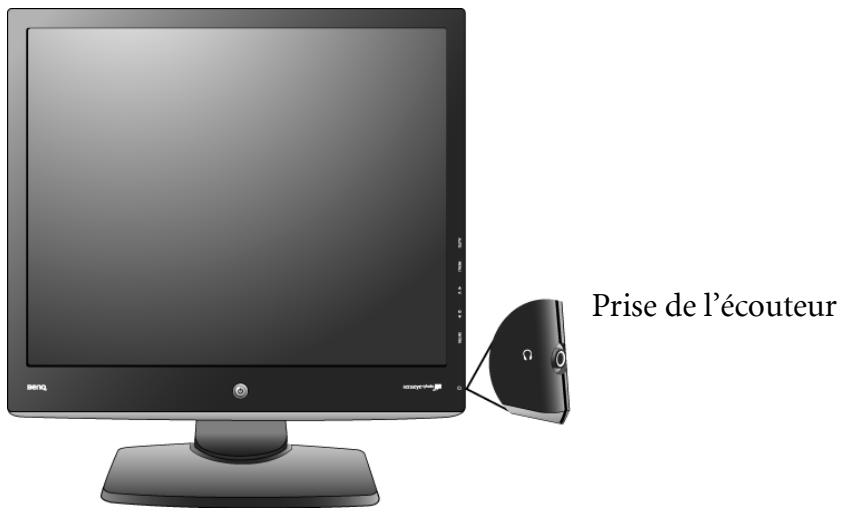

Vue avant

Les modèles sans haut-parleur n'ont pas de prise écouteur.

Vue arrête

	Prise pour cable audio Les modèles sans haut-parleur n'ont pas la prise de cable audio.
	Prise jack d'alimentation en courant alternatively
	Prise d'entrée DVI-D Les modèles analogiques seulement n'ont pas de prise d'entrée DVI-D.
	Prise d'entrée sous-D

3. Installation matérielle du moniteur

Si l'ordinateur est sous tension, vous devez lemettre hors tension avant de continuer. Ne branchez pas et ne mettez pas le moniteur sous tension avant d'y etre invite.

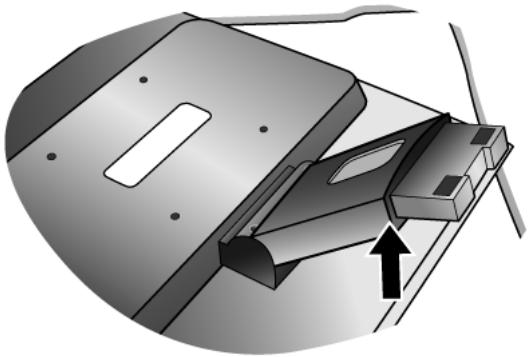

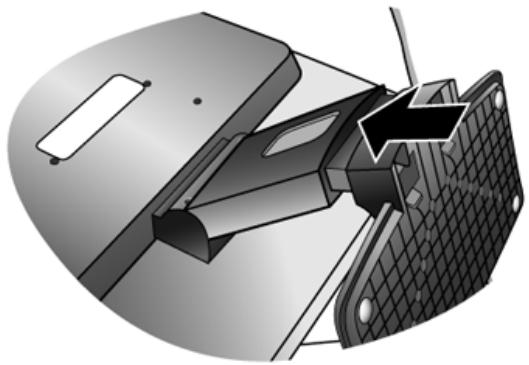

1. Fixez la base du moniteur.

Veuillez procédé avec soin pour éviter d'endommager le moniteur. Si la surface de l'écran est placée sur un objet tel qu'une agrafeuse ou une souris, cela félera le verre ou endommagera la surface du LCD, annulant votre garantie. Si vous faites glisser ou frottier le moniteur sur votre bureau, cela rayera ou endommagera les contrôleles et la coque du moniteur.

Protégez le moniteur et l'écran en liberant une zone plane dégagée sur votre bureau et en plaçant quelles chose de doux comme le sac d'emballage du moniteur sur le bureau pour matelassage.

Placez la surface de l'écran sur surface plane matelassée.

Tout en tenant le moniteur fermement sur le bureau, tirez le bras du support du moniteur vers le haut pour dégager le moniteur.

Orientez et alignez l'emboiture de la base du support avec l'extrémité du bras du support, puis poussez pour les rapprocher jusqu'à un déclic et leur verrouillage en place.

Essayez doucement de les séparer pour vérifier qu'ils sont bien assemblés.

Soulevez doucement le moniteur, returnez-le et placez le croit sur son support sur une surface plane et égale.

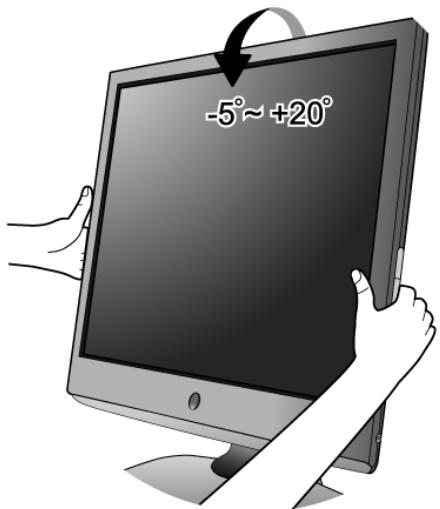

Le moniteur doit être positionné et l'angle de l'écran réglé de manière à minimiser les réflexions indésirables d'autres sources lumineuses.

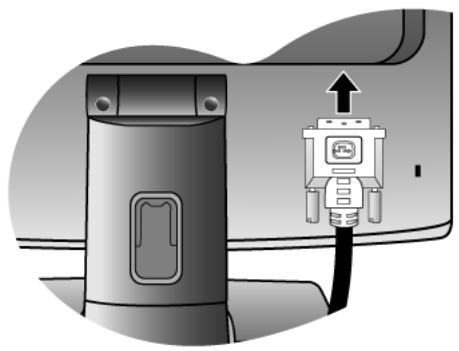

1. Connectez le cable video de l'ordinateur.

Connectez le cable video de l'ordinateur. N'utilise pas à la fois le cable DVI-D et le cable D-Sub sur le même ordinateur. Le seul cas dans lequel les deux cables peuvent être utilisé est s'ils sont connectés à deux ordinateurs différents avec les systèmes video appropriés. (N'est pas disponible pour les modèles uniquement analogiques)

Connectez une extrémité du cable DVI-D à la prise DVI-D du moniteur et l'autre extrémité du port DVI-D sur votre ordinateur. (en option, n'est pas disponible pour les modèles uniquement analogiques)

Le format DVI-D est utilisé pour la connexion

numérique directe entre la source video et les moniteurs LCD ou les projecteurs numériques. Les signaux video numérique produit une image de qualité supérieure aux signaux video analogiques.

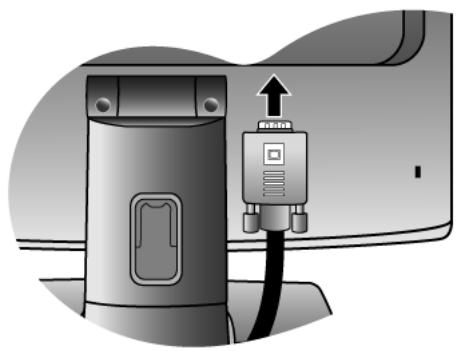

Connectez la prise du cable sous-D (à l'extrémité sans filtre ferrite) à la prise sous-D du moniteur. Connectez l'autre prise du cable sous-D (à l'extrémité avec filtre ferrite) à la prise video sous-D de l'ordinateur.

Serrez toutes les vis à serrer à main pour éviter aux prises de se détacher accidentellement pendant l'utilisation.

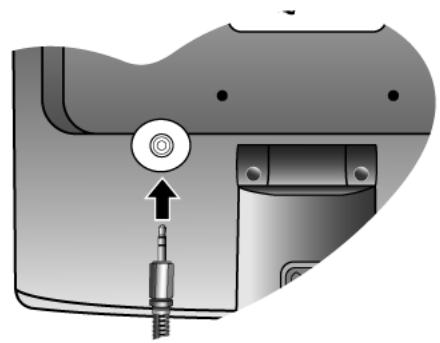

1. Connexion du cable audio. (en option)

Connectez le cable audio entre la prise sur l'arrière du moniteur et la prise audio de votre ordinateur.

Si vous le souhaitez, vous pouvez connecter des écouteurs à la prise écouteurs située sur le côte du moniteur.

Soit
Ou

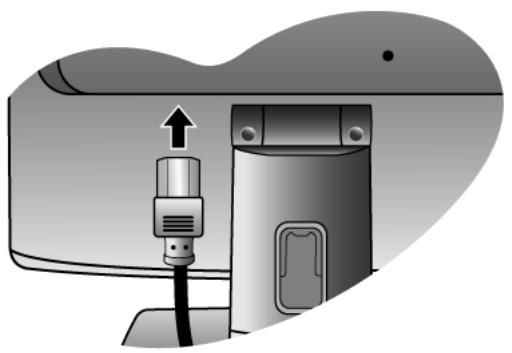

1. Connectez le cable d'alimentation au moniteur.

Branchez une extrémité du cordon d'alimentation dans la prise marquée « POWER IN » sur l'arrête du moniteur. Ne connectez pas tout de suite l'autre extrémité à une prise secteur.

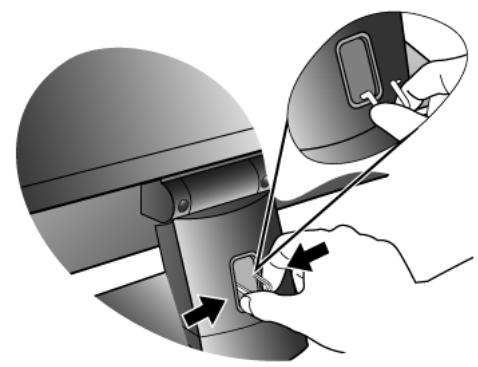

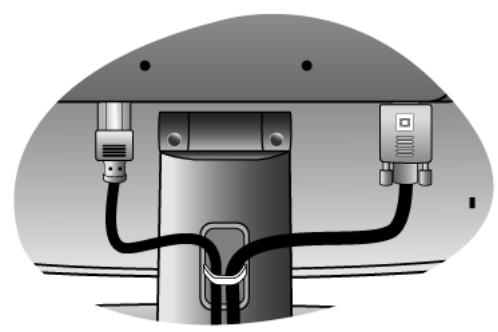

1. Faites passer les câbles par le support libre.

Libéréz le clip de maintain des cables en appuyant sur le clip vers l'intérieur comme illustré. Positionné les cables ensemble et réinsérez le clip sur eux pourmaintenir les cables soignement en place derrière le support du moniteur.

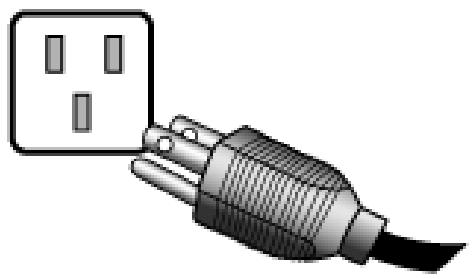

1. Connexion de l'alimentation et mise sous tension.

Branchez l'autre extrémité du cordon d'alimentation à une prise et branchez-le.

L'imagpe peut etre differente du produit fourni dans voitre region.

Mettez le moniteur sous tension en appuyant sur le bouton d'alimentation sur l'avant du moniteur.

Mettez l'ordinateur également sous tension et suivez les instructions de la section 4 : Tirer pleinement profit de votre moniteur BenQ pour installer le logiciel du monitér.

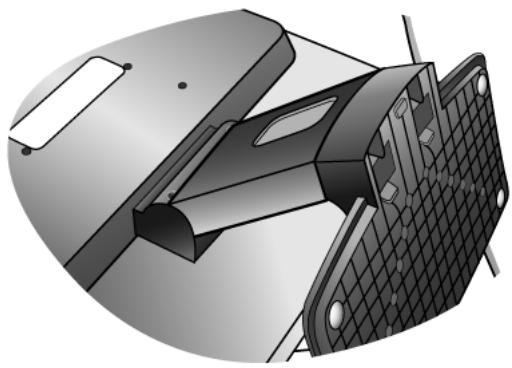

Comment séparer la base du support

1. Préparez le moniteur et la zone.

Mettez le moniteur hors tension et l'alimentation avant de débrancher le cable d'alimentation. Mettez l'ordinateur hors tension avant de débrancher le cable signal du moniteur.

Veuillez procédé avec soin pour éviter d'endommager le moniteur. Si la surface de l'écran est placée sur un objet tel qu'une agrafeuse ou une souris, cela félera le verre ou endommagera la surface du LCD, annulant votre garantie. Si vous faites glisser ou froter le moniteur sur votre bureau, cela rayera ou endommagera les contrôleles et la coque du moniteur.

Protégez le moniteur et l'écran en liberant une zone plane dégagée sur votre bureau et en plaçant quelles chose de doux comme une serviette sur le bureau pour protection avant de coucher la face de l'écran sur une surface propre et matelassée.

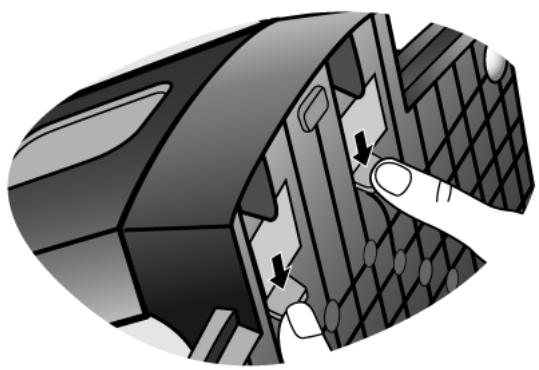

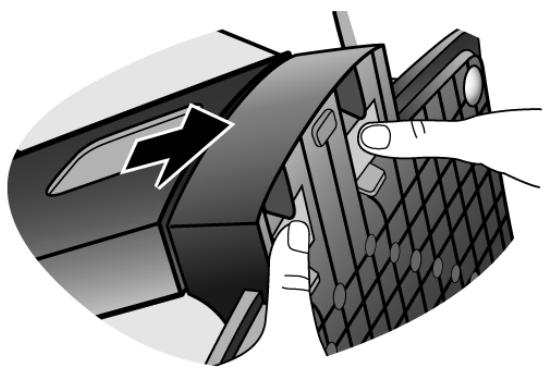

1. Appuyez les clips de verrouillage pour détacher la base du moniteur du bras de support du moniteur.

4. Tirer pleinement profit de votre monitreur BenQ

Pour tirer le meilleur parti de votre nouvel écran LCD couleur BenQ, installez le logiciel pilote personnelisé du moniteur LCD BenQ comme fourni sur le CD-ROM du moniteur LCD BenQ.

Les circonstances de connexion et d'installation de votre monitreur LCD BenQ détermine la procédure à suivre pour installer correctement leLogiciel pilote personnalisé du monitreur LCD BenQ. Les circonstances dépendent de la version de Microsoft Windows utilisée et de si vous connectez le monitreur et installez leLogiciel sur un nouvel ordinateur (sansLogiciel pilote de monitreur existant), ou si vous mettez à jour une installation existante (avec unLogiciel pilote déjà existant) avec un nouvel ordinateur.

Dans les deux cas cependant, lors de la première mise sous tension de votre ordinateur (après avoir connecté le moniteur à votre ordinateur), Windows reconnaît automatiquement le nouveau (ou différent) matériel, et lance son assistant Nouveau matériel détecté.

Suivez les instructions de l'assistant jusqu'à ce qu'il vous demande de selectionner un modele de moniteur.À ce moment, cliquez sur le bouton Disque fourni, inserez le CD-ROM du moniteur LCD BenQ et selectionnez le modele de moniteur approprié. Des détails complémentaires et des instructions étape par étape pour les deux installations, automatique (nouveau) ou mise à niveau (existant) suivant.Voir:

• « Installation du moniteur sur un nouvel ordinateur » à la page 12
• « Mise à niveau du moniteur sur un ordinateur existant » à la page 13

Si un nom d'utilisateur et un mot de passée sont nécessaire pour vous connecter à votre ordinateur Windows, vous doivent vous connecter comme Administrateur ou comme membre de groupe d'Administrateurs pour installer le logiciel pilote du moniteur. De plus, si vous ordinateur est connecté à un réseau qui a des exigences d'accès de sécurité, les paramètres de strategie du réseau peuvent vous empêcher dinstaller le logiciel sur votre ordinateur.

Installation du moniteur sur un nouvel ordinateur

Cette instruction donne la procédure en détaill pour la sélection et l'installation du logiciel pilote personnelisé du moniteur LCD BenQ sur un nouvel ordinateur avec lequel un pilote de monitér n'a jamais été installé. Cette instruction n'est appropriée que pour un ordinateur qui n'a jamais été utilisé et pour lequel le moniteur LCD BenQ est le tout premier moniteur à y'être connecté.

Si vous ajoutez le moniteur LCD BenQ à un ordinateur existant auquel un autre moniteur a déjà été connecté (et qui a un pilote de moniteur installé), ne suivez pas ces instructions. Suivez au contraire les instructions suivantes de la Mise à niveau du moniteur sur un ordinateur existant.

1. Suivez les instructions de la section 3 : Installation matérielle du monitreur.
   Lorsque Windows démarre, il détecte automatiquement le nouveau moniteur et lance l'assistant Nouveau matériel détecté. Suivez les invites jusqu'à l'affichage de l'option pour Installer les pilotes de péripérisque matériel.
2. Insérez le CD-ROM du moniteur LCD BenQ dans un lecteur CD de l'ordinateur.
3. Sélectionnez la case à cocher Rechercher un pilote approprié pour mon périphérique et cliquez sur Suivant.
4. Sélectionnez la case à cocher Lecteurs de CD-ROM (déselectionnez toutes les autres) et cliquez sur Suivant.
5. Regardez et confirmez que l'assistant a salectionné le nom correct de votre moniteur et cliquez sur Suivant.
6. Cliquez sur Terminer.
7. Redémarrez l'ordinateur.

Mise à niveau du moniteur sur un ordinateur existant

Cette instruction donne la procédure détaillée pour la mise à jour manuelle du logiciel pilote du moniteur existant sur votre ordinateur Microsoft Windows. Il est testé actuellément compatible (et recommends seulement) pour les systèmes d'exploitation Windows XP et Windows Vista.

Il est possible que le pilote du moniteur LCD BenQ fonctionne parfaitement avec d'autres versions de Windows, cependant au moment où ce manuel est écrit, BenQ n'a effectué aucun test de ce pilote sur d'autres versions de Windows et ne peut pas garantir son fonctionnement sur ces systèmes.

L'installation du logiciel pilote du moniteur nécessite l'installation du fischi er information approprié (.inf) sur le CD-ROM du moniteur LCD BenQ pour le modele de moniteur particulier que vous avez connecté, puis de laisser Windows installer les fischiers pilote du correspondant depuis le CD. Il est seulement nécessaire de le diriger dans la bonne direction. Windows a un Assistant Mise à jour de pilote de péripérisque pour automatiser la tâche et vous guider dans la sélection du fischi er et le processus d'installation.

Voir:

« Comment installer sur les systèmes Windows Vista » à la page 14.
Pour installer sur le système Windows XP » à la page 15.

Comment installer sur les systèmes Windows Vista

1. Ouvrez Display Settings (Afficher les paramètres).
   Cliquez du bouton croit sur le bureau et selectionnez Personalize (Personaliser) dans le menu auto.
   Selectionnez Display Settings (Afficher les paramètres) dans la fenêtre Personalize appearance and sounds (Personaliser l'apparce et lessons).
   La fenêtre Display Settings (Afficher les paramêtres) s'affiche.
2. Cliquez sur le bouton Advanced Settings (Paramètres avancés).
   La fenêtre Generic PnP Monitor Properties (Propriétés du monitreur PnP générique) s'affiche.
3. Cliquez sur l'onglet Monitor (Moniteur) et sur le bouton Properties (Propriétés).
4. Cliquez sur Continue (Continuer) dans la fenêtre d'invite User Account Control (Contrôle du compte utilisé).
5. Cliquez sur l'onglet Driver (Pilote) et sur le bouton Update Driver (Mettre à jour le pilote).
6. Insérez le CD-ROM du moniteur LCD BenQ dans un lecteur de CD de l'ordinateur.
7. Dans la fenêtre Update Driver Software (Mettre à jour le pilote logiciel), Sélectionnez l'option 'Browse my computer for driver software (Parcourir mon ordinateur à la recherche du pilote logiciel)'.
8. Cliquez sur « Browse (Parcourir) » et naviguez au repertoire suivant : d:\BenQ_LCD\Driver\ (ou d'est la lecture de lecteur désignant le lecteur de CD-ROM).

La lettuce de votre lecteur de CD peut être différente de l'exemple ci-dessus selon votre système. Elle peut être 'D:' ou 'E:' ou 'F:' etc.

1. Sélectionnez le nom de dossier correct de votre monitreur dans la liste des pilotes fournis et cliquez sur Next (Suivant).

Ceci copie et installe les fichiers de pilote de moniteur appropriés sur votre ordinateur.

1. Cliquez sur Close (Fermer).

Il n'est pas nécessaire de redémarrer Windows Vista, car les pilotes du moniteur LCD BenQ, fonctionneront immidiatement sans action complémentaire nécessaire.

Pour installer sur le système Windows XP

1. Ouvrez les Propriétés d'affichage.

Le raccourci le plus proche pour Propriétés d'affichage est via le bureau de Windows.

Cliquez du bouton croit sur le bureau et selectionnez Propriétés dans le menu auto.

Par ailleurs, le menu de Windows pour Propriétés d'affichage est situé dans le Panneau de configura-tion.

Dans la version Windows XP, le Panneau de configuration estitué directement au-dessous de l'élément de menu principal Démarrer.

Les options de menu affichées dépendent du type de vue sélectionné pour votre système.

• Dans la vue Classique, cliquez sur Demarrer | Panneau de configuration | Affichage.
• Dans la vue Catégorie, cliquez sur Demarrer | Panneau de configuration | Apparence et thèmes | Modifier la résolution de l'écran.

La fenêtre Propriétés d'affichage s'affiche.

1. Cliquez sur l'onglet Paramètres et sur le bouton Avancé.

La fenêtre Propriétés avances de l'affichage s'affiche.

1. Cliquez sur l'onglet Moniteur et selectionnee 'Moniteur Plug and Play' dans la liste.

S'il n'y a qu'un moniteur dans la liste, il sera déjà seLECTIONné pour vous.

1. Cliquez sur le bouton Propriétés.

La fenêtre Propriétés du moniteur s'affiche.

Si le pilote fourni est listede comme etant BenQ et si le modele correspondant a votre nouveau moniteur, les pilotes appropriés sont déjà installés et il n'y a rien d'autre a faire. Annulez ces fenêtres de propriétés.

Cependant, si BenQ n'est pas listede comme étant le fabricant ou si le modele correct n'est pas actuellement affiché, il est nécessaire de continuer avec ces instructions.

1. Cliquez sur l'onglet Driver et sur le bouton Mettre à jour le pilote.

L'Assistant Mise à jour du matériel s'affiche. Suivez les instructions de l'assistant en notant les étapes ci-dessous:

1. Insérez le CD-ROM du moniteur LCD BenQ dans un lecteur CD de l'ordinateur auquel le monitér est connecté.

2. Cochez la case 'Installer à partir d'une liste ou d'un emplacement spécifique' et cliquez sur Suivant.

3. Cochez la case 'Rechner le meilleur pilote dans ces emplacements' et cochez également la case 'Rechner dans les médias amovibles', puis cliquez sur Suivant.

Veuillez attendre pendant que l'assistant recherche les lecteurs et le CD du moniteur LCD BenQ inséré à l'étape 6. Une fois terminé, l'assistant doit avoir trouve et seLECTIONné le pilote BenQ sur le CD approprié pour votre modèle de moniteur.

1. Sélectionnez le nom de correct de votre monitreur dans la liste des pilotes fournis et cliquez sur Suivant.

Ceci copie et installe les fichiers de pilote de moniteur appropriés sur votre ordinateur.

1. Cliquez sur Terminer.

Ceci ferme l'assistant et vous retourne à la fenêtre Propriétés du moniteur.

11. Cliquez sur Fermer, OK et sur OK.

Ceci ferme les fenêtres Propriétés d'affichage. Il n'est pas nécessaire de redémarrer Windows XP, car les pilotes du moniteur LCD BenQ, fonctionneront immédiatement sans action complémentaire nécessaire.

5. Optimisation de l'image

La meilleure manière d'obtenir un affichage optimal avec une entrée analogique (D-Sub) est d'utiliser la fonction « AUTO key ». Appuyez sur la touche « AUTO » pour optimiser l'image actuellément affichée à l'écran.

Lorsque vous connectez une sortie video numérique en utilisant un cable numérique (DVI), la touche « AUTO» et la fonction d'ajustement auto seront désactivées, car le moniteur affichera automatiquement la meilleure image.

Veuillez assurer que la carte graphique connectée sur votre ordinateur est configurée sur la résolution native du moniteur lorsque vous utilisez la fonction « AUTO »

Si vous le souhaitez, vous pouvez toujours ajuster les paramètres géométriques de l'écran manuellement en utilisant les éléments du menu de géométrie. Pour vous aider dans cette tâche, BenQ a fourni un utiliser de test de l'écran que vous pouvez utiliser pour vérifier la couleur, le niveau de gris, et le gradient de ligne de l'écran.

1. Executeur le programme de test auto.exe depuis le CD-ROM. C'est la meilleure manière d'observer les modifications possibles. Vous pouvez également utiliser toute autre image, telque le bureau de votre système d'exploitation. Cependant, il est recommendé d'utiliser auto.exe. Lorsque vous executez auto.exe., un motif de test sort.
2. Appuyez le bouton « AUTO » sur le moniteur.
3. Appuyez sur « MENU » sur le panneau de commande pour acceder à l'OSD.
4. Utilisez les touches ou pour sélectionner « DISPLAY » (AFFICH.) et appuyez la touche « ENTRÉE » pour accéder au menu.
5. S'il y a du bruit vertical observé ( comme un effet de rideau-tremblement des lignes verticales), appuyez sur la touche ou pour sélectionner « Pixel Clock » (Horloge Pixel) et appuyez sur la touche « ENTRÉE ». Appuyez maintainant sur la touche ou pour ajuster le moniteur jusqu'à la disparition du bruit.
6. S'il y a du bruit horizontal observé, appuyez sur la touche ou pour sélectionner « Phase » et appuyez sur la touche « ENTRÉE ». Appuyez maintainant sur ou pour ajuster le moniteur jusqu'à la disparition du bruit.

6. Comment ajuster votre monitreur

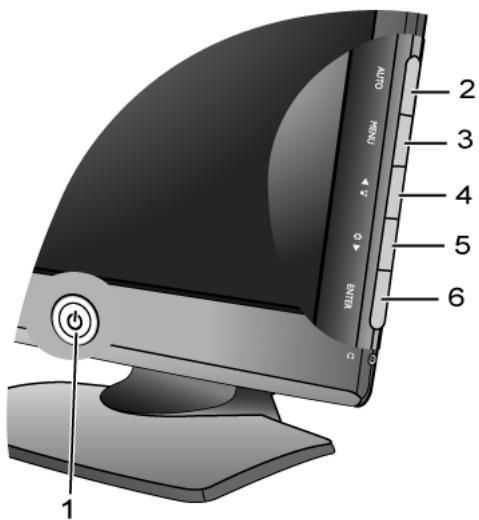

Le panneau de commande (1): modèles avec haut-parleurs

1. « Power » (Tension): cette touche permet demettre en marche ou d'arrête le moniteur.
2. « AUTO »: permet le réglage automatique de la position verticale, de la phase, de la position horizontale et de la fréquence d'horloge des pixels.
3. « MENU »: Active le menu principal de l'OSD et returne au menu précédent ou quitter l'OSD.
4. Touche (Haut)/ Volume: Pour l'ajustement haut/augmentation. Cette touche est également la touche spéciale pour le Volume.
5. Touche (Bas) /Mode: Pour l'ajustement bas/diminution. Cette touche est également la touche spéciale pour le Mode.
6. « ENTER » (entree) : Accede aux sous-menus et selectionne les éléments. Pour les modèles avec entrées DVI, cette touche est aussi la touche spéciale pour Input (Entree).

OSD = Affichage à l'écran.

Les touches spéciales afficheront une échelle graduée pour ajuster la valeur de ce paramètre et ne fonctionneront que lorsque le menu OSD n'est pas actuellément affché. L'affichage des touches spéciales disparaître après quelques secondes sans activité de la touche. Voir « Mode touche spéciale (1): modèles avec haut-parleurs » à la page 22.

Le panneau de commande (2): modèles sans haut-parleur

1. « Power » (Tension): cette touche permet demettre en marche ou d'arrête le moniteur.
2. « AUTO »: permet le réglage automatique de la position verticale, de la phase, de la position horizontale et de la fréquence d'horloge des pixels.
3. « MENU »: Active le menu principal de l'OSD et returne au menu précédent ou quitter l'OSD.
4. (Haut)/Contraste/Luminosité Touche: Pour l'ajustement haut/augmentation. Cette touche est également la touche spéciale pour la Brightness (Luminosité) et le Contrast (Contraste).
5. Touche (Bas) /Mode: Pour l'ajustement bas/diminution. Cette touche est également la touche spéciale pour lle Mode.
6. « ENTER » (entree) : Accede aux sous-menus et selectionne les éléments. Pour les modèles avec entrées DVI, cette touche est aussi la touche spéciale pour Input (Entree).

OSD = Affichage à l'écran.

Les touches spéciales afficheront une échelle graduée pour ajuster la valeur de ce paramètre et ne fonctionneront que lorsque le menu OSD n'est pas actuellément affché. L'affichage des touches spéciales disparaître après quelques secondes sans activités de la touche. Voir « Mode touche spéciale (2): modèles sans haut-parleur » à la page 23.

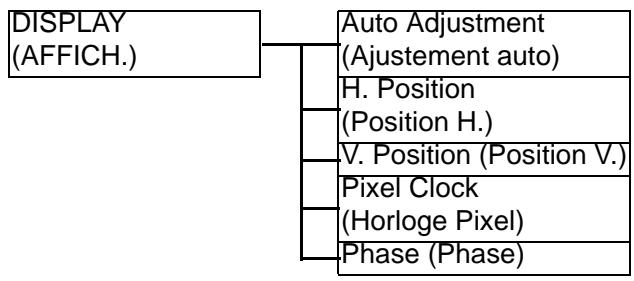

Structure du menu OSD

Display Mode (Mode d'affichage) n'est disponible que pour les modèles à écran large.

3 Le menu Audio n'est disponible que pour modèles avec haut-parleurs.

Input (Entrée) n'est disponible que pour les modèles avec entrées DVI.

Mode touche spéciale (1): modèles avec haut-parleurs

Les touches du moniteur servent de touches spéciales pour fournir un accès direct à des fonctions particulières lorsque le menu n'est pas affché actuellement à l'écran.

Touchespeciale de volume

Appuyez la touche pour acceder à l'indicateur Volume. Puis appuyez la touche pour augmenter ou la touche pour diminuer le volume, puis appuyez la touche MENU pour quitter.

Touchespecialdemode

Appuyez la touche continuellement pour passer de l'un à l'autre des 5 modes de la fenêtre principale, parmi Standard, Film, Dynamiq., Photo et sRGB. Le réglage sera effectif immédiatement.

Voir également Picture Mode (Mode d'image).

Touché spéciale de entrée (N'est pas disponible pour les modèles uniquement analogiques)

Appuyez sur la touche ENTER pour selectionnez entre les différents signaux video qui peuvent etre connectés à votre moniteur.

Le réglage sera effectif immédiatement.

Voir également « Input (Entrée) » à la page 33.

Mode touche spéciale (2): modèles sans haut-parleur

Les touches du moniteur servent de touches spéciales pour fournir un accès direct à des fonctions particulières lorsque le menu n'est pas affché actuellement à l'écran.

Touché spéciale de luminosité et de contraste

Appuyez la touche pour afficher les
indicateurs Luminosite et Contraste.
Appuyez ensuite les touches ou , puis
la touche ENTREE pour selectionner
Luminosite ou Contraste. La touche augmentera le niveau et la touche diminuera le niveau. Pour quitter, appuyez la touche MENU.

Touchec speciale de mode

Appuyez la touche continulement pour passer de l'un à l'autre des 5 modes de la fenêtre principale, parmi Standard, Film, Dynamiq., Photo et sRGB. Le réglage sera effectif immédiatement.

Voir également Picture Mode (Mode d'image).

Touché spéciale de entrée (N'est pas disponible pour les modèles uniquement analogiques)

Appuyez sur la touche ENTER pour selectionnez entre les différents signaux video qui peuvent etre connectés à voitre moniteur.

Le réglage sera effectif immédiatement.
Voir également « Input (Entrée) » à la page 33.

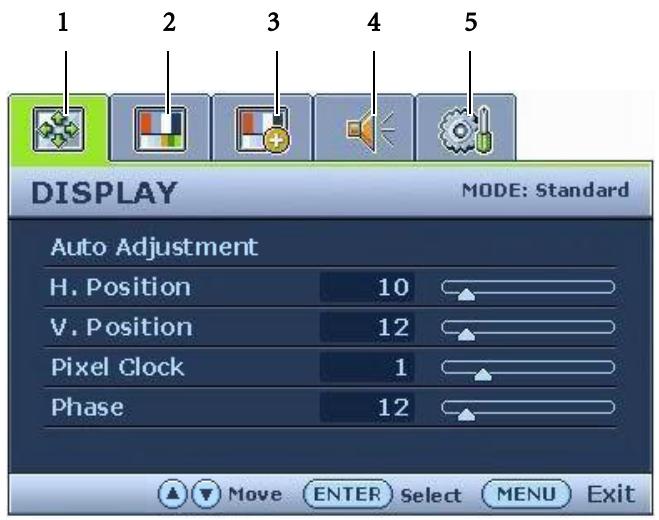

Mode du menu principal

Vous pouvez utiliser le menu OSD (affiché à l'écran) pour ajuster tous les paramètres sur votre écran. Appuyez la touche MENU pour afficher le menu principal suivant de l'OSD.

1. DISPLAY (AFFICH.)
2. PICTURE (IMAGE)
3. PICTURE ADVANCED (IMAGE AVANCEE)
4. AUDIO (SON) (Les modèles sans haut-parleur n'ont pas ce menu)
5. SYSTEM (SYSTÉME)

Utilisez les touches ou pourmettre un element du menu en surbrillance et appuyez la touche ENTER (ENTREE) pour afficher les parametes de l'element du menu.

Les langues du menu OSD peuvent etre differentes du produit fourn dans voireégion, voir «

Language (Langue) » à la page 34 au-dessous de « OSD Settings » (Paramètres OSD) pour plus de détails.

Pour plus d'informations sur chaque menu, veuillez consulter les pages suivantes:

· « Menu DISPLAY (AFFICH.) » à la page 25
· « Menu PICTURE (IMAGE) » à la page 27
· « Menu PICTURE ADVANCED (IMAGE AVANCÉE) » à la page 30
- « Menu AUDIO (SON) » à la page 32
· « Menu SYSTEM (SYSTÉME) » à la page 33

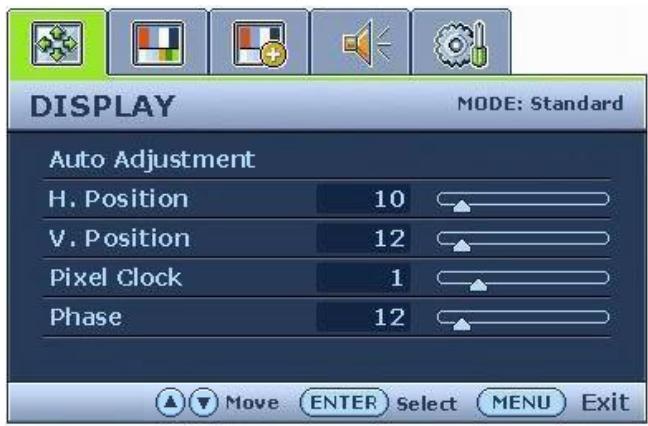

1. Appuyez la touche MENU pour afficher le menu principal.
2. Appuyez les touches ou pour sélectionner DISPLAY (AFFICH.), puis appuyez la touche ENTER (ENTRÉE) pour acceder au menu.
3. Appuyez les touches ou pour déplacer la surbrillance à un élément du menu, puis appuyez la touche ENTER (ENTRÉE) pour sélectionner cet élément.
4. Appuyez les touches ou pour faire des ajustements ou des sélections.
5. Pour returnez au menu précédent, appuyez le bouton MENU.

Éléments	Fonction	Fonctionnement	Plage
Auto Adjustment (Ajustement auto)	Optimise et ajuste les paramètres de l'écran automatiquement pour vous. Le bouton « AUTO » est la «touche spéciale » pour cette fonction.	Appuyez la touche ENTER (ENTRÈE) pour sélectionner cette option et effectuer l'ajustement.
	Lorsque vous connectez une sortie vidéo numérique en utilisant un cable numérique (DVI), la touche « AUTO » et la fonction d'ajustement auto seront désactivées.
H. Position (Position H.)	Ajuste la position horizontal de l'image sur l'écran.	Appuyez les touches ◆ ou ◆ pour ajuster la valeur.	0 à 100
V. Position (Position V.)	Ajuste la position verticale de l'image sur l'écran.		0 à 100
Pixel Clock (Horloge Pixel)	Ajuste la fréquence de l'horloge pixel pour synchroniser avec le signal vidéo analogique en entree. N'est pas applicable à un signal d'entrée numérique. Voir également: « Optimisation de l'image » à la page 17.		0 à 100
Phase	Ajuste la phase de l'horloge pixel pour synchroniser avec le signal vidéo analogique en entree. N'est pas applicable à un signal d'entrée numérique. Voir également: « Optimisation de l'image » à la page 17.		0 à 63

1. Appuyez la touche MENU pour afficher le menu principal.
2. Appuyez les touches ou pour sélectionner PICTURE (IMAGE), puis appuyez la touche ENTER (ENTRÉE) pour acceder au menu.
3. Appuyez les touches ou pour déplacer la surbrillance à un élément du menu, puis appuyez la touche ENTER (ENTRÉE) pour sélectionner cet élément.
4. Appuyez les touches ou pour faire des ajustements ou des sélections.
5. Pour returnez au menu précédent, appuyez le bouton MENU.

Élément	Fonction	Fonctionnement	Plage
Brightness (Luminosite)	Ajuste la balance entre les niveaux lumineux et sombres.	Appuyez la touche ↓ pour augmenter la luminosite et appuyez la touche ↓ pour diminuer la luminosite.	0 à 100
Contrast (Contraste)	Ajuste le degré de différence entre les points sombres et les points lumineux.	Appuyez la touche ↓ pour augmenter le contraste et appuyez la touche ↓ pour diminuer le contraste.	0 à 100
Sharpness (Finesse)	Ajuste la clarté et la visibilité des contours des sujets dans l'image.	Appuyez la touche ↓ pour améliorer la netteté de l'image et appuyez la touche ↓ pour avoir un effet doux à l'image.	1 à 5
Color (Couleur) - Appuyez ENTER (ENTRÈE) pour accéder au menu Color (Couleur).
Normal	Permet aux photos et aux photos d'être affichées en couleurs naturelles. C'est la couleur par défaut de l'usine.	Appuyez les touches ◆ ou ↓ pour sélectionner cette option.
Bluish (Bleuâtre)	Applique une teinte froide à l'image. Elle est prédéfinie à l'usine à la couleur blanche standard de l'industrie informatique.
Reddish (Rougeâtre)	Applique une teinte chaude à l'image. Elle est prédéfinie à l'usine à la couleur blanche standard de la presse.
User Mode (Utilisat.)	Personnaliste la teinte de la couleur de l'image. Le mélange des couleurs primaires Red (Rouge), Green (Vert) et Blue (Bleu) peut être modifié pour changer la teinte de la couleur de l'image. La diminution d'une ou plusieurs des couleurs réduira leur influence respective sur la teinte de la couleur de l'image. P. ex. si vous réduisez le niveau bleu, l'image prendra graduallement une teinte jaunâtre. Si vous réduisez le vert, l'image prendra une teinte magenta.	Appuyez les touches ◆ ou ↓ et la touche ENTER (ENTRÉE) pour sclectionner Red (Rouge), Green (Vert) ou Blue (Bleu). Puis utiliser les touches ◆ ou ↓ pourajuster les couleurs.	• Red (Rouge) 0 à 100 • Green (Vert) 0 à 100 • Blue (Bleu) 0 à 100
Reset Color (Réinit. couleur)	Réinitialise les réglages de couleur personalisés User Mode (Utilisat.) aux valeurs par défaut de l'usine.	Appuyez les touches ◆ ou ↓ pour ajuster la valeur.	• YES (OUI) • NO (NON)
Appuyez MENU pour quitter le menu Color (Couleur).

Display Mode (Mode d'affichage) n'est disponible que pour les modèles à écran large.

1. Appuyez la touche MENU pour afficher le menu principal.
2. Appuyez les touches ou pour sélectionner PICTURE ADVANCED (IMAGE AVANCÉE), puis appuyez la touche ENTER (ENTRÉE) pour acceder au menu.
3. Appuyez les touches ou pour déplacer la surbrillance à un élément du menu, puis appuyez la touche ENTER (ENTREE) pour sélectionner cet élément.
4. Appuyez les touches ou pour faire des ajustements ou des sélections.
5. Pour returnez au menu précédent, appuyez la touche MENU.

Élément	Fonction	Fonctionnement	Plage
Picture Mode (Mode d'image)	Sélectionnez un mode d'image qui correspond le最喜欢 au type d'images sur l'écran. • Standard – pour des applications PC de base. • Film – pour afficher les vidéo. • Dynamiq. – pour afficher les vidés spécifiques en paysage et pour les jours. • Photo – pour afficher des images fixes. • sRGB - pour une meilleure représentation de la correspondance des couleurs avec les péripériques, telles que les imprimantes, les apparueils photo numériques, etc.	Appuyez les touches ↑ ou ↓ pour ajuster la valeur.	• Standard • Film • Dynamiq. • Photo • sRGB
Senseye Demo (Présentation)	Affiche l'aperçu des images à l'écran avec le mode sélectionné dans Mode d'image. L'écran sera divisé en deux fenêtres. La fenêtre de gauche est une démonstration des images en mode Standard, alors que la fenêtre de droite présente les images avec le mode spécifique.	Appuyez les touches ▲ ou ↓ pour modifier les paramètres.	ON (ACTIVÉ)OFF (DÉSACT)
Display Mode (Mode d'affichage)	Cette fonction est fournie pour permettre un autre format 16:10 que d'être affché sans distorsion géométrique.Plein - Échelonne l'image d'entrée pour replir l'écran. Idéal pour les images au format 16:10.Format - L'image d'entrée est affichée sans distorsion géométrique replissant autant que possible l'affichage. Les images 16:9 repliront l'écran horizontally et les images 4:3 rempliront l'écran verticallement.	Appuyez les touches ▲ ou ↓ pour modifier les paramètres.	PleinFormat

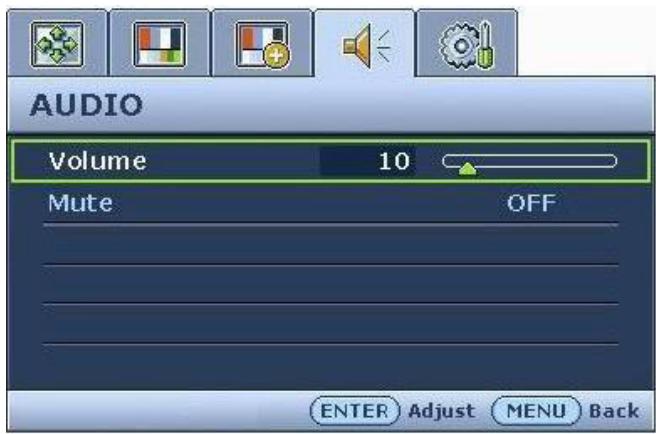

Menu AUDIO (SON)

Le menu Audio n'est disponible que pour modèles avec haut-parleurs.

1. Appuyez la touche MENU pour afficher le menu principal.
2. Appuyez les touches ou pour sélectionner AUDIO (Son), puis appuyez la touche ENTER (ENTREE) pour acceder au menu.
3. Appuyez les touches ou pour déplacer la surbrillance à un élément du menu, puis appuyez la touche ENTER (ENTRÉE) pour sélectionner cet élément.
4. Appuyez les touches ou pour faire des ajustements ou des sélections.
5. Pour returnez au menu précédent, appuyez le bouton MENU.

Élément	Fonction	Fonctionnement	Plage
Volume	Ajuste le niveau du volume.	Appuyez la touche ↓ pour augmenter le volume et appuyez la touche ↓ pour diminuer le volume.	0 à 100
Mute (Muet)	Désactive l'entrée audio.	Appuyez les touches ↑ ou ↓ pour changer les paramètres.	• ON (ACTIVÉ) • OFF (DÉSACT)

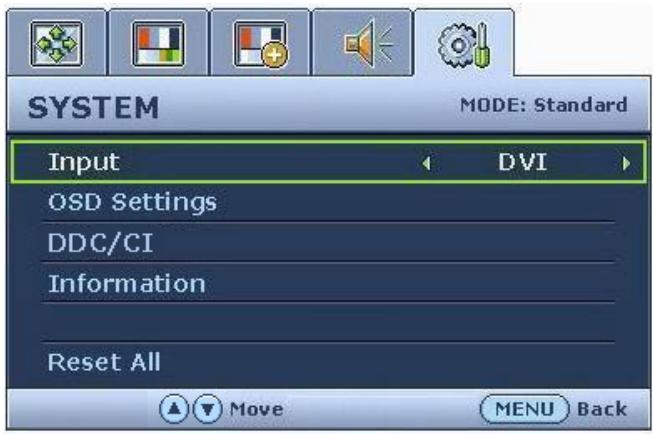

Menu SYSTEM (SYSTEME)

Les modèles analogiques seulement n'ont pas la fonction Input (Entrée).

1. Appuyez la touche MENU pour afficher le menu principal.
2. Appuyez les touches ou pour sélectionner SYSTEM (SYSTÈME), puis appuyez la touche ENTER (ENTRÉE) pour acceder au menu.
3. Appuyez les touches ou pour déplacer la surbrillance à un élément du menu, puis appuyez la touche ENTER (ENTRÉE) pour sélectionner cet élément.
4. Appuyez les touches ou pour faire des ajustements ou des sélections.
5. Pour returnez au menu précédent, appuyez le bouton MENU.

Élément	Fonction	Fonctionnement	Plage
Input (Entrée)	Sélectionne l'entrée D-sub (analogue) ou DVI (numérique). Utilisez ceci pour changer l'entrée à celle appropriée pour votre type de connexion de cable matériel. Les modèles analogiques seulement n'ont pas la fonction Input (Entrée).	Appuyez les touches ◆ ou ◆ pour ajuster la valeur.	• DVI • D-sub
OSD Settings (Paramètres OSD) - Appuyez ENTER (ENTRÉE) pour accéder au menu OSD Settings (Paramètres OSD).
Language (Langue)	Définit la langue du menu OSD.	Appuyez les touches ◆ ou ◆ pour ajuster la valeur.	• English • Français • Deutsch • Italiano • Español • Polski/ 日本語 • Česky/ 繁體中文 • Magyar/ 简体中文 • SICG/BiH/CRO • Română • Nederlands • Yüstký • Svenska • Português
		Les options de langue affichées à l'écran peuvent être différentes de celles affichées à droite, selon le produit fourni dans notre région.
H. Position (Position H.)	Ajuste la position horizontal du menu OSD.	Appuyez les touches ◆ ou ◆ pour ajuster la valeur.	0 à 100
V. Position (Position V.)	Ajuste la position vertical du menu OSD.		0 à 100
Display Time (Temps d'affichage)	Ajuste le temps d'affichage du menu OSD.		• 5 s • 10 s • 15 s • 20 s • 25 s • 30 s
OSD Lock(Verrou OSD)	Évite que les réglages de l'écran soient changés accidentellement. Lorsque cette fonction est activée, le fonctionnement des commandes OSD et des touches spéciales sera désactivé.	Appuyez les touches ▲ ou▼ pour ajuster la valeur.Pour déverrouiller les commandes OSD lorsqu'OSTD est régé surverrouillé, appuyez et maintenez la touche 'MENU' pendant 15 secondes pour accéder à l'options 'Verrou OSD' et effectuer les modifications. Vous pouvez également utiliser les touches ▲ ou▼ pour sélectionner 'DÉSACT' dans le sous-menut 'Verrou OSD' au-dessus du menu 'Paramètres OSD' et tous les commandes OSD seront accessibles.	ON (ACTIVÉ)OFF (DÉSACT)
Appuyez MENU pour quitter le menu OSD Settings (Paramètres OSD).
DDC/CI*	Permet aux paramètres du moniteur d'être définis via le logiciel sur l'ordinateur.	Appuyez la touche ENTER (ENTRÈE) pour sélectionner cette option. Appuyez les touches ▲ ou▼ pour modifier les paramètres.	ON (ACTIVÉ)OFF (DÉSACT)
Information	Affiche les réglages actuels des propriétés de l'écran.	Appuyez la touche ENTER (ENTRÈE) pour sélectionner cette option.
Reset All(Rétablit tout)	Rétablit tous les réglages de mode, de couleur et de géométrie aux valeurs par défaut de l'usine.	Appuyez les touches ▲ ou▼ pour ajuster la valeur.	YES (OUI)NO (NON)

*DDC/CI est l'acronyme de Display Data Channel/Command Interface, qui a été développée par la Video Electronics Standards Association (VESA) pour éntendre le standard DDC existant. La capacité DDC/CI permet aux commandes du moniteur d'être envoyées via logiciel pour les diagnostics à distance.

7. Dépannage

Foire aux questions (FAQ)

② L'image est floue :
Lisez les instructions du lien « Ajuster la résolution de l'écran » sur le CD pour sélectionner la résolution et la fréquence de rafraîchissement appropriées.
Utilisez-vous un cable d'extension VGA?

Effectuez un test après avoir retire le cable d'extension. L'image est-elle a present correctement mise au point? Si ce n'est pas le cas, optimisez l'image en suivant les instructions de la section « Ajuster le taux de rafraîchissement de l'écran » du lien « Ajuster la résolution de l'écran ». Lorsqu'on utilise un cable d'extension, il est normal que l'image puisseprésenter un certain flou dû à des pertes lors du trajet du signal dans le cable. Vous pouvez réduire ces pertes en employant un cable d'extension doté d'une première conductivité ou un amplificateur intégré.

L'imag n'est-elle floue qu'a une résolution inférieure à la résolution native (maximale)?

Lisez les instructions du lien « Ajuster la résolution de l'écran » sur le CD. Sélectionnez la résolution native.

? Des erreurs de pixels sont visibles :
Cerains pixels sont toujours noirs, un ou plusieurs pixels sont toujours blancs, un ou plusieurs pixels sont toujours rouges, verts, bleus ou d'une autre couleur.

Nettoyez l'écran LCD.
- Mettez sous tension puis hors tension.
- Il s'agit de pixels qui restent allumés ou étenteints en permanence, c'est un dernier naturel se produitant dans la technologie LCD.

(2) Les couleurs de l'image ne sont pas correctes.

L'imagpe presente une teinte jaunatre,bleutee ou rosée.

Selectionnez MENU > PICTURE (IMAGE) > Color (Couleur) > Reset Color (Réinit. Couleur), puis désisissez « YES » (OUI) dans la boîte de message « CAUTION » (ATTENTION) pour réinitialiser les rég吕es de couleurs aux valeurs par défaut de l'usine.

Si l'image n'est toujours pas correcte et que la couleur de l'OSD est elle aussi anormale, l'une des trois couleurs primaires est absente du signal d'entrée. Vérifiez alors les connecteurs du cable de signal. Si vous constazez qu'une broche est piée ou cassée, contactez votre revendeur.

? Aucune image n'est visible :

Le témoin de l'écran est-il de couleur verte ?

Si le témoin LED est allumé en vert et que le message « Hors de portée » s'affiche à l'écran, cela signifie que vous utilisez un mode d'affichage non pris en charge par le moniteur. Changez alors le paramétrage en selectionnant un mode d'affichage admis. Veuillez lore la section « Modes d'affichage prédéfinis » du lien « Ajuster la résolution de l'écran »

(2) Une légère ombre de l'image statique affichée est visible à l'écran :

• Activez la fonction de gestion de l'alimentation pour permettre à votre ordinateur et votre moniteur d'entrée en mode de veille basse consommation lorsqu'ils ne sont pas utilisés.
• Utilisez un écran de voir pour éviter la détention des images.

(2) Le témoin de l'écran est-il de couleur orange?

Si le témoin LED est allumé en orange, le mode d'économie d'énergie est actif. Appuyez sur n'importe qu'elle touche du clavier ou déplacez la souris. Si cette action ne résout pas le problème, vérifie les connecteurs du cable de signal. Si vous constatiez qu'une broche est piée ou cassée, contactez votre revendeur.

② Le témoin de l'écran est-il éteint?

Contrôlez la prise secteur, l'alimentation électrique externe et l'interrupteur de mise sous tension.

? L'imagestdeformée,clignoteou scintille:

Lisez les instructions du lien « Ajuster la résolution de l'écran » sur le CD pour sélectionner la résolution et la fréquence de rafraîchissement appropriées.
Voussutilizezle moniteur dans sa resolution native,mais l'imagestoujours deformée.

Les images de sources différentes peuvent apparaître déformées ou étiérée sur le moniteur utilisé dans sa résolution native. Pour la performance d'affichage optimale de chaque source d'entrée, vous pouvez utiliser la fonction « Mode d'affichage » pour définir un format approprié pour les sources d'entrée. Voir « Display Mode (Mode d'affichage) » à la page 31 pour des détails.

⑦ L'image est déplacée dans une direction déterminée :
Lisez les instructions du lien « Ajuster la résolution de l'écran » sur le CD pour sélectionner la résolution et la fréquence de rafraîchissement appropriées.
⑦ Les commandes OSD sont inaccessibles :

• Pour déverrouiller les commandes OSD lorsque l'OSD est régé sur verrouillé, appuyez et maintenez la touche 'MENU' pendant 15 secondes pour acceder à l'options 'Verrou OSD' et effectuer les modifications.
• Vous pouvez également utiliser les touches ou pour sélectionner 'DÉSACT' dans le sous-menu 'Verrou OSD' au-dessous du menu 'Paramètres OSD' (Menu SYSTÉME) et tous les commandes OSD seront accessibles.

Pour plus d'aide

Si vous ne parvenez pas à résoudre vos problèmes en suivant les instructions de ce manuel, contactez votre revendeur ou envoyez-nous un courrier électronique à l'adresse suivante : [e-mail]
