Type de produit	Projecteur numérique DLP
Marque	BENQ
Modèle	DS650 (également DX650/660 et DS660)
Résolution native	SVGA 800×600 (DS650) / XGA 1024×768 (DX650)
Objectif	F/2.6, zoom manuel
Lampe	NSH 210W, durée de vie nominale 1500 heures
Correction trapézoïdale	Numérique, via touches ou télécommande
Taille d'écran	30 à 300 pouces (diagonale)
Entrées vidéo	VGA (Sub-D 15 broches), S-Vidéo (mini DIN 4 broches), Composite (RCA), YPbPr (x3 RCA)
Entrée audio	Mini-jack stéréo, RCA (G/D)
Sortie audio	Haut-parleur intégré 3W
Connectivité	USB pour souris, RS-232C
Télécommande	Avec pointeur laser et fonction souris
Fonctions d'image	Réglage automatique, PIP, modes image (normal/vidéo), température de couleur
Alimentation	CA 100-240V, 3.5A, 50/60 Hz (automatique)
Consommation électrique	330W max
Température de fonctionnement	10°C à 40°C
Accessoires fournis	Câbles (VGA, USB, AV, S-Vidéo, HDTV, alimentation), télécommande avec piles, mallette de transport, manuel
Garantie	Limitée (lampe : 90 jours ou 500 heures)

FOIRE AUX QUESTIONS - DS650 BENQ

Comment corriger une image trapézoïdale ?

Utilisez les touches Trapèze + ou Trapèze - sur le projecteur ou la télécommande (Keystone). Réglez la barre coulissante jusqu'à obtenir une image rectangulaire.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez les piles (remplacez si nécessaire), assurez-vous qu'aucun obstacle ne bloque le capteur IR, et restez à moins de 4 mètres du projecteur.

Comment remplacer la lampe du projecteur ?

Éteignez le projecteur, débranchez-le et attendez 45 minutes qu'il refroidisse. Dévissez le couvercle de la lampe, desserrez les 3 vis, remplacez la lampe et revissez. Réinitialisez ensuite le compteur d'heures via le menu.

Pourquoi le voyant de la lampe est-il rouge ?

Le voyant rouge indique que la lampe a dépassé 1500 heures d'utilisation ou qu'elle est mal installée. Remplacez la lampe immédiatement.

Comment réinitialiser le compteur d'heures de la lampe ?

Après avoir remplacé la lampe, allumez le projecteur. Dans les 10 minutes, maintenez la touche Sortie enfoncée 3 secondes pour afficher le compteur, puis appuyez sur Menu et sélectionnez Réinitialiser.

Aucune image à l'écran, que vérifier ?

Vérifiez que le cache de l'objectif est retiré, que la source d'entrée est correcte, que les câbles sont bien branchés, et ajustez la luminosité/contraste.

Comment régler la mise au point ?

Tournez la bague de mise au point sur l'objectif jusqu'à obtenir une image nette. Vous pouvez aussi utiliser la touche Auto pour un réglage automatique.

Puis-je utiliser ce projecteur avec un Mac ?

Oui, mais un adaptateur Mac (en option) est nécessaire. Le projecteur supporte les résolutions Macintosh (640×480, 832×624).

Comment utiliser la fonction PIP ?

Activez le menu PIP depuis le panneau de commande. Sélectionnez la source secondaire (Video ou S-Video) et choisissez la taille et la position de l'incrustation.

Quelle est la distance de projection recommandée ?

Consultez le tableau des tailles d'écran dans le manuel : par exemple, pour une diagonale de 100 pouces, placez le projecteur à environ 3 mètres de l'écran.

MODE D'EMPLOI DS650 BENQ

Manuel de l'utilisateur

Copyright © 2002 par BENQ Corporation (auparavant Acer Communications & Multimedia Inc.). Tous droits réservés. Aucune partie de cette publication ne peut être reproduite, transmise, transcrivie, stockée dans un système d'extraction ou traduite en aucune langue ou langage de programmation que ce soit, à chaque fin ou par chaque moyen que ce soit, électronique, mécanique, magnétique, optique, chimique, manuel ou autre, sans l'autorisation préalable écrite de BENQ Corporation.

Exclusion de responsabilité

BENQ Corporation ne donne aucune garantie, express ou implicite, en ce qui concerne le contenu dudit document et exclut tout particulièrement toute garantie de qualité et d'adaptation à un usage particulier. De plus, BENQ Corporation se réserve le droit de réviser cette publication et de réaliser des modifications du contenu dudit document de temps en temps sans obligation de la part de BENQ Corporation d'informer qu'elle personne que ce soit de telles révisions ou modifications.

À compléter!!
Entrez les informations ci-dessous, au cas où un entretien serait nécessaire. Le numéro de série figure sur le dos du produit.
Informations relatives au projecteur
Nom du produit :	DX/S660 DX/S650
Numéro de série :
Date d'achat :
Informations relatives au revendeur
Revendeur :
Numéro de téléphone :
Adresse :

Table des matières

Consignes de sécurité 1

Garantie 2

Garantie limitée. 2

Contenu de livraison du produit 3

Accessoires en option. 3

Description du projecteur 4

Projecteur 4

Tableau de commande externe 5

Pied de réglage. 6

Caractéristiques du projecteur 6

Description de la télécommande 7

Installation ou remplacement des piles 8

Installation. 9

Taille de l'écran 9

Branchement à divers appareils 9

Utilisation 11

Mise en route 1

Correction trapezoidale numérique 12

Réglage automatique 12

Sélection de la source 13

Système de menus 13

I. Menu Affichage 14

1. Menu Image 15
2. Menu Source 16
3. Menu Contrôle 17
4. Menu PIP 18

Mise hors tension 19

Entretien 20

Informations relatives à la lampe 20

Utilisation et remplacement de la lampe 20

Voyants DEL de la lampe 20

Remplacement de la lampe 21

Réinitialisation de l'horomètre d'utilisation de la lampe 22

Informations temp 22

Informations nécessaires pour tout service 23

Accessoires (livrés avec le produit standard). 23

Accessoires en option (non livrés avec le produit standard) 23

Commande de pièces ou demande d'informations 23

Dépannage. 24

Messages d'état 25

Spécifications 26

Spécifications du projecteur 26

Chronogramme 27

Attention

POUR ÉVITER TOUT CHOC ÉLECTRIQUE, N'OUVREZ EN AUCUN CAS LE BOITIER. IL NE CONTIENT AUCUNE PIECE SUSCEPTIBLE D'ÊTRÉ RÉPARÉE PAR L'UTILISATEUR. CONFIEZ LA RÉPARATION DU PRODUIT AU PERSONNEL D'ENTRETIEN QUALIFIÉ. VEUILLEZ LIRE CE MANUEL DE L'UTILISATEUR AVANT D'UTILISER VOTRE PROJECTEUR ET CONSERVEZ-LE POUR CONSULTATION ULTERIEURE.

Consignes de sécurité

I. Lisez ce manuel de l'utilisateur avant d'utiliser le projecteur et conservez-le pour consultation ultérieure. 2. La lampe devient extrêmement chaude lorsqu'appareil est en marche. Attendez que le projecteur se refroidisse pendant approximativement 45 minutes avant de démonter l'ensemble d'éclairage pour le remplacer. N'utilisez pas les lampes au-delà de leur durée de vie prévue. Une utilisation excessive des lampes au-delà de leur durée de vie nominale peut provoquer leur éclatement dans certains cas rares. 3. Ne jamais remettre en place l'ensemble d'éclairage ou aucun composant électronique tant que le projecteur n'est pas débranché. 4. Pour réduire le risque de décharge électrique, ne démontez pas cet appareil. Pour tout entretien ou toute réparation, confiez l'appareil à un technicien qualifié. Un remontage incorrect peut en effet être à l'origine d'une décharge électrique lors d'une utilisation ultérieure de l'appareil. 5. Ne placez pas ce produit sur un chariot, un stand ou une table instable. Il pourrait tomber et être gravement endommagé. 6. Ce produit peut afficher des images renversées pour des montages au plafond. Nous vous prions d'utiliser le matériel approprié pour monter l'appareil et de vous assurer qu'il est solidement installé.

Attention

• N'oubliez pas d'ouvrir l'obturateur ou de retirer le bouchon de l'objectif, lorsque la lampe du projecteur est allumée.
• Ne regardez pas directement l'objet de projection lors du fonctionnement de l'appareil. Le faisceau lumineux intense peut en effet provoquer des lésions oculaires.
• Dans certains pays, la tension d'alimentation n'est PAS stable. Ce projecteur a été conçu pour fonctionner sans risque sur une bande passante de 110 à 240 volts, mais risque de tomber en panne en cas de chute ou de surtension de plus de 10 volts. Dans ces régions à haut risque, nous recommandons l'utilisation d'un onduleur avec ce projecteur.

Conservez ce guide de l'utilisateur : les informations contenues dans ce manuel ont pour objet de faciliter l'utilisation et l'entretien de votre Personal Projector.

Garantie limitée

BENQ garantit ce produit contre tout vice de matière et de fabrication, dans des conditions normales d'utilisation et de stockage.

Exclu de la garantie : les lampes sont considérées comme des articles consommables et sont garanties 90 jours ou 500 heures, le premier des deux prévalant. Toute réclamation au titre de la garantie nécessite la présentation d'une preuve de la date d'achat. Au cas où ce produit s'avérerait défectueux pendant la période de garantie, la seule obligation de BENQ et votre unique recours seront le remplacement de toute pièce défectueuse, assorti de la main-d'œuvre nécessaire. Pour bénéficier des services de la garantie, il convient d'informer immédiatement le revendeur auprès duquel vous avez acheté le produit défectueux.

Important : la garantie ci-dessus s'annulera si l'usage manquera d'employer le produit conformément aux consignes écrites fournies par BENQ. Cette garantie vous confère des droits spécifiques, auxquels peuvent s'ajouter d'autres droits qui varient d'un pays à l'autre.

Déclaration FCC de classe A : du fait qu'il génère, utilise et peut émettre des fréquences radio, cet équipement peut caus contenues dans ce manuel. Il a été testé et déclaré conforme aux limites des dispositifs de calcul de classe A, définies dans la sous-partie B de la partie 15 des règles FCC, dont l'objet est de fournir une protection suffisante contre de telles interférences lors de l'utilisation de l'appareil dans un environnement commercial. L'utilisation de ce matériel dans une zone résidentielle étant susceptible de provoquer des interférences, l'usage devra, le cas échéant, prendre toutes les mesures nécessaires pour les éliminer, et ce à ses frais.

Déclaration FCC de classe B : du fait qu'il génère, utilise et peut émettre des fréquences radio, cet équipement peut caus . L'absence d'interférences n'est toutefois pas garantie dans certaines installations. Si ce matériel provoque un brouillage nuisible à la réception radio ou télévision, ce qui peut se déterminer en éteignant l'équipement et en le rallumant, nous conseillons à l'utilisateur d'essayer de corriger le brouillage de l'une des façons suivantes :

• Réorientez ou changez l'emplacement de l'antenne de réception.
• Éloignez le matériel du récepteur. Raccordez le matériel à une prise se trouvant sur un circuit différent de celui auquel le récepteur est relié.
• Consultez votre revendeur ou un technicien radio-télévision expérimenté

Déclaration CEE : ce dispositif a été testé et déclaré conforme aux exigences de compatibilité électromagnétique (EMC) du 89/336/EEC (Communauté Economique Européenne).

Contenu de livraison du produit

Le projecteur est livré avec les cables nécessaires au raccordement aux PC ou portables standards. Déballez le colis avec précaution et vérifiez qu'il contient tous les éléments mentionnés ci-dessous. Si l'un de ces éléments s'avère manquant, consultez votre revendeur.

Projecteur

Manuel de l'utilisateur

Guide de démarrage rapide

Manuel de l'utilisateur sur CD

Télécommande

Convertisseur 3-2

Pile

Mallette de transport souple de luze

Cordon d'alimentation

Cable TVHD (télévision haute definition)

Cable VGA

Cable USB

Cable AV

Cable S-Video

Accessoires en option

I. Adaptateur Macintosh II. Module de lampe 210W

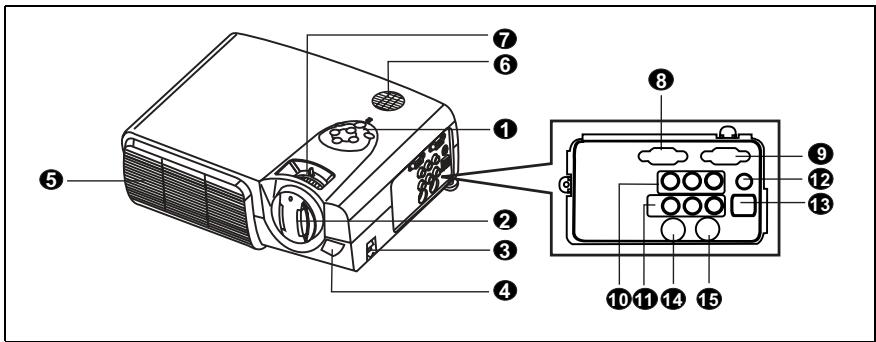

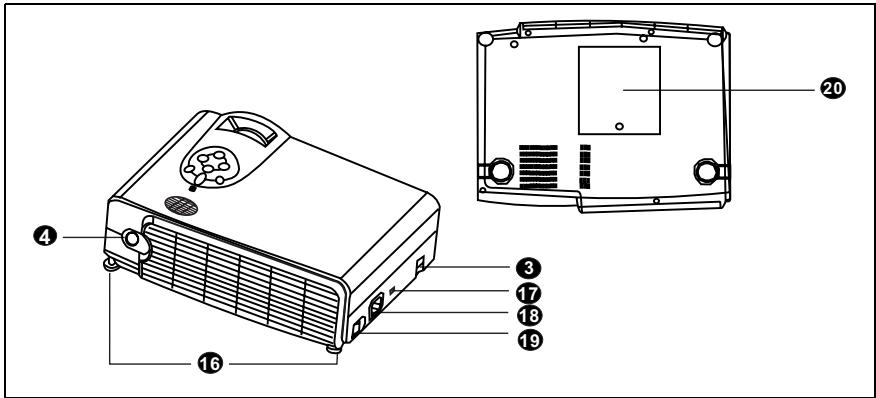

Projecteur

Tableau de commande externe (voir page suivante)

Connecteur audio/vidéo

2 Objectif de projection

12 Prise audio

3 Réglage avant

Prise USB pour souris

4 Télécapteur IR

14 Prise S-Viséo

Grille de ventilation

15 Port de commande RS 232

Haut-parleur

16 Pieds de réglage arrière

Réglage de l'objectif de projection

17 Verrou Kensington

3 Entrée de signal RVB

18 Prise du cordon d'alimentation

9 Sortie de signal RVB

19 Interrupteur principal

10 Connecteur YPBPR

Volet du compartiment à lampe

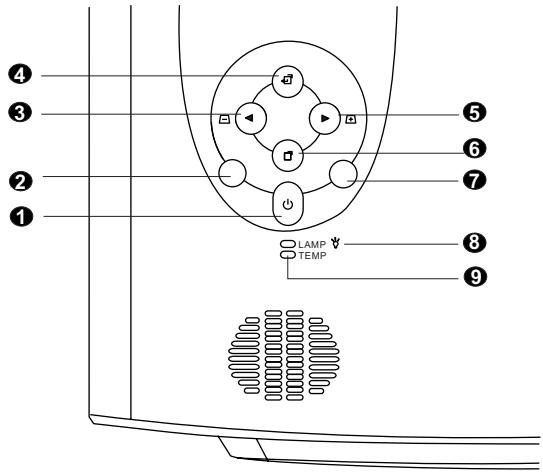

1 Alimentation

Appuyez sur la touche d'alimentation afin d'allumer/éteindre le projecteur.

2 Auto

Déterminé automatiquement les réglages optimaux de l'image pour les signaux reçus.

3 Trapèze / gauche

4 Sortie

⑤ Trapèze + / droite

6 Menu

Le bouton Menu permet d'afficher les menus à l'écran. En appuyant à nouveau sur Menu, vous accédez aux sous-menus. Les boutons

Gauche et Droite vous permettent de naviguer entre les différents choix et configurations des menus et sous-menus. Toutefois, lorsqu'aucun menu à l'écran n'est actif, les boutons

Gauge et Droite font office de touches de commande Trapèze +/-

Le bouton Sortie vous permet de revenir au menu principal. En appuyant de nouveau sur Sortie, vous quittez le système de menus.

Source

Sélectionne les sources de signaux parmi les possibilités suivantes : PC, Vidéo, S-Video et YPBPR.

Voyant lampe

Le voyant lampe s'allume lorsque la lampe a besoin d'être entretenue, de se refroidir ou d'être remplacée. Reportez-vous à la section Informations relatives à la lampe, page 20 pour plus de détails.

Voyant temporaire

Le voyant temp clignote lorsque la température de l'appareil est trop élevée, ce qui peut se produire en cas d'utilisation incorrecte du projecteur. Voir "Informations temp" sur la page 22 pour plus de détails.

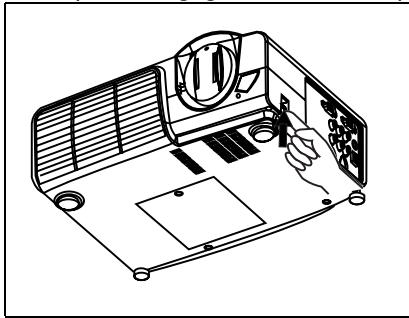

Pied de réglage

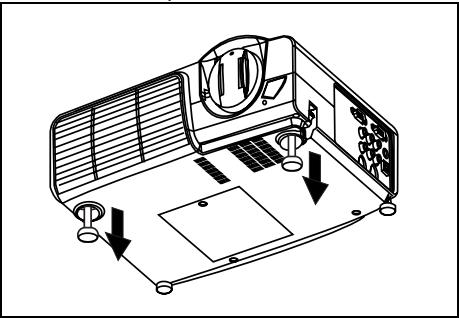

Le projecteur est muni de deux pieds de réglage à blocage rapide. Appuyez sur les boutons pour ajuster l'angle d'inclinaison.

1. Soulevez le projecteur, puis appuyez sur la touche de réglage pour dégager le pied de réglage. 2. Le pied de réglage se met alors en position et se bloque.

Caractéristiques du projecteur

Le projecteur allie convivialité et rendement élevé de la projection à moteur optique, ce qui a pour effet d'améliorer la qualité et de faciliter la projection des images.

Le projecteur présente les caractéristiques suivantes :

• Petite taille et faible poids pour une portabilité accrue
• Télécommande toutes fonctions avec pointeur laser / fonction souris à distance
• Zoom manuel de haute qualité
• Réglage automatique actionné par une simple touche, permettant d'optimiser la qualité de l'image
• Touches de commande de correction trapézoidale numérique d'emploi aisé pour redonner aux images déformées un aspect normal. Commande de réglage de l'équilibrage des couleurs pour affichage de données/video. Lampe de projection à ultra-haute luminosité. Capacité d'affichage de 16,7 millions de couleurs.
• Menus à l'écran en 8 langues : anglais, français, allemand, italien, espagnol, coréen, chinois simplifié et traditionnel Choix de mode normal/vidéo pour l'affichage de données/vidéo
• Fonction AV performante offrant une image AV de haute qualité
• Compatibilité HDTV (YPBPR)

Remarque: la luminosité de l'image projetée varie selon l'éclairage environnant et les réglages de contraste/luminosité.

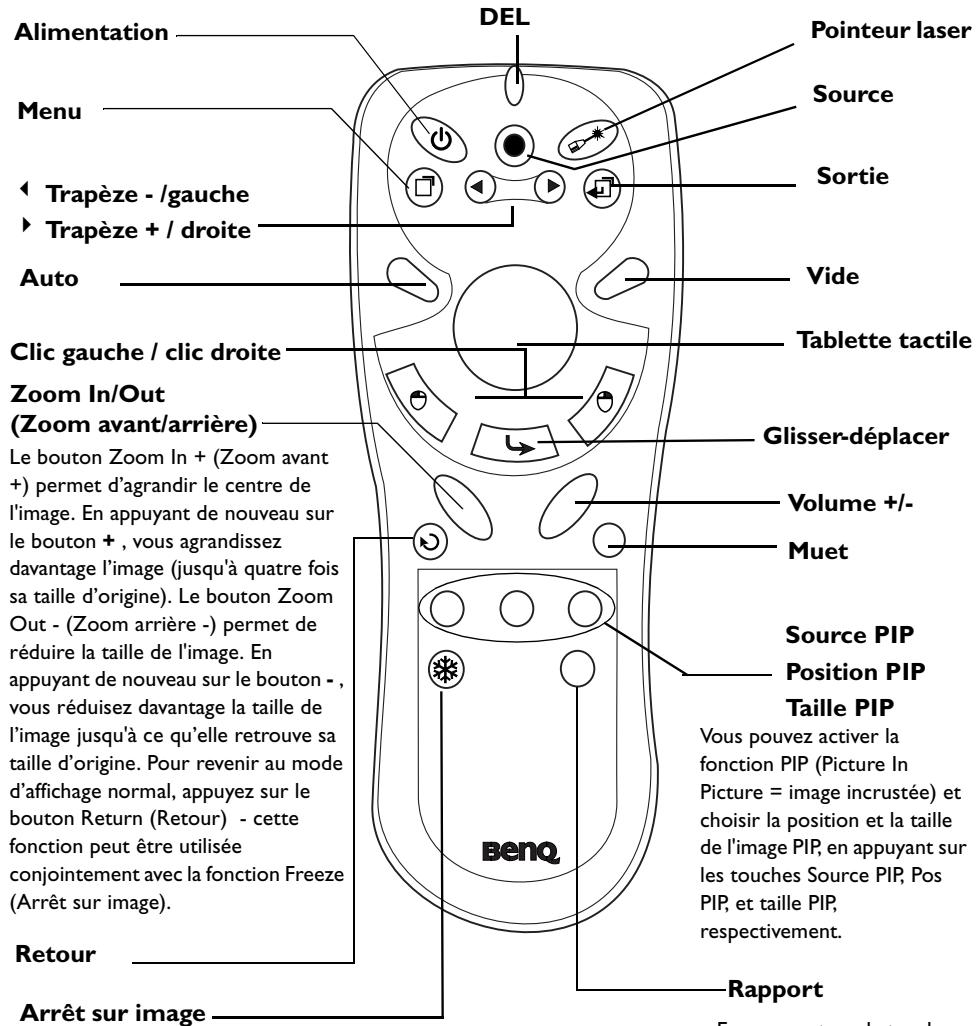

Description de la télécommande

Les télécapteurs se situent à l'avant et au dos du projecteur. La distance entre la télécommande et le télécapteur doit être inférieure à six mètres.

L'image se fige lorsque vous appuyez sur « Arrêt sur image ». L'icône « Pause » s'affiche alors en bas à droite de l'écran pendant trois secondes. Pour désactiver la fonction Arrêt sur image, appuyez sur le bouton ARRET SUR IMAGE, le bouton RETOUR ou le bouton SOURCE ( quand la source d'entrée est modifiée pendant l'affichage). L'icône « Lecture » s'affiche en bas à droite de l'écran pendant trois secondes, lorsque la fonction « Arrêt sur image » est désactivée.

En appuyant sur la touche Rapport, vous pouvez sélectionner le rapport H/L de l'écran que vous préférez : 4:3 ou 16:9

Installation ou remplacement des piles

Appuyez sur le couvercle du compartiment de la pile et faites-le glisser dans le sens indiqué.

Installez les piles selon les indications du diagramme se trouvant dans le compartiment des piles.

Replacez le couvercle jusqu'à ce que se produit un déclic.

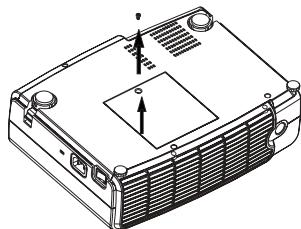

Attention

Évitez toute chaleur et humidité excessives. Le remplacement incorrect des piles peut créer un risque d'explosion. Ne les remplacez que par le même type de pile ou un type équivalent recommandé par le fabricant. Mettez au rebut les piles usagées selon les instructions du fabricant.

Taille de l'écran

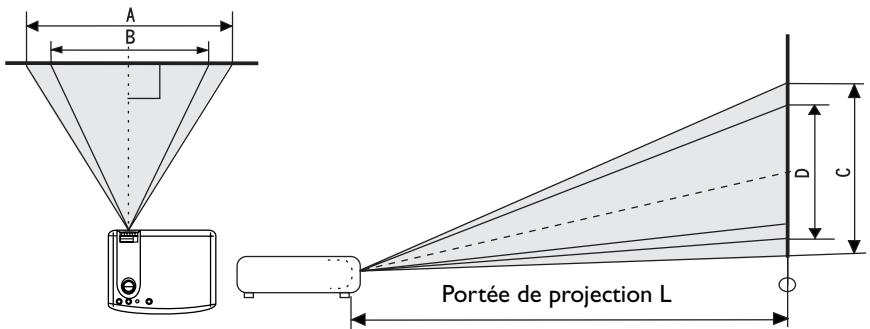

Placez le projecteur à la distance requise par rapport à l'écran selon la dimension de l'image que vous souhaitez. Voir le tableau ci-dessous.

Taille de l'écran (max.)			L. Portée de projection (cm)	Taille de l'écran (min.)
Diagonale	A. Largeur (cm)	C. Hauteur (cm)		B. Largeur (cm)	D. Hauteur (cm)
30,4	61,8	46,3	100	50,7	38,0
60,8	123,65	92,7	200	101,3	76,0
91,2	185,3	138,9	300	151,9	113,9
121,5	247,0	185,2	400	202,5	151,9
151,9	308,7	231,6	500	253,2	189,9
182,3	370,5	277,9	600	303,8	227,9
213,1	432,2	324,18	700	354,4	266,2
243,1	494,0	370,5	800	405,1	303,8
273,5	555,7	416,7	900	455,7	341,8
303,9	617,5	463,11	1000	506,3	379,8

Description HDTV

Le projecteur supporte plusieurs modes d'affichage de télévision haute définition. Parmi ces sources figurent :

Lecteur VHS numérique (D-VHS)

Lecteur DVD

• Récepteur HDTV pour antenne parabolique

Tuner de télévision numérique

La plupart de ces sources fournissant une sortie vidéo analogue, une sortie VGA standard, ou un format YPBPR (par défaut).

Le projecteur supporte la transmission de données HDTV via un connecteur YPBPR. Utilisez le câble HDTV livré avec votre projecteur pour afficher des images HDTV.

Les standards suivants sont supportés par la fonction HDTV :

480i

480p

720p

1080i

Consultez le "Système de menus" sur la page 13 pour des informations sur les sélections OSD HDTV.

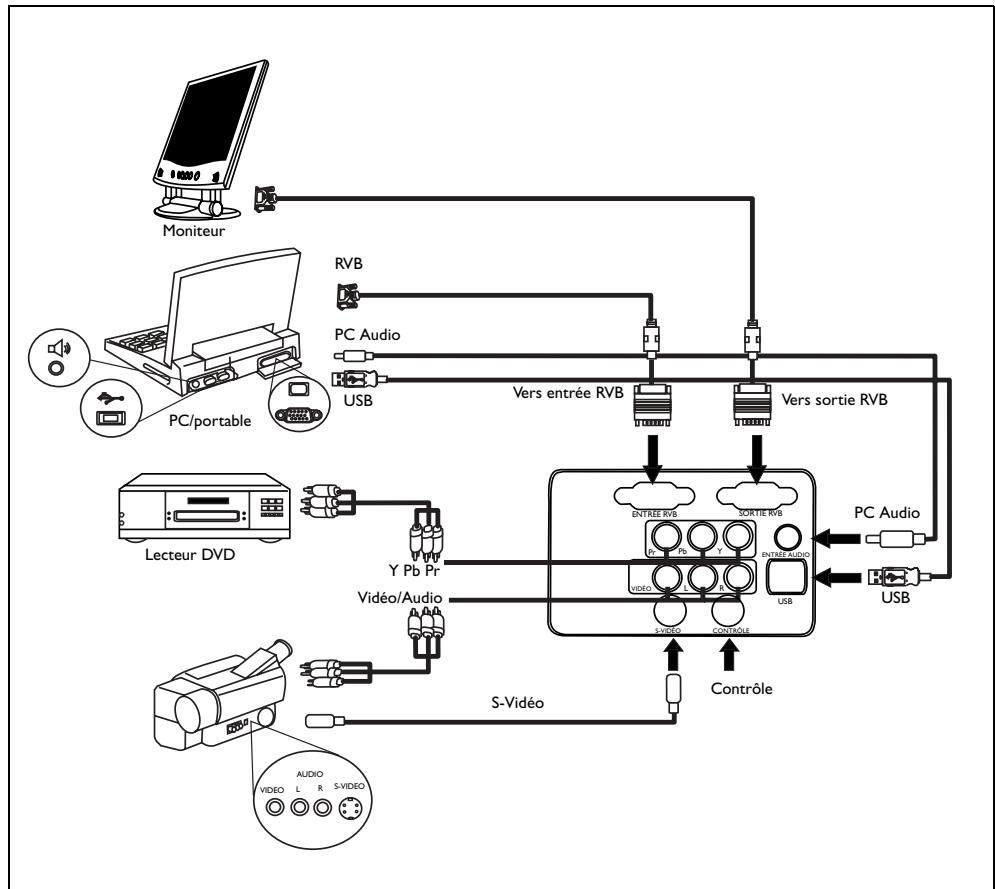

Branchement à divers appareils

Le raccordement de votre projecteur à votre ordinateur de bureau ou portable, magnétoscope ou à d'autres systèmes s'effectue en quelques secondes seulement. Un adaptateur Mac (disponible en option) est toutefois nécessaire pour les utilisateurs d'ordinateurs Macintosh.

Mise en route

I. Branchez le cordon d'alimentation dans une prise murale.

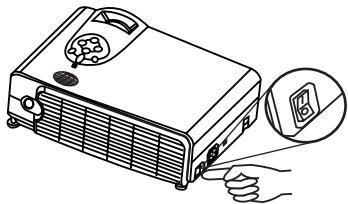

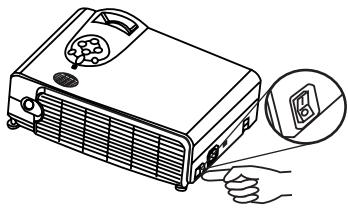

1. Mettez l'appareil sous tension à l'aide de l'interrupteur principal.

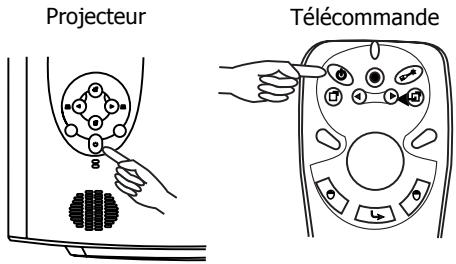

1. Appuyez sur POWER pour démarrer l'appareil. La touche lumineuse d'alimentation devient verte et clignote; elle reste allumée tant que l'appareil est allumé.

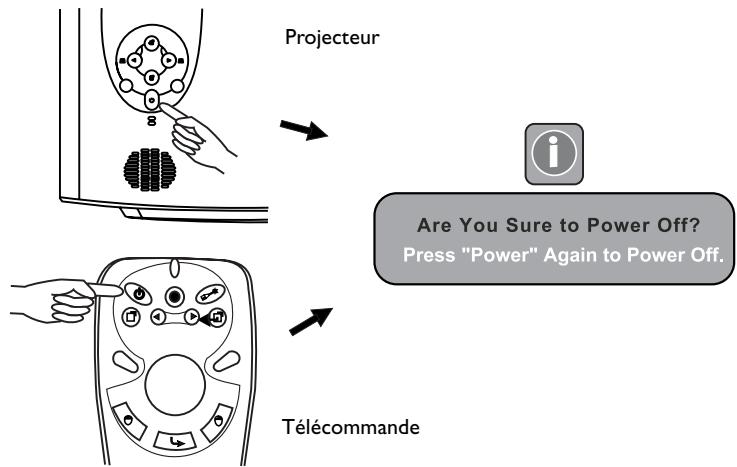

Une fois l'appareil mis hors tension, une période de refroidissement de 60 secondes est nécessaire avant qu'il soit possible de rallumer le projecteur.

1. Allumez tous les appareils branchés.

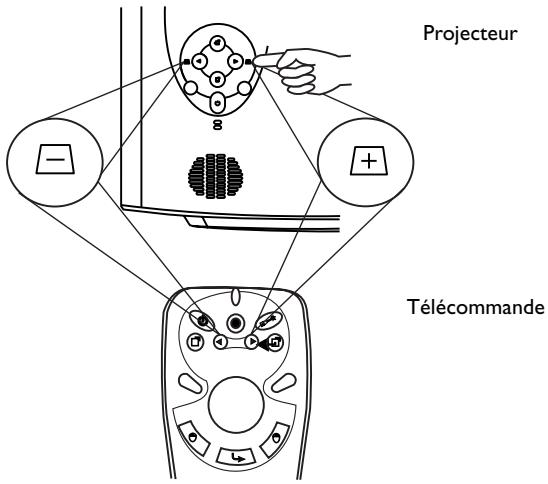

Correction trapézoidale numérique

Une distorsion trapézoidale a lieu lorsque le bas ou le haut d'une image projetée est sensiblement élargi. Pour corriger cet effet, appuyez sur la touche de commande Trapèze +/- sur le tableau de commande du projecteur ou sur la télécommande (Keystone +/-), puis réglez la barre coulissante intitulée Trapèze à la position souhaitée. Le bouton + sert à corriger la distorsion trapézoidale en haut de l'image et le bouton - à corriger la distorsion trapézoidale au bas de l'image.

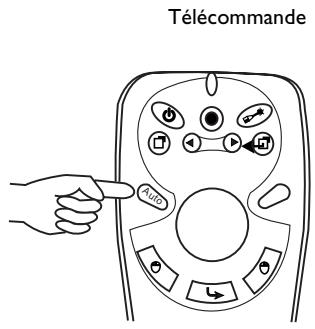

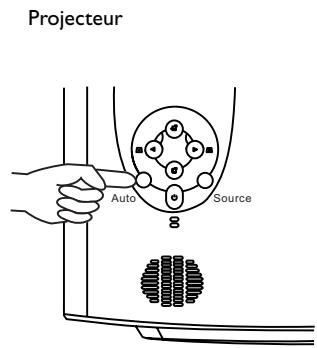

Réglage automatique

Vous devrez parfois optimiser la qualité de l'image. La touche Auto du tableau de commande du projecteur ou de la télécommande vous permettra de le faire. En moins de 3 secondes, la fonction de réglage automatique intelligente intégrée fait apparaître la meilleure qualité d'image en ajustant les réglages.

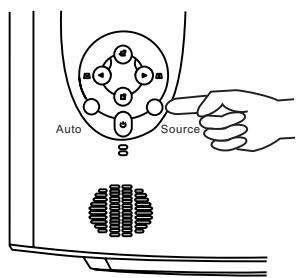

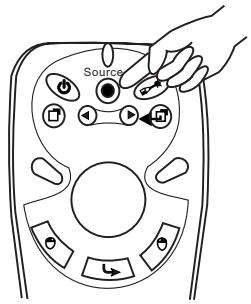

Sélection de la source

Chaque fois que plusieurs sources d'entrée sont disponibles, vous pouvez en sélectionner une en appuyant sur la touche Source du tableau de commande ou de la télécommande.

Projecteur

Télécommande

Système de menus

Appuyez sur la touche Menu pour afficher le menu principal, puis sur « ou » pour sélectionner un sous-menu de votre choix. En appuyant à nouveau sur Menu, vous pouvez sélectionner un élément du sous-menu.

Barre de menus
Sous-menu	Affichage	Image	Source	Commande	PIP
PC	Trapèze Luminosité Contraste Phase Taille H.	Rapport Position H Position V Température de couleur Informations	Miroir Source Volume Aigus Graves Muet	Langue OSD Paramétrage Projection par défaut Mode video Heures d'utilisation de la lampe	Page principale : Source PIP Taille PIP Position PIP Position horizontale Position verticale Autres options Sous-page : Luminosité Contraste Couleur Teinte Nettété Système
Y-Pb-Pr		Rapport Position horizontale Position verticale Couleur Teinte Température de couleur
Vidéo	Trapèze Luminosité Contraste Couleur Teinte	Rapport Système Nettété Température de couleur Informations

I. menu affichage

FONCTION	DESCRIPTION
Trapèze	Permet de corriger la distorsion trapézoidale.
Luminosité	Permet de régler la luminosité de l'image.
Contraste	Ajuste la gradation entre les zones sombres et claires de l'image.
Phase	Permet d'éviter le papillotement de l'image.
	*Cette fonction n'est pas disponible lorsque le mode d'entrée est de type video ou S-Viséo.
Taille horizontalite	Permet d'obtenir la taille de l'image désirée.
	*Cette fonction n'est pas disponible lorsque le mode d'entrée est de type video ou S-Viséo.
Couleur	Augmente ou diminue la gamme de couleurs (R, V, B) de l'image.
	*Cette fonction n'est pas disponible lorsque le mode d'entrée est de type PC.
Teinte	Ajuste l'image pour qu'elle apparaisse plus rouge ou bleue.
	*Cette fonction n'est pas disponible lorsque le mode d'entrée est de type PC.

2. Menu image

FONCTION	DESCRIPTION
Rapport	Les utilisateurs disposent de 3 options quant au rapport de reproduction de l'image. 1. 1:1 2. 4:3 3. 16:9
Position horizontal	Permet de régler la position horizontale de l'image projetée.
Position verticale	Permet de régler la position verticale de l'image.
Temp. de couleur	Permet de désirir la température de couleur de votreCHOIS.
Informations	Affiche la résolution en cours de l'écran.
Système	Affiche les informations du système: 1. Auto 2.NTSC 3. PAL 4.SECAM *Le réglage par défaut du système est « Auto »
Netteté	Ajuste l'image pour qu'elle s'affiche de façon plus nette ou plus floue. *Cette fonction n'est pas disponible lorsque le mode d'entrée est de type PC or YPBPR.
Couleur	Augmente ou diminue la gamme de couleurs (R, V, B) de l'image. *Cette fonction n'est pas disponible lorsque le mode d'entrée est de type PC.
Teinte	Ajuste l'image pour qu'elle apparaisse plus rouge ou bleue. *Cette fonction n'est pas disponible lorsque le mode d'entrée est de type PC.

3. Menu source

FONCTION	DESCRIPTION
Miroir	1. Projection par défaut	2. Projection avec l'appareil monté au plafond
	3. Rétroprojection	4. Rétroprojection avec l'appareil monté au plafond
Source	Sélectionne la source d'entrée parmi les possibilités suivantes: PC, Video, S-Viséo, et YPBPR.
Volume	Permet de régler le volume.
Aigus	Permet de régler les aigus.
Graves	Permet de régler les graves.
Muet	Arrêt	Marche

1. Menu Contrôle

FONCTION	DESCRIPTION
Langue	Règle la langue des menus de commande OSD. Sélectionnez à l'aide de la touche / / la langue souhaitée parmi les suivantes : english, français, allemand, italien, espagnol, coréen, chinois simplifié et traditionnel.
OSD	Pos. OSDPermet de sélectionner une position OSD de votrechoix.
	Durée d'activité OSDDéfinit la durée pendant laquelle un menu OSD reste actif après que vous avez appuyé sur un bouton. Cette duréevarie de 5 à 60 secondes et se règle par incrêments de 5secondes.
Paramétrage	Balayage des sourcesActive la fonction Balayage des sources.
	Maintien trapèzeMémorise la dernière valeur de correction trapézoidale, ycompris à la suite de la remise en route du projecteur.
	Maintien miroirMémorise la dernière valeur de correction du miroir, ycompris à la suite de la remise en route du projecteur.
	Durée d'inactivitéPermet de régler la temporisation avant extinction duprojecteur lorsque cette fonction est activée.
	Arrêt automatiqueRègle la temporisation avant l'extinction du système lorsqu一等奖une entrée n'est détectée.
	Logo de l'utilisateurPermet à l'utilisateur de définir sa page de logo affichéependant le démarriage. Trois modes sont disponibles : défaut(logo BENQ), écran noir et écran bleu.
Projection pardéfaut	Réinitialise tous les réglages à leurs valeurs prédéfinies àl'usine.
Mode videoo	Permet de sélectionner le mode videoo.
Heures d'utilisationde la lampe	Affiche le nombre d'heures d'utilisation de la lampe.

5. Menu PIP

Ces fonctions ne sont valables que si le mode d'entrée est PC et la source PIP est Video ou S-Video.

FONCTION	DESCRIPTION
Source PIP	Sélectionne la source du PIP.
Taille PIP	Permet l'utilisation de la touche ↓ / ↑ pour parcourir les quatre可以选择 suivants : Aucun, Petit, Moyen et Grand.
Position PIP	Permet de sélectionner la position du PIP.
	Benq → Benq
	Benq → Benq
	Benq → Benq
	Benq → Benq
Position horizontale	Permet de régler la position horizontale de l'image PIP.
Position verticale	Permet de régler la position verticale de l'image PIP.
Autres options	Les touches ↓ / ↑ permettent de sélectionner des fonctions PIP supplémentaires, y compris Luminosité, Contraste, Couleur, Teinte, Nettété et Système.
Luminosité	Permet de régler la luminosité de l'image PIP.
Contraste	Permet d'ajuster la gradation entre les zones sombres et claires de l'image PIP.
Couleur	Augmente ou diminue la gamme de couleurs (R, V, B) de l'image.
Teinte	Ajuste l'image pour qu'elle apparaissée plus rouge ou bleue.
Netteté	Ajuste l'image pour qu'elle s'affiche de façon plus nette ou plus floue.
Système	Permet de sélectionner des systèmes d'image PIP : Auto, NTSC, PAL, SECAM

Mise hors tension

I. Appuyez sur POWER ; un message d'avertissement s'affichera. Pour éteindre le projecteur, appuyez encore une fois sur POWER.

1. Le ventilateur continuera à tourner pendant environ 2 minutes.
2. Mettez l'appareil hors tension à l'aide de l'interrupteur principal.

1. Débranchez le cordon d'alimentation de la prise murale.

Attention

Ne débranche le cordon d'alimentation de l'appareil qu'après avoir mis l'appareil hors tension et l'avoir laissé refroidir pendant 2 minutes. Si le projecteur n'est pas arrêté correctement, par mesure de protection de la lampe, le système le détectera et laissera refroidir la lampe pendant deux minutes avant de se rallumer.

Utilisation et remplacement de la lampe

Lorsque le voyant de la lampe est rouge ou qu'un message s'affiche conseillant le remplacement de la lampe, veuillez installer une lampe neue ou consultez votre revendeur. L'utilisation d'une vieille lampe est susceptible de provoquer des défauts de fonctionnement du projecteur, voire dans de rares cas, l'explosion de la lampe.

Voyants DEL de la lampe

Voyant de la durée de vie de la lampe	L' apparition duvoyant rouge indique que la durée d'utilisation de la lampe dépasse 1500 heures. Il est donc nécessaire de replacer la lampe de projection immédiatement.
La lampe n'est pas installée correctement.	Levoyant devient rouge.
La température est trop élevé	Si la température interne du projecteur est trop élevé pour un fonctionnement en toute sécurité, levoyant DEL se met à clignoter en orange, puis la lampe s'éteint automatiquement. Levoyant clignote alors que l'appareil est éteint. Si levoyant est éteint, le fonctionnement et la température de la lampe du projecteur sont normaux.

Attention

Le voyant de la lampe s'allume aussitôt que la lampe est trop chaude. Coupez le courant et laissez refroidir le projecteur pendant 45 minutes. Si le voyant de la lampe est encore rouge, lorsqu'vous mettez l'appareil sous tension, veuillez prendre contact avec votre revendeur.

Attention

Pour réduire le risque de décharge électrique, veillez à toujours éteindre le projecteur et à débrancher le cordon d'alimentation avant de replacer la lampe.

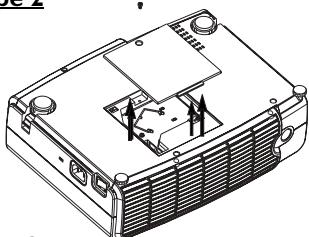

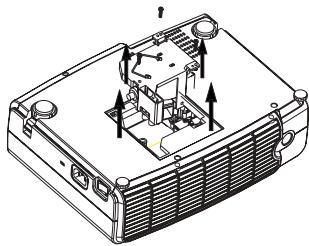

I. Appuyez sur le bouton d'alimentation pour éteindre le projecteur. Débranchez le cordon d'alimentation de la prise murale et du projecteur. 2. Desserrez la vis du couvercle, puis retirez-le. Si la lampe est chaude, attendez qu'elle refroidisse pendant 45 minutes pour éviter toute brûlure. 3. Desserrez les 3 vis. (Nous conseillons fortement l'utilisation d'un tourne-vis magnétique.) Tirez sur la poignée afin de déstéreroler le boîtier de la lampe. Si les vis ne sont pas complètement desserrées, vous risquez de vous blesser. N'introduisez en aucune circonstance la main dans le boîtier après avoir retiré la lampe. Le contact des doigts avec les composants optiques se trouvant à l'intérieur du boîtier peut dégrader l'équilibre des couleurs de l'image projetée. 4. Remplacez la lampe. Montez-la dans le projecteur et resserrez fermement les vis. Les vis lâches peuvent entraîner une mauvaise connexion, qui risque à son tour de provoquer un défaut de fonctionnement de l'appareil. 5. Remontez le couvercle de la lampe, puis resserrez la vis. N'allumez pas le courant lorsque le couvercle de la lampe a été ôté. Chaque fois que vous replacez la lampe, remettez à zéro la durée totale de fonctionnement de la lampe. Ne la réinitialisez pas si la lampe n'a pas été remplacée, cela risquerait de provoquer son endommagement.

Étape I

Étape 2 Étape 3

Étape 4

Attention

Pour réduire le risque de brûlures graves, ne remplacez la lampe qu'après avoir attendu pendant au moins 45 minutes que le projecteur se soit refroidi.

Pour limiter le risque de blessures aux doigts et de dommages des composants internes, procédez avec prudence pour retirer les débris de verre provenant de l'éclatement du panneau vitré de la lampe.

Pour réduire le risque de blessures aux doigts et/ou de diminution de la qualité d'image suite à un contact avec l'objectif, évitez de toucher le compartiment vide une fois que la lampe a été démontée.

Cette lampe contient du mercure. Consultez les règlements sur les déchets dangereux en vigueur pour éliminer cette lampe comme il convient.

Réinitialisation de l'horimètre d'utilisation de la lampe

Si vous remplacez la lampe après 1500 heures de fonctionnement, veuillez effectuer les opérations suivantes dans les 10 minutes qui suivront la mise sous tension.

FONCTION	OSD
166:25 Press <Menu> To RESET	Appuyez sur le bouton Sortie du projecteur pendant 3 secondes pour afficher la durée d'utilisation totale de la lampe.
00:00 Press <Exit> To Leave	• Appuyez sur le bouton Menu du projecteur lorsque l'indicateur d'heures de la lampe est affché. Un message vous invite alors à procéder au réglage. • Appuyez sur ↓ ou ▲ afin de remettre à zéro l'horomètre de la lampe ou appuyez sur EXIT pour sortir.

Informations temporaire

L'apparition du voyant DEL signale l'un des problèmes suivants :

1. La température interne est trop élevée. 2. Les ventilateurs ne fonctionnent pas.

Eteignez le projecteur et consultez un agent d'entretien qualifié.

Description numéro de pièce

Cordon d'alimentation (UE) 27.82718.281 Cordon d'alimentation (USA) 27.01818.000 Cordon d'alimentation (R.-U.) 27.02718.201 Cable d'interface 50J0508.502 Cable vidéo 50J2918.001 Cable S-Video 50.72920.011 Cable audio PC - PC 50.74405.501 Mallette de transportouple 98. J3402. BII Cable HDTV 50J7111.501 Cable USB pour souris 50.73213.501 Télécommande 98. J3401. BII Convertisseur 3-2 22.91007.001

Description des pièces.... numéro de pièce

Adaptateur Mac (commutable) 20.20118. A15

Module de lampe 210W 60. J3004.001

Commande de pièces ou demande d'informations

Pour toute information concernant nos produits, l'assistance technique, des informations relatives à l'entretien ou pour commander des accessoires, visitez le site web BENQ à l'adresse suivante : http://www.benq.com.

Dépannage

Problèmes habituels & solutions

PROBLEMES	SOLUTIONS
AUCUNE ALIMENTATION ÉLECTRIQUE	• Assurez-vous que le cordon d'alimentation est correctement inséré dans la prise de l'adaptateur CA. • Assurez-vous que le cordon d'alimentation est correctement inséré dans la prise de courant. • Réglez l'interrupteur en position "I". • Attendeez deux minutes avant de rallumer le projecteur si vous venez de l'éteindre.
AUCUNE IMAGE	• Vérifiez si vous avez besoin la bonne source d'entrée. • Assurez-vous que tous les cables sont correctement raccordés. • Réglez la luminosité et le contraste. • Retirez le couvercle de l'objectif.
AFFICHAGED'UNE IMAGE TRAPÉZOIDALE	• Repositionnez l'appareil pour améliorer son angle par rapport à l'écran. • Utilisez la touche de fonction de correction Trapèze sur le tableau de commande du projecteur ou sur la télécommande (Keystone).
COULEUR PÂLE	• Sélectionnez le système video approprié. • Réglez la luminosité, le contraste ou la saturation.
IMAGE BROUILLÉE	• Appuyez sur la touche Auto du tableau de commande du projecteur ou de la télécommande pour obtenir une catégorie qualité d'image. • Réglez la mise au point. • Repositionnez l'appareil pour améliorer son angle de projection. • Vérifiez que la distance entre l'appareil et l'écran figure bien dans la plage de réglage de l'objet.
LA TÉLÉCOMMANDE NE FONCTIONNE PAS	• Remplacez les piles. • Assurez-vous qu'il n'y a aucun obstacle entre la télécommande et l'appareil. • Tenez-vous à moins de 4 mètres du projecteur. • Vérifiez que rien ne recouvre les capteurs à l'avant et à l'arrière de l'appareil.

Messages d'état

Messages affichés à l'écran	Description
RECHERCHE	Le projecteur recherche l'entrée.
ACQUISITION DE SIGNAL	Le projecteur a identifié le signal d'entrée et est en train d'effectuer le réglage automatique d'image.
HORS GAMME	La fréquence du signal d'entrée dépasse la gamme du projecteur.
AVERTISSEMENT LAMPE - REMPLACEZ LA LAMPE ET REMETTEZ À ZERO L'HOROMETRE DE LA LAMPE !	La lampe a fonctionné pendant 1 400 heures. Remplacez la lampe pour assurer un rendement optimal.
FIN DE DUREE D'UTILISATION DE LA LAMPE. REMPLACEZ LA LAMPE !	La lampe a fonctionné pendant 1 480 heures, et l'alimentation sera coupée après 20 heures d'utilisation supplémentaires.
FIN DE DUREE D'UTILISATION DE LA LAMPE. VOUS DEVEZ REMPLACER LA LAMPE !	La lampe a fonctionné pendant 1 500 heures. Le message d'advertissement s'affichera pendant 30 secondes toutes les 5 minutes suite à l'allumage du projecteur et l'alimentation sera coupée automatiquement au bout de 10 minutes.

Spécifications techniques

Remarque : toutes les spécifications peuvent faire l'objet de modifications sans préavis.

Données générales

Nom du produit : Projector Personal

Nom du modèle DX660/650 1024X768 XGA

DS660/650 800X600 SVGA

Spécifications optiques

Système d'affichage I-CHIP DMD

Objectif F/Numéro F/2,6

Lampe NSH 210W

Spécifications électriques

Alimentation électrique CA 100 ~ 240V, 3,5A, 50/60 Hz (Automatique)

Consommation électrique 330W (Max)

Spécifications mécaniques

Plage de température de 10^ 40^ fonctionnement

Entrée RVB Sub-D à 15 broches (femelle)

Entrée de signal vidéo

S-VIDEO Port mini DIN à 4 broches x1

VIDEO Prise RCA xI

Entrée de signal HDTV Prise RCA YPBPr x3

Entrée de signal audio

Audio I Port stéréo mini-prise

Audio 2 Prise RCA G, D x2

Sortie

Prise USB pour souris Série A/B x 1

Haut-parleur 3 watt x 1

Contrôle

RS-232C à 9 broches XI

Chronogramme

Résolution	Synchro H (kHz)	Synchro V (Hz)	Remarque
640 x 350	31,5	70,1
640 x 400	37,9	85,1	VESA
720 x 400	31,5	70,0
720 x 400	37,9	85,1	VESA
640 x 480	31,5	60,0	VESA
640 x 480	37,9	72,8	VESA
640 x 480	35	66,7	Macintosh
640 x 480	43,3	85,0	VESA
800 x 600	35,2	56,3	VESA
800 x 600	37,9	60,3	VESA
800 x 600	46,9	75,0	VESA
800 x 600	48,1	72,2	VESA
800 x 600	53,7	85,1	VESA
832 x 624	49,7	74,5	Macintosh
1024 x 768	48,4	60,0	VESA
1024 x 768	56,5	70,1	VESA
1024 x 768	60,0	75,0	VESA
1024 x 768	68,7	85,0	VESA
1280 x 1024	64,0	60,0	VESA

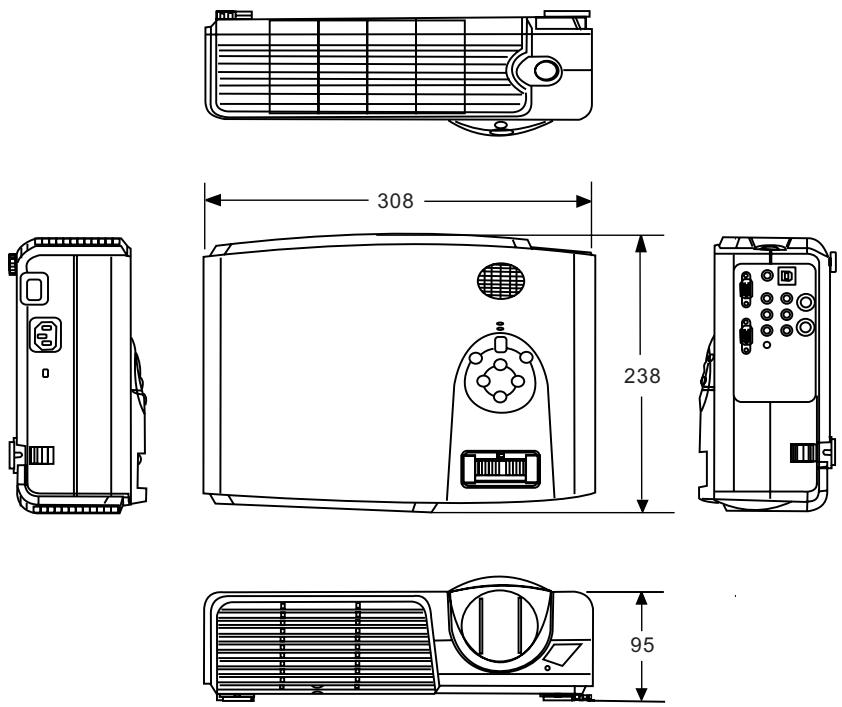

Encombrement

Unite: mm
