AWL-400 - Adaptateur réseau sans fil BENQ - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Adaptateur réseau sans fil USB
Marque	BENQ
Modèle	AWL-400
Interface	USB 1.1
Norme sans fil	IEEE 802.11b
Débit maximal	11 Mbps
Bande de fréquence	2,4 GHz
Sécurité	WEP 64/128 bits
Modes de fonctionnement	Ad-hoc et Infrastructure
Systèmes d'exploitation compatibles	Windows 98SE/ME/2000/XP
Alimentation	Via port USB (5 V, 500 mA)
Dimensions (approx.)	80 x 30 x 12 mm
Poids (approx.)	30 g
Indicateurs LED	1 LED bleue : connecté à l'ordinateur
Logiciel inclus	Utilitaire de configuration et de surveillance
Contenu de l'emballage	Adaptateur, câble USB, CD, guide rapide, carte de garantie
Entretien	Nettoyer avec un chiffon sec et doux
Certifications	FCC Classe B
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	10 % à 90 % (sans condensation)

FOIRE AUX QUESTIONS - AWL-400 BENQ

Comment installer le pilote de l'AWL-400 sous Windows XP ?

Branchez l'adaptateur, puis dans l'assistant 'Nouveau matériel détecté', choisissez 'Installer à partir d'une liste ou d'un emplacement spécifique', et indiquez le dossier D:\AWL400\WinXP sur le CD.

Quels modes de fonctionnement sont disponibles ?

Deux modes : Ad-hoc (connexion directe entre ordinateurs) et Infrastructure (connexion via un point d'accès).

Comment configurer le chiffrement WEP ?

Dans l'onglet 'Encryption', sélectionnez 64 ou 128 bits, choisissez une clé et entrez une valeur hexadécimale (0-9, A-F). Cliquez 'Apply'.

Que signifie le voyant bleu ?

Le voyant bleu continu indique que l'adaptateur est correctement connecté à l'ordinateur et alimenté.

Comment trouver les points d'accès disponibles ?

Dans l'onglet 'Site Survey', cliquez sur 'Re-Scan'. La liste des réseaux détectés s'affiche. Double-cliquez sur un SSID pour vous y connecter.

L'adaptateur ne s'installe pas, que faire ?

Vérifiez que vous utilisez le bon dossier de pilotes (Win982k pour 98/Me/2000, WinXP pour XP). Redémarrez l'ordinateur et réessayez. Si le problème persiste, réinstallez le pilote via 'Ajout/Suppression de programmes'.

Comment afficher les statistiques de connexion ?

Dans l'onglet 'Statistics', vous voyez le nombre de paquets transmis et reçus. Cliquez 'Clear' pour remettre les compteurs à zéro.

Puis-je utiliser cet adaptateur avec un système d'exploitation autre que Windows ?

L'adaptateur est conçu pour Windows 98SE/ME/2000/XP. Il n'est pas compatible avec Linux ou macOS sans pilotes spécifiques non fournis.

Comment désinstaller l'AWL-400 ?

Lancez 'Uninstall Configuration & Monitor Utility' depuis le menu Démarrer ou via 'Ajout/Suppression de programmes' dans le Panneau de configuration. Redémarrez ensuite l'ordinateur.

Que faire si l'ordinateur ne détecte pas l'adaptateur ?

Testez le port USB avec un autre périphérique. Vérifiez que le pilote est correctement installé. Essayez un autre port USB ou connectez directement (sans hub).

MODE D'EMPLOI AWL-400 BENQ

Adaptateur USB de réseau local

sans fil

Manuel

Version 1.0

Avril 2002

Déclaration de copyright

Ce manuel ne peut être reproduit dans aucune forme ou par aucun moyen, ou est utilisé pour réaliser des dérivés comme une traduction, ou toute autre transformation, ou toute autre adaptation sans une permission écrite préalable de BenQ Corporation.

BenQ Corporation se réserve le droit de changer ce manuel et les specifications pour améliorer les produits sans aucun avis préalable. Vous pouvez donc obtenir les logiciels et les documentations d'utilisateur les plus récentes pour tous les produits sans fil de réseau BenQ sur notre site Web.

http://www.benq.com

Marques déposées

Copyright © 2002 BenQ Corporation. Tous droits réservés.

Le contenu peut être sujet à des changements sans avis préalable. BenQ est une marque déposée de BenQ Corporation. Toutes les autres marques appartiennent à leur propriétaire respectif.

Avertissement FCC

L'AWL-400 est conforme à la partie 15 des règlements FCC.

Les opérations sont soumises aux deux conditions suivantes.

(1) Ce périphérique ne peut causer d'interférences nuisibles. (2) Ce périphérique doit accepter toutes les interférences reçues, dont les interférences qui causeraient des opérations indésirables.

Remarque:

L'AWL-400 a été testé et est conforme aux limitations d'un périphérique numérique et d'un bas transmetteur d'alimentation de la Classe B, qui font partie de la partie 15 des règlements FCC. Ces limitations sont conçues pour fournir une protection raisonnable contre des interférences nuisibles lorsque l'équipement opère dans un environnement résidentiel. Cet équipement génère, utilise, et peut diffuser de l'énergie de fréquence radio et, si il n'est pas installé et utilisé selon les instructions, peut causer des interférences nuisibles avec les communications radio. Cependant, aucune garantie n'est donnée quant à l'apparition d'interférences pour une installation particulière.

Chapitre 2. installation 3

2.1 Installation du pilote de périphérique (Win98/WinME/Win2000) 3 2.2 Installation du pilote de périphérique (WinXP) 6

4.1 Monitor 4.2 Statistics 13 4.3 Site Survey 14 4.4 Encryption 15 4.5 Advanced 16 4.6 Version 17

Chapitre 1. introduction

Merci pour votre acquisition de l'adaptateur USB de réseau local sans fil BenQ AWL400. L'adaptateur de réseau local sans fil AWL400 vous permet de vous connecter à votre réseau ou à l'Internet sans être confiné à un emplacement à cause d'une connexion fixe par cable, et ceci avec le même taux de transfert qu'un Ethernet traditionnel. Vous pouvez utiliser cet adaptateur avec un ordinateur personnel ou un ordinateur portable qui possèdent un port USB. En plus de vous permettre de savourer les joies du réseau local sans fil, l'AWL400 vous fournit deux modes d'opération - le mode ad-hoc (peer-to-peer) et le mode infrastructure (station-to-AP) - afin de satisfaire vos différents besoins dans différentes situations d'utilisation.

I-i composition du produit

Avant l'installation, assurez-vous d'avoir les composants suivants:

Adaptateur USB de réseau local sans fil AWL400 Cable USB CD de logiciel contenant un manuel d'utilisation et un utilitaire Guide de mise en route rapide Carte de garantie

I-2 système requis

Avant d'utiliser l'AWL400, veuillez vérifier si vous avez bien les composants cités ci-dessous:

Ordinateur personnel ou un ordinateur portable avec un port USB et un lecteur de CD-ROM Système d'exploitation Microsoft Windows 98SE/ME/2000/XP

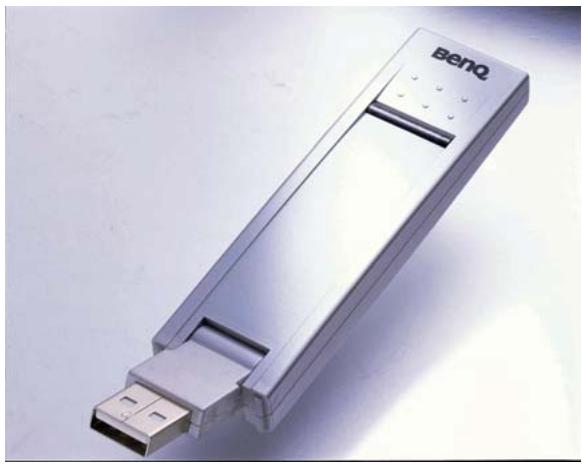

Panneau supérieur du adaptateur USB de réseau local sans fil AWL-400 Le tableau ci-dessous résume les activités de chacun des LED:

Activity		Description
PWR	bleu continu	Connecté à l'ordinateur

Chapitre 2. installation

Il existe trois manières d'inverser l'AWL400:

Le pilote de périphérique seulement: lisez les chapitres 2.1 - 2.3

L'application seulement : lisez le chapitre 2.3

Le pilote de périphérique et l'application : lisez le chapitre 2.4

2.1 Installation du pilote de périphérique

Insérez l'adaptateur USB du AWL400 dans le port USB de votre ordinateur, et Windows affiche automatiquement la boîte de dialogue - Assistant Ajout de nouveau matériel.

Sélectionnez Spécifier l'emplacement du pilote (avancé) puis cliquez sur le bouton Suivant.

Définir un emplacement puis parcourez le CD BENQ réseau local sans fil pour tracer AWL400. Par exemple, si la lecture D a été assignée à votre lecteur de CD-ROM, l'emplacement est D:\AWL400\Win982k.

Windows a trouvé l'adaptateur USB de réseau local sans fil BENQ AWL400. Cliquez sur le bouton Suivant.

Veuillez patienter pendant la copie des fichiers.

Cliquez sur Terminer.

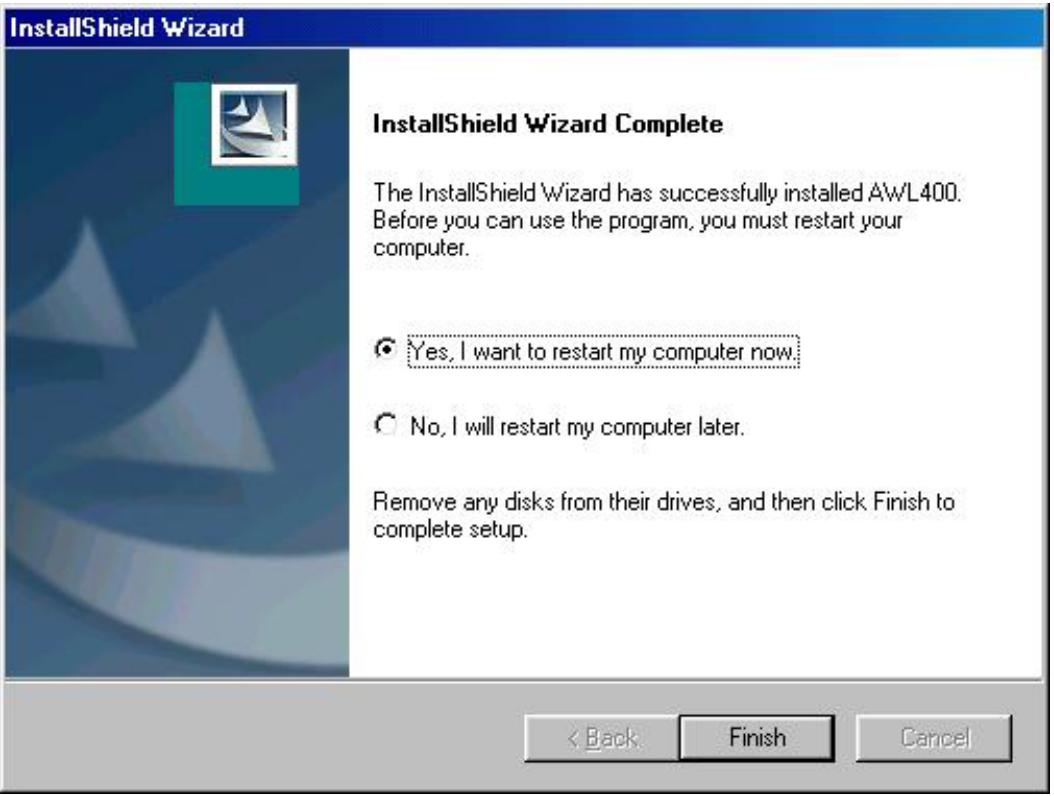

Cliquez sur Oui pour redémarrer votre ordinateur.

2.2 Installation du pilote de périphérique (winxp)

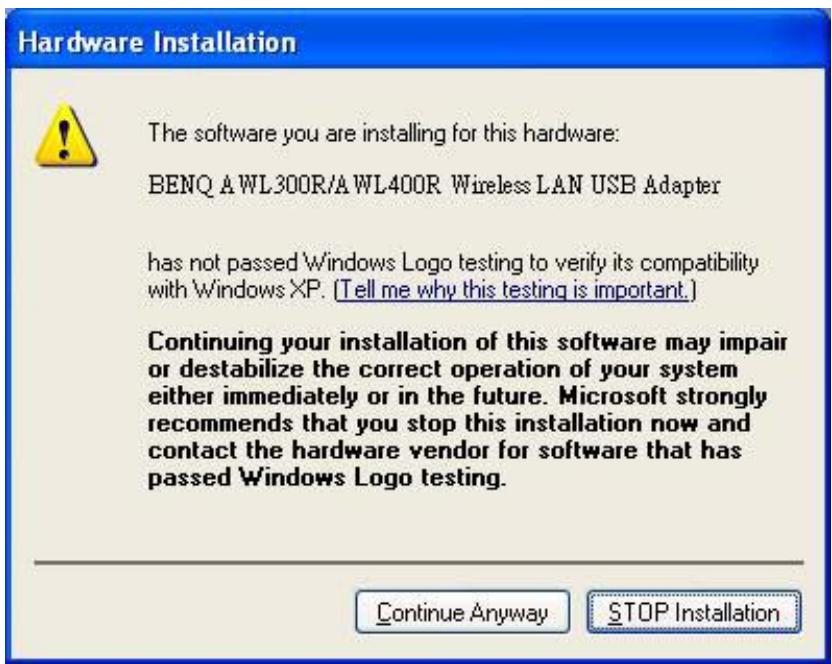

Connectez l'adaptateur USB AWL400 à votre ordinateur, et Windows affiche automatiquement la boîte de dialogue – Assistant nouveau matériel détecté.

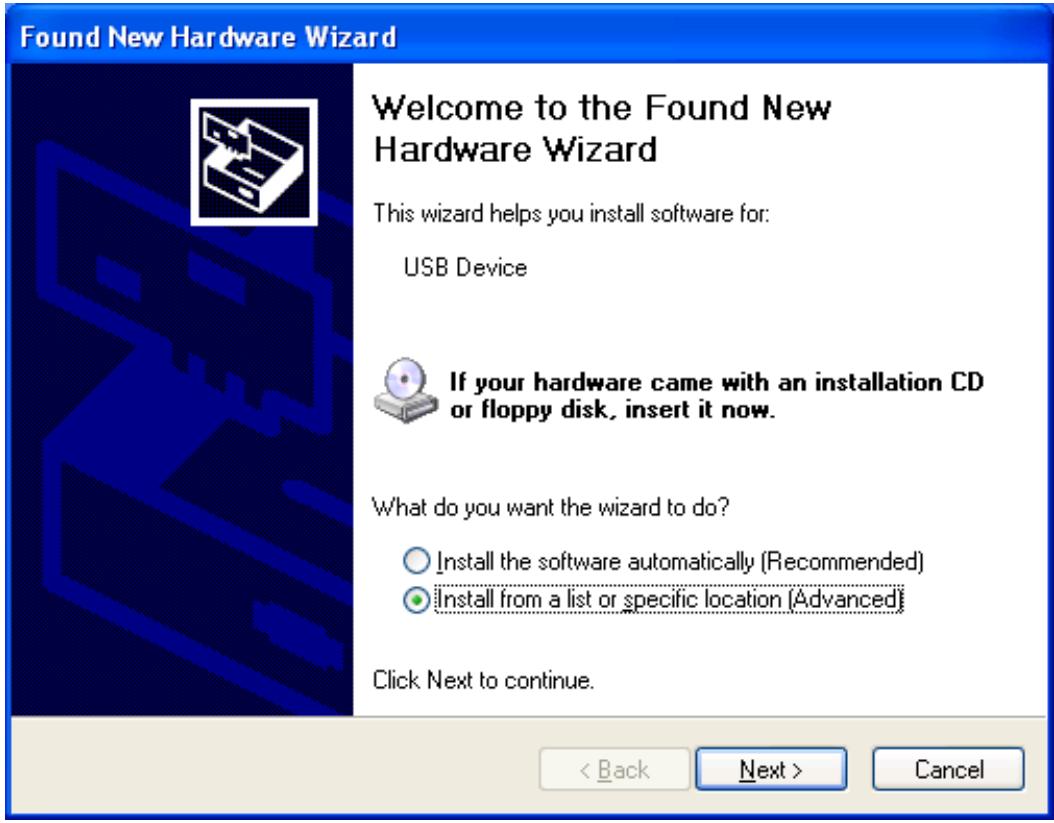

Sélectionnez Installer à partir d'une liste ou d'un emplacement spécifique (Avancé) puis cliquez sur le bouton Suivant.

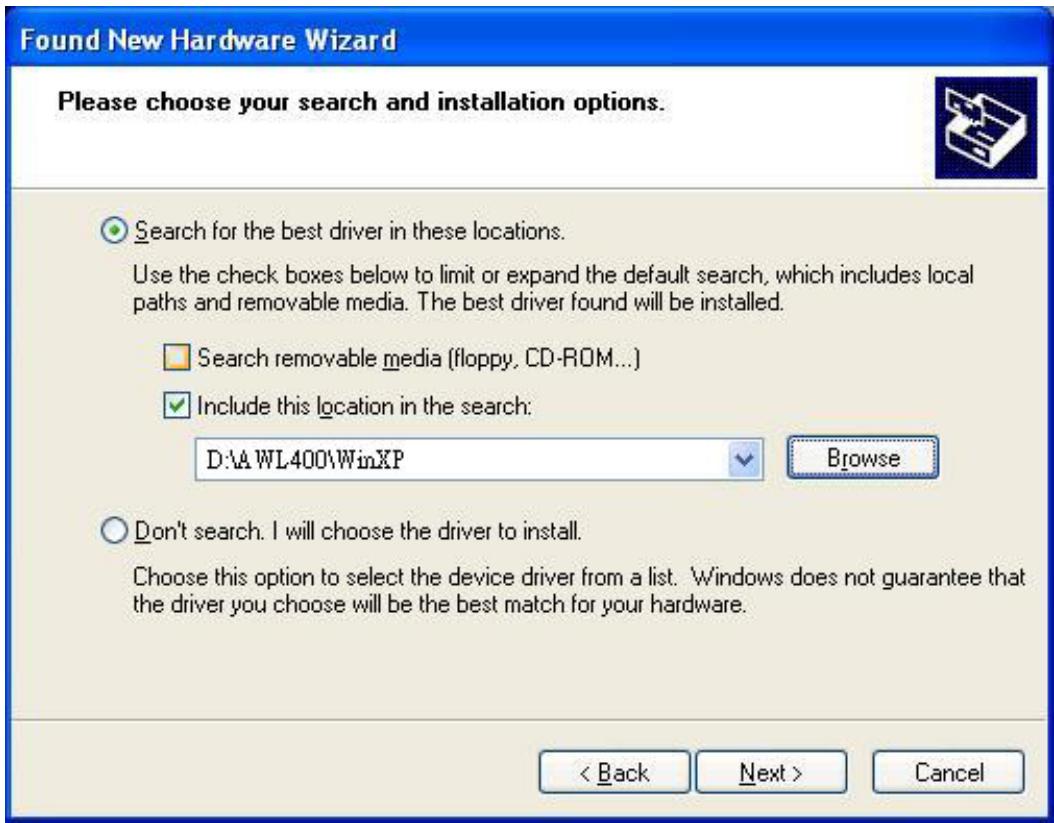

Sélectionnez Inclure cet emplacement dans la recherche puis parcourez le CD BENQ réseau local sans fil pour trouver AWL400. Par exemple, si la lecture D a été assignée au lecteur de CD-ROM, l'emplacement est D:\AWL400\WinXP.

Appuyez sur continuer.

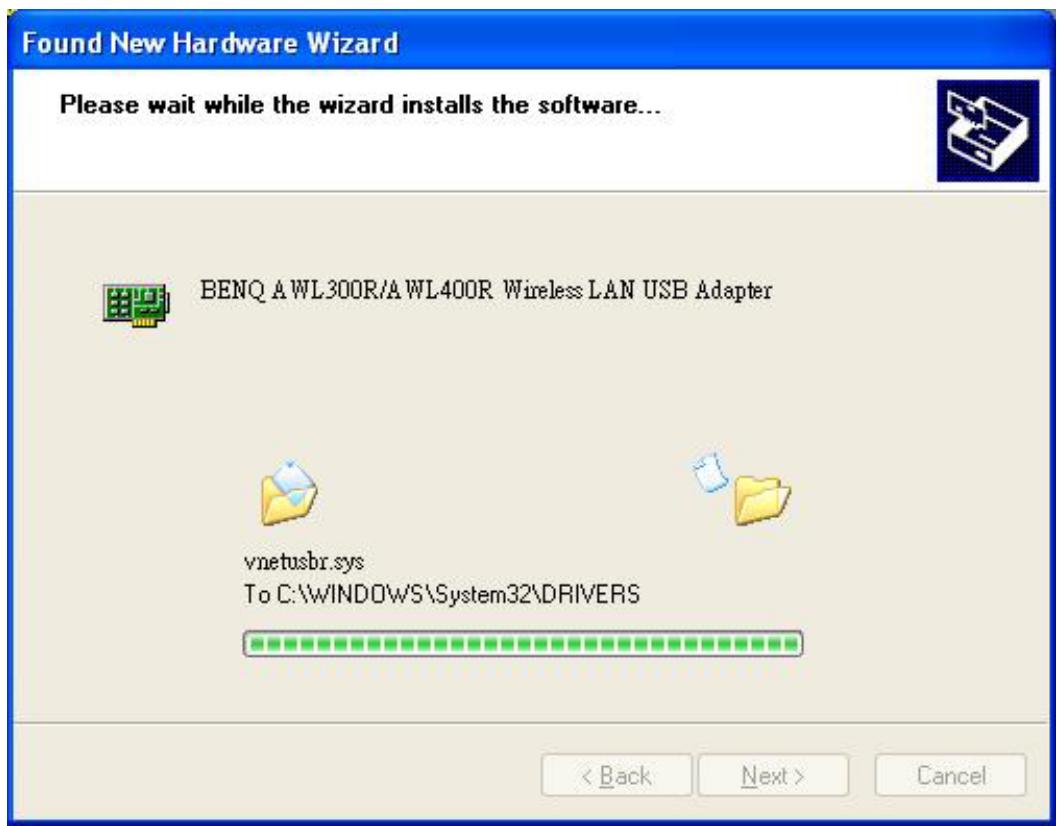

Veuillez patienter pendant la copie des fichiers.

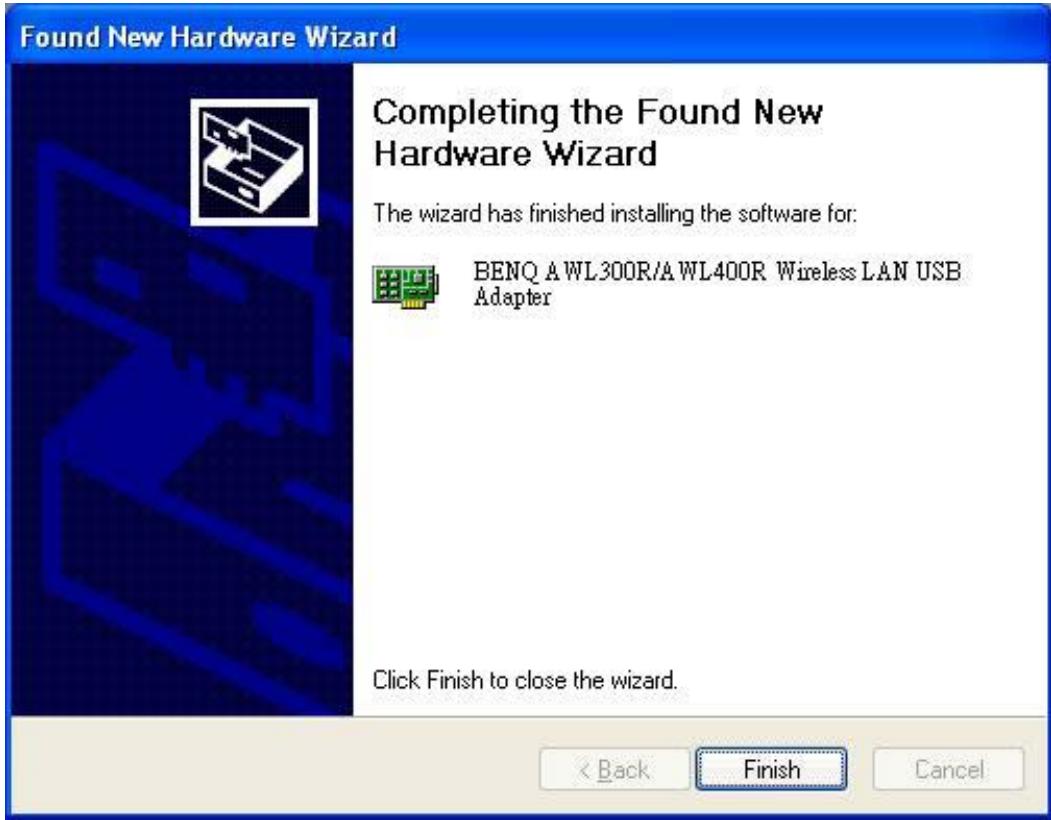

Cliquez sur Finir.

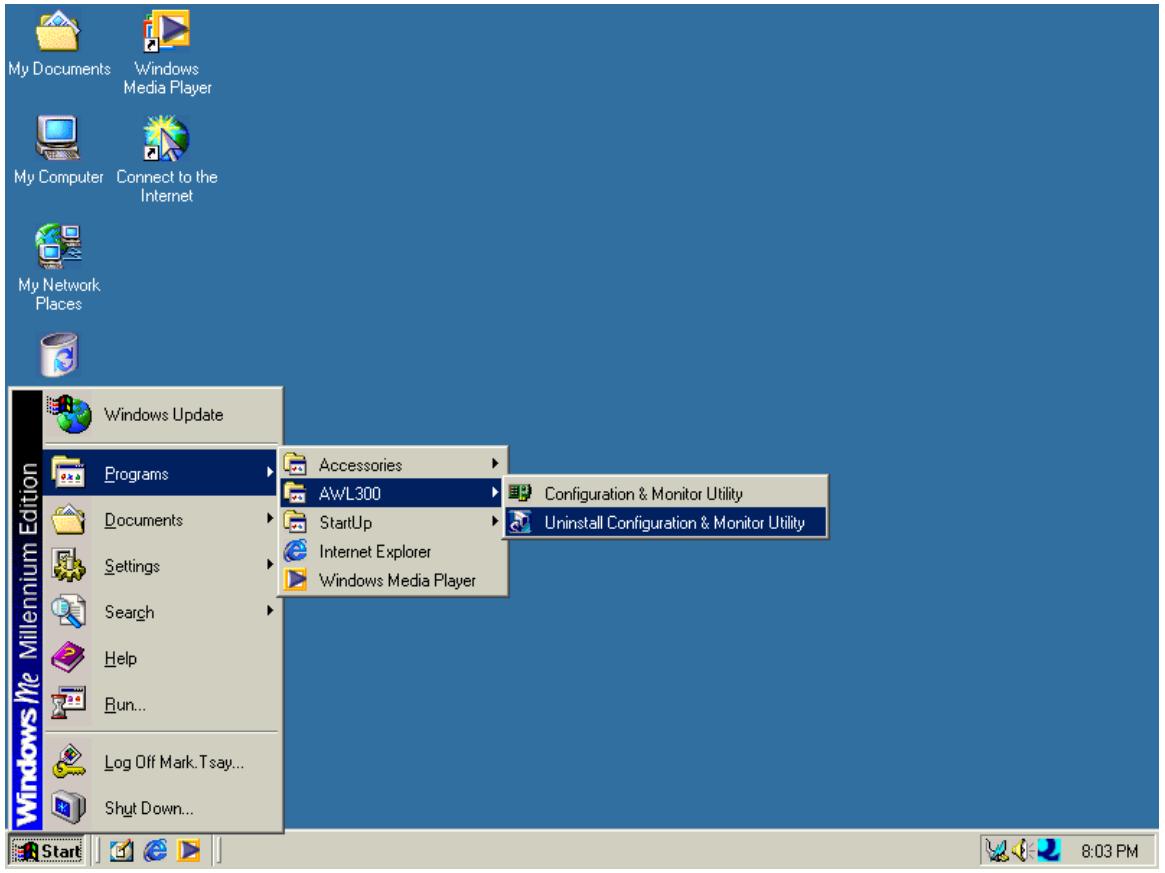

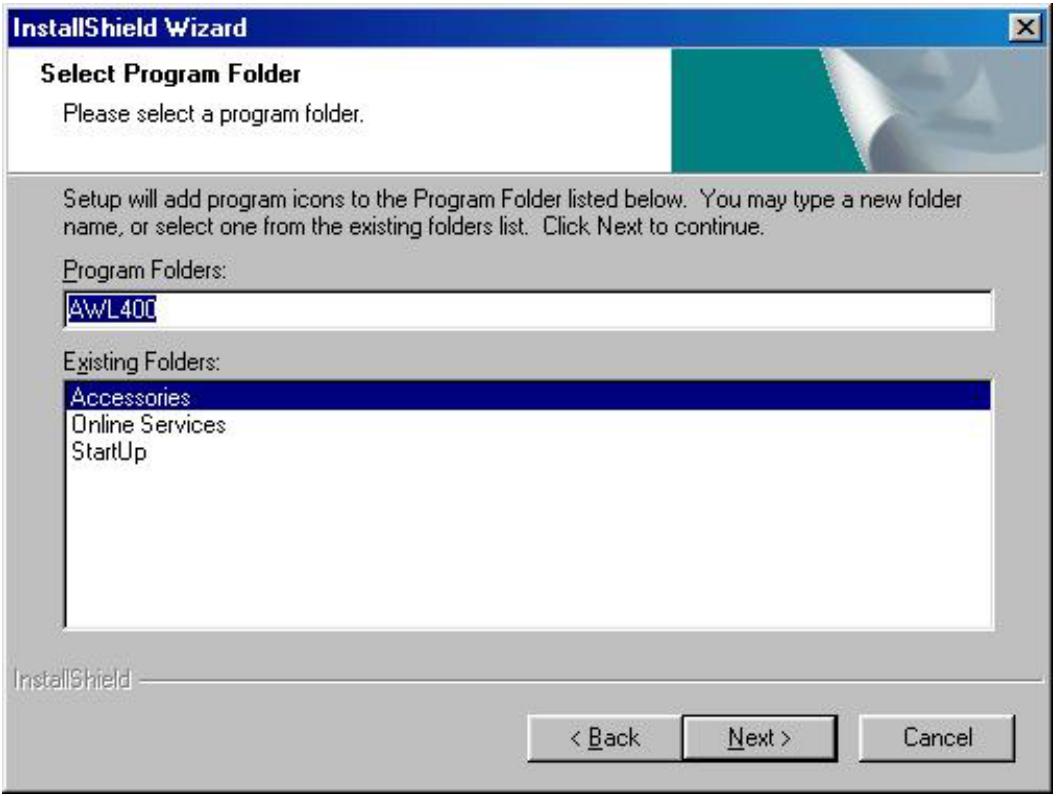

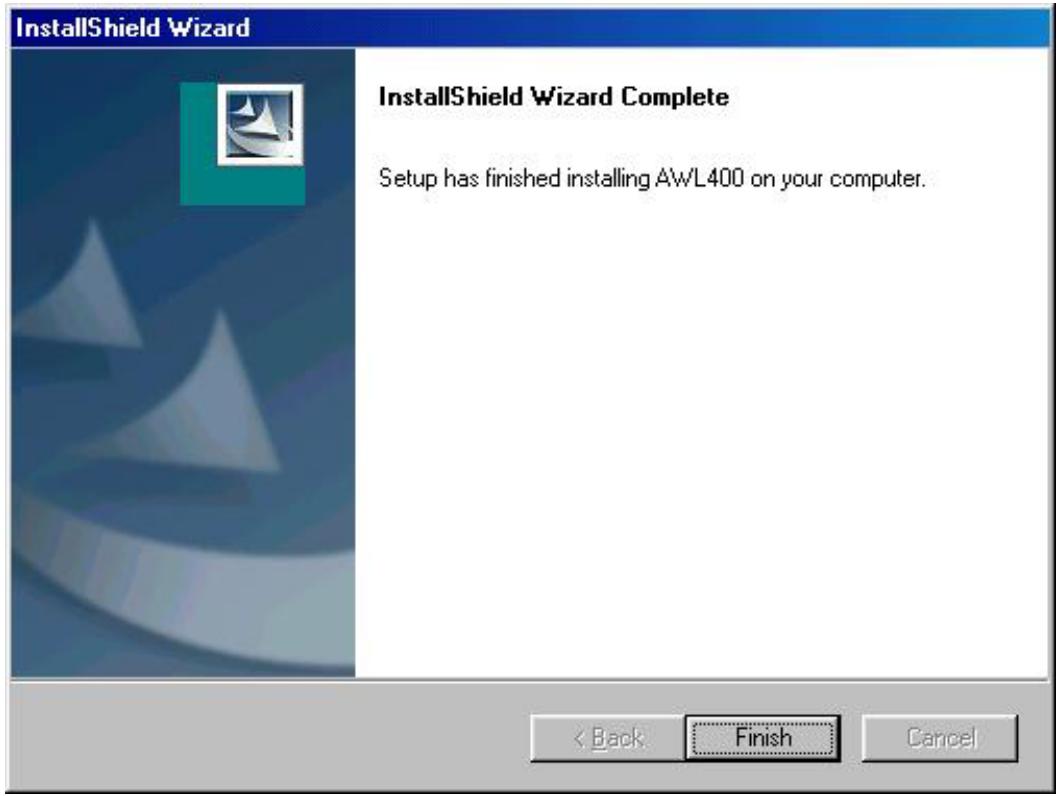

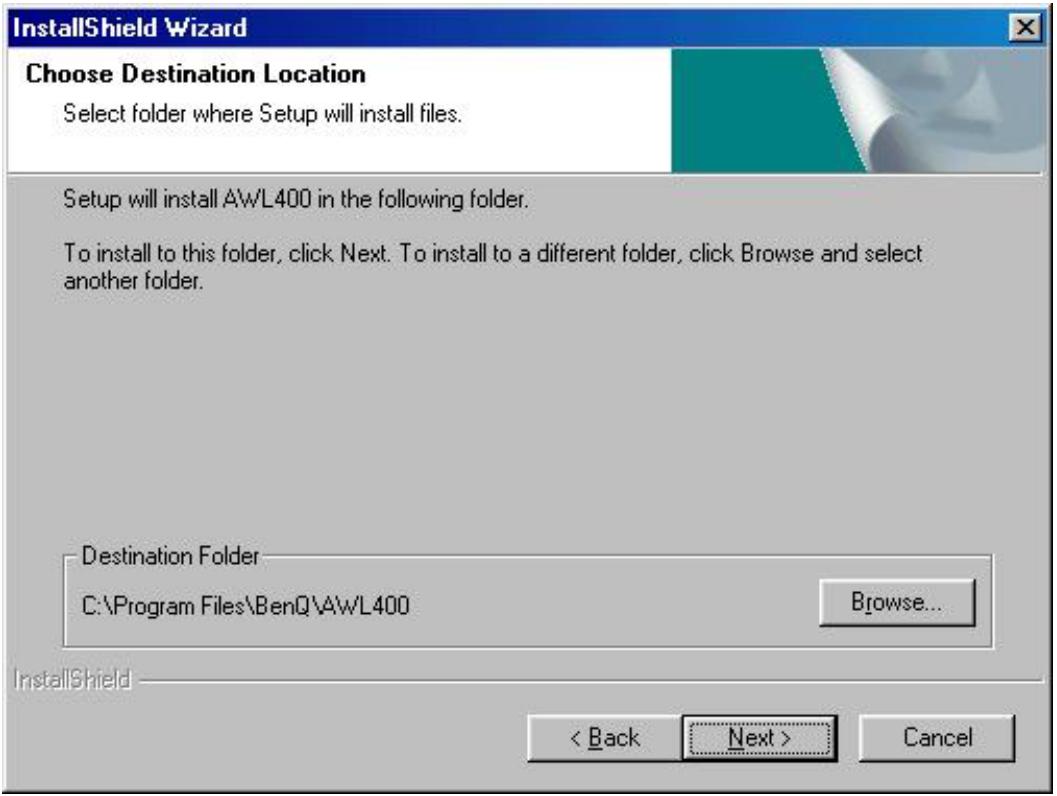

Pour désinstaller le AWL400, vous pouvez lancer « Uninstall Configuration & Monitor Utility » comme il est indiqué dans l'illustration ci-dessous.

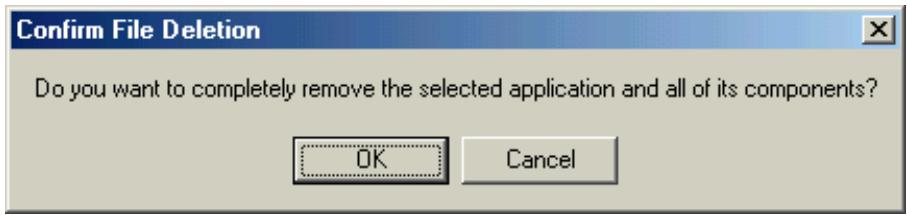

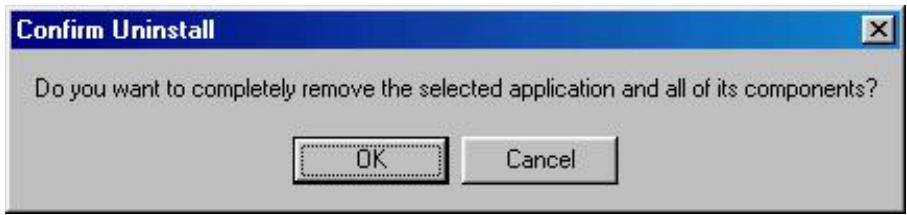

Cliquez sur OK si vous désirez supprimer AWL400.

Appuyez sur Terminer lorsque la désinstallation a été achevée avec succès.

Vous devez redémarrer votre ordinateur. Cliquez sur OK.

Vous pouvez aussi supprimer AWL400 à partir de la boîte de dialogue Ajout/Suppression de programmes du panneau de configuration.

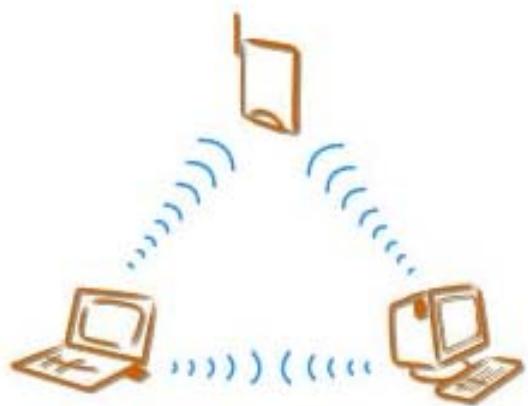

Infrastructure mode

Dans ce mode, le pilote effectue un balayage continuel de tous les canaux disponibles jusqu'à ce qu'un ou plusieurs points d'accès possédant un SSID correspondant soient trouvés. Une fois le point d'accès découvert, le pilote tente d'authentifier et de s'associer au point d'accès.

Dans ce mode, le pilote effectue un balayage de 5 secondes pour trouver un réseau Ad Hoc, qui utilise le même SSID.

Ce champ affiche le canal radio courant utilisé pour la connexion active.

Identité de l'ensemble des services.

Ce champ affiche le taux de transmission courant auquel est effectuée la connexion active.

(Non pris en charge par AWL400.)

Adresse MAC de cet adaptateur USB de réseau local sans fil.

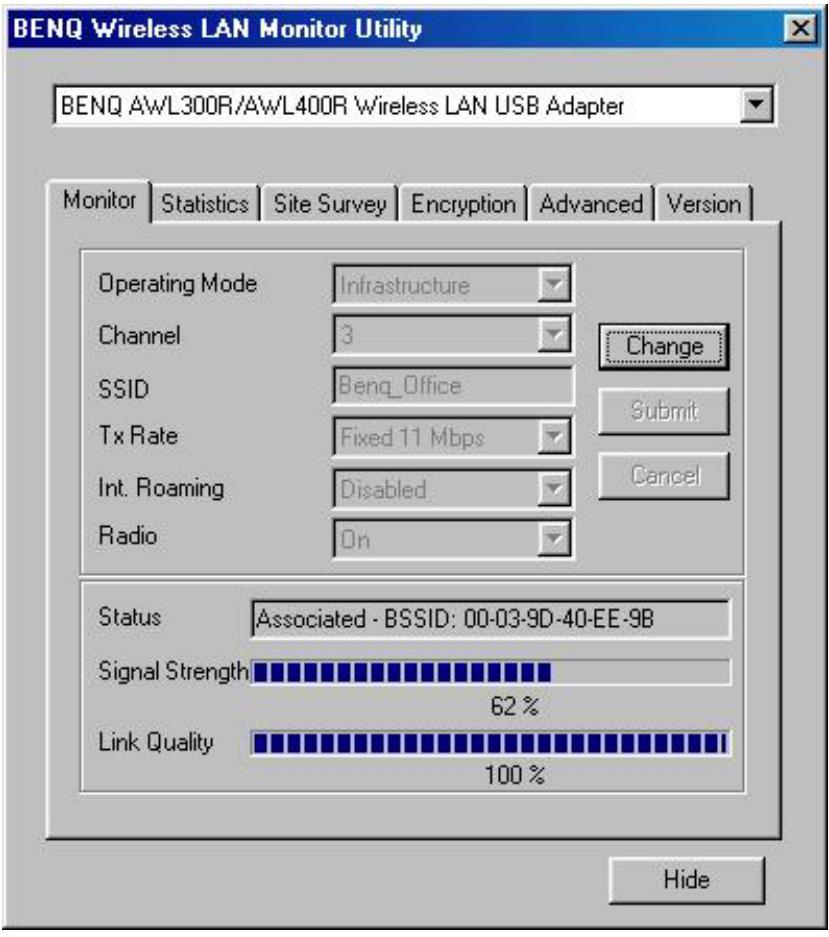

L'état courant du pilote de périphérique est affiché dans ce champ. Si l'état est affiché « Associated», cela signifie que le flot normal des opérations est en mode infrastructure. L'ordinateur est déjà connecté à un point d'accès et le BSSID est affiché en forme hexadécimale. De même, le réseau est disponible pour le périphérique.

En état « Scanning », cela signifie que le périphérique ne peut pas détecter le SSID pour obtenir un point d'accès à portée et est en train de rechercher un point d'accès disponible. De même, si le pilote ne parvient pas à être initialisé, ce champ affiche un message d'erreur.

Ce champ affiche la qualité de la connexion courante. La barre graphique n'est active qu'en mode Infrastructure. La barre affiche la qualité du lien entre le point d'accès et le périphérique.

La barre graphique de l'intensité du signal ne devient active que lorsque le périphérique est en mode infrastructure. Cette barre affiche l'intensité normalisée du signal tel qu'il est rapporté par la radio, en moyenne sur 100 octets de trames reçus du point d'accès.

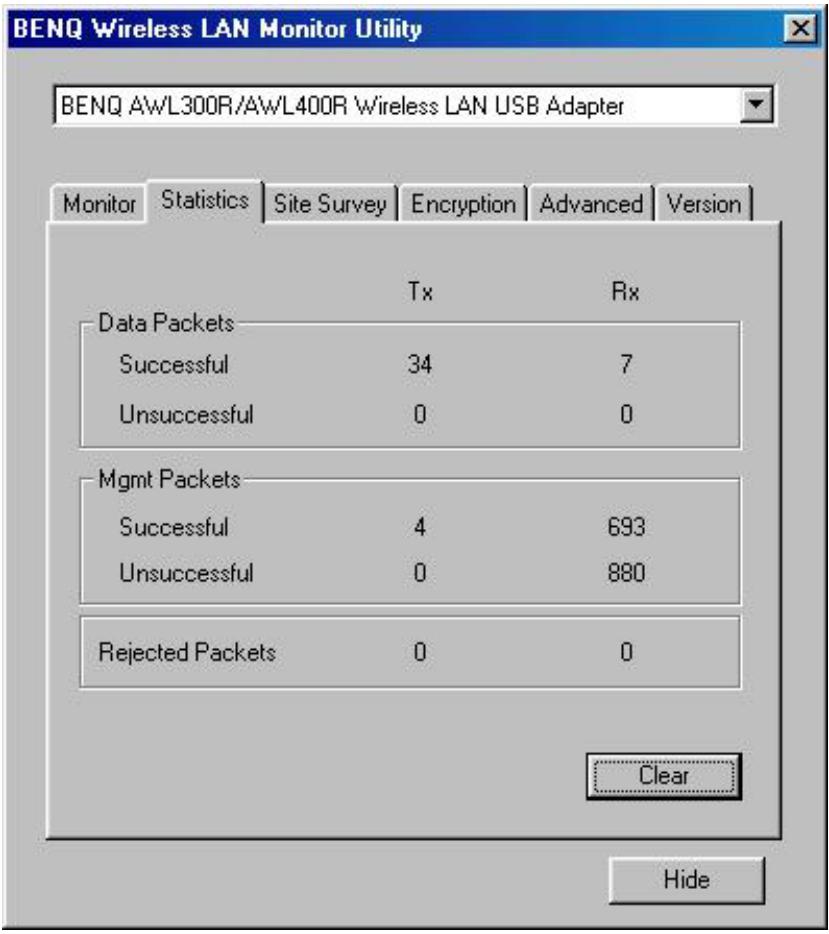

L'onglet statistiques affiche le décompte des paquets transmis et reçus. Cliquez sur le bouton « Clear » pour réinitialiser les statistiques à zéro.

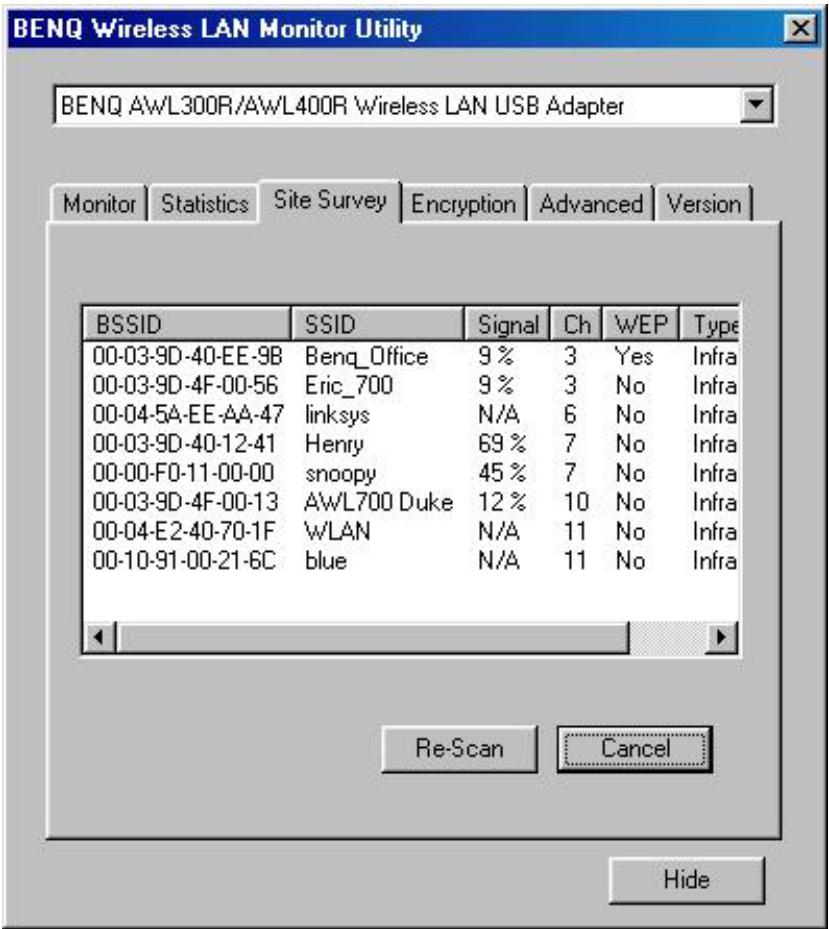

L'onglet analyse du site affiche les points d'accès du voisinage. Une fois que vous avez cliqué sur le bouton « Re-Scan » pour rechercher des points d'accès dans le voisinage, vous pouvez double cliquer sur la zone SSID pour vous associer au point d'accès auquel vous désirez vous connecter.

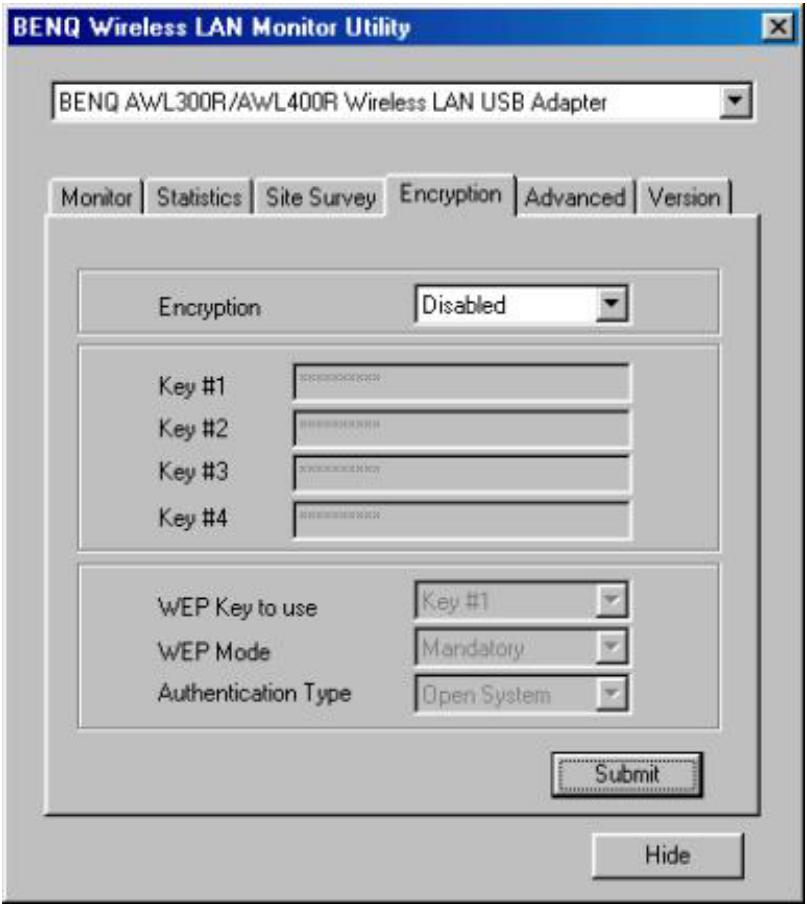

Selon la fonction WEP sélectionnée, cet onglet permet l'entrée de clés de cryptage de 64-bit et 128-bit. Chacune des clés doit être en hexadécimale pour être écrite dans le registre et pour le pilote périphérique. Ce qui signifie que seuls les chiffres de 0 à 9 et les lettres de A à F sont valides. Par conséquent, si des valeurs incorrectes sont entrées, le programme ne les écrit pas pour le pilote de périphérique.

Désactivé - Désactive la fonction WEP

64 Bit - Active la fonction WEP avec une clé de 64 bit

128 Bit – Active la fonction WEP avec une clé de 128 bit

Sélectionnez l'une des quatre clés.

Sélectionnez le mode WEP - Mandataires ou Optionnel.

Sélectionnez le type Système ouvert ou le type Clé partagée.

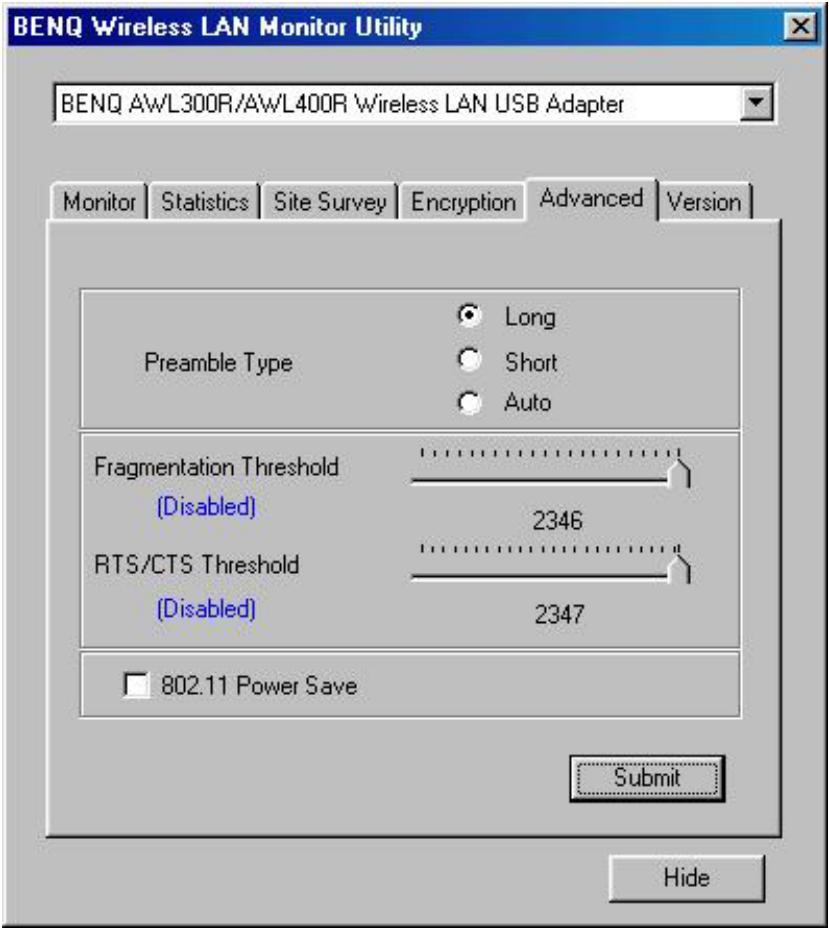

L'onglet avancé définit le type de préambule, le seul de fragmentation et RTS/CTS. Cliquez sur le bouton « Soumit » pour appliquer vos changements.

4.6 Version

Vous pouvez connaître la version du produit et les détails du pilote de périphérique, du microprogramme, et de l'application à partir de cet onglet « Version ». Lorsque vous désirez rapporter des problèmes à notre assistance technique, vous devez connaître ce numéro de version.
