Type de produit	Moniteur LCD à écran large 15"
Marque	BENQ
Modèle	T52WA
Taille d'affichage	332,16 x 186,84 mm (15 pouces)
Pas de pixel	0,2595 x 0,2595 mm
Couleurs affichées	16,7 millions
Signal d'entrée	Analogue (fréquence horizontale 31-64 kHz, verticale 59-75 Hz)
Connecteur	D-Sub à 15 broches
Angle d'inclinaison	-5° à 20°
Dimensions (L x H x P)	370,3 x 330,4 x 137,1 mm
Poids net	Moins de 4 kg
Alimentation	CA 100-240 V, 50/60 Hz
Consommation active	≤ 21 W
Consommation veille	< 2 W
Fonctions OSD	Ajustement auto, luminosité, contraste, géométrie, couleurs, position OSD, langue, rappel, netteté, DDC/CI, informations
Touches de contrôle	Entrée, flèches (◄ ►), Quitter, Auto
Contenu de l'emballage	Moniteur, base, cordon d'alimentation, câble signal analogique, guide rapide, CD-ROM
Entretien et nettoyage	Utiliser un chiffon doux et sec ; éviter les produits chimiques
Sécurité	Brancher sur une prise mise à la terre ; ne pas obstruer les ouvertures de ventilation
Réparabilité	Pièces détachées disponibles via service après-vente ; réparation par un professionnel

FOIRE AUX QUESTIONS - T52WA BENQ

Comment régler la luminosité de l'écran ?

Utilisez la touche spécifique de luminosité (flèche ►) ou accédez au menu OSD via la touche Entrée, puis sélectionnez Luminance > Luminosité. Ajustez avec les flèches.

Que faire si l'écran affiche 'Aucun signal détecté' ?

Vérifiez que le câble de signal est correctement connecté au moniteur et au PC, et que le PC est allumé. Si le problème persiste, essayez de redémarrer l'ordinateur ou de changer de port graphique.

Comment nettoyer l'écran du moniteur ?

Utilisez un chiffon doux et sec pour nettoyer l'écran. Évitez tout produit chimique ou nettoyant abrasif. N'aspergez jamais de liquide directement sur l'écran.

L'image est décalée vers la gauche ou la droite, que faire ?

Accédez au menu OSD, allez dans Geometry (Géométrie) et ajustez la Position H. (Position H.) avec les flèches pour centrer l'image.

Comment réinitialiser les paramètres d'usine ?

Dans le menu OSD, sélectionnez l'icône Recall (Rappeler). Cela réinitialisera tous les paramètres du moniteur à leurs valeurs prédéfinies en usine.

Quelle est la consommation électrique du moniteur ?

En mode actif, la consommation est inférieure ou égale à 21 W. En veille, elle est inférieure à 2 W. L'alimentation requise est de 100-240 V CA, 50/60 Hz.

Puis-je incliner le moniteur ?

Oui, le moniteur peut être incliné vers l'avant ou l'arrière dans une plage de -5° à 20° pour un meilleur angle de vision.

Comment activer le mode d'économie d'énergie ?

Le moniteur passe automatiquement en mode veille lorsqu'aucun signal n'est détecté pendant quelques minutes. Pour le réveiller, appuyez sur une touche du clavier ou déplacez la souris.

Que faire si les couleurs semblent décalées ?

Accédez au menu OSD, sélectionnez Couleurs et ajustez la température de couleur (par exemple 6500K, 9300K). Vous pouvez aussi utiliser le préréglage 'sRGB' si disponible.

Comment changer la langue du menu OSD ?

Dans le menu OSD, sélectionnez l'icône Language (Langue) et choisissez votre langue préférée parmi les options disponibles (français, anglais, etc.).

MODE D'EMPLOI T52WA BENQ

Moniteur LCD à écran large 15"

Manuel d'utilisation

Table des matières

Contenu de l'emballage 3

Installation 4

Pour connecter le moniteur à votre PC 4

Pour connecter le moniteur à la source d'alimentation 4

Ajuster voire moniteur 5

Fonctions des boutons et du témoin 5

Liste des icônes OSD 5

Dépannage 7

Spécifications 8

Moniteur LCD à écran large 15" 8

1. Contenu de l'emballage

1. Moniteur LCD

2. Base du moniteur (la forme de la base peut être différente selon le modèle du moniteur)

3. Cordon d'alimentation (la prise peut être différente selon les standards électriques de votre région)

4. Câble de signal analogue

5. Guide d'ssilation rapide

6. CD-ROM (contient le manuel d'utilisation)

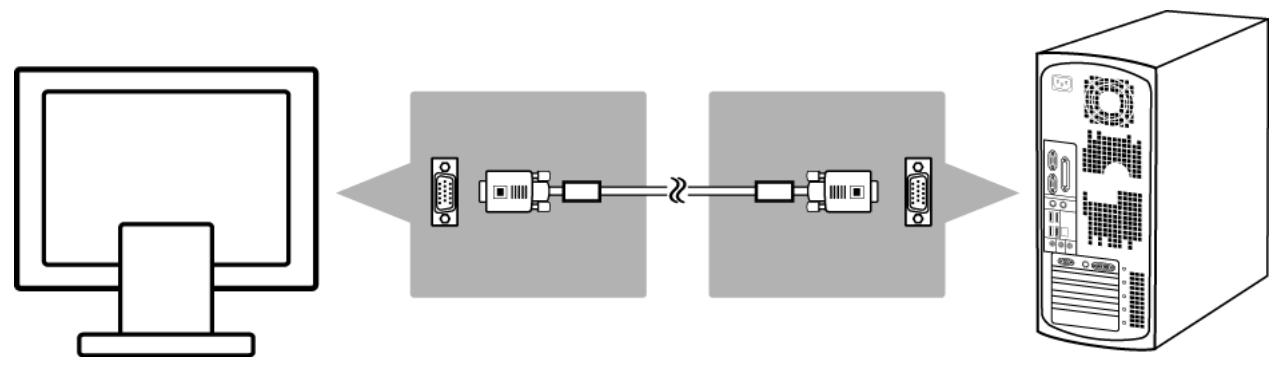

Pour connecter le moniteur à votre PC

1. Assurez-vous que le PC et le moniteur sont branchés.
2. Connectez le câble de signal au moniteur et au PC.

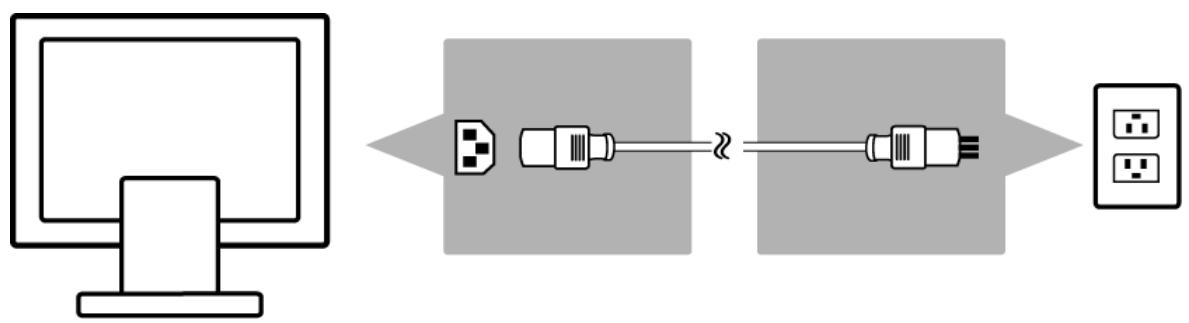

Pour connecter le moniteur à la source d'alimentation

Connectez le câble d'alimentation séparé au moniteur à une prise mise à la terre.

3. Ajuster votre moniteur

Fonctions des boutons et du témoin

Éléments	Fonction
Entrée	Accéder au menu OSD, sélection l'élément, accéder à un sous-menu et confirmer le rappel.
►	1. Ajustement positif, changer dans diverses sélections.
	2. Touche spécifique de « Luminosité ».
〈	1. Ajustement négatif, changer dans diverses sélections.
	2. Touche spécifique de « Contraste ».
Quitter	Quitter le menu, annuler le rappel. (Les paramètres seront enregistrés automatiquement après les ajustements.)
Auto	Touche spécifique de l'ajustement auto (pour les paramètres géométriques seulement).

Liste des icônes OSD

Icône	Fonction	Description
	Auto Adjust (Mise au point)	* Optimise la performance de l'image automatiquement
	Luminance (Luminescence)	* Sélectionnez le sous-menu d'ajustement « Luminosite » ou « Contraste »
	Geometry (Géométrie)	* Sélectionnez le sous-menu d'ajustement « Position H.», « Position V.», « Horloge Pixel » ou « Contraste »
	Couleurs	* Sélectionnez la température de couleur ou configurez le mode utiliser
	OSD	* Ajustez la position et la durée du menu OSD à l'écran
	Language (Langue)	* Sélectionnez votre langue préfééré pour le menu OSD
	Recall (Rappeler)	* Réinitialisez les paramètres du moniter à leurs valeurs prédéfinies à l'usine
	Miscellaneous (Divers)	* Sélectionnez le sous-menu d'ajustement « Divers »
	Brightness (Luminosite)	* Ajustez la luminescence de l'écran
	Contrast (Contraste)	* Ajustez le contraste de l'écran
	H. Position (Position H.)	* Déplacez l'écran à gauche ou à droite
V	V. Position (Position V.)	* Déplacez l'écran en haut ou en bas
H	Pixel Clock (Horloge Pixel)	* Ajustez le taux de l'horloge d'échantillonnage interne du moniteur
I	Phase	* Ajustez la phase de signal interne du moniteur
O	OSD H. Position (Position H. OSD)	* Déplacez le menu OSD à gauche ou à droite
O	OSD V. Position (Position V. OSD)	* Déplacez le menu OSD en haut ou en bas
E	OSD Time (Temporsation)	* Définissez la durée d'affichage du menu OSD
A	Sharpness (Nettété)	* Ajustez le niveau de nettété de l'écran
D	DDC/CI	* Activez ou désactivez le « DDC/CI »
I+	Information	* Affichez les informations de l'affichage

4. Dépannage

Symptôme	Remède
*Écran vide*Indicateur d'alimentation étenteint	• Assurez-vous que le cable d'alimentation estcorrectement connecté (voir Installation à la page 4).• Assurez-vous que le moniteur a été allumé avec lebouton d'alimentation (voir Pour connecter lemonitateur à votre PC à la page 4).
Indicateur d'alimentation allumé et orange	• Un mode d'économie d'énergie est-il actif? Appuyez sur une touche de votre clavier ou déplacez la souris.
Indicateur d'alimentation allumé et vert	• Un écran de veille peut s'être activé automatiquementaprès une certaine période d'inactivité. Appuyez sur une touche de votre clavier ou déplacez la souris.
Message « Aucun signal détecté »	• Le cable de signal est-il connecté au moniteur et portgraphique du PC (voir Installation à la page 4)?• Le PC est-il allumé(voir la documentation de votre PC)?
*Problèmes d'affichage*L'image est déplacéeà gauche/droite ouen haut/bas	• Si l'image apparaît normale mais excentrée, vouspouvez l'ajuster avec les fonctions OSD.Pour plus d'informations, voir « Mise au point » à la section Listedesicones OSD.
L'image est floue	• Vérifiez les paramètres de luminosité et de contraste(voir « Luminescence » à la sectionListedesicones OSD).• Vérifiez les paramètres de nettété(voir « Nettété » à la section Listedesicones OSD).
Problèmes de couleurs	• Si les couleurs sont décalées (c.-à-d., le blanc n'est pas réellement affché blanc, etc.), ajustez la températurede couleur (voir « Couleurs » à la section Listedesicones OSD).

5. Spécifications

Moniteur LCD à écran large 15"

Élément		T52WA
Panneau	Taille d'affichage	332,16 (H) x 186,84 (V) mm
	Taille du pixel	0,2595 (H) x 0,2595 (V) mm
Moniteur	Couleurs affichées	16,7M couleurs
Signal d'entrée	Fréquence	Horizontale : 31 à 64 KHzVertical : 59 à 75 Hz
Connecteur	Analogue	D-Sub à 15 broches
Inclinaison	Angle d'inclinaison	-5° à 20°
Dimensions(L x H x P)	Net	370,3 (L) x 330,4 (H) x 137,1 (P) mm
Poids	Net	< 4 kg
Alimentation	C.A.	C.A. 100 à 240 V, 50 Hz / 60 Hz
	Consommation	Actif : ≤ 21W / Veille : < 2W
