VX2770SMH-LED - Écran d'ordinateur VIEWSONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Écran d'ordinateur à rétroéclairage LED
Marque	ViewSonic
Modèle	VX2770SMH-LED
Taille de l'écran	27 pouces (diagonale)
Technologie de la dalle	IPS avec SuperClear™
Résolution native	1920 x 1080 (Full HD)
Luminosité	250 cd/m²
Contraste typique	1 000:1
Contraste dynamique	30 000 000:1
Temps de réponse	7 ms (GTG)
Angles de vision	178° / 178°
Connecteurs vidéo	1x HDMI, 1x DVI-D, 1x VGA
Connecteurs audio	Entrée audio 3,5 mm, sortie audio 3,5 mm
Haut-parleurs intégrés	2 x 1,5 W
Alimentation	Adaptateur externe, 100-240 V CA
Consommation (standard)	26 W
Consommation (veille)	19 W
Dimensions (avec socle)	499,5 x 392 x 179,5 mm
Poids net	3,6 kg
Inclinaison	-5° / +20°
Fonctions principales	Mode Éco, SuperClear IPS, SRS Premium Sound, design sans cadre
Nettoyage	Utiliser un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Utiliser une prise électrique adaptée. Ne pas exposer à l'humidité.
Réparabilité	Garantie 3 ans pièces et main-d'œuvre. Composants non réparables par l'utilisateur.
Contenu de la boîte	Écran, câble d'alimentation, adaptateur, câbles VGA et HDMI, guide de démarrage rapide, CD-ROM (selon pays)

FOIRE AUX QUESTIONS - VX2770SMH-LED VIEWSONIC

Comment connecter mon ordinateur à l'écran ViewSonic VX2770SMH-LED ?

Utilisez les câbles fournis : HDMI, DVI ou VGA. Branchez une extrémité à l'écran, l'autre à votre ordinateur. Sélectionnez l'entrée correspondante via les boutons de l'écran.

Comment activer le mode Éco pour économiser de l'énergie ?

Appuyez sur le bouton Menu du panneau avant, naviguez jusqu'à 'Mode Éco' et choisissez le niveau souhaité (Standard, Optimisé, Économie). Cela réduit la consommation électrique.

Quelle est la résolution native recommandée ?

La résolution optimale est 1920 x 1080 (Full HD). Utilisez cette résolution pour une image nette. Vous pouvez l'ajuster dans les paramètres d'affichage de votre système.

Comment régler la luminosité et le contraste ?

Accédez au menu OSD (On-Screen Display) via les boutons de l'écran. Sélectionnez 'Réglage de l'image' puis ajustez la luminosité et le contraste comme souhaité.

Puis-je utiliser l'écran avec un Mac ?

Oui, l'écran est compatible Mac jusqu'à 1920 x 1080. Connectez-le via HDMI, DVI ou un adaptateur Mini DisplayPort vers HDMI.

Comment nettoyer l'écran sans l'endommager ?

Éteignez l'écran et débranchez-le. Utilisez un chiffon doux et légèrement humide (eau uniquement) pour essuyer délicatement la surface. N'utilisez jamais de nettoyants abrasifs ou de sprays directement sur l'écran.

L'écran a-t-il des haut-parleurs intégrés ?

Oui, l'écran intègre deux haut-parleurs de 1,5 watts chacun avec SRS Premium Sound. L'audio est transmis via le câble HDMI ou l'entrée audio 3,5 mm.

Que faire si l'écran n'affiche aucune image ?

Vérifiez que l'écran est allumé (voyant d'alimentation). Assurez-vous que le câble vidéo est bien branché et que l'entrée correcte est sélectionnée. Testez avec un autre câble ou un autre appareil.

Comment réinitialiser les paramètres d'usine ?

Accédez au menu OSD, allez dans 'Configuration' ou 'Réglages', puis sélectionnez 'Rappel de mémoire' ou 'Réinitialiser'. Confirmez pour restaurer les valeurs par défaut.

L'écran est-il compatible avec le montage mural ?

Oui, l'écran supporte une fixation VESA (probablement 100x100 mm). Retirez le socle et fixez le support mural selon les instructions du fabricant du support.

MODE D'EMPLOI VX2770SMH-LED VIEWSONIC

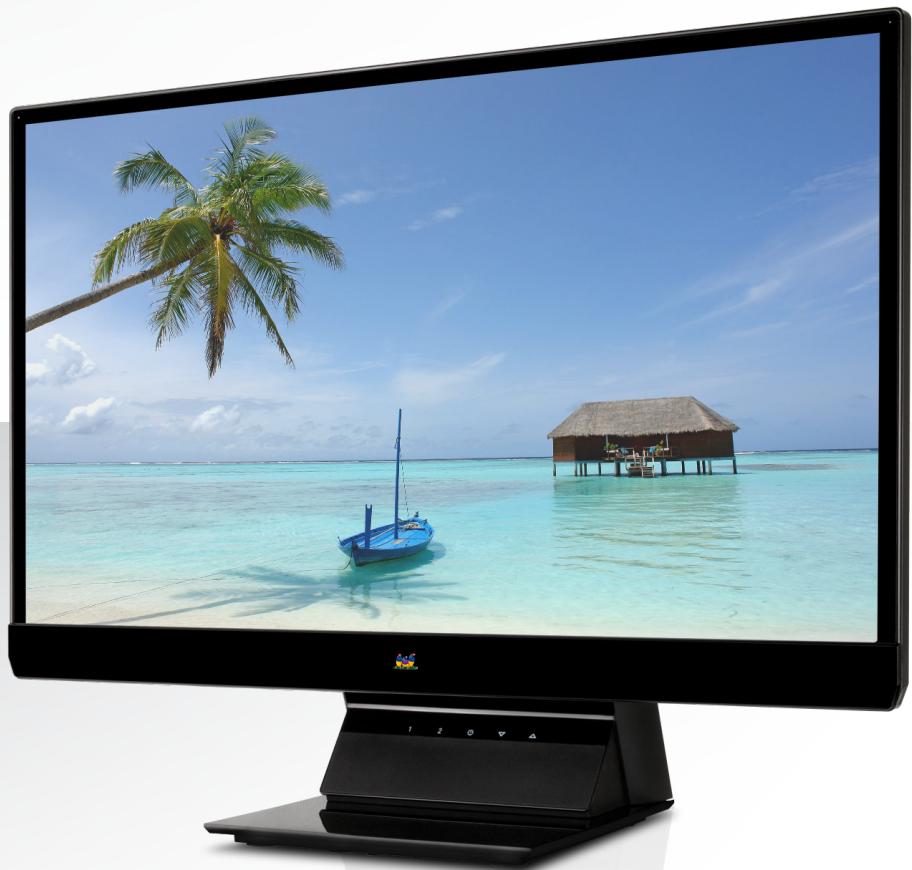

Écran à DEL sans cadre de 22 po (21,5 po d'affichage)

Écran panoramique HD 1080p avec SuperClear ^MC IPS

VX2270Smh-LED

Le VX2270Smh-LED de ViewSonic™ presente un grand écran à DEL rétroéclairé à conception sans cadre de 22 po (21,5 po d'affichage) permettant d'économiser jusqu'à 40 %* d'énergie comparativement à un écran régulier de 22 po. Le VX2270Smh-LED écologique et sans mercure offre une pleine résolution HD 1920 x 1080, des entrées HDMId et DVI compatibles HDCP et VGA, une alimentation externe, un système SRS Premium Sound™ et unrapport de contraste dynamique très élevé de 30,000,000:1. Un design lustré se combine au profil ultramince pour en faire l'élément central de votre domicile ou de votre bureau. L'écran IPS à technologie SuperClear™, importante de larges angles de vision et un rapport de contraste élevé offre une nettété visuelle extraordinaire, faisant du VX2270Smh-LED un besoin idéal pour le divertissement et les yeux. Une garantie limitée de 3 ans, la meilleure politique de performance des pixels, le mode « Éco » pour l'économie d'énergie et la certification Windows™ 7 permettent d'assurer la qualité du produit pour les années à partir.

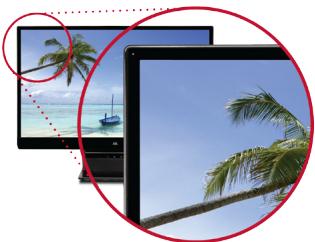

Surface droite sans cadre

Cet écran présente une surface avant à conception droite, sans cadre, lustrée et ultramince afin de compléter toute installation à la maison ou au bureau. Les touches à effleurement lisses offrent une expérience d'utilisation simple et intuitive.

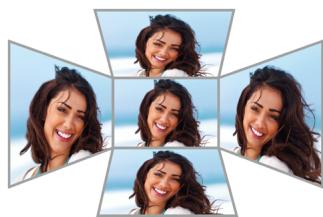

Angles d'affichage très larges de 178/178 degrés

La technologie IPS élimine les déformations d'images et les changements de couleurs, et ce, même à des angles extrêmes. Obtenez les vraies couleurs même à partir d'angles à 178 degrés grâce à l'écran IPS du VX2270Smh-LED.

Normal

IPS SuperClear

La correction des couleurs srvg définit la couleur réelle

La justesse et la fidélité des couleurs sont des éléments essentiels pour les professionnelles des domaines du graphisme, du montage vidéo et d'autres milieux professionnels. Grâce à la technologie de correction des couleurs sRVB intégrée, le VX2270Smh-LED peut réproduire toute la richesse des couleurs sRVB et transposer sur papier les couleurs originales et vérables affichées à l'écran.

Rapport de contraste dynamique superlatif très élevé de 30,000,000:1

Le rapport de contraste définit une relation de différenciation entre les couleurs les plus fonciées et les plus claires lors de la reproduction d'une image. Avec le rapport de contraste dynamique, le VX2270Smh-LED est capable de détecter automatiquement la clarté et la noirceur d'une image et d'ajuster le rétroéclairage à DEL en conséquence. Cela permet de maximiser l'échelle des gris et les gAMES de couleurs, et de maximiser le rapport de contraste à un niveau aussi élevé que 30,000 000:1, résultat en des images aux couleurs riches et vives.

Normal

Rapport de contraste dynamique

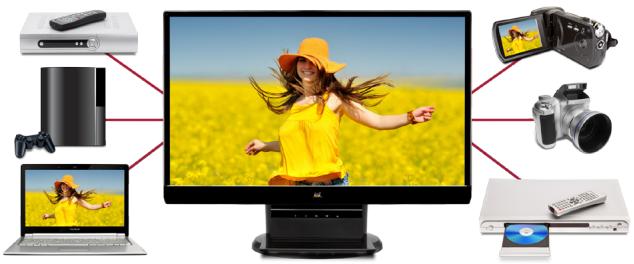

Entrée HDMI pour les présentations en haute définition

La technologie d'entrée multimode accepte aussi bien les signaux numériques (HDMI / DVI) qu'analogiques (VGA) pour une compatibilité et une polyvalence de configuration optimales.

Caractéristiques

ÉCRAN ACL	Type	Écran IPS DEL couleur à matrice active (TFT) de 21,5 po
	Zone d'affichage	18,7 po (horizontal) x 10,5 po (vertical); 21,5 po (diagonale)
	Résolution optimal	1920 x 1080
	Luminosité	250 cd/m2(standard)
	Facteur de contraste	1,000:1 (typ.)
	Rapport de contraste dynamique	30,000,000:1
	Angles d'affichage	178° (horizontal), 178° (vertical)
	Temps de réponse	7 ms (GTG)
	Rétroéclairage	Lumière blanche à DEL
	Durée de vie du rétroéclairage	30,000 heures (minimum)
	Surface du panneau	Anti-reflet, couche dure (3H)
ENTRÈE VIDEO	Analogue	analogue RVB (0,7 / 1,0 de tension crête à crête, 75 ohms)
	Numérique	HDMI / DVI-D (TMDS, 100 ohms)
	Fréquence	Fh : 24~83 kHz, Fv : 50~76 Hz
	Synchronisation	Synchronisation distincte
SORTIE AUDIO	Haut-parleurs	1.5 watts (2x)
COMPATIBILITÉ	PC	Compatible avec les PC (de VGA jusqu'à 1920 x 1080 non entrelacé)
	Mac®	Jusqu'à 1920 x 1080

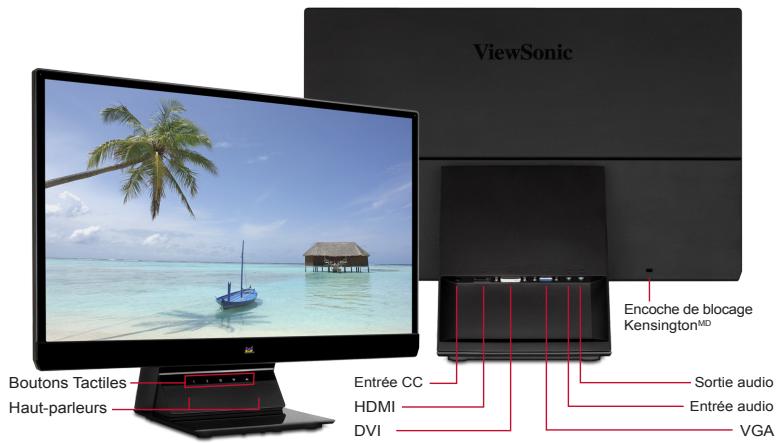

CONNECTEUR	video—analogique	Mini D-sub 15 fiches (VGA)
	Vidéo numérique	HDMI (avec HDCP), DVI-D (avec HDCP)
	Sortie audio	prise 3,5 mm (bleue)
	Entrée audio	prise 3,5 mm (verte)
	Alimentation	Adaptateur externe
PUISSANCE	Tension	CA 100-240 V (universel), 50 / 60 Hz
	Consommation	26 W (standard)
	Économie	22 W (standard)
	Veille	19 W (standard)
COMMANDES Touches du panneau avant Affichage à l'écran		Marché, 1, 2, haut, bas Réglage automatique de l'image, contraste/luminosite, sélection de l'entrée (D-SUB, DVI-D), réglage de la couleur (sRVB, bleuâtre, froide, native, chaude, couleur utilisateur [R, V, B]), réglage audio (volume, muet, entrée audio), informations, réglage manuel de l'image (position H/V, taillé horizontale, excellent réglage, nettoyé, contraste dynamique, temps de réponse, rapport hauteur/largeur, surbalayage, mode « ÉCO »), menu de configuration (langue, avis de résolution, position de l'affichage à l'écran, temporisation de l'affichage à l'écran, arrêtre-plan de l'affichage à l'écran, arrêt automatique, veille, voyant d'alimentation), rappel de mémoire

Rétroéclairage à DEL et mode « éco » écologiques

Le rétroéclairage à DEL sans mercure intégré et le mode « Éco » permettent d'économiser de l'énergie grâce au mode d'économie d'énergie auto-ajustable en trois phases. Le VX2270Smh-LED améliore la performance de l'écran en proposant une vaste gamme de couleurs, un rapport de contraste et une grande luminosité pour des images remarquablement bien définies.

ERGONOMIE	Inclinaison	5° vers l'avant, 20° vers l'arrête
CONDITIONS	Température	0 à 40 °C (32 à 104 °F)
DE FONCTIONNEMENT aux d'humidité	aux d'humidité	20 à 90 % (sans condensation)
DIMENSIONS	Physique	499,5 x 392 x 179,5 mm / 19,7 x 15,4 x 7,1 po
(H x L x P)	Emballage	556 x 460 x 179 mm / 21,9 x 18,1 x 7,1 po
POIDS	Net	3,6 kg / 7,9 lb
	Brut	5,7 kg / 12,6 lb
RÉGLEMENTATIONS		CE, CB, BSMI, SASO, C-tick, e-standby, KC, UL/cUL, FCC-B (incluant ICES003), NOM, GOST-R/Hygiène, UkrSEPRO, Erp, CCC, China Energy, EPEAT argent, WEEE, RoHS, liste SVHC
RECYCLAGE/MISE AU REBUT		Veuiliez respecter les lois locales, provinciales/étatiques et fédérales en vigueur lorsque vous souhaitez vous débarrasser du produit.
CONDITIONNEMENT D'ENERGIE		Normes ENERGY STARMD
GARANTIE		Garantie limitée de trois ans sur les pièces, la main-d'oeuvre et le rétroéclairage.

Contenu de la boîte :

Écran VX2270Smh-LED, câble d'alimentation, adaptateur CA/CC, câble VGA, câble HDMI, guide de démarrage rapide, assistant ViewSonic sur CD-ROM (disponible dans certains pays seulement)
