WEM-1 (120V) - Système audio professionnel JBL - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Émetteur-récepteur audio sans fil
Marque	Non précisé
Modèle	Non précisé
Connectivité	Sans fil
Fréquence de transmission	Non précisé
Portée	Non précisé
Alimentation	Non précisé
Dimensions (émetteur)	Non précisé
Dimensions (récepteur)	Non précisé
Poids	Non précisé
Interface de contrôle	Télécommande incluse
Nombre d'antennes	1 par unité
Type d'antenne	Externe
Compatibilité audio	Non précisé
Utilisation recommandée	Transmission audio sans fil
Couleur	Noir

FOIRE AUX QUESTIONS - WEM-1 (120V) JBL

Comment puis-je connecter le JBL WEM-1 à mon appareil audio ?

Pour connecter le JBL WEM-1, utilisez un câble audio de 3,5 mm ou un câble RCA selon les ports disponibles sur votre appareil audio. Branchez une extrémité au JBL WEM-1 et l'autre à la sortie audio de votre appareil.

Le JBL WEM-1 ne s'allume pas, que faire ?

Vérifiez d'abord que l'appareil est correctement branché à une source d'alimentation. Assurez-vous également que le câble d'alimentation est en bon état. Si l'appareil ne s'allume toujours pas, essayez de le brancher sur une autre prise.

Comment régler le volume du JBL WEM-1 ?

Le volume peut être ajusté directement sur le JBL WEM-1 à l'aide du bouton de volume situé sur l'appareil. Assurez-vous que l'appareil source n'est pas également à un volume trop bas.

Puis-je utiliser le JBL WEM-1 avec un microphone ?

Oui, le JBL WEM-1 est compatible avec les microphones. Il dispose d'une entrée pour microphone qui vous permet de l'utiliser pour des présentations ou des performances.

Comment résoudre les problèmes de son de faible qualité ?

Assurez-vous que tous les câbles sont correctement connectés et en bon état. Vérifiez également les réglages de votre appareil audio pour vous assurer qu'ils sont optimisés. Si le problème persiste, essayez de réinitialiser le JBL WEM-1.

Le JBL WEM-1 est-il compatible avec des appareils Bluetooth ?

Non, le JBL WEM-1 n'est pas équipé de la technologie Bluetooth. Il doit être connecté via des câbles audio.

Comment nettoyer le JBL WEM-1 sans l'endommager ?

Pour nettoyer le JBL WEM-1, utilisez un chiffon doux et sec. Évitez l'utilisation de produits chimiques ou de nettoyants abrasifs qui pourraient endommager l'appareil.

Quelle est la garantie du JBL WEM-1 ?

Le JBL WEM-1 est généralement livré avec une garantie de 2 ans. Veuillez consulter le manuel d'utilisation pour des détails spécifiques et les conditions de garantie.

MODE D'EMPLOI WEM-1 (120V) JBL

1. Lisez les instructions. Lisez toutes les instructions de sécurité et le mode d'emploi avant d'utiliser l'appareil.
2. Conservez le mode d'emploi. Conservez les instructions de sécurité et le mode d'emploi pour pouvoir le consulter ultérieurement.
3. Tenez compte des mises en garde. Observe les mises en garde que vous trouverez sur l'appareil ou dans le mode d'emploi.
4. Suivez les instructions. Suivez toutes les instructions de fonctionnement et d'utilisation de l'appareil.
5. Eau et humidité. Éloignez l'appareil des sources d'eau, ne le placez pas près d'une baignoire, d'un lavabo, d'un évier, d'un bac à linge, dans un sous-sol humide, près d'une piscine, etc.
6. Accessoires. Ne place pas l'appareil sur un chariot, une console, un trépied, un support ou une table instable. En tombant, il risquerait de bleisser gravement un enfant ou un adulte et de subir de sérieux dommages. N'utilise ce genre de support que s'ils sont commandés par le fabricant ou vendus avec l'appareil. Tout montage de l'appareil doit suivre les instructions du fabricant et utiliser les accessoires qu'il recommate.
7. Montage sur un mur ou un plafond. Avant de monter l'appareil contre un mur ou à un plafond, lisez attentivement les recommendations du fabricant.
8. Ventilation. Les fentes et les ouvertures pratiquées dans l'appareil sont destinées à assurer la ventilation, à garantir un fonctionnement fiable et à le protégger contre une surchauffe évientuelle. Elles ne doivent être ni bloquées, ni recouvertes. Veuillez à ne pas les obstruer en plaçant l'appareil sur un lit, un canapé, un tapis ou toute surface similaire. Avant d'encastrer l'appareil dans une bibliothèque ou une étagère vérifie la présence d'un bon système de ventilation et suivez bien les instructions du fabricant.
9. Chaleur. Éloignez l'appareil des sources de chaleur telles que les radiateurs, les bouches d'air chaud, les cuisinières, ou de tout apparéil produitant de la chaleur. S'il se trouve pres d'un amplificateur, vérifie les contre-indications éventuelles auprès du fabricant.
10. Sources d'énergie. Cet apparéil ne doit fonctionner qu'à partir du type de source d'énergie mentionné sur l'étiquette. Si vous n'êtes pas certain de la tension électrique de votre maison, consultez votre revendeur ou le fournisseur local d'électricité. Pour les apparéils fonctionnant à piles ou à partir d'une autre source d'énergie, suivez les instructions de fonctionnement.
11. Protection des cordons d'alimentation. Veillez à ce que l'on ne puisse pas marcher sur les cordons d'alimentation ou qu'ils ne soient pas coincés sous ou derrière des objets. Faites particulièrement attention au niveau des fiches, des prises multiples et à la sortie de l'appareil.
12. Nettoyage. Débranchez l'appareil de la prise murale avant de le nettoyer. N'utilise pas de nettoyant liquide ou aérosol. Servez-vous d'un chiffon humide.
13. Période d'inutilisation. Débranchez le cordon d'alimentation de l'appareil si vous ne l'utilise pas pendant de longues périodes.
14. Foudre. Pour une protection accrue de l'appareil lors d'un orage ou lorsqu'il reste sans surveillance et inutilisé pendant de longues périodes, enlevez la fiche de la prise murale et débranchez l'antenne ou le cable. L'appareil sera ainsi protégé des risques d'endommagement provoqués par la foudre ou une surtension du secteur.
15. L'appareil ne doit pas etre exposé au ruisselement ou aux éclaboussures et aucun objet rempli de liquide, tel qu'un vase, ne doit etre place sur l'appareil.

16. Pour déconnecter totalement cet apparéil du secteur, débranchez la fiche du cordon d'alimentation de la prise murale.

17. La fiche du cordon d'alimentation doit rester facilement accessible

18. Les piles ne doivent pas etre exposées à une chaleur excessive comme les rayons du soleil, un feu ou similaire.

Déclaration RELATIVE AUX INTERFÉRENCES DE LA COMMISSION FÉDÉRALE DES COMMUNICATIONS

Cet équipement a ete teste et respecte les limites d'un apparieil numerie de classe B, conformement à la partie 15 du reglement FCC. Ces limites sont conques pour fournir une protection raisonnable contre les interferences nocives dans une installation residentielle.

Cet équipement génére, utilise et peut diffuser des fréquences radio et, dans le cas d'une installation et d'une utilisation non conformes aux instructions, il peut provoquer des interférences nocives avec les communications radio. Cependant, il n'existe aucune garantie qu'aucune interférence ne se produit dans une installation particulière. Si cet équipement provoque des interférences nocives avec un récepteur radio ou un téléviseur, ce qui peut être détecté enuttant sous et hors tension l'équipement, l'utilisateur peut essayer d'éliminer les interférences en appliquant l'une des procédures suivantes:

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre l'équipement et le récepteur.
• Brancher l'équipement sur une prise appartenant à un circuit différent de celui auquel est branché le récepteur.
• Consulter un distributeur ou un technician radio/télévision qualifié pour obtenir de l'aide.

Avertissement FCC : pour garantir une conformité permanente, tout changement ou modification non expressément approuvé par la partie responsable de la conformité peut annuler le droit de l'utilisateur à utiliser cet équipement. (Exemple - utiliser uniquement des cables d'interface blindés pour le raccordement à un ordinateur ou un périphérique.)

Déclaration d'exposition aux radiations de la FCC

Cet équipement respecte les limites d'exposition aux radiations de la FCC, définies pour un environnement non controlé.
Cet équipement doit être installé et utilisé avec une distance minimale de 20 centimètres entre le radiateur et votre corps.

Cet appeareil respecte la partie 15 du règlement FCC. Son utilisation est soumise aux deux conditions suivantes :

(1) cet apparéil peut ne pas provoquer d'interférence nocive et
(2) cet apparéil doit accepter toute interférence reçue, y compris les interférences qui peuvent provoquer un fonctionnement non désiré.

L'éclair fléché à centre d'un triangle équilaté prévient l'utilisateur de la présence de courants élèves dans l'appareil, pouvant constituer un risque d'électrocution en cas de mise en contact avec les composants internes.

Le point d'exclamation au centre d'un triangle équilateral prévent l'utilisation de la présence d'instructions importantes dans le mode d'emploi concernant la mise en œuvre et l'intérêt des l'appliérés.

AVERTISSEMENT: Pour réduire le risque d'incendie ou de chocolélectrique, n'expose pas cet apparéil à la pluie ou à l'humidité.

MERCI D'AVOIR CHOISI UN DISPOSITIF JBL

Depuis plus de 60 ans, JBL est impliquée dans chaque aspect de l'enregistrement et de la reproduction de musiques et de films, des spectacles en direct aux enregistrents qui passent chez vous, dans votre voiture ou à votre bureau. Prenez le temps d'enregistre�ur une équipement sur notre site Web à l'adresse www.jbl.com

Vous serez ainsi tenu(e) au courant de nos dernières nouvelles et avances technologiques, et cela nous aidera a mieux répondre à l'atte de notre clientèle pour élaborer des produits correspondant à vos besoin et à vos souhaits.

Nous sommes convaïncus que le système JBL que vous venez de désir vous apportera tout le plaisir que vous en attendez - et que lorsque vous envisagerez d'acheter d'autres apparèils audio pour chez vous, votre voiture ou votre bureau.

Le JBL On Air™ WEM-1 est un système avancé d'enceintes sans-fil qui vous permet de profiter de votre musique favorite dans d'autres pieces, ou d'ajouter des enceintes surround à votre système de cinema à domicile, sans avoir besoin de faire courir des fil jusqu'au fond de la piece. Pour garantir des performances sans problème, veillez dire attentivement l'intégrality de ces instructions, avant de raccorder ou d'utiliser le système.

13/14

Pb

Instructions pour les utilisateurs sur l'enlèvement et la mise au rebut des piles utilisées.

\section*{CharACTERISTiques des types de piles.}

Ces symboles (reportez-vous ci-dessus), lorsqu'ils apparaissent sur un dispositif, un emballage ou sur une fiche de renseignements distincte, ou sur un guide d'utilisation, significant que le dispositif lui-même, ainsi que les piles inclues ou incorporeées au dispositif, ne devraient jamais été mis au rebut avec d'autres ordures menagères. Ils devraient être aménés à un point approprié de collecte des déchets, où le traitement, le recyclage et la récapération appropriés ont lieu, conformément à la législation nationale ou locale, ou aux Directives européennes 2002/96/EC et 2006/66/EC.

La bonne manutention des dispositifs et des piles qui doivent être mis au rebut aide à economiser les ressources, et à prévenir les évientuels effets négatifs sur l'environnement et/ou sur la santé humaine.

Les piles inclues dans votre dispositif peuvent être l'alcalin, le carbone zinc/le mangané ou le lithium (pile type bouton); tous devraient être mis au rebut comme spécifique ci-dessus.

Pour enlever les piles de votre apparéil ou télécommande, inversez la procédure précrite dans le guide d'utilisation pour insérer les piles.

Pour les dispositifs ayant une pile intégrée qui fonctionne pendant la durée de vie du dispositif, il serait impossible à l'utilisateur de l'enlever. Dans ce cas, les centres de recyclage ou de récapération devraient procéder au démantèlement du dispositif et à l'enlèvement de la pile.

Si pour une quelconque raison, il devient indispensable de remplacer une pile incorporee, ceci doit etre fait par le personnel competent dans une station technique agreee.

DéBALLAGE DU SYSTÉME

Procedez au déballage avec précaution. Si vous suspectez que l'équipement a subi unquelconque dommage au cours de son transport,contactez immédiatement votre revendeur ou la société de livraison.Gardez le carton et autres matériaux d'emballage dans un endroit sur où vous pourrez facilement les retrouver.Ouvrez le carton et vérifie le contenu:

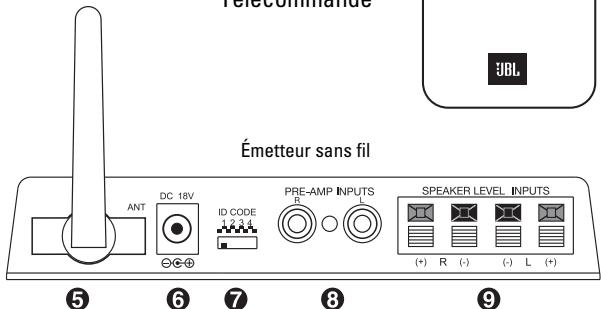

Inclus

1 x Guide d'utilisation
1 x Feuille de garantie des Etats-Unis

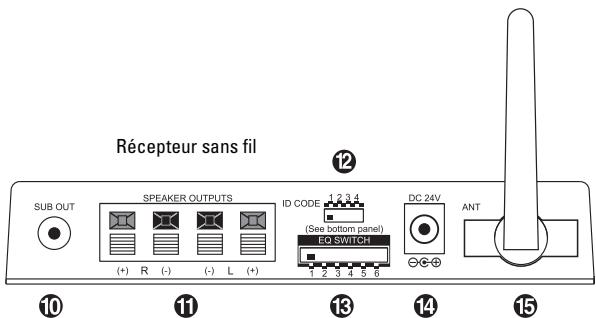

1 x Module récepteur/amplificateur

1 x Alimentation pour récepteur/amplificateur
1 x Cordon d'alimentation en courant alternatif de 120V pour alimentation récepteur/amplificateur
1 x Cordon d'alimentation en courant alternatif de 230V pour alimentation récepteur/amplificateur - fiche Schuko
1 x Cordon d'alimentation en courant alternatif de 230V pour alimentation récepteur/amplificateur - fiche RU
1 x Telecommande portative
2 x Supports muraux au mur pour récepteur

1 x Piédestal - à fixer au côte gauche du récepteur si le récepteur doit être utilisé verticalément

1xModuleemetter

1 x Alimentation pour émetteur
1 x Cordon d'alimentation en courant alternatif de 120V pour alimentation émetteur
1 x Cordon d'alimentation en courant alternatif de 230V pour alimentation émetteur - Fiche Schuko
1 x Cordon d'alimentation en courant alternatively de 230V pour alimentation émetteur - Fiche RU
1 × 6^ (1,8m) Câble stéreo audio, RCA-RCA
1 x Support mural pour émetteur
2 x Vis à métaux M3 X 4 à tête cylindrique pour fixer le support mural à l'émetteur

4 x Supports petits, ronds, autoadhésifs - à fixer sur le panneau du côte gauche de l'émetteur si l'émetteur doit être utilisé verticalément.

Télécommande

CONNEXIONS

ATTENTION: l'impédance minimale que ce système peut supporter est de 4 Ohms. Utiliser le système avec une impédance plus BASSE peut endomager l'appareil et annulera votre garantie

Remarques : pour des raisons de simplification, nous avons utilisé dans ce manuel le terme « source » lors de la description des connexions et de son'utilisation. Ce terme s'applique à tout apparéil source, tel qu'un récepteur A/V, un composant audio, un ordinateur ou un lecteur de musique portable.

Le JBL On Air peut être raccordé à votre source de différentes façon. Tout d'abord, déterminez l'utilisation souhaïée du JBL On Air Control 2.4G AW ; puis, suivez les instructions d'installation correspondantes.

Les sources audio qui peuvent être utilisées dans cette application peuvent être un réCEPTeur A/V ou un réCEPTeur audio, un lecteur audio portable, ou un ordinateur comportant une carte son. Dés顷mez d'abord si vous source contient des sorties préamplificateurs de type RCA pour les canaux avant/principal ou uniquement les sorties du fil de l'haut-parleur. Sur un A/V ou un réCEPTeur audio, les sorties préamplificateurs sont généralement indiquées par des prises de type RCA à l'arrêté du réCEPTeur labellisé comme "pre-out" "sortie-pre" (SVP referez-vous au guide d'utilisation de votre apparéil pour confirmer s'il comprend des sorties préamplificateurs). Si votre dispositif comprend ces sorties de type RCA, suivez les étapes dans l'option de connexion A.

Si vous disposifit compte unquiemment des sorties du cable de l' Haut-parleur, suivez les etapes dans I'option de connexion B. Si vous recepteur ne compte aucun type de sorties pour les canaux avant/principal, il ne peut pas etre utilise avec le WEM-1.

Option de connexion A

Connector en utilisant les sorties préamplificateurs sur votre dispositif:

REMARQUE: Assurez-vous que l'alimentation est coupée sur tous les composants.

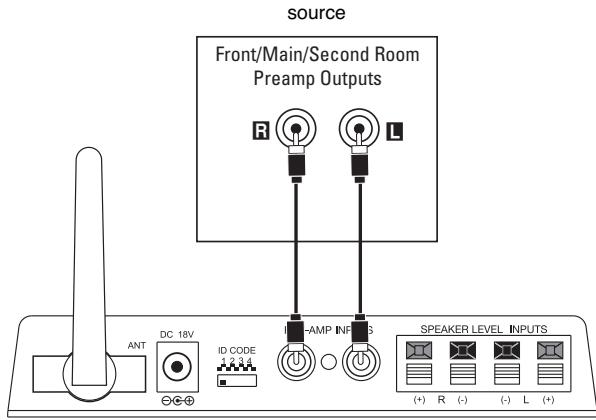

Etape 1. Connectez le cable d'interconnexion (inclus) aux sorties préamplificateurs avant/principal gauches et droites sorties zone 2 ou sorties REC, et les entrées sur le module de l'émetteur, comme illustré sur le schéma 1.

Scheme 1.

Etape 2.

Placez le module du récepteur à l'endetroit désiré dans votre maison après une sortie du C.A., puisqu'il doit être branché au mur.

Etape 3.

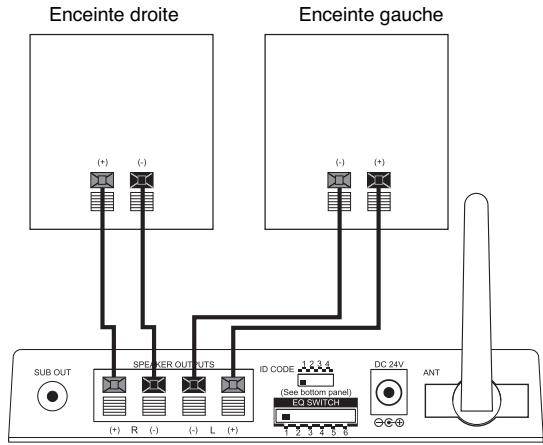

Connectez le cable du haut parleur (non inclus) aux bornes de poussée sur le module du récepteur et aux connecteurs sur vos haut-parleurs, comme illustré sur le schéma 2. Veuillez notes que le cable du haut-parleur comporte certaines formes d'un indicateur de polarité pour aider à désigner ses deux conducteurs. Utilisez cet indicateur de polarité pour vous assurez que vous connectez la borne positive (+) sur un haut-

parleur (+) à la borne positive (+) sur l'autre, et la négative (-) à la négative (-).

Scheme 2.

Étape 4.

Brancher le module de l'émetteur et le module du récepteur aux prises murales, en utilisant le bloc d'alimentation et le cordon d'alimentation approprié. Assurez-vous que les antennes ⑤ ⑤ sont déployées vers le haut.

Etape 5.

Assurez-vous que le paramètre du code d'identification sur l'émetteur 7 est réglé sur le même paramètre que celui présent sur le récepteur 12. Reportez-vous à la page 5 pour plus d'informations sur les codes d'identification. Au besoin, configurerer votre récepteur pour activer les sorties du niveau du préamplificateur pour les canaux principal/avant (consultez le guide d'utilisation de votre dispositif pour des instructions spécifiques).

Lorsqu'il est branché convenablement, le DEL à l'avant du récepteur devrait être rouge lorsqu'il est branché pour la première fois. Lorsqu'une touche de la télécommande est appuyée, le DEL devrait clignoter vert jusqu'à ce que l'émetteur et le récepteur soient "en phase". Ensuite, il s'allumera également en vert intense. Ce DEL s'allumera en orange si l'entrée locale sur le récepteur est sélectionnée (reportez-vous à la page 5 sous "entree locale" pour plus de détails).

Option de connexion B

Connector en utilisant les sorties du niveau du haut parleur à partir de votre récepteur:

REMARQUE: Assurez-vous que le courant est coupé sur tous les composants

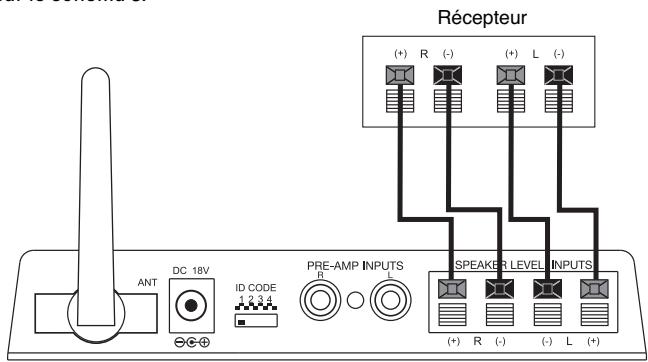

Étape 1.

Connectez le cable du haut-parleur aux sorties de l' Haut-parleur du récepteur et aux entrées sur le module ⑨ de l'émetteur, comme illustré sur le schéma 3.

Scheme 3.

Étape 2.
Placez le module du récepteur à l'endroit désiré dans votre maison pres d'une sortie du courant alternatif, puisqu'il doit être branché au mur.

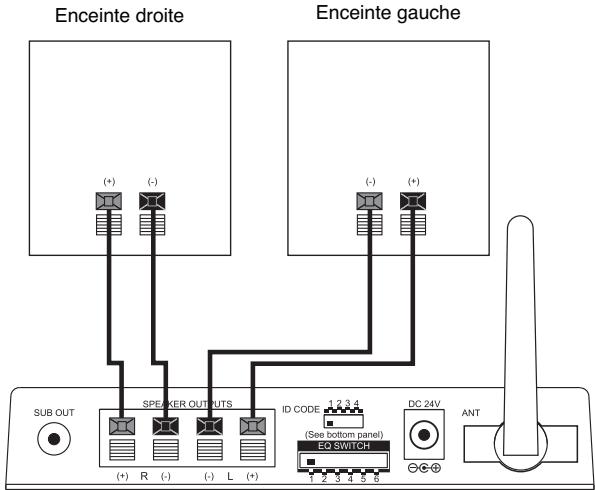

Étape 3. Connectez le cable du haut parleur aux bornes de poussée sur le module du récepteur et aux bornes à l'arrière de vos haut-parleurs, comme illustré sur le schéma 4. Veuillez notes que le cable du haut parleur comporte un indicateur de polarité pour aider à désigner ses deux conducteurs. Utilisez cet indicateur de polarité pour vous assurez que vous étés entrain de connecter la borne positive (+) sur un haut-parleur à la borne positive (+) sur l'autre, et le négatif (-) au négatif (-).

Scheme 4.

Étape 4. Brancher le module de l'émetteur et le module du récepteur aux prises murales, en utilisant les blocs d'alimentations et les cordons d'alimentation appropriés. Assurez-vous que les antennes sont déployées vers le haut.

Assurez-vous que le paramètre du code d'identification sur l'émetteur est régèle au même paramètre que celui lui désient sur le récepteur. Reportez-vous à la partie "Codes d'identification" pour de plus amples informations sur les codes d'identification. Lorsqu'il est connecté convenablement, le DEL à l'avant du récepteur devrait être rouge lorsqu'il est branché pour la première fois. Lorsqu'une touche de la télécommande est appuyée, le DEL devrait clignoter vert jusqu'à ce que l'émetteur et le récepteur soient "en phases." Il s'allumera ensuite en vert intense.

Ce DEL s'allumera en orange si l'entrée locale sur le récepteur est sélectionnée (reportez-vous à la partie "Entrée locale" pour plus de détails).

Réglage du volume

En fonction du type de connexion et de la source particulière utilisée, le réglage de volume sur votre récepteur peut affecter le niveau sonore de votre WEM-1. Pour vérifier si la sortie en provenance de votre source est liée au volume, réglez le niveau de volume sur le récepteur à moitié. Mettez sous tension l'enceinte active et le transmetteur WEM-1. Une fois que la diode inférieure de l'enceinte active reste allumée en vert, indiquant que le verrouillage de la fréquence radio RF a été réalisé, vérifie que l'enceinte active diffuse les sons. Puis augmentez et diminuez le niveau de volume sur votre récepteur et observer se qui cela affecte la sortie de votre enceinte active. Si ce n'est pas le cas, la commande de volume de votre source peut être définie sur n'importe celle position, puisque cela n'afecte pas le WEM-1. Si la modification du réglage de volume sur votre source affecte la sortie du WEM-1, vous devrez toujours conserver le niveau de volume de la source régle à moitié pour les récepteurs audio ou les récepteurs A/V, aux trois quarts pour l'ordinateur et au maximum pour un appeareil audio portable. À partir de là, vous utiliserez la télécommande incluse avec le système d'enceintes sans-fil JBL On Air WEM-1 pour régler le volume ② et ③.

Lors de l'utilisation du WEM- 1 pour actionner les enceintes d'ambiance dans un système de cinema à domicile :

Dans cette application, le niveau de sortie de vos enceintes actives WEM-1 ne dépendra pas seulement du réglage de volume de votre source A/V, mais il devra aussi être correctement régle après l'installation et avant utilisation, afin de pouvoir fonctionner en accord avec les autres enceintes de votre système surround multicanal. Pour régler le niveau de sortie, mettez sous tension votre source A/V, réglez la commande de volume de votre source A/V sur le premier tiers, puis activez la tonalité de test pour le réglage du niveau d'enceinte. Assurez-vous que les enceintes et le transmetteur WEM-1 sont sous tension, que les deux enceintes sont raccordées et que la fréquence radio RF est verrouillée (c'est-à-dire que la diode inférieure resté allumée en vert). À l'aide de la télécommande WEM-1 et ③, réglez le niveau de volume du WEM-1 jusqu'à ce que son niveau de sortie soit équilibré par rapport au reste des enceintes de votre système surround. À partir de là, n'utilise plus la télécommande Control 2.4G AW pour les réglages de volume. Vous augmenterez et diminuerez le niveau de sortie de l'ensemble du système surround à l'aide de la commande de volume de la source A/V. Veuillez notesque le Control 2.4G AW conserveira le réglage de volume lorsqu'il se met en voille, par conséquent il n'est pas nécessaire de définir le réglage du volume à chaque mise sous tension du système.

Entree locale

Le système d'enceintes sans-fil JBL On Air WEM-1 dispose aussi d'une entrée locale 9, située à l'arrière de l'enceinte active. Cette entrée vous permet de brancher un lecteur audio portable directement sur l'enceinte, à votre convenance. Par exemple, vous pouvez avoir raccordé le système à votre récepteur comme déscrit dans l'Application 2, et être en train d'écouter une station FM locale, puis decide der brancher votre lecteur de musique portable sur l'entrée locale et de basculer entre les deux différentes sources.

Pour raccorder un lecteur audio portabla à l'enceinte active, branchez simplement la sortie préamplifiée, la sortie ligne ou la sortie casque à l'entrée ligne 9 située à l'arrière de l'enceinte active, à l'aide d'un cable prise mini jack 3,5 mm (1/8") - prise mini jack 3,5 mm (1/8") (non fourni).

Pour basculer entre les deux sources, appuyez sur la touche d'entrée 4 de la télécommande.

ID Code

Dans l'eventualité où vous rencontres des interférences lors de l'utilisation du système, ou si vous avez plus d'un ensemble de transmetteurs WEM-1 et de récepteurs en fonctionnement, vous pouvez modifier le canal d'utilisation du système. Sur le module de transmission et l'enceinte active se trouve un selecteur « Code ID » à quatre positions. Réglez simplement le selecteur sur l'une des autres positions. Le transmetteur et l'enceinte active doivent être définis sur la même position, pour que le système fonctionne correctement. Vous pouvez aussi installer un maximum de deux paires d'enceintes sur le même transmetteur, en réglient le selecteur sur le même canal pour le transmetteur et les deux enceintes actives. Veuillez notes que les deux enceintes actives doivent être au moins à 10 mètres l'une de l'autre, sinon la réception et la plage de fonctionnement de l'une ou des deux risquent de se dégrader.

Commutateur EQ

Le WEM-1 propose un besoin des emplacements du EQ à utiliser avec les haut-parleurs JBL sélectionnés. Ce circuit optimise le rendement du système lorsqu'il est connecté aux haut-parleurs indiqués. Si vous haut-parleur spécifique n'est pas cité ci-dessous, réglez simplement le commutateur EQ 13 à l'emplacement 1.

Emplacement EQ Modèle haut-parleur

1	Aucun EQ; utilisez avec tout haut-parleur non listedé ci-dessous
2	JBL CSB5
3	JBL CST55
4	JBL CS600 satellites
5	JBL CS400 satellites
6	JBL Control NOW™ JBL Control® Monitor

Allumage automatique/Veille

Les enceintes JBL WEM-1 se mettront automatique en veille quand elles n'auront pas détectées de signal du système après approximativement 10 minutes. Les JBL WEM-1 se mettront en marche instantannément quand le signal est détecté. Quand Mute est enchenuché, l'arrêt automatique est désactivé.

Couleur DEL	Module émetteur	Module récepteur
Vert	Les modules de l'émetteur et du récepteur communiquent (verrou RF)	Les modules de l'émetteur et du récepteur communiquent (verrou RF)
Clignotant le vert (Lentement)	L'émetteur et le récepteur ne communiquent pas (pas de verrou RF))	L'émetteur et le récepteur ne communiquent pas (pas de verrou RF))
Clignotant le vert (Rapidement)	Sans objet	Receiving IR command from remote control*
Rouge	Stand-by (aucun signal n'était reçu)	Stand-by (aucun signal n'était reçu)
Orange	Sans objet	L'entrée locale est sélectionnée
Clignotant orange (lentement)	Sans objet	Système assourdi
Clignotant orange (Rapidement)	Sans objet	Recevant la commande IR de la télécommande*

• Le clignotement s'arrête lorsque le dispositif atteint le réglage minimal ou maximal du volume

Sortie subwoofer

Le système d'enceintes sans-fil JBL On Air WEM-1 dispose aussi d'une sortie subwoofer ⑩, située à l'arrière de l'enceinte active. Cette sortie vous permet d'envoyer lessons BASSE FREQUENCY à un subwoofer alimenté indépendant. Un subwoofer alimenté fournira une réponse de graves plus profonde qu'avez les enceintes seules. Pour raccorder un subwoofer alimenté à l'enceinte active, branchez simplement la sortie subwoofer ⑩ de l'enceinte active à l'entrée ligne à l'arrête du subwoofer alimenté, à l'aide d'un cable prise mini jack 3,5 mm (1/8") - double RCA (non fourni*). Veuillez notes que cette sortie est à large bande, sans filtrne ni passée-bas. Assurez-vous que votre subwoofer alimenté dispose d'un réseau de séparation passée-bas et que cette séparation est bien sélectionnée. N'utilise pas l'entrée LFE sur un subwoofer alimenté, car elle n'est pas filtrée et vous entendrez énormément de haute fréquences indésirables à travers votre subwoofer.

• Un seul cable stéreo mini jack – double RCA est fourni avec le système. Si vous suivez l'Application 2, Connexion option B, vous devrez acheter ce cable.

Un mot sur les produits sans-fil

Le système d'enceintes sans-fil JBL On Air WEM-1 utilise des émetteurs-recepteurs sans-fil avances, fonctionnant sur la bande de fréquence 2,4 GHz. C'est la même fréquence qui est utilisée pour les réseaux sans-fil domestiques et les téléphones sans-fil de grande qualité. Elle permet aussi la transmission sans-fil du son haute performance à large spectre vers des endroits éloignés.
Comme tous les dispositifs sans-fil, la plage de fonctionnement du système d'enceintes sans-fil JBL On Air WEM-1 peut changer en fonction de variables comme les méthodes de construction duBATIMENT, les conditions atmosphériques et d'autres sources d'interférence. Veuillez consulter votre détaillant ou distributeur JBL, pour en savoir plus ou obtenir de l'aide, ou bien consuldez www.jbl.com

Fixation murale

Des fixations murales réglibles sont inclues pour les deux enceintes et le module de transmission. Les fixations inclues sont uniquement destinées à un montage mural. Elles ne peuvent pas été utilisées pour un montage au plafond. Le montage au plafond des enceintes et/ou du transmetteur WEM-1 n'est pas recommandé, compte-tenu des fixations utilisées.

Mise en garde: fixation au mur du module de l'émetteur

AVERTISSEMENT

Le client est responsable du choix approprié et de l'utilisation des pieces de montage (disponible dans les quincailleries), pour fixer convenabilitément et en toute sécurité le module au mur.

Étape 1.

Insérez les deux vis à métaux M3 X 4 à travers le support mural et à l'arrière du module de l'émetteur, tel que illustré dans le schéma 5.

Schema 5.

Étape 2.

Fixer le module de l'émetteur avec le support mural au mur, à l'aide de deux vis appropriées (et le dispositif d'ancrage au mur, si nécessaire).

Fixation au mur du module du récepteur

AVERTISSEMENT:

Le client est responsable du choix approprié et de l'utilisation des pieces de montage (disponible dans les quincailleries), pour fixer convenablement et en toute sécurité le module au mur.

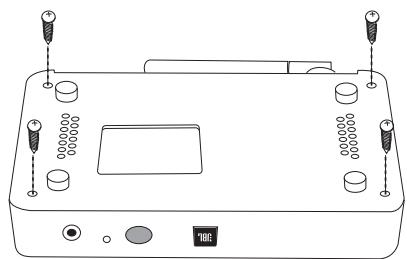

Étape 1.

Faire tourner le module du récepteur et enlever toutes les quatre vis d'angle, comme illustré dans le schéma 6.

Scheme 6.

Étape 2.

Fixez le support mural au côte gauche et droit, comme illustré sur le schéma 7

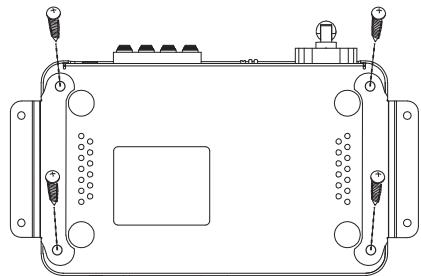

Étape 3.

Fixez de nouveau les quatre vis enlevées à l' étape 1 à travers les supports dans le module du récepteur, comme illustré sur le schéma 7.

Scheme 7.

Étape 4.

Fixez le recepteur sur le mur (sec et lisse) avec les attaches murales en utilisant les 4 vis de 3mm , 15mm de long et les points d'ancrage.

Monter verticalément le support du module du récepteur

Étape 1.

Enlever les vis d'angle situées sur le côte gauche du module du récepteur lorsqu'elles sont visualisées à partir du fond, regardant vers l'avant, comme illustré sur le schéma 8.

Scheme 8.

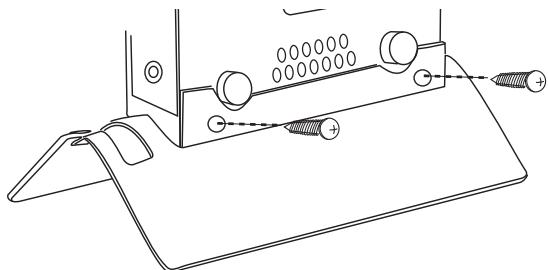

Étape 2.

Poser le module du récepteur au dessus du support et fixer de nouveau les deux vis qui ont été enlevées à l'objet 1 à travers les trous dans le support au fond du module du récepteur, comme illustré sur le schéma 9.

Scheme 9.

Étape 3.

Faire pivoter le logo 90^ du JBL en le tirant légèrement et en le tournant.

Monter verticalément le module de l'émetteur

Step 1.

Fixer les quatre supports en caoutchouc autoadhésif inclus dans les recoins du côte du module de l'émetteur.

Étape 2.

Tourner le logo du JBL à une positionABOUT.

Remplacement des piles de la télécommande

ATTENTION:

Quand la pile au lithium est replacée dans la télécommande, soyez sure que la nouvelle pile soit insérée avec la bonne polarité. Insérez la batterie de telle sorte que la polarité positive (+) soit vers le haut sur le plateau.

Installation de la pile

poussez le petit loquet de la batterie

sortez le support de la batterie

Insérez la nouvelle pile avec le signe "+" su dessus et repousseze le plateau de la batterie dans la télécommande

ATTENTION: DANGER D'EXPLOSION SI LA BATTERIE EST INCORRECTEMENT REMPLACEE

REPLACER UNIQUEMENT AVEC LA MEME PILE OU UNE EQUIVALENTE (CR2032)

ATTENTION: N'EXPOSEZ PAS LES PILES A UNE SOURCE DE CHALEUR EXCESSIVE COMME LE SOLEIL, LE FEU...

Jettez les piles usagées selon la legislation en vigueur.

MAINTENANCE ET RÉPARATION

Les boîtiers des enceintes et du transmetteur peuvent être nettoyés avec un chiffon doux pour retarder les traces d'empreintes ou pour oter la poussière.

Vérifiez et nettoyez régulièrement toutes les connexions. La fréquence d'entretien dépend des métaux utilisés, des conditions atmosphériques et d'autres facteurs. Une fois par an est un minimum.

Si vous système avait besoin d'être réparé, contactez le revendeur local JBL ou visitez www.jbl.com pour savoir où se trouve le centre de services www.jbl.com le plus après chez vous.

SPECIFICATIONS

Bande passante: 20Hz - 20kHz

(+0dB, - 1dB)

Sortie amplificateur: 50 Watts par canal

Rapport signal-bruit: 80dBA

Plage d'exploitation: Jusqu'à 22m (70'), en fonction des conditions

Fréquence

d'exploitation RF: 2.4GHz

Alimentation: 100V - 240V AC, 50/60Hz

Consummation: 50W

Température ambiente: +5^ - +40^(+41^ - 104.5^)

Taux d'humidité: 5% - 85% (Pas de condensation)

Dimensions

Module de I'emetreur:

(HxWxD) 95mm (3-3/4") haut avec l'antenna déployée

Module du récepteur:

(HxWxD) 95mm (3-3/4") haut avec l'antenna déployée

Poids

Module de I'émetteur: 0.3 kg (0.6 lb)

Module du récepteur: 0.4kg (0.9 lb)

Toutes les fonctions, spécifications et appearances sont sujettes à modification sans préavis.

Je soussigné, Harman Consumer Group, Inc.

2, route de Tours 72500 Chateau du Loir France

déclare sur l'honneur que les produits décrits dans la presente notice d'utilisation sont conformes aux normes suivantes :

EN 55013:2001+A1:2003

EN 55020:2002+A1:2003

EN 61000-3-2:2000

EN 61000-3-3:1995+A1:2001

EN 60065:2002

JBL et Control Series sont des marques de fabrique de Harman International Industries, Incorporated, enregistrées aux États-Unis et/ou dans d'autres pays. Pro Sound Comes Home est une marque de fabrique de Harman International Industries, Incorporated.

UBL

PRO SOUND COMES HOME

2, route de Tours, 72500 Château du Loir, France
