MODE D'EMPLOI SCS 138 SUBWOOFER (220-240V) JBL

équilatéral prévient l'utilisateur de la présence de courants élevés dans l'appareil, pouvant constituer un risque d'électrocution en cas de mise en contact avec les composants internes.

Le point d’exclamation au centre d’un triangle équilatéral prévient l’utilisateur de la présence d’instructions importantes dans le mode d'emploi concernant la mise en

œuvre et l'entretien de l'appareil.

ATTENTION : POUR RÉDUIRE LES RISQUES D’ÉLECTROCUTION, N’EXPOSEZ PAS CET APPAREIL À LA PLUIE OU À L’HUMIDITÉ.

De manière générale

1. A la réception de l'équipement. Vérifier l'état du produit. Tout endommagement occasionné par le transport doit immédiatement être signalé au revendeur et/ou à la société en charge de la livraison. 2. Raccordements électriques. Tout branchement, débranchement ou remplacement des câbles d'alimentation, d'acheminement des signaux, ou autre, doit être précédé d'une mise hors tension des équipements concernés, afin de prévenir les décharges électriques dues aux impulsions transitoires. Les raccordements doivent être tenus hors de portée des enfants. Avant de déplacer l'appareil, vérifiez que tous les câbles d'interconnexion avec d'autres appareils ont été débranchés et que tout appareil alimenté relié à l'équipement est débranché du secteur. 3. Lisez les instructions. Les consignes de sécurité et les instructions d'emploi doivent être lues attentivement avant toute utilisation de l'appareil. 4. Conservez les instructions. Conservez consignes de sécurité et instructions d'emploi dans un lieu sûr pour pouvoir vous y référer ultérieurement. 5. Tenez compte des mises en garde. Observez les mises en garde que vous trouverez sur l’appareil ou dans le mode d'emploi. 6. Suivez les instructions. Suivez toutes les instructions relatives au fonctionnement et à l’utilisation de l’appareil. 7. Eau et humidité. Éloignez l’appareil des sources d’eau, ne le placez pas près d’une baignoire, d’un lavabo, d’un évier, d’un bac à linge, dans un sous-sol humide, près d’une piscine, etc. 8. Accessoires. Ne placez pas l’appareil sur un chariot, une console, un trépied, un support ou une table instable. En tombant, il risquerait de blesser gravement un enfant ou un adulte et de subir de sérieux dommages. N’utilisez ce genre de support que s’ils sont recommandés par le fabricant ou vendus avec l’appareil. Tout montage de l’appareil doit suivre les instructions du fabricant et utiliser les accessoires qu’il recommande. 9. Montage mural ou au plafond. Ne fixez l'appareil sur le mur ou au plafond que lorsque ce mode d'installation est explicitement recommandé et spécifié par le fabricant.

10. Nettoyage. Débranchez l'appareil de la prise murale avant de le nettoyer. N'utilisez pas de détergents ni d'aérosol. Servez-vous d'un chiffon humide.

11. Extensions. N'utilisez pas d'extensions non recommandées par le fabricant, sous peine de danger. 12. Pièces de rechange. Lorsque le remplacement d'une pièce est nécessaire, assurez-vous que le technicien qui effectue la réparation utilise les pièces spécifiées par le fabricant ou des pièces aux caractéristiques similaires aux pièces d'origine. Les remplacements non autorisés peuvent être à l'origine d'incendies, de chocs électriques ou d'autres dangers pour l'utilisateur. 13. Contrôle de sécurité. Suite à une intervention de maintenance ou à une réparation effectuée sur cet appareil, demandez à un technicien de procéder à des contrôles de sécurité pour vérifier son bon état de fonctionnement. 14. Pieds/Pointes. Au moment de poser ou de déplacer cet appareil, ne le traînez pas mais soulevez-le, pour éviter d’endommager le sol ou le plancher. Pensez également au fait que le caoutchouc/ plastique peut produire une réaction chimique ou tacher les surfaces en bois en l'absence de protection. 15. Garantie. La garantie qui couvre cet appareil devient caduque dans les cas suivants : a. Disparition ou modification du numéro de série apposé par le fabricant. b. Réparation et/ou modifications et/ou autres interventions/réglages effectués par une personne non qualifiée, de même que l'ajout d'extensions/accessoires non agréés par le fabricant/l'importateur. 16. Garantie. Les dommages suivants ne sont pas couverts par la garantie : a. Détérioration causée par une manipulation non conforme aux instructions du manuel de l'utilisateur. b. Détérioration des éléments mécaniques (têtes d'enregistrement/lecture, pièces en caoutchouc ou plastique, fusibles) ou détérioration imputable à une usure normale. c. Détérioration causée par une influence ou un agent extérieur. d. Détérioration causée par une utilisation dépassant les limites spécifiées pour l'appareil.

e. Détérioration causée par une surtension ou les intempéries (foudre). f. Détérioration causée par le feu, la fumée ou un liquide. g. Défaut connu de l'acheteur avant l'acte d'achat. h. Détérioration, due à un usage de type professionnel, d'équipements prévus pour une utilisation purement domestique

(location, restaurants, spectacles, annonces répétitives en boucle, etc.) 17. Spécifications. Toutes les caractéristiques et spécifications des équipements sont modifiables sans préavis. 18. Amplificateurs. L'amplificateur utilisé est prévu pour délivrer une puissance de sortie suffisante. 19. Sources d'alimentation. Cet équipement ne doit être alimenté que par une source de courant du type indiqué sur l'étiquette. Si vous ne connaissez pas le type d'alimentation électrique de votre habitation, contactez votre revendeur ou la compagnie d'électricité de votre région. Dans le cas d'équipements alimentés par piles ou par d'autres sources, lisez attentivement les instructions d'emploi. 20. Protection des cordons d'alimentation. Veillez à ce que l'on ne puisse pas marcher sur les cordons d'alimentation ou qu'ils ne puissent pas être coincés sous des meubles ou objets ou derrière ceux-ci. Faites particulièrement attention au niveau des fiches, des prises multiples et des sorties d'appareil. Pour prévenir tout risque de danger, n'utilisez que les cordons livrés avec les appareils. Si vous utilisez un cordon de rechange, véririfez qu'il a les mêmes spécifications. Les cordons prolongateurs ne sont pas conseillés avec cet appareil. Comme c'est le cas pour tous les appareils électriques, ne faites pas passer ces cordons sous des moquettes ou des tapis, et ne placez pas desus d'objets lourds ni de meubles. Un cordon d'alimentation détérioré doit être immédiatement remplacé, par un technicien qualifié, avec un cordon de mêmes spécifications. Au moment de le débrancher d'une prise murale, ne tirez jamais le cordon par le fil, mais par sa prise. 21. Périodes de non-utilisation. Débranchez le cordon d'alimentation de l'appareil si vous ne devez pas l'utiliser pendant un temps assez long.

22. Protection contre la foudre. Pour un surcroît de protection de cet appareil contre la foudre, ou lorsqu'il est laissé non utilisé pendant de longues périodes, débranchez-le de la prise murale et déconnectez l'antenne ou le câblage, afin de prévenir tout dommage imputable à la foudre ou aux surtensions.

23. Surcharge. Evitez de surcharger les prises murales, les rallonges ou les prises multiples, sous peine de provoquer un incendie ou une décharge électrique. 24. Dysfonctionnement nécessitant une réparation. Débranchez l'appareil de la prise murale et confiez la réparation à un technicien qualifié dans les cas suivants : a. Le cordon d'alimentation ou la prise est endommagé(e) b. Des objets ou du liquide ont pénétré dans l'appareil c. L'appareil a été soumis à la pluie ou des aspersions d'eau

d. L'appareil ne fonctionne pas correctement en dépit du respect des instructions de manipulation.

N'essayez de régler que les fonctions décrites par le mode d'emploi, car la manipulation intempestive d'autres commandes peut générer des pannes souvent plus graves et plus longues à réparer pour le technicien qualifié e. L'appareil est tombé, ou son cabinet est endommagé f. L'appareil ne semble pas fonctionner de manière optimale et montre des signes de faiblesse au niveau des performances. 25. Réparation. N'essayez pas de réparer l'appareil vous-même. En ouvrant ou en retirant les capots de protection, vous vous exposeriez à des tensions dangereuses ou à d'autres risques pour votre santé. Débranchez l'appareil de la source d'alimentation et contactez un professionnel qualifié.

26. Pénétration d'objet ou de liquide.

N'introduisez jamais d'objets dans les interstices et les orifices de cet appareil. Ils risqueraient d'entrer en contact avec des points de tension dangereux ou de provoquer un court-circuit qui pourrait être à l'origine d'un incendie ou d'une décharge électrique. Ne renversez jamais de liquide sur l'appareil. Ne l'exposez pas à des aspersions ou des écoulements de liquide, et ne posez jamais dessus des vases ou autres objets remplis de liquide. 27. Chaleur. Eloignez l'appareil des sources de chaleur telles que radiateurs, bouches d'air chaud, cuisinières, et autres appareils (amplis inclus) générateurs de chaleur. Evitez les installations dans les endroits exposés à des températures extrêmes ou aux rayons du soleil. Au moment de trouver un emplacement définitif, vérifiez que les conditions de ventilation appropriées sont respectées au voisinage de l'appareil (sur les côtés, dessus, dessous).

MERCI D’AVOIR CHOISI JBL Depuis plus de 50 ans, JBL est impliquée dans chaque aspect de l’enregistrement et de la reproduction de musiques et de films, des spectacles en direct aux enregistrements qui passent chez vous, dans votre

voiture ou à votre bureau.

Nous sommes convaincus que le système JBL que vous venez de choisir vous apportera tout le plaisir que vous en attendez – et que lorsque vous envisagerez d’acheter d’autres

appareils audio pour chez vous, votre voiture ou votre bureau, votre choix se portera à nouveau sur JBL.

PLACEMENT DU SUBWOOFER Subwoofer

Recherchez l’emplacement du subwoofer en le plaçant temporairement dans la zone d’écoute et en le déplaçant dans la pièce jusqu’à ce que la reproduction des graves soit optimale. Installez alors le subwoofer à cet endroit.

CONNEXIONS AVEC ENCEINTES Raccordements

Séparer et dénuder les extrémités du câble de l’enceinte comme illustré. Les enceintes et terminaux électroniques ont des

bornes correspondantes (+) et

(-). La plupart des fabricants d’enceintes et d’équipements électroniques, dont JBL, utilisent la couleur rouge pour désigner la borne (+) et la couleur noire pour désigner la borne (-). Le fil (+) du câble d’enceinte porte une rayure. Il est important de raccorder les deux enceintes de la même manière: (+) sur l’enceinte au (+) sur l’amplificateur et (-) sur l’enceinte au (-) sur l’amplifi-

cateur. Le branchement

”déphasé” entraîne un son médiocre, de faibles graves et une mauvaise qualité stéréo. Avec l’arrivée des systèmes d’ambiance acoustique à canaux multiples, le raccordement de toutes les enceintes dans le système avec la polarité correcte reste tout aussi important afin de préserver l’ambiance acoustique et d’assurer la directivité du programme.

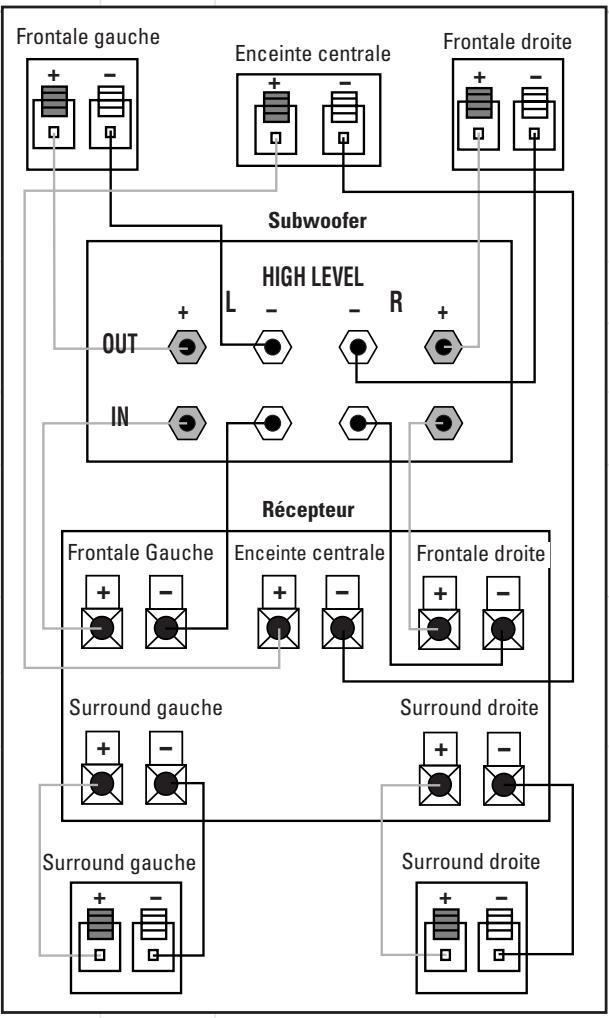

Raccorder les bornes gauche et droite sur le subwoofer qui portent la mention "High Level

Out" aux bornes correspondantes à l'arrière des enceintes avant gauche et droite. Raccorder les bornes des enceintes surround gauche, droite et enceinte centrale de l'ampli-tuner ou de l'amplificateur aux bornes correspondantes à l'arrière des enceintes surround gauche et droite et de l'enceinte centrale.

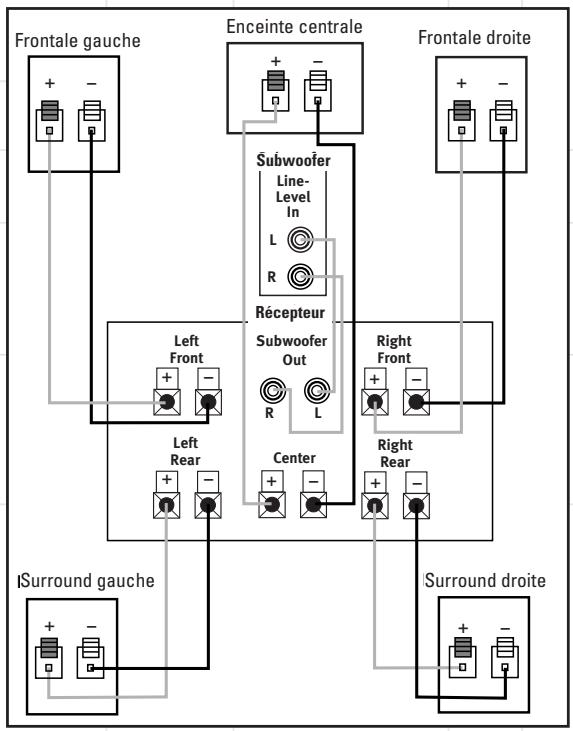

Left Front RCA unique du connecteur en Y doit être raccordée sur la sortie subwoofer du récepteur (ou de l'amplificateur), les deux autres fiches phono cables sont alors raccordées sur les entrées du caisson subwoofer.

R Raccorder chaque enceinte aux bornes correspondantes des enceintes sur le récepteur ou l’amplificateur.

S’assurer que le processeur

"surround" est configuré pour Utiliser cette méthode de ”subwoofer on”. Les enceintes raccordement pour les modes avant droite; avant gauche, ® "surround" Dolby Digital, DTS centrale et arrière doivent ou autres formats numériques. toutes être réglées en position Utiliser l'entrée ligne RCA marquée "LFE" pour le raccorde- ”Small”. ment du canal subwoofer sur la

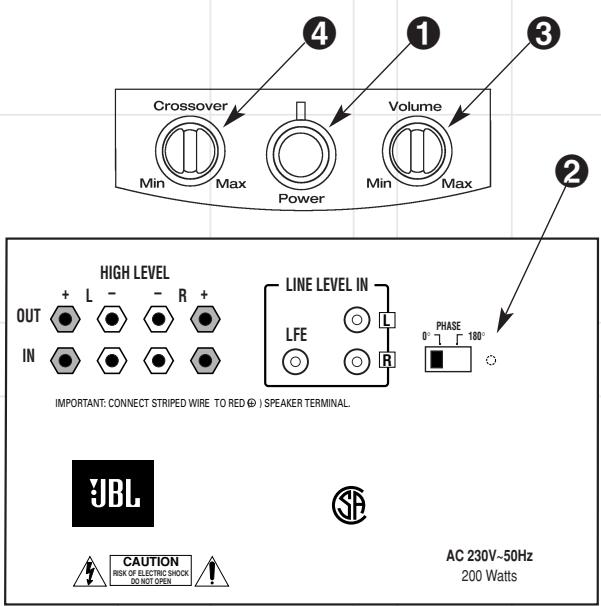

0º, le signal des basses est en phase avec les enceintes principales. En position 180º, le signal est en opposition de 180º, ou déphasé par rapport aux enceintes principales. Le réglage de phase dépend de plusieurs variables, telles que l'emplacement du subwoofer et la position d'écoute.

Régler ce commutateur de manière à optimiser la sortie des basses à la position d'écoute principale. Chaque système, installation et auditeur est différent(e). C'est un réglage subjectif. Le commutateur ajoute à la souplesse d'emploi en permettant d'ajuster le subwoofer pour des performances optimales dans un contexte spécifique sans avoir à déplacer les enceintes. Si la disposition de la pièce est modifiée ultérieurement et que les enceintes soient déplacées, réutiliser ce réglage et le laisser dans la position qui paraît la plus propice à des performances au top pour le subwoofer.

automatiquement. Si aucun signal audio n'est détecté pendant 20 minutes environ, il repasse automatiquement en mode d'attente. En prévision d'une période de non-utilisation prolongée du subwoofer, remettez l'interrupteur principal

(Power ¡) en position OFF.

DTS® est une marque déposée de Digital Theater Systems, Inc.

Déclaration de Conformité

Nous, JBL Europe A/S

2, route de Tours 72500 Château-du-Loir France certifions à nos risques et périls que le produit décrit dans ce manuel d’utilisation est conforme aux spécifications techniques: EN 60065:1998 EN 55013/A14:1999 EN 55020/A14:1999 EN 50081-1:1992 EN 50082-1:1992 Luc Emmanuel Godard JBL, Harman Consumer International France, 09/01
