MODE D'EMPLOI ES80 [ES80] JBL

Depuis plus de 60 ans, JBL Inc. fournit des équipements audio aux salles de concert, aux studios d’enregistrement et aux salles de cinéma du monde entier, et c’est devenu sans conteste la marque de choix des principaux artistes et ingénieurs du son pour l’enregistrement. Avec la série JBL ES, des technologies innovantes comme les tweeters à dôme laminé en titane, les guides d’onde Elliptical Oblate Spheroidal™ (EOS) et les transducteurs PolyPlas™ renforcés, sont à votre disposition. Profitez-en ! Pour une configuration 6 ou 7 canaux, placez les enceintes arrières derrière la position d'écoute, comme illustré aux Figures 2 et 3. NOTA : Un subwoofer amplifié ne peut qu'ajouter à la force d'impact et au réalisme des bandes son et des enregistrements audio. Consultez votre revendeur pour qu'il vous conseille sur les modèles de caissons de graves compatibles à votre système. JBL Subwoofer (optional) (facultatif)

Si vous suspectez que l'équipement a subi un quelconque dommage au cours de son transport, contactez immédiatement votre revendeur ou la société de livraison. Gardez le carton et autres matériaux d'emballage dans un endroit sûr où vous pourrez facilement les retrouver. Enceinte Left frontale Front gauche Channel Enceinte Right frontale Front droite Channel Enceinte centrale Center Channel EMPLACEMENT NE faites JAMAIS glisser l’enceinte pour la déplacer, car cela endommagerait les pointes, les pieds et/ou le caisson en bois lui-même. Soulevez toujours l’enceinte et portez-la jusqu’à son nouvel emplacement. ATTENTION : les enceintes colonne (tour) possèdent un centre de gravité en hauteur, par conséquent elles peuvent devenir instables et se renverser pendant des événements comme des tremblements de terre, ou si elles sont secouées, inclinées ou mal positionnées. Si cela vous inquiète, vous pouvez ancrer ces enceintes dans le mur derrière elles, en utilisant les mêmes procédures et les mêmes équipements que pour l’ancrage d’étagères ou de bibliothèques. Une installation correcte et la sélection des matériels appropriés sont de la responsabilité du client. Canapé Couch Enceinte Left Surround Surround gauche Channel Enceinte Left Rear arrière Channel gauche Enceinte Enceinte Center Rear centrale Channel arrière Rightarrière Rear Channel droite Enceinte Right Surround Surround droite Channel

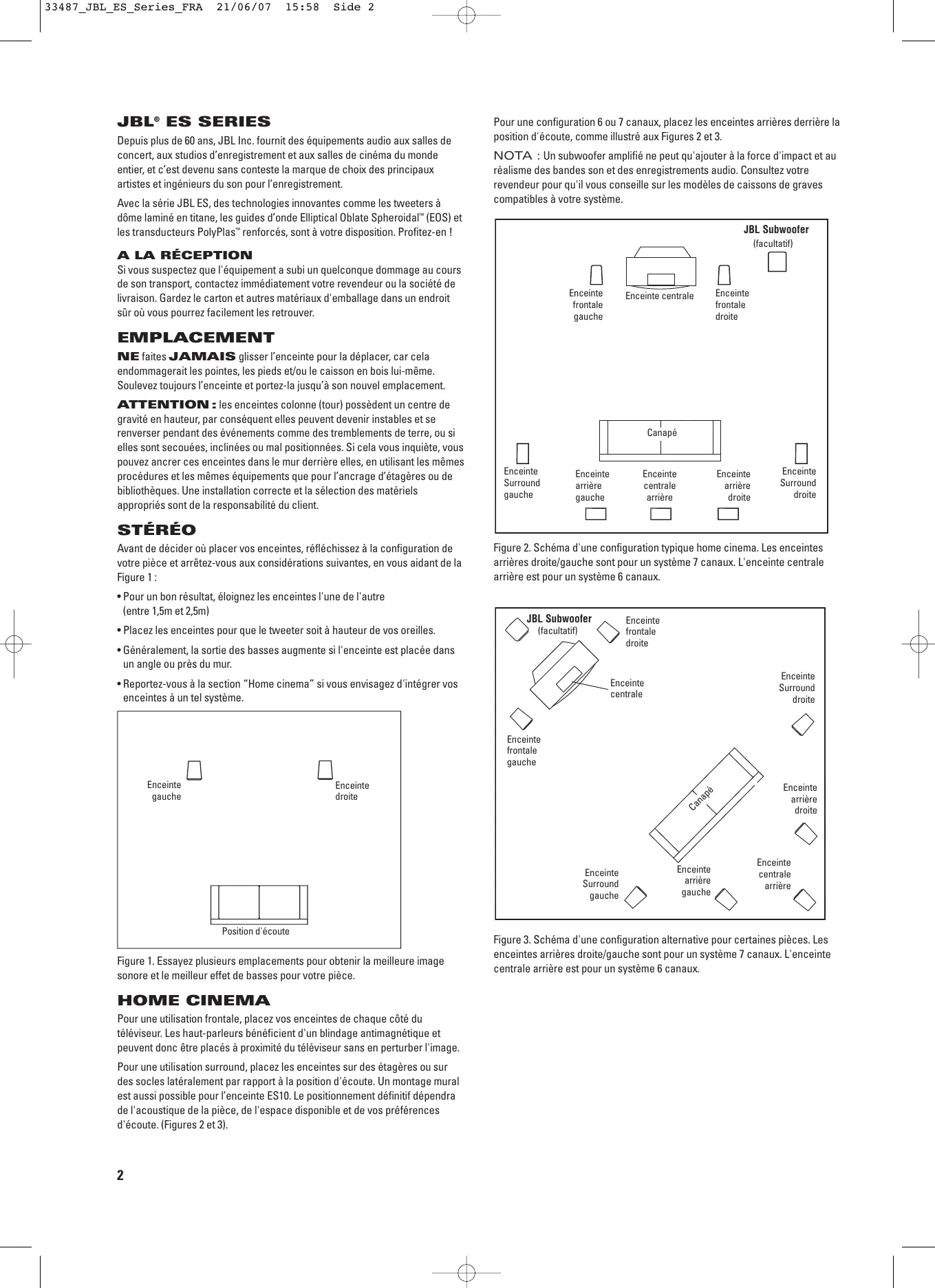

Avant de décider où placer vos enceintes, réfléchissez à la configuration de votre pièce et arrêtez-vous aux considérations suivantes, en vous aidant de la Figure 1 :

• Pour un bon résultat, éloignez les enceintes l'une de l'autre (entre 1,5m et 2,5m)
• Placez les enceintes pour que le tweeter soit à hauteur de vos oreilles. Figure 2. Schéma d'une configuration typique home cinema. Les enceintes arrières droite/gauche sont pour un système 7 canaux. L'enceinte centrale arrière est pour un système 6 canaux. JBL Subwoofer (facultatif) (optional) Enceinte Right frontale Front droite

• Généralement, la sortie des basses augmente si l'enceinte est placée dans un angle ou près du mur. Channel Enceinte Right Surround Surround droite Channel Enceinte Center centrale Channel

• Reportez-vous à la section “Home cinema” si vous envisagez d'intégrer vos enceintes à un tel système. Enceinte Left frontale Front gauche Channel Enceinte Left gauche Channel

Enceinte Right droite Channel Enceinte Left Surround Surround gauche Enceinte Leftarrière Rear Channel gauche Enceinte Rightarrière Rear droite Channel Enceinte centrale Center Rear arrière Channel Channel Position d'écoute Listening Position Figure 1. Essayez plusieurs emplacements pour obtenir la meilleure image sonore et le meilleur effet de basses pour votre pièce. HOME CINEMA Pour une utilisation frontale, placez vos enceintes de chaque côté du téléviseur. Les haut-parleurs bénéficient d'un blindage antimagnétique et peuvent donc être placés à proximité du téléviseur sans en perturber l'image. Pour une utilisation surround, placez les enceintes sur des étagères ou sur des socles latéralement par rapport à la position d'écoute. Un montage mural est aussi possible pour l’enceinte ES10. Le positionnement définitif dépendra de l'acoustique de la pièce, de l'espace disponible et de vos préférences d'écoute. (Figures 2 et 3).

Figure 3. Schéma d'une configuration alternative pour certaines pièces. Les enceintes arrières droite/gauche sont pour un système 7 canaux. L'enceinte centrale arrière est pour un système 6 canaux. 21/06/07 15:58 Side 3

INSTALLATION DES PIEDS

ES10, ES20, ES30 Les pieds caoutchoutés autocollants fournis peuvent être fixés aux quatre coins sous votre enceinte, pour protéger votre mobilier. Placeles pads hereici Placez pieds

INSTALLATION DES POINTES

DE PIED ES80, ES90, ES100 Quatre pointes métalliques sont fournies pour être utilisées avec les pieds externes si l’enceinte est placée sur un tapis, pour surélever l’enceinte du plancher et éviter l’humidité. Pour insérer les pointes, basculez doucement l’enceinte sur le côté (pas sur l’avant ou l’arrière) sur une surface douce, non abrasive. Chaque pointe se visse dans le filetage de chaque pied externe. Assurez-vous que les quatre pointes sont complètement vissées pour une stabilité correcte. Français 33487_JBL_ES_Series_FRA NE faites JAMAIS traîner l'enceinte sur la surface pour la déplacer, cela endommagerait les pointes, les pieds et/ou l'enceinte elle-même, mais toujours la soulever pour la poser à un autre endroit. MONTAGE MURAL

CHANGEMENT DES PIEDS

ES80, ES90, ES100 Les enceintes ES80, ES90 et ES100 bénéficient de pieds externes séduisants, installés en usine. Cependant, si vous souhaitez les remplacer par des pieds internes plus discrets (inclus), suivez les instructions ci-dessous.

1. Enlevez les quatre pieds du dessous de l’enceinte en dévissant les deux vis

de chaque pied. Conservez les vis pour un usage ultérieur. ES10 Un montage mural est possible pour l’enceinte ES10. Le client est responsable de la sélection et de l’utilisation correcte du matériel de montage (disponible dans les magasins d’équipement) pour garantir un montage mural correct et sûr de l’enceinte. CES PRODUITS NE SONT PAS CONÇUS POUR UN MONTAGE AU PLAFOND. 254mm (10") 3mm (1/8") Deux vis N°8 à tête hexagonale ou ronde doivent être utilisées par enceinte. La tête de vis doit être d’un diamètre compris entre 5/16 pouce (8 mm) et 1/4 pouce (6,3 mm), et la vis doit être d’une longueur d’au moins 2 pouces (50 mm). Lors de l’installation des vis dans le mur, utilisez toujours les chevilles d’ancrage appropriées. Fixez deux des quatre pieds caoutchoutés autocollants livrés avec l’enceinte à l’arrière du boîtier, dans les deux coins inférieurs afin de décoller le boîtier du mur. Sélectionnez un emplacement de montage mural correct. (Le plafond n’est pas un emplacement de montage correct.)

2. Fixez les pieds internes noirs dans les trous extérieurs (les plus proches de

l’avant de l’enceinte pour les pieds avant et les plus proches de l’arrière de l’enceinte pour les pieds arrières), ceux dans lesquels étaient fixés les anciens pieds, en utilisant les mêmes vis.

3. Serrez-les suffisamment à l’aide d’un tournevis cruciforme. N’utilisez pas

de tournevis électrique ou similaire. Percez deux trous, d’une taille appropriée pour les vis chevillées spécifiques ou les chevilles d’ancrage utilisées. Les trous doivent être écartés de 10 pouces (254 mm). Les trous doivent être percés à 3/4 pouce (19 mm) en dessous de l’endroit où vous souhaitez positionner le haut du boîtier. Utilisez un niveau à bulle pour vérifier que les trous sont à plat et que l’enceinte sera montée de niveau. Installez les deux vis dans des poteaux de cloison ou des chevilles, puis vissez-les jusqu’à ce que l’arrière de chaque vis soit à environ 1/8 pouce (3 mm) du mur. Installez l’enceinte en faisant glisser le caisson sur les vis de façon à insérer les têtes de vis dans la grande ouverture circulaire des deux trous de serrure. Une fois que les têtes de vis sont entrées dans les trous de serrure, le caisson doit descendre doucement dans les encoches à vis. Vérifiez que l’enceinte est fermement fixée sur les vis en la poussant vers le bas et vers l’avant.

4. Replacez les autres vis dans les trous intérieurs.

ATTENTION : Les enceintes colonne ont un centre de gravité vers le haut et peuvent basculer en cas de vibrations du sol ou de pose instable. Pour éviter tout risque de ce genre, il est possible de les arrimer au mur placé derrière, auquel cas il suffit d'utiliser la procédure indiquée et les accessoires habituels pour un accrochage mural. La correction de l'installation et du choix des accessoires est alors sous l'entière responsabilité de l'utilisateur.

IMPORTANT : Eteignez tous les appareils avant de procéder au raccordement des enceintes. Ampli-tuner / Amplificateur Utilisez des cordons de haute qualité. Une rainure ou autre forme de codage sur le fil correspond généralement à la polarité positive (+). Droite NOTA : Le cas échéant, demandez conseil à votre revendeur agréé JBL sur le choix des cordons et des options de branchement. Les enceintes sont dotées de borniers codés acceptant plusieurs types de connecteurs. Le mode de branchement le plus courant est illustré en Figure 4. Rouge = + Noir = –

1) Desserrez la borne

2) Insérez l'extrémité

dénudée ; resserrez la borne Pas de rainure = – Connectez chaque borne + de l'ampli-tuner à la borne + (rouge) de chaque enceinte, comme montré en Figure 5. Connectez les bornes – (noir) pareillement. Consultez les notices d'utilisation qui accompagnent les différents appareils pour confirmer la procédure de raccordements. Rainure = + Speaker Wire Figure 4. Ce shéma illustre comment brancher les fils dénudés sur les bornes. IMPORTANT : Ne pas inverser les polarités (+ en – ou – en +), sous peine d'obtenir une image sonore médiocre et une réponse anémiée dans les graves. Gauche Enceinte droite Enceinte gauche Figure 7.

Ampli-tuner/Amplificateur 1 Droite Gauche Droite Gauche Ampli-tuner/Amplificateur 2 Enceinte droite Enceinte gauche Figure 8.

BRANCHEMENT STANDARD Branchement Standard standard Connection (Vu d’un seul canal) Vérifiez la qualité de reproduction des enceintes en réglant initialement le volume du système sur un minimum, puis en l'augmentant progressivement. Utilisez votre plage audio ou vidéo favorite pour ce faire. NOTA : La reproduction sonore doit être équilibrée sur toute la largeur du spectre fréquentiel. Si ce n'est pas le cas, vérifiez les branchements ou demandez conseil à votre revendeur agréé JBL. Ampli-tuner (vue arrière) Enceinte (vue arrière) Un certain nombre de facteurs influencent la quantité de basses et la qualité de l'image stéréo reproduites : les dimensions, la forme de la pièce et les matériaux de construction utilisés, la position d'écoute par rapport aux enceintes et l'emplacement des enceintes dans la pièce. Figure 5. Schéma de raccordement montrant les polarités pour une enceinte de chaîne stéréo ou système Home cinema. Ecoutez vos morceaux favoris et notez le niveau de sortie des basses. S'il est trop élevé, éloignez les enceintes des murs. Faites l'inverse pour obtenir plus de basses. BI-CÂBLAGE

ENTRETIEN DE VOS ENCEINTES

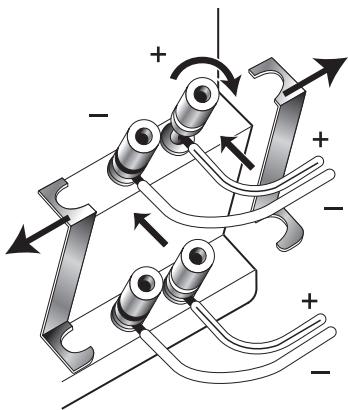

ES30, ES80, ES90, ES100 Le panneau de connexions extérieur et les circuits diviseurs internes des enceintes ES30, ES80, ES90 et ES100 sont conçus pour le raccordement de jeux de cordons séparés vers le transducteur de basses fréquences et le transducteur de médiums/hautes fréquences. Cette disposition, désignée sous le nom de bi-câblage, est associée à des avantages acoustiques et de bien meilleures possibilités pour le choix de l'amplificateur de puissance. La finition vinyl de vos enceintes JBL ne requiert qu'un minimum d'entretien. Enlever la poussière ou les traces de doigt avec un chiffon doux sur le cabinet ou la grille.

1. Desserrez les bornes et retirez

2. Insérez le cordon des hautes

fréquences sur le bornier du haut et resserrez les bornes

3. Insérez le cordon des basses

fréquences sur le bornier du bas et resserrez les bornes Figure 6.

NOTA : Ne pas utiliser de produits de nettoyage sur le cabinet ou la grille. 33487_JBL_ES_Series_FRA 21/06/07 15:58 Side 5 ES10 ES20 ES30 ES80 Réponse en fréquence (-3 dB) 65 Hz – 40 kHz 60 Hz – 40 kHz 50 Hz – 40 kHz 45 Hz – 40 kHz Puissance d’amplification maximale recommandée* 100 W 125 W 150 W 200 W Puissance gérée (continue/crête) 50 W/200 W 60 W/240 W 70 W/280 W 100 W/400 W Sensibilité (2,83 V/1 m) 86 dB 86 dB 88 dB 90 dB Impédance nominale 8 ohms 8 ohms 8 ohms 8 ohms Fréquences de séparation 3000 Hz – 24 dB/octave ; 3300 Hz – 24 dB/octave ; 3000 Hz – 24 dB/octave ; 9000 Hz – 18 dB/octave 12000 Hz – 18 dB/octave 9000 Hz – 18 dB/octave 700 Hz, 3600 Hz – 24 dB/octave ; 12000 Hz – 18 dB/octave Transducteur basse fréquence PolyPlas™ de 4" (100 mm), blindé PolyPlas™ de 5" (130 mm), blindé PolyPlas™ de 6" (170 mm), blindé Double PolyPlas™ de 6" (170 mm), blindé Transducteur médium N/A N/A N/A PolyPlas™ de 4" (100 mm), blindé Transducteur haute fréquence Dôme laminé en titane de 3/4" (19 mm), blindé ; guide d’onde EOS Dôme laminé en titane de 3/4" (19 mm), blindé ; guide d’onde EOS Dôme laminé en titane de 3/4" (19 mm), blindé ; guide d’onde EOS Dôme laminé en titane de 3/4" (19 mm), blindé ; guide d’onde EOS Transducteur à ultra hautes fréquences Radiateur circulaire à film polyester de 3/4" (19 mm), blindé ; guide d’onde EOS Radiateur circulaire à film polyester de 3/4" (19 mm), blindé ; guide d’onde EOS Radiateur circulaire à film polyester de 3/4" (19 mm), blindé ; guide d’onde EOS Radiateur circulaire à film polyester de 3/4" (19 mm), blindé ; guide d’onde EOS Dimensions avec grille (H x L x P) 201 mm x 305 mm x 140 mm (7-7/8" x 12" x 5-1/2") 318 mm x 174 mm x 203 mm (12-1/2" x 6-7/8" x 8") 387 mm x 223 mm x 330 mm (15-1/4" x 8-3/4" x 13") 1084 mm x 223 mm x 330 mm (42-11/16" x 8-3/4" x 13") Poids par enceinte 4 kg (8,8 lb) 4,6 kg (10,3 lb) 8,9 kg (19,6 lb) 21 kg (46,3 lb) ES90 ES100 Réponse en fréquence (-3 dB) 36 Hz – 40 kHz 32 Hz – 40 kHz 80 Hz – 40 kHz Puissance d’amplification maximale recommandée* 225 W 250 W 150 W Puissance gérée (continue/crête) 110 W/440 W 125 W/500 W 75 W/300 W Sensibilité (2,83 V/1 m) 91 dB 91 dB 90 dB Impédance nominale 8 ohms 8 ohms 8 ohms Fréquences de séparation 500 Hz, 3000 Hz – 24 dB/octave ; 12000 Hz – 18 dB/octave 450 Hz, 3000 Hz – 24 dB/octave ; 12000 Hz – 18 dB/octave 3000 Hz – 24 dB/octave ; 12000 Hz – 18 dB/octave Transducteur basse fréquence Double PolyPlas™ de 8" (200 mm), blindé Double PolyPlas™ de 10" (250 mm), blindé Double PolyPlas™ de 5" (130 mm), blindé Transducteur médium PolyPlas™ de 4" (100 mm), blindé PolyPlas™ de 4" (100 mm), blindé N/A Transducteur haute fréquence Dôme laminé en titane de 3/4" (19 mm), blindé ; guide d’onde EOS Dôme laminé en titane de 3/4" (19 mm), blindé ; guide d’onde EOS Dôme laminé en titane de 3/4" (19 mm), blindé ; guide d’onde EOS Transducteur à ultra hautes fréquences Radiateur circulaire à film polyester de 3/4" (19 mm), blindé ; guide d’onde EOS Radiateur circulaire à film polyester de 3/4" (19 mm), blindé ; guide d’onde EOS Radiateur circulaire à film polyester de 3/4" (19 mm), blindé ; guide d’onde EOS Dimensions avec grille (H x L x P) 1084 mm x 260 mm x 384 mm (42-11/16" x 10-1/4" x 15-1/8") 1149 mm x 305 mm x 422 mm (45-1/4" x 12" x 16-5/8") 178 mm x 476 mm x 254 mm (7" x 18-3/4" x 10") Poids par enceinte 24,2 kg (53,4 lb) 29 kg (63,9 lb) 7,6 kg (16,7 lb)

• Le taux de puissance d’amplification maximale recommandée garantira une hauteur correcte du système pour les crêtes occasionnelles. Nous ne recommandons pas un fonctionnement prolongé à des niveaux de puissance maximale. ES25C Déclaration de Conformité Je soussigné, Harman Consumer Group Inc. 2, route de Tours 72500 Château du Loir France déclare sur l’honneur que les produits décrits dans la présente notice d’utilisation sont conformes aux normes suivantes : EN 61000-6-3:2001 EN 61000-6-1:2001 Laurent Rault Harman Consumer Group, Inc. Château du Loir, France 5/07 Français SPÉCIFICATIONS 33487_JBL_ES_Series_FRA 21/06/07 15:58 Side 6 Toutes les fonctionnalités et caractéristiques sont sujettes à modification sans préavis. JBL est une marque de fabrique de Harman International Industries, Incorporated, enregistrée aux États-Unis et/ou dans d’autres pays. Elliptical Oblate Spheroidal, PolyPlas ou Pro Sound Comes Home est une marque de fabrique de Harman International Industries, Incorporated.
