CS 1500 (220-240V) - Amplificateur de son JBL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caisson de basse amplifié (subwoofer)
Marque	JBL
Modèle	CS 1500 (220-240V)
Puissance de l'amplificateur	150 W RMS
Réponse en fréquence	27 Hz - fréquence de coupure ajustable selon la source
Haut-parleur	250 mm (10 pouces) avec cône en PolyPlas™, structure du moteur HeatScape™, blindé pour la vidéo
Entrées	1 x LFE (niveau ligne), entrées niveau ligne (RCA)
Alimentation	220-240 V ~ 50/60 Hz
Consommation	Actif : ~150 W ; Veille : < 0,5 W
Dimensions (H x L x P)	464 x 337 x 406 mm (pieds compris)
Poids	19,5 kg
Mise sous tension automatique	Oui, détection de signal audio (passage en mode actif ou veille)
Réglage de phase	Commutateur 0°/180° pour optimiser les basses
Réglage de volume	Molette de niveau
Indicateur LED	Rouge (veille) / Vert (actif)
Protection contre la surchauffe	Oui, arrêt automatique en cas de température excessive
Nettoyage	Débrancher avant nettoyage ; utiliser un chiffon humide, pas de liquide ni d'aérosol
Réparation	Faire appel à un personnel qualifié ; ne pas ouvrir l'appareil
Accessoires inclus	Cordon d'alimentation, notice d'utilisation
Homologations	CE, conforme aux normes EN55013, EN55020, EN60065

FOIRE AUX QUESTIONS - CS 1500 (220-240V) JBL

Comment brancher le caisson de basse JBL CS 1500 ?

Utilisez un câble RCA pour relier la sortie LFE ou subwoofer de votre ampli-tuner à l'entrée LFE du caisson. Assurez-vous que l'ampli-tuner est configuré pour activer le subwoofer. Branchez ensuite le caisson sur une prise secteur 220-240 V.

Pourquoi le caisson ne s'allume-t-il pas ?

Vérifiez que le cordon d'alimentation est correctement branché et que l'interrupteur principal est enfoncé (position On). Si la LED ne s'allume pas, testez une autre prise électrique.

Comment fonctionne la mise en veille automatique ?

Le caisson passe en mode veille (LED rouge) environ 20 minutes après la dernière réception d'un signal audio. Il se réactive automatiquement (LED verte) lorsqu'un signal est détecté.

Que faire si le son des basses est faible ou absent ?

Vérifiez la polarité des connexions (+ et -) des enceintes principales. Assurez-vous que le subwoofer est actif dans les réglages de l'ampli-tuner. Essayez de commuter le commutateur de phase (0°/180°) pour trouver la position offrant le meilleur rendu.

À quoi sert le commutateur de phase ?

Le commutateur de phase (0° ou 180°) permet d'aligner le mouvement du haut-parleur du subwoofer avec celui des enceintes principales. Cela peut améliorer la réponse dans les graves en fonction de l'emplacement du caisson et de la position d'écoute.

Puis-je utiliser des fiches banane avec ce caisson ?

Oui, mais pour les modèles conformes à la législation CE, les trous des bornes sont obturés par des inserts plastique. Vous devez les retirer pour utiliser des fiches banane. Cela n'est pas recommandé si vous êtes dans une région où la certification CE est en vigueur.

Que faire si le caisson s'éteint quand le volume augmente ?

Vérifiez que les câbles d'enceinte ne sont pas endommagés et que les connexions sont sûres. Assurez-vous que l'impédance totale des enceintes connectées est compatible avec votre ampli-tuner. Une surcharge peut déclencher la protection.

Comment nettoyer le caisson de basse ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon doux légèrement humide. N'utilisez jamais de nettoyants liquides ou en aérosol, et évitez que de l'eau ne pénètre dans l'appareil.

Puis-je réparer le caisson moi-même ?

Non, l'ouverture de l'appareil expose à des tensions dangereuses. Pour toute réparation, contactez un personnel qualifié ou le service client JBL.

Où puis-je trouver la notice complète ?

La notice d'utilisation est disponible en téléchargement gratuit sur le site www.jbl.com ou sur notice-facile.com. Vous pouvez également demander une traduction en choisissant votre langue et votre email sur le site.

MODE D'EMPLOI CS 1500 (220-240V) JBL

L'échafaudage filtré au centre d'un triangle équilatéral prévient l'utilisation de la présence de courants élevés dans l'appareil, pouvant constituer un risque d'électrocution en cas de mise en contact avec les composants internes.

Le point d'exclamation au centre d'un triangle équilatéral prévalent l'utiliser de la presence d'instructions importantes dans le cas de l'airborne modérée en œuvre et l'entretien de l'airborne.

ATTENTION: POUR RÉDUIRES RISQUES D'ÉLECTROCUTION, N'EXPOSEZ PAS CET APPAREL À LA PLUIE OU À L'HUMIDITE.

1. Lisez les instructions. Lisez toutes les instructions de sécurité et le mode d'emploi avant d'utiliser l'appareil.
2. Conservé les instructions de sécurité et le mode d'emploi pour pouvoir le consulter ultérieurement.
3. Tenez compte des mises en garde. Observez les mises en garde que vous trouverez sur l'appareil ou dans le mode d'emploi.
4. Suivez les instructions. Suivez toutes les instructions de fonctionnement et d'utilisation de l'appareil.
5. Eau et humidité. Éloignez l'appareil des sources d'eau, ne le placez pas près d'une baignoire, d'un lavabo, d'un évier, d'un bac à linge, dans un sous-sol humide, près d'une piscine, etc.
6. Accessoires. Ne placez pas l'appareil sur un chariot, une console, un trépied, un support ou une table instable. En tombant, il risquerait de blesser gravement un enfant ou un adulte et de subir de sérieux dommages. N'utilisez ce genre de support que s'ils sont recommandés par le fabricant ou vendus avec l'appareil. Tout montage de l'appareil doit soit réviser les instructions du fabricant et utiliser les accessoires qu'il recommande.
7. Montage sur un mur ou un plafond. Avant de monter l'appareil contre un mur ou à un plafond, lisez attentivement les recommandations du fabricant.
8. Ventilation. Les fentes et les ouvertures pratiquées dans l'appareil sont destinées à assurer la ventilation, à garantir un fonctionnement fluide et à le protéger contre une surchauffe éventuelle. Elles ne doivent être ni bloquées, ni recouvertes. Veuillez à ne pas les obstruer en plaçant l'appareil sur un lit, un canapé, un tapis ou toute surface similaire. Avant d'encastrer l'appareil dans une bibliothèque ou une étagère, vérifiez la présence d'un bon système de ventilation et suivez bien les instructions du fabricant.
9. Chaleur. Élo uisinières, ou de tout appareil produit de la chaleur. S'il se trouve près d'un amplificateur, vérifie les contre-indications éventuelles auprès du fabricant.
10. Sources d'énergie. Cet appareil ne doit fonctionner qu'à partir du type de source d'énergie mentionné sur l'étiquette. Si vous n'êtes pas certain de la tension électrique de votre maison, consultez ce revendeur ou le fournisseur local d'électricité. Pour les appare
11. Protection des cordons d'alimentation. Veillez à ce que l'on ne puisse pas marcher sur les cordons d'alimentation ou qu'ils ne soient pas coincés sous ou derrière des objets. Faites particulièrement attention au niveau des fiches, des prises multiples et à la sortie de l'appareil.
12. Nettoyage. Débranchez l'appareil de la prise murale avant de le nettoyer. N'utilisez pas de nettoyant liquide ou aéro-sol. Servez-vous d'un chiffon humide.
13. Période d'inutilisation. Débranchez le cordon d'alimentation de l'appareil si vous ne l'utilisez pas pendant de longues périodes.
14. Foudre. Pour une protection accrue de l'appareil lors d'un orage ou lorsqu'il reste sans surveillance et inutilisé pendant de longues périodes, enlevez la fiche de la prise murale et débranchez l'antenne ou le cable. L'appareil sera ainsi protégé des risques d'endommagement provoqués par la foudre ou une suspension du secteur.
15. Surcharge. Évitez de surcharger les prises murales, les ranglons ou les prises multiples, cela risquerait de provoquer un incendie ou une décharge électrique.
16. rer en contact avec des points de tension dangereux ou de provoquer un court-circuit qui pourrait être à l'origine d'un incendie ou d'une décharge électrique. Ne renversez jamais de liquide sur l'objet.
17. Endommagement nécessitant une réparation. Débranche l'appareil de la prise murale et faites appel à un personnel qualifié dans les cas suivants:

Le cordeau d'alimentation ou la fiche sont endommagés, ou b. Des objets sont tombés dans l'appareil ou un liquide s'y est déversé; ou c. L'appareil a été exposé à la pluie ou à de l'eau ou o d. L'appareil ne fonctionne pas normalement lorsque vous suivez le mode d'emploi. N'effectuez que les réglages mentionnés dans le mode d'emploi pour éviter de provoquer des dommages nécessitant une intervention plus importante d'un technicien qualifié pour que l'appareil fonctionne à nouveau normalement; ou e. L'appareil est endommagé; ou f. L'appareil ne fonctionne pas normalement ou ses performances sont nettement moins bonnes. 18. Accessoires. N'utilisez pas d'accessoires non recommandés par le fabricant de l'appareil, ils pourraient constituer un danger. 19. Remplacements des pièces. S'il faut remplacer certaines pièces, vérifiez que le réparateur utilise bien des pièces stipulées par le fabricant, ou qui ont les mêmes caractéristiques que les pièces d'origine. Des remplacements non agréés risquent de provoquer un incendie, une décharge électrique ou d'autres dangers. 20. Contrôle de sécurité. Lorsqu'un réparateur vient de remplacer ou de réparer une pièce, demandez-lui d'effectuer des contrôles de sécurité pour vérifier le bon fonctionnement de l'appareil. 21. Réparation. N'essayez pas de réparer l'appareil vous-même. En ouvrant ou en enlevant les couvercles, vous pourriez vous exposer à une tension dangereuse ou à d'autres risques. Pour toute réparation, faites appel à un personnel qualifié.

Depuis plus de 60 ans, JBL est impliquée dans chaque aspect de l'enregistrement et de la reproduction de musiques et de films, des spectacles en direct aux enregistrements qui passent chez vous, dans votre voiture ou à votre bureau. Prenez le temps d'enregistrer.

équipement sur notre site Web à l'adresse www.jbl.com. Vous serez ainsi tenu(e) au courant de nos dernières nouvelles et avancées technologiques, et cela nous aidera à mieux répondre à l'attente de notre clientèle pour élaborer des produits correspondant à vos besoins et à vos souhaits.

Nous sommes convaincus que le système JBL que vous venez d'acheter vous apportera tout le confort que vous en attendez - et que lorsque vous envisagerez d'acheter d'autres appareils audio pour chez vous, votre voiture ou votre bureau, votre choix se portera à nouveau sur JBL.

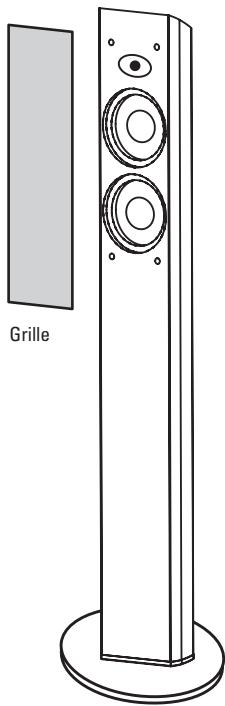

INCLUS chaque modèle est vendu séparément

CSC55

CSS10

CST55

CSB5

Fixation murale

Enceintes "surround

Une enceinte surround arrière unique peut être utilisée avec les récepteurs et les processeurs 6.1.

Positionnement alternatif des enceintes surround lorsque seuls les canaux 5.1 sont utilisés ; positionnement obligatoire pour les enceintes dans les systèmes de canaux 7.1.

La distance qui sépare l'auditeur des deux enceintes doit être équivalente à celle qui sépare ces deux dernières. Les enceintes CSB5 doivent être placées à peu près la même hauteur du sol que les oreilles des auditeurs ou peuvent être inclinées vers les auditeurs.

L'enceinte "voie centrale" doit être placée légèrement derrière et à peu près au même niveau que les enceintes droite et gauche.

Il est souvent pratique de placer la voie centrale sur le dessus de la télévision comme indiqué dans la figure.

Le système d'enceintes de son cinéma de JBL peut être utilisé pour des applications 5.1, 6.1 ou 7.1 canaux. Pour les applications 5.1 canaux, deux enceintes surround doivent être positionnées légèrement derrière la posi

position d'écoute et, idéalement, doivent se faire face et être plus hautes que les oreilles de l'auditeur.

Si cela n'est pas possible, elles peuvent être placées contre un mur derrière la position d'écoute, dirigées vers l'avant. Dans les applications à 6.1 canaux, deux des enceintes surround doivent être positionnées sur les côtés et une enceinte surround unique doit être positionnée contre le mur derrière la position d'écoute. Dans les applications à 7.1 canaux, positionnez deux des enceintes surround sur les côtés et placez les deux enceintes surround arrière contre le mur arrière.

Dans les systèmes Dolby Digital et DTS, il est préférable de les orienter (excepté le subwoofer) vers la position d'écoute ou légèrement au-dessus du niveau des oreilles.

Dans les systèmes où seul le traitement surround analogique (comme Dolby Pro Logic II) est disponible, il peut être préférable de diriger les enceintes directement à partir du mur pour obtenir un son plus diffus.

Le son BASSE FRÉQUENCE reproduit par le subwoofer est principalement omnidirectionnel et cette enceinte peut être placée à un endroit comme dans la pièce. Cependant, la meilleure reproduction des graves est obtenue lorsque le subwoofer est placé dans un coin le long du même mur que les enceintes avant.

Recherche l'emplacement du subwoofer en le plaçant temporairement dans la zone d'écoute et en le déplaçant dans la pièce jusqu'à ce que la reproduction des graves soit optimale. Installes alors le subwoofer à cet endroit.

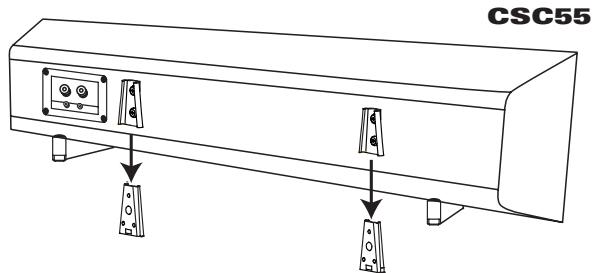

Montage MURAL DESC CSC55 et CSB5

L'enceinte de canal central CSC55 et l'enceinte CSB5 sont conçues pour être fixées au mur. Il existe deux (2) fixations murales fournies pour la CSC55 et une (1) pour la CSB5. Chaque fixation d'enceinte nécessite jusqu'à trois vis à bois de 1-1/2" #10; chaque vis doit être visée dans une cheville.

Si aucune cheville n'est disponible, installez un ancrage approprié pour une vis de 1-1/2" #10.

REMARQUE: le client est responsable de la sélection et de l'utilisation correcte du matériel de montage (disponible dans les magasins d'équipement) pour garantir un montage mural correct et sur des enceintes.

Étape 1. À l'aide du gabarit de montage inclus (CSC55 uniquement) ou de la plaque arrière de la base (CSB5), marquez les positions sur le mur où vous souhaitez placer les vis de montage.

Étape 2. Fixez la plaque arrière de la base sur le mur à l'aide de trois vis (non fournies).

Étape 3. Fixez la plaque avant (avec deux trous) de la fixation sur l'enceinte CSC55 ou CSB5, à l'aide des vis fournies.

Étape 4. Faites glisser l'enceinte CSC55 ou CSB5, avec la plaque avant fixée, sur la plaque arrêtée de l'embase.

Une fois en position, l'enceinte doit glisser doucement vers le bas et tenir bon.

Pour enlever l'enceinte du mur, faites-la simplement glisser vers le haut.

CSB5 REMARQUE: Enlevez la base de la CSB5 en enlevant les deux vis au fond de l'enceinte.

Connexions des enceintes

CONSEILS DE CONNEXION

Séparez et dénudez les extrémités du fil d'enceinte comme indiqué.

Les bornes d'enceintes et électroniques possèdent des bornes correspondantes (+) et (-). La plupart des fabricants d'enceintes et d'électronique, y compris JBL, utilisent le rouge pour la borne (+) et le noir pour la borne (-).

Le fil (+) du câble d'enceinte porte une rayure. Il est important de raccorder les deux enceintes de la même manière: (+) sur l'enceinte au (+) sur l'amplificateur et (-) sur l'enceinte au (-) sur l'amplificateur. Le branchement "déphasé" entraîne un son médiocre, de faibles graves et une mauvaise qualité stéréo.

Avec l'arrivée des systèmes d'ambiance acoustique à canaux multiples, le raccordement de toutes les enceintes dans le système avec la polarité correcte reste tout aussi important afin de préserver l'ambiance acoustique et d'assurer la directivité du programme.

CST55

Pour une installation plus raffinée, l'enceinte CST55 permet d'insérer l'extrémité des fils dans des trous pratiques dans l'embase.

Il suffit de dénuder les extrémités des fils comme décrit plus haut,

de dévisser les bornes, d'introduire chaque fil dans le trou correspondant, puis de desserrer les bornes.

Pour être conformes à la législation européenne, ces trous sont obturés avec des inserts en plastique au moment de leur fabrication. Si vous voulez utiliser des fiches banane, vous devez, par avant, retirer ces inserts. Ne le faites pas si vous habitez dans une région où la certification CE européenne est en vigueur.

CSB5, CSC55

Pour vous brancher aux borniers des enceintes, dévissez la bague de couleur des bornes jusqu'à ce que le trou de passage du câble soit visible. Insérez l'extrémité dénudée du câble dans le trou et resserrez la bague jusqu'à atteindre une bonne connexion. Le trou qui traverse la bague est prévu pour recevoir des connecteurs de type fiche banane.

Pour être conformes à la législation européenne, ces trous sont obturés avec des inserts en plastique au moment de leur fabrication. Si vous voulez utiliser des fiches banane, vous devez, par avant, retirer ces inserts. Ne le faites pas si vous habitez dans une région où la certification CE européenne est en vigueur.

Raccordement DOLBY digital ou DTS

Utiliser cette méthode de raccordement pour les modes "surround" Dolby Digital, DTS ou autres formats numériques.

Reliez cette prise à la sortie LFE ou la sortie subwoofer de l'ampli-tuner/processeur.

Raccorder chaque enceinte aux bornes correspondantes des enceintes sur le récepteur ou l'amplificateur. S'assurer que le processeur "surround" est configuré sur "subwoofer on". L'ampli-tuner doit être configuré pour le pilotage d'un système 5.1, 6.1 ou 7.1 (selon la

nature de votre système), et les enceintes frontales, centrale et arrière doivent être définies comme "Small."

Si l'ampli-tuner permet de régler le filtré répartiteur entre le subwoofer et les enceintes principales, sélectionner une fréquence de coupure de 100Hz, la fréquence inférieure la plus proche de cette valeur.

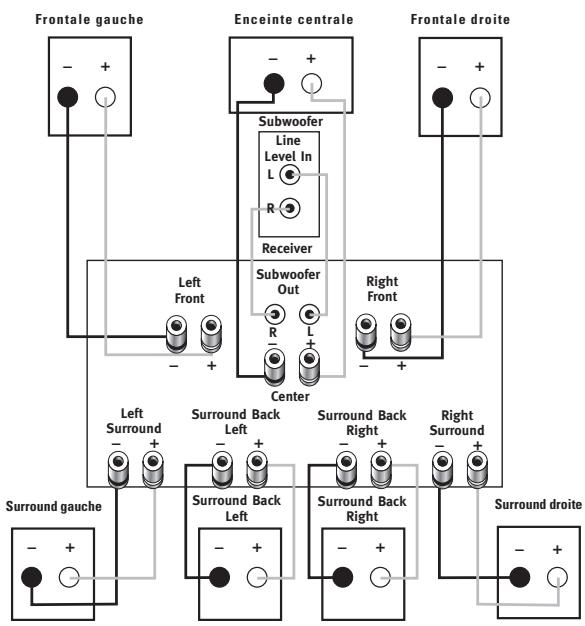

DOLBY PRO LOGIC - Niveau ligne

Utilisez cette méthode de raccordement pour les applications Dolby Pro Logic (non Dolby Digital, DTS) lorsque l'ampli audio video est équipé d'une sortie subwoofer ou d'une sortie préampli contrôlé par le volume.

Utilisez des interconnecteurs de type RCA pour relier les sorties niveau ligne subwoofer de votre ampli-tuner aux entrées niveau ligne du caisson de graves.

IMPORTANT: Ne pas utiliser l'entrée LFE sur le subwoofer

avec les processeurs Dolby Pro Logic.

Si votre ampli-tuner/processeur n'est équipé que d'une seule prise de sortie subwoofer, utilisez un connecteur en Y (non inclus).

Branchez la fiche mâle du connecteur en Y dans la prise de sortie subwoofer de votre ampli-tuner, et reliez chacune des deux fiches femelles à un interconnecteur de type RCA. Pour terminer, branchez les interconnecteurs RCA sur les entrées niveau ligne du caisson de graves.

Raccorder chaque enceinte aux bornes correspondantes des enceintes sur le récepteur ou l'amplificateur.

Vérifier que l'ampli-tuner ou processeur est correctement configuré pour indiquer que le subwoofer est actif (« On »).

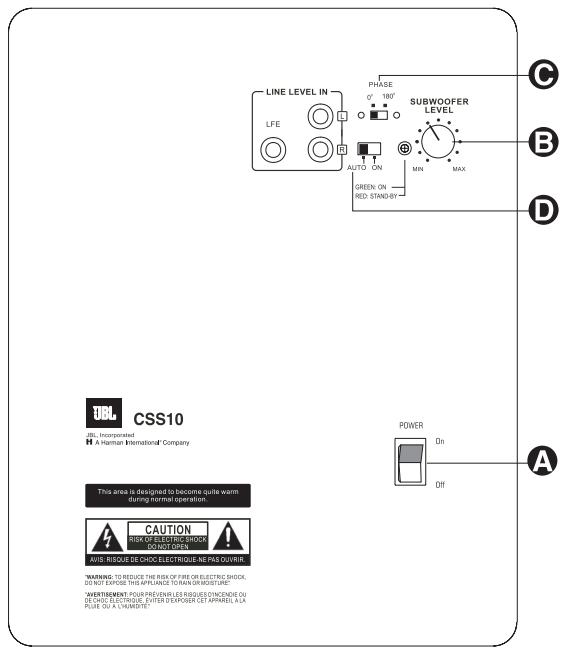

Fonctionnement du subwoofer

Appuyez sur l'interrupteur principal d'alimentation (marqué "Power" A) sur la position On pour utiliser le subwoofer. Le subwoofer CSS10 se mettra automatiquement sous tension ou passera en mode veille (attente) comme indiqué ci-dessous. Lorsque votre récepteur ou amplificateur est hors tension ou n'envoie pas de données sonores au subwoofer, le subwoofer passera en mode veille (la diode sur l'avant du CSS10 sera rouge). Lorsque le subwoofer capte un signal audio, il se mettra automatiquement sous tension (la diode deviendra verte). Si le subwoofer ne capte aucun signal après environ 20 minutes, il passera automatiquement en mode veille.

Si vous vous absentez pour une période prolongée ou si le

subwoofer n'est pas utilisé, basculez l'interrupteur principal d'alimentation A sur la

position Off en appuyant dessus jusqu'à ce qu'il ressorte.

Le volume peut être réglé en utilisant le contrôle de niveau du subwoofer 3, comme indiqué.

Le commutateur Phase détermine si l'effet de piston du subwoofer s'exercera en phase avec les enceintes principales ou en inversement de phase. Il n'y a pas de réglage correct ou incorrect. Le réglage de phase dépend de paramètres comme l'emplacement du subwoofer et la position d'écoute. Ajustez le commutateur de phase pour optimiser la sortie des basses à la position d'écoute.

Il faut ici garder à l'esprit que tout système d'enceinte, local d'écoute et conditions d'audition différent. Il n'y a donc ni bon ni mauvais réglage; ce commutateur fournit simplement une opportunité supplémentaire d'obtenir des performances optimales adaptées à vos conditions d'audition spécifiques, sans avoir à déplacer les enceintes. Si, à l'avenir, vous changez la disposition de votre pièce d'écoute et déplacez vos enceintes, refaites l'essai en réglant le commutateur sur les deux positions, pour trouver celle qui correspondra alors à des performances maximales pour les basses.

Si aucun son ne sort d'aucune enceinte :

• Vérifiez que le récepteur/ amplificateur est sous tension et qu'une source est lue.
• Vérifiez que le subwoofer amplifié est branché et qu'il est sous tension (interrupteur d'alimentation enfoncé).
• Vérifiez tous les fils et les connexions entre le récepteur/ amplificateur et les enceintes. Assurez-vous que tous les fils sont connectés. Assurez-vous qu'aucun des fils d'enceinte n'est effiloché, coupé ou rompu, et qu'ils ne se touchent pas.
• Vérifiez le fonctionnement correct de votre récepteur/ amplificateur.

Si aucun son ne sort d'une enceinte :

• Vérifiez le contrôle de "balance" de votre récepteur/ amplificateur.
• Vérifiez tous les fils et les connexions entre le récepteur/ amplificateur et les enceintes. Assurez-vous que tous les fils sont connectés. Assurez-vous qu'aucun des fils d'enceinte n'est effiloché, coupé ou rompu, et qu'ils ne se touchent pas.
• En mode Dolby Digital ou DTS, assurez-vous que le récepteur/ amplificateur est configuré de façon à ce que l'enceinte en question soit active.
• Eteignez tous les appareils et remplacez l'enceinte concernée par une autre.

Rallumez les appareils et déterminez si le problème s'est déplacé avec l'enceinte ou si le même canal est concerné. Dans ce dernier cas, c'est probablement l'ampli-tuner qui cause le problème. Vérifiez le mode d'emploi de cet appareil pour voir si il est correctement configuré.

Si le problème concerne l'enceinte, contactez votre revendeur ou consultez notre site www.jbl.com pour plus d'informations.

Si aucun son ne sort de l'enceinte centrale :

• Vérifiez les fils et les connexions entre le récepteur/amplificateur et l'enceinte. Assurez-vous que tous les fils sont connectés. Assurez-vous qu'aucun des fils de l'enceinte n'est effiloché, coupé ou rompu, et qu'ils ne se touchent pas.
• Si votre récepteur/processeur est configuré en mode Dolby Pro Logic, assurez-vous que l'enceinte centrale n'est pas en mode fantôme.
• Si votre récepteur/processeur est configuré sur l'un des modes Dolby Digital ou DTS, assurez-vous que le récepteur/processeur est configuré de façon à ce que l'enceinte centrale soit active.

Si votre système fonctionne à faible volume mais s'éteint lorsque le volume augmente :

• Vérifiez les fils et les connexions entre le récepteur/amplificateur et les enceintes. Assurez-vous que tous les fils sont connectés. Assurez-vous qu'aucun des fil d'enceinte n'est effiloché, coupé ou rompu, et qu'ils ne se touchent pas.
• Si plus d'une paire d'enceintes principales est utilisée, vérifie les conditions d'impédance minimale de votre récepteur/amplificateur.

Si la sortie de graves est faible (ou absence) :

Assurez-vous de la polarité correcte (+ et -) des connexions gauche et droite des "entrées d'enceintes". Assurez-vous que le subwoofer est branché dans une prise d'alimentation active et qu'il est sous tension (interrupteur d'alimentation A enfoncé).

• En modes Dolby Digital ou DTS, assurez-vous que votre récepteur/amplificateur est configuré de façon à ce que le subwoofer et la sortie LFE soient actifs.
• Commutez le commutateur de phase Θ sur la position opposée et sélectionnez la position qui offre la réponse de graves la plus agréable.

Système sonore sort des enceintes surround:

• Vérifiez les fils et les connexions entre le récepteur/amplificateur et les enceintes. Assurez-vous que tous les fils sont connectés. Assurez-vous qu'aucun des fil d'enceinte n'est effiloché, coupé ou rompu, et qu'ils ne se touchent pas.
• Vérifiez le fonctionnement correct de votre récepteur/amplificateur et ses fonctionnalités de son surround.

Assurez-vous que le film ou l'émission télévisée que vous regardez est enregistré en son surround. Si ce n'est pas le cas, vérifie que soit votre récepteur, soit votre processeur, ne possède pas d'autres modes surround que vous pourriez utiliser. - En modes Dolby Digital ou DTS, assurez-vous que votre récepteur/amplificateur est configuré de façon à ce que les enceintes surround soient actives. Lorsque cinq satellites sont utilisés, pensez à configurer leur récepteur ou processeur pour un fonctionnement à 6.1 canaux et lorsque six satellites sont utilisés, configrez votre récepteur ou processeur pour 7.1 canaux. - Vérifiez le fonctionnement de votre lecteur de DVD et consultez la jaquette de votre DVD pour vous assurer que le DVD propose le mode Dolby Digital ou DTS foulu et que vous avez sélectionné correctement ce mode en utilisant le menu du lecteur DVD ainsi que le menu du disque DVD.

Le système

Réponse de fréquence 27 Hz - 30 kHz (-6 dB)

CST55

Puissance d'amplification maximale recommandée 150 watts*

Tenue en puissance

50 W en continu/300 W en crête

Réponse de fréquence 55 Hz - 30 kHz (-6 dB)

Sensibilité 90 dB @ 1 watt/1 mètre

Tweeter Dôme laminé en titan de 19 mm, blindé pour la video

Woofers Double transducteurs de 130 mm avec cônes en PolyPlas™, aimants en néodyme et structure du moteur HeatScape™, blindés pour la vidéo

Dimensions (h × l × p)

(incluant les fixations murales et la grille) 1168 × 286 × 286 mm

Poids 7,7 kg

CSB5

Puissance d'amplification maximale recommandée de 125 Watts*

Tenue en puissance

40 W en continu/300 W en crête

Réponse de fréquence 60 Hz - 30 kHz (-6 dB)

Sensibilité 88 dB @ 1 watt/1 mètre

Tweeter Dôme laminé en titane de 19 mm, blindé pour la vidéo

Woofer Transducteur de 130 mm avec cônes en PolyPlas™, aimants en néodyme et structure du moteur HeatScape™, blindés pour la vente

Dimensions (H x L x P) (base et grille comprises) 363 x 155 x 116 mm

Poids 2,3 kg

Dimensions (H x L x P) (sans la base mais fixation murale et grille comprises) 338 x 155 x 130 mm

Poids 2kg

CSC55

Puissance d'amplification maximale recommandée 150 watts*

Tenue en puissance

50 W en continu/300 W en crête

Réponse de fréquence 55 Hz - 30 kHz (-6 dB)

Sensibilité 90 dB @ 1 watt/1 mètre

Tweeter Dôme en titane laminé de 19 mm, blindé pour la vente

Woofers Double transducteurs de 130 mm avec cônes en PolyPlas™, aimants en néodyme et structure du moteur HeatScape™, blindés pour la vidéo

(incluant les fixations murales et la grille)

159 × 667 × 108 mm

Poids 4,5 kg

CSS10

Puissance de l'amplificateur RMS 150 watts

Réponse de fréquence 27 Hz - Séparation de passage-bas réglée sur la source de signal

Amplificateur basse fréquence Cène de 250 mm et structure du moteur HeatScape™, blindo pour la vidéo

Entree LFE

Dimensions (H× L× P) (pied compris)

464 × 337 × 406 mm

Poids 19,5 kg

Toutes les fonctionnalités et caractéristiques sont sujettes à modification sans préavis.

Dolby et Pro Logic sont des marques déposées de Dolby Laboratories.

DTS est une marque déposée de DTS, Inc.

Le taux de puissance d'amplification maximale reconnue garantira une hauteur correcte du système pour les crêtes occasionnelles.

Nous ne recommandons pas un fonctionnement prolongé à des niveaux de puissance maximale.

JBL	PRO SOUND COMES HOME™
JBL Consumer Products, 250 Crossways Park Drive, Woodbury, NY 11797 USA 8500 Balboa Boulevard, Northridge, CA 91329 USA 2, route de Tours, 72500 Chateau du Loir, France 516.255.4JBL (4525) (USA only) www.jbl.com
© 2006 Harman International Industries, Incorporated. Touss droits réservés.
JBL et Harman International sont des marques déposés et JBL Cinema Sound, PolyPlas, HeatScape et Pro Sound Comes Home sont des marques de fabrique de Harman International Industries, Incorporated. Pièce N°406-000-05331-E
H A Harman International Company

CSB5, CSC55, CST55

Déclaration de Conformité

Je soussigné, Harman Consumer Group

International

1. route de Tours

72500 Château-du-Loir

France

déclarer honnêtement que les produits dérivés dans la présente notice d'utilisation sont conformes à l'article 10.

EN61000-6-3.2001EN61000-6-1.2001

Laurent Rault

Château du Loir, France 6/06

CSS10 (230V only)

Déclaration de Conformité

Je soussigné, Harman Consumer Group

International

1. route de Tours

72500 Château-du-Loir

France

déclare sur l'honneur que les produits décrits

Dans la présente notice d'utilisation sont

conformes aux normes suivantes :

EN55013:2001+A1:2003

EN55020:2002+A1:2003

EN61000-3-2:2000

EN61000-3-3:1995+A1:2001

EN60065-2002

Laurent Rault

Château du Loir, France 6/05
