LT41217 - Tablette graphique LIFETEC - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Tablette graphique USB
Connexion	USB
Accessoires inclus	Souris sans fil, stylet sans fil
Compatibilité	PC
Technologie de saisie	Stylet
Dimensions	Non précisé
Poids	Non précisé
Couleur	Non précisé
Alimentation	USB
Résolution	Non précisé
Zone active	Non précisé
Compatibilité OS	Non précisé
Normes	CE
Garantie	Non précisé
Utilisation	Graphisme, dessin, retouche

FOIRE AUX QUESTIONS - LT41217 LIFETEC

Comment puis-je allumer le LIFETEC LT41217 ?

Pour allumer le LIFETEC LT41217, appuyez sur le bouton d'alimentation situé sur le côté de l'appareil.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que l'appareil est bien chargé. Si l'appareil ne s'allume toujours pas, essayez de le brancher sur une prise électrique et attendez quelques minutes avant de réessayer.

Comment puis-je régler le volume ?

Pour régler le volume, utilisez les boutons de volume situés sur le panneau de contrôle de l'appareil. Appuyez sur le bouton '+' pour augmenter le volume et sur le bouton '-' pour le diminuer.

L'appareil ne se connecte pas au Bluetooth, que faire ?

Assurez-vous que le Bluetooth est activé sur votre appareil et que le LIFETEC LT41217 est en mode de couplage. Si le problème persiste, essayez de redémarrer les deux appareils.

Comment puis-je réinitialiser l'appareil ?

Pour réinitialiser le LIFETEC LT41217, maintenez enfoncé le bouton d'alimentation pendant environ 10 secondes jusqu'à ce que l'écran clignote. Cela réinitialisera les paramètres d'usine.

Quelle est la durée de vie de la batterie ?

La durée de vie de la batterie du LIFETEC LT41217 est d'environ 8 à 10 heures en fonction de l'utilisation.

Comment puis-je nettoyer l'appareil ?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur de l'appareil. Évitez d'utiliser des produits chimiques agressifs ou des liquides qui pourraient endommager l'électronique.

Où puis-je trouver le manuel d'utilisation ?

Le manuel d'utilisation est disponible en ligne sur le site du fabricant ou dans l'emballage de l'appareil.

L'appareil fait un bruit étrange, que dois-je faire ?

Si l'appareil émet un bruit étrange, éteignez-le et débranchez-le. Vérifiez les connexions et assurez-vous qu'aucun objet étranger ne bloque les ouvertures de ventilation. Si le problème persiste, contactez le support technique.

Est-ce que l'appareil est étanche ?

Le LIFETEC LT41217 n'est pas conçu pour être étanche. Évitez tout contact avec l'eau ou des environnements humides.

MODE D'EMPLOI LT41217 LIFETEC

Tous droits réservés.

Le present manuel est protégé par le droit d'auteur.

Le Copyright est la propriété de la société Medion®.

Marques déposées :

MS-DOS® et Windows® sont des marques déposées de l'entreprise Microsoft®.

Pentium® est une marque déposée de l'entreprise Intel®.

Les autres marques déposées sont la propriété de leurs propriétaires correspondants.

Sous réserve de modifications techniques.

Contenu:

CONSIGNES DE SECURITE ET DE MAINTENANCE IMPORTANTES....1

Insérer les piles dans le stylet d'écriture 43

1. Insérer une pile dans la souris sans fil 43

Mise au rebut des piles. 4

Description de l'appareil 51

Installation de la tablette à digitaliser 6

Installation du logiciel /pilot 6

Desinstallation du logiciel du pilote 7

Configuration de la tablette à digitaliser 87

1 Installation de logiciel graphique 9

1. SERVICE APRES-VENTE 103

1 Première aide en cas d'erreurs de fonctionnement 107

Remarques fondamentales 10

1. Contrôle des raccordements et des câbles 107

2. Erreurs et causes eventuelles 103

Avez-vous besoin d'assistance supplémentaire ?............11

Garantie 12

Conditions de garantie 12

CONSIGNES DE SECURITE ET DE MAINTENANCE IMPORTANTES

N'oubliez pas de faire régulièrement des copies de sauvégarde de toutes vos données. Le vendeur ne fournit aucune espèce de garantie en cas de dommage ou de perte de données.
La tablette graphique a ete developpoe pour fonctionner avec un ordinateur PC/AT (compatible IBM) avec un port USB.
Veuillez suivre attentivement les consignes de sécurité de l'ordinateur auquel vous branchez la tablette graphique.
Ne placez rien sur le cable d'alimentation et installez l'appareil en dehors des zones de passage.
Nechosissez pas un emplacement instable. Une chute risque d'endommager gravement l'appareil.
Debranchez l'alimentation avant l'installation. Si vous ne débranchez pas l'ordinateur, vous risquez des dommages.
La tablette graphique, ses composants, ainsi que tous les péri-phériques connectés ne doivent jamais être placés à proximité ou au contact d'une source d'humidité. N'exposez pas l'appareil à la lumière directe du soleil ou à la chaleur. Evitez la poussière. Assurez-vous que la température ambiente est adaptée. (Voir les informations techniques P. 2).
Prenez soit de ne pas partager la tablette graphique ou les périhériques d'entrée. Débranche l'alimentation de l'ordinateur avant tout nettoyage. Utilisez un chiffon légersement humide à l'exclusion de tout produit liquide, chimique ou aérosol.
N'essayez jamais de réparer vous-même cet apparéil. L'entretien doit être confié à un spécialiste. Adressez-vous au service après-venture si vous avez de problèmes techniques avec votre tablette graphique.

Observez une distance d'un mètre minimal de toute source à haute fréquence et magnétique (GSM, haut-parleurs, etc.), afin d'éviter des problèmes de fonctionnement et de perte de données.
Lorsque vous connectez d'autres composants, respectez les consignes concernant la tolérance électromagnétique.

Débranche l'appareil immédiatement et adressez-vous au service après-vente dans les cas suivants:

• La prise d'alimentation ou le cordon sont endommages ou dénu-dés.
• Un liquide a eté renversé dans l'appareil.
• Les performances de l'appareil deviennent irrégulières.
• L'appareil est tombé ou le chassin a été endommagé.

INFORMATION TECHNIQUE

Surface active	22,8 x 30,4 cm (h x l)
Résolution maximale	3048 lpi / 120 lpmm
Sensibilité de pression	512 niveaux
Connexions	USB
Pile de la souris	Type micro LR03 AAA, 1,5V
Pile du stylet	Type micro LR03 AAA, 1,5V
Régulations	CE, FCC, VCCI CI.II

INTRODUCTION

EMBALLAGE

Tablette graphique avec cable de connexion USB

Stylet d'écriture avec porte-stylet

(autiliser sur la tablette uniquement)

Souris sans fil à 3 boutons (à utiliser sur la tablette uniquement)

2 piles (Type micro LR03 AAA, 1,5V)

Logiciel d'installation et d'application

Manuel de l'utilisateur

Carte de garantie

POSSIBILITES D'APPLICATION

La tablette graphique vous offre de nouvelles possibilités pour l'entrée de données. Avec sa sensibilité et son ergonomie, le stylet vous permet de dessiner en direct dans votre programme graphique. De cette façon, vous augmentez l'efficacité de tous vos dessins. Chaque dessin créé avec la tablette graphique peut être traité de manière numérique.

Le stylet d'écriture de son côté estirqéde deux boutons que vous pouvez configurer avec les fonctions de votrechoix. La souris sans fil livrée avec la tablette graphique vous garantit une navigation optimale grâce à ses 3 boutons configurable.

INSERER LES PILES DANS LE STYLED'ECRITURE

1. Tournez le bout à l'arrière du stylet dans le sens inverse des aiguilles d'une montre, comme avec un stylo traditionnel pour l'ouvrir. Enlevez le bout à l'arrière.
2. Positionné une des piles qui sont livrées dans le stylet d'écriture (veuillez voir le dessin au-dessus). Faites attention à placer le côté de la pile avec le symbole „+“ vers le point du stylet. Le côté portant le symbole „-“ quant à lui, doit être place contre le ressort de contact qui se trouve au bout du stylet.
3. Remettez le bout à l'arrière du stylet d'écriture et tourner le dans les sens des aiguilles d'une montre pour le fermer.

INSERER UNE PILE DANS LA SOURIS SANS FIL

1. Retournez la souris et enlevez le couvercle du logement de la pile en appuyant légerement la petite patte en plastique (voir la flèche) vers l'arrière et enlevez-la vers le haut.
2. Insérez une des piles fournies avec l'appareil dans le logement de la pile de la souris. (voir la figure ci-dessus).

Prenez soit bien pointer le côté de la pile ayant le symbole ,, + , vers la droite. Le côté de la pile avec le symbole ,, - , doit être place contre le reassert de contact au bout.

1. Remettez de nouveau le couvercle du logement de la pile jusqu'à ce qu'il se mette la bonne position avec un déclic.

Consigne importante: Les piles font partie des déchets dangereux. Il faut lesmettre au rebut de maniere appropriée.Nous sommes à votre service si vous pouze nous rendre vos piles usées.Remplacez les piles uniquement par les mêmes piles ou des piles du même type.

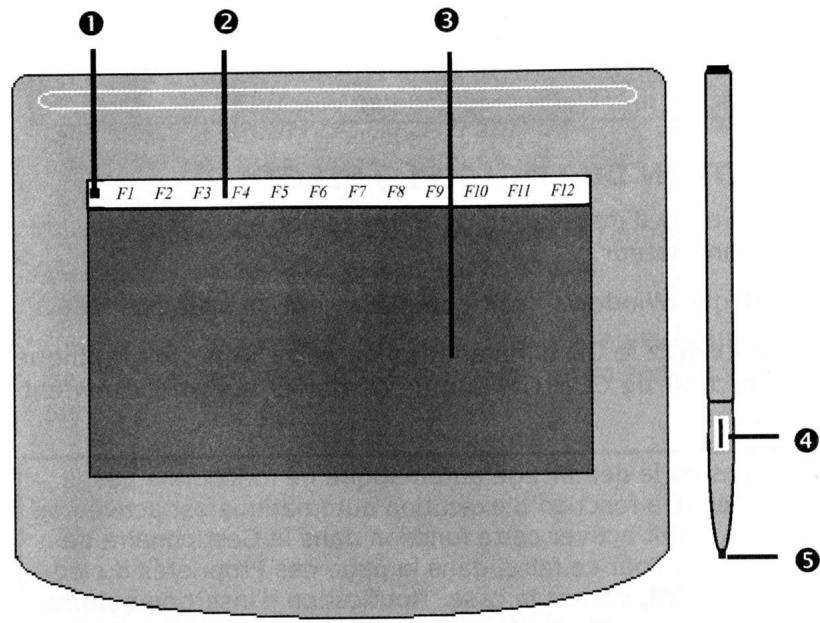

DESCRIPTION DE L'APPAREIL

(Representations schematiques)

Éléments de commande et de fonction
1	Système sous/hors tension
2	Touches de fonction
3	Surface active
4	Touches du stylet
5	La pointe sensible du stylet

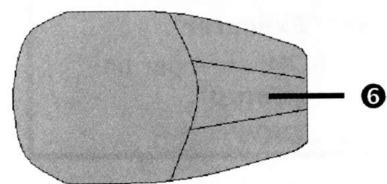

6	Touches de la souris sans fil
Câble d'alimentation de la tablette graphique

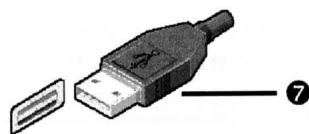

7	Port USB

INSTALLATION DE LA TABLETTE GRAPHIQUE

• Installéz d'abord le logiciel et, seulement ensuite, branche la tablette graphique au port USB!

INSTALLATION DU LOGICIEL /PILOT

1. Préparez le CD d'installation de votre tablette graphique et démarrez l'ordinateur.
2. Attendez que Windows® soit complètement chargeé.
3. Ensuite, insérez le CD d'installation de votre tablette graphique dans le lecteur de CD-ROM afin de démarrer automatiquement l'installation.

Dans le cas où le démarrage automatique ne fonctionne pas, il faut vérifier si la fonction d'exécution automatique est activée ou on. Sinon, il faut activer cette fonction dans le Gestionnaire de péripériques. Pour ce faire, dans la page des Propriétés du lecteur de CD-ROM, cochez la case "Notification d'insertion automatique. Voici comment effectuer l'installation manuellement :

1. Cliques sur Demarrer, puis choisissez "Exécuter".
2. Ensuite, entrez la lecture du lecteur CD-ROM, suivi par un double point et le nom du programme : „Setup".

3. Confirmez votre entrée en cliquant sur „OK".

4. Suivez les instructions à l'écran.

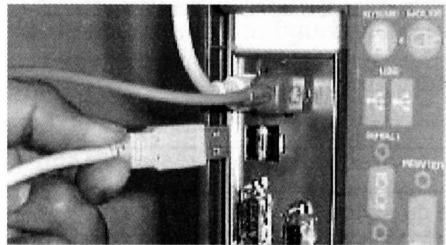

5. Ensuite, branche le cable USB (7) à un port USB libre de votre ordinateur.

1. La diode clignotante verte de la tablette graphique (1) vous informe si l'appareil est sous tension ou non. Lorsque la souris ou le stylet d'écriture est positionné sur la tablette graphique, la diode est constamment allumée. La diode clignote lorsqu'il ne se trouve pas d'appareil à proximé. Faites attention à ne pas utiliser la souris et le stylet d'écriture en même temps.

DESINSTALLATION DU LOGICIEL DU PILOTE

Si vous désirez enlever la tablette graphique de votre ordinateur, veuillage suivre attentivement les instructions ci-dessous :

1. Choisissez „Démarrer" „Paramétres" „Panneau de contrôle". Ensuite, double-cliquez sur l'icone „Logiciel".
2. Dans le programme „Logiciel“, Sélectionnez l'entrée du logiciel, ensuite vous cliquez sur le bouton „Ajouter/Supprimer".
3. Suivez les instructions à l'écran. Ensuite, enlevez les connexions de cable après avoir fermé Windows® et mis votre PC hors tension.

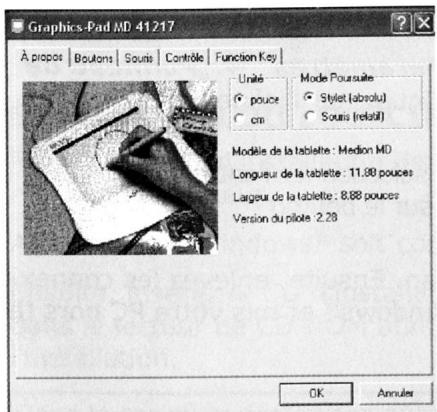

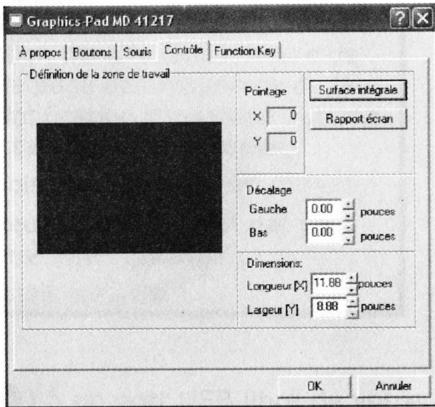

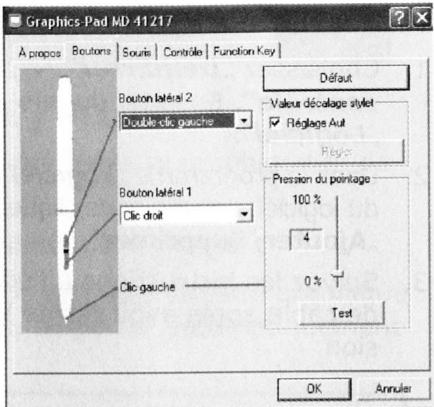

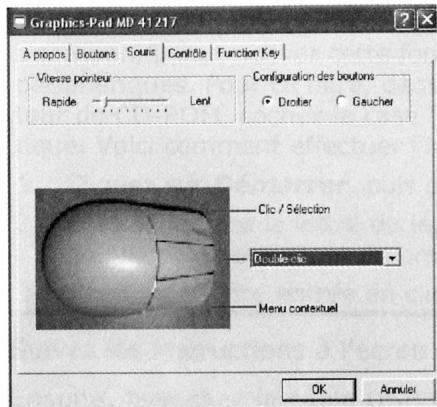

CONFIGURATION DE LA TABLETTE GRAPHIQUE

Cliquez sur „Démarrer“ „Panneau de configuration". Ensuite, double-cliquez sur l'icone „Souris" afin de configurer votre tablette graphique. Le programme vous offre aussi la possibilité de configurer les touches du stylet d'écriture et la souris avec les fonctions désirées. La sensibilité de la tablette graphique, ainsi que l'unité de mesure peuvent être également configurées dans ce menu.

INSTALLATION DU LOGICIEL GRAPHIQUE

Afin de pouvoir utiliser le plus efficacement possible votre tablette graphique, nous vous offrons le logiciel graphique „Art Dabbler" de la société Metacréations. Il s'agit d'un logiciel de traitement d'image à la fois professionnel et simple à l'utilisation.

Installes ce logiciel de la façon suivante :

1. Si vous n'avez pas encoreinstallélelogiciel du pilote,faites-le maintainant en suivant attentivement les instructions que vous trouvez dans "Installation du pilote".
2. Préparez votre CD avec le logiciel „Art-Dabbler".
3. Si vous n'avez pas encore mis votre ordinaire sous tension, faites-le maintainant, puis attendez jusqu'au chargement complet de Windows®.
4. Ensuite, insérez le CD „Art Dabbler" dans votre lecteur de CD-ROM afin de démarrer l'installation.
5. Vérifiez s'il n'y a pas d'autres programmes en route.
6. Maintenant vous démarrer l'Explorateur de Windows®. Dans la plupart des cas, ce programme se trouve dans „Démarrer“ ⇒ „Programmes". Lorsque vous ne le trouvez pas là, il est également possible de démarrer le programme en appuyant en même temps sur la touche de Windows et la touche „E“ :

1. Changez sur le lecteur de CD-ROM, puis démarrez le programme „Setup.exe" dans le dossier „français" en double-cliquant.

Suivez les instructions à l'écran. Nous vous recommendons d'adopter les possibités deCHOIX indiquées ici.

Après une installation réussie, vous verrez apparaitre dans „Programes" le groupe de programmes „MetaCreations Art Dabbler" avec le programme graphique „Art Dabbler" installé.

Vous pouze demarrer ce programme par un simple cliC.

PREMIERE AIDE EN CAS D'ERREURS DE FONCTIONNEMENT

Les erreurs de fonctionnement peuvent parfois avoir des causes banales ou etre de nature complexe et exiger une analyse laborieuse.

REMARQUES FONDAMENTALES

L'exécution régulière des programmes Windows® „Défragmentation" et „Scandinck" permet d'éliminer les sources d'erreurs et d'augmenter la puissance du système.

CONTROLE DES RACCORDEMENTS ET DES CABLES

Commencez par un contrôle visuel soigneux de toutes les liaisons par cable. Lorsque les indicateurs lumineux ne fonctionnent pas, assurez-vous que l'ordinateur et tous les apparciels péripériques sont correctement alimentés en courant.

Mettez l'ordinateur hors circuit et contrôlez toutes les liaisons par cable. Lorsque l'ordinateur est raccordé à des appareils périphériques, contrôlez également les raccords mâles et fémelles de tous les cables. N'interchangez pas les cables des différents appareils même lorsqu'ils ont l'air d'être identiques. Les positions de pole dans le cable sont eventuèlement différentes. Lorsque vous avez constaté avec certitude que l'alimentation en courant est impeccable et que toutes les liaisons sont intactes, remettez l'ordinateur en circuit.

La Tablette graphique n'est pas reconnaue ou elle n'est pas appelée. Exemples de messages d'erreur possibles :

Avez-vous raccordé le cable fourni conformément aux instructions d'installation ? Contrôlez toutes les liaisons par cable.
Est-ce qu'une opération de numérisation non encore terminée est éventuellesment active? Vérifiez que plusieurs programmes accèdent à la tablette. Ceci n'est pas assisté. Fermez le cas échéant toutes les applications de la tablette qui ne sont pas nécessaires à ce moment afin de pouvoir poursuivre exclusivement l'action souhaïtee.

ASSISTANCE TECHNIQUE

Le Tablette graphique a été testée exhaustivement et avec succès dans nos laboratoires en étant raccordée à une multitude d'appareils différents. Toutefois, il est d'usage que les programmes de gestion soient actualisés de temps en temps, des problèmes de compatibilité éventuels pouvant survenir par rapport à d'autres composants non encore testés (programmes, apparêils). Sur Internet, vous trouvez les informations les plus récentes concernant votre produit.

AVEZ-VOUS BESOIN D'ASSISTANCE SUPPLEMENTaire?

Au cas où les suggestions proposées aux paragraphs ci-dessus n'aura pas permis de résoudre votre problème, veuilles nous contacter. Les informations suivantes nous seraient très utiles :

• Quelle est la votre configuration de votre ordinaire ?
• Quels sont les appareils périhériques supplémentaires que vous utilisez?
• Quels sont les messages affichés à l'écran ?
• Quel est le logiciel que vous avez utilisé lors de l'apparition de l'erreur?
• Qu'vez vous fait pour résoudre le problème ?
• Lorsque vous avez déjà reçu un numéro de client, veuillez l'indiquer.

GARANTIE

Le récepisé fait office de document justifiant le premier achat et devrait par conséquent être conservé avec soins. Il est nécessaire pour des revendications de droits de garantie. Lorsque le produit est transféré à un autre utilisateur, celui-ci a le droit de revendiquer la fourniture de la garantie pour la période de garantie restante.

La quittance d'achat ainsi que cette déclaration devraient passer en la possession de l'acquérir. Nous garantissons que le présente apparéil se trouve dans un état pré à fonctionner et qu'il coincide, du point de vue technique, avec les descriptions de la documentation jointe. Le délambda de garantie restant passée des pieces d'origine aux pieces de rechange correspondantes lorsque la quittance d'achat est presentée. Lorsque vous remettez cet apparéil pour profiter des droits de garantie, vous doivent enlever tous les programmes, toutes les données et tous les moyens de sauvegarde retirables. Les produits qui sont envoyés sans accessoires sont replacés sans accessoires. L'obligation de garantir ne s'applique pas au cas où le problème serait d'à un accident, à une catastrophe, au vandalisme, à l'emploi abusif, à l'utilisation inappropriée, au non-respect des prescriptions de sécurité et de maintenance, à la modification par logiciel, aux virus resp. à d'autres apparéils ou accessoaires ou à des modifications quelconques que nous n'avons pas autorisées. Cette déclaration de garantie restreinte remplace toutes les garanties de nature formelle ou implicite. Ceci inclut la garantie de la possibilité de vente ou de la capacité pour un but précis sans se limiter à cela. Dans certains pays, l'exclusion de garanties implicites n'est pas admise par la législation. Dans ce cas, la validité de toutes les garanties formelles et implicites est limitée à la période de garantie. Lorsque cette période s'est écoulée, toutes les garanties perdent leur validité. Dans certains pays, une limitation du délambda de validité de garanties implicites n'est pas autorisée par la loi de sorte que la limitation ci-dessus n'entre pas en vigueur. Pour toute question concernant ces conditions de garantie, veuillez nous contacter.

LIMITATION DE LA RESPONSABILITE

Le contenu duprésent manuel est soumis à des modifications non avises qui tiennent compte du progrès technique. Le fabricant et les services de distribution ne peuvent pas assumer la responsabilité pour les dommages qui seprésentent en tant que conséquences d'erreurs ou d'omissions des informations mises à disposition dans leprésent manuel. Nous n'assumons enaucen cas la responsabilité pour :

1. les revendications formulées contre vous par des tiers en raison de pertes ou d'endommagements;
2. les pertes ou dommages de vos enregistrements ou données ;
3. les dommages consécutifs économiques (y compris les pertes de bénéfices ou d'économies) ou les dommages d'accompagnement et ce, également dans le cas dans lequel nous avons été informés de la possibilité de l'apparition de tels dommages.

Dans certains pays, l'exclusion ou la limitation de dommages d'accompagnement ou de dommages consécutifs ne sont pas autorisées par la loi de sorte que la limitation ci-dessus n'entre pas en vigueur.

Le present document contient des informations protégées par la loi. Tous droits réservés. Toute polycopie sous forme mécanique, électronique et autre n'est pas autorisée sans l'autorisation écrite du fabricant.

MEDION

Medion France

ZAC de La Bertraie

Route de Sablé

72270 Villaines Sous Malicorne

(FRANCE)

Service Hotline: NoIndigo 0825 81 1000

E-mail: pc-support-fr@ medion.com

http://www.medion.fr
